Полезные приспособления /28-сен,2014,19;12 / 82677
С помощью данных устройств вы с легкостью сможете воплотить в жизнь то что задумали. В очередной раз мы представляем самодельные приспособления, которые создали наши читатели. Надеемся что выберете для себя нужное вам полезное приспособление и оно поможет вам.

Как шлифовать кромки с помощью эксцентриковой шлифмашины
Увлечение столярным делом привело меня в профессию реставратора мебели. В этой деликатной работе мне часто требуется шлифовать кромки небольших деталей. Поэтому я превратил обычную эксцентриковую шлифмашину в настольный станок с помощью нескольких обрезков МДФ-плиты. Самое долгое - точно подогнать контуры выреза к шейке корпуса шлифмашины, остальное я сделал быстро. Машина вставляется в зажим, фиксируется болтом и можно приступать к шлифовке.

(Нажимаем-увеличиваем)


Как шлифовать кромки

Требуется лишь пара минут, чтобы установить машину в зажим или освободить ее. Но я редко вынимаю ее из приспособления.

Удобная стойка для токарных резцов
При токарной работе приходится часто менять инструмент, но не так-то просто сразу найти нужный среди беспорядка и гор стружки. В своей мастерской место я не могу выделить для постоянного большого стенда с резцами, и мне пришло в голову такое решение.

(Нажимаем-увеличиваем)


стойка для токарных резцов
Изготовил коробку-держатель для токарных резцов. Простой Г-образный зацеп надевается на ролик телескопической складной опоры. Когда нужно, я устанавливаю ее рядом со станком и регулирую по высоте для комфортной работы. Когда работа закончена, коробка с резцами вешается на стену, удерживаясь зацепом.

Еще один способ использования японской ножовки
Я испытал все возможные методы подрезки излишков кромочных накладок из тонкого шпона, от фабричных приспособлений до бритвенных лезвий, от рубанков до шлифовальных колодок. Но ни с одним из них мне не удавалось добиться того, чтобы на шпоне не появлялись сколы или трещины.


Наконец я решил применить японскую ножовку с подкладкой из доски, прижатой к кромке полки. Свободный край шпона был легко удален без сколов, трещин и отслоений, а еле заметные неровности я быстро сгладил шлифовальной колодкой.

Накладки на губках трубных струбцин удерживаются магнитами
В моем арсенале есть струбцины разных типов, но для склейки больших проектов я предпочитаю использовать трубные. У этих струбцин есть существенный недостаток: их трудно удерживать на месте накладки, устанавливая положение губок. Это неудобно, когда детали лежат горизонтально, а склейка вертикальных деталей превращается в настоящую пытку. Мне, наконец, удалось справиться с проблемой, сделав магнитные накладки на губки струбцин.


Для их изготовления я выпилил из 6-миллиметровой фанеры квадраты размером 50x50 мм и высверлил углубления-цековки 12x3 мм в центре каждого из них. Осталось вклеить редкоземельные магниты эпоксидным клеем. Накладки надежно удерживаются на губках струбцин, и их можно хранить на любой стальной поверхности, которая имеется в мастерской.

Круговое приспособление для фрезерного стола
Выпилив ленточной пилой круглую заготовку для сиденья, нужно чисто обработать кромки и сохранить форму правильной окружности. Для этого стоит сделать простое приспособление к фрезерному столу.

Сначала в крышке фрезерного стола выберите паз перпендикулярно переднему краю и на одной линии с фрезой. Затем по размерам этого паза изготовьте из обрезка твердой древесины рейку-ползун. Вставьте ее в паз и отметьте на ней радиус заготовки, измеряя от лезвий установленной фрезы, и просверлите в этом месте отверстие для осевого штыря (его роль выполняет гвоздь с откушенной шляпкой).


Затем на задней стороне заготовки сделайте осевое отверстие в центре. Наденьте заготовку на осевой штырь и придвиньте к фрезе. Включив фрезер, подайте заготовку вперед и поверните на 360°, чтобы избавиться от следов пиления на кромках.

Приспособления для столярной мастерской своими руками

Классная подборка станочков для столярной мастерской создано на канале “Руки из плеч”. Автор видео постарался найти самодельные приспособления, достойные внимания.

1. Начнем с пылеуловителя на пылесосе. Помощник при бурении отверстий. В конструкции три детали. Донышко от ведра шпаклевки. Кусок 110 трубы. Уголок на 50. Уплотнитель по краю – самоклеющаяся оконная лента. При бурении коронкой можно добавить в воду, это увеличит ресурс инструмента.Работать таким образом гораздо комфортнее.

Распродажа: с 23 августа 10:00 по 28 августа 09:59 (МСК) Посмотрите товары для изобретателей. Ссылка на магазин.

2. Раз речь пошла о проведении строительных работ при применении пылесоса, циклон из дорожного конуса поможет собрать весь мусор в ведро. Самодельное остроумное приспособление сэкономит на одноразовых пакетах от пылесоса. Конструкция очень простая. Из конуса спилен. Через него мусор ссыпается в емкость. Вертикальные патрубок подключается к пылесосу. Через горизонтальный засасывается мусор.
В конусе создается вихревое движение, после чего мусор засыпается в ведро. В пылесос практически ничего не попадает. Все смеси осталось в промежуточном циклонном фильтре. В продаже имеются готовые китайские варианты.

3. Красивые предметы мебели можно сделать дома самостоятельно. Поможет простой станок для холодной ковки. Это круглый стол, вокруг которого на подшипниках вращается рычаг. Верхние части рычага используется для гибки заготовок. С применением кондуктора. Для таких двух деталей имеется огромное количество вариаций узоров.

4. Варианты миниатюрной домашней циркулярки на основе дрели. Помощник для мелких столярных работ и моделирования. Нельзя забывать о технике безопасности. Недопустимо неаккуратное обращение с с этим самодельным прибором для столярной мастерской.

5. Если нужно снять размеры со сложной формы, приспособление поможет. Его можно использовать при укладке ламината, плитки, для снятия размеров при обходе труб стояков. Конструкция проста.

6. Если приходится шлифовать радиусные изделия, есть вариант танка с откидывающимися столиками. Переход от одного радиуса к другому занимает мало времени. Движение происходит от дрели.

Видео автора об описанных приспособлениях, созданных разными мастерами своими руками. В любой столярной современной мастерской они уместны.

Станки и приспособления для мастерской

У хорошего хозяина всегда есть собственная мастерская, которую он наполняет оборудованием и приспособлениями под свои нужды. Что-то покупается, а что-то можно соорудить собственноручно. И нельзя забывать про гараж, ведь там тоже должны быть все необходимые приборы.

Всё, что может когда-либо понадобиться предусмотреть невозможно. Поэтому рассмотрим, самые основные станки и механизмы, которые могут пригодиться при работе с деревом или металлом.

Как сделать универсальный станок своими руками

Существует огромное количество разного рода оборудования, многие из которых в том или ином виде можно изготовить самостоятельно. Умельцы научились даже совмещать несколько функций в одном приспособлении.

К примеру, можно изготовить универсальный механизм из обычной дрели, который будет работать как:

  • циркулярная пила;
  • шлифовальный;
  • отрезной;
  • точило;
  • токарный.

Для его изготовления необходимо на станину закрепить дрель. В качестве основы выбирают доску, толщина которой составляет 20–25 мм. Дрель фиксируют за ту часть корпуса, которая предназначена для крепления ещё одной рукоятки.

Место фиксации на столешнице выбирают исходя из размеров циркулярного диска, круга для шлифовки, фрезы, камня для заточки.

Чтобы закрепить дрель используют жёстко зафиксированную резьбовую шпильку и гайку. Жёсткость фиксации достигается использованием эпоксидного клея и как дополнение, штифта 2 мм в диаметре. Сооружаем движущуюся подошву и всё, основа готова.

Чтобы получить самодельный циркулярный станок, устанавливаем пильный диск диаметром 15 см на патрон дрели и делаем щель для него в станине. Диск пилы должен быть защищён металлическим кожухом.

Если предполагается использование плоской фрезы вместо диска, нужно дополнительно сделать прямоугольную щель либо расширить отверстие для пилы.

Из этой «циркулярной» пилы можно соорудить отрезной механизм. Для этого на жёстко фиксированной поверхности устанавливаем поворотный кронштейн, столярное стусло, задающее угол распила, направляющие и приспособления, закрепляющие обрабатываемую деталь.

Совмещаем это с дисковой пилой на станине. По этому же принципу собираются шлифовальный и токарный станки.

Видео: самодельная циркулярка+рубанок

Изготовление циркулярки со станиной

Если вы хотите иметь отдельный циркулярный станок, то его легко соорудить из ручной циркулярки, купленной в магазине. Такой самодельный механизм не рассчитан на слишком большие нагрузки, но для периодического использования в хозяйстве подойдёт.

Берём подходящую по размеру станину и закрепляем на ней ручную циркулярку, делаем максимальный пропил и оставляем в таком положении. Переворачиваем основу циркуляркой вниз и устанавливаем устойчиво на каркас с ножками.

Делаем направляющую и всё готово к работе. Обратите особое внимание на высоту станка, вам должно быть удобно за ним работать, а его высота соразмерна вашему росту.

Также в мастерской возможно понадобится трубогиб. Это приспособление, позволяющее гнуть трубы практически из любого металла, а также полоски. Гнутые трубы требуются, когда человек решает сделать, например, теплицу или парник или ещё что-то в этом же роде.

Виды трубогибов, скажем так, сделанные самостоятельно, бывают разные. Есть совсем простые, а есть приближенные по конструкции к заводским, их изготовить сложнее.

Самый простой вариант самодельного трубогиба получим, выпилив доску с одной стороны полукругом. Затем эта заготовка крепится к устойчивой поверхности и рядом монтируется ограничитель — деревянная деталь, имеющая пространство до полукруглой заготовки, в которое и вставляется один конец трубы.

Гнуть трубы на таком приспособлении рекомендуется именно с конца, а не с середины, иначе можно просто переломить заготовку. Такой простой трубогиб можно изготовить как большой, так и маленький, смотря какой радиус трубы вам будет требоваться.

Видео: оборудуем мастерскую самостоятельно

Особенности самодельных приспособлений и оборудования

Рассказывать о том, какое оборудование для своей мастерской можно сделать собственноручно можно долго. Но у каждого свои потребности и возможности. Кроме самодельных приспособлений, должны быть места для хранения инструмента, а также верстак.

Подходить к изготовлению верстака следует серьёзно. Нужно продумать, что будет к нему крепиться, где он будет стоять, из каких материалов его соорудить. Можно столешницу сделать из металла, можно деревянную.

Можно сразу прикрепить циркулярный станок, например, или электролобзик, разного рода тиски, фиксаторы и так далее. Всё зависит от вашей задумки и потребности в том или ином оборудовании. Но верстак должен быть нужной удобной высоты, устойчивым и хорошо сделанным.

Также в рабочем помещении очень пригодятся разного рода шкафчики, пеналы для размещения и хранения имеющегося инструмента, которые можно собрать своими руками. Можно оборудовать отдельные места для хранения крупного инструмента и отдельно для мелкого, например, отдельный открытый шкаф для свёрл.

От того как вы организуете рабочее пространство, зависит удобство работы, то насколько быстро вы сможете найти необходимый инструмент или деталь и, в конце концов, ваше комфортное самочувствие.

Видео: токарный станок по дереву

Что можно сделать для гаража

Часто, гараж становится не только местом для хранения машины, но и для множества необходимых инструментов, а иногда и мастерской одновременно. Поэтому здесь необходимо иметь:

  1. Инструменты для ремонта машины.
  2. Вместительные стеллажи для их размещения.
  3. Гаражный верстак.
  4. Крючки.
  5. Полки или кронштейны для шин.
  6. Светильники и обогреватели.

Эти приспособления нетрудно собрать собственными руками. Организация гаражного пространства должна быть хорошо продумана. Всё должно размещаться удобно и не занимать много места. Подумайте, нужен ли вам верстак и где его поставить, каких размеров он будет и в каких местах разместить стеллажи и полки.

Верстак будет нужен, если вы сами ремонтируете свой автомобиль. Обычно, все инструменты располагаются на полках и стеллажах рядом с верстаком. Запасные шины хранят либо на специальном стеллаже, либо вешают на кронштейны по стенам.

На отдельном стеллаже разместите все горюче-смазочные материалы. Чаще всего возникают некоторые трудности с хранением мелких деталей: шурупов, гаек и тому подобного. Можно взять для этого небольшие стеклянные банки с завинчивающимися крышками.

Прикрутите крышку к полке снизу, рассортируйте все мелочи по отдельным банкам. Так можно и место сэкономить и порядок навести, да и поиски нужного шурупа, сверла или гайки теперь будут сведены к минимуму.

Для этих целей можно выбрать другой вариант. Вам потребуется магнитная лента, небольшие прозрачные пластиковые контейнеры с прочными крышками и металлические плоские шайбы. Магнитную ленту закрепляете вертикально в нужном вам месте.

Ко дну контейнеров прикрепляете металлические шайбы. Сортируете весь мелкий крепёж по готовым контейнерам и вешаете их на магнитную полосу.

Для ремонта вам также понадобится смотровая яма. А если нет возможности её оборудовать, то можно соорудить две эстакады для подъёма передней или задней, или боковой части авто. Это вполне позволит полноценно выполнять все ремонтные операции. Эстакады выполняются из бруса и прочных досок или из металла по возможности.

Ну и, в конце концов, для гаража очень важно хорошее освещение. Оно может быть общим и как дополнение переносные и локальные светильники. И позаботьтесь о том, чтобы в гараже была не одна розетка. Если вы сами будете заниматься ремонтом машины, то нужно подумать и о вентиляции помещения.

Видео: 29 самоделок для гаража

Оцените статью: Поделитесь с друзьями!

Столярные приспособления, без которых не обойтись в мастерской

Чаще всего начинающие столяры уделяют особое внимание тому, чтобы оборудовать мастерскую необходимыми инструментами, и на это уходит основная часть бюджета. Однако необходимо учитывать и определённые столярные приспособления, которые весьма полезны, а в некоторых случаях – совершенно необходимы в столярном деле.

Что вы узнаете

В этой статье мы расскажем про основные столярные приспособления, которые следует иметь в любой мастерской. Как вы увидите далее, некоторые из них вы можете смастерить сами. А кое-какие изначально не предназначены исключительно для столярного дела, но в мастерской также могут очень пригодиться.

Столярные приспособления: верстак с тисками

Пожалуй, самое полезное приспособление в этом списке – это столярный верстак, оборудованный тисками. Верстак – это устойчивый стол с толстой столешницей из твёрдых пород древесины. На столешнице проделан ряд отверстий, предназначенных для крепления упоров. Верстак снабжён тисками, которые вместе с упорами позволяют надёжно зафиксировать изделие для работы.

Читайте также: Как сделать верстак своими руками

Столярные приспособления: передвижной рабочий стол

Второе по важности приспособление в мастерской – это длинный рабочий стол. Мы бы посоветовали рабочий стол, который можно передвигать по мастерской. Он должен быть лёгким и иметь выдвижные колёса. Тогда если необходимо передвинуть стол, вам просто нужно выдвинуть колёса, а когда его необходимо зафиксировать на одном месте – снова убрать их.

Столярные приспособления: пильные козлы

Любому плотнику или столяру порой необходимые пильные козлы. Их можно использовать для сотен различных задач, в том числе и как базу для распиловочного станка. Лучше отдавать предпочтение складным и прочным козлам. Как только они появятся у вас в мастерской, вы и сами найдёте им множество применений.

Читайте также: Возможности складного верстака

Приспособления для хранения инструментов

Когда у вас появится достаточное количество как ручных инструментов, так и станков, вам понадобится место, для того чтобы где-то их хранить, пока вы ими не пользуетесь. Вы можете смастерить шкаф с дверцами и выдвижными полками или простой стеллаж. Как бы то ни было, любая система хранения должна быть продумана с учётом площади вашей мастерской.

Читайте также: Организация хранения в мастерской

Столярные приспособления: струбцины

Если собака – это лучший друг человека, то струбцина – это лучший друг столяра. Струбцины бывают разных видов и иногда стоят недёшево. Но, как гласит аксиома столяра – «Струбцин НИКОГДА не бывает достаточно». Всегда старайтесь пополнять запасы, если у вас есть такая возможность. Лучший способ хранить струбцины – это доска, приколоченная горизонтально к стене в мастерской.

Приспособления для сбора пыли

Чтобы поддерживать порядок и чистоту в мастерской, лучше не жалеть денег на хорошее приспособление для сбора пыли. Большинство аппаратов можно подключать к пылесосу. Кроме того, их и сами можно использовать как пылесос с функцией как сухой, так и влажной уборки.

Чем дальше вы будете продвигаться в оснащении мастерской, тем больше вы захотите приобрести более комплексную систему сбора пыли. Некоторые производители зачастую предлагают системы сбора пыли с переносными трубами, которые можно прокладывать по мастерской. Благодаря таким системам, дышать в мастерской гораздо легче.

Приспособления для заточки инструментов

Мало кто рассматривает точильный станок как столярный инструмент. Ну что же, технически они правы. Однако для ряда задач точильный станок просто незаменим. Особенно для заточки стамесок и других столярных инструментов. Точильный станок стоит недорого (по иронии судьбы – примерно столько же, сколько стоит очень хорошая струбцина), однако это весьма ценное и полезное дополнение к оборудованию мастерской.

Столярные приспособления: гребенчатый прижим

Гребенчатый прижим предназначен для того, чтобы зафиксировать деталь напротив режущей головки, будь то пильный диск распиловочного станка или фреза у фрезерного станка. Гребенчатые прижимы незаменимы для вырезания сложных форм, например, зубчатой кромки. Гребенчатые прижимы можно заказать или купить в строительном магазине. Однако их легко и быстро можно изготовить самостоятельно из остатков материала.

Столярные приспособления: кондукторы

Пользу кондукторов в столярном деле невозможно переоценить. И чаще всего вы можете изготовить их самостоятельно. Кондукторы – это довольно простые самодельные приспособления, которые позволяют выпиливать различные формы.

Так, например, кондуктор прямого реза обеспечит прямой угол при вырезании панели. Кондуктор для круглых форм позволит вам вырезать идеальные круги из заготовки. Конусообразный кондуктор поможет выпилить на распиловочном столе ножки конусной формы. Существует множество других видов кондукторов. И вы непременно выберете то, что пригодится вам в работе.

Какие столярные приспособления используете вы? Может, некоторых из них нет в нашем списке? Делитесь своим опытом в комментариях!

Автор статьи:

Изучаю инженерное проектирование, механику, архитектуру и дизайн. Люблю создавать вещи своими руками

Столярная мастерская (столярка) на даче своими руками - 50 фото

В процессе строительства дачи ли загородного дома своими руками появляется желание сделать его настолько красивым и индивидуальным, чтобы у друзей и соседей проснулась зависть. Но даже у вас есть умение и желание столярничать, то необходим инструмент и помещение, в котором будут рождаться шедевры деревянного искусства. Предлагаем вам рассмотреть строительство столярной мастерской как воплощение в жизнь вашего хобби. Хотя может быть впоследствии она сможет стать вашим небольшим бизнесом.

В данной статье мы подробно рассмотрим, как оборудовать столярную мастерскую своими силами на готовом примере. Площадь мастерской представленной ниже, составляет примерно 400 м² (но можно сделать и маленькую). Вся мастерская разделена на два помещения, где располагаются рабочие обрабатывающие станки.


После прочтения этой статьи, рекомендуем ознакомиться с более компактным вариантом мастерской.

Что лучше: строительство нового или использование старого

Столярная мастерская будет выглядеть гораздо функциональнее в новом отдельно стоящем строении по ряду причин:

  1. Шум. Работу станков трудно назвать бесшумным производством, плюс работа вентиляционных систем.
  2. Запах. Нелегко избавится от запаха лакокрасочной продукции даже при условии хорошей вентиляционной системы.
  3. Мусор. Даже при тщательной уборке мастерской пыль невольно будет попадать в жилые помещения.
  4. Безопасность. Наличие режущего инструмента на станках и использование трехфазного электропитания, считается оборудованием повышенной опасности, и доступ посторонних лиц к нему запрещен.
  5. Производственная площадь. Вряд ли в доме найдется помещение достаточной квадратуры, чтобы комфортно поместить все необходимое оборудование для полноценной столярной мастерской.
  6. Вспомогательная площадь. Необходимо выбрать место под хранение инструмента, а также для складирования заготовок и готовой продукции.

Бытует мнение, что мастерская для столярных работ в домашних условиях должна занимать до 6-7 м2, но этого катастрофически мало. На такой площади не удастся поместить максимальное количество оборудования. Тем более, что рекомендованная длина помещения должна быть не менее 4 м. Даже если по счастливой случайности уместить все необходимое, то места для нормальной работы вам не останется. О хранении материала и готовых изделий и говорить нечего.

Столярная мастерская своими руками

С гаражом тоже не получиться. Это специализированное место для машины и рисковать ее целостностью во время работы не подходящий вариант. Кроме этого мастерская требует нормального температурного режима, который трудно поддерживать в гараже. Еще необходимо выделить пространство для хранения автомобильных запчастей и инструмента.
Сарай — это уже ближе, но все равно вряд ли подойдет. Скорее такое решение потребует кардинальной перепланировки и перестройки, соизмеримой с новым строительством.
Для столярки необходим надежный фундамент из плит. Установленное не устойчиво оборудование будет давать вибрацию, что, в конце концов, приведет к его поломке.
Рассмотрев все варианты, принимаем решение поместить мастерскую во вновь построенном здании.

Выбор места под мастерскую: дельные советы

Место под строительство мастерской

При определении места под будущую столярную мастерскую необходимо учесть некоторые аксиомы ее размещения:

  1. Как можно дальше от жилой зоны и строений с домашней живностью, если такая имеется. Шум, производимый рабочим оборудованием, будет неблагоприятно действовать на нервную систему ваших домочадцев.
  2. Желательно подобрать открытое пространство. Отсутствие теней позволит немного сэкономить на обогреве мастерской в зимнее время и на освещении в течение года. Солнечное излучение будет обогревать, и освещать помещение.
  3. Для исключения подтопления строения во время дождей и снеготаяния не нужно строить его в местах с низким общим уровнем. Это может привести к проблемам с самой постройкой и даже к аварийным ситуациям, например короткому замыканию электропроводки.
  4. Желательно обеспечить удобство доступа в любых погодных условиях, чтобы зимой избежать постоянной расчистки снега, а во время весеннего снеготаяния предотвратить подтопление здания.
  5. Участок почвы не пригодной для земледелия станет прекрасным местом для будущего строитель

Проект мастерской: с чего начать

Первым шагом в осуществлении проектирования является определение, какими конкретно работами в мастерской вы будете заниматься. Желательно продумать и записать все планируемые работы, как в ближайшее время, так и в будущем. На основании этого перечня необходимо составить список вспомогательного оборудования необходимого для выполнения поставленных задач.

Далее определить наличие необходимого инструмента, (от стамески и молотка до дрели и электролобзика), гвоздей и саморезов, заготовок и готовых изделий. Не забудьте укомплектовать список порошковым огнетушителем и аптечкой. После чего определить, как разложить все вышеперечисленные вещи, какие для этого нужны шкафы, стеллажи и полки. Переходим к перечню основного оборудования. Список должен быть укомплектован:

  • верстаком;
  • станками, согласно перечню работ;
  • перспективное оборудование;
  • промышленным пылесосом;
  • отопительными радиаторами;
  • ящиком с песком;
  • умывальником;
  • емкостью с водой;
  • шкафчиком для спец одежды;
  • табуретом.

оборудование мастерской

После этого ко второму необходимо прибавить шкафы и стеллажи с предметами из первого списка. Далее определяем место под будущие заготовки. Рекомендованный минимальный размер такого стеллажа 1 м × 6 м, его тоже нужно добавить во второй список. Такой подробный перечень позволит рассчитать габариты будущей столярки.

Тонкости в составлении проектов

Когда все приготовления закончены, наступает время проектирования. Итогом ваших усилий должен стать документ, являющийся проектом будущей мастерской. Для строительства нет необходимости составлять строительные чертежи по всем правилам, достаточно подробных эскизов с указанием реальных размеров будущего помещения и габаритов основного и вспомогательного оборудования, указанного вами во втором списке.

Эскизов должно быть несколько. На одной проекции тяжело указать все элементы строения. Поэтому на ваших набросках должны присутствовать все детали до мелочей. Наружные и внутренние размеры помещения и его элементов указываются без соблюдения масштаба, но должны отображать действительное положение предметов и строительных элементов.

Приблизительным расчетом необходимой площади для мастерской будет произведение площади всего оборудования, стеллажей и шкафов и коэффициента равного 1,5-2.
Все же, если компьютерная графика для вас представляется, как не паханая целина, то визуальную планировку столярки можно выполнить дедовским методом. Возьмите лист миллиметровой бумаги, начертите на ней помещение будущей столярки в масштабе 1:20, согласовав с приблизительным расчетом и заранее выполненными рисунками.

Из этой же бумаги вырежьте прямоугольники оборудования и вспомогательных конструкций в масштабе, но по настоящим размерам. Это даст возможность правильно разместить их в мастерской с учетом рабочих мест и проходов. При необходимости можно перемещать прямоугольные макеты, для определения совершенной компоновки мастерской:

  1. На листе миллиметровки проводим перпендикулярно две линии, означающее стены.
  2. Вычерчиваем дверь помещения. Размер дверного проема должен быть немного больше самого крупногабаритного оборудования. Тогда не возникнет проблем при его транспортировке. Выполняем расстановку оборудования;
  3. Дочерчиваем оставшиеся стены;
  4. Определяем месторасположение оконных проемов и наносим на чертеж. Желательно оборудовать окнами восточные и южные стены. Это позволит получить больше солнечного света и тепла;
  5. Замерьте все размеры и с учетом масштаба нанесите на планировку мастерской.

Это будет вашим руководством к дальнейшим действиям.

Завершение проекта: последние штрихи

Еще несколько необходимых действий, которые нужно обязательно выполнить, чтобы получить проект, имеющий право на жизнь.
В мастерской желательно предусмотреть несколько помещений:

  • Основное, где непосредственно выполняются столярные работы;
  • Вспомогательное, где производятся дополнительные работы не связанный с деревообработкой, например окраска и сушка готовой продукции;
  • Подсобное, предназначенное для бытовых нужд, например переодевания и отдыха, оборудованное шкафчиком для одежды, столиком, чайником для организации перекуса, кушеткой для кратковременного перерыва.

Эти помещения помогут разделить сферы деятельности по зонам и будут способствовать комфорту при проведении рабочего процесса.
Схему подсобного помещения с размерами ее обстановки, необходимо выполнить на одном листе с основным цехом.

Место для хранения длинномерного леса или пиломатериала должно находиться напротив входной двери, для удобства складирования. Возле стеллажа должен быть размещен станок, для распиливания заготовок.
После получения планировки столярки, переходим составлению ее эскиза. Определяем материал для стен, их толщину и высоту. Выбираем вид крыши и материал кровли. Здесь рекомендуется полагаться на свои пожелания, бюджет и возможность сделать своими руками.

Важным вопросом в проектировании столярной мастерской является разработка вентиляционной системы. Она должна быть принудительной, приточно-вытяжной. Такая система обеспечит удаления стружки и вредных веществ, полную рециркуляцию воздуха и регулировку микроклимата не только в помещении столярки, но и в покрасочном отделении. Прочертите на эскизе все составляющие вентиляции с указанием параметров и размеров.

Завершающим этапом проектирования является создание схемы электропитания, освещения, как основного, так и индивидуального для каждого рабочего места, контура заземления. Каждое рабочее место должно быть оборудовано розеткой с заземлением, каждый станок должен быть заземлен. По окончании делается эскиз подвода к зданию мастерской коммуникаций.

Строительство столярной мастерской своими руками

Место выбрано, проект подготовлен, можно приступать к возведению столярной мастерской. Строительство следует разделить на несколько этапов:

Фундамент

фундамент

  1. На заранее выбранном месте размечаем периметр будущей мастерской.
  2. Выбираем грунт на глубину 70 см под будущий плитный фундамент.
  3. По краю котлована ставим опалубку на 20 см выступающую над уровнем земли.
  4. Готовим основание из гравия и песка, тщательно утрамбовывая до толщины 20см.
  5. Выполняем армирование. Берем армосетку, укладываем на основание. Второй пласт армированной сетки прикручиваем к нижней с помощью кусков арматуры длиной 250 мм вязальной проволокой Ø1,5-2 мм.
  6. В местах монтажа станков устанавливаем анкерные болты.
  7. Заливаем бетоном марки М200.
  8. Накрываем бетон брезентом или пленкой и оставляем до полного затвердевания в течение 3-4 недель. При жаркой погоде бетон желательно периодически поливать водой.

Стены

Монтаж стен в первую очередь зависит от выбранного материала. Если строение будет деревянным, то для крепежа нижнего венца при заливке фундамента по его периметру необходимо заложить резьбовые шпильки. Дальше возведение стен сводится к строительству деревянного сооружения. Помещение на ваше усмотрение можно сделать кирпичным или пенобетонных блоков. После изготовления коробки установите оконные и дверные блоки. Крышу выполните по заранее подготовленному эскизу своими руками.

Пол

Полы в столярной мастерской играют важную роль. Обычно его делают из нескольких слоев. На фундаменте делают основу из песка толщиной 5 мм, затем покрывают толью и сверху кладут настилы из досок или укладывают армосетку и заливают бетоном. Второй вариант более надежен и популярен.

Если столярка сделана из дерева, то необходимо выполнить пропитку стен огнезащитными составами.
Далее необходимо завести в помещение все коммуникационные сети и выполнить разводку. Все кабельные линии по сечению должны соответствовать токовой нагрузке, возлагаемой на них в процессе дальнейшей эксплуатации. В мастерской из дерева в целях пожарной безопасности при коротком замыкании укладывают в металлические трубы, в других строениях применяют гофрированную трубу из самозатухающих полимеров.

Далее выполняем монтаж и подключение вентиляционной системы и станков, расставляем шкафы и стеллажи, устанавливаем полки, раскладываем инструмент.

Отопление в мастерской обустраивают с помощью масляных радиаторов или водяного автономного отопления. В качестве источника нагрева теплоносителя можно использовать электрокотел, а при возможности оборудования помещения под котельную можно использовать газовые или твердотопливные котлы. В деревянной мастерской котлы на твердом топливе лучше не использовать велика вероятность случайного возгорания.

Как оборудовать столярную мастерскую

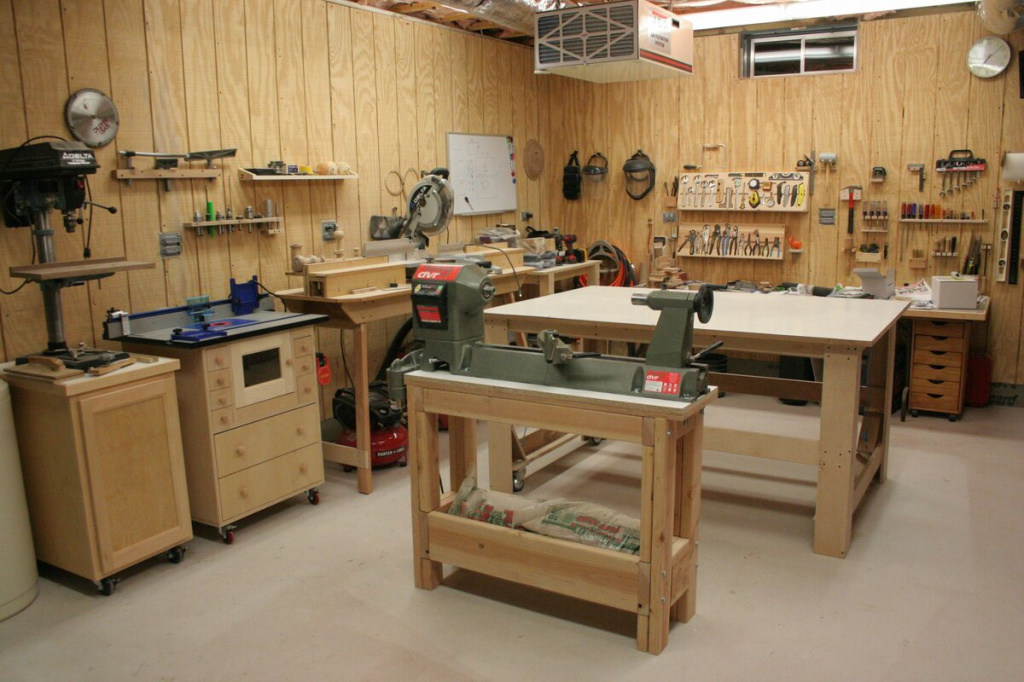

Общий вид на мастерскую

Рис 1. Общий вид на мастерскую

В центре располагается распилочный станок, возле стены заготовочные станки, которые позволяют выполнить торцевую обработку доски, сделать распил и т.д.

Заготовочный участок

Рис 2. Заготовочный участок

Здесь складируется подготовленные или обработанные деревянные заготовки, шпон, заготовки на фасад мебели, дверей  и т.д.

Торцовочный станок

Рис 3. Торцовочный станок

Торцовочный станок используется для «роспуска» пиломатериала. К примеру, 6 метровые доски укорачивают до 4 метров, длина выбирается в зависимости от типа обрабатывающего станка, размеров помещения и требуемых размеров готового изделия. Внизу станка складируются различные отходы после торцовки пиломатериалов.

Барабанно-шлифовальный станок

Рис 4. Барабанно-шлифовальный станок

Возле торцевого станка располагается барабанно-шлифовальный, который также изготовлен своими руками.

Вытяжка

Рис 5. Вытяжка — как важный фактор устройства столярной мастерской

Данная вытяжка для барабанно-шлифовального станка предназначена для  сбора всей древесной пыли после процесса шлифовки.

Циркулярный станок

Рис 6. Циркулярный станок

Рядом с барабанно-шлифовальным станком располагается циркулярный, которая также используется для «чернового» роспуска пиломатериалов.

Фуганок

Рис 7. Фуганок

В центре мастерской располагается фуганок, который был изготовлен еще в СССР. Длина стола составляет 2800 см, а ширина достигает 420 мм.

Рейсмус

Рис 8. Рейсмус

Рейсмус располагается рядом с фуганком с размером для заготовок 420 мм.

Аспирация

Рис 9. Аспирация

Между рейсмусом и фуганком располагается мощная аспираторная установка, которая собирает в процессе обработки всю древесную пыль в специальный резервуар, который потом легко можно очистить.

Фрезерный станок сделанный своими руками

Рис 10. Фрезерный станок сделанный своими руками

Фрезерный механизм был позаимствован с заводского станка, а рабочий стол, каркас, аспирация и система управления изготавливались самостоятельно. В качестве столешницы использовали фрезерованный титан. Вал заводской от фрезерного станка был убран и согласно размерам рабочей части станка был выточен новый. Вал получился без всяких конусов под старые посадочные фрезы, что весьма удобно.

Вал фрезеровочного станка

Рис 11. Вал фрезеровочного станка

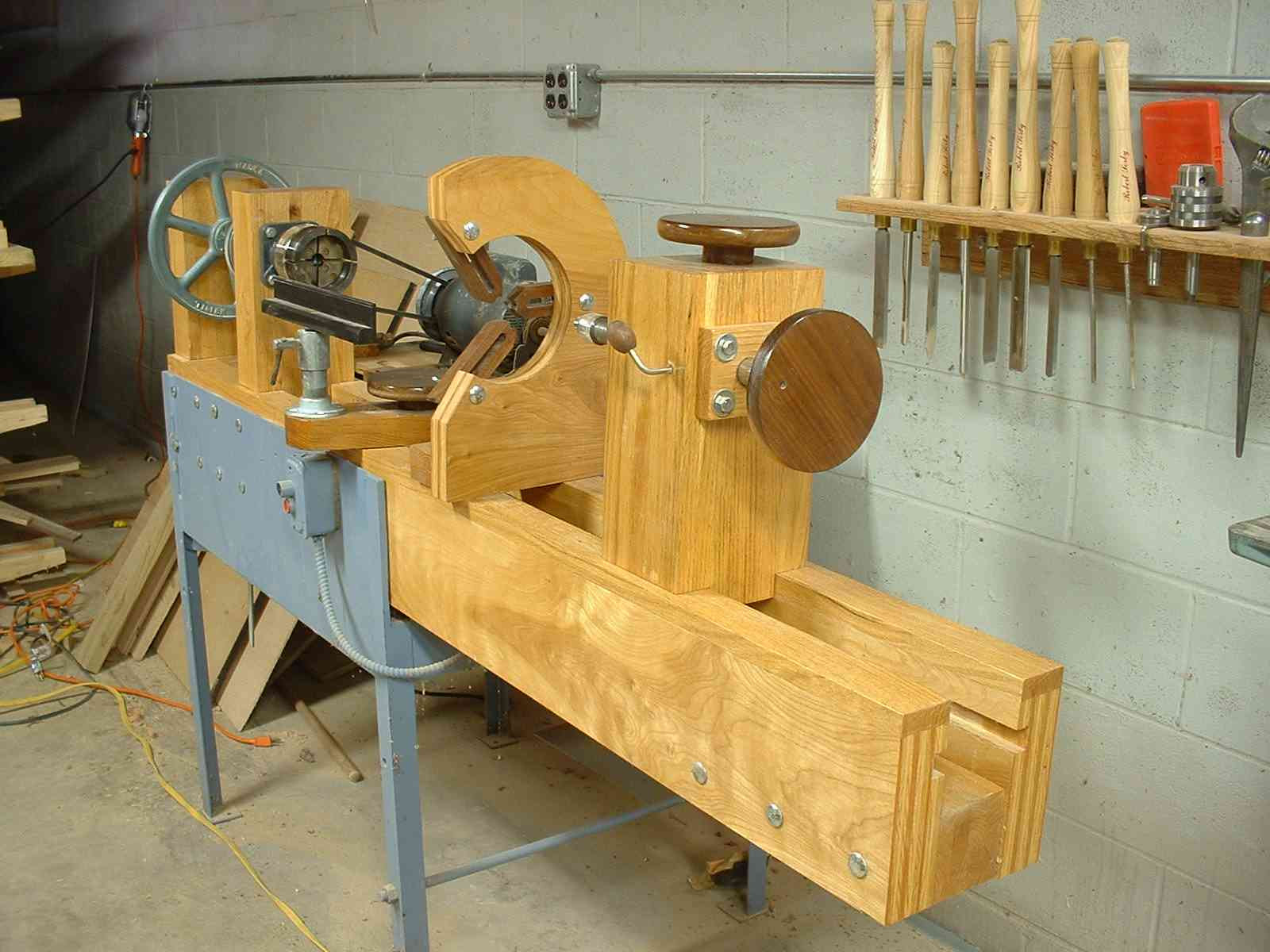

Токарный станок

Рис 12. Токарный станок

Станок ШЛДБ

Рис 13. Станок ШЛДБ

Торцовочный станок

Рис 14. Торцовочный станок

Столярка выполненная своими руками потребует не только специфических навыков для точной настройки и сборки станков, но и существенных финансовых затрат на приобретение необходимых материалов.

Ленточная пила типа «Корвет 33» заводского исполнения

Рис 15. Ленточная пила типа «Корвет 33» заводского исполнения

Угловой торцовочный станок

Рис 16. Угловой торцовочный станок

Заточные станки: наждак, алмаз и войлок

Рис 17. Заточные станки: наждак, алмаз и войлок

Данные станки используются для заточки стамесок, сверл и других рабочих инструментов.

Долбежный станок

Рис 18. Долбежный станок

Некоторые элементы от долбежного станка были позаимствованы у фрезерного заводского станка. Каркасная основа, рабочий стол, элементы управления были изготовлены самостоятельно. Двигатель используется на 380 Вольт с установленным подшипником в задней части. Подшипник был установлен для того, чтобы увеличить мощность двигателя, который под такой нагрузкой без доработки просто не работал.

Стапель раздвижной на треногах

Рис 19. Стапель раздвижной на треногах

Самодельный универсальный станок (рубанок, пила)

Рис 20. Самодельный универсальный станок (рубанок, пила)

Столешницы изготовлены из высококачественного и прочного титана.

Пильно-фрезерный заводской станок

Рис 20. Пильно-фрезерный заводской станок с возможностью регулирования высоты и угла обработки пиломатериалов.

Сверлильный станок

Рис 21. Сверлильный станок

На рисунке представлен сверлильный станок заводского исполнения времен СССР. Был доработан двигатель и переточены шкивы.

Верстак

Рис 22. Верстак

Стеллаж с метизами

Рис 23. Стеллаж с метизами

Шкафчик для стамесок возле верстака

Рис 24. Шкафчик для стамесок возле верстака

Шкафчик для рабочих фрез

Рис 25. Шкафчик для рабочих фрез

Второе помещение столярной мастерской

Самодельный пресс

Рис 26. Самодельный пресс

Габариты пресса составляют 900 мм в длину и 2700 мм в ширину.  На пластиковые упоры укладывается заготовка, которая после этого сдавливается прессом.

Универсальный заточной станок

Рис 27. Универсальный заточной станок

Здесь располагается фуганок, наждак для заточки фрез и ножей.

Барабанно-шлифовальный станок марки JET 16-32

Рис 28. Барабанно-шлифовальный станок марки JET 16-32 с доработанным рабочим столом и подающим валиком.

Барабанно-шлифовальный станок марки JET

Рис 29. Барабанно-шлифовальный станок марки JET

Заводской станок с доработанными опорными пластинами, установлен внутренний кожух аспирации.

Покрасочное помещение

Рис 30. Покрасочное помещение

В этом месте на треноги устанавливаются обработанные заготовки, которые впоследствии выполняются лако-красочные работы при помощи пульверизатора, кисточек.

Компрессор для покраски

Рис 31. Компрессор для покраски

Одним из обязательных условий в лако-красочном помещении – создания эффективной приточно-вытяжной вентиляции. Следует учесть, что в зимний период данное помещение, где проходят покрасочные работы должно хорошо отапливаться. В противном случае Вы не сможете качественно выполнить окраску или нанести лак.

Стапель

Рис 32. Стапель

Стапель располагается в сборочно-шлифовальном помещении, где проходят завершающие этапы обработки изделий из дерева. Стапель изготовлен из высококачественной ламинированной фанеры, которая закреплена на металлическом каркасе с возможностью регулировки по высоте. Это делается для того, что сделать идеально ровную поверхность в помещениях с неровными полами.

Дополнительные фото столярной мастерской

1. Стеллажи

Стеллажи

2. Торцовки

Торцовки применяют для разрезания (роспуска) заготовок. Возле торцовки можно сразу организовать место для складирования деревянных обрезков, которые могут быть использованы в будущем.

Для того чтобы можно было изготовить любое деревянное изделие лучше оснастить мастерскую несколькими торцовками – с шестиметровым продольным, с поперечным и с вращающимся столом.

Торцовки

Торцовки

Торцовки

Торцовки

3. Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

Барабанно-шлифовальные станки

4. Циркулярка

Циркулярка

5. Электрические фуганки

Электрические фуганки

Электрические фуганки

6. Рейсмус

Рейсмус

7. Вертикальный фрезерный станок

Вертикальный фрезерный станок

Вертикальный фрезерный станок

Возле фрезерного станка лучше всего разместить шкаф для хранения различных фрез.

Шкаф для хранения фрез

8. Токарный станок

Токарный станок

9. Шлифовальные станки с бобиной и диском (ШлДБ)

Шлифовальные станки с бобиной и диском (ШлДБ)

Шлифовальные станки с бобиной и диском (ШлДБ)

10. Ленточнопильные станки

Такое оборудование предназначено для резки дерева с помощью ленточной пилы. В отличие от циркулярки и торцовки данный станок обеспечивает более низкую шероховатость обработанной поверхности, а значит, полученные в результате распиливания поверхности (торцы) не требуют финишной обработки.

Оборудовать столярку лучше двумя ленточнопильными станками – для распилки больших и мелких деталей.

Ленточнопильные станки.

Ленточнопильные станки.

11. Заточные станки

Заточные станки

Заточные станки

Заточные станки

Заточные станки

12. Долбежный станок

В деревообработке долбежный станок необходим для создания прямоугольных и овальных пазов в деревянных заготовках.

Рабочий стол, с прикрепленной заготовкой, может перемещаться вдоль и поперек корпуса, а также наклоняться под определенным углом, что позволяет создавать пазы различных конфигураций.

Долбежный станок

13. Стапель раздвижной

Стапель раздвижной

14. Сверлильный станок

Столяру в мастерской не обойтись без сверлильного станка, обеспечивающего сверление отверстий различной глубины и диаметра.

Сверлильный станок

Возле сверлильного станка рационально расположить шкафчик со сменным инструментом –сверлами различных размеров.

Шкафчик со сменным инструментом

15. Аспирация

Аспирация

16. Пресс

Пресс

17. Место для выполнения работ по металлу

Зона для обработки металлических заготовок должна быть оснащена сопутствующим оборудованием и инструментами (тисками, наковальней, молотком, плоскогубцами и пр.), которые лучше располагать на столе и окружающих его стеллажах и полках.

Место для выполнения работ по металлу

18. Столярный стол

Основным оборудованием столярной мастерской является надежный рабочий стол для выполнения чертежей, ручной обработки деревянных изделий и прочих настольных столярных операций.

Столярный стол

19. Зона для выполнения лакокрасочных работ

Идеальный вариант – выделить не зону, а целую комнату для выполнения работ по покраске и вскрытию лаком деревянных изделий. В любом случае данное место работы должно быть оборудовано хорошей вытяжкой и иметь окно.

Зона для выполнения лакокрасочных работ

20. Стапель для окончательной сборки

В качестве стапеля для сборки мебели можно использовать любую ровную и чистую поверхность. В идеале если площадь стапеля составляет не менее 10 м2.

Стапель для окончательной сборки

21. Козлики (ваймы)

Ваймы используют, чтобы облегчить сборку и склейку столярных изделий.

Козлики

22. Место для хранения столярных инструментов

Полки с инструментом (клея, скотчи, рулетка, отвертки, линейки, карандаши, циркули и т. д.) должны располагаться вблизи от верстака.

Место для хранения столярных инструментов

Место для хранения столярных инструментов

Для хранения стамесок лучше выделить шкаф, где каждый инструмент будет находиться в отведенным для него месте. Такая упорядоченность поможет повысить эффективность труда.

Место для хранения столярных инструментов

23. Место для хранения метизов

Всякие металлические крепежные изделия (гайки, болты, саморезы, гвозди и пр.) и фурнитуру (ручки, ножки, направляющие и пр.) лучше расфасовать по отдельным баночкам и подписать каждую из них. Распределенные по емкостям метизы размещаются на полках недалеко от зоны сборки мебели.

Место для хранения метизов

Перед тем как делать столярку или столярная мастерская на даче своими руками — необходимо приобрести подходящее помещение, а потом произвести закупку всего необходимого оборудования. Все вышеописанные станки, необходимые для работы в столярной мастерской, можно приобрести у фирм-реализаторов металлорежущей и деревообрабатывающей техники на их сайтах или торговых площадках. Также можно посетить специальные выставки и подробно ознакомится с представленными экземплярами столярных приспособлений, чтобы выбрать оптимальный вариант для своей столярки.

Видео-экскурсия по столярной мастерской

Большая часть используемых деревообрабатывающих  столярных станков на видео были изготовлены самостоятельно с использование уже готовых заводских некоторых элементов, которые прошли доработку и улучшение. Еще одним важным аспектом в столярной мастерской – эффективная аспирация. В данной статье более подробно ответили на вопрос — как сделать своими руками столярную мастерскую или столярку. Как видно из вышеописанного материала, это трудоемкий и затратный процесс. Однако, имея все необходимые деревообрабатывающие станки и инструменты, Вы сможете с легкостью изготовить не только деревянные окна, двери, предметы мебели и интерьера, но и отреставрировать особо ценные изделия из дерева прошлых веков. Удачи.


Рекомендуем вам еще:

Самодельные приспособления для мастерской своими руками: домашний фрезерный станок

Дрель электрическая — это компактная, лёгкая, простая в эксплуатации и транспортировке машина. Она незаменима в домашней мастерской, в гараже и на стройке. Кроме сверлильных операций, её можно приспособить для выполнения токарных, фрезерных, шлифовальных и других работ. Многие умельцы на базе дрели создают самодельные станки и приспособления для домашней мастерской. Их используют в гараже для простых токарных работ по дереву и металлу.

Оборудование мастерской

Не всегда с помощью ручной дрели можно просверлить точное отверстие. Если возникла такая необходимость, применяют стационарный сверлильный станок. Он, безусловно, точный и безопасный, что и нужно при обработке твёрдых элементов сверлом большого диаметра.

В гараже или мастерской редко встретишь такой станок в основном из-за цены, он дорогой, кроме того, громоздкий, занимает много места, используется редко. Дрель на штативе — лёгкая, удобная в транспортировке конструкция, при этом выполнит все требования, предъявляемые к настольному сверлильному станку.

Стационарное сверлильное устройство

Самодельный станок на базе дрели обеспечит высокую точность сверления в любых условиях — устанавливается на столешницу верстака или на полу. Он состоит из нескольких элементов. Главными, конечно, являются основание и колонна. Первая деталь отвечает за стабильность машины, установленной на ровной поверхности. Вторая, в свою очередь, позволяет плавно и очень точно перемещать дрель вверх и вниз при бурении.

Стальная колонна не деформируется даже под воздействием наибольшего давления, чтобы обеспечить перпендикулярность сверления. Помимо высокой точности, стоит упомянуть о безопасности работы. Если надёжно закрепить заготовку в тисках на рабочем столе, то во время сверления не возникнет риска травмы.

Настольный станок на базе дрели обеспечивает точное сверление отверстий в деталях сложных форм, например, круглых, овальных, а также под углом в 90 градусов. Без него не обойтись домашнему мастеру, где инструмент не используется интенсивно. Для изготовления настольного вертикально-сверлильного станка на базе дрели можно использовать готовые стойки или штативы. Они вполне пригодные для применения.

Как гарантирует производитель, стойка для вертикального бурения пригодится везде, где существует необходимость выполнения сверлильных операций при ремонте металлических конструкций, деревянных деталей. Изделие изготовлено из качественных материалов, обеспечивает стабильность и надёжность крепления, благодаря чему качество работы хорошее. Продукт этого типа отлично сокращает время на работу.

В частных гаражах можно встретить самодельные станки, где в качестве стойки для дрели приспособлены штативы от фотоувеличителей и кодоскопов, домкраты и автомобильные рулевые рейки подходящей конструкции. Есть станки, изготовленные полностью из дерева. Дрель представляет собой универсальный механизм, при помощи которого можно конструировать самодельные станки по дереву.

Деревообрабатывающий станок

Используя дрель в качестве электрического привода, можно собрать самодельные станки и приспособления для гаража. Например, токарный станок по дереву за несколько дней из доски и горсти шурупов. Чертежей для изготовления станков никто не делает, всё создаётся по придуманному проекту.

  1. Начать нужно с поиска подходящей доски для основания, на котором будет крепиться передняя бабка с отверстием под шейку дрели.
  2. Затем сделать заднюю бабку. Для этого к бруску, который будет скользить по станине, прикрепить стойку для центра задней бабки. В стойке сделать гнездо под подшипник. По диаметру внутреннего кольца подшипника из болта выточить центр, запрессовать в подшипник.
  3. Задняя бабка имеет прорезь, а в станине установлена шпилька, на которую надевается бабка и фиксируется гайкой с барашком. В патрон дрели зажимается трезубец, на который одним концом крепится заготовка, другой поджимается центром задней бабки. Простой, рабочий станок по дереву для домашней мастерской готов.

Кроме самодельного сверлильного и токарного оборудования домашней мастерской, своими руками можно сделать фрезерный станок по дереву. Для привода можно выбрать электродрель или ручной фрезер.

Станина для болгарки

Болгарка, как и электродрель, стремительно вошла в нашу жизнь и заняла место универсального инструмента. С её помощью можно резать трубы, листовой металл и прутки, камень и плитку, шлифовать и полировать. Широкое применение она нашла в автосервисе при ремонте кузовов машин. Для удобства в работе можно сделать отрезной станок.

Чтобы было дешевле и проще, делают его из дерева. Как и в каждом станке делается основание, материалом может быть древесно-стружечная плита размером 400 х 400 х 20 миллиметров. Снизу к плите шурупами присоединить ножки в виде двух реек 40 х 40 миллиметров. Сверху к плите прикрепить брусок высотой 100 миллиметров, толщиной 50 миллиметров. К бруску шурупами крепится дверная петля с длинной пластиной. К пластине крепится болгарка при помощи хомута. Все, самодельное приспособление для домашней мастерской, выполняющее роль отрезного станка готово. Для безопасной работы на основание устанавливают машинные тиски.

Точило для гаража

Наждак, электроточило, станок заточной — так называют инструмент, без которого не обходится мастерская, частный гараж, автосервис. Точило самое нужное приспособление при ремонте автомобилей, изготовлении слесарных изделий, заточке инструмента, шлифовке металлической поверхности поделок. Необязательно покупать этот полезный механизм, вполне можно обойтись самоделкой на базе электродрели. Для начала необходимо выбрать место на столе и при помощи двух деревянных скоб толщиной 40 миллиметров и двух шурупов закрепить дрель.

Для упора руки или инструмента надо сделать подручник. Для этого можно применить толстослойную фанеру толщиной 20 миллиметров. Крепится подручник к столу, выставляется под наждачным кругом. Для того чтобы стружка свободно падала на пол и была возможность использовать наждачные круги разного диаметра в подручнике вырезается прямоугольное отверстие шириной чуть больше толщины абразивного инструмента. Для регулировки подручника на разную высоту необходимо установить набор пластин из фанеры, и закрепить шурупами. Верхнюю плоскость подручника закрыть стальной пластиной. Всё, полезный электроинструмент для дома готов к эксплуатации.

Фрезерные машины

Среди специалистов по деревообработке бытует мнение, что фрезер самый необходимый инструмент для столярной мастерской. Он может даже заменить некоторые электроинструменты, например, циркулярную пилу, дрель и даже фуганок. Существует два основных вида фрезеров:

  • погружные;
  • кромочные.

Погружной работает следующим образом: фреза погружается в материал и движется по заданному контуру. Кромочный не позволяет погружать фрезу, у него глубина фрезерования выставляется заранее и фиксируется. По мощности фрезеры делятся на три категории:

  • малый от 500 до 1200 ватт;
  • средний от 1100 до 1900 ватт;
  • мощный от 1900 до 2400 ватт.

Фрезеры малой мощности лёгкие, компактные, манёвренные, удобные в эксплуатации и позволяют выполнять все задачи домашней мастерской — это лучший выбор для дома. Правда, малая мощность накладывает свои ограничения. Устройство работает с фрезами диаметром до 32 миллиметров, есть ограничения по длине. Если предстоит изготовлять шкатулки, рамки, этой машины вполне достаточно.

Используя электродрель или фрезер можно изготовить полезное приспособление для электроинструмента своими руками — фрезерный стол. Такое приспособление пригодится, если придётся изготавливать профильные изделия из дерева. Для этих целей можно приспособить обыкновенный стол, усилив столешницу листовым металлом толщиной два миллиметра.

Под столом к столешнице крепится фрезер. На столе устанавливается упорная доска, которая двигается под установленный размер и фиксируется прижимными болтами. Механизм подачи фрезы — лифт, изготавливается из обычного автомобильного домкрата, который устанавливается на металлических кронштейнах под столом. Готовая самоделка радует глаз.

Меняя фрезы можно выполнять различные фрезерные работы. В целом устройство представляет собой профессиональный фрезерный станок по дереву для домашней мастерской. На нём удобно выбирать пазы, фрезеровать четверть на рамках, обрабатывать конфигурацию плинтусов.

Электродрель, болгарка, ручной фрезер — инструменты, на базе которых можно создавать приспособления и многофункциональные станки, значительно облегчающие работу домашнего мастера.

Originally posted 2018-04-06 09:29:50.

Самодельные станки для домашних мастерских |

Гараж или мастерская в частном доме — помещение, в котором мужчины проводят значительную часть своего времени. Большинство работ хозяева стараются выполнять самостоятельно, но не всегда это возможно без дополнительного оборудования. Покупать фабричные инструменты дорого, поэтому отличной альтернативой станут самодельные станки.

Назначение и виды

Сделать станки-самоделки своими руками — вполне осуществимая задача. Они незаменимы в домашней мастерской и помогают решать многие задачи, такие как: ​​

  • обработка металлических заготовок, так как в быту часто приходится что-то затачивать или сверлить;
  • работа с древесиной.

Цена профессиональных инструментов высока, поэтому самодельные станки и прочие приспособления, изготовленные самостоятельно, очень востребованы.

Стандартный набор в мастерской включает:

  • верстак столярной обработки;
  • устройство для заточки режущих предметов;
  • приспособление для заточки свёрл;
  • станки для сверления;
  • прессовочный механизм;
  • отрезной станок с использованием дисков.

Столярный станок

Изготовление самодельных станков своими руками начинается с набросков чертежа. Основными деталями самодельного столярного станка являются:

  1. Рабочая поверхность. Необходимо запастись древесиной, толщина которой не менее 6 см. Доски лучше выбирать узкие, из дуба, граба или бука. Для продления срока службы их предварительно обрабатывают олифой.
  2. Самодельные тиски. Размеры изделия могут быть разными. По желанию устанавливают зажимы нескольких типов. Для создания массивных тисков выбирают древесину. Для маленьких слесарных тисков используют стальные заготовки.
  3. Основа столярного верстака. Для нее подойдут липа или сосна. Укрепляется конструкция посредством продольных планок, что существенно повышает устойчивость станка.

Работать удобнее, если рядом размещены полки. Самый удачный вариант их расположения — непосредственно над рабочей поверхностью. Полки бывают фиксированными или выдвижными.

Оптимальным линейным параметром столярного станка является длина, не превышающая 1 м. При установке пары тисков длину немного увеличивают.

По модификации различают:

  • мобильные;
  • стационарные;
  • складные универсальные станки.

Простая конструкция

Деревообрабатывающий станок простой конструкции изготавливается следующим образом:

  1. Из толстых досок (0,7×2 м) изготавливается щит. Для их соединения используются гвозди — их забивают и загибают с обратной стороны.
  2. Для того чтобы во время работы инструменты не скатывались, по периметру рабочей поверхности монтируют небольшой бордюр. Для этого бруски с сечением50 x50 мм прибивают с торцевой стороны.
  3. Для устройства опор выбирают бруски размерами 12x12x130 см. Подгонять высоту опор нужно с учётом запросов мастера, который будет работать за станком. Главное условие при этом — комфорт. Нужно учесть, что после установки крышки высота станка увеличится на 8−10 см. Далее необходимо сделать разметку на земле и углубить брусья на 20−35 см.
  4. К опорам прикрепляют перекладины, в качестве которых выступают широкие планки в 20−40 см от уровня земли. Соединения выполняют саморезами по дереву. Сверху устанавливают подготовленный заранее деревянный щит.

Не стоит крепить крышку с помощью гвоздей, лучше использовать саморезы, так как во время забивания крепежа можно повредить нижний каркас конструкции.

Сборка универсального станка

Технология изготовления универсального станка мало отличается от предыдущей.

Соединения лучше выполнять с помощью крепёжных болтов. Кроме этого, складной универсальный верстак предполагает установку выдвижных ящиков, в которых будут храниться инструменты.

Пошаговая инструкция по сборке:

  1. Начинают с установки опор и соединения их горизонтальными перемычками. Перед монтажом, на перемычках с помощью молотка и стамески делают пазы для болтов, гаек и шайб.
  2. После установки перемычек в необходимых местах высверливают сквозные отверстия. В них вставляют болты и стягивают их гайками.
  3. Перемычки устанавливают из расчёта: 2 штуки с каждой стороны. Дополнительно делают перекладины непосредственно под столешницей, по центру. Они будут использоваться для выдвижных ящиков. Устанавливают перекладины с шагом, равным ширине ящика.
  4. Рабочая поверхность также прикрепляется болтами. На торцах опор предварительно подготавливаются углубления, а на столешнице — сквозные отверстия. При фиксации болтов головки утапливают приблизительно на 1−2 мм.

Как сделать тиски

Главный элемент самодельного станка — тиски. Для них необходимо приобрести специальные крепежи — шпильки, которые легко найти в строительных магазинах.

Следующая деталь, которая является основополагающей в конструкции, — винтовой штырь. Именно с его помощью будут зажиматься или ослабляться предметы в тисках. Минимальное диаметральное сечение винта составляет 20 мм, а длина — 15 см. При этих параметрах разъём станка будет составлять 8 см. Чем больше винт, тем больше разъём тисков.

Зажим осуществляется за счёт губок. Одна из них фиксированная и крепится непосредственно к столешнице, вторая подвижная. Губки изготавливают из сосновых досок. Параметры: 20x18x500 мм. В них проделывают отверстие с диаметром, соответствующим размерам винтового стержня. Затем сверлом № 10 делают отверстия под крепёжные шпильки. Для удобства выполнения работ рекомендуется губки соединить между собой гвоздями, а в конец монтажа удалить их.

Токарный верстак

Основным элементов в токарном верстаке является станина. Именно от неё зависит удобство работы на станке, а также его устойчивость. Изготовить деталь можно как из дерева, так и из металла.

Составляя чертёж верстака, необходимо продумать вариант движка. Чаще всего его скорость составляет 1500 об/мин, а мощность — 200−250 Вт. Если планируется обработка крупных предметов, то мощность должна быть больше.

Ещё одним элементом токарно-копировального станка своими руками является ручной фрезер. Его крепят на фанерную площадку. Толщина фанеры — 12 мм с габаритами 20х50 см. В основании проделывают отверстия для монтажа фрезы и для крепежей. К фрезеру будут крепиться и опоры из брусков — они обеспечат большую устойчивость конструкции.

Станок по дереву

Для токарного станка по дереву своими руками лучше выбрать стальной профиль, имеющий толстые стенки. Для повышения прочности необходимо устройство двух опор. На них устанавливается станина. Соединение осуществляется пазовым типом. Предварительно заготавливаются опорные платформы.

Вот несколько нюансов устройства самодельного станка:

  1. Для приведения в действие используется электрический двигатель, который можно снять со старых приборов — насосной станции или стиральной машины.
  2. Для задней бабки нужна головка дрели с высокими показателями мощности.
  3. Для передней бабки подойдёт покупной производственный шпиндель с 3−4 штифтами. С их помощью обеспечивается движение заготовки по вращательной оси.
  4. Рабочей поверхностью может быть стол любой конструкции. Главное — его устойчивость и комфорт мастера во время выполнения работ.
  5. Шкив соединяет переднюю бабку с электромотором.
  6. Для обеспечения работы верстака нужен и набор резаков. Их приобретают в магазине или изготавливают собственноручно из инструментальной стали.

Изготовление резцов

Заготовки для изготовления резцов должны обладать соответствующей прочностью и твёрдой кромкой, отвечающей за резьбу, и надёжно вставляться в фиксатор.

Для изготовления резцов подойдут:

  • Небольшие отрезки прутов из стали, соответствующие размерам деталей и имеющие квадратное сечение.
  • Вышедшие из строя напильники и рашпили, на которых отсутствуют сильные надколы или трещины.
  • Рессоры автомобиля. Предварительно заготовке придают форму квадрата — с помощью сварки или автогена.

Для установки резцов на станке нужен специально модифицированный корпус с деталями для монтажа. Все элементы должны быть из высокопрочного материала, способного выдержать серьёзные нагрузки.

После того как резец изготовлен, его затачивают. Для повышения прочности режущую часть закаливают, нагревая до нужной температуры и опуская в машинное масло. Повторив этот процесс несколько раз, получают прочный инструмент.

Мини-станки в быту

Кроме массивных верстаков, популярны и самодельные мини-станки для домашней мастерской. Одно из них — устройство для заточки ножей.

Точило изготавливается из двигателя, снятого со старой стиральной машины, мощностью 220 Вт. При необходимости ее увеличивают до 400 Вт, подобрав альтернативный вариант двигателя.

Детали станка для заточки ножей:

  • трубка для фланца;
  • гайка для крепления камня на шкиве;
  • металлическая заготовка для защитного кожуха толщиной 2−2,5 мм;
  • точильный камень;
  • шнур электрический с вилкой;
  • брусок из металла или древесины для установки станины.

Фланец изготавливается в полном соответствии с размерами втулки, встроенной в мотор. На неё же будет надеваться и точильный камень, поэтому на одной из сторон делается резьба.

Деталь запрессовывается с обратной стороны с помощью нагрева. Зафиксировать ее можно с помощью болта или сварки.

Важно! Резьба нарезается в противоположную сторону к направлению вращения вала. В противном случае фиксирующая гайка будет слетать.

Кабельный шнур с вилкой присоединяется к обмотке. Устанавливается станина, а к ней крепится прибор.

Самодельные станки своими руками станут отличными помощниками в повседневной жизни и помогут существенно сэкономить на покупке оборудования. Кроме того, такой станок — предмет гордости мастера, поэтому работать за ним намного приятнее и комфортнее.

Наши рекомендации:

Понравился пост? Поделись с друзьями и оцени публикацию. Тебе не трудно, а автору приятно. Спасибо.

Загрузка...

Подписывайся на наши новости Вконтакте!

5 обязательных инструментов для деревообработки

Для любого, кто готовится войти в творческий мир деревообработки, самое сложное - это знать, какие инструменты вам понадобятся сейчас, а какие подождут, пока у вас не появится более высокий набор навыков. К счастью, список необходимых инструментов для деревообработки невелик. Это инструменты, с которыми вы, вероятно, знакомы и, возможно, уже имеете, поэтому начать работу, вероятно, будет проще, чем вы думали! По мере того, как вы набираетесь опыта в деревообработке, вы будете знать, какие другие типы инструментов могут вам понадобиться, в том числе любые специальные, но на данный момент вот только пять очень простых и универсальных электроинструментов, которые вам понадобятся для начала работы.

1. Настольная пила
