Стол для лобзика своими руками (3 приспособления для выпиливания)

Из минусов работы электролобзиком, можно выделить достаточно неудобное проведение точного, прямолинейного распила. Основной причиной этого недостатка, служит тонкое пильное полотно, легко меняющее свое направление во время пиления. Вторая причина кроется в самой конструкции, которая со временем расшатывается и заметно снижает ровность реза. К счастью, данные изъяны, могут быть проигнорированы при наличии специальных приспособлений для лобзика, которые можно сделать своими руками. Далее, мы расскажем, как изготовить специальный стол и упор для максимального точного пиления своим инструментом.

Стол для электролобзика

Чтобы работа лобзиком была более комфортной, а линия реза выходила ровнее, многочисленные умельцы объединяют его с небольшой подставкой, превращая данный симбиоз в удобный мини-верстак. Устанавливается лобзик в стол с нижней стороны, таким образом, чтобы пилка была направлена вверх, проходя через специально-подготовленное отверстие. Пусковая кнопка инструмента фиксируется, и оператор спокойно распиливает заготовку, контролируя её двумя руками. Данное приспособление позволяет пилить более точно и отлично подходит для удобной работы с большими объемами материала.

Изготовить элементарный стол для лобзика своими руками достаточно просто, как для опытного мастера, так и для новичка. Для сборки подойдут любые более-менее подходящие материалы, с которыми Вы сможете работать. Если в наличии только пила и шуруповерт, делайте из ДСП или толстой фанеры. Владельцы болгарок и сварочных аппаратов, могут позволить себе сделать мини-верстак из металлических листов и трубок. Подобное приспособление можно изготовить даже из пластика, если есть способ надежной фиксации данного материала. В качестве наглядного примера, мы приведем руководство по сборке небольшого столика из толстой фанеры.

Чтобы собрать простой стол для электролобзика своими руками, чертежи в основном не требуются, так как размеры подобного изделия каждый выбирает для себя индивидуально. В качестве наглядного примера, мы приведем фото достаточно миниатюрного короба с указанием размеров всех его сторон. Основываясь на этих данных, вы сможете прикинуть и подобрать оптимальное соотношение сторон для своего будущего изделия.

Соединение деталей производиться при помощи обычных саморезов, вкручиваемых в грани стенок столешницы. Если используемый материал не имеет лакированного покрытия, для усиления фиксации, можно использовать клей ПВА. Такая конструкция будет прочнее, но разобрать её уже не выйдет.

Совет. Перед прикручиванием готовой поверхности к основанию, следует заранее отметить и просверлить в ней отверстие под пилку. Далее, с противоположной стороны приложить подошву лобзика, сделать отметки в её пазах для фиксации, после чего просверлить. Подобные манипуляции удобнее производить на чистой поверхности, которую останется только прикрутить к стенкам.

В качестве основы, можно использовать верстак или другой, более-менее подходящий предмет мебели. Автор следующего видеоролика, изготовил стол для работы с электролобзиком из старой тумбочки, установив в неё выключатель и пылеотвод.

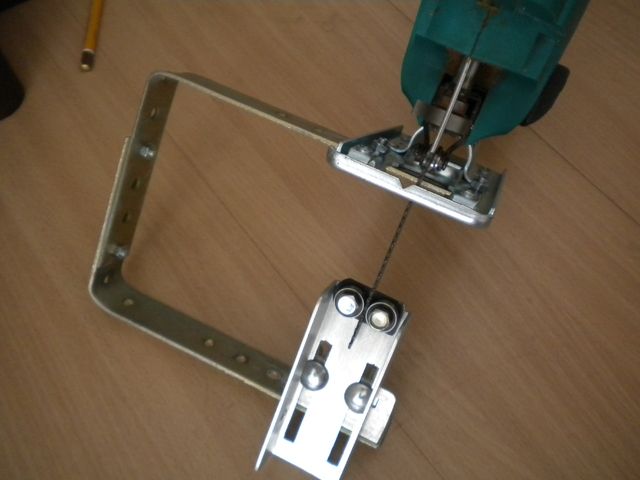

Приспособление для лобзика

Установка лобзика в стол, значительно облегчает процесс пиления тонких материалов, но точность реза падает, когда дело доходит до толстых брусков. В связи с гибкой структурой пильного полотна, при его поворотах в большом деревянном массиве, конец пилки изгибается и отстает от центральной части. Получить точный 90-градусный угол в таком случае не выйдет. По крайней мере, без специального приспособления для электролобзика, придерживающего пилку строго перпендикулярно поверхности.

Чтобы пилить материал толщиной более 3 см, не опасаясь за скошенные грани, достаточно приспособить к своему мини-станку нехитрое устройство. Суть работы элемента, заключается в фиксации конца пилки между двух свободно вращающихся роликов. Для изготовления подобного приспособления для лобзика своими руками, понадобятся следующие материалы:

Кронштейн для крепления металлических конструкций (как на фото)

Пара подшипников: радиусом 11 мм
Брусок: 600x40x40
Квадрат толстой фанеры или ДСП: 100×100
Крепежный уголок: 2 шт
Болты с шайбами и гайками для крепления к столу и установки кронштейна: 5 шт
Винты с шайбами и гайками для фиксации подшипников: 2 шт
Клей для дерева

По инструментам:

Дрель с набором сверл по дереву и металлу
Пила

Первым делом обрисуем главные нюансы в изготовлении самого упора пилки. Для этого понадобиться подходящий металлический кронштейн, как на фото ниже. Найти такой можно в специализированном магазине крепежей или попытать счастье на ближайшем строительном рынке. Если поиски не увенчались успехом, этот элемент можно заменить любой Г-образной металлической пластиной, в которую можно будет упереть ребро пильного полотна.

Отмеряем и просверливаем 2 отверстия для винтов подшипников. Их расположение должно быть равноудаленным друг от друга, на расстоянии, равном толщине пилки электролобзика.

Закончив с конструированием упора, переходим к сборке и установке рычага. Для это делаем 2 отрезка бруса необходимой длинны, и соединяем их под углом 90° при помощи клея ПВА и металлических уголков. Полученную конструкцию объединяем с подшипниковой направляющей и прижимаем к боковой стенке стола пластиной на 4-х винтах. Подобная техника крепления, позволяет изменять высоту рычага, для работы с массивными материалами.

На этом, руководство по сборке столика для лобзика с держателем для пилки считается завершенным. Собранное приспособление, представляет собой аккуратный и очень компактный мини-верстак для удобного распила материалов различной толщины. Надеемся, что изделие автора, станет для Вас наглядным образчиком или хотя бы подкинет пару идей для сборки собственного стола.

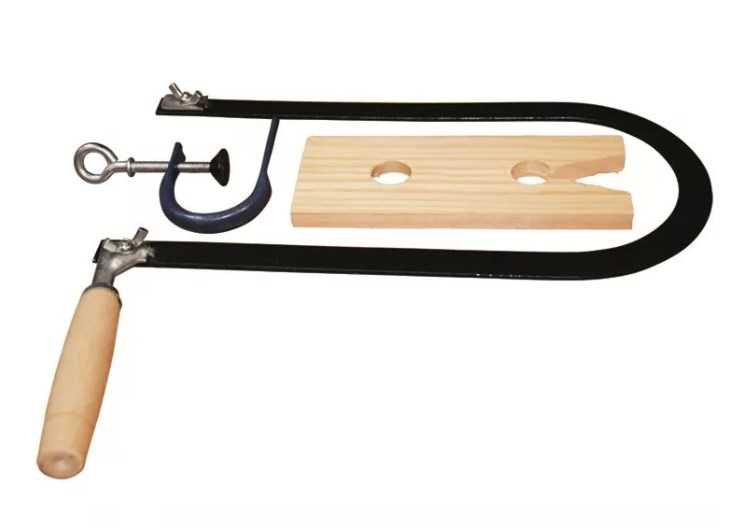

Столик для выпиливания лобзиком

Такой многогранный инструмент как лобик, имеет несколько разновидностей, самым простым из которых, является ручной тип устройства. Этот элементарный инструмент, не обремененный электроприводом и сложными узлами, предназначается для аккуратного фигурного распила заготовок небольшой толщины. Скорость работы, зависит от физических показателей и удобства рабочего места. Чтобы облегчить процесс выпиливания, рекомендуется соорудить специальный выпиловочный столик для лобзика, чертеж которого расположен ниже. Это простое приспособление сэкономит силы и в разы повысит эффективность работы.

Собрать столик для лобзика можно из самых разных материалов: фанеры, ДСП, дерева, ламината, металла и даже пластика. Если в наличии нет совершенно ничего подходящего, и нужный отрезок необходимо приобрести, то в данном случае, самой легкодоступной и удобной в обработке будет фанера. Для изготовления полноценного изделия потребуются следующие компоненты:

Фанера (или что-то подобное): 260x200x10
Струбцина
Саморезы с потайной головкой: 4 шт

По инструментам:

Пила (ножовка или лобзик)
Дрель или шуруповерт с набором сверл
Линейка
Наждачная бумага или напильник

Процесс изготовления выпиловочного столика предельно прост. Переносим контуры изделия с чертежа на заготовку и выпиливаем 2 главные части, как на фото ниже. Здесь главное учесть толщину верхней части Вашей струбцины, чтобы она не выпирала. При необходимости, поверхность можно нарастить, выпилив ещё один верхний элемент.

Подготовленные части соединяются саморезами или склеиваются в единую, монолитную конструкцию. Края зачищаются напильником или наждачной бумагой и готовое устройство крепиться к столу.

Существует довольно много альтернативных вариантов изготовления подобных приспособлений, отличающихся размерами и способами крепления. Одна из таких, достаточно интересных конструкций, демонстрируется в следующем видеоролике.

Сохраните эту страницу в своей соц. сети и вернитесь к ней в любое время.

ДОБАВИТЬ КОММЕНТАРИЙ

Приспособление для электролобзика для ровного пила без сколов

Предлагаем вашему вниманию простейшее приспособление, которое значительно улучшает качество пила электролобзиком. Небольшая доработка инструмента обеспечивает довольно ровный пил без сколов. Идея приспособления состоит в том, чтобы обеспечить нулевой зазор между пилкой и обрабатываемой поверхностью, чтобы при движении пилки не происходило вырывания распиливаемого материала. Материал, который будет прижиматься дополнительной площадкой, не будет настолько подвержен сколам. Задача состоит в дополнении подошвы лобзика панелькой, которая будет удерживать пилку и снизит ее биение.

Товары для изобретателей Ссылка на магазин.

В качестве материала для накладки используется МДФ. Сначала нужно отпилить пластинку МДФ по размерам подошвы лобзика. Далее делаем разметку для выполнения нужных отверстий и пропилов под крепления и пилки.

Теперь задача закрепить площадку. Поскольку МДФ быстро изнашивается, крепление следует делать по принципу достаточности, чтобы площадка не уходила при работе. Но в целях безопасности, не следует злоупотреблять простотой крепления.

Проверка работы этого устройства показывает, что с накладкой сколов почти нет, пил значительно ровнее.

Электроника для самоделок вкитайском магазине.

vladimir krestyanin
просто поверх той стороны, где сколы, положи какой нибудь второй материал, фанеру или двп, зажми струбцинами, и отпили их вместе, сколов не будет, ни от циркулярки, ни от лобзика.

Виктор кропопов
господа мастера! При различных работах на эл. лобзике — первым делом нужно не забывать отключать инструмент из розетки! Иначе произойдет самый печальный случай в вашей жизни!

Slava zavadskij
мой старинный приятель, как то поделился впечатлением. Короче говоря, ему циркулярка ампутировала указательный и до второй фаланги толстый пальцы, а он стоит такой смотрит и думает: нет это не моё, я ведь такой. Со мною ничего такого не может случится. Зато теперь его четверня в трехлитровую банку за огурцами влево влазит. Глупо как то получилось.

александр климов
+александр суворов можо и пилки поменять. Здесь речь больше о использовании вкладыша для «нулевого зазора». А это применимо для любых пилящих инструментов и не только для лобзика.

Чак норрис
прорезаем ламинат канцелярским ножом с обоих сторон, дальше будет зависеть от вашей точности. В принципе реально отпилить вообще без сколов. Пилку использовал макита, которая в комплекте с лобзиком идет. Пилить не прямо по резу, а справа или слева от него.

Артем елисеев
купи лобзик достойный с противоскольными вкладышами (за пятнадцать лет 2 раза доставал), пилок набор для разных материалов и не надо из презерватива дирижабли раздувать, по полчаса убивая на подошву каждый день, а лучше мелкий зуб пилки и скотч, маятник 0 скорость средняя и будет счастье, роторайзер вам в руки, лобзик изначально для чернового распила предназначен, как и сабельная, аллигаторная, бензопила, мультитулы и т.д. Для них шины не предусмотрены, ну разве что у колхозного зеленого боша
+- 1 мм нормально, это не фрезер

ramil sayfutdinoff
по первым минутам подумал, а почему бы не пилить с обратной стороны, чтобы на лицевой стороне не было сколов, также можно клеить малярную ленту, также сколов станет меньше, использовать пилки для чистового пропила с мелкими прямыми зубьями, если есть регулировка оборотов — понизить обороты.

Spajaj. Ru
ключевое слово «почти без сколов». Это «почти» увеличивается достаточно быстро.
Я ранее экспериментировал с ручной циркуляркой. Даже спец стол сделал с длинной прорезью. Но к сожалению это не выход. Это почти не стабильно и не надолго.

Канал namsilat / eugene antoschenko
один минус с таким решением — не видно точку пропила. Решить можно просто, сделав аналогичную приблуду из прозрачного пластика 😉

Рафаил абдуллин
здравствуйте! Я так понимаю вы занимаетесь столярничеством профессионально? Мне нужен ваш совет. Хочу купить электролобзик для дома мощью 600-750вт. Требования: надежность, точность и чистота пропила, минимум люфтов в механике. Шток круглый(желательно) шум и вибрация -минимум. Профи серию не рассматриваем. Долго выбираю, не могу выбрать. Интересны как варианты: аег, де волт(некоторые модели), спарки, скил-как вариант, риоби и хаммер под вопросом. Что можете сказать по данным маркам, если конечно работали с ними. В инете и ютубе много читал. В основном реклама либо противоречивая инфо. Хотелось бы из первых уст. Спасибо

александр климов
с обозначенными марками не работал, поэтому к сожалению ничего не могу сказать по ним. Работал с лобзиком макита впечатления остались положительные, тихий, вибрация -минимум, пилит легко. Сейчас еще обращаю внимание на инструменты интерскол. Есть несколько, довольно неплохо себя показывают.
На самом деле у меня лобзик не самый ходовой инструмент (был — сейчас поставил его в лобзиковый станок — http: //youtu. Be/hf-p5gpg00y) чаще криволинейные вещи делаю на ленточной пиле.

Рафаил абдуллин
макита тоже интересна, но к сожалению у нее 450вт, думаю для доски 60мм будет маловато. Работать на пределе не хочу -движок жалко а то что выше, они дорогие.

рафаил абдуллин
здравствуйте! Спасибо за инфо. Хочу спросить. Какую ленточную шлифмашинку можете порекомендовать для шлифовки дощатого пола(старого). В перспективе буду использовать при мебели и по хозяйству. Бюджет не позволяет иметь несколько разных машинок. Поэтому ищу универсальную(если можно так сказать) критерии выбора: мощь — 800 вт, регулировка скорости. Подложка неплохая. Регулируемая ручка. Регулировка ленты. Не высокий уровень шума и вибрации, надежность профи не рассматриваем, если найдете время на ответ.

Александр климов
+рафаил абдуллин сам более трех лет пользуюсь ленточной шлифмашиной макита 9910, надежная вещь хоть и без регулировок дополнительных за первый год отшлифовал 250 м*2 сосны (доска, рейка)
только ленточной все виды шлифовки сложно выполнить, хотя для дома может и хватит.
А самый бюджетный и универсальный вариант — это тарелка с липучкой. Ставите на дрель и. При некоторой практике можно делать от грубой шлифовки до финишной.

Олег юринов
александр, молодец! Мы на работе пилим так: берем подходящий кусок прозрачного оргстекла, кладем на заготовку так, чтобы можно было сделать заход сначала в оргстекло до полного погружения в него пилки, а затем прижимая оргстекло площадкой лобзика ведем по линии реза. Через прозрачное стекло видна линия разметки. Оргстекло в начале запиливается пилкой, а затем прижимается площадкой лобзика и скользит по материалу заготовки. И таким образом автоматически выдерживается минимально возможный зазор впереди и по бокам пилки с верхней стороны реза. Пилки используем с зубом, направленным вверх (обычная, желательно по ламинату). Подрыв нужно отключать. Попробуйте, на ламинированном
дсп с верхней стороны сколов не будет. Минусы: необходимо пылеудаление в верхней части распила; статически намагниченная пыль прилипает к оргстеклу.

Виталий сукора
в целом отлично, только я бы посоветовал использовать обрезок ламината, так его на дольше хватит и на место реза клеить малярный скотч, рез без сколов будет. А так лайк!

Skrudge82
вообщем я пошел еще дальше. Сделал платформу и еще добавил свои фишки, а именно -1- налепил скотч на место реза и -2- смазал место реза машинным маслом. Срез получился идеальным почти. Все равно небольшие косячки были. Завтра попробую еще раз уже налепив скотч с двух сторон, и с двух сторон маслом. Так как нижняя сторона у меня со сколами получилась. А верх идеален.

Дима другой
вариант хороший но пилить придется только по направляющей.
Так как не видно где пилит пилка. Либо сделать вырез в планке более широкий до пилки.
Как нибудь проверю ваш вариант. Но еще можно подбирать правильные пилки. Либо делать надрез ножом. Ламинированной поверхности

николай видинеев
александр, а вы не пробовали пилить пилками макита, у которых верхние 10 зубчиков направлены вниз, остальные как обычно они чуть длиннее остальных и при ходе пилки вниз на верхней части заготовки пропиливают ровно как и снизу обычные. Я правда немного ими поработал, но мне понравилось, на фанере без сколов.

Nikolai alieksandrovich
у меня лобзик bosch, маятниковый, и разные пилки, и не каких сколов.

Slava zavadskij
овчинка вычинки не стоит, почти нет сколов, заказчику не скажешь, а если скажешь, то он ответит, что за почти качественную работу-платят. Тоже почти платят: -)

evgeniy zzr
александр, у меня проблемма с пилением фанеры на 35 мм для подоконника, попробовал лобзиком, пропил не ровный уход пилы в сторону попробовал переносной циркуляркой, вырывание шпона, это когда шпон поперек пропила, что можно придумать?

Александр климов
пилите циркуляркой по упору, только первое — поставьте диск с большим количеством зубьев 36 или больше, второе — прикрутите к пиле площадку из фанеры или мдф 6-10 мм толщиной при поднятой пиле, потом аккуратно пропилите эту площадку чтобы получить нулевой зазор. И третье — при пилении ставьте глубину чуть больше толщины материала. В вашем случае — 37-40 мм.

Voxa 54

точный рез не следя конкретно за пилкой сложно сделать, а если делать рез с запасом. То и сколы не помеха, но если это вам помогает. Имеет право на жизнь

олег юринов
нет, не в качестве площадки лобзика, а между площадкой и материалом. Что-то типа противоскольного вкладыша, который тащится за площадкой и постепенно подрезается. Кусок оргстекла в конце концов разрезается пилкой пополам, если не сделать новый запил. Но эффективно гасит сколы сверху.

Александр климов
то есть оргстекло — расходный материал, по такому же принципу можно пилить пакетом, например зафиксировать на заготовке двп с нанесенной линией по которой пилить, а потом убирать двп. Тоже будет чистый рез.

Мария семенова
при работе лобзиком он бьёт. Такое ощущение что пилка тупая и цепляясь за материал не пилит его а приподнимает инструмент. Пробовал заменить полотно, но биение остаётся. Что может быть не так?

Юрий плотников
по сути получился противоскольный вкладыш, установка которого предусмотрена в более менее приличных лобзиках. Только этот вкладыш обычно делают из прозрачного оргстекла.
А я решил проблему со сколами путём покупки пилок t308b(o)(f)

юрий плотников
+александр климов а с этими пилками и без вкладыша не скалывает. Там фокус в том, что зубья на нижней половине пилки направленны вверх, а зубья на верхней половине японского типа и слегка ориентированны вниз. За счёт этого и не скалывает. Хотя вкладыш в любом случае лишним не будет!

Лайфхаки по теме. Еще статья по чистому резу.

Стол для лобзика своими руками (3 приспособления для выпиливания)

Компактный и относительно мобильный инструмент для распила, заслужил репутацию практичного устройства, используемого по всему миру. Универсальный лобзик, способен выполнять прямые и фигурные пропилы, в том числе и под углом. Обладающее внушительными возможностями, данное устройство могло бы стать лидером по многоцелевому применению. К сожалению, определенные особенности конструкции, сделали его в большей степени узконаправленным инструментом, но хорошим потенциалом. Из минусов работы электролобзиком, можно выделить достаточно неудобное проведение точного, прямолинейного распила. Основной причиной этого недостатка, служит тонкое пильное полотно, легко меняющее свое направление во время пиления. Вторая причина кроется в самой конструкции, которая со временем расшатывается и заметно снижает ровность реза. К счастью, данные изъяны, могут быть проигнорированы при наличии специальных приспособлений для лобзика, которые можно сделать своими руками. Далее, мы расскажем, как изготовить специальный стол и упор для максимального точного пиления своим инструментом.

Подошва электролобзика

После режущего инструмента главное место в электролобзике занимает основание. Этот конструктивный элемент устройства называется подошвой. Она служит упором для всего инструмента, что обеспечивает удобное выполнение реза.

Подошвы бывают штампованными и литыми. Первыми обычно комплектуются дешевые модели электролобзиков, основание из алюминиевого литья намного прочнее, надежнее и удобнее в использовании. Подошва может быть с противоскольным вкладышем и без него.

Такое приспособление можно изготовить своими руками. Для этого достаточно по размерам подошвы вырезать пластину из оргстекла, просверлить в ней отверстия для крепления и выхода режущего инструмента, затем установить на основание. Это исключит образование сколов на поверхности материала и обеспечит более ровный рез за счет снижения отклонения пильного полотна.

На некоторых моделях электролобзиков устанавливают механизм наклона подошвы. С его помощью можно выполнять косой рез под углом 15, 30 и 45°.

Обвожу контуры

Сначала я вставил лезвие в лобзик, а затем поместил его в просверленное в столешнице отверстие. Плотно прижав лобзик, обвожу его контуры маркером.

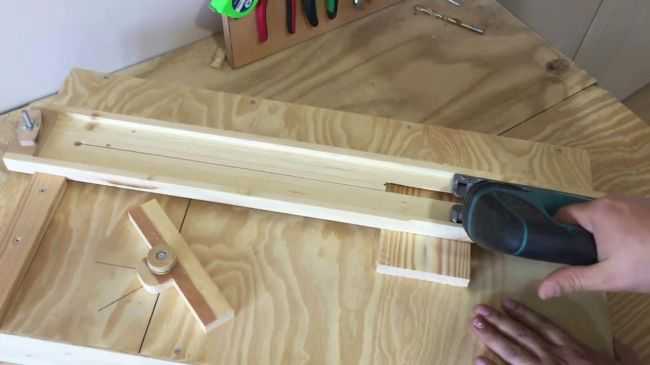

Направляющая линейка для лобзика с электрическим приводом

Направляющую линейку для электролобзика можно приобрести в магазине. Она представляет собой специальный алюминиевый профиль с Т-образным пазом с нижней стороны для беспрепятственного перемещения струбцин.

С верхней стороны направляющая имеет два Т-образных паза, в которые вставляются приспособления для фиксации электроинструмента и его свободного движения по линейке. Струбцины поставляются вместе с направляющей, приспособления продаются отдельно.

Линейка крепится к заготовке струбцинами, рез осуществляется электролобзиком. Если приспособление для фиксации инструмента отсутствует, то в процессе резания лобзик боковой частью подошвы прижимают к направляющей.

Сделать направляющую линейку в домашних условиях можно. Для этого необходимо:

Взять брус без сучков, длиной 1,9 метра. Это более приемлемый размер, потому что раскрой листов ДСП, ЛДСП по ширине составляет 1830 мм.
Все поверхности бруса обрабатывают с соблюдением строгой перпендикулярности относительно друг друга.
После этого с нижней стороны делают паз и вставляют Т-образный профиль. В него будут размещены струбцины для крепления линейки к заготовке.
С наружной стороны прикрепляют градуировку. Для этого можно использовать металлические линейки, прикрепив их саморезами с круглой головкой.

Резание осуществляется путем движения электролобзика с упором края подошвы в боковую поверхность направляющей линейки.

Другой вариант

Этот вариант состоит из таких частей:

Станина, выполненная из ДСП.
Трубка для пылесоса.
Ламинированная фанера для крышки станка.
Конфирманты.

Есть второй вариант стационарного приспособления для работы с древесным материалом, который собирается из большего количества запчастей, но изготовить его не составит труда. Станина изготавливается из ДСП и состоит из задней стенки и двух боковин. Чтобы было нетрудно добраться до кнопки включения, передняя стенка у станка отсутствует.

В задней стенке необходимо своими руками высверлить отверстия

для трубки пылесоса и шнура. Крышка для станка можно изготовить из ламинированной фанеры толщиной 10 миллиметров. Всю конструкцию можно стянуть конфирмантами. Лобзик можно закрепить таким же способом, как описано выше, в первом случае.

На станке, выполненном по этому варианту можно обрабатывать более массивные заготовки, однако,при выполнении работе с толстой заготовкой пила лобзика может уходить в обе стороны и отклоняться назад. При этом ухудшается точность реза. Этот недостаток легко можно устранить своими руками, установив на самодельный станок кронштейн, который будет служить упором.

Пила лобзика при этом будет двигаться между двумя 11-миллиметровыми подшипниками

, которые необходимо прикрутить винтами к Г-образной полосе, выполненной из стали. Тыльная часть пилы будет упираться в стенку самого кронштейна. Эта конструкция не даст полотну вашего лобзика отклониться от заданной траектории.

Кронштейн необходимо крепить к каркасу, изготовленный из брусков 50 на 50 миллиметров. Его можно опускать или поднимать в зависимости от длины и толщины обрабатываемой древесины. Для этого сам каркас вместе с упором необходимо крепить не намертво к боковине станка, а прижиматься к ней оргалитовой, стальной или текстолитовой пластиной. Устанавливаем вертикальную стойку каркаса между оргалитом и станиной.

Станок может быть более удобный, если монтировать на него дополнительную ограничительную планку, с помощью которой можно резать материал на заготовки, одинаковой длинны и толщины.

Ограничитель крепится к станку с помощью струбцин. Его изготавливают из деревянного бруса

, алюминиевого или стального уголка. Можно также для удобства установить планку на салазки, которую необходимо закрепить по бокам или внизу столешницы.

Насадки для электрического лобзика

Насадками для электролобзика является не что иное, как обычное пильное полотно. Классифицировать режущий инструмент электролобзика можно по следующим критериям:

физическим свойствам обрабатываемого материала;
форме зубьев;
геометрии пилки;
шагу зубьев;
ширине пилки;
толщине пильного полотна.

Каждый материал имеет свою твердость и по-разному сопротивляется процессу резания. Дерево и пластик мягкие, а металл и его сплавы, а также некоторые полимеры – твердые. Поэтому различают несколько видов пилок для электролобзика, соответствующих твердости обрабатываемого материала.

От формы зуба пильного полотна зависит качество реза. Если зубья мелкие, то резание рекомендуется выполнять медленно. В результате распил получается точный и аккуратный. Наличие большинства крупных зубов делают его грубым, можно сказать, черновым. Зато такая операция производится быстро.

Геометрия зуба напрямую зависит от технологического процесса производства пилки. Они могут фрезероваться и шлифоваться. Применение той или иной технологии изготовления полотен зависит от материала и требуемого качества реза.

Большое влияние на качество и скорость реза оказывает толщина, ширина и шаг зубьев пильного полотна.

Первые детали

7 марта 2020г.
Инструменты и материалы

Если вы хотите выразить благодарность, добавить уточнение или возражение, что-то спросить у автора — добавьте комментарий или скажите спасибо!

Универсальное стусло от компании Bosch для электроинструмента

Еще одним прекрасным приспособлением для электролобзика является переносное устройство Bosch Saw Station PLS 300. Это не что иное, как универсальное стусло.

На нем удобно выполнять раскрой ламината, паркета или обычной доски шириной до 30 см, толщине 2,5 см. Кроме того, можно резать узкие рейки и плинтус. Конструкция устройства позволяет выполнять раскрой под углом от 0 до 90°. Кроме дерева, на установке можно резать алюминиевый профиль и керамическую плитку.

Приклеиваю к столешнице

Снимаю защитную пленку со скотча и прижимаю электролобзик к столешнице, стараясь попасть в контур. Сверху устанавливаю груз и оставляю в таком положении на всю ночь.

Параллельный упор для лобзиков с электроприводом

Обязательным приспособлением на электроинструменте является параллельный упор. Этот девайс позволяет выполнить параллельный рез относительно края заготовки. Приспособление представляет собой штангу прямоугольного сечения с перпендикулярно установленным упором на ее конце.

Применение устройства заключается в установке упора на расстоянии, соответствующем размеру будущего реза и фиксации штанги на подошве инструмента винтом. В недорогих моделях электролобзиков параллельный упор идет в комплекте с инструментом, в дорогих этот аксессуар, как правило, отсутствует, и его приходится приобретать отдельно. Стоимость такого девайса немаленькая, поэтому многие мастера предпочитают изготовление приспособления своими руками.

Параллельный упор для электролобзика своими руками: инструкция

Для изготовления потребуется металлическая полоса толщиной 2 мм и длиной 350 мм. Ширина полосы подбирается по размеру кронштейна на подошве электролобзика. Если таковой отсутствует, его нужно будет сделать самостоятельно.
Для этого в подошве электроинструмента необходимо просверлить по 2 отверстия диаметром 4–5 мм. После нарезают в них резьбу. Затем из полосы толщиной 2 мм изгибают 2 кронштейна по профилю штанги, предварительно просверлив в них отверстия для крепежа и винта-фиксатора. В отверстии под винт нарезают резьбу. Кронштейны устанавливают на подошву электролобзика и закрепляют.
После этого к штанге перпендикулярно приваривают уголок длиной 80–100 мм. Штангу изгибают в противоположную сторону через верхнюю полку уголка. При этом расстояние между поверхностью полки уголка и нижней стороной штанги должно равняться толщине подошвы электролобзика. Приспособление свободным концом вставляют в кронштейны на подошве и фиксируют винтами с барашками.

Верстак

Для комфортной работы и обеспечения ровной линии резания многие мастера объединяют электроинструмент с компактной подставкой, превращая этот «симбиоз» в многофункциональный станок. Монтируется эл. лобзик в поверхность стола с нижней стороны так, чтобы пильное полотно было направлено вверх и проходило сквозь проделанное отверстие.

Клавиша запуска надежно фиксируется, благодаря чему пользователь может аккуратно распиливать деревянные заготовки и выполнять полный контроль над инструментом. Самодельное устройство позволяет осуществлять высокоточные пропилы, может использоваться в работе с большими объемами материала.

Существует очень простой способ того, как сделать такой стол. Для сборки можно использовать любые материалы, с которыми умеете работать. Так, если под рукой есть шуруповерт и электропила, стол сооружайте из толстой фанеры или древесно-стружечной плиты.

Владельцы сварных инверторов и углошлифовальных машин могут изготовить станок из трубок и стальных листов. Самодельное приспособление под электролобзик можно соорудить и из высокопрочного пластика, когда имеется возможность надежного скрепления материала в монолитную конструкцию.

Из листов фанеры

Для изготовления простого стола для электрического лобзика чертежи и трафареты не требуются, ведь габариты такого изделия каждый владелец инструмента подбирает персонально. Все детали соединяются с помощью саморезов, которые вкручиваются шуруповертом или отверткой в грани стенок фанерной столешницы. В том случае, когда используемый древесный материал не покрыт защитным лаком, для улучшения его крепления используется специальный клей — конструкция получается более прочной, разобрать ее легко не получится.

Важно! Перед тем как прикручивать подготовленную поверхность к деревянному основанию, нужно вымерять и вырезать сквозное отверстие под пильное полотно. После этого приложить подошву электролобзика с противоположной стороны и сделать разметку отверстий под крепления, выполнить их высверливание.

Вышеперечисленные операции лучше всего проделывать на чистовой поверхности, которая после обработки прикручивается к опорным стенкам. Самодельным столом может стать любой верстак или предмет мебели. Нижеприведенное видео продемонстрирует, как из старой тумбочки сделать подставку для лобзика, поместив в нее пылеотвод и удобный ключ-переключатель.

Дополнительные приспособления

Монтаж ручного электролобзика в столешницу существенно упрощает процесс распиливания деревянных материалов, однако точность разрезания ухудшается, если используются брусья большой толщины. Это связано с гибкостью пилы, концы которой при попадании в широкий массив древесины отклоняются от центральной части. В результате получить 90 градусов на угле распила не выходит. Для этого требуется специальное приспособление, поддерживающее полотно строго перпендикулярно к обрабатываемой поверхности. Для распиливания массивной древесины нужно присоединить к самодельному мини-верстаку специальное устройство.

Принцип его работы заключается в надежном закреплении концов пилы между вращающимися роликами. Для выполнения такого приспособления вам потребуются такие материалы:

кронштейн для укрепления стальных конструкций;
подшипники радиусом 10 мм;
деревянный брус размером 600/40/40 мм;
лист фанеры квадратной формы 100/100 мм;
уголок крепежный — 2 штуки;
болты для прикрепления к столешнице кронштейна и подшипников;
клей по дереву.

Необходимые инструменты:

электродрель со сверлами по металлу и дереву;
пила.

Для выполнения упора пильного полотна нужен металлический кронштейн, приобрести который можно на рынке или в строймаркете. В противном случае, его заменит стальная пластина Г-образной формы, в которую сможет упираться ребро распиловочного полотна.

Итак, отмерьте, потом высверлите два сквозных отверстия под шурупы подшипников. Важно, что они должны находиться один от другого на равноудаленном расстоянии. Завершив конструирование упора, можно переходить к сборке и монтажу самого рычага. Для этого отрежьте два бруса нужной длины, соедините их под прямым углом металлическими уголками или клеем.

Конструкцию соедините с направляющей подшипников, тщательно прижмите ее к опорным стенкам стола металлической пластиной на четырех шурупах. Данная техника крепления позволит вам регулировать высоту рычага при обработке толстой древесины. Собранное приспособление получится не просто аккуратным, но и компактным, оно может использоваться для обработки различных сортов дерева средней и большой толщины.

Циркуль для лобзика своими руками

Еще одно приспособление, которое не будет лишним в столярной мастерской – это циркуль для лобзика. Не очень часто, но иногда приходится выпиливать круглые детали. Сделать окружность ровненькой по разметке довольно трудно. Но в этом поможет девайс, сделанный своими руками.

Нужно взять лист толстой фанеры и отрезать от нее полосу шириной равной подошве электролобзика. Длина заготовки произвольная. Зависит от размера радиуса будущей окружности.
Затем необходимо установить лобзик на край полосы. Для этого нужно сделать пропил.
После установки подошву электроинструмента обрамляют рейками и крепят к полосе в местах технологических отверстий.
От середины полотна на фанере прочерчивают линию, на ней отмеряют необходимый радиус круга и вкручивают саморез.
После этого устанавливают приспособление на заготовку саморезом в центр окружности. При необходимости просверливают отверстие для пильного полотна.

Путем движения электролобзика вокруг оси самореза вырезают окружность.

Изготовление ножек для стола

Переходим к изготовлению опоры будущего стола. Выпиливаем ножки. Обратите внимание: две ножки немного короче, это нужно чтобы стол мог нормально сложится.

Выпиливаем перемычки и вырезаем в них декоративные овалы.

Сглаживаем ребра и углы.

Сверлим в ножках отверстия для винтов.

Фиксируем ножки.

Прикручиваем распорные полосы фанеры.

Тоже самое в нижней части ножек.

Теперь по месте вырезаем и прикручиваем продольную перемычку.

Чтобы при разборке перемычку было легче снять, вместо обычных гаек используем «барашки».

Стол в сборе.

Качество

В каждом изделии есть частичка мастера, поэтому к каждой нашей работе мы подходим с душой и стараемся сделать ее на совесть. Мы стараемся не допускать люфтов и ненужных зазоров, все компоненты тщательно обработаны (ошкурены, например, ), острые края завалены для недопущения сколов и т.д. Конечно, нужно понимать, что это ручная работа и 100% идеальности нет – придраться при большом желании можно, но мы совершенствуем наши разработки в сторону технологии и качества. Взять хотя бы вкрученную футорку – она не должна торчать или быть утоплена.

Наша идея

Большинство конструкций, описанных в интернете, являются стационарными решениями, то есть смонтированы на каком-то большом не , при этом транспортировка или возможность сложить и убрать станок не предполагается. Есть много вариантов, когда на одном рабочем установлены различные ручные электроинструменты, например, фрезер, и пр. В этом случае имеет место быть универсальность такого комплексного решения, но мобильность и трансформация в этом случае также не предусмотрена.

Есть решения, когда станок из получается не большим и может быть легко перемещен и убран. Но он не предназначен для того, чтобы его можно было легко разобрать и сложить в компактном виде. Пример такого станка описан в статье «».

Наша идея заключается в том, чтобы сделать комплекс таких приспособлений, которые бы легко интегрировались между собой и дополняли друг друга, расширяя при этом функционал. Кроме интеграции во время работы, наши инструменты должны иметь возможность интеграции при хранении. Например, быть некоторыми составными частями одного кейса, который может запросто найти свое место на шкафу или антресолях.

Таким образом, наши разработки будут наиболее полезны тем, кто имеет ограничение по площади хранения и месту для проведения работ. Когда есть просторная мастерская или большой теплый гараж, то места предостаточно (хотя бывает по разному), а вот при желании мастерить в квартире, такой вариант просто необходим.

«Два в одном»

В эскизах и чертежах сразу было набросано довольно много вариантов таких приспособлений и станков, однако начинать мы решили с самого основного, что может потребоваться мастеру в первую очередь, а именно верстак. Все начинается именно с него, ведь именно верстак образует рабочее место, на котором должно быть удобно работать. Параллельно с верстаком разрабатывался станок с использованием , так как операция пиления наиболее распространена и востребована. О выборе и пилок к нему мы рассказывали в статьях. Так и получился кейс, у которого одна половинка – верстак, а другая распиловочный станок из . Обе половинки можно использовать как совместно, так и отдельно.

Можем предложить чертежи наших устройств. Для их получения нужно: — Оплатить символическую плату (200р.) — Сделать репост этой статьи в соцссеть (под статьей есть кнопочку — нажал и готово!) — Написать отзыв (комментарий) под этой статьей.

Для того, чтобы использовать наши приспособления нужен стол максимально устойчивый. Крепление к столу осуществляется с помощью струбцин. Такое крепление выбрано специально, так как установка производится довольно быстро и просто. Форма основания квадрат (длина грани – 500мм). Это тоже очевидно – для универсальности. Крепление производится к краю стола, причем, конструкция выполнена так, что можно устанавливать как на левой, так и правой части стола.

Все элементы выполнены из шлифованной толщиной 15 мм.

Верстак

Основное назначение верстака – создать удобное рабочее пространство для работы. Так как многие операции с заготовками предполагает их жесткое крепление, то мы разработали конструкцию, которая позволяет крепить заготовки разных форм и размеров. Получившаяся конструкция позволяет крепить заготовку следующими способами:

Упор.

Струбцинами. В столешнице имеются специальные прорези, в которые устанавливаются струбцины, и крепление заготовки происходит за секунды и довольно надежно.

Тиски. Если к столешнице струбцинами прикрепить любую доску, то на эту доску может быть без труда установлены тиски (не входят в комплект).

Боковой зажим. По другому его можно назвать боковые тиски, так как представляет собой упорную доску, которая прижимается струбцинами, которые также устанавливаются в специальные прорези.

Если же упорную доску перевернуть, то ее верхняя грань будет выше плоскости основания верстака. Такой вариант используется при необходимости зажать широкую заготовку, одна из сторон которой будет упираться в установленные упоры.

Так как верстак изготовлен из , то можно не опасаться за стол, на котором он будет установлен – если не перетягивать струбцины, то даже лакированному столу ничего не грозит. Благодаря тому, что пространство между рабочей поверхностью верстака и самим столом получается закрытым, то стружки и опилки, попадая внутрь через отверстия упоров, не разлетаются по помещению, а аккумулируются внутри – получился импровизированный пылесборник.

Распиловочный станок

Как уже было сказано выше – принципиальная конструкция такого самодельного стенка из не оригинальна, аналоги есть. Тем не менее, нужно отметить некоторые особенности нашего варианта:

фиксируется не двумя (как во многих образцах), а тремя роликами (подшипниками), где один поперечный, в который и упирается . Если использовать только два подшипника, то при длительном пилении, во-первых, будет быстрей перегреваться из-за еще одной плоскости трения (соответственно, возможна деформация пилки; быстрей выйдет из строя; ухудшается качество пила), а во-вторых, металлическая пластина, на которую давит пилка, рано или поздно протрется и ее придется менять.

Кронштейн фиксации может быть установлен в двух положениях – на левой или дальней от мастера грани основания. Это позволяет при необходимости его перевернуть. В положении, когда кронштейн установлен на левой грани столешницы, возможно пиление заготовок, не ограниченных в длину, но не шире 300 мм (расстояние от пилки до вертикальной части кронштейна).

Соответственно, все наоборот, когда когда кронштейн установлен на дальней от мастера грани столешницы, то возможно пиление заготовок, не ограниченных в ширину, но не длиннее 300 мм (расстояние от до вертикальной части кронштейна). Ниже на фото представлены элементы конструкции кронштейна.

Планка с фиксирующими роликами имеет регулировку по высоте. Это позволяет оптимально подобрать фиксирующее расстояние (от уровня столешницы до нижнего края планки). Чем ниже будет планка, тем лучше фиксация. Даже очень бывает удобно пилить, когда продольный ролик (на который опирается ) катится по заготовке. В любом случае важна длина , которая позволит максимально высоко установить планку с фиксирующими роликами. Про размеры и параметры пилок для электролобзика подробно рассказано в другой статье.
Внутри основания реализована электрическая часть – розетка и выключатель, провод уложен в кабель-канал. Если просто включить провод лобзика в розетку, то для его включения потребуется заглянуть под стол, найти кнопку включения, включить лобзик и зафиксировать кнопку в нажатом положении. В нашем варианте с электрической частью все эти операции проделываются не под столом, где темно и неудобно, а в момент установки лобзика. При этом включение и выключение лобзика происходит простым нажатием на выключатель, который расположен в удобном месте.

Основание жестко фиксируется двумя струбцинами к рабочему столу, не позволяя смещаться во время работы.

Совместное использование

Как было сказано в самом начале, наша идея в том, чтобы сделать некоторый комплекс приспособлений и станков, который бы позволял использовать их совместно, расширяя при этом функционал, поэтому наш верстак и лобзик можно использовать вместе.

Работа на верстаке

При работе на верстаке рядом (слева или справа) может быть установлен распиловочный станок. Это позволяет в два раза увеличить рабочую поверхность верстака, что дает возможность работать с более длинными заготовками.

Работа на станке

Как и в предыдущем случае, при дополнении верстака станком, получаем расширение рабочего стола, что позволяет работать с более крупногабаритными заготовками. Но в этом случае положение кронштейна определено однозначно – на дальней от мастера стороне.

Сборка кейса для транспортировки и хранения

При необходимости верстак и станок можно сложить как две половинки, при этом получается один кейс (чемодан). Нужно заметить, что внутрь укладываются все комплектующие, ничего лишнего не останется вне кейса. Внутри все надежно закреплено, поэтому, ни чего не болтается. Даже крепеж имеет свою коробочку внутри, чтобы не потерять. Во внутреннем пространстве выделено специально место под сам электролобзик, а также струбцины, таким образом, комплект получается полным и законченным.

Кейс имеет съемную ручку, которая устанавливается в специальные прорези и при работе просто вынимается, чтобы не мешала.

Сборка и разборка кейса производится за считанные секунды. С одной стороны устанавливаются специальные крюки-зацепы (в рабочем положении они убираются), а с передней стороны установлены две «чемоданные» защелки.

Распиловочный стол для ручного электролобзика. Стол для лобзика своими руками (приспособления для выпиливания). Как происходит процесс

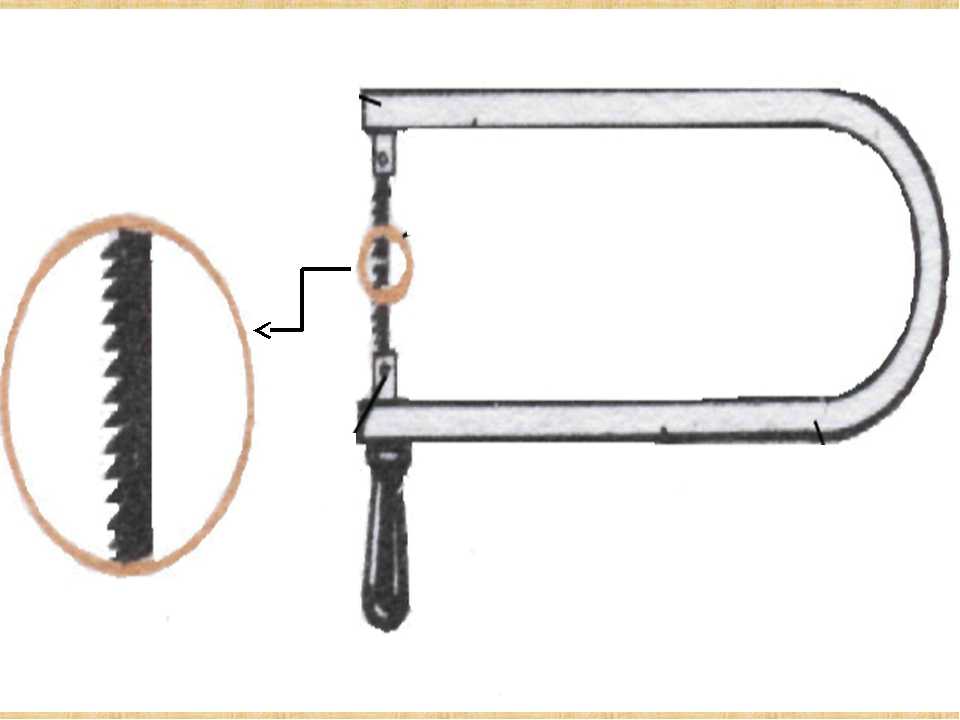

С детства нам знакома технология выпиливания лобзиком. Принцип простой – неподвижная деталь размещается на подставке с технологическим вырезом, распил производится за счет перемещения пилки. Качество работ зависит от твердости рук и умения работника.

Таким способом можно буквально вырезать кружева из тонких деревянных или пластиковых заготовок. Однако процесс трудоемкий и медленный. Поэтому многие мастера задумывались о малой механизации.

Простая конструкция из прошлого века

Еще в журнале «Юный техник» предлагались чертежи, как сделать лобзиковый станок своими руками. Причем конструкция не предполагает электропривода, привод работает от мускульной силы, как у точильщиков ножей.

Станок состоит из основных частей:

станина (А)
рабочий стол (Б) с прорезью для полотна
система рычагов (В) для удержания пильного полотна
маховик (Г), который является первичным шкивом привода
кривошипно-шатунный механизм (Д), совмещенный с вторичным шкивом привода, и приводящий в движение рычаги (В)
педальный узел (Е) с кривошипно-шатунным механизмом, приводящий в движение маховик (Г)
натяжитель пильного полотна (Ж)

Ступней ноги мастер приводит в движение маховик (Г).

С помощью ременной передачи вращается кривошипно-шатунный механизм (Д), соединенный с нижним рычагом (В). Между рычагами натянута пилка, степень натяжения регулируется талрепом (Ж).

При хорошо сбалансированном маховике, обеспечивается достаточная плавность хода пильного полотна, и подобный самодельный лобзиковый станок позволяет массово выпиливать однотипные заготовки, экономя время и усилия. В те времена пилки для лобзикового станка выпускались в виде плоской ленты однонаправленного действия.

Поэтому для получения узоров сложной формы приходилось вращать заготовку вокруг полотна. Размеры заготовки ограничены длиной рычагов (В).

От механического лобзика до электрического один шаг

Ножной привод не может дать настоящей свободы действий и равномерности хода пилки. Разумнее приспособить для кривошипно-шатунного механизма электродвигатель. Однако, если вы используете настольный лобзиковый станок время от времени, нет смысла изготавливать стационарную конструкцию с собственным мотором.

Электрический лобзик — инструмент чрезвычайно полезный, без которого многие операции по обработке древесины и материалов на ее основе представить сегодня просто невозможно. Обладая сравнительно небольшой массой и компактностью, ручной лобзик позволяет выпиливать из заготовок изделия довольно сложной конфигурации, но все-таки иногда было бы удобнее пользоваться стационарным инструментом. Работать им зачастую удобнее, к тому же станок обеспечивает более точный распил. Правда, такой станок стоит в несколько раз дороже ручного электролобзика. Кто не хочет тратить лишних денег на это оборудование, может изготовить своими руками стол для лобзика и получить в результате недорогой и эффективный гибрид ручного инструмента и станка.

Рисунок 1. Схема стола для лобзика.

Самое простое приспособление

Некое подобие стола для лобзика может быть изготовлено за несколько минут. Достоинство этой конструкции заключается в ее простоте. Она легко крепится на верстаке или столешнице и при необходимости просто разбирается. Недостатком можно считать ее небольшую площадь.

Рабочей поверхностью станка станет ламинированная фанера, в которой высверливаются отверстия под пилку и для установки крепежа. Толщина фанеры не должна быть менее 10 мм. Возможно, в подошве электроинструмента тоже придется приготовить отверстия под винты крепления. Конструкция крепится к верстаку струбцинами. Головки крепежных винтов должны быть заподлицо с плоскостью листа. Подобный станок с легкостью справится с вырезанием небольших заготовок до 30 мм толщиной. Как выглядит приспособление, показано на рисунке № 1.

Вернуться к оглавлению

Второй вариант

Другое стационарное приспособление для работы с древесиной состоит из большего количества деталей, но изготовить его тоже несложно. Станина стола состоит из 2-х боковин и задней стенки, сделанных из ДСП. Передней стенки у станка нет, чтобы было легко добраться до кнопки. В задней стенке высверливаются отверстия для шнура и трубки пылесоса. Крышка станка изготавливается из ламинированной 10-миллиметровой фанеры. Вся конструкция стягивается конфирматами. Лобзик крепится таким же способом, как и в первом случае.

Рисунок 2. Схема рамки-упора для лобзика.

На самодельном станке можно пилить более габаритные заготовки, однако при работе с толстой древесиной пилка лобзика может отклоняться назад и в обе стороны. Это ухудшает точность реза. Недостаток устраняется установкой на самодельный станок кронштейна-упора (рисунок № 2). Полотно лобзика будет двигаться между 2-х 11-миллиметровых подшипников, которые прикручиваются к Г-образной стальной полосе винтами. Тыльная сторона пилки будет опираться на стенку кронштейна. Эта конструкция не позволит рабочему полотну лобзика отклоняться от заданной плоскости.

Кронштейн крепится к каркасу, сделанному из березовых брусков 50 х 50 мм. Его можно поднимать или опускать в зависимости от толщины обрабатываемого материала и длины пилки. Для этого каркас с упором крепится к боковине станка не намертво, а прижимается к ней стальной, оргалитовой или текстолитовой пластиной. Вертикальная стойка березового каркаса находится между станиной и оргалитом, в которые вставлены 4 зажимных болта.

Площадь столешницы зависит от размера заготовок, с которыми вы собираетесь работать.

Станок можно сделать более совершенным, если установить на него ограничительную планку, которая поможет резать древесину на заготовки одинаковой толщины.

Ограничитель можно крепить к станку струбцинами. Он изготавливается из деревянного бруска, стального или алюминиевого уголка. Если есть желание, планку можно установить на салазки, закрепленные снизу или по бокам столешницы. Можно сделать в столешнице 2 параллельные прорези, по которым будет двигаться рейка. В ней высверливаются отверстия. Сквозь них и прорези пропускаются шпильки или винты с гайками-барашками. С торцов столешницы крепятся ленты рулетки.

Вернуться к оглавлению

Столик из брусков и ДСП

Рисунок 3. Схема столешницы для лобзика.

Изготовление этого стола требует определенных столярных навыков, так как соединения его царг с ножками выполняется в шип-паз. Тем не менее вместо него можно использовать шканты, столярный клей и саморезы. Крышка станка будет подъемной, чтобы обеспечить более легкий доступ к инструменту при его демонтаже. На рисунке № 3 показано, как выглядит столешница. При желании в ней можно предусмотреть место для установки ручной фрезерной машинки, тогда станок станет многофункциональным.

Стол изготавливается из:

брусков 80 х 80 мм;
брусков 40 х 80 мм;
ЛДСП или ламинированной фанеры 900 х 900 мм.

Расстояние между ножками может составлять от 600 до 700 мм. Бруски для царг и проножек получаются после продольного распиливания брусьев 80 х 80. Высоту ножек вы можете подобрать сами, исходя из того, насколько будет удобно работать на станке. На каждом торце царг и проножек высверливаются по 2 отверстия для шкантов. Соответствующие отверстия делаются на боковинах ножек. Шканты обмазываются клеем на половину длины и вставляются в торцы. После этого каркас собирается начерно. После исправления возможных недочетов он стягивается окончательно. Все контактные поверхности до сборки смазываются клеем. Дополнительную прочность конструкции придадут саморезы, которые ввинчиваются через заранее подготовленные для них отверстия.

Крышка крепится к одной из царг на петли, для этого в ней делается прорезь для облегчения установки и снятия лобзика. К тыльной части столешницы прикручиваются 2 планки с выбранной четвертью, в которую будет входить подошва электроинструмента. В планках делаются отверстия, в которые будут установлены прижимные винты или болты. Закрепленный под столешницей лобзик сможет обрабатывать более толстые заготовки, если для его подошвы в крышке будет сделано углубление. Проще всего его изготовить фрезерной машинкой. Стол получился довольно просторным, поэтому достаточную прочность его крышке может обеспечить большая толщина фанеры или ЛДСП. Используйте 20-миллиметровые и более толстые листы.

Статья в первую очередь будет полезна тем людям, которые часто работают с деревом в качестве хобби, не зарабатывая этим деньги. Автором представлен довольно бюджетный проект настольного электролобзика, который можно собрать за один день, при минимальных затратах на материалы.

Для создания станка понадобятся такие материалы:
— Рабочий ручной электролобзик;
— Фанера;
— Саморезы и болты с гайками;
— Направляющие мебельных ящиков;
— Два подшипника;
— Стягивающая пружина;
— Баллончик с краской;
— Самоклеющаяся бумага.

Материалы и инструменты стандартные, имеющиеся в каждой мастерской.

Шаг 1. Корпус.
Первым шагом будет создание корпуса для ручного электролобзика из фанеры. Тут необходимо заранее продумать, где будет располагаться отверстия под выключатель и регулятор скорости.
Должно выйти примерно так:

Шаг 2. Столешница.
За основу столешницы лучше взять толстый кусок ДСП с хорошим покрытием, поскольку на него в процессе эксплуатации станка будут тереться обрабатываемые заготовки.

В ДСП просверливается отверстие для пилки. Сам электролобзик будет крепится к тыльной стороне столешницы.
Так же из мебельных направляющих изготавливается вынос для крепления стрелы:

Вот как это выглядит в сборе:

И столешница крепится к корпусу:

Шаг 3. Стрела.
Сама стрела будет изготовлена из двух мебельных направляющих. Они скручиваются между собой болтами для усиления жесткости.

Опоры стрелы изготавливаются из ДСП. Перед их покраской и установкой промеряется точка крепления стрелы к опоре. Перед этим их необходимо установить на свое место:

После этого в опоре необходимо просверлить отверстия под посадочные места подшипников.

Шаг 4. Покраска.
Подготовленные опоры красятся с баллончика.

Пока они сохнут, сам станок обклеивается самоклейкой.

Шаг 5. Сборка.
В опоры вставляются подшипники,и они прикручиваются на свое место.

Ось крепления стрелы будет выполнена из двух болтов, вкрученных в направляющие как показано на фото.

Диаметр болтов подбирается в соответствии с диаметром внутренней обоймы подшипника.

Болты надежно затягиваются, после чего две половинки прикручиваются к друг другу.

Вот наглядно показано как стрела будет закреплена в опорах:

Стрела устанавливается на свое место и фиксируется гайками.

Далее необходимо установить стягивающую пружину. Она необходима для того, чтобы возвращать стрелу в исходное положение, после того как лобзик потянет ее вниз. Таким образом и будут совершаться возвратно поступательные движения пилки. Ее необходимо отрегулировать так, чтобы она не была через чур мягкой (это затруднит процесс работы станка) и через чур жесткой (это может привести к перегреву двигателя лобзика).

Как ее закрепить показано на фото:

Затем из тонкой полоски метала (1 мм) необходимо изготовить крепления пилки к стреле. Они должны свободно вращаться на оси, поскольку при работе стрела меняет угол наклона к лобзику, и если они будут статичны, это может привести к поломке пилки.

Вот как должны выглядеть крепления:

Опоры стрелы дополнительно усиливаются длинным болтом, его можно увидеть на фото:

Шаг 6. Электронная часть.
Поскольку доступ к ручному электролобзику ограничен, необходимо вывести элементы управления на внешнюю часть корпуса.

Для регулировки частоты вращения электродвигателя лобзика автором был использован фазовый регулятор мощности. Вот его электрическая схема:

Вот как он выглядит:

При установке платы к семистору необходимо прикрутить радиатор, если этого не сделать он может перегреется и выйти из строя.

Лобзик разбирается и регулятор мощности подключается в электрическую схему.
Так же необходимо установить кнопку включения станка.

Стол для электролобзика

Устанавливается лобзик в стол с нижней стороны, таким образом, чтобы пилка была направлена вверх, проходя через специально-подготовленное отверстие. Пусковая кнопка инструмента фиксируется, и оператор спокойно распиливает заготовку, контролируя её двумя руками. Данное приспособление позволяет пилить более точно и отлично подходит для удобной работы с большими объемами материала.

Приспособление для лобзика

Для изготовления подобного приспособления для лобзика своими руками, понадобятся следующие материалы:

Кронштейн для крепления металлических конструкций (как на фото)
Пара подшипников: радиусом 11 мм
Брусок: 600x40x40
Квадрат толстой фанеры или ДСП: 100×100
Крепежный уголок: 2 шт
Болты с шайбами и гайками для крепления к столу и установки кронштейна: 5 шт
Винты с шайбами и гайками для фиксации подшипников: 2 шт
Клей для дерева

По инструментам:

Дрель с набором сверл по дереву и металлу

Столик для выпиливания лобзиком

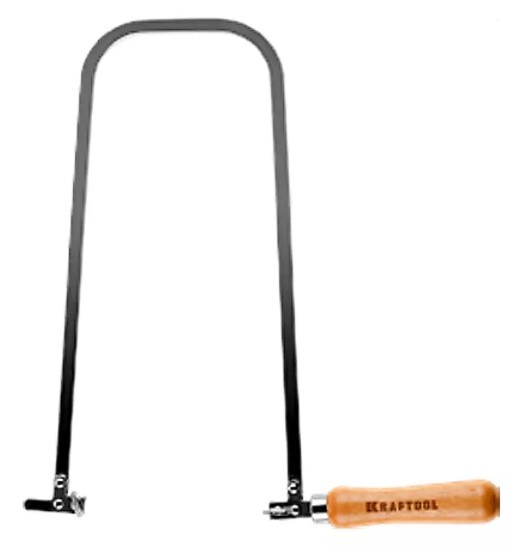

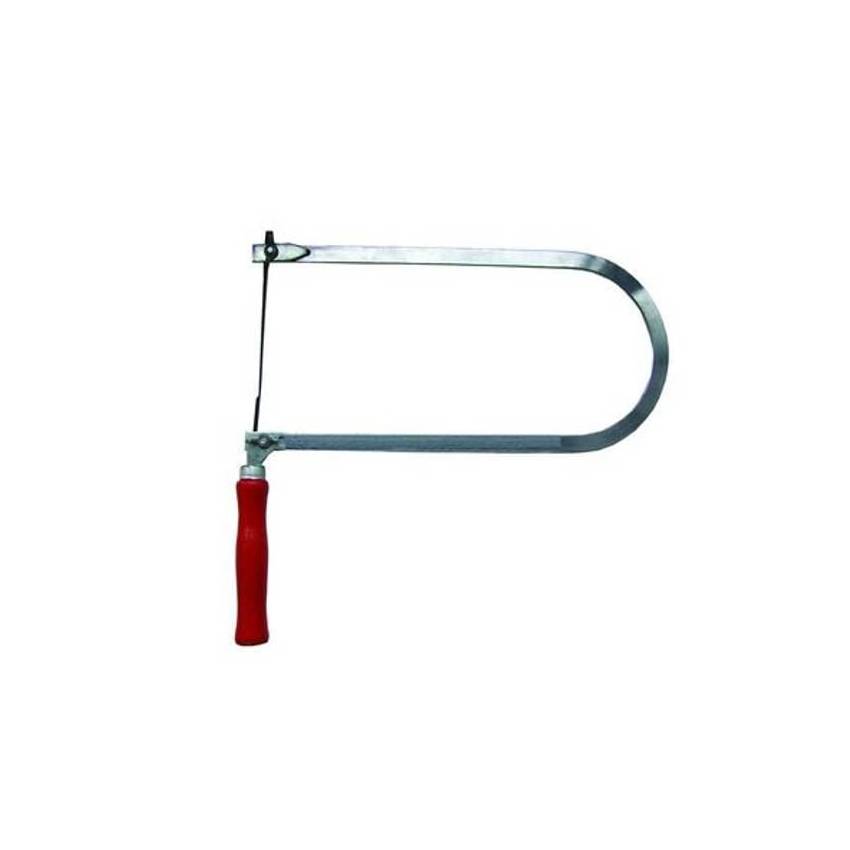

Такой многогранный инструмент как лобик, имеет несколько разновидностей, самым простым из которых, является ручной тип устройства.

Этот элементарный инструмент, не обремененный электроприводом и сложными узлами, предназначается для аккуратного фигурного распила заготовок небольшой толщины. Скорость работы, зависит от физических показателей и удобства рабочего места. Чтобы облегчить процесс выпиливания, рекомендуется соорудить специальный выпиловочный столик для лобзика, чертеж которого расположен ниже. Это простое приспособление сэкономит силы и в разы повысит эффективность работы.

Фанера (или что-то подобное): 260x200x10
Струбцина
Саморезы с потайной головкой: 4 шт

По инструментам:

Пила (ножовка или лобзик)
Дрель или шуруповерт с набором сверл
Линейка
Наждачная бумага или напильник

Процесс изготовления выпиловочного столика предельно прост.

Переносим контуры изделия с чертежа на заготовку и выпиливаем 2 главные части, как на фото ниже. Здесь главное учесть толщину верхней части Вашей струбцины, чтобы она не выпирала. При необходимости, поверхность можно нарастить, выпилив ещё один верхний элемент.

Это наша первая идея, с которой все началось. Конструктивное решение, когда перевертывается вверх, крепится к столешнице с последующей фиксацией между подшипниками – идея не новая. Она в многочисленных вариантах представлена в интернете, но нам хотелось пойти дальше и привнести что-то новое и уникальное в это решение. Итак, наш столярный верстак, который можно купить в нашей мастерской, представлен ниже.

Наша идея

«Два в одном»

Можем предложить чертежи наших устройств.
Для их получения нужно:
— Оплатить символическую плату (200р.)
— Сделать репост этой статьи в соцссеть (под статьей есть кнопочку — нажал и готово!)
— Написать отзыв (комментарий) под этой статьей.

Все элементы выполнены из шлифованной толщиной 15 мм.

Верстак

Упор.

Струбцинами. В столешнице имеются специальные прорези, в которые устанавливаются струбцины, и крепление заготовки происходит за секунды и довольно надежно.

Тиски. Если к столешнице струбцинами прикрепить любую доску, то на эту доску может быть без труда установлены тиски (не входят в комплект).

Боковой зажим. По другому его можно назвать боковые тиски, так как представляет собой упорную доску, которая прижимается струбцинами, которые также устанавливаются в специальные прорези.

Распиловочный станок

фиксируется не двумя (как во многих образцах), а тремя роликами (подшипниками), где один поперечный, в который и упирается . Если использовать только два подшипника, то при длительном пилении, во-первых, будет быстрей перегреваться из-за еще одной плоскости трения (соответственно, возможна деформация пилки; быстрей выйдет из строя; ухудшается качество пила), а во-вторых, металлическая пластина, на которую давит пилка, рано или поздно протрется и ее придется менять.

Кронштейн фиксации может быть установлен в двух положениях – на левой или дальней от мастера грани основания. Это позволяет при необходимости его перевернуть. В положении, когда кронштейн установлен на левой грани столешницы, возможно пиление заготовок, не ограниченных в длину, но не шире 300 мм (расстояние от пилки до вертикальной части кронштейна).

Планка с фиксирующими роликами имеет регулировку по высоте. Это позволяет оптимально подобрать фиксирующее расстояние (от уровня столешницы до нижнего края планки). Чем ниже будет планка, тем лучше фиксация. Даже очень бывает удобно пилить, когда продольный ролик (на который опирается ) катится по заготовке. В любом случае важна длина , которая позволит максимально высоко установить планку с фиксирующими роликами. Про размеры и параметры пилок для электролобзика подробно рассказано в другой статье.
Внутри основания реализована электрическая часть – розетка и выключатель, провод уложен в кабель-канал. Если просто включить провод лобзика в розетку, то для его включения потребуется заглянуть под стол, найти кнопку включения, включить лобзик и зафиксировать кнопку в нажатом положении. В нашем варианте с электрической частью все эти операции проделываются не под столом, где темно и неудобно, а в момент установки лобзика. При этом включение и выключение лобзика происходит простым нажатием на выключатель, который расположен в удобном месте.

Основание жестко фиксируется двумя струбцинами к рабочему столу, не позволяя смещаться во время работы.

Совместное использование

Работа на верстаке

Работа на станке

Сборка кейса для транспортировки и хранения

Качество

Заключение

Надеемся, что Вам понравится наша идея и даже если Вы ее не приобретете ее у нас, а просто представленный материал будет Вам интересен и полезен, значит мы не зря старались. Будем признательны Вам за Ваши отклики и предложения.

Приспособления для лобзика в Железнодорожном: 659-товаров: бесплатная доставка [перейти]

Рычаг с роликом для электролобзика METABO STE 90 SCS (01042000) Производитель: Metabo, Назначение:

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-marketpic/5501449/picffbf2fb82ac389968b72c972e7459a81/300×300″>

Пластины для защиты от стружек Metabo для лобзиков, 3 шт. Производитель: Metabo

ПОДРОБНЕЕЕще цены и похожие товары

Устройство для крепления Metabo 631249000 Производитель: Metabo, Тип реза: точный рез (прямой)

ПОДРОБНЕЕЕще цены и похожие товары

KRAFTOOL по дереву, фанере, ДСП, быстрый рез, EU-хвостовик, шаг 4 мм, 75 мм, 2 шт., полотна для лобзика Cr-V 159521-4 тип реза: быстрый рез, тип хвостовика: T-образный, материал обработки: ДСП

ПОДРОБНЕЕЕще цены и похожие товары

Рычаг с роликом для электролобзика METABO STE 95 Quick (01195000) Производитель: Metabo,

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/4866035/img_id3638023925500524291.jpeg/300×300″>

Круговая и прямолинейная направляющие для лобзиков Metabo 631340000 Производитель: Metabo, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Полотна лобзиковые по дереву 5 шт professional 74/ 4,0 мм METABO 623649000 Производитель: Metabo,

ПОДРОБНЕЕЕще цены и похожие товары

Направляющее приспособление для лобзиков (631249000) Производитель: Metabo

ПОДРОБНЕЕЕще цены и похожие товары

Набор пилок для электролобзика FIT 40949 2 шт. Производитель: FIT, Назначение: для электролобзика,

ПОДРОБНЕЕЕще цены и похожие товары

Набор пилок для электролобзика FIT 40948 2 шт. Производитель: FIT, Назначение: для электролобзика,

ПОДРОБНЕЕЕще цены и похожие товары

Набор пилочек для лобзика 6 шт Ryobi 5132002810 15741541

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/1992523/img_id8589616325767075399.jpeg/300×300″>

Щиток направляющий лобзика Metabo 339129320 Производитель: Metabo, Совместимая марка

ПОДРОБНЕЕЕще цены и похожие товары

KRAFTOOL по дереву, EU-хвост., шаг 4 мм, 75 мм, 5 шт., полотна для лобзика 159511-4-S5 тип хвостовика: T-образный, материал обработки: ДСП

ПОДРОБНЕЕЕще цены и похожие товары

metabo / Устройство для крепления лобзиков к направляющим шинам Metabo (631249000), metabo Тип:

ПОДРОБНЕЕЕще цены и похожие товары

Рычаг с роликом ручного лобзика Metabo Производитель: Metabo

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/5194541/img_id444136311537702791.jpeg/300×300″>

Набор пилок для электролобзика Makita А-85787 5 шт. Производитель: Makita, Назначение: для

ПОДРОБНЕЕЕще цены и похожие товары

Набор пилок для электролобзика ЗУБР 1595-S5 5 шт. Производитель: ЗУБР, Назначение: для

ПОДРОБНЕЕЕще цены и похожие товары

mds.yandex.net/get-mpic/6417556/img_id8137607959329591105.jpeg/300×300″>

5 лобзиковых пилок, серия «fast wood», 74/ 4,0 мм Metabo 623649000 Производитель: Metabo, Тип

ПОДРОБНЕЕЕще цены и похожие товары

Стопор лобзика Metabo Производитель: Metabo

ПОДРОБНЕЕЕще цены и похожие товары

Bohrer Пилки для лобзиков Bohrer, по дереву, Т234X HCS 116/91мм, шаг 2-3 мм, 2 шт. тип хвостовика: T-образный, рабочая длина: 90 мм, материал обработки: универсальная

ПОДРОБНЕЕЕще цены и похожие товары

14 930

Точилки для ножей Техностудия Профиль Корпус с основными узлами К03 Expert увеличенным углом Вес:
