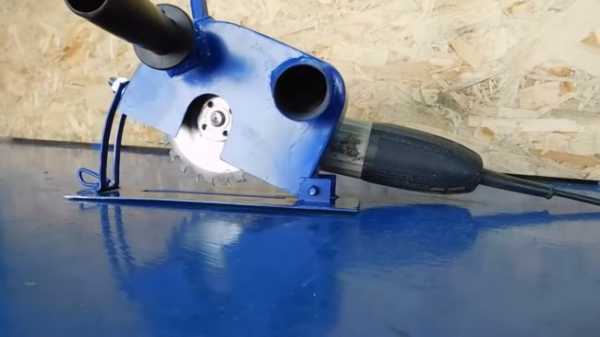

Приспособление для прямолинейной резки болгаркой


Всем привет, в этой инструкции мы разберем, как можно сделать интересную самоделку из болгарки. С помощью нее вы сможете быстро резать материал, делая идеально ровный отрез. Помимо этого подобная конструкция делает обращение с болгаркой гораздо безопаснее, ведь тут установлен хороший щиток, который практически полностью закрывает верхнюю часть режущего диска. А еще при заклинивании болгарки вы не нанесете себе травмы. Особенно это актуально для стальных дисков по дереву, поскольку именно с ними болгарка может заклинить, обычный отрезной диск просто разлетится.

Помимо обычной резки, вы также можете делать пропилы в материале строго определенной глубины. Это очень полезно, когда нужно проделать канавки при изготовлении мебели и так далее. Собирается все довольно просто, а как именно, рассмотрим более подробно!

Материалы и инструменты, которые использовал автор:

Список материалов:
– листовая сталь;
– диск по дереву для болгарки;
– болты и гайки;
– кусок трубы;
– краска.


Список инструментов:
– болгарка;
– дрель;
– сварочный аппарат;
– гаечные ключи;
– бумага, маркер, чертежные принадлежности.

Процесс изготовления самоделки:

Шаг первый. Собираем щиток
Первым делом соберем щиток, это самая тяжелая часть самоделки. На нем будет устанавливаться болгарка. Для изготовления щитка понадобится листовая сталь. Сначала чертим шаблоны на бумаге и вырезаем. Далее аналогично детали вырезаем из стали.

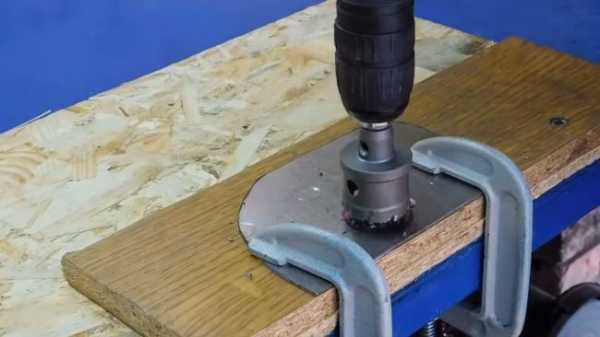

Далее нам понадобится коронка для сверления отверстий. Отверстия нужно просверлить с обеих сторон. То, что в центре щитка, будет нужно для установки болгарки. А второе отверстие нужно для того, чтобы из машины выходили опилки. Сюда впоследствии приваривается кусок трубы.

Вот и все, теперь вы можете сварить щиток.








Шаг второй. Зажим для болгарки
Болгарку мы будем крепить за ту часть, где крепится ее щиток. Сделаем зажим из листовой стали, согнув ее на трубе. Привариваем эту деталь частично, чтобы она гнулась, и ее можно было стягивать винтом с гайкой как хомут.

Обязательно болгарка фиксируется дополнительным болтом, чтобы при нагрузке ее не провернуло. Этот болт заворачивается туда, куда крепится ручка болгарки. Привариваем к щитку соответственное ухо под этот болт.

Шаг третий. Устанавливаем щиток на основу
В качестве основы нам понадобится кусок листовой стали. Щиток должен быть закреплен шарнирно, чтобы его можно было поднимать и опускать, тем самым регулируя глубину проникновения режущего диска. Шарнир можно сделать из гайки, стержня и двух уголков. Привариваем все это дело и смотрим, что получилось.

Шаг четвертый. Фиксатор
Чтобы зафиксировать болгарку под нужным углом ,нам понадобится фиксатор. Автор делает его из стальной пластины, сделав в ней прорезь под болт. Сам болт привариваем к щитку, а пластину к основанию. В итоге вы теперь можете закрутить гайку и зафиксировать станок в нужном положении.

Шаг пятый. Ручка
Чтобы машиной было удобно и безопасно пользоваться, привариваем к станку одну или две гайки. Они позволят закрепить на щитке ручку от болгарки.


Шаг шестой. Завершающие штрихи
В основании вырезаем щелевое отверстие под отрезной диск. Лучше его сделать по шире, чтобы диск не цеплялся за пластину. Ну а далее нам останется все покрасить и собрать самоделку.

Вот и настало время испытаний. Работу машины автор продемонстрировал на фото. Режет инструмент отлично, четко по линии. Теперь это делается быстро, качественно и безопасно. При желании резать можно даже под строительную линейку. Кроме дерева вполне себе можно резать и листовой металл.

На этом все, проект окончен, надеюсь, самоделка вам понравилась. Удачи и творческих вдохновений, если захотите повторить. Не забывайте делиться своими самоделками с нами.

Источник

Становитесь автором сайта, публикуйте собственные статьи, описания самоделок с оплатой за текст. Подробнее здесь.

usamodelkina.ru

Приспособление для УШМ для резки листового металла

При помощи этого простого приспособления для болгарки можно ровно, четко и самое главное — быстро разрезать различные изделия и заготовки из листового металла. Несмотря на то, что эта самоделка очень проста в изготовлении, она достаточно эффективна в работе (особенно, когда предстоит резать большие объемы листового металла).

Процесс изготовления

Для этой самоделки потребуется стальной уголок 35х35 мм с толщиной стенок 3 мм, от которого нужно будет отрезать кусок длиной примерно 12 см. Также потребуется два отрезка уголка 25х25 мм с толщиной стенок 3 мм и длиной по 120 мм — к ним будет крепиться сама болгарка.

Далее на уголках 25х25 мм делаем разметку на одной стороне и отрезаем кусок под углом 45 градусов. Затем два уголка соединяются друг с другом при помощи сварки — это необходимо для того, чтобы ровно просверлить отверстия под крепление корпуса редуктора УШМ.

Сборка конструкции

После нанесения разметки сверлим отверстия диаметром 8 мм, после чего привариваем заготовки к направляющему уголку 35х35 мм, предварительно закрепив боковые стороны на корпусе болгарки. Затем приступаем к сборке приспособления.

Обратите внимание, что нижняя часть редуктора должна совпадать по высоте с основанием направляющего уголка. Затем свариваем элементы конструкции вместе. На последнем этапе останется только покрасить получившуюся приспособу и можно приступать к работе. Процесс резки листового металла при помощи данной самоделки смотрите в видеоролике.

sdelairukami.ru

Приспособление для резки листового металла болгаркой (видео)

Это приспособление для резки мастер сделал, столкнувшись с проблемой, чтобы ровно распустить болгаркой листовой металл на полосы, имея при этом достаточно качественный и ровный край среза. Посмотрел в интернете, как решается этот вопрос, многое позаимствовал, что ты добавил свое. Получился удобный инструмент.

Устройство для аккуратного разрезания металла

Болгарка 1300 ватт, закрепленная на самодельной направляющей при помощи подшипников. Они движутся по квадрату 40 x 40, выполняющему роль рельсы. Получилось 7 штук. С 4 сторон закрепил на рельсе, 2 между ними, и один внизу двигается по плоскости. На направляющей болгарку установил при помощи крепления, зафиксировал ручкой. С другой стороны болтом. Здесь имеются прорези, можно выбирать высоту диска.

Имеется небольшой нюанс.

Чтобы получить качественный рез и избежать того, что закусит диск, нужно очень ровно выставить вертикально УШМ и диск. Боковых креплений для этого недостаточно, потому что болгарка при нагрузке немного меняет свое положение вправо или влево. Для этого мастер сделал следующее. Чтобы этого не было, есть отверстия в крышке болгарки, точно такой же для ручки. В него вкрутил болт, зафиксировал гайкой. В пластине просверлил точно параллельно такое же отверстие, вкрутил болт, с двух сторон зафиксировал гайкой. Выставил ровная вертикальное положение. Затянул две гайки с 2 сторон. Добавил нижний подшипник. Высота была уже известна после фиксации. Получил четыре точки. Болгарка очень прочно и крепко установилась, при движении никаких люфтов, качаний не возникает. Это позволяет резать толстый металл — пятёрка, шестёрка.

В плане безопасности добавил крышку, так как диск лицевой стороны расположен к рабочему. Если диск попадётся некачественный, или его закусит, чтобы, даже если он разлетелся, осколки не попали на человека, добавил защиту. Прикрутил её к родной.

С заменой диска никаких проблем не возникло, расстояние позволяет вставить ключ, открутить гайку, поменять. Добавил верхнюю рельсу. Для чего? Бывает в процессе работы, что диск закусывает или происходит утыкание. Так как обороты большие, вся конструкция вместе с УШМ может слететь с нижней рельсы. Чтобы этого не произошло, добавил эту рельсу. Высота регулируется болтом. Для плавности хода с двух сторон добавил подшипники.

Далее смотрите видео с пятой минуты.

Вадим Иванов.

Направляющая для ровного реза УШМ

Сделаем простое приспособление для болгарки. В голове давно крутилась идея и ее решил воплотить жизнь.

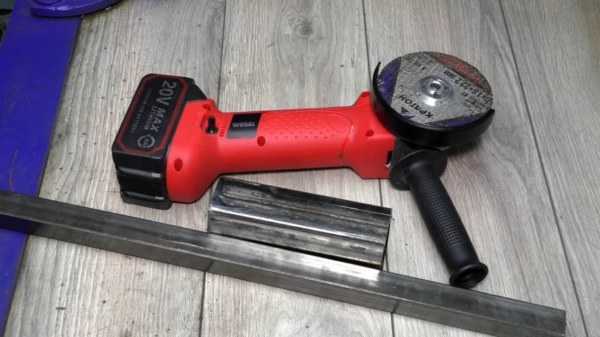

Приспособление простое, поэтому понадобится минимум материалов. Первое и основное — это сама болгарка. Автор самоделки использует аккумуляторную, но она оказалась слабой. Поэтому он рекомендует обычную на 220 вольт.
Кусок профильной трубы 40 на 60 миллиметров и длиной 150 и профильная труба со сторонами 25 миллиметров. Длину можно взять под свои нужды. Например, решил что кусок длиной в 1 метр достаточно.


Начинаем с разметки. Из трубы 40 на 60 нужно выпилить уголок со сторонами 50 на 35 миллиметров.
Вырезаем от остатка трубы. Отрезаем еще две полоски шириной 25 и 20 миллиметров. Когда все заготовки сделаны, переходим к сварке.
Оборачиваем профильную трубу листом бумаги, чтобы сделать зазоры между свариваемыми деталями и трубой. Выставляем все заготовки, как показано видео. Зажимаем при помощи струбцин и прихватываем. Можно все обваривать и зашлифовывать швы.
Деталь на нас получилась.

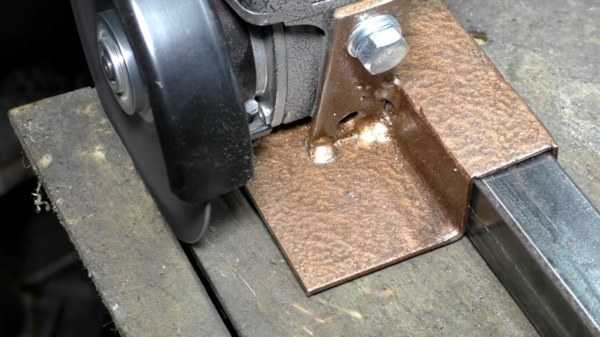

Это шина с кареткой для ровных резов листового металла и не только.
Каретки будем крепить. Наварю две полоски металла с отверстиями под крепления. Приваривать лучше по месту, поэтому прикручиваем полоски к пациенту и прихватываем. А после можно и покрасить.
Устанавливаем шлем и переходим к тестам. Пилить будем кусок 3-миллиметрового металла. Закрепил направляющую шину при помощи двух струбцин.


Приспособление работает. Пожалел, что установил каретку на аккумуляторную УШМ. Она намного слабее сетевой. Скорее всего каретку в последствии переделаем под сетевую с диском 125 миллиметров.
Ровный рез получается при помощи приспособления.

Видео Китай Мастер

izobreteniya.net

Резка листового металла приспособлением для болгарки

Болгарка представляет собой универсальный инструмент, которым можно резать плитку, камень, металл. Еще она подходит для шлифования поверхностей. Разносторонность данного инструмента заключается в том, что его можно переделать в стационарный станок.

В ряде случаев требуется такая конструкция, которая одновременно бы совмещала в себе функции болгарки и отрезного станка. Проблема может быть решена покупкой отдельного станка, но это будут лишние затраты. К тому же подобные конструкции делаются из дюрали, которая плохо фиксирует болгарку, в результате чего работа получается некачественной. Проблема может быть решена путем изготовления специального приспособления. Сделать это можно своими руками.

Назначение приспособы для резки металла и ее устройство

Приспособа для болгарки изготавливается для выполнения следующих задач:

  • ровная нарезка ножевой стали;
  • нарезка долов на клинках.

Приспособа для болгарки

Самостоятельно изготовленная приспособа для резки листового металла включает в себя следующие составные части:

  • воздухозаборник, удаляющий пыль;
  • зажимная каретка с ручкой;
  • маятниковый механизм с диском.

Воздухозаборник удаляет пыль. Он подсоединяется к стружкопылесосу при помощи шланга. При работе устройства пыль попадает в шланг и по нему движется в стружкопылесос, который препятствует загрязнению воздуха в помещении.

Зажимная каретка с ручкой состоит из пластины, имеющей толщину 3 мм, длину 15,5 см, ширину 11 см. Посередине пластины имеется резьба М8 для фиксирования ручки. На пластине имеется два пропила. Под пластиной находятся два стальных сечения, внутри квадратов проделаны отверстия с резьбой М6, на резьбу устанавливаются подшипники, под которые в качестве осей используются винты диаметром 6 мм.

Обычно используется 6 винтов для зажимной каретки. Ручка каретки представляет собой съемный механизм, предназначенный для большего удобства при работе с болгаркой. Сама каретка в процессе, когда происходит резка металла, скользит по направляющей.

Каретка для болгарки

 Инструменты, необходимые для изготовления приспособы

Для изготовления приспособлений для болгарок для резки листового металла требуются специальные насадки. Их можно изготовить самостоятельно. Понадобятся следующие инструменты:

  • металлический уголок;
  • электрическая дрель со сверлами;
  • пластина из дюралевой стали;
  • диски, диаметр которых 125 мм.;
  • саморезы;
  • бруски из дерева.

Общий порядок работы по изготовлению приспособления

Для начала берется металл, и из него вырезается пластина. Затем из получившейся пластины изготавливается угол. Для этого сначала делается треугольный вырез, а затем заготовка сгибается под углом 900.

В металлической пластине делается 6 отверстий с выемками. Отверстия необходимы для вкручивания в них саморезов, с помощью которых можно установить уголки и рукоятку. Выемки в отверстиях необходимы для шляпок шурупов. Оптимальный размер элементов крепежа — 3*35 мм.

Далее, в конструкцию вставляется металлическая пластина. Подобные приспособления закрепляются саморезами 3*20 мм.

Затем устанавливаются уголки из металла. Важно то, под каким углом разогнут первый уголок. Он должен быть разогнут под углом 600. В противном случае, конструкцию не удастся зафиксировать. Когда уголки будут установлены, на них закрепляются инструменты.

Чтобы части конструкции и сам инструмент соединялись, применяют болты с гайками с одной стороны, с другой — ручку. Болты с гайками нужны для предотвращения откручивания винта самой конструкции при резании металла.

Необходимость станины

Любая болгарка нуждается в станине. Станинами называют приспособления, облегчающие работу мастера и позволяющие ему производить резку материалов без лишних усилий.

Изготовление станины происходит следующим образом:

  • изготовление ящика из дерева;
  • удаление кожуха болгарки;
  • установка диска на инструмент;
  • фиксация диска к боковой стенке самого приспособления;
  • установка отметки в месте зазора.

Другие варианты приспособлений для болгарки

С целью удобства работы для УШМ (угловых шлифовальных машин) предусмотрены тиски или верстак. Данные устройства позволяют неподвижно фиксировать сам инструмент.

Путем установки отдельного диска болгарку можно переоборудовать в точильный станок, фиксируемый при помощи крепления.

Удобным способом является установка дисковой пилорамы из болгарки. В итоге получается станок для распилки, предназначенный для сезонной работы, который быстро разбирается при необходимости.

Пилорама из болгарки

Из болгарки можно изготовить стусло. Для этого понадобится сделать поворотной столешницу под УШМ. Затем, столешницу закрепляют под нужным углом, устанавливают диск и выполняют нарезку любого материла. Таким инструментом можно нарезать материалы из дерева, металла, камня.

Если вал болгарки вывести в отверстие верстака и надеть на него патрон для фрезерных головок, то получится стационарная болгарка с фрезером.

При закреплении упора, в котором есть прорези, поперек самого диска появляется возможность обработки металлических деталей, держа в руках само изделие.

Болгарку можно применять и в виде штробореза. Для этого потребуется насадка с прочным основанием. С таким приспособлением можно разрезать стены. При этом устройство будет перемещаться по стене более плавно, а при работе не потребуется приложения слишком больших физических усилий. Рекомендуется оснащать штроборез закрытым чехлом с отверстием, предназначенным для подсоединения его к стружкопылесосу.

Штроборез из болгарки

Изготовление транспортира для болгарки

Транспортир является необходимым приспособлением для болгарки. Он полезен для резки металла. Данное устройство позволяет точно рассчитать угол резки. Его можно сделать самостоятельно. Транспортир состоит из следующих частей:

  • петли;
  • уголка;
  • болта.

Работа транспортира проходит по следующим этапам:

  • установка направляющего уголка на плитку;
  • плотное прижатие самой заготовки к его полкам;
  • резка металла с несильным надавливанием на режущие элементы диска.

Перед началом изготовления любого приспособления для болгарки рекомендуется составлять подробные чертежи деталей и самого процесса установки.

Видео по теме: Станина для болгарки

promzn.ru

Приспособление для резки любых трубок своими руками

Очень удобный инструмент для резки медных, алюминиевых и полипропиленовых трубок. Благодаря регулировке, которая поджимает нож при резке, это приспособление работает с разными диаметрами. Место среза получается равномерным, что удобно для дальнейшей работы с материалом.

Изготовить данное приспособление можно самостоятельно, приобрести нужно только ролик от трубореза. Эта самоделка отличается от заводских аналогов большей универсальностью и надёжностью.

sdelairukami.ru

стойка для точного реза, кожух-пылесборник

Возможности болгарки можно расширить не только за счет различных насадок, но и установив ее на специальные самодельные приспособления. В результате можно получить отрезной станок, с помощью которого появляется возможность точной резки металлических заготовок под любым углом. Кроме этого, болгарку можно установить на каретку, и использовать получившийся станок для резки листовой стали.

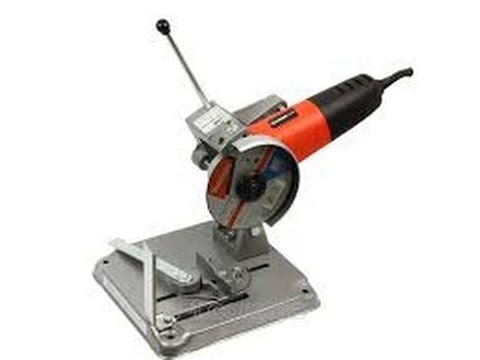

Отрезной станок из болгарки

Для того, чтобы понять, как из угловой шлифовальной машины (УШМ) сделать отрезной станок, можно посмотреть в интернете различные чертежи. Но они мало чем помогут, поскольку все размеры деталей все равно придется подбирать, исходя из размеров имеющейся в наличии у вас болгарки. Варианты исполнения приспособлений могут быть как простые, так и более сложные, требующие умения обращаться со сварочным аппаратом.

Вариант 1

Чтобы сделать данную приспособу для болгарки, потребуются навыки сварщика. Итак, нужно сделать следующее.

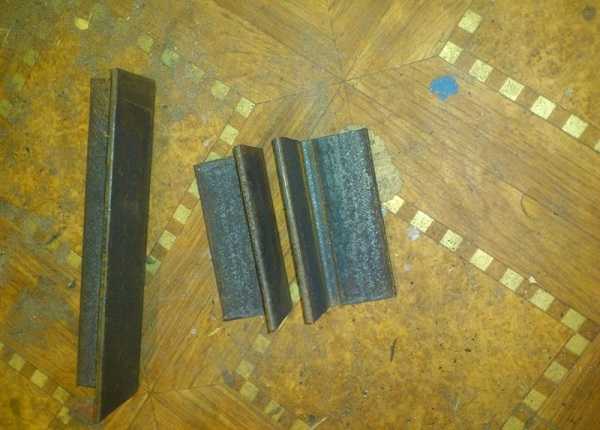

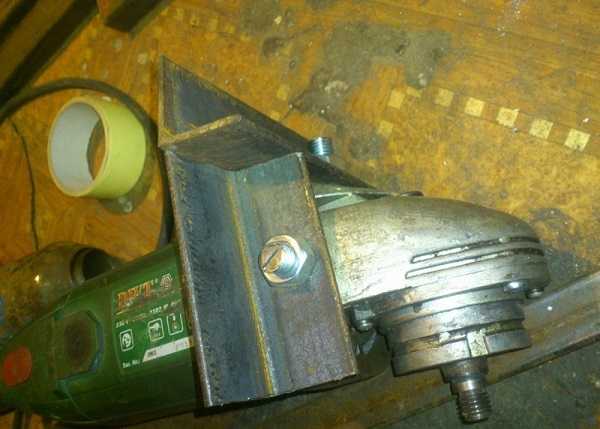

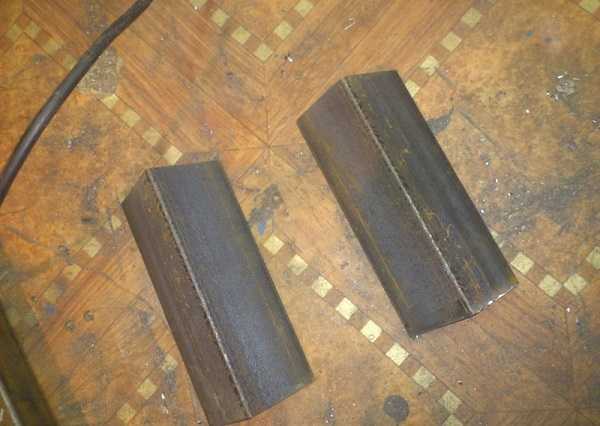

Сначала отрежьте от уголка (50х50 мм) 2 небольших куска. Размер их подбирается, исходя из габаритов блока редуктора вашей УШМ.

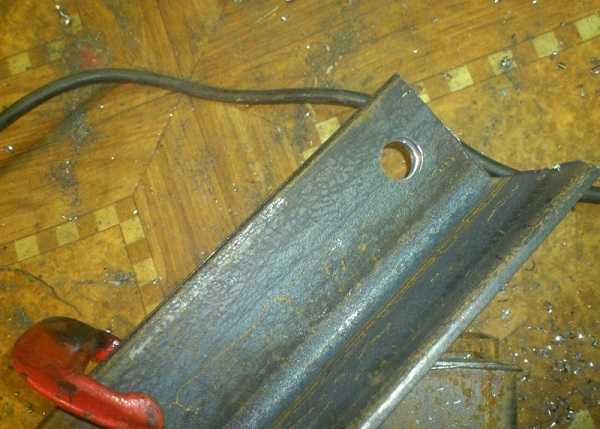

Далее, просверлите в них отверстия диаметром 14 мм и прикрутите уголки к УШМ, как показано на следующем фото. Если у вас нет подходящих болтов, то можно использовать шпильки с резьбой М14. Только будьте внимательны, чтобы болты были не слишком длинными. Иначе в некоторых моделях УШМ они могут цепляться за крыльчатку, находящуюся в корпусе редуктора.

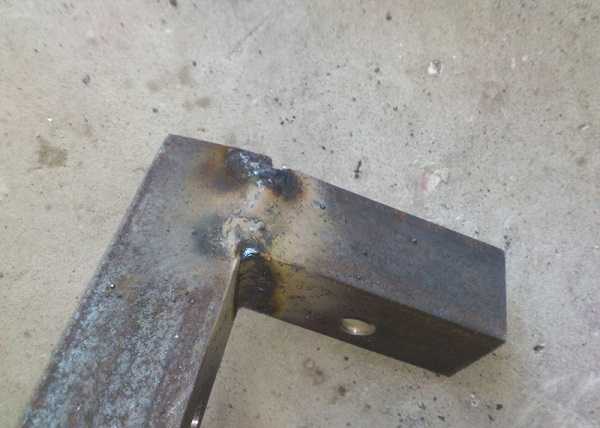

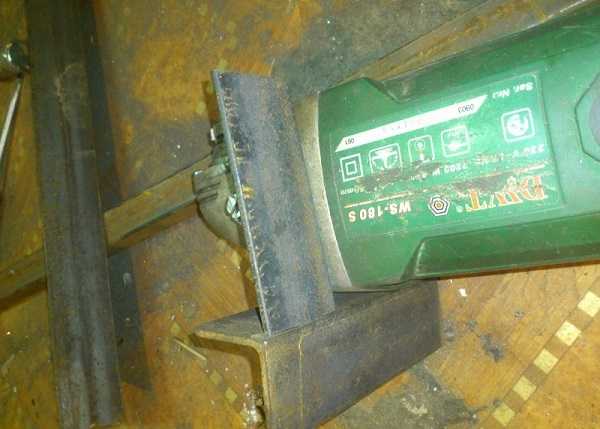

Не снимая уголки с болгарки, прихватите их сваркой. После этого, уголки можно снять и хорошо обварить.

Зачистите сварные швы шлифовальной насадкой для болгарки.

Затем нужно изготовить вращающуюся опору для рычага, на котором будет закреплен аппарат. Для этого подберите 2 трубы таких диаметров, чтобы одна могла без особых усилий входить другую.

Для более точного реза на трубки можно приклеить малярный скотч и начертить на нем линию.

Затем, проворачивая трубку, аккуратно разрежьте ее УШМ. Отрезок трубы меньшего диаметра должен быть короче на 20 мм (толщина 2-х подшипников) — она будет служить распоркой.

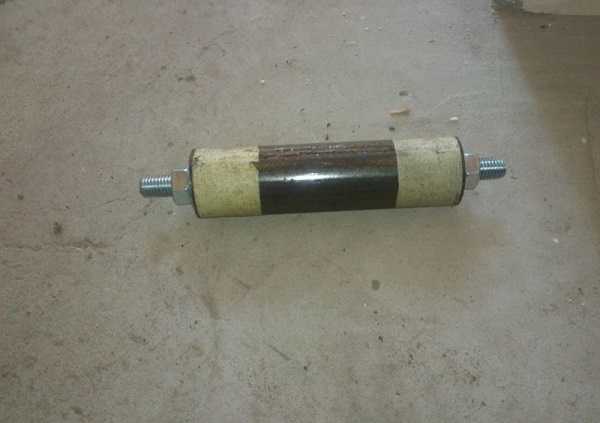

Подберите для более толстой трубы 2 подходящих под ее внутренний диаметр подшипника. После этого, вставьте тонкую трубку в толстую и запрессуйте с обеих сторон подшипники.

Затем в подшипники вставьте шпильку. Перед гайкой нужно обязательно проложить шайбу.

Когда поворотный механизм будет готов, к нему нужно приварить небольшой отрезок уголка.

На следующем этапе делается стойка для поворотного механизма из того же уголка 50х50 мм. Чтобы отрезки получились одинаковой длины, уголки можно стянуть струбциной и обрезать.

Также, не раскручивая струбцину, их можно сразу и просверлить.

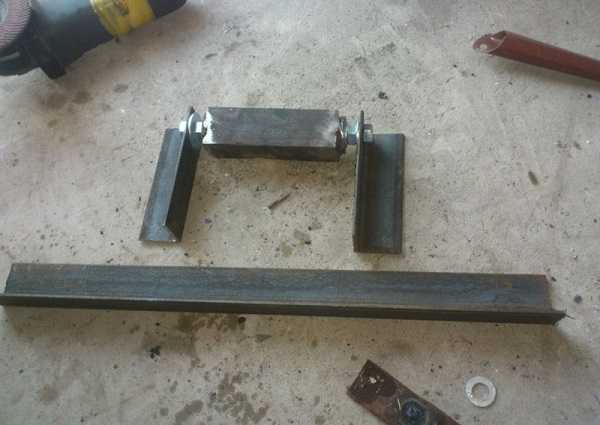

Прикрепите уголки с просверленными отверстиями к уже готовому поворотному блоку с помощью гаек.

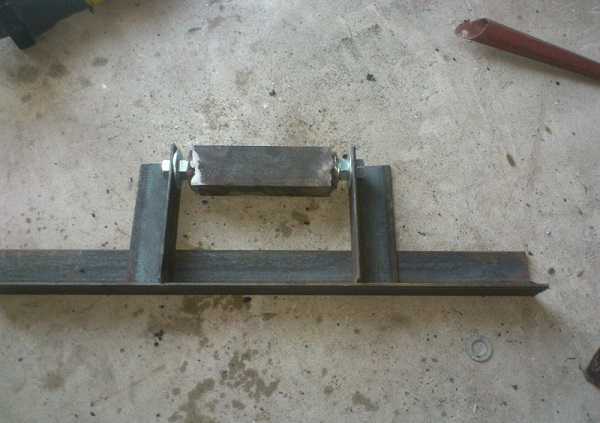

К данной стойке приварите уголок подлиннее, как показано на следующих фото.

Теперь необходимо определиться с длиной рычага, на котором будет закреплена УШМ. Делается это методом подбора, исходя из габаритов вашей болгарки. Можно на столе разложить детали и вычислить приблизительные размеры рычага, который лучше сделать из 2-х отрезков квадратной профильной трубы 20х20 мм.

Трубы также необходимо зажать струбциной и обрезать до одинаковых размеров.

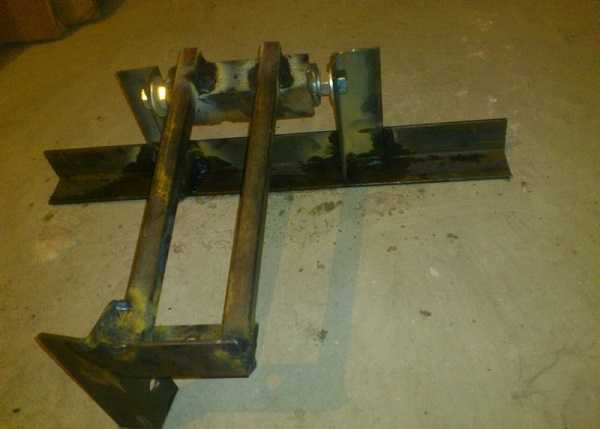

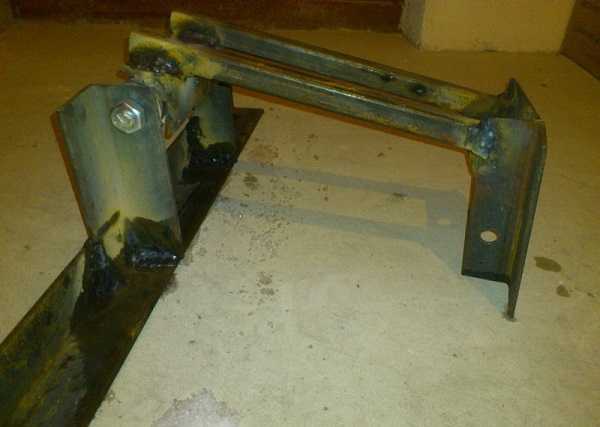

После того, как все детали будут готовы, их можно сварить между собой, как показано на следующих фотографиях.

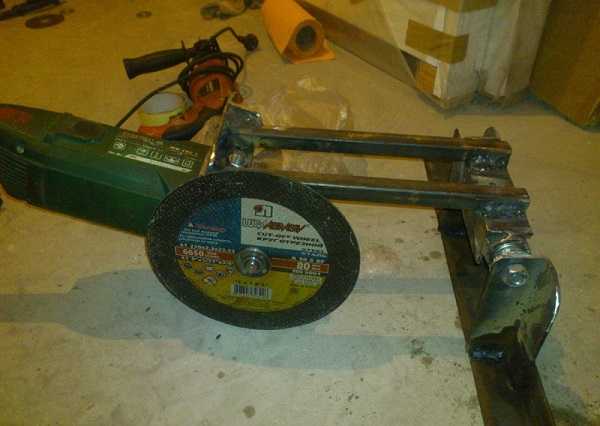

На следующем этапе можно прикрепить к готовой конструкции УШМ и еще раз проверить, что из этого получилось.

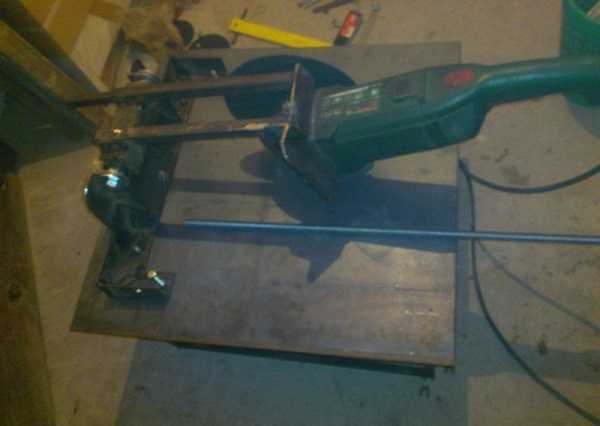

Готовый маятниковый механизм для болгарки легко устанавливается на любой плоской поверхности, например, на верстаке. Также данную конструкцию можно установить на специально сделанный для нее стол. Для более жесткого крепления механизма можно с двух сторон длинного уголка приварить небольшие отрезки уголков, и просверлить в них отверстия.

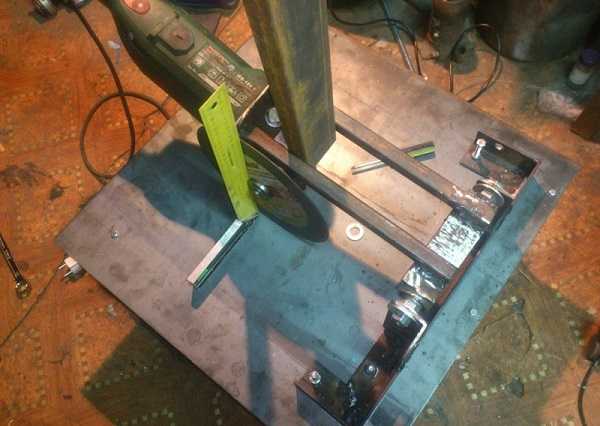

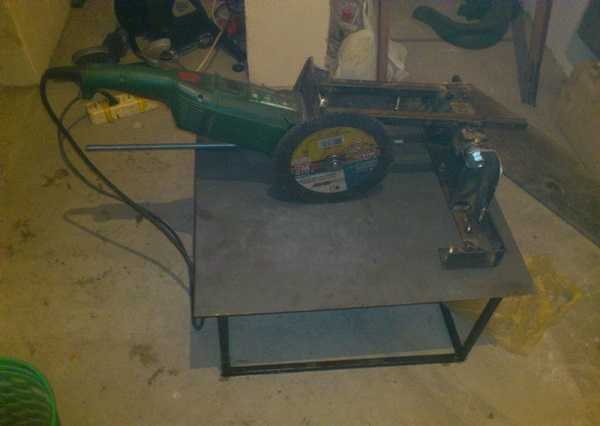

На следующих фото можно увидеть, как закрепляется на столе (в данном случае используется металлическая станина) готовое приспособление для УШМ.

Очень важно выставить прямой угол между плоскостью отрезного диска и плоскостью стола. Поставьте угольник на стол и пододвиньте его к абразивному кругу, установленному на УШМ. Если изначально у вас получилось сварить приспособление так, чтобы угол между плоскостями был 90 градусов, то это хорошо. Если вы заметили отклонение от прямого угла в ту или иную сторону, то исправить ситуацию можно с помощью лома или длинной профильной трубы, например, 60х20 мм.

Чтобы деталь при резке не сдвигалась с места, на стол можно прикрутить уголок, который будет служить упором. Также для точного реза стол легко усовершенствуется простыми тисками, изготовленными из приваренной к нему гайки и вкрученной в нее шпильки необходимой длины.

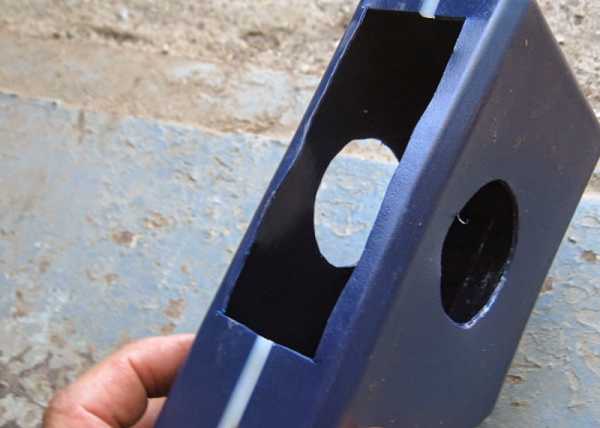

Далее необходимо изготовить защитный кожух. Делается он с учетом максимального диаметра отрезного диска, который допустимо ставить на конкретную модель углошлифовальной машины. Чтобы проще определиться с размерами кожуха и местами для его крепления, можно сначала сделать шаблон, например, из куска картона.

  1. Из жести требуется вырезать 2 заготовки для будущего кожуха.
  2. Прикрутите к одной из заготовок алюминиевый уголок. С его помощью кожух будет крепиться к штанге приспособления.
  3. Скрутите 2 половинки между собой.
  4. На штанге маятникового механизма просверлите отверстия для уголка, закрепленного на кожухе, нарежьте в них резьбу и прикрутите защитный кожух.

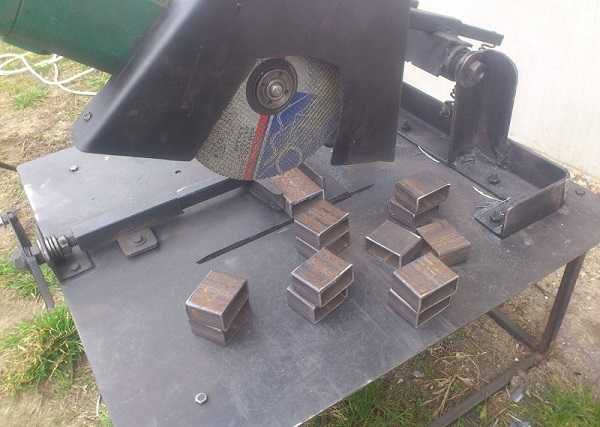

В данном случае кожух будет служить еще и ограничителем для режущего инструмента, не позволяющим ему чрезмерно углубиться в стол во время обработки детали.

Не лишним будет, если для рычага с закрепленной на нем болгаркой сделать подпружинивание. В данном случае сделать это просто: вставьте с обратной стороны штанги трубку меньшего размера и прикрепите к ней пружину, как показано на следующем фото.

На этом изготовление отрезного станка своими руками, в котором в качестве привода используется угловая шлифмашина, можно считать завершенным.

Вариант 2

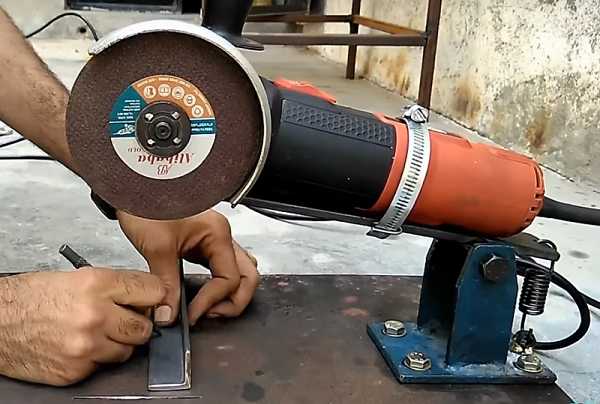

Очередной вариант приспособления для болгарки, с помощью которого можно будет резать металлические заготовки, делается следующим образом.

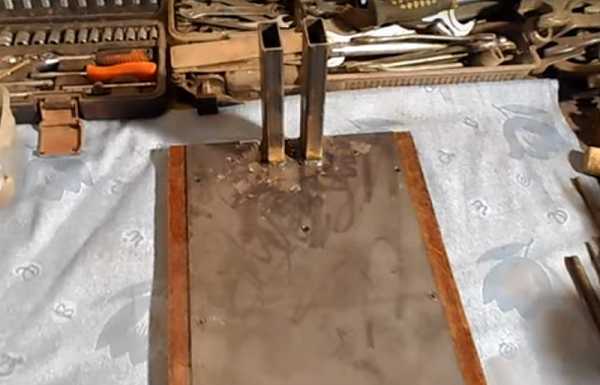

  1. Возьмите 2 отрезка профильной трубы одинаковый высоты и приварите их к предварительно вырезанному из листового металла прямоугольнику.
  2. Просверлите в 2-х стойках и в рычаге (длина подбирается экспериментально) отверстия, после чего закрепите последний с помощью болта, как показано на фото ниже.
  3. К задней части рычага приделайте пружину.
  4. В предполагаемом месте крепления УШМ на штанге просверлите сквозное отверстие.
  5. Теперь можно закрепить болгарку на столе.

Таким образом, получился простой отрезной станок. Для придания дополнительной жесткости креплению аппарата к рычагу можно использовать хомуты, предварительно проложив между корпусом угловой шлифмашины и трубой, например, деревянный брусок.

Для точной резки, чтобы заготовка не смещалась, потребуется к столу прикрутить уголок.

Для маленькой болгарки также подойдет похожий вариант приспособления, только крепиться УШМ будет на металлической полосе: с одной стороны болтом к самой УШМ, а с другой – с помощью хомута.

Для мощной УШМ приспособа делается по тому же принципу, но из профилей большего размера, чем на рисунках выше.

Использовать гантели в качестве противовеса не обязательно. Достаточно найти подходящую пружину.

Вариант 3

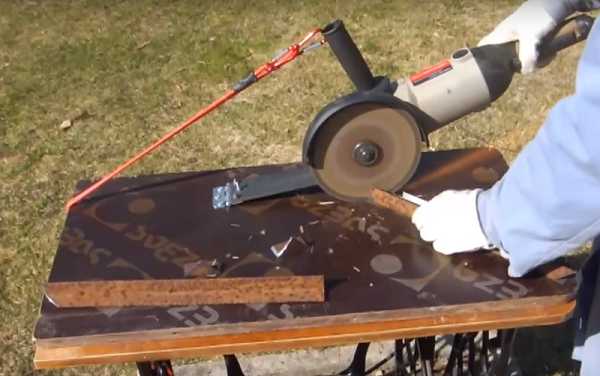

Данный вариант приспособления является самым простым для изготовления своими руками. Он делается без традиционной подставки (стойки) для поворотного блока. Вам понадобится всего лишь один дверной навес, металлическая полоса и резинка (можно использовать резинку от ручного эспандера).

Конструкция делается следующим образом:

  • в металлической полосе с одной стороны просверлите отверстия под дверной навес, а с другой – под болт, с помощью которого будет осуществляться крепление полосы к болгарке;
  • прикрутите к полосе углошлифовальную машину и навес;
  • прикрутите навес к столу;
  • закрепите один конец резинки за край стола, а другой – за держатель (рукоятку) УШМ.

Буквально за несколько минут вы получите качественный отрезной станок. Данное приспособление является еще и мобильным, потому что его можно носить с собой в чемодане с инструментами, и, при необходимости, монтировать на любой плоской поверхности.

Устанавливая данную приспособу, не забывайте закреплять на столе уголок для упора в него обрабатываемой детали.

Резка листовой тали с помощью УШМ

Для резки листового металла потребуется приобрести специальную каретку, которая двигается по направляющей (профильной квадратной трубе).

Но как показывает практика, стоимость хорошей каретки является высокой (больше 100 долларов), поэтому ее можно изготовить своими руками. Поскольку данный процесс довольно сложный для описания, понять технологию изготовления данного слайдера можно из этого видео. С помощью приспособления можно резать не только сталь, но и керамическую плитку, и керамогранит.

Следует учесть, что при резке керамики образуется много пыли. Поэтому к кожуху болгарки рекомендуется приспособить пылесборник с патрубком под пылесос.

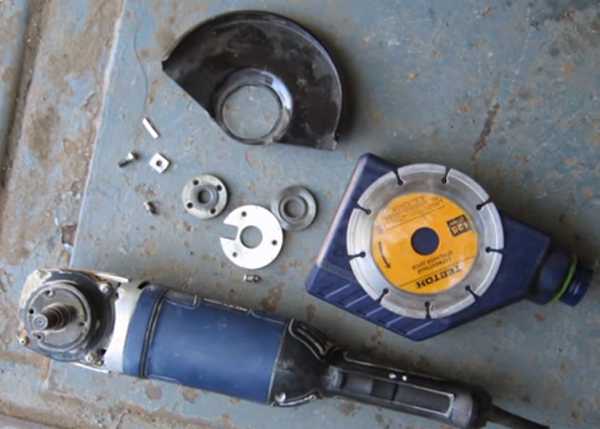

Как сделать самодельный пылесборник

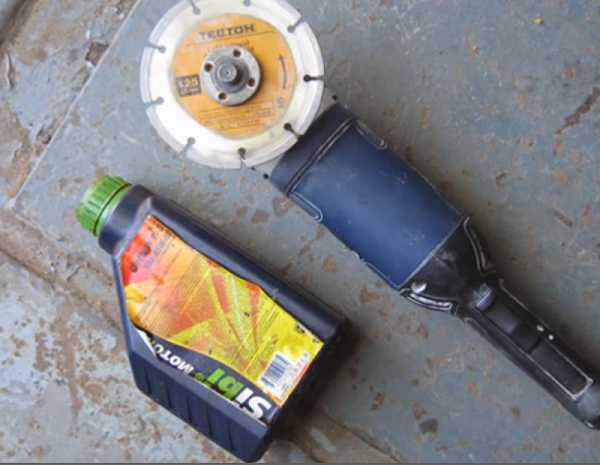

Простейший пылесборник для УШМ можно сделать из пластиковой бутылки от моторного масла.

Делается насадка следующим образом.

  1. Приложите к емкости диск такого диаметра, который будет использоваться при резке, и сделайте разметку: разместите диск так, чтобы края его не цеплялись за кожух, и наметьте центр.
  2. Вырежьте в боковой части бутылки квадратное отверстие с помощью канцелярского ножа.
  3. Также следует вырезать 2 отверстия друг напротив друга, в месте, где вы обозначили центр.
  4. Прикрутите пылесборник к болгарке, используя штатные отверстия для крепления кожуха, и на горловину бутылки оденьте шланг от пылесоса.
  5. Оденьте на вал УШМ отрезной диск.
  6. Отверстие, которое используется для удобства при замене инструмента, можно закрыть небольшим куском пластика.

После этих несложных действий можно использовать болгарку для обработки материалов, при резке которых создается много пыли.

tehnika.expert

Приспособление для быстрой резки изоляции кабеля

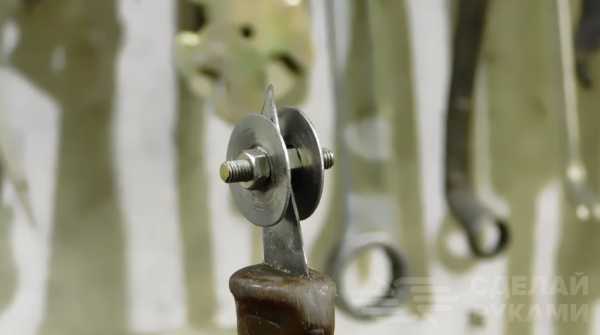

При помощи данного самодельного приспособления можно быстро разрезать вдоль электрический кабель разного диаметра. Вы сможете достаточно легко и без особых проблем очистить провода от изоляции, не затрачивая на этот процесс много времени.

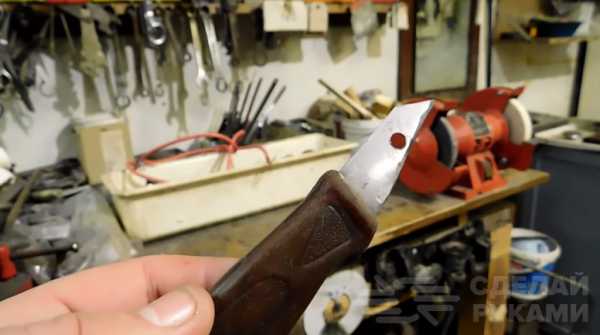

В качестве основы для этой самоделки подойдет старый кухонный нож. Помимо этого, потребуется также один маленький болт или шпилька М5, две шайбы с большим отверстием и четыре гайки. Вот из таких простых материалов, которые есть в каждой мастерской, можно изготовить полезную самоделку.

Основные этапы работ

Первым делом нужно просверлить в старом ноже отверстие диаметром 5 мм под болт М5. Можно, конечно, использовать другой болт, тогда и отверстие должно быть подходящего диаметра. Затем надо обрезать лишнюю часть ножа под углом 45 градусов.

Оставшийся «огрызок» клинка ножа необходимо заточить на наждачном станке. Пытаться сделать идеальную заточку не нужно, но желательно, чтобы лезвие было острым, иначе плохо будет резать изоляцию кабеля.

Затем вставляем шпильку или кусок болта без шляпки диаметром 5 мм в просверленное отверстие, и фиксируем с помощью четырех гаек (по две штуки на каждую сторону). Кстати, для удобства две крайние гайки можно использовать барашкового типа.

Теперь самодельное приспособление для быстрой резки изоляции кабеля и проводов полностью готово к использованию. Подробный процесс изготовления данной самоделки можно посмотреть в видеоролике на сайте.

sdelairukami.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
