Принцип работы задвижки: Устройство и принцип работы разных типов задвижек

Содержание

Устройство клиновой задвижки: виды, принцип работы

Запорная арматура — обязательный элемент любого трубопровода. Ее назначение — частичное или полное перекрытие потока рабочей среды. По конструкции запорная арматура может быть самой разной: на сегодняшний день существуют десятки разновидностей кранов, вентилей других подобных устройств. Одним из вариантов запирающего оборудования является клиновая задвижка.

Где применяются клиновые задвижки

Принцип работы клиновой задвижки прост, а ее устройство наделяет оборудование надежностью и долговечностью, поэтому сфера применения запорной арматуры достаточно широка. Задвижки могут иметь разный размер и доходить до 2 м в диаметре. Их можно устанавливать и на внутридомовые системы, и на магистральные трубопроводы.

Работать клиновые задвижки способны в широком диапазоне давлений и температур. Их можно использовать в системах с давлением до 2 МПа и при температуре свыше 500 градусов. Они подходят для контакта с жидкими и газообразными рабочими средами, а также выдерживают воздействие агрессивных веществ, в частности нефти и нефтепродуктов.

Устройства с клиновой задвижкой могут управляться:

  • вручную,
  • автоматически.

Задвижки клиновые с ручным устройством управления проще и дешевле. Их монтируют на легкодоступных участках трубопроводов. Автоматизированную запорную арматуру устанавливают в удаленных или труднодоступных местах, куда тяжело или долго добраться при необходимости регулирования или перекрытия потока жидкости или газа.

Принцип работы клиновых задвижек

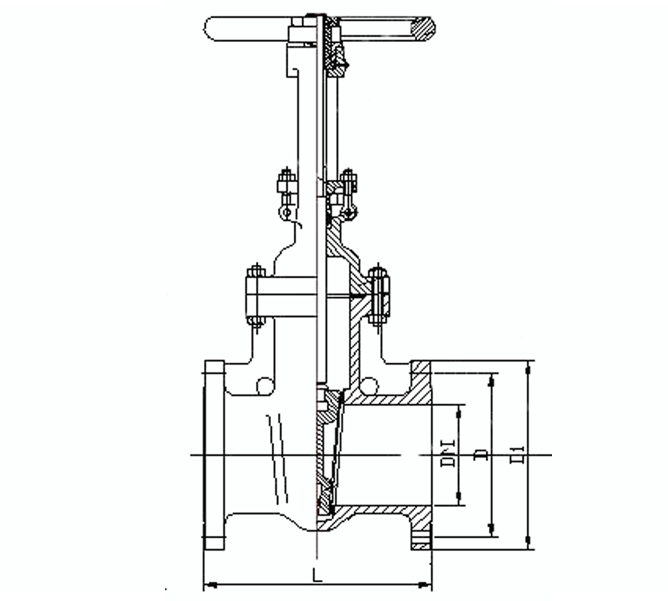

Типовое устройство клиновой задвижки представлено на рисунке.

На конструкции клиновой задвижки цифрами обозначены:

  1. корпус;
  2. крышка;
  3. шпиндель;
  4. клиновой запирающий элемент;
  5. направляющие клина;
  6. гайка;
  7. втулка с 0-образными сальниками;
  8. 0-образные сальники;
  9. резиновая манжета;
  10. кольцо;
  11. пыльник;
  12. прокладка;
  13. болты крепления крышки;
  14. защитное кольцо;
  15. шайбы.

Принцип работы клиновой задвижки зависит от того, выдвигается ли у устройства клин. Наиболее распространенным видом запорной арматуры этого класса является та, у которой шток не выдвигается. У таких конструкций винтовая часть располагается внутри, и они работают по принципу домкрата. Клиновые задвижки с выдвижным устройством позволяют регулировать положение затвора.

Что касается материалов, то конструкция клиновой задвижки может быть изготовлена из стали или чугуна. Выбирать изделия необходимо, опираясь на особенности рабочей среды и характеристики трубопровода.

Вам будет интересно:

Колесные погрузчики Case получили новую систему управления
450-километровая пробка из тракторов: в Нидерландах очередная акция протеста
Спецтехникой Bobcat можно будет управлять с телефона
Новый роторный смеситель RM400 будет выпущен в 2020 году
Бульдозер гусеничный: как выбрать надежную технику
Какие бывают трактора: фото, классификация и виды

Самое интересное о спецтехнике читайте в разделе "Новости спецтехники"!

Конструкция и принцип работы задвижки чугунной

Чугунная задвижка – очень популярная разновидность запорной арматуры, которая позволяет надежно перекрыть поток.

Она широко применяется в различных типах трубопроводов – для транспортировки воды, газов, нефтепродуктов, других жидких и газообразных сред в промышленности, коммунальном, сельском хозяйстве, энергетике и т.д. Такое распространение изделие получило благодаря простой и надежной конструкции, а также долговечности и универсальности.

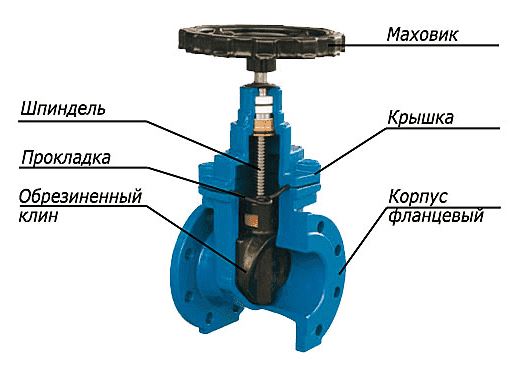

Конструкция детали

Конструкция чугунной задвижки достаточно простая и состоит из таких элементов:

  • клин (шибер) – основной запорный элемент, который непосредственно перекрывает поток среды. Бывает одно- и двухдисковый, иногда покрывается слоем резины для обеспечения максимальной герметичности и защиты от коррозии;
  • корпус и крышка – могут изготавливаться из чугуна, стали или латуни, защищают конструкцию от повреждений;
  • шпиндель или шток – благодаря нему запорный элемент перемещается внутри задвижки и обеспечивает открытие или закрытие просвета для регулировки тока среды;
  • вентиль или редукторный привод – служит для управления деталью, позволяет открывать или закрывать поток.
    Управление может быть ручным или с помощью электропривода.

Монтируется данная запорная арматура к трубопроводу с помощью фланцевого, муфтового крепления или приваривается. Как видно, устройство задвижки чугунной достаточно простое, это упрощает ее ремонт и обслуживание, а также обеспечивает долгий срок службы.

Принцип действия

Принцип действия задвижки чугунной следующий: в закрытом состоянии запорный элемент (клин или шибер) расположен между двумя седлами, которые могут быть установлены параллельно или под небольшим углом друг к другу. В таком положении клин герметично перекрывает просвет трубопровода, и среда не может пройти через механизм. При повороте вентиля запорный элемент с помощью шпинделя движется перпендикулярно потоку вверх, открывая просвет трубы, и жидкость или газ спокойно проходят. Для перекрытия достаточно снова повернуть вентиль, чтобы клин опустился на свое место.

Разновидности рабочих элементов задвижки

Сегодня можно встретить несколько типов чугунных задвижек, которые различаются конструкцией запорного органа:

  • с жестким клином – обеспечивает максимальную герметичность, однако требует высокой точности работы, и полного совпадения угла запорного элемента и сёдел. Основные недостатки – иногда заклинивает и наблюдаются сложности с открытием при колебаниях температур среды;
  • с двухдисковым клином – принцип работы задвижки этого типа обусловлен специальным запорным элементом, состоящим из двух прочно скрепленных металлических клиньев. По сравнению с жёстким, такой механизм существенно снижает вероятность заклинивания и менее подвержен коррозии и влиянию окружающей среды;
  • с обрезиненным клином – диск покрыт слоем резины, которая повышает герметичность чугунной задвижки, а также защищает элемент от коррозии. Подходит для транспортировки сред повышенной агрессивности;
  • с упругим клином – напоминает двухдисковый, только рабочие органы соединены друг с другом упругим элементом. Это позволяет снизить влияние деформации корпуса и перепадов температур на герметичность задвижки, при этом конструкция более простая, чем у детали с двумя дисками.

Кроме того, есть еще шиберная задвижка, где главный запорный элемент выполнен в виде ножа, что позволяет надежно перекрывать поток даже сыпучих веществ или жидкостей с твердыми примесями.

© ТД "ПАТ"

Клиновая задвижка как вид запорного механизма: виды и применение

Запорная арматура, установленная на трубопроводах, управляет потоком перекачиваемых жидкостей и газов. Один из видов запорных элементов — устройство в форме клина, называется клиновой задвижкой, которая используется исключительно как запирающая конструкция, но не применяется для регулирования потока, поскольку имеет только два положения «открыто» и «закрыто».

Сферы применения задвижек

Клиновые задвижки устанавливают в конце трубопровода, а также в местах перекрытия движения рабочей среды для выполнения технологических и аварийных работ.

Этот вид запорной аппаратуры изготавливают в широком диапазоне условных диаметров и рабочих давлений под все типоразмеры трубопроводов, поэтому они используются в различных трубопроводах.

Задвижки с упругим клиновым затвором обеспечивают надежное перекрытие скоростных потоков и способны работать под высоким давлением.

Нашли применение в нефтяной и газовой промышленности.

Задвижки этого типа используют химические предприятия, имеющие технологические линии по прокачке агрессивных растворов.

Хозяйствам горячего теплоснабжения подходит разделительная клиновая задвижка, затвор которой разделен на 2 части, для увеличения диапазона смещения. Это позволяет компенсировать тепловые расширения. Можно применять на паровых линиях.

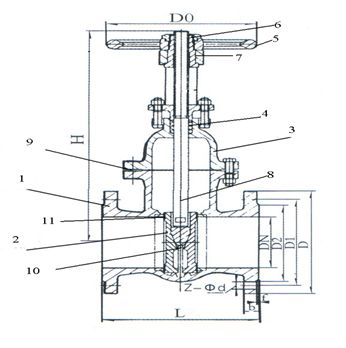

Устройство и принцип действия

Основные детали клиновых задвижек

  • корпус,
  • затвор,
  • шток,
  • штурвал,
  • сальниковый узел,
  • крышка корпуса,
  • направляющий диск.

Устройство работает по принципу винтового домкрата: вращение штурвала влево перемещает шток вверх вместе с затвором.

Направляющий диск (их два по обе стороны затвора) запрессован в посадочное гнездо под углом. Оба диска образуют форму клина. Положение между направляющими дисками занимает круглый плоский затвор.

Такая конструкция обеспечивает герметичное перекрытие потока, даже при высоких давлениях и скорости.

По способу линейного перемещения клинового затвора задвижки бывают с выдвижным и невыдвижным штоком.

Задвижка с выдвижным штоком

Задвижка с выдвижным штоком позволяет контролировать положение затвора по выдвинутой части штока во время вращения штурвала.

Линейное перемещение штока действует по принципу винтового домкрата, используя вращение штурвала. Шток при этом выдвигается вверх, увлекая затвор, который скользит вдоль пластин, заходит в пространство корпуса под крышкой.

Вращение открытия выполняют влево. Закрытие по часовой стрелке – вправо.

Сальниковое уплотнение прижимается крышкой, которая упирается в прижимную втулку, надетую на шток. Если поджать гайки, то крышка упрется в прижимную втулку, которая будет поджимать сальники штока.

Обратите внимание! Сальниковый узел надо периодически поджимать, потому что уплотнение изнашивается. Если этого не делать появятся пропуски через сальниковый узел. Выдвижной шток контролируется высотой хода.

Задвижка с невыдвижным штоком

Чтобы открыть затвор — производят вращение штурвала по часовой стрелке. Конструкция уменьшает длину штока, убрав винтовую часть внутрь корпуса.

При использовании задвижки с невыдвижным штоком при вращении маховика трудно определить позицию затвора, поэтому перед монтажом важно проверить число оборотов от позиции «закрыто» до «открыто», затем нанести на штурвале стрелку вращения, позицию, число оборотов для удобства использования.

Принцип действия задвижки с не выдвигающимся штоком напоминает работу съемника: винтовая часть штока вворачивается в затвор, и он по направляющим дискам входит в пространство корпуса под крышку.

Плюсы и минусы клиновых задвижек

Простая конструкция не вызывает сложностей в использовании, управление не требует особых усилий.

При этом популярность клиновых задвижек объясняется целым рядом достоинств:

  • точное позиционирование положения «открыто» и «закрыто»;
  • перекрытие даже высокоскоростных потоков;
  • герметизация канала без дополнительных усилий на маховике;
  • перепад давления в открытом положении почти не изменяется;
  • в открытом положении затвор расположен выше потока жидкости и не разрушается абразивными частицами.

При всем этом, конструкция имеет свои минусы:

  • требует дополнительное место для размещения поднятого затвора;
  • ручное управление открытием-закрытием происходит медленно;
  • в открытом положении в пространство между направляющими дисками часто попадают твердые отложения, что препятствует герметичному закрытию задвижки;
  • не подходит для регулирования движения рабочей среды;
  • подвержена вибрации в частично открытом состоянии;
  • есть сложности в выполнении притирки и шлифовки внутренних деталей.

Требования к запорной арматуре

Повышенные требования к запорной арматуре определены высокими давлениями в трубопроводе и условиями пользования. На опасных производственных объектах запорная арматура сертифицирована.

К ней поставляется ЗИП, куда входят сменные узлы и детали: прокладки из фторопласта, кольца для герметизации соединений трубопроводов высокого давления, крепежная арматура, другие детали.

На корпусе задвижки указывается размер и давление, на которое рассчитана задвижка. Могут быть буквы, обозначающие тип арматуры, например, ЗКЛ2-150-14 означает: задвижка клиновая литая. 2-модификации, условный диаметр 150 мм, давление 1,4 МПа.

Остальные данные указываются в техпаспорте изделия.

Кроме этих стандартов, есть международные: API, BS, MSS, ASME.

Например, API 600 представляет собой стандартную спецификацию для стальных задвижек с фланцевыми или стыковыми концами и болтовыми крышками, которые предназначены для применения в тяжелых условиях эксплуатации, таких как нефтеперерабатывающий завод и связанные с ним применения.

Материалы для изготовления клиновых задвижек

Чтобы не ошибиться в выборе нужного запорного устройства, надо предварительно составить схему будущих коммуникаций, определить условия эксплуатации.  При выборе важно учитывать условия, при которых используются запорные устройства.

Для работы при низких показателях давления подойдут чугунные сплавы, для средних давлений и при работе с агрессивными средами используют задвижки из бронзы и сплавов цветных металлов, для работы под высоким давлением — стальные.

Нормы EN определяют материалы и для различных элементов задвижек:

Название деталиМатериалы для изготовления
1КорпусУглеродистая стальНержавеющая сталь
30лс76нж, 30лс41нж,08Х18Н10 (10Х17Н13М2Т, 12Х18Н10Т, для агрессивных сред)
2Крышка30лс41нж, 30лс541нж08Х18Н10, 12Х18Н10Т
3Затвор, диски30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
5Шток30лс76нж, 30лс41нж, 30лс541нж10Х17Н13М2Т, 12Х18Н10Т
6Болт30лс41нж, 30лс541нж03Х18Н11
7Шпильки30лс41нж, 30лс541нж03Х18Н11
8Втулка штока3% C, от 13,5% до 36% Ni, иногда меди до 6,5% и хрома (иногда высокого сплава, такого как никель), молибдена, кремния
10прокладкаГрафит, фторопласт
11сальникГрафит, фторопласт,

Виды клиновых задвижек

Различают 3 типа клиновых задвижек по конструкции затвора и седла.

  1. Конструкция с твердым клиновым затвором востребована из-за простоты и прочности. Задвижка устанавливается в трубопроводах, подходит для жидкостей с низким содержанием твердых примесей. Это практичный вариант запорной арматуры для турбулентного потока.
  2. Гибкий клиновой затвор представляет собой цельный диск с разрезом по периметру для получения возможности изменить угол между пластинами седла. Узкий разрез дает гибкость, сохраняя прочность. Глубокий и широкий разрез или литая втулка, оставляет мало материала в центре, что обеспечивает гибкость, но прочностные характеристики затвора снижаются.
  3. Разделительные клиновые задвижки (рисунок 3) имеют самонастраивающиеся посадочные поверхности. Тип клина подходит для работы с газами и жидкостями, включая коррозионные, при нормальных и высоких температурах.

По типу затвора различают:

  • Задвижки с твердым клиновым затвором для обвязки систем тепло водоснабжения необъятного ЖКХ занимают лидирующую позицию в использовании. Их устанавливают в технологических колодцах для отключения аварийных участков.  Широкий размерный ряд по давлению, присоединительным элементам, материалам изготовления обеспечивают оптимальный подбор нужного запорного устройства.
  • Задвижки с упругим клиновым затвором обеспечивают надежное перекрытие скоростных потоков и способны противостоять высоким давлениям. Они нашли применение в нефтяной и газовой промышленности, для обустройства трубопроводных линий высокого давления. Размерный ряд DN (ДУ) и рабочее давление указывают при выборе задвижки.

Запорные задвижки: виды и принцип работы

Современные трубопроводы сложно представить без запорной арматуры. Задвижки, затворы, вентиля, клапана – все эти изделия позволяют регулировать давление в системах трубопроводов вплоть до полного перекрытия транспортируемой среды. Запорная арматура устанавливается на любом типе трубопровода – нефть, газ, пищевое производство, вода, пар и т.д. Ассортимент запорной арматуры разнообразен, и подбирается под любую транспортную среду и условия. Самой объемной группой запорно-регулирующей арматуры по распространению являются задвижки. Широкое применение задвижки получили благодаря универсальности конструкции и высоким эксплуатационным показателям (температура окружающей и транспортируемой среды, давление, щелочные/кислотные среды и т.д.). По степени герметичности задвижки делятся на классы А, В, C, D, B1, C1, D1. Классы герметичности регламентируются по ГОСТ 9544-2005.

Содержание

Виды и устройство задвижек
Конструкционные типы задвижек
Расположение шпинделя
Преимущества и недостатки задвижек

Виды и устройство задвижек

Задвижки, в зависимости конструкции запорных деталей, можно поделить на следующие типы:

  • Клиновые задвижки
  • Параллельные задвижки
  • Шланговые задвижки
  • Шиберные (или ножевые) задвижки

Если абстрагироваться от нюансов, строение задвижки в общих чертах представляет собой стальной или чугунный корпус и крышку, которые соединены между собой. От корпуса отходят присоединительные патрубки, через которые запорная арматура врезается в трубопровод. По вариативности видов присоединений можно выделить основные типы задвижек:

  • Приварные – патрубки представляют собой трубы соответствующие диаметру трубы, которые с помощью электродуговой сварки врезаются в трубопровод. Встречаются не так часто.
  • Фланцевые. На концах патрубков находятся фланцы, через которых и происходит монтаж на трубопроводе. Такой тип соединения более распространен, т.к. позволяет произвести быстрый герметичный монтаж задвижки, а так же обеспечивает дальнейший простой демонтаж арматуры, если таковой понадобится.
  • Муфтовые задвижки – самый редкий вид присоединения, встречается до диаметра 50 мм.

Основной запорной деталью в задвижке является клин (который может быть обрезиненным, а может быть стальным). При прокручивании штока (шпинделя) клин перемещается в теле задвижки перпендикулярно движению потока среды трубопровода. В закрытом состоянии клин герметично прилегает к уплотнительным седлам, которые располагаются с двух сторон от клина чаще всего под углом. При вращении маховика (или штурвала) происходит прокручивание шпинделя вокруг своей оси, что приводит в движение сам клин. Это очень упрощенная схема клиновой задвижки, которая может отличаться в деталях у разных производителей.



Корпус задвижек может быть выполнен из латуни, бронзы, стали и чугуна. Латунные и бронзовые задвижки выпускаются в муфтовом исполнении и используются крайне редко. Стальные задвижки чаще используются при высоких температурах внутренней среды. Чугунные задвижки устанавливаются на большинстве объектов ЖКХ ввиду дешевизны и простоты монтажа, но требуют бережного отношения при установке, так как чугун очень хрупок и может расколоться при ударах, скручивании и сжатии.

В последнее время большую популярность приобрели задвижки, оснащенные электроприводом. Электропривод позволяет быстрее открыть или закрыть запорный механизм, причем делать это удаленно. Достаточно одного оператора, который будет контролировать работу задвижек на участке трубопровода.

Конструкционные типы задвижек

Так как устройства задвижек незначительно, но все же отличаются, есть смысл остановиться на каждом типе подробнее.

Клиновые задвижки — в подобных задвижках используется жесткий, обрезиненный или двусторонний клин, который плотно примыкает под углом к седлам и герметично перекрывает поток. В зависимости от эксплуатационных параметров выбирают тот или другой вариант клина:

  • Жёсткий клин – позволяет достичь надежной герметичности узла, но требует высокой точности подгонки клина и уплотнительных седел (в идеале вытачивается идентичный угол на клине и седлах, только так достигается высокая герметичность устройства). Основными недостатками можно считать частые заклинивания из-за перепадов температур во внутренней среде, а так же износа резиновых прокладок и уплотнительных колец. Если механизм задвижки заклинило, то открыть ее очень сложно!
  • Двухдисковый клин – такой вариант исполнения запорного механизма подразумевает два диска, соединенных между собой. Благодаря такой конструкции клин самовыравнивается при примыкании к уплотнительным седлам, что позволяет допустить некоторые огрехи при вытачивании угла седел и клина. Невзирая на то, что двухдисковый клин усложняет механизм запорной арматуры и повышает стоимость изделия в целом, плюсы такого варианта очевидны – долгий срок службы резиновых уплотнителей, надежная герметичность, меньше усилий, требуемых для открытия/закрытия механизма.
  • Упругий клин – это разновидность двухдискового запорного элемента. Два диска стыкуются между собой упругим материалом, способным деформироваться и подгоняться под седла при закрытии затвора. Таким образом, упругий клин представляет собой золотую середину между жестким клином и двухдисковым. Например, упругий клин позволяет пренебречь точной подгонки к седлам, а его строение более надежное, чем у двухдискового механизма.

Параллельные задвижки от всех остальных отличаются тем, что уплотнительные кольца расположены не под углом, а строго параллельно, и сам запорный механизм представляет собой два диска, которые с помощью особого клина плотно прилегают к уплотнительным седлам.

Шиберные задвижки (которые чаще называют ножевыми) – еще более простая конструкция, в которой затвор расположен строго перпендикулярно току среды. Чаще всего устанавливается на канализациях, пульпопроводах и прочих системах, где среда густая и не требуется высокая герметичность узла. В таком случае запорный элемент как бы разрезает транспортируемый поток, за что задвижки и получили название ножевые.

Шланговые задвижки – самый необычный вид задвижек, принципиально отличающийся от остальных и встречающийся наиболее редко. Такой тип задвижек не имеет ни уплотнительных седел, ни запорного элемента как такового. Представляет собой резиновый шланг, транспортирующий чаще всего вязкую среду и проходящий через тело задвижки. С помощью штока шланг пережимается и полностью перекрывает движение в путепроводе. Обычно такие задвижки используются на трубопроводах небольшого диаметра, где в качестве среды выступают пульпа, шлам, различные примеси и т.д.

Расположение шпинделя

По типу выдвижения шпинделя задвижки можно разделить на две большие группы:

  • Задвижки с выдвижным шпинделем – представляют собой конструкцию, где шпиндель вынесен за пределы корпуса задвижки, не контактируя с транспортируемой средой. Таким образом, резьбовое соединение доступно для ухода и осмотра и не подвергается коррозии в теле задвижки. Но такая конструкция имеет ряд минусов – из-за того, что при открытии потока шпиндель выдвигается из задвижки на длину, равную как минимум диаметру трубопровода, требуется место для легкого доступа к такому механизму. Из-за особенностей конструкции увеличивается масса и строительная высота, что тоже важно учитывать при проектировании трубопровода. Зато такие изделия можно устанавливать на особо важные объекты, так как срок службы сальников и прочих рабочих элементов механизма увеличен, и есть возможность контролировать состояние резьбы шпинделя и проводить своевременный ремонт и обслуживание.
  • Задвижки с невыдвижным шпинделем – в таких устройствах ходовой узел гайка-шпиндель находятся полностью в теле задвижки, не выдвигаются за пределы задвижки и контактируют с транспортируемой средой. Ввиду этого шпиндель и уплотнительные элементы подвергаются коррозии среды. Такие задвижки рекомендуется ставить на трубопроводы, транспортирующие воду, нефть и прочие неагрессивные жидкости без примесей, так как в ходе эксплуатации невозможно следить за состоянием шпинделя и произвести плановый ремонт, не разбирая задвижку. Из-за этого такую арматуру не рекомендуется ставить на особо важные трубопроводы, зато они незаменимы в узких колодцах и других труднодоступных местах из-за относительно небольших габаритов.

Преимущества и недостатки задвижек

Задвижки – самый популярный тип запорной арматуры, применяющийся в нашей стране. Это обусловлено следующими преимуществами:

  • Относительно простая конструкция запорного механизма;
  • Сравнительно небольшая монтажная длина, что удобно для колодцев, нефтяных скважин и т.д.;
  • Вариативность использования – задвижки можно применять на различных типах трубопроводов с самыми разными эксплуатационными параметрами;
  • Возможность изменения направления потока транспортируемой среды в обратную сторону.
  • Невысокое гидравлическое сопротивление;

Последний благоприятный фактор повлиял на широкое применение задвижек на магистральных трубопроводах, где отсутствие гидравлического сопротивления подходит для высоких скоростей и давления транспортируемой среды.

К основным минусам задвижек можно отнести:

  • Длительное время открытия/закрытия механизма;
  • Увеличенную строительную высоту (особенно актуально для задвижек с выдвижным шпинделем, т.к. шпиндель выдвигается как минимум на диаметр условного прохода)
  • Быстрый износ резиновых уплотнительных колец, трудоемкий ремонт и обслуживание деталей внутри корпуса задвижек;
  • Дорогой ремонт при невысокой цене на задвижки – зачастую ремонт задвижки составляет минимум 50% от ее первоначальной стоимости.

Водопроводные задвижки: классификация, устройство и их виды

На чтение 7 мин. Просмотров 3.1k. Обновлено

Водопроводная задвижка – это элемент, относящийся к запорной арматуре, и предназначенный для полного перекрытия трубы в системе водоснабжения. Конструкция данного приспособления позволяет использовать ее не только для остановки воды, но и для перекрытия потока сжатого воздуха, жидких углеводородов и так далее.

Кроме того, широкое распространение некоторых типов данных устройств (например, секущие задвижки) получили в нефтяной отрасли.

Устанавливаться запорная арматура может не только на металлические, но и на пластиковые трубы. Главное – обеспечить надежное соединение элементов системы.

Принцип действия

Вне зависимости от типа все приспособления для перекрытия водопроводной трубы состоят из следующих деталей:

  • Корпус с крышкой.

В корпусе находится полость, в которой размещены запорные элементы. В большинстве случаев корпус изготавливается из чугуна или стали, соединение с другими элементами инженерной системы происходит при помощи фланцев или посредством сварки. Главное достоинство первого способа – возможность быстрой и простой замены элемента в случае поломки. Сварочный же шов является самым надежным способом соединения, поэтому чаще всего в системах водоснабжения применяется именно он.

  • Запорный узел.

В состав запорного узла входит направляющая и затвор. Чаще всего направляющая является частью корпуса, что обеспечивает максимальную надежность данного приспособления и точность всех движений. Все детали изготавливаются из высококачественной стали, на затвор же дополнительно наносится слой специального покрытия, препятствующего образованию коррозии.

  • Элемент управления.

Узел для управления состоит из винтового штока (вентиля), махового колеса и резьбовой втулки, при помощи которой крутящий момент преобразуется в поступательное перемещение затвора. Узел устанавливается в верхней части приспособления, причем все его элементы располагаются в собственном металлическом кожухе. Соединение с основным корпусом происходит при помощи фланцев.

Кроме того, в конструкцию входит бугельный узел задвижки, обеспечивающий вынос соединения шток-гайка за пределы основного корпуса. Таким образом, соединение защищается от негативного воздействия перемещаемой среды (например, высокой температуры).

Работа трубопроводной задвижки происходит по следующему принципу:

  1. Оператор или электропривод приводит в движение маховое колесо.
  2. Благодаря резьбовому соединению приводится в движение шток.
  3. Шток перемещает затвор (данный процесс контролируется направляющей).
  4. Затвор перекрывает корпус, препятствуя перемещению жидкой среды в трубопроводе.

Для открытия затвора необходимо повернуть маховик в обратном направлении.

Важно! Не стоит использовать данное приспособление для регулирования потока жидкости. При длительном воздействии воды, металлические элементы со временем шлифуются, а значит, впоследствии будут неэффективны для полного перекрытия системы. Для частичного перекрывания трубопровода следует применить специальную регулирующую арматуру.

В большинстве случаев сильно изношенные водопроводные запорные устройства не подлежат ремонту, единственное верное решение – замена. Поэтому внимательно следите за правильностью ее применения.

Достоинства водопроводных задвижек

Смотреть видео

Водопроводная задвижка – самая популярная разновидность запорной арматуры во всем мире, главное достоинство которой – низкая стоимость. Кроме того, запорная задвижка обладает следующими преимуществами:

  • Простота конструкции.

Данное приспособление не содержит сложных элементов, поэтому вероятность его поломки минимальна. Кроме того, при износе или повреждении какой-либо детали замена происходит достаточно быстро, что важно для водоснабжения, используемого круглосуточно.

  • Небольшой размер.

Длина данного приспособления не превышает нескольких сантиметров, поэтому они являются оптимальным вариантом для установки в ограниченном пространстве (например, в колодце).

  • Обширная сфера применения.

Водопроводные запорные устройства могут быть использованы для трубопроводов, изготовленных из любых материалов и используемых для любых целей.

  • Универсальность.

После установки водопроводной запорные устройства можно менять направление движения жидкости, переворачивать элемент нет необходимости.

  • Малое гидравлическое сопротивление.

При проектировании системы водоснабжения нет необходимости учитывать гидравлическое сопротивление, создаваемое водопроводной арматурой для остановки движения жидкости в трубе, так как оно практически равно нулю. Главное – следить за тем, чтобы открытие происходило полностью. В противном случае возможно не только создание существенного гидравлического сопротивления (способного повлиять на работоспособность системы водоснабжения), но и быстрый износ запорного элемента.

  • Возможность установки на трубопроводы, по которым перемещается жидкость с высокой температурой.

Максимальная температура перемещаемой среды – 565 °С.

  • Большой выбор размеров.

Водопроводные запорные устройства выпускаются диаметром от 40 до 2000 миллиметров, поэтому могут быть использованы абсолютно во всех системах.

  • Герметичность.

Данный элемент (в отличие от других видов запорной арматуры) позволяет добиться максимальной герметичности.

  • Высокая надежность.

Данное приспособление способно сдерживать жидкость с рабочим давлением до 25 Атмосфер.

Виды и классификация водопроводных задвижек

В зависимости от способа перекрывания трубы различают запорную арматуру с выдвижным и не выдвижным шпинделем. В первом случае вращательное движение передается поступательному, благодаря которому шпиндель выдвигается и перекрывает трубу, во втором – закрытие происходит исключительно благодаря вращению.

В зависимости от типа используемого материала различают стальные и чугунные устройства. Приспособления первого типа дешевле и могут быть присоединены к трубе при помощи муфт или фланцев, во втором случае возможно исключительно фланцевое соединение.

Особое строение клиновой задвижки с не выдвижным шпинделем позволяет добиться минимального размера (как в длину, так и в ширину).

Основная же классификация задвижек – по типу запорного элемента. В настоящее время существуют следующие виды водопроводных задвижек:

  • клиновые;
  • параллельные;
  • шланговые;
  • шиберные.

Клиновые задвижки: особенности

Смотреть видео

Школа трубопроводной арматуры. Видеоурок 7. Клиновая и шланговая задвижки.


Watch this video on YouTube

Главное достоинство клинового приспособления для перекрытия потока жидкости в водопроводной трубе – расположение седел под малым уклоном. Таким образом, подвижный элемент принимает форму жесткого, двухдискового или упругого клина. В любом случае в закрытом состоянии клин плотно входит между седлами, обеспечивая абсолютную герметичность системы. Выбирается же тип запорного элемента в зависимости от области применения.

Жесткий клин обеспечивает максимальную надежность, однако сильно подвержен неблагоприятному воздействию перемещаемой среды. Он может заклинить в результате образования ржавчины или повредиться из-за сильного перепада температур.

Клин, состоящий из двух дисков, не требует максимальной точности при изготовлении (в отличие от жесткого элемента), при этом обеспечивая достаточную герметичность. Главный недостаток такого элемента – более сложная конструкция, влияющая на стоимость готового изделия.

Упругий клин сочетает в себе достоинства первых двух видов: простота конструкции и обеспечение герметичности в случае неточности при подборе устройства.

Параллельные задвижки: конструкция

В отличие от клинового устройства в параллельных водопроводных запорных устройствах для перекрытия трубы поверхности седел расположены параллельно друг другу. Надежность такой системы несколько ниже, однако ее вполне достаточно для большинства сфер применения.

Главное достоинство параллельного приспособления (в сравнении с клиновым) – простота конструкции (детали, расположенные параллельно гораздо проще изготовить, а значит, вероятность погрешности и ошибки минимальна).

Параллельные водопроводные приспособления могут быть как с выдвижным, так и с не выдвижным шпинделем. Первый вариант является более долговечным, так как резьбовое соединение не контактирует с перемещаемой средой, второй – более компактный.

Диаметр проходного отверстия и длина устройства могут быть различными, поэтому вы всегда сможете подобрать оптимальный вариант для своей системы.

Задвижка Лудло

Задвижка Лудло – это параллельное двухдисковое устройство с распорным клином, повсеместно используемые во всем мире более 150 лет. Название устройства произошло от имени компании, которая впервые поставила его на рынок – Ludlow Valve Manufacturing Company.

Такие устройства изготавливаются исключительно из чугуна и отличаются предельной долговечностью (более 100 лет). В нашей стране производство налажено с 80х годов прошлого столетия в Санкт-Петербурге.

Шланговые задвижки

Строение шланговой водопроводной задвижки кардинально отличается от устройства запорной арматуры остальных видов. В конструкции элемента нет седел и затвора, перекрывание среды происходит за счет пережима эластичного шланга, находящегося в корпусе запорного элемента.

Основное достоинство такой системы – исключение контакта стальных деталей с перемещаемой средой, что положительно влияет на долговечность приспособления. Главное – при выборе шланговой арматуры – правильно подобрать марку резины. Выбор зависит от области применения, чаще всего такие приспособления используются на трубах, по которым перемещаются агрессивные и вязкие жидкости.

Шиберные устройства

Устройство шиберной задвижки практически идентично параллельной. Единственное отличие – использование одного шибера вместо двух седел для перекрытия трубы. Такое устройство является наименее надежным из всех представленных, поэтому используется только в системах, не требующих абсолютной герметичности (например, канализация и другие системы с большим количеством примесей).

Смотреть видео

Задвижка клиновая фланцевая. Задвижка с обрезиненным клином трубопроводная - видеообзор UKSPAR.


Watch this video on YouTube

Запорно-регулирующая арматура. Принцип действия

Запорно-регулирующая арматура используется для контроля потока среды на объектах промышленного производства, и бытовых системах жизнедеятельности. Магистральные трубопроводы, месторождения нефти и газа и заводы по их переработке, сталеплавильные и химические предприятия, очистные сооружения и городской водопровод – вот лишь небольшая часть предприятий, где требуется огромное количество запорно-регулирующей арматуры.

Существует множество типов и модификаций запорно-регулирующей арматуры. Мы рассмотрим принцип действия наиболее распространенных типов изделий, таких как шаровые краны, дисковые поворотные затворы, шиберные задвижки, запорные клапаны и мембранные клапаны.

Принцип действия всех вышеперечисленных типов запорной арматуры примерно одинаков. Все эти устройства либо ограничивают поток среды (воздуха, жидкостей, пара, газа, сыпучих тел), либо полностью перекрывает его. Различаются лишь элементы конструкции типов запорной арматуры, (мембрана, диск, шар) с помощью которых и происходит перекрытие потока.



Принцип действия шарового крана.

Шаровый кран – один из самых надежных элементов запорной арматуры. Краны такого типа обеспечивают очень хорошую возможность полного перекрытия потока, в случае поворота запорного элемента на четверть оборота (90°). К достоинствам шарового крана следует также отнести низкое время закрытия, и низкую вероятность протечки, в случае износа уплотнения

Шаровые краны можно разделить на неполнопроходные, и полнопроходные. Неполнопроходной кран в открытом состоянии имеет диаметр прохода меньший, чем диаметр трубопровода, полнопроходный кран имеет диаметр прохода равный диаметру трубопровода. Полнопроходный шаровый кран более эффективен, т.к. позволяет свести к минимуму падение давления в клапане.

Шаровые краны рекомендуются только для использования в полностью открытом, или полностью закрытом положении. Они не приспособлены для точного регулирования потока, или функционирования в частично открытом положении, так как создается избыточное давление на часть корпуса, что может привести к его деформированию. Деформирование корпуса приводит к протечкам и поломкам.



Принцип действия дискового поворотного затвора

В положении "открыто"

Шаг 1

Шаг 2

В положении "закрыто"



Дисковый поворотный затвор регулирует поток при помощи специального элемента – диска, закреплённого на валу, и поворачивающегося вокруг своей оси. Также, как и шаровый кран, дисковый затвор способен осуществить перекрытие за достаточно короткое время, так как диск осуществляет такой же оборот на 90 °, из-за чего этот затвор называют также четверть-оборотным.

В зависимости от положения диска и вала относительно корпуса, дисковые затворы могут быть трехэксцентриковыми и двухэксцентриковыми. Затвор со смещенным эксцентриситетом означает, что ось диска смещена относительно геометрической оси корпуса, что обеспечивает более плотное прилегание диска к уплотнению затвора, а следовательно – исключает протечки.

Дисковые поворотные затворы характеризуются простотой конструкции, легкостью веса, и компактными размерами. Но материалы, используемые при производстве затворов, могут ограничить их применение при очень высоких температурах, или крайне агрессивных средах. В основном это касается уплотнений затвора, изготовляемых из полимерных материалов.

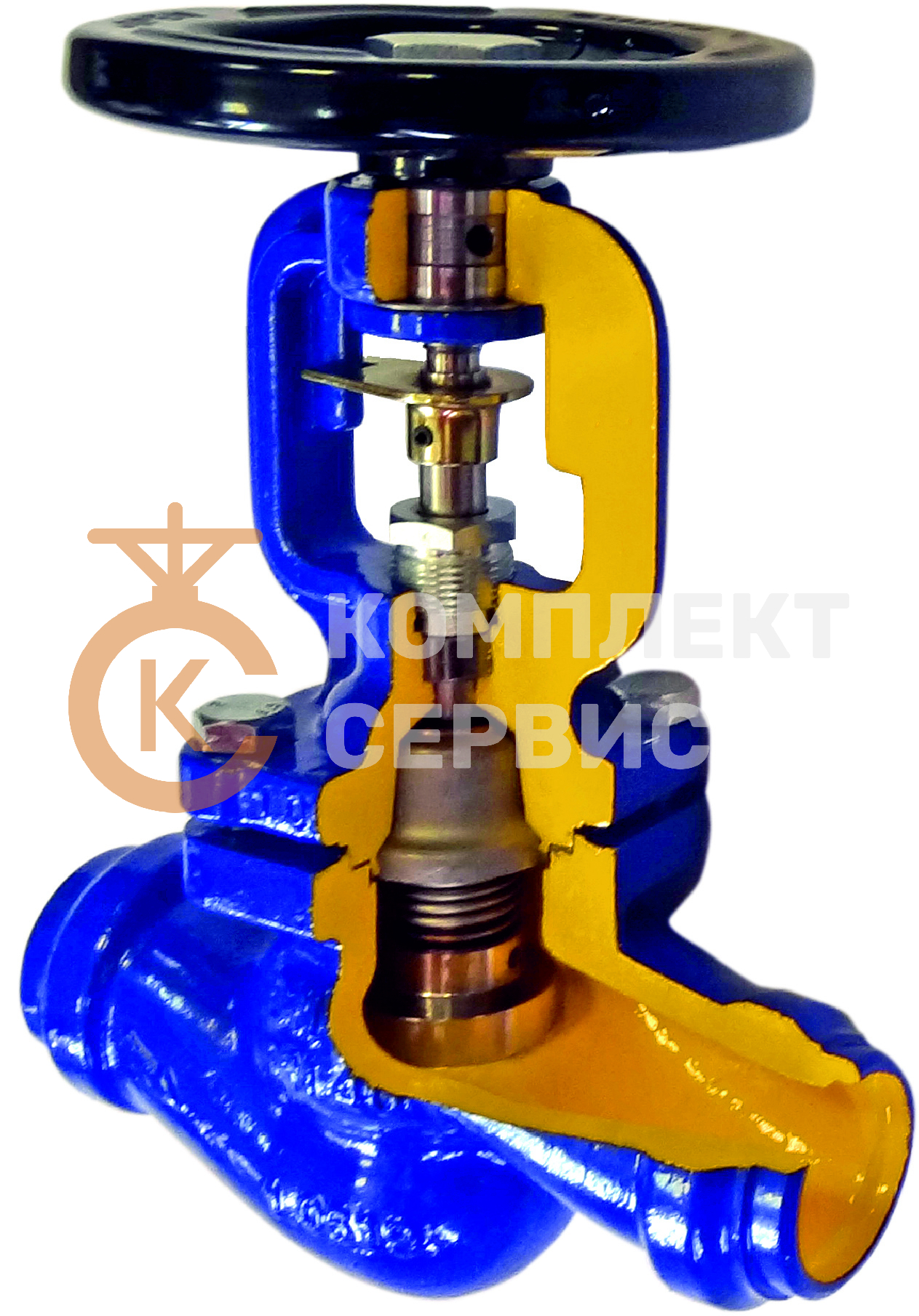

Принцип действия запорно-регулирующего клапана

В положении "открыто"

Шаг 1

Шаг 2

В положении "Закрыто"



Запорно-регулирующий клапан подходит для использования на различных технологических  объектах, исключая лишь трубопроводы больших диаметров, для контроля и регуляции потока среды.

Принцип действия клапанов не сильно отличается от принципа действия прочей запорно-регулирующей арматуры. Достоинства этих клапанов состоят в малом ходе затвора для полного открытия, соответственно такой клапан обычно имеет малые габариты и приемлемую массу. Также клапан обладает высокой герметичностью, и отсутствием трения уплотнения затвора о седло, что значительно сокращает их износ.

Недостатки подобного типа клапанов заключаются в сильном гидравлическом сопротивлении, и, соответственно, в больших потерях энергии, ограничении максимального диаметра трубопроводов, на которые их можно установить, а также в существовании застойных зон (по причине S-образного внутреннего сечения), где могут накапливаться примеси и мусор.



Принцип работы шиберной задвижки

В положении "открыто"

Шаг 1

Шаг 2

В положении "закрыто"

Конструкция шиберной задвижки напоминает шлюз - поток регулируется путем его разделения при помощи металлической пластины – шибера. Шиберная задвижка – одно из наиболее простых приспособлений для регуляции потока.

Шиберные задвижки, в зависимости от конструкции запирающего элемента могут быть межфланцевыми, двусторонними и ножевыми.

К достоинствам шиберной задвижки следует отнести то, что этот тип задвижек в открытом состоянии не содержит никаких элементов, препятствующих потоку.







Принцип действия мембранного клапана

В положении "открыто"

Шаг 1

Шаг 2

В положении "закрыто"

Мембранные клапаны используют в качестве запорного элемента гибкую мембрану (диафрагму) метод «щипать», чтобы остановить поток клапана, используя гибкую мембрану.

Одним из преимуществ мембранного клапана является то, что компоненты самого клапана отделены от потока среды, что в случае агрессивных сред увеличивает срок службы клапана, при условии регулярного обслуживания и своевременной замены мембраны.

Эти типы клапанов, как правило, не подходит для агрессивных сред, и сред с высокими температурами,  в основном, они применяются для водопроводных систем.

Ниже представлено видео, в котором наглядно показан принцип работы трехэксцентрикового дискового затвора

принцип работы и конструктивные особенности

Задвижка с электроприводом разработана как запорное оборудование для регулировки подачи или перекрывания рабочего потока. Если запирающий элемент трубопроводной арматуры выполнен в форме диска (он перекрывает поток, поворачиваясь вокруг своей оси), то такие задвижки называют затворы дисковые.

Принцип работы задвижки с электроприводом

При перекрывании рабочего потока дисковый затвор занимает положение, перпендикулярное направлению движения среды. Тип привода (с возвратной пружиной или без неё) зависит от рабочих параметров системы.

Движение задвижки с электроприводом осуществляется при помощи поворота штока, который либо напрямую, либо через предохранительную муфту соединён с приводом. После поступления сигнала с внешнего блока управления запорное устройство перекрывает магистраль. Затвор перемещается перпендикулярно потоку, его запирают два седла, расположенные либо параллельно, либо под углом друг к другу. Вращение затвора передаётся через резьбовое соединение (шпиндель с гайкой).

Затворы дисковые характеризуются относительно небольшой массой и габаритными размерами, и обладают следующими преимуществами:

  • плавная регулировка хода;
  • высокая скорость перекрывания и открывания потока;
  • низкое гидравлическое сопротивление;
  • высокая степень герметичности, которую обеспечивают эластичные уплотнители.

Материалы

Базовыми материалами, которые применяются при производстве задвижек, являются сталь и чугун. Задвижки чугунные предназначены для использования в неагрессивных средах при температурах не выше +150°С с ограничением по давлению до 1,6 МПа.

Задвижки стальные производятся из разных марок стали (углеродистая, нержавеющая, легированная), выбор которых зависит от эксплуатационных условий. Допустимый температурный интервал от -60°C до +700°С в условиях агрессивной рабочей среды. Существуют стальные затворы, способные выдерживать давление до 100 кгс/см2. В целом стальные задвижки в сравнении с чугунными рассчитаны на работу в более сложных условиях.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаем трубы, но по ним транспортируется огромное количество жидкости (жидкость и газ) по всему миру тихо и эффективно, изо дня в день выходной. Для эффективной работы трубам необходим способ регулирования через них может проходить жидкость; им также нужен способ переключения стечь полностью.Это та работа, которую выполняет клапанов : клапаны похожи на механические переключатели, которые могут включать и выключать трубы, поднимать или опускать количество жидкости, протекающей через них. Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу. производят большую и более полезную силу в центре. Если вы не знаете, почему, взгляните на нашу статью об инструментах и ​​машинах.Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан - это механическое устройство, которое частично блокирует трубу. или полностью изменить количество проходящей через него жидкости. Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы.По аналогии, когда вы спускаете воду в унитазе, вы открываете два клапана: один (сифон), который пропускает воду чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым краном или шаровой кран), который впускает больше воды в бак, готовый к следующему румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель) ваша плита, органы управления, которые включают или выключают газ, являются клапанами. Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше газ поступает по трубе. Больше газа горит с большим пламенем так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который вращается подача воды включается или выключается каждый раз при ополаскивании барабана. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь ваши легкие (где он поглощает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу. Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана.Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекающую воду. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания. После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько различные части.Внешняя часть называется сиденьем и часто имеет прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан закрывается абсолютно плотно. Внутренняя часть клапан, который открывается и закрывается, называется , корпус и подходит для седло, когда клапан закрыт. Также есть некоторая форма механизм открытия и закрытия клапана - ручной рычаг или колесо (как кран или запорный кран) или автоматизированный механизм (как в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов (даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт. Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном - это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы сделай это.Вот почему некоторые клапаны приводятся в действие рычагами (как на фото здесь, но некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны - большие, мощные, промышленные изделия из металла. Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите во многих из них есть клапаны.Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, - еще один действительно гениальный пример клапана, сделанного из упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому теоретически еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его. В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку.Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление, эластичность клапана заставляет щели снова опуститься вниз и снова запечатать банку. Это так просто и обыденно что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан.В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм. (Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические подробности о том, как это работает, в их US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов - это не просто вопрос того, как они будут работать в течение всего срока службы, но что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разлетев кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь снаружи, он сглаживает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет утилизации? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает мешки намного сложнее утилизировать. Каков ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри есть пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя Углекислый газ улетучивается, затем снова становится плоской, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть - это труба, по которой течет жидкость; красная часть - это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В самые распространенные - бабочка, петух или пробка, ворота, глобус, игла, тарелка и катушка:

  • Шар : В шаровом кране полая сфера (шар) плотно сидит внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
  • Butterfly : Дроссельная заслонка - это диск, который сидит в середина трубы и поворачивается вбок (для впуска жидкости) или в вертикальном положении (чтобы полностью перекрыть поток).
  • Кран или пробка : В кране или пробковом клапане расход равен заблокирован конической заглушкой, которая отодвигается при повороте колеса или ручка.
  • Задвижка или шлюз : Задвижки открывают и закрывают трубы опускать металлические ворота поперек них.Большинство клапанов этого типа спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может функционируют должным образом, когда они открыты лишь частично. В водопроводных трубах используются такие клапаны.
  • Globe : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
  • Игла : игольчатый клапан использует длинную скользящую иглу для точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и системы центрального отопления.
  • Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
  • Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы поток жидкости в одном или другом направлении вокруг контура трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов - возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления, или сжатый воздух - его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровой двигатель, приводимый в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, работающие таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где находился клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран, созданный Полом Б. Вессоном и компанией Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

  • Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
  • Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
  • Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

  • Создание улучшенного клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
  • Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
  • Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты

дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

  • US3425439: Дисковый затвор от Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
  • US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
  • US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО "Дрессер", 30 августа 2005 г.
  • US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.
  • US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаем трубы, но по ним транспортируется огромное количество жидкости (жидкость и газ) по всему миру тихо и эффективно, изо дня в день выходной.Для эффективной работы трубам необходим способ регулирования через них может проходить жидкость; им также нужен способ переключения стечь полностью. Это та работа, которую выполняет клапанов : клапаны похожи на механические переключатели, которые могут включать и выключать трубы, поднимать или опускать количество жидкости, протекающей через них. Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу. производят большую и более полезную силу в центре.Если вы не знаете, почему, взгляните на нашу статью об инструментах и ​​машинах. Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан - это механическое устройство, которое частично блокирует трубу. или полностью изменить количество проходящей через него жидкости.Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы. По аналогии, когда вы спускаете воду в унитазе, вы открываете два клапана: один (сифон), который пропускает воду чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым краном или шаровой кран), который впускает больше воды в бак, готовый к следующему румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель) ваша плита, органы управления, которые включают или выключают газ, являются клапанами.Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше газ поступает по трубе. Больше газа горит с большим пламенем так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который вращается подача воды включается или выключается каждый раз при ополаскивании барабана. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь ваши легкие (где он поглощает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу.Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана. Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекающую воду. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания.После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько различные части. Внешняя часть называется сиденьем и часто имеет прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан закрывается абсолютно плотно. Внутренняя часть клапан, который открывается и закрывается, называется , корпус и подходит для седло, когда клапан закрыт.Также есть некоторая форма механизм открытия и закрытия клапана - ручной рычаг или колесо (как кран или запорный кран) или автоматизированный механизм (как в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов (даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт.Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном - это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы сделай это. Вот почему некоторые клапаны приводятся в действие рычагами (как на фото здесь, но некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны - большие, мощные, промышленные изделия из металла.Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите во многих из них есть клапаны. Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, - еще один действительно гениальный пример клапана, сделанного из упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому теоретически еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его.В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку. Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление, эластичность клапана заставляет щели снова опуститься вниз и снова запечатать банку. Это так просто и обыденно что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан. В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм. (Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические подробности о том, как это работает, в их US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов - это не просто вопрос того, как они будут работать в течение всего срока службы, но что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разлетев кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь снаружи, он сглаживает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет утилизации? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает мешки намного сложнее утилизировать. Каков ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри есть пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя Углекислый газ улетучивается, затем снова становится плоской, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть - это труба, по которой течет жидкость; красная часть - это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В самые распространенные - бабочка, петух или пробка, ворота, глобус, игла, тарелка и катушка:

  • Шар : В шаровом кране полая сфера (шар) плотно сидит внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
  • Butterfly : Дроссельная заслонка - это диск, который сидит в середина трубы и поворачивается вбок (для впуска жидкости) или в вертикальном положении (чтобы полностью перекрыть поток).
  • Кран или пробка : В кране или пробковом клапане расход равен заблокирован конической заглушкой, которая отодвигается при повороте колеса или ручка.
  • Задвижка или шлюз : Задвижки открывают и закрывают трубы опускать металлические ворота поперек них.Большинство клапанов этого типа спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может функционируют должным образом, когда они открыты лишь частично. В водопроводных трубах используются такие клапаны.
  • Globe : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
  • Игла : игольчатый клапан использует длинную скользящую иглу для точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и системы центрального отопления.
  • Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
  • Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы поток жидкости в одном или другом направлении вокруг контура трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов - возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления, или сжатый воздух - его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровой двигатель, приводимый в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, работающие таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где находился клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран, созданный Полом Б. Вессоном и компанией Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

  • Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
  • Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
  • Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

  • Создание улучшенного клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
  • Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
  • Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты

дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

  • US3425439: Дисковый затвор от Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
  • US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
  • US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО "Дрессер", 30 августа 2005 г.
  • US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.
  • US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Как работают клапаны | Типы клапанов

Криса Вудфорда. Последнее изменение: 29 ноября 2020 г.

Какой вид транспорта самый любимый в мире? Машина? В велосипед? Реактивный самолет? Если бы мне пришлось рискнуть предположить, я бы не выбрал ни одного из этих вещей. Вместо этого я бы выбрал скромный конвейер. Ты можешь не замечаем трубы, но по ним транспортируется огромное количество жидкости (жидкость и газ) по всему миру тихо и эффективно, изо дня в день выходной.Для эффективной работы трубам необходим способ регулирования через них может проходить жидкость; им также нужен способ переключения стечь полностью. Это та работа, которую выполняет клапанов : клапаны похожи на механические переключатели, которые могут включать и выключать трубы, поднимать или опускать количество жидкости, протекающей через них. Давайте подробнее рассмотрим как они работают!

Фото: Этот запорный клапан управляется вручную: вы открываете и закрываете его, поворачивая колесо. Такое колесо облегчает открытие клапана, поскольку оно увеличивает усилие, прилагаемое к ободу. производят большую и более полезную силу в центре.Если вы не знаете, почему, взгляните на нашу статью об инструментах и ​​машинах. Фото Брайана Слоана любезно предоставлено

Что такое клапаны?

Фото: Клапаны бывают всех размеров. Некоторые из них крошечные, как этот тарельчатый клапан, который скользит вверх и вниз по бутылке с напитками, позволяя воде входить и выходить, когда вы тянете или толкаете ее зубами.

Клапан - это механическое устройство, которое частично блокирует трубу. или полностью изменить количество проходящей через него жидкости.Когда вы включаете кран (кран), чтобы почистить зубы, вы открываете клапан, который позволяет воде под давлением выходить из трубы. По аналогии, когда вы спускаете воду в унитазе, вы открываете два клапана: один (сифон), который пропускает воду чтобы убежать, чтобы опорожнить кастрюлю и другую (называемую шаровым краном или шаровой кран), который впускает больше воды в бак, готовый к следующему румянец.

Клапаны регулируют как газы, так и жидкости. Если у вас есть газовая варочная панель (варочная панель) ваша плита, органы управления, которые включают или выключают газ, являются клапанами.Когда вы увеличиваете огонь, вы открываете клапан, который позволяет больше газ поступает по трубе. Больше газа горит с большим пламенем так вы получите больше тепла.

Клапаны

практически гарантированно установлены на любой машине, использующей жидкости или газы. В вашей стиральной машине есть клапан, который вращается подача воды включается или выключается каждый раз при ополаскивании барабана. Есть также клапаны в цилиндрах двигателя вашего автомобиля, открывающиеся и закрывающиеся несколько раз в секунду, чтобы впустить воздух и топливо и дать возможность сгореть выхлопные газы для выхода.

Клапаны используются не только в машинах. У твоего тела есть красивое важные клапаны внутри вашего сердца, которые позволяют ему перекачивать кровь ваши легкие (где он поглощает кислород), а затем вокруг вашего тела.

Фото: Клапаны большие и малые. 1) Этот дроссельный клапан диаметром 7,3 м (24 фута) из аэродинамической трубы затмевает человека, стоящего рядом с ним! Фото любезно предоставлено НАСА в Общинном сообществе 2) Этот гораздо меньший по размеру дроссельный клапан работает точно так же, откидываясь в центре, позволяя воздуху проходить через трубу.Фото любезно предоставлено Исследовательским центром NASA Glenn Research Center (NASA-GRC).

Как изготавливаются клапаны?

Фото Перекрытие воды с помощью запорного клапана. Поворот этого рычага на девяносто градусов закрывает шаровой кран в середине трубы, перекрывая протекающую воду. В большинстве домов есть такие клапаны на входящей «подаче» холодной воды и на трубах, ведущих в резервуары для воды и выходящие из них. Запорные клапаны очень полезны во время аварийной ситуации (например, при разрыве водопровода) или для выполнения планового технического обслуживания.После закрытия клапана вы можете безопасно проводить ремонт, не допуская вытекания жидкости.

Клапаны обычно изготавливаются из металла или пластика и имеют несколько различные части. Внешняя часть называется сиденьем и часто имеет прочный металлический внешний корпус и мягкое внутреннее резиновое или пластиковое уплотнение, поэтому клапан закрывается абсолютно плотно. Внутренняя часть клапан, который открывается и закрывается, называется , корпус и подходит для седло, когда клапан закрыт.Также есть некоторая форма механизм открытия и закрытия клапана - ручной рычаг или колесо (как кран или запорный кран) или автоматизированный механизм (как в автомобильном двигателе или паровом двигателе).

Часто критически важно, чтобы клапаны были выключены, чтобы не допустить выхода жидкость или газ по трубе, чтобы избежать несчастных случаев, взрывов, загрязнения или потери ценных химикатов (даже капающий кран может быть дорогим, если у вас есть вода с дозатором). Вот почему уплотнение клапана должно быть абсолютно надежным, а закрытый клапан должен быть плотно закрыт.Отключение потока жидкости или газа под высоким давлением путем его перекрытия с клапаном - это физически тяжелая работа: другими словами, вам нужно приложить много усилий, чтобы сделай это. Вот почему некоторые клапаны приводятся в действие рычагами (как на фото здесь, но некоторые из них могут быть намного длиннее, чтобы обеспечить большее усилие поворота) или большие колеса (как на верхнем фото в этой статье). Если действительно большие клапаны требуют от человека слишком большого усилия, они управляются гидроцилиндрами.

Выбор подходящего материала

Не все клапаны - большие, мощные, промышленные изделия из металла.Внимательно посмотрите на контейнеры для еды на кухне, и вы обнаружите во многих из них есть клапаны. Бутылки с водой (как та, которую я изображал выше) часто имеют тарельчатые клапаны вместо винтовые колпачки. Верхняя часть емкости для еды, которую я сфотографировал ниже, - еще один действительно гениальный пример клапана, сделанного из упругий эластомер (на практике эластичный синтетический силиконовый каучук). Он закрывает банку для раздачи еды, которая обычно стоит вверх дном, поэтому теоретически еда может просто капать на стол под ним! Этот оригинальный клапан останавливает его.В резиновом материале есть четыре прорези, через которые проходит еда, но он также довольно твердый, поэтому открывается только тогда, когда вы сжимаете банку. Давление, которое вы оказываете, когда вы сжимаете, заставляет пищу проходить через четыре щели, которые открываются. Когда вы отпускаете давление, эластичность клапана заставляет щели снова опуститься вниз и снова запечатать банку. Это так просто и обыденно что вы, вероятно, даже не замечали этого, но это гениальная инженерная разработка, которая опирается на очень осторожные подбор именно подходящего материала.

Фото: Эластомерный клапан для герметизации пищевых продуктов. Слева: вид снизу на запечатанный клапан. В центре: вид сверху на тот же запечатанный клапан. Справа: глядя сверху, мой палец поднимается вверх, чтобы увидеть, как работает самоуплотняющийся щелевой механизм. (Если вам интересно, я считаю, что это щелевой клапан SimpliSqueeze® производства Aptar, и вы можете прочитать все технические подробности о том, как это работает, в их US10287066B2: Дозирующий клапан.)

И выбор материалов для клапанов - это не просто вопрос того, как они будут работать в течение всего срока службы, но что с ними происходит после этого.Например, в случае упаковки для пищевых продуктов переработка становится все более важным фактором. Возьмите маленькие клапаны, которые вы найдете на пакетиках для кофе. После того, как кофе обжаривается и разливается по пакетам, ему, возможно, придется простоять на полке магазина до года, в течение которого он продолжает выделять углекислый газ. Без клапана на сумке он взорвался бы и потенциально лопнул в магазине (или на вашей кухне), разлетев кофе повсюду. На пакетиках с кофе есть оригинальные односторонние «дегазирующие» клапаны, состоящие из мембран, которые открываются, когда внутри повышается давление.Вот почему вы можете «проснуться и почувствовать запах кофе», даже не открывая пакет. Когда воздух пытается проникнуть внутрь снаружи, он сглаживает мембрану и плотно закрывает мешок. Пока все хорошо, но как насчет утилизации? Если вы начнете ставить сложные пластиковые клапаны на пакеты, это сделает мешки намного сложнее утилизировать. Каков ответ? Сейчас производители делают кофейные пакеты и клапаны полностью из компостируемые биопластики для устранения проблемы утилизации отходов.

Фото: Принцип работы кофейных клапанов.Верхний ряд: Слева: Типичный клапан внутри пакета с кофе. В центре: этот компостируемый клапан из биопласта (производства швейцарской компании Wipf) имеет фиксированное внешнее седло (черное) и внутренний корпус (красный) с выпускным отверстием для газа. Справа: Разберите его, и вы обнаружите, что внутри есть пластиковая мембрана. (синий). На рисунке ниже показано, как эти три части работают вместе. Мембрана изгибается, позволяя Углекислый газ улетучивается, затем снова становится плоской, чтобы не допустить попадания воздуха и водяного пара.

Типы клапанов

Изображение: Восемь распространенных типов клапанов, значительно упрощенных.Цветовой ключ: серая часть - это труба, по которой течет жидкость; красная часть - это клапан и его ручка или элемент управления; синие стрелки показывают, как клапан движется или поворачивается; а желтая линия показывает, в каком направлении движется жидкость при открытом клапане.

Многие типы клапанов имеют разные названия. В самые распространенные - бабочка, петух или пробка, ворота, глобус, игла, тарелка и катушка:

  • Шар : В шаровом кране полая сфера (шар) плотно сидит внутри трубы, полностью перекрывая поток жидкости.Когда вы поворачиваете ручку, она заставляет шар поворачиваться на девяносто градусов, позволяя жидкости течь через его середину.
  • Butterfly : Дроссельная заслонка - это диск, который сидит в середина трубы и поворачивается вбок (для впуска жидкости) или в вертикальном положении (чтобы полностью перекрыть поток).
  • Кран или пробка : В кране или пробковом клапане расход равен заблокирован конической заглушкой, которая отодвигается при повороте колеса или ручка.
  • Задвижка или шлюз : Задвижки открывают и закрывают трубы опускать металлические ворота поперек них.Большинство клапанов этого типа спроектирован так, чтобы быть полностью открытым или полностью закрытым и не может функционируют должным образом, когда они открыты лишь частично. В водопроводных трубах используются такие клапаны.
  • Globe : Водопроводные краны (краны) являются примерами глобуса клапаны. Когда вы поворачиваете ручку, вы закручиваете клапан вверх или вниз, и это позволяет воде под давлением течь вверх по трубе и выходить через носик ниже. В отличие от затвора или шлюза, такой клапан можно настроить так, чтобы пропускать через него больше или меньше жидкости.
  • Игла : игольчатый клапан использует длинную скользящую иглу для точно регулируют поток жидкости в таких машинах, как карбюраторы двигателей автомобилей и системы центрального отопления.
  • Тарельчатый клапан : Клапаны в цилиндрах двигателя автомобиля являются тарелками. Этот Тип клапана подобен крышке, сидящей на верхней части трубы. Время от времени крышка поднимается, чтобы выпустить или впустить жидкость или газ.
  • Золотник : Золотниковые клапаны регулируют поток жидкости в гидравлические системы. Клапаны, подобные этому, скользят назад и вперед, чтобы поток жидкости в одном или другом направлении вокруг контура трубы.

Как работают предохранительные клапаны?

Клапаны часто используются для хранения опасных жидкостей или газов - возможно, токсичных химикатов, легковоспламеняющейся нефти, пара высокого давления, или сжатый воздух - его нельзя выпускать ни при каких обстоятельствах. Теоретически клапан должен быть полностью защищен и, будучи закрытым, никогда не должен пропускать жидкость или газ через него. На практике это не совсем так. Иногда лучше, чтобы клапан вышел из строя намеренно, чтобы защитить какую-то другую часть системы или машины.Например, если у вас есть паровой двигатель, приводимый в действие водогрейным котлом, в котором накапливается пар, но давление внезапно становится слишком высоким, вам нужен клапан, который бы открылся, позволил пару уйти и безопасно сбросить давление до того, как все произойдет. котел катастрофически взрывается. Клапаны, работающие таким образом, называются предохранительными клапанами. Они предназначены для автоматического открытия, когда жидкость или газ, которые они содержат, достигают определенного давления (хотя многие системы и машины имеют предохранительные клапаны, которые можно открывать вручную для той же цели).

Изображение: Пример предохранительного клапана, установленного в обычный водопроводный кран (кран).

В обычном смесителе вы поворачиваете оранжевую ручку вверху по часовой стрелке или против часовой стрелки, чтобы повернуть клапан вверх или вниз. Это позволяет воде течь слева направо через горизонтальную трубу, вокруг изгиба (через зазор, где находился клапан) и наружу через вертикальную трубу справа.

Вы можете повернуть ручку на разную величину, чтобы открыть клапан на разную высоту, пропуская разное количество воды.

В этой конструкции Пола Вессона, запатентованной в 1923 году, внизу имеется дополнительный предохранительный клапан зеленого цвета. Он имеет коническую форму и обычно плотно удерживается на месте с помощью обмотанной вокруг него желтой пружины. Однако, если давление воды увеличивается слишком сильно, она давит на конус, открывает клапан, и вода уходит вниз, сбрасывая давление.

Изображение из патента США: 1 449 472: предохранительный кран, созданный Полом Б. Вессоном и компанией Hampden Brass, любезно предоставлено Управлением по патентам и товарным знакам США.

Узнать больше

На этом сайте

Книги

  • Справочник по клапанам Филиппа Л. Скоузена. McGraw-Hill Education, 2011. Исчерпывающее руководство по различным типам клапанов, их выбору, размеру и типам проблем, с которыми вы можете столкнуться.
  • Справочник по клапанам и приводам Брайана Несбитта. Баттерворт-Хайнеманн, 2007/2011. Практическое руководство по выбору и использованию клапанов, включая руководство для покупателя.
  • Справочник по клапанам, трубопроводам и трубопроводам Т.Кристофер Диккенсон. Elsevier, 1999. Подробный технический справочник. Много информации о различных типах клапанов и о том, как выбрать клапаны для конкретного применения.

Статьи

  • Создание улучшенного клапана, Джина Колата. Нью-Йорк Таймс. 20 июня 2015 г. Новый тип операции на сердечном клапане (транскатетерная замена аортального клапана) снижает риск хирургического вмешательства для пациентов.
  • Мужчина из Великобритании получил искусственное пластиковое сердце: NHS Choices, 3 августа 2011 г.Описывает структуру искусственного сердца, в котором используются пластиковые клапаны.
  • Предохранительные клапаны предотвращают опасность ожога: BBC News, 5 сентября 2005 г. Отчет о разработке термостатических кранов для защиты пожилых людей.

Патенты

Патенты

дают прекрасное представление о технических деталях того, как все работает на самом деле. Существуют тысячи, охватывающие множество различных типов клапанов; вот небольшой и довольно случайный выбор для начала:

  • US3425439: Дисковый затвор от Дона В. Даффи.Duriron Co. Inc., 4 февраля 1969 г.
  • US3394915: Шаровой кран с кольцевым уплотнением от Жана Гашо. Duriron Co. Inc., 4 февраля 1969 г.
  • US20030159737A1: Шаровой клапан большой пропускной способности от Джеймса Стареса. ООО "Дрессер", 30 августа 2005 г.
  • US20030159737A1: Тарельчатый клапан и способ его изготовления Чарльз Питер Деклер. Colder Products Co, 16 марта 2004 г.
  • US10287066B2: Дозирующий клапан Джейсона Хаттона и др., AsparGroup. 14 мая 2019 г. Техническое описание желтого самоуплотняющегося пищевого клапана, сфотографированного выше.

Клапаны 101: типы, размеры, стандарты и др. Клапаны

Вы также можете увидеть клапаны, классифицированные по функциям, а не по конструкции.

Общие функциональные обозначения и их общие конструктивные типы включают:

  • Запорные клапаны: Шаровые, дроссельные, мембранные, запорные, пережимные, поршневые и пробковые клапаны
  • Регулирующие клапаны: Шаровые, дисковые, диафрагменные, шаровые, игольчатые, пережимные и пробковые клапаны
  • Безопасность Предохранительные клапаны: Клапаны сброса давления и сброса вакуума
  • Обратные клапаны: Поворотные обратные и подъемные обратные клапаны
  • Клапаны специального назначения: Многопортовые, поплавковые, опорные, ножевые задвижки и линейные заглушки

Объяснение размеров клапана: обеспечение бесперебойной работы

Хотя клапаны могут быть небольшой частью вашего трубопроводного процесса или системы с точки зрения пространства, они часто составляют значительную часть бюджета на проектирование и строительство.Они также оказывают значительное влияние на долгосрочные затраты и общую производительность системы.

Выбор клапана подходящего размера важен как для оптимизации затрат, так и для обеспечения безопасной, точной и надежной работы.

Первое, что необходимо учитывать, - это общий размер клапана - как с точки зрения физических размеров, так и с точки зрения внутреннего размера и расхода (CV).

Выбор клапана, который не помещается должным образом в требуемом пространстве, может привести к дополнительным расходам.Выбор клапана, который не обеспечивает идеального расхода, может привести как минимум к неточному регулированию расхода, а в худшем - к полному отказу системы.

Например, если ваш клапан слишком мал, это может привести к снижению потока на выходе и созданию противодавления на входе. Если клапан слишком большой, вы обнаружите, что управление потоком резко ухудшается по мере того, как вы продвигаетесь от полностью открытого или полностью закрытого положения.

При выборе правильного размера убедитесь, что учитывает как диаметр соединителя, так и общий расход клапана по сравнению с вашими потребностями.Некоторые клапаны обеспечивают отличный поток, в то время как другие сужают поток и увеличивают давление.

Это означает, что иногда для регулировки расхода необходимо установить клапан большего размера, чем может предполагать только диаметр адаптера.

Торцевые соединения клапана: ключ к правильной подгонке и правильной работе

Принимая во внимание размер и дизайн, важно также учитывать торцевые соединения клапана.

Распространенные типы концов клапана. Источник: Unified Alloys

Хотя наиболее очевидным следствием здесь является выбор торцевого соединения, совместимого с вашим трубопроводом, существуют также функциональные характеристики распространенных типов концов, которые могут сделать один клапан более подходящим для ваших нужд, чем другой.

Общие клапанные соединения и концы включают:

  • Резьбовые или резьбовые: Часто используются в соединениях приборов или в точках отбора проб
  • Фланцевые: Наиболее распространенные концы трубопровода
  • Приварные встык: Обычно используются в операциях высокого давления или высоких температур
  • Приварной штуцер: Обычно используется на трубопроводах с малым внутренним диаметром, где резьбовые соединения не допускаются.
  • Втулка и выступ: Часто используется для компактных клапанов, устанавливаемых в системах с ограниченным пространством.

Материалы клапана: обеспечение безопасности и долговечности. Производительность

В зависимости от вашего предполагаемого использования материалы, из которых изготовлены ваши клапаны, могут иметь решающее значение для обеспечения безопасной эксплуатации и снижения затрат на техническое обслуживание и замену в течение всего срока эксплуатации.

Клапаны из нержавеющей стали

являются отличным вариантом в различных производственных средах, в том числе в агрессивных средах (например, химикатах, соленой воде и кислотах), в средах со строгими санитарными стандартами (например, при производстве продуктов питания и напитков и фармацевтических препаратов), а также в процессах, требующих повышенного давления. давление или высокие температуры.

Однако, если вы обрабатываете растворители, топливо или летучие органические соединения (ЛОС), выбор материала клапана из неискрящего материала, такого как латунь, бронза, медь или даже пластик, часто является лучшим вариантом.Помимо выбора правильного материала корпуса, внутренние (смачиваемые) детали отделки также должны быть оценены на химическую совместимость. Если ваш клапан содержит эластомеры, их также следует проверить на химическую совместимость, а также ограничения по давлению и температуре.

Стандарты клапанов: соответствие требованиям и нормативным требованиям

В зависимости от предполагаемого использования вы можете обнаружить, что клапаны должны соответствовать определенным стандартам, чтобы соответствовать нормативным требованиям по безопасности, санитарии или другим вопросам.

Несмотря на то, что существует слишком много организаций по стандартизации и потенциальных нормативных документов, чтобы подробно описать их, организаций по общим стандартам включают:

Также следует учитывать отраслевые стандарты.

Основные организации по стандартизации по отраслям:

  • Стандарты клапанов ASHRAE
  • Стандарты клапанов ASME BPVC
  • Стандарты клапанов ASSE
  • Стандарты клапанов ISA
  • Стандарты клапанов NFPA
  • Стандарты клапанов SAE

Заключительные мысли

Выбор правильного клапана для вашего проекта может показаться сложным.Однако, начав с общих характеристик - таких как конструкция клапана , размер клапана и метод срабатывания - вы можете быстро ограничить свои возможности, чтобы определить наилучшие клапаны для ваших нужд.

Независимо от того, разрабатываете ли вы новую систему обработки или хотите обновить или обслужить существующую систему, выбор клапанов и фитингов Unified Alloys поможет вам найти идеальное решение для вашего приложения и среды использования. Как ведущий поставщик сплавов из нержавеющей стали, клапанов, фланцев и т. Д., Наши специалисты уже более 4 десятилетий помогают промышленным предприятиям Канады и Северной Америки.Нужна помощь или есть вопрос? Свяжитесь с нами для индивидуальной помощи.

Как работают регулирующие клапаны и руководство по различным типам корпусов регулирующих клапанов

Мы все использовали один или два клапана в своей жизни, верно? Смесители для раковины, душа и т. Д. - это все клапаны, но они не являются регулирующими клапанами, потому что вам нужно вручную установить желаемый объем потока. Регулирующий клапан может делать это автоматически или, по крайней мере, дистанционно. Это широко применяемое устройство, и эта статья расскажет вам все, что вам нужно о нем.

Что такое регулирующий клапан?

На промышленных предприятиях клапаны выполняют ту же функцию, что и смесители для душа и раковины: они регулируют объем потока в технологических процессах. Однако промышленные клапаны требуют большей точности, поэтому мы позволяем системе управления управлять ими, а не делать это сами.

Детали регулирующего клапана

Клапан для раковины состоит из двух основных частей: корпуса, который позволяет или блокирует поток, и привода, который мы перемещаем, чтобы управлять корпусом. Обычно на кране у нас есть поворотный привод, и затем мы поворачиваем его, чтобы позволить большему или меньшему потоку течь по трубам.

С другой стороны, регулирующие клапаны

состоят из трех основных частей: корпуса, привода и позиционера. Эта часть получает команды от системы управления и соответственно перемещает исполнительный механизм. Затем есть более мелкие и менее важные детали, такие как крышки, плунжеры клапанов, седельные кольца и прокладки.

Типы корпусов регулирующих клапанов

На рынке представлено множество типов регулирующих клапанов. В зависимости от области применения один тип корпуса может обеспечивать лучшие характеристики, чем другой.

Корпус регулирующего клапана остается в контакте с продуктом. Чтобы справиться с температурой, давлением и химическим составом продукта, нам нужно масштабировать правильный материал и CV (коэффициент клапана).

Когда мы говорим о типах клапанов, мы имеем в виду типы корпусов регулирующих клапанов. Мы можем разделить их на две группы: линейные и вращающиеся. В линейном регулирующем клапане используется прямолинейное движение скользящего штока для уменьшения или увеличения потока. А вращающийся регулирующий клапан имеет элемент, который поворачивается в потоке, чтобы уменьшить или увеличить его.

Корпус линейного регулирующего клапана

Линейный клапан имеет открывающий и закрывающий элемент, который движется по прямой линии. Итак, давайте рассмотрим различные типы линейных регулирующих клапанов.

Корпус регулирующего клапана

Мы найдем много шаровых клапанов по всему миру, и они также бывают двух типов: односедельные и двухседельные. Давайте поймем разницу между этими двумя моделями.

Корпус односедельного регулирующего клапана Globe

В этом сценарии жидкость, проходящая через клапан, имеет только одно отверстие для прохождения.В зависимости от заглушки, мы можем изменить состояние клапана, закрывая или открывая клапан в естественном положении. Мы должны помнить, что продукт всегда должен течь против клапана в его естественном положении.

Корпус двухседельного регулирующего клапана Globe

Клапан этого типа позволяет жидкости проходить через два отверстия одновременно. Здесь мы также можем иметь естественное положение клапана как закрытое или открытое. Однако заглушка имеет другую конструкцию, поскольку она должна открывать и закрывать два отверстия одновременно.

Корпус 3-ходового регулирующего клапана Globe

Этот вариант имеет совершенно иное назначение, чем одно- и двухседельные регулирующие клапаны. Когда нам нужно смешать два продукта или мы хотим разделить один продукт на два выхода, мы будем использовать этот. Внутренняя структура корпусов клапанов становится более сложной в зависимости от области применения.

Регулирующий клапан проходной клетки

Эта модель основана на очень старой концепции, но обновления поддерживают ее актуальность. Регулирующий клапан с шаровой клеткой с одним седлом имеет аналогичный принцип работы, но отличается от плунжера регулирующего клапана.Однако нам по-прежнему необходимо контролировать жидкость, проходящую через клапан, против силы заглушки.

Вдобавок к этому мы можем получить сбалансированное одинарное сиденье с заглушкой, аналогичной той, что мы найдем в двойном сиденье. Усилие с обеих сторон заглушки уравновешивается, поэтому нам не нужно прилагать много усилий, чтобы закрыть ее.

Корпус гидрораспределителя угловой

Здесь у нас аналогичный принцип работы шарового регулирующего клапана, но мы можем установить его под углом, а не горизонтально.

Корпус мембранного регулирующего клапана

Мембранный регулирующий клапан имеет несколько недостатков, но он позволяет сэкономить деньги в зависимости от области применения. Благодаря конструкции, полностью отличной от шаровых регулирующих клапанов, мы чаще всего встречаемся с агрессивными продуктами, жидкостями с высокой вязкостью и жидкостями с твердыми частицами. Хотя он ограничивает нас по размеру и температуре, его конструкция обеспечивает отличное уплотнение от протечек.

Корпус двухстороннего регулирующего клапана

Этот клапан в первую очередь обеспечивает простоту обслуживания для выездных техников и инженеров.Он работает с высококоррозионными продуктами, поэтому нам необходимо регулярно обслуживать его, чтобы он работал должным образом.

Конструкция этого клапана позволяет легко заменять внутренние детали. К сожалению, он стоит больше, чем другие клапаны, потому что химическая совместимость с агрессивными продуктами означает дорогие материалы.

Корпус регулирующего клапана гильотины

Обычно гильотинные клапаны перекрывают поток газа и воздуха низкого давления. Мы, наверное, можем догадаться, какую форму это принимает. Мы также можем получить одно- и двухместное сиденье, в зависимости от ваших характеристик утечки.

Чтобы узнать больше о применении электромагнитных клапанов в регулирующих клапанах, вы можете прочитать статью Visaya здесь

Тип корпуса поворотного регулирующего клапана

Поворотные клапаны стали более популярными, скорее всего, из-за их стоимости и небольшого веса. Они бывают следующих типов.

Корпус регулирующего клапана-бабочки

Этот кольцевой клапан имеет диск посередине, работающий как заглушка. По сути, сиденье корпуса - это его собственные стены, но у нас могут быть другие концепции в зависимости от производителя.

Обычно мы используем межфланцевое технологическое соединение от 2 до 24 дюймов и фланец для больших размеров. Большинство поставщиков рекомендуют поддерживать рабочий диапазон от 0 до 60 градусов, учитывая усилие, необходимое для открытия и закрытия клапана, от 60 до 100 градусов. Когда мы работаем под углом от 0 до 60 градусов, мы можем использовать стандартный размер. В противном случае нам придется его менять. У нас также могут быть вариации этого клапана - другая футеровка диска, композитное седло и многое другое.

Корпус шарового регулирующего клапана

В течение долгого времени мы видели много такого типа в регуляторах включения / выключения, но он стал более распространенным и в градуированном управлении.Здесь в качестве заглушки клапана используется шар, который обеспечивает полный или частичный поток через клапан.

Он работает с двойным седлом и имеет отличные характеристики утечки по сравнению с другими моделями. Этот клапан считается несбалансированным, потому что жидкость будет пытаться закрыть его, а у вас нет сбалансированной силы. Но он также может работать в обоих направлениях потока.

К этому клапану можно добавить различные заглушки. Один позволяет полному потоку проходить через клапан при открытии 90 градусов. А другой ограничит прохождение жидкости через клапан на 40 процентов.Мы также можем найти различные типы седел, которые могут влиять на управление клапаном.

Характеристики потока и типы пробок

Мы упоминали, что клапаны могут различаться в зависимости от типа заглушки. Таким образом, мы должны знать характеристику потока, создаваемую перемещением плунжера из седла. В расчетах у нас постоянное давление, но в реальности разные представления.

У нас есть две концепции для определения характеристик потока: собственный / внутренний и эффективный / установленный. Мы основываем естественный поток на лабораторных испытаниях и характеристиках плунжера и его гнезда.И мы выводим эффективный поток из реального процесса на основе условий процесса.

Итак, давайте поговорим о характеристической кривой потока от собственного потока.

Быстрое открытие

Здесь регулирующий клапан будет предлагать огромное изменение расхода при использовании небольшого варианта плунжера. Например, когда у вас есть 25 процентов диапазона, у вас почти полный поток, проходящий через регулирующий клапан. Этот тип клапана хорошо подходит для управления включением / выключением.

линейный

Этот тип кривой имеет пропорциональное изменение движения с потоком, поэтому он отображается как прямая линия.

Равнопроцентный

В этом сценарии равное добавление движения клапана создаст процент, пропорциональный добавлению скорости потока. Взгляните на это уравнение:

Q = Q 0 e Kx

Q 0 = Начальный расход

K = Log R / x макс.

x = ход клапана

R = Q макс / Q мин

Параболическая модифицированная

У модифицированной параболической конструкции нет надлежащего описания.По сути, он представляет собой характеристику расхода между линейной и равнопроцентной.

Что мне нужно знать для масштабирования регулирующего клапана?

Мы не будем углубляться в процесс масштабирования шаг за шагом, но мы предоставим вам информацию, необходимую для масштабирования нового регулирующего клапана. Эта информация также понадобится нам для расчета уровня шума и коэффициента расхода (Cv).

Информация о потоке
  • Диапазон расхода - минимальный, нормальный и максимальный
  • Давление до и после клапана для минимального, нормального и максимального расхода
Информация о продукте
  • Характеристики жидкости
  • Тип жидкости - газ, жидкость, смесь газа и жидкости
  • Плотность
  • Диапазон температур
  • Вязкость (только для жидкостей)
  • Давление парообразования (только для жидкостей)
  • Характеристики трубы
Классификация утечек

Мы можем определить классификацию регулирующих клапанов по утечке как максимальную утечку, разрешенную для прохождения через полностью закрытый клапан.Эта таблица предоставит вам эту информацию на основе стандарта ANSI-B16-104:

.

А теперь давайте подробнее рассмотрим второй элемент регулирующего клапана.

Привод регулирующего клапана

Привод открывает или закрывает ваш клапан в соответствии с желаемым изменением расхода. У нас могут быть линейные или поворотные приводы, в зависимости от типа корпуса клапана. Например, дроссельной заслонке требуется поворотный привод, а шаровой клапан может работать с линейным приводом.

У нас также могут быть три разные системы, обеспечивающие это движение - пневматическая, гидравлическая и электрическая. Пневматические приводы преобразуют давление воздуха в линейное или вращательное движение. Гидравлические системы делают то же самое с жидкостями вместо воздуха. А электрические приводы используют двигатели для преобразования электрической энергии в механический крутящий момент.

Все эти системы работают в прямом и обратном направлении или в прямом или обратном направлении. При прямом воздействии вход толкает привод вниз по штоку клапана, а пружина толкает его обратно вверх.При обратном действии вход толкает шток клапана вверх, а пружина толкает его обратно вниз. Имеет ли это смысл?

Чтобы узнать больше о приводах регулирующих клапанов, вы можете прочитать статью Visaya о различных типах приводов регулирующих клапанов

Некоторые приводы, например, пистолетные, могут быть линейными или поворотными. Существует множество вариантов, но все они в конечном итоге делают одно и то же - перемещают клапан, чтобы увеличить или уменьшить поток технологической жидкости.Очень просто, но очень важно.

Чтобы узнать больше о регулирующих клапанах, вы можете посмотреть видео ниже или связаться с нашими инженерами , и мы будем рады помочь.

Как работает электромагнитный клапан

Что такое электромагнитный клапан?

Определение электромагнитного клапана - это электромеханический клапан, который обычно используется для управления потоком жидкости или газа.Существуют различные типы электромагнитных клапанов, но основные варианты - с пилотным или прямым действием. Клапаны с пилотным управлением, наиболее широко используемые, используют давление в трубопроводе системы для открытия и закрытия главного отверстия в корпусе клапана.

В то время как соленоидные клапаны прямого действия напрямую открывают или закрывают отверстие главного клапана, которое является единственным каналом потока в клапане. Они используются в системах, требующих низкой пропускной способности, или в приложениях с низким перепадом давления на отверстии клапана.

Принцип действия электромагнитных клапанов

Принцип действия электромагнитного клапана заключается в управлении потоком жидкостей или газов в положительном, полностью закрытом или полностью открытом режиме. Их часто используют для замены ручных клапанов или для дистанционного управления. Функция электромагнитного клапана включает открытие или закрытие отверстия в корпусе клапана, что позволяет или предотвращает прохождение потока через клапан. Плунжер открывает или закрывает отверстие, поднимаясь или опускаясь внутри гильзы за счет подачи энергии на катушку.

Электромагнитные клапаны состоят из змеевика, плунжера и втулки.В нормально закрытых клапанах возвратная пружина плунжера прижимает плунжер к отверстию и препятствует потоку. Когда на катушку соленоида подано напряжение, результирующее магнитное поле поднимает плунжер, обеспечивая поток. Когда электромагнитная катушка находится под напряжением в нормально открытом клапане, плунжер закрывает отверстие, что, в свою очередь, предотвращает поток.

Почему используется электромагнитный клапан?

В большинстве приложений управления потоком необходимо запускать или останавливать поток в контуре для управления жидкостями в системе.Для этого обычно используется электромагнитный клапан с электронным управлением. Электромагнитные клапаны, приводимые в действие соленоидом, могут быть расположены в удаленных местах и ​​могут управляться с помощью простых электрических переключателей.

Электромагнитные клапаны - наиболее часто используемые элементы управления в жидкостной технике. Они обычно используются для отключения, выпуска, дозирования, распределения или смешивания жидкостей. По этой причине они используются во многих областях. Соленоиды обычно обеспечивают быстрое и безопасное переключение, длительный срок службы, высокую надежность, низкую мощность управления и компактную конструкцию.

Где используется электромагнитный клапан?

Электромагнитные клапаны применяются в широком диапазоне промышленных настроек, включая общее двухпозиционное управление, контуры управления заводом, системы управления технологическим процессом и различные приложения производителей оригинального оборудования, и это лишь некоторые из них.

Электромагнитные клапаны можно найти во многих различных секторах, в том числе:

  • Водоснабжение
  • Очистка питьевой воды
  • Очистка сточных вод
  • Очистка / очистка серой и черной воды
  • Машиностроение
  • Охлаждение, смазка и дозирование
  • Строительные услуги
  • Крупные системы отопления, климат-контроль
  • Техника безопасности
  • Системы защиты водопроводов и пожаротушения
  • Компрессоры
  • Сброс давления и дренаж
  • Подача топлива
  • Транспортные и резервуарные помещения
  • Пожары системы
  • Управление газом и мазутом
  • Газовая хроматография
  • Регулировка газовой смеси
  • Приборы для анализа крови
  • Контроль процессов очистки

Как заменить электромагнитные клапаны

Для правильного и точного контроля функционирования, электромагнитные клапаны должны быть настроены и выбраны в соответствии с конкретным приложением.Наиболее важными параметрами для выбора электромагнитного регулирующего клапана являются значение Kv (выраженное в кубических метрах в час) и диапазон давления в приложении.

Чем ниже отверстие клапана или чем прочнее змеевик, тем выше давление, при котором клапан может отключиться. На основании рассчитанного значения Kv и диапазона давления для планируемого применения можно определить соответствующий тип клапана и его требуемое отверстие.

Что такое электромагнитный клапан NAMUR?

NAMUR - это аббревиатура от User Association of Automation Technology in Process Industries, которая служит стандартом для технологии автоматизированных клапанов.Стандартные интерфейсы полезны для монтажа приводов, поскольку они помогают снизить затраты на изготовление и установку соленоидов. Bürkert предлагает для покупки широкий выбор электромагнитных клапанов NAMUR. Посетите наш веб-сайт сегодня, чтобы просмотреть полный ассортимент электромагнитных клапанов.

Где купить электромагнитный клапан

Клапаны Bürkert можно найти практически во всех отраслях промышленности. От сварочных роботов до гидротехнических сооружений, от пылеудаления при добыче полезных ископаемых до контроля давления в кабине самолета - все возможно с нашими клапанами в качестве надежного компонента вашей системы.Если вам нужен отдельный клапан, клапанные блоки или индивидуальные решения, вся наша линейка продуктов ориентирована на обеспечение контролируемого обращения с жидкостями и газами.

Наша продукция предназначена для предоставления:

  • Высокая гибкость благодаря модульной конструкции
  • Разнообразный выбор материалов
  • Высокая надежность и длительный срок службы
  • Низкое воздействие на окружающую среду

Приобретите высококачественные электромагнитные клапаны в интернет-магазине Burkert прямо сейчас . Или, чтобы получить дополнительную информацию, позвоните нам по телефону +44 1285 648 720, по электронной почте[email protected] или заполните нашу контактную форму.

Самые популярные электромагнитные клапаны Bürkert Самые популярные электромагнитные клапаны Bürkert

Не все электромагнитные клапаны одинаковы. Да, здесь, в Bürkert, мы регулярно разрабатываем невероятно инновационные соленоиды - это то, чем мы занимаемся! Однако часто требуется прочная, надежная рабочая лошадка соленоида, которая, как вы можете быть уверены, многократно выполнит свою работу в течение длительного и выдающегося жизненного цикла. Следующие три электромагнитных клапана Bürkert являются воплощением надежности.

Что такое электромагнитный клапан и как он работает?

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости. Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

ОБЩЕЕ

Электромагнитные клапаны используются везде, где требуется автоматическое регулирование потока жидкости.Они все в большей степени используются в самых разных типах установок и оборудования. Разнообразие доступных конструкций позволяет выбрать клапан в соответствии с конкретным применением.

СТРОИТЕЛЬСТВО

Электромагнитные клапаны - это блоки управления, которые при подаче электроэнергии или обесточивании либо перекрывают, либо пропускают поток жидкости. Привод выполнен в виде электромагнита. При подаче напряжения создается магнитное поле, которое натягивает плунжер или поворотный якорь против действия пружины.В обесточенном состоянии плунжер или поворотный якорь возвращается в исходное положение под действием пружины.

РАБОТА КЛАПАНА

По режиму срабатывания различают клапаны прямого действия, клапаны с внутренним управлением и клапаны с внешним управлением. Еще одна отличительная черта - это количество подключений к портам или количество потоков («путей»).

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ

В соленоидном клапане прямого действия уплотнение седла прикреплено к сердечнику соленоида.В обесточенном состоянии отверстие седла закрыто, которое открывается, когда клапан находится под напряжением.

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ, ДВУХХОДОВЫЕ

Двухходовые клапаны - это запорные клапаны с одним входным и одним выходным отверстиями (рис. 1). В обесточенном состоянии пружина сердечника при помощи давления жидкости удерживает уплотнение клапана на седле клапана, перекрывая поток. При подаче напряжения сердечник и уплотнение втягиваются в катушку соленоида, и клапан открывается. Электромагнитная сила больше, чем объединенная сила пружины и силы статического и динамического давления среды.

фигура 1

КЛАПАНЫ ПРЯМОГО ДЕЙСТВИЯ 3-ХХОДОВЫЕ

Трехходовые клапаны имеют три штуцера и два седла клапана. Одно уплотнение клапана всегда остается открытым, а другое закрытым в обесточенном режиме. Когда катушка находится под напряжением, режим меняется на противоположный. Трехходовой клапан, показанный на рис. 2, выполнен с сердечником плунжерного типа. Различные операции клапана могут быть получены в зависимости от того, как текучая среда соединена с рабочими портами на рис. 2. Давление текучей среды нарастает под седлом клапана.Когда катушка обесточена, коническая пружина плотно прижимает нижнее уплотнение сердечника к седлу клапана и перекрывает поток жидкости. Порт A выпускается через R. Когда катушка находится под напряжением, сердечник втягивается, седло клапана в Порте R закрывается подпружиненным верхним уплотнением сердечника. Текучая среда теперь течет от P к A.

фигура 2 В отличие от версий с сердечником плунжерного типа, клапаны с поворотным якорем имеют все портовые соединения в корпусе клапана. Изолирующая диафрагма предотвращает контакт текучей среды с камерой змеевика.Клапаны с поворотным якорем могут использоваться для управления любым трехходовым клапаном. Основной принцип конструкции показан на рис. 3. Клапаны с поворотным якорем стандартно оснащены ручным дублером.

фигура 3

ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

В клапанах прямого действия силы статического давления увеличиваются с увеличением диаметра отверстия, что означает, что магнитные силы, необходимые для преодоления сил давления, соответственно становятся больше.Поэтому электромагнитные клапаны с внутренним управлением используются для переключения более высоких давлений в сочетании с отверстиями большего размера; в этом случае перепад давления жидкости выполняет основную работу по открытию и закрытию клапана.

КЛАПАНЫ 2-ХОДОВЫЕ С ВНУТРЕННИМ ПИЛОТОМ

Электромагнитные клапаны с внутренним управлением оснащены 2- или 3-ходовым пилотным соленоидным клапаном. Мембрана или поршень обеспечивают уплотнение для седла главного клапана. Работа такого клапана показана на рис.4. Когда пилотный клапан закрыт, давление жидкости увеличивается с обеих сторон диафрагмы через выпускное отверстие. Пока существует разница давлений между впускным и выпускным портами, запорная сила доступна за счет большей эффективной площади в верхней части диафрагмы. Когда пилотный клапан открыт, давление сбрасывается с верхней стороны диафрагмы. Большая эффективная сила чистого давления снизу теперь поднимает диафрагму и открывает клапан. Как правило, клапаны с внутренним управлением требуют минимального перепада давления для обеспечения удовлетворительного открытия и закрытия.Omega также предлагает клапаны с внутренним управлением, спроектированные с соединенным сердечником и диафрагмой, которые работают при нулевом перепаде давления (рис. 5).

фигура 4

МНОГООБХОДИМЫЕ ЭЛЕКТРОМАГНИТНЫЕ КЛАПАНЫ С ВНУТРЕННИМ ПИЛОТОМ

4-ходовые электромагнитные клапаны с внутренним управлением используются в основном в гидравлических и пневматических системах для приведения в действие цилиндров двустороннего действия. Эти клапаны имеют четыре патрубка: впуск давления P, два патрубка A и B цилиндра и один патрубок выпуска R.4/2-ходовой тарельчатый клапан с внутренним управлением показан на рис. 6. В обесточенном состоянии пилотный клапан открывается на соединении между входом давления и пилотным каналом. Обе тарелки главного клапана теперь находятся под давлением и переключаются. Теперь соединение порта P подключено к A, а B может выходить через второй ограничитель через R.

цифра 5

КЛАПАНЫ С НАРУЖНЫМ УПРАВЛЕНИЕМ

В этих типах для приведения в действие клапана используется независимая управляющая среда.На рис. 7 показан поршневой клапан с угловым седлом и закрывающей пружиной. В безнапорном состоянии седло клапана закрыто. Трехходовой электромагнитный клапан, который может быть установлен на приводе, управляет независимой управляющей средой. Когда электромагнитный клапан находится под напряжением, поршень поднимается против действия пружины, и клапан открывается. Версия с нормально открытым клапаном может быть получена, если пружина расположена на противоположной стороне поршня привода. В этих случаях независимая управляющая среда подключается к верхней части привода.Версии двойного действия, управляемые 4/2-ходовыми клапанами, не содержат пружины.

фигура 6

МАТЕРИАЛЫ

Все материалы, из которых изготовлены клапаны, тщательно отбираются в соответствии с различными типами применения. Материал корпуса, материала уплотнения и материала соленоида выбирается для оптимизации функциональной надежности, совместимости с жидкостями, срока службы и стоимости.

МАТЕРИАЛЫ КУЗОВА

Корпуса клапанов нейтральной жидкости изготовлены из латуни и бронзы.Для жидкостей с высокими температурами, например пара, доступна коррозионно-стойкая сталь. Кроме того, полиамидный материал используется по экономическим причинам в различных пластиковых клапанах.

СОЛЕНОИДНЫЕ МАТЕРИАЛЫ

Все части электромагнитного привода, контактирующие с жидкостью, изготовлены из аустенитной коррозионно-стойкой стали. Таким образом обеспечивается устойчивость к коррозионному воздействию нейтральных или умеренно агрессивных сред.

УПЛОТНЕНИЕ

Конкретные механические, термические и химические условия в приложении влияют на выбор материала уплотнения.Стандартным материалом для нейтральных жидкостей при температурах до 194 ° F обычно является FKM. Для более высоких температур используются EPDM и PTFE. Материал PTFE универсально устойчив практически ко всем техническим жидкостям.

НОМИНАЛЬНОЕ ДАВЛЕНИЕ - ДИАПАЗОН ДАВЛЕНИЯ

Все значения давления, приведенные в этом разделе, представляют собой манометрическое давление. Номинальное давление указано в фунтах на квадратный дюйм. Клапаны надежно работают в заданных диапазонах давления. Наши цифры действительны для диапазона пониженного напряжения от 15% до перенапряжения 10%.Если 3/2-ходовые клапаны используются в другом режиме, допустимый диапазон давления изменяется. Более подробная информация содержится в наших технических паспортах.

В случае работы в вакууме необходимо следить за тем, чтобы вакуум был на стороне выхода (A или B), в то время как более высокое давление, то есть атмосферное давление, подключено к входному отверстию P.

ЗНАЧЕНИЯ РАСХОДА

Скорость потока через клапан определяется конструкцией и типом потока.Размер клапана, требуемый для конкретного применения, обычно определяется номиналом Cv. Этот показатель разработан для стандартных единиц и условий, то есть расхода в галлонах в минуту и ​​использования воды с температурой от 40 ° F до 86 ° F при перепаде давления 1 фунт / кв. Дюйм. Приведены значения Cv для каждого клапана. Стандартизированная система значений расхода также используется для пневматики. В этом случае воздушный поток в SCFM вверх по потоку и падение давления 15 фунтов на квадратный дюйм при температуре 68 ° F.

СОЛЕНОИДНЫЙ ПРИВОД

Общей особенностью всех электромагнитных клапанов Omega является система соленоидов с эпоксидной изоляцией.В этой системе вся магнитная цепь - катушка, соединения, ярмо и направляющая трубка сердечника - объединены в один компактный блок. Это приводит к тому, что высокая магнитная сила удерживается в минимальном пространстве, обеспечивая первоклассную электрическую изоляцию и защиту от вибрации, а также внешних коррозионных воздействий.

КАТУШКИ

Катушки Omega доступны для всех обычно используемых напряжений переменного и постоянного тока. Низкое энергопотребление, особенно в случае соленоидных систем меньшего размера, означает, что возможно управление через полупроводниковую схему.

рисунок 7 Доступная магнитная сила увеличивается по мере уменьшения воздушного зазора между сердечником и гайкой заглушки, независимо от того, используется ли переменный или постоянный ток. Электромагнитная система переменного тока имеет большую магнитную силу, доступную при большем ходе, чем сопоставимая соленоидная система постоянного тока. Графики характеристического хода в зависимости от силы, показанные на рис. 8, иллюстрируют эту взаимосвязь.

Ток, потребляемый соленоидом переменного тока, определяется индуктивностью. С увеличением хода индуктивное сопротивление уменьшается и вызывает увеличение потребления тока.Это означает, что в момент обесточивания ток достигает максимального значения. Противоположная ситуация применима к соленоиду постоянного тока, где потребление тока зависит только от сопротивления обмоток. Сравнение во времени характеристик включения соленоидов переменного и постоянного тока показано на рис. 9. В момент подачи питания, то есть когда воздушный зазор максимален, электромагнитные клапаны потребляют гораздо более высокие токи, чем когда сердечник полностью заполнен. втянут, т. е. воздушный зазор закрыт.Это приводит к высокой производительности и расширенному диапазону давления. В системах постоянного тока после включения тока поток увеличивается относительно медленно, пока не будет достигнут постоянный ток удержания. Таким образом, эти клапаны могут управлять только более низким давлением, чем клапаны переменного тока, при тех же размерах отверстий. Более высокие давления могут быть получены только за счет уменьшения размера отверстия и, следовательно, пропускной способности.

ТЕПЛОВЫЕ ЭФФЕКТЫ

Когда на катушку соленоида подано напряжение, всегда выделяется определенное количество тепла.Стандартная версия электромагнитных клапанов имеет относительно небольшой подъем температуры. Они предназначены для достижения максимального повышения температуры 144 ° F в условиях непрерывной работы (100%) и при 10% перенапряжении. Кроме того, обычно допустима максимальная температура окружающей среды 130 ° F. Максимально допустимые температуры жидкости зависят от конкретных материалов уплотнения и корпуса. Эти цифры можно получить из технических данных.

ОПРЕДЕЛЕНИЕ ВРЕМЕНИ (VDE0580) ВРЕМЯ ОТВЕТА

Небольшие объемы и относительно высокие магнитные силы, связанные с электромагнитными клапанами, позволяют получить быстрое время отклика.Для специальных применений доступны клапаны с разным временем отклика. Время реакции определяется как время между подачей сигнала переключения и завершением механического открытия или закрытия.

ПО ПЕРИОДУ

Период включения определяется как время между включением и выключением тока соленоида.

ПЕРИОД ЦИКЛА

Общее время включенного и выключенного периодов - это период цикла. Предпочтительный период цикла: 2, 5, 10 или 30 минут.

ОТНОСИТЕЛЬНЫЙ РАБОЧИЙ ЦИКЛ

Относительный рабочий цикл (%) - это процентное отношение периода под напряжением к общему периоду цикла. Непрерывная работа (100% рабочий цикл) определяется как непрерывная работа до достижения установившейся температуры.

РАБОТА КЛАПАНА

Кодировка клапана всегда состоит из заглавной буквы.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
