12.07.2018
Водогрейные котлы позволяют обеспечить нагрев и подачу горячей воды в отопительную и водоснабжающую системы здания. В зависимости от конструкции тепловое оборудование может быть газотрубным или водотрубным. Принцип работы установок обоих типов заключается в передаче тепла от сгорания топлива в камере воде, циркулирующей по трубам или омывающей их.

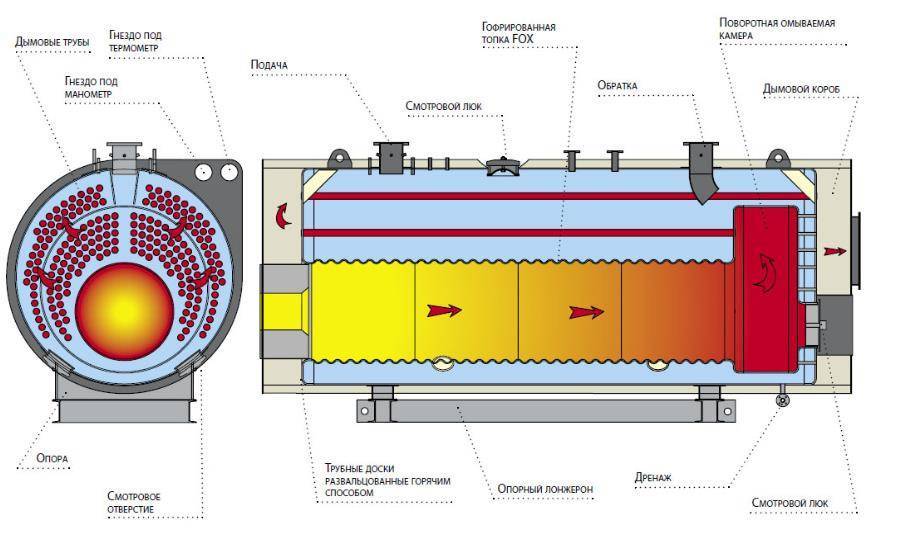

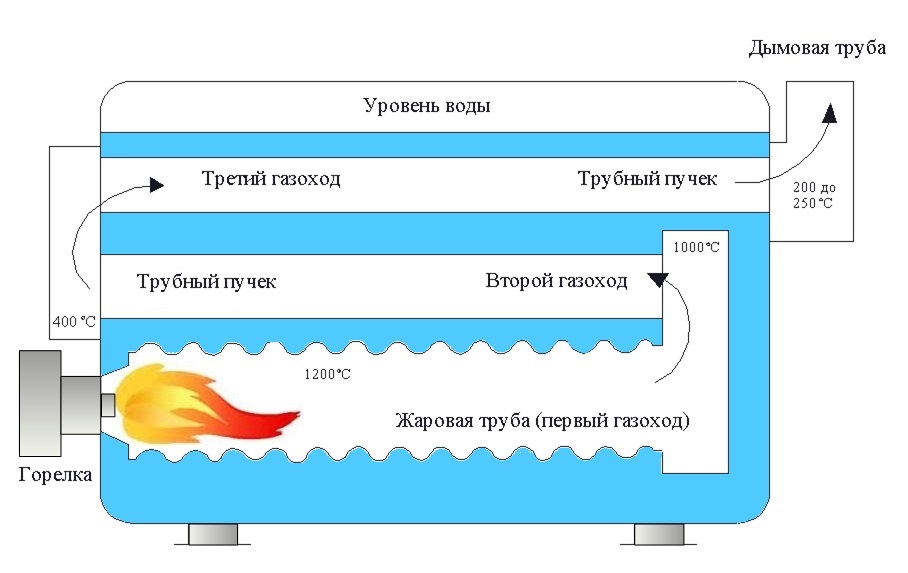

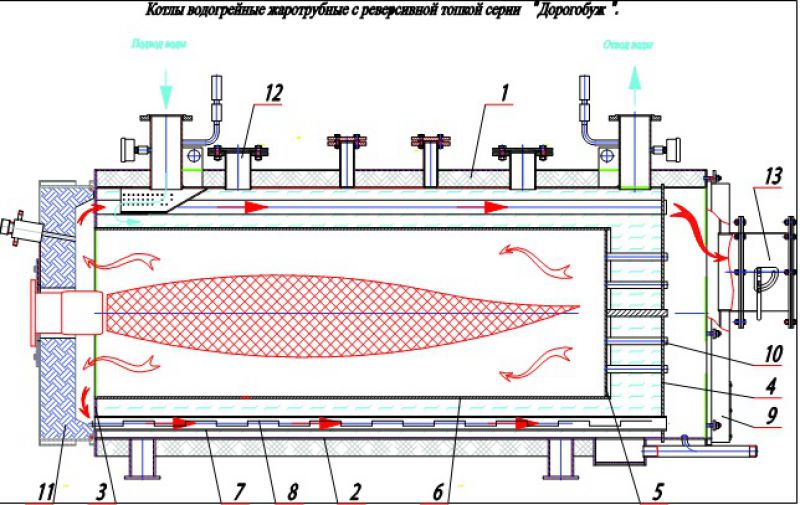

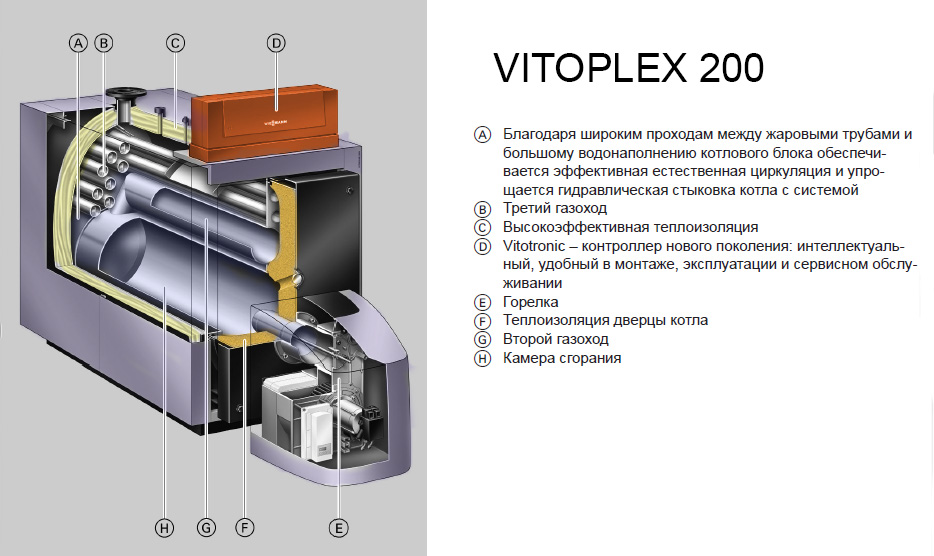

Как работает жаротрубный водогрейный котел
В жаротрубных водогрейных котлах продукты горения движутся по жаровым газоходам, которые со всех сторон омываются водой, забирающей у них тепло. Дымовые газы при этом совершают два или три хода по трубам, в зависимости от конструктивных особенностей оборудования, которое, соответственно, может быть двух- либо трехходовым (последнее в несколько раз мощнее других устройств и применяется для обогрева объектов большой площади).
- зажигается горелка, расположенная в начале жаровой трубы;
- продукты сгорания жидкого топлива или газа начинают циркуляцию по трубам первого хода;
- после достижения задней стенки котла воздух возвращается обратно или переходит в трубы второго хода и проходит еще один цикл;
- по завершении цикла дымовые газы выводятся через дымогарные устройства.
В процессе движения продуктов сгорания вода омывает трубы, нагреваясь до требуемой температуры, и направляется от водогрейного котла в водоснабжающую или отопительную систему.
Как работает водотрубный водогрейный котел
В конструкциях данного типа по трубам, расположенным в топке горизонтально и вертикально, движется не воздух, а вода. Дымовые газы нагревают теплоноситель снаружи. В качестве топлива может использоваться газ, мазут, дизтопливо. Принцип работы заключается в прохождении следующих этапов:
- горелка нагревает топливо;
- образовавшиеся дымовые газы начинают циркулировать между труб, отдавая часть тепла теплоносителю;
- с помощью насоса вода постоянно перекачивается по трубам и, превратившись в пар, проходит через испарительные установки;
- затем смесь пара и воды направляется в пароперегреватель.
Выбирая тепловое оборудование для отопления и подачи горячей воды, необходимо учитывать площадь объекта, интенсивность использования, особенности эксплуатации водогрейных котлов и ряд других факторов.
Все статьи
Новости компании
26 июня 2018 г.
28 мая 2018 г.
Все новости
Статьи
12 июля 2018 г.
12 июля 2018 г.
12 июля 2018 г.
Все статьи
Дизельный котёл
Дизельный котёлОфициальный дилер
Оборудование Viessmann
Готовая погодозависимая котельная за 3 часа
Все акции
Купить дизельный котёл в Санкт-Петербурге, какой выбрать?
Жидкотопливные котлы (дизельный котёл) – одни из самых распространённых отопительных котлов в России._05_09/shema_kotla.jpg)
Используют данные котлы в том случае, если отсутствует возможность врезки в газопровод и установки газового котла. Принцип работы жидкотопливного котла, как и у газового котла, отличаются по конструкции. В них используются вентиляторные горелки, с помощью топливного насоса под давлением, топливо, попадает в камеру сгорания смешиваясь с воздухом. Горелки полностью автоматизированы и управляются с менеджера горелки. С помощью правильно-выполненного теплотехнического расчёта наших инженеров подбирается мощность горелки для дизельного котла и естественно самого котла, учитывая все теплопотери помещения. Пример теплотехнического расчёта дизельного котла (для коттеджа 250м2,толщина стен 600мм): 10кв.м. — 1кВт. требуется мощности 25-30кВт (расчёт ориентировочный). дизельного котла. Как и на остальную линейку котельного и вспомогательного оборудования требуется обязательное годовое техническое обслуживание. Все виды работ при ТО: очистка горелок от сажи, дымохода, очистка теплообменника, проверка подключения по электрике, гидравлике, настройка расхода топлива, настройка систем автоматизации, безопасности и т.
д.. Расход дизельного топлива на помещение от 150-300 кв.м. составит 0,5-2 тонны. Конечно, для горелок дизельного котла требуется использовать качественное топливо и обязательно утеплять подачу топлива, иначе меняется вязкость топлива.
Напольный Viessmann Vitorond 100.
Отличный водогрейный котёл для эксплуатации в России. Работает как на дизельном топливе, так и переводится на природный газ (замена надувной горелки). Часто заказчики решают по хорошей цене купить Viessmann Vitorond 100 для работы на дизеле и в перспективе подключения к магистрали природного газа, просто меняется горелка без каких либо настроек. Тело котла выполнено из надёжного высококачественного чугуна, хорошая теплоотдача теплоносителя за счёт больших проходов и большого водоизмещения котла.
Конденсационный котёл Vitorondens 200-T.
Действует Спецпредложение на жидкотопливные котлы Vitorondens 200-T (уточняйте по телефону 8(812)928-83-60). Котел с компактными размерами.
Обладает исключительно компактными размерами в сочетании с доступной ценой и большой производительностью. Высокоэффективный последовательно включенный теплообменник Inox-Radial.
Выбор дизельного котла
Возврат к списку
Системы
Теплофорум
Модульные котельные
Отопление
Горелки
Дымоходы
Насосы
Расшир. баки
Радиаторы,
теплый пол
Обвязка
котельных
Краны, трубы,
фитинги
Автоматика,
Приборы
Ёмкости
вода/топливо
Водонагреватели
Теплообмен
ИТП,
одномерный узел
Электрика,
материалы
Модульные
здания
❮❯
2007-2023 © КОТЕЛЬНЫЕ ТЕПЛОФОРУМ
Сайт котельного оборудования. При копировании материала, ссылка на сайт-источник обязательна.
Проектирование, монтаж газовых и модульных или стационарных котельных. Продажа, монтаж и обслуживание.
Карта сайта
E-mail: [email protected]
Адрес офиса: г. Санкт-Петербург, ул. Заставская 31, корп. 1, кабинеты 34, 35
Время работы отдела продаж: понедельник — четверг с 9.00 до 18.00,
пятница с 9.00 до 17.00.
Консультации по телефону: ежедневно, с 9:00 до 19:00.
×
Запрос на поставку товара
Заказ является предварительным. Оператор свяжется с вами в течение 30-45 минут.
Работа котла – объяснение, составные части, принцип работы, классификация и часто задаваемые вопросы их. Продолжая нашу миссию по преобразованию цифрового пространства в Индии, студентам были предоставлены статьи и подробное объяснение тем, чтобы они могли найти универсальное решение всех своих академических проблем.
Что такое котел?
Бойлер обычно определяется как закрытый сосуд, в котором вода нагревается до такой степени, что превращается в пар при необходимом давлении.
Основная функция котла – производить горячую воду или пар. Водогрейный котел нагревает воду для бытовых или коммерческих целей отопления и горячего водоснабжения, тогда как паровые котлы вырабатывают пар для питания турбин для выработки электроэнергии и других различных промышленных применений в отоплении.
Чтобы понять эффект производства пара с помощью котла, попробуйте подумать о паре, приводящем в действие турбину. Когда пар проходит через лопасти турбины, сила поворачивает лопасти и ускоряет турбину.
Кроме того, пар обладает огромным количеством энергии, так как состоит из энергии, отдаваемой для повышения температуры воды, а также скрытой теплоты парообразования. Таким образом, это делает турбину довольно эффективной и, основанной на топливе, используемом для кипячения воды, также очень энергоэффективным. Котлы работают под давлением и нагревают любые типы жидкостей для внешнего использования за счет сжигания ископаемого топлива или солнечной энергии.
Части и принадлежности котла
Детали котла подразделяются на две категории:
Крепление котла
Это основные детали, определяющие производительность котла. К основным компонентам крепления котла относятся:
Манометр: Манометр используется для измерения давления внутри котла, устанавливается на передней части котла.
Индикатор уровня воды: используется для проверки уровня воды внутри котла, устанавливается в передней части котла со стеклянной трубкой и тремя кранами и
Запорный клапан: с его помощью мы можем контролировать поток пара из котла в паровую трубу.
Предохранительный клапан: Клапан установлен на барабане, который используется для предотвращения взрыва котла из-за высокого давления, которое срабатывает, когда внутреннее давление превышает предел.
Их всегда два, чтобы в котле не произошло взрыва.Продувочный кран: используется для продувки воды и грязи, а также для опорожнения котла. Обычно устанавливается в нижней части барабана
Решетка: Это пространство в печи, используемое для сжигания топлива.
Обратный клапан подачи: Клапан используется в качестве обратного клапана и устанавливается на барабане немного ниже нормального уровня воды. Полезно регулировать подачу воды.
Их всегда два, чтобы в котле не произошло взрыва.Эти принадлежности котла отвечают за эффективность котла. Основные компоненты котла включают:
Супернагреватель: Нагреватель используется для перегрева пара перед его подачей в турбину в виде насыщенного пара, вызывающего коррозию
Питающий насос: предназначен для перекачки воды в постоянно работающий котел.
Пар, электричество или турбина используются для работы питающего насоса.Подогреватель воздуха: Он также используется для повышения эффективности котла путем предварительного нагрева воздуха
Экономайзер: Этот компонент используется для повышения эффективности котла в качестве дымовые газы котла подготавливаются к прохождению через экономайзер перед выбросом в атмосферу
Пар, электричество или турбина используются для работы питающего насоса.Принцип работы котла
Принцип работы котла понять несложно. Чтобы понять это, давайте взглянем на него.
Котел представляет собой закрытый сосуд, в котором хранится вода. Горячие газы образуются при сжигании топлива в топке. Эти стекла сделаны так, чтобы соприкасаться с сосудом для воды, точкой, где происходит теплопередача между паром и водой. Таким образом, основной принцип работы котла заключается в преобразовании воды в пар с помощью тепловой энергии.
Существуют различные типы котлов, которые можно использовать для разных целей.
КПД котла
Определяется как общий процент тепла, отводимого отходящим паром, к общему количеству подаваемого топлива.
КПД котла (%) = (тепло, отдаваемое отходящим паром) / (тепло, отдаваемое топливом) * 100 к относительному прохождению горячих газов и воды
Жаротрубный котел: Это тот, в котором горячие продукты сгорания окружены водой
Водотрубный котел: В нем вода течет по трубам, окруженным горячими продуктами сгорания
В соответствии с устройством циркуляции воды
В соответствии с использованием
Локомотив: Используется в железнодорожных двигателях
Судовой котел: Используется на судах
Stationary Boiler: Used for power plants
Portable Boiler: These are used temporarily in sites and are movable
According to the Boiler’s Position
Inclined
Horizontal
В зависимости от давления, создаваемого паром
Котел среднего давления: Максимальное давление составляет 20-80 бар и используется для выработки электроэнергии
Котел докритического давления: если котел производит пар при давлении ниже критического, он называется докритическим
Котел низкого давления: максимальное давление составляет 15-20 бар и используется для для обогрева
Котел высокого давления: Этот котел имеет максимальное давление более 80 бар
Котел сверхкритического давления: Используются для производства пара при давлении, превышающем критическое давление
По загрузке в печь
Пылевидное топливо
Топливо с наддувом
