Большинство оборудования функционирует в определенном температурном диапазоне. Контроль над ним осуществляется при помощи термостатов, регуляторов и тепловых реле. Выбор конкретных устройств определяется конструктивными особенностями техники, требованиями к точности контроля нагрева и другими факторами. Капиллярный термостат; входит в число наиболее распространенных устройств регулирования температурного режима.

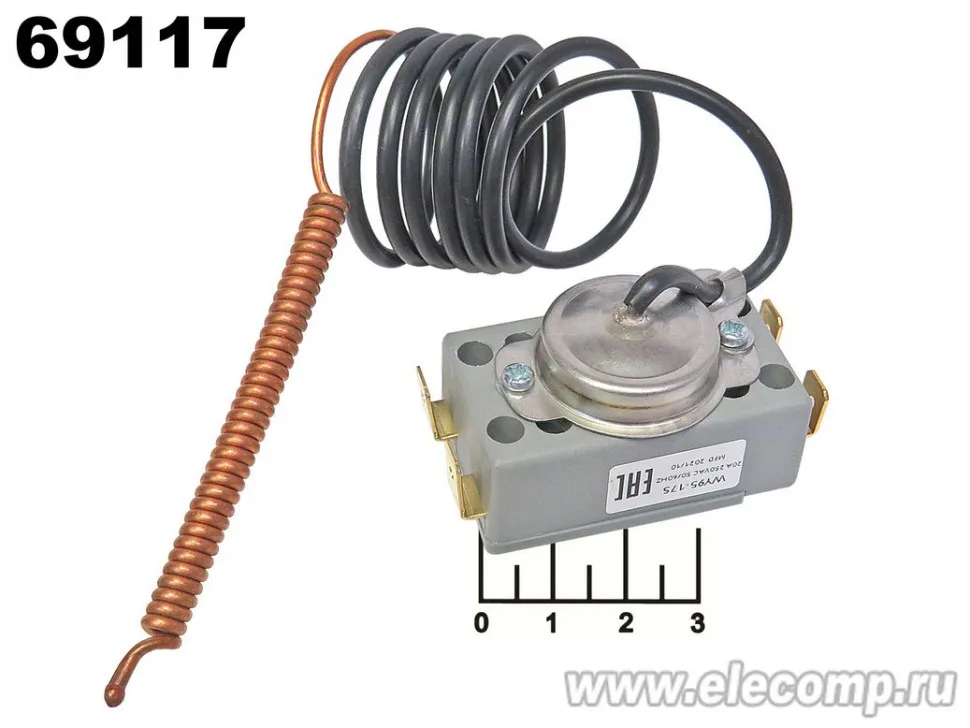

Принцип работы капиллярных термостатов
Работа капиллярного термостата базируется на первом законе термодинамики, который гласит, что при изменении температуры в термодинамической системе она выполняет механическую работу, пока не придет к равновесному состоянию. Конструкция капиллярного термостата позволяет контролировать температуру за счет регулирования величины точки равновесия и включает в себя следующие элементы:
- датчик в виде металлической капсулы, содержащей рабочую жидкость;
- капилляр, соединяющий датчик с регулирующим блоком термостата;

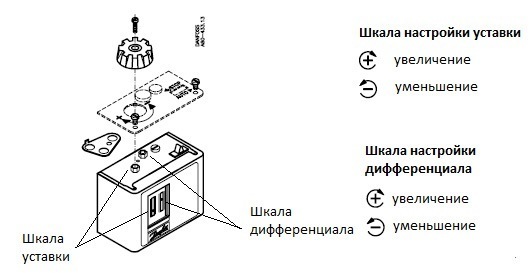

- регулирующий блок или электромеханическое реле, посредством которого задаются нужные параметры (устанавливается точка равновесия).
При нагревании датчика происходит расширение содержимого капсулы, которое через капиллярную трубку оказывает давление на мембрану реле, а при достижении заданной температуры происходит размыкание контактов. Обычная погрешность такого устройства составляет ±3-4°C. Такой вид электротехники, как капиллярный терморегулятор, очень прост, надежен и энергонезависим, благодаря чему используется в разнообразной технике.
Теоретически температурный датчик и регулирующий блок могут быть разнесены на любое расстояние. Кроме того, в них можно использовать рабочие жидкости с различными физическими характеристиками (например, фреоны), что позволяет эксплуатировать капиллярный термостат и при отрицательных температурах (в тех же холодильниках).
Чаще всего эти устройства используются в технике, где регулирующий блок необходимо максимально защитить от нагрева. Поэтому терморегуляторы капиллярного типа устанавливают в отопительных котлах, проточных водонагревателях, бойлерах и другом теплотехническом оборудовании, духовых и жарочных шкафах, различных системах автомобилей, кондиционерах и т. д.
Похожие статьи
Холодильное оборудования для магазинов
Тепловые пушки – оборудование от производителя
Продажа профессионального оборудования
Незаменимый мегаомметр
Конденсаторные установки для компенсации реактивной мощности
Тепловые пушки: предназначение и разновидности
Капиллярный термостат принцип работы — nehomesdeaf
Как выбрать и установить терморегулятор для водогрея?
Терморегулятор для водогрея считается существенным элементом устройства накопительного водонагревателя. Важная задача прибора находится в поддержании заданного режима температур нагреваемой жидкости, а у определенных моделей он должен поддерживаться и при непредвиденном отключении электрического прибора во время появления поломок. Советы по поводу выбора и установки аналогичного прибора рассмотрим в этой публикации.
Специфики
Термостат отвечает за безопасность работы водогрея и выключает элемент нагрева на случай, когда температура достигла заданного значения. Если терморегулятор по каким-то причинам отсутствует или неисправен, то как только температура увеличивается, а значит и давления в середине герметичного корпуса, может случиться взрыв. Благодаря этому от квалифицированной установки и функционирования внешнего водяного термостата зависит безопасность находящихся вокруг. Самые новые модели снабжены функцией непредвиденного отключения Трубчатого нагревателя при невысоком уровне либо полном отсутствии воды в бачке, что весьма комфортно в случае перебоев со снабжением водой, плохим напором и нередкими отключениями.
Рабочий принцип термостатического клапана весьма прост. Он заключен в отключении питания контактов Трубчатого нагревателя при достижении температурой заданной метки и в их соединении при уменьшении температуры жидкости ниже заданного значения. Почти что все модели внешних водяных термостатов снабжены индикаторной лампочкой, показывающей, в каком состоянии находится прибор: горящая лампочка означает работу элемента нагрева, а погасшая говорит про то, что нагрев воды до температуры которая задана случился, и электрическим водонагревателем можно пользоваться.
Необходимая температура задаётся на специальном электронном табло или при помощи механического тумблера все зависит от модели, и может быть изменена всегда по требованию клиента.
Очень современные и очень технологичные приборы в случае поломки электрического элемента нагрева очень быстро отключат его от сети и не допустят удара электричеством при принятии душа при незаземлённом бойлере. Также многие модели внешних водяных термостатов могут исполнять собственные функции даже при отказе электроники.
В данных случаях происходит непредвиденное отключение прибора при достижении температуры 95 градусов, а в водонагревателях косвенного нагрева последнего поколения – при 105 градусах.
Современные водонагреватели косвенного нагрева, в основном, уже оснащены терморегуляторами, среди них выделяют стержневые, электронные, биметаллические и капиллярные модели.

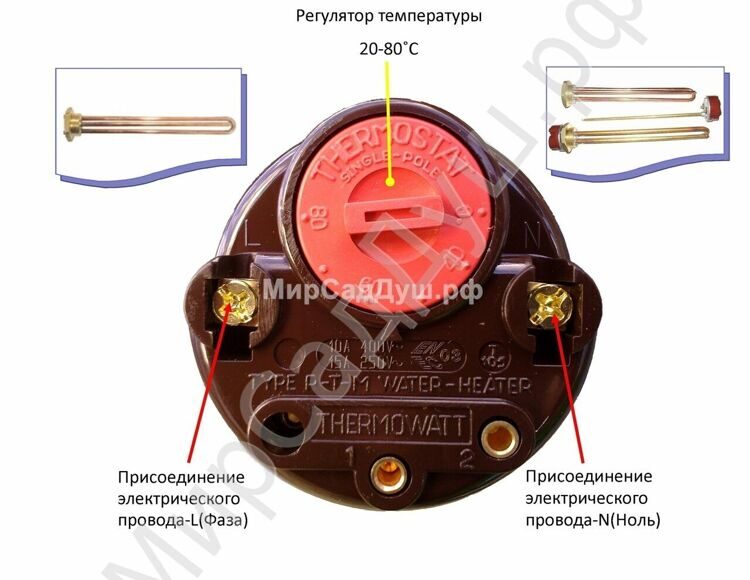

Стержневой терморегулятор является самым популярным типом бытовых внешних водяных термостатов и предоставлен в виде маленькой трубки, линейно расширяющейся как только температура увеличивается и давящей при этом на реле выключателя. Обратный процесс с включением Трубчатых нагревательных элементов происходит при остывании воды в бачке и уменьшении её температуры ниже заданных значений.
Среди хороших качеств моделей этого вида можно подчеркнуть низкую цену приборов, к недостаткам нужно отнести определенную погрешность в работе, связанную с близким размещением устройства к системе холодного водоподвода, благодаря чему работа термостатического клапана часто бывает не совсем корректной. В виду непрерывного охлаждения прибор не успевает вовремя ответить на нагрев жидкости и не выключает Нагревательный элемент трубчатого типа. Благодаря этому температура воды из накопительных электрических водонагревателей, оснащенных стержневыми терморегуляторами, часто превосходит заданные значения.
Капиллярный терморегулятор считается наиболее современным образцом внешнего водяного термостата и собой представляет трубку, в середине которой размещена капсула, содержащая играющую на контрастах жидкость. Как только температура увеличивается вода давит на мембранную ткань, которая, со своей стороны, размыкает контакты элемента нагрева. Этот вид терморегуляторов выделяется очень высокой точностью и большим эксплуатационным сроком. Трубка, содержащая баллон, сделана из антикоррозийных сплавов, в связи с чем аппарат не подвергается возникновению ржавчины и окислению. Температурная погрешность капиллярных терморегуляторов не будет больше 3 градусов.
Электронный терморегулятор снабжен защитным реле, останавливающим работу Трубчатого нагревательного элемента при пустом баке. Цена подобных моделей несколько превосходит цену более обычных заменителей. Термостаты этого типа монтируются на водонагреватели косвенного нагрева популярных мировых брендов, и выделяются большой точностью, надёжностью и обычностью в применении. Очень технологичные модели имеют функцию программирования температуры и времени включения.
Биметаллические. Если в стержневых и капиллярных моделях индикатором температурные изменения считается жидкость, находящаяся в запаянной трубке, то в терморегуляторах данного вида роль жидкости исполняют железные пластинки. При изменении режима температур пластины меняют своё размещение и размыкают или замыкают электрическую цепь.
МаксЭлектро
Капиллярные термостатические клапаны: рабочий принцип и область использования
Большинство оборудования функционирует в установленном диапазоне температур. Контроль над ним выполняется с помощью терморегуляторов, внешних водяных термостатов (температурный регулятор) и тепловых реле. Выбор определенных устройств устанавливается конструктивными свойствами техники, требованиями к точности контроля нагрева и прочими факторами. Капиллярный терморегулятор входит в число самых популярных устройств регулирования режима температур.
Работа капиллярного термостатического клапана основывается на первом законе термодинамики, который говорит, что при изменении температуры в термодинамической системе она делает механическую работу, пока не придёт к равновесному состоянию. Конструкция капиллярного термостатического клапана дает возможность контролировать температуру за счёт регулирования величины точки равновесия и в себя включает такие элементы:
- измеритель в виде железной капсулы, содержащей жидкость для работы;
- капилляр, объединяющий измеритель с регулирующим блоком термостатического клапана;
- выверяющий блок или электромеханическое реле, при помощи которого задаются необходимые параметры (ставится точка равновесия).
При нагреве датчика происходит расширение содержимого капсулы, которое через капиллярную трубку давит на мембранную ткань реле, а при достижении установленной температуры происходит отключение питания контактов. Обыкновенная погрешность подобного устройства составляет ±3-4°C. Подобный вариант контролирующих приборов, как капиллярный температурный регулятор, довольно прост, надежный и энергонезависим, за счёт чего используется в разной технике.
В теории датчик температуры и выверяющий блок могут быть разнесены на любое расстояние. Более того, в них можно применять рабочие жидкости с разными физическими параметрами (к примеру, фреоны), что дает возможность применять капиллярный терморегулятор и при минусовых температурах в морозилках.
Очень часто данные устройства применяются в технике, где выверяющий блок нужно максимально обезопасить от нагревания. Благодаря этому термостаты капиллярного типа устанавливают в котлах отопления, проточных водонагревателях, электрических водонагревателях и другом теплотехническом оборудовании, духовых, пекарских и жарочных шкафах,кондиционерах и т. д.
Капиллярные термостатические клапаны и термостаты
Большинство оборудования функционирует в установленном диапазоне температур. Контроль над ним выполняется с помощью терморегуляторов, регуляторов и тепловых реле. Выбор определенных устройств устанавливается конструктивными свойствами техники, требованиями к точности контроля нагрева и прочими факторами. Капиллярный терморегулятор здесь; входит в число самых популярных устройств регулирования режима температур.
Рабочий принцип
капиллярных терморегуляторовРабота капиллярного термостатического клапана основывается на первом законе термодинамики, который говорит, что при изменении температуры в термодинамической системе она делает механическую работу, пока не придёт к равновесному состоянию. Конструкция капиллярного термостатического клапана дает возможность контролировать температуру за счёт регулирования величины точки равновесия и в себя включает такие элементы:
- измеритель в виде железной капсулы, содержащей жидкость для работы;
- капилляр, объединяющий измеритель с регулирующим блоком термостатического клапана;
- выверяющий блок или электромеханическое реле, при помощи которого задаются необходимые параметры (ставится точка равновесия).
При нагреве датчика происходит расширение содержимого капсулы, которое через капиллярную трубку давит на мембранную ткань реле, а при достижении установленной температуры происходит отключение питания контактов. Обыкновенная погрешность подобного устройства составляет ±3-4°C. Подобный вариант техники на электрическом ходу https://www.scat-technology.ru/, как капиллярный термостат, довольно прост, надежный и энергонезависим, за счёт чего используется в разной технике.
Область использования капиллярных терморегуляторовВ теории датчик температуры и выверяющий блок могут быть разнесены на любое расстояние. Более того, в них можно применять рабочие жидкости с разными физическими параметрами (к примеру, фреоны), что дает возможность применять капиллярный терморегулятор и при минусовых температурах (в тех же холодильниках).
Очень часто данные устройства применяются в технике, где выверяющий блок нужно максимально обезопасить от нагревания. Благодаря этому термостаты капиллярного типа устанавливают в котлах отопления, проточных водонагревателях, электрических водонагревателях и другом теплотехническом оборудовании, духовых и жарочных шкафах, разных системах машин, кондиционерах и т. д.

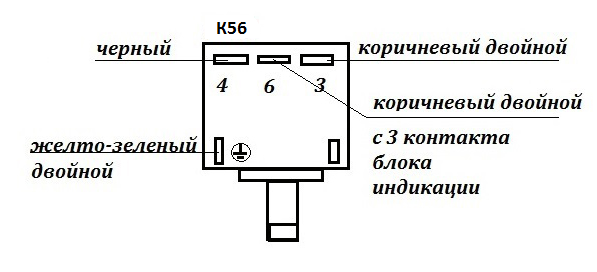

Принцип работы термостата в холодильнике

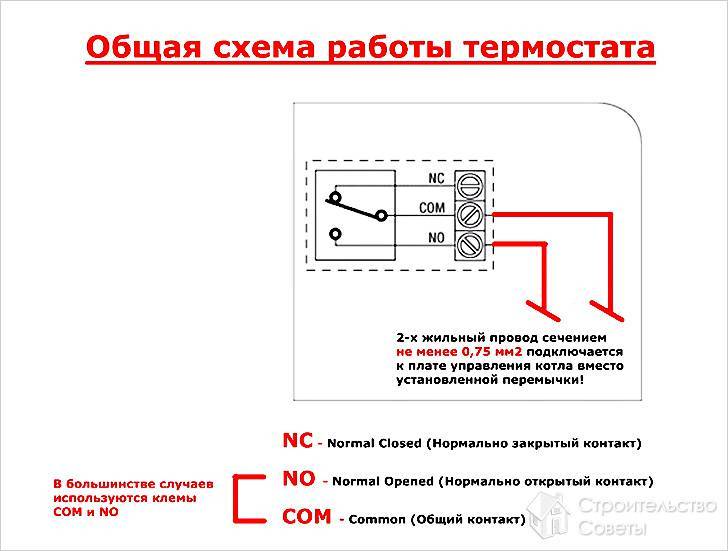

Термостат – различные типы и принцип их действия
Источник изображения: https://www.mtixtl.com/EQ-CT320.aspxЭлектроника
admin11 апреля 2021 г.
0 402 5 минут чтения
Термостат — это устройство, помогающее регулировать температуру физического объекта. В зависимости от типов термостатов их применение может быть во многих секторах, таких как дома, транспортные средства, машины и т. д. Мы обсудим эти типы в следующих параграфах.
Содержание
1. Биметаллический ленточный термостат
Это самый простой тип термостата, доступный на рынке.
Биметаллическая полоса Принцип работыБиметаллическая полоса состоит из двух различных типов металлов, соединенных вместе. Один конец полосы закрепляется в точке. Точно так же освобождается другой конец. Они имеют два различных коэффициента теплового расширения. Так, при нагреве полосы металл с более высоким коэффициентом изгибается по отношению к другому металлу. Точно так же, когда полоса охлаждается, металл с более низким коэффициентом изгибается по отношению к другому металлу.
Когда биметаллическая полоса расширяется до определенного уровня, цепь размыкается. Таким образом, нагревательный элемент не сможет получить напряжение для его включения. Итак, нагревательный элемент начинает остывать. Точно так же при снижении температуры щупа термостата полоска возвращается в исходное состояние. Таким образом, цепь замыкается и нагревательный элемент включается.
Регулятор температуры подключен к контуру. При вращении циферблата зазор между полосой и точкой контакта меняется. Таким образом, температура может быть установлена в машине.
Преимущества- Высокая прочность
- Дешево
- Простой
- Простота в эксплуатации
- Нет необходимости в источнике питания
- Подходит для более широкого диапазона температур (до 500°C)
- Меньшая точность
- Не подходит для очень низких температур
- Мало применимо в промышленном секторе

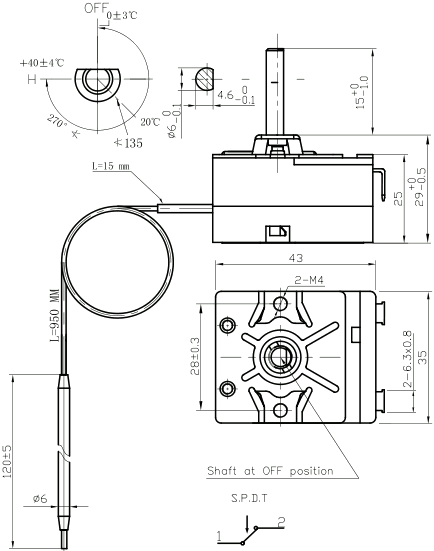

2. Капиллярный термостат
Капиллярный (или капиллярно-колбовой) термостат широко используется в медицинском оборудовании, таком как водяная баня, инкубатор, печь, камера стабильности и т. д., в целях безопасности.
Принцип работы капиллярного термостата Принцип работы капиллярного термостата Он основан на принципе теплового расширения. Внутреннее пространство термостата состоит из жидкости (например, ртути) или природного газа. Когда температура колбы, заполненной природным газом, увеличивается, газ расширяется. Таким образом, газ расширяется по пути капиллярной трубки и, наконец, достигает сильфона (диафрагмы). Расширение жидкости вызывает расширение диафрагмы с обеих сторон. Таким образом, во время расширения он нажимает переключатель, который меняет внешнюю цепь с закрытой на открытую ступень.
Когда цепь размыкается, ток не может проходить через нагреватель. Таким образом, нагревательный элемент отключается. Теперь машина начинает остывать. Жидкость в термостате возвращается в исходное состояние.
Вращением регулятора температуры (ручки) можно изменить его зазор с диафрагмой. При вращении по часовой стрелке зазор уменьшается и наоборот.
Техническое обслуживание Если в колбе, капиллярной трубке или сильфоне есть утечка, присутствующий в них сжатый газ выйдет наружу. Точно так же, если присутствующий в нем переключатель становится слишком жестким для перемещения вверх и вниз, может возникнуть вероятность перегрева таких машин, как духовка. Точно так же, если переключатель становится слишком гибким, может возникнуть вероятность перегрева машины. В любом случае, если термостат выйдет из строя, то восстановить его будет невозможно. Таким образом, вы должны быть очень осторожны в обращении с ним.

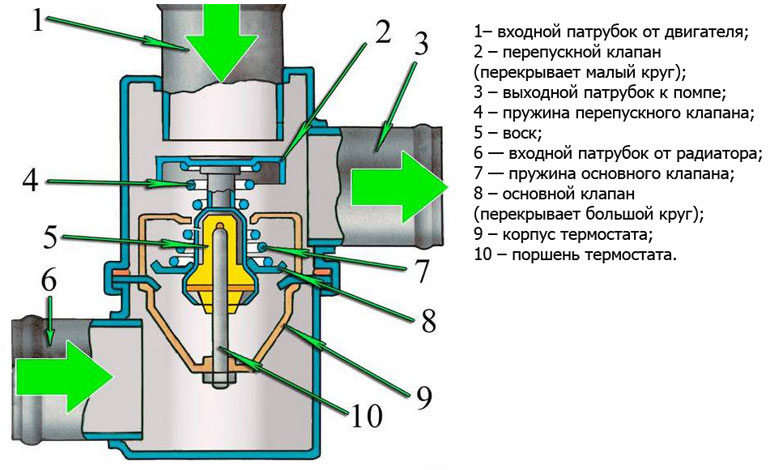

3. Термостат воскового типа
Термостат воскового типа — это еще один тип термостата, который можно найти в двигателях транспортных средств. Для получения более подробной информации просмотрите видео, показанное ниже.
4. Цифровой термостат
Цифровой термостат представляет собой тип термостата, который состоит из термистора в качестве датчика температуры. Помимо термисторов, технология может также использовать другие полупроводники, такие как датчики температуры сопротивления. Независимо от того, какую технологию вы используете, они почти одинаковы. Оба они способны преобразовывать окружающую температуру в сопротивление.
Так как термостат цифровой, вы можете видеть отображение фактической температуры. Он также позволяет установить необходимую температуру. Возможно, вам придется использовать его с одной или несколькими батареями. Однако некоторые из них могут работать от 24 В переменного тока в качестве источника питания.
Принцип работы цифрового термостата Термисторы могут работать одним из двух способов. Первый способ — это PTC (положительный температурный коэффициент), а второй — NTC (отрицательный температурный коэффициент). PTC подразумевает, что существует прямая зависимость между температурой и сопротивлением. Точно так же NTC подразумевает, что существует обратная зависимость между температурой и сопротивлением. Главное, что всякий раз, когда происходит изменение температуры, будет также изменяться сопротивление термистора.
Термистор подключен к мостовой схеме. Таким образом, когда мостовая схема уравновешена, не будет протекания напряжения. Точно так же, когда мостовая схема не сбалансирована, будет происходить изменение сигнала напряжения. Затем этот сигнал напряжения поступает в схему управления. Таким образом, при обнаружении значения сигнала напряжения блок управления изменяет состояние нагрузки с ВКЛ на ВЫКЛ или наоборот.
Вариантов цифровых термостатов может быть гораздо больше. Один цифровой термостат может иметь несколько функций, таких как Wi-Fi, определение влажности и т. Д. В настоящее время цифровые термостаты были улучшены, чтобы сформировать интеллектуальные термостаты.
5. Интеллектуальный термостат
Интеллектуальный термостат также относится к типу цифровых термостатов. Это последняя и наиболее совершенная форма термостата. Он портативный и простой в использовании. Он используется для целей домашней автоматизации, таких как отопление или охлаждение дома, вентиляция и т.
Разные компании предлагают на рынке разные модели интеллектуальных термостатов. Они имеют разные характеристики и могут незначительно отличаться друг от друга. Они представляют собой тип программируемого термостата, который помогает поддерживать определенную температуру в определенный период времени. Они могут иметь встроенные датчики, такие как датчики влажности. Датчик влажности помогает контролировать уровень влажности в помещении. Они также являются разновидностью Wi-Fi-термостата. Таким образом, ими можно управлять дистанционно с помощью ноутбука, смартфона и т. д.
Вот некоторые из самых популярных интеллектуальных термостатов на рынке.
- Термостат Nest
- Термостат Honeywell
- Термостат Ecobee
- Термостат Lux Geo и т. д.
После покупки вам необходимо иметь общее представление об установке и эксплуатации машины. Ниже представлено видео, в котором рассказывается об общей установке и работе термостата Honeywell.
- Простота установки и эксплуатации. Вы можете дистанционно управлять устройством.
- Автоматически поддерживает определенную температуру в определенное время. Таким образом, это помогает снизить потребление энергии.
- Вы можете использовать несколько настроек для нескольких комнат.
- Если вы работаете дома, вам не нужно устанавливать интеллектуальный термостат. Это потому, что вы сможете контролировать домашнюю среду вручную.
- Покупка довольно дорогая.
- Возможно, он несовместим с блоками обогрева или охлаждения, к которым вы хотите подключиться. В этом случае вам придется купить новый совместимый блок обогрева/охлаждения.
Датчик Pt100 — работа, применение, плюсы, минусы и тестирование
Типы контакторов, конструкция, работа, применение, испытания
Связанные статьи
Проверьте также
Закрывать
Электроника
Светодиод: конструкция, характеристики, типы, плюсы, минусы, применение, тестирование
14 декабря 2020 г.
Принципы измерения температуры – JPC France
1.1 БИМЕТАЛЛИЧЕСКИЕ ПОЛОСЫ
Биметаллическая полоса состоит из двух слоев металла. Один имеет высокий коэффициент расширения, другой — более низкий или нулевой. При нагревании полоса изгибается пропорционально температуре. Эти биметаллические лезвия обычно плоские и закреплены на одном конце. Но они могут быть намотаны в виде спирали, хотя такое расположение чаще всего используется в конструкции термометров.
1.2 ДИСКИ И ВАРИАНТЫ ДИСКОВ
Во многих случаях требуется изготовление биметалла защелкиванием с резким изменением формы при заданной температуре. Для этого биметаллический диск набивается и превращается в купол. Изменения температуры вызывают накопление в ней энергии, которая при заданной температуре переходит из вогнутой формы в выпуклую. Очень строгий отбор состава, толщины, глубины штамповки и термической обработки требуется для получения точной, стабильной и воспроизводимой рабочей температуры.
На основе исходной круглой формы были разработаны прямоугольные формы, овалы и т.д.
Основная трудность заключается в получении небольшого допуска и небольшого перепада рабочих температур. Но эти диски мгновенного действия являются сенсорным устройством большинства ограничителей температуры, представленных на рынке.
2.1 КАРТРИДЖИ
Картридж состоит из внешней расширяемой трубки, обычно из нержавеющей стали, и двух нерасширяемых внутренних лезвий, обычно из инвара.
Удлинение оболочки зависит от температуры. Для длины около 100 мм это расширение составляет 0,0020 мм на °C.
2.2 ПАРАЛЛЕЛЬНЫЕ НОЖИ
Их принцип аналогичен патронам, они состоят из одной раздвижной лопасти из медного сплава, к которой на каждом конце приварены дугообразные лопасти из инвара. Расширение лезвия из медного сплава приведет к уменьшению расстояния между двумя лезвиями.
2.3 СТЕРЖНИ
Стержни состоят из внешней расширяемой трубы из нержавеющей стали, меди или латуни и внутреннего стержня из инвара. Стоимость расширения аналогична картриджам. Этот принцип лежит в основе большинства современных термостатов водонагревателей. Это очень просто, очень надежно, время реакции очень быстрое, так как сама внешняя трубка измеряет температуру.
За счет использования расширяемого металла вместо инвара можно получить устройства с упреждающим регулирующим действием, очень близким к пропорциональному действию электронных регуляторов.
Использование одного и того же металла для внешней трубки и внутреннего стержня обеспечивает элементы управления, которые реагируют только на быстрые изменения температуры и используются в пожарных извещателях.
При очень высоких температурах инварный стержень можно заменить кварцем или оксидом алюминия.
3. РАСШИРИТЕЛЬНАЯ ЖИДКОСТЬ
Жидкости несжимаемы и расширяются как твердые тела. Силы расширения очень важны и развивают значительную мощность механизмов.
Расширение жидкости используются в закрытых узлах, называемых «диостатами», они состоят из колбы, капилляра, сильфона или диафрагмы.
Расширение жидкости в колбе передается через капилляр на диафрагму, которая надувается и производит движение. Диапазоны расширения диафрагмы составляют от 0,4 до 0,8 мм для всего диапазона измерения. Объемы ламп рассчитываются, чтобы обеспечить определенное смещение для заданного диапазона. Температура замерзания жидкости дает нижний предел использования, верхний предел – температура кипения. Повышение этих пределов обычно вызывает разрушение диастата.
Хорошая теплопроводность используемых жидкостей обеспечивает короткое время отклика.
3.1 ЖИДКИЕ МЕТАЛЛЫ
Ртуть была первой жидкостью, использованной в термостатах.
Первым его применением был традиционный ртутный термометр.
Его расширение почти линейно от температуры окружающей среды до 500°C.
Это отличный проводник тепла. Так что это было идеально для жидкостных термостатов. Однако его токсичность привела к тому, что за последнее десятилетие он практически исчез
3.2 ЖИДКИЕ МЕТАЛЛОИДЫ
Металлоиды находятся на границе между металлами и другими материалами. В термостатах используются только натрий и калий, и особенно их эвтектическая смесь NaK, интересная характеристика которой заключается в том, что она является жидкой в широком диапазоне температур, от температуры окружающей среды до температуры выше 900°C. Он также является отличным проводником температуры.
Благодаря этим двум характеристикам он был выбран в качестве теплоносителя для атомных станций. Для измерения температуры он также имеет то преимущество, что имеет линейное расширение.
Он используется в термостатах относительно недавно и возник в самоочищающихся печах, поскольку он позволяет устройствам выдерживать высокие температуры.
Однако он должен использоваться в защищенных устройствах, без контакта с воздухом или водой, поскольку при контакте с ними он особенно реактивен, воспламеняется или взрывоопасен.
Он также вызывает коррозию и требует специальных диастатов из нержавеющей стали.
3.3 МАСЛА
Используется много масел. Они всегда представляют собой компромисс между высоким коэффициентом расширения, что позволяет использовать небольшие колбы, максимально высокой температурой кипения, минимально возможной температурой замерзания, хорошей линейностью расширения диапазона, хорошей теплопроводностью и нетоксичностью. . Среди наиболее распространенных следует упомянуть ксилолы, масла, используемые в теплообменниках, и силиконовые масла.
Теперь возможно покрытие этими 3 типами жидкостей в диапазоне от -40 ° C до 400 ° C
3.4 ТЕПЛОВОЙ ДРЕЙФ
(поправочный коэффициент) заполненных жидкостью колб и капиллярных термостатов

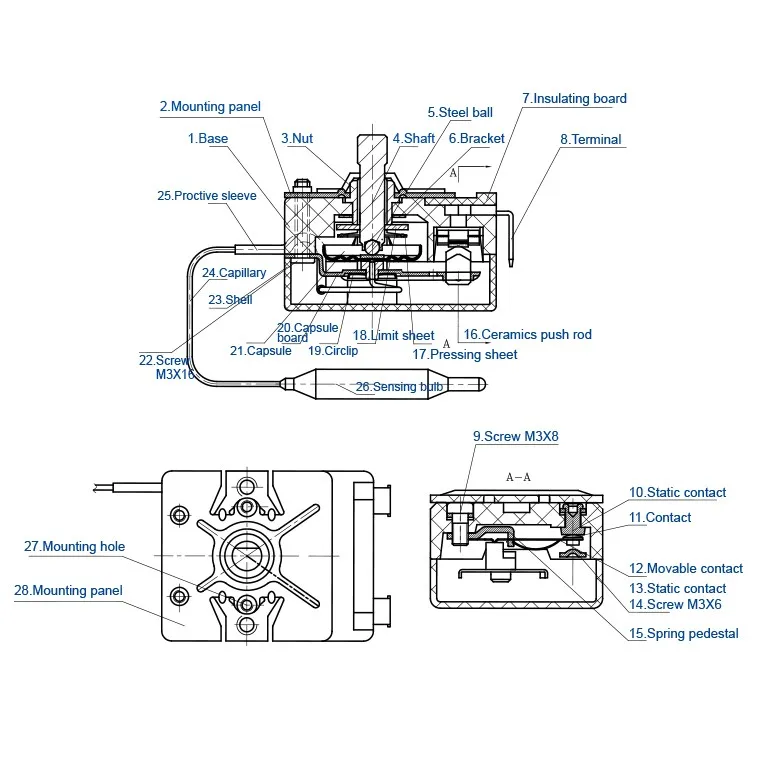

3 Колба и капиллярные термостаты имеют закрытый узел под названием «Диастат».
Этот диастат с колбой и капилляром из меди или нержавеющей стали состоит из 3 частей, сваренных вместе:
- Колба (A), которая является резервуаром наибольшей части жидкости, и расширение которой в зависимости от температуры будет использоваться для измерения. Свободный конец закрывается сваркой после заполнения жидкостью.
- Капилляр (В), внешний диаметр которого варьируется в зависимости от производителя и типа термостата от 1 мм до 3 мм, который служит для дистанционной передачи увеличения объема жидкости в колбе
- Сильфон (С), состоящий из двух гибких чашек, сваренных между собой по краям, диаметром 19до 25 мм (иногда до 32 мм на промышленных устройствах), что позволит преобразовать увеличение объема жидкости колбы в механическое перемещение (д)
Эти три части заполнены жидкостью. Расширение жидкости, пропорциональное повышению температуры, вызывает смещение «е», которое используется для срабатывания электрического контакта.
Однако расширение жидкости в капилляре (В) и в сильфоне (С) связано не с температурой, измеренной датчиком (А), а с температурой помещения, в котором они расположены, и поэтому вызывает паразитное расширение жидкости и, следовательно, нежелательное механическое смещение.
Конструкция диастата направлена на минимизацию этого движения путем ограничения объема жидкости в (C) и (D) двумя способами:
- Ограничением внутреннего капилляра Минимальный диаметр является компромиссом между технологическими возможностями вариант исполнения капилляров, напряжения из-за изгиба капилляра и допустимые потери давления воды в зависимости от вязкости используемой жидкости и давления, развиваемого расширением.
- На сильфоне: при заполнении диастата две мембраны, образующие сильфон, прижимаются друг к другу без зазора, и, таким образом, между ними может пройти лишь небольшое количество жидкости.
колба (A) расширяется при повышении температуры. Таким образом, коэффициент дрейфа не только соответствует начальному объему внутри сильфона, но и увеличивается с повышением температуры, поскольку этот объем увеличивается с повышением температуры на колбе.
Аналог этой конструкции сильфона с небольшим количеством жидкости при заполнении диастата заключается в том, что при температуре ниже этой температуры наполнения невозможно механическое движение. В собранных термостатах настройка уставки невозможна ниже этой температуры, при которой сильфон пуст. Эта область ниже температуры наполнения называется «мертвой зоной» и обычно соответствует области, где температура не указана на ручке термостата.
Паразитный дрейф колбы и капиллярного термостата будет указан в техпаспорте и выражен в °C/°C или °K/°K.
Зависит от соотношения объемов колбы и капилляра + сильфона. Колба большого объема менее чувствительна к дрейфу, также его уменьшает короткий капилляр.
В случае термостата с фиксированным верхним пределом температуры маленькие лампочки приведут к высокой чувствительности корпуса термостата к температуре окружающей среды.
Диапазон температур | Дрифтер с капилляром 250 мм (°K/°K) | Осадка с капилляром 900 мм (°K/°K) | Осадка с капилляром 900 мм (°K/°K) |
4-40°С | 0,1 | 0,12 | 0,14 |
30-90°С | 0,18 | 0,20 | 0,24 |
50-300°С | 0,25 | 0,45 | 0,58 |
Этот дрейф объясняет, что температура калибровки термостатов дана для температуры окружающей среды тела 23°C+/-2°C (стандартные условия окружающей среды согласно EN60068-1) и обычно для длины погружного капилляра от 80 до 100 мм. .
Примеры температурного дрейфа на термостате с капилляром 1,5 м (добавляется к допускам калибровки) Диапазон температур (°C) | Заданная температура (°C) | Эффективная температура открытия контакта, если температура окружающей среды на корпусе термостата 0°C | Эффективная температура открытия контакта, если температура окружающей среды на корпусе термостата составляет 50°C |
4-40 | 40 | 40+3,2 | 40-3,8 |
30-90 | 90 | 90+5,5 | 90-6,5 |
50-300 | 300 | 300+13,3 | 300-15,7 |
Эта система включает в себя в диастатах смесь жидкости и ее насыщенного пара, как и в бутановой бутылке, где сосуществуют газ и жидкость.
В этой закрытой среде любое повышение температуры приводит к увеличению давления и значительным изменениям объема.
К сожалению, газы сжимаемы, и даже если можно добиться значительных движений, доступная сила невелика. Движения нелинейны, и эти системы чувствительны к изменениям атмосферного давления. Среди основных используемых наполнителей выделяют:
4.1 ФРЕОНЫ
Они используются из-за их доступности и существующих систем вакуумной заправки контуров хладагента. Они также работают при низких температурах.
4.2 БУТАН И ПРОПАН
Они используются по тем же причинам, что и выше, но имеют недостаток, заключающийся в том, что они легко воспламеняются.
4.3 ДРУГИЕ: МЕТИЛХЛОРИДЫ (R40)
Они используются в капиллярных термостатах и мембранных комнатных термостатах.
В устройствах изменения состояния линейное смещение в зависимости от температуры не используется. При этом используется мгновенное изменение объема, возникающее при определенных температурах при температурах плавления, замерзания и кипения различных элементов.
Например, температура замерзания воды при 0 °С вызывает увеличение объема, плавление при 0 °С вызывает уменьшение объема, но также и переход из твердого состояния в жидкое состояние: при кипении воды при 100 °C пар вызывает значительное увеличение объема. Таким образом,
Системы изменения состояния будут использовать эти особые свойства ряда элементов и соединений

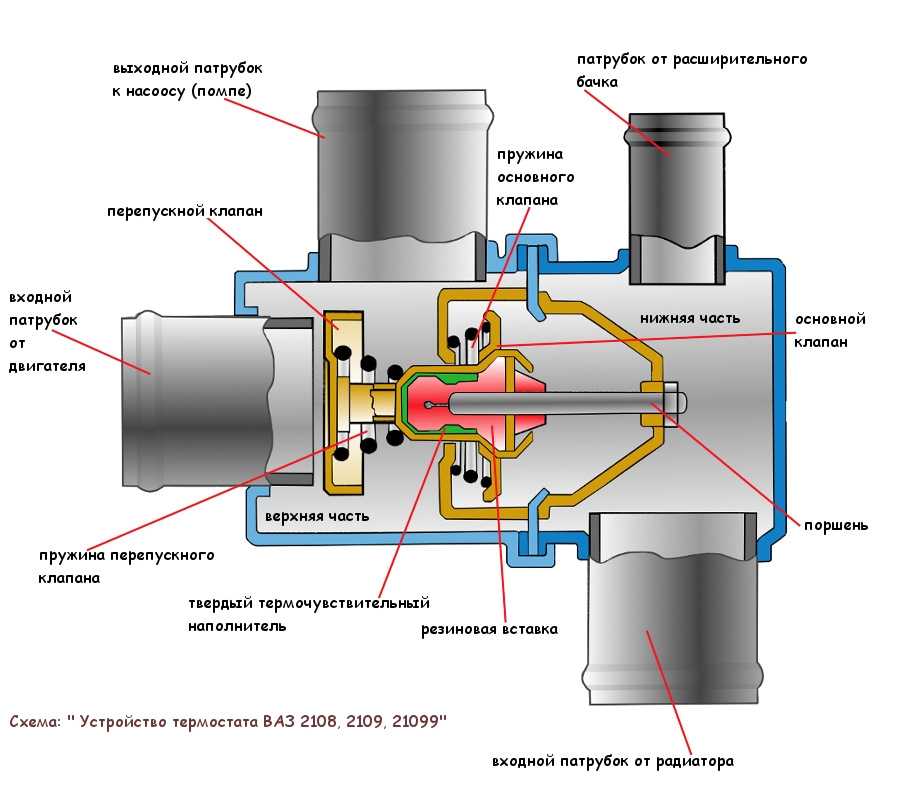

5.1 ВОСК
Термостатический воск представляет собой сложную смесь многих компонентов, обеспечивающих различную температуру плавления/замерзания в зависимости от состава. При этой температуре происходит сильное изменение объема. Воски имеют характерное увеличение объема при плавлении.
Эта система, обеспечивающая большой рабочий объем, используется в автомобильных термостатах для открытия пути потока воды. Также часто встречается термостат в радиаторах центрального отопления, а также в мини-домкратах, запирающих дверцы печей, стиральных машин и других бытовых приборов.
5.

Все эти легкоплавкие сплавы являются потомками сплавов, открытых Дарси в начале девятнадцатого века. Сплав олова, сурьмы, свинца, висмута и других металлов будет иметь температуру плавления от 25 до 200 ° C в зависимости от процентного содержания каждого ингредиента.
Их первым применением было открытие продувочного клапана паровоза. Плавление сплава при заданной температуре используется для размыкания механической системы (пожарные плавкие вставки) или непосредственного размыкания электрической цепи (тепловые предохранители).
5.3 КИПЕНИЕ
Кипение жидкости вызывает в замкнутом контуре резкое повышение давления. Это повышение давления может быть связано с локальным кипением в диастате капиллярного термостата. Это позволяет сделать термостаты чувствительными к температуре на большом расстоянии, обнаруживая горячую точку в любом месте капилляра.
Кипячение также используется в стеклянных колбах, которые разбиваются при кипении жидкости внутри и освобождают механическую или электрическую систему.
