Устройство сварочного полуавтомата, принцип работы

Как только человечество научилось получать металлы, назрела необходимость создания оборудования для производства изделий из данного материала. В различных отраслях промышленности сварка полуавтоматом используется для скрепления металлических конструкций. Полуавтомат сварочный подходит для варения черных и цветных металлов различной толщины. Специальное оборудование для сварки позволяет ускорить производственный процесс и повысить качество швов. Для проведения сварочных работ нужно обладать достаточными знаниями, иметь арсенал оборудования и соблюдать технику безопасности.

Интересная информация. Полуавтомат сварка применяется на многих СТО. С его помощью производится кузовной ремонт авто.

Что представляет собой полуавтомат

Человек, желающий освоить технику сварки, должен в первую очередь понять, что такое сварочный полуавтомат и изучить его устройство.

Говоря простыми словами, он представляет собой  электромеханический прибор, в котором в качестве плавящегося электрода выступает сварочная проволока, подающаяся в зону сварки.

Комплект работающего агрегата состоит из нескольких узлов:

  •  основной блок, состоящий из трансформатор для подачи питания и механизма, подающего проволоку;
  •  шланг или сварочный рукав для полуавтомата
  • горелка полуавтоматической сварки, внутрь которой помещается проволока
  •  токопроводящий наконечник для полуавтомата – его обычно называют соплом для полуавтоматов
  •  система подачи инертного газа

Комплект полуавтоматического оборудования

На крупных предприятиях задействуют производительные стационарные модели. Они подходят для серийного производства по ГОСТу, встречаются на фабриках или заводах. Также, используются мобильные модификации, которые можно перемещать по шасси. Они способны работать безотказно в суровых полевых условиях. Для личных нужд и небольших ремонтных работ используют переносные устройства, отличающиеся скромными габаритами и небольшой массой.

Как работает полуавтомат

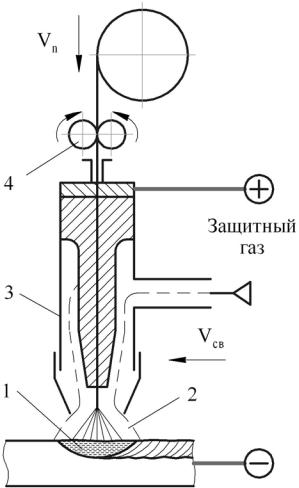

Понять принцип работы сварочного полуавтомата несложно. В процессе обработки на свариваемый участок подается непрерывно электродная проволока. Поэтому мастеру не нужно постоянно ставить новые электроды. В процессе сварки происходит нагрев и деформация обрабатываемых поверхностей. Между находящимся под напряжением электродом и металлом, в смеси газов и паров образуется электрический разряд. Качество шва улучшается за счет инертного газа, предотвращающего образование окислов. Не всегда используются газовые баллоны. Иногда применяется техника варения без аргона. Выбор той или иной методики зависит от возможностей рабочего оборудования.

Важно. Полуавтоматическим метод сварки называется потому, что проволока подается автоматически, а контроль  подачи и, собственно, процесс сваривания осуществляется сварщиком вручную.

Так же как и в ручной дуговой сварке, полуавтоматический аппарат имеет два полюса: положительный и отрицательный.  Выбор полярности подключения зависит от свариваемого металла. Один зажим крепится к детали, другой подается к скользящему контакту сварочной горелки.

Важно. В роли сварочного контакта выступает наконечник, к которому подается питание от основного блока

Силу тока подбирают в соответствии с характеристиками обрабатываемого материала. Обычно профессионалы пользуются специальными таблицами для расчета или следуют рекомендациям производителя агрегата. Скорость подачи задается при помощи коробки передач или шестерни.

Газовые полуавтоматы работают с инертным или углекислым газом. Загружается сварочная проволока для полуавтомата с содержанием магния и кремния, которая расплавляется и попадает на свариваемый участок. Одновременно подается газ, защищающий металлическую деталь и электрод от негативного воздействия кислорода.

В случае с аппаратурой для флюсовой проволоки, газ не нужен. Флюс – это особый порошкообразный состав, находящийся в сердцевине проволоки. По своему составу он близок к обмазке электродов. В процессе сварки полуавтомат флюс сгорает и образуется газ, который нейтрализует вредное воздействие воздуха. Использоваться могут различные виды проволоки.

Закрепить полученные знания поможет просмотр данного видео

Режимы полуавтоматической сварки – теория и практика

Полуавтоматическая сварка предполагает возможность самостоятельно выставить настройки. Человек может менять 4 основных параметра – скорость плавления, высоту шва и подачи проволоки, направление движения электрода. Также, мастера должны уметь регулировать сварочные горелки для полуавтомата. Подбирается режим с учетом толщины металлического листа и ГОСТа. За счет использования газа зона теплового воздействия уменьшается. Поэтому возможно наложение нескольких швов без деформации металла.

Сварщик должен помнить все рабочие параметры наизусть. Выделяют следующие режимы сварки полуавтоматом:

  1. цикличный – используют короткую дугу
  2. импульсный
  3. точечный
  4. постоянное круговое перемещение металлического листа
  5. струйное перемещение заготовки

Полезная информация. Если толщина детали более 5 миллиметров, придется производить обработку в несколько шагов.

Для работы в соответствии с требованиями ГОСТ необходим инертный газ – аргон или гелий. Иногда применяются смеси этих двух газов. В противном случае не только снижается качество сварного шва, но и возрастает вероятность получения травм и ожогов работником. Сварка низколегированных сталей осуществляется в среде углекислого газа. Поэтому важно правильно определить необходимый объем баллона и постоянно контролировать поступление газа.

Механизм подачи

Для протяжки проволоки предназначен специальный подающий механизм для полуавтомата. Он снижает расход сварочной проволоки. Современные модели оснащаются электронным управлением, поэтому пользоваться ими несложно. В некоторых имеется возможность записывать более пяти программ сварочных режимов. Дорогостоящие модели обычно имеют несколько дополнительных регуляторов. Через канал горелки проволоку протягивают ролики для сварочных полуавтоматов. При этом, расходник подается с заданной сварщиком скоростью. На выбор представлено 3 модификации подающих механизмов:

  1. Толкающий – используется довольно часто, но имеет ограничения по длине шланга. Неудобен, если нужно сварить детали, расположенные на удалении от источника тока.
  2. Тянущего действия – возможно подключение длинного шланга.
  3.  Комбинированный – объединяет преимущества предыдущих двух разновидностей.

После выставления режимов полуавтоматической сварки можно переходить к пробному запуску. На небольшой заготовке производится варка. Если качество шва устраивает, можно приступать к работе. Когда результат не удовлетворяет, прибор повторно настраивают. Очень важно произвести правильную настройку, чтобы дуга не рвалась, а шов был ровным.

О тонкостях настройки механизма смотрите в видео:

Основы сварки полуавтоматом

Используя полуавтомат, удобно сваривать даже заржавевший или оцинкованный металл. Поверхность при обработке не будет повреждаться. Главное – знать, какую проволоку выбрать для полуавтомата в соответствии с ГОСТом, чтобы шов был крепким. использовать и медную, и алюминиевую проволоку. Выбрав подходящие расходные материалы, такие как горелка для полуавтомата с необходимой мощностью, можно переходить непосредственно к процессу сварки. Сначала производится настройка оборудования и выполнение защитных мер. Работать нужно в маске и специальной одежде. Тип шва выбирают, отталкиваясь от ГОСТов.

  1. Порядок проведения подготовительных операций:
  2. Очистить и обезжирить свариваемые детали. Для этого потребуются растворители.
  3.  Убедиться в исправности газового оборудования.
  4. Сделать шов на пробу, чтобы определить точность настроек.
  5. Подобрать силу тока и напряжение.

Углекислый газ – сварка для начинающих

Автомобильные запчасти часто имеют хрупкие элементы, которые нужно время от времени подваривать. Сотрудники СТО обычно используют аппараты с углекислым газом. В процессе обработки детали сохраняют безупречный внешний вид, не покрывается трещинами краска. Поэтому можно сэкономить на дальнейшей грунтовке и окраске. Есть возможность обработать даже небольшой труднодоступный участок. Образуется минимум отходов, шов получается прочный и при этом, достаточно тонкий. Проволока сварочная быстро расплавляется, но сварщику не нужно тратить время на установку электродов. Поэтому скорость работы увеличивается в разы.

Технологию сварки полуавтоматом инверторным с углекислым газом сможет освоить даже начинающий. С его помощью можно обрабатывать в том числе, нержавеющую сталь. Даже если движения будут не очень аккуратными, шов получится ровный.

Детали, разнящиеся по толщине, надежно соединятся.

Профессионалы обычно применяют сварку тиг аргоном, когда углекислый газ не подходит. Ответственный момент – выбор давления. Оно должно быть достаточно высоким, чтобы сварная ванна не растекалась. Но если задать слишком сильно увеличить давление, начнет закачиваться воздух.

 Сварка без газа – альтернативный вариант

Используя инертный газ можно предотвратить образование окислов и сделать шов высокого качества. Но работать с газовыми баллонами многие любители не решаются. Тем более, стоимость аргона достаточно высока, и аппарат в хозяйстве использоваться будет не так уж часто. На дачном участке или в гараже удобнее производить сварку без газа с подачей прямого тока. Для этого нужно приобрести порошковую или флюсовую проволоку. Газ образуется в процессе сгорания проволоки, как при использовании стандартного электрода. Образующиеся пары защищают обрабатываемую область.

Как сварить стальное изделие полуавтоматом без газа

Сначала необходимо приобрести катушку стальной проволоки с флюсом.

После включается подача подача проволоки для полуавтомата. Для этого поворачивается переключатель на корпусе аппарата. Затем производится закладка флюса внутрь воронки. Необходимо следить за положением держателя, чтобы флюс попадал только в рабочую зону. Затем следует аккуратно открыть защитную заслонку, чтобы выпустить флюс. Теперь можно запустить прибор, нажав на кнопку «Пуск» и начинать водить электродом. Как только образуется электрическая дуга, мастер приступает к варению.

На полуавтомат возлагаются большие надежды. Не нужно затрачивать много времени и сил, как в случае с ручными приборами. Научиться варить может любой желающий. Но для начала придется посвятить время изучению устройства полуавтомата и техник варения. Прежде чем браться за ответственные операции, стоит попрактиковаться. Без тренировки стать сварщиком просто невозможно. Также, следует учитывать повышенный риск травматизма. Поэтому следует в первую очередь соблюдать технику безопасности.

его устройство, включая механизм подачи проволоки и горелку

Полуавтоматический сварочный аппарат позволяет существенно повысить скорость сварки. Принцип работы сварочного полуавтомата предполагает наличие защитной среды, обеспечивающей формирование качественного и ровного шва.

Важность понимания процесса

Одного понимания принципа действия сварочного полуавтомата обычно недостаточно для полного овладения всеми приёмами работы с ним. Для грамотной эксплуатации оборудования, помимо всего прочего, следует знать устройство сварочного полуавтомата.

Имея необходимую информацию и опыт работы, отдельные сварщики отказываются от покупки готового фирменного изделия и отдают предпочтение самодельным устройствам, используемым обычно в бытовых целях.

Самым простым решением поставленной задачи считается подход, при котором за основу берётся уже готовый, но устаревший (бывший в употреблении) сварочный агрегат.

Для сборки работоспособного полуавтомата на базе инверторного устройства дополнительно потребуется знание основ электроники, что заметно облегчит понимание того, как работает схема сварочного полуавтомата.

Задача состоит в том, чтобы организовать подачу в зону сварки защитного газа и присадочной проволоки.

Составные детали и принцип действия

В рамках автоматизации процесса обработки металлов в домашних условиях самодельный инверторный сварочный полуавтомат значительно облегчает работу и существенно повышает прочность шва.

Дополнительно упростить решение этой задачи можно, если за основу будущего самодельного полуавтомата взять схему типового инверторного агрегата.

Для самостоятельного изготовления сварочного полуавтомата потребуется несколько видоизменить преобразователь нагрузочного тока, дополнив его рядом современных электронных элементов.

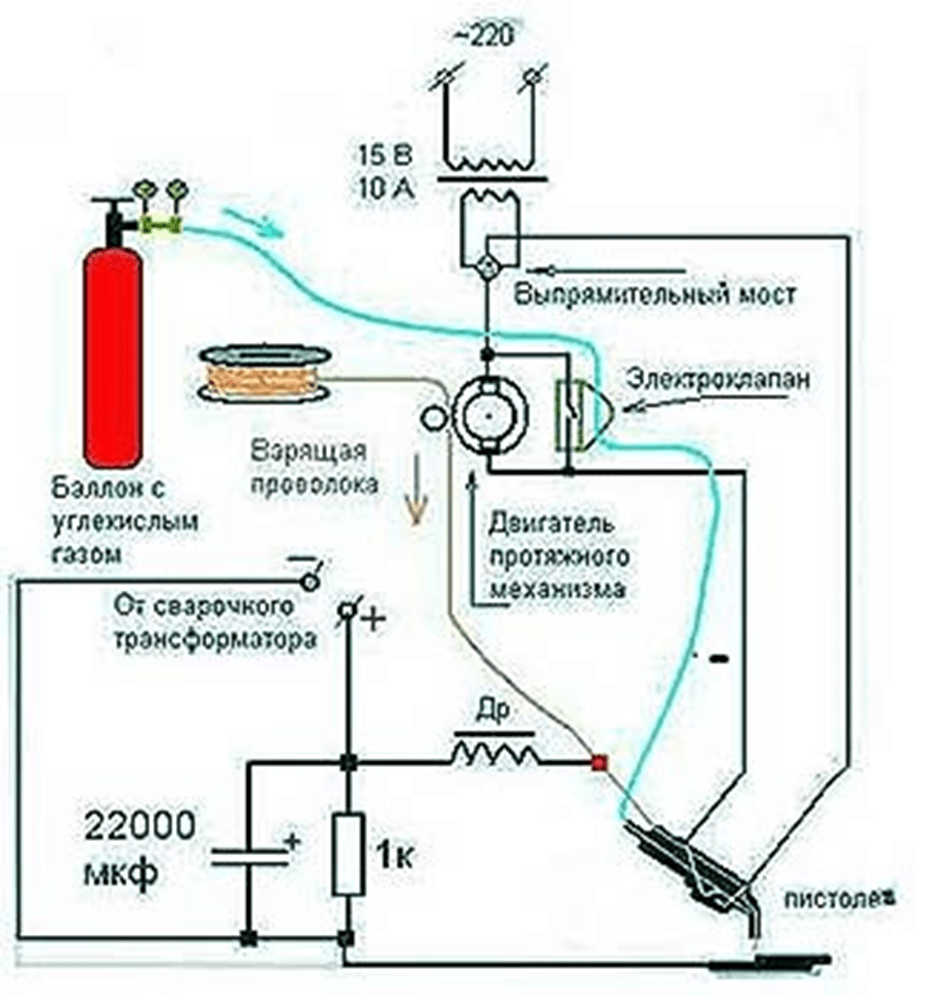

С принципиальной схемой инверторного устройства, обеспечивающего формирование рабочего тока для полуавтомата можно ознакомиться на картинке.

Электронный способ преобразования питающего напряжения заметно упрощает регулировку рабочих параметров сварочного тока. Электронный преобразователь влияет на дискретные компоненты схемы, в результате аппарат работает более стабильно.

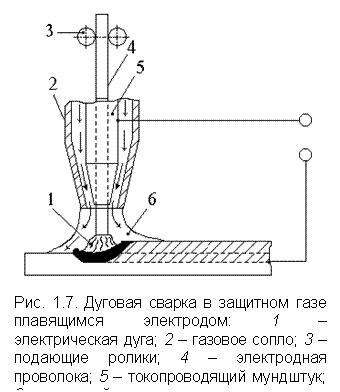

Сами сварочные работы полуавтоматом организуются по принципу сплавления заготовок в парах аргона или углекислоты с одновременной подачей присадочной проволоки в рабочую зону. С учётом особенностей организации сварного процесса в состав оборудования входят следующие обязательные узлы:

  • газовый баллон с углекислотой или аргоном в комплекте со шлангом для их доставки к сварочной ванне;
  • ёмкость (барабан или кассета) с механизмом, обеспечивающим непрерывную подачу присадочной проволоки;
  • держатель со встроенным каналом для её перемещения;
  • источник питания, модуль управления и объединяющие их электрические цепи.

Каждый из этих узлов выполняет свою функцию, позволяющую сварочному полуавтомату полноценно работать. Благодаря чёткому функциональному разграничению отдельных блоков, собрать полуавтомат своими руками не составляет особого труда.

Подающий механизм

Известно несколько вариантов доставки проволоки в зону сварки. Каждый из них работает довольно просто. Первый, так называемый «толкающий» метод, заключается в том, что механизм подачи проволоки проталкивает ее к горелке через отверстие в основании полуавтомата.

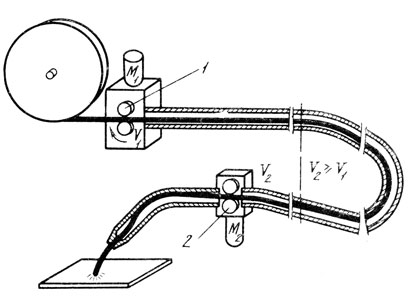

Второй способ, называемый тянущим, обеспечивает подачу присадочного изделия по каналу, оборудованному в ручке (держателе) горелки. И, наконец, комбинированный вариант предполагает комплексное использование обоих методов.

При этом специальный блок подачи обеспечивает согласованное перемещение присадочного материала. Комбинированный метод чаще всего применяется при подающих каналах значительной длины.

Диаметр заправляемой в сварочный полуавтомат проволоки обычно колеблется в пределах от 0,6 до 2,0 мм. Сама она располагается на вращающихся бобинах, заметно облегчающих её подачу в зону сварки.

При использовании специальной порошковой проволоки с внутренней полостью для флюса необходимость в дополнительной защите отпадает, поскольку газовая оболочка образуется за счёт сгорания флюсового наполнителя.

Известно несколько разновидностей электродного присадочного материала, используемого при эксплуатации сварочных полуавтоматов (стальная, «омеднённая» и алюминиевая проволоки).

Каждое из наименований применяется в различных условиях сплавления заготовок, при которых обычно протекает сварочный процесс.

Газовая горелка в комплекте с наконечниками

Одной из важнейших составляющих конструкции полуавтоматов является держатель с каналом, обеспечивающим непосредственное поступление газа и присадочной проволоки к месту формирования сварочной ванны.

Рукоятка этой детали должна изготавливаться из качественного изоляционного материала и оборудоваться специальной пусковой кнопкой с защитным козырьком.

Основными составляющими горелки являются особым образом устроенное сопло для подачи газа и наконечник для подключения токовых проводов.

Во избежание эффекта налипания расплавленных капель поверхность сопла либо полируется, либо покрывается защитным материалом.

При рабочих токах, превышающих значение 325 Ампер горелка (точнее, сопло) нуждается в дополнительном охлаждении, исключающем её перегрев. Поскольку гарантийный срок службы сопла обычно не превышает 6-ти месяцев – рекомендуется менять его по истечении этого времени (раз в полгода).

Для изготовления наконечников применяются хорошо проводящие электрический ток материалы (бронза и сплавы меди с графитом или вольфрамом). Их предельные эксплуатационные сроки, в конечном счёте, определяются качеством составляющих компонентов.

Непосредственное подсоединение держателя к сварочному полуавтомату осуществляется неразъемными соединителями или с помощью разъёмов типа «Euro Mig-Mag». Именно такими разъемами подсоединяются горелки к известным моделям фирменных полуавтоматов «ПШ-112», «А-1197» и ряда других агрегатов.

Источник питания

Функцию источника рабочего тока в варочном полуавтомате может выполнять классический трансформатор, выпрямительный преобразователь или электронно-импульсный инвертор. Электросхему будущего агрегата следует продумать до мелочей и выбрать её в соответствии с поставленными практическими задачами.

От типа и конструкции самого преобразователя во многом будут зависеть как технические, так и эксплуатационные параметры будущего устройства (его габариты, вес и выходная мощность).

Большинство пользователей предпочитает вариант переделанного под автомат бывшего в употреблении инверторного агрегата, имеющего малые габариты и вес, работа которого обеспечивает высокое качество сварки.

В состав такого сварочного полуавтомата должны входить импульсный преобразователь тока, дополненный всеми рассмотренными ранее механизмами плюс блок управления нагрузочными параметрами. Также не следует забывать о комплекте соединительных проводов и держателе рабочих электродов.

Порядок подключения к сети и запуск в работу

Для качественной сварки металлических заготовок самодельным полуавтоматом необходимо соблюдать заданный технологией порядок рабочих операций. При этом важно грамотно выбирать подходящую для данного вида сварных работ полярность тока. Так, при использовании флюсовой проволоки необходимо прямое включение, а при обработке изделий в аргоновой среде – обратное.

Прямая полярность означает подсоединение «плюса» питающего напряжения непосредственно к земляному зажиму, в то время как «минус» от инвертора подключается к держателю с горелкой. Обратное подключение осуществляется в строго противоположном порядке (менять полярность допускается перекидыванием контактов на самом инверторе).

После фиксации на рабочем месте проволочной катушки можно переходить к подсоединению элементов подачи защитного газа. С этой целью сначала на газовом баллоне закрепляется редуктор, после чего его штуцер соединяется со сварочным аппаратом посредством специального отводящего шланга.

Перед началом сварных работ обязательно нужно произвести следующие регулировки:

  • настройка механизмов натяжения проволоки и её прижатия;
  • регулировка потока защитного газа, осуществляемая посредством специального редуктора;
  • установка величины сварочного тока, проводимая в процессе сварки.

Работать на сварочном инверторе в режиме полуавтомата допускается только при наличии защитного щитка с застеклённым окошком. Такая предусмотрительность позволяет контролировать весь рабочий процесс и защитить глаза и лицо от опасного излучения. Для работы также потребуются перчатки и костюм из плотной хлопчатобумажной ткани, обеспечивающей защиту кожи тела и рук.

Сварка полуавтоматом – от А до Я | СОВЕТЫ

 В данной статье собрана самая необходимая информации о сварке полуавтоматом. Все изложено в доступной форме и разбито на последовательные блоки для лучшего усвоения материала. Для удобства поиска нужной информации воспользуйтесь навигацией по статье:

Теоретическая часть:

  1. Устройство аппарата полуавтоматической сварки

  2. Выбираем газ для сварки полуавтоматом

  3. Проволока для сварки полуавтоматом

  4. Сварка полуавтоматом без газа (флюсовой проволокой)

Практическая часть:

  1. Подготовка аппарата к работе – СБОРКА | Как заправить проволоку в полуавтомат

  2. Настройка полуавтомата для сварки на живом примере

  3. Подготовительный этап и процесс сварки аппаратом

  4. Направление и скорость движения для идеального сварочного шва

  5. Заключение + ВИДЕО

Несмотря на возможность сразу перейти к практическим советам, рекомендуем ознакомиться с материалом полностью. Вы наверняка найдете для себя что-то новое или освежите некогда полученные знания.


Сварочный полуавтомат – кратко об устройстве

Сварка полуавтоматом предусматривает элементарное понимание устройства сварочного аппарата. В инверторе предусмотрено место для установки катушки с проволокой, которая служит аналогом плавящегося электрода, а также имеется механизм автоматической подачи. Аппарат позволяет самостоятельно выставить силу тока и скорость подачи проволоки в зависимости от производственной необходимости.

Полуавтоматы разнятся по функциональным возможностям в зависимости от назначения. Для начинающих сварщиков лучшим выбором станут надежные и простые в управлении аппараты без излишков (пример, IRMIG 160) или же варианты с синергетическим управлением, которое существенно облегчит настройку (пример, INMIG 200 SYN). Опытным профессионалам для поточного производства подойдут мощные трехфазные полуавтоматы, как, например, INMIG 500 DW SYN.

В независимости от вида устройства рабочая комплектация остается стандартной:


Конечно же, для работы понадобится специализированная проволока, а также стандартные средства защиты, обязательно необходимые для безопасности сварщика.


Выбор газа в зависимости от свариваемого металла

Основная функция защитного газа – изоляция сварочной ванны, электрода и дуги от влияния окружающего воздуха. Для того чтобы подобрать подходящий газ необходимо учитывать тип материала и его толщину. В зависимости от этого выбираются инертные, активные газы или их смеси. Чаще других используются СО2 и аргон. Последний снижает разбрызгивание металла и способствует лучшему качеству сварного шва.

Обратите внимание на таблицу:

  Материал

Газ

  Конструкционная сталь

СО2

  Конструкционная сталь

  CO2 + Ar

  Нержавеющая сталь

CO2 + Ar

  Легированные стали (низкоуглеродистые )

CO2 + Ar

  Алюминий и его сплавы

Ar



ПОЛЕЗНЫЙ СОВЕТ. При поиске газа можно встретить баллоны различного объема. Чем больше объем, тем дешевле выйдет литр газа. Для редкого использования сварочного полуавтомата подойдут мобильные фасовки по 5-10 литров. В этом случае лучше всего брать дополнительный запас газа, чтобы застраховаться от внезапной нехватки.


Связь толщины металла и диаметра проволоки

На рынке сварочных материалов найдется немало вариантов проволоки для полуавтоматической сварки. Важно запомнить правило – состав проволоки должен соответствовать составу свариваемого материала. Чаще других востребована сварочная проволока СВ08Г2С, которая используется для углеродистых и низкоуглеродистых сталей.


С выбором диаметра поможет таблица:



  Толщина металла, мм

  Диаметр проволоки

  1 — 3

  0,8

  4 — 5

  1,0

  6 — 8

  1,2



Обычной фасовкой для проволоки является 200 или 300 мм.

ВАЖНО! Диаметр проволоки указывается во время настройки полуавтомата, о которой мы поговорим в практической части данной статьи.


Как проводится сварка полуавтоматом без газа

Защитный газ крайне важен для сварочного процесса. Он обеспечивает качественное выполнение сварочных работ, создавая защищенную среду. Однако, если будете использовать устройство довольно редко, то излишне тратиться и покупать баллон просто невыгодно. Чтобы избежать лишних расходов, всегда можно воспользоваться специальной сварочной проволокой – флюсовой или порошковой. Она состоит из стальной трубки, внутри которой находится флюс. В процессе сварочных работ он сгорает, образуя в зоне сварки облачко защитного газа.


Стоит запомнить, работа флюсовой проволокой должна выполняться током прямой полярности (на изделие подается плюс) – это обусловлено необходимостью в больше мощности для плавления порошковой проволоки. Стоит обратить внимание на то, что помимо явных плюсов использования, есть и минусы: при сварке флюсовой проволокой обычно образуется облако дыма, что усложняет визуальный контроль процесса. Ее же нельзя применять для потолочного шва.


ПРАКТИКА – ИСПОЛЬЗОВАНИЕ СВАРОЧНОГО ПОЛУАВТОМАТА НА ПРИМЕРЕ FUBAG IRMIG 200 SYN

В качестве примера возьмем аппарат FUBAG IRMIG 200 SYN. Инверторный полуавтомат оснащен модулем синергетического управления, который максимально упростит настройку начинающему сварщику. В комплекте с аппаратом уже идет горелка, кабель заземления и кабель с электродержателем.

Подготовка аппарата к работе – сборка / установка проволоки

Процесс сборки (подготовки аппарата к работе) довольно прост:

1. Устанавливаем редуктор на баллон с газом.

2. Соединяем газовый шланг с редуктором на баллоне.

3. Подключаем газовый шланг к полуавтомату.

4. Подключаем горелку к евроразъему на лицевой панели.

5. Подключаем кабель массы к минусовому разъему.

Установка проволоки в сварочном полуавтомате выполняется следующим образом:

1. Устанавливаем катушку в аппарат и фиксируем положение на оси.

2. Освобождаем проволоку на катушке и откусываем загнутый конец бокорезами.

3. Пропускаем проволоку в канавку ролика и протягиваем в направляющую втулку евроразъема примерно на 20 сантиметров.


4. Защелкиваем верхний прижимной ролик

5. Выставляем усилие прижатия.


6. Снимаем сопло горелки.

7. Откручиваем контактный наконечник.

8. Натягиваем горелку по прямой и нажимаем на кнопку подачи.

9. Как только покажется достаточное количество проволоки – накручиваем наконечник и сопло.

10. Необходимо, чтобы вылет проволоки составлял от 5 до 10 мм, для этого необходимо откусить лишнюю проволоку.

Вот и все, аппарат полностью готов к работе. Как видите, процесс не сложный, но имеет несколько важных нюансов, которые стоит запомнить.


Настройка аппарата сварочного полуавтомата

Для примера необходима не только модель аппарата, но и определенные условия. В роли материала будут использоваться стальные пластины толщиной 2,5 мм, к которым идеально подойдет проволока диаметром 1мм и газ – смесь аргона (80%) и углекислого газа (20%).

На редукторе устанавливаем расход газа на 10-12 л/мин — для работы с данной толщиной металла этого будет достаточно. Расход защитного газа сильно влияет на качество шва. При недостаточном расходе защитного газа возможно образование пор в шве. Если газа чересчур много, то возникают завихрения, которые также мешают нормальной защите.

Настраиваем параметры нашего аппарата. Для аппарата с синергетикой это очень просто:

  1. Выбираем на панели тип сварки – MIG SYN

  2. Выбираем газ – смесь аргона и углекислоты

  3. Выбираем диаметр сварочной проволоки – 0,8 мм

  4. Выбираем 2-х тактный режим работы горелки, т.к. не планируем долгой продолжительной сварки.

ПОЛЕЗНЫЙ СОВЕТ. Если предстоят продолжительные швы, то лучше выбрать 4-х тактный – тогда единожды нажав на кнопку пуска на горелке при старте работ, кнопку потом можно отпустить, чтоб рука не уставала. Если предстоят короткие швы, то лучше регулировать старт и стоп кнопкой, выбирая 2-х тактный режим.

     5. Выставляем сварочный ток. Для нашего случая это порядка 100 Ампер.

ПОЛЕЗНЫЙ СОВЕТ. В полуавтоматической сварке существует прямая зависимостью между силой тока и скоростью подачи проволоки – чем выше ток, тем выше скорость подачи проволоки и наоборот – чем медленнее подача проволоки, тем ниже сила тока.

Наш сварочный полуавтомат с синергетическим управлением автоматически устанавливает напряжение дуги. При этом, при необходимости сварщик может подкорректировать напряжение под свой стиль работы и ощущение процесса.

Данный аппарат имеет регулировку индуктивности. Эта настройка позволяет настраивать жесткость дуги — корректировать форму валика и глубину провара, добиваясь однородного, эстетически красивого шва. Такая функция облегчит жизнь начинающему сварщику и позволит ему в самое короткое время добиться ровного, качественного шва.

В представленном примере мы подготовили аппарат для работы по нашей заготовке. Возьмите на вооружение шпаргалку, которая поможет вам в дальнейшем быстро настраивать нужные параметры. Сохраните ее в закладки, она вам пригодится:

  Толщина металла

  Сила тока

  Диаметр проволоки

  1,5 мм

  70 — 80 А

  0,8

  2,0 мм

  90-110 А

  0,8

  3 мм

  120 — 140 А

  1,0

  4 мм

  140-160 А

  1,0

  5мм

  160 — 200 А

  1,2




Как проводится сварка полуавтоматом

Как и в других типах сварки, перед началом работы необходимо позаботиться о том, чтобы детали были заранее обработаны – обезжирены и зачищены. Перед началом работы подключаем кабель массы к сварочному столу и проверяем вылет сварочной проволоки. Если проволока длиннее – нужно ее откусить бокорезами.

ПОЛЕЗНЫЙ СОВЕТ. Важно, чтобы кончик проволоки был острым – тогда легче будет зажечь дугу. В процессе сварки перед каждым новым швом кончик (или образовавшийся шарик) проволоки нужно будет откусывать – так вы облегчите старт нового этапа.

Как и любой вид сварки, сварка полуавтоматом начинается с зажигания дуги. Для этого сварочная проволока должна коснуться поверхности свариваемой детали. Нажимаем на кнопку горелки – начинается подача одновременно сварочной проволоки и защитного газа.

Дуга зажигается. Происходит процесс сварки. Чтобы погасить дугу, нужно отпустить кнопку и отвести горелки от свариваемого изделия.


Горелкой можно управлять одной рукой, но при использовании двух рук шов будет более аккуратным и контроль над процессом более уверенным. Одной рукой нужно обхватить горелку, указательный палец должен находиться внизу на кнопке старта. Ведущей рукой можно опираться на другую руку – так будет проще контролировать расстояние до свариваемой поверхности и угол наклона, а также делать нужные движения горелкой.

Не существует универсального угла для сварочной горелки, который нужно соблюдать при сварке. Если мы варим детали в одной плоскости и обе детали одной толщины, то горелку можно держать вертикально. Если детали по толщине разные, то наклон нужно делать в сторону детали с меньшей толщиной. При сварке двух деталей под углом горелку удобнее держать под углом 5- 25% градусов (от вертикали). Расстояние от сопла до свариваемой поверхности – от 5 до 20 мм.

Движение горелки может быть как углом вперед, так и углом назад. При сварке углом назад. При таком способе глубина провара и высота шва увеличивается, его ширина уменьшается. При сварке углом вперед лучше проплавляются кромки, уменьшается глубина провара, но шов получается шире. Такой способ хорош для сварки металла небольшой толщины.

В процессе сварки вы выберете наиболее удобный и комфортный для вас стиль сварки – от способа держать горелку, до параметров аппарата. Обращайте внимание также на звук дуги – он поможет подкорректировать настройки. Так, правильно установленная дуга имеет ровный шипящий звук. Если вы слышите треск – то, скорее всего, нарушен баланс между скоростью подачи и напряжением, или плохой контакт в области сварки.


Влияние скорости движения горелки на качество шва

Качество шва также зависит от скорости сварки – скорости, с которой электрическая дуга проходит вдоль места сварки. Скорость движения сварочной горелки контролируется сварщиком и влияет на форму и качество сварного шва. Со временем вы научитесь определять скорость глядя на толщину и ширину шва в процессе сварки:


Как передвигать сварочную горелку во время сварки полуавтоматом?

Существует множество способов движений горелкой для формирования шва:

  • Для металлов 1-2 мм толщиной можно двигать горелку зигзагообразно, чтобы воздействовать дугой на оба свариваемых листа – тогда получается прочный и герметичный. К тому же, при таком способе электрическая дуга не проживает металл.

  • При наличии определенного опыта пользуются прямым швом, без каких-либо колебательных движений. Таким швом можно варить металлы любой толщины, но здесь важно чувствовать, что дуга равномерно охватывает обе заготовки.

  • Когда нужно делать длинный шов, чтобы не допустить перегрев металла и тепловой деформации, можно варить небольшими сегментами то с одного, то с другого конца свариваемых деталей. Это позволит проварить весь сегмент без тепловой деформации листового металла.


Заключение + ВИДЕО

В этом уроке мы затронули, пожалуй, все основные аспекты – от выбора расходных материалов и сборки аппарата до настройки, азов работы с горелкой и швом. Теперь – дело за вами! Регулярная практика позволит отточить мастерство, а сварочные полуавтоматы FUBAG сделают сварку комфортной и не сложной. Данное видео поможет вам наглядно увидеть настройку аппарата профессионалом и лучше усвоить вышеописанный материал практической части:


Получите 10 самых читаемых статей + подарок!

*

Подписаться

Принцип работы полуавтоматической сварки — flagman-ug.ru

Все о сварочном полуатомате

Полуавтомат сварочный — это оборудование, относящееся к усовершенствованному виду электрической сварки, значительно ускоряющему рабочий процесс. Стоимость аппаратов, которая ниже аргоновых устройств, позволяет применять их на многих заводах и мелких мастерских. Каков принцип работы сварочного полуавтомата? Из чего состоит оборудование? Как его настраивать и что им можно варить?

Сварочный полуавтомат — принцип работы

Что такое сварочный полуавтомат? Исходя из названия, данное оборудование автоматизирует некоторые элементы в процессе сваривания. Суть метода состоит в электродуговой сварке, выполняемой вручную специалистом, но подача металла электрода осуществляется автоматическим способом.

Рабочий ток выдается инверторным аппаратом, преобразующим переменное напряжение из обычной сети в постоянное. При этом значение V понижается, а А увеличивается. От оборудования исходит два контакта (+ и -), один из которых подсоединяется к свариваемому металлу. Подключенный на массу всегда должен быть «минус».

«Плюс» — это весь кабель-рукав горелки. Через нее подается проволока, на которую переносится напряжение специальным контактором. Соприкасаясь концом с изделием возбуждается дуга. Проволока плавится, как и, обычный электрод, создавая сварочную ванну. Одновременно оплавляются кромки металла и, смешиваясь с присадочным, образуется шов. Регулируя диаметр проволоки, возможно сваривать металл разной толщины. В сопле имеются отверстия для подачи защитного газа, который вместо обмазки электрода, создает воздушное облако, препятствующее взаимодействию жидкого металла и внешней среды. Мундштук на конце горелки направляет поток газа в нужную сторону, не давая ему рассеиваться хаотично.

Инверторный полуавтомат имеет в составе специальный механический блок с электронной регулировкой, отвечающий за подачу проволоки. Это значительно облегчает работу, и позволяет создавать беспрерывные швы любой длины.

Инверторный сварочный полуавтомат — применение

Полуавтоматическая сварка широко используется на огромных заводах, небольших производствах и автомастерских. Благодаря возможности замены материала присадочной проволоки, этот метод позволяет сваривать:

  • «черные» металлы;
  • алюминий;
  • нержавеющую сталь.

Сварка полуавтомат способна соединять изделия под высокую коррозионную нагрузку. Это используется в химической промышленности для создания емкостей под жидкости с агрессивной средой. Сварка полуавтоматом задействована в изготовлении дверей, козырьков, беседок и гаражей. Она активно применяется для сварки труб на территории предприятий. Благодаря возможности отрегулировать напряжение на низкий уровень, сварочный аппарат задействуют в машиностроении и ремонте корпусов автомобилей.

Преимущества полуавтоматического вида сварки

Повсеместное применение эти устройства получили ввиду ряда выгодных особенностей оборудования и метода сварки. Вот основные:

  • сваривание как толстых, так и тонких листов стали;
  • отсутствие необходимости в зачистке кромок до блеска;
  • доступная цена аппаратов и расходных материалов;
  • легкая настройка полуавтомата на разные режимы;
  • быстрое обучение для начинающих;
  • широкий спектр свариваемых металлов;
  • малое количество брызг и незначительная последующая обработка шва;
  • высокая скорость;
  • способность заплавлять широкие зазоры;
  • хорошая видимость ванны без шлаковых масс;
  • герметичные швы под жидкости и газы.

Устройство полуавтомата

Существует много фото, где хорошо видно ключевые элементы, входящие в сварочный полуавтомат инверторного типа. Их можно разделить на несколько важных узлов, каждый из которых выполняет свою роль. Вот их описание и предназначение.

Инверторный аппарат

Представляет из себя корпус с несколькими блоками внутри, работающий от сети в 220/380 V. В рабочем процессе участвуют:

  • Вал для крепления сварочной проволоки. Он снабжен фиксатором, исключающим непроизвольное соскакивание катушки в процессе вращения.
  • Реле и клапана, запускающие подачу защитного газа.
  • Электронная схема, распределяющая напряжение.
  • Преобразовывающий блок.
  • Прижимной механизм для подачи проволоки.
  • Измерительные приборы.
  • Переключатели, которыми выполняется регулировка.

Подобные аппараты могут быть небольшого размера, одеваемые на плече, или более крупные модели, перемещаемые на платформе с роликами.

Горелки и каналы

На фото можно увидеть составляющие ключевого элемента для создания шва — горелки. Она состоит из:

  • рукоятки;
  • кнопки запуска;
  • контактного наконечника, из которого выходит проволока;
  • газового сопла;
  • мундштука.

Для обеспечения работы горелки используется кабель-канал, в котором помещены раздельно: сварочный кабель, шланг с защитным газом, направляющий канал для предотвращения заворачивания проволоки. Принципиальная истина относительно этого канала состоит в том, что чем он длиннее, тем более маневренный сварщик. Но параллельно с этим возрастает риск заедания в подаче присадочного материала. Электрическая цепь замыкается благодаря присоединению второго кабеля на изделие.

Газовое оборудование

Неотъемлемой составляющей устройства, как видно на многих фото, является газовый баллон. Он устанавливается отдельно или возится вместе с аппаратом на тележке. К баллону крепится редуктор и измерительные манометры, для показания количества газа и давления в рабочем рукаве. Шланг от редуктора фиксируется на специальный штуцер в сварочном устройстве.

Характеристики сварочного полуавтомата

Этот тип оборудования классифицируется по нескольким параметрам, от которых исходят его характеристики. Вот основные элементы:

  • Материал присадки. Может быть обычной (углеродистая сталь), либо нержавеющая проволока. В специализированной промышленности используется алюминиевая. В химическом производстве применяется трубчатая проволока с порошком внутри, который образует дополнительный защитный слой. После застывания порошок отбивается как обычный шлак.
  • Диаметр присадки. Применяются различные величины, в зависимости от толщины изделия. Рабочие значения от 0,8 мм до 1,6 мм.
  • Механизм подачи. Существует толкающий вид, тянущий и смешанный, соединяющий в себе оба способа.
  • Защитный газ. Для сварки углеродистой стали используется углекислота. Если требуются мощные соединения, то подключают смесь, вмещающую аргон и углекислоту. Аналогично применяется гелий. В особых условиях засыпают в отдельную воронку флюс, высыпающийся в сварочную ванну.
  • Питание от сети в 220 или 380V.
  • Временная занятость оборудования — полный рабочий день или два три часа.
  • Размеры установки. Компактные аппараты можно переносить с собой по цеху. В этом случае должна быть подходящая длина газового шланга. Более крупные устройства катают на тележке вместе с баллоном, что позволяет варить полуавтоматом в любом месте, где есть розетка с соответствующим напряжением. Стационарные аппараты стоят на крупных предприятиях и ими сваривают большие изделия на крутящейся основе.

Благодаря комбинированию этих элементов можно правильно подобрать оборудование и настроить его работу для конкретного вида материала. Для более тонкой регулировки задействуют дополнительные функции.

Настройка сварочного полуавтомата

Для того, чтобы варить полуавтоматом, нужно правильно запитать его током и грамотно настроить. Как подключить полуавтомат на производстве или в гараже? Если в розетке нет заземления, следует позаботиться о создании этого элемента самостоятельно. Забитый в землю кол и проложенную шину прикрепляют к корпусу аппарата через клемму и болт. После этого можно безопасно приступать к работе.

Как настроить сварочный полуавтомат в зависимости от толщины изделия и вида проволоки? Для этого существуют несколько ключевых элементов, которые раскрывает таблица ниже:

Принцип работы любого сварочного полуавтомата

Полуавтоматический сварочный аппарат позволяет существенно повысить скорость сварки. Принцип работы сварочного полуавтомата предполагает наличие защитной среды, обеспечивающей формирование качественного и ровного шва.

Важность понимания процесса

Одного понимания принципа действия сварочного полуавтомата обычно недостаточно для полного овладения всеми приёмами работы с ним. Для грамотной эксплуатации оборудования, помимо всего прочего, следует знать устройство сварочного полуавтомата.

Имея необходимую информацию и опыт работы, отдельные сварщики отказываются от покупки готового фирменного изделия и отдают предпочтение самодельным устройствам, используемым обычно в бытовых целях.

Самым простым решением поставленной задачи считается подход, при котором за основу берётся уже готовый, но устаревший (бывший в употреблении) сварочный агрегат.

Для сборки работоспособного полуавтомата на базе инверторного устройства дополнительно потребуется знание основ электроники, что заметно облегчит понимание того, как работает схема сварочного полуавтомата.

Задача состоит в том, чтобы организовать подачу в зону сварки защитного газа и присадочной проволоки.

Составные детали и принцип действия

В рамках автоматизации процесса обработки металлов в домашних условиях самодельный инверторный сварочный полуавтомат значительно облегчает работу и существенно повышает прочность шва.

Дополнительно упростить решение этой задачи можно, если за основу будущего самодельного полуавтомата взять схему типового инверторного агрегата.

Для самостоятельного изготовления сварочного полуавтомата потребуется несколько видоизменить преобразователь нагрузочного тока, дополнив его рядом современных электронных элементов.

С принципиальной схемой инверторного устройства, обеспечивающего формирование рабочего тока для полуавтомата можно ознакомиться на картинке.

Электронный способ преобразования питающего напряжения заметно упрощает регулировку рабочих параметров сварочного тока. Электронный преобразователь влияет на дискретные компоненты схемы, в результате аппарат работает более стабильно.

Сами сварочные работы полуавтоматом организуются по принципу сплавления заготовок в парах аргона или углекислоты с одновременной подачей присадочной проволоки в рабочую зону. С учётом особенностей организации сварного процесса в состав оборудования входят следующие обязательные узлы:

  • газовый баллон с углекислотой или аргоном в комплекте со шлангом для их доставки к сварочной ванне;
  • ёмкость (барабан или кассета) с механизмом, обеспечивающим непрерывную подачу присадочной проволоки;
  • держатель со встроенным каналом для её перемещения;
  • источник питания, модуль управления и объединяющие их электрические цепи.

Каждый из этих узлов выполняет свою функцию, позволяющую сварочному полуавтомату полноценно работать. Благодаря чёткому функциональному разграничению отдельных блоков, собрать полуавтомат своими руками не составляет особого труда.

Подающий механизм

Известно несколько вариантов доставки проволоки в зону сварки. Каждый из них работает довольно просто. Первый, так называемый «толкающий» метод, заключается в том, что механизм подачи проволоки проталкивает ее к горелке через отверстие в основании полуавтомата.

Второй способ, называемый тянущим, обеспечивает подачу присадочного изделия по каналу, оборудованному в ручке (держателе) горелки. И, наконец, комбинированный вариант предполагает комплексное использование обоих методов.

При этом специальный блок подачи обеспечивает согласованное перемещение присадочного материала. Комбинированный метод чаще всего применяется при подающих каналах значительной длины.

Диаметр заправляемой в сварочный полуавтомат проволоки обычно колеблется в пределах от 0,6 до 2,0 мм. Сама она располагается на вращающихся бобинах, заметно облегчающих её подачу в зону сварки.

При использовании специальной порошковой проволоки с внутренней полостью для флюса необходимость в дополнительной защите отпадает, поскольку газовая оболочка образуется за счёт сгорания флюсового наполнителя.

Известно несколько разновидностей электродного присадочного материала, используемого при эксплуатации сварочных полуавтоматов (стальная, «омеднённая» и алюминиевая проволоки).

Каждое из наименований применяется в различных условиях сплавления заготовок, при которых обычно протекает сварочный процесс.

Газовая горелка в комплекте с наконечниками

Одной из важнейших составляющих конструкции полуавтоматов является держатель с каналом, обеспечивающим непосредственное поступление газа и присадочной проволоки к месту формирования сварочной ванны.

Рукоятка этой детали должна изготавливаться из качественного изоляционного материала и оборудоваться специальной пусковой кнопкой с защитным козырьком.

Основными составляющими горелки являются особым образом устроенное сопло для подачи газа и наконечник для подключения токовых проводов.

Во избежание эффекта налипания расплавленных капель поверхность сопла либо полируется, либо покрывается защитным материалом.

При рабочих токах, превышающих значение 325 Ампер горелка (точнее, сопло) нуждается в дополнительном охлаждении, исключающем её перегрев. Поскольку гарантийный срок службы сопла обычно не превышает 6-ти месяцев – рекомендуется менять его по истечении этого времени (раз в полгода).

Для изготовления наконечников применяются хорошо проводящие электрический ток материалы (бронза и сплавы меди с графитом или вольфрамом). Их предельные эксплуатационные сроки, в конечном счёте, определяются качеством составляющих компонентов.

Непосредственное подсоединение держателя к сварочному полуавтомату осуществляется неразъемными соединителями или с помощью разъёмов типа «Euro Mig-Mag». Именно такими разъемами подсоединяются горелки к известным моделям фирменных полуавтоматов «ПШ-112», «А-1197» и ряда других агрегатов.

Источник питания

Функцию источника рабочего тока в варочном полуавтомате может выполнять классический трансформатор, выпрямительный преобразователь или электронно-импульсный инвертор. Электросхему будущего агрегата следует продумать до мелочей и выбрать её в соответствии с поставленными практическими задачами.

От типа и конструкции самого преобразователя во многом будут зависеть как технические, так и эксплуатационные параметры будущего устройства (его габариты, вес и выходная мощность).

Большинство пользователей предпочитает вариант переделанного под автомат бывшего в употреблении инверторного агрегата, имеющего малые габариты и вес, работа которого обеспечивает высокое качество сварки.

В состав такого сварочного полуавтомата должны входить импульсный преобразователь тока, дополненный всеми рассмотренными ранее механизмами плюс блок управления нагрузочными параметрами. Также не следует забывать о комплекте соединительных проводов и держателе рабочих электродов.

Порядок подключения к сети и запуск в работу

Для качественной сварки металлических заготовок самодельным полуавтоматом необходимо соблюдать заданный технологией порядок рабочих операций. При этом важно грамотно выбирать подходящую для данного вида сварных работ полярность тока. Так, при использовании флюсовой проволоки необходимо прямое включение, а при обработке изделий в аргоновой среде – обратное.

Прямая полярность означает подсоединение «плюса» питающего напряжения непосредственно к земляному зажиму, в то время как «минус» от инвертора подключается к держателю с горелкой. Обратное подключение осуществляется в строго противоположном порядке (менять полярность допускается перекидыванием контактов на самом инверторе).

После фиксации на рабочем месте проволочной катушки можно переходить к подсоединению элементов подачи защитного газа. С этой целью сначала на газовом баллоне закрепляется редуктор, после чего его штуцер соединяется со сварочным аппаратом посредством специального отводящего шланга.

Перед началом сварных работ обязательно нужно произвести следующие регулировки:

  • настройка механизмов натяжения проволоки и её прижатия;
  • регулировка потока защитного газа, осуществляемая посредством специального редуктора;
  • установка величины сварочного тока, проводимая в процессе сварки.

Работать на сварочном инверторе в режиме полуавтомата допускается только при наличии защитного щитка с застеклённым окошком. Такая предусмотрительность позволяет контролировать весь рабочий процесс и защитить глаза и лицо от опасного излучения. Для работы также потребуются перчатки и костюм из плотной хлопчатобумажной ткани, обеспечивающей защиту кожи тела и рук.

Как работает полуавтоматическая сварка: устройство, принцип работы, технология

Как только человечество научилось получать металлы, назрела необходимость создания оборудования для производства изделий из данного материала. В различных отраслях промышленности сварка полуавтоматом используется для скрепления металлических конструкций. Полуавтомат сварочный подходит для варения черных и цветных металлов различной толщины. Специальное оборудование для сварки позволяет ускорить производственный процесс и повысить качество швов. Для проведения сварочных работ нужно обладать достаточными знаниями, иметь арсенал оборудования и соблюдать технику безопасности.

Интересная информация. Полуавтомат сварка применяется на многих СТО. С его помощью производится кузовной ремонт авто.

Что представляет собой полуавтомат

Человек, желающий освоить технику сварки, должен в первую очередь понять, что такое сварочный полуавтомат и изучить его устройство. Говоря простыми словами, он представляет собой электромеханический прибор, в котором в качестве плавящегося электрода выступает сварочная проволока, подающаяся в зону сварки.

Комплект работающего агрегата состоит из нескольких узлов:

  • основной блок, состоящий из трансформатор для подачи питания и механизма, подающего проволоку;
  • шланг или сварочный рукав для полуавтомата
  • горелка полуавтоматической сварки, внутрь которой помещается проволока
  • токопроводящий наконечник для полуавтомата – его обычно называют соплом для полуавтоматов
  • система подачи инертного газа

На крупных предприятиях задействуют производительные стационарные модели. Они подходят для серийного производства по ГОСТу, встречаются на фабриках или заводах. Также, используются мобильные модификации, которые можно перемещать по шасси. Они способны работать безотказно в суровых полевых условиях. Для личных нужд и небольших ремонтных работ используют переносные устройства, отличающиеся скромными габаритами и небольшой массой.

Как работает полуавтомат

Понять принцип работы сварочного полуавтомата несложно. В процессе обработки на свариваемый участок подается непрерывно электродная проволока. Поэтому мастеру не нужно постоянно ставить новые электроды. В процессе сварки происходит нагрев и деформация обрабатываемых поверхностей. Между находящимся под напряжением электродом и металлом, в смеси газов и паров образуется электрический разряд. Качество шва улучшается за счет инертного газа, предотвращающего образование окислов. Не всегда используются газовые баллоны. Иногда применяется техника варения без аргона. Выбор той или иной методики зависит от возможностей рабочего оборудования.

Важно. Полуавтоматическим метод сварки называется потому, что проволока подается автоматически, а контроль подачи и, собственно, процесс сваривания осуществляется сварщиком вручную.

Так же как и в ручной дуговой сварке, полуавтоматический аппарат имеет два полюса: положительный и отрицательный. Выбор полярности подключения зависит от свариваемого металла. Один зажим крепится к детали, другой подается к скользящему контакту сварочной горелки.

Важно. В роли сварочного контакта выступает наконечник, к которому подается питание от основного блока

Силу тока подбирают в соответствии с характеристиками обрабатываемого материала. Обычно профессионалы пользуются специальными таблицами для расчета или следуют рекомендациям производителя агрегата. Скорость подачи задается при помощи коробки передач или шестерни.

Газовые полуавтоматы работают с инертным или углекислым газом. Загружается сварочная проволока для полуавтомата с содержанием магния и кремния, которая расплавляется и попадает на свариваемый участок. Одновременно подается газ, защищающий металлическую деталь и электрод от негативного воздействия кислорода.

В случае с аппаратурой для флюсовой проволоки, газ не нужен. Флюс – это особый порошкообразный состав, находящийся в сердцевине проволоки. По своему составу он близок к обмазке электродов. В процессе сварки полуавтомат флюс сгорает и образуется газ, который нейтрализует вредное воздействие воздуха. Использоваться могут различные виды проволоки.

Закрепить полученные знания поможет просмотр данного видео

Режимы полуавтоматической сварки – теория и практика

Полуавтоматическая сварка предполагает возможность самостоятельно выставить настройки. Человек может менять 4 основных параметра – скорость плавления, высоту шва и подачи проволоки, направление движения электрода. Также, мастера должны уметь регулировать сварочные горелки для полуавтомата. Подбирается режим с учетом толщины металлического листа и ГОСТа. За счет использования газа зона теплового воздействия уменьшается. Поэтому возможно наложение нескольких швов без деформации металла.

Сварщик должен помнить все рабочие параметры наизусть. Выделяют следующие режимы сварки полуавтоматом:

  1. цикличный – используют короткую дугу
  2. импульсный
  3. точечный
  4. постоянное круговое перемещение металлического листа
  5. струйное перемещение заготовки

Полезная информация. Если толщина детали более 5 миллиметров, придется производить обработку в несколько шагов.

Для работы в соответствии с требованиями ГОСТ необходим инертный газ – аргон или гелий. Иногда применяются смеси этих двух газов. В противном случае не только снижается качество сварного шва, но и возрастает вероятность получения травм и ожогов работником. Сварка низколегированных сталей осуществляется в среде углекислого газа. Поэтому важно правильно определить необходимый объем баллона и постоянно контролировать поступление газа.

Механизм подачи

Для протяжки проволоки предназначен специальный подающий механизм для полуавтомата. Он снижает расход сварочной проволоки. Современные модели оснащаются электронным управлением, поэтому пользоваться ими несложно. В некоторых имеется возможность записывать более пяти программ сварочных режимов. Дорогостоящие модели обычно имеют несколько дополнительных регуляторов. Через канал горелки проволоку протягивают ролики для сварочных полуавтоматов. При этом, расходник подается с заданной сварщиком скоростью. На выбор представлено 3 модификации подающих механизмов:

  1. Толкающий – используется довольно часто, но имеет ограничения по длине шланга. Неудобен, если нужно сварить детали, расположенные на удалении от источника тока.
  2. Тянущего действия – возможно подключение длинного шланга.
  3. Комбинированный – объединяет преимущества предыдущих двух разновидностей.

После выставления режимов полуавтоматической сварки можно переходить к пробному запуску. На небольшой заготовке производится варка. Если качество шва устраивает, можно приступать к работе. Когда результат не удовлетворяет, прибор повторно настраивают. Очень важно произвести правильную настройку, чтобы дуга не рвалась, а шов был ровным.

О тонкостях настройки механизма смотрите в видео:

Основы сварки полуавтоматом

Используя полуавтомат, удобно сваривать даже заржавевший или оцинкованный металл. Поверхность при обработке не будет повреждаться. Главное – знать, какую проволоку выбрать для полуавтомата в соответствии с ГОСТом, чтобы шов был крепким. использовать и медную, и алюминиевую проволоку. Выбрав подходящие расходные материалы, такие как горелка для полуавтомата с необходимой мощностью, можно переходить непосредственно к процессу сварки. Сначала производится настройка оборудования и выполнение защитных мер. Работать нужно в маске и специальной одежде. Тип шва выбирают, отталкиваясь от ГОСТов.

  1. Порядок проведения подготовительных операций:
  2. Очистить и обезжирить свариваемые детали. Для этого потребуются растворители.
  3. Убедиться в исправности газового оборудования.
  4. Сделать шов на пробу, чтобы определить точность настроек.
  5. Подобрать силу тока и напряжение.

Углекислый газ – сварка для начинающих

Автомобильные запчасти часто имеют хрупкие элементы, которые нужно время от времени подваривать. Сотрудники СТО обычно используют аппараты с углекислым газом. В процессе обработки детали сохраняют безупречный внешний вид, не покрывается трещинами краска. Поэтому можно сэкономить на дальнейшей грунтовке и окраске. Есть возможность обработать даже небольшой труднодоступный участок. Образуется минимум отходов, шов получается прочный и при этом, достаточно тонкий. Проволока сварочная быстро расплавляется, но сварщику не нужно тратить время на установку электродов. Поэтому скорость работы увеличивается в разы.

Технологию сварки полуавтоматом инверторным с углекислым газом сможет освоить даже начинающий. С его помощью можно обрабатывать в том числе, нержавеющую сталь. Даже если движения будут не очень аккуратными, шов получится ровный. Детали, разнящиеся по толщине, надежно соединятся.

Профессионалы обычно применяют сварку тиг аргоном, когда углекислый газ не подходит. Ответственный момент – выбор давления. Оно должно быть достаточно высоким, чтобы сварная ванна не растекалась. Но если задать слишком сильно увеличить давление, начнет закачиваться воздух.

Сварка без газа – альтернативный вариант

Используя инертный газ можно предотвратить образование окислов и сделать шов высокого качества. Но работать с газовыми баллонами многие любители не решаются. Тем более, стоимость аргона достаточно высока, и аппарат в хозяйстве использоваться будет не так уж часто. На дачном участке или в гараже удобнее производить сварку без газа с подачей прямого тока. Для этого нужно приобрести порошковую или флюсовую проволоку. Газ образуется в процессе сгорания проволоки, как при использовании стандартного электрода. Образующиеся пары защищают обрабатываемую область.

Как сварить стальное изделие полуавтоматом без газа

Сначала необходимо приобрести катушку стальной проволоки с флюсом. После включается подача подача проволоки для полуавтомата. Для этого поворачивается переключатель на корпусе аппарата. Затем производится закладка флюса внутрь воронки. Необходимо следить за положением держателя, чтобы флюс попадал только в рабочую зону. Затем следует аккуратно открыть защитную заслонку, чтобы выпустить флюс. Теперь можно запустить прибор, нажав на кнопку «Пуск» и начинать водить электродом. Как только образуется электрическая дуга, мастер приступает к варению.

На полуавтомат возлагаются большие надежды. Не нужно затрачивать много времени и сил, как в случае с ручными приборами. Научиться варить может любой желающий. Но для начала придется посвятить время изучению устройства полуавтомата и техник варения. Прежде чем браться за ответственные операции, стоит попрактиковаться. Без тренировки стать сварщиком просто невозможно. Также, следует учитывать повышенный риск травматизма. Поэтому следует в первую очередь соблюдать технику безопасности.

Сварочный полуавтомат: зачем он нужен и как применять?

Время чтения: 8 минут

Полуавтоматическая сварка — одна из самых часто используемых в профессиональной и полупрофессиональной среде. Полуавтомат можно найти как в гараже у дачного умельца, так и на станции технического обслуживания или в цеху. Сварка полуавтоматом чуть сложнее, чем сварка обычным инвертором. Но полуавтомат все равно гораздо проще и понятнее в применении, чем тот же трансформатор.

Для сварки полуавтоматом вам понадобится электродная проволока, газовый баллон и ваши навыки. Этого достаточно для формирования качественных и долговечных швов. В этой статье мы подробно объясним, что такое сварочный полуавтомат и как он функционирует, а также для чего нужен такой сварочный аппарат. Вы узнаете принцип работы полуавтомата, его разновидности и особенности применения.

Сварочный полуавтомат: устройство и принцип работы

Полуавтомат — это инверторный сварочный аппарат, применяемый для TIG сварки и MIG/MAG сварки. Также может иметь встроенный режим ММА сварки. От обычного инвертора отличается возможностями. Инвертор используется в паре с электродом и применяется для ручной дуговой сварки. А полуавтомат используется с электродом, проволокой, газом. Соответственно, его возможности куда шире, и такой аппарат можно использовать для сварки в среде защитного газа. Получаемые швы отличаются высоким качеством и надежностью. Ниже показано, из чего состоит комплект оборудования для полуавтоматической сварки. Исходя из этого несложно понять устройство сварочного полуавтомата.

Полуавтомат получил свое название из-за механизма, подающего сварочную проволоку в зону сварки. Механизм работает в полуавтоматическом режиме, отсюда и многочисленные словосочетания «сварка полуавтоматом», «полуавтоматическая сварка» и т.д.

Принцип работы полуавтоматической сварки прост. В подающий механизм устанавливается бобина с проволокой, которая во время сварки подается в сварочную зону, так что нет необходимости часто сменять электроды, как при ручной дуговой сварке. Одновременно с подачей электродной проволоки подается защитный газ. Электрод и свариваемый металл находятся под напряжением, и в газовом облаке происходит разряд. Возбуждается дуга. Она и плавит металл, благодаря чему можно сформировать шов.

Некоторые преимущества полуавтоматической сварки:

  • Высокое качество сварных швов
  • Высокая производительность сварки
  • Технология проста и понятна в эксплуатации
  • Широкая сфера применения

Разновидности

Сварочное оборудование полуавтоматического типа может быть бытовым, профессиональным и промышленным.

Аппараты для бытовой сварки можно использовать для несложного ремонта кузова авто или забора. Их стоимость редко превышает 300$. Профессиональному полуавтомату под силу сварка профильной трубы и сложных металлоконструкций. Если вы выбираете полуавтомат для сварки трубопроводов, то присмотритесь именно к профессиональным и полупрофессиональным моделям. В этой статье мы подробно рассказываем, как сварить газовые трубы полуавтоматом. Стоимость профессионального полуавтомата может начинаться от 300-500$ и доходить до нескольких тысяч (а порой и десятков) долларов.

Промышленные полуавтоматы редко можно встретить в прямой продаже. Они очень дорого стоят и применяются на крупномасштабных производствах.

Новички часто интересуются, можно ли покупать китайский полуавтомат? Или стоит переплатить за оборудование от более именитого производителя? На наш взгляд, покупка недорого китайского полуавтомата оправдана, если вы стеснены в средствах. Не обязательно сразу покупать дорогой аппарат, если вы не планируете использовать его на все 100%. Приобретите более бюджетную модель и обучитесь азам полуавтоматической сварки. К тому же, большинство полуавтоматов ценой до 1000$ все равно собираются в Китае. И порой один завод изготавливает одинаковое оборудование сразу для нескольких брендов. Так можно найти два идентичных полуавтомата с разными логотипами, где один аппарат будет стоить существенно дороже другого просто из-за популярности бренда.

Применение

Работа сварочным полуавтоматом не составит труда, если правильно выполнить все подготовительные работы. Далее мы расскажем, как подключить полуавтомат к газовому баллону и выбрать режим сварки.

Перед началом сварки полуавтоматом необходимо провести полную регулировку всем компонентов подающего механизма. Отрегулируйте натяжение электродной проволоки, это можно сделать с помощью гайки на оси катушки с проволокой. Затем найдите прижимной ролик в подающем механизме и отрегулируйте его усилие. Наконец отрегулируйте расход сварочного газа. Для этого установите на баллон газовый редуктор.

Не забудьте установить силу сварочного тока. Мы рекомендуем задать небольшое значение силы тока и постепенно увеличивать ее в ходе работ. Так вы сможете избежать прожогов и непроваров. Чтобы подобрать оптимальную силу тока для вашей детали воспользуйтесь специальными таблицами. Их легко найти в интернете.

Газ и проволока

Как вы теперь уже знаете, полуавтоматы работают в паре с газовым баллоном. Газовый баллон соединяется с полуавтоматом с помощью специального шланга. Газ подается в сварочную зону и защищает металл от окисления, тем самым улучшая качество швов. В качестве защитного газа можно использовать аргон, углекислоту, гелий, водород и азот. А также смеси из этих газов.

Помимо газа используется металлическая проволока, выступающая в роли электрода. Проволока может быть плавящейся и неплавящейся. В первом случае проволока участвует в образовании шва, смешиваясь с основным металлом. Во втором случае проволока лишь проводить ток к сварочной зоне и плавит металл. Также существует порошковая проволока. Она представляет собой полую трубку, внутри которой находится флюс. При сварке внешняя металлическая оболочка плавится, высвобождая пары флюса, которые по своим свойствам похожи на защитный газ. По этой причине при сварке порошковой проволокой газ можно не использовать.

Но учтите, что порошковая проволока не способна в полной мере заменить защитный газ. Получаемые швы будут худшего качества, поскольку порошковая проволока просто не обладает теми же свойствами, что и газ. Данный тип проволоки используют для сварки в труднодоступных местах. Например, на высоте. Если у вас есть возможность транспортировки сварочного баллона, то лучше выбрать сварку с применением газа.

Техническое обслуживание и хранение

Полуавтомат — это технически сложный электроприбор. И чем дороже ваша модель полуавтомата, тем она сложнее. А мы все прекрасно знаем, что количество поломок и ремонтопригодность во многом связаны именно с простотой электроприбора.

Классический трансформаторный сварочный аппарат очень прост и потому надежен. Его можно без проблем перебрать в гараже, а детали не будут стоить дорого. Все это нельзя сказать про полуавтомат. В основе полуавтомата современные микросхемы с транзисторами, которые плохо переносят пыль, грязь и повышенную влажность. Исходя из этого несложно понять, что от правильного хранения и обслуживания полуавтомата во многом зависит срок его службы.

Два раза в год отдавайте ваш полуавтомат в сервисный центр для технического обслуживания. Там специалисты очистят корпус (в том числе изнутри) с помощью сжатого воздуха, проверят работоспособность аппарата и приведут в порядок все винты, гайки и разъемы.

Храните полуавтомат в картонной коробке, предварительно обмотав его полиэтиленовой пленкой. Не оставляйте аппарат на зиму в неотапливаемом гараже или на даче. Если у вас есть возможность заберите полуавтомат к себе в квартиру и храните его там.

Вместо заключения

Сварочный аппарат полуавтомат — это технологичный и современный тип сварочного оборудования. В этой статье мы постарались подробно и понятно объяснить, как работает полуавтомат и в целом каков принцип работы сварочного инверторного оборудования.

Сварка полуавтомат пригодится вам на даче, если вы хотите выполнять более сложный ремонт, на СТО, если важно качество швов при работе с кузовом, и в цеху при сварке сложных металлоконструкций.

Современные полуавтоматы представлены в большом ассортименте и позволяют выполнять как любительскую, так и профессиональную сварку. При выборе сварочного аппарата обращайте внимание не только на цену, но и на технические характеристики, качество сборки наличие гарантии. Не приобретайте самый дешевый полуавтомат. Скорее всего, он не оправдает ваших надежд, и быстро выйдет из строя. Желаем удачи в работе!

Устройство и виды полуавтоматов, критерии при покупке

Сварочные полуавтоматы MIG/MAG для сварки проволокой в среде активного или инертного газа. Виды полуавтоматической сварки и их особенности. Как работает аппарат в углекислотной среде и как выбрать достойное оборудование.

Сварочный полуавтомат избавляет сварщика от ручной подачи электрода и процедуры его замены в держателе. В этом виде оборудования в качестве электрода используется специальная проволока, автоматически поступающая в зону сварки. Специалист должен только установить нужную подачу, а затем, удерживая необходимое расстояние до поверхности металла, осуществлять продольное движение вдоль свариваемого стыка.

Полуавтоматическая сварка не требует очень высокой квалификации, а расходные материалы для нее унифицированы и доступны по цене. По этой причине такие аппараты массово используются как в промышленном производстве, так и на небольших ремонтных и сервисных предприятиях. Популярны они также у индивидуальных предпринимателей и домашних мастеров, т. к. приобрести подобный полуавтомат для дома, дачи или гаража не составляет никакого труда. Для этого всего лишь нужно разобраться в основах этого вида сварки, определиться в своих технологических потребностях и финансовых возможностях, а затем сделать выбор подходящей модели.

Устройство полуавтомата

Устройство сварочного полуавтомата и его состав практически не зависят от назначения и сферы применения. Основные компоненты, входящие в состав такого оборудования:

  • источник питания с блоком управления, панелью индикации и органами ручной настройки;
  • кабель-шланг для подачи проволоки, газа и тока в зону сварки (сварочный рукав) и кабель для подсоединения к «массе»;
  • сварочная горелка;
  • устройство автоматической подачи сварочной проволоки;
  • емкость с инертным или активным газом и газовое оборудование к ней.

Кроме того, продавцы сварочной техники предлагают различные дополнительные устройства для полуавтоматической дуговой сварки, в том числе размоточные приспособления, оснастку для сварки трубопроводов, стойки для рукавов, защитные экраны, вытяжки и многое другое.

Источники питания

Только инверторы могут формировать переменный ток с балансом полярности, который необходим при сварке сплавов алюминия и магния.

Сварочный рукав

Сварочный рукав (кабель-шланг) служит для подачи в зону сварки защитного газа, присадочной проволоки, тока и охлаждающей жидкости. Одним концом он присоединяется к самому полуавтомату, а вторым — к горелке. Сварочный рукав представляет собой гибкий шланг, внутри которого по центру расположен канал подачи сварочной проволоки, а вокруг него — трубки для защитного газа и охлаждающей воды (только в некоторых устройствах), а также жилы силового кабеля и провода системы управления.

На рисунке (см. выше) показан унифицированный «евроразъем» для подключения такого кабеля-шланга. Большой штуцер (закрыт заглушкой) — это выход сварочной проволоки, малый (справа от него) — подача газа. Два небольших контакта сверху — для управления переключениями режимов. К плоской нижней части разъема подключены силовые провода для подачи сварочного тока, а к резьбовому фиксатору — заземление.

К сварочным рукавам предъявляются очень высокие эксплуатационные требования. Поэтому они достаточно дороги, кроме того, их длина влияет на стоимость комплекта оборудования. Но, с другой стороны, длина кабель-шланга определяет технические возможности полуавтомата при работе в условиях сложного доступа к месту выполнения работ.

По принципу работы с движущейся проволокой горелки делятся на три типа:

  1. Предназначенные для толкающих механизмов. Горелка не имеет собственного привода, поступательное движение обеспечивает механизм, расположенный в основном блоке полуавтомата.
  2. Приводные. В рукоятку горелки встроен двигатель, тянущий проволоку. Конструкция и принцип работы такого привода подобны механизму на основном блоке.
  3. Комбинированные («тяни-толкай»). При работе используется как толкающий механизм на полуавтомате, так и тянущий на горелке.

Контактный наконечник — это сменный элемент, который должен точно соответствовать диаметру проходящей через него проволоки. Также сменным компонентом является сопло, которые выбирается в зависимости от размера наконечника и режима сварки.

Подача проволоки

Подающие механизмы бывают двух типов: с двумя роликами (ведущий и прижимной) и с четырьмя роликами. Последние разработаны для использования с мягкими и порошковыми проволоками.

Принцип действия полуавтомата

На выходе из горелки проволока проходит через плотное отверстие в контактном наконечнике, на который по проводам, уложенным в кабель-шланге, подается сварочный ток. В результате между ее кончиком и свариваемой деталью возникает дуга, металл проволоки плавится, и образуется сварочная ванна (см. рис. ниже), которая перемещается вместе с движением горелки, оставляя за собой остывающий сварочный шов.

Сопло служит для формирования облака защитного газа необходимой формы и плотности, который поступает в него через рассеиватель, расположенный в месте крепления контактного наконечника.

Виды сварочных полуавтоматов

Конструктивно сварочные полуавтоматы производятся в однокорпусном и двухкорпусном исполнениях. В первом случае внутри одного моноблока находятся источник питания, газовый клапан и механизм подачи проволоки. Во втором случае эти последние два вынесены в отдельное устройство, к которому подключается кабель-шланг. Однокорпусные аппараты выпускают с внутренним и внешним размещением бобины с проволокой.

Источники питания сварочных полуавтоматов бывают двух видов: выпрямители и инверторы. Первые более просты в обслуживании и довольно дешевы, но при этом выдают постоянный ток со значительными пульсациями, имеют низкий КПД и большую массу. Сварочные полуавтоматы инверторного типа лишены всех этих недостатков. При этом они могут выдавать практически все видов сварочных токов, в том числе работать в импульсном режиме.

Главные отличия сварочных полуавтоматов от других аппаратов

Сварочные полуавтоматы отличаются от аппаратов, применяемых при других видах сварки, тем, что в них не используются в качестве источников сварочного тока трансформаторы — только выпрямители и инверторы. Они обеспечивают высокую производительность и качество сварки, поскольку сварочный процесс идет непрерывно с одними и теми же параметрами, без замены электродов и повторного поджига дуги.

Кроме того, сварочные полуавтоматы и технология их использования характеризуются:

  • отсутствием необходимости прокалки или просушки электродов;
  • возможностью создания длинных непрерывных швов;
  • автоматическим регулированием скорости подачи проволоки в зависимости от параметров дуги;
  • неизменяющимся расстоянием между электродом и поверхностью металла;
  • чистотой сварочного процесса;
  • высоким физико-химическим качеством сварочного шва.

Использование в сварочных полуавтоматах в качестве источника тока инверторов значительно увеличивает их производительность и технологические возможности. При этом в простых аппаратах для неответственных работ до сих пор находят применение и выпрямители, которые отличаются от инверторов более низкой стоимостью, худшим качеством тока, а также массой и габаритами.

Основные режимы полуавтоматической сварки

В сварочных полуавтоматах реализована обратная связь «сила тока — скорость подачи проволоки», с помощью которой и реализуется полуавтоматический режим. Сварщику только остается удерживать дугу нужного качества и вести горелку вдоль стыка металла, а скорость проволоки будет меняться в соответствии с величиной тока.

Сварочные инверторы дают возможность применять импульсный режим полуавтоматической сварки, который обеспечивает более высокую производительность и лучшее качество.

Разница сварки с газом и без него

Порошковая проволока заметно дороже обычной, более капризна в механизмах подачи (из-за своей мягкости), выделяет большое количество паров и дыма, а швы, сваренные с ее применением, имеют склонность к пористости. Ее неоспоримым преимуществом является то, что с помощью этой проволоки можно вести сварку на открытом воздухе и даже в условиях ветра. Кроме того, она обеспечивает минимальное разбрызгивание металла, пригодна для сварки загрязненных поверхностей и имеет более высокую производительность наплавки.

Важные критерии и характеристики при выборе сварочного полуавтомата

Для того чтобы выбрать подходящий сварочный аппарат, в первую очередь следует определиться с тем, какие виды сварочных работ предполагается выполнять и в каких условиях он будет эксплуатироваться. Пользователи этого оборудования делят его на три условные категории:

  1. Бытовые. Пригодны для использования в домашних условиях, а также на дачах и в гаражах.
  2. Для малых производств. Применяются в небольших мастерских, ремонтных предприятиях и автосервисах.
  3. Промышленные. Предназначены для работы на крупных производственных предприятиях.

Кроме входного напряжения, основным различителем этих групп оборудования является мощность сварочной установки, от которой напрямую зависит максимальная величина сварочного тока. В свою очередь этот параметр определяет такие технические характеристики полуавтомата, как скорость сварки, диаметр проволоки, толщину свариваемого металла, а также его массу и размеры.

При выборе подходящей модели очень важно обратить внимание на ее технические особенности и дополнительные возможности. К примеру, возможность работы обычными электродами без газа (ММА) позволяет использовать полуавтоматический режим только в необходимых случаях, что ведет к общему снижению расхода углекислоты при сварке объемных изделий. Ниже приведена таблица основных технических и эксплуатационных показателей всех трех групп оборудования.

Полуавтоматическая сварка – принцип работы, отличие от автоматической сварки

Теперь же, поговорим о полуавтоматической сварке. Создавать о ней отдельный раздел не стоит, так как между автоматической и полуавтоматической сваркой существует небольшое количество отличий. Основное из них – это наличие или отсутствие процесса механизации во время работы.
Так, если автоматическая сварка предполагает автоматическое перемещение сварочной проволоки, то полуавтоматическая сварка требует перемещения этой проволоки вручную. Однако назревает вопрос – зачем вообще нужна полуавтоматическая сварка, если есть возможность делать все на автомате, без присутствия человеческого фактора? На самом деле, все очень просто.
Автоматическая сварка очень популярна и распространена при массовом производстве. Так, сварочные аппараты настраиваются под определенную программу, и по мере поступления изделий для сварки, аппараты включаются без вмешательства человека в процесс. Однако, в широком ряде случаев необходимо, чтобы направление шва и формирование его качества, происходило только при содействии человека. Поэтому, такой сваркой и стала полуавтоматическая сварка.
Такая сварка предусматривает собой простую конструкцию. В ней есть специальный автоматический механизм подачи электродной проволоки, которая подается в специальный гибкий шланг, на сварочный держатель. Так, проволока подается автоматически, а сварщик, глядя на общую картину изделия, направляет наконечник в ту сторону, где необходимо сделать шов и сварное соединение. Именно потому, что проволока подается автоматически, а дуга перемещается вручную, процесс и получил название полуавтоматической сварки.
Происходить полуавтоматическая сварка может как с применением флюса, так и без него. Применение же флюса, позволило использовать полуавтоматическую сварку при толщине, выше 2-2,5 мм. Также, использование флюса позволило заметно увеличить величину сварочного тока, что в свою очередь, поспособствовало улучшению устойчивости дуги и резкому повышению производительности сварки. Кроме того, использование флюса позволило сократить диаметр проволоки, которая используется для сварки, и тем самым, снизить габариты шланги и сварочного аппарата.

Процесс подачи электродной проволоки
  Как правило, используется проволока, диаметром от 1,6-2 мм. Она смотана в бухту, которая находиться в специальной кассете, установленной в сварочном аппарате. Там же, расположился проталкивающий механизм, который подает проволоку через гибкий шланг, непосредственно в держатель, который держит сварщик в руках. Далее, подается сварочный ток на держатель через специальный гибкий шланг, подключенный к сварочному трансформатору. Этот ток, воздействует на электродную проволоку, и при контакте с поверхностью металла, возникает дуга, при помощи которой и выполняется сварка.
  Таким образом, полуавтоматическая сварка удобней тем, что с ее помощью можно четко контролировать процесс сварки, и выполнять провары там, где сварщик посчитает нужным. А автоматический процесс подачи проволоки, намного облегчает весь процесс.
Статья подготовлена по материалам сайта: http://www.vse-o-svarke.org/publ/avtomaticheskaja_dugovaja_svarka/princip_raboty_poluavtomaticheskoj_svarki/6-1-0-44

что нужно для полуавтоматической сварки

На чтение 8 мин Просмотров 18.8к. Опубликовано

с помощью автомата и полуавтомата позволяет создавать высококачественные надежные соединения деталей из разнообразных металлов совершенно любой толщины.

По этой причине она широко применяется на крупных производственных предприятиях разных отраслей промышленности. Но работа с полуавтоматическим оборудованием отличается от сварки полностью автоматизированным агрегатом.

Полуавтоматическая сварка: принцип работы, видовое разнообразие

Сварочный аппарат состоит из следующих компонентов:

  • ;
  • шланг для подачи проволоки;
  • механизм подачи проволоки;
  • панель управления рабочими процессами;
  • проволока в мотке;
  • электропровод;
  • система полуавтоматического управления;
  • шланг для подачи газа;
  • редуктор для снижения газового давления;
  • нагреватель;
  • баллон с газом высокого давления;
  • выпрямитель.

На отечественном рынке присутствует большое разнообразие подобного оборудования. Дабы упорядочить его виды, обратимся к одной из наиболее распространенных классификаций. По мере автоматизации сварных процессов сварочные аппараты могут быть ручными, полуавтоматическими и автоматическими.

Первый тип подобного оборудования более подходит для бытового использования, а второй и третий – для применения на крупных предприятиях, так как сварочные автоматы, полуавтоматы отличаются более высокой производительностью за единицу времени, а также позволяют получить более качественные соединения металлов, нежели при работе ручным сварным агрегатом.

Но стоит заметить, что автоматические сварки стоят значительно дороже ручных агрегатов, поскольку характеризуются более высоким комфортом для пользователя, имеют широкие функциональные возможности, работают дольше.

Полуавтоматы выступают наиболее приемлемым вариантом по соотношению цены, комфортабельности работы и количества функций.

Чтобы понять иные достоинства полуавтоматов, нужно уяснить, как работает полуавтоматическая сварка:

  • внутри аппарата находится катушка с проволокой, выполняющей функцию плавящегося электрода и автоматический механизм подачи такой проволоки;
  • подвижная проволока пропускается через газовое сопло под напряжением, что приводит к ее расплавлению;
  • стабильная длина дуги обеспечивается автоматическим механизмом подачи сварки;
  • оператор выбирает на свое усмотрение направление тока и скорость подачи проволоки для сварки, учитывая вид металла и скорость перемещения газовой горелки.
Зависимость угла наклона горелки от толщины заготовки.

Понимание принципа работы полуавтоматической сварки позволяет уяснить, чем отличается автомат от полуавтомата. В автомате абсолютно все процессы автоматизированы, то есть, выполняются системой управления. В полуавтоматических сварочных аппаратах, как было сказано выше, некоторые из операций остаются за сварщиком.

Полуавтоматическая сварка делится на разные виды, исходя из наличия определенных характеристик.

По способу защиты материала в процессе выполнения сварных работ различают полуавтоматы для сварки:

  • под флюсом;
  • в инертных и активных газах.

Также полуавтоматы могут быть:

  1. Однофазными.
    Функционируют от сети с напряжением в 220В, но если оно скачет, электрическая дуга не будет постоянной. Такое положение дел опасно появлению дефектов на сварных соединениях.
  2. Трехфазными.
    Функционируют не от каждой розетки, однако гарантируют высокое качество работы при любых нагрузках.

Чтобы стать высококвалифицированным сварщиком, важно уяснить, что нужно для сварки полуавтоматом: каких правил придерживаться, какие расходные материалы использовать.

Правильная техника сварки с помощью полуавтомата

Техника варения сварочным полуавтоматом крайне важна для получения качественных соединений, которые не утратят первоначальных эксплуатационных параметров со временем. Она отличается от технологии выполнения электродуговой .

Существенно и различие автоматически функционирующих приборов от полуавтоматических агрегатов. Рассмотрим основные техники сварных работ полуавтоматом.

Особенности сварных работ в среде защитного газа

При выполнении сварочных работ с использованием полуавтоматического оборудования может применяться газ. Это позволяет снизить процесс окисления металлической детали, подвергаемой сварке, и повысить прочностные характеристики созданного соединения.

Газ для сварочного можно применить разный, но чаще остальных используют: углекислый газ, гелий. Объяснить такую тенденцию можно их доступностью и низким расходованием при выполнении сварных работ.

Важно! При работе с углекислотой крайне важно качество предварительной подготовки свариваемой детали: чем тщательнее выполнена зачистка металлической поверхности, тем меньше вероятность, что на ней останутся частички пыли, грязи, остатки лакокрасочных изделий, ржавчина. Зачистку выполняют с помощью наждачной бумаги или железной щетки.

Технология сваривания позволит понять, как пользоваться сварочным аппаратом при работе с газами.

Сварка в среде защитного газа.

Их существует несколько видов:

  1. Непрерывное сваривание подразумевает ведение горелкой или электродом от начала и до конца шва.
    Такая техника требует большого мастерства.
  2. предполагает соединение металлических деталей путем организации множества сварных точек, а не при помощи сплошной дорожки.
  3. Сварное соединение коротким замыканием осуществляется, в большинстве ситуаций, для тонколистового металла путем его расплавления за счет подачи импульсов от короткого замыкания, образуемого в аппарате.
    После замыкания расплавленный металл образует каплю, которая и соединяет две детали.

Многие мастера выбирают режим переменного тока при выполнении сварки полуавтоматом с углекислым газом. В начале работы оборудование следует настроить, исходя из типа рабочего металла и его толщины. Режим сварки определит расход газа, а вот проволока расходуется, в среднем, по 4 см за секунду.

На заметку! Уточнить настройки можно в таблицах ГОСТа с указанием актуального режима и норм для каждого вида металла.

После настройки оборудования и подготовки деталей можно начать соединение поверхностей с помощью полуавтомата. Включите подачу газа, возбудите электрическую дугу, коснувшись проволокой рабочей детали. Нажатие на кнопку Пуск на корпусе агрегата запускает механическую подачу электрода.

Качество швов определит соблюдение важных нюансов при работе:

  • держите и ведите проволоку строго прямо, но не вплотную к заготовке, чтобы сохранить хороший обзор сварной ванны;
  • соблюдайте нужный интервал между кромками свариваемых деталей при работе;
  • согласно данной технологии толщина изделия до 1 см требует зазора не более 1 мм, а толщина изделия более 1 см требует зазора в размере 10% от данной величины.

Технология работы с алюминием

Сварка полуавтомат позволяет варить разного рода металлы, и в том числе алюминий.

Схема сварки металла горелкой.

Но при работе с таким металлом важно соблюдать особые правила, поскольку процесс характеризуется особенными свойствами:

  1. Поверхность алюминия покрыта тонким слоем амальгамы с температурой плавления намного выше, нежели у самого металла.
    Поэтому потребуется применить инертный газ – аргон.
  2. Алюминий быстро поддается плавлению, поэтому течет.
    Чтобы избежать негативных последствий при работе сварочным полуавтоматом, примените подложка.
  3. Сама сварка осуществляется плавящимися электродами при постоянном токе обратной полярности.
    То есть, на деталь фиксируется отрицательный заряд, а на горелке – положительный.

Описанные приемы выполнения сварки алюминия позволят добиться качественного плавления заготовки и быстрого разрушение верхнего слоя, что в итоге обеспечит сварщику возможность создать надежные сварные швы.

Сварка с проволокой

полуавтоматического типа позволяет работать в газовой среде или без применения углекислоты, гелия, аргона. Соединения металлических деталей можно выполнить под флюсом, но такую технологию чаще используют в промышленных условиях, чем в быту из-за высокой стоимости флюса.

Для понимания специфики работы таким методом, стоит выяснить основные характеристики флюса. Это порошок, который помещен в середину сварного электрода.

Он плавится при воздействии высокой температуры и выделяет облако газа, надежно защищающее сварную ванну от риска окислиться. При этом инертный газ из баллона не расходуется.

На заметку! Основное достоинство порошкового электрода состоит в том, что он позволяет варить под открытым небом и в закрытом помещении при сквозняке. А это невозможно при газовой сварке, поскольку дорожка из-за ветра качественной не получится.

Специалисты не рекомендуют использовать полуавтомат вместе с самозащитными электродами, если работать приходится со слишком тонкими листами или среднеуглеродистой сталью. Иначе могут появиться дефекты в виде горячих трещин.

А чтобы повысить температуру сварной электрической дуги для максимально оперативного расплавления порошка внутри сварного электрода, стоит применить обратную полярность.

Основные правила при проведении сварочных работ

Принцип полуавтоматической сварки проволокой.

При выполнении сварочных работ на промышленных объектах используется сварка автомат или полуавтомат: в чем разница между этими видами сварных приборов максимально быстро поймет опытный мастер:

  • сопровождается механизированным движением дуги и подачей электродов;
  • полуавтоматическая сварка подразумевает механизированную подачу проволоки и ручное перемещение дуги.

Новичку в подобных вопросах важно овладеть основными правилами высококачественной сварки. Стать профессионалом и мастерски справляться с полуавтоматом можно только при изучении всех тонкостей сварки таким типом сварного оборудования.

Немаловажно при этом соблюдать технику безопасности: надевайте форму и маску для защиты от ультрафиолетового ожога. Внимательно изучите и всегда придерживайтесь норм и стандартов по ГОСТу. Не пренебрегайте правилами, которые помогут уберечься от травм.

Использовать преимущества полуавтоматической сварки в полной мере можно только, если понимать специфику работы с таким оборудованием.

Специалисты рекомендуют выполнить пробный шов на черновой детали или в том участке детали, где он будет практически не заметен. Это позволит убедиться в правильности установленных настроек на полуавтомате для сварки.

Обязательно прочтите инструкцию к прибору перед его включением, а в последствие соблюдайте ее беспрекословно.

Важно! Полуавтоматическая сварка не может работать без перерывов. Периодически делайте паузы, как указано в инструкции к прибору.

Заключение

Полуавтоматом для сварки пользуются как на промышленных объектах, так и для выполнения бытовых операций. Чтобы работать сваркой полуавтоматического типа мастерски, важно понимать, для чего нужен такой прибор: он позволяет выполнять надежные и долговечные сварные соединения металлических деталей.

При этом некоторые процессы в работе автоматизированы и не требуют внимания со стороны сварщика, но есть и такие, которые потребуется выполнить вручную.

Страница не найдена

К сожалению, по вашему запросу ничего не найдено. Пожалуйста, убедитесь, что запрос введен корректно или переформулируйте его.

Пожалуйста, введите более двух символов

Все результаты поиска

Что такое процесс сварки MIG или GMAW (газовая дуговая сварка металла)? — The Welding Master

В этой статье мы узнаем, что такое сварочный процесс MIG или GMAW (газовая дуговая сварка металла). Мы также узнаем его оборудование, принцип работы, работу, преимущества и недостатки с применением. Это наиболее универсальный процесс, который в основном используется во всех отраслях обрабатывающей промышленности.

Что такое сварка MIG?

MIG (металл в инертном газе) или газовая дуговая сварка металла (GMAW) — это процесс сварки, в котором расходуемый металлический электрод используется для создания электрической дуги для соединения металлических деталей в среде защитного газа.Защитный газ защищает сварной шов от атмосферного загрязнения. Для создания дуги используется источник постоянного напряжения постоянного тока.

  • Впервые эта сварка была изобретена в 1940 году для сварки алюминия и других цветных металлов.
  • Этот процесс может быть полуавтоматическим или автоматическим.
  • В качестве защитного газа используется аргон и гелий, поскольку они наиболее экономичны и инертны.
  • Перенос металла при сварке MIG происходит четырьмя основными способами: шаровидным, короткозамкнутым, распылением и импульсным распылением.Каждый метод имеет свои характерные свойства, преимущества и соответствующие ограничения.

Принципиальная схема процесса сварки GMAW или MIG

Оборудование

В процессе сварки GMAW или MIG используется следующее оборудование:

  • A Сварочная горелка: Он содержит проволочный электрод и подачу защитного газа.
  • A Устройство подачи проволоки: Обеспечивает непрерывную подачу проволоки металлическим электродом во время сварки.
  • A Сварочный источник питания : это источник постоянного напряжения, один вывод которого соединен со сварочной горелкой, а другой — с заготовкой через зажимное устройство.
  • A Сварочная электродная проволока : Это металлическая проволока, которая используется в качестве металлического электрода при сварке GMAW.
  • A Подача защитного газа: Это баллон, содержащий защитный газ аргон или гелий.

Также читайте:

Принцип работы

Процесс сварки MIG основан на принципе использования плавящегося металлического электрода для образования дуги между металлическим электродом и заготовкой.Образованная таким образом дуга создает большое количество тепла, которое используется для соединения двух металлических частей вместе. Весь процесс проходит в среде защитного газа (аргона или гелия), чтобы предотвратить загрязнение сварного шва атмосферным воздухом.

Тип инструмента

При газовой дуговой сварке наиболее часто используются электрододержатели

  • Полуавтоматический держатель с воздушным охлаждением: Этот тип держателя использует сжатый воздух для поддержания требуемой температуры. уровень.В нем используются токи низкого уровня для выполнения нахлесточных и стыковых соединений.
  • Полуавтомат с водяным охлаждением: Его работа такая же, как и у держателя, но с той разницей, что для охлаждения используется вода вместо сжатого воздуха. Это использует более высокий уровень токов для сварки тройников или угловых соединений.
  • Автоматический электрододержатель с водяным охлаждением: Это типичный электрододержатель, который используется с автоматизированным оборудованием.

Источник питания

В процессе сварки MIG или GMAW обычно используется источник постоянного напряжения постоянного тока для сварки.Он также может использовать системы постоянного и переменного тока.

Защитный газ:

Защитные газы бывают двух типов — инертные и полуинертные. Защитные газы, которые используются при сварке MIG:

  • Аргон и гелий — инертные и наиболее экономичные защитные газы, используемые при сварке MIG. Чистый аргон и гелий используются для сварки цветных металлов.
  • Полуинертные газы представляют собой смеси диоксида углерода, азота, водорода и кислорода в аргоне.

Работа при сварке MIG
  • В процессе сварки MIG электродная проволока из устройства подачи проволоки и подачи защитного газа присоединяется к сварочной горелке. Положительная клемма источника постоянного тока подключается к сварочному пистолету, а отрицательная клемма подключается к зажиму.
  • Зажим присоединяется к соединяемой детали. Сварочный пистолет приближают к заготовке, и при нажатии спускового крючка дуга возникает на кончике сварочного пистолета.Возникающая дуга расплавляет электродную проволоку, и она осаждается между двумя соединяемыми металлическими частями, образуя сварной шов без шлака.
  • Защитный газ также начинает распространяться по мере возникновения дуги. Он защищает сварной шов от реакции с атмосферным воздухом и предотвращает загрязнение сварного шва.
  • Сварной шов, сформированный при газовой дуговой сварке металла, не содержит шлака. Это чистый и эффективный процесс.
  • Это работа процесса сварки GMAW или MIG.

Преимущества
  • Это более быстрый процесс сварки.
  • Обладает большей скоростью наплавки.
  • Обеспечивает лучший обзор сварочной ванны.
  • После завершения процесса сварки требуется меньше очистки.
  • Оператор со средней квалификацией легко справится со сваркой MIG.
  • Этому можно легко научиться без особого труда.
  • Отсутствие присадочного металла. Сам расходуемый металлический электрод работает как присадочный металл.
  • Сварочный процесс MIG можно легко автоматизировать.
  • Это чистый и эффективный процесс сварки.(нет шлака, чтобы сколоть сварной шов)
Недостатки
  • Его первоначальная стоимость установки высока.
  • Высокие затраты на техническое обслуживание из-за большего количества электронного оборудования.
  • Создает более сильный радиационный эффект.
  • Не подходит для сварки на открытом воздухе.
  • Металлы большой толщины нельзя сваривать методами сварки GMAW или MIG.
  • Не может сваривать во всех положениях.

Приложение

Сварка GMAW или MIG в основном используется в автомобильной и трубной промышленности, при строительстве мостов и при ремонтных работах.

Мы изучили, что такое MIG-сварка или газовая дуговая сварка (GMAW). Здесь мы обсудили принцип работы, оборудование, работу, преимущества и недостатки и т. Д. Если у вас есть какие-либо вопросы, прокомментируйте нас.

Сварка МИГ | Работа, принцип, применение, плюсы и минусы

Что такое сварка MIG?

В этой статье мы расскажем о сварке Mig Welding. Мы также предоставляем информацию о принципе, работе, применении, плюсах и минусах сварки MIG.Полная форма сварки MIG — это сварка металла в инертном газе, а иногда ее также называют дуговой сваркой металла в газовой среде. Это то же самое, что и сварка TIG. Единственная разница в том, что при сварке TIG используется неплавящийся электрод, а при сварке MIG используется плавящаяся электродная проволока. Сварка МИГ — это автоматизированный или полуавтоматический процесс дуговой сварки, при котором в качестве защитного газа используются инертные газы и плавящийся проволочный электрод. Сварка MIG была первоначально разработана для сварки алюминия и других цветных металлов в 1940 году.На сегодняшний день он используется во всех промышленных процессах, поскольку обладает быстродействием и простотой в эксплуатации. Он широко используется в производстве листового металла и в автомобильной промышленности.

Читайте также: Различные виды сварки

Принципы сварки

Принцип сварки MIG такой же, как и сварки TIG или дуговой сварки. Основной принцип — выработка тепла за счет электрической дуги. Это тепло плавит расходуемый электрод и металл опорной плиты, и они образуют прочное соединение. Также через сопло подаются защитные газы, которые защищают зону сварного шва от других химически активных газов и обеспечивают хорошее качество поверхности и очень прочное соединение.

Схема сварки MIG

Источник питания

В процессе сварки MIG используется источник постоянного тока с обратной полярностью. Обратная полярность: электрод или электродный провод подключен к положительной клемме, а деталь — к отрицательной клемме. Принцип работы электрической схемы: 70% тепла всегда на положительной стороне. Обратная полярность обеспечивает передачу максимального тепла на сторону инструмента и правильное плавление присадочного металла.Прямая полярность может вызвать нестабильную дугу, что приведет к сильному разбрызгиванию. В источнике питания есть блок питания, трансформатор, выпрямитель, преобразующий переменный ток в постоянный, и другие электронные средства управления. Это контролирует подачу тока в соответствии с требованиями сварки.

Система подачи проволоки

При сварке MIG постоянно требуется источник плавящегося электрода для сварки двух пластин. Расходный электрод выполнен в виде проволоки. Подача проволоки осуществляется непрерывно механизмом подачи проволоки.Это контролирует скорость проволоки и проталкивает проволоку от сварочной горелки в зону сварки. Доступен в различных формах и размерах. В этой системе есть держатель бассейна, приводной двигатель, набор приводных роликов и средства управления подачей проволоки. Скорость подачи проволоки напрямую регулируется подачей тока через источник питания. При этом, если скорость подачи проволоки высока, требуется больший ток в зоне сварки для выработки тепла для ее плавления.

Сварочная горелка

Горелка немного отличается от горелки, используемой для сварки TIG.Горелка имеет механизм, который удерживает проволоку и непрерывно подает ее с помощью механизма подачи проволоки. На переднем конце горелки установлено сопло. Подача инертных газов осуществляется через инертные газы. Эти газы создают экран вокруг зоны сварки и защищают ее от окисления. Эта сварочная горелка имеет воздушное или водяное охлаждение в зависимости от требований. Горелка имеет водяное охлаждение для сильноточной подачи и воздушное охлаждение для малой подачи.

Защитные газы

Основная функция защитных газов — защищать зону сварки от других химически активных газов, таких как кислород, поскольку он напрямую влияет на прочность сварного соединения.Эти газы образуют плазму, полезную при сварке. Выбор газа зависит от сварочного материала. Обычно в качестве защитных газов используются аргон, гелий и другие инертные газы.

Регуляторы

Как следует из названия, он используется для регулирования потока инертных газов из баллона. Инертные газы наполняются в баллон под высоким давлением, и его нельзя использовать при таком высоком давлении и контролировать подачу. Регулятор используется для понижения давления в соответствии с требованиями сварки.

Как работает MIG-сварка?

В этом процессе сначала ток высокого напряжения преобразуется в источник постоянного тока с высоким током при низком напряжении. Этот преобразованный ток проходит через сварочный электрод.

Расходуемая проволока используется для электрода. Электрод подключается к отрицательной клемме, а деталь — к положительной клемме.

Из-за источника питания между электродом и деталью образуется сильная дуга.Эта дуга выделяет тепло, плавящее электрод и основной металл. Большая часть электрода сделана из основного металла, чтобы обеспечить равномерный стык.

Дуга защищена защитным газом. Эти газы защищают сварной шов от других химически активных газов, которые могут повредить сварное соединение.

Электрод в соединении непрерывно перемещается для выполнения сварного шва. Направление движения должно составлять 10-15 градусов, а угол углового соединения должен составлять 45 градусов.

Читайте также: Сварка TIG
Где используется сварка Mig?
  • Сварка МИГ подходит для изготовления листового металла.
  • С помощью этого процесса можно сваривать металлы.
  • Сварка
  • Mig также подходит для сварки с глубокими канавками.
Преимущества сварки
  • Обладает высокой производительностью наплавки.
  • Это быстрее по сравнению с дуговой сваркой, поскольку обеспечивает непрерывную подачу присадочного материала.
  • Сварка MIG чистая и с улучшенным качеством.
  • Не образует шлака и имеет низкий уровень дефектов сварных швов.
  • С помощью этого шва сварочный аппарат MIG может выполнять глубокую сварку с разделкой кромок, а также его легко автоматизировать.
Недостатки сварки MIG
  • Не используется для сварки частей.
  • Имеет высокую стоимость установки.
  • Сварку
  • MIG нельзя выполнять на открытом воздухе, так как ветер может повредить газовую защиту.
  • Для сварки MIG должен быть опытный сварщик.

Это информация о сварке MIG. Мы также предоставляем информацию о сварке MIG, ее принципах, работе, деталях, применении, а также ее преимуществах и недостатках.

🔔 Надеемся, эта информация вам поможет. Для получения дополнительной информации нажмите кнопку уведомления и получайте регулярные обновления от Unbox Factory .

Теперь, если вы найдете эту информацию полезной, поделитесь ею со своими друзьями, семьей и коллегами.

Если вам понравился этот пост, дайте нам знать в комментариях ниже, если вы хотите добавить дополнительную информацию по этой теме, прокомментируйте информацию. Рассмотрим информацию, если она актуальна.

Спасибо за внимание.

Принцип работы, типы и применение

Первый метод дуговой сварки был разработан в 19 веке, и он стал коммерчески значимым в судостроении во время Второй мировой войны. В настоящее время это остается важным процессом как для автомобилей, так и для изготовления стальных конструкций. Это один из самых известных методов сварки, которые используются для соединения металлов в промышленности. В этом типе сварки соединение может быть образовано путем плавления металла с помощью электричества.По этой причине она называется электрической дугой. Основное преимущество этой сварки заключается в том, что для сварки можно легко добиться высокой температуры. Диапазон температур дуговой сварки составляет от 6 до 7 градусов по Цельсию. В этой статье обсуждается обзор электродуговой сварки.


Что такое электродуговая сварка?

Определение дуговой сварки — это процесс сварки, который используется для сварки металлов с помощью электричества для выработки тепла, достаточного для размягчения металла, а также, когда размягченный металл охлаждается, тогда металлы будут свариваться.Этот вид сварки использует источник питания для создания дуги между металлическим стержнем и основным материалом для смягчения металлов в конце контакта.

Electric ARC Welding

Эти сварочные аппараты могут использовать либо постоянный ток, либо переменный ток, а также электроды, такие как расходные материалы, в противном случае не расходные материалы. Как правило, место сварки можно защитить каким-либо защитным газом, шлаком или паром. Этот процесс сварки может быть ручным, полностью или полуавтоматическим.

Принципиальная схема

В процессе дуговой сварки тепло может генерироваться электрической дугой, возникающей между электродом и заготовкой.Электрическая дуга — это светящийся электрический разряд между двумя электродами с использованием ионизированного газа.
Любой тип техники дуговой сварки зависит от электрической цепи, которая в основном включает в себя различные части, такие как источник питания, заготовку, сварочный электрод и электрические кабели для подключения электрода, а также заготовки к источнику питания.

Цепь

дуговой сварки Цепь обмотки электрической дуги может быть образована электрической дугой между электродом, а также заготовкой. Температура дуги может достигать 5500 ° C (10000 ° F), чего достаточно, чтобы соединить края заготовки.

Если требуется длинное соединение, дугу можно перемещать по линии соединения. Сварочная ванна передней кромки растворяет свариваемую поверхность, как только задний край ванны затвердевает, образуя соединение.
Если для улучшения сцепления необходим присадочный металл, проволоку можно использовать вне материала, который подается в область дуги, которая растворяет и нагружает сварочную ванну. Химический состав присадочного металла зависит от химического состава заготовки.

Расплавленный металл в сварочной ванне может проявлять химическую активность и реагировать через окружающую атмосферу.Следовательно, сварной шов может быть заражен оксидом, а также включением нитрида, что ослабит его механические свойства. Таким образом, сварочную ванну можно защитить с помощью нейтральных защитных газов, таких как гелий, аргон и защитных флюсов от загрязнения. Экраны поставляются для зоны сварного шва в виде флюсового покрытия для электрода, в противном случае — в других формах.

Принцип работы

Принцип работы дуги обмотки заключается в том, что в процессе сварки тепло может генерироваться за счет зажигания электрической дуги между заготовкой, а также электродом.Это светящийся электрический разряд между двумя электродами в ионизированном газе.

Аппарат для дуговой сварки в основном включает в себя машину переменного тока, иначе машину постоянного тока, электрод, держатель для электрода, кабели, разъемы для кабеля, зажимы заземления, отбойный молоток, шлем, проволочную щетку, перчатки для рук, защитные очки, рукава, фартуки и т. Д. пр.

Виды дуговой сварки

Дуговая сварка подразделяется на различные типы, в том числе следующие.


  • Плазменно-дуговая сварка
  • Дуговая сварка металла
  • Углеродная дуговая сварка
  • Газовая вольфрамовая дуговая сварка
  • Газовая дуговая сварка металла
  • Сварка под флюсом
  • SMAW — Дуговая сварка защищенного металла
  • FCAW (Дуговая сварка порошковой проволокой)
  • ESW (Электрошлаковая сварка)
  • Дуговая сварка шпилек
Плазменно-дуговая сварка

Плазменно-дуговая сварка (PAW) аналогична GTAW или газовой сварке вольфрамом.В этом виде сварочного процесса дуга будет возникать между рабочей частью, а также вольфрамовым электродом. Основное различие между плазменно-дуговой сваркой и газовой сваркой вольфрамом состоит в том, что электрод расположен внутри горелки для плазменно-дуговой сварки. Он может нагревать газ с до температуры или 30000oF и превращать его в плазму для воздействия на область сварки.

Дуговая сварка металла

В процессе дуговой сварки металлическим электродом (MAW) в основном используется металлический электрод.Этот металлический электрод может быть либо расходным, либо неплавящимся в зависимости от требований. Большинство используемых расходуемых электродов можно покрыть флюсом, и главное преимущество этого типа сварочного процесса заключается в том, что он требует более низкой температуры по сравнению с другими.

Углеродная дуговая сварка

В процессе дуговой сварки углеродом (CAW) в основном используется углеродный стержень в качестве электрода для сварки металлического соединения. Этот вид дуговой сварки является старейшим процессом дуговой сварки и требует высокого тока и низкого напряжения для образования дуги.В некоторых случаях дуга может возникать между двумя угольными электродами, которые называются двойной угольной дуговой сваркой.

Газовая вольфрамовая дуговая сварка

Дуговая сварка вольфрамовым электродом (GTAW) также называется сваркой вольфрамовым электродом в среде инертного газа (TIGW). В этом типе процесса сварки для сварки материала можно использовать неплавящийся вольфрамовый электрод. Электрод, который используется при этой сварке, может быть окружен газами, такими как аргон, гелий и т. Д. Эти газы будут защищать область сварного шва от окисления.Этот вид сварки можно использовать для сварки тонких листов.

Газовая дуговая сварка металла

Газовая дуговая сварка металлическим электродом (GMAW) также называется сваркой металла в инертном газе (MIGW). В нем используется свежий металлический электрод, защищенный газом, таким как гелий, аргон и т. Д. Эти газы защищают зону соединения от окисления и создают несколько слоев сварочного материала. В этом типе процесса дуговой сварки можно постоянно подавать присадочную проволоку с использованием неплавящегося металлического электрода для сварки металла.

Дуговая сварка под флюсом

Дуговая сварка под флюсом (SAW) может широко использоваться в автоматических методах сварки. В этом виде процесса сварки электрод полностью погружен в гранулированное покрытие из флюса, и этот флюс может быть электрическим проводником, который не будет препятствовать подаче электроэнергии. Твердое покрытие из флюса защищает расплавленный металл от ультравысокого излучения и атмосферы.

SMAW — Дуговая сварка защищенного металла

Термин SMAW означает «дуговая сварка защищенного металла», которую также называют сваркой штучной сваркой; Дуговая сварка под защитным флюсом или ручная дуговая сварка металлическим электродом (MMA / MMAW).Этот вид сварки используется, когда дуга возникает между заготовкой и металлическим стержнем. Таким образом, поверхность обоих из них может раствориться, образуя сварочную ванну.

Когда флюсовое покрытие сразу плавится на стержне, образуется шлак и газ, защищающие сварочную ванну от окружающей среды. Это гибкий метод, который подходит для соединения таких материалов, как черные и цветные, через толстый материал во всех местах.

FCAW (порошковая сварка)

Этот вид сварки является альтернативой дуговой сварке защитным металлом.Эта дуговая сварка порошковой проволокой работает как с электродом, так и со стабильным источником питания, что обеспечивает стабильную длину дуги. Этот метод работает с использованием защитного газа или газа, который образуется через флюс, чтобы обеспечить защиту от заражения.

ESW (Электрошлаковая сварка)

При этом виде сварки тепло вырабатывается током и проходит между присадочным металлом, а также заготовкой с использованием расплавленного шлака к поверхности сварного шва. Здесь сварочный флюс используется для заполнения промежутка между двумя деталями.Этот вид сварки может быть начат через дугу между электродом или заготовкой.

Дуга генерирует тепло для плавления флюсового порошка и образования расплавленного шлака. Здесь шлак имеет меньшую электропроводность, которая может поддерживаться в жидком состоянии из-за тепла, выделяемого электрическим током. Шлак нагревается до 3500 ° F, и этого достаточно для плавления краев заготовки и расходуемого электрода. Капли металла будут падать в сторону сварочной ванны и соединять детали.Этот вид сварки применяется в основном к стали.

Дуговая сварка шпилек

Этот вид сварки чрезвычайно надежен и используется в самых разных областях. Этот метод используется для сварки металла любого размера с деталью с максимальной глубиной проплавления.

Этот тип сварки позволяет создавать жесткие односторонние сварные швы на основных металлах толщиной 0,048 дюйма. Эта дуга может быть сформирована при использовании источника постоянного тока; металлические застежки; наконечники и пистолет для приварки шпилек.В этой сварке используются три распространенных метода, например, дуговая сварка, приварка шпилек короткой дугой и сварка шпилек газовой дугой.

Метод протянутой дуги работает с флюсом, закрепленным внутри шпильки, для очистки поверхности металла на протяжении всей сварки. Во время дуги флюс может испаряться и реагировать через загрязняющие элементы в окружающей среде, поддерживая чистоту области сварного шва.

Метод короткой дуги похож на метод вытянутой дуги, за исключением того, что в нем не используется магнитная нагрузка, в противном случае — наконечник.Таким образом, этот метод обеспечивает самое короткое время сварки по сравнению с методами дуговой приварки шпилек. Метод газовой дуги работает через статический защитный газ без наконечника или флюса, что упрощает автоматизацию.

Другие виды дуговой сварки

Нам известно, что в большинстве отраслей используется конструкция из металла, и выше описаны наиболее часто используемые виды сварки. Но несколько других методов также позволяют сваривать два или более металлов вместе, как показано ниже.

Электронно-лучевая сварка

EBM, или электронно-лучевая сварка, используется для соединения металлов там, где электронные волны зажигаются с высокой скоростью, для сварки одной поверхности металла с другой.Как только электронная волна ударяет в цель, пораженное пятно расплавляется ровно настолько, чтобы соединить прилегающую часть на месте.

Этот вид сварки очень популярен в промышленной сфере. Этот метод особенно полезен для производителей аэрокосмической и автомобильной промышленности, которые используют эту сварку для соединения нескольких металлических деталей в грузовиках, автомобилях, самолетах и ​​космических кораблях. Из-за природы электронно-лучевой сварки, основанной на вакууме, этот метод безопасен для работы в кризисных условиях в пустующих домах и зданиях.

Сварка на атомарном водороде

AHW или сварка атомарным водородом — это старый метод соединения металлов, который часто выпадает из кромки, для более эффективных методов, таких как дуговая сварка металлическим газом. Одна из областей, где автоматическая водородная сварка все еще известна, — это сварка вольфрама. Поскольку вольфрам очень чувствителен к нагреву, эта сварка безопасна для этого метода.

Электрошлаковая сварка

Это быстрая сварка, изобретенная в 1950-х годах.Этот вид сварки соединяет тяжелые металлы для использования в оборудовании и машинах в промышленности. Как следует из названия, он взят из медных держателей воды, заключенных в инструменте, который используется для электрошлаковой сварки. Вода препятствует просачиванию жидкого шлака в другие области на протяжении всего сеанса сварки.

Углеродная дуговая сварка

Дуговая сварка CAW или угольная сварка — это метод сварки, используемый для соединения металлов с применением температур выше 300 градусов Цельсия. При этом типе сварки дуга может образовываться между электродами, а также на поверхностях металла.Когда-то этот метод был популярен, но теперь он стал устаревшим благодаря двойной угольной дуге.

Газокислородная сварка

Этот вид сварки — это метод, при котором для плавления металла в форму используется кислород и жидкое топливо. Французские инженеры Шарль Пикар и Эдмон Фуше изобрели в 20 веке. В этом процессе температура, генерируемая кислородом, используется на участках поверхности металла. Эта сварка происходит в помещении.

Контактная точечная сварка

Контактная точечная сварка используется там, где тепло соединяет поверхности металла.Тепло может вырабатываться за счет сопротивления электрических токов. Этот вид сварки относится к группе методов сварки, называемых контактной сваркой сопротивлением.

Контактная сварка швов

Сварка контактным швом — это технология, при которой происходит нагревание соприкасающихся металлических поверхностей за счет связанных свойств. Этот вид сварки начинается с одной стороны соединения и работает в своем режиме с другой стороны. Таким образом, этот метод в основном зависит от двойных электродов, которые обычно изготавливаются из медного материала.

Проекционная сварка

Рельефная сварка — это метод ограничения нагрева в определенной области для размещения. Этот метод очень распространен в проектах, в которых используются шпильки, гайки и другие металлические крепежные детали с резьбой, проволока и перекрещенные стержни.

Холодная сварка

Альтернативное название этой сварки — контактная сварка. Этот вид сварки используется для соединения поверхностей металлов без плавления под действием тепла.

Преимущества дуговой сварки

Преимущества дуговой сварки в основном заключаются в следующем.

  • Дуговая сварка отличается высокой скоростью и эффективностью.
  • Включает простой сварочный аппарат.
  • Легко перемещается.
  • Дуговая сварка создает физически прочную связь между свариваемыми металлами.
  • Обеспечивает надежное качество сварки
  • Дуговая сварка обеспечивает превосходную сварочную атмосферу.
  • Источник питания для этой сварки не требует больших затрат.
  • Эта сварка — быстрый и последовательный процесс.
  • Сварщик может использовать обычный бытовой ток.

Недостатки дуговой сварки

К недостаткам дуговой сварки можно отнести следующее.

  • Для выполнения дуговой сварки необходим высококвалифицированный оператор.
  • Скорость осаждения может быть неполной, так как покрытие электрода имеет тенденцию к возгоранию и уменьшению
  • Длина электрода составляет 35 мм, и его необходимо заменять на протяжении всей производительности.
  • Не чисты для химически активных металлов, таких как титан и алюминий

Приложения

Области применения дуговой сварки:

  • Используется при сварке листового металла
  • Для сварки тонких, черных и цветных металлов
  • Используется для проектирования сосудов под давлением
  • Развитие трубопроводов в отраслях промышленности
  • Используется в автомобильной и домашней отделке
  • Отрасли судостроения
  • Используется производителем самолетов и космонавтики
  • Реставрации кузова авто
  • Железные дороги
  • Отрасли, такие как строительство, автомобилестроение, механика и т. Д.
  • Газовая дуговая сварка вольфрамом используется в аэрокосмической промышленности для соединения многих областей, например, листового металла.
  • Эти сварочные работы используются для ремонта штампов, инструментов и в основном на металлах, изготовленных из магния и алюминия.
  • Большинство обрабатывающих производств используют GTAW для сварки тонких деталей, особенно цветных металлов.
  • Сварка GTAW
  • используется там, где требуется высокая стойкость к коррозии, а также к растрескиванию в течение длительного периода времени.
  • Используется в производстве космических аппаратов
  • Используется для сварки деталей малого диаметра и тонкостенных труб, что делает его применимым в велосипедной промышленности.

Таким образом, речь идет об электродуговой сварке и гибком методе сварки.Электродуговая сварка используется в обрабатывающей промышленности для создания прочных соединений по всему миру благодаря таким характеристикам, как простота и превосходная эффективность сварки. Он наиболее широко используется в различных отраслях промышленности для защиты других ремонтных работ, таких как автомобилестроение, строительство, судостроение и авиакосмическая промышленность. Вот вам вопрос, в каком диапазоне температур дуговой сварки?

сварка MAG | Дуговая сварка | Основы автоматизированной сварки

На этой странице представлена ​​информация о сварке MAG, в которой рассматриваются области, в которых используется сварка MAG, типы используемых защитных газов и сварочной проволоки, а также характеристики сварочных аппаратов MAG.Также объясняются различные подкатегории сварки MAG в защитном газе.

Обязательно к прочтению всем, кто занимается сваркой! Это руководство включает в себя базовые знания о сварке, такие как типы и механизмы сварки, а также подробные знания, касающиеся автоматизации сварки и устранения неисправностей. Скачать Сварка

MAG (Metal Active Gas) — это тип дуговой сварки, в которой используется активный газ (углекислый газ [CO 2 ] или газовая смесь аргона и CO 2 ).Этот процесс также называется дуговой сваркой CO 2 или сваркой CO 2 . Этот процесс обычно используется для автоматической или полуавтоматической сварки черных металлов. Он не подходит для цветных металлов, таких как алюминий, из-за химической реакции CO 2 .

При автоматической или полуавтоматической сварке MAG в качестве электрода используется сварочная проволока, свернутая в бухты, вместо сварочного стержня, используемого при дуговой сварке защищенным металлом (ручная дуговая сварка).
Свернутая проволока прикрепляется к устройству подачи проволоки и автоматически направляется к наконечнику горелки подающим роликом, который приводится в действие электродвигателем.На провод подается напряжение, когда он проходит через контактный наконечник, удерживающий провод.
Между проволокой и основным материалом зажигается дуга, которая одновременно плавит проволоку и основной материал для их сварки. Во время процесса защитный газ подается через сопло в зону сварного шва и в окрестности, чтобы защитить дугу и сварочную ванну от атмосферы. В качестве защитного газа используется газ CO 2 , газовая смесь аргона и CO 2 или газовая смесь аргона с несколькими процентами кислорода.
По сравнению с дуговой сваркой в ​​среде защитного металла скорость наплавки, при которой электрод становится металлом шва, выше, что дает преимущество высокой эффективности работы за счет глубокого проплавления основного материала. Есть и другие важные преимущества, такие как высокое качество металла шва и то, что установка сварочной горелки на роботе позволяет выполнять автоматическую сварку.

  1. Ar + CO 2 газовая смесь
    или CO 2 газ
  2. Электрод сплошной проволоки

Полуавтоматический сварочный аппарат MAG в основном состоит из следующих компонентов:

  • Сварочный источник питания
  • Устройство подачи проволоки
  • Горелка сварочная
  • Баллон газовый

Проволока должна подаваться от устройства подачи с постоянной скоростью.Следовательно, для источника питания сварки обычно используется источник питания с характеристикой постоянного напряжения. Устройство подачи проволоки представляет собой механизм подачи с постоянной скоростью.

  1. Баллон газовый
  2. Регулятор расхода газа
  3. Источник сварочного тока
  4. Устройство подачи проволоки
  5. Блок дистанционного управления
  6. Горелка сварочная
Сварку

MAG можно классифицировать по защитному газу или типу сварочной проволоки.

Что касается сварочной проволоки, то сплошная проволока имеет поперечное сечение, полностью состоящее из того же материала.Поверхности проволоки для углеродистой стали покрыты медью для повышения устойчивости к ржавчине и повышения электропроводности. Сплошная проволока без покрытия без медного покрытия дает такие преимущества, как стабильная дуга и простота обслуживания внутренней части сварочной горелки.
Порошковая проволока содержит сердечник из флюса внутри проволоки. Они обеспечивают такие преимущества, как стабильная дуга, меньшее разбрызгивание и хороший внешний вид сварного шва.
Кроме вышеперечисленного, существуют порошковые и металлопорошковые проволоки.Первый характеризуется высокой скоростью осаждения, а второй — меньшим образованием шлака.

Дом

Газовая дуговая сварка металла — обзор

8.2.2 Дуговая сварка

При дуговой сварке тепло, необходимое для плавления металлов в месте соединения, создается электрической дугой между электродом и соединяемыми деталями. Используются два типа электродов: (1) плавящийся стержень или проволочный электрод, который не только проводит ток, но также плавит и подает присадочный материал в стык, и (2) электрод из неплавящегося стержня, который просто проводит ток в область сварного шва.Дуга создает температуру около 3500 ° C на кончике электрода и создает лужу жидкого металла в области сварного шва. Когда ванна затвердевает за электродом по мере ее удаления от стыка, между соседними частями создается металлургическая связь. Чтобы предотвратить химическую реакцию между жидким металлом и кислородом или азотом в окружающем воздухе, область сварного шва защищена источником инертного газа или шлака.

В автомобильной промышленности дуговая сварка применяется как для стали, так и для алюминия.Однако методы дуговой сварки стали и алюминия различаются из-за различий в их температурах плавления, теплопроводности и коэффициентах теплового расширения (см. Таблицу 8.3). На дуговой сварке алюминия также влияет наличие на его поверхности слоя оксида алюминия. Температура плавления оксидного слоя составляет примерно 2035 ° C, что в три раза выше, чем у алюминия. Этот оксидный слой имеет тенденцию поглощать влагу из воздуха, и, поскольку влага является источником водорода, она вызывает пористость в сварных швах алюминия.Водород также может поступать из масла, смазок, краски и различных поверхностных загрязнителей. Поскольку водород растворяется в жидком алюминии, он растворяется в жидкой сварочной ванне. Однако при понижении температуры во время охлаждения растворимость водорода в алюминии уменьшается, и растворенный водород удаляется во время затвердевания. При высоких скоростях охлаждения свободный водород захватывается сварным швом и вызывает пористость. Поэтому слой оксида алюминия необходимо удалить с поверхности алюминия перед дуговой сваркой.Помимо образования водородной пористости, мелкие частицы оксида, смещенные из оксидного слоя, могут захватываться сварным швом и вызывать снижение пластичности, неполное плавление и растрескивание.

Целостность металла сварного шва обычно не является проблемой для низкоуглеродистых сталей. Однако при дуговой сварке сталей с цинковым покрытием необходимо соблюдать осторожность, поскольку пары цинка могут вызвать пористость в сварных швах при высокоскоростных сварочных процессах. Обычно дуговая сварка низкоуглеродистой стали имеет такую ​​же прочность, как и основная сталь; но в большинстве случаев дуговая сварка в алюминиевом сплаве слабее, часто в значительной степени, чем у основного алюминиевого сплава.Для сплавов серии 5000, не подвергающихся термической обработке, зона сварного шва будет иметь свойства после отжига с нулевым отпуском, независимо от начальной холодной обработки. Для термообрабатываемых сплавов серии 6000 свойства зоны сварного шва будут значительно ниже, чем свойства состояния T6. Послесварочная термообработка может помочь восстановить свойства зоны сварного шва в термообрабатываемых сплавах.

Среди алюминиевых сплавов, используемых для автомобильных кузовов, сплавы серии 5000 имеют более высокую свариваемость, чем сплавы серии 6000.Сплавы серии 5000 можно сваривать с присадочным материалом или без него, в то время как сплавы серии 6000 нуждаются в присадочном материале для предотвращения усадочного растрескивания, возникающего во время затвердевания жидкой сварочной ванны. Обычно в качестве присадочного материала с алюминиевыми сплавами используется алюминиевый сплав с высоким содержанием Mg, например сплав 5356 (Al – 5% Mg). Второй присадочный материал, используемый со сплавами серии 6000, представляет собой алюминиевый сплав с высоким содержанием Si, такой как сплав 4043 (Al – 5% Si). Другая проблема, связанная с дуговой сваркой алюминиевых сплавов, — это термически индуцированная деформация, которая может создавать значительные проблемы при сохранении размерной подгонки.

С увеличением использования высокопрочных сталей и высокопрочных сталей возникла необходимость учитывать их способность к дуговой сварке. В таблице 8.4 приведены значения прочности сварного шва, определенные в результате испытаний на сдвиг внахлест на высокопрочной низколегированной стали (HSLA), которая является обычной высокопрочной сталью, и четырех AHSS, а именно двух сталей DP и двух сталей мартенситного (M). Эффективность соединения, определяемая как соотношение прочности сварного шва и прочности основного металла, очень высока для сталей HSLA и DP, но значительно ниже для мартенситных сталей.Низкая эффективность соединения мартенситных сталей объясняется разупрочнением зоны термического влияния (ЗТВ) из-за отпуска на стадии охлаждения. Интересно отметить, что на усталостную прочность этих сталей не влияет размягченная ЗТВ, и обнаружено, что они нечувствительны к статической прочности основного материала (Yan et al., 2005).

Таблица 8.4. Прочность и эффективность сварного шва для GMAW высокопрочных сталей.

906 9031 9031 903 Голый6
Марка стали Покрытие поверхности Прочность основного металла Прочность сварного шва (МПа) Эффективность соединения (%)
Предел текучести (МПа) UTS (МПа)
HSLA350 Чистый 350 512 508 99
DP 600 Горячее цинкование 379 6176 645 980 726 74
M900 Электрогальваническое цинкование 848 965 468 49 9031 45

DP , двухфазный; GMAW , газовая дуговая сварка; HSLA , высокопрочный низколегированный; UTS , предел прочности.

Источник: на основе данных Yan, B., Lalam, S.H., Zhu, H., 2005. Оценка характеристик сварных швов GMAW для четырех современных высокопрочных сталей. В: 2005 Всемирный конгресс SAE. Документ № 2005-01-0904. Общество автомобильных инженеров, Уоррендейл, Пенсильвания.

8.2.2.1 Газовая дуговая сварка металлическим электродом

Газовая дуговая сварка металлическим электродом (GMAW), также называемая сваркой в ​​среде инертного газа, представляет собой процесс дуговой сварки, при котором тепло для плавления металла генерируется электрической дугой между плавящимся электродом и металл (рис.8.5). Электрод представляет собой сплошную проволоку, непрерывно подаваемую через дугу в сварочную ванну, которая в конечном итоге становится присадочным металлом в сварном шве. Тип проволоки выбирается в соответствии с прочностью металла сварного шва и прочностью основного металла. Смесь инертных газов, таких как гелий и аргон, втекает в зону сварного шва для экранирования и защиты дуги, сварочной ванны, электрода и основного металла, прилегающего к сварному шву, от взаимодействия с атмосферой. Параметры сварки, которые контролируются для получения приемлемых сварных швов, включают ток дуги, напряжение дуги, скорость подачи проволоки, скорость перемещения электрода, плотность тока и температуру предварительного нагрева.Предварительный нагрев включает нагрев основного металла в области, окружающей стык, перед сваркой. Его часто используют для уменьшения остаточных усадочных напряжений и повышения стойкости к растрескиванию в зоне сварного шва.

Рисунок 8.5. GMAW процесс. GMAW , Газовая дуговая сварка металла.

GMAW может использоваться для соединения разнородных металлов с близкими температурами плавления и металлургической совместимостью. Близкая температура плавления требуется для обеспечения контролируемого плавления с обеих сторон соединения.Металлургическая совместимость требуется для предотвращения растрескивания в ЗТВ или в основных металлах, а также для создания микроструктуры в зоне сварного шва, которая может обеспечить адекватные характеристики соединения и коррозионную стойкость. Например, при сварке низкоуглеродистой стали с высоколегированной сталью граница плавления может содержать недопустимые уровни очень твердой, хрупкой мартенситной фазы, что снижает прочность соединения. Для некоторых металлургически несовместимых металлов можно выполнить удовлетворительный сварной шов с использованием подходящего присадочного материала.

Сталь и алюминиевые сплавы несовместимы для дуговой сварки, так как (1) существует большая разница между их температурами плавления (см. Таблицу 8.3), (2) железо имеет почти нулевую растворимость в алюминии и (3) хрупкие интерметаллические соединения , такие как Fe 2 Al 5 и FeAl 3 , образуются в месте сварки. Кроме того, большие различия в их тепловых свойствах, таких как коэффициент теплового расширения и теплопроводность, приводят к возникновению внутренних усадочных напряжений после сварки.По этим причинам сварные швы плавлением стали и алюминия при эксплуатации подвержены растрескиванию и хрупкому разрушению.

8.2.2.2 Газовая дуговая сварка вольфрамом

При газовой вольфрамовой дуговой сварке (GTAW), также называемой сваркой вольфрамовым электродом в инертном газе, электрическая дуга создается между неплавящимся вольфрамовым электродом и соединяемыми деталями. Как и в GMAW, для защиты сварочной ванны вокруг дуги используется экранирование инертным газом. Вольфрам является хорошим электродным материалом из-за его высокой температуры плавления 3410 ° C.В случае алюминия сам электрод используется для разрушения оксидного слоя на поверхности алюминиевого листа. В некоторых случаях может потребоваться наполнитель. Когда используется присадочный материал, он подается в место сварки из отдельного стержня или проволоки, а не через электрод. Присадочный материал расплавляется дугой и добавляется в сварочную ванну. GTAW работает медленнее, чем GMAW, но сварные швы, выполненные GTAW, имеют гораздо лучший внешний вид и не требуют отделочных операций или требуют минимальных операций, поскольку в GTAW не образуются брызги.

Сварка MIG: принцип, работа, оборудование, применение, преимущества и недостатки

Сегодня мы узнаем о принципе сварки MIG, работе, оборудовании, применении, преимуществах и недостатках. MIG — это сварка металла в инертном газе, или иногда ее называют дуговой сваркой металла в газовой среде. Эта сварка аналогична сварке TiG , за исключением того, что неплавящийся электрод заменен плавящейся электродной проволокой. Этот процесс представляет собой автоматизированный или полуавтоматический процесс дуговой сварки, в котором инертные газы используются в качестве защитного газа и используется плавящийся проволочный электрод.Эта сварка была разработана для сварки алюминия или других цветных металлов в 1940 году. В настоящее время она используется в каждом промышленном или производственном процессе благодаря высокой скорости, простоте управления и легко автоматизируемым качествам. Он в основном используется в промышленности по производству листового металла или в автомобилестроении или отраслях промышленности. Сварка

MIG:

Принцип:

MIG работает по тому же принципу, что и дуговая сварка TIG или . Он работает по основному принципу выработки тепла за счет электрической дуги. Это тепло в дальнейшем используется для плавления металла расходуемого электрода и основных пластин, которые вместе затвердевают и образуют прочное соединение.Защитные газы также подаются через сопло, которое защищает зону сварного шва от других химически активных газов. Это дает хорошее качество поверхности и более прочный шов.

Оборудование:

Источник питания:
В этом процессе сварки типа используется источник постоянного тока с обратной полярностью. Обратная полярность означает, что электрод или проволока сварочного электрода MIG подключена к положительной клемме, а заготовка — к отрицательной клемме. Это связано с принципом электрической схемы, согласно которому 70% тепла всегда находится на положительной стороне.Таким образом, обратная полярность гарантирует, что максимальное количество тепла выделяется на стороне инструмента, которое плавит присадочный металл надлежащим образом. Прямая полярность может вызвать нестабильную дугу, которая приведет к сильному разбрызгиванию. Источник питания состоит из блока питания, трансформатора, выпрямителя, который преобразует переменный ток в постоянный, и некоторых электронных устройств управления, которые регулируют подачу тока в соответствии с требованиями сварки.
Система подачи проволоки:

Мы знаем, что сварка MIG требует непрерывной подачи плавящегося электрода для сварки двух пластин.Этот расходуемый электрод используется в виде проволоки. Эта проволока непрерывно подается механизмом или системой подачи проволоки. Он контролирует скорость подачи проволоки, а также перемещает сварочную горелку для формования проволоки в зону сварки. Они доступны в различных формах и размерах. Он состоит из держателя пула проволоки, приводного двигателя, набора приводных роликов и органов управления подачей проволоки. Скорость подачи проволоки напрямую контролирует подачу тока через источник питания. Если скорость подачи проволоки высока, в зоне сварки требуется больший ток, чтобы произвести надлежащий нагрев для ее плавления.

Сварочная горелка:

Эта горелка немного отличается от той, что используется для сварки TIG. В этой горелке есть механизм, который удерживает проволоку и непрерывно подает ее с помощью механизма подачи проволоки. Передний конец горелки снабжен соплом. Сопло используется для подачи инертных газов. Эти газы образуют защитную зону вокруг зоны сварного шва и защищают ее от окисления. Сварочная горелка имеет воздушное или водяное охлаждение в зависимости от требований. При подаче большого тока горелка охлаждается водой, а при низком — воздушным.

Защитные газы:

Основная функция защитных газов — защищать зону сварки от других химически активных газов, таких как кислород и т. Д., Которые могут повлиять на прочность сварного шва. Эти защитные газы также образуют плазму, которая помогает при сварке. Выбор газа зависит от сварочного материала. В качестве защитных газов в основном используются аргон, гелий и другие инертные газы.

Регуляторы:

Как следует из названия, они используются для регулирования потока инертных газов из баллона.Инертные газы заправляются в баллон под высоким давлением. Эти газы нельзя использовать при таком давлении, поэтому между подачей газов используется регулятор, который снижает давление газов в соответствии с требованиями сварки.

Рабочий:

Его работу можно резюмировать следующим образом.

  • Сначала ток высокого напряжения преобразуется в источник постоянного тока с высоким током при низком напряжении. Этот ток проходит через сварочный электрод.
  • В качестве электрода используется расходная проволока.Электрод подключается к отрицательной клемме, а деталь — к положительной клемме.
  • Из-за источника питания между электродом и заготовкой образуется тонкая интенсивная дуга. Эта дуга используется для производства тепла, которое плавит электрод и основной металл. Чаще всего электрод состоит из основного металла для обеспечения равномерного соединения.
  • Эта дуга хорошо защищена защитным газом. Эти газы защищают сварной шов от других химически активных газов, которые могут снизить прочность сварного соединения.
  • Этот электрод непрерывно перемещается по зоне сварки для обеспечения надлежащего сварного соединения.Угол направления движения должен составлять 10-15 градусов. Для угловых соединений угол должен составлять 45 градусов.

Области применения:

  • MIG лучше всего подходит для изготовления листового металла.
  • Обычно с помощью этого процесса можно сваривать все доступные металлы.
  • Может использоваться для сварки с глубокими канавками.

Преимущества и недостатки:

Преимущества:
  • Обеспечивает более высокую скорость наплавки.
  • Это быстрее по сравнению с дуговой сваркой, так как при непрерывной подаче присадочного материала.
  • Обеспечивает чистый сварной шов лучшего качества.
  • Шлакообразование отсутствует.
  • Минимизировать дефектов сварных швов .
  • При этой сварке образуется очень мало шлака.
  • Применяется для сварки с глубоким разделом кромок.
  • Легко автоматизируется.

Недостатки:
  • Не может использоваться для сварки на труднодоступных участках.
  • Более высокая начальная стоимость или стоимость установки.
  • Нельзя использовать для наружных работ, так как ветер может повредить газовую защиту.
  • Требуется высококвалифицированная рабочая сила.

Это все о том, что такое MIG-сварка принцип, работа, оборудование, применение, преимущества и недостатки с его схемой. Если у вас есть какие-либо вопросы относительно этой статьи, задавайте их в комментариях. Если вам понравилась эта статья, не забудьте поделиться ею в социальных сетях. Подпишитесь на наш сайт, чтобы получать больше интересных статей.Спасибо, что прочитали.

Что такое дуговая сварка под флюсом?

Принцип и процедура сварки

При дуговой сварке под флюсом неизолированный металл или электрод с медным покрытием действует как наполнитель и плавится вместе с процессом сварки, а гранулированный флюс используется для защиты от атмосферного загрязнения. Тепло создается за счет образования дуги между электродом и металлической заготовкой, которая остается скрытой под флюсом. Флюс становится проводящим, когда образуется расплавленная ванна, а путь тока застревает между электродом и металлической заготовкой.Этот флюс также служит защитой от брызг.

Процесс сварки под флюсом может быть полуавтоматическим или автоматическим. Сварочное оборудование в основном будет иметь источник постоянного тока, приводные ролики для непрерывной подачи электрода, сварочную горелку с бункером для флюса и соплом.

В процессе полуавтоматической сварки нажимается спусковой крючок горелки, и флюс начинает оседать на свариваемом соединении детали. Здесь тип используемого пистолета может быть с подачей потока под действием силы тяжести или нагнетанием флюса под давлением.Флюс не проводит ток и в холодном состоянии ничем не уступает изолятору, поэтому дуга зажигается либо путем постукивания электрода по металлической заготовке, либо перед подачей сварочного тока между металлической заготовкой и электродом остается стальная вата. В качестве альтернативы для этого процесса сварки также используется ток высокой частоты. Во всех трех упомянутых выше методах для покрытия дуги и расплавленного металла используется флюс.

Включены источники питания, и сварочный ток может протекать между электродом и металлической заготовкой.Флюс становится очень проводящим и поддерживается расплавленным флюсом. Опорная пластина, сделанная из стали или меди, используется для поддержки проникновения и расплавленного металла, который находится в большом количестве. Из-за контакта флюса с атмосферой верхняя часть флюса, которая видна, продолжает находиться в твердой гранулированной форме, что позволяет повторно использовать ее и экономить на затратах. Сварочная головка в таких полуавтоматических машинах перемещается вручную вместе с металлическими соединениями заготовок, тогда как в автоматическом сварочном оборудовании либо сварочная головка перемещается по металлической заготовке, закрепленной отдельными приводами, либо заготовка вращается и перемещается под сварочной головкой.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
