Принцип работы отбойного молотка и выбор инструмента

К узкоспециализированным видам инструментов принадлежит отбойный молоток. Сначала надо отметить, что это далеко не домашний инструмент, так как в хозяйстве он применяется редко. Популярен этот агрегат при использовании в сфере строительства, а точнее при проведении демонтажа старых зданий, перегородок, перекрытий и дорожного покрытия. Когда возникает необходимость применения отбойного молотка, то при покупке не помешает узнать принцип работы, критерии выбора, а также виды рассматриваемого оборудования.

Что такое отбойный молоток и его назначение

Рассматриваемый вид инструмента является аналогом перфоратора, только отличается он следующими параметрами:

• Способность только ударного долбления (никаких функций сверления и сверления с ударом инструмент не имеет)
• Большой размер — в 2-3 раза больше бочковых перфораторов
• Высокая мощность
• Отличительная форма корпуса устройства

Если раньше для разрушения бетонного или асфальтного перекрытия использовались такие инструменты, как зубило и молоток, то сегодня на их замену пришел отбойный молоток. Узкая специализация этого устройства обусловлена его принципом работы. Достоинство прибора в том, что при долбежных работах не появляются искры, что позволяет использовать его в условиях с повышенной опасностью.

Перед тем, как разобраться с принципом функционирования отбойных молотков, следует выяснить их назначение:

1. Формируется дорожное покрытие — выполняется дробление асфальта, бетона и твердого грунта
2. Применение в горнодобывающей промышленности
3. Использование в строительстве для разрушения кирпичных и бетонных конструкций

По назначению понятно, что в хозяйстве, когда выполняются несложные и в небольших объемах работы, с функцией демонтажного инструмента справляется перфоратор. Задачи отбойника способен решать перфоратор, причем с мелкими заданиями справляются пистолетные устройства, а с более сложными — бочковые перфораторы.

Производители выпускают отбойные молотки двух видов — бытовые и профессиональные. Профессиональные инструменты применяются специалистами, а вот бытовые не предназначены для серьезных нагрузок, поэтому могут использоваться только для кратковременных нагрузок в быту. Рациональность использования отбойника в хозяйстве возникает в случае необходимости скалывания льда, который намерз во дворе. Еще молотком проделываются отверстия в бетонных полах стенах, так как они не только лучше справляются с такими заданиями, но еще и намного быстрее.

Виды отбойников для работы

Если возникла необходимость воспользоваться отбойником, то перед его покупкой будет полезно разобраться в том, что инструменты классифицируются по принципу действия, а точнее по приводному механизму. Чтобы понять, какой агрегат является наиболее эффективным, надо узнать все их виды:

1. Бензиновые — в качестве приводного устройства в агрегатах используется ДВС, работающий на бензине. В основе инструмента используются двухтактные двигатели, обеспечивающие высокую мощность. При работе отбойный молоток создает много шума, который образуется по причине совершения полезной работы — долбление бетона, а также за счет работы двигателя внутреннего сгорания. Еще при работе требуется периодически проверять количество топлива, и заправлять его, что вызывает неудобство
2. Гидравлические — принцип работы таких устройств заключается в применении давления масла. Для привода в действие инструмента, требуется дополнительное его подключение к гидравлической станции. Если стоимость такого устройства является доступной, то с покупкой гидростанции не справляются даже специализированные организации. Предназначен инструмент такого типа для выполнения разрушительных работ с высокой эффективностью
3. Пневматические — распространенная модель отбойников, которые используются дорожными службами при проведении ремонтных работ. Принцип их работы основан на использовании давления сжатого воздуха. Для привода в действие инструмента требуется его подключение к компрессору
4. Электрические — это распространенные модели инструментов, которые используются зачастую строителями и мастерами. Работают отбойные молотки за счет превращения электрической энергии в механическую, для чего в конструкции имеют электродвигатель. Электрический отбойник не подходит для работы во влажных помещениях, так как имеется опасность поражения электрическим током

Из всех видов отбойников наиболее востребованными считаются два последних варианта — пневматические и электрические. Пневматические по сравнению с электрическими имеют небольшой вес, поэтому ими работать намного легче, особенно при долблении в горизонтальном виде.

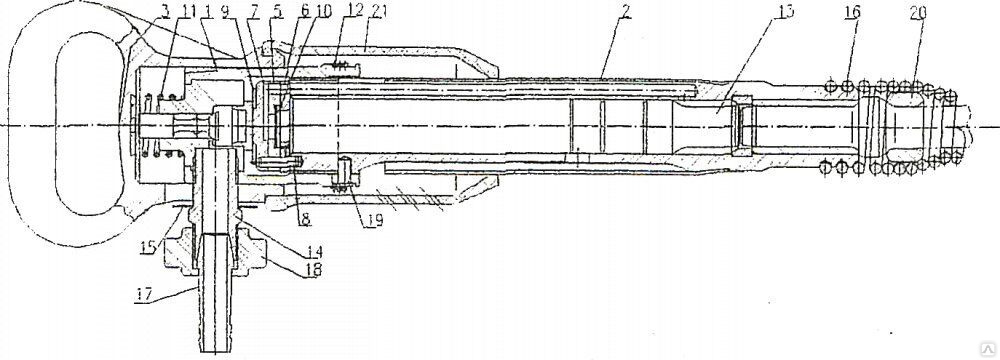

Как устроен пневматический отбойник и принцип его работы

По принципу работы отбойного молотка следует отметить, что в действие рабочие насадки приводятся за счет поршня, на который воздействует давление сжатого воздуха. Поршень передает усилие сжатого воздуха на ударную часть насадки, и тем самым приводит ее в движение. Чтобы разобраться с принципом работы отбойного молотка, надо выяснить его конструкцию и составные части. По конструкции инструмент состоит из следующих деталей:

1. Рукоятка для удержания устройства во время выполнения работы
2. Амортизирующий механизм, за счет которого снижается нагрузка на руки
3. Корпус, внутри которого расположены составные элементы
4. Ударный механизм или боек
5. Демпфирующая пружина
6. Насадка для совершения соответствующих работ
7. Ниппель для подсоединения шланга от компрессора
8. Патрон для закрепления насадок

Это конструкция пневматического устройства. Электрические аналоги в конструкции имеют электродвигатели, которые приводят в действие приводной механизм, представленный в виде редуктора. Редуктор соединяется с ударным механизмом, который также реализован за счет применения поршня. Поршень нагнетает воздух в камере цилиндра инструмента, и тем самым воздействует на ударный боек.

Рассматриваемые устройства имеют главные составляющие элементы, в качестве которых выступают:

1. Корпус-рукоятка — эта часть включает в себя пусковой механизм, глушитель и корпус. Главное назначение глушителя в том, чтобы подавлять аэродинамический шум, формирующегося при эксплуатации инструмента
2. Защита рукоятки — это специальный механизм, работа которого заключается в сглаживании вибраций. При продолжительной эксплуатации инструмента у мастера может развиться заболевание рук, поэтому присутствие защиты является обязательным
3. Защита от зубила антивибрационная — состоит из подпружиненной втулки и манипулятора
4. Ударный узел — имеет ствол, а также воздухораспределительную систему и ударник

За счет присутствия ударной системы происходит выполнение целого ряда положительных функций:

• Это не только подача воздуха от компрессора, который направляется в камеру и распределяется между блоками, но еще и эффективное его отведение
• Превращение энергии сжатого воздуха в механическую работу, которая выполняется ударным узлом

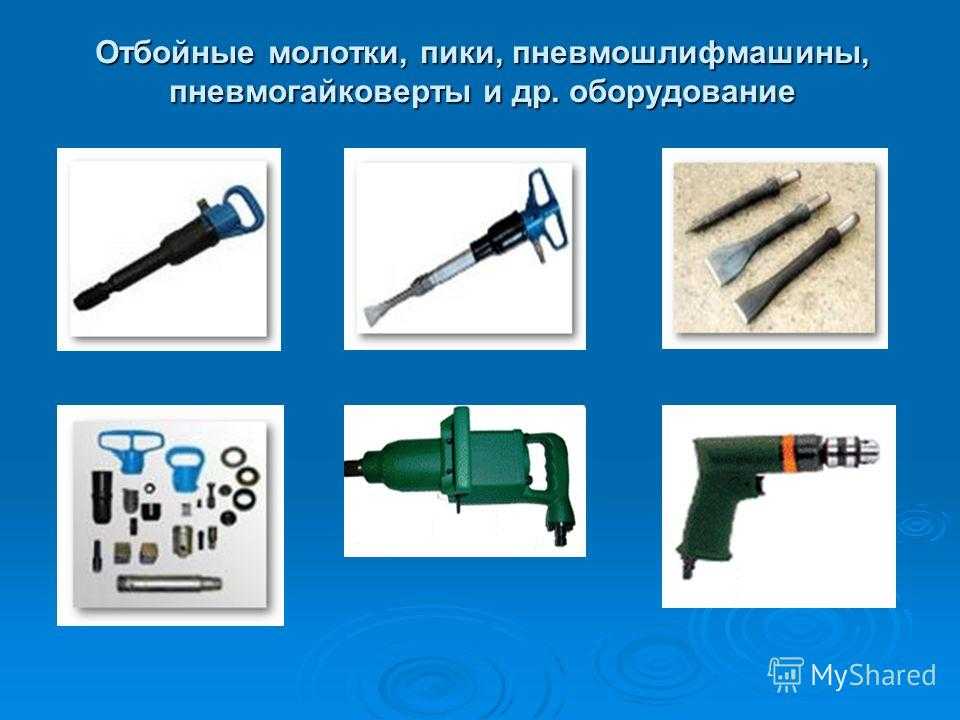

Выбор насадки происходит в зависимости от поставленной технологической задачи. На отбойный молоток можно установить такие насадки:

1. Пика — это распространенный вид рабочих элементов, за счет которых происходит точечное воздействие на обрабатываемую поверхность. Зубило используется для удаления ледяной корки, а также бурения кирпича и асфальта
2. Зубило — имеет продолговатую острую кромку, что позволяет эффективно воздействовать на бетонные и железобетонные конструкции
3. Лом — для долбления кирпичных стен, наледи и бетона
4. Лопатка — активно используется при необходимости снятия корки льда, а также при дроблении асфальтных покрытий

В зависимости от модели рассматриваемого инструмента, пневматические отбойники дополнительно могут иметь:

• Боковую рукоятку — нужна не только для комфортного применения агрегата, но еще и позволяет распределять прилагаемые физические усилия
• Плавный пуск — способствует постепенному увеличению мощности, что положительно отражается на эксплуатационных сроках инструмента. Наличие плавного пуска исключает вероятность перегрузки устройства, что имеет большое значение
• Регулятор для настройки частоты ударов — этот механизм позволяет выставить необходимое значение усилия ударов, что актуально при работе с разными видами материалов, имеющих соответствующую степень твердости

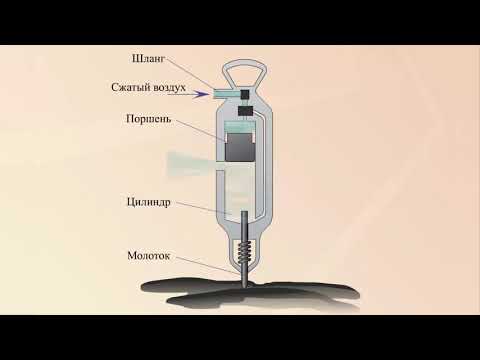

Зная устройство пневматического агрегата, немаловажно прибегнуть к рассмотрению подробного принципа его работы. Знать принцип работы надо не только для обеспечения правильной эксплуатации, но еще и с целью возможности проведения ремонтных работ. Принцип работы отбойного молотка пневматического типа основывается на следующем:

1. На исполнительный механизм подается давление сжатого воздуха от компрессора
2. Сжатый воздух поступает через специальный гибкий шланг, подключенный к механизму через штуцер
3. Воздух воздействует на рукоятку, и преодолевая усилие возвратной пружины
4. При открытии происходит смещение вентиля, посредством чего происходит открытие отверстий распределительной системы
5. При этом воздух начинает перемещаться в блоки ударника верхней и нижней части
6. Исход такого принципа работы в том, что ударная система осуществляет выполнение быстрых движений, работающих по схеме возвратно-поступательного перемещения

Примитивная схема работы позволяет обеспечивать высокоэффективное выполнение поставленных действий. При выборе инструмента надо учитывать два главных параметра — это сила удара и количество совершающих ударных воздействий.

Это интересно! Принцип работы гидравлических устройств идентичный с пневматическими, только вместо сжатого воздуха, выступающего в качестве приводного механизма, используется давление масла.

О принципе работы электрических отбойников

Если сравнивать стоимость пневматических агрегатов с электрическими, то первые стоят в несколько раз дешевле. Связано это с простой конструкцией механизма. Электрические отбойные молотки имеют другой принцип работы, так как в качестве их приводного устройства применяется электрический мотор. Чтобы понять принцип работы отбойного молотка электрического типа, надо посмотреть на инструмент в разрезе. Ниже представлено фото, по которому можно сориентировать, как работает инструмент.

Если приходилось разбирать перфоратор бочкового типа, то можно увидеть некоторое сходство во внутренней конструкции.

Мало того, есть отбойники, которые имеют внешнюю конструкцию, как перфоратор. По схеме видно, что электрический отбойник имеет простую конструкцию. Не трудно по конструкции разобраться с принципом функционирования, который основывается на превращении электроэнергии в механическую энергию возвратно-поступательного типа.

Пошаговое описание, как работает отбойный молоток электрический:

1. Электрический мотор имеет на валу червячную шестерню, которая соединена с круглой шестеренкой, имеющей однорядное расположение зубьев. Эти шестерни называются редукторной парой, и по конструкции имеют сходство с устройством болгарок
2. Шестерня на валу электромотора передает крутящий момент на косозубую шестеренку, приводя ее в движение. За счет большого количества зубьев на ведомой шестерне, происходит понижение скорости вращения, но при этом увеличивается сила момента
3. Ведомая шестерня имеет кривошипно-шатунный механизм, который соединен с поршнем
4. Поршень расположен в цилиндре (камера цилиндрической формы)
5. В Цилиндре также расположен боек, на одном конце которого находится ударный шток
6. Боек посредством штока воздействует на ударник. В конструкции ударника крепится рабочая насадка, которой и передаются ударные волны
7. Создание ударных действий происходит за счет поршня. Поршень совершает возвратно-поступательные движения в камере (цилиндре), что способствует формированию сжатого воздуха
8. Энергия сжатого воздуха воздействует на боек, приводя его в движение. Боек начинает под воздействием энергии сжатого воздуха начинает бить по ударнику
9. В итоге ударные действия передаются на насадку, что способствует совершению полезных действий. Ниже приведена инфографика, опираясь на которую, становится понятен принцип функционирования ударных молотков электрического типа

Зная устройство и принцип работы механизма, остается только взять в руки инструмент, и приступать к работе. Однако если отбойный молоток еще не приобретен, то может возникнуть вопрос его правильного выбора. Чтобы выбрать подходящий вид отбойника, надо учитывать ряд некоторых главных факторов. Для начала разберемся с классификацией пневматических отбойных молотков.

Виды пневматических отбойников и их применение

На рынке строительных инструментов есть много разных агрегатов, которые отличаются не только производителями, но еще и техническими параметрами. Профессионал с легкостью сможет решить, какой лучше купить отбойный молоток, опираясь на технические его параметры. Новичок же может столкнуться с разными вопросами, поэтому немаловажно их сразу развеять.

Отбойники пневматические классифицируют на 2 типа:

1. Объемные — в действие агрегат приводится за счет ускоренного расширения воздуха
2. Турбинные — дополнительно используют энергию сжатого воздуха, вырабатываемой лопастями турбины

Кроме того, пневматические устройства классифицируются по таким параметрам, как энергия и частота совершения ударов:

• До 30 кДж и частотой 45 Гц — применяется при обработке материалов, обладающих средней прочностью
• До 40 кДж и частотой 34 Гц — применяются в общестроительных работах
• До 45 кДж и частотой в 20 Гц — используются исключительно для обработки прочных материалов, и только с расположением инструмента в вертикальном направлении
• До 50 кДж и частотой в 24 Гц — предназначены только для обработки высокопрочных материалов

Аналогичными параметрами силы энергии и частоты совершения ударов обладают электрические, гидравлические и бензиновые отбойники. Еще молотки отбойники классифицируются по весу:

1. От 5 до 6 кг — легкие инструменты, которые нашли свое применение при проведении отделочных и высотных работ. Они относятся к категории бытовых, так как способны они развивать небольшую мощность
2. От 6 до 10 кг — используются профессионалами для разрушения стен и прочих сооружений в горизонтальном удержании инструмента. Вес до 10 кг является приемлемым, поэтому не возникает проблем с эксплуатацией агрегата в строительстве и ремонте
3. До 15 кг — используются только для проведения тяжелых видов работ, например, вскрытие асфальта, бурение бетонных и железобетонных конструкций

Это интересно! Тяжелые виды отбойников обычно совершают 1100 ударов в минуту, а легкие до 4000 ударов в минуту.

Как выбрать отбойный молоток критерии правильного выбора

Выбирая отбойный молоток, надо решить сначала, какой тип привода является оптимальным — пневматический, электрический, гидравлический и бензиновый. Ведь каждый вид имеет свои достоинства и недостатки, взвесить которые надо еще на этапе выбора. Коротко рассмотрим все имеющиеся плюсы и минусы у отбойников разных типов.

Электрические отбойники их плюсы и минусы

Электрические устройства являются самыми распространенными, так как они не требуют применения дополнительного оборудования, как гидравлические и пневматические, а также постоянного контроля наличия топлива, как для бензиновых. К достоинствам электрических устройств относятся:

1. Удобно подключать и пользоваться, так как для работы электрическими устройствами требуется только наличие розетки
2. Просты в уходе и применении
3. Не выделяют вредные вещества, поэтому являются экологически чистыми и безопасными
4. Имеют низкие шумовые показатели, что немаловажно для ударного инструмента

Есть у рассматриваемых устройств и недостатки, на основании которых применение электроинструмента является ограниченным. К таковым недостаткам относятся:

• Необходимость применения переноски или проведение работ в непосредственной близости к розеткам
• Невозможность применения устройств в помещениях с высокой влажностью, а также при проведении работ, где имеется вероятность пожарной и взрывной опасности
• Возможность повреждения кабеля бетонными конструкциями, поэтому при работе следует контролировать его место расположения

Для дома этот вариант подходит лучше всего, если только планируется работы проводить не во влажных и взрывоопасных помещениях.

Достоинства и недостатки бензиновых отбойников

Бензиновый отбойный молоток является автономным по сравнению с остальными, поэтому рационально выбирать такой вид инструмента, когда работы планируется выполнять вдали от цивилизации. Автономность — это его самое большое и главное преимущество. К недостаткам относятся следующие факторы:

1. Шумность
2. Наличие выхлопа
3. Высокая стоимость
4. Необходимость контроля уровня топлива, а также его доливка
5. Требовательность в уходе

Именно за счет такого количества недостатков, инструмент не получил широкого распространения, как например, электрические или пневматические отбойники.

Пневматический отбойный молоток какие есть плюсы и минусы

Отбойники, которые работают на энергии сжатого воздуха, постоянно привязаны к компрессору, что считается самым большим минусом. При этом они имеют простейшую конструкцию, что делает инструмент не только дешевым, но и ремонтопригодным. Итак, достоинствами пневматических отбойников являются:

1. Высокие показатели производительности
2. Работы можно проводить долго и без остановки
3. Экологическая чистота
4. Простота управления

Недостатков у пневматических устройств практически нет, кроме привязанности к компрессору. Если в хозяйстве есть компрессор, то купить можно пневматический отбойный молоток.

Горизонтальные и вертикальные отбойники какой лучше

При выборе отбойника можно столкнуться с тем, что бывают они двух типов по конструкции корпуса — горизонтальные и вертикальные. Что лучше выбрать для работы, надо выяснить, чтобы не пришлось переплачивать. К отличительным особенностям отбойных молотков горизонтального и вертикального способов применения относятся:

1. Горизонтальные устройства — имеют небольшой вес, и предназначаются преимущественно для работ в горизонтальном расположении инструмента. Устройства имеют две рукоятки для удобства удерживания. Конструкция бетонолома напоминает перфоратор бочковой, только отличается по мощности, наличию режимов и конструкции патрона
2. Вертикальные устройства — они принадлежат к категории тяжелых устройств. Имеют две боковые рукоятки, на одной из которых имеется курок. Выбирать такие агрегаты рационально в случае необходимости бурения бетона, асфальта и других поверхностей, удерживая агрегат в вертикальном положении

Зная все отличительные особенности и параметры инструментов, остается последнее — сделать правильный выбор.

Критерии выбора

На начальном этапе выбора отбойника, надо обратить внимание на следующие его особенности:

1. Мощность — для работ по строительству хватает приборов, имеющих мощность до 1,2 кВт, а вот для разрушения кирпича или бетона, лучше выбирать устройства с мощностными параметрами 1,6-2 кВт
2. Вес — чем больше весит инструмент, тем для более сложных работ он предназначен. Для дома хватит устройства, вес которого не превышает 5-10 кг
3. Сила удара — чем больше этот параметр, тем выше производительность
4. Число ударов в минуту — указывается в техническом описании. Маломощные устройства имеют частоту ударов, которая составляет 3500-4000 ударов в минуту

В зависимости от того, какого типа привода выбирается инструмент, надо принять во внимание следующие рекомендации:

• На электрических устройствах должен быть фиксатор курка
• Наличие ограничителя частоты оборотов на холостом ходу
• Система гашения вибраций
• Регулятор частоты ударов в минуту
• Наличие быстрозажимного патрона

Еще надо учитывать стоимость и производителей. Сегодня все известные производители электроинструментов выпускают отбойные молотки. Это такие марки, как Hitachi, DeWalt, Bosch и другие. Чтобы купить отбойный молоток, не понадобится никуда ехать, так как его можно заказать в Цилиндре.

Где можно приобрести хороший отбойный молоток

Для покупки хорошего отбойника вовсе не обязательно ехать в магазин или на рынок, чтобы выбрать инструмент. Заказать его можно с телефона или компьютера, посетив сайт cylinder.com.ua. Выбрать этот интернет магазин стоит по ряду некоторых причин:

1. Много разных моделей отбойных молотков от известных производителей
2. Цена, установленная производителем
3. Быстрая отправка товара
4. Бесплатная доставка, так как стоимость товара более 1000 гривен, а в магазине действует приятное предложение — за покупку на сумму более 1000 гривен мы оплатим доставку за вас
5. Мгновенное начисление бонусов, за которые можно вместе с товаром купить расходные материалы, например, пики, зубило и т.п.

Чтобы оценить все преимущества совершения покупок в интернет магазине Цилиндр, надо посетить каталог, выбрать нужные товары и приобрести их. Если отсутствует возможность приобретения дорогостоящего товара с оплатой его стоимости в полном объеме сразу, тогда у нас действует кредитное предложение. У нас всегда выгодно покупать, и убедитесь в этом лично.

Принцип работы отбойного молотка — техника безопасности, дополнительные материалы

Оглавление:

1. Принцип работы
2. Правила работы молотком
3. Техника безопасности
4. Дополнительные материалы

Принцип работы

Работа гидравлического отбойного молотка основана на принципе преобразования энергии рабочей жидкости — масла, водномасляной эмульсии, нагнетаемых гидравлической станцией, в энергию возвратно-поступательных движений бойка, воздействующего в свою очередь на рабочий орган инструмента – пику, лопатку, зубило.

В качестве рабочей гидравлической станции может быть использована стационарная система промышленного предприятия или шахты, по трубопроводам и шлангам перекачивающая рабочую жидкость. Также могут применяться гидравлическая мобильно-передвижная станция или гидравлическая система строительной машины — экскаватор, погрузчик, любой трактор. В случае использования последних, необходимо проверить диапазон рабочего давления, на который рассчитан молоток.

Основные части молотка:

• корпус, в котором размещены боек-ударник и привод;
• рукоять;
• патрон с пружиной;
• рабочий орган: крепиться в патроне, в зависимости от решаемых задач это разной формы дробильный инструмент, перечисленный выше.

В ходе нагнетания рабочей жидкости в корпус молотка, последняя попадет в специальную камеру, так называемый привод, откуда закачивается внутрь корпуса через распределительный механизм.

При нажатии на рукоятку пусковой золотник смещается и закачанная эмульсия, проходя через кольцевой клапан, заставляет ударный боек двигаться вниз, а масляная эмульсия по каналам пропускается в нижнюю часть корпуса. Там рабочая жидкость быстро впрыскивается под боек, тем самым выдавливая его в верхнюю часть корпуса. Когда боек достигает верхней точки, он открывает отверстия в стволе в нижней части, выпуская отработавшее масло из ствола молотка в шланг обратной подачи на гидравлическую станцию.

В это же время кольцевой клапан занимает положение, при котором масло перестает попадать под боек. Масло попадает в пространство над ним, толкая его вниз.

Боек с ускорением опускается и бьет по пике. Она ударяет по разрушаемому предмету, а затем встает в первоначальное положение, благодаря закрепляющей пружине.

Опускаясь, боек снова обнажает отверстия, имеющиеся в стволе, и отработавшая жидкость выбрасывается из камеры.

И далее начинается новый рабочий цикл. Вот как работает отбойный молоток. Как видим принцип работы гидравлического отбойного молотка не сложнее, чем его устройство.

А вот как работать отбойным молотком, тут будет чуть посложнее. Потому что перед началом его применения в работе положено прочитать технический паспорт и инструкцию по его использованию.

Правила работы молотком

Перед подачей масла в шланг нужно убедиться в том, что параметры рабочего давления, на которые предназначен молоток, соответствуют тем показателям, которые выдаются в шланг от нагнетательной станции – компрессора. Излишнее давление выше рабочего у молотка может привести к преждевременному износу бойка от более сильных ударов пики при обратных ударах.

Необходимо следить за тем, чтобы инструмент не перегревался во время работы.

Техника безопасности при работе отбойным молотком

Работу отбойным молотком следует поручать лицам, которые старше 18 лет, не имеющим противопоказаний по вибрации.

Работа с вибрационным инструментом требует защитных мероприятий для работника:

• использование виброрукавиц,
• перерывы в работе по 15 мин не позже, чем через два часа.

В случае дробления породы, или ударов по бетону, который разлетается в процессе деструкции на мелкие кусочки, необходимо предусмотреть на лице работника защитную маску.

Соединения шлангов должны выполняться через надежные штуцеры с обжимным кольцом, исключающие отрыв шланга.

Нельзя допускать работу инструмента вхолостую.
Нажим на инструмент следует производить плавно, без резких движений.

Не забывайте проверять исправен ли молоток и все шланговые соединения до начала работы и после ее окончания. Как правильно присоединить шланги всегда можно посмотреть подсказку в паспорте на модель молотка, не поленитесь изучить перед началом запуска. В ходе работы всегда следите за уровнем рабочего давления на рабочей станции, система шлангов должна быть герметична, во избежание падения рабочего давления и слишком большого расхода дорогостоящего масла. Следите, чтобы рабочий орган был всегда в заточенном состоянии. Сколько может проработать пика, даже тупая, но при этом исполняя все, что от нее требуется, никто не замерял, но ресурс молотка это точно не продлит. Потому что более тупой инструмент имеет и увеличенную отдачу, со всеми вытекающими последствиями.

При соблюдении этих основных, необременительных в общем-то правил, но обязательно в соответствии с рекомендациями производителя по техническому обслуживанию, ваш отбойный молот прослужит вам долгие годы.

Дополнительные материалы

• Характеристики отбойных молотков
• Лучшие отбойные молотки

Отбойный молоток, происхождение, типы, использование и меры безопасности

1. Ферровиал
2. СТЕРЖЕНЬ

Отбойный молоток — это ударно-сверлильный станок , которым вручную управляет человек, который обычно держит его вертикально на поверхности, подлежащей бурению.

Каково происхождение отбойных молотков?

Отбойный молоток был создан в ответ на нужен , преобладавший в добыче полезных ископаемых в середине 19 века . До их создания паровые машины применялись для бурения шахт, но это влекло за собой большие неудобства и риски.

Паровые машины требуют огня , а полученный дым плохо сочетается с теснотой и отсутствием вентиляции подземных шахт. Источник пара также должен был находиться недалеко от места, где работала машина, поскольку пар нельзя было перевозить без значительных потерь. Копание шахт также часто выделяло горючие газы , такие как метан, которые быстро проникали в туннели, поэтому пламя в непосредственной близости значительно увеличивало риск взрыва и пожара .

Так появились первые модели пневматических молотов. Сжатый воздух мог путешествовать на относительно большие расстояния без потери энергии, а при выпуске он помогал вентилировать туннели. Конечно, экономический потенциал этих инструментов быстро привел к последовательному запуску патентов , а также к усовершенствованию конструкции и производству других разновидностей.

Другими областями, где широко использовались отбойные молотки, были строительство туннелей и железнодорожных путей.

Какие типы отбойных молотков существуют?

• Пневматический молот: работает со сжатым воздухом , который наполняет поршень, толкая головку молотка. Воздух поступает из отдельной машины, называемой 9.0009 компрессор , который соединен с рукояткой молота через вентиль.
  Этот тип молотка можно сочетать с различными аксессуарами , такими как зубила и дрели, для более эффективного выполнения различных работ.
  Пневматический молот предпочтительнее использовать на горизонтальных поверхностях , учитывая, что его форма, размер и вес не идеальны для вертикальных работ.
• Гидравлический молот: работает по тому же физическому принципу, что и гидравлический молот, но использует 9Гидравлическая жидкость 0009 вместо сжатого воздуха. Обычно он используется вместе с другой машиной , такой как трактор, погрузчик с бортовым поворотом, экскаватор-погрузчик и т. д.
  Хотя он используется на горизонтальных поверхностях, это идеальный тип молота для работы на вертикальных поверхностях , поэтому он предпочтительнее. в добыче полезных ископаемых. Его нынешняя конструкция все еще очень похожа на первые гидравлические молоты конца 19 века.
  Этот тип молота можно разделить на:
  • Высокое давление , в котором используется мембранный аккумулятор давления.
  • Высокое давление плюс газ , который имеет аккумулятор азота.
  • Давление газа .
  • Низкое давление .
• Электромолоток: меньше, требует меньше специализации для использования и имеет более ограниченную мощность. Он обычно используется для более домашних работ .

Для чего нужен отбойный молоток?

Обычно используется для:

• Разбивание тротуара.
• Проделывание больших отверстий.
• Снос стен или небольших конструкций.
• Разрыхление затвердевших грунтов.
• Бурение горных пород.
• Вскрытие каналов для труб и проводки.
• Демонтаж керамических покрытий.

Какие меры безопасности следует соблюдать при работе с отбойным молотком?

Несмотря на то, что отбойные молотки относительно небольшие, требуется много мер безопасности из-за того, что оператор обычно подвергается опасности. Для использования отбойного молотка необходимо следующее:

• Защитная обувь с усиленным носком.
• Защитные очки .
• Противодетонационный шлем .
• Антивибрационные рабочие перчатки .
• Звукозащита.
• Маска с механическим фильтром.

Какие последствия для здоровья может иметь постоянное использование отбойного молотка?

Длительное использование отбойного молотка, особенно пневматического, может привести к различным проблемам со здоровьем. Основные из них:

• Синдром Рейно: сосудистое заболевание, поражающее пальцы рук, у операторов отбойных молотков. Вызывает онемение, покалывание, ощущение холода, судороги, изменение цвета кожи (на бело-синий).
• Синдром запястного канала: запястный канал — это канал, через который нервы входят в руку. Когда нерв воспаляется — например, из-за небольшой постоянной травмы, вызванной вибрацией отбойного молотка, — нервы сдавливаются внутри запястного канала, вызывая боль, слабость, онемение, покалывание и повышенную чувствительность к холоду.
• Звон в ушах: постоянное восприятие шума в одном или обоих ушах. Это не звуки, исходящие извне: это внутреннее состояние, которое, среди прочего, может быть вызвано длительным воздействием громких звуков, таких как высокие децибелы от отбойного молотка.

Гугл игры Магазин приложений

• Ресурсы
• Связаться с нами
• СТЕРЖЕНЬ

• Доступность
• Официальное уведомление
• Политика конфиденциальности
• Политика в отношении файлов cookie

• Твиттер
• Линкедин
• Фейсбук
• Инстаграм
• ТИК Так
• Пинтерест
• YouTube

Что такое отбойный молоток [Как он работает?]

На строительных и сносных площадках требуются разнообразные инструменты. Одним из самых известных из этих инструментов является отбойный молоток.

Отбойный молоток — это устройство для разрушения , используемое профессионалами для разрушения различных твердых и жестких материалов. Материалы обычно разбиваются, чтобы можно было залить новые материалы на место.

В этом руководстве ниже мы познакомим вас со всем, что вам следует знать об отбойном молотке, в том числе о том, как он работает, как его использовать и о различных типах. Итак, без лишних слов, давайте приступим прямо к делу!

Для чего используется отбойный молоток?

Отбойный молоток использует ударное действие для разрушения твердых материалов, таких как асфальт, бетон и камень. Конечно, вы также можете резать даже более твердые или более мягкие материалы, такие как дерево, но процесс резки таких материалов будет не таким эффективным.

Механизм ударного устройства зависит от размера и конструкции инструмента. Он работает за счет гидравлики, электромеханической силы или сжатого воздуха.

Существуют также меньшие варианты отбойного молотка, которые выполняют более или менее аналогичную функцию. К ним относятся отбойный молоток, перфоратор и комбинированная дрель.

Вот некоторые из стандартных применений отбойного молотка:

• Используется при добыче полезных ископаемых, а также при строительстве туннелей, так как он может разрушать камни более эффективно, чем обычные инструменты для копания.
• Используется при ремонте дорог. Например, пневматический отбойный молоток разбивает старый бетон или асфальт на дороге, чтобы можно было уложить новый материал.
• Используется для работ по сносу, так как может разрушать скальные пласты в больших масштабах.

Как работает отбойный молоток?

Принцип работы отбойного молотка прост; он включает многократное приложение ударной силы к материалу, который необходимо разбить. В зависимости от источника питания отбойного молотка способ приложения этой силы может различаться.

Если мы более подробно рассмотрим работу отбойного молотка, то увидим, что к его концу прикреплена насадка (обычно большое долото), которая перемещает его вперед и назад, производя ударный удар. При повторном ударе соответствующий материал распадается на более мелкие кусочки, которые вы можете удалить.

Стоит отметить, что сила человека играет огромную роль в правильном функционировании отбойного молотка. Также использование отбойного молотка ограничено, когда нужно разбить вертикальные поверхности, например стену; именно здесь отбойные молотки, установленные на буровой установке, особенно полезны.

Типы отбойных молотков

Как вкратце упоминалось выше, отбойные молотки можно разделить на два типа: ручные и стационарные. Отбойные молотки, устанавливаемые на буровой установке, больше и мощнее, чем их ручные части, и обычно используются, когда последнее становится непрактичным.

Ручные и стационарные отбойные молотки можно разделить на три типа: электрические, пневматические (использует сжатый воздух) и гидравлические.

Электрический отбойный молоток

Электрические отбойные молотки относятся к категории ручных отбойных молотков. Они приводятся в действие электродвигателем, который заставляет кривошип вращаться, тем самым перемещая долотообразную часть отбойного молотка. Электрический отбойный молоток содержит два поршня – приводной и свободный.

Этот инструмент работает с кривошипом, перемещающим поршень назад и вперед в одном и том же цилиндре, хотя этот поршень никогда не соприкасается с поршнем свободного хода. Вместо этого происходит то, что сжатый воздух, выходящий из приводного поршня, приводит поршень в движение и ударяет по ударнику, заставляя его сжимать долото.

Благодаря небольшому размеру, компактной конструкции и универсальности электрические отбойные молотки просты в обращении и используются для работ по сносу зданий. Однако им может потребоваться относительно больше времени, чтобы разбить твердые материалы на части.

Пневматический отбойный молоток

Пневматический отбойный молоток, также называемый пневматической дрелью или молотком, намного больше электрического отбойного молотка. Он приводится в действие сжатым воздухом, поступающим от воздушного компрессора, который, в свою очередь, приводится в действие дизельным двигателем.

В более старых вариантах пневматического отбойного молотка использовался поршневой компрессор с центробежной муфтой, что означало, что инструмент работал либо на полной скорости, либо на холостом ходу при включенном питании. Напротив, современные варианты пневматического отбойного молотка приводятся в действие роторным компрессором. В результате эти варианты намного крупнее, мощнее и долговечнее, чем их старые аналоги.

Гидравлический отбойный молоток

Гидравлические отбойные молотки довольно большие; следовательно, они обычно устанавливаются на буровой установке. Благодаря этому их можно использовать как на горизонтальных, так и на вертикальных поверхностях. Однако гидравлическая система, которую они содержат, более эффективна и меньше, чем пневматические системы.

Гидравлический отбойный молоток использует гидромолот, прикрепленный к гидравлическому двигателю, помещенному внутри герметичной системы молота. Герметичная система молота приводит к разделению, что является обязательным из соображений безопасности, поскольку при наличии прямого соединения удар молота может повредить насосную систему. Поэтому вместо этого для подачи жидкости для процесса удара используется гидравлический шланг.

Двигатель транспортного средства с молотом является источником энергии, обычно газовым или дизельным.

Соображения безопасности

Отбойный молоток — это мощное устройство, которое может представлять определенную опасность для вашего здоровья, если им пользоваться неосторожно. В результате, это было связано с различными синдромами в прошлом. Именно по этой причине на строительных и сносных площадках существуют правила, определяющие, как долго человек может пользоваться ручным отбойным молотком.

• Во-первых, отбойный молоток при работе издает высокочастотный шум. Таким образом, для предотвращения потери слуха необходимо использовать беруши.
• При длительном использовании отбойного молотка вы рискуете повлиять на подвижность пальцев — синдром, называемый синдромом Рейно.
• При длительном использовании отбойного молотка возникает риск повреждения нервов пальцев и рук. Целостность кровеносных сосудов также может быть нарушена. В тяжелых случаях приходится ампутировать пальцы.

Часто задаваемые вопросы

Сколько весит отбойный молоток?

Отбойные молотки различаются по весу. Например, электрический отбойный молоток может весить около 40 фунтов, а пневматический отбойный молоток может весить более 75 фунтов.

Что отбойный молоток делает с вашим телом?

Как и любой ручной инструмент, который вибрирует, отбойный молоток подвергает ваше тело тряске и пульсации, что может повлиять на кровообращение в ваших руках и пальцах. Это, в свою очередь, приводит к опасностям, упомянутым в этом руководстве.

Почему отбойные молотки такие громкие?

Громкий шум от отбойных молотков исходит от внутренних частей, а не от сверла, ударяющего по тротуару. Например, в пневматическом отбойном молотке поршень ударяет по ударной пластине около 1800 раз в минуту.
