Масляный насос — типы конструкций и принцип работы

Каждая силовая установка автомобиля состоит из механизмов и системы, выполняющие определенные функции. И, пожалуй, одной из самых важных является система смазки. Она обеспечивает подачу смазочного материала между сопряженными элементами узлов и механизмов, снижая трение между ними, отводя тепло и продукты износа.

Практически на всех авто используется комбинированная смазка, обеспечивающая смазывание поверхностей под давлением, а также путем разбрызгивания. То есть, к одним сопряженным элементам смазочный материал поступает принудительно, а другие смазываются во время самотечного прохода масла по поверхностям.

При всей своей важности данная система состоит из небольшого количества элементов – поддона, к котором располагается смазочный материал, маслозаборника, насоса, фильтра, каналов для подачи масла к трущимся поверхностям.

Типы, особенности конструкции масляного насоса

1. ведущая шестерня 2. корпус насоса 3. всасывающий канал 4. ведомая шестерня 5. ось 6. нагнетательный канал 7. разделительный сектор 8. ведомый ротор 9. ведущий ротор

Самым важным элементом в данной системе является масляный насос. Этот узел обеспечивает нагнетание масла в каналы, которое дальше поступает к узлам и механизмам. Поскольку часть составных элементов мотора смазываются принудительно, то смазочный материал должен подаваться под давлением. К тому же ряд элементов, нуждающихся в смазке путем разбрызгивания, расположены достаточно высокого относительно самого насоса (пример – распредвал, установленный в головке блока цилиндров), и масло еще нужно подать к нему по каналам, что невозможно без создания давления, которое обеспечивает движение смазки к высоко расположенным элементам.

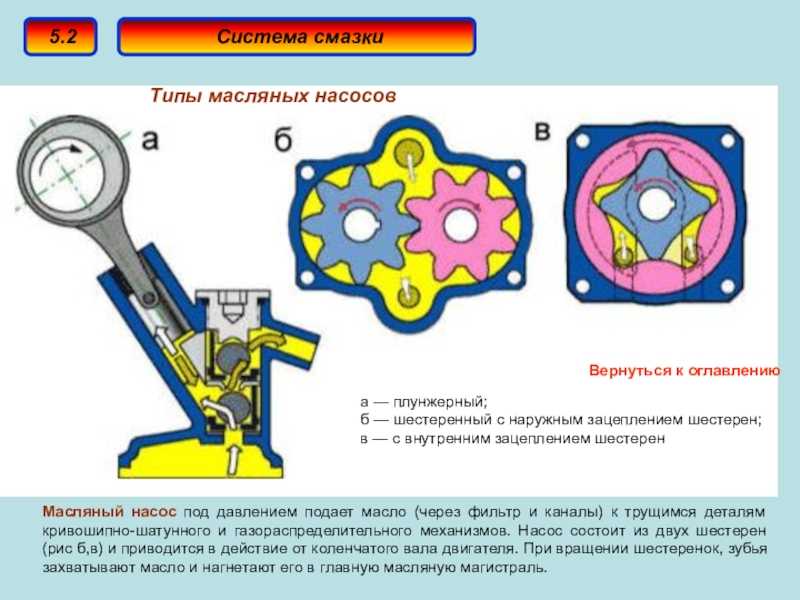

На автомобилях используется несколько типов масляных насосов:

1. Шестеренчатые;
2. Роторные;

При этом каждый из типов включает несколько видов, отличающихся между собой конструкцией. Так шестеренчатые насосы бывают с внешним и внутренним зацеплением.

Видео: Система смазки двигателя

Шестеренчатый насос с внешним зацеплением

1. ведомая шестерня 2. всасывающий канал 3. ведущая шестерня 4. приводной вал 5. нагнетательный канал 6. ось ведомой шестерни

Насос с внешним зацеплением состоит из двух шестерен, установленных в корпусе. Взаимодействуют они между собой благодаря зацеплению зубьев, расположенных на внешней стороне. Одна из шестерен является ведущей и приводиться в движение она может от коленчатого или распределительного валов. Вторая шестерня является ведомой и вращается она за счет зацепления.

В корпусе имеются два канала – подающий и отводящий. Подающий соединен с маслозаборником второй конец которого опущен в поддон с маслом. Отводящий же канал соединен с магистралями, которые подают смазочный материал к трущимся поверхностям.

Работает такой насос по простому принципу: масло из подающего канала поступает в зону зацепления шестерен, захватывается зубьями и нагнетается в отводящий канал. Таким образом обеспечивается давление в системе.

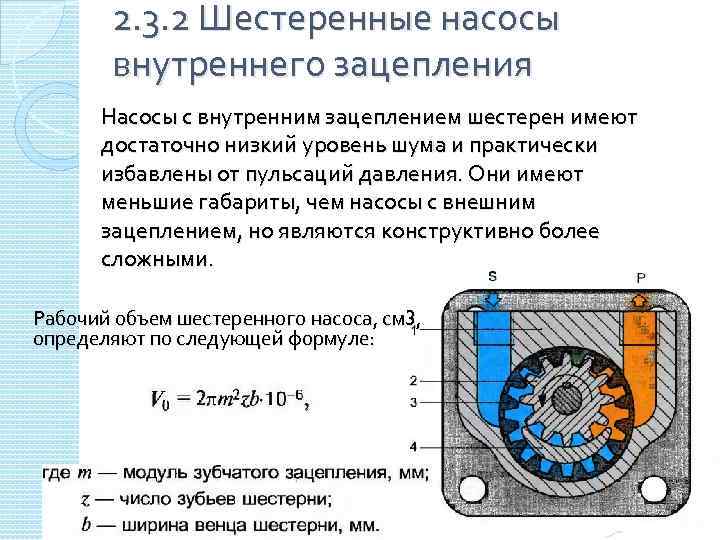

Шестеренчатый насос внутреннего зацепления

Шестеренчатый насос с внутренним зацеплением имеет несколько иную конструкцию. В корпус насоса помещено тоже две шестерни, но одна находится внутри второй. Внутренняя шестерня является ведущей и зубья у нее расположены с внешней стороны. Ведомая же шестерня – внешняя и зубчатый сектор у нее сделан с внутренней стороны. Причем оси этих шестерен не совпадают, поэтому с одной стороны между ними образуется полость в виде серпа, в которую помещен серповидный разделительный сектор. Причем начало этой полости располагается возле подающего канала, а конец – у выпускного.

Работает этот насос так: при вращении масло из подающего канала благодаря образующемуся зазору в начале образования полости между шестернями попадает между зубьями ведомого элемента. Поскольку она получает вращение от ведущей шестеренки, масло перемещается в сторону выпускного канала внутри полости, а разделительный сектор отсекает лишнюю смазку и предотвращает перетекание его между зубьями.

За разделительным сектором объем полости уменьшается, поскольку она заканчивается и появляется зона начала зацепления шестерен. В этой зоне масло сжимается зубьями, но в этот момент масло проходит место расположения выпускного канала в которое оно уже под давлением выходит.

Ещё кое-что полезное для Вас:

• Почему двигатель расходует масло («жор» масла)
• Что такое компрессия двигателя и как ее измерять?
• Почему греется двигатель: причины перегрева и к чему это может привести

Видео: Масляный насос vw, audi, skoda, seat — замеры износа, снятие, разборка и редукционный клапан

Особенности данного типа насосов

Шестеренчатый насос с внешним зацеплением на автомобилях сейчас практически не применяется, поскольку второй тип – с внутренним зацеплением, при той же производительности имеет значительно меньшие размеры, но конструктивно он сложнее.

Особенностью этих насосов является то, что они является нерегулируемыми. То есть, давление смазочного материала напрямую зависит от скорости вращения приводного вала. К примеру, на холостом ходу давление масла меньше, чем на средних и высоких оборотах, поскольку коленчатый или распределительный валы, от которых осуществляется привод, имеют небольшие обороты.

Вместе с тем, контроль за давлением масла все же осуществляется, поскольку его избыток может привести к выдавливанию сальников и уплотнителей. Регулировка выполняется благодаря установленному перепускному клапану в корпусе насоса. Представляет он собой подпружиненный поршень, установленный в канал, соединяющий выходную магистраль с поддоном. Работает он достаточно просто – при превышении давления свыше определенного значения, масло преодолевает усилие пружины и толкает поршень, из-за чего его канал открывается и начинает стекать в поддон. Как только давление упадет, пружина возвращает поршень на место.

Роторный тип масляного насоса

1. всасывающая полость 2. масло 3. внешний ротор 4. нагнетательная полость 5. приводной вал 6. внутренний ротор

Роторный масляный насос по принципу работы схож с шестеренчатым внутреннего зацепления. Но у него рабочими элементами являются не шестерни, а два ротора с лопастями. У него тоже имеется полость нагнетания, которая перекачивает масло, но отсутствует разделительный сектор за ненадобностью. В отличие от зубьев лопасти захватывают больше масла, что позволяет его закачивать в систему в требуемом количестве. На автотранспорте применяются как нерегулируемые, так и регулируемые роторные насосы.

Их достоинством помимо компактных размеров, является уменьшенный отбор мощности от двигателя.

Нерегулируемый вариант работает по тому же принципу что шестеренчатые, то есть для поддержания давления в заданном диапазоне используется перепускной клапан.

Регулируемый же тип насоса обеспечивает поддержание определенного значения давления на любых режимах работы двигателя. Достигнуто это благодаря использованию дополнительного компонента в конструкции – подпружиненного подвижного статора. В результате этого роторы помещены в него, а сам статор – в корпус насоса.

Регулируемый тип масляного насоса роторного типа
1. нагнетательная полость 2. внешний ротор 3. внутренний ротор 4. регулировочная пружина 5. всасывающая полость 6. приводной вал 7. подвижный статор А — Сторона нагнетания Б — Сторона всасывания

Его задача – изменение объема нагнетательной полости, имеющейся между роторами. А работает все так: на малых оборотах, когда давление недостаточно, пружина смещает статор, увеличивая объем, что приводит к перекачке большего количества масла, из-за чего давление возрастает.

При высоких же оборотах, когда давление повышается, масло начинает преодолевать усилие пружины и из-за чего статор отходит и пространство уменьшается, от этого снижается количество закачиваемого масла. Таким образом, за счет перемещения ротора и уменьшения-увеличения нагнетательной полости удается поддерживать давление в строго определенном значении.

Видео: Неисправности масляного насоса Volswagen-B3

Основные неисправности

Конструкция масляного насоса, к какому типу бы он не относился, сравнительно простая, что обеспечивает ему надежность и длительный ресурс. И все же неисправности у него бывают, точнее она одна – снижение производительности, что приводит к падению давления в системе. А это уже может привести к более серьезным поломкам, поскольку узлы, которые недостаточно смазываются, начинают интенсивно изнашиваться из-за масляного «голодания». Произойти же это может по разным причинам.

1. Первая из таких не относится к насосу, но приводит к негативным последствиям в его работе – закупорка сетки маслоприемника продуктами износа и грязью. В результате этого масло в недостаточных количествах поступает к насосу. Устранить такую неисправность несложно – достаточно снять поддон и маслоприемник, после чего тщательно очистить и промыть сетку.
2. Проблема с падением давления может произойти из-за износа составных частей насоса или длительной его работы с маслом, в котором имелось большое количество загрязняющих элементов.
   Результатом этого является образование и увеличение зазоров между деталями насоса. Из-за этого через эти зазоры смазочный материал просто перетекает внутри нагнетающей полости и шестерни или роторы не способны его захватить, чтобы выполнить нагнетание в магистраль. В большинстве случаев работоспособность системы смазки восстанавливается путем замены изношенных элементов или узла в целом.
3. Проблемы может создать и перепускной клапан. Из-за грязи он может заклинить в открытом положении, и масло будет постоянно перетекать в поддон. Устраняется такая неисправность разборкой и промывкой насоса и его каналов.

В целом же, чтобы насос проработал долго и не доставлял проблем достаточно всего лишь своевременно менять смазочный материал и фильтрующий элемент, чтобы поддерживать чистоту в системе смазки.
