Принцип работы краскопульта: Устройство, принцип работы, регулировка и ремонт основных неисправностей краскопульта

Содержание

Краскопульт с нижним и верхним бачком 🦈 avtoshark.com

Механизм может работать за счет встроенного электромотора или от компрессора, подающего в пульт сжатый воздух. Принцип действия заключается в подаче лакокрасочного материала через сопло, которое дробит и распыляет раствор. Форму (область) распределения краски называют факелом.

Аэрозольная методика превратила покраску автомобиля в более качественную, но при этом относительно простую процедуру. Достаточно учитывать особенности принципа работы краскопультов с нижним и верхним бачками.

Принцип действия устройства

Краскопульт — особый инструмент, предназначенный для быстрого и равномерного окрашивания.

Широко используется:

при строительстве и реставрации;
для окрашивания автомобильных деталей и кузова.

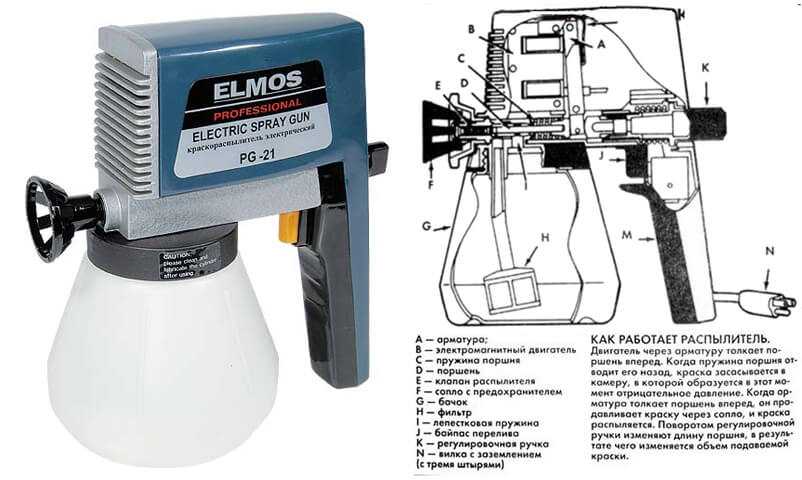

Электрический краскораспылитель

Краскопульт преобразует электрическую энергию в пневматическую силу. Мощность и вес устройства определяют спектр основных возможностей:

типы краски, с которыми можно работать;
сфера применения — области, подходящие для окрашивания.

Узкоспециализированные модели отличаются крупными габаритами. Вес отдельных краскораспылителей может достигать 25 кг.

Вместо сжатого воздуха конструкция использует давление встроенного насоса. В основе конструкции лежат возвратно-поступательные движения.

Пружины запускают поршень, который обеспечивает:

поступление лакокрасочного материала (ЛКМ) из бака в устройство;
очищение с помощью фильтра;
сжатие и выталкивание краски с последующим распылением.

Электрические краскопульты снабжены индикаторами расхода. Дополнительные регуляторы позволяют контролировать параметры:

толщину слоя;
область нанесения.

Электрические модели не используют воздушный поток, что исключает измельчение красящих капель в момент распыления. При всем удобстве и простоте покрытие уступает пневматике. Недостаток частично компенсируют комбинированные варианты.

Пневматический краскопульт

Конструкция основана на разделенном канале. Работающий компрессор подает внутрь механизма сжатый воздух. Нажатие на курок «пульта» отодвигает защитную заслонку и освобождает путь для краски. В результате поток сталкивается с ЛКМ и разбивает состав на мелкие частицы, обеспечивая равномерное покрытие.

Существует 2 типа смешивания красящего вещества:

внутри устройства, в момент подачи краски из баллончика;
снаружи краскопульта, между выступающими элементами воздушной головки.

В целом процесс распыления повторяет принцип действия обычного аэрозоля. Хотя пневматический краскопульт с нижним бачком работает немного иначе, чем при подаче краски сверху или сбоку.

Как работает пневматический краскопульт

Курок краскораспылителя отвечает за клапан, который контролирует подачу воздуха. При длительном нажатии:

сжатый поток поступает в механизм и начинает отодвигать иглу, перекрывающую дюзу;
изменение внутреннего давления заставляет краску пройти через фильтр и попасть в канал (цилиндр или диафрагму) устройства;

происходит смешивание ЛКМ с воздухом и последующее распыление мелкодисперсных частиц.

Принцип работы краскопульта с верхним бачком основан на силе тяжести. Под действием гравитации краска сама течет вниз. Другие конструкции используют разницу давления внутри устройства и бака. При этом во всех моделях за мощность подачи отвечает дополнительный стержень, расположенный с внутренней стороны дюзы.

Особенности и схема работы моделей

Производители предоставляют широкий выбор краскораспылителей.

Различные марки могут отличаться:

внешним дизайном;
положением емкости;
механизмом действия;
диаметром дюзы;
используемыми материалами;
областью применения.

Какой краскопульт лучше для — с нижним бачком или с верхним — определят особенности покраски авто. Не менее важно учитывать область, с которой придется работать. Отдельные модели без проблем покрасят кузов, а другие хорошо показывают себя лишь на малых или ровных поверхностях.

Краскопульт с верхним бачком

Пневматический краскопульт с верхним бачком работает по аналогии с другими моделями.

Принципиальным отличием выступают 2 момента:

расположение и крепление емкости;
способ подачи краски.

Для бака используют внутреннее или наружное резьбовое соединение. На клапан дополнительно устанавливают фильтр «солдатик». Сама емкость может быть изготовлена из металла или пластмассы. Оптимальный объем ЛКМ — 600 мл.

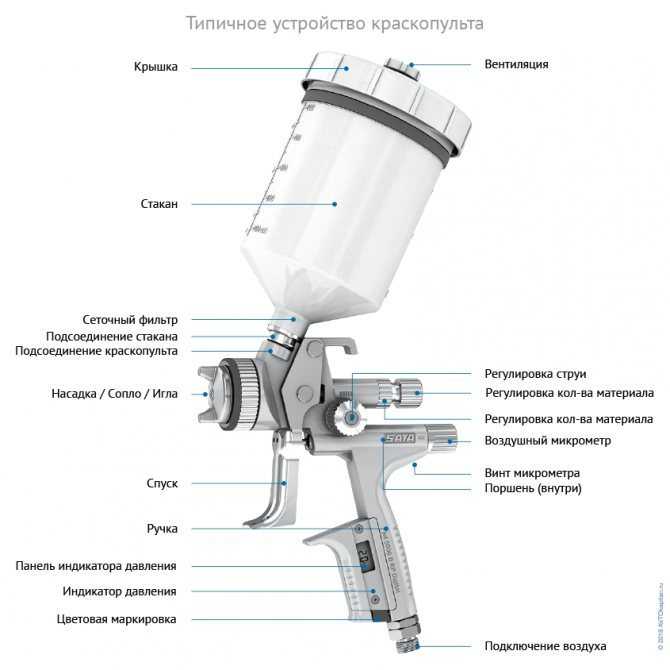

Устройство краскопульта

Микрометрические регулировочные винты позволяют контролировать:

расход материала;
форму факела.

Схема принципа работы пневматического краскопульта с верхним бачком основана на сочетании гравитации и сжатого воздуха.

Краска стекает из перевернутой емкости, после чего попадает к распыляющей головке. Там сталкивается с потоком, который измельчает и направляет ЛКМ.

Краскопульт с нижним бачком

Модель ориентирована на строительно-отделочные работы. Этот тип краскораспылителя применяют преимущественно для покраски вертикальных и относительно ровных поверхностей.

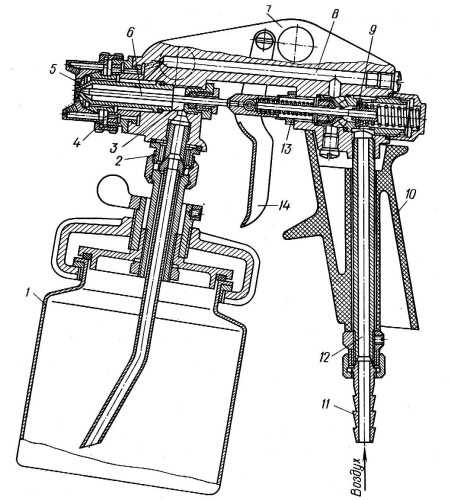

Устройство краскопульта

Схема принципа работы краскопульта с нижним бачком:

при прохождении воздуха через механизм уменьшается давление в контейнере;
резкое движение над горлышком емкости провоцирует выталкивание краски;
сжатый воздух направляет жидкость к соплу, параллельно разбивая ее на мелкие капли.

Особенности работы краскопультом

Одна из особенностей модели представлена методикой распыления. Дело в том, что бачок нежелательно наклонять в стороны или переворачивать. Наиболее качественное покрытие выходит, если покраска происходила под прямым углом.

С боковым бачком

Краскопульты с боковым креплением емкости относят к оборудованию для профессионального использования. Это относительно новый формат, также называемый поворотным распылителем.

Распылитель краскопульта

Модель использует принцип работы механизмов с верхним бачком. Разница лишь в том, что здесь покрасочный состав поступает в сопло сбоку. Емкость присоединяют к устройству особым креплением, позволяющим вращать бачок на 360°. Это довольно удобно, но ограничивает объем краски до 300 мл.

Какой тип краскопульта лучше для покраски авто

Покраску авто краскопультом с нижним бачком усложняет принцип работы устройства. Сопло обеспечивает четкий факел только при распылении под прямым углом к вертикальной поверхности. Так что модели с креплением емкости снизу в автосервисе, если и применяют, то крайне редко.

Для машины лучше подобрать пневматический краскораспылитель с верхним бачком. По сравнению с электрическими аналогами, он гарантирует экономный расход и хорошее покрытие. Из бюджетных марок популярностью пользуется ЗУБР. При выборе дорогостоящих моделей желательно ориентироваться на видео, обзоры и отзывы реальных покупателей.

Вакуумные бачки для краскораспылителей

Вакуумный бачок состоит из 2 элементов:

жесткая туба для защиты;
мягкий контейнер с краской.

По мере расхода красящего раствора емкость деформируется и сжимается, сохраняя вакуум.

Применение такого бачка значительно упрощает процесс, позволяя распылять краску:

под любым углом;
вне зависимости от расположения механизма.

Единственный момент связан с необходимостью установки переходника. Для краскопульта с верхним или боковым креплением понадобится дополнительная резьба, обеспечивающая нормальную работу устройства.

Советы и возможные неполадки

Перед окрашиванием желательно убедиться в отсутствии повреждений:

запустить компрессор с частично заполненной емкостью и протестировать краскораспылитель;
проверить положение регуляторов, а также устойчивость креплений и шланга.

Возможные проблемы, связанные с неисправностью бачка:

Протечка бачка в месте крепления емкости с устройством.

Для обеспечения герметичности устанавливают новую прокладку. За неимением материала можно использовать кусочек капронового чулка либо другой ткани.
Попадание воздуха в бачок. Частая неполадка вызвана слабо затянутыми креплениями или испорченной прокладкой, а также деформацией сопла либо распыляющей головки. Требует замены поврежденного элемента.

Помните, что пневматический краскопульт с нижним бачком корректно работает, только если держать его прямо. При наклонах инструмент начинает неравномерно «плеваться» краской и быстро засоряется.

Кроме того, густые составы для распыления не подходят. В большинстве случаев краску перед применением нужно смешать с растворителем, следуя инструкции производителя. А проверять качество нанесения желательно на куске фанеры, металла или ватмана.

Читайте также: Как убрать рыжики с кузова автомобиля ВАЗ 2108-2115 своими руками

Вид струи краскопульта

На этапе проверки происходит настройка основных параметров:

нижний винт отвечает за силу воздушного потока;
регулятор над рукояткой контролирует расход краски;
верхний винт определяет форму — вращение вправо округляет факел, а при повороте влево формируется овал.

Сразу после окончания процесса краскопульт нужно прочистить. Остатки состава сливают в чистую емкость. Устройство должно работать до тех пор, пока из дюзы не перестанет выходить краска. Потом в бачок заливают подходящий растворитель и вновь зажимают курок. Детали устройства очистятся по мере прохождения раствора. Но в конце прибор все равно потребуется разобрать. И каждую деталь промыть мыльным раствором.

Устройство и принцип работы краскопульта

Приветствую Вас на блоге kuzov.info!

В этой статье рассмотрим, как работает пневматический краскопульт.

Базовая функция покрасочного пистолета заключается в расщеплении краски на тысячи миниатюрных капель и придание им направленной скорости. Чтобы это было возможным, механизмы и компоненты, из которых состоит краскопульт, должны работать слаженно, в унисон.

Понимание принципа работы краскопульта поможет распознавать и устранять проблемы при распылении, а также лучше разобраться в его регулировках и настраивать пистолет со знанием дела.

Как работает пневматический краскопульт?

В краскопульте есть два разделённых канала: один для воздуха, другой для краски. При нажатии курка, сначала задействуется воздух, а потом отодвигается игла и начинает выходить краска. Таким образом, краска проходит через сопло и сразу взаимодействует с воздухом. В большинстве современных краскопультах, которые применяют в кузовном ремонте, смешивание краски с воздухом происходит снаружи покрасочного пистолета, между двумя выступающими частями воздушной головки (краскопульты с внешним смешиванием).

Что происходит, когда курок краскопульта нажимается? Курок действует в двух стадиях. При начальном нажатии на курок открывается воздушный клапан, через который идёт сжатый воздух. Если продолжать нажимать на курок, то начнёт отодвигаться назад игла, позволяя лакокрасочному материалу течь через дюзу.

Если курок начать отпускать, сначала прекращается поток краски, а потом перестаёт идти воздух. Таким образом, задержка распыления краски, при начальном нажатии на курок, обеспечивает распыление краски сформированным факелом. Также и при отпускании курка, краска перестаёт распыляться, оставляя след полностью сформированного факела.

Что собой представляют краскопульты с внешним смешиванием. В этих покрасочных пистолетах смешивание воздуха с краской происходит снаружи воздушной головки. Они используются для распыления всех видов лакокрасочных материалов.
A — Воздушная головка, B — Окрасочная головка с соплом, C — Игла, D — Пружина, возвращающая иглу, после отпускания курка, E — Регулятор подачи краски, который ограничивает отодвигание иглы, при нажатии на курок краскопульта.

Принцип работы

Электрический краскопульт функционирует за счет преобразования электричества в пневматическую энергию. Краска под действием повышенного давления направляется из бачка к распылителю, который распределяет ее по поверхности.

Конструкция работы электрического краскопульта

Емкость для лакокрасочного состава располагается либо над устройством (слив), либо под ним (подсос). В результате нажатия на рычаг аэрограф пропускает через себя сжатый воздух. Если нажать сильнее, то произойдет сдвиг иглы, и поток краски сократится. Иными словами, чем выше давление воздуха, тем менее интенсивно лакокрасочный материал покидает распылитель.

Для различных консистенций краски существуют отдельные виды краскораспылителей. К примеру, для густых красок используются аппараты с более значительным выходным отверстием, чем для жидких. Объем поступления краски контролируется при помощи так называемого факела распыла. Показатель рабочего давления также зависит от вида лакокрасочного материала. Регулирование подачи воздуха осуществляется благодаря специальному винту.

Любой краскопульт оснащен так называемым пистолетом. Это устройство при помощи дюзы образует факел в результате смешивания следующих компонентов:

Воздуха под высоким давлением, который подается из компрессора.
Рабочего состава (лака, грунтовки или краски), соответствующего допустимым параметрам вязкости.

Во внутренней части пистолета воздух разделяется на два потока, один из которых направляется по центру, а второй – по периферии. Все электропульверизаторы оснащаются тремя контроллерами, которые позволяют задать необходимый режим работы:

Конструктивные элементы электрического краскопульта со шлангом

Регулировка общей подачи воздуха дает возможность поддерживать баланс между объемом подачи краски и ее формой наложения при определенном скоростном режиме. Если предполагаемый расход краски невелик, краник прикрывается. После этого интенсивность подачи снизится, и краска будет распыляться более аккуратно.
Давление на боковые жиклера на периферии контролируется отдельным винтом. Воздушный поток определяет форму струи лакокрасочного материала: чем сильнее подача воздуха, тем обширнее периметр. Если прекратить давление на боковые жиклера, форма подачи станет округлой. Однако это крайний вариант, поскольку в этом случае сильно возрастет укрывистость покраски, что приведет к потекам.
Расход лакокрасочного материала определяется объемом воздуха, подаваемого по центру электропульверизатора. Чтобы сделать подачу менее обильной, следует немного прикрыть краник.

Краники могут находиться в разных местах, в зависимости от модификации устройства, однако наиболее распространены две схемы:

Регулировочный краник подачи краски располагается на боковой части пистолета. Несколько ниже находится краник общей подачи воздуха.
Краник общей подачи воздуха располагается на конце ручки, возле входного патрубка. Краник, регулирующий ширину струи, находится там же, где и в первом случае, — на боковине пистолета.

Емкости под краску могут быть не только разного размера, но и часто устанавливаются в различных местах. Обычно они занимают свое место в области передней части ствола, что позволяет улучшить параметр всасывания. Применяется два способа подачи лакокрасочного материала:

Самотеком. В этом случае состав устремляется вниз под давлением своей массы. Контролировать расход в данном случае затруднительно, так как он целиком зависит от диаметра выхода из емкости.
Более распространено использование эффекта разряжения. При этом эффекте стремительно двигающаяся воздушная струя образует отрицательное давление под резервуаром с краской, в результате чего состав подсасывается.

Обратите внимание! Основное отличие электрического краскопульта от пневматического — присутствие встроенного компрессора. Достоинство такого устройства в невозможности перегрузки компрессора

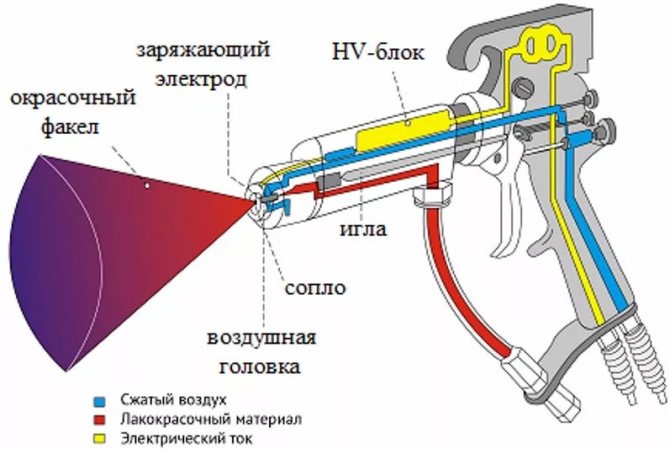

Электростатическая покраска

Отдельно стоит сказать об электростатическом методе окрашивания поверхности. В процессе работы лакокрасочный состав при соприкосновении с электродом, установленным в распылителе, получает отрицательный разряд (до 100 кВт). После распыления краски ее частички по силовому полю устремляются исключительно к окрашиваемой конструкции. Преимущества технологии очевидны: сокращение расхода краски и более аккуратное ее распыление.

Какая функция воздушной головки?

Воздушная головка направляет сжатый воздух к потоку краски, выходящей из дюзы, расщепляет её и формирует факел.

Весь процесс смешивания краски с воздухом, формирования факела и распыления происходит благодаря воздушной головке краскопульта. В ней находятся отверстия определённого размера, через которые проходит воздух и расщепляет краску, выходящую из сопла. Отверстия, расположенные на выступах воздушной головки предназначены для воздуха, который формирует факел распыляемой краски.

Какая функция у сопла и иглы краскопульта?

Они ограничивают и направляют лакокрасочный материал, идущий из пистолета в воздушный поток.

Дюза расположена на окрасочной головке и конструктивно совмещается с воздушной головкой.

Кончик иглы краскопульта помещается внутри сопла. Размер сопла, который должен быть у краскопульта, зависит от вязкости распыляемого материала.

Игла краскопульта имеет клиновидный кончик, который помещается в сопло такой же формы и закрывает подачу краски. Игла имеет связь с курком покрасочного пистолета. Когда курок нажимается до определённого положения, игла отодвигается назад и краска начинает течь через сопло.

В сопле краскопульта есть полость по форме повторяющая кончик иглы краскораспылителя. При отпускании курка иглу толкает пружина, расположенная сзади иглы и кончик иглы входит в полость сопла, закрывая поток краски. На определённой стадии нажатия на курок, игла отодвигается назад, открывая канал для потока краски.

Количество лакокрасочного материала, которое выходит из краскопульта зависит от вязкости материала, давления воздуха и размера дюзы. Для правильного нанесения разных распыляемых материалов (с разной вязкостью и размером частиц) рекомендуется применять дюзы разных размеров.

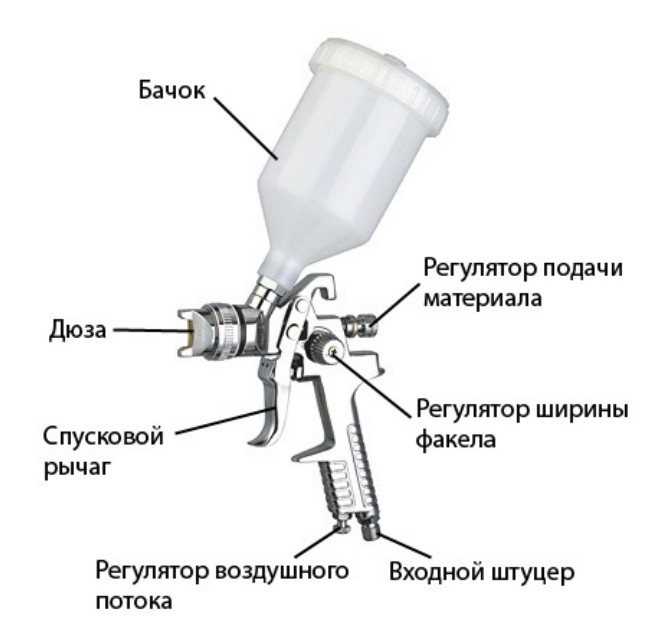

Основные компоненты механизма

Конструкция пневматического краскопульта достаточно проста для понимания, так как состоит из небольшого числа компонентов. Краткое описание каждой детали, поможет сформировать максимально четкое представление о принципе работы данного инструмента. Следующее перечисление элементов организовано по порядку движения воздуха в устройстве: начиная от попадания корпус и заканчивая вылетом из сопла.

Пистолет

Корпус пневматического пульверизатора, является неотъемлемой основой, объединяющей в себе все детали устройства. Рукоятка пистолета имеет специальный штуцер, куда устанавливается шланг для краскопульта, обеспечивающий инструмент напором воздуха. Выше идет запорный клапан, соединенный с курком. В стволе располагается герметичный канал для воздуха и несколько пазов с элементами регулировки подачи материала, размера факела и напора воздуха. Последний регулятор может располагаться в рукоятке. Помимо воздушного канала, пистолет для краскопульта располагает отсеком для материала, выход из которого, плотно перекрывается толстой иглой с конусообразным наконечником.

Конструкция курка подразумевает поочередное открытие клапанов. При нажатии, в первую очередь отодвигается заслонка в рукоятке, освобождая путь для воздуха, после чего отодвигается игла, открывая подачу материала. Финальным и важнейшим элементом пистолета, является сопло, где воздух взаимодействует с жидкостью, разбивая её на мельчайшие частицы.

Игла

Длинный металлический стержень с конусообразным наконечником, именуемый иглой, необходим для контроля подачи лакокрасочного материала в сопло. Оборудован упором для надежной фиксации в курке инструмента. С противоположного от конуса конца, имеет перпендикулярный паз, предназначенный для соединения с винтом регулировки подачи материала.

Диаметр иглы для краскопульта, во многом зависит от размеров дюзы (сопла), который может располагаться в пределах 0.

5 – 1.8 мм (для моделей стандартного типа). Для эффективной подачи материала, данные элементы требуют большой точности подгонки, поэтому зачастую продаются комплектом (дюза, игла и воздушная головка).

Бачок

Емкость для заливки материала с дальнейшей подачей в устройство, может иметь несколько вариантов исполнения и расположения. Наиболее распространены 2 положения бачка: верхнее и нижнее. На более компактных моделях пневматических краскопультов, емкость может быть установлена сбоку, что позволяет использовать инструмент в любой позиции, направляя её вверх.

Нижнее расположение бачка, наиболее подходит для обработки вертикальных поверхностей, когда пистолет имеет прямое положение. Такие емкости зачастую имеют больший объем (в среднем 1 л), и выполняются из металла. Подача лакокрасочного материала, происходит по принципу разрежения, происходящего за счет потока сжатого воздуха, проходящего над выходной трубкой емкости.

Краскопульт с верхним бачком имеет более широкий спектр применения.

При работе подобным инструментом, его можно держать по направлению вверх, вниз, или перед собой (наклоняя в разумных пределах). В большинстве случаев, емкости выполняются из пластика и располагаются под углом, относительно ствола пистолета. Подача материала в сопло, осуществляется под действием привычной гравитации, заставляя жидкость стекать вниз.

Максимальное удобство работы краскопультом, обеспечивают специальные вакуумные бачки, которые могут быть установлены как сверху, так и снизу пистолета. Данные приспособления, состоят из нескольких элементов: наружного каркаса из пластика, внутреннего мягкого стаканчика, переходника и крышки с сеточкой, представляющей собой фильтр для краскопульта. Во время распыления, внутренняя, мягкая емкость сжимается, позволяя эксплуатировать инструмент в любом положении. По официальным данным, бачки подобного типа, считаются одноразовыми, но по отзывам пользователей вполне пригодны для повторного использования после промывки.

Сопло (дюза)

Промежуточный элемент между иглой и воздушной головкой. Выражаясь простым языком, дюза краскопульта — это монолитная металлическая деталь, с отверстием для материала в центре, и несколькими отверстиями для воздуха, расположенными по радиусу. Служит для подачи краски на поверхность воздушной головки, где происходит её распыление за счет сжатого воздуха. Диаметр сопла краскопульта влияет на размер капель образуемого окрасочного факела. Данный параметр стоит учитывать исходя из материала, с которым предстоит работать. Для красок на водной основе и лаков с низкой вязкостью, подойдет диаметр 1.4 мм, а более густые эмали, грунтовки и прочие, потребуют уже 1.6 мм.

По причине частого засорения или неэффективности работы с тем или иным материалом, дюза для краскопульта является одной из самых востребованных сменных деталей. В большинстве случаев, данный элемент продается в комплекте с воздушной головкой и иглой, так как эти части требуют друг от друга высокой точности в размерах.

Регулятор подачи лакокрасочного материала

Этот регулятор управляет положением иглы. Он ограничивает максимально возможное поступление краски при полном нажатии на курок краскопульта.

После отпускания курка пружина возвращает иглу в исходное состояние и поток краски прекращается.

Чем больше выставлена подача краски, тем больше воздуха требуется для распыления краски.

Краскопульты с гравитационной подачей краски имеют бачок, расположенный сверху. Краска поступает в пистолет естественным путём, благодаря гравитации.

Краскопульт или валик?

Многие мастера, которые делают самостоятельно ремонт в своей квартире, используют обычные валики. Но у ручной покраски имеется несколько минусов, если сравнивать этот процесс с использованием краскопульта. К примеру, такой ровности и тонкости покрытия, которое дает специальный распылитель, невозможно добиться при использовании валика.

Но и это далеко не единственная положительная сторона использования краскопульта. При его правильном применении поверхность будет аккуратной и ровной. Такого эффекта нельзя добиться при использовании валика, от которого нередко остаются ворсинки и иные недочеты. Этот мусорный налет, от которого избавиться очень сложно, нередко сильно бросается в глаза и портит все общее впечатление о ремонте.

Кроме того, не стоит забывать о том, что краскопульт дает возможность нанести краску не только тонко, ровно и аккуратно, но и максимально быстро. Для людей, которые ценят свое время, это немаловажный плюс. Также можно забыть о необходимости тщательной уборки пространства вокруг обрабатываемой поверхности. С использованием валика часто случаются ситуации, когда краска капает на пол, остается на мебели и т. д. Краскопульт дает возможность проводить процедуру окрашивания поверхности в разы аккуратнее. Однако особенно ценные вещи и предметы, которые невозможно будет после выстирать, стоит убрать подальше. В процессе применения устройства нередко образуется облако из частичек краски, которое может оседать не только на окрашиваемой поверхности, но и за ее пределами. Тем не менее при использовании насадок для краскопульта можно добиться прекрасных результатов, а уборка после малярных работ будет минимальной.

Краскопульты с нижним расположением бачка

Покрасочные пистолеты с нижним расположением бачка используют сифонную подачу краски. В пистолетах с сифонной подачей при нажатии на курок, увеличивается поток сжатого воздуха, что создаёт сифонный эффект (эффект Вентури) перед дюзой, вследствие которого краску вытягивает из бачка.

Эффект Вентури – сокращение давления жидкости, которое происходит в результате того, что жидкость течёт через суженное место трубы. (назван по имени Итальянского физика)

В краскопультах с сифонной подачей краска поступает через трубку в бачке.

Сжатый воздух даёт энергию и скорость краске для нанесения на поверхность.

Дополнительные элементы для краскопульта для повышения качества покраски

При выполнении покрасочных работ понадобится воспользоваться вспомогательными элементами. Их применение не обязательно, но при их наличии можно обеспечить максимально эффективное нанесение лакокрасочного материала на поверхность. К таковым вспомогательным элементам относятся:

Редуктор для краскопульта
— это устройство, которое состоит из манометра и регулятора давления. Устанавливается между краскопультом и соединительным шлангом. Посредством этого устройства оператор может настроить необходимую величину давления воздуха. Причем индикация манометра бывает не только механического типа, но и цифрового. Надо также отметить, что некоторые производители выпускают пульверизаторы со встроенными редукторами, имеющие цифровой манометр. При помощи манометра оператор определяет давление воздуха на входе в пульверизатор. Это нужно для того, чтобы определить точную величину давления, так как при передаче от компрессора к пистолету по шлангу давление падает до 2 атмосфер, что негативно влияет на процесс покраски
Влагоотделитель
— это еще один немаловажный элемент, посредством которого обеспечивается осушение воздуха. Применять такое устройство рационально тогда, когда перед оператором стоит задача вскрытия поверхности лакокрасочным слоем с высоким качеством. Влагоотводитель представляет собой фильтр, через который проходит воздух, и осушается. Кроме отводчика влаги, бывают также фильтры, которые исключают попадание пыли, грязи и масел. Особенно актуален вопрос применения таких устройств, когда осуществляется вскрытие лакокрасочным слоем кузова автомобиля

Использовать выше описанные устройства вовсе не обязательно, особенно если в покраске нуждается забор или ворота. Однако стоит отметить, что их наличие напрямую влияет на качество нанесения лакокрасочного слоя, а также продолжительность его эксплуатации.

Принцип действия краскопульта и его использование

Дом
Ресурсы
Блог
Принцип действия краскопульта и его использование

В отделке дома краска незаменима. Краскораспылитель — помощник для распыления краски на стену. Пистолет-распылитель удерживается ладонью, большим пальцем, мизинцем и безымянным пальцем, а средний и указательный пальцы используются для нажатия на спусковой крючок. Тем не менее, при использовании краскораспылителя следует обратить внимание на следующие моменты принципа работы краскораспылителя.

Ⅰ. Принцип работы различных краскораспылителей

1. Сифонный краскораспылитель:

Принцип работы сифонного краскораспылителя заключается в использовании высокоскоростного воздушного потока, чтобы распылитель частично создавал вакуум. Создаваемое давление может всасывать краску из горшка в сопло и распылять ее после распыления.

2. Гравитационный краскораспылитель:

Он использует гравитацию для подачи краски из бака в сопло, а затем распыляет краску под давлением. Конечно, этот тип гравитационного распылителя обычно подходит для случаев с небольшими количествами и частыми операциями.

3. Пистолет-распылитель:

Принцип работы этого краскораспылителя требует установки напорного бака для краски, а краска в напорном баке может подаваться вместе с краской в несколько краскораспылителей одновременно под действие давления. Этот пистолет-распылитель под давлением противоположен гравитационному пистолету-распылителю, он подходит для больших объемов и непрерывной работы.

Ⅱ. Как пользоваться краскораспылителем?

1. Прежде всего, недавно купленные краскораспылители обычно покрыты антикоррозийным маслом, и мы должны сначала очистить их мыльной водой.

2. Равномерно встряхните краску и налейте ее в емкость для краски. Во время процесса дайте краске полностью стечь в бачок для краски и как можно скорее закройте крышку, чтобы предотвратить разложение или высыхание краски.

3. При распылении краски сначала проверьте, являются ли следы распыления нормальными на отходах, и начинайте распыление после нормального состояния. Краскораспылитель должен находиться на расстоянии 12-20 см от окрашиваемой поверхности.

4. Пистолет-распылитель всегда должен находиться под вертикальным углом к окрашиваемой поверхности, сохранять одинаковое расстояние и двигаться параллельно. Каждый след опрыскивания должен перекрываться с последним на одну треть.

5. Скорость краскораспылителя должна быть соответствующей, не слишком быстрой и не слишком медленной. Скорость покрытия сверху вниз должна быть слишком высокой, чтобы избежать скопления краски и нисходящего потока, или местное покрытие слишком толстое.

Связанные новости

30 января 2020 г.11. Достаточное количество воздухаАвтоматическому краскораспылителю требуются компрессоры с достаточной производительностью газа и подходящие резервуары для хранения газа. Диаметр автоматического пистолета-распылителя трубопровода сжатого воздуха является ключом к получени… вид
23 апреля 2021 г. После покраски автомобиля HVLP видны выступы мелких частиц неправильной формы, которые видны невооруженным глазом, а поверхность пленки краски шероховатая и неровная при прикосновении рукой. Много примесей пар…просмотр
8 сентября 2021Если вы хотите узнать, идеальна ли ситуация с покраской автомобиля, вы можете судить по следующим 6 аспектам:1. Проверьте состояние высыхания пленки для покраски автомобилей HVLPНажмите пальцами. ..смотреть

Основные настройки и использование элементов управления — основы работы с краскораспылителем

| Практическое руководство — покраска и кузов

Это не так сложно, как кажется

Базовая настройка

Большинство краскораспылителей имеют три основных элемента управления, с помощью которых можно настроить оптимальную производительность ваших проектов. Этими элементами управления являются: регулировка жидкости, управление вентилятором и микрометр воздуха (см. схему).

(1.) Ручка управления подачей жидкости позволит вам отрегулировать расстояние, на которое игла подачи жидкости будет перемещаться назад от наконечника подачи жидкости при каждом нажатии курка. Полностью открыв этот регулятор, вы позволяете полному количеству жидкости проходить через отверстие форсунки. Чтобы настроить регулировку жидкости, начните с почти полного откручивания регулятора подачи жидкости. Затем верните спусковой крючок в полностью открытое положение и закручивайте регулятор подачи жидкости до тех пор, пока не почувствуете усилие с обратной стороны спускового крючка. Установка регулировки жидкости таким образом позволит полному объему жидкости выходить из вашего пистолета-распылителя.

(2.) Регулятор вентилятора , обычно расположенный сбоку корпуса краскораспылителя, регулирует количество воздуха, подаваемого в различные отверстия или воздушные каналы в воздушной крышке. Воздушные каналы, расположенные вокруг жидкостного сопла, являются воздушными каналами распыления. Поток воздуха из этих отверстий помогает вытягивать материал из гравитационного стакана, а также рассеивать и распылять жидкость. Воздушные каналы, расположенные на выступах воздушной головки, помогают сжимать жидкость и придавать ей форму эллиптического распыления. Когда регулятор вентилятора полностью открыт, воздух будет распределяться как по каналам распыления, так и по каналам рупора в правильном соотношении. Это обеспечивает форму распыления, которая называется плоской струей. Когда вы начнете включать или закрывать регулятор вентилятора, он начнет ограничивать поток воздуха, поступающего в отверстия рожков воздушной крышки. Как только вы полностью закроете ручку управления вентилятором, вы получите то, что называется круглым распылением.

(3.) Воздушный микрометр или воздушный регулирующий клапан — это последняя из ручек управления, обычно используемых на распылительных пистолетах. Хотя не все краскопульты имеют встроенную регулировку воздуха. Воздушный микрометр используется для регулировки объема и давления воздуха, подаваемого на воздушную головку пистолета-распылителя. Это следует использовать для окончательной небольшой регулировки давления воздуха. Обычно воздушный микрометр должен оставаться в полностью открытом положении, чтобы уменьшить степень ограничения и потери давления в пистолете-распылителе. Независимо от того, регулируете ли вы давление на распылителе или регулируете с помощью настенного фильтра или регулятора, всегда следует строго следовать рекомендациям производителя по рабочему давлению.

Использование элементов управления для создания идеального рисунка распыления

Теперь, когда вы знаете все элементы управления пистолетом-распылителем и их основные функции, как заставить их работать вместе, чтобы создать идеальный образец распыления для объекта? окрашены? Начнем с ручки управления подачей жидкости (1) и ручки управления вентилятором (2), которые, как правило, являются самыми простыми частями процедуры настройки. Начните с ручки управления подачей жидкости (1), отрегулированной до полного открытия, полной подачи жидкости, как описано выше. Вы также захотите начать с аналогичной настройки ручки управления вентилятором — полностью открытый, полный вентилятор. Сделав это, вы обеспечили полную подачу жидкости и правильное соотношение воздуха, которое будет распределено для правильного размера вентилятора и распыления. Вы также должны убедиться, что у вас есть надлежащее давление воздуха и объем воздуха, подаваемый в пистолет-распылитель, в соответствии с рекомендациями производителя.

Следующим шагом является подключение пистолета-распылителя к системе подачи воздуха и заливка жидкости в чашу. Выбирая шланги и фитинги для подачи воздуха, вы хотите использовать фитинги и воздушный шланг большого диаметра, чтобы обеспечить достаточный объем воздуха для распылителя. Объем воздуха или CFM (кубических футов в минуту) очень важен для современной технологии краскопультов. В большинстве инструкций по эксплуатации пистолета-распылителя указан CFM, который требуется для этого пистолета-распылителя. Как только объем воздуха подается в распылитель, он измеряется в давлении (psi). Все пистолеты-распылители также имеют рекомендуемое рабочее давление.

Теперь, когда органы управления настроены, к пистолету-распылителю подключена подача воздуха, а жидкость находится в бачке, вы готовы начать распыление. Начните с проверки рисунка распыления на листе малярной бумаги, приклеенном к стене или другой плоской вертикальной поверхности. В зависимости от используемого распылителя вам потребуется установить давление воздуха в соответствии с рекомендациями. Например, если вы используете SATA KLC-B HVLP, вам необходимо установить давление на входе на рекомендуемое значение 29фунтов на квадратный дюйм В конечном счете, вы ищете эллиптический рисунок распыления с полностью мокрым центром и внешним краем, состоящим из очень маленьких однородных капель краски.

Если вы посмотрите на рисунок распыления, изображенный на рисунке, вы увидите, что маленькие капли краски становятся намного больше, когда к пистолету-распылителю не подается нужное давление воздуха (psi). Недостаточное давление на входе приводит к низкому давлению на воздушной головке, что приводит к образованию более крупных капель или отсутствию распыления. Надлежащее распыление является результатом баланса между подачей жидкости и давлением воздуха. Если у вас неудовлетворительный рисунок распыла, как показано на рисунке, есть два основных способа его улучшить. Во-первых, можно увеличить давление воздуха, что приведет к лучшему распылению. Или, во-вторых, ручку управления подачей жидкости можно использовать для уменьшения подачи жидкости, что также приведет к лучшему распылению. Меньшее количество подаваемой жидкости приведет к меньшему размеру факела распыла, но поможет получить равномерный факел распыла с тонким распылением.

Выполнение этих шагов позволит вам добиться оптимальной производительности вашего пистолета-распылителя для идеального результата. Для получения дополнительной информации свяжитесь с SATA по адресу www.sata.com.

Трендовые страницы

2024 Maserati Granturismo folgor , Быстрее, чем Civic
Посмотрите, почему этот красочный квартет лисы-тел-мустангах является таким специальным
Vanspeed-универсальный магазин для Mercedes Sprinter Van Builds

Trending Pages

2024 MASERATI GRATERATIRM GRATERORISM.
