На сегодняшний день, практически в любом механическом приспособлении используется сочетание кинетической и потенциальной энергии — механическая энергия, которая является источником движущей силы, отвечающей за работу всей системы. С открытием электричества механическую энергию стало возможно преобразовывать из электрической, путем применения электромеханической машины — электродвигателя.

Принцип работы электродвигателя

Функционирует электрический двигатель из принципа электромагнитной индукции — физический процесс генерации электрического тока в замкнутом контуре при условии изменения магнитного потока, перемещающегося сквозь него. Первый электродвигатель по такому принципу был создан в 1821 году ученым из Британии Майклом Фарадеем и представлял собой не закрепленный стальной провод, который был погружен в чан с ртутью, где в середине был установлен вечный магнит. Под влиянием электрического воздействия на провод, последний образовывал вокруг себя циклическое магнитное поле, что заставляло его кружить вокруг магнита.

В дальнейшем принцип действия электродвигателя (электромагнетизма) до ума довел русский ученый Б. С. Якоби. Он первый в 1834 году смог изобрести техническое приспособление, которое было в состоянии создавать круговое вращение, что порождало собой привидение в движение механические устройства. Развивая эту идею, Якоби достиг роста мощности своего первого прототипа электродвигателя с 15 Вт до 550 Вт. В 1839 году электрический двигатель этого гения был в состоянии развить 1 лошадиную силу, что позволяло перемещать лодку с весом около тонны по реке против течения.

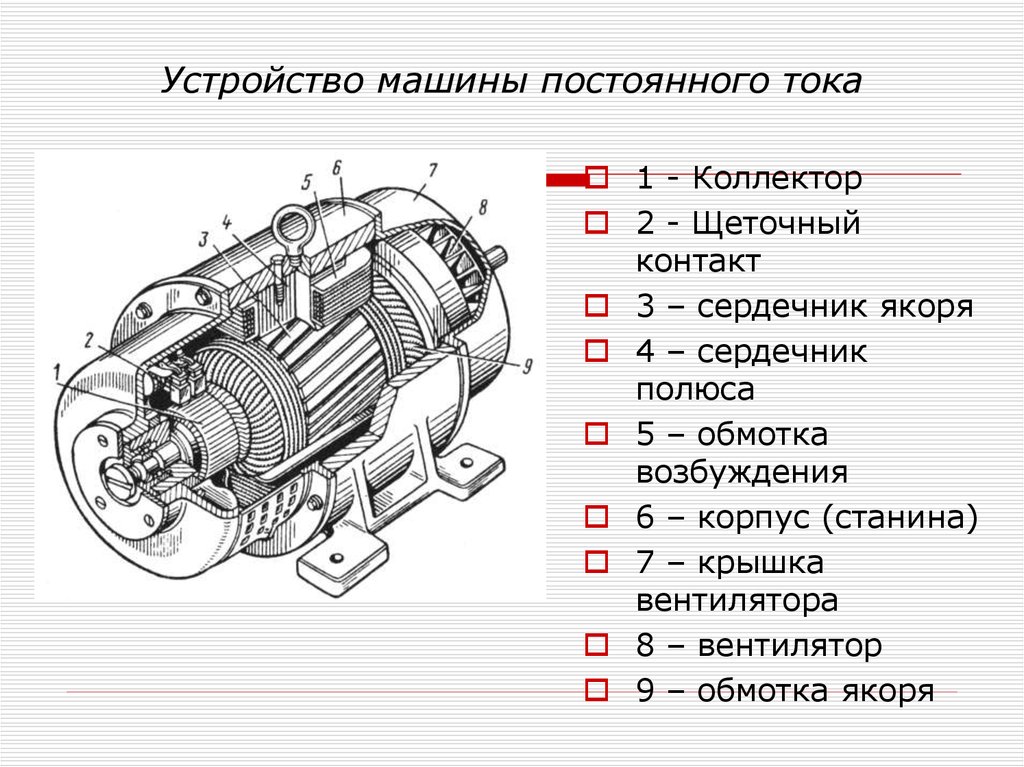

Устройство электродвигателя

В основе конструкции любого электродвигателя лежит наличие двух самых важных элементов — неподвижная часть “статор” (“индуктор” для двигателей постоянного напряжения) и подвижная часть “ротор” (“якорь” для машин постоянного напряжения). Под воздействием электрического тока на обмотки статора, генерируется вращающееся электромагнитное поле, под влиянием которого на обмотку ротора и вызывая тем самым ток индукции, заставляет его вращаться в определенном направлении. Этот процесс объясняется законом Ампера: на проводник под напряжением, внедренный в зону электромагнитного поля, действует электродвижущая сила (ЭДС). Электродвигатели отличаются по параметру частоты вращения ротора (якоря), который зависит от числа пар магнитных полюсов и частоты напряжения питания сети.

1. КОРПУС

2. РОТОР

3. КЛЕММНАЯ КОРОБКА

4. СТАТОР

5. ВАЛ

Типы электродвигателей

Современные виды электродвигателей имеют широкую классификацию по разным конструктивным и функциональным признакам. Прежде всего, их принято делить по принципу возникновения вращающего момента на:

  • Электродвигатель гистерезисный — в процессе перемагничивания ротора возникает свойство физической системы, гистерез, который собственно и создает вращающий момент. Электрооборудование данного типа очень редко находят применение в промышленной сфере.
  • Электромагнитный электродвигатель — самый распространенный тип, применяемый практически во всех бытовых и промышленных областях.

Данная группа в свою очередь делиться по характеру потребления питания на:

  • Эл двигатель постоянного тока — питается от сети с постоянным напряжением. Такой вид устройства может быть выполнен так же в разных вариантах: с отсутствием щеточно-коллекторного узла или с его наличием. В последнем предусмотрена градация по типу возбуждения на: двигатели с независимым возбуждением и самовозбуждением, которые тоже могут разнится по характеру обмотки и быть исполнены в таких формах: параллельно, последовательно, смешано.
  • Электрический двигатель переменного тока — питание осуществляется от сети с переменным типом напряжения.

Такой вид электромагнитных преобразователей классифицируются по принципу работы на:

  • Синхронный электродвигатель — суть заключается в синхронном вращении ротора с электромагнитным полем статора при одинаковой частоте. Такие приспособления отличаются особо высокой мощностью достигающей сотни киловатт и более того.

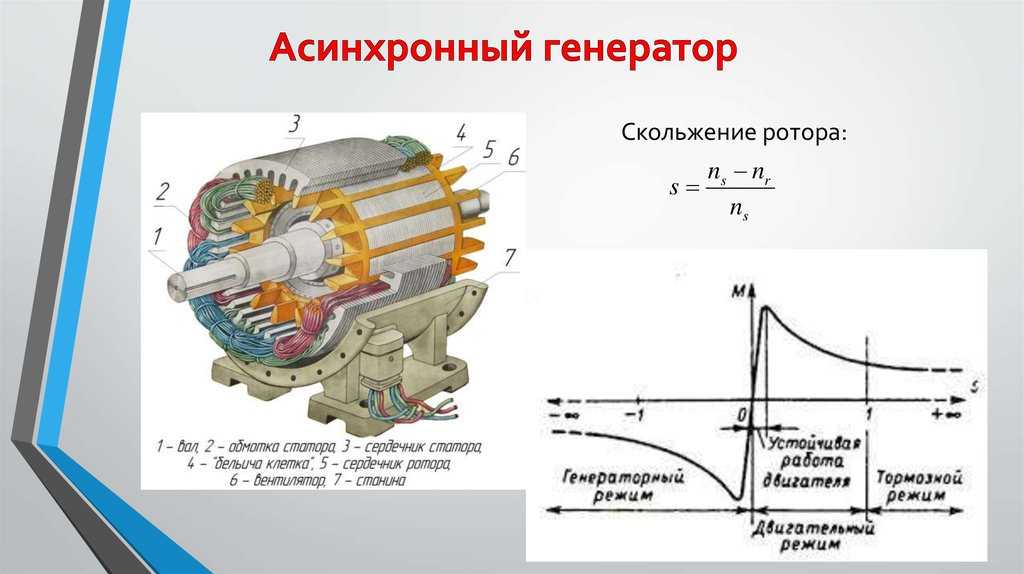

  • Асинхронный двигатель переменного тока — функционирует на основе того, что частота вращения электромагнитного поля статора не совпадает с частотой вращения ротора, по типу исполнения обмотки который может быть короткозамкнутым или же фазовым. По количеству фаз электродвигатели асинхронные выступают в однофазном или трехфазном вариантах.

Принцип работы и устройство электродвигателей?

Под электродвигателем подразумевается электротехнический механизм, который используется для получения механической энергии из электричества. Такое устройство распространено во всех сферах деятельности, включая промышленность и бытовую технику.  Назначением техсредства считается приведение в движение присоединенных к нему механизмов. Есть большое количество модификаций электрического двигателя, но все они работают на одних и тех же принципах и имеют обязательный набор узлов.

Общая информация

Электродвигатели получили широкое распространение из-за нескольких качеств. Среди них:

  • универсальность. Механизмы используются в различных сферах;
  • простота и надежность;
  • большой ресурс.

Используется несколько видов электродвигателей. По типу питания они могут быть постоянного и переменного тока. В первом случае электроэнергию двигатель получает от аккумулятора, батареи или блока. При переменном типе двигателя соединение идет напрямую к электросети.

Принцип работы может быть синхронным и асинхронным. У механизма с синхронизацией есть обмотка на роторе, на которую подается напряжение. Асинхронные модели не обладают такими элементами и отличаются сниженной вращательной скоростью из-за отсутствия статорного магнитного поля.

Сам процесс взаимодействия осуществляется на основе влияния магнитного поля на элементы двигателя и приведение их во вращение. При поступлении в электродвигатель энергии внутри возникает электромагнитная индукция, которая в виде силы передается на вращающие сегменты.

Устройство

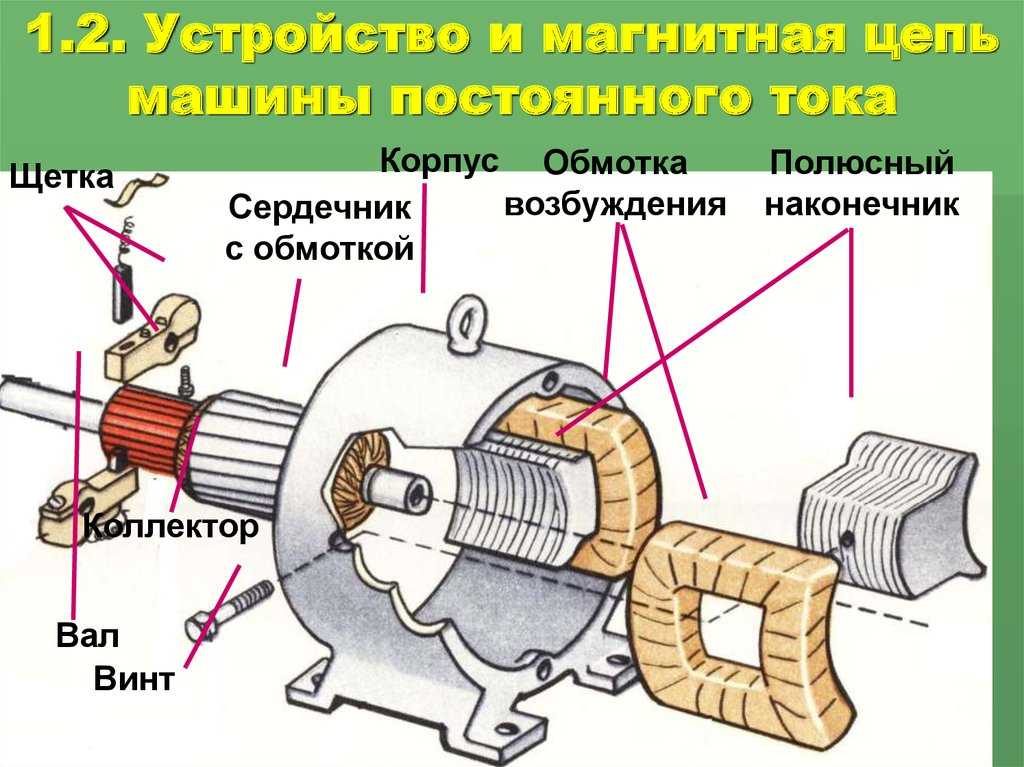

У электродвигателя есть стандартный набор узлов. Элементы:

  • неподвижная часть в виде статора;
  • в качестве подвижной части выступает ротор, который и формирует вращательный момент;
  • коллектор. Он требуется для 2 функций, включая переключение тока при скользящих контактах, а также показатель роторного угла;
  • скользящие контакты представлены в виде щеток, который находятся вне ротора и прижаты к коллектору.

Из электродвигателя формируется механизм электропривода, необходимый для функционирования оборудования.

Любой электродвигатель нуждается в двух основных частях, в частности подвижной и неподвижной части. Статорная часть включает в себя корпус, который создается из материалов немагнитного типа, медную обмотку с проволочным сечением квадратного или круглого типа, сердечник, собираемый из пакетов пластин стали электротехнического типа. В качестве немагнитных материалов выступает чугун или алюминиевый сплав.

Роторная часть состоит из сердечника, у которого конструкция формируется из стальных листов с пазовой алюминиевой заливкой, что дает создать набор стержней. Также используются торцевые кольца, необходимые для замыкания конструкции, и электродвигательный вал, запрессовываемый в роторную часть из стали высокой прочности.

Принцип работы

Весь принцип работы основан на электромагнитной индукции, при которой осуществляется взаимодействие двух полей статора с роторными магнитными полями.  Это дает привести в движение подвижную часть, что приводит к появлению вращательного момента. Именно с его помощью часть, которая относится к подвижным, приводит к появлению механической энергии, возникающей при вращении.

Такой вариант работы одинаков для всех типов электрических двигателей.

Особенности

Электродвигатели при изготовлении получают определенный набор характеристик, который заложен с помощью конструкционных особенностей и использования модификаций.

Основные показатели, определяющие возможности двигателя электрического типа:

  • мощность;
  • частота вращения в об/м;
  • крутящий момент, который также называется вращающим;
  • потребление тока;
  • КПД в %;
  • сетевое напряжение;
  • частота сети.

При выборе требуется учитывать не только показатели, но и тип электрического двигателя. Асинхронные и синхронные двигатели используются в разных сферах из-за своих особенностей. Первый тип также отличается тем, что может иметь многофазное функционирование.

На рынке встречается много модификаций, которые значительно отличаются от стандартного простейшего двигателя на электрической основе. В большинстве ситуаций производители пытаются повысить КПД или устранить основные недостатки механизма. Но принцип работы остается одним для всех моделей.



Электродвигатель работает на основе электромагнитной индукции, когда подвижная и неподвижная часть устройства контактируют с друг другом электромагнитными полями. Это приводит к тому, что возникает вращательный момент, то есть электрическая энергия превращается в механическую. На рынке представлено много разнообразных моделей электродвигателей, но все они работают на одинаковых принципах и имеют однотипные составные части.

Принцип работы электродвигателя

В настоящее время электродвигатели можно найти в жизни каждого, поскольку они преобразуют электрическую энергию в механическую или кинетическую энергию. Эклектичные двигатели доступны в электромобилях (EV), вентиляторах, часах, миксерах, кофемолках, стиральных машинах и многих других устройствах. Следовательно, знание принципов работы двигателя может помочь каждому более эффективно использовать моторное оборудование. В этой статье обсуждается принцип работы электродвигателя . Затем представлены различные распространенные типы электродвигателей, включая двигатели постоянного тока, асинхронные двигатели и, наконец, синхронные двигатели.





Электродвигатели работают на основе магнитного поля. Магнитное поле может создаваться магнитом или обмотками вокруг магнитного сердечника. Чтобы начать теорию, объясняется магнитная сила провода с током, который подвергается воздействию магнитного поля. Магнит создает магнитное поле между полюсами N и S, как показано на рисунке 1. Линии магнитного поля выходят из полюса N и входят в полюс S. Это магнитное поле является постоянным, и в магнитном поле нет колебаний, которые могут выглядеть как постоянное магнитное поле.



Рис. 1. Магнитное поле между северным и южным полюсами магнита



Когда проводник с током входит в магнитное поле, на провод действует магнитная сила, которая заставляет провод двигаться. Величина силы зависит от некоторых параметров, которые обсуждаются в этой статье. Первым параметром, влияющим на магнитную силу, является ток, протекающий по проводу. Если ток через ток равен нулю, силы на провод не будет, а сила имеет прямую связь с током. Следовательно, можно написать следующее уравнение.

(1)



где F — магнитная сила, а I — сила тока в проводе. Еще одним параметром является длина провода, который видит магнитное поле. Зависимость между магнитной силой и длиной оголенного провода также является прямой и может быть записана как:

(2)

, где l — длина провода. Последним параметром является напряженность магнитного поля, которая имеет прямую зависимость от магнитной силы как:

(3)

Эти три параметра определяют максимальное значение магнитной силы, которое возникает, когда магнитное поле перпендикулярно проводу. Таким образом, любое отклонение от перпендикулярного положения уменьшает величину силы, прикладываемой к проволоке. Это означает, что магнитная сила на рисунке 2 не достигает своего максимального значения из-за угла между магнитным полем и током в проводнике.



Рисунок 2: Проводник с током среди магнитного поля, создаваемого магнитом



Учитывая все параметры, магнитная сила может быть рассчитана по данному уравнению.

(4)

Теперь вместо одного проводника можно рассматривать петлю между полюсами. Петля может быть любой формы, но для лучшего понимания предполагается, что петля представляет собой прямоугольник, как показано на рисунке 3. В этой ситуации каждая сторона петли несет ток и испытывает магнитную силу. Направление силы можно получить по правилу левой руки.



Рисунок 3. Близкий путь проводника в магнитном поле, создаваемом магнитом



текущее направление, и все эти пальцы перпендикулярны друг другу. Согласно уравнению 4, магнитная сила равна нулю, когда несущий ток параллелен магнитному полю. Таким образом, магнитная сила BC и AD равна нулю. В этом состоянии только AB и CD испытывают магнитную силу. Если применить правило левой руки к путям AB и CD, магнитная сила для пути AB будет направлена ​​вверх, а для пути CD направление силы будет направлено вниз. Эти две противоположные силы вращают петлю, но она не может завершить свое вращение, потому что направление тока в петле постоянно. Это означает, что устойчивое положение петли — это когда петля перпендикулярна магнитному полю. В этом положении направленная вверх и вниз сила нейтрализует друг друга, и проволочная петля не может двигаться. Чтобы решить эту проблему, направление тока в петле должно соблюдаться в каждом полуобороте, чтобы позволить проволочной петле вращаться. Более того, инерция поможет петле продолжить свое вращение и пройти устойчивое положение.



Рис. 4. Коллектор и щетка для изменения направления тока в контуре на противоположное





Для достижения этой цели в схему необходимо добавить угольные щетки и коммутаторы. Поскольку провода батареи не могут вращаться вместе с петлей, две щетки действуют как мост для контакта петли с батареей. Кроме того, коммутаторы изменяют направление тока в петле, когда петля вращается в магнитном поле. Эти принципы относятся к двигателю постоянного тока, поскольку источник постоянного тока подключен к вращающейся части двигателя. Двигатели обычно имеют статическую часть, называемую статором, и подвижную часть, а именно ротор. Обе части состоят из магнитопровода и обмоток. В двигателе постоянного тока в статорной части используется магнит. Однако постоянное магнитное поле можно создать, обмотав провода вокруг статора и подключив клеммы к источнику постоянного напряжения. Кроме того, к коммутаторам подключено множество проволочных петель, чтобы увеличить мощность и помочь двигателю вращаться быстрее. В двигателях постоянного тока воздушный зазор между статором и ротором равномерный.





Теория двигателя переменного тока такая же. Значит, магнитное поле необходимо, и обмотки ротора вынуждены вращаться. Однако в двигателях переменного тока обмотки статора подключены к источнику переменного напряжения, и магниты не могут использоваться для статоров, поскольку магнитное поле, создаваемое магнитом, постоянно. Двигатели переменного тока подразделяются на две основные группы, включая асинхронные двигатели и синхронные двигатели, которые будут обсуждаться в следующих частях. Большинство двигателей в промышленности представляют собой трехфазные асинхронные двигатели, которые используются в вентиляторах, насосах и т. д. Однако однофазные асинхронные двигатели используются в бытовой технике, такой как холодильники, миксеры и т. д.

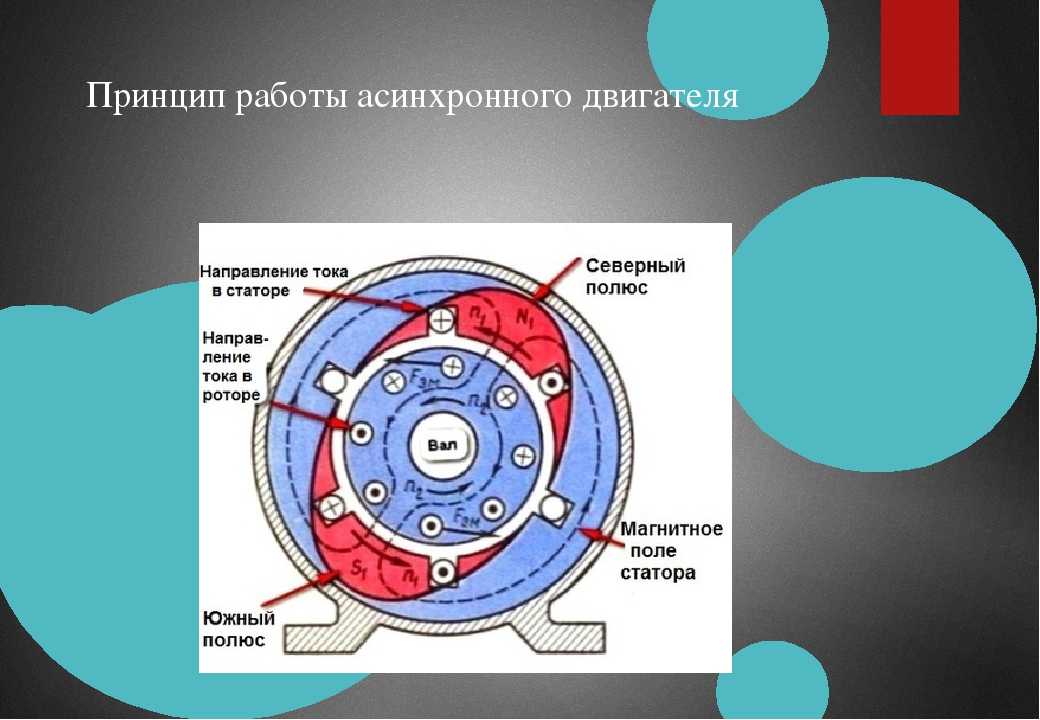

В асинхронных двигателях воздушный зазор неравномерный, сердечник статора ламинирован из-за потерь на вихри, на внешней поверхности прорезаны пазы. Трехфазные обмотки вставлены в пазы статора для создания магнитного поля переменного тока в воздушном зазоре. Существует два типа обмотки ротора, которые называются типами с короткозамкнутым ротором и фазным ротором. В асинхронных двигателях нет токонесущих обмоток, потому что вращающееся магнитное поле переменного тока изменяется со временем, и его изменение заставляет обмотки ротора вращаться в направлении магнитного поля. Магнитное поле переменного тока, создаваемое обмотками статора, вращается в воздушном зазоре с синхронной скоростью, но скорость вращения ротора меньше скорости поля в асинхронном двигателе.



В отличие от асинхронного двигателя синхронный двигатель может вращаться с постоянной скоростью в установившемся режиме. Следовательно, синхронные двигатели можно использовать там, где важна постоянная скорость, например, электрические часы, таймеры, или многие другие в больших масштабах можно использовать в качестве насосов. Однако синхронные машины используются в качестве генератора, а не двигателя. На электростанциях есть много синхронных генераторов, но синхронные двигатели имеют ограниченное применение. Структура статора синхронного двигателя аналогична асинхронным двигателям, но по обмотке ротора протекает постоянный ток.





Электродвигатели используются во многих отраслях промышленности. Например, электропоезда работают с двигателями постоянного тока и асинхронными двигателями. Кроме того, в электромобилях используются разные типы двигателей. В прошлом для этой цели широко использовались двигатели серии постоянного тока. В наши дни бесщеточный двигатель постоянного тока (BLDC) или синхронный двигатель с постоянными магнитами (PMSM) используются вместе с асинхронными двигателями. Двигатели даже используются в бытовой технике, такой как кофемолки, миксеры, блендеры, электрические зубные щетки и т. д. Другими распространенными областями применения являются компрессоры, корабли и лифты. В следующем разделе всесторонне представлены электродвигатели Tesla EV.





Tesla как пионер в области электромобилей использует различные типы электродвигателей для достижения более высокой эффективности и удовлетворения потребностей пользователей. Асинхронные двигатели в основном используются в электромобилях, но Tesla представляет новый двигатель для своих новых моделей. В этой статье определены принципы работы асинхронного двигателя, в котором ротор с короткозамкнутым ротором и статор подключены к источнику переменного напряжения. Поскольку основным источником энергии в электромобилях являются батареи, постоянное напряжение батареи преобразуется в переменное напряжение для питания асинхронного двигателя. Асинхронные двигатели эффективны, но от трех до четырех процентов энергии теряется в стержнях несущего винта при длительном движении на крейсерской скорости. Еще один параметр — пусковой крутящий момент, который необходимо повышать в электромобилях. Следовательно, двигатель должен быть улучшен, исходя из этой потребности. Ротор с короткозамкнутым ротором можно заменить постоянным магнитом вокруг сплошного железного цилиндра для создания постоянного магнитного поля в воздушном зазоре. Эта конструкция устраняет потери ротора в предыдущих двигателях, поскольку не требуется индуктивного тока, что повышает эффективность двигателя, и, кроме того, он имеет лучший пусковой момент по сравнению с асинхронным двигателем. Кроме того, ротор с постоянными магнитами работает как синхронный двигатель из-за постоянного магнитного поля, которое позволяет двигателю вращаться с синхронной скоростью. Однако двигатели с постоянными магнитами имеют некоторые ограничения. Они не могут работать на высокой скорости, потому что постоянный магнит создает противо-ЭДС в обмотках статора и значительно снижает его производительность. Кроме того, сильные магниты приводят к потерям магнитных вихревых токов, что увеличивает нагрев двигателя. Для повышения производительности в электромобилях могут использоваться синхронные реактивные двигатели. В этом типе двигателя внутри ротора созданы пазы. Поскольку ротор стремится к низкому магнитному сопротивлению, он сохраняет свое положение с низким магнитным сопротивлением и вращается вместе с магнитным полем. Эта конструкция приемлема для высокоскоростных приложений и не имеет обратной ЭДС. Новейший тип двигателя, который Tesla использует в своих электромобилях, представляет собой комбинацию двигателей с постоянными магнитами и реактивных двигателей, размещая их в слотах реактивных двигателей. Таким образом, двигатель может эффективно работать на любой скорости.

Как работают электродвигатели?

Щелкни выключателем и получи мгновенное питание — как бы это понравилось нашим предкам электродвигатели! Вы можете найти их во всем, от электропоезда на дистанционном управлении автомобили — и вы можете быть удивлены, насколько они распространены. Сколько электрических моторы сейчас с тобой в комнате? Есть, наверное, два в компе для начала крутится один твой хард ездить и еще один питание вентилятора охлаждения. Если вы сидите в спальне, вы найдете моторы в фенах и многих игрушки; в ванной — в вытяжках и электробритвах; на кухне моторы есть практически в каждом приборе, от стиральных и посудомоечных машин до кофемолок, микроволновых печей и электрических консервных ножей.

Электродвигатели зарекомендовали себя как одни из лучших изобретения всех времен. Давайте разберем некоторые и узнаем, как они работа!

Фото: Даже маленькие электродвигатели на удивление тяжелые. Это потому, что они набиты плотно намотанной медью и тяжелыми магнитами. Это двигатель от старой электрической газонокосилки. Медно-красная штука в сторону Перед осью с прорезями в ней находится коллектор, удерживающий двигатель. вращение в том же направлении (как описано ниже).

Содержание

  1. Как электромагнетизм заставляет двигатель двигаться?
  2. Правило левой руки Флеминга
  3. Как работает электродвигатель — теория
  4. Как работает электродвигатель на практике
  5. Универсальные двигатели
  6. Электродвигатели прочие
  7. Узнать больше

Как электромагнетизм заставляет двигатель двигаться?

Основная идея электродвигателя очень проста: вы подаете в него электричество с одного конца, а ось (металлический стержень) вращается на другом конце, давая вам возможность управлять машина какая-то. Как это работает на практике? Как именно твой преобразовать электричество в движение? Чтобы найти ответ на этот вопрос, мы вернуться в прошлое почти на 200 лет.

Предположим, вы берете отрезок обычной проволоки, делаете из нее большую петлю, и положить его между полюсами мощной, постоянной подковы магнит. Теперь, если вы подключите два конца провода к батарее, провод будет прыгать кратко. Удивительно, когда ты видишь это впервые. Его прямо как по волшебству! Но есть совершенно научная объяснение. Когда электрический ток начинает ползти по проводу, он создает магнитное поле вокруг него. Если разместить провод рядом с постоянным магнит, это временное магнитное поле взаимодействует с постоянным поле магнита. Вы узнаете, что два магнита, расположенные рядом друг с другом либо притягивать, либо отталкивать. Точно так же временный магнетизм вокруг провода притягивает или отталкивает постоянный магнетизм от магнит, и это то, что заставляет провод прыгать.

Правило левой руки Флеминга

Вы можете определить направление, в котором будет прыгать провод, используя удобная мнемоника (помощь памяти), называемая правилом левой руки Флеминга (иногда называется моторным правилом).

Вытяните большой, указательный и указательный пальцы левой стороны, так что все три находятся под прямым углом. Если ты укажешь вторым пальцем в направлении Течения (который течет от положительного к отрицательный полюс аккумулятора), и первый палец в направление поля (которое течет от северного к южному полюсу магнит), ваш большой палец будет показать направление, в котором провод Движения.

Это…

  • Первый палец = Поле
  • Второй палец = Текущий
  • ThuMb = Движение

Несколько слов о токе

Если вас смущает то, что я говорю, что ток течет от плюса к минусу, это просто историческая условность. Такие люди, как Бенджамин Франклин, который помог выяснить тайну электричества еще в 18 веке считали потоком положительных зарядов, так что это перетекло от положительного к отрицательному. Мы называем эту идею обычным током. и до сих пор используют его в таких вещах, как правило левой руки Флеминга. Теперь у нас есть лучшие идеи о том, как электричество работает, мы склонны говорить о токе как о потоке электронов, от отрицательного к положительному, в

противоположное направление условного тока. Когда вы пытаетесь вычислить вращение двигателя или генератора, обязательно помните, что ток означает обычный ток , а не поток электронов.

Как работает электродвигатель — теория

Связь между электричеством, магнетизмом и движением была первоначально открыт в 1820 году французским физиком Андре-Мари. Ампер (1775–1867), и это фундаментальная наука, лежащая в основе электродвигателя. Но если мы хотим превратить это удивительное научное открытие в более практическое немного технологии для питания наших электрических косилок и зубных щеток, мы должны пойти немного дальше. Изобретателями, сделавшими это, были англичане Майкл Фарадей (179 г.1–1867) и Уильям Стерджен (1783–1850) и американец Джозеф Генри (1797–1878). Вот как они пришли к своему гениальному изобретению.

Предположим, мы сгибаем нашу проволоку в квадратную U-образную петлю, чтобы эффективно два параллельных провода, проходящих через магнитное поле. Один из них отводит от нас электрический ток по проводу и другому один возвращает ток обратно. Поскольку ток течет в противоположных направлениях в проводах, правило левой руки Флеминга говорит нам, что два провода будут двигаться в противоположных направлениях. Другими словами, когда мы включите электричество, один из проводов поднимется вверх и другой будет двигаться вниз.

Если бы катушка проволоки могла двигаться вот так, она бы вращалась непрерывно — и мы были бы на пути к созданию электрического мотор. Но этого не может случиться с нашей нынешней установкой: провода будут быстро запутаться. Не только это, но если бы катушка могла вращаться далеко достаточно, что-то еще случилось бы. Как только катушка достигла вертикали положение, он перевернулся бы, поэтому электрический ток протекать через него в обратном направлении. Теперь силы на каждом сторона катушки перевернута. Вместо непрерывного вращения в в том же направлении, он будет двигаться в том же направлении, в котором только что появился! Представьте электропоезд с таким двигателем: он будет держать шаркая взад и вперед на месте, даже не двигаясь в любом месте.

Фото: Электрик ремонтирует электродвигатель на борту авианосца. Блестящий металл, который он использует, может выглядеть как золото. но на самом деле это медь, хороший проводник, который намного дешевле. Фото Джейсона Якобовица предоставлено ВМС США.

Как работает электродвигатель на практике

Есть два способа решить эту проблему. Один из них заключается в использовании своего рода электрический ток, который периодически меняет направление, известное как переменный ток (АС). В виде небольшого, на батарейках двигатели, которые мы используем дома, лучшим решением будет добавить компонент называется коммутатором концы катушки. (Не беспокойтесь о бессмысленных технических имя: это немного старомодное слово «коммутация» немного похоже на слово «коммутировать». Это просто означает переход туда и обратно в одном и том же таким образом, что коммутировать означает путешествовать туда и обратно.) В своей простейшей форме коммутатор представляет собой металлическое кольцо, разделенное на две отдельные половины и его работа заключается в изменении направления электрического тока в катушке каждый раз, когда катушка поворачивается на пол-оборота. Один конец катушки присоединен к каждой половине коммутатора. Электрический ток от аккумулятора подключается к электрическим клеммам двигателя. Они подают электроэнергию в коммутатор через пару свободных разъемы, называемые щетками, сделал либо из кусочков графита (мягкий углерод, похожий на карандашный «свинец») или тонкие отрезки упругого металла, который (как название предполагает) «кисть» против коммутатора. С коммутатор на месте, когда электричество течет по цепи, катушка будет постоянно вращаться в одном и том же направлении.

Работа: Упрощенная схема частей электрического мотор. Анимация: как это работает на практике. Обратите внимание, как коммутатор меняет направление тока каждый раз, когда катушка поворачивается. наполовину. Это означает, что сила на каждой стороне катушки всегда толкая в том же направлении, что заставляет катушку вращаться по часовой стрелке.

Такой простой экспериментальный двигатель не способен много силы. Мы можем увеличить вращающую силу (или крутящий момент) что двигатель можно создать тремя способами: либо мы можем иметь более мощный постоянный магнит, или мы можем увеличить электрический ток течет по проводу, или мы можем сделать катушку, чтобы у нее было много «витки» (петли) очень тонкой проволоки вместо одного «витка» толстой проволоки. На практике двигатель также имеет постоянный магнит, изогнутый в виде дуги. круглой формы, так что он почти касается катушки проволоки, которая вращается внутри него. Чем ближе друг к другу магнит и катушка, тем большее усилие, которое может создать двигатель.

Несмотря на то, что мы описали ряд различных деталей, вы можете представить двигатель как состоящий из двух основных компонентов:

  • По краю корпуса двигателя находится постоянный магнит (или магниты), который остается неподвижным, поэтому он называется статором двигателя.
  • Внутри статора есть катушка, установленная на оси, которая вращается с высокой скоростью, и это называется ротором. Ротор также включает в себя коллектор.

Универсальные двигатели

9Такие двигатели постоянного тока 0002 отлично подходят для игрушек с батарейным питанием (таких как модели поездов, радиоуправляемых автомобилей или электробритв), но вы не найдете их во многих бытовых приборах. Мелкие бытовые приборы (например, кофемолки или электрические блендеры) обычно используют так называемые универсальные двигатели , которые могут питаться как от переменного, так и от постоянного тока. В отличие от простого двигателя постоянного тока, универсальный двигатель имеет электромагнит вместо постоянного магнита, и он получает питание от постоянного или переменного тока, который вы подаете:

  • При подаче постоянного тока электромагнит работает как обычный постоянный магнит и создает магнитное поле, направленное всегда в одном направлении. Коммутатор меняет направление тока катушки каждый раз, когда катушка переворачивается, как в простом двигателе постоянного тока, поэтому катушка всегда вращается в одном направлении.
  • Однако, когда вы подаете переменный ток, ток, протекающий через электромагнит, и ток, протекающий через катушку , оба меняются местами, точно в шаге, поэтому сила, действующая на катушку, всегда в одном направлении, и двигатель всегда вращается по часовой стрелке. или против часовой стрелки. Что с коммутатором? Частота тока изменяется намного быстрее, чем вращается двигатель, и, поскольку поле и ток всегда синхронизированы, на самом деле не имеет значения, в каком положении находится коммутатор в любой данный момент.

Анимация: Как работает универсальный двигатель: Электропитание питает как магнитное поле, так и вращающуюся катушку. С питанием постоянного тока универсальный двигатель работает так же, как и обычный двигатель постоянного тока, как указано выше. При питании переменным током как магнитное поле, так и ток катушки меняют направление каждый раз, когда ток питания меняется на противоположное. Это означает, что сила на катушке всегда направлена ​​в одну сторону.

Фото: Внутри типичного универсального двигателя: Основные части внутри среднего двигателя от кофемолки, который может работать как от постоянного, так и от переменного тока. Серый электромагнит по краю — это статор (статическая часть), питающийся от катушек оранжевого цвета. Обратите также внимание на прорези в коллекторе и упирающиеся в него угольные щетки, которые обеспечивают питание ротора (вращающейся части). Асинхронные двигатели в таких вещах, как электропоезда, во много раз больше и мощнее, чем этот, и всегда работают с использованием переменного тока высокого напряжения (AC) вместо постоянного тока низкого напряжения (DC) или переменного тока умеренно низкого напряжения. который питает универсальные двигатели.

Другие типы электродвигателей

Фото: Электродвигатели бывают всех форм и размеров. В этом школьном автобусе есть заменили старый грязный дизельный двигатель на большой электродвигатель (белая рамка) для уменьшения загрязнения воздуха. Фото Денниса Шредера предоставлено NREL (Национальная лаборатория возобновляемых источников энергии).

В простых двигателях постоянного тока и универсальных двигателях ротор вращается внутри статора. Ротор представляет собой катушку, подключенную к источнику электропитания, а статор представляет собой постоянный магнит или электромагнит. Большие двигатели переменного тока (используемые в таких вещах, как фабричные машины) работают немного по-другому: они пропускают переменный ток через противоположные пары магнитов для создания вращающегося магнитного поля, которое «индуцирует» (создает) магнитное поле в роторе двигателя, вызывая это вращаться вокруг. Подробнее об этом можно прочитать в нашей статье об асинхронных двигателях переменного тока. Если вы возьмете один из этих асинхронных двигателей и «развернете» его, так что статор будет эффективно выложен в длинную непрерывную дорожку, ротор сможет катиться по ней по прямой линии. Эта гениальная конструкция известна как линейный двигатель, и вы найдете ее в таких вещах, как заводские машины и плавучие железные дороги «маглев» (магнитная левитация).

Еще одна интересная конструкция — бесщеточный двигатель постоянного тока (BLDC). Статор и ротор эффективно меняются местами, с несколькими статичными железными катушками в центре и постоянным магнитом, вращающимся вокруг них, а коммутатор и щетки заменяются электронной схемой. Вы можете прочитать больше в нашей основной статье о ступичных двигателях. Шаговые двигатели, которые поворачиваются на точно контролируемые углы, являются разновидностью бесщеточных двигателей постоянного тока.

Узнать больше

Похожие статьи на нашем сайте

  • Батарейки
  • Электроника
  • История электричества
  • Двигатели
  • Ступичные двигатели
  • Асинхронные двигатели
  • Линейные двигатели
  • Шаговые двигатели

Книги

Для юных читателей
  • Электричество для юных мастеров: веселые и простые проекты «Сделай сам» Марка де Винка. Maker Media, 2017. Увлекательное практическое введение в базовые проекты в области электричества, в том числе три из них связаны со сборкой электродвигателей.
  • Electric Mischief: гаджеты на батарейках, которые могут собрать дети, Алан Бартоломью. Отпечатки лап, 2008.
Для читателей старшего возраста
  • Электродвигатели и приводы: основы, типы и применение Остина Хьюза и Билла Друри, Newnes (Elsevier), 2019.
  • Управление электродвигателем, Санг-Хун Ким, Elsevier, 2017.
  • Практическое руководство по электродвигателям Ирвинга Готтлиба, Newnes (Elsevier), 1997.

Артикул

  • 200 лет назад Фарадей изобрел электродвигатель: после того, как Фарадей опубликовал свои результаты, его наставник Эллисон Марш обвинила его в плагиате. IEEE Spectrum, 27 августа 2021 г. Увлекательная история изобретения Фарадея и последствий, которые оно вызвало.
  • Новый электродвигатель может повысить эффективность электромобилей, скутеров и ветряных турбин Лоуренса Ульриха. IEEE Spectrum, 19 августа 2019 г. Двигатели с высоким крутящим моментом — ключ к нашему быстрому электрическому будущему.
  • «Как распечатать электродвигатель» Карла Бугеи. IEEE Spectrum, 24 августа 2018 г. Можно ли «напечатать» двигатель так же, как вы делаете печатную плату?
  • Заткнись о батареях: ключ к лучшему электромобилю — более легкий двигатель Мартин Доппельбауэр и Патрик Винцер. IEEE Spectrum, 22 июня 2017 г. Немецкие инженеры считают, что лучшие двигатели, а не лучшие аккумуляторы, являются ключом к завтрашнему всепобеждающему электромобилю.
  • Силовые и электрические двигатели Ретта Аллена. Wired, ноябрь 2011 г. Почему электродвигатели потребляют гораздо больше энергии, когда они только запускаются?

Занятия

Вот несколько безопасных и простых занятий по сборке моторов, которые вы можете попробовать сами. В порядке сложности первый — это простой винтовой двигатель; последний представляет собой полноценный коллекторный двигатель постоянного тока.

  • Как сделать простейший электродвигатель от Windell Oskay. Evil Mad Scientist, 7 августа 2006 г. Можно ли сделать мотор из батарейки, винта, магнита и полоски проволоки?
  • Очень простой винтовой «двигатель» доктора Джонатана Хэйра, Creative Science Center. Еще одно описание винтового двигателя.
  • Собери простой электродвигатель !: Science Buddies, 16 октября 2017 г. Более сложный двигатель с вращающейся катушкой.
  • Соберите простой двигатель постоянного тока со щетками и коллектором. (короткая версия) и «Создание двигателя постоянного тока шаг за шагом» (пошаговая версия) Тима Каллинана. Как сделать дешевый и простой коллекторный двигатель постоянного тока из бытовых материалов примерно за 5 долларов.

Патенты

Патенты являются отличным источником подробной технической информации и чертежей. Вот некоторые из них, которые я откопал из базы данных USPTO:

  • Электродвигатель Ганса Э. Ницше, 13 апреля 1925 г.
