Принцип солнечного коллектора – виды, принцип работы, устройство системы

Содержание

виды, принцип работы, устройство системы

Тепловые насосы черпают энергию из грунта, воды или воздуха, согретых солнцем. Котлы используют тепло, высвобождающееся при сгорании топлива, которое в конечном итоге тоже является продуктом преобразования солнечной энергии в ходе длительной эволюции Земли. Гелиоколлекторы в некотором смысле уникальны: они получают энергию непосредственно от солнца.

Чтобы завтра иметь возможность абсолютно бесплатно нагревать воду для ГВС или отапливать свой дом, сегодня придется все-таки потратиться на приобретение солнечных коллекторов. С учетом немалой стоимости подобного оборудования очень важно не допустить ошибку при выборе. А значит, следует заранее получить хотя бы общие представления о специфике гелиоколлекторов и нюансах их работы.

Специфика использования солнечных коллекторов

Главной особенностью гелиоколлекторов, отличающей их от теплогенераторов других типов, является цикличность их работы. Нет солнца – нет и тепловой энергии. Как следствие, в ночное время подобные установки пассивны.

Среднесуточная выработка тепла напрямую зависит от продолжительности светового дня. Последняя же определяется, во-первых, географической широтой местности, и во-вторых, временем года. В летний период, на который в северном полушарии приходится пик инсоляции, коллектор будет работать с максимальной отдачей. Зимою же его продуктивность падает, достигая минимума в декабре-январе.

В зимний период эффективность гелиоколлекторов снижается не только из-за уменьшения продолжительности светового дня, но и из-за изменения угла падения солнечных лучей. Колебания производительности солнечного коллектора в течение года следует учитывать при расчетах его вклада в систему теплоснабжения.

Еще один фактор, который может повлиять на продуктивность солнечного коллектора, – климатические особенности региона. На территории нашей страны есть немало мест, где 200 и более дней в году солнце скрыто за толстым слоем туч или за пеленой тумана. В пасмурную погоду производительность гелиоколлектора не падает до нуля, поскольку он способен улавливать рассеянные солнечные лучи, но существенно снижается.

Принцип работы и виды солнечных коллекторов

Настала пора сказать несколько слов об устройстве и принципе работы солнечного коллектора. Основным элементом его конструкции является адсорбер, представляющий собой медную пластину с приваренной к ней трубой. Поглощая тепло падающих на нее солнечных лучей, пластина (а вместе с ней и труба) быстро нагревается. Это тепло передается циркулирующему по трубе жидкому теплоносителю, а тот в свою очередь транспортирует его далее по системе.

Способность физического тела поглощать или отражать солнечные лучи зависит, прежде всего, от характера его поверхности. Например, зеркальная поверхность отлично отражает свет и тепло, а вот черная, напротив, поглощает. Именно поэтому на медную пластину адсорбера наносится черное покрытие (простейший вариант – черная краска).

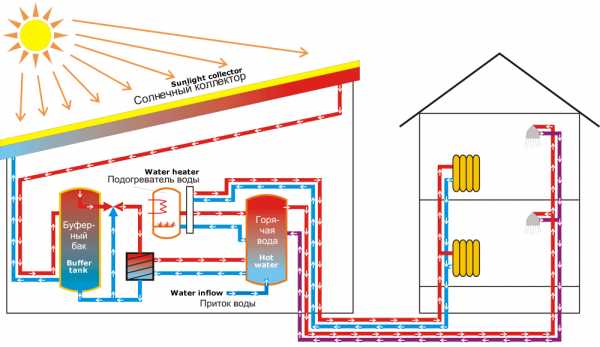

Принцип работы солнечного коллектора

1. Солнечный коллектор.
2. Буферный бак.
3. Горячая вода.

4. Холодная вода.
5. Котроллер.
6. Теплообменник.

7. Помпа.
8. Горячий поток.
9. Холодный поток.

Увеличить количество получаемого от солнца тепла можно и путем правильного подбора стекла, прикрывающего адсорбер. Обычное стекло недостаточно прозрачно. Кроме того, оно бликует, отражая часть падающего на него солнечного света. В гелиоколлекторах, как правило, стараются использовать специальное стекло с пониженным содержанием железа, что повышает его прозрачность. Для снижения доли отраженного поверхностью света на стекло наносят антибликовое покрытие. А чтобы внутрь коллектора не попадали пыль и влага, которые тоже снижают пропускную способность стекла, корпус делают герметичным, а иногда даже заполняют инертным газом.

Несмотря на все эти ухищрения, КПД солнечных коллекторов все же далек от 100%, что связано с несовершенством их конструкции. Часть полученного тепла нагретая пластина адсорбера излучает в окружающую среду, нагревая контактирующий с ней воздух. Чтобы свести к минимуму теплопотери, адсорбер необходимо изолировать. Поиск эффективного способа теплоизоляции адсорбера привел инженеров к созданию нескольких разновидностей солнечных коллекторов, самыми распространенными из которых являются плоские и трубчатые вакуумные.

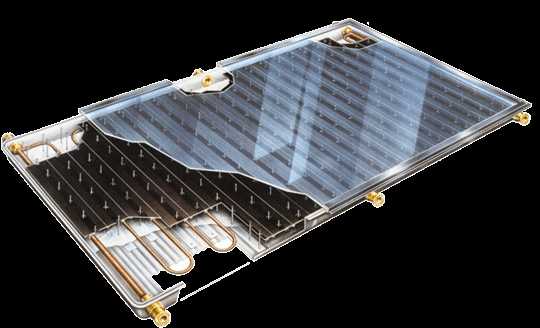

Плоские солнечные коллекторы


Плоские солнечные коллекторы.

Конструкция плоского солнечного коллектора предельно проста: это металлический короб, покрытый сверху стеклом. Для теплоизоляции дна и стенок корпуса, как правило, используется минеральная вата. Вариант этот далеко не идеален, поскольку не исключен перенос тепла от адсорбера к стеклу посредством воздуха, находящегося внутри короба. При большой разнице температур внутри коллектора и снаружи потери тепла бывают довольно существенными. В результате плоский гелиоколлектор, прекрасно функционирующий весной и летом, зимой становится крайне неэффективным.

Устройство плоского солнечного коллектора

1. Впускной патрубок.
2. Защитное стекло.

3. Абсорбционный слой.
4. Алюминиевая рама.

5. Медные трубки.
6. Теплоизолятор.
7. Выпускной патрубок.

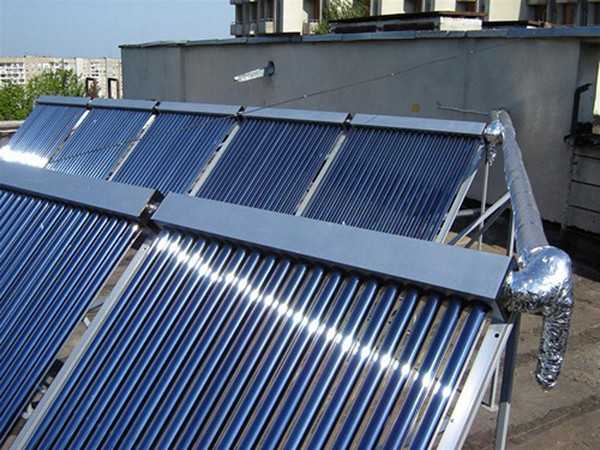

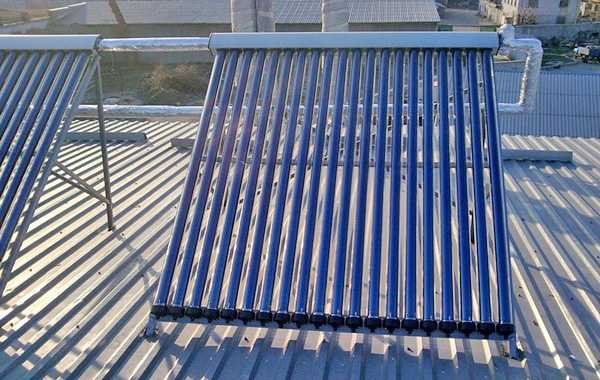

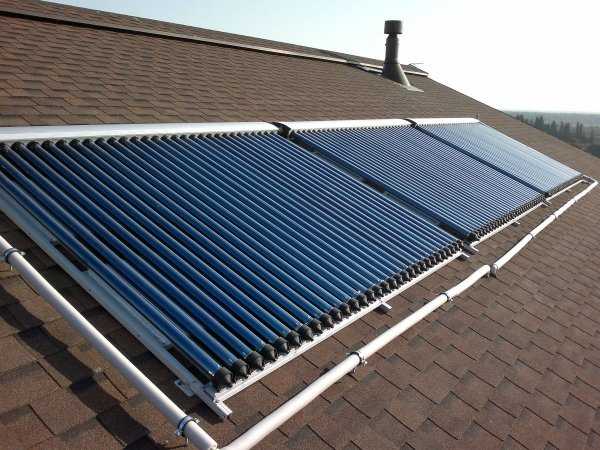

Трубчатые вакуумные солнечные коллекторы


Трубчатые вакуумные солнечные коллекторы.

Вакуумный солнечный коллектор представляет собой панель, состоящую из большого количества сравнительно тонких стеклянных трубок. Внутри каждой из них расположен адсорбер. Чтобы исключить перенос тепла газом (воздухом), трубки вакуумированы. Именно благодаря отсутствию газа вблизи адсорберов, вакуумные коллекторы отличаются низкими теплопотерями даже в морозную погоду.

Устройство вакуумного коллектора

1. Теплоизоляция.
2. Корпус теплообменника.
3. Теплообменник (коллектор)

4. Герметичная пробка.
5. Вакуумная трубка.
6. Конденсатор.

7. Поглощающая пластина.
8. Тепловая трубка с рабочей жидкостью.

Области применения солнечных коллекторов

Главное назначение солнечных коллекторов, как и любых других теплогенераторов, – отопление зданий и подготовка воды для системы горячего водоснабжения. Осталось выяснить, какой именно тип гелиоколлекторов лучше подходит для выполнения той или иной функции.

Плоские солнечные коллекторы, как мы выяснили, отличаются хорошей производительностью в весенне-летний период, но малоэффективны зимой. Из этого следует, что использовать их для отопления, потребность в котором появляется именно с наступлением холодов, нецелесообразно. Это, однако, не означает, что для данного оборудования вовсе не найдется дела.

У плоских коллекторов есть одно неоспоримое преимущество – они существенно дешевле вакуумных моделей, поэтому в тех случаях, когда планируется использовать солнечную энергию исключительно летом, имеет смысл приобретать именно их. Плоские гелиоколлекторы прекрасно справляются с задачей подготовки воды для ГВС в летний период. Еще чаще их используют для подогрева до комфортной температуры воды в открытых бассейнах.

Трубчатые вакуумные коллекторы более универсальны. С приходом зимних холодов их производительность снижается не столь существенно, как в случае плоских моделей, а значит, они могут использоваться круглогодично. Это дает возможность задействовать подобные гелиоколлекторы не только для горячего водоснабжения, но и в системе отопления.


Сравнение плоских и вакуумных солнечных коллекторов.

Расположение солнечных коллекторов

Эффективность гелиоколлектора напрямую зависит от количества солнечного света, попадающего на адсорбер. Из этого следует, что коллектор должен располагаться на открытом пространстве, куда никогда (или, по крайней мере, максимально долго) не падает тень от соседних зданий, деревьев, расположенных вблизи гор и т. д.

Большое значение имеет не только расположение коллектора, но и его ориентация. Самой «солнечной» стороной в нашем северном полушарии является южная, а значит, в идеале «зеркала» коллектора должны быть развернуты строго на юг. Если технически сделать этого невозможно, то следует выбрать направление, максимально приближенное к южному, – юго-запад или юго-восток.

Не следует выпускать из внимания и такой параметр, как угол наклона гелиоколлектора. Величина угла зависит от отклонения положения Солнца от зенита, которое в свою очередь определяется географической широтой той местности, в которой будет эксплуатироваться оборудование. Если угол наклона будет выставлен неправильно, то существенно возрастут оптические потери энергии, поскольку значительная часть солнечного света будет отражаться от стекла коллектора и, следовательно, не достигнет абсорбера.

Как подобрать солнечный коллектор нужной мощности

Если вы хотите, чтобы отопительная система вашего дома справлялась с задачей поддержания в помещениях комфортной температуры, а из кранов текла горячая, а не еле теплая вода, и при этом планируете использовать в качестве генератора тепла солнечный коллектор, нужно заранее вычислить необходимую мощность оборудования. При этом потребуется учесть довольно большое количество параметров, в том числе назначение коллектора (ГВС, отопление или их комбинация), потребности объекта в тепле (суммарная площадь обогреваемых помещений или средний суточный расход горячей воды), климатические особенности региона, особенности установки коллектора.

В принципе, произвести подобные расчеты не так уж и сложно. Производительность каждой модели известна, а значит, вы без труда оцените количество коллекторов, необходимое для обеспечения дома теплом. Компании, занимающиеся выпуском солнечных коллекторов, обладают информацией (и могут предоставить ее потребителю) об изменении мощности оборудования в зависимости от географической широты местности, угла наклона «зеркал», отклонения их ориентации от южного направления и т. д., что позволяет внести необходимые поправки при расчете производительности коллектора.

При подборе необходимой мощности коллектора очень важно достичь баланса между нехваткой и избытком генерируемого тепла. Специалисты рекомендуют ориентироваться на максимально возможную мощность коллектора, т. е. использовать в расчетах показатель для самого продуктивного летнего сезона. Это идет в разрез с желанием среднестатистического пользователя взять оборудование с запасом (т. е. посчитать по мощности самого холодного месяца), чтобы тепла от коллектора хватала и в менее солнечные осенние и зимние дни.

Однако если вы пойдете по пути выбора солнечного коллектора повышенной мощности, то на пике его производительности, т. е. в теплую солнечную погоду, вы столкнетесь с серьезной проблемой: тепла будет производиться больше, чем потребляться, а это грозит перегревом контура и прочими малоприятными последствиями. Существует два варианта решения этой задачи: либо устанавливать маломощный солнечный коллектор и в зимний период параллельно подключать резервные источники тепла, либо приобрести модель с большим запасом по мощности и предусмотреть при этом пути сброса избыточного тепла в весенне-летний сезон.

Стагнация системы

Поговорим чуть подробнее о проблемах, связанных с переизбытком генерируемого тепла. Итак, предположим, что вы установили достаточно мощный гелиоколлектор, способный полностью обеспечить теплом отопительную систему вашего дома. Но наступило лето, и потребность в отоплении отпала. Если у электрического котла можно отключить электропитание, у газового – перекрыть подачу топлива, то над солнцем мы не властны – «выключить» его, когда стало слишком жарко, нам не под силу.

Стагнация системы – одна из главных потенциальных проблем солнечных коллекторов. Если из контура коллектора забирается недостаточно тепла, происходит перегрев теплоносителя. В определенный момент последний может закипеть, что приведет к прекращению его циркуляции по контуру. Когда теплоноситель остынет и конденсируется, работа системы возобновится. Однако далеко не все виды теплоносителей спокойно переносят переход из жидкого состояния в газообразное и обратно. Некоторые в результате перегрева приобретают желеобразную консистенцию, что делает невозможной дальнейшую эксплуатацию контура.

Избежать стагнации поможет лишь стабильный отвод производимого коллектором тепла. Если расчет мощности оборудования сделан правильно, вероятность возникновения проблем практически нулевая.

Однако даже в этом случае не исключено возникновение форс-мажорных обстоятельств, поэтому следует заранее предусмотреть способы защиты от перегрева:

1. Установка резервной емкости для накопления горячей воды. Если вода в основном баке системы горячего водоснабжения достигла установленного максимума, а гелиоколлектор продолжает поставлять тепло, автоматически произойдет переключение, и вода начнет греться уже в резервной емкости. Созданный запас теплой воды можно будет использовать для бытовых нужд позже, в пасмурную погоду.

2. Подогрев воды в бассейне. У владельцев домов с бассейном (не важно, крытым или размещенным под открытым небом) имеется прекрасная возможность отводить излишки тепловой энергии. Объем бассейна несравнимо больше объема любого бытового накопителя, из чего следует, что вода в нем не нагреется так сильно, что уже не сможет поглощать тепло.

3. Слив горячей воды. При отсутствии возможности тратить избыток тепла с пользой можно попросту сливать небольшими порциями нагретую воду из накопительного резервуара для ГВС в канализацию. Поступающая при этом в емкость холодная вода будет понижать температуру всего объема, что позволит продолжать отводить тепло от контура.

4. Внешний теплообменник с вентилятором. Если гелиоколлектор обладает большой производительностью, избыток тепла может быть тоже очень велик. В этом случае система оборудуется дополнительным контуром, заполненным хладагентом. Этот дополнительный контур сопряжен с системой посредством теплообменника, оснащенного вентилятором и монтируемого за пределами здания. При возникновении риска перегрева избыточное тепло поступает в дополнительный контур и через теплообменник «выбрасывается» в воздух.

5. Сброс тепла в грунт. Если помимо солнечного коллектора в доме имеется грунтовый тепловой насос, избыток тепла можно направить в скважину. При этом вы решаете сразу две задачи: с одной стороны, защищаете контур коллектора от перегрева, с другой – восстанавливаете истощенный за зиму запас тепла в грунте.

6. Изоляция гелиоколлектора от прямых солнечных лучей. Этот способ с технической точки зрения один из самых простых. Конечно, забираться на крышу и занавешивать коллектор вручную не стоит – это тяжело и небезопасно. Гораздо рациональнее установить дистанционно управляемый заслон, наподобие рольставень. Можно даже подключить блок управления заслоном к контроллеру – при опасном повышении температуры в контуре коллектор будет закрываться автоматически.

7. Слив теплоносителя. Этот способ можно считать кардинальным, но в то же время он довольно прост. При возникновении риска перегрева теплоноситель посредством насоса сливается в специальную емкость, интегрированную в контур системы. Когда условия вновь станут благоприятными, насос вернет теплоноситель в контур, и работа коллектора будет восстановлена.

Другие компоненты системы

Недостаточно просто собрать излучаемое солнцем тепло. Нужно его еще транспортировать, накопить, передать потребителям, нужно контролировать все эти процессы и т. д. А это означает, что помимо расположенных на крыше коллеторов система содержит множество других компонентов, может быть менее заметных, но при этом не менее важных. Остановим ваше внимание лишь на некоторых из них.

Теплоноситель

Функцию теплоносителя в контуре коллектора может выполнять либо вода, либо незамерзающая жидкость.

Вода имеет ряд недостатков, накладывающих определенные ограничения на использование ее в качестве теплоносителя в гелиоколлекторах:

  • Во-первых, при отрицательных температурах она застывает. Чтобы замерзший теплоноситель не разорвал трубы контура, с приближением холодов его придется сливать, а значит, зимой вы не получите от коллектора даже небольших количеств тепловой энергии.
  • Во-вторых, не слишком высокая температура кипения воды может стать причиной частых стагнаций в летний период.

Незамерзающая жидкость в отличие от воды обладает значительно более низкой температурой замерзания и несравнимо более высокой температурой кипения, что повышает удобство использования ее в качестве теплоносителя. Однако при высоких температурах «незамерзайка» может претерпеть необратимые изменения, поэтому ее следует оберегать от чрезмерного перегрева.

Насос адаптированный для гелиосистем

Для обеспечения принудительной циркуляции теплоносителя по контуру коллектора необходим насос, адаптированный для гелиосистем.

Теплообменник для ГВС

Перенос тепла от контура гелиоколлектора к воде, используемой в ГВС, или к теплоносителю системы отопления осуществляется посредством теплообменника. Как правило, для накопления горячей воды используют резервуар большого объема с уже встроенным теплообменником. Рационально использовать баки с двумя и более теплообменниками: это позволит забирать тепло не только у солнечного коллектора, но и у других источников (газовый или электрический котел, тепловой насос и т. д.).

Автоматика

Такой сложной системе не обойтись без автоматики, осуществляющий контроль и управление процессом. Контроллер позволяет автоматизировать работу коллектора: он осуществляет анализ температуры в контуре и накопительном резервуаре, управляет насосом и клапанами, ответственными за движение теплоносителя по контуру. При перегреве теплоносителя в контуре и воды в баке контроллер отдаст команду на сброс тепла в альтернативный теплоприемник – дополнительный резервуар с водой или уличный воздушный теплообменник.

Если в конце светового дня температура воды в накопительной емкости превысит температуру теплоносителя в контуре коллектора, автоматика остановит циркуляцию теплоносителя по контуру, чтобы накопленное тепло не выбрасывалось в атмосферу через сам коллектор. Современные контроллеры дают возможность удаленно следить за работой системы и при необходимости вносить корректировки.

Сегодня не составит труда найти на рынке гелиоколлектор и любой из компонентов, необходимых для его работы. Вполне реально собрать систему из купленных по отдельности элементов. Однако производители предлагают уже готовые комплекты, которые включают в себя коллектор, насосы, накопительные резервуары, управляющую автоматику и т. д. Приобретение такого комплекта – это не только экономия вашего времени, но и гарантия работоспособности системы.

Вам будет интересно

srbu.ru

Принцип работы солнечного коллектора-водонагревателя

Принцип работы солнечного водонагревателя базируется на сборе тепловой энергии Солнца, которая переносится инфракрасным и видимым излучением. Это устройство используется непосредственно для нагрева теплоносителя (воды), а не выработки электрической энергии, как у солнечных батарей.

Коллектор может использоваться для подогрева воды, отопления, а некоторые разновидности устройств – для опреснения соленой воды и производства электроэнергии.

Принцип работы

Существует несколько разновидностей солнечных коллекторов. Два основных вида – плоский и вакуумный. Особенности функционирования каждого из них описаны ниже. В целом же принцип работы устройства довольно простой – солнечные лучи разогревают воду, которая затем подается в накопительный бак или систему отопления.​

Основные элементы устройства:

  • Поглощающая поверхность. Изготавливается из материалов, которые хорошо поглощают солнечную энергию с минимальными потерями. Современные материалы позволяют накапливать тепло даже в пасмурную погоду.
  • Трубки для передачи теплоносителя (горячая вода). Обычно изготавливаются из меди или сшитого полипропилена.
  • Теплоизоляционный материал. Им покрывают плоскую поглощающую поверхность, чтобы предотвратить охлаждение воды. В вакуумных коллекторах слой изоляции не требуется.

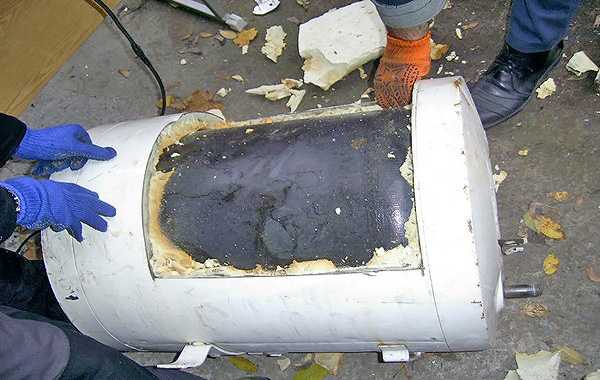

  • Накопительный бак для сбора горячей воды. Он также покрывается теплоизоляцией, иначе потери тепла будут очень большими. В бак может быть встроен дополнительный нагреватель. Если коллектор используется одновременно для нагрева воды и отопления, тепловая энергия распределяется равномерно между баком и системой отопления.
  • Контроллер. Устройство для управления всей системой. Контроллер автоматически включает дополнительный подогрев воды (если есть газовая горелка или электрический тэн) при ее охлаждении до определенного уровня, закрывает и открывает клапан бака, выбирает оптимальный режим работы для дня и ночи и т.д.

Также в комплект могут входить различные дополнительные элементы:

Плоский коллектор

Представляет собой герметичную пластину, в которой размещены все детали. Главный элемент конструкции – плоский абсорбер (поглощающая поверхность для сбора солнечной энергии). С одной стороны пластина покрыта стеклом с пониженным содержанием металлов, а с другой – слоем теплоизоляции. Чтобы повысить эффективность абсорбции, пластину под стеклом покрывают черной краской или специальным покрытием на основе оксида титана.

Внутри пластины находится система трубок из меди или сшитого полиэтилена. Про трубкам циркулирует теплоноситель, подводится холодная жидкость и отводится нагретая.

Для повышения эффективности работы используются специальные дополнительные покрытия. Например, это алюминиевый экран или листовая медь. В России такие дополнительные покрытия необходимы даже в южных регионах.

Если вода не движется по трубкам, она может нагреваться до 210 °C. Принцип работы такого устройства основан на парниковом эффекте. Солнечные лучи проникают через внешнее покрытие, нагревают теплоноситель и задерживаются в пластине. В результате излучать тепло начинает она сама.

Основные преимущества плоского коллектора:

  • Легко самоочищаются от снега, инея, грязи.
  • Относительная дешевизна базового комплекта.
  • Отличное соотношение цены/количества энергии для регионов с теплым климатом.
  • Установка под любым углом.

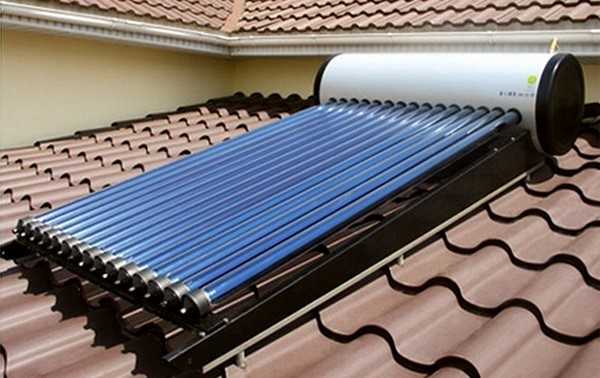

Вакуумный коллектор

Представляет собой ряд вакуумных тепловых трубок, закрепленных на алюминиевой раме параллельно друг другу.

Конструкция трубки похожа на термос. Во внутренней трубке находится теплоноситель. Между ней и внешней трубкой воздух откачан и создается вакуум. Именно он и препятствует охлаждению разогретой жидкости. Благодаря ему сохраняется до 95% аккумулированной энергии.

Трубки расположены под наклоном. Под воздействием солнечных лучей нетоксичная жидкость в нижней части трубки нагревается и поднимается вверх. Там пар конденсируется, отдавая тепло антифризу. Он протекает дальше по системе трубок и нагревает воду. Охлажденная жидкость опускается в нижнюю часть трубки, где снова нагревается и цикл повторяется.

Основные преимущества вакуумного коллектора:

  • Эффективная работа при температуре до -30 °C и в пасмурную погоду.
  • Отличное соотношение цены/количества энергии для холодных регионов.
  • Низкая парусность.
  • Низкие теплопотери.
  • Простой монтаж.

Особенности установки

Плоские коллекторы могут устанавливаться практически под любым углом, а вакуумные – под углом не менее 20 градусов. Принимается во внимание угол падения солнечных лучей. Для максимальной эффективности работы всей системы лучи должны падать на коллектор перпендикулярно.

Советы по установке:

  1. Для северного полушария лучше всего ориентировать адсорбирующую поверхность на юг. Если нельзя этого сделать, нужно выбрать запад или восток.
  2. До заполнения системы теплоносителем необходимо затенять адсорбирующую поверхность, чтобы не допустить перегрева. Для предотвращения теплового удара теплоносителем заполняют только холодный коллектор.
  3. Для обвязки нельзя использовать стальные трубы с цинковым покрытием или обычные пластиковые. Солнечный коллектор работает постоянно, выключить его нельзя. При малом водоразборе жидкость может прогреваться до 200-300 °C. Для работы с настолько горячей жидкостью подходят трубы из нержавеющей стали или меди.
  4. Материал крепежа и теплоизоляции, которые будут соприкасаться с горячим контуром, также должен выдерживать перепады температур.
  5. На скатной крыше коллектор обычно устанавливают параллельно кровле. При этом место установки не должно закрываться тенью в любое время суток. На плоской крыше используются подпорки.
  6. Плоские коллекторы не устанавливают в горизонтальном положении. Они обязательно должны быть расположены под наклоном. Вакуумные коллекторы допустимо устанавливать горизонтально, если не предусматривается длительных фаз стагнации (отбора нагретой воды).
  7. Коллекторы, которые должны быть встроены в кровлю, не устанавливаются горизонтально на крыше, вертикально на стене или где-то еще.
  8. Плоский коллектор имеет высокую парусность, поэтому при монтаже необходимо учитывать силу и направление ветра.

aeteh.ru

Схема солнечного коллектора: общие принципы и особенности

Развитие альтернативной энергетики дает шанс каждому не только значительно снизить свои расходы, но и стать независимым от сбоев или плановых отключений в системах отопления и подачи горячей воды. Наиболее популярный альтернативный источник – энергия Солнца, которая не только бесплатна, но и доступна в любой точке земного шара в неиссякаемом количестве.

Основные устройства, которые преобразовывают солнечную энергию в тепловую и обеспечивают пользователей необходимыми благами (теплом и горячей водой) – солнечные коллекторы. Схема подключения солнечного коллектора зависит от множества факторов: расположения здания,  мощности самого устройства, угла наклона трубок, уровня инсоляции, решаемой задачи и множества других значений, которые обязательно следует учитывать для эффективной работ целой системы.

Схема подключения солнечного коллектора в теплое время года.

Простейшая схема подключения коллектора включает в себя следующие компоненты:

-                   непосредственно коллектор;

-                   контур теплообмена;

-                   тепловой аккумулятор (бак, в котором находится нагретая вода).

Плоский солнечный коллектор имеет наиболее простую конструкцию и отлично подходит для использования в жарком климате с большим количеством солнечных дней и соответствующим уровнем инсоляции. Он состоит из слоя абсорбера, покрытого стеклом, который преобразовывает и передает уже тепловую энергию теплоносителю (последний циркулирует в трубках – тепловом контуре).

В регионах с холодным климатом более эффективно использование вакуумного коллектора, особенностью конструкции которого является использование для нагрева вакуумных трубок. Стеклянные трубки, благодаря своей цилиндрической форме, способны улавливать солнечные лучи более длительный промежуток времени (лучше использовать солнечный день), а используемое в их конструкции селективное покрытие улавливает даже рассеянное солнечное излучение. Благодаря этому они имеют большую эффективность в работе при установке в большинстве регионов нашей огромной страны.

В летнее время года, когда значения солнечной инсоляции достигают своего пика, работа солнечного коллектора дает ощутимый результат вне зависимости от того, какой солнечный коллектор используется – плоский или вакуумный.

В это время года в качестве теплоносителя можно смело использовать воду (это также относится к регионам с «мягкой» зимой), которая нагревается полученной от абсорбера энергией и подымается по трубам вверх, поступая в бак-аккумулятор. Бак подключен к кранам вывода воды, поэтому при открытии вентиля горячая вода из бака выходит и замещается холодной. Вода более низкой температуры скапливается в нижней части бака и выходит в контур системы через соответствующую трубу. Она вновь нагревается от полученной энергии и поступает в бак. В самом накопителе труба забора, через которую происходит подача горячей воды для пользования, должна быть расположена у верхней части бака (из-за меньшей плотности теплая вода подымается вверх).

Такой водный бак-аккумулятор можно располагать как на улице, так и в помещении. Наиболее распространенный и простой вариант в первом случае – водяной душ. Окрашенный в черную краску бак самостоятельно притягивает тепло и еще больше нагревает воду. Чтобы избежать теплопотерь в ночное время, бак необходимо теплоизолировать.

Такая простейшая схема подключения солнечного коллектора обеспечивает лишь естественную (и не всегда достаточную) циркуляцию теплоносителя. Увеличить продуктивность работы системы можно с помощью циркуляционного насоса.

Повышаем эффективность работы солнечного коллектора в холодную пору.

Использование простой системы для отопления и горячего водоснабжения в зимнее время возможно, если в качестве теплоносителя применяется антифриз, а бак-накопитель дополнен вспомогательным обогревательным элементом (например, ТЭНом). При использовании антифриза изменяется конструкция бака – в него монтируется змеевик (чаще всего медный), благодаря которому происходит циркуляции теплоносителя в баке. Хорошая проводимость металла позволяет отдавать тепло антифриза воде в баке.

В конструкцию рекомендуется включить циркуляционный насос и расширительный бак. Иногда для разделения воды, которая используется для отопления (техническая) и личного использования (питьевая) в бак монтируют внутренний резервуар. Он располагается в верхней части бака (где собирается горячая вода) и подключен к системе водоснабжения (с помощью вентиля забирается горячая вода, а резервуар заполняется холодной жидкостью). При этом система отопления подключена к основному баку.

В зависимости от внешней температуры, площади коллектора, географической точки, времени года, типа коллектора, и множества других факторов колеблется и эффективность работы системы (т.е. стабильность вырабатываемого уровня энергии).

Кроме более привычных пользователям устройств, существует и воздушный солнечный коллектор, схема работы которого предполагает, что теплоносителем в системе является воздух, который нагревается от абсорбера и подается в отапливаемое помещение с помощью вентилятора.

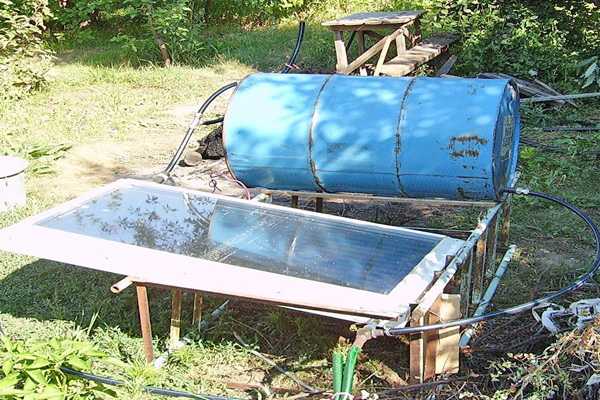

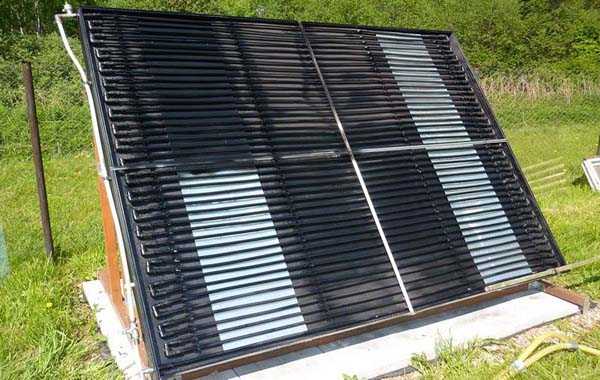

Собираем солнечный коллектор своими руками.

Солнечный коллектор, его устройство, схемы и конструкции уникальны в каждом конкретном случае. Подобрать комплектующие, собрать и подключить механизм в систему так, чтобы она работала максимально продуктивно и безопасно, могут профессионалы. Впрочем, собрать элементарный солнечный коллектор или батарею легко и своими руками.

В качестве коллектора можно использовать радиатор из трубок длиной около 16-18 см и толщиной стенок около 1,5 мм. Решетка из таких стеклянных труб соединяется с трубами вывода и подвода (на ¾ и 1 дюйм соответственно). Такой радиатор устанавливается в короб из досок или металлических брусьев для более крепкой конструкции. В качестве дна – фанера или оргалит, сверху которых необходимо уложить теплоизоляцию. В короб устанавливают радиатор, закрепляют его хомутами и закрывают конструкцию крышкой из толстого стекла. Чтобы конструкция притягивала больше солнечной энергии, трубки радиатора, дно и внутренние поверхности короба окрашивают черной матовой краской, а стены снаружи – «серебрянкой». Любые соединения между элементами конструкции необходимо герметизировать (чаще всего используют пеньку, сверху которой наносят краску).

Как в случае с фабричными коллекторами, схема солнечного коллектора своими руками предполагает наличие бака для воды. В домашних условиях накопителя объемом до 300 л оказывается достаточно для того, чтобы нагретой до нужного уровня воды хватало домохозяйству. Бак необходимо теплоизолировать (например, поместив в короб и заполнив оставшееся пространство пенопластом, опилками и другими подручными материалами).

Чтобы поддерживать давление в системе, устанавливают аванкамеру – емкость объемом 30-40 л монтируют на 0,8-1 м выше уровня воды в баке. Аванкамера нужна для контроля подачи воды (жидкость прекращает поступать, когда начинает выливаться из трубы вывода аванкамеры и, наоборот, когда уровень воды в аванкамере падает, начинается процесс подачи воды из радиатора).

Все элементы системы соединяются в тепловой контур трубами на ½ и 1 дюйм. Первые используются для монтажа элементов от крана до аванкамеры и вывода нагретой воды из бака-накопителя, а «дюймовые» – для компонентов под низким давлением. Во избежание теплопотерь в трубах, их также необходимо окрасить «серебрянкой».

Но лучше «не заниматься ерундой» и приобрести готовый, заводской солнечный коллектор, гарантированно обеспечивающий Вас теплом и горячей водой.

Схема подключения и работы солнечного коллектора достаточно простая и безопасная. В зависимости от множества факторов, меняется и наличие компонентов. Чтобы коллектор работал эффективно, обеспечивая нужное количество тепла и горячей воды даже в холодное время года, необходимо не только правильно рассчитать и подобрать все компоненты, но и грамотно произвести их монтаж!





du-alex.ru

Принцип работы солнечных коллекторов – Stroim24.info

Солнечные коллекторы являются на сегодняшний день наиболее эффективными устройствами, использующими энергию солнца. Для примера, коэффициент полезного действия фотоэлектрических панелей составляет всего около 14-18%, тогда как на солнечных коллекторах эффективно используется приблизительно 80-95% поглощенной солнечной энергии.

Рассмотрим, каков принцип действия солнечных коллекторов, какие их виды существуют и для каких целей используются.

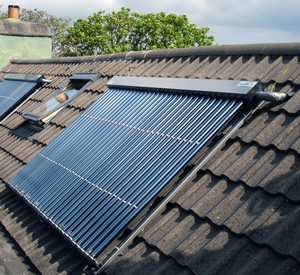

Система отопления на основе солнечного коллектора вакуумного типа

Если кратко, то солнечные коллекторы направлены на захват тепловой солнечной энергии, ее концентрацию и последующее направление на человеческие нужды.

Рассмотрим, из чего состоит солнечный коллектор:

  • Коллекторная система состоит, собственно, из коллектора, контура для теплообмена и теплового аккумулятора (обычного водяного бака).
  • По солнечному коллектору происходит циркуляция теплоносителя (жидкости). В нем теплоноситель нагревается от солнечной энергии.

    Затем передают добытую энергию посредством теплообменника, вмонтированного в бак-аккумулятор, воде в баке.

    Так выглядит простейшая схема устройства бытовых солнечных коллекторов

  • В баке нагретая вода хранится вплоть до ее использования, к примеру, на отопление дома солнечными коллекторами, а также другие хозяйственные нужды.

    Для более продолжительного сохранения воды в нагретом состоянии, бак должен обладать качественной теплоизоляцией.

  • Циркуляция воды в солнечном коллекторе может производиться как естественным, так и принудительным способом.
  • В бак-аккумулятор также может быть вмонтирован дублирующий электронагреватель, который при необходимости будет автоматически включаться, чтобы нагреть воду до заданной температуры при устоявшейся пасмурной погоде либо непродолжительном солнцестоянии в зимний период.

Виды солнечных коллекторов

Если вы планируете установить в своем доме солнечный коллектор для отопления своими руками, следует для начала определиться с подходящим типом конструкции.

Основных видов солнечных коллекторов существует два – вакуумные и плоские. Также имеется менее используемая альтернатива – воздушные коллекторы.

Особенности солнечных коллекторов различных типов

Рассмотрим особенности каждого вида более подробно:

  • Плоский коллектор наиболее схож по принципу действия с выше описанной моделью. Он представляет собой плоскую коробку, закрытую стеклом и содержащую особый слой, абсорбирующий тепло.

    Этот слой соединен с трубками, по которым ведется циркуляция теплоносителя, в роли которого, как правило, выступает пропилен-гликоль.

    Схема плоского солнечного коллектора

  • Вакуумный коллектор вместо одной коробки, покрытой стеклом, обладает рядом габаритных полых трубок, выполненных из стекла.

    Внутри них располагаются одна или несколько трубок меньших размеров, содержащих абсорбер тепловой энергии.

    Внутренние трубки сообщаются с магистралью теплоносителя, тогда как в пространстве между наружной и внутренними трубками находится вакуум, выступающий в роли теплоизолятора.

    Схема вакуумного солнечного коллектора

  • Воздушный солнечный коллектор для отопления применяют реже, поскольку воздух в сравнении с жидкостями хуже проводит тепло, поэтому КПД таких коллекторов обычно ниже.

    Такой коллектор (батарея) для отопления дома чаще всего являет собой плоскую конструкцию, в которой воздух, контактируя с поглотителем солнечной энергии, нагревается и естественным образом либо при помощи вентилятора подается в отапливаемое помещение.

    Схема воздушного солнечного коллектора

Совет!

При использовании систем с принудительной подачей воздуха потребность в энергии на работу вентилятора понизит эффективность воздушных коллекторов еще больше.

Какой солнечный коллектор лучше выбрать

Однозначного ответа на данный вопрос нет, поскольку каждый из них обладает своими преимуществами и недостатками:

  • Например, плоские коллекторы считают более прочными и надежными благодаря более простой конструкции, тогда вакуумные солнечные коллекторы для отопления потенциально более хрупки.
  • Несмотря на то, что воздушный коллектор обладает меньшим КПД, он более прост в управлении и не боится проблем, связанных с замерзанием теплоносителя и воды.
  • Если плоский коллектор выходит из строя, то замене подлежит вся абсорбирующая система. При повреждении коллектора вакуумного типа, необходимо заменить лишь вышедшие из строя трубки.

Отопление солнечными коллекторами зачастую имеет следующую принципиальную схему работы

  • Эффективность плоских коллекторов выше при необходимости нагрева воды на 20-40 градусов свыше температуры наружного воздуха, тогда как вакуумные коллекторы эффективней справляются с задачей нагрева до более высоких температур, что весьма актуально, если преимущественно используется солнечный коллектор зимой для отопления.
  • Также вакуумные коллекторы вырабатывают больше энергии при пасмурной погоде и меньше ее теряют в зимний период от контактов с холодным окружающим воздухом.
  • Если средний срок службы коллекторов составляет около 15-30лет, то этот показатель отдельно для вакуумных систем несколько ниже.

Дополнительные особенности выбора вакуумных коллекторов

Необходимо знать, что величины трубок вакуумных коллекторов напрямую влияют на показатель выработки энергии. Так, чем они тоньше и меньше, тем меньше тепловой энергии сможет приносить такая система. Нормальным считается диаметр трубок в 58 мм при длине 1,2-2,1 м.

Кроме того, такие коллекторы могут быть с обычными медными нагревательными трубками, передающими тепло, и с U-образными трубками, образующими миниконтуры передачи тепла в внутри каждой стеклянной трубки. Именно последние считаются наиболее продвинутыми в технологическом плане на сегодняшний день.

U-образная трубка вакуумного коллектора

Совет!

Установить солнечный коллектор своими руками для отопления достаточно сложно, однако намного дешевле, чем с привлечением сторонних специалистов.

Обычно при покупке комплекта оборудования прилагается подробная инструкция по монтажу системы и по выбору места монтажа.

Подробное следование инструкции несколько упростит задачу.

Мы рассмотрели особенности различных видов солнечных коллекторов отопления и надеемся, что наши рекомендации позволят вам существенно сэкономить на использовании природных теплоносителей. Смело используйте альтернативные источники энергии, поскольку именно за ними наше будущее.

Но если Вы сторонник традиционных систем отопления. то см. газовые котлы отопления для частного дома.

Поделитесь с друзьями в соц.сетях

Facebook

Twitter

Google+

Telegram

Vkontakte

stroim24.info

Устройство и принцип работы солнечного коллектора

Солнечный вакуумный водонагреватель обеспечивает сбор и преобразование солнечной энергии в любую погоду, вне зависимости от внешней температуры. Коэффициент поглощения энергии у подобных устройств составляет 97%.

Энергию Солнца в дело

Вакуумные водонагреватели прямого нагрева

В таких системах стеклянные вакуумные трубки и бак-накопитель составляют единое целое и монтируются на одну раму. Трубки входят непосредственно в накопительный бак через уплотнительное кольцо. Вода, нагреваясь в вакуумных трубках, поднимается в бак за счёт естественной циркуляции. После чего она может быть использована для бытовых нужд.

Такие системы работают без давления. Подключение к водопроводу производится через запорный клапан, который поддерживает постоянный уровень воды в баке. Так как в качестве теплоносителя используется вода, такие водонагреватели можно использовать в период с мая по сентябрь, то есть до поры наступления ночных заморозков. Преимуществами водонагревателей такого типа являются простота конструкции, определяющая высокую надёжность и низкую стоимость, а также полная энергонезависимость.

Вакуумные водонагреватели косвенного нагрева

Принцип действия таких водонагревателей напоминает работу установки центрального отопления. Это закрытая система, которая работает под давлением. Ещё такие системы называют всесезонными или раздельными. За счёт использования тепловых трубок в конструкции вакуумных коллекторов достигается большая эффективность при работе в условиях низких температур и слабой освещенности.

Применяются вакуумные тепловые трубки HP (Heate Pipe). Это более продвинутый тип трубки, который может работать при низких, до -50°С температурах. Коллектор и бак-накопитель расположены раздельно и соединены трубопроводом. Для соединения используют медную или удобную в монтаже гофрированную трубу из нержавеющей стали, которая не боится разморозки.

Водонагреватель обычно монтируется на крыше, а бак-накопитель внутри здания. Теплоноситель циркулирует принудительно, для этого система использует электрические насосы, клапаны и контроллеры. И хотя подобная установка является энергозависимой, многолетний опыт эксплуатации показывает, что при использовании её в комплексе с солнечными электрическими панелями, обеспечивающими питание циркуляционного насоса, такая система может длительное время работать и при отключении электричества.

Системы с открытым контуром

Если через коллектор, в котором происходит передача тепла от вакуумных трубок, используется вода, которая циркулирует между ним и баком-накопителем, она называется системой с открытым контуром.

Такая схема наиболее проста и эффективна и снижает эксплуатационные расходы, однако солевые отложения и коррозия со временем могут вывести её из строя. Коллекторы с открытым контуром популярны в регионах с круглогодичными положительными температурами или при сезонном использовании. Хотя они и способны противостоять умеренно отрицательным (до -20°С) температурам без повреждения.

Системы с закрытым контуром

В этих системах косвенного нагрева теплоносителем первого контура является антифриз, который и передаёт энергию бытовой воде через теплообменник внутри бака-теплоаккумулятора. Они дороже, но при этом и более эффективны. Системы с закрытым контуром имеют хорошую защиту от замораживания, поэтому они безальтернативны для тех районов, где влияние отрицательных внешних температур носит продолжительный характер.

Солнечный коллектор

Через верхнюю часть коллектора протекает незамерзающая жидкость, которая отбирает тепло от медных наконечников вакуумных трубок и циркулируя через теплообменник бака-аккумулятора (бойлера), таким образом нагревает в нём воду.

Циркуляция антифриза в системе осуществляется посредством циркуляционного насоса. Его включением и выключением на основании показаний датчиков температуры, которые расположены на выходе коллектора, в бойлере и обратке системы отопления, управляет контроллер.

Цикл передачи тепла от коллектора к баку длится весь световой день, пока температура на выходе из коллектора выше температуры воды в баке. Тепловой контур отделен от трубок, поэтому при повреждении одной или нескольких из них коллектор продолжает работать. Процедура замены трубок очень проста, ведь сливать антифриз из контура теплообменника нет необходимости. Расширительный бак предохраняет систему от избыточного давления, возникающего при сильном нагреве теплоносителя.

Бак-аккумулятор тепла

Резервуар накопитель по своему устройству напоминает обычный бойлер. Он предназначен для накопления и сохранения тепла и обычно включает в себя одну или две внутренние спирали теплообменников. Сам бак выполнен из нержавеющей стали в пенополиуретановой изоляции в стальном корпусе. Если нагретая вода не расходуется, бак выполняет функцию теплоаккумулятора и хранит её нагретой, позволяя пользоваться горячей водой даже в тёмное время суток, когда солнечный коллектор не работает.

Получаемая в некоторые дни вода может иметь недостаточную из-за продолжительной пасмурной погоды или малого в зимнее время количества солнечных часов температуру. Поэтому в бак-теплоаккумулятор может устанавливаться дублирующий электрический автоматический водонагреватель мощностью 1-2,5 кВт. В случае снижения температуры в баке ниже установленной он автоматически включается и догревает воду до заданной температуры.

При одновременной потребности в горячей воде и отоплении, солнечная энергия распределяется между нагревом помещения и горячим водоснабжением. При достижении заданной температуры, автоматика переключает подачу тепла на отопительный контур. Такая последовательность работы может быть изменена на прямо противоположную, в зависимости от климатической зоны или времени года. Система сконструирована таким образом, что с ней легко сочетаются другие нагревательные системы, например, контур ГВС отопительного котла.

Таким образом, активная система с закрытым контуром представляет собой комплексную автоматизированную систему преобразования и сохранения тепла, полученного как путём преобразования энергии солнца, так и других источников тепла.

Например, к ней легко можно подключить традиционный электрический или газовый водонагреватель, который страхует систему при неблагоприятных погодных условиях. Система обладает малой инерционностью и достаточно быстро выходит на рабочий режим, позволяя обеспечить горячее водоснабжение круглогодично, а сезонное отопление с экономией до 40% традиционного топлива в зависимости от географической широты местности и климатических условий.

Начало: Солнечный водонагреватель. Бесплатный источник тепла



domidei.ru

Солнечные коллекторы. Какие они бывают?

Классический солнечный коллектор представляет собой металлические пластины черного цвета, установленные на крыше дома. Цвет и положение коллектора предполагает максимальное поглощение и накапливание солнечной энергии. Эти металлические пластины помещаются в корпус, изготовленный из стекла или пластмассы. Наклон к южной стороне, при установке позволит увеличить количество поглощаемой радиации. Проще говоря, солнечный коллектор – это миниатюрная теплица, которая накапливает солнечную энергию под стеклянной панелью. Солнечная радиация распределяется по поверхности равномерно, по этому, чем больше площадь коллектора, тем больше энергии будет поглощено.

На сегодняшний день солнечная энергетика развита достаточно обширно, это дает возможность устанавливать солнечные панели различных комплектаций и размеров. Этот аспект позволяет солнечным коллекторам обеспечивать хозяйственные нужды человека, такие как отопление и снабжение горячей водой.

К примеру, существует несколько отдельных видов солнечных коллекторов, которые различаются, в зависимости от температуры, до которой они способны достигать:

  • Коллекторы низких температур. Такие коллекторы дают достаточно низкие температуры – не выше 50 С. Такие коллекторы, широко применяются для подогрева воды в бассейнах, и в других случаях, когда не требуется слишком высокая температура воды.
  • Коллекторы средних температур. Такой тип коллекторов способен нагревать воду от 50 до 80 С. Зачастую, такой коллектор представляет собой плоскую остекленную пластину, в которой с помощью жидкости происходит теплопередача или же это коллекторы-концентраторы. В последних тепло концентрируется и может использоваться для нагрева воды в жилых секторах.Представлен коллектор-концентратор, в большинстве случаев, вакуумированным трубчатым коллектором
  • Коллектор высоких температур. Зачастую имеют форму параболических тарелок. Такое устройство, в большинстве случаев используется большими предприятиями, которые генерируют электричество и распределяют его для городских электросетей

Интегрированный коллектор

Накопительный интегрированный коллектор

На данный момент одним из самых простых видов солнечных коллектором является емкостной коллектор, который еще называются термосифонным коллектором. Такое название, данный генератор получил за счет того, что он одновременно может и аккумулировать тепло и хранить определенное, уже нагретое, количество воды. Такие коллекторы, зачастую используются для начального нагрева воды, которая впоследствии нагревается до необходимой температуры стандартными установками (газовыми, электрическими колонками и т.д.). Такой метод позволяет экономить на потреблении электричества, за счет того, что в бак котла поступает уже подогретая вода.

Рассмотрим основные плюсы такого вида коллекторов. Первое – это, конечно же, экономия на электричестве. Второе – это возможность использовать достаточно дешевую альтернативу солнечной водонагревательной системе. Третьим плюсом стоит отметить простоту использования коллектора – минимум технического обслуживания, за счет отсутствия в нем движущихся частей (насосов и прочего).

Такие коллекторы бывают также "Integrated Collector and Storage", или, проще говоря, интегрированными коллекторами-накопителями. Такой вид коллектора, зачастую представлен одним или несколькими баками, которые заполнены водой. Эти баки помещаются в теплоизоляционный ящик и накрываются стеклянной крышкой. Порою, в этот же ящик помещаются прибор-рефлектор, который позволяет увеличивать солнечное излучение. Принцип действия данного устройства достаточно прост – солнечный свет, проходя через стекло, нагревает воду. Такая простота функционирования обуславливает достаточно не большую цену самого устройства. Однако стоит помнить, что в холодное время года, воду стоит защищать от замерзания, или же сливать.

Плоские коллекторы

Такие коллекторы, пожалуй, самые популярные для использования в бытовых условиях, для нагрева воды и в отопительных системах. Внешне, такое устройство выглядит как обычный металлический ящик. Однако внутри него находиться черная платина, которая поглощает солнечный свет. Крышка у этого ящика должна быть в обязательном порядке, стеклянной или пластмассовой, дабы лучше пропускать солнечную энергию.

Остекление плоского солнечного коллектора может быть прозрачным или матовым. Зачастую, все же, отдается предпочтение матовому остеклению, поскольку такое стекло позволяет пропускать только свет. А также, содержание железа в стекле должно быть очень низким, что бы позволить пропускать большую часть поступающего света, в коллектор. Принцип действия заключается в том, что солнечный свет, попадая на пластину, тепловоспринимающую пластину, которая и вырабатывает тепло. Стекло служит теплоизоляцией, а для повышения КПД коллектора, его стенки прокладывают теплоизолятором. Такая конструкция, позволяет снизить тепловые потери до минимума.

Пластина абсорбента, или же пластина, поглощающая солнечный свет, зачастую окрашена в черный цвет, дабы увеличить количество поглощаемой солнечной энергии, ведь тот факт, то темные тела притягивают ее больше – ни для кого не секрет. Проходя через стекло, и попадая на поглощающую пластину, солнечная радиация превращается в тепловую энергию. Далее, чтобы продолжить процесс, полученное тепло передается тепловому носителю. Тепловым носителем может выступать воздух или жидкость, которые циркулируют в трубах. К сожалению, даже полностью черные поверхности, способны отражать около 10% солнечной радиации, падающей на нее. Дабы избежать этого, абсорбирующие пластины покрываются дополнительно специальным покрытием, которое призвано удерживать солнечный свет попадающие на пластину. Такое покрытие служит дольше обычной краски и позволяет повысить КПД коллектора. В состав такого селективного покрытия входит слой аморфного полупроводника, который наноситься на металлическое основание пластины.

Абсорбирующие пластины изготавливаются из металла, который наилучшим образом проводит тепло. Высокий уровень теплопроводности металла позволит уменьшить теплопотери при передаче переработанной энергии теплоносителю. К списку таких металлов можно причислить медь и алюминий. Разница между ними заключается в том, что медная пластина способна лучше проводить тепло, и более устойчива к коррозиям, в отличии от алюминиевой пластины.


Плоские солнечные коллекторы бывают жидкостными или воздушными. А в зависимости от наличия остекления, и тот и другой вид бывает как остекленным, так и не остекленным.

Жидкостные коллекторы

В солнечных коллекторах этого типа, теплоносителем выступает жидкость. Солнечная энергия, перерабатывается в поглощающей пластине в тепло, и передается жидкости, которая течет по трубам, прикрепленным к пластине. Эти трубы могут идти параллельно друг другу, но на каждой, в обязательном порядке должно быть входное и выходное отверстие. Существует возможность расположение труб в виде змеевика. Такое положение уменьшает количество соединительных отверстий, что, в свою очередь, снижает вероятность протекания. Таким образом, змеевидное расположение обеспечивает более равномерный поток жидкости-теплоносителя. Однако, могут возникать сложности при спуске жидкости перед похолоданием, поскольку в изгибах трубы может остаться жидкость.

Простые системы жидкостных солнечных коллекторов предполагают использование обычной воды, которая сразу же, нагреваясь в коллекторе, поступает пользователю. Такие модели называют «разомкнутыми» или «прямыми» системами. Однако применение таких коллекторов неудобно в регионах с низким температурным режимом. Поскольку, при снижении температуры ниже точки замерзания – необходимо сливать воду. В этот период систему использовать невозможно. Альтернативой является использование незамерзающих жидкостей вместо воды. Этот вид системы жидкостных солнечных коллекторов использует жидкие теплоноситель, который, поглощая тепло, направляется в теплообменник. Зачастую теплообменником является водяной бак, конструкция которого предполагает передачу тепла воде. Такую систему называют «замкнутой» или «непрямой».

Остекление жидкостных коллекторов позволяет нагревать воду для бытовых нужд, и для отопления дома, поскольку их КПД выше, чем у неостекленных аналогов. Неостекленные коллекторы, зачастую используют для нагрева воды в бассейнах. В последних приборах не требуется нагревать температуру до высоких температур. Это позволяет использовать менее дорогие материалы, такие как пластмасса и резина.

Воздушные коллекторы

Теплоносителем в воздушных коллекторах выступает воздух, а он не замерзает и не кипит, в отличие от воды. Этот факт позволяет избежать проблем, которым подвержены жидкостные коллекторы. К тому же, утечка в системе воздушных коллекторов приносит намного меньше трудностей, хотя, конечно же, обнаружить ее достаточно сложно. Стоит помнить, что перед материалами, используемыми в воздушных солнечных коллекторах, не стоят особо сложные эксплуатационные задачи. По этому, в воздушных системах возможно использование более дешевых материалов.

Конструкция воздушных коллекторов, представляет собой сочетание плоских коллекторов. Такой прибор используется в основном для просушки сельскохозяйственной продукции, или же для отопления помещений. Металлические панели и многослойные неметаллические экраны могут послужить поглощающими пластинами в конструкции воздушных коллекторов. Теплоноситель проходит через стенки поглотителя с помощью естественной конвекции, или с помощью специального вентилятора.

Теплопроводимость воздуха, на порядок хуже, чем проводимость тепла, жидкостью. По этому, поглотитель получает значительно меньше тепла от воздуха, чем от жидкости. Вентилятор, присоединенный к поглощающей пластине, позволяет увеличить поток воздуха, таким образом, улучшая теплоотдачу. Однако и в этой конструкции есть свои недостатки. Для работы вентиляторов, необходимо дополнительно использовать электроэнергию, а это, в свою очередь увеличивает затраты на работу системы. В условиях холодного климата, необходимо направлять воздух между поглощающей пластиной и утепленной стенкой коллектора, это позволяет избежать потерь тепла. Но не стоит применять такою циркуляцию, если, все же, воздух в помещении, нагревается на 17 С больше, чем воздух на улице. В этом случае, воздух может спокойно циркулировать без потерь эффективности.

Поговорим о достоинствах воздушных коллекторов. В первую очередь – это простота и надежность. Воздушные коллекторы имеют достаточно простое устройство, благодаря этому снижается уровень необходимости технического обслуживания, при этом увеличивая их безусловную надежность. При достойных условиях эксплуатации, срок службы качественного воздушного коллектора колеблется от 10 до 20 лет. За счет того, что теплоносителем выступает воздух, исключается необходимость использования теплообменника и термоизоляции в холодное время года.

Однако не все так красочно, в сфере солнечных воздухонагревателей. Все дело в том, что применение таких установок распространено исключительно для отопления помещений и просушки сельскохозяйственной продукции, причем, в основном, в развивающих странах. Причиной этому стало то, что существуют некоторые ограничения, для использования в промышленных условиях. Начнем с того, что по сравнению с жидкостными, воздушные коллекторы занимают достаточно большую площадь, за счет низкого уровня удельной теплоемкости. К тому же, требуется оборудовать длинный воздуховод для эффективной работы коллектора. И самая главная трудность – это необходимость использования электроэнергии для прогонки воздуха через функциональные части коллектора. Еще иногда встречаются сложности с аккумулированием самой теплоты. Все эти проблемы, даже в регионах с достаточным количеством солнечных дней, приводит к значительному увеличению стоимости на эксплуатацию и установку воздушных коллекторов.

Принцип действия солнечных коллекторов

Элементарный воздушный коллектор

Воздушные солнечные коллекторы делятся на две группы, в зависимости от способа циркуляции воздуха. В самом простейшем случае, поток теплоносителя (воздуха) в коллекторе проходит как раз под поглотителем. Таким образом, данный коллектор позволяет повысить температуру воздуха, не больше чем на 3-5 С. Причиной такого низкого КПД является потери тепла на конвекцию и излучение.

Любой прозрачный материал, с низкой проводимостью инфракрасного излучения, позволяет снижать уровень теплопотерь, при накрывании им поглотителя. Все дело в том, что поток воздуха, образовывается или под поглотителем, или между поглотителем и данным прозрачным покрытием. Прозрачная крышка (из особого стекла или пластмассы) позволяет не на много снижать уровень излучения тепла с поглотителя. Однако, это снижение конвективных тепловых потерь, может позволить увеличить температуру до 20-50 С. Но и этот параметр будет зависеть от интенсивности солнечной энергии попадающей в коллектор и качества воздушного потока. Как плюс к этому всему, наблюдается, также снижение тепловых потерь на излучение, за счет снижения температуры поглотителя. Но стоит помнит, что при этом происходит еще и снижение возможности абсорбента поглощать энергию, за счет его запыления, в том случае, если поток воздуха проходит с обеих сторон.

Накрытый поглотитель в воздушном коллекторе

Отказ от остекления металлического ящика и теплоизоляции, в некоторых случаях, позволяет существенно снижать затраты. Дело в том, что изготовляется такой коллектор из перфорированного металла черно цвета. Такой материал позволяет улучшать качество теплообмена. Принцип этого процесса заключается в том, что этот металл нагревается достаточно быстро, а вмонтированный вентилятор втягивает теплый воздух, через отверстия в металлических листах. Коллекторы такого типа, достаточно часто используются в жилых домах. Зачастую размеры такого прибора составляют 2,4 м?0,8 м, при этом скорость нагрева воздуха составляет 0,002 м3/с. Даже в солнечный зимний день, температура воздуха, который нагревается в коллекторе, может достигать разницы в 28 ?С по сравнению с наружным. К тому же, стоит учесть, что в значительной мере улучшается качество воздуха, поскольку нагревается непосредственно воздух, поступающий снаружи.

Одним из главных плюсов подобных коллекторов, является тот факт, что они достаточно эффективны. КПД некоторых промышленных моделей может достигать 70%. А их стоимость снижается, за счет уменьшается количество используемых материалов.

Вакуумированный солнечный коллектор

Плоские солнечные коллекторы, изначально создавались для использования в местах с большим количеством солнечной энергии. При плохой погоде, их эффективность достаточно не значительна. Холодная, ветреная, пасмурная погода – не позволяют работать таким коллекторам в полную мощь. Но и это не все – повышенная влажность в значительной мере неблагоприятно сказывается на состоянии внутренних деталей такого коллектора. А это влечет за собой уменьшение срока службы коллектора, а также ухудшение эффективности его работы. Дабы устранить такие недостатки были созданы вакуумированные солнечные коллекторы.

Современные вакуумированные солнечные коллекторы способны нагревать воду, для обеспечения хозяйственных нужд. Принцип действия такого прибора заключается в следующем: солнечная энергия, проходя через наружную трубку, попадает в поглощающую трубку, где и происходит превращение солнечной энергии в тепло. А далее, переработанное тепло передается теплоносителю (жидкости). Сам коллектор представляет собой сочетание определенного количества параллельных рядов стеклянных трубок. К каждой из этих трубок прикрепляется трубчатый поглотитель с селективным покрытием (аналог пластины-поглатителя в вышеописанных плоских коллекторах). Нагретая в коллекторе жидкость поступает в бак накопитель, и уже там отдает все полученное тепло воде.

Трубки в вакуумированном коллекторе можно менять. Добавлять или даже убирать, в зависимости от необходимости. Это позволяет называть такие коллекторы модульными. Но стоит помнить, что между трубками коллектора должен быть вакуум, что бы уменьшить потери тепла в процессе конвекции. Однако, радиационная потеря тепла остается. Уточним, что радиационная потеря тепла – это то тепло, которое идет на нагревание поверхностей рабочих частей коллектора. Но не стоит думать, что эти потери существенно повлияют на эффективность работы коллектора. Радиационная потеря достаточно мала, по этому можно уверенно считать, что рабочие характеристики вакуумированного коллектора достаточно велики.

На данный момент, создано большое количество вакуумированных коллекторов, которые имеют различные комплектации, а, следовательно, и разные эксплуатационные характеристики и особенности.

Создание вакуумированного коллектора – это достаточно сложный и трудоемкий процесс. Особенные трудности вызывает запайка оболочки коллектора. Проблема заключается в том, что по сей день не найдено достаточно эффективного метода создания эффективной высоковакуумной системы, при не больших затратах.

Стоит помнить, что такие вакуумированные коллекторы достаточно эффективны, по сравнению с обычными плоскими коллекторами. Все дело в том, что эффективность работы вакуумированного коллектора не зависит от качества радиации, т.е. как в условиях прямой, так и рассеянной радиации, данный коллектор работает одинаково эффективно. К тому же, вакуумное строение коллектора позволяет свести к минимуму потери тепла. Помимо всего вышесказанного, такие приборы достаточно долго и качественно служат, полностью обеспечивая все хозяйственные нужды человека.

Концентраторы

Фокусирующий солнечный коллектор

Концентраторы или же коллекторы отличаются от предыдущих описанных коллекторов тем, что их принцип действия заключается в концентрации солнечных лучей. Делается это за счет зеркальных поверхностей, которые направляют солнечную энергию конкретно на поглотители. Температура, которая обеспечивается концентраторами значительно выше, чем максимальная температура плоских коллекторов. Но стоит помнить, что концентраторы могут воспринимать исключительно прямую солнечную радиацию, по этому. В пасмурную погоду их использование не возможно. Такой тип коллекторов-концентраторов, особенно эффективен в регионах близких к экватору и в пустынных районах с большим количеством солнечных дней.

Для более эффективной работы концентратора, используется специальный прибор, который отслеживает направление солнечных лучей и поворачивает прибор к солнцу. В зависимости от оси, по которой может вращаться, такой коллектор различают одноосные и двуосные следящие устройства. Первые предполагают вращение устройства с востока на запад, а вторые, предполагают поворот устройства во все четыре стороны света, для того что бы точно отслеживать направление солнца в течение всего года. Данные коллекторы-концентраторы, в основном используются в промышленных условиях. Причиной этому стала достаточно большая стоимость этого устройства, а также необходимость постоянного технического обслуживания. Для бытового применения, они просто не приемлемы.

Солнечные печи и дистилляторы.

Солнечная печь

Помимо всех вышеописанных приборов, существуют также приборы, которые имеют достаточно простую структуру, и узкую сферу применения. К примеру, такие приборы могут выступать в роли солнечной печи, для приготовления пищи, или солнечного дистиллятора – прибора достаточно дешево очищающего воду любого состояния.

Поговорим про солнечные печи. Они достаточно просты, как при эксплуатации, таки при изготовлении. Солнечные печи представляют собой достаточно хорошо теплоизолированную коробку, которая покрыта материалом, отражающим свет (фольгой, например). Эта коробка накрывается стеклом и оборудована внешним отражателем. Кастрюля черного цвета послужит поглотителем, поскольку может намного быстрее нагреваться. Такие печи, можно использовать для стерилизации воды, при кипении.

Что касается солнечных дистилляторов, то они могут в результате своей работы предоставлять дистиллированную воду достаточно дешево, притом, что брать воду, можно практически из любого источника. Принцип работы солнечного дистиллятора лежит в основе процесса испарения, а сам прибор использует солнечную энергию, с целью ускорить этот процесс. За день работы, небольшой солнечный дистиллятор может произвести около 10 литров идеально чистой воды.

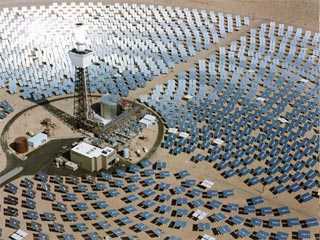

На данный момент солнечная энергия используется достаточно обширно. Одним из самых эффективных примеров его использования является метод нагрева воды солнечной энергией. Несколько миллионов жителей нашей планеты, уже достаточно долго и давно используют солнечные коллекторы для обеспечения своих нужд. Такие приборы достаточно эффективны, не требуют особых затрат на эксплуатацию, к тому же не приносят вреда окружающей среде.

www.solarroof.ru

Солнечный коллектор своими руками: принцип сборки

Оглавление:
Устройство и принцип работы солнечного коллектора
Солнечный коллектор своими руками: как и из чего изготовить

Дороговизна традиционных энергоносителей, используемых в быту, заставляет человека двигаться дальше и искать новые источники энергии, которые в полной мере могли бы заменить существующие. Наиболее часто используемой альтернативной энергией является солнечная – ее человек уже достаточно эффективно научился использовать в разных направлениях. Об одном из таких направлений пойдет речь в этой статье, в которой вместе с сайтом stroisovety.org мы рассмотрим вопрос нагрева воды с помощью солнечной энергии и поговорим о том, как сделать солнечный коллектор своими руками.

Солнечные коллекторы для отопления фото

Устройство и принцип работы солнечного коллектора

Чтобы понимать, с чем придется столкнуться на пути изготовления солнечного водонагревателя, для начала необходимо разобраться с его конструкцией и принципом работы. Как ни странно, но солнечный коллектор для нагрева воды устроен достаточно просто – в его принцип работы заложены элементарные законы физики, согласно которым жидкость с большей плотностью вытесняет менее плотную жидкость.

По сути, такой же принцип работы заложен в работу системы отопления с естественной циркуляцией теплоносителя – горячая вода поднимается вверх, а холодная помогает ей в этом. Разница между таким отоплением и солнечным коллектором заключается исключительно в способе нагрева жидкости, в нашем случае – воды, которая просто нагревается на солнце.

Солнечный коллектор для нагрева воды фото

Итак, исходя из этого принципа вырисовывается и самая оптимальная конструкция солнечного водонагревателя – по сути, это вертикально расположенный змеевик, вода в котором по мере нагревания поднимается в его верхнюю точку, после чего благополучно поступает в накопительный резервуар, из которого осуществляется забор жидкости.

Следует понимать, что для эффективной работы самодельный солнечный коллектор необходимо обеспечить естественной циркуляцией жидкости – остывшая или не до конца нагревшаяся вода с накопительного бака должна поступать в коллектор, из которого после очередного цикла подогрева возвращаться в накопительный резервуар, требующего, кстати, хорошего утепления.

Плоский солнечный коллектор фото

Исходя из выше изложенного, формируется и принцип установки различных узлов альтернативного солнечного обогревателя. Чтобы обеспечить жизненно важную циркуляцию жидкости, не прибегая к помощи насоса, установка солнечного коллектора выполняется в самом высоком месте (как правило, на крыше), а монтаж накопительного резервуара ниже него (например, на чердаке).

Такое устройство, установленное на доме и изготовленное в заводских условиях с применением современных технологий, способно не только обеспечить небольшой домик горячей водой, но и теплом. Да, солнечный коллектор даже зимой работает не только в системе водоснабжения, но и в системе отопления. Но это заводской коллектор, изготовленный из вакуумных трубок и практически не имеющий теплопотерь. А самодельный солнечный коллектор для дома реально справится только с обеспечением горячей воды, и то лишь в ясный солнечный день. Но даже это неплохо и позволяет сэкономить немало дорогостоящих природных ресурсов.

Солнечные коллекторы для дома фото

Солнечный коллектор своими руками: как и из чего изготовить

Для начала разберемся с основанием для солнечного коллектора – наиболее простым решением будет собрать его на большом листе толстого пластика. Можно использовать и материал типа ОСБ-3, но его придется капитально защитить от атмосферной влаги. Но даже с учетом таких мер предосторожности обеспечить долгий срок эксплуатации основания не получится, поскольку дерево есть дерево. Поэтому пластик будет именно тем материалом, который, как говорится, прописал доктор – легкий, прочный и долговечный.

Основание для солнечного коллектора должно притягивать солнечный цвет, а не отражать. В этом отношении лучшим вариантом будет его черная окраска. С этим, я думаю, у вас проблем не возникнет.

Солнечный коллектор своими руками фото

Теперь о самом коллекторе. В идеале его необходимо изготовить из прозрачного материала – трубки из стекла или прозрачного пластика будут наиболее рациональным решением. В принципе, их можно заменить обыкновенной металлопластиковой трубой, окрашенной в черный цвет – этот материал для коллектора достаточно легко уложить и закрепить на основании.

Здесь следует принимать во внимание один нюанс – площадь обогрева. Трубки придется укладывать как можно плотнее друг к другу. Если вы думаете, что ее легко изогнуть под малым радиусом закругления, вы ошибаетесь. Придется использовать массу соединительных угловых фитингов. Закрепить трубу на пластиковое основание можно с помощью клипс, предназначенных для ее монтажа. На краях коллектора необходимо установить концевые фитинги – к верхнему краю через тройник привинчивается сбросник для воздуха (можно автоматический) а к нижнему – посредством отдельной трубы подключается накопительный резервуар.

Самодельный солнечный коллектор фото

Вот мы добрались и до теплозащищенного накопительного бака. Пожалуй, здесь ни у кого не возникнет вопросов, из чего его сделать. Вы правы, нам нужен электрический водонагреватель. Именно его можно будет зимой использовать по назначению, а летом, когда много солнечных дней, применять в качестве хранилища нагретой солнечными лучами воды. Так что не спешите его разбирать и удалять всю начинку.

Теперь о его подключении. Для начала подсоедините бак к системе существующего водопровода положенным для него способом. Потом к патрубку холодного водопровода через тройник и отсекающий кран подсоедините низ солнечного коллектора. Точно так же, только к верхнему концевому фитингу, необходимо подсоединить через тройник и кран патрубок горячего водопровода.

Как собрать солнечный коллектор своими руками фото

Вот, в принципе, и все. Осталось только разобраться, как вся эта система работает и как ею управлять. Это не так уж и сложно, как вам кажется. Вместо привычных двух отсекающих кранов в нашей ситуации имеется четыре – с их помощью и будем переключать систему в зимний и летний режим работы. Для лета необходимо открыть все четыре крана и отключить подачу электроэнергии. Для зимы краны, обеспечивающие циркуляцию воды через плоский солнечный коллектор, нужно закрыть и включить подачу электроэнергии на водонагревательный бак.

Как видите, все просто, но необходимо помнить, что при переходе на зимний период воду с коллектора нужно слить – иначе она замерзнет, и все ваши труды пойдут насмарку.

Как работает солнечный коллектор зимой

Именно так собирается солнечный коллектор своими руками. Конечно, его эффективность не идет ни в какое сравнение с производительностью заводского агрегата, в котором для нагрева воды используются вакуумные трубки, но все же он в состоянии сэкономить изрядную часть семейного бюджета.

Автор статьи Александр Куликов

stroisovety.org

Отправить ответ

avatar
  Подписаться
Уведомление о
