основные виды, принцип работы и схема установки

Только тщательно продуманная система обогрева дома позволит обеспечить комфортные условия проживания. Кроме теплогенератора, трубопровода и радиаторов, в ее состав входит и запорно-регулирующая арматура. Среди этих устройств особое внимание стоит уделить трехходовому клапану для отопления с терморегулятором. Схема его монтажа и принцип действия зависят от выбранной модели.

Основные виды

Внешне изделие напоминает тройник, но имеет совершенно иную конструкцию. Отличаются эти устройства и областью применения. Трехходовые клапаны принято классифицировать в зависимости от принципа действия:

  • Переключающие.
  • Смесительные.
  • Разделительные.

Устройство первого типа легко отличить от остальных — оно оснащено дополнительным блоком, благодаря которому и выполняется переключение. Чаще всего эти клапаны используются в двухконтурных системах обогрева для перенаправления теплоносителя от бойлера к системе отопления и наоборот.

Остальные виды устройств предназначены для смешивания или разделения потоков соответственно. Так как визуально они похожи друг на друга, то на корпус клапана производителем наносится схема, с помощью которой и определяется назначение прибора.

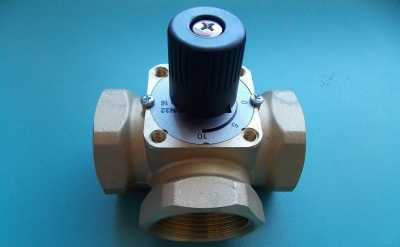

трёхходовой клапан для систем отопления

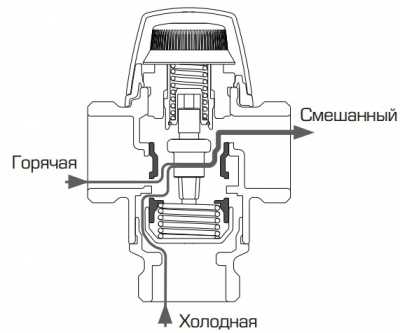

Принцип действия и устройство

Сначала стоит разобраться с конструктивными особенностями трехходового клапана. Корпус прибора состоит из трех патрубков, между которыми расположена камера смешивания. В верхней части корпуса установлена термоголовка. Задачей этого элемента конструкции является контроль температурных параметров теплоносителя. Терморегулятор соединен с подпружиненным штоком, на котором находится два плоских клапана, имеющих круглое сечение. Их размер соответствует диаметру седел патрубков. Также возможно и другое конструктивное исполнение — вместо двух плоских клапанов установлен один шаровый.

Что касается принципа работы трехходового клапана в системе отопления, то разобраться в этом вопросе будет довольно просто. При увеличении давления на шток он опускается, и клапаны частично перекрывают поток теплоносителя в нижнем патрубке, одновременно открывая подачу в верхнем. При подъеме штока наблюдается обратный процесс. Осталось разобраться с особенностями управления трехходовым клапаном по температуре.

Вполне очевидно, что воздействующие на шток силы возникают благодаря работе терморегулятора. Внутри этого элемента конструкции находится тепловой датчик, заполненный особой жидкостью. Она обладает высоким показателем термочувствительности. При нагреве теплоносителя жидкость расширяется и поступает по капиллярной трубке в емкость, также расположенную в термоголовке. Это приводит к расширению самого резервуара, создающего давление на шток.

Чтобы прибор не реагировал на малейшие колебания температуры теплоносителя, необходимо предварительно настроить терморегулятор на нужную степень нагрева с помощью специальной шкалы. Таким образом, после реакции штока на изменение температуры теплоносителя открывается нижний вход подачи холодной воды. В результате жидкости смешиваются внутри прибора до заданных тепловых параметров.

Если же теплоноситель продолжает нагреваться, то шток может опуститься до нижней точки, полностью перекрыв подачу горячей жидкости, создавая одновременно максимальный поток холодной. Как только температурные показатели теплоносителя в системе достигнут нужного показателя, шток поднимется и перекроет патрубок с холодной жидкостью.

Это принцип работы смесительного клапана, а в разделительном все происходит наоборот — в прибор поступает один поток теплоносителя, а выходит из него уже два.

Трехходовой клапан. Устанавливаем правильно.

Типы приводов

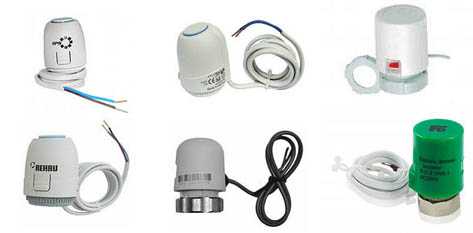

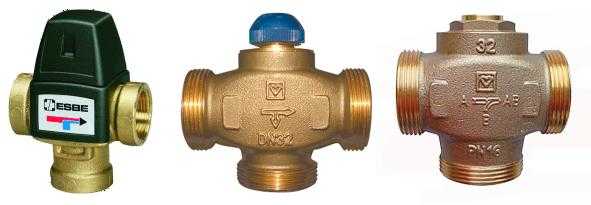

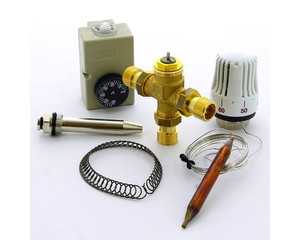

Отличаться приборы могут и видом приводного механизма. Выбор конкретной модели влияет на удобство эксплуатации всей системы обогрева строения. Наибольшей популярностью пользуются приборы с термостатическим приводным механизмом и электроприводом.

Термостатический является наиболее простым. Принцип его работы основан на расширении жидкости, содержащей термоактивный элемент. Более сложная конструкция предполагает наличие выносного термодатчика, устанавливаемого в трубопровод. Для соединения датчика с приводом используется капиллярная трубка. Второй тип привода позволяет проводить тонкую настройку температурных показателей теплоносителя в системе обогрева.

В быту трехходовой кран с сервоприводом для отопления применяется довольно редко из-за своей стоимости. Управление приводным механизмом осуществляется контроллером, в котором установлены термодатчики. С помощью электрического приводного механизма можно программировать температурный режим работы системы обогрева в зависимости от времени суток.

Особенности выбора

На рынке можно найти большое количество моделей трехходовых клапанов от разных производителей. Это существенно затрудняет выбор конкретного прибора. Чтобы упростить задачу, стоит воспользоваться несколькими общими рекомендациями:

  • Ориентироваться нужно на продукцию известных брендов.
  • Максимальным сроком эксплуатации обладают приборы, изготовленные из латуни или меди.
  • Клапаны с ручным управлением отличаются невысокой стоимостью, но при этом обладают слабым функционалом.

Однако этих рекомендаций недостаточно, чтобы определиться с конкретной моделью прибора. При его выборе крайне важно учитывать технические характеристики системы отопления, в которую он будет монтироваться. Среди них наиболее важными являются:

  • Максимальная температура в точке установки клапана.
  • Показатель давления в системе.
  • Объем теплоносителя, проходящий через прибор.

9 Принцип работы трех ходовой вентиль

Эффективно работать сможет лишь тот клапан, который имеет достаточную пропускную способность. Этот параметр указывается в инструкции для всех моделей, его лишь нужно сравнить с производительностью системы подачи воды в доме. Вполне очевидно, что в помещениях с небольшой площадью использовать трехходовые клапаны с терморегулятором нецелесообразно.

Рекомендации по монтажу

Хотя процесс установки агрегата в систему обогрева может показаться простым, есть несколько нюансов, о которых стоит знать. Перед началом работ по установке следует внимательно изучить инструкцию, что позволит избежать большого количества проблем. В первую очередь это касается правильного расположения прибора. На его корпусе находятся стрелки, указывающие направление движения теплоносителя. Устанавливать устройство необходимо в соответствии с этими указаниями

Также нельзя монтировать прибор термоголовкой или приводом вниз. Перед тем как приступить к установке, нужно перекрыть подачу теплоносителя и проверить трубопровод на наличие остатков воды. Не менее важным пунктом является и выбор места монтажа, ведь к устройству необходимо обеспечить свободный доступ.

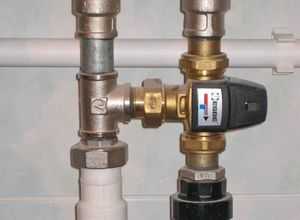

Установка смесительного клапана

Существует несколько схем монтажа, а их выбор зависит от способа присоединения системы отопления. Если условия функционирования теплогенератора допускают перегрев обратки, то появления избыточного давления не избежать. В такой ситуации необходимо установить перемычку, которая будет дросселировать чрезмерный напор теплоносителя. Она монтируется параллельно клапану.

Если прибор подсоединяется непосредственно к теплогенератору, то предстоит врезать балансировочный клапан. Именно такая схема подключения трехходового крана в системе отопления чаще всего используется в автономных системах обогрева. Следует помнить, что она не может гарантировать отсутствия циркуляции теплонесущей жидкости через источник. Для решения поставленной задачи к его контуру стоит подсоединить циркуляционный насос и гидравлический разграничитель.

Врезка разделительного прибора

Если температура теплогенератора выше, чем требуется потребителю, в систему монтируется разделительный клапан. В результате достигается постоянный расход теплоносителя в контурах котла и потребителя, но в последний не поступает перегретый теплоноситель. Для работы такой схемы потребуется насосная установка.

Таким образом, можно дать несколько рекомендаций по монтажу:

  • Во время установки любого клапана перед изделием и после него должны быть вмонтированы манометры.
  • Чтобы в прибор не попали различные примеси, перед ним нужно поставить фильтр.
  • Корпус клапана не должен подвергаться никаким нагрузкам.
  • Чтобы улучшить процесс регулирования, перед изделием можно установить дросселирующее приспособление.

Использование прибора позволяет рационально расходовать теплоноситель, обеспечив тем самым экономию энергоносителя. Кроме этого, изделие способно повысить безопасность эксплуатации теплогенератора. Но перед приобретением клапана следует убедиться в целесообразности его установки.

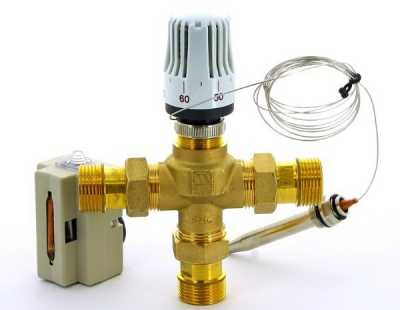

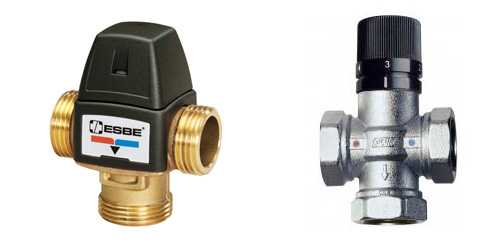

Термостатический смесительный клапан Afriso ATM

oventilyacii.ru

Основные принципы работы трехходового клапана



Трехходовой клапан — это разновидность запорно-регулирующей арматуры. Принцип работы трехходового клапана

заключается в регулировании потоков тепло-, холодоносителей в системах отопления и охлаждения, а также воздуха или газов в воздушных и газораспределительных системах.

Задача трехходового клапана

Назначение трехходового клапана — перенаправление, смешивание или разделение рабочего потока/среды, что определяется, в конечном итоге, назначением системы в целом.

Применяется в трубопроводных системах котельных, станций охлаждения, водоснабжения и вентиляции.

Конструкция и работа трехходового клапана

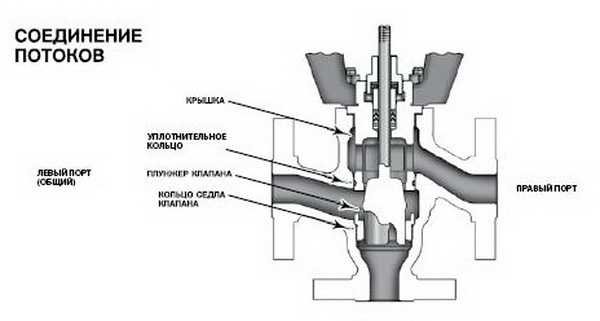

Клапан имеет три отверстия, их ещё называют портами, каждое из которых либо имеет свое назначение — только вход или выход, либо может быть и тем и другим.

Принцип работы трехходовой клапана такой — рабочий поток попадает во входное отверстие/отверстия и его дальнейшее направление регулируется затвором, расположенным внутри клапана.

По принципу действия затворы разделяются на шаровые, конусные и цилиндрические. Затвор соединен с внешней ручкой или приводом, вращением которых затвор приводится в движение. Рабочий поток проходит через зазор между затвором и седлом — конусные затворы, или отверстием в затворе и стенкой клапана — шаровые и цилиндрические затворы.

Иногда в конструкции трехходового клапана используют обратные клапаны для предотвращения обратного потока рабочей среды из-за разности давления в присоединенных трубах системы.

Виды и особенности трехходовых клапанов

По принципу работы и воздействию на среду трехходовые клапаны можно разделить на переключающие, смешивающие и разделительные.

Если необходимо менять направление среды в системе, то используют переключающий клапан. Поворот ручки вращает затвор, закрывается одна труба и открывается другая. Рабочая среда начинает двигаться в другом направлении.

Если стоит более сложная задача — задача разделения или смешивания рабочего потока, то используют регулирующий трехходовой клапан. Монтаж производится по принципу «один вход — два выхода». Если стоит задача смешивать потоки, например, поддерживать температуру рабочего потока заданной величины, то по принципу «два входа — один выход».

По принципу работы и управления трехходовые клапаны разделяются на клапаны с ручным управлением и управлением с применением различных видов приводов.

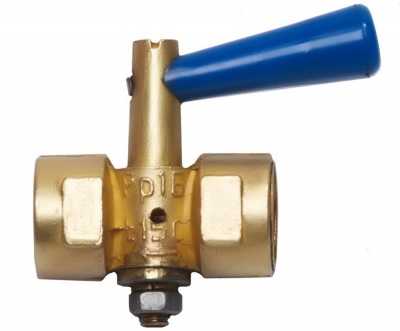

Ручное управление подразумевает применение силы человека для приведения в движение затвора клапана. Такие клапаны просты и надежны в эксплуатации.

Более сложные конструкции используют электрический привод и регулировку положения затвора сервоприводами, а термостатические клапаны в качестве привода используют термоэлемент, который под действием температуры рабочей среды меняет положение затвора.

Эти клапаны могут быть использованы в системах автоматического регулирования, например, в системах, поддерживающих заданную температуру отапливаемого объекта.

Из-за более сложной конструкции такие клапаны имеют более низкую надежность.

На надежность работы клапана любой конструкции также влияет наличие в рабочей среде абразивных частиц. Это снижает срок службы клапана.

Материалы для изготовления клапанов традиционны в области трубопроводной арматуры. Изготавливают их из нержавеющей стали, латуни, бронзы, чугуна. Выбор материала определяется агрессивностью среды, рабочим давлением и температурой.

Важным параметром клапана является герметичность его конструкции.

Герметичность клапана обеспечивается внутренними уплотнениями. Их подразделяют на сальниковые (как правило, волокнистые материалы — лен, пенька, со смазкой) и натяжные (сталь по стали, фторопласт, специальная резина по стали и пр.)

Для подсоединения клапана к трубе применяются разъемные — фланцевые и муфтовые, и неразъемные — под сварку, соединения. Достоинства разъемных соединений в их ремонтопригодности, а недостатки — в более низкой степени уплотнения по сравнению с неразъемным соединением. В ответственных, с точки зрения утечек, системах применяют клапаны со сварочным соединением.

Трехходовой клапан — незаменимый элемент современных трубопроводных систем различного назначения и с различными рабочими средами.

Установка трехходового клапана



eurosantehnik.ru

Трехходовой клапан для отопления: установка смесителя с терморегулятором

Трехходовой смесительный кран нужен в системе отопления для разделения, смешения, перенаправления потоков теплоносителя с различной температурой, чтобы на выходе получить оптимальную температуру в системе.

Устройство используется в смесительных и разделительных узлах отопительных систем. Теплообменник котла нагревает воду до определенной заданной температуры, которая поступает в систему без изменения температуры. Цель использования устройства – поддержание стабильной различной температуры в разных контурах, зачем и нужен клапан в системе, в которой присутствует как минимум 2 контура: малый котельной и большой для теплообменников.

Важно! Смесительный кран обязательно необходимо устанавливать, если котел работает на твердом топливе. В отопительных контурах с таким котлом наблюдаются существенные перепады температуры.

Устройство трехходового клапана и принцип работы

Клапан представляет собой тройник, в котором 2 отверстия входные, и одно – выходное. В первые два поступает горячий и холодный теплоноситель, который, смешиваясь до нужной температуры, через выходное отверстие идет в систему. Корпус трехходового клана изготавливается из металла: латунь, сталь, чугун, или из другого материала, покрытого антикоррозийным сплавом.

В качестве регулирующего элемента внутри корпуса установлен шар или шток, который выполняет функцию «выключателя»: когда температура потока выходит за рамки заданных, он перекрывает сообщение между каналами. Непосредственно управление работы происходит благодаря внешнему приводу. Виды трехходовых клапанов различаются исходя из его типа.

У шаровых клапанов большая пропускная способность по сравнению со штоковыми. Соответственно, у шарового крана внутри создается меньшее гидравлическое сопротивление.

Факт! Смесительный клапан может быть без управляющего элемента, его можно регулировать самостоятельно. У такого тройника обычно установлена специальная ручка. Это неудобно и может вызвать некорректную работу системы отопления. Лучше выбирать устройство с автоматическим управлением. Если есть желание обойтись без сервопривода, следует установить на кран вентиль с термоголовкой.

Принцип работы термовентиля: датчик приводит в движение запорное внутреннее устройства клапана при нарушении температурного режима теплоносителя. Минусы термостатического клапана: корректная работа только для простых контуров малых помещений.

Какие существуют виды трехходовых клапанов

h3_2

Конструкция устройства неизменна – металлический тройник. Различаются клапаны по типу управления:

  • Гидравлический;
  • С термоголовкой;
  • Пневматический;
  • Электрический (с электроприводом).

Принцип работы гидравлического привода: запорный механизм приводится в движение при помощи потока рабочей жидкости. Пневматический привод реагирует на перемену давления в системе.

Наиболее надежным считается кран с электрическим сервоприводом. Он обеспечивает точную автоматическую регулировку работы системы. Электрические датчики (преобразователи температуры) в постоянном режиме производят замеры параметров воды, проходящей через кран с сервоприводом. В случае критических изменений данных, датчики дают сигнал контроллеру, который приводит в движение запорный механизм.

Критерии выбора и принцип управления

Тип трехходового клапана зависит от будущих условий эксплуатации:

  1. Небольшие помещения. Если планируется подключение теплого пола, например, в ванной, кухне, туалете, то целесообразно применение устройства с термоголовкой. Это простая и подходящая для небольших контуров конструкция.
  2. Отопление на несколько помещений или на этаж в доме. В таких системах предусмотрено несколько контуров: низкотемпературный для полов, высокотемпературный для радиаторов и малый контур котла. Для разделения ставят трехходовой кран с гидравлическим или пневмоприводом. Принцип работы крана предельно простой: не дать смешиваться потокам из разных контуров.
  3. Многоконтурная сложная система. Если в доме или жилом комплексе планируется монтаж большого количества контуров, разветвленное радиаторное отопления, то необходимо установить трехходовые краны с сервоприводами. Причем следует разбить отопительную сеть на несколько зон, на каждую из которых монтировать электрический кран либо устроить крупный смесительный узел.

Совет! При выборе электрического клапана для сложного отопления, кроме управляющего элемента, необходимо ориентироваться и на сечение входящего патрубка. Чем оно меньше, тем больше гидросопротивление. Кран в этом случае может некорректно работать.

Установка трехходового клапана

В принципе, клапан любого механизма (термостатический, гидравлический, электрический и т.д.) устанавливается идентично.

В системе с одним теплым полом чаще всего смесительный кран устанавливается на линии обратного потока остывшего теплоносителя. Электрический и термостатический привод приведет в движение запорный механизм, открывающий «дорогу» поток, если теплоноситель будет достаточной температуры, то привод уменьшит количество обратки. В системе отопления, состоящей только из теплого пола, трехходовой кран работает для регулировки силы потоков.

Трехходовой кран отдельно для котла устанавливается для предотвращения попадания слишком холодного теплоносителя во входящий трубопровод. В противном случае, в теплообменнике будет образовываться конденсат, что приведет к поломке оборудования. Целесообразно применение нескольких трехходовых клапанов в многоконтурной системе отопления без коллекторного узла. Устанавливают кран на входящем трубопроводе в котел.

Независимо от вида клапана, его монтаж обеспечивает корректную работу систем с разными количествами контуров. Рекомендуется отдавать предпочтения кранам с электроприводом, он считается наиболее надежным. Принцип электрического управления сложнее, чем термо- или ручного. Целесообразно применять краны с сервоприводом с твердотопливными многофункциональными котлами.

Подключение клапана в систему отопления достаточно простое, но способно избавить от серьезных проблем в будущем.

domotopim.ru

Трехходовой клапан на системе отопления

В отопительной системе есть запорная арматура, в ней существует один механизм, он используется нечасто, по форме напоминает тройник, но не имеет к нему отношения. Это трехходовой клапан на системе отопления.
В трубопроводе клапан монтируется в местах, где нужно разделить циркуляцию потока на два контура с гидравлическим режимом: постоянным и переменным. Постоянный гидравлический поток используется потребителями, для них поступает качественный теплоноситель в определенном объеме. Именно качественные показатели его регулируют. Переменный поток нужен для тех, кому не важны качественные показатели, их интересует количество.

То есть для них регулируется подача по количеству теплоносителя.

Чем отличается трехходовой клапан от двухходового клапана

Запорная арматура представлена и двухходовыми клапанами. Трехходовой клапан на системе отопления имеет совершенно другой механизм действия. По его конструкции шток не перекроет поток постоянного гидравлического режима. Он настроен на определенный объем и постоянно открыт. Таким образом, потребители получают определенный объем в эквиваленте качественном и количественном.

В смысле, клапан не в состоянии перекрыть поток на контур постоянного гидравлического потока. А переменное направление он может перекрыть, этим он позволяет контролировать напор и расход.

Трехходовой клапан на системе отопления получается при совмещении двух двухходовых. Только обязательно оба должны работать по очереди, то есть, когда закрывается один, начинает свою работу другой.

Смесительный и разделительный тип

Трехходовые клапаны имеют два подвида. Они несут каждый свою функцию: смесительную и разделительную. В сущности, можно догадаться по названию, в чем их смысл работы. Смесительный тип состоит из двух входов и одного выхода. Его функции основаны на смешивании двух потоков, это нужно для понижения температуры теплоносителя.

Это достигается за счет горячей и холодной воды, изменением их соотношения.

Этот тип трехходового клапана незаменим в системе теплых полов и является идеальным устройством, так как может создать необходимую вам температуру.

Температуру выходящего потока регулировать достаточно легко. Чтобы на выходе получить нужную температуру, нужно знать какой температуры оба входящих потока и постараться точно рассчитать пропорции каждого. Этот тип клапана при правильной установке и настройке может служить разделителем потоков.

Трехходовой клапан на системе отопления разделительного принципа действия служит для разделения основного потока на две части. Для этого у него предназначен один вход, а выходов два. Он нужен для того, чтобы распределить поток теплоносителя на два течения. Если включить в систему бойлеры, конвекторы и другие, то без него не обойтись. Это устройство работает в системе горячего водоснабжения для разделения горячей воды. Нередко его используют в обвязках воздухонагревателей.

С первого взгляда оба клапана ничем не отличаются друг от друга. Но если посмотреть на них в разрезе на чертеже, то разница очевидна. Смесительный прибор имеет один шаровой клапан в штоке. Он находится в середине и перекрывает главный проход.

Разделительный состоит их двух клапанов на одном штоке, и они монтируются в выходных патрубках. Функция их действия такова: если один закрывает проход, в это время другой проход открывает.

Ручное и электрическое управление

По способу управления современный трехходовой кран на системе отопления подразделяется на: управление ручное и электрическое. Обычно ручной вариант популярнее и приходится сталкиваться чаще с ним. Он имеет сходство с обычным шаровым краном, но у него есть три патрубка, то есть выхода. Автоматические системы электрического управления по распределению тепла чаще всего находят применение в частных домовладениях.

Например, можно настроить температуру для комнат и распределить теплоноситель в зависимости от расстояния комнаты от нагревательного агрегата. Можно совместить с системой теплого пола. Приборы повышенной проходимости устанавливают между зданиями на теплопроводах.

Трехходовой кран, как и любое устройство, определяется диаметром подводящей трубы и давлением теплоносителя. Поэтому применяется ГОСТ, он позволяет выполнить сертификацию. Если не соблюдают ГОСТ — это является грубым нарушением.

Это нарушение особо тяжко, если дело касается внутреннего давления трубопровода.

wikiteplo.ru

Трехходовой клапан для отопления с терморегулятором: принцип работы, функции, виды

Водяное отопление заключается в передаче тепла по замкнутой цепи. Насосы перекачивают горячую воду из котла в трубы, а затем в радиаторы. Она отдаёт тепло помещению и возвращается назад. Так цикл повторяется. Трёхходовой клапан для отопления с терморегулятором — небольшая, но чрезвычайно важная часть отопительной системы. Такой клапан является видом запорно-регулирующей арматуры и нужен, чтобы перекрывать, регулировать, распределять поток воды.

Роль клапана в системе


При проектировании зданий мощность приборов отопления подбирают исходя из площади и других факторов. Но эти расчёты не могут гарантировать, что в помещении всегда будет комфортная температура. Её может повысить или понизить множество факторов, например, сильный ветер, скачки температуры на улице. Солнце через окна с южной стороны дома может излишне нагревать помещение снаружи, а бытовые электроприборы, плита, духовка — изнутри. В таких ситуациях спасает трёхходовой клапан с терморегулятором. Благодаря ему в помещении поддерживается комфортная температура и вместе с тем отопительная система используется экономно.

Как повысить/понизить температуру с помощью трёхходового крана

  • Отрегулировать температуру воды, поступающей в радиатор. Это возможно, только когда дом отапливается отдельным котлом.
  • Изменить количество воды, поступающей в батареи. Способ подойдёт и владельцам автономных котлов, и хозяевам квартир, которые отапливаются городскими котельными. Разумеется, в случае централизованного отопления увеличивать поступление воды можно только в пределах, предусмотренных системой.

Трёхходовой кран: принцип работы



Трёхходовые клапаны изготавливают из разных сплавов, например, латуни, бронзы. Смесительный клапан очень похож на тройник с шайбой для изменения температуры сверху. Он имеет три патрубка и работает по принципу смесителя. Один вход — для поступления горячего теплоносителя. Через второй патрубок проходит обратка, т. е. остывшая вода. Третий предназначен для выхода смеси нужной температуры. Внутри крана находится закрытая ёмкость цилиндрической формы, заполненная термочувствительным веществом. При нагревании вещество (газ или жидкость) увеличивается в объёме. Расширяясь, оно давит на исполнительный элемент терморегулятора и приводит механизм в работу.

Трёхходовые краны с терморегулятором отличаются типом исполнительного элемента. Они делятся на седельные, шаровые и секторные.

1) Седельный механизм. ​

В кране имеется шток, выходящий за пределы корпуса. На конце штока закреплён конус, входящий в седло. Отсюда и название механизма — седельный. Вода идёт по патрубкам — переднему и правому — и чтобы изменить температуру, из левого к ней подмешивается охлаждённый или горячий теплоноситель. Когда цель достигнута, на шток давит внешний привод. Конус покидает седло, освобождая место между тремя патрубками. Пока фронтальный патрубок открыт — процесс продолжается.

2) Шаровой механизм.

Клапан действует по идентичной схеме, только вместо седла и конуса — шар с проёмом. Привод вращает шток с закреплённым на нём шаром. Именно шар открывает и перекрывает движение воды между патрубками.

3) Секторный механизм.

Работает по сходному принципу, как и шаровой, только на конце штока находится сектор. Он наполовину или полностью перекрывает один или два потока теплоносителя.

Виды трёхходовых клапанов

  • Смесительные. Подмешивают к потоку горячей воды охлаждённую, чтобы понизить температуру. Имеют два входных патрубка и один выходной. Используются в системе водяных полов.
  • Разделительные. Делят поток теплоносителя на два, не меняя их температуру. Имеют один впускной патрубок и два выпускных. Используются, когда нужно разделить воду на два отопительных контура.

Приводы трёхходового клапана

Привод обеспечивает движение штока и всего смесительного клапана.

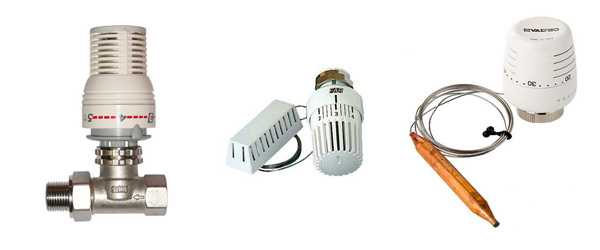

  • Термостатический привод. Термочувствительный элемент, замкнутый в специальной ёмкости, при повышении температуры расширяется. Он давит на шток и приводит в движение весь механизм. Бытовые трёхходовые краны, небольшие по диаметру, оснащены именно таким приводом. Но его нетрудно снять и заменить другим типом устройства.

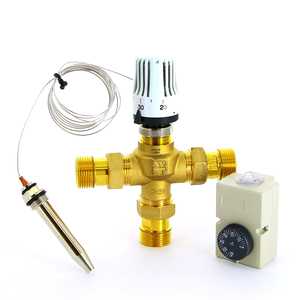

  • Термостатическая головка. Она имеет собственный чувствительный к температуре элемент. Чтобы регулировать работу клапана в зависимости от температуры воды, термоголовка имеет температурный датчик. Он соединяется с приводом при помощи капиллярной трубки и находится в трубопроводе. Регулировка термостатической головкой считается более точной.

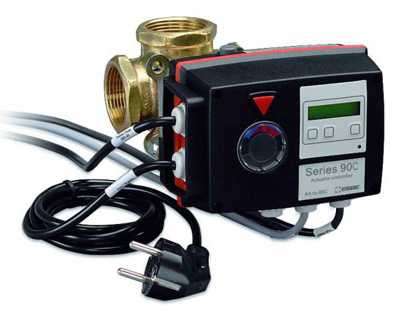

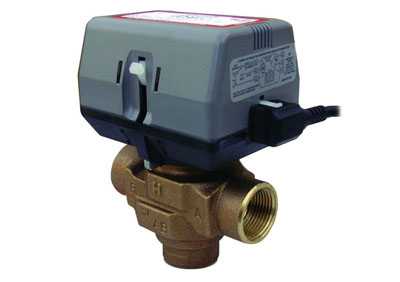

  • Электропривод под управлением контроллера. Он оснащён датчиками, который постоянно проверяют температуру теплоносителя. Если она повышена, датчики сигнализируют об этом контроллеру. Регулировка с помощью такого привода наиболее точная.
  • Сервопривод. Контроллер отсутствует. Вместо этого, привод, получив информацию от температурного датчика, управляет клапаном напрямую. В основном идёт в комплекте с секторными и шаровыми кранами.

Трёхходовой клапан в системе отопления

Установка трёхходового клапана на тёплый пол

Радиаторы рассчитаны на очень высокую температуру — от +75 до +95. В квартиру из городской котельной поступает вода именно такой температуры. Тёплый пол не может быть горячее +35 градусов. Это максимум, прописанный в санитарных нормах. Но рабочая температура тёплого водяного пола составляет примерно +50. Это связано с тем, что часть тепла трубопровод тёплого пола отдаёт стяжке, часть — напольному покрытию. Воду, поступающую в трубопровод системы тёплого пола, нужно немного остудить. Если этого не делать, то можно обжечься и повредить покрытие.

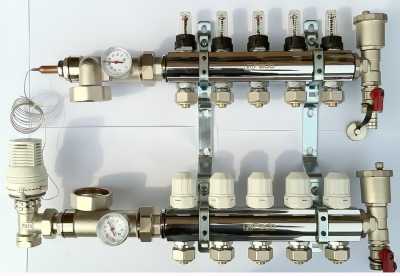

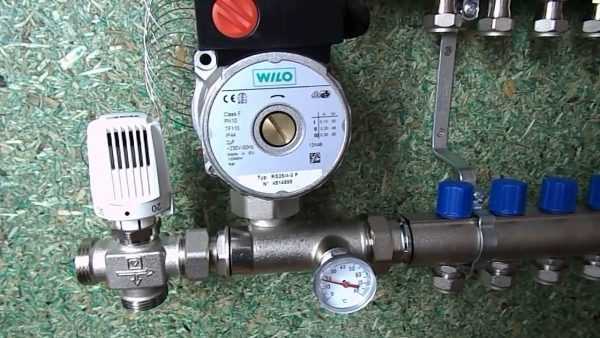

При подключении тёплого водяного пола не обойтись без трёхходового смесительного клапана. Горячая вода из радиатора проходит через такой клапан, температура снижается. В результате в трубопровод водяного пола поступает теплоноситель нужной температуры. Трехходовый клапан подключают к отопительному контуру пола согласно схеме. Самой производительной считается последовательная схема.

На пути горячего теплоносителя к коллектору находится трёхходовой клапан с термостатом. Если температура входного потока превышает допустимую для тёплого пола, то срабатывает клапан. Холодная обратка подмешивается к горячей. Когда температура достигает нужного значения, термостат заставляет клапан сработать снова.

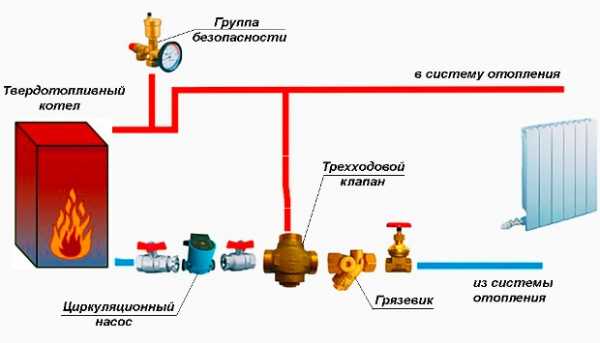

Установка трёхходового клапана на твердотопливный котёл

Если дом отапливается твердотопливным котлом, то достигнуть того, чтобы температура теплоносителя была неизменна, сложно. Прямое подключение котла к системе — это ошибка. Когда он не разогрет, а во входящий трубопровод поступает холодная вода, то образуется конденсат. Смесь пепла с конденсатом образует на стенках топки нагар — наросты, которые очень непросто удалить. Из-за нагара ухудшается теплообмен, снижается эффективность работы котла.

Ещё одна проблема — внезапное отключение электричества. В таком случае, отключается насос и снова возникает скачок температуры. Котлы, особенно чугунные, очень чувствительны к таким перепадам. Поэтому подключение котла к системе требует использования трёхходового смесительного крана. Он заставляет воду проходить по малому кругу до тех пор, пока она не достигнет нужной температуры.

Функции трёхходового клапана на твердотопливном котле

  • Распределение. Клапан распределяет входной поток на два отопительных контура, которые работают при одинаковой температуре. В таком случае кран имеет один входной и два выходных патрубка.
  • Смешивание. Клапан даёт возможность подключить к котлу систему пола с подогревом. Теплоноситель для тёплого пола и для радиаторов должны иметь разную температуру. Поэтому у трёхходового клапана для тёплого пола — два патрубка на вход горячей и холодной воды и один патрубок на выход.

Трёхходовой термостатический смесительный клапан незаменим в системе водяного отопления. Он позволяет регулировать температуру. При установке тёплого пола необходимо подключить трёхходовой кран по последовательной схеме. Он поддерживает разную температуру в радиаторах и в трубопроводе водяного пола. Без трёхходового термостатического крана невозможна нормальная работа твердотопливного котла.

remontoni.guru

различия, расположение крана в смесителе, дополнительное оборудование (термоголовка и сервопривод) и особенности монтажа

Вконтакте

Facebook

Twitter

Google+

Одноклассники


Водяной теплый пол — высокоинерционная система, управление которой имеет отложенный результат.

То есть, реакция на любое корректирующее воздействие будет физически ощущаться не сразу, что требует более аккуратной и мягкой настройки.

Иначе можно получить слишком ярко выраженное изменение режима работы — от полной остановки, до максимального нагрева поверхности.

Все управление системой сосредоточено в смесительном узле, осуществляющем подмешивание более холодных потоков в исходный горячий. Основным устройством, выполняющим это действие в составе узла, является смесительный клапан. Рассмотрим его функционирование повнимательнее.

Общая информация

Смесительный клапан для теплого пола — это устройство, осуществляющее соединение исходного горячего потока прямой линии с остывшим обратным. Дело в том, что в магистрали, приводящей поток питания к смесительному узлу, температура теплоносителя максимально высока. Она может составлять до 90-95 градусов. Если такой теплоноситель напрямую запускать в трубы теплого пола, то в помещении станет слишком жарко. Проблему решают путем подмешивания остывшей обратки к прямому потоку.

Если обратка имеет около 30 градусов, то при смешивании с прямым потоком с температурой около 90 градусов можно получить любое значение в этих пределах, главное — определиться, какая температура нужна и смешать теплоноситель в нужной пропорции. И, если за температурой наблюдают различные датчики, да и сами жильцы вполне в состоянии определить наиболее комфортный режим действия теплого пола, то сам процесс смешивания потоков горячей и остывшей воды выполняется при помощи смесительного клапана.

Кран для водяного тёплого пола


Термостатический смесительный кран — полное название этого устройства, или иное название смесительного клапана.

Дело в том, что существует множество производителей, по-разному именующих свою продукцию, кроме того, технический перевод иногда осуществляется без учета устоявшихся терминов.

Отсюда могут возникнуть некоторые расхождения в терминологии, что несколько неудобно, но терпимо.

Чаще всего, смесительным краном называют двухходовой клапан теплого пола, но возможны любые варианты.

Часть смесителя


Смеситель для теплого пола, решающий вопросы контроля, настройки и регулирования режима работы системы теплого пола, базируется именно на действии клапана.

Без его участия функционирование смесительного узла не может осуществляться, поэтому можно вполне ответственно заявить: роль смесительного клапана — ключевая, вся работа узла построена на нем.

Помимо крана, в узле присутствует насосная группа, подробно рассмотренная в другой статье.

Зачем нужен?


Смесительный клапан для водяного теплого пола, в зависимости от конструкции, предназначен для разных целей.

Он призван либо ограничивать поступление горячего теплоносителя, либо напрямую смешивать потоки (прямой и обратный), выдавая на выходе готовый к запуску в контуры системы теплоноситель.

Таким образом, смесительный кран для теплого пола выполняет как регулировочную функцию, так и полностью осуществляет процесс образования состава с нужными параметрами. Все смежные устройства работают на создание нужных условий — давление и производительность, скорость потока, регулирование и распределение по петлям и т. д. Но само по себе создание смеси с заданной температурой — прерогатива именно смесительного клапана.

Виды

Имеется два типа смесительных клапанов:

  1. Двухходовой. Другое название — питающий клапан. Считается более устойчивым в работе, не допускающим резких воздействий на систему, чреватых неприятными последствиями. Применяется на относительно небольших (до 200 кв. м.) площадях.

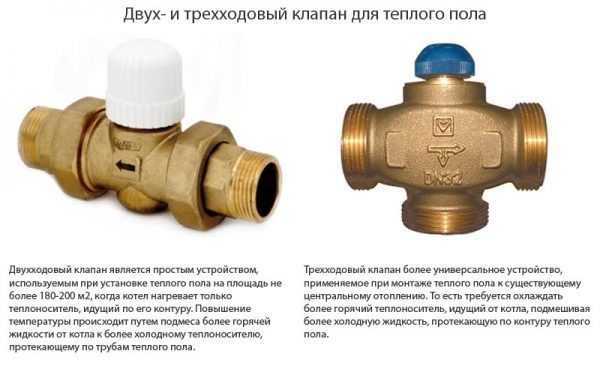

  2. Трехходовой. Конструктивно отличается от двухходового клапана. Производит смешивание и выдачу готового теплоносителя, может быть использован на системах любой мощности, обогревающих любые площади. Трехходовой смесительный клапан для теплого пола имеет некоторые опасные для системы свойства, отчего среди специалистов нередко считается способным на создание аварийной ситуации.

Двухходовой

Из чего состоит

Двухходовой клапан для теплого пола — это устройство, ограничивающее доступ горячего потока в систему труб теплого пола. Он на определенную величину перекрывает просвет канала, проводящего горячий прямой поток, снижая в определенных пределах его поступление или, наоборот, увеличивая его для подъема рабочей температуры. Фактически двухходовой клапан — это обычный кран, как его иногда и называют.

Внимание! Строго говоря, двухходовой клапан не является именно клапаном в полном понимании этого термина, однако, устоявшаяся терминология предпочитает такое обозначение устройства.

Как работает


Двухходовой клапан устанавливается в разрыв прямого магистрального трубопровода и устанавливает определенный режим подпитки горячим теплоносителем рабочей смеси.

Для упрощенного представления о его действии можно рассмотреть действие горячего вентиля в смесителе — от величины открытия зависит температура воды, идущей из крана.

Примерно так же работает двухходовой кран, единственным отличием становится то, что смешивание производится не двух отдельных, а одного и того же потока, имеющего разницу температур в разных участках.

Трехходовой

Устройство

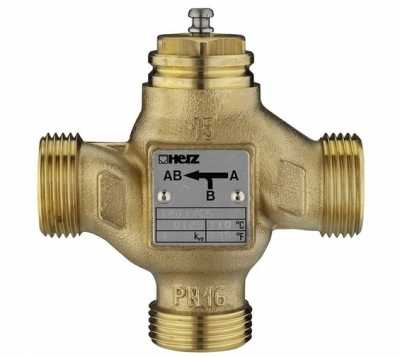

Трехходовой клапан для теплого пола имеет один вход для горячей воды, средний вход — для обратки и выход для выдачи готовой смеси с определенной температурой. Между первым и вторым входами имеется заслонка, которая способна по необходимости перекрывать один поток, одновременно открывая просвет для следования второго. Таким образом, происходит смешивание прямого и обратного потоков — настройка нужной температуры теплоносителя.

Принцип работы


Работа может происходить как в ручном, так и в автоматическом режиме.

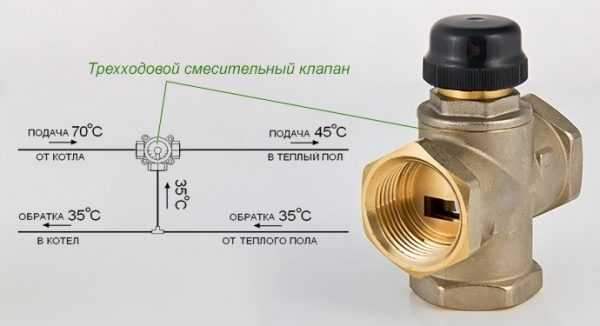

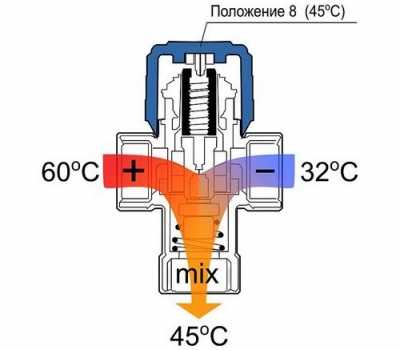

Трехходовой кран для теплого пола устанавливается в разрыв прямого магистрального трубопровода с одновременным подключением к среднему входу перемычки, идущей на обратку.

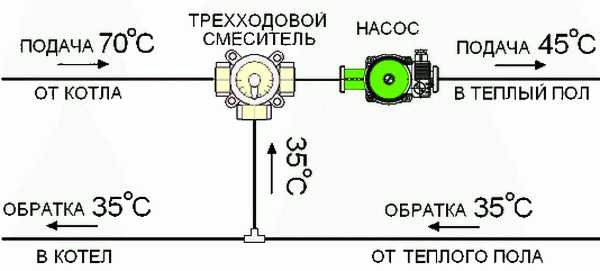

Выход клапана выдает смесь прямого и обратного потока, температура которого может изменяться в пределах их температур. Изменение положения регулировочного вентиля клапана одновременно увеличивает один и уменьшает другой поток, делая смесь либо теплее, либо холоднее.

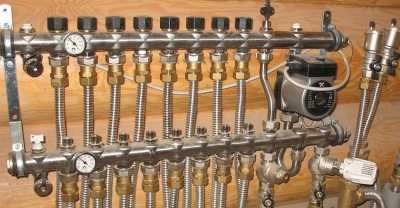

Другое оборудование, входящее в состав смесительного узла: коллектор.

Термоголовка


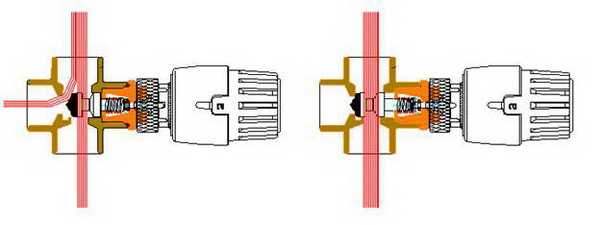

Термоголовка для теплого пола — автоматический регулятор величины потока в зависимости от температуры.

Работает на принципе изменения объема газа, который от нагревания расширяется и начинает давить на мембрану, приводящую в действие шток регулятора просвета потока.

Исполнительный орган — либо конус на штоке, движущийся вверх-вниз и открывающий/закрывающий просвет, либо поворотный механизм наподобие шарового.

Достоинства термоголовки:

  1. Непрерывность действия.
  2. Автоматический характер работы, не требующий вмешательства (только для первичной настройки).

При этом имеются некоторые недостатки:

  1. Регулируется температура непосредственно на вентиле, а не на трубах теплого пола, что требует периодического изменения настроек термоголовки.
  2. Механические устройства со временем изменяют свои характеристики — меняется упругость мембраны, от постоянного воздействия тепла выходят из строя резиновые детали.

Большинство современных двух- и трехходовых клапанов снабжаются терморегуляторами.

Сервопривод


Сервопривод для теплого пола — это устройство, осуществляющее механическое воздействие на клапан, открывая или закрывая его по сигналу от датчика (в нашем случае — от датчика температуры).

Существуют такие типы сервоприводов:

  1. Механический. Работает по принципу температурных изменений (термопара, расширяющийся газ), недорогой и доступный регулятор, но не имеющий достаточной точности настроек и несколько запаздывающий с откликом на изменения условий. Термоголовка — тоже один из таких сервоприводов.

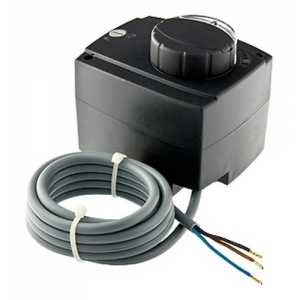

  2. Электрический. Это небольшой электродвигатель, регулирующий положение вентиля (штока или иных конструктивных элементов данного устройства) по сигналу от датчика. Такая регулировка имеет намного более высокую точность, позволяет действовать намного тоньше, меньше зависит от инерции системы. При этом устройства такого типа довольно дороги.
  3. Дистанционный сервопривод. Используется система датчиков (два и более), реагирующих на изменения условий функционирования и подающих сигналы на сервопривод в полностью автоматическом режиме, что позволяет системе функционировать без вмешательства человека. Стоимость такой системы довольно высока, что ограничивает ее применение в частных домах.

По характеру работы сервоприводы бывают:

  1. Нормально открытый.
  2. Нормально закрытый.

Названия устройств говорят сами за себя — один работает на перекрытие потока и максимально открывает его при отсутствии сигнала с датчика, другой — наоборот. При этом имеются т. н. универсальные сервоприводы, которые могут быть переключены на то или иное рабочее положение.

Инструменты и материалы


Установка клапана производится с использованием штатных комплектующих — прокладок и прочих сопутствующих элементов.

Для работы понадобятся:

  1. Набор гаечных ключей.
  2. Сантехническая подмотка (лента ФУМ, натуральное волокно и пр.).
  3. Пассатижи, отвертка.

Каких-либо специализированных инструментов или устройств, чаще всего, не требуется, но при необходимости следует использовать соответствующие принадлежности.

Процесс монтажа


Установка клапана состоит в присоединении его к надлежащим трубопроводам. Необходимо перед присоединением еще раз убедиться в правильности соединения, отсутствии ошибок.

Для соединений на устройстве имеется внешняя или внутренняя резьба, на которую навинчивается накидная гайка (или соответствующий фитинг) трубопровода. Предварительно необходимо подмотать резьбу уплотняющим материалом — лентой ФУМ, натуральными или иными материалами.

При соединениях следует использовать штатные прокладки, прилагающиеся в комплекте изделия, или использовать отдельно приобретенные прокладки нужной толщины и диаметра, купленные в магазине. Все соединения должны быть довольно плотными во избежание протечек, без перекосов по резьбе.

Внимание! Условия работы устройства довольно сложны, от высокой температуры плотность резьбовых соединений может быть ослаблена, поэтому следует отнестись к подключению клапана ответственно.

Полезное видео

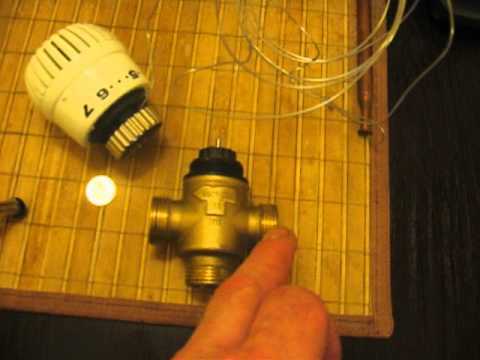

Ознакомиться визуально с примером установки трехходового клапана вы можете на видео ниже:

Выводы

Смесительный клапан — это основной элемент системы регулировки теплого пола, осуществляющий прямое воздействие на потоки горячего и остывшего теплоносителя и поддерживающий рабочую температуру системы. Действие двух- или трехходового крана является наиболее ответственной функцией смесительного узла, от нее зависит качество и точность регулирования режима работы теплого пола.

Важность и значительность устройства требует повышенного внимания к его работоспособности, иначе возможны сбои в работе всего теплого пола, чреватые прекращением обогрева дома.

Вконтакте

Facebook

Twitter

Google+

Одноклассники

ochag.online

Как работают сервоприводы и трехходовые клапаны

Как работают сервоприводы и трехходовые клапаны

В этой статье я расскажу, как понять работу трехходовых клапанов и сервоприводов (электроприводов).

Что такое клапан?

Клапан — это механизм, который служит для того чтобы пропустить или не пропустить жидкость или газ из одного пространства в другое. Причем клапан может быть открыт или закрыт на определенный процент. То есть клапаны могут служить для регулировки прохода жидкостей или газа. Движение жидкости или газа осуществляется за счет разности давления между сторонами клапана.

В системе отопления существуют два самых распространенных вида клапанов:

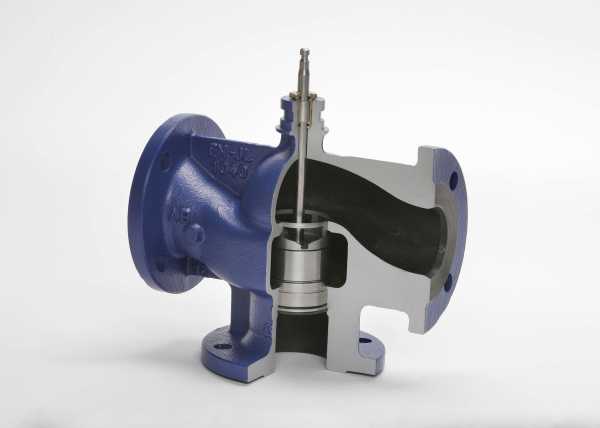

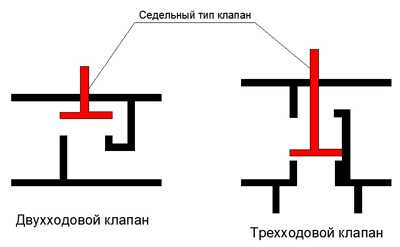

Седельный (седловой) тип – имеет в себе втулку и непосредственно объемное тело, которое перекрывает проход.

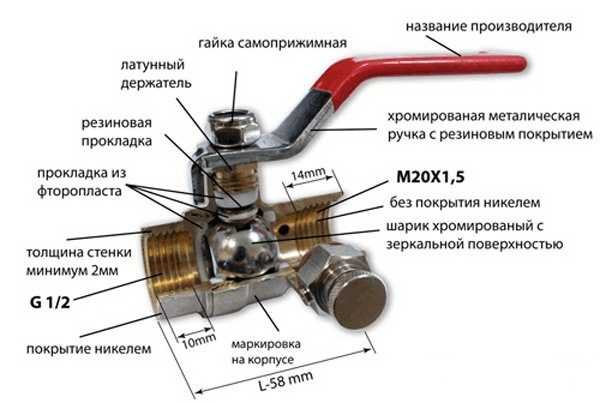

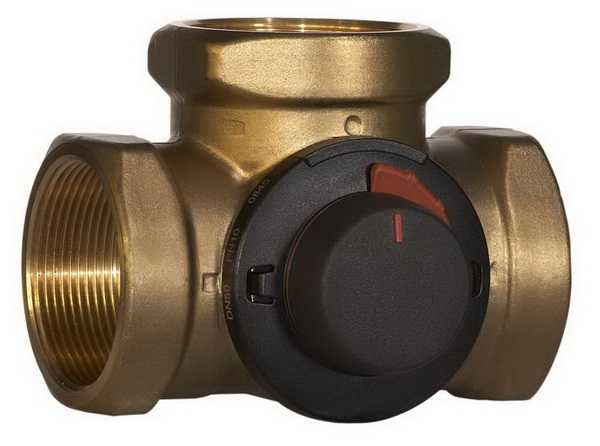

Шаровый (или вращательный) тип – имеет тело, которое за счет вращения его приводит к открытию или закрытию прохода.

Шаровые клапана имеют самую высокую пропускную способность по отношению к седловому типу клапана. То есть в шаровых клапанах достигается меньшее гидравлическое сопротивление.

Клапаны бывают:

Двухходовые клапаны – имеют два соединения по разные стороны от клапана. Например, служат для пропуска жидкости или газа на одном контуре. То есть закрывают или открывают одну ветку системы водоснабжения или отопления.

Трехходовые клапаны – Имеют три соединения. Служат в основном для смешивания или разделения потоков жидкости или газа. Основная работа трехходового клапана необходима или для получения определенной температуры или для перенаправления потоков. В системах отопления контроль температуры нужен для того, чтобы регулировать климат в помещении. Перенаправление потоков служит обычно для перенаправления нагретого теплоносителя из системы отопления в бойлер косвенного нагрева. Существует также множество других задач…

Четырехходовые клапаны – Имеют четыре соединения. Выполняют такую же работу, как и трехходовые клапаны. Но могут быть и другие задачи.

Связь между сервоприводами и клапанами

В системе отопления существует несколько способов взаимосвязи между клапанами и элементами контроля клапанов (сервопривод и термомеханика):

1. Термостатический смеситель – обычно называют механизм, имеющий в себе сразу и клапан и устройство, которое меняет положение клапана в автоматическом режиме. Меняет в зависимости от температуры жидкости или газа. В этом устройстве есть механизм, который под действием температуры меняет силу упругости и из-за этого происходит движение клапана. В зависимости от сервопривода такой клапан не требует участия электричества. Температура регулируется вращением рукоятки. Обычно некоторые клапаны рассчитаны на небольшой диапазон температур. Максимум до 60 градусов. Могут быть исключения у других производителей.

2. Способы использовать отдельные элементы, не прибегая к сервоприводам. Например, термостатический вентиль с термоголовкой. Существуют термоголовки, которые имеют выносной датчик.

3. Клапаны и сервоприводы это отдельные элементы. Сервопривод прикрепляется к клапану и регулирует клапан.

Что такое сервопривод?

Сервопривод – это прибор, который осуществляет работу движения клапана. Клапан в свою очередь или пропускает или не пропускает жидкость или газ. Или пропускает его в определенном количестве в зависимости от давления, положения клапана и гидравлического сопротивления.

Какие бывают сервоприводы?

Существуют также термоприводы, которых тоже называют сервоприводами.

Подробнее: Сервопривод коллекторный. Выбор и правила подключения.

Но мы в этой статье разберем только электроприводы (сервоприводы)

Электроприводы бывают двух направлений:

Полный пакет (комплект) – это когда в устройство уже заложен полный набор функций. Например, в комплекте уже имеется контроллер температур, электрический термодатчик. Есть возможность сразу настроить его на нужную температуру. Настройка времени проверки для движения клапана. Подключается сразу к сети переменного тока 220 Вольт с частотой 50 Герц. Стандарт для России. Есть возможность настроить его в различных направлениях движения клапана шарового типа. Есть возможность настроить его на поворот 90 или 180 градусов. Можно выставить любое значение, даже 49 градусов или 125 градусов. И делается это внутри черной коробочки. Подробности ищите в инструкции.

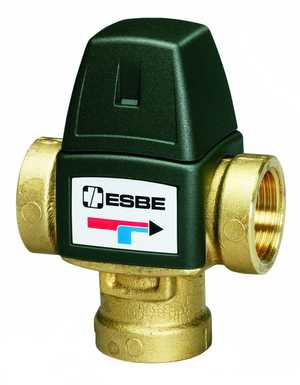

Такой сервопривод делает ESBE 99K2 подробнее: Трехходовой клапан с сервоприводом ESBE

Это я Вам рассказал один из вариантов. Конечно, существует дюжина других вариантов… Также сервоприводы различаются по скорости закрывания и открывания клапанов. Данный пример служит для плавной регулировки клапана, чтобы смешивать потоки разной температуры, чтобы получить контрольную температуру.

Такой вариант служит для перенаправления потоков теплоносителя.

Подробнее об этом: Трехходовой клапан для перенаправления движения теплоносителя

Этот вариант используется для перенаправления потока теплоносителя из котла либо в направление радиаторного отопления либо на нагрев бойлера косвенного нагрева. Указанный сервопривод нуждается в сигнале 220 Вольт. Причем имеются три контакта. Один общий, а два других для перенаправления движения. Самый легкий вариант, когда нужно перенаправлять потоки в системе отопления по требованию от термореле бойлера косвенного нагрева.

Сервоприводы бывают по типу движению на седловой тип клапана или на шаровый (вращательный) тип клапана.

Если будите подбирать сервопривод к клапану, обязательно уточняйте вид движения сервопривода. Также не всегда седельный тип сервопривода совпадает ко всем типам седельных клапанов. С шаровыми вращательными вроде имеется универсальный стандарт, а вот с седельными клапанами все не так просто. Нету одного стандарта.

Электропривод как отдельное звено в автоматике.

Рассмотрим аналоговый сервопривод от Valtec арт. VT.M106.R.024

Такой сервопривод нуждается в постоянном питании 24 Вольт и управляющем сигнале от 0 до 10 Вольт.

То есть если напряжение 0 Вольт, то поворотный механизм находится в положении 0 градусов. Если 5 Вольт то 45 градусов. Если 10 Вольт то 90 Градусов.

Такому сервоприводу подается сигнал от специального контроллера, на котором есть функция подачи сигнала 0-10 Вольт. В зависимости от температуры и настройки контроллера по температуре, контроллер подает различное напряжение от 0 до 10 Вольт. Есть настройка вращения: Почасовой и против часовой. Конечно для того, чтобы найти более подробную информацию о сигналах и схеме подключения требуйте у производителя паспорта с подробной схемой управления сигналами.

Повторюсь… Что указанные в этой статье, описаны не все сигналы. Существует множество других сигналов…

Что же такое контроллер?

Контроллер – это устройство предназначено для управления сигналами для различной логической задачи. Контроллер это мозг автоматической системы. Он определяет в зависимости от программы, какие сигналы нужно подавать в тот или оной момент.

Существует различное множество контроллеров, которые выполняют различные задачи.

Для системы отопления обычно выполняются такие задачи:

Самая распространенная задача – это получить настроечную температуру теплоносителя.

В зависимости от температуры получать какой-либо сигнал (Например, отключить котел или насос). Контроллер может содержать контактное реле. То есть сухой контакт. Этим контактным реле можно задавать сигналы для получения любого напряжения. Например, 220 Вольт включать или отключать насос или подавать сигнал на сервопривод для перенаправления потоков.

Также можно использовать контроллер для отключения котла в случаях критических температур. Сигнал от контроллера отправляется на питание мощных контакторов, а те в свою очередь питают мощные электрические котлы.

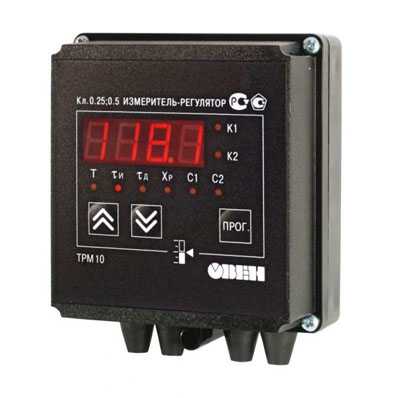

Самый дешевый контроллер серии ТРМ

Продает ОВЕН у них много чего интересного можно подчерпнуть. owen.ru

Логика работы очень обширная… В будущем планирую еще написать и разработать полезный материал по системам автоматики систем отопления и водоснабжения. Записывайте свои E-mail чтобы получать уведомления о новых статьях.



Если Вы желаете получать уведомления
о новых полезных статьях из раздела:
Сантехника, водоснабжение, отопление,
то оставте Ваше Имя и Email.


    Серия видеоуроков по частному дому
            Часть 1. Где бурить скважину?
            Часть 2. Обустройство скважины на воду
            Часть 3. Прокладка трубопровода от скважины до дома
            Часть 4. Автоматическое водоснабжение
    Водоснабжение
            Водоснабжение частного дома. Принцип работы. Схема подключения
            Самовсасывающие поверхностные насосы. Принцип работы. Схема подключения
            Расчет самовсасывающего насоса
            Расчет диаметров от центрального водоснабжения
            Насосная станция водоснабжения
            Как выбрать насос для скважины?
            Настройка реле давления
            Реле давления электрическая схема
            Принцип работы гидроаккумулятора
            Уклон канализации на 1 метр СНИП
    Схемы отопления
            Гидравлический расчет двухтрубной системы отопления
            Гидравлический расчет двухтрубной попутной системы отопления Петля Тихельмана
            Гидравлический расчет однотрубной системы отопления
            Гидравлический расчет лучевой разводки системы отопления
            Схема с тепловым насосом и твердотопливным котлом – логика работы
            Трехходовой клапан от valtec + термоголовка с выносным датчиком
            Почему плохо греет радиатор отопления в многоквартирном доме
            Как подключить бойлер к котлу? Варианты и схемы подключения
            Рециркуляция ГВС. Принцип работы и расчет
            Вы не правильно делаете расчет гидрострелки и коллекторов
            Ручной гидравлический расчет отопления
            Расчет теплого водяного пола и смесительных узлов
            Трехходовой клапан с сервоприводом для ГВС
            Расчеты ГВС, БКН. Находим объем, мощность змейки, время прогрева и т.п.
    Конструктор водоснабжения и отопления
            Уравнение Бернулли
            Расчет водоснабжения многоквартирных домов
    Автоматика
            Как работают сервоприводы и трехходовые клапаны
            Трехходовой клапан для перенаправления движения теплоносителя
    Отопление
            Расчет тепловой мощности радиаторов отопления
            Секция радиатора
            Зарастание и отложения в трубах ухудшают работу системы водоснабжения и отопления
            Новые насосы работают по-другому…
    Регуляторы тепла
            Комнатный термостат — принцип работы
    Смесительный узел
            Что такое смесительный узел?
            Виды смесительных узлов для отопления
    Характеристики и параметры систем
            Местные гидравлические сопротивления. Что такое КМС?
            Пропускная способность Kvs. Что это такое?
            Кипение воды под давлением – что будет?
            Что такое гистерезис в температурах и давлениях?
            Что такое инфильтрация?
            Что такое DN, Ду и PN ? Эти параметры нужно знать сантехникам и инженерам обязательно!
            Гидравлические смыслы, понятия и расчет цепей систем отопления
            Коэффициент затекания в однотрубной системе отопления
    Видео
            Отопление
                    Автоматическое управление температурой
                    Простая подпитка системы отопления
                    Теплотехника. Ограждающие конструкции.
            Теплый водяной пол
                    Насосно смесительный узел Combimix
                    Почему нужно выбрать напольное отопление?
                    Водяной теплый пол VALTEC. Видеосеминар
                    Труба для теплого пола — что выбрать?
                    Теплый водяной пол – теория, достоинства и недостатки
                    Укладка теплого водяного пола — теория и правила
                    Теплые полы в деревянном доме. Сухой теплый пол.
                    Пирог теплого водяного пола – теория и расчет
            Новость сантехникам и инженерам
            Сантехники Вы все еще занимаетесь халтурой?
    Нормативные документы
            Нормативные требования при проектировании котельных
            Сокращенные обозначения
    Термины и определения
            Цоколь, подвал, этаж
            Котельные
    Документальное водоснабжение
            Источники водоснабжения
            Физические свойства природной воды
            Химический состав природной воды
            Бактериальное загрязнение воды
            Требования, предъявляемые к качеству воды
    Сборник вопросов
            Можно ли разместить газовую котельную в подвале жилого дома?
            Можно ли пристроить котельную к жилому дому?
            Можно ли разместить газовую котельную на крыше жилого дома?
            Как подразделяются котельные по месту их размещения?
    Личные опыты гидравлики и теплотехники
            Вступление и знакомство. Часть 1
            Гидравлическое сопротивление термостатического клапана
            Гидравлическое сопротивление колбы — фильтра
    Видеокурс
            Скачать курс Инженерно-Технические расчеты бесплатно!
    Программы для расчетов
            Technotronic8 — Программа по гидравлическим и тепловым расчетам
            Auto-Snab 3D — Гидравлический расчет в трехмерном пространстве
    Полезные материалы
    Полезная литература
            Гидростатика и гидродинамика
    Задачи по гидравлическому расчету
            Потеря напора по прямому участку трубы
            Как потери напора влияют на расход?
    Разное
            Водоснабжение частного дома своими руками
            Автономное водоснабжение
            Схема автономного водоснабжения
            Схема автоматического водоснабжения
            Схема водоснабжения частного дома
    Политика конфиденциальности

infosantehnik.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
