Щековая дробилка - принцип работы, модели, характеристики

Содержание

Щековые дробилки – современные надежные приспособления для измельчения каких-либо материалов. Как правило, щековая дробилка с простым движением щеки используется при дроблении отходов – шлаков, горных пород, а также отдельных категорий металлов.

Чаще всего такие агрегаты применяются на производствах. В быту их встретить можно очень редко.

О преимуществах и особенностях работы

Щековые дробилки мобильные, и могут на входе поглощать крупные материалы – до 15 см. К примеру, если используется щековая дробилка СМ 741, то на выходе удается получить измельченный готовый материал крупностью до 1 см.

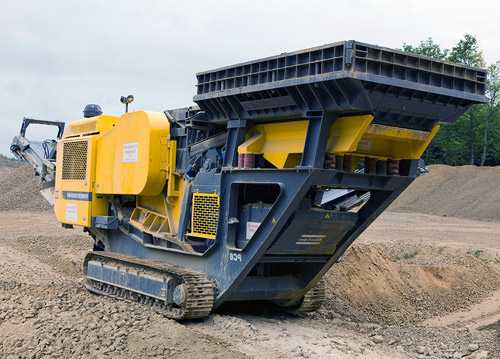

Дробилка щековая карьерная

Каждый подвид щековой дробилки имеет свои максимально возможные классы дробления: крупный, мелкий и средний. Также они отличаются по своим характеристикам и другим особенностям.
к меню ↑

Для каких целей применяется?

Дробильная подвижная щека используется для измельчения таких элементов, как базальт, кварцит, гранит, а также – бетон, различные минералы и шлаки. С ее помощью перемалываются и хрупкие материалы: стекло, кирпич, керамические отходы, уголь и т.д.

Современная подвижная щека имеет такие важные характеристики, как максимальные размеры приемного механизма, угол захвата материалов, и размеры выходного отверстия.

За что они отвечают:

  • Приемный механизм определяет максимальные размеры материалов на входе;
  • Угол захвата регулируется таким образом, чтобы материалы для дробления попадали в механизм для измельчения, а не выпадали из камеры;
  • Диаметр отверстия на выходе позволяет определить максимальные габариты сырья на выходе.

к меню ↑

Принцип работы щековой дробилки (СМД и других)

Принцип работы прост – сырье на входе измельчается путем раскалывания о две тяжелые пластины  из прочного металла. Одна такая пластина всегда совершает поступательные движения, относительно второй, неподвижной.

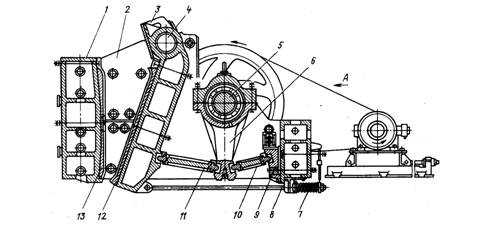

Принцип работы щековой дробилки

Та пластина, которая надежно закреплена и не движется, получила название – неподвижная, а вторая – подвижная щека.

В камеру между пластинами с входа попадает необработанное сырье. Его максимальный размер зависит от диаметра входного отверстия. Как только куски будут измельчены щеками, они тут же упадут в специальное отверстие, расположенное снизу.

Сразу, после этих процессов, измельченные материалы попадают на другие производственные линии – калибровочную по фракциям, сортировочную и т.д.

В некоторых моделях устройств (к примеру, дробилка щековая СМД 109) обе пластины подвижны. Это сделано для снижения нагрузок на валовые подшипники, и уменьшения амплитудных колебаний металлических пластин.

Такие дробилки, по планам инженеров, должны работать намного продуктивнее и дольше. Но, эти аппараты имеют очень сложную конструкцию и, соответственно, стоят на порядок выше своих предшественников.
к меню ↑

Устройство и принцип работы щековой дробилки (видео)


к меню ↑

Разновидности дробилок щекового типа

Сегодня рынок предлагает такие машины для дробления:

  • Со щеками «простого движения» касаемо оси. Измельчается сырье путем давления;
  • Со щеками «сложного движения». Помимо давки сырья происходит также и его стирание;
  • Со специальными роликами.

Также есть обычные агрегаты и «мини», отличающиеся небольшой массой, габаритами и довольно серьезной функциональностью.
к меню ↑

Преимущества и недостатки

Дробильный агрегат используется на протяжении уже многих сотен лет. За это время он претерпел массу изменений, но его преимущества и недостатки остались практически неизменными. Разберемся с ними подробнее.

Устройство простой щековой дробилки

Плюсы:

  1. Дробилки щековые ЩД 6, и любые другие схожие типы, имеют очень простую конструкцию и состоят из небольшого числа элементов, которые практически не изнашиваются. Покупка, обслуживание и ремонтные работы с такой техникой обходятся довольно дешево;
  2. Есть мини-дробилки, которые, из-за малых размеров, обычно очень просто и легко собираются и разбираются. Это позволяет также просто и легко транспортировать их в любую точку;
  3. Использовать СМД 118 дробилки щековые и аналогичное им оборудование, можно практически в любых погодных и климатических условиях;
  4. Всегда можно отрегулировать размеры на выходе агрегата, что обусловлено установленным приводом с гидравликой;
  5. Подвижная щека в любой дробилке имеет форму «с захватом», что не дает станине агрегата слишком быстро износиться.

Минусы:

  1. Все щековые агрегаты для дробления на выходе дают сырье с большим количеством лещадных зерен, которые нельзя использовать для более мелкого дробления.
  2. Невозможность использования устройств на большинстве вязких и упругих материалов по типу дерева, определенных металлических сплавов и т.д.

Мы разобрали принципы работы современного дробильного оборудования, узнали, что помимо обычных агрегатов, существуют также и «мини». Также мы рассмотрели главные минусы и плюсы этих машин.

Стоит отметить лишь один важный момент. Выбирая любую дробильную технику, к примеру, дробилку щековую ЩД 10, или «мини»-вариант, всегда консультируйтесь со специалистами, которые точно подскажут, какую именно технику стоит использовать конкретно в вашем случае.

moezerno.ru

Щековая дробилка устройство, принцип работы.

Дробилкой, как известно, называют любое оборудование предназначенное для дробления, то есть механического воздействия на твердые материалы с целью их разрушения и получения в результате кусков меньшего размера. Завод нестандартного оборудования «Машинопромышленное объединение» проектирует и изготавливает оборудование для Обогатительных фабрик и ГОК'ов в том числе и дробилки, включая щековые дробилки.

Один из важнейших процессов в технологии, используемой при обогащении полезных ископаемых это дробление, а важное оборудованием участвующее в этом процессе - дробильное оборудование или дробилки. В этом материале речь пойдет о щековых дробилках — это такие дробилки, которые для разрушения материала используют сжатие между специальными плоскими поверхностями, называемыми щёками.

Одна дробящая поверхность при этом неподвижная, а дробление происходит за счет приближения подвижной щеки к неподвижной. Дробящие поверхности при этом располагаются под небольшим углом друг относительно друга и сбли-жаются в нижней части.

Подвижная дробящая поверхность щековой дробилки совершает возвратно-поступательные движения, тем самым попеременно уменьшая или увеличивая зазор между щеками, что приводит к возникновению больших напряжений сжатия и сдвига, разрушающих материал.

Крупные куски измельчаемого материала подаются в рабочее пространство между щеками дробилки при сжимающей нагрузке, при приближении подвижной щеки к неподвижной дробятся на более мелкие. Во время отвода подвижной щеки от неподвижной уже измельченные куски дробимого материала опускаются вниз, а более крупные куски, остающиеся выше, в свою очередь опускаются на освободившееся место и повторно измельчаются при следующем цикле приближения подвижной щеки. Регулируя ширину зазора между щеками и частоту их сближения можно влиять на конечную крупность раздробленного материала на выходе и расход измельчаемого продукта.

Таким образом щековые дробилки относятся к группе машин с прерывным нажатием и свободной разгрузкой под влиянием силы тяжести продуктов дробления.

Назначение щековых дробилок.

Щековые дробилки это универсальные машины для дробления материалов. Применяется для дробления горных пород любой прочности, шлаков, а так же некоторых металлических материалов.

Щековые дробилки применяются во всех областях дробления: крупном, среднем и мелком. Входная крупность дробимого материала может достигать 1500 мм. Крупность готового продукта для небольших щековых дробилок может составить 10 мм.

В технологических процессах горной промышленности щековые дробилки применяют в основном при крупном (1500-350 мм) и среднем (350-100 мм) дроблении руд чёрных и цветных металлов, углей, сланцев, нерудных и других полезных ископаемых.

Максимальная степень дробления материалов в щековых дробилках достигает восьми. Но обычно все же этот показатель меньше, например в условиях цементного производства щековые дробилки работают при степенях дробления от 3 до 6, на горно-обогатительных комбинатах и обогатительных фабриках ближе к 3-м. Материал в щековые дробилки может поступать с естественной влажностью, нормальная работа происходит при влажности материала до 6-8 %. Реальные характеристики работы щековой дробилки и дробленного материала зависят от свойств исходного материала, его происхождения (геологии) и способа добычи.

Щековые дробилки — наиболее распространённый вид технологического оборудования обогатительных фабрик. Удельный расход электроэнергии на дробление составляет от 0,3 до 1,1 квт-ч/т.

Из-за особенностей процесса дробления в щековой дробилке, конечный продукт может содержать в своем составе от 25 до 50% пластин и лещадных зерен. Если технологический процесс включает высокие требования к форме получаемых зерен, то щековые дробилки стоит использовать только на предварительной стадии дробления. Окончательную доводку готового продукта необходимо производить на конусных или роторных дробилках.

Основные достоинства щековых дробилок: простота конструкции, легкость замены изнашивающихся частей и распорных плит, удобство обслуживания и ремонта, они пригодны для дробления вязких и глинистых руд.

Недостатки щековых дробилок: значительные вибрации, требующие установки дробилок на очень прочном фундаменте, что не позволяет устанавливать их на верхних этажах; требуют равномерной подачи питания, не могут работать «под завалом» и поэтому нуждаются в установке питателя; мало пригодны для дробления плитнякового материала; их сменные части изнашиваются быстрее, чем сменные части конусных дробилок.

Щековые дробилки не применяются для разрушения вязкоупругих материалов, таких как древесина, полимеры, определенные металлические сплавы.

Конструкция щековых дробилок.

Теперь поговорим подробнее о конструктивных особенностях щековых дробилок. Несмотря на большое многообразие конкретных конструктивных особенностей, большинство современных щековых дробилок произведены на основе схем, разработанных более 100 лет назад. В СССР щековые дробилки выпускались согласно ГОСТ 7084-85, в России по ГОСТ 27412-93.

Основной принцип работы щековой дробилки достаточно прост. Камера дробления устроена в форме клина, она образована двумя дробящими поверхностями, так же называемыми "щеками". Одна из щек дробилки неподвижная, а вторая щека крепится на шатуне, обеспечивающем перемещение верхнего края щеки так, что последняя совершает качающееся движение.

Материал, подлежащий дроблению подается в камеру дробления сверху. Благодаря клинообразной форме камеры дробления куски материала изначально располагаются по высоте камеры в зависимости от их крупности сверху вниз.

Вал шатуна приводится во вращение через клиноремённую передачу от электрического двигателя или дизеля. В процессе сближения щек, на ходе сжатия, куски материала дробятся, при отходе подвижной щеки (холостой ход) раздробленные куски продвигаются вниз под действием силы тяжести. Как только размеры кусков достигают заданного значения (уменьшаются до размера выходного отверстия) они покидают камеру дробления, а на их место опускаются более крупные куски. Затем цикл повторяется.

Конструкция подвижной щеки предусматривает возможность регулировки положения нижнего края по горизонтали. Таким образом осуществляется фиксация размера щели выходного отверстия, определяющая максимальную крупность дробимого материала на выходе из щековой дробилки. Боковые стенки камеры дробления щековой дробилки в процессе дробления не участвуют.

Для изготовления дробилок должны использоваться качественные материалы. Станины чаще всего делают из стали марки 35Л или Ст3. Наиболее изнашиваемыми частями дробилок являются щеки их изготавливают из стали 35Л. Рабочая поверхность щек футеруется плитами из высокомарганцевой стали 110Г13Л. Плиты имеют рифления, что облегчает дробление кусков руды. Эксцентриковый вал и ось подвижной щеки делают из стали 40Х, оттяжную пружину – из стали 60С2, шатун – из стали 25Л, клин и ползун регулировочного устройства – из стали 25ГЛ. Сухари также изготавливаются из высокопрочной стали. Распорные плиты и маховики дробилок отливают из чугуна марок СЧ-18-36 или СЧ-24-34.

Конструкция щековой дробилки должна обеспечивать:

  • круглосуточный режим работы с остановками для технического обслуживания;
  • защиту смазываемых поверхностей от попадания пыли;
  • запуск от собственного привода;
  • предохранение деталей (кроме самой предохранительной детали) от поломок при попадании недробимых тел в камеру дробления;
  • отсутствие выброса дробимого материала во время работы;
  • безопасный доступ к местам крепления быстроизнашивающихся деталей, регулирования и смазки;
  • возможность присоединения к станине изготавливаемых потребителем индивидуальных или типовых укрытий для отсоса запыленного воздуха в зоне загрузки и выгрузки материалов;
  • местное и дистанционное управление механизмами дробилки.

Характер движения подвижной щеки зависит от кинематических особенностей механизма щековых дробилок. За время применения этих дробилок для переработки различных материалов было предложено большое количество самых разнообразных кинематических схем механизма щековых дробилок.

Все они могут быть разделены на две большие группы:

  • ЩДП - щековая дробилка с простым движением щеки, траектории движения точек подвижной щеки которой представляют собой прямые линии или части дуги окружности. Основным методом разрушения кусков в ЩДП является раздавливание.
  • ЩДС - щековая дробилка со сложным движением щеки, траектория движения точек подвижной щеки представляют собой замкнутые кривые, чаще всего эллипсы. Основным методом разрушения кусков в ЩДС является раздавливание и истирание.
    • ЩДС-I - щековая дробилка с отношением длины приемного отверстия к его ширине более 1,6.
    • ЩДС-II - щековая дробилка со сложным движением щеки и с отношением длины приемного отверстия к его ширине до 1,6.

У каждого из двух основных типов щековых дробилок есть свои достоинства и недостатки.

Дробилки с простым движением подвижной щеки (ЩДП).

Дробилка с простым движением подвижной щеки устанавливается на станине, в боковых стенках которой закреплены коренные подшипники эксцентрикового вала. На эксцентричной части вала подвешивается шатун. В нижней части шатуна расположены пазы для установки опорных сухарей распорных плит. При вращении эксцентрикового вала шатун получает качательное движение, которое с помощью распорных плит передается подвижной щеке. Щека получает маятниковое движение с центром в оси подвеса. На щеках закреплены неподвижная и подвижная дробящие плиты.

Ширину выходной щели регулируют путем установки между упором и задней стенкой станины дополнительных прокладок различной толщины, системой клиньев на винтах или заменой задней распорной плиты более длинной или короткой.

Преимуществами дробилок с простым качанием щеки являются: возможность дробления высокопрочных пород и сравнительно малый износ дробящих плит. Недостатком – большая металлоемкость по сравнению с дробилками со сложным качанием щеки, а также большая неравномерность получаемой фракции.

Дробилки со сложным движением подвижной щеки (ЩДС).

Дробилка со сложным движением щеки имеет подвижную щеку особой конструкции. Вследствие эксцентричного закрепления верхнего конца щека имеет сложное движение: у верхней опоры она совершает кругообразные движения, а внизу, у разгрузочного конца,- эллиптические. В результате куски руды подвергаются не только дробящему, но и истирающему действию.

Для регулировки ширины выходной щели применяется устройство с вертикальным регулировочным клином, поднимаемым и опускаемым винтом. Для предотвращения вылета дробимого материала предусмотрен кожух. Предохранительным устройством обычно является сама распорная плита, которая ломается при превышении допустимой нагрузки, предотвращая выход из строя более ответственных и дорогих узлов дробилки.

Дробящее усилие дробилок со сложным движением щеки полностью передается на эксцентрик коленчатого вала, поэтому дробилки этого типа не изготавливаются больших размеров и не используются для крупного дробления. Щековые дробилки типа ЩДС применяют для дробления относительно мелких малоабразивных руд с повышенным содержанием глины и влаги. Ширина приемного отверстия обычно не превышает 600 мм, а выходная щель имеет ширину от 20 до 200 мм.

Заключение.

Основным направлением совершенствования щековых дробилок является выбор наилучших конструктивных параметров, например отношения высоты рабочего пространства к ширине приёмного отверстия. Для лучших щековых дробилок эта величина составляет 2,25-2,5 : 1 против 2 : 1 до модернизации. Совершенствование геометрических форм футеровочных плит, а также устройства приводного механизма, позволяющего осуществлять плавный запуск щековой дробилки и предохранение её от поломки при прохождении недробимых тел или при переполнении дробилки рудой.

В разработке и новый перспективный тип щековых дробилок — вибрационные. Привод таких дробилок выполнен в виде самосинхронизирующих дебалансных вибраторов. Основное преимущество вибрационных щековых дробилок — высокая степень дробления (более 10), а также снижение расхода электроэнергии.

Кроме производства специалисты завода нестандартного оборудования "Машинопромышленное объединение" осуществляют техническое диагностирование. Комплекс работ по техническому диагностированию щековых дробилок включает в себя определение технического состояния конструкций, определение пригодности его элементов к дальнейшей эксплуатации.

Приглашаем к сотрудничеству

www.mpoltd.ru

Устройство щековой дробилки. Схема и принцип работы. — Статьи

Щековые дробилки применяют для крупного и среднего дробления различных материалов во многих отраслях народного хозяйства. Они способны разрушать нерудные материалы практически всех разновидностей. Главным параметром щековых дробилок является размер приемного отверстия камеры дробления, образуемой подвижной и неподвижной щеками. Предприятие производит щековые дробилки с типоразмерами:

150x250, 150x750, 250x400, 250x750, 250x1000, 250x1200, 400x600, 500x750, 600x900мм.

Классификация щековых дробилок осуществляется по характеру движения подвижной щеки, которая является основным рабочим органом дробилки. Это определяет важнейшие технико-эксплуатационные параметры дробилок. Различают дробилки с простым и со сложным движением щеки.



 Рис. 1 Кинематические схемы щековых дробилок

В дробилках с простым движением щеки (ЩДП) 1   (рис. 1, а) по­следняя подвешена на оси 2. Щека совершает качательные движения по дуге окружности, которые ей сообщает вращающийся эксцентри­ковый вал 3, через шатун 4 и распорные плиты 5.

 Материал дробится при сближении щек, а при удалении их друг от друга куски материала опускаются вниз и, если их размеры меньше ширины выходной щели, выпадают из камеры. Затем цикл повторяется. В ЩДП материал измельчается раздавливанием и, частично, изломом и раскалыванием, поскольку на обеих щеках установлены дробящие плиты с рифлениями в продольном направлении.

В дробилках со сложным движением щеки (ЩДС) рычажный ме­ханизм имеет более простую схему (рис.1, б). Эксцентриковый вал 3 непосредственно соединен с шатуном, являющимся подвижной ще­кой 1 дробилки. Нижним концом щека шарнирно опирается на распорную плиту 5. Щека совершает сложное движение, по траектории напоми­нающей эллипс. Вследствие этого в ЩДС материал измельчается как раздавливанием, так и истиранием, что облегчает процесс дробления вязких материалов.

Кинематическая схема ЩДП позволяет создавать относительно бОльшие нагрузки на измельчаемый материал, чем в ЩДС, при оди­наковых вращательных моментах на приводных валах. Это особенно важно при дроблении больших кусков прочных материалов. Сущест­венным недостатком ЩДП (рис. 1, а) является малый ход сжатия в верхней части камеры дробления. Для ЩДС характерен значительный износ дробящих плит. Однако конструкция ЩДС, в целом, более проста и менее металлоемка.

В зависимости от конструкции механизма, приводящего в движе­ние щеку, различают дробилки с рычажным и кулачковым механиз­мами, а также с гидравлическим передаточным механизмом (рис. 1, в).

 Рис. 2 Конструкция щековой дробилки с простым движением щеки

Типовая конструкция щековой дробилки для крупного дробления с простым движением щеки показана на рис. 2. Подвижная щека 3, ось 4 которой установлена в подшипниках скольжения, закреплен­ных на боковых стенках станины 7, получает качательные движения через распорные плиты 10 и 11 от шатуна 6, подвешенного на эксцен­тричной части вала 5, приводимого во вращение от электродвигателя через клиноременную передачу. Рабочие поверхности щек футеруют сменными дробящими плитами 12 и 13, изготавливаемыми из износо­стойкой стали Ст110Г13Л. Боковые стенки камеры дробления также облицованы сменными плитами 2. Рабочую поверхность дробящей плиты, как правило, изготавливают рифленой и реже (для первичного дробления) гладкой. От продольного профиля плит зависят условия захвата кус­ков и гранулометрический состав материала.

Циклический характер работы щековых дробилок(максимальное нагружение при сближении щек и холостой ход при их расхождении) создает неравномерную нагрузку на двигатель. Для выравнивания на­грузки на приводном валу устанавливают маховик и шкив-маховик. Маховики «аккумулируют» энергию при холостом ходе и отдают ее при ходе сжатия.

В процессе эксплуатации возникает необходимость регулировать ширину выходной щели камеры дробления. В крупных дробилках для этого устанавливают разные по толщине прокладки между упором 9 и задней стенкой станины. Гарантированное замыкание звеньев меха­низма привода подвижной щеки осуществляется пружиной 7 и тя­гой 8.

В конструкциях современных дробилок предусматривается уста­новка самовосстанавливающихся после срабатывания устройств, пре­дохраняющих элементы машины от поломок при попадании в них«недробимых» предметов. На практике применяют следующие вари­анты предохранительных устройств: подпружиненный рычаг, шарнирно соединенный с подвижной щекой; пружина в сочетании с рас­порной плитой; пружина в сочетании с рычагом и распорной плитой и т.д.



 Рис. 3 Схема пружинного предохранительного устройства щековой дробилки

На рис. 3 показана схема предохранительного устройства, совмещенного с распорной плитой. Жесткость пружины должна обеспечивать работу дробилки при нормальных нагрузках. При попадании в машину недробимых предметов пружины сжимаются на величину, необходимую для проворачивания эксцентрикового вала при остановившейся подвижной щеке.

drobilki.pro

Щековые дробилки. Принцип работы, устройство, конструктивные решения.



Конструктивные решения щековых дробилок



Щековые дробилки получили наибольшее распространение среди других типов дробильного оборудования. Принцип их работы достаточно прост - горная порода измельчается раскалыванием между двумя массивными металлическими плитами, одна из которых совершает сложное вращательно-поступательное движение относительно другой. При этом пластина закрепленная в станине дробилки неподвижно называется неподвижная щека, а совершающая колебания - подвижная щека.

Принципиальная схема работы щековой дробилки классического конструктивного исполнения представлена на анимации.

В некоторых конструкциях, с целью уменьшения амплитуды колебания подвижной пластины и, как следствие, уменьшения дисбалансных нагрузок на подшипники валов, обе щеки выполняются подвижными. По замыслу инженеров, должна возрасти и производительность таких дробилок. Однако, такая конструкция значительно сложнее, чем с одной подвижной пластиной и применяется редко.

В образованную между плитами щек клиновидную камеру подается горная порода, размер кусков которой ограничен впускным отверстием дробилки. Во время сближения щек куски породы измельчаются и вываливаются в нижнюю щель, размер которой калибруется по требуемым максимальным размерам раздробленного продукта на выходе. Далее измельченный продукт поступает на линии сортировки, где разделяется по фракциям или применяется в многофракционном виде.

Следует отметить, что за период использования идеи щекового дробления горной породы (а это более 100 лет), конструкторы и изобретатели разных стран пытались усовершенствовать кинематику дробилок, устраняя характерные конструктивные недостатки, присущие этим машинам.



Основной недостаток классической конструкции - повышенный износ пластин-щек при совершении вертикальной составляющей перемещения. Если дробимый материал имеет высокую абразивность и прочность, бронеплиты щек изнашиваются быстро, особенно в средней части.
Это связано с тем, что плиты не только сдавливают породу, но и трутся о ее куски при совершении сложного перемещения. Этот недостаток значительно уменьшен в конструкциях с кинематическим приводом, где плиты совершают, преимущественно, осевое горизонтальное перемещение, т.е. вертикальная составляющая минимальна.
Механизмы такого типа называют щековыми дробилками с простым движением щеки.
Обычно для перемещения подвижной щеки (или щек) в таких конструкциях применяется кривошип или кулачковый вал.
Тем не менее, щековые дробилки такой конструкции не получили широкого распространения из-за сложности и меньшей надежности. Кроме того, при поступательном сближении и удалении щек, нижняя часть дробильного клина работает более эффективно, поскольку относительное перемещение между плитами здесь значительно выше. Это нередко приводит к залипанию выходного отверстия дробильного агрегата мелкими частицами.
При перемещении плит в горизонтальной и вертикальной плоскостях, как это осуществляется в классической конструкции с эксцентриковым валом, дробимый продукт передвигается не только под действием собственной массы и силы тяжести, но и подталкивается подвижной плитой (щекой) при ее вертикальном перемещении.

Среди любопытных конструктивных решений щековых дробилок следует отметить дробилки с нижним расположением эксцентрикового вала, применявшегося американской фирмой "Телемит". Такая конструкция, по замыслу инженеров, должна была уменьшить нагрузку на привод агрегата, однако, при использовании крупных кусков породы, эффект получается обратный и дробящее усилие в верхней части камеры резко снижается.

Немецкая фирма "Кеппен" впервые начала применять щековые дробилки с гидроприводом, в которых жесткую механическую связь между отдельными звеньями заменил объемный гидропривод. Преимуществами конструкции является возможность управления временем и размерными параметрами цикла дробления, а также надежность защиты механизма от перегрузок, зачастую приводящих к поломкам механических приводов.

Фирма "Крупп" (Германия) использовала в своей конструкции принцип ударного дробления, который заключается в повышении частоты перемещения плит (щек). В результате порода в большей степени не раздавливается, а дробится от ударов о поверхность щек. Конструкцией привода подвижной щеки предусмотрена предохранительная пружина, защищающая механизм от перегрузок. По мнению немецких инженеров, такая конструкция позволяет увеличить производительность процесса дробления при уменьшении энергозатрат.
Тем не менее, и такая конструкция не получила широкого признания из-за плохой динамической уравновешенности таких механизмов. Это требует применения более мощных фундаментов для дробилок. Кроме того, срок службы механизмов дробильного оборудования заметно снижается.

Некоторое время имели распространение щековые дробилки с кулачковым приводом, в которых перемещение подвижной щеки осуществлялось кулачковым валом. Такие дробилки изготавливала фирмы "Акме" в Германии и "Стартевант" в США, а также Рыбинский завод дорожных машин в СССР. Эти дробилки не отличались высоким сроком службы привода, поэтому не получили широкого распространения.

***

Конусные дробилки



granit2006.ru

применение, конструкция, принцип действия, виды щековых дробилок, плюсы и минусы использования Drobix.ru

Щековая дробилка – специальная машина, посредством которой обеспечивается механическое дробление твердых материалов. Осуществляется дробление путем раздавливания куска между поверхностями.

Принцип действия щековой дробилки

Горная порода подается в полость, где она подвергается воздействию двух плит, достаточно массивных. Одна из плит щековой дробилки в автоматическом режиме совершает поступательно-вращательное движение, таким образом, способствуя разрушению материала. Пластина, которая располагается в неподвижном положении, называется соответственно неподвижной щекой, а вторая – подвижной.

Размер подаваемого материала строго ограничен расположенным в верхней части конструкции отверстием. Непосредственно при сближении двух щек, материал размельчается, после чего попадает наружу через расположенное в нижней части отверстие. Осуществляется калибровка материала посредством размера нижнего отверстия. После прохождения соответствующего дробления, материал подается на центральную линию сортировки, где в дальнейшем и разделяется по размерам фракции. Может применяться конечный продукт и в многофракционном виде, в зависимости от необходимости технологического процесса и особенностей производства.

Конструкция

Щековые дробилки классического, простого движения имеют щеку, монтированную непосредственно на неподвижно закрепленную ось. Плиты упираются шарнирно в нижней части шатуна, при этом одна из плит упирается в щеку, другая – в регулировочное устройство. Одним из элементов конструкции является эксцентриковый вал, посредством которого щека получает вращение.

Конструкция щековой дробилки предусматривает нахождение двух плит, одна из которых выполняется надежно закрепленной, вторая же наоборот, подвижной, следовательно, подвергает материал воздействию. В отдельных модификациях, выполняются подвижными обе щеки, что значительно упрощает обработку камня, гарантирует высокое качество дробления, подготовки материала. На выходе из оборудования располагается линия сортировки, посредством которой дробленый камень отбирается, в зависимости от фракции.

Отдельного внимания заслуживает дробилка, имеющая сложное движение. В ней щека подвижного типа располагается непосредственно на приводном валу, его эксцентричной части. Подвижная щека в нижней части располагается вплотную к распорной плите. Другой же конец плиты будет конструктивно опираться на расположенное в конструкции устройство регулировки. Могут иметь конструктивные различия и другие модификации, в зависимости от способа монтажа, по технологическому назначению и ряду других факторов.

Область применения

Область применения оборудования предусматривает работу с разным материалом. Наиболее часто используется щековая дробилка специально для измельчения камня, а также щебня, что позволит получить материал необходимой фракции. В строительстве агрегат нашел применение для измельчения различных материалов, таких как кирпич, известняк, которые необходимо в дальнейшем использовать для подготовки фундамента, укладки дорожного покрытия и ряда прочих изделий.

Актуальным решением станет применение подобного оборудования для измельчения угля, старого бетона, которые могут использоваться в дальнейшем повторно. С недавнего времени оборудование активно используется при необходимости измельчить стекло. Стекло может дробиться до мельчайшей фракции, что позволит использовать повторно данный материал, для получения требуемой консистенции.

Виды щековых дробилок

Отличается оборудование по способу установки на шасси, возможностям перемещения на следующие типы:

  • Стационарные дробилки – предусматривают установку в помещениях, на производственных объектах, где важно выполнять работу с крупными изделиями.
  • Мобильные дробилки – могут легко транспортироваться, при этом работают с камнями небольшого размера.
  • Колесные дробилки – устанавливается оборудование на колесное шасси, может передвигаться на транспортном средстве к новому месту выполнения работ.
  • Гусеничные дробилки – смонтированы на гусеничное шасси, отличаются большим весом и могут быть транспортированы в пределах строительного участка.

Стационарные щековые дробилки



Мобильные щековые дробилки

Классификация по способу крепления щеки

По способу крепления щеки предусмотрена классификация дробилок на подвес нижнего и верхнего типа, что влияет на эксплуатацию оборудования и продуктивность выполнения дробления. В частности, первый тип относится к числу простых элементов, второй к сложным, что следовательно позволит регламентировать выбрать наиболее оптимальную конструкцию системы, агрегат, относительно конкретных типов выполняемых работ. Первый вариант оборудования отличается легкостью в обслуживании и выполнении ремонта, что следовательно, сделает его оптимальным решением для частого использования в качестве строительного оборудования.

Особенности классификации по технологическому назначению

При необходимости выполнить строительство различных объектов, утилизацию материала крупного размера можно выполнить по двум типам дробления. В частности, это крупный, либо первичный, второе это среднее, вторичное дробление, которое актуально при необходимости создания фракции нужного типа. Широкое применение нашло данное оборудование в рамках производства, в промышленности, где может использоваться для получения незначительного материала. Отличается оборудование по конструктивному признаку, имеют сложную механическую цепочку.

Особенности классификации по кинематической схеме

Принципиально отличаются щековые дробилки по имеющейся кинематической схеме расположенного в составе конструкции агрегата механизма привода. Предусмотрено два типа конструкции, первая их которых отличается простым, вторая сложным движением. Простая конструкция отличается возможностью дробления материала в крупных фракциях, вторая же позволит осуществить аналогичную операцию, только подразделяя камень уже на более мелкие составляющие. Стоит отметить, простую конструкцию значительно проще обслуживать, чему способствует особенность исполнения. Сложные агрегаты потребуют использования специальных инструментов, оборудования для диагностировки. Техническое обслуживание выполняется в более краткие сроки, установленные регламентом.

drobix.ru

Рабочие элементы щековых дробилок. Принцип действия| ООО «СамЛит»

Рабочими элементами щековых дробилок являются две щеки (рис. 1): неподвижная 1 и качающаяся 2. Щеки образуют пасть. Материал поступает в пасть сверху. При сближении щек куски материала разрушаются, а при расхождении измельченный материал высыпается через нижнюю щель пасти.

Подвижную щеку подвешивают на оси за верхний конец как показано на рис. 1, а, б, в и е, либо за нижний - рис. 1, г и д.

При верхнем подвесе наибольший размах совершает нижний конец подвижной щеки. Ширина щели в процессе работы дробилки изменяется. Гранулометрический состав выходящего через эту щель измельченного материала различен.


Рис. 1. Варианты подвеса и привода подвижной щеки:
а - верхний подвес и вертикальный шатун; б - верхний пол вес на эксцентриковом валу; в - верхний подвес и горизонтальный шатун; г - нижний подвес и вертикальный шатун; 0 - нижний подвес и горизонтальный шатун; е - верхний подвес двусторонней щеки и вертикальный шатун; е - эксцентриситет.

При нижнем подвесе наибольшее качание совершает верхний конец подвижной щеки. Нижний конец щеки зафиксирован осью, поэтому ширина выходной щели остается постоянной. Это позволяет получать продукт с более однородным гранулометрическим составом. Однако в результате постоянства ширины выходной щели создаются застойные зоны в нижней части пасти дробилки. Это затрудняет выход измельченного материала, снижает производительность и повышает расход энергии на единицу готового продукта. Поэтому щековые дробилки с нижней опорой подвижной щеки изготовляют небольшой производительности и применяют в основном для исследовательских целей.

Наиболее широкое распространение получили щековые дробилки с вариантами подвеса и приводами подвижной щеки, показанными на рис. 1, а и б.

На рис. 2 представлена щековая дробилка с верхним подвесом и простым качанием подвижной щеки (см. схему рис. 1, а), передняя стенка щековой дробилки условно снята.


Рис. 2. Щековая дробилка с верхним подвесом и простым качанием щеки:
1 - станина; 2 - броневые плиты; 3 - распорные клинья; 4 - подвижная щека; 5 - ось качания щеки; 6 - маховик; 7 - эксцентриковый вал; 8 - шатун; 9 - подъемный винт; 10 - подвижной клин; 11 - упорный клии; 12 - нажимные плиты; 13 - тяга.

Дробилка состоит из литой или сварной станины 1, броневых плит 2, подвижной щеки 4, подвешенной на оси 5, маховика 6, шатуна 8, установленного на эксцентриковом валу 7, винта 9 для подъема клина 10, нажимных плит 12 и тяги 13, обеспечивающей контакт между подвижной щекой, нажимными плитами, шатуном и упорным клином 11. Зоной измельчения является пасть, образованная передней торцевой и боковыми стенками станины и подвижной щекой. Для уменьшения износа станины и подвижной щеки, а также для измельчения материала на рабочие поверхности устанавливают броневые плиты 2 и клинья 3. Плиты и клинья изготовляют из износостойкой стали или закаленного чугуна.

Наибольшему износу подвергается нижняя часть зоны измельчения плиты. Для увеличения срока службы эти плиты изготовляют таким образом, чтобы по мере износа нижней части плиты ее можно было перевернуть верхним концом вниз. Сечение рабочих плоскостей этих плит изготовляют с продольными выступами треугольной формы.

Процесс разрушения материала происходит в период движения подвижной щеки в направлении неподвижной. При обратном ходе измельченный материал высыпается через нижнюю щель.


Рис. 3. Нажимные плиты:
a - ослабленная; б - со срезом заклепок; в - с ослабленными планками.

Крупность получаемого материала регулируют, изменяя ширину выходной щели с помощью специальных клиньев 10, 11 и винта 9, либо заменяя одну из нажимных плит 12. Чтобы избежать поломки сложных и дорогостоящих деталей машины при случайном попадании в нее посторонних предметов (куски рельс, кувалды и т. п.), предусматривают преднамеренный выход из строя простейших деталей. В щековой дробилке такой деталью является одна из нажимных плит (рис. 3), которая при перегрузке ломается, либо, если плита клепаная, срезаются заклепки. Плиты с клепками предпочтительнее, так как после поломки их можно использовать повторно.

На рис. 4 показана щековая дробилка с верхним подвесом щеки. Верхний ее конец посажен непосредственно на эксцентрик приводного вала, нижний опирается на нажимную плиту 12 и подтягивается к ней тягой 10 через пружину 9. При такой схеме установки щеки верхний ее конец совершает круговое движение, а нижний - по дуге радиуса, равного длине нажимной плиты. Суммарное движение щеки является сложным, поэтому дробилка получила название дробилки со сложным качанием щеки.


Рис. 4. Щековая дробилка с верхним подвесом подвижной щеки на эксцентриковом валу (разрез):
1 - станина; 2 - броневые плиты; 3 - распорные клинья; 4 - подвижная щека; 5 - эксцентриковый вал; 6 - маховик; 7 - подъемный винт; 8 - подвижной клин; 9 - натяжная пружина; 10 - тяга; 11 - упорный клин; 12 - нажимная плита.

В то время как верхняя часть щеки движется в направлении неподвижной щеки и разрушает крупные куски материала, ее нижняя часть отходит от неподвижной щеки, освобождая выход измельченному материалу, и, наоборот, когда верхняя часть отходит от неподвижной щеки и измельченный материал опускается вниз, нижняя часть приближается к неподвижной щеке и дополнительно разрушает материал.

В щековой дробилке с простым качанием щеки (см. рис. 1) на один рабочий ход приходится один холостой. Это создает неравномерность работы дробилки и ее привода. Подвижная щека, а следовательно, все детали дробилки нагружены только во время движения подвижной щеки к неподвижной, т. е. когда идет разрушение измельчаемого материала. При возвратном движении щека никакой нагрузки не несет. Таким образом, подвижная щека имеет рабочий и холостой ходы. Холостой ход подвижной щеки уменьшает рабочее время дробилки почти в два раза, и чтобы выровнить нагрузку на двигатель и на рабочие части машины, необходимо установить на приводном валу массивный маховик. Маховик аккумулирует энергию во время холостого хода щеки и отдает ее во время рабочего. Это смягчает неравномерность нагрузки на двигатель и детали, но не устраняет основного недостатка машины - холостого хода щеки.

Были предприняты попытки создать щековую дробилку без холостого хода щеки (см. рис. 1, е), но такие машины оказались громоздкими и в технике измельчения не получили распространения.

В щековой дробилке со сложным качанием щеки холостой ход отсутствует. При отходе верхней части щеки работает нижняя, а при отходе нижней - работает верхняя. Это уменьшает неравномерность работы дробилки и ее привода. Так как подвижная щека движется не только в направлении неподвижной щеки, но и вдоль собственной оси, то к прямому раскалывающему действию выступов броневых плит добавляется разрезающее. Это облегчает процесс разрушения материала, но увеличивает износ плит.

Существенным недостатком этих дробилок является то, что усилия дробления передаются непосредственно эксцентрику приводного вала. Это затрудняет создание дробилок больших размеров и применение их для крупного дробления.


П.М. Сиденко
Измельчение в химической промышленности
(Глава II. Измельчители раскалывающего и разламывающего действия)

samlit.com

Принцип действия щековой дробилки — КиберПедия

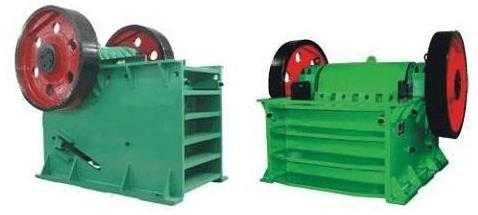

Дробилки щековые

Щековая дробилка – специальная машина, посредством которой обеспечивается механическое дробление твердых материалов. Осуществляется дробление путем раздавливания куска между поверхностями.

Принцип действия щековой дробилки

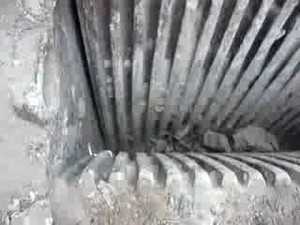

Горная порода подается в полость, где она подвергается воздействию двух плит, достаточно массивных. Одна из плит щековой дробилки в автоматическом режиме совершает поступательно-вращательное движение, таким образом, способствуя разрушению материала. Пластина, которая располагается в неподвижном положении, называется соответственно неподвижной щекой, а вторая – подвижной.

Размер подаваемого материала строго ограничен расположенным в верхней части конструкции отверстием. Непосредственно при сближении двух щек, материал размельчается, после чего попадает наружу через расположенное в нижней части отверстие. Осуществляется калибровка материала посредством размера нижнего отверстия. После прохождения соответствующего дробления, материал подается на центральную линию сортировки, где в дальнейшем и разделяется по размерам фракции. Может применяться конечный продукт и в многофракционном виде, в зависимости от необходимости технологического процесса и особенностей производства.

Конструкция

Щековые дробилки классического, простого движения имеют щеку, монтированную непосредственно на неподвижно закрепленную ось. Плиты упираются шарнирно в нижней части шатуна, при этом одна из плит упирается в щеку, другая – в регулировочное устройство. Одним из элементов конструкции является эксцентриковый вал, посредством которого щека получает вращение.

Конструкция щековой дробилки предусматривает нахождение двух плит, одна из которых выполняется надежно закрепленной, вторая же наоборот, подвижной, следовательно, подвергает материал воздействию. В отдельных модификациях, выполняются подвижными обе щеки, что значительно упрощает обработку камня, гарантирует высокое качество дробления, подготовки материала. На выходе из оборудования располагается линия сортировки, посредством которой дробленый камень отбирается, в зависимости от фракции.

Отдельного внимания заслуживает дробилка, имеющая сложное движение. В ней щека подвижного типа располагается непосредственно на приводном валу, его эксцентричной части. Подвижная щека в нижней части располагается вплотную к распорной плите. Другой же конец плиты будет конструктивно опираться на расположенное в конструкции устройство регулировки. Могут иметь конструктивные различия и другие модификации, в зависимости от способа монтажа, по технологическому назначению и ряду других факторов.



Область применения

Область применения оборудования предусматривает работу с разным материалом. Наиболее часто используется щековая дробилка специально для измельчения камня, а также щебня, что позволит получить материал необходимой фракции. В строительстве агрегат нашел применение для измельчения различных материалов, таких как кирпич, известняк, которые необходимо в дальнейшем использовать для подготовки фундамента, укладки дорожного покрытия и ряда прочих изделий.

Актуальным решением станет применение подобного оборудования для измельчения угля, старого бетона, которые могут использоваться в дальнейшем повторно. С недавнего времени оборудование активно используется при необходимости измельчить стекло. Стекло может дробиться до мельчайшей фракции, что позволит использовать повторно данный материал, для получения требуемой консистенции.

Виды щековых дробилок

Отличается оборудование по способу установки на шасси, возможностям перемещения на следующие типы:

  • Стационарные дробилки – предусматривают установку в помещениях, на производственных объектах, где важно выполнять работу с крупными изделиями.
  • Мобильные дробилки – могут легко транспортироваться, при этом работают с камнями небольшого размера.
  • Колесные дробилки – устанавливается оборудование на колесное шасси, может передвигаться на транспортном средстве к новому месту выполнения работ.
  • Гусеничные дробилки – смонтированы на гусеничное шасси, отличаются большим весом и могут быть транспортированы в пределах строительного участка.

Мобильные щековые дробилки

Дробилки молотковые

Дробилка молотковая – это измельчающее устройство, рабочим инструментом которого является выступ на вращающемся роторе (молоток). Порода, которую надо измельчить, поступает в бункер через колосник, отсеивающий слишком крупные фракции, способные застопорить работу устройства. Степень размельчения зависит от времени нахождения породы в бункере и количества соприкосновений с молотками. Поэтому в молотковые дробилки породу загружают порциями, а потом измельчают до нужного размера.



Дробилки валковые

Дробильное оборудование валкового типа относят к машинам горно-обогатительного сегмента производства. Впервые такая система была сконструирована в 1908 году в Великобритании, чтоб выполнять измельчение медьсодержащих материалов в крайндейдском руднике. С течением времени совершенствуются и видоизменяются технологии, однако принцип работы валковых машин остается без изменений до теперешнего момента.

Валковые дробилки превосходно справляются с дроблением пластов горных пород, пищевых продуктов, строительных и химических материалов, при этом отбирая фракцию, которая не нуждается в измельчении. Более того, механические дробилки валкового типа способны без труда перемалывать клейкие и липкие материалы, делая из них заданный дисперсионный размер.

Дробилки щековые

Щековая дробилка – специальная машина, посредством которой обеспечивается механическое дробление твердых материалов. Осуществляется дробление путем раздавливания куска между поверхностями.

Принцип действия щековой дробилки

Горная порода подается в полость, где она подвергается воздействию двух плит, достаточно массивных. Одна из плит щековой дробилки в автоматическом режиме совершает поступательно-вращательное движение, таким образом, способствуя разрушению материала. Пластина, которая располагается в неподвижном положении, называется соответственно неподвижной щекой, а вторая – подвижной.

Размер подаваемого материала строго ограничен расположенным в верхней части конструкции отверстием. Непосредственно при сближении двух щек, материал размельчается, после чего попадает наружу через расположенное в нижней части отверстие. Осуществляется калибровка материала посредством размера нижнего отверстия. После прохождения соответствующего дробления, материал подается на центральную линию сортировки, где в дальнейшем и разделяется по размерам фракции. Может применяться конечный продукт и в многофракционном виде, в зависимости от необходимости технологического процесса и особенностей производства.

Конструкция

Щековые дробилки классического, простого движения имеют щеку, монтированную непосредственно на неподвижно закрепленную ось. Плиты упираются шарнирно в нижней части шатуна, при этом одна из плит упирается в щеку, другая – в регулировочное устройство. Одним из элементов конструкции является эксцентриковый вал, посредством которого щека получает вращение.

Конструкция щековой дробилки предусматривает нахождение двух плит, одна из которых выполняется надежно закрепленной, вторая же наоборот, подвижной, следовательно, подвергает материал воздействию. В отдельных модификациях, выполняются подвижными обе щеки, что значительно упрощает обработку камня, гарантирует высокое качество дробления, подготовки материала. На выходе из оборудования располагается линия сортировки, посредством которой дробленый камень отбирается, в зависимости от фракции.

Отдельного внимания заслуживает дробилка, имеющая сложное движение. В ней щека подвижного типа располагается непосредственно на приводном валу, его эксцентричной части. Подвижная щека в нижней части располагается вплотную к распорной плите. Другой же конец плиты будет конструктивно опираться на расположенное в конструкции устройство регулировки. Могут иметь конструктивные различия и другие модификации, в зависимости от способа монтажа, по технологическому назначению и ряду других факторов.

Область применения

Область применения оборудования предусматривает работу с разным материалом. Наиболее часто используется щековая дробилка специально для измельчения камня, а также щебня, что позволит получить материал необходимой фракции. В строительстве агрегат нашел применение для измельчения различных материалов, таких как кирпич, известняк, которые необходимо в дальнейшем использовать для подготовки фундамента, укладки дорожного покрытия и ряда прочих изделий.

Актуальным решением станет применение подобного оборудования для измельчения угля, старого бетона, которые могут использоваться в дальнейшем повторно. С недавнего времени оборудование активно используется при необходимости измельчить стекло. Стекло может дробиться до мельчайшей фракции, что позволит использовать повторно данный материал, для получения требуемой консистенции.

Виды щековых дробилок

Отличается оборудование по способу установки на шасси, возможностям перемещения на следующие типы:

  • Стационарные дробилки – предусматривают установку в помещениях, на производственных объектах, где важно выполнять работу с крупными изделиями.
  • Мобильные дробилки – могут легко транспортироваться, при этом работают с камнями небольшого размера.
  • Колесные дробилки – устанавливается оборудование на колесное шасси, может передвигаться на транспортном средстве к новому месту выполнения работ.
  • Гусеничные дробилки – смонтированы на гусеничное шасси, отличаются большим весом и могут быть транспортированы в пределах строительного участка.

cyberpedia.su

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
