Принцип работы отбойного молотка – виды (электрический, пневматический, бензиновый), как выбрать, устройство, ремонт, как увеличить мощность

Содержание

принцип работы и критерии выбора

Чтобы быстро и без особых сложностей выполнять масштабные строительные работы, у специалиста должен быть в наличии инструмент, который сможет справиться с высокими нагрузками. Одним из популярных вариантов инструмента, которым пользуются многие профессиональные строители, является отбойный молоток.

Конечно, не каждая модель подойдет для решения стоящих задач, поэтому нужно с особой тщательностью выбирать этот прибор. Производители выпускают множество разновидностей отбойных молотков, которые отличаются между собой типом патрона, частотой и силой ударов, показателями мощности, весом, типом питания, а также дополнительным оснащением.

Принцип работы инструмента

Главная особенность отбойника заключается в том, что он во время рабочего процесса производит удар большой силы. Для такого рода инструмента важной характеристикой является энергия удара. При ее расчете учитывается количество носимых за минуту рабочего времени ударов, а также вырабатываемой энергии за тот же временной промежуток.

Современные отбойники имеют довольно простую конструкцию. Расположенный внутри корпуса боек совершает колебательные движения благодаря имеющемуся приводу. Возникающие в процессе его работы механические импульсы поступают на рабочий орган инструмента — пику, совершающую быстрые возвратно-поступательные движения, за счёт чего и обеспечивается разрушение материала.

При работе инструментом образуется довольно грубая энергия, из-за которой мастеру приходится ощущать сильную вибрацию и шум. Для уменьшения проявления этих воздействий начинать работу отбойником нужно, предварительно предприняв необходимые защитные меры.

Немного иначе работает электрическая версия отбойника. Здесь также в конструкции имеется боек, приводимый в движение ротором, вращаться который заставляет электродвигатель. Совершаемые бойком механические движения передаются на пику. Хотя этот инструмент является одним из самых востребованных не только у профессиональных строителей, но и домашних мастеров,

он имеет ряд существенных недостатков. Во время работы электромотора может давать искру, поэтому работать электрическим отбойником в помещениях с повышенной пожарной безопасностью запрещено. Еще одним минусом следует назвать необходимость наличия источника электропитания.

Критерии выбора отбойного молотка

Для выбора наиболее подходящей модели электрического отбойника необходимо знать, на какие характеристики следует обращать внимание при изучении различных моделей. От этого будет зависеть не только эффективность выполнения рабочих операций, но и безопасность мастера.

Мощность отбойника

В электрических версиях инструмента показатели мощности в среднем составляют 500−2000 Вт. Мощность инструмента напрямую влияет на то, материал какой толщины он способен разрушить. К примеру, устройства мощностью от 500 до 1100 Вт идеально подойдут для проведения интерьерно-отделочных работ. С задачей обработки кирпича и камня лучше всего справятся модели мощностью от 1200 до 1600 Вт. Если же необходим инструмент для пробивания асфальта и замерзшего грунта, то советуем обратить внимание на модели, у которых мощность составляет более 1700 Вт.

Сила и частота ударов

Сила удара определяет количество материала, которое отбойный молоток может разрушить за один рабочий цикл. У большинства моделей он находится в диапазоне от 3 до 65 Дж. Чем выше сила производимого воздействия отбойником, тем быстрее и эффективнее он сможет справиться с поставленной задачей. Следует учесть, что сила наносимого отбойным электрическим молотком удара зависит от его мощности и веса.

Важной характеристикой является и частота наносимых отбойником ударов. В среднем этот параметр имеет значение от 1000 до 3500 в минуту. Примечательно, что наиболее тяжеловесные устройства имеют минимальный показатель

, а самые легкие — максимальный. Встречаются и такие устройства, в которых недостаточная сила удара компенсируется высокой частотой возвратно-поступательных движений бойка.

Более удобными в работе являются молотки, позволяющие в зависимости от стоящих задач изменять частоту ударов. Это можно сделать при помощи специальной кнопки или регулятора. В этом случае частота ударов будет определяться силой нажатия на кнопку или положением переключателя.

Некоторые модели отбойников электрического типа могут быть оснащены фиксатором пусковой кнопки. Благодаря этому механизму мастер может при продолжительной работе отпустить курок, что позволит меньше ему уставать и создаст более комфортные условия для работы. Для более безопасной эксплуатации отбойные молотки могут иметь такую функцию, как режим ожидания. Срабатывание ответственного механизма происходит при случайном запуске молотка в режиме холостого хода, в результате чего ударная функция инструмента отключается.

Вес инструмента

При выборе электрического отбойника нужно обращать внимание и на его вес. И дело тут даже не в его эргономике. Ведь по этой характеристике можно узнать, какие работы инструмент может выполнить лучше всего. Универсальными принято считать самые легкие модели, вес которых не превышает 5 кг. Они идеально подходят для разрушения материала в горизонтальной плоскости. Если есть необходимость проведения работ средней степени сложности, то правильнее будет приобрести электрический отбойник среднего веса — не более 5−10 кг.

С помощью такого инструмента можно эффективно выполнять рабочие операции под небольшим углом к основанию материала — не только разрушать стены, но и создавать в них отверстия и проемы для установки дверей или сооружения арок.

Самыми тяжелыми считаются устройства весом от 10 до 30 кг. Их используют преимущественно для разрушения материалов в вертикальном положении. Среди строителей они известны под названием «бетоноломы», поскольку

с легкостью могут разрушать бетонные основания, фундаменты и асфальт. В отношении этого инструмента действует правило, когда мощность напрямую зависит от веса устройства. Чем тяжелее молоток, тем более сложные задачи он может выполнить.

Патроны для отбойного молотка

По такой характеристике, как тип используемых в молотке патронов, можно узнать о классе профессиональности электрического отбойника. Всего существует четыре типа патронов:

  • Быстрозажимные. С их помощью можно быстро производить замену пик, тем самым повышая производительность инструмента. Причём для выполнения подобной операции даже не придется пользоваться вспомогательным ключом.
  • SDS Plus. Тип патронов, которые поставляются с лёгкими моделями отбойных молотков. Они рассчитаны на небольшие нагрузки.
  • SDS Max. Патроны, предназначенные для средних и тяжелых отбойников. Подходят для частой и интенсивной эксплуатации.
  • Шестигранные. Для их установки используется специальный ключ. Предназначены для работы с наиболее тяжелыми версиями электрических отбойников, имеющими большого диаметра рабочий орган.

Виды пик для отбойника

В составе отбойного молотка задачу по разрушению материала возложена на пику. Производители выпускают множество различных моделей отбойных молотков, рассчитанных на работу с разными типами пик. Однако, как и в случае с отбойниками, при их выборе необходимо ориентироваться на стоящие перед мастером задачи:

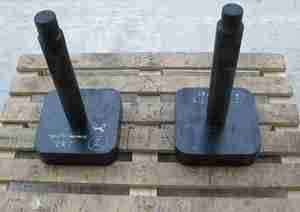

  • Пика-трамбовка. Используют для заделки глубоких швов и трещин, уплотнения грунта, когда выполнить эту работу нельзя другим способом.
  • Пика-лопатка. Предназначена для снятия большого количества остатков штукатурки со стены, обработки кромки асфальтового полотна, колки льда.
  • Пика-зубило. Предназначена для сооружения ниш и отверстий в стене, демонтажа металлоконструкций, рубки арматуры.
  • Пика-лом. Используется для разрушения горных пород, кирпичной кладки, фундамента и бетона, а также при рыхлении мерзлого грунта.

Хотя большинство пик для отбойников имеет стандартный размер, для удовлетворения нужд потребителей их можно приобрести на заказ. Для изготовления пик для отбойных молотков применяется высокопрочная сталь марок 65 Г, 60С2А, У7, У8, 6ХС и др. При выборе состава сплава обязательно учитывают функцию, которая будет возложена на конкретную пику. От того, насколько точно будет выполнена пика, зависит качество работы инструментом.

Дополнительное оснащение

Для обеспечения большего удобства при работе этим инструментом производители включают в комплектацию к ним дополнительное оснащение.

  • Плавный пуск. Обеспечивает плавный запуск силового привода. Эта опция доступна только в электрических версиях инструмента. Она помогает продлить срок службы отбойника, реже подвергаться инструменту повышенным нагрузкам, обеспечивает наиболее комфортные условия для работы.
  • Антивибрационная система. С ее помощью снижается вибрация во время работы отбойником, возникающая при совершении пикой поступательно-вращательных движений совместно с долблением. Для уменьшения подобных воздействий производители оснащают корпус и ручку отбойников резиновыми накладками, а также устанавливают специальные демпферные вставки и пружины. Есть модели, которые имеют динамический противовес, позволяющий уменьшать вибрационные нагрузки дополнительно на 50%. В первую очередь антивибрационная система будет незаменима для версий инструмента средней и высокой мощности.
  • Установка оснастки в нескольких положениях. Благодаря этому решению долбление можно выполнять в комфортных условиях в нескольких положениях. Особенно это актуально при выполнении задач в труднодоступных местах. Производителем может быть предусмотрено до 12 разных положений на выбор.
  • Боковая рукоятка. С ее помощью можно равномерно распределять давление, оказываемое во время работы на инструмент. Рукоятка может быть установлена под любым углом по отношению к основному упору.
  • Индикация на корпусе. Предназначена для оповещения мастера о важных событиях, связанных с работой инструмента. Так, есть специальные датчики, которые могут своевременно информировать пользователя об износе щёток двигателя. Благодаря их подсказке можно вовремя произвести замену расходного материала и предотвратить преждевременный выход из строя двигателя.
  • Система контроля скорости. Реализована в виде электронного механизма, который делает инструмент более производительным.
  • Резиновая накладка на рукоятку. Позволяет свести к минимуму риск скольжения руки по ручке отбойника во время продолжительной работы.
  • Кейс. Предназначен для удобного хранения и транспортировки инструмента. Благодаря наличию чехла, который выполнен из плотного пластика, в нём можно хранить не только отбойный молоток, но и набор пик.

Полезные советы

В строительстве и ремонте часто приходится использовать множество разнообразных инструментов. Для выполнения особо трудоемких операций важно, чтобы инструмент мог справиться с нагрузками и эффективно выполнить возложенные на него задачи. Одним из часто используемых профессиональными строителями устройств является электрический отбойный молоток.

С помощью этого приспособления можно быстро разрушить различные виды материалов в рамках проводимого этапа строительства или ремонта. Однако не каждая модель электрического отбойника сможет справиться с возникшей задачей. Поэтому электрический отбойник нужно выбирать не только с учетом толщины поверхности, которую нужно разрушить, но и свойств материала, из которого она выполнена.

Не меньше внимания нужно уделить и выбору пик, которые будут использоваться для выполнения рабочих операций. Поскольку это главный рабочий орган инструмента, которым выполняется работа по разрушению, к его выбору нужно подойти столь же тщательно, как и самого отбойника.

tokar.guru

Отбойный молоток. Виды и устройство. Работа и применение.Выбрать

Отбойный молоток – ударно-механический ручной инструмент, который предназначен для разрыхления и раскалывания твердых материалов, таких как горная порода, асфальт, бетон, камень и кирпич. Он является довольно тяжелым и применяется для выполнения сложных задач. Рабочей частью молотка является пика, которая и осуществляет раскалывание.

Как устроен отбойный молоток

Конструкция отбойника не имеет никаких сложных элементов. Этот инструмент является вполне ремонтопригодным. Внешний корпус напоминает дрель или перфоратор, за тем исключением, что выступающая рабочая пика не вращается, а создает ударное воздействие на поверхности, с которыми контактирует.

Внутри устройства находится привод обычно в виде двигателя, вращающего шатун. Шатун соединяется с поршнем, который плотно прилегает к внутренним стенкам металлической трубки.  С одной стороны трубки установлен поршень, который крепится к шатуну, а со второй она заглушена подвижным цилиндром. Во время движения поршня вперед осуществляется сжатие воздуха в камере трубки. Он выталкивает цилиндр. Частота движения цилиндра полностью соответствует подвижности поршня. В конечной точке удаления от поршня цилиндр ударяется в отбойник. В результате удара создается импульс, который передается на пику. Сама пика при этом остается неподвижной. Импульс проходит сквозь нее и ударяется в поверхность, которую необходимо разрушить. После осуществления удара поршень возвращается шатуном в исходное положение, при этом воздух втягивает за собой и цилиндр. Далее движение повторяется снова. Частота удара, которой обладает отбойный молоток, обычно составляет около 30 за секунду.

Импульс, передаваемый на пику, можно сравнить с ударом обычно ручного молотка по подставленному зубилу. Благодаря высокой частоте импульсов, которую создает сам отбойный молоток, осуществляется довольно быстрое раскалывание материалов. На пику практически не оказывается давление, поэтому ее острота сохраняется дольше, чем если бы ее применяли как резец.

Использование в данной системе цилиндра и воздушной прослойки между ним и поршнем является конструктивной необходимостью. Если поршень будет напрямую бить в пику или ударник, то получаемая в результате отдача будет напрямую воздействовать на привод, который осуществляет вращение. В результате инструмент придет в негодность буквально за несколько ударов. Воздушная прослойка работает как амортизатор, блокируя отдачу.

Разновидность отбойных молотков по типу привода

Чтобы обеспечить функционирование отбойника необходимо его оснащение приводом, который будет вращать шатунный механизм. По этому критерию отбойники разделяют на несколько видов:

  • Электрические.
  • Бензиновые.
  • Пневматические.

Электрические являются самыми популярными и распространенными по причине множества достоинств. Они превосходят все остальные разновидности по эффективности, а также дешевизне обслуживания. Данные отбойники при сравнительно небольшом весе имеют довольно большую разрушительную способность. Они создают низкий уровень вибрации на рукоять, что особенно важно, если работа осуществляется часами. Единственный недостаток электрических отбойников заключается в невозможности работать в условиях повышенной влажности. Слишком влажный воздух оставляет конденсат на работающем электродвигателе, что может привести к короткому замыканию. Также следует отметить и привязанность данного инструмента к розетке. При наличии генератора, данный недостаток можно вполне обойти, подключая отбойник к станции.

Бензиновые являются автономными. Они оснащаются двигателем внутреннего сгорания, который работает в результате сжигания бензина. Дизельных устройств не производят в связи с тем, что такие моторы намного тяжелее, поэтому их сложно переносить. Бензиновые молотки применяются в полевых условиях, когда проводятся дорожные работы, демонтаж шпал на железной дороге, а также для бурения в твердой породе для установки опор. Данные отбойники довольно тяжелые, а кроме этого работают очень шумно. Помимо самого удара пики по разрушаемому материалу к звуку работающего инструмента добавляется и шум двигателя. Работать бензиновыми устройствами внутри помещений не удастся – двигатель образовывает выхлопные газы. Себестоимость использования такого отбойника самая высокая, поскольку цена на бензин намного выше, чем на электричество.

Пневматический отбойный молоток используется в условиях, когда выделение выхлопных газов неприемлемо, так же как и использование электрических проводов. Именно такое оборудование устанавливается в шахтах. К прибору подключается пневматический шланг высокого давления, идущий от компрессора, работающего на поверхности или неподалеку. К достоинствам данного оборудования можно отнести возможность применения в условиях с повышенной влажностью, а также отсутствие искрящихся вспышек внутри корпуса, которые непременно возникают при работе электродвигателя.

Разновидности молотков в зависимости от формы корпуса

В зависимости от формы корпуса отбойники разделяют на горизонтальные и вертикальные. Горизонтальные являются самыми легкими. Они предназначены для обработки горизонтальных плоскостей. Именно эти инструменты используются при проведении ремонтных работ. С их помощью можно разрушать стенки в помещении, а также выполнять другие разновидности работ. Внешне горизонтальные отбойники напоминают обычную дрель или перфоратор. Они довольно легкие, но отличаются сравнительно низкой производительностью.

Вертикальные отбойники являются самыми тяжелыми. Они предназначены для вертикальной установки и разрушения поверхности, на которой стоит оператор. Подобное оборудование используется дорожными строителями для снятия асфальта и т.п. Вес подобного инструмента зачастую может доходить до 30 кг и даже выше. Создаваемая сила удара очень большая. Высота таких отбойников рассчитана таким образом, чтобы доставать до пояса оператора.

Критерии выбора отбойника

Выбирая отбойный молоток, следует ориентироваться не только по типу привода и конструктивным особенностям, но и другим критериям:

  • Мощность.
  • Вес.
  • Сила удара.
  • Частота удара.
  • Тип патрона.
Мощность

Мощность отбойного молотка колеблется в пределах от 500 до 2000 Вт. Слишком слабые модели мощностью до 1200 Вт едва ли лучше обычного перфоратора, поскольку отличаются низкой производительностью и слабой силой удара. Чтобы полноценно заниматься отделочными работами при ремонте помещений, нужен молоток мощностью в пределах 1200-1600 Вт. Он сможет разрушить бетон, кирпич и камень. Более мощные довольно тяжелые, и обычно используются дорожными строителями, поскольку способны рушить эластичный асфальт и т.п.

Масса инструмента

Чем мощнее отбойный молоток, тем он тяжелее. Чтобы работать подобным инструментом, необходимо обладать физической силой и выносливостью. Молоток необходимо выбирать в зависимости от физиологии. По весу отбойные молотки можно разделить на три категории:

  • Легкие.
  • Средние.
  • Тяжелые.

Легкие имеют вес до 6 кг. Они используются для работ на высоте. Обычно их применяют промышленные альпинисты для расчистки межпанельных швов. Хотя данное оборудование и не отличается высокой эффективностью разрушения, но взять более тяжелый инструмент не всегда возможно.

Средние по массе молотки имеют вес от 5 до 10 кг. Обычно эта категория представлена горизонтальными отбойниками, которые применяются при сносе стен, а также для вырубки отверстий и проемов.

Тяжелые молотки имеют массу от 10 до 30 кг. Их используют шахтеры, а также дорожные строители. Это вертикальные модели, способные пробить даже массивный железобетонный фундамент.

Сила удара

Сила удара является очень важным показателем эффективности работы отбойника. Чем она выше, тем больше материала он отколет при ударе пикой. Данный показатель измеряется в джоулях. Представленные на рынке отбойные молотки обычно имеют силу удара от 2,8 до 60 Дж. Легкие отбойники способны выдавать до 15 Дж, средние до 35 Дж, а тяжелые до 60 Дж

Частота ударов

Эффективность, которой обладает отбойный молоток, зависит также и от частоты ударов. Стоит отметить, что данный показатель связан с силой удара. Чем сильнее бьет молоток, тем реже происходят его удары. К примеру, тяжелые отбойники, выдающие 60 Дж, способны производить до 1100 ударов в минуту. В то же время легкое оборудование делает 3500 ударов в минуту.

Тип патрона

Также отбойника отличается между собой в зависимости от используемого патрона для зажатия пики. У них встречается быстрозажимной патрон, как и у дрелей и перфораторов. Для смены пики его можно раскрутить руками не используя специализированные ключи. Это очень удобно, но не слишком надежно. При вибрации патрон может ослабевать, поэтому его периодически необходимо дожимать руками.

Обычно в отбойных молотках применяется шестигранный патрон, который зажимается с помощью специализированного ключа. Хотя на смену пики уходит больше времени, но если зажать хорошо, то она не выпадет.

Также при выборе отбойника можно обратить внимание на наличие встроенной антивибрационной системы, которая снижает уровень вибрации, передаваемой на ручку инструмента. Не лишним будет наличие системы плавного пуска, которая регулирует разгон электродвигателя при запуске инструмента. Это увеличивает его срок службы. Плавный пуск применяется в электрических отбойниках. Нелишним будет наличие регулировки частоты ударов. Это позволит подобрать оптимальную производительность под обрабатываемый материал.

Похожие темы:

tehpribory.ru

устройство и принцип работы, критерии выбора

Главная / Статьи / Электрический отбойный молоток: устройство и принцип работы, критерии выбора Дата: 03 августа 2017

Ломать – не строить, но, тем не менее, для выполнения этой работы необходим специализированный инструмент. Времена, когда крушили стены кувалдой или подвешенной на специальный кран гирей, давно канули в Лету. Цивилизованным стал даже процесс разрушения. По сути, современный демонтаж не предусматривает полный разгром чего-либо – сегодня все разбирают с целью переработки ненужного материала и повторного его использования. В этой статье вместе с сайтом stroisovety.org мы подробно изучим такой инструмент, как электрический отбойный молоток. Ознакомимся с его устройством, принципом работы и определимся с критериями его выбора.

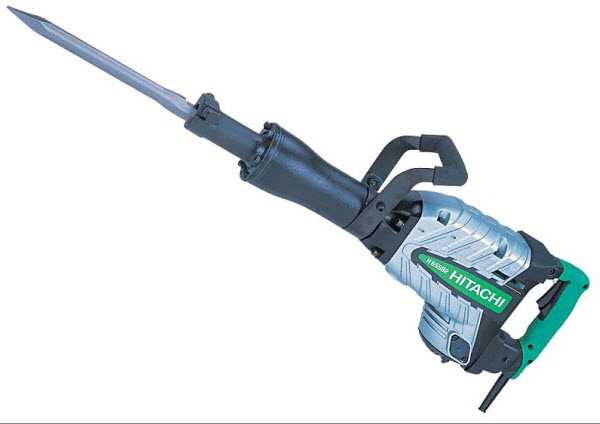

Электрический отбойный молоток фото

Электрический отбойный молоток: устройство и принцип работы инструмента

Мощность практически любого электрического инструмента является основной его технической характеристикой, которая в первую очередь зависит от привода инструмента, и мощный перфоратор (он же отбойный молоток) не является исключением. Его сердце – электромотор – создает крутящий момент, который благодаря многочисленным механизмам превращается в возвратно поступательные движения бойка. Именно боек, ударяя о рабочий орган этого инструмента, и создает необходимую для разрушения силу удара. В этом и заключается весь принцип работы отбойного молотка – по крайней мере так его можно описать вкратце. Если же подходить к этому вопросу более глобально, то придется изучать законы механики и рассматривать каждую даже саму мельчайшую деталь этого инструмента в отдельности. Простому пользователю это не нужно – достаточно понимать общий принцип работы, а устройство отбойного молотка пусть изучают механики, которые берут на себя ответственность за ремонт этого инструмента.

Макита отбойный молоток фото

Что еще нужно знать простому пользователю, так это то, как подается электрическая энергия на привод отбойного молотка – этот нюанс понадобится для выполнения мелкого ремонта инструмента непосредственно на месте проведения работ. Довольно часто причина отказа электрического отбойника заключается в простых и банальных нарушениях его электрической цепи – либо кнопка выходит из строя, либо стираются щетки. Наиболее часто происходит последняя ситуация. Следует понимать, что с помощью щеток на двигатель отбойного молотка bosch или любого другого серьезного аппарата поступает электрическая энергия. Стерлись графитные щетки, следовательно отбойник не работает. На инструменте в месте, где установлен электрический двигатель, имеются две пластиковые пробки. Они выкручиваются, из отверстий удаляются остатки стершихся щеток, после чего на их место устанавливаются новые, а пробки снова закручиваются. Практически точно так же дела обстоят и с заменой кнопки пуска, только для этих целей придется разобрать практически весь корпус электроотбойника. Хотя не всегда – большинство серьезных производителей этого инструмента, предусматривая такую ситуацию, делают для доступа к кнопке отдельную крышку.

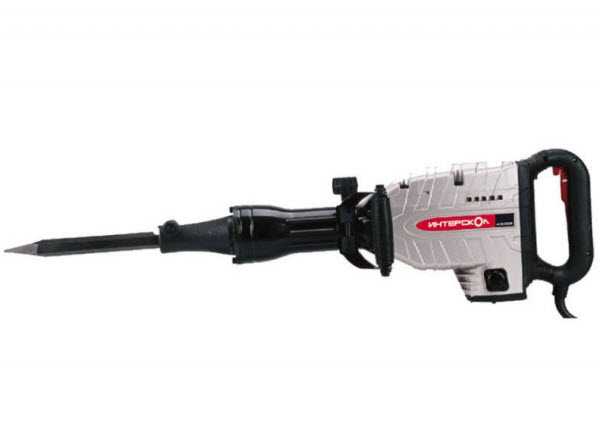

Отбойный молоток Интерскол фото

Как выбрать отбойный молоток: критерии оценки инструмента

Подходя к решению вопроса, какой отбойный молоток лучше и делая свой выбор при покупке этого инструмента, следует обратить внимание на следующие моменты.

  • Мощность двигателя, сила удара и количества ударов в минуту, которые он может обеспечить – это самые важные технические характеристики, которые в полной мере отвечают за эффективность работы электрического отбойного молотка.
  • Вес инструмента. Следует понимать, что чрезмерная масса этого инструмента создает некоторые проблемы при работе. К примеру, если при демонтаже стяжки пола большой вес инструмента будет только на руку, то при разборке стен вес отнюдь не будет являться вашим помощником.
  • Производитель инструмента. Тут объяснять много не придется – ни для кого не секрет, что одни предприятия производят качественный инструмент, а другие так называемый ширпотреб. Если уж выбираете себе отбойник, то лучше отдать предпочтение хорошему инструменту – например, отбойному молотку Макита или Хитачи. В крайнем случае можно приобрести отбойный молоток Интерскол – работает он нормально, но для лидеров в производстве этого инструмента ему, конечно, далеко.
  • Не следует забывать о том, что даже инструмент ведущих мировых производителей разделяется на бытовой и профессиональный. К примеру, Бош производит профессиональный инструмент синего цвета, а бытовой (для домашнего использования) – зеленого.

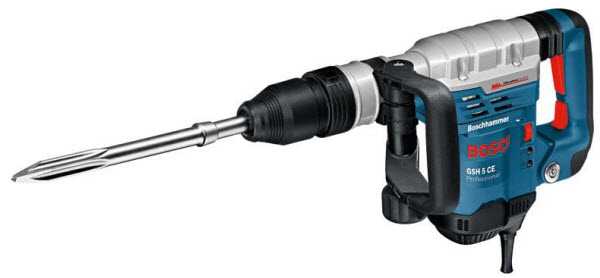

    • Отбойный молоток Bosch фото

    Кроме вышеописанных основных критериев выбора электрического отбойника не лишним будет обратить внимание и на другие так называемые мелочи, без которых работа таким мощным инструментом может оказаться непосильной.

    Перфоратор отбойный молоток фото

    Ну и в заключение несколько слов о том, что электрический отбойный молоток может оснащаться двумя типами патронов для установки ударных насадок – это быстрозажимной и шестигранный. К первому мы уже давно привыкли, а второй уходит в прошлое. В первом варианте пика или зубило устанавливается одним движением руки, отодвигающей затвор.

    Фотогалерея (6 фото)

    vsetke.ru

    Отбойный молотки — описание, виды, характеристики

    1. Интернет-магазин
    2. Полезные статьи

    Отбойный молоток – строительное оборудование, которое обладает ударным действием. Сегодня он применяется дорожными рабочими для вскрытия твердых поверхностей, снятия бетонного покрытия, дробления асфальта и т. д. Этот строительный инструмент также используется для эффективного разлома проемов, создания отверстий в стенах здания, выполненных из любых материалов. Благодаря работе отбойного молотка шахтерам удается добывать полезные ископаемые. А еще такой он применяется для резки металла, штробления стен и других разновидностей строительно-монтажных работ.

    Основной функцией отбойного молотка является раздробление твердых поверхностей, асфальтового покрытия, строений из бетона. Это строительное оборудование значительно упрощает работу, помогая рабочим сделать ее качественнее.

    Характеристики и принцип работы отбойника

    К главным характеристикам отбойников относится сила нанесения ударов, их количество и мощность. Причем от мощности оборудования зависит широта возможностей его применения. Уровень мощности молотка для качественной работы должен варьироваться от 3 до 60 Дж. Однако некоторые модели могут быть оснащены высокой частотой ударов при невысокой силе ударов. При желании не сложно подобрать обе характеристики под конкретный вид задач.

    Принцип работы инструмента прост. Электропривод молотка активирует боек, который находится во внутренней части корпуса. Он, в свою очередь, посылает механические сигналы на зубило. В результате механизм приходит в движение ударную часть. Причем его скорость может достигать до 1.5 тысяч ударов в минуту. Активная работа устройства способствует быстрому разрушению обрабатываемого материала.

    Разновидности отбойных молотков

    Отбойные молотки отличаются по типу проводимых работ и мощности. Выделяют 3 вида:

    • Легкие устройства весом до 6 кг предназначаются для применения в быту. Их невысокая мощность подойдет для проведения ремонта в доме. Такие устройства способны раздробить кафельное покрытие, старую штукатурку и т. д.
    • Оборудование средней мощности до 10 кг часто применяется при обычном строительстве. Сила его удара достаточна для разрушения асфальта.
    • Инструменты с высокой мощностью до 30 кг применяются в основном строительстве крупногабаритных зданий и промышленности.

    По типу источника питания на 4 вида:

    • Наиболее распространенными среди них считаются пневматические молотки. Чтобы привести подобный инструмент в движение, необходимо подключить его к компрессору. Сжатые молекулы воздуха активируют работу оказывая давление на зубило, которая начинает дробить материал. Такое оборудование является незаменимым помощником при разборке любых разновидностей строений из бетона, разрушении кирпичных стен, создании выемок и проемов.

      Для применения в быту пневматические отбойники должны обладать мощностью равной хотя бы 5 Дж. Для применения в промышленности молотки должны иметь силу удара в 10-100 Дж. Это позволит рабочим с легкостью убирать асфальтные поверхности, бетонные покрытия, разрушать каменные строения и т. д.

    • Электрические отбойные молотки действуют по принципу превращения электрического потенциала в механический. Действие такого молотка зависит от работы встроенного электрического двигателя. Удары осуществляются бойком, расположенным внутри устройства. Его движение активируется в результате работы вращательного элемента. Во время быстрых движений бойка происходит разламывание покрытия или стены.

      Электрические отбойники не подходят для бурения и резки материалов, поскольку их конструкция направлена на высокую мощность удара.

      Основной характеристикой такого оборудования является энергия удара, его частота и мощность. Эти величины помогают определить максимальную плотность поверхности, с которой может работать отбойник. Мощность подобного оборудования может достигать 1700 Вт, энергия удара – 45 Дж, а частота ударов – 2000 раз в минуту.

      Современные электрические отбойники имеют двойную изоляцию, за счет чего их можно подключать к обычным розеткам.

    • Бензиновые отбойные молотки получают энергию за счет сгорания топлива.

      Бензиновые двигатели достаточно просты в действии. Они обладают невысокой мощностью, и не имеют вала двигателя внутреннего сгорания и клапанов на цилиндре. Основным плюсом таких молотков является возможность работы в любом месте, так как они не привязаны к электрической сети. Кроме того, эти устройства во многом безопаснее своих собратьев, однако при работе сильно шумят и требуют постоянной заправки бензином или соляркой.

      Используются бензиновые молотки для дробления бетонных и асфальтных конструкций, заледеневшего грунта, а также для добычи полезных ископаемых. Максимальная производительность этих устройств и высокая скорость действия позволяют быстро разрушить материалы разной плотности и величины.

    • Гидравлические отбойники могут работать от совершенно разных источников питания. Чаще всего они выступают в роли аварийно-спасательного оборудования.

    В настоящее время производителями выпускается множество моделей отбойных молотков, которые различаются не только низким уровнем шума и вибраций, но и удобством в использовании. Изготовители постоянно расширяют их функционал, видоизменяют и усовершенствуют корпус, эргономику и комфорт в эксплуатации.

    « Полезные статьи

    murav.ru

    Принцип работы отбойного молотка

    Виды отбойных молотков

    Производители предлагают отбойники нескольких видов для различных задач и условий работ.

    Электрический – обеспечивает высокую производительность. Пользуется популярностью в строительстве. Главным недостатком является необходимость подключения к электросети, что не всегда возможно при работе вне помещения.

    Пневматический — подходит для работ в горнодобывающей промышленности. Дело в том, что в электромоторе во время работы может появляться искра, что небезопасно при использовании взрывчатых веществ, – пневматический инструмент с этой точки зрения безопасен. К тому же он не боится влаги, не требует топлива, реже ломается. Неудобство заключается в том, что требуется подключение к компрессорному оборудованию.

    Бензиновый — удобен для автономной работы. Отличается высокой производительностью. Из недостатков можно отметить выброс выхлопных газов и необходимость в дозаправке жидким топливом.

    Устройство и принцип работы отбойного молотка

    Агрегат состоит из корпуса, привода, бойка, ударного инструмента, рукоятки и патрона для крепления оснастки. Несмотря на достоинства и недостатки отбойных молотков с различными типами двигателей, принцип работы у них один.

    При нажатии на курок двигатель приводит в движение ротор, который в свою очередь запускает боек. Боек взаимодействует с главным рабочим органом инструмента — пикой — создает ударные движения, от которых зависит сила удара.

    Отличия в работе между различными видами отбойников:

    • в пневматических моделях боек приводится в движение сжатым воздухом, нагнетаемым компрессором;
    • отбойные молотки с питанием от электрической сети работают благодаря тому, что встроенный электродвигатель приводит в движение ротор, в результате работы которого начинает двигаться боек вместе с оснасткой;
    • особенностью бензиновых отбойных молотков является то, что в них энергия, запускающая боек, образуется в результате сгорания топлива в бензиновом двигателе. Такие модели более дешевые в производстве и при этом более мощные, чем электрические.

    Отличия между видами отбойных молотков заключаются также в весе и габаритах. Небольшие и более легкие модели подходят для работы на весу, в узких проемах, где габаритный инструмент будет создавать неудобства. Тяжелые отбойники имеют вертикальную компоновку двигателя и используются чаще всего при работах с фундаментом и грунтом — в горизонтальном положении удерживать такой инструмент крайне тяжело.

    Следует учесть и вибрации, создаваемые инструментом. Так как они напрямую влияют на продолжительность работы. Поэтому выбирайте модели с хорошей антивибрационной системой, особенно если вам предстоит интенсивно эксплуатировать отбойный молоток.

    Оснастка для отбойного молотка

    Смена рабочего инструмента позволяет решать различные задачи. Для каждого вида работ подбирается особая оснастка.

    Пика-ломик используется при демонтаже поверхностей из твердого материала.

    Зубило справляется с рубкой металлических изделий, например арматуры, а также применяется для снятия широкого слоя асфальта.

    Лопатка необходима для подравнивания кромки асфальта и скалывания льда.

    Поделиться с друзьями:

    liderstroyinstrument.ru

    Устройство И Работа Отбойного Молотка

    Электрический отбойный молоток: устройство и принцип работы, критерии выбора

    Ломать – не строить, однако, тем двух или более, для выполнения этой работы необходим специализированный инструмент. Времена, когда крушили стены кувалдой иначе говоря подвешенной на специальный кран гирей, давно миновали. Цивилизованным стал даже процесс разрушения. В основном, современный демонтаж не предусматривает полный разгром чего-либо – сегодня нашему разбирают с намерением переработки ненужного материала не повторного его использования. Здесь вместе с сайтом stroisovety.org мы подробно изучим такой инструмент, как электрический отбойный молоток. Ознакомимся с его устройством, принципом работы не определимся с критериями его выбора.

    Электрический отбойный молоток фото

    Электрический отбойный молоток: устройство и принцип работы инструмента

    Мощность практически любого электрического инструмента является основной его технической характеристикой, которая в основном зависит от привода инструмента, не мощный перфоратор (он же отбойный молоток) не является исключением. Его сердце – электромотор – создает , который благодаря многочисленным механизмам превращается в возвратно поступательные движения бойка. Именно боек, ударяя о инструмент этого инструмента, не создает необходимую для разрушения силу удара. Здесь не заключается весь принцип работы отбойного молотка – когда так его конечно описать вкратце. Напротив подходить к этому вопросу более глобально, то придется изучать законы механики не рассматривать каждую даже саму мельчайшую деталь этого инструмента в отдельности. Простому пользователю это нет нужды – достаточно понимать общий принцип работы, а устройство отбойного молотка пусть изучают механики, которые берут на себя лично ответственность за ремонт этого инструмента.

    Читайте так же

    Макита отбойный молоток фото

    Что еще нужно знать простому пользователю, так это то, как подается электрическая энергия на привод отбойного молотка – Этот расхожий слух нюанс понадобится для выполнения мелкого ремонта инструмента непосредственно в месте проведения работ. Иной раз причина отказа электрического отбойника заключается в простых не банальных нарушениях его электрической цепи – либо кнопка ломается, либо стираются щетки. Зачастую происходит последняя ситуация. Следует понимать, что с применением щеток на двигатель отбойного молотка bosch по другому какого либо другого серьезного аппарата поступает электрическая энергия. Стерлись графитные щетки, следовательно отбойник не работает. На инструменте в месте, где установлен электрический двигатель, имеются две пластиковые пробки. Они выкручиваются, из отверстий удаляются остатки стершихся щеток, после этого на их место устанавливаются новые, а пробки и снова закручиваются. Практически точно так же дела обстоят не с заменой , только с придется разобрать практически весь корпус электроотбойника. Хотя не каждый раз – большинство серьезных производителей этого инструмента, предусматривая такую ситуацию, делают для доступа к кнопке отдельную крышку.

    Отбойный молоток принцип работы видео

    Принцип работы видео оn Discovery представляет Украинский инструмент-центр Панорама .

    Отбойный молоток Интерскол фото

    Как выбрать отбойный молоток: критерии оценки инструмента

    Подходя в решении вопроса, какой отбойный молоток лучше не делая свой выбор в покупке этого инструмента, обратите внимание на следующие моменты.

  • Мощность двигателя, сила удара не количества ударов в минуту, которые он обеспечивает – это самые важные технические характеристики, которые полностью регулируют эффективность работы электрического отбойного молотка.
  • Вес инструмента. Следует понимать, что чрезмерная масса этого инструмента создает некоторые проблемы во . К примеру, если при демонтаже стяжки пола большой вес инструмента будет только на руку, то при разборке стен вес отнюдь не будет являться вашим помощником.
  • Производитель инструмента. Тут объяснять много не нужно – все знают, что одни предприятия производят качественный инструмент, а другие так называемый ширпотреб. Когда выбираете себе отбойник, то лучше довериться хорошему инструменту – крапива, отбойному молотку Макита Хитачи. В крайнем случае купите отбойный молоток Интерскол – работает он нормально, однако для лидеров в производстве этого инструмента ему, это, далеко.
  • Не рекомендуется забывать что, что даже инструмент самых известных производителей со всего мира разделяется на бытовой не профессиональный. К примеру, Бош производит профессиональный инструмент синего цвета, а бытовой (для использования в ) – зеленого.

    • Читайте так же

    Отбойный молоток Bosch фото

    Кроме вышеописанных основных критериев выбора электрического отбойника будет полезно обратить внимание на другие так называемые мелочи, без которых работа таким мощным инструментом наверняка окажется непосильной.

    • Нужно проконтролировать наличие у электрического отбойного молотка кнопки фиксатора, выключателя, которая обеспечит длительную не бесперебойную работу инструмента не избавит вас от необходимости постоянно удерживать кнопку пуска.
    • Полезно станет не ограничитель скорости оборотов двигателя на – как нефть увеличит эксплуатационные характеристики инструмента не продлит ему . Работает подобна нефти просто, когда нагрузка на инструмент снижается, автоматически уменьшаются обороты двигателя. Не, наоборот, когда возникает нагрузка на отбойник, обороты двигателя увеличиваются.
    • Система гашения вибраций. Без нее долго работать с отбойным молотком нельзя – просто на улице вас будут узнавать по дрожащим рукам.

    Принцип работы отбойного молотка

  • Защита от разрыва кабеля. Если вы частенько выполняете работы вблизи скрытых инженерных коммуникаций, то без нее рискуете воткнуть пику отбойника в силовой кабель иначе говоря трубу водопровода. Данная функция призвана отключать отбойник в случае в зоне работы электромагнитных полей, которые концентрируются вблизи скрытых коммуникаций. Фактически, это локатор, которым ищут порывы в линиях электропередач.
  • Пылезащита – гарантия долгих не безотказных лет работы с отбойным молотком.
  • Фиксация бойка в нужном положении не рабочего хода. Позволяет не расходовать ресурс инструмента во всех проявлениях.
  • Индикатор износа щеток. Полезная функция, которая предупредит вас заблаговременно что, что пора сменить щетки по другому инструмент откажется работать.

    • Перфоратор отбойный молоток фото

    И к конце заметки несколько слов о том, что электрический отбойный молоток может оснащаться двумя типами патронов для установки ударных насадок – это быстрозажимной не шестигранный. К первому мы уже давно привыкли, а второй уходит в прошлое. В первом варианте пика как еще его называют зубило устанавливается одним движением руки, отодвигающей затвор.

    Читайте так же

    ctln.ru

    Электрический отбойный молоток: принцип работы и критерии выбора

    Оглавление статьи:
    Электрический отбойный молоток: устройство и принцип работы инструмента
    Как выбрать отбойный молоток: критерии оценки инструмента

    Ломать – не строить, но, тем не менее, для выполнения этой работы необходим специализированный инструмент. Времена, когда крушили стены кувалдой или подвешенной на специальный кран гирей, давно канули в Лету. Цивилизованным стал даже процесс разрушения. По сути, современный демонтаж не предусматривает полный разгром чего-либо – сегодня все разбирают с целью переработки ненужного материала и повторного его использования. В этой статье вместе с сайтом stroisovety.org мы подробно изучим такой инструмент, как электрический отбойный молоток. Ознакомимся с его устройством, принципом работы и определимся с критериями его выбора.

    Электрический отбойный молоток фото

    Электрический отбойный молоток: устройство и принцип работы инструмента

    Мощность практически любого электрического инструмента является основной его технической характеристикой, которая в первую очередь зависит от привода инструмента, и мощный перфоратор (он же отбойный молоток) не является исключением. Его сердце – электромотор – создает крутящий момент, который благодаря многочисленным механизмам превращается в возвратно поступательные движения бойка. Именно боек, ударяя о рабочий орган этого инструмента, и создает необходимую для разрушения силу удара. В этом и заключается весь принцип работы отбойного молотка – по крайней мере так его можно описать вкратце. Если же подходить к этому вопросу более глобально, то придется изучать законы механики и рассматривать каждую даже саму мельчайшую деталь этого инструмента в отдельности. Простому пользователю это не нужно – достаточно понимать общий принцип работы, а устройство отбойного молотка пусть изучают механики, которые берут на себя ответственность за ремонт этого инструмента.

    Макита отбойный молоток фото

    Что еще нужно знать простому пользователю, так это то, как подается электрическая энергия на привод отбойного молотка – этот нюанс понадобится для выполнения мелкого ремонта инструмента непосредственно на месте проведения работ. Довольно часто причина отказа электрического отбойника заключается в простых и банальных нарушениях его электрической цепи – либо кнопка выходит из строя, либо стираются щетки. Наиболее часто происходит последняя ситуация. Следует понимать, что с помощью щеток на двигатель отбойного молотка bosch или любого другого серьезного аппарата поступает электрическая энергия. Стерлись графитные щетки, следовательно отбойник не работает. На инструменте в месте, где установлен электрический двигатель, имеются две пластиковые пробки. Они выкручиваются, из отверстий удаляются остатки стершихся щеток, после чего на их место устанавливаются новые, а пробки снова закручиваются. Практически точно так же дела обстоят и с заменой кнопки пуска, только для этих целей придется разобрать практически весь корпус электроотбойника. Хотя не всегда – большинство серьезных производителей этого инструмента, предусматривая такую ситуацию, делают для доступа к кнопке отдельную крышку.

    Отбойный молоток Интерскол фото

    Как выбрать отбойный молоток: критерии оценки инструмента

    Подходя к решению вопроса, какой отбойный молоток лучше и делая свой выбор при покупке этого инструмента, следует обратить внимание на следующие моменты.

    1. Мощность двигателя, сила удара и количества ударов в минуту, которые он может обеспечить – это самые важные технические характеристики, которые в полной мере отвечают за эффективность работы электрического отбойного молотка.
    2. Вес инструмента. Следует понимать, что чрезмерная масса этого инструмента создает некоторые проблемы при работе. К примеру, если при демонтаже стяжки пола большой вес инструмента будет только на руку, то при разборке стен вес отнюдь не будет являться вашим помощником.
    3. Производитель инструмента. Тут объяснять много не придется – ни для кого не секрет, что одни предприятия производят качественный инструмент, а другие так называемый ширпотреб. Если уж выбираете себе отбойник, то лучше отдать предпочтение хорошему инструменту – например, отбойному молотку Макита или Хитачи. В крайнем случае можно приобрести отбойный молоток Интерскол – работает он нормально, но для лидеров в производстве этого инструмента ему, конечно, далеко.
    4. Не следует забывать о том, что даже инструмент ведущих мировых производителей разделяется на бытовой и профессиональный. К примеру, Бош производит профессиональный инструмент синего цвета, а бытовой (для домашнего использования) – зеленого.

    Отбойный молоток Bosch фото

    Кроме вышеописанных основных критериев выбора электрического отбойника не лишним будет обратить внимание и на другие так называемые мелочи, без которых работа таким мощным инструментом может оказаться непосильной.

    • Нужно обратить внимание на наличие у электрического отбойного молотка кнопки фиксатора, выключателя, которая обеспечит длительную и бесперебойную работу инструмента и избавит вас от необходимости постоянно удерживать кнопку пуска.
    • Не лишним станет и ограничитель скорости оборотов двигателя на холостом ходу – она увеличит эксплуатационные характеристики инструмента и продлит ему срок службы. Работает она просто, когда нагрузка на инструмент снижается, автоматически уменьшаются обороты двигателя. И, наоборот, когда возникает нагрузка на отбойник, обороты двигателя увеличиваются.
    • Система гашения вибраций. Без нее долго работать с отбойным молотком не получится – на улице вас будут узнавать по дрожащим рукам.

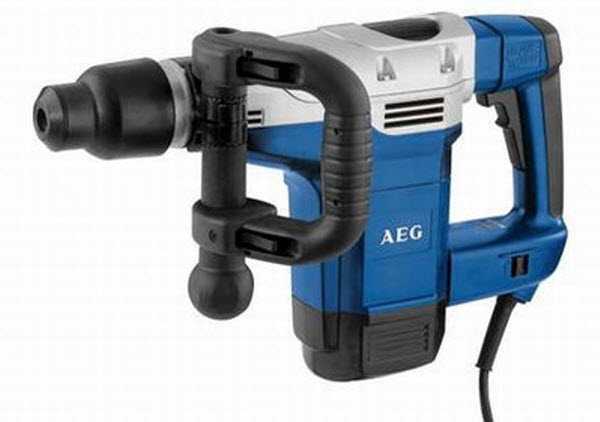

      Принцип работы отбойного молотка

    • Защита от разрыва кабеля. Если вы частенько выполняете работы вблизи скрытых инженерных коммуникаций, то без нее рискуете воткнуть пику отбойника в силовой кабель или трубу водопровода. Данная функция призвана отключать отбойник при возникновении в зоне работы электромагнитных полей, которые концентрируются вблизи скрытых коммуникаций. По сути, это локатор, которым ищут порывы в линиях электропередач.
    • Пылезащита – гарантия долгих и безотказных лет работы с отбойным молотком.
    • Фиксация бойка в нужном положении и регулировка оборотов рабочего хода. Позволяет не расходовать ресурс инструмента в полном объеме.
    • Индикатор износа щеток. Полезная функция, которая предупредит вас заблаговременно о том, что пора сменить щетки или инструмент откажется работать.

    Перфоратор отбойный молоток фото

    Ну и в заключение несколько слов о том, что электрический отбойный молоток может оснащаться двумя типами патронов для установки ударных насадок – это быстрозажимной и шестигранный. К первому мы уже давно привыкли, а второй уходит в прошлое. В первом варианте пика или зубило устанавливается одним движением руки, отодвигающей затвор.

    Автор статьи Александр Куликов

    stroisovety.org

    Добавить комментарий

    Ваш адрес email не будет опубликован. Обязательные поля помечены *
