Плиты с постоянными магнитами — Энциклопедия по машиностроению XXL

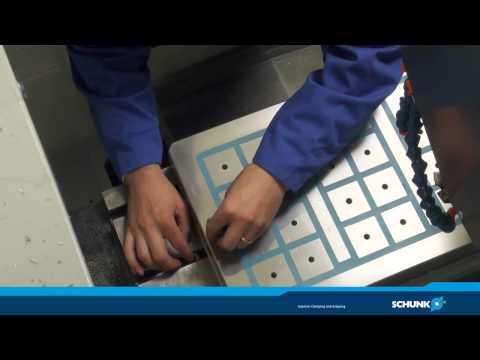

Магнитные плиты (см. табл. 7а). Плиты бывают электромагнитные с выводной коробкой на продольной грани а или на поперечной грани б и магнитные. Плиты с постоянными магнитами удобнее и проще в управлении и эксплуатации, чем электромагнитные. [c.84]Для крепления планок, линеек и других плоскостных деталей успешно применяются также магнитные плиты с постоянными магнитами. [c.320]
На рис. V.34, б дана схема магнитной прямоугольной плиты с постоянными магнитами. Такая плита состоит из корпуса 10, верхней плиты 8, нижней плиты 11, магнитного блока, упорных планок 9 и устройства для перемещения блока в корпусе. Магнитный блок состоит из ряда постоянных магнитов 4, чередующихся с рядом пластин 5, и диамагнитных прокладок 6, скрепленных двумя шпильками 7. Диамагнитные прокладки 6 изготовляют из латуни, а пластины 5 — из железа Армко, имеющего большую магнитную проницаемость. В фасонные пазы верхней плиты 8 впаяны вставки 1 из железа Армко, изолированные немагнитными прокладками 2. [c.125]

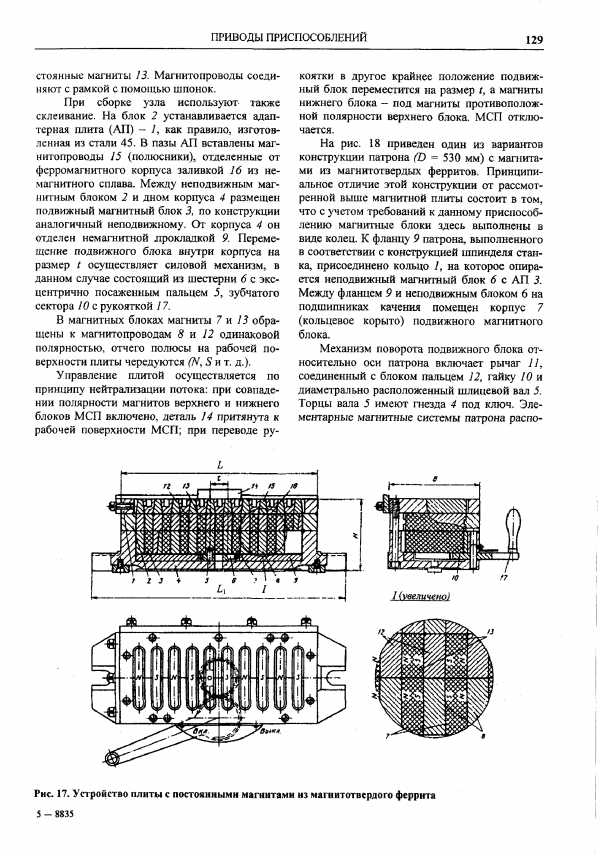

| Рис. 17. Устройство плиты с постоянными магнитами из магнитотвердого феррита 5 — 8835 |  |
Плиты с постоянными магнитами 129-131 — Управление плитой 129 [c.934]
Магнитные приспособления выполняют в виде электромагнитных плит и плит с постоянными магнитами, а также в виде патронов. [c.447]
Плиты с постоянными магнитами, изготовленными на основе магнитотвердых ферритов, выпускают по ГОСТ 16528 — 81 в двух исполнениях они предназначены для закрепления ферромагнитных заготовок в основном при выполнении плоскошлифовальных опера- [c.96]
Плиты с постоянными магнитами 94, 96, 97 -Управление плитой 95 [c.491]

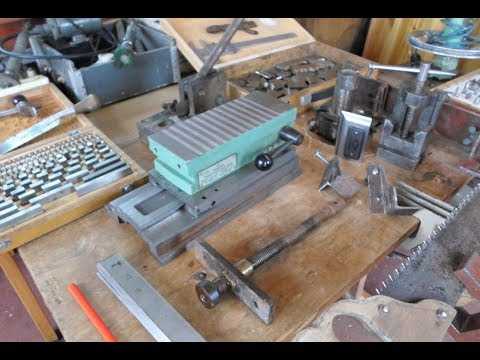

Магнитные плиты. Кроме электромагнитных плит, на шлифовальных станках применяют магнитные плиты с постоянными магнитами. Для плит этого типа не требуется специальных генераторов и выпрямителей с проводкой и распределительными устройствами. Однако, как правило, сила их притяжения слабее силы притяжения электромагнитных плит. [c.85]
Плиты с постоянными магнитами [c.70]
Плиты с постоянными магнитами (магнитные плиты), изготовленными из магнитных сплавов, более удобны в работе, так как не зависят от внешних источников электрического тока и более долговечны. Плиты с постоянными магнитами из сплавов алнико и магнико развивают отрывную силу даже большую, чем электромагнитные. [c.20]
На рис. 41 изображена магнитная плита с постоянными магнитами, применяемая на ряде ленинградских заводов. Она имеет чугунное коробчатой формы основание, в котором размещены подвижный и неподвижный силовые блоки. При повороте рукоятки на 180° подвижный блок с помощью специального механизма перемещается так, что магнитный поток проходит через деталь и закрепляет ее на верхней части приспособления — адаптер ной плите. Для освобождения детали следует вновь повернуть рукоятку в исходное положение. [c.224]
Магнитная плита с постоянными магнитами (фиг. 129) предназначена для разметки мелких деталей из ферромагнитных металлов и позволяет наносить на них линии, расположенные под углом 90°. [c.201]X Плита с постоянным магнитом [c.317]
| Рис. 135. Общий вид плиты с постоянными магнитами. |  |
| Рис. 153. Плиты с постоянными магнитами. Положение блока магнитов |  |

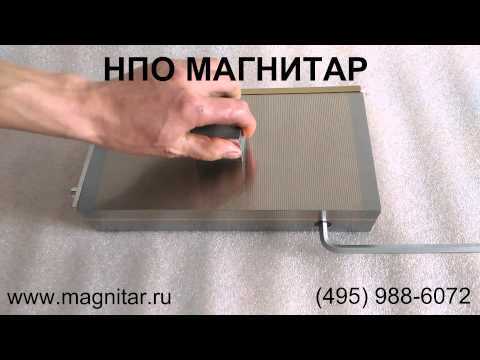

Для легких работ применяют также плиты с постоянными магнитами. На этих плитах имеется рукоятка для выключения и включения плиты. Посредством этой рукоятки магниты перемещаются в продольном направлении. При выключенной плите магниты оказываются замкнутыми и тогда можно снимать и устанавливать обрабатываемые [c.168]
Рис, 40. Электромагнитная плита (а) и плита с постоянным магнитом (б) [c.90]
Магнитные плиты с постоянными магнитами (рис. 40, б] не требуют специальных установок для питания электротоком. Верхняя часть плиты состоит из стальных пластин 6 и 7 с немагнитными прослойками 8 между ними. Сильные постоянные магниты 9 можно перемещать рукояткой 10, замыкая магнитные силовые линии на железные пластины или закрепляемую заготовку. [c.91]
Плиты могут быть снабжены и постоянными магнитами Преимущество плит с постоянными магнитами перед электромагнитными заключается в том, что не требуется специальных преобразователей переменного тока в постоянный, т. е. вообще не нужен [c.129]
В последнее время применяют плиты с постоянными магнитами, магнитные свойства которых возбуждают подачей в катушки сильных импульсов постоянного тока. В этих плитах нет движущихся частей, а ток питания при работе отключен. Размагничивание достигается подачей в катушки убывающего до нуля переменного тока. Плиты с постоянными электромагнитами обеспечивают давление на рабочих поверхностях до 0,8 МПа. [c.137]
Термически обработанные калибры затем шлифуют и полируют. На плоскошлифовальном станке производится шлифование боковых плоскостей, подошвы и пазов калибров. Станок имеет плиту с постоянным магнитом, с помощью которого калибр удерживается на плите при шлифовании боковых -плоскостей и пазов калибров. При шлифовании подошвы, а также пазов калибров применяют упоры и приспособления. По окружности калибры шлифуют на круглошлифовальном станке. Для шлифования применяют шлифовальные круги из электрокорунда на керамической связке. [c.112]

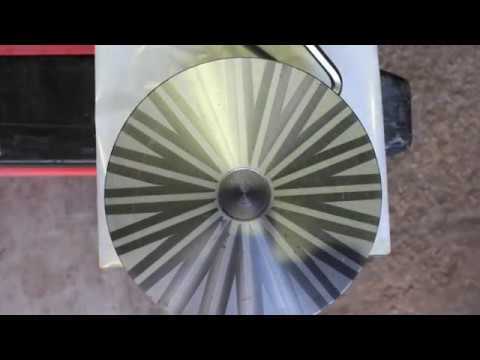

На рис. VI.25, а показан патрон с постоянным магнитом и наружным диаметром 265 мм. Патрон имеет корпус 8 из силумина, верхнюю Им нижнюю 14 плиты. В корпусе размеш,ается магнитный блок, состоящий из цилиндрических постоянных магнитов 6 и пластин 7 из железа Армко, залитых эпоксидным клеем. Магнитный блок смонтирован на промежуточной плите 16, на которой закреплены крайние пластины 5 и 12 магнитного блока. В пластине 5 закреплена гайка 4 с внутренней трапецеидальной резьбой, а с гайкой связан винт 2, вращающийся в двух бронзовых втулках 3, установленных в корпусе патрона. Винт 2 имеет цилиндрический буртик, который не дает ему перемет,аться в осевом направлении. При вращении торцовым ключом 1 гайка 4 с пластиной 5 и магнит- [c.168]
В последнее время стали применяться плиты и патроны с постоянными магнитами, не требующие подводки тока. [c.130]
Изделия, изготовляемые на специализированных заводах, включены в каталог-справочник в следующей номенклатуре виброизолирующие опоры и коврики, электровибрационные бункеры, механизированные патроны с электро-, пневмо- и гидроприводом, цилиндры пневматические, вращающиеся для привода патронов и универсальных приспособлений, патроны магнитные с постоянными магнитами, патроны токарные всех типов и норм точности, центра вращающиеся для токарных работ с различными насадками, плиты магнитные с постоянными магнитами и наладками к ним, тиски ста- [c.3]
По сравнению с электромагнитными приспособлениями плиты и патроны с постоянными магнитами имеют следующие преимущества [c.397]
Повысившиеся за последнее время требования к точности обработки деталей не обеспечиваются при применении электромагнитных плит, так как в процессе работы плиты нагреваются, что приводит к разбросу размеров обработанных деталей до 0,015 мм. Плиты же с постоянным магнитом не обеспечивают достаточно надежного зажима, что не позволяет работать на производительных режимах. [c.295]
Для устранения этих недостатков применяют комбинированные плиты с импульсными магнитами. Такая плита работает как постоянный магнит, электромагнит периодически включается и выключается, что обеспечивает увеличение силы притяжения и не нагревает плиту. [c.295]
Устройства с постоянными магнитами. Принцип работы устройств с постоянными магнитами заключается в использовании магнитного силового потока, создаваемого постоянными магнитами. На рис. 153 показана схема устройства плоской магнитной плиты, применяемой для крепления деталей при их обработке на различных [c.278]
Приспособления с постоянными магнитами имеют перед электромагнитными приспособлениями следующие преимущества не требуется наличие источника постоянного тока для питания плиты надежность в работе в 3-4 раза больше, чем электромагнитных жесткость плиты почти в 2 раза больше жесткости электромагнитной толшина плиты более чем в 2 раза больше, чем электромагнитной, следовательно, допускает гораздо большее количество перешлифовок большая [c.521]
В настоящее время применяют плиты с постоянными магнитами, магнитные свойства которых возбуждаются подачей в катушки сильных импульсов постоянного тока. Эти плиты не имеют движу-ш,ихся узлов, а ток питания при работе отключен. Размагничивание получается за счет подачи в катушки убываюш,его до нуля переменного тока. Плиты с постоянными магнитами обеспечивают удерживающую силу до 1,5 МПа (15 кгс/см ), такую же, как и электромагнитные приспособления. [c.127]
Для сверлильных, фрезерных, строгальных и плоскошлифовальных комплектов групповых приспособлений применяют быс-троналаживаемые плиты с пневмозажимом, гидрофицированные тиски со сменными губками и вкладышами, гидрофицированные подвижные губки со встроенным гидроцилиндром, магнитную плиту (с постоянными магнитами и электромагнитами), самоцентрирующие зажимы для обработки поверхностей относительно оси заготовки, плавающий зажим для двухместных приспособлений, многоместную и фиксирующую призмы, клиновые зажимы, универсально-наладочные приспособления со сменными элементами, комплекты столов-спутников (в том числе и для деталей типа фланцев). [c.650]
В зависимости от источника зажима магнитные приспособления могут быть двух видов электромагнитные (с питанием от электрода через намагничивающую катущку) и с постоянными магнитами (автономного действия), допускающими намагничивание один раз в течение нескольких лет. Электромагнитные приспособления (плиты) рекомендуются для применения на станках, оснащенных абразивным инструментом, так как, попадая в зону действия электромагнитного поля, стальной инструмент намагничивается, и его режущие свойства снижаются. [c.267]
Приборы типа «наездник» с постоянным магнитом бывают с выключением и без выключения магнитов, могут иметь призму или корпус с плоским основанием стойка и передвижной кронштейн служат для закрепления переходной державки с индикатором. Благодаря магнитным свойствам прибор прочно удерживается на плите, борштанге или эталоне для настройки на размер. Таким образом, руки наладчика осво ждены и он может выполнять все операции по регулированию и настройке инструмента. Приборы с невыключающимися магнитами притягивают к себе металлическую пыль и стружку, загрязняющие базирующие поверхности. Более удобны в эксплуатации приборы с выключающимися магнитами. Точность установки резцов по прибору 0,005 -0,015 мм. [c.578]
Магнитные плиты. На рис. 135 показан общий вид, а на рис. 136 конструкция плиты с постоянными оксиднобариевыми магнитами. Она имеет коробчатой формы чугунное основание 1 (см. рис. 136), в котором размещен подвижный силовой блок 2. Нижняя опорная плоскость подвижного блока отделена от чугунного основания немагнитным слоем 3, уменьшающим утечки магнитного потока через корпус приспособления. Сверху на основании установлены верхний магнитный блок 7, собранный в раме из немагнитного материала, и адаптер-ная плита 6. Все эти узлы соединены между собой [c.201]
mash-xxl.info
Империя — Поисковый онлайн видео сервис
Надоело пропускать премьеры в кинотеатре из-за бешеного ритма жизни? Устали от того, что по телеканалам стоящие фильмы транслируются в неудобное для Вас время? В Вашей семье часто родные делят пульт от телевизора? Ребенок просит посмотреть мультфильмы для детей, когда Вы заняты, а на каналах нет хороших мультфильмов? И, в конце концов, Вы просто хотите расслабиться после трудового дня на диване в домашней одежде за просмотром интересного фильма или сериала?
Для этого лучше всего иметь всегда в закладках любимый сайт, который станет для Вас лучшим другом и помощником. «А как же выбрать такой сайт, когда их так много?» — спросите Вы. Лучшим выбором для Вас будет именно imperiya.by
Почему именно наш ресурс? Потому что он объединяет в себе множество положительных особенностей, которые делают его универсальным, удобным и простым. Вот список основных преимуществ ресурса.
Бесплатный доступ. Многие сайты просят клиентов покупать подписку, чем наш портал не занимается, так как считает, что у людей должен быть свободный доступ в сети интернет ко всему. Мы не берем с наших зрителей плату за просмотр!
Не нужно никакой регистрации и СМС на сомнительные номера телефонов. Мы не собираем конфиденциальную информацию о наших пользователях. Каждый имеет право на анонимность в интернете, что мы и поддерживаем.
Отличное качество видео. Мы загружаем материалы исключительно в HD формате, что, безусловно, способно порадовать любимых пользователей. Ведь гораздо приятнее смотреть хороший фильм с качественной картинкой, чем с изображением низкого качества.
Огромный выбор. Здесь Вы найдете видео на любой вкус. Даже самому заядлому киноману всегда найдется, что посмотреть у нас. Для детей есть мультфильмы в хорошем качестве, познавательные программы о животных и природе. Мужчины найдут для себя интересными каналы о новостях, спорте, автомобилях, а также о науке и технике. А для наших любимых женщин мы подобрали канала о моде и стиле, о знаменитостях, ну и конечно музыкальные клипы. Устроив вечер в кругу семьи, или с друзьями Вы сможете подобрать веселую семейную комедию. Влюбленная пара понежиться за просмотром любовной мелодрамы. После рабочего дня расслабиться помогает захватывающий сериал или детектив. Фильмы в HD формате нового времени и прошлых лет представлены на абсолютно любой вкус и могут удовлетворить потребности любого зрителя.
Возможность скачивать видео. Абсолютно любой материал на сайте можно скачать к себе на компьютер или флешку. Если вдруг Вы соберетесь на дачу с ноутбуком, где нет интернета, или захотите посмотреть фильм на большом экране телевизора, то Вы всегда можете заранее скачать, а после посмотреть в нужный момент. При этом Вам не придется ждать своей очереди, чтобы скачать видео, как это бывает на торрентах или других похожих сайтах.
Безопасность. Мы следим за чистотой контента, каждый файл перед закачкой проверяется. Поэтому на нашем сайте нет никаких вирусов и шпионских программ, и мы тщательно следим за этим.
Новинки. Регулярно мы обновляем и добавляем на портал новые мультфильмы, сериалы, ТВ-шоу, музыкальные клипы, новости, обзоры, мультсериалы и т.д. и всё это Вы можете посмотреть совершенно бесплатно, без регистрации и смс. Мы стараемся для Вас, для наших любимых посетителей.
Онлайн-просмотр. На нашем сайте не обязательно предварительно скачивать фильм, чтобы его посмотреть, достаточно просто включить и наслаждаться просмотром. Благодаря профессиональной настройке не будет никаких торможений, и ничто не сможет Вам помешать посмотреть интересный фильм.
Закладка. На сайте можно нажатием одной кнопки со звездочкой отравить видео в закладки и вернуться к нему позже. У каждого, наверняка бывало, что увидел на сайте интересное видео, которое хочешь посмотреть, но прямо сейчас нет возможности. Данная кнопка поможет Вам в этом и, освободившись, Вы с легкостью сможете посмотреть, то что хотели.
Удобный интерфейс. Поиск нужного видео не займет у Вас много времени, так как сайт лучшим образом адаптирован для пользователей, и всё интуитивно понятно. Даже ребенок сможет разобраться и включить для себя мультфильм или какую-нибудь программу о животных, природе.
Кино как искусство появилось сравнительно недавно, но уже успело тесно переплестись с нашей жизнью. Множество людей из-за спешки нашего времени уже годами не ходили в театр, в галерею или музеи. Однако трудно себе представить человека, который не смотрел сериал или фильм хотя бы месяц. Киноискусство является синтезом театра, музыки, изобразительного искусства и литературы. Таким образом, оно дает даже самому занятому человеку, у которого нет времени ходить по театрам и галереям, быть ближе к искусству и духовно совершенствоваться.
Также кино заняло сферу и общедоступного развлечения. Просмотр комедий, боевиков, вестернов и т.д. отлично вписывается в какой-нибудь вечер в кругу семьи. Ужастики отлично щекочут нервы даже самого бесстрашного человека. Мультфильмы обожают дети, а некоторые можно смотреть и всей семьей. Познавательные видео помогают расширить знания, посмотреть на мир шире и удовлетворить собственное природное любопытство.
Человек в двадцать первом веке уже не может представить свою жизнь без технологий будущего, кажется, в будущем машины, роботы и техника смогуд заменить человека, а точнее выполнение многих автоматических работ, по этому каждый хочет смотреть какие технологии будут в будущем. На imperiya.by Вам и не нужно откладывать просмотр, просто добавьте видео в закладки и в любой момент можете к нему вернутся и отлично провести время за просмотром качественного видео.
Не отказывайте себе в удовольствии, начните смотреть уже прямо сейчас! Знакомьтесь с обновлениями, с новинками, выбирайте то, что хотели бы посмотреть позже. Порадуйте себя и близких интересными фильмами в хорошем качестве!
imperiya.by
Магнитная плита — Большая Энциклопедия Нефти и Газа, статья, страница 1
Магнитная плита
Cтраница 1
Магнитные плиты применяют на плоскошлифовальных станках; они являются очень эффективным средством закрепления заготовок. Плита неподвижно установлена на столе 9 станка и с помощью магнитов ( постоянных или электромагнитов) прочно удерживает заготовки. Для достижения наилучшего результата зажима необходимо, чтобы полюсные наконечники находились в одной плоскости и были разделены бронзовыми прокладками. Обмотки катушек электромагнитов питаются постоянным током от селеновых выпрямителей. [2]
Магнитные плиты на оксидно-бариевых магнитах способны развивать значительные усилия притяжения ( до 8 — 9 кГ на 1 см опорной поверхности детали), позволяющие применять их при весьма интенсивных режимах резания. Так, например, на ленинградском заводе Русский дизель фрезерование стальных заглушек ( из листового материала), закрепленных на магнитной плите, осуществляется фрезерной головкой D 450 мм при t 5н — 7 мм и SM 450 — М80 мм / мин. До применения магнитной плиты детали выверялись при установке и закреплялись в течение 14 — 17 мин; установка их на магнитной плите занимает всего лишь 0 8 мин. [4]
Магнитные плиты представляют собой приспособления для крепления заготовок при помощи магнитных сил. Эти плиты имеют набор постоянных магнитов. При замыкании магнитов закрепляемой заготовкой она удерживается, а при замыкании железными пластинами плиты, изолированными друг от друга, заготовка освобождается. [6]
Магнитные плиты в отличие от электромагнитных не нуждаются в питании от источников энергии. Полюсами в них являются постоянные магниты из никель-алюминиевого сплава, намагниченные на специальных электрических установках. Магнитные плиты, как правило, притягивают заготовки слабее, чем электромагнитные. [8]
Магнитная плита представляет собой корпус 4 ( рис. 153, а), установленный на нижней стальной плите 5, в верхней стальной плите 3 установлены полюсные вставки 2, изолированные от плиты прослойками / из немагнитного металла. [10]
Магнитные плиты с постоянными магнитами ( рис. 40, б) не требуют специальных установок для питания электротоком. Верхняя часть плиты состоит из стальных пластин 6 и 7 с немагнитными прослойками 8 между ними. [12]
Нестандартные магнитные плиты выпускаются по ТУ соответствующих предприятий. [13]
Магнитные плиты серии ПМ имеют следующие преимущества перед электромагнитными плитами серии ЭП: значительно большая долговечность и надежность в работе; почти в два раза большее усилие притяжения; значительно большая жесткость; отсутствие температурных деформаций; не требуется источника постоянного тока; меньше расходы на эксплуатацию и ремонт. [14]
Магнитная плита описанного прибора притягивает как различные обработанные детали, так и отливки из чугуна и стали весом до 30 кг. [15]
Страницы: 1 2 3 4
www.ngpedia.ru
|
| |||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||||
funer.ru
Электромагнитная плита — Большая Энциклопедия Нефти и Газа, статья, страница 3

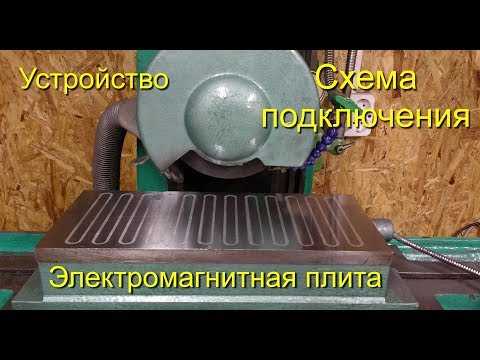

Электромагнитная плита
Cтраница 3
Кроме электромагнитных плит, на шлифовальных станках применяют магнитные плиты с постоянными магнитами. Для плит этого типа не требуется специальных генераторов и выпрямителей с проводкой и распределительными устройствами. [31]
Кроме электромагнитных плит на шлифовальных станках применяются магнитные плиты с постоянными магнитами. Для плит этого типа не требуется специальных генераторов и выпрямителей с проводкой и распределительными устройствами. [32]
В электромагнитных плитах для тяжелых работ сердечники закрепляются в корпусе плиты путем сварки. На этот сердечник надевается одна общая катушка с электрообмоткой. Полюса закреплены в крышке плиты посредством заливки немагнитным металлом. Нижние концы полюсов прижимаются к сердечнику. [33]
В электромагнитных плитах для тяжелых работ сердечники закрепляются в корпусе плиты путем сварки. На этот сердечник надевается одна общая катушка с электрообмоткой. Полюса закреплены в крышке ллиты посредством заливки немагнитным металлом. Нижние концы полюсов прижимаются к сердечнику. [34]
При работе электромагнитная плита нагревается, во время выключения — охлаждается. Это вызывает движение воздуха через все неплотности, в результате чего внутри плиты может конденсироваться влага. Поэтому при конструировании электромагнитных плит важно предусмотреть защиту катушек плиты от воздействия охлаждающей жидкости. Для этого внутреннюю полость плиты заливают битумом. [36]
Для питания электромагнитных плит необходим постоянный ток, поэтому в станках предусмотрены генераторы, преобразующие переменный ток в постоянный. [37]
При сборке электромагнитной плиты необходимо, чтобы вставки верхней плиты соприкасались с полюсами сердечников без зазора и как бы были их продолжением. Для выполнения этой задачи обычно поверхность корпуса вместе с выступающими полюсами сердечников шлифуют в собранном виде, сторону верхней плиты, обращенную к полюсам, также шлифуют вместе с запаянными вставками. [38]
Сила притяжения электромагнитной плиты в большой степени зависит от материала и размеров закрепляемой детали, от числа деталей на ее поверхности, от положения детали на плите и от конструкции плиты. [39]
Для питания электромагнитных плит применяют постоянный ток напряжением 24, 48, 110 и 220 В. Наиболее часто применяют ток напряжением 110 В. Питание электромагнитных плит переменным током неприемлемо вследствие сильного размагничивающего и нагревающего действия вихревых токов. [40]
Если на электромагнитную плиту поставить обрабатываемую деталь 4 и включить плиту в сеть ( обычно постоянного тока), то она, намагнитившись, будет прочно удерживать деталь. Чтобы снять деталь, через обмотки плиты пропускают ток обратного направления. Зто устраняет удерживающие силы остаточного магнетизма и и облегчает снятие детали. [41]
Наряду с электромагнитными плитами, предназначенными для плоскошлифовальных станков с прямоугольным столом, часто применяются вращающиеся электромагнитные столы. Их конструкция зависит от способа загрузки станка обрабатываемыми изделиями. [43]
Станки с электромагнитными плитами должны быть оборудованы блокирующими устройствами, останавливающими стол и шлифовальный круг при прекращении подачи электроэнергии на плиту. [44]
Наибольшее распространение получили электромагнитные плиты, устройство которых основано на следующем принципе. [45]
Страницы: 1 2 3 4 5
www.ngpedia.ru
Магнитная плита
Союз Соаетеиих
Социалистических
Реслублмк
ОП ИСАНИЕ
ИЗОБРЕТЕН ИЯ
К АВТОРСКОМУ СВИДЕТЕЛЬСТВУ (61) Дополнительное к авт. свил-ву — (22) Заявлено 02. 02. 77 (21) 2455867/25-08 с присоединением заявки №вЂ” (23) Приоритет—
671985
2 (51) М. Кл.
В 23 0 3/15
Государстеенный комитет
СССР
Ао делам нзабратвннй н отнрытнй
Опубликовано 05. 07. 79. Бюллетень №25 (53) УДК 621. 9. 229..323 (088.8)
Дата опубликоваиия описания 05. 07. 79 (72) Автор изобретения
А, Д. Становов
Государственный проектно-технологический институт деревообрабатывающего станкостроения (71) Заявитель (54) МАГНИТНАЯ ПЛИТА
Изобретение относится к машиностроению и может быть использовано для закрепления во время шлифования деталей из ферромагнитного материала, упругих и имеющих неплоскую опорную поверхность при небольшой толщине с помощью магнитной плиты. 5
Известна магнитная плита для закрепления ферромагнитных деталей, содержащая переключаемый магнитный блок и адапторную плиту с магнитопроводами 11).
Известная плита при закреплении на ней обрабатываемой детали, имеющей пониженную жесткость и неплоскую опорную поверхность, не обеспечивает .точности обработки по плоскости. При раскреплении обработанная поверхность копирует неплоскостность опорной поверхности.
Целью изобретения является создание магнитной плиты, обеспечивающей повышенную.точность обработки поверхности закрепленной на ней упругой детали с неплоской опорной поверх20 иост ью.
Поставленная цель достигается тем, что верхние гюверхности магнитопроводов выполнены наклонными и на каждой из них размещены нес2 колько самоустанавливающихся под действием магнитных сил опор из ферромагнитного материала, установленных в эластичной прокладке, причем одна сторона каждой опоры выполнена под углом, равным углу скоса поверхности магнитопровода, и ее площадь равна или несколько меньше площади поверхности, соприкасающейся с закрепляемой деталью.
На фиг. 1 изображена предлагаемая магнитная плита в сборе с адаптерной плитой в разрезе; на фиг.2 — схема действующих сил и принцип работы устройства.
Магнитная плита 1 содержит магнитопроводы
2 с наклонными под углом а, равным, например, 12 поверхностями 3. На наклонной поверхности каждого магиитопровода 2 с гарантированным зазором между собой, например 5 мм, размещены магнитопроводяшие опоры 4. Поверхность каждой опоры 4, соприкасающаяся с поверхностью
3 магнитопровода 2, также выполнена под углом 12 и площадь контакта опоры 4 с закрепляемой деталью 5 равна или несколько меньше площади контакта наклонной поверхности магнитопровода и опоры за счет выполнения конст671985
Формула изобретения иг.
3 руктивной выборки на магнитной индукции между наклонными поверхностями магнитопровода и опоры и между опорой и эакрепляемой деталью.
Опоры 4 установлены в эластичной прокладке 6 из эластичного материала, которая плотно обжимает их.
По наружному периметру прокладка 6 механически прикреплена к корпусу адаптерной плиты упорными планками 7 при помощи винтов 8.
Магнитная плита работает следующим обра- 10 зом.
Обрабатываемая деталь 5 устанавливается на опоры 4 и досылается до упорных планок 7.
Магнитная плита 1 включается. Те опоры 4, которые отстоят от закрепляемой детали 5 по причине неплоскостности ее опорной поверхности на зазор Б, под действием сил магнитного притяжения Р> и Р, (фиг. 2) смещаются в направлении действия составляющей силы Р,х =Р sin а до соприкосновения с деталью 5. При условии равенства площадей контакта индукция между опорой 4 и магнитопроводом 2 с учетом потоков рассеяния несколько больше, чем между опорой 4 и закрепляемой деталью 5, а поэтому опора 4, смещаясь в направлении действия силы
Р,„, не отрывается от плоскости 3 магнитопровода 2 и одновременно из — за небольшой разницы сил Р, и Р силы трения практически не влияют на начальное значение силы Р „, при которой начинается смещение опоры 4 под действи- зр ем силы магнитного притяжения. Поэтому деформация детали 5 будет определяться в зависимости от массы магнитопроводов, податливости эластичной прокладки 6, а также скорости нарастания магнитного поля в момент включения плиты. Таким образом, опоры 4 образуют опорную поверхность, форма которой совпадает с формой опорной поверхности закрепленной детали 5 и служит ей жестким основанием с одновременным магнитным креплением как на обычной магнитной плите, Плита выгодно отлйчается от существующих конструкций. Внедрение ее даст большой экономический эффект за счет снижения брака и увеличения точности обработки деталей, особенно на операциях шлифовки.
Магнитная плита для закрепления деталей из ферромагнитного материала, содержащая магнитный блок и адаптерную плиту, в корпусе которой размещены магнитопроводы, отличающаяся тем, что, с целью обеспечения возможности закрепления нежестких деталей с неплоской опорной поверхностью, в нее введены выполненные из ферромагнитного материала подвижные опоры, установленные в прокладке из эластичного материала, закрепленной на корпусе адаптерной плиты, причем каждая опора размещена на верхнем торце магнитопровода, а соприкасающиеся поверхности магнитопровода и опоры выполнены наклонными.
Источники информации, принятые во внимание при экспертизе
1. Патент Франции 1452241, кл, HOJM, 1967.
671985
Рог. 2
Редактор И. Гохфельд
Тираж 1221 Подписное
ЦНИИПИ Государственного комитета СССР по делам изобретений и открытий
113035, Москва Ж 35, Раушская наб., д. 4/5
Заказ 3765/13
Филиал ППП «Патент», г. Ужгород, ул. Проектная, 4
Составитель М. Климовская
Техред 3. Фанта Корректор С.Шекмар
