Принцип работы конвектора обогревателя – Конвекторные обогреватели - плюсы и минусы прибора, принцип работы, виды конвекторов и отзывы потребителей

Содержание

принцип работы, преимущества и недостатки, фирмы-производители

Вопрос обогрева жилища становится особо актуальным в межсезонье, когда центральное отопление ещё не работает. Да и зимой дополнительный резерв не будет лишним. Для поддержания нужной температуры в помещениях имеется немало разнообразных приборов. Не последнее место среди них занимает обогреватель-конвектор, принцип работы которого прост и подходит для многих помещений.

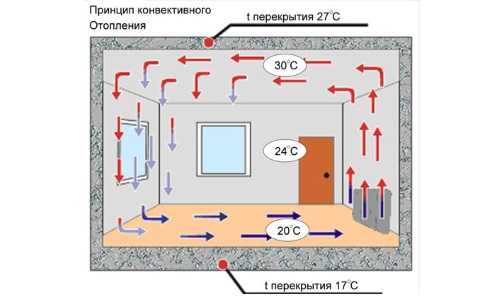

Процесс конвекции

На уроках физики в школе учеников знакомят со свойством воздуха при нагреве подниматься ввиду уменьшения плотности. Более холодные слои тяжелее, поэтому и происходит его вытеснение.

Таким образом совершается образование циклонов. Процессы в замкнутом пространстве аналогичны атмосферным явлениям. Для эффективного управления ими и созданы специальные бытовые приборы.

Основными деталями конвективного оборудования являются:

Корпус, защищающий внутренние компоненты.

Нагревающий элемент, обычно ребристый, что увеличивает площадь накаливания.
Система управления.

Через отверстия в нижней части аппарата втягивается холодный воздух, а чрез верхние выходят тёплые массы. Весь разогретый поток движется по параболе, остывает опускаясь к полу. Далее цикл повторяется заново. На некоторые модели устанавливают вентиляторы, что повышает их эффективность, но делает прибор более шумным.

Электрические обогреватели. Как выбрать электрический обогреватель

Виды устройств

Подобное оборудование достаточно широко используется в быту. Это связано с разнообразием приборов, которые могут разделяться по своим основным и второстепенным характеристикам:

Тип используемого энергоносителя.
Наличие автоматических систем.
Степень безопасности.
Конструктивное исполнение по способу монтажа.
Вероятность быстрого перемещения.

Размеры и вес.
Дизайн корпуса.

Основываясь на этих свойствах, можно разделить отопительные аппараты подобного типа на несколько разновидностей.

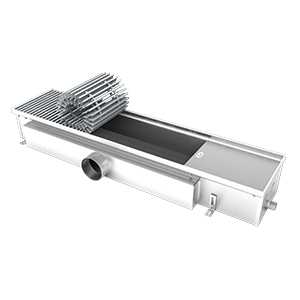

Водяное оборудование

У таких аппаратов в качестве теплоносителя используется жидкость. Они безопасны, просты в эксплуатации, не выделяют вредных веществ в процессе работы. Потребителю не нужно обладать специальными знаниями и умениями, чтобы пользоваться нагревателями. В качестве примера можно привести радиатор центрального или автономного отопления.

В основе конструкции лежит гладкий, а чаще ребристый теплообменник, внутри которого циркулирует жидкость (антифриз). Накаливающий элемент в этом случае отсутствует — содержимое батареи уже горячее, нагревающее корпус. При восхождении нагретых масс в помещении образуются конвекционные потоки, обеспечивающие воздухообмен в комнате. Радиаторы бывают чугунными или биметаллическими.

Принцип работы электрического конвектора. Часть 1

Есть более компактные агрегаты в плинтусном исполнении из медных трубок и алюминиевого оребрения. Своё название они получили из-за метода установки — вдоль стены на небольшой высоте над полом. Снаружи их оформляют декоративными панелями.

Для улучшения естественной конвекции многие модели оборудуют вентиляторами. Усилить мощность обогрева можно только при увеличении размеров самого конвектора: его длины, конфигурации теплопроводящих элементов или числа рёбер. Важно не оставлять теплоноситель в системе для необитаемых помещений на зиму во избежание разморозки всего комплекса обогрева.

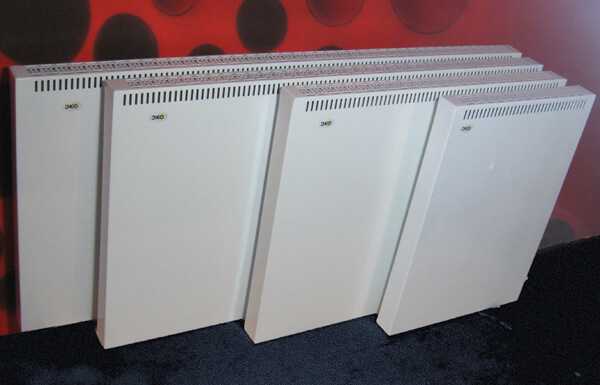

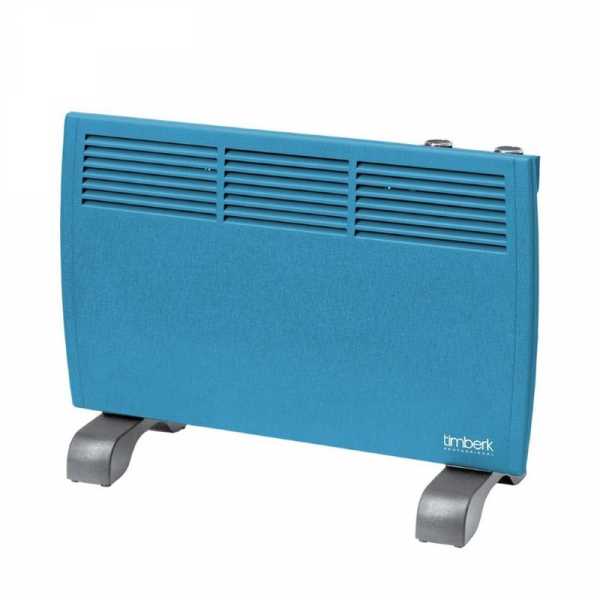

Электрические агрегаты

Такая аппаратура занимает второе место по распространённости. Это связано с безопасностью использования для здоровья человека, а также не требует установки дополнительного оборудования и коммуникаций, заготовки дров. Все подобные устройства отличаются по своим параметрам и способу установки. Есть модели с кронштейнами для подвески на стену, некоторые оборудованы колёсами для удобства перемещения.

Основным элементом подобных конвекторов является ТЭН. Он смонтирован таким образом, чтобы не было контакта с корпусом. Поэтому заземлять подобное оборудование не нужно. Чтобы стенки не нагревались, имеется специальная теплозащитная прокладка. Управление может быть механическим или электронным. Для корректировки температуры есть термостат.

Отличия электро-конвекторов

Кроме того, отдельные модели могут оснащаться такими опциями:

Таймер для своевременного включения или прекращения работы.
Увлажнитель для предотвращения пересыхания воздуха в результате действия отопителя.
Пульт ДУ.

Однако при использовании таких приборов следует соблюдать осторожность. Не стоит допускать скапливания на устройстве пыли, которая не только неприятно пахнет при сгорании, но и может стать причиной пожара. Ещё недостатками электрокалорифера являются довольно высокое энергопотребление и сложность при выборе его в качестве основного средства обогрева. В таком случае нужна продуманная схема установки нескольких приборов.

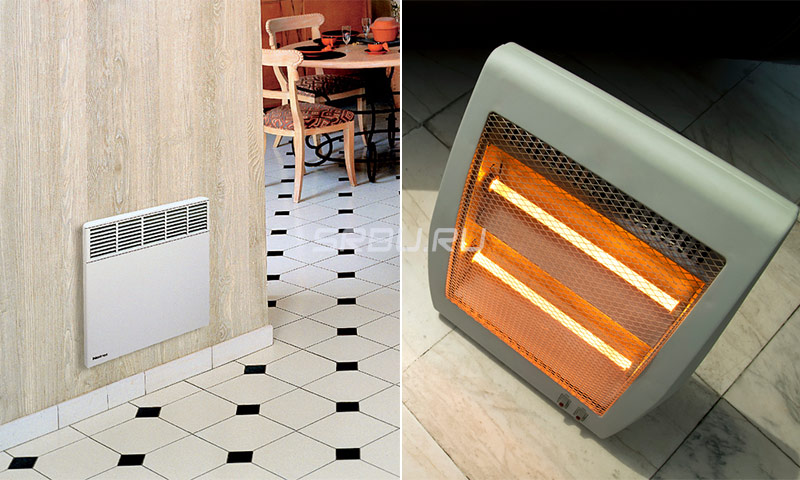

Конвективно-инфракрасные модели

Это агрегаты, чья эффективность повышается за счёт использования соответствующего спектра излучения. У них два нагревателя: либо оба с покрытием из специального материала, увеличивающего испускание энергии, либо связка ТЭН и ИК-панель, которая для увеличения интенсивности накала закрывается чёрной декоративной решёткой.

По сравнению с традиционными конвекторами подобные агрегаты более долговечны. Если сломался один из элементов, то возможно применение с помощью оставшегося. За счёт высокого КПД помещение прогревается быстрее. Однако и стоимость у совмещённых агрегатов выше.

Газовая техника

Использование этих отопителей возможно за счёт прохождения воздушных масс через теплообменник, который накаливается продуктами сжигания сжиженного или природного газа. Это происходит так:

Подача смеси на горелку.
Поджигание запальником.
Воспламенение в закрытой камере.
Смешение газов в коаксиальном дымоходе при встречном движении холодного и горячего воздуха.

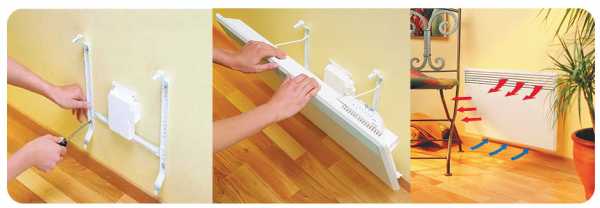

Монтаж производится в зависимости от исполнения устройства. Чаще всего его подвешивают на стену, закрывая предварительно пробитое отверстие для дымохода. Если устройство оборудовано вентилятором для нагнетания воздуха, то это будет принудительная конвекция. Когда вмешательство дополнительного устройства не предусмотрено, то прибор обеспечивает естественную циркуляцию воздуха. Изделия первого вида значительно дороже.

Подключение конвекторов

Типы нагревательных элементов

Самые доступные из конвекторов, электрические, оснащаются компонентами накаливания нескольких групп.

К ним относятся:

Игольчатые, представляющие собой диэлектрическую ленту с торчащими в разные стороны нихромовыми петлями-иглами. Сверху они покрыты защитным лаком. Такая конструкция обеспечивает быстрый равномерный нагрев и легко справляется с поддержанием заданного температурного режима. Это самые дешёвые калориферы конвекторного типа. Из недостатков следует сказать о частом выходе из строя самих шипов при высокой влажности.
Трубчатый электрический нагреватель, ТЭН, представляет собой трубку со спиралью в теплопроводной изоляционной засыпке. Повысить эффективность можно с помощью применения дополнительных рёбер. Такой элемент имеет самый низкий КПД из-за потерь при переходе накаливания от витков к стенкам элемента. При работе слышно чуть заметное потрескивание. Однако из-за надёжной защиты такое устройство пригодно для использования в любых условиях в течение долгого времени.
Самыми бесшумными и эффективными стали монолитные конструкции, у которых нить запаяна в ребристый корпус. Это самая дорогая продукция.

Управление аппаратурой

Эту функцию можно осуществить с помощью механического или электронного термостата. Простейший калорифер имеет в своём составе элемент, разрывающий цепь питания при достижении установленной температуры. Для поддержания заданного режима такие устройства не подходят. Зато они зарекомендовали себя как простые, надёжные изделия.

Если для управления установлены электронные компоненты, то вся ответственность за обогрев помещения ложится на микропроцессор. Есть модели с пультом ДУ, программируемые на определённые данные температуры в комнате и включающие оборудование к приходу хозяев. Самые дорогие экземпляры могут быть интегрированы в систему «умный» дом.

Преимущества и недостатки

Установкой электрообогревателя можно решить проблему отопления небольшого помещения эффективнее, чем каким-либо другим способом.

Этому способствуют следующие положительные качества подобной техники:

Простая конструкция снижает практически до нуля риск поломки. Элементарный маленький конвекторный обогреватель внутри корпуса имеет только управляющее устройство и ТЭН.
Оболочка таких приборов редко накаливается до температуры выше 60 градусов, что предохраняет от ожога при случайном касании.
Компактные размеры позволяют установить калорифер практически в любом месте.
Для монтажа не нужны специальные приспособления. Для настенных моделей достаточно кронштейнов, которые есть в комплекте с оборудованием. После их размещения надо просто закрепить прибор и подать питание.
Установка как на пол, так и подвесная. Для того чтобы сделать конструкцию мобильнее, нужно привернуть колёсики, которыми комплектуют свою продукцию многие изготовители.
Стоимость механических моделей самая демократичная на рынке подобной аппаратуры. Чуть дороже электронные модификации. Больше всего придётся заплатить за современные стеклянные конвекторы.

Служит подобная техника около 10 лет. Надёжные изготовители с известным именем нередко предоставляют дополнительную гарантию на свой товар.
Устройства подороже дают некоторые добавочные функции. Среди них программирование, дистанционное управление, система антизамерзания, встроенный термометр, ЖК-дисплей и т. д.
Конвекторные электрообогреватели не сжигают кислород.

Кроме положительных черт, подобная техника в своём применении имеет и недостатки. Среди них:

Самым важным является высокое энергопотребление. Минимизировать его не удаётся. Корректировка возможна за счёт применения программирования режимов отопления и снижения теплопотерь в доме. Однако такая черта характерна для любого электроприбора.
Разница температур между верхним и нижним слоем воздуха в комнате. Хотя это ощущает не каждый потребитель, но многие чувствуют небольшое замерзание на поверхности пола. Значит, лучше выбрать камин с выходными отверстиями в передней части.

Недостаточная эффективность в помещениях с высокими потолками. В этом случае разумным станет приобретение инфракрасного излучателя.
Выделение небольшого количества пыли при работе. Лучше выбрать модификацию со встроенным фильтром.
Неприятный запах появляется обычно при первом включении устройства в работу. Если он проявляется и далее, то это связано с тем, что изготовитель сэкономил на материалах.

Производители обогревателей

Сейчас на рынке предлагается масса различной продукции для электрического отопления жилья. Есть компании, продукция которых много лет присутствует на прилавках магазинов, есть и только созданные фирмы, не имеющие репутации среди покупателей. Среди надёжных поставщиков конвективных обогревателей следует выделить такие бренды:

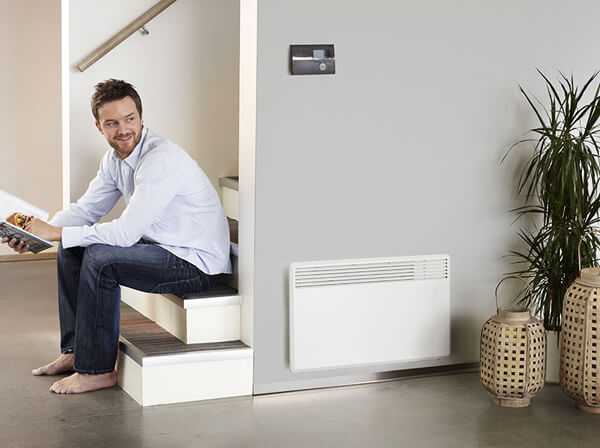

Nobo из Норвегии. Особенно популярна серия Oslo, высокоэффективная и экономичная.
Французская фирма Applimo устанавливает в свои аппараты силуминовые элементы Schwarz CV, позволяющие выставлять температурный режим с точностью до 0,5 градуса.
Серии Dolce и Comfort от Neoclima разработаны специально для небольших помещений.

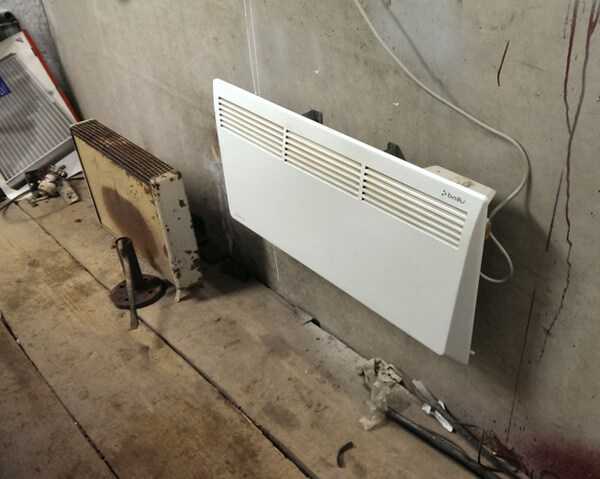

Продукция китайского производителя Ballu безопасна и характеризуется применением многочисленных новинок в регулировании уровня накаливания.
Более 20 вариантов каминов в линейке фирмы Saturn из Чехии.

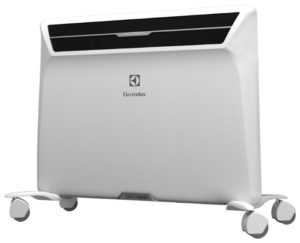

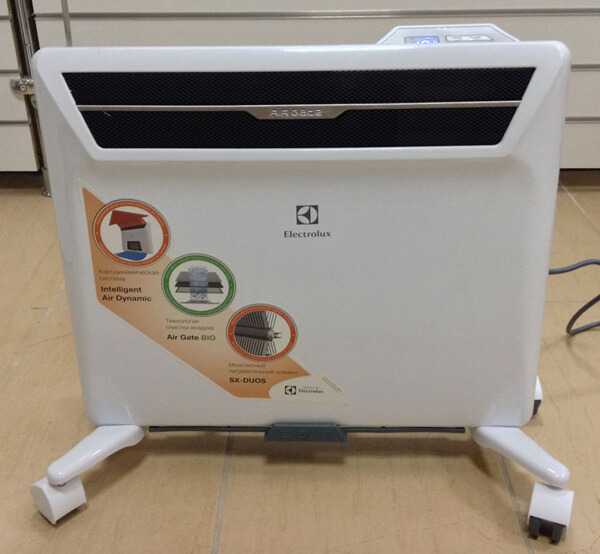

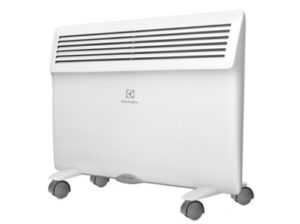

Бесшумные универсальные изделия выпускает шведский Electrolux.

Прежде чем приобрести определённую модификацию нагревателя, нужно собрать как можно больше информации о конкретной модели, её достоинствах и отрицательных моментах. В этом вопросе лучше довериться опыту и практике конкретных людей, чем рекламным обещаниям.

oventilyacii.ru

Принцип работы конвектора: преимущества и недостатки

На сегодняшний день для поддержания оптимальных и благоприятных условий существования человека в квартире или своем доме огромное значение имеет такой показатель, как микроклимат помещений. Неотъемлемой частью его является температура воздуха. Очень часто, особенно в зимний период, возникает проблема, связанная с недостаточной работой центрального отопления. Нагревательные приборы (радиаторы) не имеют нужной температуры. Это, в свою очередь, нарушает микроклиматические условия. Отдача тепла возможна 4 основными способами: излучением, испарением, конвекцией, теплопроведением. Третий способ будет рассмотрен наиболее подробно.

Конвекторы для отопления дома могут быть разными: электрические, газовые и водяные.

Конвекцией называется проведение тепла от нагретого тела через душные массы. Проходя рядом с горячими поверхностями предметов, воздух нагревается и поднимается вверх, а после остывания опускается вниз. Для поддержания нужной температуры воздуха используются специальные устройства — конвекторы. Рациональное размещение таких приборов обеспечивает равномерное прогревание всего воздуха, предупреждая возникновение сквозняков и защищая организм человека от простудных заболеваний. Следует рассмотреть более подробно, что такое конвектор, принцип работы конвектора, преимущества и недостатки.
Определение, классификация
Оптимальное отопление дома или квартиры включает в себя использование конвекторов. Итак, что же представляет собой конвектор?

Конвектор — это отопительный прибор из металлического корпуса, в нижней части которого имеются отверстия для поступления холодного воздуха, а в верхней — для выхода нагретых воздушных масс.

Схема электрического конвектора.

Принцип его работы довольно прост. Для обогревания дома он всегда будет полезен. Внутри этого устройства имеется нагревательный элемент, при соприкосновении с которым воздух моментально становится горячим. Благодаря большой площади этого элемента помещение очень быстро прогревается.

Конвекторы для отопления дома могут быть разными. В зависимости от источника энергии, который используется для их работы, они подразделяются на следующие типы: электрические, газовые и водяные. В нашей стране отопление дома проводится в основном электрическими конвекторами, но могут использоваться и газовые. Водяные же не столь распространены. В зависимости от конструкции устройства могут быть настенными и напольными. Установка последнего более сложная. Размеры их несколько отличаются: напольные — около 20 см, имеют узкий и длинный вид, а настенные более громоздкие — до полуметра. Важно знать, что воздух более равномерно прогревают именно напольные, несмотря на то, что они менее мощные.

Принцип работы отопительного конвектора

Схема подключения конвектора.

Устройство конвектора довольно простое. Любому его владельцу необходимо знать правила пользования и принцип работы конвектора. Подобный аппарат рекомендуется устанавливать в местах непосредственного возникновения холодных воздушных масс, то есть под окнами дома. В этом месте массы холодного воздуха нагреваются (нейтрализуются) поднимающимися вверх теплыми потоками от конвектора. Практически вся тепловая энергия, которая образуется на поверхности и внутри, передается воздуху, а остатки излучаются. Есть в этом небольшой недостаток.

Все дело в том, что конвекторы эффективны только для дома с небольшими размерами (невысоким потолком). Если помещение очень высокое, то теплые массы не успевают дойти до верха и остывают. В этом случае целесообразно применять эти отопительные приборы в комплексе с обогревающими вентиляторами. Отапливать дома конвекторами можно без особого опасения в отношении пожарной безопасности.

Преимущества обогревательных приборов, безопасность
Отопление любого дома должно быть быстрым, равномерным и безопасным для окружающих. Помимо некоторых недостатков у подобного аппарата множество преимуществ. Первое из них — это абсолютная безопасность. Нагревательный элемент имеет небольшие размеры, и несмотря на размеры самого прибора, его поверхность негорячая. Поэтому подобное оборудование может использоваться практически для любого дома и помещения. Это может быть детский сад, школа и другие заведения, где есть опасность травматизма детей. Данный аппарат абсолютно безопасен для окружающих.

Им можно проводить и отопление дома и квартиры в качестве основной системы обогрева. Большим плюсом является и то, что можно постоянно регулировать температуру в помещении. Устройство может отключаться при достижении определенного показателя температуры воздуха. Кроме того, это стационарный аппарат для дома, который не требует постоянного контроля и наблюдения. Он практически полностью безопасен в пожарном отношении.

Вернуться к оглавлению

Другие преимущества конвекторов

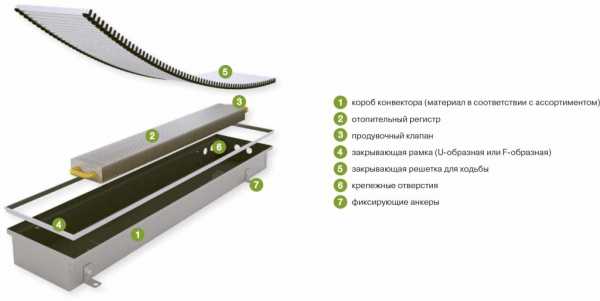

Схема внутрипольного конвектора

Принцип работы его таков, что нагретый до необходимой температуры воздух не является сухим, что очень важно для жителей дома. Сухой воздух может вызывать нарушение дыхания, першение в горле и другие неблагоприятные симптомы. Конвектор способствует некоторому увлажнению воздушных масс. Еще один большой плюс в том, что данный аппарат можно применять во влажных помещениях, он не боится брызг и влаги, поэтому очень долговечен при эксплуатации. Очень важно и то, что его просто устанавливать. Для этого всего лишь понадобится прикрутить пару шурупов и повесить конвектор.

Не возникнет трудностей и при его ремонте. Современные устройства подобного типа не выделяют в окружающую среду вредных веществ, не пылятся. Кроме того, они практически бесшумны, что очень актуально при сегодняшней шумовой нагрузке на человека. Они могут работать при перепадах напряжения (от 150 до 242). Конвекторы не сжигают кислород, тем самым не изменяя химический состав воздуха в помещении. Отопление подобного типа очень эффективно, особенно оно подходит для частных домов, где отсутствует основная система центрального отопления. Они обладают многоступенчатой системой защиты. Основным недостатком подобной системы обогрева является большая затрата на электроэнергию. Но любой бытовой прибор потребляет то или иное количество энергии, с этим нужно всегда считаться.

Вернуться к оглавлению

Работа отопительного конвектора

Устройство подобного оборудования может быть различным. На сегодня все большую популярность имеют аппараты, где в качестве нагревательного элемента используется не всем известная спираль, а ребристая трубка. Это позволило увеличить общую ее площадь и снизить температуру прибора. Температура поверхности большинства из них не превышает 90 градусов, а некоторых декоративных моделей — 55 градусов. Если их сравнивать с водяным отоплением, то температура последних составляет около 90 градусов, что ограничивает их использование.

Многие из конвекторов могут иметь в комплекте специальный блок управления, с помощью которого можно контролировать работу сразу нескольких приборов. Все это очень подходит для деловых офисов. В этом случае обогреть помещение можно за несколько часов до прихода работников. Элементы управления чаще всего размещаются справа или сверху от панели. Электронный термостат предназначен для контроля режима работы прибора. Он периодически проверяет температуру в помещении. Термостат имеет специальную шкалу, на которой отображается температура. Существуют также и различные режимы его работы, например, режим, при котором снижается температура аппарата, если он находится вне помещения и так далее.

Заключение, выводы, рекомендации
Итак, конвектор — это специальное устройство для поддержания оптимальной температуры воздуха в помещении, принцип действия которого основан на нагреве поступающих воздушных масс с помощью нагревательного элемента. Существует множество разновидностей этого оборудования, различаются они в основном по дизайну. Подобного рода отопление хорошо подходит как для квартиры, так и для частного дома. В отличие от других способов отопления, конвекторы нашли широкое применение для обогревания детских учреждений, в том числе детских садов и школ.

Устройство его очень просто. Очень важно, что у данного аппарата практически нет недостатков и ограничений к применению. Основной минус их в том, что потребуются определенные затраты, связанные с потреблением энергии. Преимуществ же очень много: бесшумность, безвредность для окружающих, возможность простого монтажа и ремонта, простота эксплуатации. Конвекторы не сушат воздух и не поглощают кислород, они пожаробезопасны. Все это свидетельствует о том, что конвектор — это прекрасный способ обогреть любое помещение. Кроме того, он может хорошо вписаться в интерьер.

1poteply.ru

Принцип работы конвектора электрического — Всё об отоплении

Электрический конвекторный обогреватель — принцип работы и устройство

Среди всех электрообогревателей конвекторные модели стоят особняком. Они пользуются немалым спросом, и их применяют для отопления не только жилых, но даже промышленных помещений. Попробуем разобраться, как выбрать конвекторный обогреватель, найдя оптимальную модель для дополнительного обогрева дома. Чтобы принять правильное решение, необходимо знать принцип работы подобного устройства.

Принцип работы

В основе работы электроконвекторов лежит естественная циркуляция воздушных потоков с разной температурой. Нагревательный элемент, как правило, располагается внутри компактного корпуса. На его поверхности имеются отверстия, обеспечивающие свободное движение воздуха. В отверстия на нижней и боковых поверхностях корпуса поступает холодный воздух. Прогреваясь за счет энергии нагревательного элемента, он выходит через отверстия на лицевой стороне обогревателя.

Такой принцип работы отличает конвекторы от других тепловых устройств, например, популярных масляных обогревателей, работающих за счет теплового излучения.

Обратите внимание! Так как нагрев с помощью конвекторов осуществляется за счет потоков воздуха, объем помещения прогревается значительно быстрее и равномернее по сравнению с использованием других электрообогревателей.

В качестве нагревательного элемента в электроконвекторах применяется ТЭН трубчатого типа, изготовленный из сплава, способного быстро нагреваться до заданной температуры. В результате после включения прибора в электросеть в помещении становится тепло в течение 30–60 минут в зависимости от исходной температуры.

Использование естественной конвекции позволило добиться очень высокого КПД обогревателей этого типа — до 90%. Увеличение КПД обеспечивается за счет того, что тепло сразу отдается в помещение. Не требуется нагрева теплоносителя или радиатора, как при использовании все тех же масляных моделей.

Развенчивая мифы

За время своего существования на рынке нагревательных приборов электроконвекторы успели обрасти немалым количеством мифов. Один из них заключается в том, что ТЭН прибора, якобы, способен сжигать кислород в помещении. На практике все обстоит совершенно иначе. ТЭНы изготавливаются из специальных сплавов. Они не прогреваются выше 60 градусов, поэтому ни о каком выгорании кислорода не может быть и речи.

Поток теплого и холодного воздуха

Низкая рабочая температура обеспечила конвекторам еще одно преимущество — возможность установки абсолютно в любом месте помещения. Прибор пожаробезопасен, так что его можно располагать даже на деревянной стене, не опасаясь возгорания из-за нагревания ТЭНа.

Мы говорим о высокой эффективности конвекторов, в то время как ТЭН имеет низкую рабочую температуру. За счет чего в таком случае осуществляется обогрев воздуха? По сравнению с другими моделями электрообогревателей в конвекторах устанавливаются ТЭНы с большой рабочей площадью. В результате даже при низкой температуре они эффективно обогревают помещение. В зависимости от мощности одного электроконвектора может быть достаточно для обогрева комнаты до 30 кв. метров площадью.

О других полезностях

Конвекторы имеют и другие полезные «фишки». В первую очередь, это термостаты. Они устанавливаются даже в недорогих моделях. Основная задача термостата — регулирование температуры на заданном уровне. Наиболее точную регулировку обеспечивают модели с электронными термостатами. На простых бюджетных устройствах, как правило, устанавливаются менее точные механические датчики.

Для бытовых условий вполне достаточно моделей с механическим устройством, так как здесь нет необходимости в поддержании температуры с максимально точными параметрами. Термостат, выставленный на наибольшую мощность, позволит быстро прогреть даже очень холодное помещение, после чего температуру можно убавить.

3 режима нагрева

Модели с электронными термостатами лучше выбирать для помещений, где принципиально важно поддержание температуры на определенном уровне. В этом случае датчик будет автоматически соблюдать необходимый температурный режим, не требуя вмешательства человека.

Переключатель подачи напряжения — еще одно интересное дополнение к конструкции конвекторов. Высокомощные модели могут иметь несколько ТЭНов, и переключатель позволяет выбирать количество и мощность нагревательных элементов, задействованных в конкретный момент. Примерно той же цели служат независимые выключатели для ТЭНов. Такие модели имеют важное преимущество. В случае выхода из строя одного из ТЭНов исправные способны работать дальше. В моделях со ступенчатым переключателем перегорание одного нагревательного элемента приведет к тому, что обогреватель перестанет функционировать.

Безопасность работы

Пожаробезопасность электроконвекторов обеспечивается за счет низкой рабочей температуры нагревательных элементов. Тем не менее, при установке прибора следует позаботиться о дополнительных мерах безопасности. Например, при напольном монтаже сохраняется вероятность опрокидывания агрегата. Для минимизации этого риска большинство моделей оснащается дополнительными датчиками, отключающими электропитание в случае опрокидывания прибора.

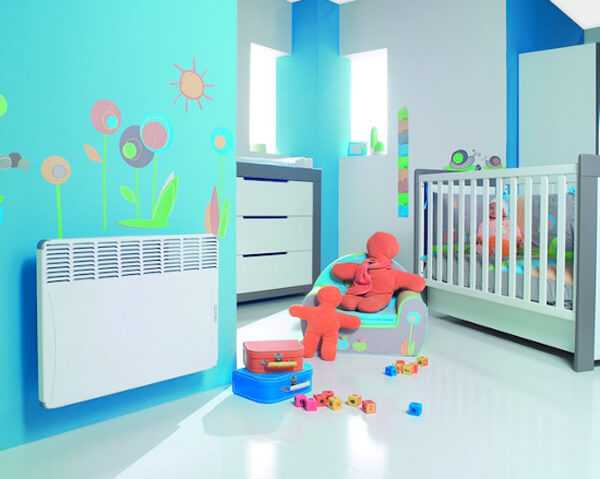

Безопасно для размещения в детской комнате

Принцип работы датчика заключается в том, что контакты остаются замкнутыми только при нахождении конвектора в вертикальном положении. При замкнутых контактах ТЭН получает энергию, и прибор работает. В случае любого отклонения обогревателя от вертикального положения датчик размыкает цепь, и ТЭН перестает нагреваться.

Также нельзя забывать, что обогреватели конвекторного типа могут нормально работать только при наличии необходимой конвекции воздуха. Закрытые отверстия препятствуют такой циркуляции, в результате чего обогреватель перестает работать в нормальном режиме и даже может полностью выйти из строя. Чтобы не допустить подобных ситуаций, отверстия устройства должны быть всегда открытыми.

Преимущества конвекторов

По сравнению с другими обогревательными приборами конвекторы обладают целым рядом преимуществ:

Экономичность. ТЭН имеет низкую рабочую температуру, что минимизирует энергопотребление.
Безопасность. Низкая рабочая температура ТЭНов делает прибор пожаробезопасным, а дополнительные системы автоматики уменьшают любые другие риски, возникающие при работе электроприборов.
Красивый дизайн. Конвекторы компактны, удобны, легко вписываются в интерьер и имеют разнообразные способы монтажа — настенный или напольный.
Простота монтажа. В отличие от других электронагревательных приборов конвектор не требует никакой специальной подготовки от человека, выполняющего его установку. Прибор достаточно разместить на полу или закрепить на поверхности стены.
Различные режимы работы и возможность точного регулирования температурных показателей.
Отсутствие во время работы неприятного запаха и шума.
Обеспечение постоянной циркуляции воздуха в помещении.
Быстрый и равномерный прогрев за минимальное время.

Виды конвекторов

Все представленные на рынке модели можно разделить на два вида — жидкостные и сухие. Жидкостные агрегаты отличаются погружным ТЭНом. Так как тепло от нагревательного элемента сначала передается жидкости, радиаторы имеют достаточно большие размеры. Они могут применяться даже в качестве постоянного источника отопления. В быту чаще используются сухие электроконвекторы как дополнительный источник обогрева.

При условии правильного выбора вида и модели электроконвектора можно создать оптимальный температурный режим в доме. Приборы могут устанавливаться в любых помещениях, включая ванные комнаты и кухни, отличающиеся повышенной влажностью.

Заключение

Принцип работы конвекторного обогревателя, построенный на основе естественной циркуляции воздуха, обеспечил основные преимущества этих агрегатов. Они отлично подходят в качестве единственного или дополнительного источника тепла, могут применяться для обогрева помещений любых типов, включая те, где необходимо поддержание постоянного температурного режима.

47. Устройство и принцип работы конвектора.

Конвектор – устройство обогрева, отдающее большую часть своей энергии с помощью конвекции. Доля конвективного тепла у него достигает 80 %, остальное тепло передается в окружающую среду за счет теплопроводности и излучения. В этом электрический конвектор и стальной конвектор системы водяного отопления похожи. Какой же принцип работы электрического конвектора и как он устроен?

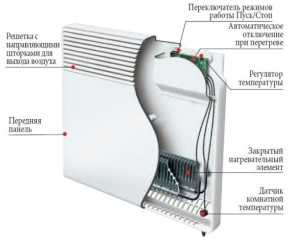

Устройство конвектора

Основными частями электрического конвектора являются электронагревательный элемент и кожух. В качестве электронагревательного элемента чаще всего выступает оребренный ТЭН (трубчатый электронагреватель). Оребрение в виде платин служит для увеличения поверхности нагревателя, что снижает температуру его поверхности, продлевая тем самым срок службы устройства. Некоторые производители в качестве электрических нагревателей используют керамические и металлокерамические элементы, а также гибкий нагревательный провод.

Нагревательный элемент располагается в нижней части кожуха. Для пассивных конвекторов кожух должен быть достаточно высоким – 200-400 мм – для создания достаточной подъемной силы. У вентиляторных приборов кожух может иметь меньшую высоту – вентилятор создает достаточную разность плотностей между входом и выходом конвектора. В верхней и нижней частях кожуха имеются окна для захода и выхода воздуха. Для эргономичности окна закрываются решетками. Обычно конструкция конвектора предусматривает электрическую развязку кожуха и нагревательного элемента – для обеспечения безопасности. Поэтому даже устального конвектора корпус можно не заземлять.

Также конвектор может содержать дополнительные элементы. Вентилятор позволяет обеспечить работу конвектора на высоких мощностях, превышающих мощности пассивного устройства в 4-5 раз. Воздушный поток, проходящий через нагревательный элемент с высокой скоростью, интенсифицирует теплообмен, за счет чего достигается низкая температура поверхности нагревателя.

Термостат или программатор позволяет задавать мощность конвектора с помощью измерения температуры окружающего воздуха либо без измерения – путем установки необходимой мощности обогрева вручную. Также стальной конвектор может содержать аварийные датчики, предназначенные для защиты от перегрева и предотвращения пожара. Зачастую они встраиваются в термостат. Напольные конвекторы могут иметь колесики – для удобства передвижения. Настенные приборы на тыльной стороне кожуха имеют кронштейны – для удобства монтажа конвекторов .

Принцип работы конвектора

Принцип работы конвектора следующий: при включении нагревательного элемента в нижнее окно кожуха начинает поступать холодный воздух, находящийся на уровне пола. Проходя через нагревательный элемент, воздух нагревается – происходит теплообмен. В результате плотность воздуха увеличивается, теплый воздух поднимается и выходит через верхнее окно, обогревая помещение. По тому же принципу работают и конвекторы с вентилятором.

48. Устройство и принцип работы тепловентилятора.

Современные тепловентиляторы дольно компактны и легки в установке. Обогреватель легко впишется в любой интерьер. Для того, чтобы расширить дизайнерам возможности размещения мебели в помещении, производители предоставили на выбор напольные, настенные и настольные тепловые вентиляторы.

Тепловентилятор может быть полезен не только в лютые морозы. Помимо своей прямой функции, прибор может выступать в качестве обычного вентилятора знойным летом.

Нагревательный элемент при работе сжигает кислород и загрязняет воздух элементами горения. Для того, чтобы исправить этот существенный недостаток, производители обогревателей снабжают приборы увлажнителями воздуха. Благодаря этому в помещении сохраняется благоприятный микроклимат.

Современные приборы позволяют регулировать затраты электроэнергии при работе теплового вентилятора.

Тепловентиляторы обеспечивают высокую теплоотдачу и быс-

трый прогрев при низких затратах. В сравнении с другими

способами обогрева, тепловентиляторы имеют самую низкую

себестоимость стационарной мощности обогрева и, таким

образом, хорошо подходят для общественных помещений.

Стационарные тепловентиляторы очень часто устанавливают-

ся в промышленные и складские помещения. Они могут уста-

навливаться в качестве вспомогательной системы обогрева

в помещениях для поддержания комфортной температуры в

особенно холодные дни. Большие переносные тепловые пушки

главным образом используются на строительных площадках и

для осушения/Высокая эффективность тепловентиляторов обуславливается

их степенью теплоотдачи (hc

). Высокий показатель степени

теплоотдачи отражает высокую скорость передачи энергии

K). Степень теплоотдачи между нагревателем и прину-

дительно обдуваемым воздухом (принудительная конвекция) в

38 раз превосходит степень теплоотдачи нагревателя, распо-

ложенного в статичном воздухе (естественная конвекция) [1].

Это означает, что при заданной теплоотдаче площадь нагрева-

тельного элемента может быть уменьшена до 1/8 от площади

обыкновенного электрического конвектора. Кроме того, тепло-

вентилятор создаёт принудительную циркуляцию подогретого

воздуха. Тепловентиляторы предназначены для применения в комнатах

с невысокими потолками (менее 5 метров), потому что нагре-

тый воздух имеет свойство подниматься вверх над рабочей

зоной. Стационарный тепловентилятор может подсоединяться

к смесительной камере для организации подачи возду-

ха извне помещения, а также смешивания наружного и

49. Устройство и принцип работы камина.

КАМИ́Н — открытая комнатная печь, возникшая как усовершенствование открытого очага. Размещается в нише капитальной стены или пристраивается к ней. К. включает топливник, изнутри облицованный огнеупорным кирпичом или чугунными плитами, и (ниже топливника) под, на к-ром лежит топливо.

принцип работы любого камина основан на преобразовании энергии в результате сгорания топлива и передаче тепла в помещение конвекционным способом. Процесс горения поддерживается за счет кислорода, поступающего вместе с воздухом в топливник камина. В результате этого боковые » и задняя стенка топливника нагреваются от энергии пламени и излучают большое количество тепла. При этом значительная часть горячих газов уходит в трубу, снижая КПД камина. Для частичного использования этого тепла разработана конструкция камина, вырабатывающая теплый воздух. В этом камине холодные потоки засасываются, проходят в полости вокруг топки и, нагреваясь, выходят в помещение через специальные решетки. Топка камина углем возможна при наличии мощной колосниковой решетки, чтобы в зону горения снизу поступал воздух. Уголь укладывают рыхлым слоем толщиной 5-6 см на разгоревшиеся дрова. Камин состоит из топливника и дымовой трубы без дымоходов (оборотов). Внутри камина делают согнутый в виде колена газовый порог (перевал, выступ, козырек, зуб), который препятствует вылетанию искр из трубы, не допускает перепада воздушных потоков, приводящих к дымлению камина, и попадания дождевой или снеговой воды. Газовый порог у камина бывает ровным и лоткообразным. Часто на нем устанавливают противень, а против него чистку, закрываемую герметической дверкой. Ширина газового порога камина должна равняться ширине трубы, а его выступ быть на одной прямой с передней стенкой (на чертеже показано пунктиром) или даже шире на 10—20 мм, что дает возможность полностью задерживать спадающую сажу. Если ширина порога уже, то он не будет ее задерживать. При любых конструкциях газового порога камина он не должен сужать трубу, чем предупреждается дымление. Тяга дымовых газов в камине слабая, поэтому над некоторыми каминами устраивают колпаки или шахты, в которых предварительно собирается дым и из шахты он постепенно выходит по трубе наружу. Труба у неработающего камина всегда должна быть закрыта задвижкой или барабаном (поворотной задвижкой). Это предохраняет камин от быстрого охлаждения.

Бытовой конвектор: принцип работы и монтаж

В процессе обустройства жилого помещения всеми удобствами очень важно заранее продумать всю систему отопления, так как именно от качества ее работы во многом будет зависеть комфорт проживания и благоприятный микроклимат в нутрии дома. Поэтому отдельное внимание следует уделить такому современному и эффективному прибору, как отопительный конвектор, работающий от электричества, поскольку этот механизм позволит надежно и равномерно обогреть всю жилую постройку.

Основные отличия традиционного радиатора от конвектора

Стандартный обогреватель представляет собой аппарат, в конструкцию которого входит элемент нагрева, термостат, регулирующий температуру, а иногда еще и вентилятор. Основная функция такого устройства сводится к нагреву воздуха в помещении, при этом тепло не может распределяться равномерно. Такой недорогой и удобный вариант отопительного прибора станет хорошим элементом для нагрева небольшого по площади помещения.

Чтобы понять, как работает конвектор, нужно отметить, что это оборудование может быть как напольным, так и настенным, а принцип работы конвектора отопления заключается в естественной конвекции воздуха, что и обусловлено названием этого аппарата.
Зачастую такие системы оборудованы специальными фиксаторами, с помощью которых установка конвекторов отопления может быть выполнена на полу. Форма конвекторов, как правило, является прямоугольной. Отвечая на вопрос, как устроен конвектор, следует отметить, что одним из ключевых элементов его конструкции выступает нагревательная часть, через которую проходит воздух и, нагреваясь, выходит наружу через верхнюю часть прибора.

Сравнивая масляный радиатор и бытовой конвектор, важно отметить, что тепло из радиатора выходит в виде излучения, а внутри конвектора образуется теплый поток воздуха, что позволяет быстро и, самое главное, эффективно прогреть все помещение (прочитайте: «Что выбрать конвектор или масляный радиатор «).

Достоинства бытовых конвекторов

К неоспоримым достоинствам конвекторов, используемых для отопления бытовых и хозяйственных помещений, можно отнести многие факторы, позволяющие надежно и эффективно обогреть нужную площадь.

Принцип работы конвектора основан не на применении привычных всем трубчатых электронагревателей (ТЭН), а на использовании особых функциональных частей, сконструированных при помощи особого сплава. Одного из достоинств такого способа устройства – помещение прогревается очень быстро, так как расхода энергии на разогрев самого аппарата нет. Кроме того, коэффициент производительности этих изделий является очень высоким и составляет более 90%.

Работа конвекторов проходит с минимальным шумом, эти устройства не сушат воздух в помещении и не пережигают кислород в большом количестве, как это делают стандартные радиаторы, благодаря чему в помещении создается благоприятный микроклимат, а экологические условия не нарушаются.

Современные образцы конвекторов отличаются высокими показателями надежности и безопасности, что очень важно ввиду того, что оборудование функционирует при помощи электричества. Так, инновационные механизмы обычно обладают самым высоким классом защиты, так как ни одна из их деталей никак не соприкасается с корпусом аппарата, а заземления для их работы обеспечивать совсем не нужно. Эксплуатировать такие устройства можно и вблизи воды, поскольку они надежно защищены от попадания внутрь в них влаги.

Не стоит переживать также в том случае, если в сети электричества периодически случаются перепады напряжения, так как конвекторы абсолютно нечувствительны к таким изменениям. Их естественное напряжение, при котором они свободно могут функционировать, варьируется от 150 до 242 В.
Использование инновационных технологий производства сделало возможным то, что нагрев корпуса самого конвектора не превышает показателя в 55°, благодаря чему такие механизмы можно размещать в абсолютно любых помещениях, включая детские комнаты, не опасаясь потенциального возгорания или перегрева оборудования.

Если говорить о максимальной температуре нагревательного элемента в процессе его работы, то этот показатель в современных конвекторах может быть разным и варьироваться в пределах от 60 до 700°. Безусловно, чем меньшим является этот параметр, тем лучше. Это связано с тем, что высокие температуры являются благоприятной средой для сжигания кислорода, что противоречит основным принципам работы конвектора.

Однако у бытовых конвекторов имеется один, но весьма существенный недостаток: расход электрической энергии для нормального функционирования оборудования является очень высоким. При этом на то, сколько кВт/ч потребляет стандартный механизм, влияет множество факторов (площадь помещения, наличие утепления, тип вмонтированных окон и пр.).

Для того чтобы правильно рассчитать мощность, при которой будет работать аппарат, требуется, в первую очередь, знать площадь конкретного помещения. При выполнении расчетов нелишним будет прибегнуть к помощи специалистов, способных не только помочь с подключением оборудования, но и готовых предоставить различные фото конвекторов и подробные видео по их правильному монтажу.

Где следует устанавливать конвектор

Определяясь с оптимальным местом для установки конвектора отопления, следует принять во внимание следующие рекомендации:

монтаж аппарата должен осуществляться непосредственно в той комнате, которую планируется обогревать;
категорически запрещено устанавливать оборудование в помещениях с большим количеством пыли и тех комнатах, огнеопасность в которых является повышенной;
благодаря классу защиты современных приборов этого типа их можно размещать в помещениях с высокой влажностью и вблизи воды, например, в ванной комнате, так как конвектор не подвержен порче в случае попадания на него влаги;
нельзя монтировать конвектор под электрической розеткой;
при установке оборудования нужно постараться избежать его размещения на месте сильных сквозняков, поскольку регулирование температуры в этом случае может быть нарушено;
особое внимание следует уделить отступам, которые необходимо соблюдать при монтаже конвектора вблизи любых поверхностей.

Процесс монтажа конвектора отопления

Задняя панель агрегата оснащена специальной крепежной рамой, которую требуется снять и прикрутить ее к поверхности стены при помощи четырех шурупов, используемых в качестве крепежных элементов. Не стоит забывать, что минимальное расстояние от передней части прибора до ближайшего к нему предмета должно составлять минимум 5 см.

Не менее важно отметить, что любые расчеты должны выполняться с учетом отступа от корпуса аппарата, а не его рамы фиксации. Эта рама имеет в своей основе несколько особых отверстий, предназначенных для установки кронштейнов из пластика, которые способны значительно облегчить уборку пыли с задней части корпуса конвектора.

Особые нормы эксплуатации конвекторов

В процессе использования этого отопительного оборудования важно обеспечить, ему нормальную работу, а добиться этого можно не только с помощью правильной установки системы, но и при соблюдении нижеописанных правил его эксплуатации:

верхнюю и нижнюю решетку конвектора необходимо чистить от пыли не реже двух раз в год, причем делать это можно как щеткой, так и обычным пылесосом. Конструкция прибора позволяет без труда добраться до важных функциональных частей и обеспечить им должный уход;
протирать корпус аппарата может либо сухой, либо смоченной в воде тряпкой, при этом совершенно не стоит использовать какие бы то ни было специальные моющие вещества.

Сравнение конвектора с системой электрокотла

Основное отличие между этими двумя вариантами отопления заключается в том, что мощность работы котла электрического типа является фиксированной, в то время как конвекторы оборудованы индивидуальным регулятором температуры, что позволяет изменять температуру в процессе их функционирования в зависимости от условий в помещении.

Интересное видео о принципе работы конвектора отопления:

Разница между конвекторной системой и системой электрокотла заключается еще и в том, что первый вариант без особых проблем можно сконструировать и подключить собственноручно, предварительно изучив нужные для этого фото- и видеоматериалы. Кроме того, обслуживания такой механизм практически не требует, что позволяет исключить вмешательство человека в его работу. Чтобы получить еще большую мощность, несколько конвекторов можно связать в единую систему, способную надежно служить на протяжении очень долгого времени.

Поэтому можно с уверенностью сказать, что отопление помещения посредством конвектора на сегодняшний день является едва ли не самым эффективным, безопасным и удобным.

Оставляйте отзывы:

Источники: http://gidotopleniya.ru/konvektory/konvektornyj-obogrevatel-princip-raboty-i-ustrojstvo-6959, http://www.studfiles.ru/preview/5275933/page:2/, http://teplospec.com/radiatory-batarei/bytovoy-konvektor-printsip-raboty-i-montazh.html

teplosten24.ru

преимущества и недостатки электрического устройства

Для обогрева помещений в жилых и административных зданиях зачастую применяются бытовые приборы, использующие принцип работы конвектора. Даже обычные радиаторы, установленные у каждого окна, частично работают по этому принципу. Благодаря ему воздушная среда комнаты прогревается очень быстро по сравнению с инфракрасным отоплением. Поэтому вопрос конвекционного обогрева заслуживает подробного рассмотрения.

Как функционирует конвективное отопление?

Явление конвекции представляет собой естественное движение воздушных масс, обладающих разной температурой. Чем сильнее нагревается воздух, тем больше снижается его плотность и удельная масса. Если внутри помещения разместить какой-нибудь источник тепла, подогревающий воздух в одном месте, то возникнет конвективное движение воздушных потоков. Причина в том, что более легкие газы стремятся подняться, будучи вытесненными тяжелым холодным воздухом.

В результате образуется круговорот воздушных масс, проходящих через источник тепла, за счет чего воздух в комнате очень быстро нагревается. Все предметы и поверхности получают тепло именно от нагретого воздуха, в чем и заключается принцип действия конвекционного отопления.

Источник тепла, приспособленный в первую очередь для нагрева воздушной среды, — это и есть конвектор.

Чтобы разобраться, чем конвектор отличается от обогревателей другого типа, нужно знать, каким путем может распространяться тепло от источников внутри помещения. Таких путей два:

конвекция;
инфракрасное излучение.

Как работает конвекция, уже понятно. Инфракрасное излучение испускает любая нагретая поверхность, его интенсивность зависит от температуры нагрева.

Чтобы создать ощутимый тепловой поток, поверхность должна иметь температуру 60°С и более, тогда от нее станут нагреваться другие предметы, но не воздух.

Каждый бытовой отопительный прибор распространяет тепло этими способами. Но устройство конвектора таково, что 90% энергии он отдает посредством конвекции и только 10% — излучением. Для сравнения: водяной отопительный радиатор передает порядка 50% тепла излучением, остальное — конвекцией.

Конструкция конвекционного обогревателя

Поскольку задачей конвектора является прогрев воздушной массы, его устройство предусматривает снижение лучистой составляющей до минимума. В состав прибора входят следующие основные элементы:

кожух с двумя проемами, расположенными сверху и снизу для прохода воздуха;
ребристый теплообменник;
нагревательный элемент.

В конструкции газового и электрического конвектора вдобавок присутствуют органы управления, контроля и автоматики. Теплообменник представляет собой множество пластин из меди или алюминия, надетых поверх нагревательного элемента. Он установлен внутри кожуха таким образом, чтобы воздушный поток, попадая через нижний проем, нагревался пластинами теплообменника и уходил наружу через верхнее отверстие. Кожух изготавливается из стали либо алюминия, окрашенного в необходимый цвет.

Во время работы конвектора его стенки не нагреваются до высокой температуры, что является большим преимуществом использования прибора в любых детских учреждениях. Дети никогда не обожгутся от прикосновения к наружным частям обогревателя, а до горячего теплообменника они добраться не смогут.

Недостаток конвектора состоит в медленном прогреве предметов и поверхностей. Если воздух внутри холодного помещения он подогреет довольно быстро, то для комфортного нагрева тех же кроватей потребуется около 12 часов.

Обратная проблема у инфракрасных обогревателей, которые слишком долго доводят до кондиции воздух, а предметы прогревают быстро.

Разновидности нагревателей

Конвекторы делятся на типы в зависимости от вида нагревательного элемента:

электрические;
газовые;
водяные.

В конструкции электрического конвектора источником тепла выступает ТЭН, вмонтированный в середину теплообменника. Он преобразует электрическую энергию в тепловую и передает ее пластинам, а те — проходящему воздуху.

В самых современных электронагревательных приборах традиционный ТЭН отсутствует, спираль из вольфрама или нихрома располагается прямо внутри теплообменника. Обогреватель, работающий от электричества, является самым эффективным, его КПД достигает 99%.

Работой электрического конвектора управляет автоматический термостат, поддерживающий установленную температуру воздуха в помещении. Он прекращает и возобновляет подачу электроэнергии к спирали по сигналам датчика температуры. В напольных моделях аппаратов установлен дополнительный датчик безопасности, фиксирующий положение корпуса. При случайном опрокидывании прибора датчик разорвет электрическую цепь и короткого замыкания, и пожара не произойдет.

В газовых конвекторах воздушный теплообменник подогревается горелкой, питающейся магистральным либо сжиженным газом. В нем также встроен термостат, а еще газовый клапан безопасности, реагирующий на затухание горелки, исчезновение тяги в дымоходе или снижение давления в трубе подачи горючего. Эти аппараты достаточно громоздки и нуждаются в подключении к дымоходу. За счет потерь тепла с уходящими газами КПД такого конвектора не превышает 85%.

Водяные конвекторы — самые простые и надежные агрегаты. Ребристый теплообменник в этом случае — просто труба с насаженными на нее пластинами. По трубе протекает теплоноситель с определенной температурой, подающийся от котельной установки, он и нагревает пластины. О КПД здесь говорить не приходится, поскольку сам агрегат тепло не производит, а в процессе передачи никуда его не теряет. Та часть тепловой энергии, которая не успела передаться воздуху помещения, возвращается вместе с теплоносителем в котел.

pikucha.ru

Обогреватель конвекторного типа: как правильно выбрать

Не знаете, как улучшить комфорт в доме, получить желанное тепло, избавиться от сырости стен? Нужен эффективный прибор, который выступит в роли дополнительного средства отопления? Устали от сквозняков? Люди рациональные, отдающие предпочтение удобным, функциональным и надежным решениям, выбирают обогреватель конвекторного типа. Это устройство легко решает все проблемы, выигрывая в сравнении с другими вариантами по одной или нескольким характеристикам.

Принцип работы конвекторного обогревателя

Выбирая тот или иной отопительный прибор конвекторного типа, полезно знать, по какому принципу он работает. Главная идея, заложенная в конструкции установки, — использование естественной тепловой конвекции воздуха. В общем случае принцип работы выглядит так:

при подаче напряжения, прохождении теплоносителя, в результате сгорании топлива основной тепловыделяющий элемент нагревается;
воздух с большой температурой поднимается вверх внутри корпуса прибора;
наружные массы воздуха поступают в конвектор через отверстия в нижней части корпуса.

При такой механике работы образуется масса положительных свойств, которыми обладает конвектор. Это образование воздушной завесы, безопасность использования (нагревательная зона скрыта внутри корпуса), доступность нескольких типов энергоносителя.

Критерии выбора

Хотя конвекторы хороши, выбирать их для квартиры или дома следует, ориентируясь сразу на несколько показателей работы прибора. Среди них как мощность отдачи тепла, так и габариты и тип конструкции.

Есть модели, которые используются в достаточно узкой области, показывая результаты, недоступные для других решений. Присутствуют на рынке и достаточно стандартные приборы, похожие на масляные или инфракрасные источники тепла. Рассмотрим подробно, как выбрать конвекторный обогреватель.

Тип нагревательного элемента

Сегодня на рынке можно купить конвектор для дома, у которого в качестве основного нагревательного элемента применяется:

Пластина из слюды или другого стойкого к высокой температуре диэлектрика, на которую намотана проволока из нихрома или другого сплава с высоким сопротивлением. Такое решение называется игольчатым (ленточным) элементом, считается устаревшим. Основной недостаток прибора с данной механикой нагрева — сжигание пыли, которую неизбежно содержит воздух в помещении. В результате не только образуются неприятные запахи, но и снижается срок службы тепловыделяющего элемента.
Нагревательный элемент на базе ТЭНа. Это удобное, долговечное решение, обладающее хорошими показателями эффективности. Для ускорения теплопередачи на трубке ТЭНа располагают структуру из металлических ребер. В более современных решениях предлагается так называемый диффузор, представляющий собой систему перегородок в форме трубки или параллелепипеда, где воздух вынужден проходить по длинному пути.
Монолитный нагреватель, спеченный кварцевый песок с некоторыми добавками. В зависимости от состава смеси (в нее могут входить полимеры), элемент конструкции характеризуется большей или меньшей массой. Внутри каменного монолита находится ТЭН. Такое решение считается самым защищенным, надежным. Оно было впервые предложено компанией Электролюкс, имеющей большой опыт работы с защищенными стеклом ТЭНами и спиральными нагревателями.
Термоизлучающая каталитическая решетка. Используется в конвекторах, источником энергии которых выступает горючий газ или жидкое топливо. При работе такого прибора не образуется пламени. Присутствие тех или иных добавок в составе керамики, из которой состоит каталитический нагреватель, позволяет добиться так называемого безогневого, медленного сгорания. В ходе такого процесса выделяется огромное количество тепла.

Последний из типов нагревательных элементов очень предпочтителен, если выбирается конвектор для дачи. Прибор будет эффективен не только внутри помещения. Можно выбрать модель, мощность которой будет достаточна для отопления беседки или веранды.

Рассчитываем необходимую мощность

Существует две методики расчета достаточной мощности прибора в соответствии с показателями помещения, которое он будет отапливать. Характеристики конвектора по первой схеме рассчитываются просто: площадь в квадратный метр потребует 100 Ватт выделения тепла. При этом принимается, что высота потолков стандартна для квартиры и составляет от 2.5 до 3 метров, а качество утепления жилья соответствует отраслевым стандартам СНиП.

Вторая методика несколько сложнее. В расчет принимается высота потолков и тип отопления (основное или дополнительное). Мощность прибора определяется следующим образом:

рассчитывается объем комнаты путем умножения площади пола на высоту потолков;
если конвектор будет выступать как основное средство отопления, на обогрев кубометра помещения потребуется 40-45 Ватт тепловыделения;
в варианте, когда требуется получить только дополнительный источник тепла, на один кубометр комнаты выделяется 25 Ватт выделения теплоты конвектора.

В общем случае комнату с потолками в 3 метра, площадью пола в 20 квадратов способен обогреть один прибор мощностью в 2400-2700 Ватт. Это цифра по второй методике. Первый способ расчета при этом показывает 2000 Ватт.

Тактика, как правильно выбрать конвекторный обогреватель, выглядит просто. Если помещение утеплено, в нем нет сквозняков — можно остановиться на приборе мощностью в 2000 Ватт. В случаях, когда присутствует сырость или потери тепла, лучше предпочесть модель с максимально рассчитанным показателем тепловыделения.

В нашей статье вы можете более подробно узнать как рассчитать мощность обогревателя и на основе этих данных сделать правильный выбор.

Способ установки, габариты

Однозначно описать, какими габаритами обладает типичный конвектор, просто невозможно. Первая причина в наличии различных исполнений и методик установки. На массовом рынке предлагаются:

конвекторы напольные;
монтируемые на стену;
располагаемые в виде плинтуса по всему периметру комнаты;
устанавливаемые внутри пола.

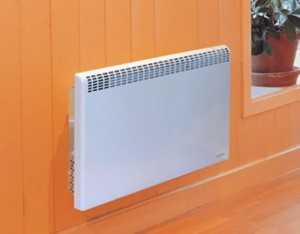

Можно купить настенный конвектор, который выглядит как вертикальное панно. Есть небольшие изделия, которые устанавливаются на подоконник внутри пространства оконного проема. Поэтому выбор габаритов конвекторов очень широк и нет никаких трудностей в приобретении изделия, которое будет удобно и при этом функционально и эффективно.

Самый популярный у потребителей — напольный вариант. Такой конвектор удобен в качестве средства дополнительного отопления, может легко перемещаться, безопасен.

Какой лучше: масляный или конвекторный

В начале статьи было упомянуто, что конвекторы выигрывают у каждого из распространенных решений по одной или нескольким характеристикам. Устроим состязание между классическим масляным обогревателем и современным конвекционным прибором.

Количество выделяемого тепла у обоих классов устройств одинаково при приблизительно равной потребляемой мощности. Но при этом конвектор образует более интенсивную воздушную завесу для защиты от сквозняков. При этом прогрев помещения быстрее. Даже с вентилятором масляный обогреватель не способен гарантировать ту же скорость достижения комфорта, поскольку требуется больше времени на разогрев теплоносителя.
Безопасность конвектора выше. Здесь все тепловыделяющие элементы находятся внутри корпуса, их нельзя коснуться, наружу прибора выходит только горячий воздух.
Удобство пользования конвектором, если рассматривать напольный вариант, — выше. Конструкция легче, в ней нет тяжелого объема масла.
По количеству доступных исполнений снова выигрывает конвектор. Нельзя приобрести масляный обогреватель внутрипольного или плинтусного класса. Недоступны и решения в виде небольших блоков, устанавливаемых на подоконник.

Можно отметить области, где сравнение, кто лучше — конвектор или масляный обогреватель — показывает почти равные результаты. Оба решения показывают приблизительно одинаковые показатели потребления энергоносителей, предлагают практически одинаковый комфорт при настенной установке. Во всех других областях выигрывает конвектор.

На заметку домашним мастерам. В качестве теплоносителя в жидкостных конвекторах плинтусного типа, а также внутрипольного может с успехом применяться масло. Такой заполнитель контура не замерзнет, поэтому можно оснастить дачу морозостойким решением, которое будет быстро давать тепло, если семья приехала, например, отметить Новый Год.

Какой лучше: инфракрасный или конвекторный

Рассматривая, какой конвекторный обогреватель лучше, невозможно не сравнить их с популярными сегодня инфракрасными установками.

Уровень безопасности конвектора выше. Он не действует прямым излучением, возле него можно располагать предметы, поскольку температура воздуха на выходе стабильна и достаточно низка.
Инфракрасный нагреватель проигрывает в вариантах исполнения. Нет внутрипольных моделей, невозможно найти изделия этого класса в формате теплого плинтуса.
По сложности установки инфракрасный обогреватель на газу, например, от бренда Ballu проигрывает конвекторным решениям. Последние не нужно подвешивать под потолок, выдерживая четкое расстояние во избежание возгорания. Легче прокладка трассы подачи топлива.
Конвектор греет всю комнату, формируя тепловые завесы и повышая температуру во всем объеме помещения. Такого функционала у инфракрасного нагревателя попросту нет. Он светит подобно прожектору, нагревая предметы, которые неравномерно поглощают и отдают тепло.
Инфракрасный обогреватель способен создавать дискомфорт, будучи направленным на человека с близкого расстояния. Конвектор не имеет такого недостатка.

Как видно по честным перечислениям известных особенностей и их прямому сравнению, конвектор выигрывает и у инфракрасных решений. Но не стоит думать, что этот вариант прибора всегда на вершине рейтинга предпочтений. Существуют узкие сегменты, где по причине низкой цены или повышенного удобства использования могут выиграть масляные или инфракрасные отопительные устройства.

Конвекторные обогреватели — плюсы и минусы

Чтобы сразу развенчать все мифы, касающиеся особенностей использования конвектора, сразу устроим их краткое, тезисное развенчание.

Прибор потребляет много энергии. Это не так. Конвектор с терморегулятором способен функционировать в стабильном режиме, поддерживая определенные показатели разогрева тепловыделяющей зоны. Доступность внешних датчиков позволяет еще больше снизить счета за энергоноситель.
Конвектор трещит и шумит. Это можно сказать только о дешевых решениях, где применяется игольчатый нагреватель. Треск и шум наблюдается только в крайне влажных или пыльных помещениях. Современная модель конвектора с монолитным нагревателем работает бесшумно даже в ванной. Чтобы наслаждаться тишиной, нужно просто внимательно выбирать устройство обогревателя в соответствии с будущими условиями его эксплуатации.
Масляные, инфракрасные обогреватели, конвекторы — все работают на разной элементной базе. Это тоже неверно. У них разные способы отдачи тепла. В частности, компания Thermor выпускает все перечисленные классы приборов.

Теперь перейдем к перечню плюсов и минусов конвекторной тепловой установки. К несомненным достоинствам относится:

образование интенсивной воздушной завесы;
простота и безопасность эксплуатации;
наличие регуляции работы, в том числе при помощи внешних датчиков;
цена, которая формируется честно, на основании типа тепловыделяющего элемента;
эффективная, быстрая отдача тепла;
тихая работа;
КПД на уровне 95% для электрических решений.

К некоторым недостаткам, которые также способны выступать как критерии выбора, можно отнести особенности отдельных конструкционных типов конвекторов:

электрические спиральные, игольчатые, ленточные нагреватели постепенно выгорают, эффективность отдачи тепла снижается. Этого нельзя сказать о ТЭНах или монолитных тепловыделяющих блоках;
для газового конвектора потребуется отдельный дымоход сквозь стену и прокладка трассы подачи топлива. При этом общая эффективность отопления большого дома будет выше, а стоимость — ниже, если применить центральный отопительный котел;
внутрипольные конвекторы, а также решения формата «теплый плинтус» тем меньше эффективны, чем больше высота потолков. Для прогрева комнаты потребуется много времени, система может не справиться, если есть сквозняки или значительные потери тепла от, например, постоянно открываемой и закрываемой двери.

Однако достоинства, список которых гораздо внушительнее, перевешивают все минусы конвекторов разных типов. Это более понятно, если учесть, что приведенные недостатки являются скорее особенностями отдельных конструкций отопительного прибора.

Лучшие модели

Завершая рассказ о методике выбора и особенностях разных классов приборов, приведем несколько ярких представителей массового рынка. Сказать однозначно, какой фирмы конвекторный обогреватель лучше, невозможно. В каждом сегменте устройств есть свой лидер.

В области интересных решений для дома лидирует бренд Электролюкс. Модель Electrolux ECH/AG-2000MFR предназначена для обогрева комнаты площадью 25 квадратов, оснащена термостатом механического типа повышенной надежности, допускает сразу два вида монтажа (напольный или настенный). Предлагаются колесики, защита от перегрева, влаги, а также специальная система очистки воздуха от пыли. И при этом показатель, сколько потребляет электричества этот замечательный прибор, достаточно неожиданный. Всего 1000 Ватт в режиме стабильной отдачи тепла. На максимуме конвектор потребует от энергосети уже 2000 Ватт.

В сегменте хороших решений на газу лидирует бренд Hosseven. Линейка конвекторов HHS безопасна (закрытая камера сгорания), экономична (КПД до 86%), предлагаются устройства разной мощности, есть возможность настенного монтажа, а также расположение в произвольной точке. Для этого прибор комплектуется телескопическим или коаксиальным дымоходом. Старт розжига может производиться от одной батарейки АА, что неоценимо, если нужно организовать отопление на даче.

Среди внутрипольных водяных решений лидирует бренд EVA. Предлагаются конвекторы разных размеров, мощности, с удобной регулировкой и убираемой путем сматывания в рулон декоративной защитной решеткой. При этом приборы обладают повышенными показателями безопасности. Например, модель EVA KX.125.203.900 работает с давлением до 16 атм, при критичном показателе в 25. Допустимая температура циркулирующей жидкости — до 115 градусов.

Лидерство в сегменте конвекторов с монолитным нагревателем принадлежит брендам Электролюкс и Занусси. Интересно выглядит модель Electrolux ECH/AG21000EF. При мощности в 1000 Ватт на максимуме она способна обогреть комнату в 15 квадратов, есть защита от перегрева, два режима работы, регулировка температуры. Изделие легкое, перемещается на удобных колесиках. Допускается настенный монтаж.

Если среди представленных выше моделей ничего не выбрали, обязательно посмотрите наш рейтинг конвекторов.

tehnopanorama.ru

Принцип работы конвекторного обогревателя Nobo

На сегодняшний день самый простой и доступный способ быстро нагреть воздух в помещении – использовать электрический конвектор. Ежегодно выпускаются все новые и новые виды электрических отопительных приборов, но на сегодняшний день большое внимание уделяется совершенствованию работы электрических конвекторов или конвекторного обогревателя.

Изучим принцип работы конвекторного обогревателя. Конвекторы Nobo продвинулись дальше всех. Уже почти 100 лет Nobo занимается выпуском обогревателей, а в последнее годы они резко ушли вперед в этом направлении. На сегодняшний день конвекторы Nobo — это не только обогреватели с ручным управлением или встроенным таймером, это комплексная система удаленного управления всеми электрическими приборами через СМС-команды или через интернет.

Почти во всех обогревателях Nobo в нижней части корпуса имеются множество отверстий для свободного поступления холодного воздуха внутрь конвектора. Проходя внутри корпуса, холодный воздух подогревается от ТЭНа и горячий выходит вверх. Выход горячего воздуха может осуществляться непосредственно вверх через прорези в верхней части корпуса конвектора или вперед — через отверстия с направляющими в передней стенке корпуса обогревателя. В зависимости от назначения и места установки конвектора выбирается та или иная конструкция. При установке под окном или вдоль холодной стены стоит выбрать конвектор с верхним выходом воздуха. Для непосредственного нагрева воздуха в помещении отдается предпочтение моделям с фронтальным выходом воздуха. Подогретый воздух выходит из корпуса конвектора и поступает в помещение.

Конструкция ТЭНа

ТЭН и его конструкция, а также сам нагревательный элемент очень разнообразны и зависят от производителя. В качестве нагревательного элемента или спирали могут применяться: сталь, нихром, вольфрам. Именно вольфрам является наиболее эффективным и надежным материалом для выполнения функции накаливания. Точно узнать материал спирали можно только разобрав весь ТЭН и вынув саму спираль или обратить внимание на гарантийный срок работы всего конвектора. Если он составляет 10 и более лет, как Nobo, то спираль точно сделана из вольфрама. При других сроках гарантии стоит задуматься. Сам же ТЭН должен быть монолитный и все составляющие его должны быть из одного материала. В любом другом случае при нагреве и остывании различные линейные расширения приведут к перекосу и потрескиванию, что нарушит основное преимущество конвектора – бесшумная работа.

Регулировка температуры у конвектора

Стоит обратить внимание на принцип регулирования температуры и систему управления конвектором. Термостаты для регулирования температуры воздуха бывают механические и электронные. Термостатом можно выставлять или одну температуру, которую конвектор будет поддерживать все время, или более двух режимов. В последнем случае может быть ручной переключатель режимов или программируемый трафик почасовой работы конвектора. Программирование может осуществляться с помощью встроенного таймера или с применением дополнительных элементов управления, как у Nobo, через СМС-команды или интернет.

И последнее — это температурный режим работы всего конвектора. Чем выше температуры ТЭНа и корпуса конвектора, тем больше негативных последствий от работы конвектора. Это могут быть и ожоги, и осушение воздуха, и «сжигание кислорода». Конверторы Nobo, в сравнении с другими отопительными приборами, абсолютно безопасны. Температура задней стенки конвектора – 45 С, передней — 60 С и 88С только в месте выхода горячего воздуха, под конвектором — 25С, над конвектором на уровне подоконника — 60С.

www.noboinfo.ru

Что такое конвекторный обогреватель: принцип работы и виды

Для лучшей передачи тепловой энергии от источника нагрева воздуха в помещении необходима постоянная циркуляция. Эта функция есть у некоторых отопительных приборов, отличающихся от стандартных конструктивными и эксплуатационными качествами. Для анализа эффективности использования конвекторных обогревателей сначала необходимо выяснить специфику их функционирования.

Содержание статьи

Принцип работы нагревателей конверторного типа

Конвекция воздуха

В основе работы нагревателей этого типа лежит принцип циркуляции воздушных масс из-за разности температур. Т.е. нагретый воздух поднимается вверх, а после остывания опускается вниз.

Для практической реализации конструкция обогревателя должна состоять из следующих компонентов:

Источник тепловой энергии. Это могут быть электрические ТЭНы, трубопроводы с горячей водой или газовая горелка. Важно, чтобы их температура была выше, чем в помещении.
Воздушные каналы. Они формируются при соединении нагревательных элементов с корпусом конструкции. Вверху и внизу должны быть щели для поступления холодного и выхода горячего воздуха.

Особенностью конвекторов является источник тепловой энергии. Он определяет специфику конструкции и особенности эксплуатации. Немаловажным фактором считается корректный монтаж.

Совет

Для более эффективной работы обогревателей их рекомендуется устанавливать в той части стены, где наиболее большие тепловые потери. Чаще всего это оконные конструкции.

Виды обогревателей

Для организации по-настоящему эффективного отопления следует правильно подобрать конвекторный обогреватель. Выбор определяется типом системы теплоснабжения, характеристиками отапливаемого помещения и требуемым функционалом.

Определяющим параметром является номинальная мощность прибора. Она определяет количество тепловой энергии, передаваемой в помещение. Помимо этого следует учитывать такие характеристики обогревателя.

Вид используемого энергоносителя.
Степень конвекции воздуха. В некоторых моделях для улучшения этого показателя могут быть предусмотрены вентиляторы.
Функциональные особенности – возможность изменения степени нагрева, безопасность работы, ионизация и т.д.

Для полноценного анализа предложений на рынке рассмотрим основные типы конвекторных обогревателей.

Важно

При расчете тепловой мощности нужно учитывать не только тепловые потери в доме, но и минимальный температурный режим в регионе.

Электрические

Электрический нагреватель

В конструкции этих типов нагревательных приборов в качестве основного источника тепловой энергии предусмотрен электрический ТЭН (спираль, моноблок). Подавляющее большинство из них работает по принципу резистивного нагрева: трансформация электрической энергии в тепловую в результате прохождения тока через спираль (моноблок) с высоким показателем сопротивления.

Блок нагрева находится внутри конструкции. Для передачи тепловой энергии лицевой панели предусмотрены теплообменные пластины. Дополнительно в верхней и нижней части передней крышки расположены отверстия, которые и обеспечивают циркуляцию воздуха.

Для водяного отопления

Напольный водяной конвектор

У этих приборов для отопления источником тепла является нагретый теплоноситель. Он протекает по системе внутренних трубок, которые соединены с внешним корпусом с помощью теплообменников.

Существует несколько видов конвекторов для водяного отопления. Главным отличием является тип корпуса – цельный или секционный. Последний тип конструкции используется для производства биметаллических и алюминиевых радиаторов конвекторного типа. Стальные обогреватели имеют неразборной корпус. Это важно учитывать при выборе прибора по параметру мощности.

Газовые

Это наиболее эффективные и недорогие в эксплуатации модели тепловых конвекторов. Для получения тепла применяется газовая горелка, которая находится в отдельной камере. Она не имеет прямого контакта с воздухом в помещении.

Принцип работы газового конвектора

Для поддержания процесса горения в газовых конвекторах предусмотрен коаксиальный дымоход. Он проходит через наружную стену здания и через него поступает воздух в область горелки. Тепловая энергия передается через стальной или чугунный теплообменник. Он располагается за декоративно-защитной крышкой, которая и выполняет функции воздушного конвектора.

При выборе конвекторного обогревателя нужно помнить, что для эффективной работы любого нагревательного прибора необходимо правильно рассчитать его параметры. Только таким способом можно сделать эффективное и надежное отопление дома или квартиры.

dearhouse.ru
