Содержание

Устройство, правила и принцип работы поршневого компрессора

Этот тип компрессора берет за основу своей работы использование механического прибора поршневого типа с целью увеличения давления газа или жидкости посредством компрессии, то есть – уменьшения объема. Такие компрессоры используются чуть ли не во всех сферах жизни: химическая промышленность, медицина, автомобилестроение, холодильной технике, а также для бытовых и полупрофессиональных нужд.

Иногда при помощи поршневых компрессоров осушают воздух. Это связано с технологическими особенностями сжатия воздуха. Они отличаются:

  • Недорогой ценой по сравнению с остальными типами компрессоров;
  • Простым технологическим процессом их производства;
  • Легкостью в ремонте и доступностью деталей.

Какие бывают поршневые компрессоры

Поршневые компрессоры бывают нескольких типов, опишем их ниже.

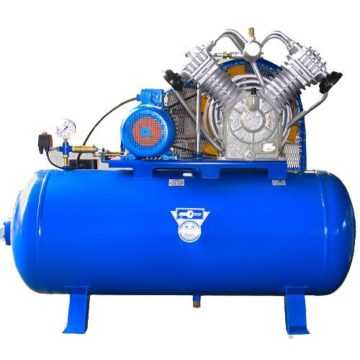

Воздушный

Едва ли не номер один в мире компрессорных установок, которые начал использовать человек – поршневой воздушный компрессор. Его популярность обусловлена простотой строения как механизма, так и принципа действия. Работа с ним также проста и не требует особых навыков. Его официальное название – компрессорная установка объемного сжатия.

За многие десятилетия его базовая конструкция не претерпела особых изменений. Это корпус из чугуна, а внутри него находится цилиндр. В механизме также есть собственно поршень, сделанный таким образом, чтобы оставался маленький зазор и два клапана. Каждый из них имеет свое назначение: один из них всасывающий, второй предназначен для питания.

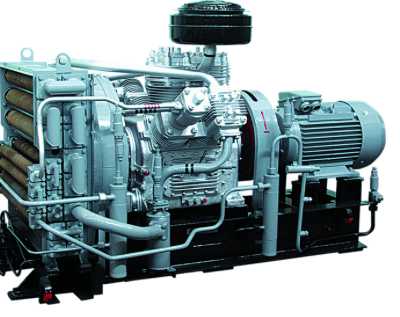

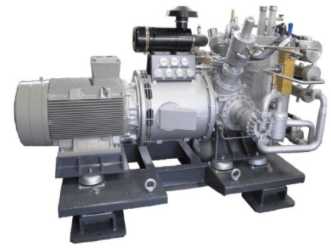

Судовой

Компрессоры с поршневой системой нередко применяются на больших двухтактных дизелях на судах. Их используют для наддува и продувки. Дело в том, что двухтактный дизель сам по себе не способен завестись и функционировать. Для полноценной работы ему нужна дополнительная подача воздуха, под давлением больше, чем атмосфера.

Присоединенный к мотору и работающий в такт с ним, поршневой компрессор подает дополнительные объемы воздуха.

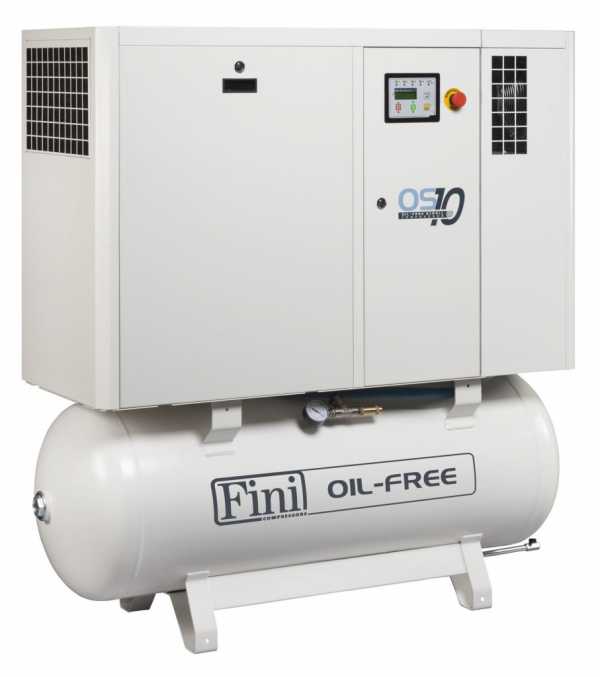

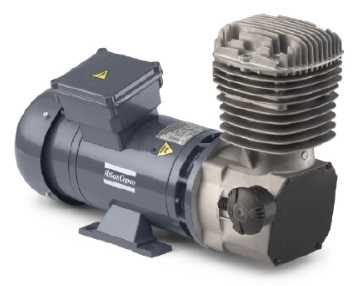

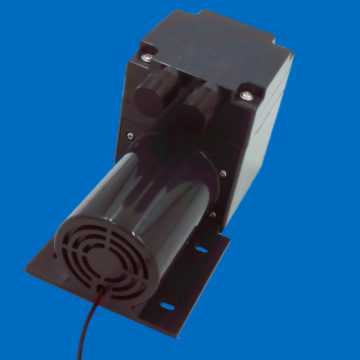

Безмасляный

Этот вид компрессора используют там, где необходима подача чистого, без примеси смазочных материалов, воздуха или другого газа. Этот воздух будет без следов масляной эмульсии. Это не означает, что устройство поршневого компрессора работает совсем без смазки, просто масло не пересекается с воздушными потоками. Под них обычно берут двигатель мощностью 1,1 кВт. Он имеет дополнительные позитивные характеристики:

  • Малый размер;
  • Не нуждается в частом обслуживании;
  • Возможна транспортировка и перемещение в любом положении.

Также на таких компрессорах устанавливают дополнительную очистку для лучшего качества воздуха.

Винтовой

Винтовой компрессор используют для снижения давления путем вращательных движений роторов. Это устройство изобрели в 30х годах. Отличается способностью работать в автоматическом режиме и экономичностью.

По сути своей, это устройство призвано преобразовывать электрическую энергию в энергию газа или простого воздуха. Это происходит посредством электродвигателя. Винтовой блок имеет конструкцию, состоящую из корпуса и двух больших винтов. Винты между собой не соприкасаются – между ними есть небольшой зазор, который просто уплотняется пленкой из масла. Собственно, принцип устройства состоит в том, что никакие узлы между собой не трутся.

Это также означает, что мелкий сор, если даже и попадет вовнутрь устройства, не повредит его, так как элементов, которые терлись бы, нет. Максимум, придется заменить масло. Еще один плюс – винтовой компрессор в разных скоростных режимах, то есть, существует возможность регулировать его производительность и тем самым экономить электроэнергию.

Как он работает

Вышеперечисленные виды компрессоров с поршневой системой имеют несколько разные принципы работы.

Воздушный

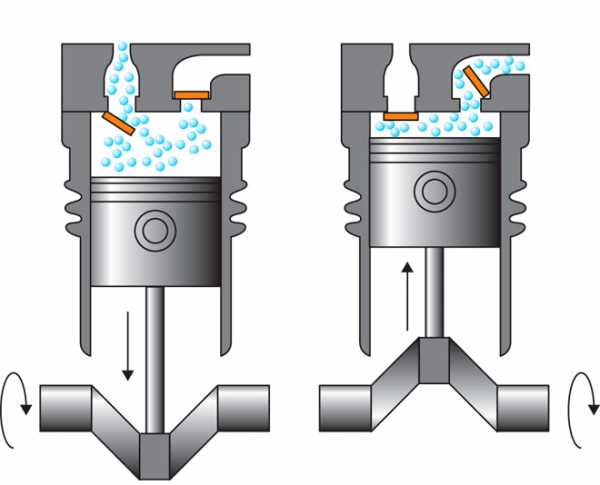

Принцип работы прост. Цикл его работы состоит всего на всего из двух движений поршня. Когда происходит поступательное движение, газ всасывается в рабочий цилиндр. Когда поршень совершает движение назад, газ сжимается, и происходит это в цилиндре. Таким образом, сила давления нарастает.

Пока это все совершается, всасывающий клапан закрывается, и к работе подключается клапан нагнетания. Он выталкивает сжатый газ в магистраль. Вот весь цикл работы воздушного поршневого компрессора. Как видно, схема действия несложная.

Судовой

Поршень компрессора имеет такой механизм привода, что движение компрессорного поршня синхронно к движению поршня дизеля. У судовых дизелей с таким приспособлением вращаются с совсем небольшой частотой. Как правило, она не превышает 180-200 об/мин. По этой причине компрессор достигает высокого значения КПД.

Интересно, что зачастую размеры обоих аппаратов схожи. Получается, что верхняя часть всего устройства направлена на работу двигателя внутреннего сгорания, а нижняя часть сжимает и нагнетает заряд в цилиндр и в мотор.

Безмасляный

Основные особенности безмасляного поршневого компрессора – чистота газа на выходе и немного меньший ресурс работы, чем у его собратьев. Название не означает, что узлы устройства без смазки. Просто она находится отдельно и в картер не заливается. Плюс, установлена дополнительная система очистки.

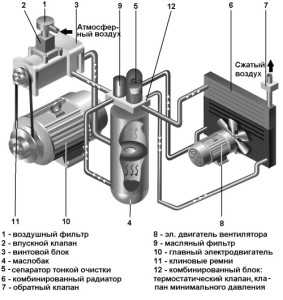

Винтовой

Воздух попадает в роторный механизм посредством клапана, проходя предварительную очистку. Потом воздух смешивается с маслом. Смесь направляется в емкость, где сжимается. Параллельно выполняются такие цели, как устранение зазоров между винтами и стенками корпуса.

Это делает появление протечек практически невозможным даже при том, что оба ротора не соприкасаются и, плюс ко всему, отводит тепло, появившееся при сжатии. Смесь, уже сжатая, направляется в маслоотделитель, где, собственно, и разделяется на смазочный материал и воздух. Масло, после прохождения сквозь фильтр и охлаждения, течет обратно в блок. Воздух тоже охлаждается и выводится из компрессора.

Принцип работы поршневых компрессоров показан на видео

За и против

Аппараты имеют несколько заметных минусов:

  1. Принцип работы вышеописанных устройств, кроме винтового, таит в себе один минус. Сжатый воздух или другой газ выходят из аппарата в виде импульсов, а не ровным потоком. Чтобы предотвратить это ненужное явление, используют дополнительный компонент, который называется ресивер. Ресивер сглаживает пульсацию, а также выравнивает давление газа.
  2. При работе поршневой компрессор создает много шума. Это происходит из-за особенностей его строения. Не шумят только установки, где положение цилиндров оппозитное.
  3. Также аппараты сильно вибрируют. Если у них большие габариты, приходится помещать их на прочный фундамент из бетона.

Но существует и множество положительных моментов:

  1. Легко ремонтируются.
  2. Просты в использовании.
  3. Могут иметь совсем небольшие габариты.
  4. Многофункциональны – используются практически во всех сферах жизни.

Правила устройства и безопасной эксплуатации поршневых компрессоров

Самые важные из правил безопасности при работе с поршневыми компрессорами. Нужно проводить постоянное наблюдение за тем, чтобы герметичность сборочных единиц была соблюдена, при том абсолютно всех единиц. Особенное внимание следует уделять тем сборочным элементам, которые вынуждены переносить сильное давление.

Каждую смену необходимо осматривать предохранительные клапаны, и приборы, с помощью которых проводят замеры, а также и автоматику на предмет дефектов и неисправностей. Это важный принцип безопасности персонала и техники.

Вспоминать чистить фильтры для масла в системе смазочной циркуляции, равно как и приемную стенку насоса. Для этого нужно установить сроки, руководствуясь предписаниями в инструкции, но как минимум раз в 50 дней.

В видео рассказывается про эксплуатацию поршневого компрессора

Что делать при поломке?

  • Разорвался маслопровод – придется попотеть и исправить маслопровод.
  • Произошло повреждение перепускного клапана масляного насоса – чинить его нет смысла, надо купить новый.
  • Отсутствует масло – влить фильтрованное масло обязательно той же марки, что уже есть в картере.
  • Засорилась сетка, в функционал которой входит прием смазки в масляном насосе – как только компрессор остановится, приемную сетку нужно снять, почистить и установить назад.
  • При засорении фильтра для смазочных материалов его достаточно просто почистить.
  • Износились шатунные е подшипники – их надо подтянуть, если не получается, то заменить вкладыши. Нужно помнить, что их следует подогнать по валу.
  • В масло попала вода – придется заменить масло, затем в обязательном порядке просушить систему.

На видео показан один из случаев ремонта

Принцип работы поршневого компрессора достаточно прост даже для того, что бы его оператором был человек без специальной технической подготовки. Легко поддающиеся ремонту, они при этом имеют большой рабочий ресурс. Устройства используются повсеместно – начиная от научных лабораторий и медицины, заканчивая полупрофессиональным строительством.

И пока не придумано ничего лучшего, поршневые компрессоры остаются лидерами среди устройств, которые увеличивают давление газов и жидкостей.

generatorexperts.ru

Устройство, работа поршневого компрессора

В этой статье мы рассмотрим устройство и работу поршневого компрессора, который чаще всего применяется в пневматической системе автосервисов и шиномонтажей.

Что же такое компрессор? – по своему устройству это машина, предназначенная для сжатия и транспортировки газов с повышением давления на соотношение более чем 1,1. В наше время область применения и работа поршневых компрессоров очень широка, они необходимы на всех предприятиях, где в качестве источника энергии используют сжатый воздух. Компрессор можно встретить на заводах, газозаправочных станциях, автосервисах, медицинских учреждениях и даже мастерских по ремонту обуви.

На сегодняшний день наиболее распространенными типами устройств являются поршневые и винтовые компрессоры. Так как винтовые компрессоры имеют более высокую стоимость, то на небольших предприятиях, в том числе и СТО, широко применяются в работе поршневые компрессоры. Потребителями сжатого воздуха в автосервисе служат пневмогайковерты, пневмодрели, краскопульты, шиномонтажные станки, установки вакуумного отбора масла и т. д.

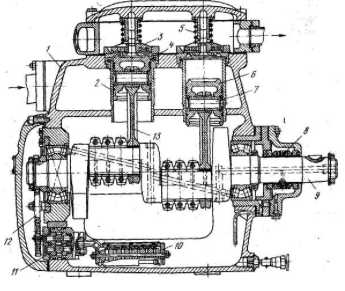

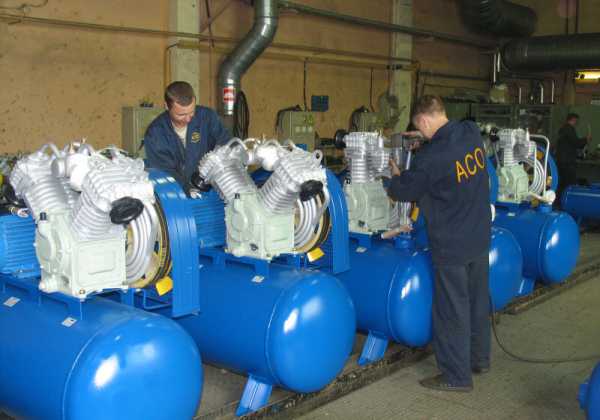

Устройство поршневого компрессора

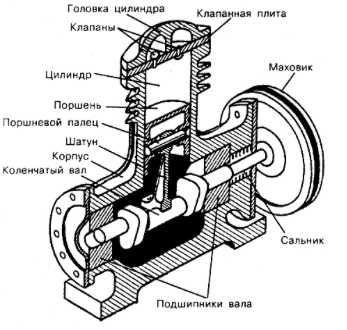

Основным элементом устройства поршневого компрессора является компрессорная головка (поршневой узел). Ее конструкция напоминает двигатель внутреннего сгорания. Она состоит из цилиндра, поршня, поршневых колец компрессора, шатуна, коленчатого вала, а также впускного и нагнетательного клапанов. В отличие от ДВС, клапаны в компрессоре представляют собой пластинку с пружиной и при работе поршневого компрессора приводятся в действие не принудительно, а от перепада давлений. Для смазки устройства поршневого компрессора, в частности трущихся деталей, в компрессорную головку заливают масло.

В случае если необходимо получить сжатый воздух высокой чистоты и без примесей масла (например, в медицинских учреждениях) применяют безмасляные компрессоры. В таком устройстве поршневого компрессора кольца выполнены с полимерных материалов, а для надежной работы поршневого компрессора применяют графитовую смазку.

Для достижения более высокой производительности поршневого компрессора компрессорные головки изготавливают с несколькими цилиндрами, которые могут иметь рядное, V-образное или оппозитное устройство.

В движение коленчатый вал приводится от электродвигателя, что обеспечивает работу поршневого компрессора. В зависимости от способа соединения с электродвигателем различают компрессоры поршневые с ременным и прямым приводом.

  1. При прямом приводе головка и двигатель расположены на одной оси и их валы в устройстве поршневого компрессора соединены напрямую.
  2. В компрессорах поршневых ременного типа привод головки и мотор расположены параллельно друг другу, а движение предается через ременную передачу. На шкиве привода головки установлены лопасти, которые обеспечивают охлаждение поршневого узла.

Другим важным элементом в устройстве и работе поршневого компрессора является ресивер, который представляет собой стальную емкость и предназначен для поддержания постоянного давления и равномерного расхода воздуха. В ресивере также установлен клапан для сброса давления в случае если будет превышено его допустимое значение.

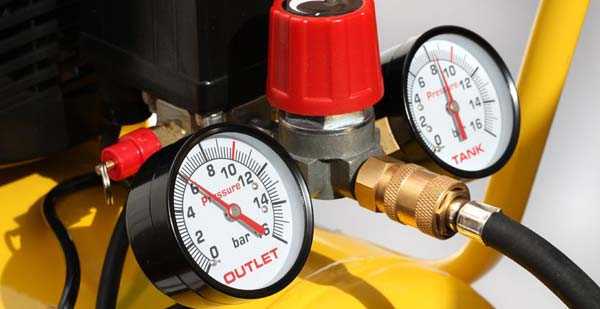

Для обеспечения работы поршневого компрессора в автоматическом режиме в устройстве поршневого компрессора находится прессостат (реле давления), который при достижении заданного давления размыкает контакты и останавливает двигатель, а при снижении давления ниже некоторого значения замыкает контакты и запускает компрессор.

Работа поршневого компрессора

Работа поршневого компрессора осуществляется по следующему принципу: при движении поршня вниз в цилиндре создается разрежение, в результате чего открывается впускной клапан. Так как в цилиндре давление ниже атмосферного, то через клапан поступает воздух. Для очистки поступающего воздуха в устройстве поршневого компрессора применяют фильтры. Во время движения поршня вверх при работе поршневого компрессора оба клапана закрыты. При сжатии воздуха возрастает давление в цилиндре и открывается нагнетательный клапан, через который воздух поступает в ресивер. Работающие по такому принципу поршневые компрессоры носят название одноступенчатых.

Одним из недостатков устройств поршневых одноступенчатых компрессоров является ограниченное рабочее давление. Работа поршневого компрессора данного типа возможна с повышением давления только до 10 атмосфер. Это объясняется тем, что при больших давлениях сильно возрастает температура в цилиндре и может загореться масло, которое используется для смазки деталей.

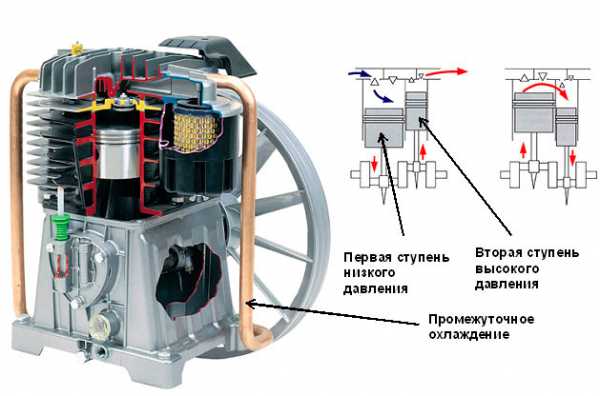

Для достижения более высоких давлений в работе поршневых компрессоров применяют многоступенчатый принцип, в котором воздух поочередно сжимается в каждой ступени до определенного значения, после чего охлаждается в холодильнике и подается в цилиндр следующей ступени, где сжимается до более высокого давления. В качестве холодильника в устройстве поршневого компрессора используют медную трубку с ребрами охлаждения.

Работа поршневых компрессоров на небольших предприятиях наиболее часто основывается на двухступенчатой установке с двумя цилиндрами. Цилиндр первой ступени, как правило, имеет больший диаметр чем второй.

При выборе поршневого компрессора необходимо в первую очередь учитывать характеристики потребителей сжатого воздуха. Ведь работа поршневого компрессора не должна быть постоянной. При правильном подборе компрессорной головки и ресивера время работы компрессора должно быть равным времени отдыха.

Стоит учесть, что все производители указывают на своих компрессорах производительность в л/мин только на входе. Так как при повышении давления нагнетания производительность снижается, то для того чтобы узнать ее значение на выходе нужно от указанных данных отнять 30 %.

info-parts.ru

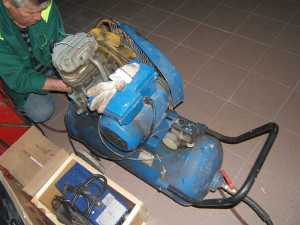

Ремонт компрессоров – свои проблемы решаем сами!

Предисловие

Такой практически безотказный помощник садоводов и дачников как воздушный компрессор тоже иногда выходит из строя. Но не стоит паниковать – после освоения теоретических азов основных неисправностей ремонт компрессоров осилит любой.

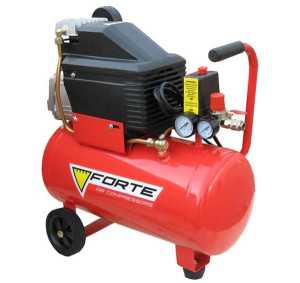

Назначение, принцип работы и устройство воздушного компрессора

Воздушный компрессор предназначен для подачи равномерной непрерывной струи воздуха, который предварительно сжат механизмами этого агрегата до определенного давления. Сжатый воздух применяется для приведения в действие разнообразного пневмоинструмента, а также в других целях.

Спектр возможностей использования бытового воздушного компрессора очень широкий:

  • он позволит отказаться от электрических инструментов, вместо которых можно будет приобрести более дешевые, надежные и безопасные пневматические: шуруповерт, дрель, гайковерт, отрезную машинку, ножницы и другие;
  • его можно использовать при работах на даче, в гараже, во дворе;
  • его можно применять для подкачки шин, покраски и побелки, продувки от мусора, обрезки кустарников и деревьев, обработки растений составами, предназначенными для борьбы с вредителями, а также выполнения других работ.

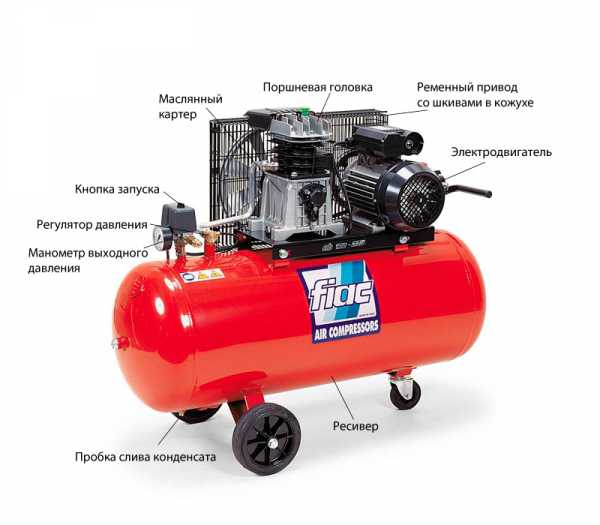

Минимальная базовая комплектация компрессора включает: нагнетатель (двигатель и механизм для сжатия воздуха) и емкость для накапливания сжатого газа (ресивер).

Все агрегаты отличаются только типом двигателя (электрический или внутреннего сгорания), его мощностью, объемом и рабочим давлением ресивера. Наиболее распространенные компрессоры – с электродвигателем.

Принцип действия компрессора: двигатель через ременную передачу и шкив приводит в действие механизм сжатия, который нагнетает воздух в ресивер (прочную стальную толстостенную емкость).

Внутри цилиндра механизма сжатия возвратно-поступательно двигается поршень. В головке цилиндра установлены перепускные клапаны. Когда поршень идет вниз, впускной клапан открывается, а выпускной закрывается – происходит забор воздуха. Когда поршень идет вверх, впускной закрывается, а открывается выпускной – воздух выталкивается в ресивер, где уплотняется до предусмотренного конструкцией компрессора давления.

Распространенные неисправности компрессоров

Конструкция бытовых компрессорных агрегатов более сложная, чем классическая, приведенная выше, и подразумевает наличие дополнительного оборудования, которое предназначено для обеспечения автоматической работы, а в каких-то моделях – увлажнения и осушения воздуха, а также других опций. Чем сложнее оборудование, тем труднее поиск неисправностей. Для самых распространенных бытовых компрессоров ниже приведены наиболее частые неисправности и методика их ликвидации своими руками.

Для облегчения локализации неисправностей их можно классифицировать по характерным проявлениям в работе воздушного компрессора:

  1. Не запускается нагнетатель.
  2. При запуске агрегата срабатывает термозащита или выбивает предохранительный автомат питающей сети.
  3. Двигатель гудит, но воздух не закачивается или слишком медленно наполняет ресивер.
  4. Периодически срабатывает термозащита.
  5. Агрегат работает с перебоями.
  6. При неработающем нагнетателе в баллоне ресивера снижается давление воздуха.
  7. Повышенная вибрация двигателя.
  8. Повышенная влажность нагнетаемого компрессором воздуха.
  9. Расход воздуха ниже нормы.

Далее описано как своими руками производить ремонт компрессоров при возникновении выше указанных неисправностей.

В первом случае – если двигатель не гудит и не запускается, то на нем нет питающего напряжения. Сначала вольтметром проверяем наличие напряжения в розетке и надежность соединения с ней вилки шнура компрессора. Когда контакт плохой, принимаем соответствующие меры. Если на входе компрессора 220 В, проверяем плавкие предохранители на его схеме. Сгоревшие заменяем на такие же и обязательно с тем же номиналом токовой нагрузки. Если предохранители повторно перегорают, то вероятно в электрической схеме устройства короткое замыкание и следует искать причину его возникновения.

Агрегат может не включаться из-за неисправного реле ресивера, контролирующего давление воздуха в нем, или если в реле произошел сбой выставленных настроек уровней. Чтобы проверить это, из баллона выпускают воздух и запускают нагнетатель: двигатель заработал – перенастраиваем реле, если нет – меняем неисправную деталь.

Еще двигатель не станет работать в случае срабатывания автоматической термозащиты от перегрузки. Она отключает питание обмотки электродвигателя при перегреве поршневой группы, чтобы ее не заклинило. Даем нагнетателю остыть в течении 15 минут, после чего производим повторный пуск.

Второй, третий, четвертый и пятый случаи проявления неисправностей

Причины возникновения второго случая и способы устранения неисправности своими руками:

  • Номинальная мощность установленного предохранителя (автомата) ниже рекомендуемой – проверяем соответствие автомата по допустимому току, при необходимости заменяем его на более мощный.
  • Перегрузка питающей сети – отключаем часть потребителей.
  • У компрессора вышел из строя перепускной клапан или стало некорректно функционировать реле напряжения – подключаем двигатель в обход реле: если он заработал, меняем реле. Вообще в данном случае лучше производить ремонт компрессоров в сервисном центре.

Третий случай происходит, когда двигатель не в состоянии осилить сопротивление прокручиванию вала и либо работает медленно, либо стоит и гудит. Причина может крыться в заниженном сетевом напряжении – проверяем его уровень в сети вольтметром (должно быть как минимум 220 В). Если напряжение в норме, то возможно в ресивере чрезмерно высокое давление, создающее большое сопротивление поршню при проталкивании воздуха. Производитель в таком случае рекомендует перевести автоматический переключатель «OFF-AUTO» на 15 с в положение «OFF», а затем снова установить его на «AUTO». Если ничего не изменилось, то скорее всего засорился контрольный (перепускной) клапан. Пробуем устранить: снимаем головку цилиндра и прочищаем каналы. Или неисправно реле ресивера, контролирующее давление воздуха – меняем реле либо сдаем на ремонт в сервисный центр.

Четвертый случай наблюдается при:

  • низком сетевом напряжении – измеряем вольтметром, должно быть не ниже минимального рекомендуемого производителем;

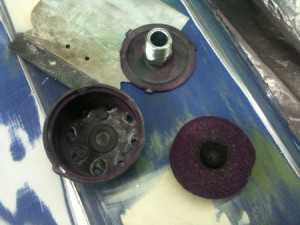

  • слабом притоке воздуха в нагнетатель из-за забивания входного фильтра – промываем или заменяем фильтр своими руками согласно инструкции по эксплуатации и техническому обслуживанию компрессора;
  • перегреве поршневой системы (имеющей воздушное охлаждение) в случае повышенной температуры или плохого проветривания в помещении – перемещаем агрегат в место с хорошей вентиляцией.

Пятый случай может быть следствием некорректного функционирования реле контроля воздушного давления либо слишком интенсивным расходом сжатого воздуха. Чрезмерный отбор газа происходит тогда, когда производительность компрессора не соответствует потребляемой мощности – прежде чем приобретать пневмоинструмент, следует изучить его расход воздуха и другие характеристики. Нагрузка потребителей на компрессор не должна превышать 70 % его мощности. Если возможности нагнетателя перекрывает запросы инструмента с запасом, то неисправно реле. Его меняем или ремонтируем.

Остальные случаи проявления неисправностей

Шестой случай – в системе где-то образовалась утечка. Используя мыльный раствор, следует проверить весь трубопровод: магистраль подачи воздуха высокого давления, выпускной кран баллона ресивера и контрольный клапан головки поршневой системы. Места утечек обматываем специальной герметизирующей лентой. Кран будет пропускать, если неисправен или неплотно закрыт. Если он перекрыт до упора, но мыльный раствор пузырится на его изливе, то кран меняют. При вворачивании нового следует фум-лентой сделать подмотку резьбы.

Если вся система герметична, значит, некорректно работает контрольный клапан агрегата. Тогда ремонт компрессоров состоит в следующем: стравливаем весь воздух из ресивера, разбираем головку цилиндра, очищаем загрязнения перепускного клапана и пытаемся устранить его механические повреждения, когда они есть. Если неисправность неустранима, контрольный клапан заменяем.

Седьмой случай – сильная вибрация нормальное явление для поршневых моторов и не стоит беспокоиться, пока она не стала очень заметной. Главная причина – износ виброподушек. Их меняют, как следует затягивая при этом болты крепления, потому что вибрация вызывается также и ослаблением креплений.

Восьмой случай возникает при следующих обстоятельствах:

Рекомендуем ознакомиться

  • в ресивере скопилось много влаги;
  • сильное загрязнение воздухозаборного фильтра;
  • в помещении с агрегатом повышенная влажность.

Борются с влажностью сжатого воздуха так:

  • регулярно сливают из баллона избыточную жидкость;
  • заменяют или очищают фильтр;
  • переносят агрегат в более сухое помещение или устанавливают дополнительные влагоотделительные фильтры.

Девятый случай наблюдается, если забился фильтр воздухозаборника, либо при утечке воздуха в узлах высокого давления. При последней неисправности ремонт компрессоров своими руками состоит в протяжке всех стыковочных соединений и последующем обматывании их герметизирующей лентой.

Оцените статью: Поделитесь с друзьями!

nasotke.ru

Принцип работы и применение воздушных компрессоров

Воздушные компрессоры — оборудование, предназначенное для выработки сжатого (скомпрессированного) воздуха и подачи его под давлением потребителю (чаще всего в этой роли выступает пневматическое оборудование).

   Воздушные компрессоры работают от электросети, бензинового или дизельного двигателя. В процессе работы атмосферный воздух поступает в устройство через впускной клапан и фильтры, позволяющие очистить его от пыли и твердых частиц и поступает в механизм сжатия — поршневый либо состоящий из системы вращающихся винтов или спиралей. Сжатый воздух охлаждается, осушается и очищается от примесей, после чего поступает потребителю.

  Степень компрессии воздуха и сила потока зависит от технических характеристик и назначения устройства и может варьироваться на порядки —  к примеру, рабочее давление может быть от полутора до 400 атмосфер, а производительность составлять — 4 литра в минуту у бытовых устройств и более 90 000 литров — у мощных промышленных установок.

Типы установок по принципу работы

   Большинство установок для производства сжатого воздуха, представленных на рынке, принадлежат к одному из следующих типов:

1. Винтовые (роторные). Это достаточно компактная и экономичная техника, работающая относительно тихо и без вибраций, не требующая монтажа специального фундамента, что позволяет устанавливать компрессоры непосредственно в рабочих помещениях. Сжатие воздуха в таких компрессорах производится посредством винтовой пары — двух винтов с лопастями, вращающимися навстречу друг другу. Такие компрессоры обеспечивают на выходе ровный, без пульсаций, поток воздуха и могут беспрерывно работать на протяжении длительного времени.


                 Винтовой компрессор

2. Поршневые. Эти компрессоры, работающие по тому же принципу, что и поршневые насосы — старейшая, но не теряющая популярности разновидность компрессорной техники. Они конструктивно просты, при этом очень надежны, безотказно работают в тяжелых условиях — и продаются по доступным ценам. Компрессия в них происходит за счет движения поршня, уменьшающего объем воздуха. Техника этого типа широко применяется как в бытовых, так и в промышленных целях и отличается разнообразием вариантов компоновки и числом рабочих цилиндров. Минимум движущихся частей обеспечивает надежность механизма, у таких компрессоров высокий рабочий ресурс и прекрасная ремонтопригодность.

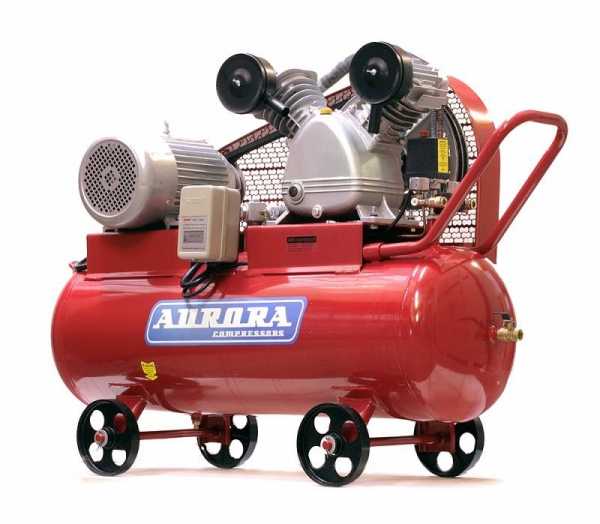

                    Поршневой компрессор

3. Спиральные. В компрессорах этого типа сжатие воздуха обеспечивается при помощи двух спиралей. Одна из них неподвижна, вторая — вращается с большой скоростью (до 10 000 оборотов в минуту), перемещаясь в процессе вращения — и уменьшая таким образом объем камеры сжатия. Такое оборудование позволяет получить «на выходе» ровный воздушных поток высокого качества, при этом спиральные компрессоры быстро запускаются и способны работать на протяжении длительного времени. Для них характерна хорошая производительность, энергоэффективность, при этом нагрузка на детали механизма распределяется равномерно, что уменьшает износ и увеличивает срок службы.


                    Спиральный компрессор

Виды компрессоров: масляные и безмасляные


   Винтовые и поршневые компрессоры могут быть как масляными (маслозаполненными), так и безмасляными. В первом случае минеральное или синтетическое масло, используемое для смазывания и охлаждения компрессора, смешивается с воздухом — а впоследствии воздушный поток проходит через процедуру очистки. В безмасляных моделях масло и воздух идут по разным путям, не соприкасаясь — в итоге воздух не содержит даже малейшей примеси масла, однако такие компрессоры быстрее перегреваются, и срок
службы у них обычно ниже.

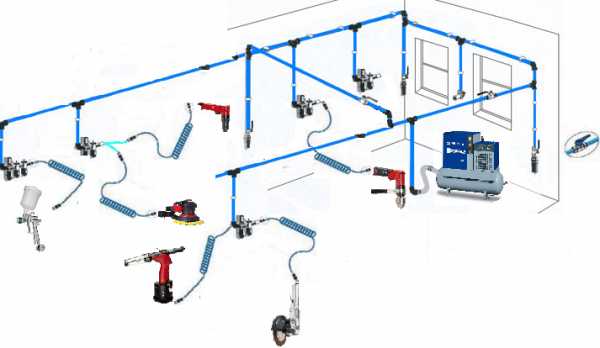

Область применения компрессоров

  Область применения воздушных компрессоров чрезвычайно широка. Они используются для проведения ремонтных, монтажных, строительных работах — везде, где используется пневмоинструмент. В быту их часто применяют для производства окрасочных работ, подкачки шин, работы с аэрографом и так далее. Востребованы компрессорные установки и в промышленности — везде, где применяется сжатый воздух высокого давления, а возможность использования установок с высокой степенью очистки позволяет использовать их даже в отраслях с особыми требованиями к «чистоте» производства — например, на пищевых и фармацевтических производствах, в химической промышленности, при производстве высокоточной электроники и так далее. Используют их и в составе буровых установок горнодобывающей промышленности, при добыче угля, в нефтегазовой сфере и так далее.



  Воздушные компрессоры не обязательно должны быть стационарными: они могут быть передвижными, переносными или самоходными, что позволяет использовать их, например, при проведении дорожно-строительных работ в отдаленных районах. На транспорте применяются специальные авиационные, судовые, железнодорожные установки для производства сжатого воздуха.

  Компания «Компрессорофф» специализируется на поставках компрессорного оборудования от ведущих отечественных и зарубежных производителей, и в каталогах компании всегда представлен большой выбор компрессоров, предназначенных как для бытового или полупромышленного использования, так и высокопроизводительных промышленных компрессоров различного назначения. При необходимости наши специалисты окажут вам помощь во всех вопросах, связанных с выбором и приобретением компрессорного оборудования.

compressorgroup.ru

Виды компрессор | Назначение компрессора | Принцип работы компрессора

Компрессоры подразделяют на виды: переносные, передвижные, прицепные, самоходные и транспортные. В зависимости от вида сжимаемой среды в установке, они бывают воздушными, газовыми, циркуляционными, многоцелевыми. Все они могут быть кроме того разделены по характеру создаваемого давления, частоты оборотов, производительности, мощности.

Для чего необходим компрессор и, что он из себя представляет? Оборудование компрессорное применяется во многих областях промышленности и производства, таких как химическая индустрия, металлургическая, нефтеперерабатывающая, газовая пищевая индустрия и так далее. Компрессор представляет собой специальное техническое устройство, предназначенное для подачи и сжатия воздуха или другого вида газа под определенным давлением.

На смену компрессорам на основе поршня приходят больше совершенные винтовые, из-за своей  высокой производительности и экономичности в процессе эксплуатации. Следует сказать, что как раз эти критерии являются главными при выборе и подборе компрессора под конкретные нужды потребителя.

В компрессорах винтовых процесс сжатия воздуха или другого газа производится за счет двух скрепленных между собой роторов с зубьями винтовыми. Принцип работы компрессоров заключается в том, что при вращении самих роторов внутри картера заставляет перемещаться хладагент, который находится в газовой форме, со стороны всасывания к стороне нагнетания, и по мере того, как хладагент сжатый нагнетается в картер, со стороны данного винта снова происходит всасывание, таким образом, сохраняется непрерывность процесса перемещения и сжатия паров газа. Такой вид компрессоров, обычно, обеспечивают незначительное значение степени сжатия. Вывод напрашивается сам, выбирая компрессор нужно учесть, чтобы уровень сжатия был наиболее близок к необходимому.

Также будет интересно прочитать про принцип работы и виды сварочных инверторов.

tu-passport.ru

Принцип работы роторно-пластинчатого компрессора | Компрессорный блог



В данной статье мы рассказываем о принципе работы роторно-пластинчатого компрессора на основе компрессоров Hydrovane HV PEAS горизонтального типа.



Общее описание



Роторно-пластинчатые компрессоры относятся к компрессорам объемного действия, т.е. сжатие газа происходит за счет изменения объема полости сжатия.



Схема основных элементов



Основные элементы роторно-пластинчатого компрессора изображены на рисунке ниже.



Роторно-пластинчатый компрессор

где:



«A» — точка входа воздуха в компрессор

«H» — впускной клапан

«B» — блок сжатия роторно-пластинчатого компрессора

«С» — масляный перепускной клапан

«D» — узел выхода воздушно-масляной смеси из блока сжатия

«G» — масло компрессора в статоре

«Е» — сепаратор тонкой очистки сжатого воздуха от масла

«F» — воздушно-масляный радиатор для охлаждения сжатого воздуха и масла



Контуры движения воздуха и масла



В компрессоре существует два контура движения. Это масляный контур (движение масла внутри компрессора) и воздушный контур (движение воздуха в компрессоре).



Синими стрелками изображено направление движения воздуха.



Красными стрелками изображено направление движения масла.



Контур красного цвета в нижней части рисунка — это масляный контур компрессора. В него входят термостатический клапан и масляный фильтр.



Принцип работы



При включении компрессора сжатый воздух поступает через воздушный фильтр, входное отверстие в торцевой крышке блока сжатия и всасывающий клапан (А).



Далее воздух поступает в блок сжатия (В).



В блоке сжатия (B) воздух сжимается за счет изменения объема камеры сжатия. Камера образуется с помощью статора, ротора и пластин, которые установлены в пазах ротора.



Масляный перепускной клапан (С) предназначен для предотвращения гидравлического удара и выброса излишков масла из камеры сжатия, которые могут остаться после остановки компрессора и, соответственно, перед его запуском.



Воздушно-масляная смесь выходит из блока сжатия (D) и двигается в его нижнюю часть. При выходе из блока сжатия масло отделяется от сжатого воздуха с помощью первичного маслоотделителя.



Масло по стенкам стекает в нижнюю часть блока сжатия (масло показано красным цветом).



Сжатый и предварительно очищенный воздух двигается в сепаратор тонкой очистки (Е), где происходит финальное отделение масла из сжатого воздуха до 3 мг/м3.



Очищенный воздух проходит через клапан поддержания давления (на рисунке цифрой не обозначен) и поступает в воздушно-масляный радиатор (F), где происходит охлаждение.



Далее сжатый воздух поступает в трубопровод к потребителю.



Циркуляция масла



Циркуляция масла происходит за счет разности давлений в разных точках внутри блока сжатия. Имеется два круга циркуляции масла — большой и малый.



Малый круг: масло двигается минуя воздушно-масляный радиатор (F) в случае первичного запуска компрессора, когда масло еще холодное.



Большой круг: масло двигается через воздушно-масляный радиатор (F) в том случае, когда температура масла достигает рабочих режимов (примерно 60-65 С).



Видеобзор



Для наглядности мы записали небольшое видео с нашими комментариями по принципу работы роторно-пластинчатых компрессоров.



Все важные элементы разобраны в этом видео более подробно. Так же есть более подробное описание принципа работы роторно-пластинчатого компрессора.





Также мы публикуем симулятор Hydrovane, с помощью которого можно самостоятельно изучить потоки сжатого воздуха и циркуляции масла внутри компрессора в зависимости от потребления сжатого воздуха.



Для удобства просмотра рекомендую использовать браузеры Opera или Google Chrome (также потребуется последняя версия Addobe Flash Player). И не забудьте включить звук…







На этом все.



Если у вас остались вопросы, то вы можете задать их в форме ниже.



Мы ответим в течение 1-2 рабочих дней.



С уважением,

Константин Широких & Сергей Борисюк

Вернуться в раздел Все статьи



compressorblog.ru

Изготовление воздушного электрического компрессора 220В своими руками: видео и все подробности

Воздушный компрессор, работающий от 220 В, в условиях дома или гаража необходим для различных целей: им легко подкачивать шины, делать ремонт, приводя в движение пневмоинструменты, сдувать пыль и стружку с обрабатываемых поверхностей, использовать в качестве краскопульта. В специализированных торговых точках представлен большой ассортимент пневмокомпрессоров, и такой агрегат стоит достаточно больших денег. Но при желании и наличии определенных навыков, компрессор возможно изготовить дома своими руками.

Самостоятельное изготовление устройства

Любой компрессор, изготовленный на заводе или своими руками, работает по простому принципу – мотор нагнетает воздух в емкость, где он находится под необходимым давлением, которое контролируется манометром. При падении давления до нижнего предела, двигатель начинает свою работу, и при достижении заданной величины – выключается. В зависимости от назначения, которое будет выполнять компрессор, можно изготовить как простейшее, так и полупрофессиональное устройство.

Агрегат монтируется на основании или раме, в качестве которых можно использовать любой подручный материал, к примеру лист ДСП или фанеры нужного размера, где все части размещаются таким образом, чтобы к ним был обеспечен удобный доступ на случай обслуживания, или при необходимости произвести ремонт. На роль ресивера отлично подойдут старые емкости тормозов КамАЗа, где уже присутствуют резьбы для штуцеров и клапан слива конденсата, или пустой баллон огнетушителя.

Иногда применяется несколько емкостей, и тогда в них ввариваются необходимые втулки и трубки, чтобы подсоединить остальную систему. В конструкции обязательно устанавливают влагоотделитель и воздушный фильтр, которые продаются в готовом виде. В качестве соединительных трубок применяют изготовленные из металла или кислородные шланги, применяющиеся для газосварки. Из автоматики отдельно приобретают пусковое и реле давления.

Что понадобится?

Основная часть изделия, изготовленного своими руками – это мотор-компрессор.

Его можно приобрести отдельно, но такие устройства не отличаются мощностью и надежностью, к тому же достаточно дорогие. Для этой цели подойдет компрессор холодильника, который лишен подобных недостатков, а ремонт такому агрегату при нормальной эксплуатации нужен крайне редко. Также понадобятся следующие материалы:

  1. Баллон-ресивер. Чем его размер больше, тем реже будет включаться мотор.
  2. Воздушный фильтр (подойдет от автомобиля или мотоцикла).
  3. Перепускной, он же обратный клапан, работающий при давлении 6 атм.
  4. Медные соединительные трубки и штуцера.
  5. Синтетические шланги, выдерживающие давление 6 атм.
  6. Платформа для крепления узлов и деталей.

Поэтапная сборка

После подготовки всех необходимых частей и деталей, приступают к сборке:

  1. Подготовка двигателя. Его задача – нагнетание в ресивер воздуха. Для этой цели желательно использовать агрегат от старого советского холодильника, так как он способен создавать большее давление, чем более новые импортные аналоги. В нем желательно произвести ремонт в виде замены масла на полусинтетику. Работы выполняются шприцом через запаянную трубку, которая предварительно вскрывается, после старое масло удаляют, заливают новое, а трубку герметизируют.
  2. Подготовка воздушного резервуара – ресивера. Для этого емкость от 10-литрового огнетушителя, кислородный баллон или ресивер пневмосистемы тормозов автомобиля очищают от ржавчины как снаружи, так и внутри, при необходимости делают ремонт и покраску. Для подключения к системе устанавливают необходимые штуцера и переходники, а также водопроводный крестовик.
  3. Сборка устройства. На прочное основание при помощи шпилек, хомутов, гаек и шайб крепят двигатель и ресивер, предварительно разметив и проделав необходимые отверстия. Согласно схеме, двигатель-компрессор соединяют с ресивером, от которого соединительный шланг идет к фильтру. После фильтра давление регулируется редуктором с манометром. Сборка завершается установкой выключателя, трубки, куда подключается аэрограф, пневмопистолет или другая нагрузка, а к платформе для лучшей мобильности крепятся небольшие колеса.

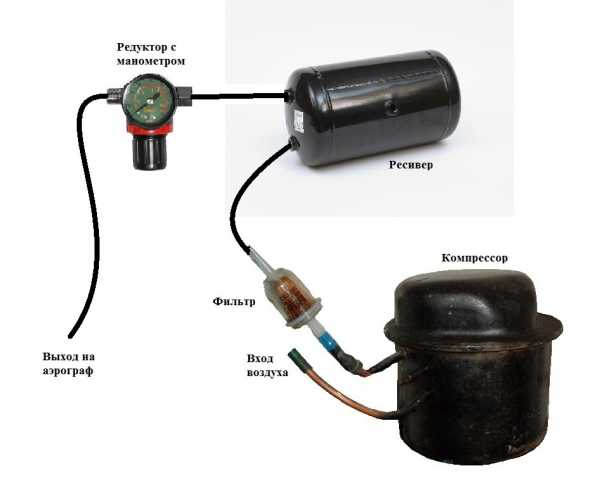

Схема работы компрессора, изготовленного своими руками, выглядит следующим образом:

Варианты изделия

В зависимости от сложности выполняемых задач, разработаны различные схемы компрессоров для изготовления своими руками, среди которых существуют как простейшие, так и полупрофессиональные варианты:

Простейший компрессор. Способен справиться с небольшим объемом работ, где требования к давлению воздуха не слишком высоки. Для его изготовления понадобятся:

  • Камера от колеса автомобиля, которая заменит ресивер;
  • Насос, оснащенный манометром;
  • Ниппель от камеры;
  • Набор инструментов, включая те, которыми производится ремонт автомобильной резины.

Изготовление компрессора выполняется следующим образом:

  • Автомобильная камера проверяется на герметичность, при обнаружении проколов или повреждений, производится ее ремонт;
  • В камере проделывается дополнительное отверстие, куда вставляется ниппель, через который будет выходить сжатый воздух или избыточное давление;
  • Насос подключается к основному соску камеры, а к дополнительному шланг, через который будет выходить сжатый воздух.

Полупрофессиональный компрессор. В отношении подобных устройств существует ряд требований, таких как равномерность поступления воздуха и отсутствие в нем каких-либо механических примесей. Они должны обладать необходимыми эксплуатационными качествами, надежностью и длительным сроком службы. Такое устройство по принципу действия не отличается от простейших компрессоров, но разница заключается в применении более мощного и надежного двигателя и ресивера, комплектующих, приборов и автоматики:

  • В качестве двигателя применяют автомобильный агрегат или мощный электродвигатель;
  • В качестве ресивера используют пустые огнетушители, ресиверы пневмосистемы грузовых автомобилей, кислородные или пропановые баллоны, а также самодельные емкости, способные выдерживать необходимое давление;
  • Трубки, манометры, фильтры, автоматика и переключатели побираются в зависимости от условий и нагрузки, которым будет подвергаться та или иная деталь изделия.
Для сборки своими руками более дешевого варианта компрессора, чем заводские варианты, но не уступающего им по возможностям, нужно внимательно изучить теоретическую и информационную базу, а также найти видео, в котором подробно описан процесс изготовления и сборки изделия.

На видео показан вариант изготовления из старого холодильника

Испытание и настройка

Готовый воздушный компрессор необходимо проверить на работоспособность. Для этого к нему подключается какое-либо устройство (наконечник для накачки шин или краскопульт), напускается нагнетатель, после чего контролируют манометр. Во время проверки важно убедиться, что при достижении в баллоне заданного давления, двигатель отключится, а все соединения сохраняют герметичность. После давление спускают, пока двигатель не включится. Если все прошло в штатном режиме – компрессор испытан.

Уход за изделием, собранным своими руками, заключается в контроле за состоянием фильтра и масла, и их замены. От своевременности технического обслуживания зависит срок службы агрегата – чем чаще он будет проходить, тем дольше не понадобится ремонт.

При наличии достаточного количества денежных средств, приобрести заводское изделие намного проще, что сэкономит массу времени и трудозатрат. Но опытные люди утверждают, что изготовленный своими руками агрегат при наличии ресивера и реле, в большинстве случаев более долговечно и намного эффективнее серийных образцов, а изготовление и ремонт самодельного компрессора обойдется его владельцу намного дешевле.

Вопреки общепринятому мнению, заводской компрессор чаще менее надежный, долговечный, и по многим эксплуатационным характеристикам уступает аналогичному изделию, изготовленному своими руками. Для этого нужен минимальный опыт осуществления подобных работ, знание схемы устройства, порядка сборки и наличие необходимых материалов. Ремонт, обслуживание и стоимость компрессора будет на порядок ниже заводского изделия.

generatorexperts.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
