Содержание

принцип работы, схема самодельного устройства, правила безопасности

Разработанные более века назад, индукционные печи прочно входят в наш быт. Это стало возможно благодаря развитию электроники. Взрывной рост мощности контроллеров, выполненных на основе кремниевых полупроводников и появление в широкой продаже транзисторов, способных обеспечивать большие мощности (в несколько киловатт) в последние годы приобрёл характер лавины. Всё это подарило человечеству невероятно большие перспективы в развитии миниатюрных установок, сопоставимых по мощности с промышленными устройствами ближайшего прошлого.

Использование и строение устройства

Применение индукционных печей в домашнем хозяйстве позволяет избежать появления в помещении очагов открытого пламени и является довольно эффективным способом плавления и контролированного нагрева металлов и сплавов. Это происходит благодаря тому, что металл нагревается, раскаляется и расплавляется не под воздействием высокотемпературных горелок, а с помощью пропускания через себя токов большой частоты, стимулирующих активное движение частиц в структуре материала.

Стало возможным появление в быту:

  • Компактных канальных индуктивных печей, в которых можно плавить металл и создавать литьём различные изделия и конструкции, очищать от примесей различные драгоценные сплавы и закалять изделия, придавая им дополнительную прочность.

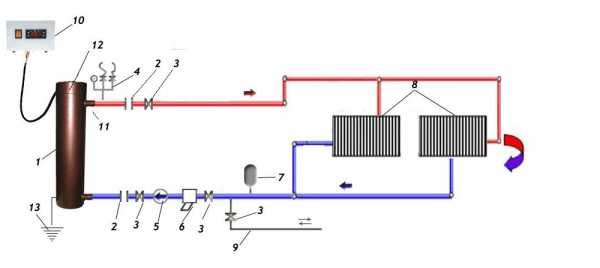

  • Водогрейных котлов, чья эффективность лежит уже сейчас далеко за пределами обычных бойлеров.

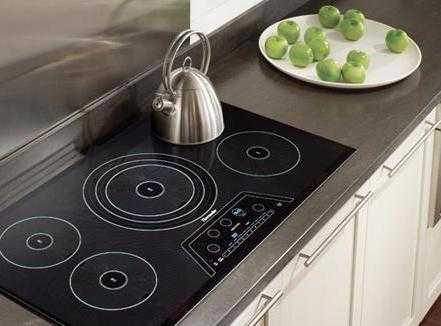

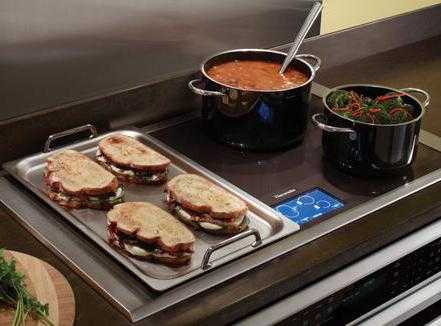

  • Плит для приготовления пищи, которые не только безопаснее газовых по эксплуатационным характеристикам, но и эффективнее некоторых микроволновых печей в области разогрева еды и поддержания её температуры.
  • Тигельных плавилен, которые приобрели больше всего поклонников среди людей, занимающихся самостоятельным изготовлением и ремонтом электрических устройств.

Кроме того, всё большее распространение получают электроиндукционные печки, которые работают не только с токопроводящим материалом. Их устройство немного отличается от обычных индукционных печей, так как в его основе лежит нагрев электрической индукцией материала, который не проводит ток (их ещё называют диэлектриками) между обкладками конденсатора, то есть, его выводами разной полярности. Достигаемые температуры при этом не очень большие (порядка 80−150 градусов Цельсия), поэтому такие установки применяются для плавления пластика или его термической обработки.

Особенности конструкции и принцип работы

Индукционная печь работает на основе образования в ней вихревых электрических токов. Для этого используют состоящую из витков толстого провода катушку индуктивности, к которой подводится источник переменного тока. Именно переменный ток образует постоянно меняющееся в зависимости от текущей частоты магнитное поле. Оно и провоцирует передачу этих токов помещаемому внутрь катушки веществу вместе с большим количеством тепла. Генератором при этом может выступать даже самый обычный сварочный инвертор.

Разделяют два вида индукционных печей:

  1. С магнитопроводом, особенностью которой является расположение индуктора внутри объёма металла, поддающегося плавке.
  2. Без магнитопровода — когда индуктор находится снаружи.

Конструкция с наличием магнитопровода используется, например, в канальных печах. В них используется неразомкнутый металлический (чаще всего — стальной) магнитопровод, внутри которого находятся тигель для плавки и индуктор, образовывающие первичную цепь обмотки. В качестве материала для тигля можно использовать графит, жаропрочную глину или любой другой непроводящий ток материал, обладающий подходящей термостойкостью. В нём размещают металл, который требуется расплавить. Это, как правило, всяческие сплавы цветных металлов, дюралюминий и чугун.

Генератор такой печи должен обеспечивать частоту переменного тока в пределах 400 герц. Возможны и варианты использования вместо генератора обычную электрическую сеть и питать печь с помощью тока с частотой в 50 герц, но в этом случае температура разогрева будет ниже и для более тугоплавких сплавов такая установка не подойдёт.

Тигельные же печи, не имеющие в своей конструкции магнитопровода, получили значительно большее распространение среди энтузиастов. Они используют токи значительно большей частоты для достижения большей плотности поля. Это связано как раз с отсутствием магнитопровода — слишком большой процент энергии поля рассеивается в пространстве. Для противодействия этому необходимо очень тонко настроить печь:

  • Обеспечить равную частоту контура индукционной установки и напряжения от генератора (при использовании инвертора это сделать легче всего).
  • Подобрать диаметр плавильного тигля таким образом, чтобы он был близок с длиной волны полученного излучения магнитного поля.

Таким образом можно минимизировать потери вплоть до 25% от всей мощности. Для достижения же наилучшего результата рекомендуется выставлять дважды, а то и трижды большую частоту источника переменного тока, чем резонансную. В этом случае диффузия металлов, входящих в состав сплава будет максимальной, а его качество — значительно лучше. Если повышать частоту и дальше, можно добиться эффекта выталкивания высокочастотного поля к поверхности изделия и так провести его закалку.

Вакуумные плавильные печи

Такой вид установок сложно назвать бытовыми, но рассмотреть их стоит из-за того, что вакуумная плавка имеет ряд технологических преимуществ по сравнению с другими видами. По своей конструкции она напоминает тигельную, с тем отличием, что сама печь находится в вакуумной камере. Это позволяет добиваться большей чистоты процесса расплавления металла, понизить его окисляемость в процессе обработки и ускорить процесс, добиваясь значительной экономии электроэнергии.

Кроме того, ограниченность и замкнутость пространства способствует избежать выделения в окружающее пространство вредных испарений плавящихся металлов и сохранять чистоту процесса их обработки. Возможность контролировать состав и процесс обработки также является одним из преимуществ печей этого вида.

Канальные индукционные установки

Ещё один вид промышленных печей, имеющих более широкое применение, чем другие. Их можно использовать не только в качестве плавилен, но и как раздатчики подготовленного материала и смесители нескольких видов сырья. Типовые конструкции таких устройств включают:

  • Наличие ванны, в которой находится сырьё, достигшее или достигающее заданной температуры.
  • Канала, по которому расплавленная масса проходит через магнитное поле.
  • Магнитопровода, обеспечивающего постоянную циркуляцию жидкого металла.
  • Катушки первичной обмотки, которая приводит в действие магнитное поле.

Малейшее размыкание контура, который образуется жидким металлом, магнитопроводом и катушкой приводит к повышению его собственного сопротивления и мгновенному выбросу всей массы сырья из канала. Для противодействия такому явлению внутри канала оставляют «болото» — небольшую массу металла, которая поддерживается в жидком виде.

Преимущества индуктивных печей канального типа:

  • Невысокая цена установок.
  • Экономичность — для поддержания температуры внутри ванны, которая плохо рассеивает тепло, нужно малое количество электроэнергии.
  • Коэффициент полезного действия индуктора при работе очень высок.

Недостатки:

  • Медленное продвижение по каналу расплавленного металла усложняет контроль за его качеством и окислением.
  • Необходимость оставлять некоторое количество сырья внутри понижает качество химического состава следующей загрузки и возможности более тонкого его контроля.
  • Необходимость поддерживания герметичности установки из-за угрозы разрыва магнитного поля и образования вихревого излучения. Сложность поддерживания изолированности при футеровке внутренних стен установки некоторыми составами.

Основные элементы схемы печи

Для того чтобы собрать установку и выполнять работы на ней, необходимо найти подходящую схему индукционной печи и детали для неё. Для поиска последних очень пригодится наличие одного или нескольких ненужных блоков питания от компьютера, так как большинство деталей можно найти в них. Типовая схема простейшей печи с самодельным инвертором будет включать такие элементы, как:

  • Транзисторы-полевики, можно использовать IRFZ46N или аналоги (IRFZ44V, имеющий силу тока на ножке стока в 55 ампер подойдёт даже лучше). Желательно подбирать полевики с максимально возможным значением напряжения пробоя, так они прослужат гораздо дольше.
  • Дроссели, резисторы с сопротивлением 470 Ом (можно использовать один ваттник или два полуваттника, соединённых в схеме последовательно) и девять конденсаторов малой ёмкости (до 1 микрофарада) которые можно выпаять из блока питания.
  • Радиаторы для охлаждения транзисторов — полевики в корпусах типа ТО-220АВ при работе очень горячие и могут взорваться от недостатка отвода тепла от них.
  • Проволока из меди диаметром около миллиметра для создания ферритовых колец и диаметром в 2 миллиметра для создания индуктора.
  • Диоды марок UF4007, 2 штуки, но лучше иметь парочку запасных на случай, если в первый раз соберёте что-то неправильно — они вылетят первыми.
  • Батарею ёмкостью около 8−10 ампер-часов. Такие, как правило, извлекаются из старых источников бесперебойного питания и имеют выходное напряжение в 12 вольт.
  • В качестве тигля можно слепить и обжечь на костре или с помощью горелки глиняный горшочек нужного вам диаметра.

Инвертор для установки собирается по схеме, предложенной С. В. Кухтецким для лабораторных испытаний. Её легко можно найти в интернете. Мощность инвертора, который питается от напряжения в диапазоне 12−35 вольт будет составлять 6 киловатт, а его рабочая частота — 40−80 килогерц, этого будет более чем достаточно для домашних проектов.

Техника безопасности при работе

Так как работа с индукционной печью подразумевает тесный контакт с расплавленным металлом и токами высокой частоты и силы, стоит озаботиться о качественном заземлении установки и надёжных средствах защиты. При этом одежда должна строго соответствовать всем требованиям:

  • Быть изготовленной из плотного неплавящегося и не горящего материала.
  • Базовый защитный костюм должен включать в себя фартук и рукавицы. На ногах по возможности следует носить при работе обувь с прорезиненой подошвой, ступни же и носки должны быть сухими.
  • Для защиты глаз стоит приобрести специальные очки, это убережёт вас от случайного попадания раскалённого куска металла в глаза.

Не стоит забывать и о хорошей вентилируемости помещения, в котором будут работать. Расплавленный металл выбрасывает в воздух химические соединения, которые совсем неполезны для ваших лёгких.

220v.guru

принцип работы, устройство, изготовление своими руками

Вначале на него будет действовать электромагнитное поле, потом электрический ток, а затем уже он пройдет тепловую стадию. Простую конструкцию такого печного устройства можно собрать самостоятельно из различных подручных средств.

Принцип работы

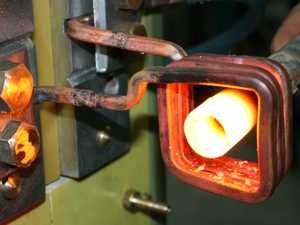

Такое печное устройство является электрическим трансформатором со вторичной короткозамкнутой обмоткой. Принцип действия индукционной печи состоит в следующем:

  • при помощи генератора в индукторе создается переменный ток;
  • индуктор с конденсатором создает колебательный контур, он настроен на рабочую частоту;
  • в случае использования автоколебательного генератора, конденсатор исключается из схемы устройства и в этом случае используется собственный запас емкости индуктора;
  • создаваемое индуктором магнитное поле может существовать в свободном пространстве или же замыкаться с использованием индивидуального ферромагнитного сердечника;
  • магнитное поле воздействует на находящуюся в индукторе металлическую заготовку или шихту и образует магнитный поток;
  • по уравнениям Максвелла он индуцирует в заготовке вторичный ток;
  • при цельном и массивном магнитном потоке создаваемый ток замыкается в заготовке и происходит создание тока Фуко или вихревого тока;
  • после образования такого тока вступает в действие закон Джоуля-Ленца, и полученная с помощью индуктора и магнитного поля энергия нагревает заготовку металла или шихту.

Несмотря на многоступенчатую работу, устройство индукционной печи может давать в вакууме или воздухе до 100% КПД. Если среда с магнитной проницаемостью, то этот показатель будет расти, в случае со средой из неидеального диэлектрика, он будет падать.

к содержанию ↑

Устройство

Рассматриваемая печь – своеобразный трансформатор, но только в нем нет вторичной обмотки, ее заменяет помещенный в индуктор металлический образец. Он будет проводить ток, а вот диэлектрики в этом процессе не нагреваются, они остаются холодными.

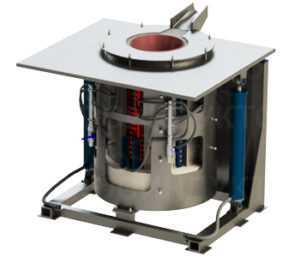

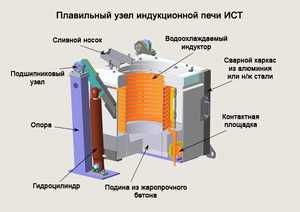

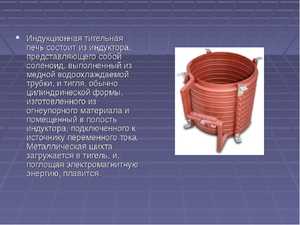

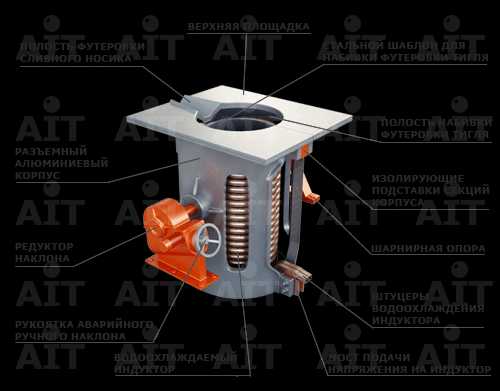

Конструкция индукционных тигельных печей включает в себя индуктор, который состоит из нескольких витков медной трубки, свернутой в виде катушки, внутри нее постоянно передвигается охлаждающая жидкость. Также индуктор вмещает в себе тигель, который может быть из графита, стали и других материалов.

Кроме индуктора в печи установлен магнитный сердечник и подовый камень, все это заключено в корпус печи. В него входят:

  • кожух индукционной единицы;
  • кожух ванной;
  • каркас.

В моделях печей большой мощности кожух ванны обычно выполняется достаточно жестким, поэтому каркас в таком устройстве отсутствует. Крепление корпуса должно выдерживать сильные нагрузки при наклоне всей печи. Каркас чаще всего изготавливается из фасонных балок, выполненных из стали.

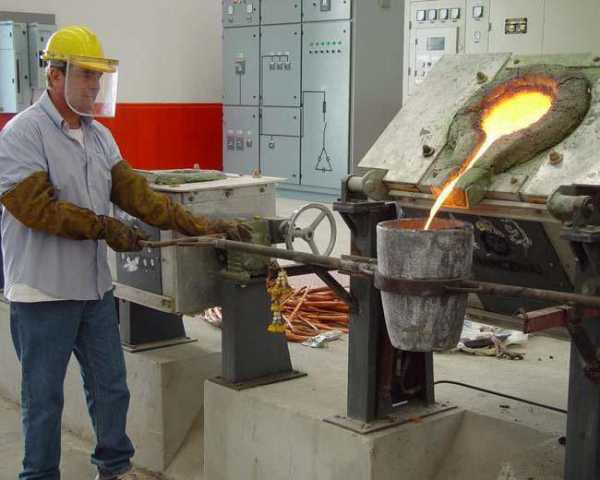

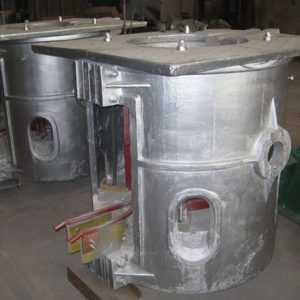

Тигельная индукционная печь для плавки металла устанавливается на фундамент, в который вмонтированы опоры, на их подшипники опираются цапфы механизма наклона устройства.

Кожух ванны выполняется из металлических листов, на которые для прочности наваривают ребра жесткости.

Кожух для индукционной единицы используется в качестве соединительного звена между печным трансформатором и подовым камнем. Его для уменьшения потерь тока делают из двух половинок, между которыми предусмотрена изолирующая прокладка.

Стяжка половинок происходит за счет болтов, шайб и втулок. Такой кожух делается литым или сварным, при выборе материала для него отдают предпочтение немагнитным сплавам. Двухкамерная индукционная сталеплавильная печь идет с общим кожухом для ванны и для индукционной единицы.

В небольших печах, в которых не предусмотрено водяного охлаждения имеется вентиляционная установка, она помогает отводить из агрегата излишки тепла. Даже вы случае установки водоохлаждаемого индуктора необходимо вентилировать проем, возле подового камня, чтобы он не перегревался.

В современных печных установках имеется не только водоохлаждаемый индуктор, но и предусмотрено водяное охлаждение кожухов. На каркасе печи могут быть установлены вентиляторы, работающие от приводного двигателя. При значительной массе такого устройства, вентиляционный прибор устанавливают возле печи. Если индукционная печь для производства стали идет со съемным вариантом индукционных единиц, то для каждой из них предусматривается свой вентилятор.

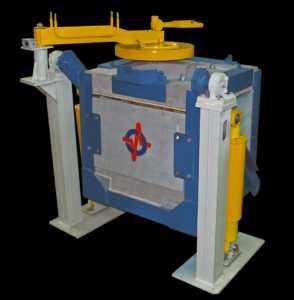

Отдельно стоит отметить механизм наклона, который для малых печей идет с ручным приводом, а для крупных он оснащен гидравлическим приводом, расположенным у сливного носика. Какой бы ни был установлен механизм наклона, он обязан обеспечивать слив полностью всего содержимого ванной.

к содержанию ↑

Расчет мощности

Так как индукционный способ плавки стали менее затратный, чем аналогичных методик, основанных на использовании мазута, угля и других энергоносителей, то расчет индукционной печи начинается с вычисления мощности агрегата.

Мощность индукционной печи подразделяется на активную и полезную, для каждой из них есть своя формула.

В качестве исходных данных нужно знать:

  • емкость печи, в рассматриваемом для примера случае она равна 8 тоннам;
  • мощность агрегата (берется максимальное ее значение) – 1300 кВт;
  • частота тока – 50 Гц;
  • производительность печной установки – 6 тонн в час.

Требуется также учитывать расплавляемый металл или сплав: по условию он цинковый. Это важный момент, тепловой баланс плавки чугуна в индукционной печи, также как и других сплавов свой.

Полезная мощность, которая передается жидкому металлу:

  • Рпол = Wтеор×t×П,
  • Wтеор – удельный расход энергии, он теоретический, и показывает перегрев металла на 10С;
  • П – производительность печной установки, т/ч;
  • t — температура перегрева сплава или металлической заготовки в ванной печи, 0С
  • Рпол = 0,298×800×5,5 = 1430,4 кВт.

Активная мощность:

  • Р = Рпол/Ютерм,
  • Рпол – берется с предыдущей формулы, кВт;
  • Ютерм – КПД литейной печи, его пределы от 0,7 до 0,85, в среднем принимают 0,76.
  • Р =1311,2/0,76=1892,1кВт, проводится округление значения до 1900 кВт.

На заключительном этапе рассчитывается мощность индуктора:

  • Ринд = Р/N,
  • Р – активная мощность печной установки, кВт;
  • N – количество индукторов, предусмотренных на печи.
  • Ринд =1900/2= 950 кВт.

Потребление мощности индукционной печью при плавке стали зависит от ее производительности и вида индуктора.

к содержанию ↑

Виды и подвиды

Индукционные печи делятся на два основных вида:

  1. Канальный. В нем вторичным витком служит кольцевой короткозамкнутый канал, в который помещается металл. В качестве источника энергии для процесса плавки используется генератор либо переменный ток промышленной частоты. Высокое КПД таких печей обусловлено передачей высокочастотного поля через ферритовый или стальной сердечник. Плавка стали в индукционных печах такого типа отличается непрерывной подачей металлических заготовок и получением расплавленного металла. Единственным недостатком канального агрегата является сложность запуска его работы, так как предварительно необходимо заполнить канал расплавом.
  2. Тигельный. В таких печах источником энергии является генератор, который может работать в диапазоне от нескольких десятков до сотен кГц. Металлические заготовки в этом виде печи помещаются в ее термостойкий тигель, который располагается в обмотке индуктора. Как только расплав достигнет нужной температуры, тигель освобождают и заправляют следующей партией сырья. Такое печное устройство отличается высокой скоростью нагрева металла, так как в тигле очень малы потери тепла.

Кроме такого разделения, индукционные печи бывают компрессорными, вакуумными, открытыми и газонаполненными.

к содержанию ↑

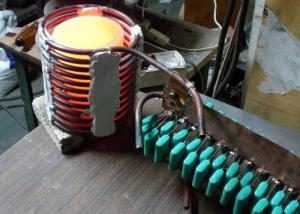

Индукционные печи своими руками

Среди имеющихся распространенных методик создания таких агрегатов можно найти пошаговое руководство, как сделать индукционную печь из сварочного инвертора, с нихромовой спиралью или графитовыми щетками, приведем их особенности.

к содержанию ↑

Агрегат из высокочастотного генератора

Она выполняется с учетом расчетной мощности агрегата, вихревых потерь и утечек на гистерезисе. Питание конструкции будет идти от обычной сети в 220 В, но с использованием выпрямителя. Такой вид печи может идти с графитовыми щетками или нихромовой спиралью.

Для создания печи потребуется:

  • два диода UF4007;
  • пленочные конденсаторы;
  • полевые транзисторы в количестве двух штук;
  • резистор в 470 Ом;
  • два дроссельных кольца, их можно снять со старого компьютерного системщика;
  • медный провод Ø сечения 2 мм.

В качестве инструмента используется паяльник и плоскогубцы.

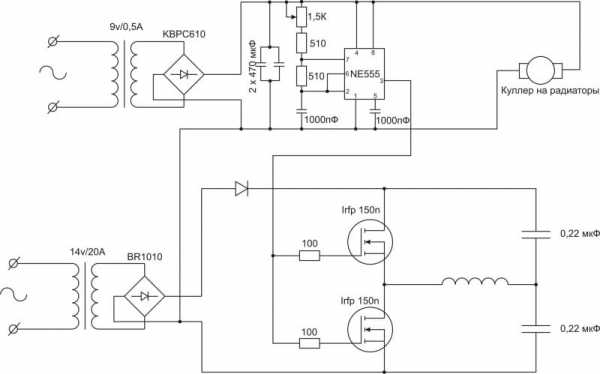

Приведем схему для индукционной печи:

Индукционные портативные плавильные печи такого плана создаются в следующей последовательности:

  1. Транзисторы располагаются на радиаторах. Из-за того, что в процессе плавки металла схема устройства быстро греется, радиатор для нее нужно подбирать с большими параметрами. Допустимо устанавливать несколько транзисторов на один генератор, но в этом случае их нужно изолировать от металла при помощи прокладок, сделанных из пластика и резины.
  2. Изготавливаются два дросселя. Для них берутся два заранее снятые с компьютера кольца, вокруг них обматывают медную проволоку, количество витков ограничено от 7 до 15.
  3. Конденсаторы объединяются между собой в батарею, чтобы на выходе получилась емкость в 4,7 мкФ, их соединение проводится параллельно.
  4. Вокруг индуктора обвивается медная проволока, ее диаметр должен быть 2 мм. Внутренний диаметр обмотки должен совпадать с размером используемого для печи тигля. Всего делают 7-8 витков и оставляют длинные концы, чтобы их можно было подключить к схеме.
  5. В качестве источника к собранной схеме подсоединяется аккумулятор мощностью 12 В, его хватает примерно на 40 минут работы печи.

Если необходимо, то делается корпус из материала с высокой термоустойчивостью . Если же выполняется индукционная плавильная печь из сварочного инвертора, то защитный корпус должен быть обязательно, но его нужно заземлить.

к содержанию ↑

Конструкция с графитовыми щетками

Такая печь используется для выплавки любого металла и сплавов.

Для создания устройства необходимо заготовить:

  • графитовые щетки;
  • порошковый гранит;
  • трансформатор;
  • шамотный кирпич;
  • стальная проволока;
  • тонкий алюминий.

Технология сборки конструкции заключается в следующем:

  1. Выполняется основа – в виде бокса, который изготавливается из шамотного кирпича, его кладут на огнеупорную плитку.
  2. Сверху бокса укладывается лист асбестокартона, если ему нужно придать определенную форму, его поверхность нужно смочить водой. Чтобы конструкцию сделать жесткой, нужно обмотать ее проволокой. Размеры бокса зависят от мощности трансформатора. Лучше всего использовать его из сварочного аппарата. Если он большой мощности, то его следует перемотать.
  3. Во избежание перегрева трансформатора его обматывают тонким алюминием.
  4. На дне кирпичного бокса располагается глиняная подложка, чтобы расплавленный металл не растекался.
  5. Устанавливаются графитовые щетки.
к содержанию ↑

Прибор с нихромовой спиралью

Такой прибор используется для выплавки больших объемов металла.

В качестве расходных материалов для обустройства самодельной печи используется:

  • нихром;
  • асбестовая нить;
  • кусок керамической трубы.

После подключения всех составляющих печи по схеме, ее работа состоит в следующем: после подачи электрического тока на нихромовую спираль, она передает тепло металлу и плавит его.

Создание такой печи проводится в следующей последовательности:

  1. Навивание спирали, для нее используется проволока диаметром 0,3 мм, длина заготовки должна быть около 11 метров.
  2. Проволока наматывается вокруг длинной трубки, ее диаметр – 5 мм.

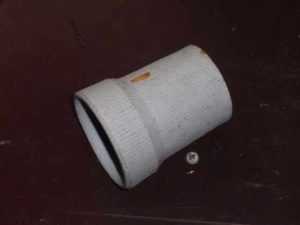

  3. Кусок трубы из керамики выступает в качестве тигля, его подрезают до нужного размера, примерно на 15 см. В один его конец вставляется асбестовая нить, чтобы расплавленный металл не растекался.

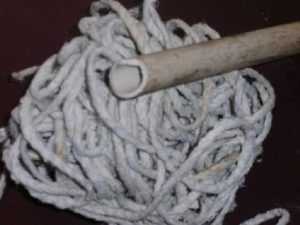

  4. Укладка спирали вокруг трубы. Между ее витками укладывается асбестовая нить, она ограничит доступ кислорода и тем самым не допустит замыкания в печи.

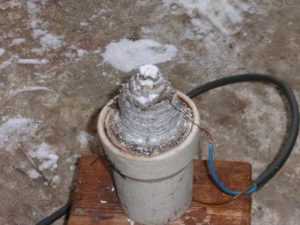

  5. В таком виде катушка помещается в лампу высокой мощности, в ней имеется патрон нужного диаметра, который чаще всего изготовлен из керамики.

Такая конструкция отличается высокой производительностью, она долго остывает и быстро нагревается. Но необходимо учесть, что если спираль будет плохо изолирована, то она быстро перегорит.

к содержанию ↑

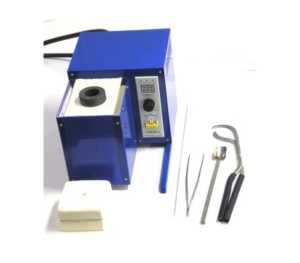

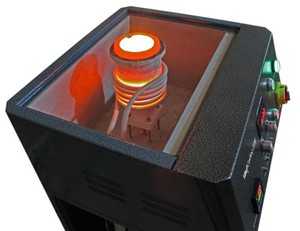

Цены на готовые индукционные печи

Самодельные конструкции печей будут стоить гораздо дешевле покупных, но их нельзя создать большими объемами, поэтому без готовых вариантов для массового производства расплава не обойтись.

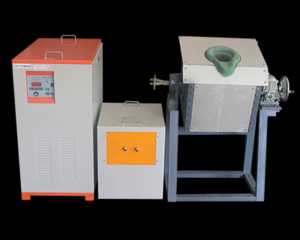

Цены на индукционные печи для плавки металла зависят от их вместимости и комплектации.

МодельХарактеристики и особенностиЦена, рубли

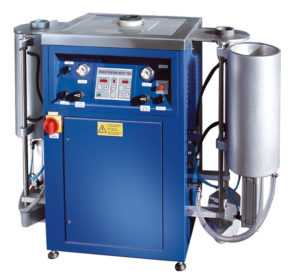

INDUTHERM MU-200Печь поддерживает 16 температурных программ, максимальная температура нагрева – 1400 0С, контроль за режимом осуществляется с термопарой типа S. Агрегат производит мощность 3,5 кВт.820 тыс.
INDUTHERM MU-900Печь работает от электропитания в 380 Вт, температурный контроль происходит с помощью термопары типа S и может доходить до 1500 0С. Мощность – 15 кВт.1,7 млн.
УПИ-60-2

Эта индукционная плавильная мини-печь может использоваться для плавки цветных и драгоценных металлов. Заготовки загружаются в графитовый тигель, их нагрев ведется по принципу трансформатора.125 тыс.
ИСТ-1/0,8 М5Индуктор печи представляет собой корзину, в которую встроен магнитопровод совместно с катушкой. Агрегат 1 тонну.1,7 млн.
УИ-25ППечное устройство рассчитано на загрузку в 20 кг, он оснащен редукторным наклоном плавильного узла. В комплекте к печи идет блок конденсаторных батарей. Мощность установки – 25 кВт. Максимальная t нагрева – 1600 0С.470 тыс.
УИ-0,50Т-400Агрегат рассчитан на загрузку в 500 кг, самая большая мощность установки – 525 кВт, напряжение для него должно быть не ниже 380Вт, максимальная рабочая t – 1850 0С.900 тыс.
ST 10Печь итальянской компании оснащена цифровым термостатом, в панель управления встроена технология SMD, которая отличается быстродействием. Универсальный агрегат может работать с разной вместительностью от 1 до 3 кг, для этого ее не нужно переналаживать. Она предназначена для драгоценных металлов, ее max температура – 1250 0С.1 млн.

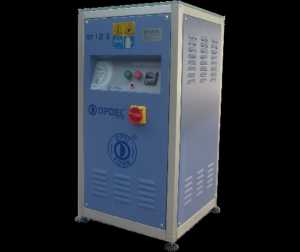

ST 12Статическая индукционная печь с цифровым термостатом. Она может быть дополнена вакуумной литьевой камерой, что дает возможность производить литье прямо рядом с установкой. Управление происходит с помощью сенсорной панели. Максимальная температура – 1250 0С.1050 тыс.
ИЧТ-10ТНПечь рассчитана на загрузку в 10 тонн, довольно объемный агрегат, для его установки нужно выделить закрытое цеховое помещение.8,9 млн.
к содержанию ↑

Вывод

Самостоятельно сделать индукционную печь увлекательно, но это сопряжено с некоторыми ограничениями и неизвестными последствиями, так как нужно опираться на законы физики и химии, а кто в этом не силен, тот не сможет провести процесс безопасно. Для частого использования такой установки лучше подобрать подходящий вариант из представленных выше.

pechnoy.guru

принцип работы, схема и отзывы

Благодаря появлению в современном производстве доступных электронних и изоляционных компонентов поле применения индукционного нагрева становится все более широким. Данная технология применяется не только в металургии, но и при разработке бытовой техники.

Принцип индукционного нагрева

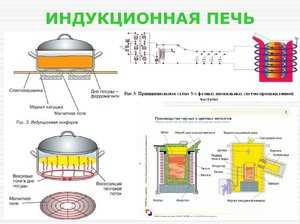

В основе работы индукционной печи лежит трансформаторный принцип обмена энергией. Индуктор изготавливается из медной трубки, которая затем закручивается в многовитковую катушку. К первичной цепи индуктора подводится переменный ток, что приводит к формированию вокруг него переменного магнитного поля. Под воздействием магнитного поля в теле, размещенном внутри индуктора, возникает электрическое поле, что впоследствии приводит к процессу нагрева. Мощность, а соответственно, и тепло, выделяемое индукционной тигельной плавильной печью, напрямую зависят от частоты переменного магнитного поля. Следовательно, для эффективной эксплуатации печь нуждается в токах высокой частоты.

Применение индукционных печей

Индукционный нагрев может использоваться для работы с любым материалом: металл, шлак, газ и т. д. Главное преимущество его применения — бесконтактная передача тепла. Также индукционный нагрев позволяет достичь практически любых скоростей нагрева — все зависит от мощности генератора, питающего печь. Тепловые потери при таком нагреве минимальны. Максимальная температура, до которой можно разогреть предмет в печи, ограничивается только стойкостью огнеупорного материала. Процесс бесконтактной передачи тепла к нагреваемому материалу дает возможность производить нагрев в вакуумной среде.

Согласно отзывам металлургов, сфера применения индукционных печей несколько ограничена в связи с имеющимися недостатками. К минусам тигельной печи относятся:

  • высокая цена на электрооборудование;
  • холодные шлаки, осложняющие рафинировочный процесс;
  • пониженная устойчивость футеровки во время температурных скачков между плавками.

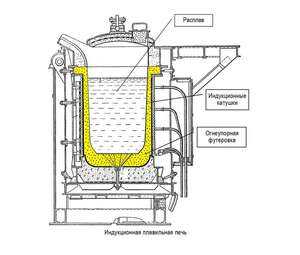

Схема тигельной индукционной печи

Индукционная тигельная печь имеет следующую конструкцию.

Главным элементом печи выступает тигель (7), накрытый крышкой (1). Тигель располагается внутри нагревательного индуктора (3), изготовленного в форме многовитковой катушки. Катушка представляет собой медную трубку, внутри которой, с целью охлаждения, постоянно циркулирует вода. Магнитный поток от индуктора проходит по магнитопроводам (4), которые изготовлены из специальной трансформаторной стали. Поворотный узел (2) предусмотрен для наклона печи во время разлива расплавленной жидкости. Печь установлена на меллоконструкции (5). Охлаждение производится с помощью шлангов водяного охлаждения (6). Для обслуживания печи используется вспомогательная площадка (8).

Также схема тигельной печи включает в себя трансформатор, конденсаторы, блок управления и систему откачки газов. Питание тигельной электрической печи производится токами с частотой 50 Гц.

Особенности внутренних элементов конструкции

Чаще всего индуктор выполняется из трубки круглого сечения. Но бывают ситуации, в которых круглая медная трубка не применима. В определенных случаях для конструирования индукционной тигельной печи используют профилированные элементы, благодаря которым уменьшается магнитный поток рассеивания. Трубки индуктора изолируют между собой стеклотканью, пропитанной специальным лаком. Защищенные витки сжимаются блоками, изготовленными из диэлектрического материала. Индуктор и тигель, размещенный внутри катушки, устанавливается на поддон, изготовленный из огнеупорных кирпичей или жаропрочного бетона. В промышленных условиях процесс изготовления тигля происходит прямо в печи. При этом индуктор в собранном состоянии устанавливают на поддон и изолируют асбестом. После этого поддон засыпается огнеупорным порошком, который уплотняется с помощью пневматической установки. Зазор между установленным на днище шаблоном и индуктором заполняется порошками из огнеупорных материалов.

Футеровку зоны над индуктором обеспечивает огнеупорный кирпич. Воротник и сливной желоб также футеруют жаропрочным кирпичом. Работа индукционной тигельной печи происходит в тяжелейших условиях, поэтому к качеству используемых жаропрочных материалов предъявляются повышенные требования. На долговечность футеровки влияет состав огнеупорной массы, режим работы и применяемая частота электрического тока. Как правило, тигель выдерживает до 100 плавок, а затем выходит из строя.

Конструкция наружных элементов

Каркас плавильной тигельной печи представляет собой базу, к которой крепятся все ее элементы. На крупных промышленных устройствах каркас имеет вид сплошного кожуха. Все детали каркаса должны иметь высокую прочность, в связи с влиянием на них электромагнитного поля индуктора. Оболочка при определенных условиях может нагреваться так же, как и материал в печи. Чтобы уменьшить нагрев, каркас рационально изготавливать из неэлектропроводных материалов. Однако, поскольку диэлектрические материалы имеют высокую цену, материалом для каркаса обычно служит сталь. Стальная конструкция разбивается на несколько элементов, которые, в свою очередь, изолируются друг от друга. Для снижения электромагнитного поля вблизи каркаса используются экраны. Защитный экран устанавливается между индуктором и корпусом печи. Экран имеет форму цилиндра и выполняется из алюминия или меди.

Поворотный узел - важный элемент конструкции. Главное требование к механизму поворота - обеспечение наклона для полного слива металла. Механизмы поворота могут использоваться разные. В печах небольшого объема используется ручная или электрическая лебедка. Промышленные печи наклоняют с помощью кран-балки. Печи большого объема могут оборудоваться гидравлическим приводом наклона.

Крышка, которой накрывается тигельная печь для плавки, служит для поддержания температуры внутри агрегата на более высоком уровне. Однако учитывая, что накрывать печь можно только после полного расплавления шихты, применение крышки не является обязательным.

Изготовление печи своими руками

Индукционные печи нашли широкое применение не только в промышленности, но и в быту. Можно найти схемы большого количества самодельных устройств, однако часть из них в лучшем случае просто не заработает, а в худшем — нанесет вред здоровью своего создателя. О таких последствиях предостерегают многие любители. В повседневной жизни метод индукционного нагрева применяется в таких устройствах:

  • канальная печь для плавки металла;
  • тигельная индукционная печь — наиболее простая в конструировании, и в связи с этим наиболее популярная среди энтузиастов, судя по отзывам;
  • водонагревательный котел, работа которого основана на методе индукции;
  • индукционные варочные поверхности, составляющие конкуренцию популярным газовым плитам.

Канальная печь

Данный тип печей применяется для получения чугуна высокого качества, а также при плавке дюраля и цветных спецсплавов. Канальная печь мощностью до 3 кВт изготавливается самостоятельно из сварочного трансформатора, частота которого соответствует промышленной. Такая печь позволяет расплавить болванку бронзы или меди весом до полукилограмма. Канальная печь также позволяет переплавлять дюраль, только обязательно нужно учитывать, что за плавкой должен следовать процесс «состаривания». Время этого процесса может составлять до 2 недель и зависит от состава сплава.

Для изготовления печи первичную обмотку сварочного трансформатора оставляют без изменений, а на место вторичной обмотки помещают тигель кольцевого типа. Лучшим материалом для тигля небольшой канальной печи является электрофарфор. Другие варианты не подойдут из-за низкой прочности и диэлектрических потерь. По отзывам металлургов-любителей, проблема состоит в том, что обработать электрофарфор самостоятельно не представляется возможным, а найти подходящий элемент в продаже очень маловероятно. Именно из-за дефицитного тигля, канальная печь у энтузиастов широкого применения не нашла, хотя данный тип печи и обладает КПД более 90 %.

Тигельная индукционная печь

Изготовленная своими руками тигельная печь используется прежде всего при очистке ценных металлов. К примеру, имея в наличии радиоразъем, изготовленный в Советском Союзе, можно добыть из его контактов определенное количество золота. Используя внешний нагрев, такого результата добиться невозможно.

Кроме золотодобычи, такая печь часто используется с целью равномерного нагрева металла, что требуется для качественной закалки. Меняя положение детали в индукторе и корректируя его мощность, можно добиться заданной температуры на конкретном участке металла. Важно, что использование такой печи будет достаточно бюджетным, ведь практически все энергия направлена на процесс нагрева детали.

Индукционные котлы

Индукционные водонагревательные котлы имеют все шансы в будущем вытеснить обычные бойлеры. Минусом такого водонагревателя пользователи считают высокую цену, но при этом, систематизируя многочисленные отзывы, можно выделить несколько преимуществ:

  • Надежность. В котле нет электроспирали, которая является слабым звеном обычного бойлера.
  • Коэффициент полезного действия почти 100 %.
  • Безопасность. Доступ электричества к корпусу котла невозможен благодаря особенностям конструкции.
  • Устройство не нуждается в специальном заземлении.
  • Устойчив к скачку напряжения в электрической сети.
  • Не образует накипь.
  • Долговечность. Котел способен отработать без обслуживания около 30 лет.

Самодельный водонагревательный котел

Основой такого водонагревателя служит силовой трансформатор мощностью до 1,5 кВт, первичная обмотка которого рассчитана на напряжение 220 В. Отлично подойдет трансформатор от лампового цветного телевизора. Вторичную обмотку следует снять, а количество витков первичной необходимо увеличить.

Умельцы советуют и предостерегают: использование такого самодельного устройства небезопасно, поэтому трансформатор следует заземлить, а сам прибор подключать через быстродействующее УЗО.

Индуктор на кухне

Индукционные кухонные варочные поверхности уже не вызывают удивления и широко применяются в быту. В основе работы устройства лежат те же принципы, что и у индукционной печи, с тем лишь отличием, что вторичную обмотку собой представляет металлическое дно посуды.

Использование таких плит стало возможным благодаря появлению в производстве диэлектрика, который, кроме выполнения задачи изолирования индуктора, должен обладать еще прочностными и гигиеничными характеристиками. Удовлетворяющий всем требованиям материал появился относительно недавно, и его стоимость составляет значительную часть в общей цене плиты.

Пользователи в одни голос утверждают: самостоятельное изготовление индукционной плиты не имеет смысла по двум причинам. Первая — приготовление блюд на такой варочной поверхности требует тонкой настройки для каждого типа пищи. Для необходимой корректировки всех электрических параметров в процессе приготовления потребуется микроконтроллер. Вторая причина — цена электронных деталей, из которых состоит плита. В сумме все элементы обойдутся гораздо дороже, чем стоимость уже готового прибора.

Индукционная кухонная плита имеет такие положительные качества:

  • отсутствие, в отличие от микроволновых печей, стороннего излучения;
  • возможность программирования плиты под свою манеру приготовления пищи;
  • приготовление таких блюд, как карамель, без перегрева и пригорания;
  • экономичность, благодаря рациональному использованию энергии нагрева.

fb.ru

Индукционные печи. Виды и работа. Применение и особенности

В металлургической промышленности широко применяются индукционные печи. Такие печи нередко изготавливают самостоятельно. Для этого необходимо знать их принцип работы и конструктивные особенности. Принцип работы таких печей был известен еще два столетия назад.

Индукционные печи способны решать следующие задачи:

  • Плавка металла.
  • Термообработка металлических деталей.
  • Очистка драгоценных металлов.

Такие функции имеются в промышленных печах. Для бытовых условий и обогрева помещения существуют печи специальной конструкции.

Принцип действия

Работа индукционной печи заключается в нагревании материалов путем использования свойств вихревых токов. Чтобы создать такие токи применяется специальный индуктор, который состоит из катушки индуктивности с несколькими витками провода большого поперечного сечения.

К индуктору подводится сеть питания переменного тока. В индукторе переменный ток создает магнитное поле, которое меняется с частотой сети, и пронизывает внутреннее пространство индуктора. При помещении какого-либо материала в это пространство, в нем возникают вихревые токи, осуществляющие его нагревание.

Вода в работающем индукторе нагревается и кипит, а металл начинает плавиться при достижении соответствующей температуры. Условно можно разделить индукционные печи на типы:

  • Печи с магнитопроводом.
  • Без магнитопровода.

Первый тип печей содержит индуктор, заключенный в металл, что создает особый эффект, повышающий плотность магнитного поля, поэтому нагревание осуществляется качественно и быстро. В печах без магнитопровода индуктор находится снаружи.

Виды и особенности печей

Индукционные печи можно разделить на виды, которые обладают своими особенностями работы и отличительными признаками. Одни служат для работ в промышленности, другие применяются в быту, для приготовления пищи.

Вакуумные индукционные печи

Такая печь предназначена для плавки и литья сплавов индукционным методом. Она состоит из герметичной камеры, в которой расположена тигельная индукционная печь с литейной формой.

В вакууме можно обеспечить совершенные металлургические процессы, получать качественные отливки. В настоящее время вакуумное производство перешло на новые технологические процессы из непрерывных цепочек в вакуумной среде, которая дает возможность создавать новые изделия, и уменьшать издержки производства.

Достоинства вакуумной плавки
  • Жидкий металл можно выдерживать в вакууме длительное время.
  • Повышенная дегазация металлов.
  • В процессе плавки можно производить дозагрузку печи и воздействовать на процесс рафинирования и раскисления в любое время.
  • Возможность постоянного контроля и регулировки температуры сплава и его химического состава во время работы.
  • Высокая чистота отливок.
  • Быстрый нагрев и скорость плавки.
  • Повышенная гомогенность сплава из-за качественного перемешивания.
  • Любая форма сырья.
  • Экологическая чистота и экономичность.

Принцип действия вакуумной печи состоит в том, что в тигле, находящемся в вакууме с помощью индуктора высокой частоты плавят твердую шихту и очищают жидкий металл. Вакуум создается путем откачки воздуха насосами. При вакуумной плавке достигается большое снижение водорода и азота.

Канальные индукционные печи

Печи с электромагнитным сердечником (канальные) широко применяются в литейном производстве для цветных и черных металлов в качестве раздаточных печей, миксеров.

1 — Ванна
2 — Канал
3 — Магнитопровод
4 — Первичная катушка

Переменный магнитный поток проходит по магнитопроводу, контуру канала в виде кольца из жидкого металла. В кольце возбуждается электрический ток, который разогревает жидкий металл. Магнитный поток образуется первичной обмоткой, работающей от переменного тока.

Чтобы усилить магнитный поток, используется замкнутый магнитопровод, который выполнен из трансформаторной стали. Пространство печи соединяется двумя отверстиями с каналом, поэтому при наполнении печи жидким металлом создается замкнутый контур. Печь не сможет работать без замкнутого контура. В таких случаях сопротивление контура большое, и в нем течет малый ток, который назвали током холостого хода.

Вследствие перегрева металла и действия магнитного поля, которое стремится вытолкнуть металл из канала, жидкий металл в канале постоянно движется. Так как металл в канале нагрет выше, чем в ванне печи, то металл постоянно поднимается в ванну, из которой поступает металл с меньшей температурой.

Если металл слить ниже допустимой нормы, то жидкий металл будет выбрасываться из канала электродинамической силой. В итоге произойдет самопроизвольное выключение печи и разрыв электрического контура. Чтобы избежать таких случаев печи оставляют некоторое количество металла в жидком виде. Его называют болотом.

Канальные печи разделяют на:

  • Плавильные печи.
  • Миксеры.
  • Раздаточные печи.

Чтобы накопить некоторое количество жидкого металла, усреднения химического состава его и выдержки, используют миксеры. Объем миксера рассчитывают равным не ниже двукратной часовой выработки печи.

Канальные печи разделяют на классы по расположению каналов:

  • Вертикальные.
  • Горизонтальные.

По форме рабочей камеры:

  • Барабанные индукционные печи.
  • Цилиндрические индукционные печи.

Барабанная печь выполнена в виде стального сварного цилиндра с двумя стенками на торцах. Для поворота печи применяются приводные ролики. Чтобы повернуть печь, необходимо включить привод электродвигателя с двумя скоростями и цепной передачей. Двигатель имеет пластинчатые тормоза.

На торцевых стенках есть сифон для заливки металла. Для загрузки присадок и снятия шлаков имеются отверстия. Также для выдачи металла имеется канал. Канальный блок состоит из индуктора печи с V-образными каналами, сделанными в футеровке при помощи шаблонов. При первой же плавки эти шаблоны расплавляются. Обмотка и сердечник охлаждаются воздухом, корпус блока охлаждается водой.

Если канальная печь имеет другую форму, то выдача металла осуществляется с помощью наклона ванны гидроцилиндрами. Иногда металл выдавливают избыточным давлением газа.

Достоинства канальных печей
  • Малый расход электроэнергии вследствие малых потерь тепла ванны.
  • Повышенный электрический КПД индуктора.
  • Малая стоимость.
Недостатки канальных печей
  • Сложность регулировки химического состава металла, так как наличие оставленного жидкого металла в печи создает трудности при переходе от одного состава к другому.
  • Малая скорость движения металла в печи уменьшает возможности технологии плавки.
Конструктивные особенности

Каркас печи изготавливается из листовой стали с низким содержанием углерода толщиной от 30 до 70 мм. Внизу каркаса есть окна с присоединенными индукторами. Индуктор выполнен в виде стального корпуса, первичной катушки, магнитопровода и футеровки. Его корпус сделан разъемным, а части изолированы между собой прокладками для того, чтобы части корпуса не создавали замкнутый контур. В противном случае будет создаваться вихревой ток.

Магнитопровод выполнен из пластин специальной электротехнической стали 0,5 мм. Пластины изолированы между собой для снижения потерь от вихревых токов.

Катушка изготавливается из медного проводника сечением, зависящим от тока нагрузки и метода охлаждения. При воздушном охлаждении допустимый ток 4 ампера на мм2, при охлаждении водой допустимый ток 20 ампер на мм2. Между футеровкой и катушкой монтируют экран, который охлаждается водой. Экран изготовлен из магнитной стали или меди. Для отведения тепла от катушки монтируют вентилятор. Чтобы получить точные размеры канала, применяют шаблон. Он выполнен в виде полой стальной отливки. Шаблон ставится в индуктор до того момента, пока не будет заполнения огнеупорной массой. Он находится в индукторе при разогреве и сушке футеровки.

Для футеровки применяют огнеупорные массы влажного и сухого вида. Влажные массы используют в виде набивных или заливных материалов. Заливные бетоны используют при сложной форме индуктора, если нельзя уплотнить массу по всему объему индуктора.

Такой массой наполняют индуктор и уплотняют вибраторами. Сухие массы уплотняют вибраторами высокой частоты, набивные массы уплотняют пневматическими трамбовками. Если в печи будет выплавляться чугун, то футеровку выполняют из оксида магния. Качество футеровки определяется по температуре охлаждающей воды. Наиболее эффективным методом проверки футеровки является проверка по значению индуктивного и активного сопротивления. Эти измерения проводятся с помощью контрольных приборов.

В электрооборудование печи входит:

  • Трансформатор.
  • Батарея конденсаторов для компенсации потерь электрической энергии.
  • Дроссель для подсоединения 1-фазного индуктора к 3-фазной сети.
  • Щиты управления.
  • Кабели питания.

Чтобы печь нормально функционировала, к питанию подключают трансформатор на 10 киловольт, который имеет на вторичной обмотке 10 ступеней напряжения для регулировки мощности печи.

Набивочные материалы футеровки содержат:

  • 48% сухого кварца.
  • 1,8% кислоты борной, просеянной через мелкое сито с ячейками 0,5 мм.

Массу для футеровки готовят в сухом виде с помощью смесителя, и последующей просевкой через сито. Приготовленная смесь не должна храниться более 15 часов после подготовки.

Футеровку тигля производят с помощью уплотнения вибраторами. Электрические вибраторы используются для футеровки больших печей. Вибраторы погружают в пространство шаблона и производят уплотнение массы через стенки. При уплотнении вибратор передвигают краном и вертикально вращают.

Тигельные индукционные печи

Основными компонентами тигельной печи являются индуктор и генератор. Для изготовления индуктора используется медная трубка в виде намотанных 8-10 витков. Формы индукторов могут выполняться различных видов.

Этот вид печи наиболее распространенный. В конструкции печи нет сердечника. Распространенная форма печи представляет собой цилиндр из огнестойкого материала. Тигель находится в полости индуктора. К нему подводится питание переменного тока.

Преимущества тигельных печей
  • Энергия выделяется при загрузке материала в печь, поэтому вспомогательные нагревательные элементы не нужны.
  • Достигается высокая однородность многокомпонентных сплавов.
  • В печи можно создать реакцию восстановления, окисления, независимо от величины давления.
  • Высокая производительность печей из-за повышенной удельной мощности на любых частотах.
  • Перерывы в плавке металла не влияют на эффективность работы, так как для разогрева не требуется много электроэнергии.
  • Возможность любых настроек и простая эксплуатация с возможностью автоматизации.
  • Нет местных перегревов, температура выравнивается по всему объему ванны.
  • Быстрое плавление, позволяющее создать качественные сплавы с хорошей однородностью.
  • Экологическая безопасность. Внешняя среда не подвергается никакому вредному воздействию печи. Плавка также не оказывает вреда природе.
Недостатки тигельных печей
  • Малая температура шлаков, применяющихся для обработки зеркала расплава.
  • Малая стойкость футеровки при резких температурных перепадах.

Несмотря на имеющиеся недостатки, тигельные индукционные печи получили большую популярность на производстве и в других областях.

Индукционные печи для отопления помещения

Чаще всего такая печь устанавливается в помещении кухни. В ее конструкции основной частью является сварочный инвертор. Конструкция печи обычно совмещается с водонагревательным котлом, который дает возможность для отопления всех помещений в здании. Также есть возможность подключения подачи горячей воды в здание.

Эффективность работы такого устройства небольшая, однако, нередко такое оборудование все-таки применяется для отопления дома.

Конструкция нагревающей части индукционного котла подобна трансформатору. Наружный контур – это обмотки своеобразного трансформатора, которые подключаются к сети. Второй контур внутренний – это устройство обмена теплом. В нем происходит циркуляция теплоносителя. При подключении питания катушка создает переменное магнитное поле. В итоге внутри теплообменника индуцируются токи, которые осуществляют его нагревание. Металл нагревает теплоноситель, который обычно состоит из воды.

На таком же принципе основана работа бытовых индукционных плит, в которых в качестве вторичного контура выступает посуда из специального материала. Такая плита намного экономичнее обычных плит из-за отсутствия тепловых потерь.

Водонагреватель котла оснащен устройствами управления, которые дают возможность поддержания температуры теплоносителя на определенном уровне.

Отопление электроэнергией является дорогим удовольствием. Оно не может создать конкуренцию с твердым топливом и газом, дизельным топливом и сжиженным газом. Одним из методов снижения расходов является установка теплоаккумулятора, а также подключение котла в ночное время, так как ночью чаще всего действует льготное начисление за электричество.

Для того, чтобы принять решение об установке индукционного котла для дома, необходимо получить консультацию у профессиональных специалистов по теплотехнике. У индукционного котла практически нет преимуществ перед обычным котлом. Недостатком является высокая стоимость оборудования. Обычные котел с ТЭНами продается уже готовым к установке, а индукционный нагреватель требует дополнительного оборудования и настройки. Поэтому, прежде чем приобрести такой индукционный котел, необходимо произвести тщательный экономический расчет и планировку.

Футеровка индукционных печей

Процесс футеровки необходим для обеспечения защиты корпуса печи от воздействия повышенных температур. Она дает возможность значительно сократить потери тепла, увеличить эффективность плавки металла или нагрева материала.

Для футеровки применяют кварцит, являющийся модификацией кремнезема. К материалам для футеровки предъявляются некоторые требования.

Такой материал должен обеспечить 3 зоны состояний материала:

  • Монолитная.
  • Буферная.
  • Промежуточная.

Только наличие трех слоев в покрытии способно защитить кожух печи. На футеровку отрицательно влияет неправильная укладка материала, плохое качество материала и тяжелые условия работы печи.

Похожие темы:



electrosam.ru

Индукционная печь своими руками: принцип действия, схемы

Индукционная печь, выполненная своими руками, является отличным решением для обогрева различных помещений.

Кроме обогрева индукционная печь может выполнять следующие функции:

  • плавление металла;
  • очистку драгоценных металлов;
  • нагревание изделий из металла, после чего они проходят через процедуру закалки или через иные процессы.

Однако вышеописанные функции обеспечивают промышленные установки, а если нужно выполнять обогрев дома, то обычно устанавливается печь для кухни, причем можно ее приобрести в готовом виде или сделать самостоятельно. Самодельная индукционная печь создается достаточно просто, и на этот процесс не нужно тратить много времени. Однако важно знать не только правила формирования данной конструкции, но и ее другие особенности, чтобы можно было при необходимости своими силами осуществить ремонт или замену каких-либо основных частей.

Принцип работы оборудования

Важно знать особенности действия данного вида печи, чтобы хорошо разбираться в ее работе и параметрах. Работает оборудование за счет того, что с помощью специальных вихревых токов обеспечивается разогрев материала. Получаются такие токи за счет специального индуктора, являющегося катушкой индуктивности. В ней имеется насколько витков провода, обладающего довольно существенной толщиной.

Индуктор может нагреваться за счет сварочного инвертора или другого оборудования. Принцип работы индукционной печи предполагает, что питание индуктора поступает от сети переменного тока, а также для этого может применяться генератор высокой частоты. Ток, протекая по индуктору, формирует переменное поле, пронизывающее пространство. Если в нем имеются какие-либо материалы, то именно на них наводятся токи, обеспечивая их эффективное нагревание.

Если используется печь для создания системы отопления в доме, то обычно в качестве материала выступает вода, которая нагревается. Если же оборудование предназначено для промышленных целей, то в качестве материала может использоваться металл, который под действием тока начинает плавиться. Таким образом, принцип работы индукционной плиты считается простым и понятным, поэтому создать ее своими силами достаточно просто.

Устройство индукционных печей может быть разным, поскольку можно выделить два совершенно разных вида:

  • оборудование, оснащенное магнитопроводом;
  • печи без магнитопровода.

В первом случае индуктор находится внутри специального металла, который под действием токов начинает плавиться. Во втором индуктор располагается снаружи. Схема каждого варианта имеет свои специфические отличия.

Считается, что особенности действия конструкции с магнитопроводом является более эффективным, поскольку этот элемент повышает плотность создаваемого магнитного поля, поэтому нагрев более оперативный и качественный.

Самым популярным примером печи, оснащенной магнитопроводом, является канальная конструкция. Схема данного оборудования состоит из замкнутого магнитопровода, созданного из трансформаторной стали. На этом элементе имеется индуктор, являющийся первичной обмоткой, и тигель, обладающий кольцеобразной формой. Именно в нем находится материал, предназначенный для плавления. Тигель создается из специального диэлектрика, обладающего хорошей устойчивостью к возгоранию. Используются данные конструкции для создания чугуна высокого качества или для плавления цветных металлов.

Разновидности и характеристики различных индукционных печей

Можно выделить несколько видов индукционных печей, принцип действия которых имеет определенные отличия. Некоторые предназначаются только для промышленных работ, а другие могут использоваться в домашних условиях, поэтому часто предназначаются для кухни, где обеспечивают качественный нагрев. Наиболее часто последние варианты формируются из сварочного инвертора, имеют простую конструкцию, за счет чего их обслуживание и ремонт являются простыми работами.

К основным разновидностям индукционных печей относятся:

  • Вакуумная индукционная печь. В ней плавка осуществляется в вакууме, что позволяет удалить из различных смесей вредные и опасные примеси. В результате получаются изделия, которые совершенно безопасны для применения, отличаются высоким качеством. Следует отметить, что их ремонт считается сложной работой, а сам процесс создания, обычно, не может осуществиться своими силами без специализированного оборудования и необычных условий.
  • Канальная конструкция. Она изготавливается с применением обычного сварочного трансформатора, который работает на частоте, равной 50 Гц. Здесь вторичная обмотка данного устройства заменяется тигелем кольцеобразной формы. Видео создания такой печи можно найти в интернете, причем ее схема не считается сложной. Применяться грамотно сформированное оборудование может для плавки большого количества цветных металлов, причем потребление энергии считается небольшим. Ремонт считается специфическим и сложным.
  • Тигельная печь. Схема данной конструкции предполагает установку индуктора и генератора, которые являются самыми основными частями оборудования. Для формирования индуктора может применяться стандартная трубка из меди. Однако должно быть соблюдено необходимое количество витков, которое не должно быть больше 8, но и меньше 10. Схема самого индуктора может быть разной, он может иметь форму восьмерки или другую конфигурацию. Следует отметить, что ремонт данного оборудования считается достаточно простой работой.
  • Индукционная печь для обогрева помещения. Как правило, она предназначается для кухни, создается на основе сварочного инвертора. Обычно данная установка применяется в комбинации с водогрейным котлом, который позволяет обеспечить отопление каждого помещения в строении, кроме того, можно будет подвести горячее водоснабжение к сооружению. Принцип работы заключается в том, что индуктор получает питание от сварочного инвертора. Считается, что эффективность данного оборудования является невысокой, однако нередко только оно является единственно возможным для создания отопления в доме.

Процесс формирования печи

Сделать для кухни или другого помещения в доме индукционную печь на основе инвертора можно своими усилиями. Для этого рекомендуется не только изучить теоретическую часть данного процесса, но и просмотреть обучающее видео.

Чтобы сформировать электромагнитное поле, которое будет иметься снаружи индуктора, необходимо применять специальную катушку, в которой будет достаточно большое количество витков. Дополнительно потребуется сгибать трубу, а данная работа обладает определенными сложностями, поэтому более рациональным решением в этом случае будет расположение прямой трубы непосредственно внутри катушки, в результате чего она будет работать в качестве сердечника.

Как правило, используется металлическая труба, однако она считается слабым теплоносителем, поэтому вместо нее может применяться полимерная труба, внутри которой будут находиться небольшие отрезки проволоки из металла. Для генератора тока оптимальным считается применение стандартного инвертора. Его обслуживание и ремонт считаются простыми и понятными работами, поэтому можно будет обеспечить долгий срок службы оборудования.

Таким образом, для создания конструкции потребуется:

  • полимерная труба;
  • стальная проволока;
  • медный провод;
  • сетка из проволоки;
  • наличие самого инвертора.

Катанка из стали разрезается на мелкие части. Один торец трубы из полимеров закрывается сеткой, а в другой загружаются металлические отрезки проволоки. Второй торец также закрывается сеткой. Сверху трубы создается индукционная обмотка, для чего используется медный провод. Концы данной обмотки хорошо изолируются и подводятся к выходу инвертора. Как только аппарат включается, создается от катушки электромагнитное поле, что обеспечивает появление вихревых токов в сердечнике. Это приведет к его нагреванию, поэтому и вода, протекающая по трубе, начнет греться. Таким образом, получается идеальная конструкция для кухни или другого помещения, причем ее обслуживание и ремонт считаются простыми.

Лучше всего перед работами просмотреть обучающее видео, чтобы не совершить ошибок. После создания оборудования, можно установить его в нужном помещении. Оно может предназначаться не только для топочной, но даже и для кухни. Важно выбрать такое помещение, в котором можно будет легко ухаживать за печкой и осуществлять ее ремонт.

Особенности создания оборудования

Индукционная печь, созданная на основе инвертора, не обладает какими-либо параметрами, которые позволяли бы людям устанавливать нужную температуру воды. Поэтому можно говорить о том, что данное оборудование не является совершенно безопасным для постоянного использования. Поэтому лучше всего во время процесса формирования индукционной печи предусматривать установку автоматики и устройства контроля. В этом случае можно не только повысить безопасность устройства, но и упростить его использование, а ремонт будет требоваться очень редко.

Для этих целей на выходе из трубы необходимо смонтировать специальную группу безопасности, к которой причисляется предохранительный клапан, манометр и воздухоотводчик.

Чтобы во время использования оборудования не возникало перегрева, необходимо выполнить установку элемента аварийного отключения, которым можно управлять с помощью термостата. Может быть установлен терморегулятор, оснащенный датчиком температуры. Можно смонтировать реле, которое обеспечивает размыкание цепи в том случае, если температура теплоносителя достигает определенного уровня.

Таким образом, существует несколько разновидностей индукционных печей, отличающихся принципом работы, внешним видом, конструкцией и параметрами. Для обогрева дома можно даже своими силами сформировать конструкцию, для чего может применяться стандартный сварочный инвертор. Полученная установка при добавлении многочисленных дополнительных элементов будет безопасной, надежной и качественной, а также эффективной и простой в использовании.

poluchi-teplo.ru

принцип работы и сфера применения

Технология плавки металлов методом индукционного нагрева развивалась более сотни лет, она продолжает совершенствоваться до сих пор. Все началось с открытия ученым М. Фарадеем явления электромагнитной индукции. Уже в то время предпринимались первые практические попытки создать в лабораторных условиях новую технологию плавки металлов, но все они заканчивались неудачей. В то время не было установок, способных генерировать токи повышенной частоты достаточной мощности.

Первая индукционная печь была предложена С. Фарранти в 1887 году. Но до момента ее практической реализации прошло еще немало времени. В 1890 году компания Benedicks Bultfabrik реализовала эту идею, появилась реальная возможность в промышленных масштабах осуществлять плавку металлов по новой технологии. Но в то время не было мощных источников тока, поэтому индукционная печь работала с незначительными объемами металла.

Ситуация стала меняться в начале 20 века, когда конструкция печи претерпела значительные изменения. Появились мощные генераторы и источники тока повышенной частоты, которые и стали использоваться для обеспечения ее работы.

Развитие полупроводниковых приборов и появление первых тиристорных преобразователей позволили создать эффективные системы питания на их основе. Современная индукционная печь в состоянии работать с большими объемами металла. За счет использования инновационных систем управления, она стала более экономичной.

Эта технология позволяет получать сверхчистые сплавы различных металлов. Если при традиционном способе плавки, к примеру, в конверторе, остается большой процент примесей, то при использовании этого метода они отсутствуют. Это позволяет создавать сверхчистые сплавы с хорошими эксплуатационными характеристиками.

Интересен сам принцип работы индукционной печи, заключающийся в бесконтактном нагреве металлов с помощью электромагнитного поля. Это происходит с помощью индуктора, нагрузкой которого и служит загружаемый в печь металл. Если мощность печи достаточно высокая, то происходит плавление.

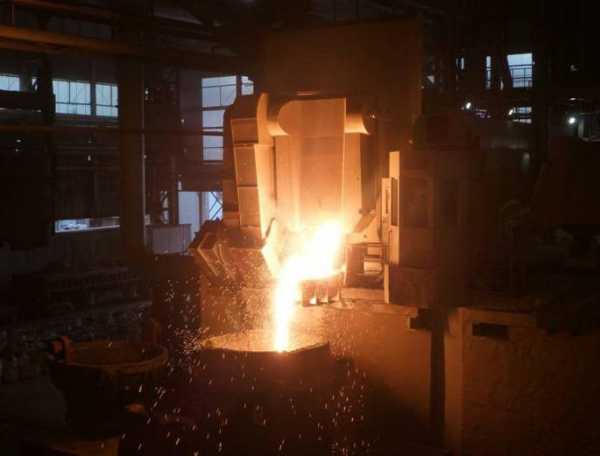

Сама индукционная печь может иметь самые разнообразные габариты и назначение. Она может быть использована в лабораторных установках или больших производственных комплексах, иметь разную мощность и производительность.

Небольшая самодельная индукционная печь вполне может пригодиться в домашней лаборатории. С ее помощью можно изготовить, например, припой с разным содержанием цинка и олова, а также многое другое. При ее изготовлении необходимо учитывать вышеописанный принцип работы. Используйте высокочастотный генератор (от 30 МГц и выше), мощный источник питания, силовые модули, и в результате в тигеле (он может состоять из 6-15 витков провода ПЭВ-8,0) можно будет расплавить кусок цинка за короткий промежуток времени (15-20 секунд).

Развитие этой технологии идет по пути постепенного наращивания мощности установок, совершенствования элементной силовой базы, увеличения частоты генератора и использования инновационных разработок в схемах управления, контроля и защиты.

fb.ru

принцип работы, схема и инструкция

Обновлено:

2016-08-14

Индукционная печь хорошо знакома тем, чья профессия или хобби связаны с плавкой, обработкой металла. Их повсеместно используют на металлургических предприятиях. Но при этом такие печки вполне можно использовать для хозяйственных нужд. Скажем больше, данное оборудование при правильном подходе изготавливается своими руками. Однако сперва разберемся в принципе работы и конструкции.

Содержание статьи

Принцип действия индукционной печи

Каждая индукционная печь основана на индукционном нагреве. Если говорить более простым языком, то тепло получается за счет электрического тока, который создает электромагнитное поле. При этом не стоит путать понятия индукционная печка и электрокотел. Хотя в обоих случаях используется электричество, приборы совершенно различны между собой, используется разная схема и пр.

Индуктор — витки проводов, в которые помещается электропроводящая заготовка, выполненная из графита. За счет мощности генератора, в индуктор поступают разночастотные токи, что способствует созданию мощного электромагнитного поле. Поле воздействует на графитовую заготовку, нагревая ее. Это позволяет получать тепло высокой эффективности.

Создаваемое тепло индукционная печь может направлять на различные потребности и нужды человека:

  • Для плавки различных видов металла. Это мощные печи, применяемые в промышленности;
  • Для поверхностной закалки металла. Незаменимая вещь для обработки изделий из металла;
  • Для термообработки металлических заготовок;
  • Для обогрева помещения, приготовления пищи.

Виды индукционных печей

Теперь, когда принцип работы устройства понятно, разберемся, какой может быть индукционная печь.

  1. Тигельная печь. Индукционная тигельная печь служит для плавки металла. Такое оборудование имеет характерное отличие от стальных видов печей — сердечник отсутствует, схема нестандартная.
  2. Канальная печь. Это трансформатор, который имеет стальной магнитный проводов и вторичную обмотку одновиткового типа. Данная обмотка служит одновременно в качестве нагрузки. Такая схема создания печи используется не так часто, как тигельная.
  3. Вакуумная печь. Процесс плавки металла осуществляется в вакууме, что позволяет удалить из металла вредные примеси.
  4. Бытовая индукционная печка. Такая индукционная печь служит для бытовых нужд. При работе с ними следует соблюдать важное правило — использовать посуду, материал которой поглощает электромагнитное поле.

Наибольший интерес представляет именно тигельная печь, потому о ней поговорим подробнее.

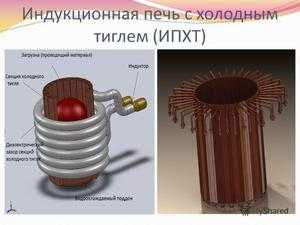

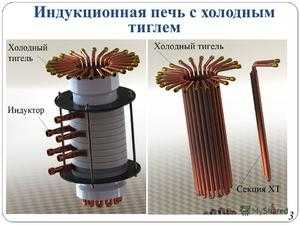

Тигельная печка

Это самый распространенный тип индукционной печи, где все основано на индукционном нагреве.

Мы уже отмечали, что конструкция оборудования предусматривает отсутствие сердечника. Потому это изделие правильной цилиндрической формы, материал для изготовления которого должно быть обязательно огнеупорным. Это и есть тигель. Он помещается в полость индуктора и подключается к источнику подачи переменного тока.

Среди основных преимуществ тигельной печки можно выделить следующие:

  • Принцип выделения энергии осуществляется при загрузке, потому не требуется промежуточный нагревательный элемент;
  • Процесс работы тигельной индукпечи позволяет получить многокомпонентные сплавы;
  • Уникальность оборудования в том, что в нем воссоздается различный тип атмосферы — окислительная, восстановительная или нейтральная;
  • Показатели давления могут регулироваться;
  • Отличаются высокой производительностью работы. Даже при средних частотах;
  • Отлично подходит для работы с металлами разного типа и марки. Для перехода от работы с одним металлом на другой не нужно затрачивать много ресурсов и времени;
  • Легкость эксплуатации, простота управления и настройки;
  • Поддаются автоматизации;
  • Не имеют местные перегревы, выравнивают температуру по всему объему емкости для плавки;
  • Экологичные. В результате работы тигельной печки атмосфера практически не страдает;
  • Процесс работы на индукционной печке тигельного типа довольно чистый, гигиеничный.

Но есть у тигельных печей два недостатка.

  1. Достаточно низкая температура используемых для обработки зеркала плавки шлаков.
  2. Не особо высокий показатель стойкости футеровки, что становится особенно заметным при резких перепадах температуры.

Но принцип работы, качество плавки металла и возможности тигельной индукционной печки заставляют частично закрывать глаза на недостатки, поскольку достоинства их существенно превосходят.

Футеровка

Мы затронули такое понятие как футеровка. Но что это? Давайте разбираться.

Футеровка требуется для защиты обшивки, то есть кожуха печки. Футеровка не позволяет высоким температурам пагубно воздействовать на конструкцию. Но и это не все.

Футеровка заметно сокращает тепловые потери, а потому повышает эффективность работы устройства.

Как показывает практика, наиболее эффективная футеровка изготавливается на основе модификации кремнезема — кварцит. Чтобы футеровка могла хорошо выполнять свои задачи, требуется создать три зоны состояния материала:

  • Промежуточная;
  • Монолитная;
  • Буферная.

Только трехслойная футеровка позволяет максимально обеспечить защитные функции индукционной печи.

Негативно на целостность футеровки влияют несколько факторов:

  • Нарушение рекомендаций и правил в процессе укладки, когда создавалась футеровка;
  • Применение защитных материалов низкого качества;
  • Условия повышенной нагрузки при эксплуатации индукционного оборудования.

Делаем своими руками

Как вы думаете, индукционная печь своими руками — это реально? Более чем.

Начать нужно с того, чтобы понять схему устройства. Мы приведем пример самой элементарной индукционной печи. Поняв принцип и разобравшись, какая схема здесь используется, можно попробовать создать нечто более сложное, подходящее для бытовых нужд.

В описываемом руководстве по изготовлению индукционной печи мы возьмем не очень мощный генератор с низковольтными транзисторами. Его хватит для нагрева железа. Полученный прибор нагрева полностью основан на работе токов Фуко.

Для работы вам потребуется:

  • Проволока для индуктора;
  • Светодиод;
  • Ферритовые кольца с разным диаметром;
  • Схема К174ХА11. Данная микросхема есть везде.

Теперь приступаем к сборке.

  1. Для начала соберем задающий генератор для нашего нагревателя индукционного типа.
  2. Вам нужна схема (К174ХА11), которая предварительно настраивается на пределы частоты 40-80 кГц.
  3. Задайте скважность на 50%. Для создаваемого оборудования это оптимальные показатели.
  4. Трансформатор ТР1 наматывается на маленьком ферритовом кольце диаметром около 2 сантиметров.
  5. Для обмотки используются провода диаметром 4 миллиметра. Намотка должна получиться из 30 витков.
  6. Трансформатор ТР2 наматывается на ферритовое кольцо большего диаметра — 5 сантиметров. На первичной обмотке обязательно 22 витка из проводов диаметров 1 миллиметр.
  7. Для вторичной обмотки требуется 2-3 витка из аналогичной проволоки, только сложенной в четыре раза.
  8. Индуктор делают из проволоки толщиной 3 миллиметра. Диаметр получаемого индуктора составляет 11 миллиметров. Количество витков при этом ровно 6.
  9. Для настройки резонанса используют обычный светодиод, подключенный через резистор 1к.
  10. Если после включения генератор не начал работать, выводы обмоток на транзисторных базах попробуйте поменять местами.
  11. Обязательно подавайте напряжение постепенно при первом пуске с шагом 10 В.
  12. Одновременно с повышением напряжения следите за состоянием транзисторов, чтобы схема выдержала нагрузку. Если вы собрали конструкцию правильно, транзисторы только слегка нагреются, они не должны быть горячими.

Специалисты отмечают, что при выборе между индукционной печкой и электрическим аналогом, предпочтение следует отдать первому варианту. Но это уже дело лично каждого. Так что решайте.

etapech.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
