Что такое элеватор в системе отопления: устройство, принцип работы, расчет

Элеваторные узлы применяются в тепловых пунктах многоквартирных домов с середины прошлого века, отдельные экземпляры продолжают успешно работать до сих пор. Жильцы не торопятся менять морально устаревшие элементы на новую арматуру, оборудованную современной автоматикой, причем это нежелание вполне обосновано. Для прояснения сути вопроса предлагаем разобраться, что такое элеватор, его устройство и основные функции в системе отопления.

Назначение и функции узла

Вода в сетях централизованного теплоснабжения достигает температуры 150 °С и движется по наружным магистралям под давлением 6—10 Бар. Зачем поддерживаются столь высокие параметры теплоносителя:

  1. Чтобы высокотемпературные котлы либо другое теплосиловое оборудование функционировало с максимальным КПД.
  2. Для доставки нагретой воды в районы, отдаленные от котельной или ТЭЦ, сетевые насосы должны создавать приличный напор. Тогда на тепловых вводах близлежащих зданий давление достигает 10 Бар (опрессовка – 12 Бар).
  3. Транспортировка перегретого теплоносителя выгодна экономически. Тонна воды, доведенная до 150 градусов, содержит значительно больше тепловой энергии, нежели аналогичный объем при 90 °С.

Справка. Теплоноситель в трубах не обращается в пар, поскольку находится под давлением, удерживающим воду в жидком агрегатном состоянии.

Деталь незамысловатая — с виду обычный тройник с фланцами

Согласно действующим нормативным документам, температура теплоносителя, подаваемого в систему водяного отопления жилого либо административного здания, не должна превышать 95 °С. Да и напор 8—10 атмосфер слишком велик для внутридомовой теплосети. Значит, указанные параметры воды нужно подкорректировать в меньшую сторону.

Элеватор — это энергонезависимое устройство, понижающее давление и температуру входящего теплоносителя путем подмешивания охлажденной воды, поступающей из системы отопления. Показанный выше на фото элемент входит в состав схемы теплового узла, устанавливается между подающим и обратным трубопроводом.

Третья функция элеватора – обеспечить циркуляцию воды в домовом контуре (как правило, однотрубной системы). Вот почему данный элемент представляет интерес – при внешней простоте он совмещает 3 устройства – регулятор давления, смесительный узел и водоструйный циркуляционный насос.

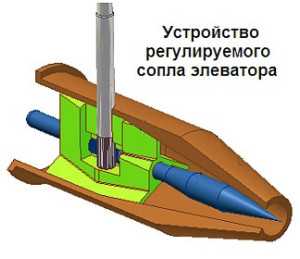

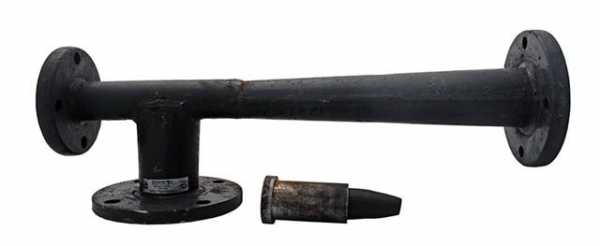

Элеваторный элемент со сменным соплом

Принцип работы элеватора

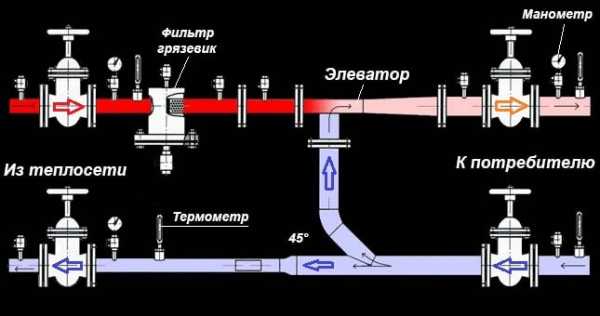

Внешне конструкция напоминает большой тройник из металлических труб с присоединительными фланцами на концах. Как устроен элеватор внутри:

  • левый патрубок (смотри чертеж) представляет собой сужающееся сопло расчетного диаметра;
  • за соплом располагается смесительная камера цилиндрической формы;
  • нижний патрубок служит для присоединения обратной магистрали к смешивающей камере;
  • правый патрубок – это расширяющийся диффузор, направляющий теплоноситель в отопительную сеть многоэтажного дома.
На чертеже патрубок эжектируемого потока условно показан сверху, хотя обычно он располагается снизу

Примечание. В классическом исполнении элеватор не требует подключения к домовой электросети. Обновленный вариант изделия с регулируемым соплом и электроприводом присоединяется к внешнему источнику питания.

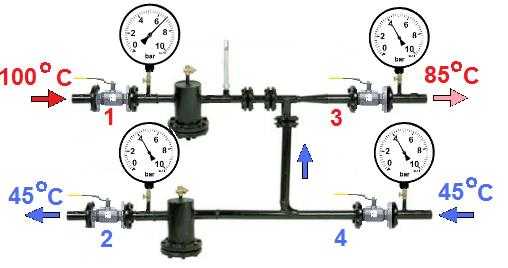

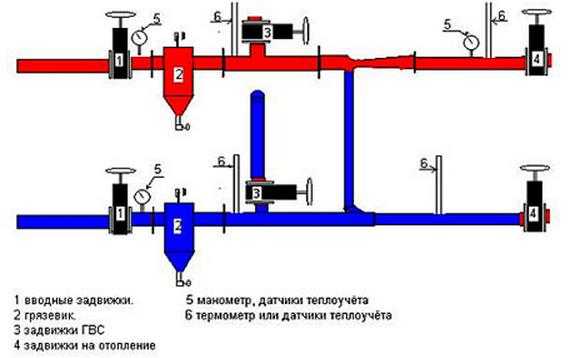

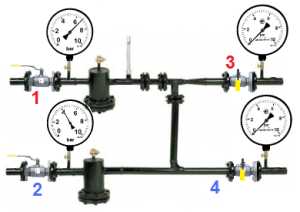

Стальной элеваторный узел подключается левым патрубком к подающей магистрали централизованной тепловой сети, нижним – к обратному трубопроводу. С обеих сторон элемента ставятся отсекающие задвижки, плюс сетчатый фильтр – отстойник (иначе – грязевик) на подаче. Традиционная схема теплового пункта с элеватором также включает манометры, термометры (на обеих линиях) и прибор учета потребленной энергии.

Теперь рассмотрим, как работает элеваторная перемычка:

  1. Перегретая вода из сети теплоснабжения проходит через левый патрубок к соплу.
  2. В момент прохождения сквозь узкое сечение сопла под высоким давлением течение потока ускоряется согласно закону Бернулли. Начинает действовать эффект водоструйного насоса, обеспечивающего циркуляцию теплоносителя в системе.
  3. В зоне смесительной камеры напор воды снижается до нормы.
  4. Струя, движущаяся с высокой скоростью в диффузор, создает разрежение в камере смешивания. Возникает эффект эжекции – поток жидкости с более высоким давлением увлекает через перемычку теплоноситель, возвращающийся из отопительной сети.
  5. В камере элеватора отопления происходит перемешивание охлажденной воды с перегретой, на выходе из диффузора получаем теплоноситель нужной температуры (до 95 °С).

Уточнение. Стоит отметить, что элеваторный узел также использует в работе принцип инжекции – смешивание двух струй с одновременной передачей энергии. Напор результирующего потока становится меньше, чем первоначального, но больше подсасываемого из обратки. Более понятно процесс показан на видео:

Главное условие нормальной работы элеватора – достаточный перепад давлений между магистральной подачей и обратной линией. Указанной разницы должно хватить на преодоление гидравлического сопротивления домового отопления и самого инжектора. Обратите внимание: вертикальная перемычка врезается в обратку под углом 45° для лучшего разделения потоков.

На подаче из теплосети давление самое высокое, при выходе из диффузора – среднее, в обратной магистрали — наиболее низкое. То же самое в элеваторе происходит с температурой воды

Технические характеристики стандартных изделий

Линейка элеваторов заводского изготовления состоит из 7 типоразмеров, каждому присвоен номер. При подборе учитывается 2 основных параметра – диаметр горловины (камеры смешения) и рабочего сопла. Последнее представляет собой съемный конус, который при необходимости меняется.

Размеры составных элементов изделия смотрите ниже в таблице

Замена сопла производится в двух случаях:

  1. Когда проходное сечение детали увеличивается в результате естественного износа. Причина выработки – трение абразивных частиц, содержащихся в теплоносителе.
  2. Если необходимо изменить коэффициент смешивания – повысить либо снизить температуру воды, подающейся в домовую систему теплоснабжения.

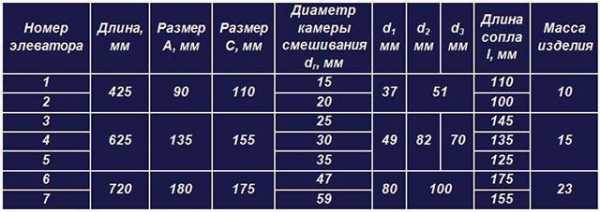

Номера стандартных элеваторов и основные размеры приведены в таблице (сопоставляйте с обозначениями на чертеже).

Обратите внимание: в технических характеристиках не указывается проходное сечение сопла, поскольку этот диаметр рассчитывается отдельно. Чтобы подобрать номер готового элеваторного тройника под конкретную отопительную систему, необходимо также вычислить потребный размер смесительно-инжекционной камеры.

Расчет и подбор элеватора по номеру

Сразу уточним порядок действий: первым делом рассчитывается диаметр смешивающей камеры и выбирается подходящий номер элеватора, затем определяется размер рабочего сопла. Диаметр инжекционной камеры (в сантиметрах) вычисляется по формуле:

Участвующий в формуле показатель Gпр – это реальный расход теплоносителя в системе многоквартирного дома с учетом ее гидравлического сопротивления. Величина рассчитывается так:

  • Q – количество теплоты, расходуемое на обогрев здания, ккал/ч;
  • Тсм – температура смеси на выходе из элеваторного тройника;
  • Т2о – температура воды в обратной линии;
  • h – сопротивление всей разводки отопления вместе с радиаторами, выраженное в метрах водного столба.

Справка. Чтобы вставить в формулу непонятные килокалории, нужно знакомые ватты умножить на коэффициент 0.86. Метры водного столба преобразуются в более распространенные единицы: 10.2 м вод. ст. = 1 Бар.

Пример подбора номера элеватора. Мы выяснили, что реальный расход Gпр составит 10 тонн смешанной воды за 1 час. Тогда диаметр смесительной камеры равен 0.874 √10 = 2.76 см. Логично взять смеситель №4 с камерой 30 мм.

Теперь выясняем диаметр узкой части сопла (в миллиметрах) по следующей формуле:

  • Dr – определенный ранее размер инжекторной камеры, см;
  • u – коэффициент смешивания;
  • Gпр – наш расход готового теплоносителя на подаче в систему.

Хотя внешне формула кажется громоздкой, но в действительности расчеты не слишком сложные. Остается неизвестным один параметр – коэффициент инжекции, вычисляемый так:

Все обозначения из данной формулы мы расшифровали, кроме параметра Т1 – температуры горячей воды на входе в элеватор. Если предположить, что ее величина составляет 150 градусов, а температура подачи и обратки 90 и 70 °С соответственно, искомый размер Dc выйдет 8.5 мм (при расходе 10 т/ч воды).

Когда известна величина напора Нр на входе в элеватор со стороны централи, можно воспользоваться альтернативной формулой определения диаметра:

Замечание. Результат вычисления по последней формуле выражается в сантиметрах.

В заключение о недостатках элеваторных смесителей

Положительные моменты использования элеваторов в домовых теплопунктах мы выяснили ранее – энергонезависимость, простота, надежность в работе и долговечность. Теперь о недостатках:

  1. Для нормального функционирования системы нужно обеспечить значительный перепад напора воды между обраткой и подачей.
  2. Требуется индивидуальный подбор узла к конкретной отопительной сети, основанный на расчете.
  3. Чтобы изменить параметры выходящего теплоносителя, нужно пересчитать диаметр отверстия форсунки под новые условия и заменить сопло.
  4. Плавная регулировка температуры на элеваторе не предусмотрена.
  5. Узел не может применяться в качестве циркуляционного насоса локальной схемы (например, в частном доме).

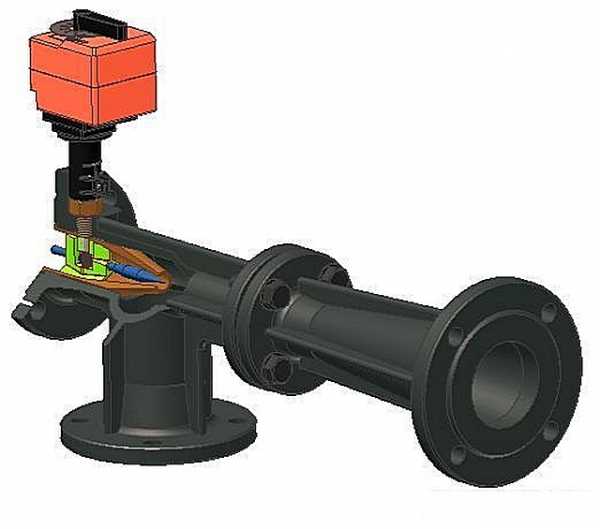

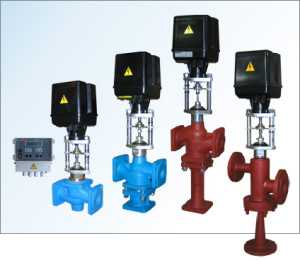

Уточнение. Существуют усовершенствованные модели элеваторов с регулируемым проходным сечением. Внутри предкамеры установлен конус, перемещаемый шестеренчатой передачей, привод – ручной либо электрический. Правда, теряется главное преимущество узла – независимость от электроэнергии.

Домовые однотрубные системы, действующие совместно с элеваторами, довольно сложно запускать в работу. Нужно сначала выдавить воздух из обратного стояка, затем из подающего, постепенно открывая магистральную задвижку. Подробнее об инжекционных узлах и способе запуска расскажет мастер – сантехник в видеосюжете:

otivent.com

что это такое, принцип работы

Что это такое - элеваторный узел системы отопления, четко осознает далеко не каждый потребитель. В отечественных климатических условиях сложно представить себе жилище без источника обогрева. Рассматриваемая система позволяет оптимизировать отопление, в отличие от печного аналога, которое не могло обогреть пол, по причине существенного ухода теплого воздуха вверх. Попробуем разобраться с тонкостями элеваторного оборудования и его преимуществами.

Общие сведения

Поскольку техническое развитие не стоит на месте, специалисты сконструировали водяную систему отопления. Здесь уместно задать вопрос: "А что это такое элеваторный узел системы отопления?". Он представляет собой конструкцию, позволяющую обогреть воздух в помещении, независимо от высоты потолков и общей площади комнат.

В частном доме владельцы чаще всего используют тип индивидуального отопления. В квартирах, как правило, эксплуатируется центральная система. Далее рассмотрим, что собой представляет элеваторный блок, какие функции он выполняет.

Рассматриваемый агрегат представляет собой устройство, входящее в узел отопления, которое выполняет опции струйного либо инжекционного насоса. Главная задача подобной модификации – увеличение давления внутри работающей конструкции обогрева. Проще говоря, элеваторная система прокачивает теплоноситель по системе, одновременно повышая его объем.

Понять, что это такое элеваторный узел системы отопления, поможет следующий пример:

  • При подаче из основного водопровода поставляется порядка 5 кубических метров жидкости для теплоносителя.
  • В рабочую систему уже поступает в два раза больше материала.
  • Увеличение подачи и объема связаны преимущественно с обычными физическими законами.
  • Прежде всего, учитывайте, что элеватор в тепловой системе – это подсоединение к центральным тепловым сетям, где эксплуатируется главная ТЭЦ под давлением или в котельной.

Принцип работы

Работа элеваторного узла системы отопления заключается в подаче воды, которая движется по трубопроводу. В зимний период температура жидкости может достигать 150 градусов по Цельсию. Несмотря на то, что градус кипения составляет 100 градусов, дополнительную роль в работе системы играет один из законов физики. При рассматриваемой температуре вода начинает кипеть только в случае нахождения в открытом резервуаре без подачи дополнительного давления. Поскольку в трубопроводе имеется дополнительная нагрузка, жидкость активнее циркулирует при помощи насосного оборудования. В связи с этим кипение не происходит даже при превышении критических значений.

Особенности

Элеваторный узел системы отопления, фото которого представлено ниже, при температуре в 150 градусов не может работать эффективно. На это имеется ряд предпосылок:

  • Чугун очень не любит термических перепадов. Если в квартире используются радиаторы из такого материала, в этом случае он подвержены деформации и выходу из строя. Поломка может дойти до степени полного разрушения батареи.
  • Чрезмерная температура также активно нагревает металлические радиаторы, вследствие чего можно получить ожоги.
  • Современная обвязка приспособлений выполняется из пластика, который максимально выдерживает 90 градусов. При 150 градусах – он начнет просто плавиться.
  • Чтобы остудит основной очаг, как раз и используется элеватор.

Предназначение

Назначение элеваторного узла в системе отопления направлено на понижение температуры жидкости, используемой в конструкции. В жилище после прохождения данного узла попадает теплоноситель нормальной температуры. Как выяснилось, элеваторы необходимы для того, чтобы понижать температуру воды для систем отопления.

Сам процесс производится достаточно просто. Приспособление включает в себя рабочую камеру, где смешивается горячая вода и жидкость, поступающая из обратного контура. Такое решение дает возможность получать достаточное количество теплоносителя без чрезмерного расхода воды.

Обслуживание

Далее рассмотрим особенности обслуживания элеваторного узла системы отопления. Что это такое, рассмотрено выше. В процессе эксплуатации системы возникают определенные потери температур жидкости. При этом необходимо учитывать, что подача воды осуществляется через сопло с уменьшенным диаметром, в отличие от размеров трубопровода горячей воды. Увеличение скорости движения жидкости обеспечивается давлением, что дает возможность обеспечить теплоносителем все стояки. Такая конструкция гарантирует равномерный обогрев комнат, независимо от наличия или отсутствия распределительного блока.

Номера элеваторных узлов системы отопления требуют правильного обслуживания. Некоторые работники просто снимают сопло и устанавливают заслонки из металла, отвечающие за ручную регулировку скорости подачи воды. Это не самый худший вариант, гораздо проблематичнее эксплуатировать систему без них.

В подобной ситуации жилища в непосредственной близости от системы будут получать излишнее количество тепла, даже в самый сильный мороз жильцам придется проветривать квартиру. А в помещениях, размещенных вдалеке от развязки, напротив, будет холодно. Людям придется использовать дополнительные источники обогрева. На самом деле, виной всему является неправильное обслуживание системы.

Эксплуатация

Принцип работы элеваторного узла системы отопления более понятен при изучении схемы. Она дает возможность понять, что конструкция выполняет опцию сразу двух приспособлений: насоса циркуляционного типа и смесителя.

Конфигурация устройства максимально проста, но довольно эффективна. Система отличается приемлемой ценой, не требует подключения электрической энергии. Для эффективной работы необходимо соблюдать определенные правила, а именно:

  • В части прямого и обратного оборота следует поддерживать давление порядка 0,9-2,0 Бар.
  • Температурный режим выходной жидкости не поддается регулировке.
  • Все детали приспособления должны точно подгоняться, что требует проведения соответствующих расчетов.

Невзирая на некоторые сложности эксплуатации, элеваторный узел системы отопления, размеры которого требуют правильной корректировки, достаточно популярен в коммунальной отрасли и отличается высоким показателем эффективности. На итоговые результаты работы конструкции абсолютно не влияют перепады тепловых и гидравлических параметров. Блок не нуждается в постоянном наблюдении, а его регулировка осуществляется правильным подбором размера сопла.

Основные неисправности

Чаще всего в рассматриваемом узле поломки случаются по причине выхода из строя самого устройства. Это может быть связано с изменением диаметра сопла или его засорения. Кроме того, может деформироваться арматура, грязевики либо сбиться настройки регуляторных элементов.

Заметить неисправность несложно. Главным признаком поломки является наличие перепадов температур до подключения к системе и после нее. В случае значительного различия показателей, можно смело говорить о нарушениях в работе блока. Если разница параметров не очень существенная, проблема, скорее всего, заключается в засорении сопла. Для ремонта лучше воспользоваться услугами специалистов, поскольку самостоятельное вмешательство может привести к ухудшению ситуации.

Прочие неполадки

Чтобы устранить засорение сопла, оно снимается механическим путем и тщательно прочищается при помощи ветоши и щетки. Если диаметр этого элемента изменяется вследствие наличия ржавчины, работа отопительной системы будет нарушена. При этом помещения в нижней части многоэтажного дома будут перегреваться, а верхние квартиры – испытывать недостаток тепла. Проблема решается единственным путем – заменой сопла.

Манометры отопительной системы монтируются перед грязевиком и за ним. Если приборы показывают значительный перепад давления, это свидетельствует о засорении грязеочистительного элемента. Неисправность устраняется путем удаления загрязнений через спусковые краны, размещенные в нижней части узла. В случае невозможности решить проблему данным способом, грязевик разбирается и чистится.

В завершение

Система отопления жилища с простейшей элеваторной системой – не самая совершенная конструкция. Такой узел сложно поддается регулировке, часто требует разборки и замены сопла инжекторного типа. Оптимальным вариантом считается модернизированная элеваторная установка с возможностью автоматической корректировки элементов, дающих возможность смешивать теплоноситель в конкретном диапазоне.

fb.ru

Элеватор в системе отопления - что это, принцип работы

Элеватором отопления называют струйный насос, используемый в отопительных системах многоквартирных домов с централизованной подачей тепла.

Применение элеватора отопления позволяет решить одновременно несколько задач:

  • оптимизировать процесс потребления тепловой энергии, поступающей от котельной
  • обеспечить безопасный режим работы системы отопления, снизив температуру теплоносителя в подающем  трубопроводе до безопасного уровня (95С и ниже)
  • равномерно распределить тепло по всему многоквартирному дому

Решение перечисленных задач требуется только в случаях централизованной подачи тепла в жилые дома и строения. В частных домах и небольших отопительных системах, в которых температура нагрева воды позволяет подавать теплоноситель напрямую в радиаторы, струйные насосы не используются.

Основные особенности систем центрального отопления

Тепло от котельной потребителям передается с помощью нагретого теплоносителя, движущегося по трубопроводу от котлов к тепловым пунктам жилых домов. Как правило, домов много, а котельная одна, к тому же в большинстве случаев, расположенная на расстоянии нескольких километров или сотен метров от потребителя.

При одном и том же объеме теплоносителя, количество тепла, поступающее в дома, прямо пропорционально температуре его нагрева: чем она выше, тем больше тепла передано потребителям. При минусовой температуре воздуха теплоноситель может быть нагрет до 130-150 градусов Цельсия.

Для предотвращения процесса парообразования теплоноситель в системе отопления находится под давлением.

Чем больше число потребителей, тем больший объем теплоносителя необходимо нагревать  и перекачивать. При этом энергетики должны не просто подать тепло в дома, но и обеспечить его безопасное потребление, что возможно только при температуре воды в радиаторах 60-70С. При более сильном нагреве приборов отопления контакт с их поверхностью может вызвать ожог.

Возникает ситуация, при которой со стороны котельной в дома под высоким давлением подается теплоноситель с температурой 130-150 С, а в квартиры поступает вода с температурой не выше предельно допустимого значения (для жилых домов 70-80С, для детских учреждений и больниц не выше 55-60С). Именно для решения этой задачи в подавляющем большинстве случаев в нашей стране используют элеватор отопления (он же струйный насос)

Как работает элеватор отопления?

Элеватор отопления состоит из корпуса сопла, сопла и смесительного тройника.  Принцип действия элеватора отопления предельно прост: теплоноситель, движущийся от котельной под высоким давлением, подается в сопло, выходной диаметр которого меньше входного диаметра трубы. Сужение диаметра приводит к увеличению скорости движения жидкости и возрастанию ее кинетической энергии.

Затем жидкость с высокой скоростью поступает в смесительную камеру, размер которой намного больше  выходного диаметра сопла, что приводит к резкому падению давления до уровня ниже атмосферного давления. Создается разрежение, за счет которого происходит подсос жидкости из обратного трубопровода, подведенного к камере смешения.

В результате нагретый теплоноситель  «захватывает» часть обратной воды, движущейся к котлу, и увлекает ее в следующую камеру, где обе жидкости смешиваются, обмениваясь энергией, а затем поступают в подающий трубопровод отопительной системы дома, продолжая свое движение к отопительным приборам.

За счет смешения холодной обратной воды и горячего теплоносителя из подающего трубопровода удается получить нужную температуру теплоносителя и обеспечить  его циркуляцию без использования дополнительных циркуляционных насосов.

При этом в систему отопления дома поступает весь теплоноситель от котельной и часть обратной уже остывшей воды, а ее оставшаяся часть, не «захваченная» элеватором, продолжает движение по обратному трубопроводу и движется к котельной, откуда, после нагрева, вновь повторяет движение к потребителю.

В результате удается уменьшить количество циркулирующей воды в теплотрассе между котельной и потребителями, что позволяет повысить эффективность всей отопительной системы в целом.

Преимущества  и недостатки элеватора отопления

Конструкция элеватора отопления проста, а его стоимость невелика. Для его работы не нужно подключение к электрической сети – элеватор отопления энергонезависимое устройство. Оценивают эффективность работы элеватора по коэффициенту подсоса или безразмерному расходу среды. Как правило, КПД элеватора невелик и составляет в среднем 30%, но, несмотря на это отказываться от их применения преждевременно.

Недостатком струйного насоса в системе отопления считают отсутствие возможности управления температурой теплоносителя, но для решения этой проблемы можно использовать элеваторы с регулируемым диаметром сопла, что позволяет управлять скоростью движения потока, менять уровень разрежения в камере смешения и, следовательно, контролировать температуру воды.

Для изменения диаметра сопла в конструкцию элеватора включают электрический привод, а также датчик температуры и устройство автоматического контроля.

Элеваторный узел

Элеваторы отопления устанавливаются в составе элеваторного узла, включающего дополнительное оборудование:

  • запорную арматуру
  • манометры
  • термометры
  • фильтры (уловители грязи)

Схемы обвязки элеваторов являются частью проекта системы отопления и выполняются в соответствии с ним. Никакие самостоятельные действия посторонних лиц при этом недопустимы.

К сожалению, внешний вид элеватора, представляющий собой сужение трубопровода, часто вызывает недоумение не только у случайных граждан, но и у неграмотных  сотрудников ЖЭУ.

Нередки случаи попыток «все исправить» и демонтировать элеватор или изменить его конструкцию (например, рассверлив сопло).

Результатом подобных действий бывает нарушение работы отопительной системы, при котором отопительные приборы, расположенные вначале системы перегреты, а последние радиаторы едва теплые.

aquagroup.ru

Зерновой элеватор — Википедия

Материал из Википедии — свободной энциклопедии

У этого термина существуют и другие значения, см. Элеватор.

Элеватор — сооружение для хранения больших партий зерна и доведения его до кондиционного состояния. Элеватор представляет собой высокомеханизированное зернохранилище силосного типа.

Зерновой элеватор SCAFCO на 120 000 т хранения в Казахстане[1]. 2015 г.

Элеваторы представляют собой комплекс сооружений, в состав которых могут входить: рабочее здание, силосные корпуса, устройства для погрузки и выгрузки зерна, зерносушилки и др. На территориях действующих предприятий строят элеваторы с полным или сокращённым комплексом сооружений. Широко распространено строительство силосных корпусов, привязываемых к рабочим зданиям действующих элеваторов. Силосные железобетонные корпуса (ёмкости) вместимостью от 11,2 до 48,0 тыс. тонн компонуют из силосов двух типов: квадратных сборной конструкции размером 3х3 по осям стен и круглых монолитных диаметром 6 и 9 метров или сборных диаметром 6 метров, высота обычно 30 метров. Квадратные силосы располагают по ширине в шесть, восемь и двенадцать рядов, а круглые — в три, четыре и шесть рядов. Металлические силосы вместимостью 2,55 и 3,0 тыс. тонн, диаметром 18 метров, высотой 11,9 и 15 метров, располагают последовательно в один ряд (п

ru.wikipedia.org

Что такое элеватор отопления?

Виды элеваторов отопления

Как ни странно, но об элеваторах отопления знают даже не все сантехники, обслуживающие многоэтажные дома. В лучшем случае, они имеют представление о том, что этот прибор устанавливается в системе. Но как он устроен и какую функцию выполняет, известно далеко не всем, не говоря уже о простых людях.

Поэтому давайте ликвидируем подобный пробел в знаниях об отопительных системах и разберем это устройство подробнее.

Что такое элеватор?

Если говорить простым языком, то элеватор — это специальное устройство, относящееся к отопительному оборудованию и выполняющее функцию инжекционного или водоструйного насоса. Ни больше, ни меньше.

Его основная задача — повысить давление внутри отопительной системы. То есть, увеличить прокачку теплоносителя по сети, что приведет к росту его объема. Чтобы было понятнее, приведем простой пример. Из подающего водопровода забирается 5-6 кубометров воды в качестве теплоносителя, а в систему, где расположены квартиры дома, попадает 12-13 кубометров.

Как такое возможно? И за счет чего происходит увеличение объема теплоносителя? Данный феномен основан на некоторых законах физики. Начнем с того, что если в системе отопления установлен элеватор, значит, эта система подключена к центральным сетям отопления, по которым горячая вода движется под давлением из большой котельной или ТЭЦ.

Так вот температура воды внутри трубопровода, особенно в сильные холода, достигает +150 С. Но разве это может быть? Ведь температура кипения воды +100 С. Вот тут-то и вступает в силу один из законов физики. При такой температуре вода закипает, если она находится в открытой емкости, где отсутствует какое-либо давление. Но в трубопроводе вода движется под давлением, которое создается работой подающих насосов. Поэтому она и не закипает.

Идем дальше. Температура +150 С считается очень высокой. Подавать такую горячую воду в систему отопления квартир нельзя, потому что:

  • Во-первых, чугун не любит больших перепадов температур. И если в квартирах установлены чугунные радиаторы, они могут выйти из строя. Хорошо, если они просто дадут течь. Но их может разорвать, поскольку под действием высоких температур чугун становится хрупким, как стекло.
  • Во-вторых, при такой температуре металлических элементов отопления не составит большого труда получить ожог.
  • В-третьих, для обвязки отопительных приборов сейчас часто используют пластиковые трубы. А максимально, что они смогут выдержать, это температура +90 С (к тому же при таких цифрах производители гарантируют 1 год эксплуатации). Значит, они просто расплавятся.

Поэтому теплоноситель необходимо остудить. Вот здесь и потребуется элеватор.

Для чего служит элеваторный узел

Схема присоединения элеваторного узла

Вот мы и подошли к вопросу о том, для чего нужны элеваторы в системе отопления?

Эти приборы предназначены для того, чтобы понизить температуру подводимой воды до необходимой. И уже охлажденная она подается в систему отопления квартир. То есть, в элеваторе происходит охлаждение теплоносителя. Каким образом?

Все достаточно просто. Это устройство состоит из камеры, где происходит смешение горячей перегретой воды и воды, поступающей из обратного контура отопительной системы. То есть, смешиваются теплоноситель из котельной с теплоносителем из обратки этого же дома. Так можно, не забирая много горячей воды, получить нужный объем теплоносителя необходимой температуры.

Теряем ли мы температуру? Да, теряем, и здесь нельзя отрицать очевидное. Но теплоноситель подается через сопло, которое намного меньше диаметра трубы, поставляющей в дом горячую воду. Скорость в этом сопле настолько большая за счет давления внутри трубопровода, что теплоноситель очень быстро распределяется по всем стоякам. Поэтому независимо от того, где расположена квартира, близко или далеко от распределительного узла, температура в отопительных приборах будет одинаковой. Равномерное распределение, таким образом, обеспечивается на все 100%.

А знаете, что иногда делают сантехники-всезнайки? Они убирают сопло и устанавливают металлические заслонки, тем самым стараясь регулировать вручную скорость подачи теплоносителя. Хорошо, если устанавливают. А в некоторых домах заслонки вообще отсутствуют, и тогда начинаются проблемы.

В квартирах, расположенных ближе к элеваторному узлу, будет климат Африки. Здесь даже в самые лютые морозы всегда открыты форточки. А в дальних квартирах, особенно угловых, люди ходят в валенках и включают электрические отопительные приборы или газовую плитку. Они ругают все на свете, не подозревая, что в этом виноваты компании, обслуживающие их дом. Вот вам результат незнания и простой некомпетентности.

Как же работает элеватор?

Принцип работы элеватора

Принцип работы элеватора

Элеваторный узел представляет собой достаточно объемную емкость, чем-то похожую на горшок. Но это не сам элеватор, хотя его так и называют. Это целый узел, в состав которого также входят:

  • Грязеуловители — ведь вода из трубы поступает не совсем чистая.
  • Сетчато-магнитные фильтры — узел должен обеспечить определенную чистоту теплоносителя, чтобы не забивались батареи и трубы.

Очистившись, горячая вода поступает через сопло в камеру смешения. Здесь она движется с большой скоростью, в результате чего подсасывается вода из обратного контура, который присоединен к камере смешения сбоку. Процесс подсасывания, или инжекции, происходит самопроизвольно. Теперь понятно, что изменяя диаметр сопла, можно регулировать и объем подаваемого теплоносителя, и его температуру на выходе из элеватора.

Как вы понимаете, для системы отопления элеватор — это насос и смеситель одновременно. И что важно — никакой электроэнергии.

Есть еще один момент, на который специалисты обращают внимание — это соотношение напора внутри подающего трубопровода и сопротивление элеватора. Этот показатель должен быть равен 7:1. Только такое соотношение обеспечивает эффективность работы всей системы.

Но это еще не все, что касается эффективности. Обратите внимание на тот факт, что давление внутри системы — а это подающий контур и обратный — должно быть одинаковым. Допустимо, если в обратке оно будет немного меньше. Но если разница существенна, например, в подающем трубопроводе 5,0 кгс/см2, а в обратке ниже 4,3 кгс/см2, это означает, что трубопроводная система и отопительные приборы забиты грязью.

Схема включения регулируемого элеватора водоструйного типа

Возможна и другая причина — при проведении капитального ремонта были изменены диаметры труб в меньшую сторону. То есть, подрядчик таким образом сэкономил.

Можно ли регулировать температуру теплоносителя? Можно, и для этого лучше использовать регулируемый элеватор водоструйного типа.

В конструкции такого прибора установлено сопло, диаметр которого можно изменять. Иногда диапазон регулировки, и это относится больше к зарубежным аналогам, достаточно большой, что не так уж и необходимо. Отечественные элеваторы имеют сдвиг диапазона меньше, но, как показала практика, этого достаточно на все случаи жизни.

Правда, регулируемые элеваторы редко устанавливают в жилых зданиях. Намного эффективнее их монтаж в общественных или производственных помещениях. С их помощью можно сэкономить расходы на отопление до 25% только за счет того, что они позволяют снижать температуру в ночное время, а также в выходные и праздничные дни.

Похожие записи

Комментарии и отзывы к материалу

У вас должен быть включен JavaScript для отображения комментариев.

gidotopleniya.ru

Элеваторный узел отопления - принцип работы и схемы

Элеваторный узел отопления

Содержание:

Сегодня невозможно представить свою жизнь без отопления. Еще в прошлом столетии самым популярным было печное.

В наше время его используют не многие. Самым главным недостатком печного отопления является холодный пол. Весь воздух поднимается вверх, и, таким образом, пол не обогревается.

Технический прогресс продвинулся далеко вперед. И теперь самым выгодным и популярным является система водяного отопления. Безусловно, для обеспечения комфорта в доме, тепло имеет огромное значение.

В не зависимости от того квартира это, или частный дом. Однако нужно помнить, что вид обогрева зависит именно от типа и категории жилища. В частных домах устанавливают индивидуальное отопление.

Но большинство жителей квартир все еще пользуются услугами централизованной отопительной системы, которая требует не меньшего внимания.

Элеваторный узел является одним из главных составляющих системы. Однако не многие знают о том, какие функции он выполняет. Давайте рассмотрим его функциональное предназначение.

Что это такое и для чего используется

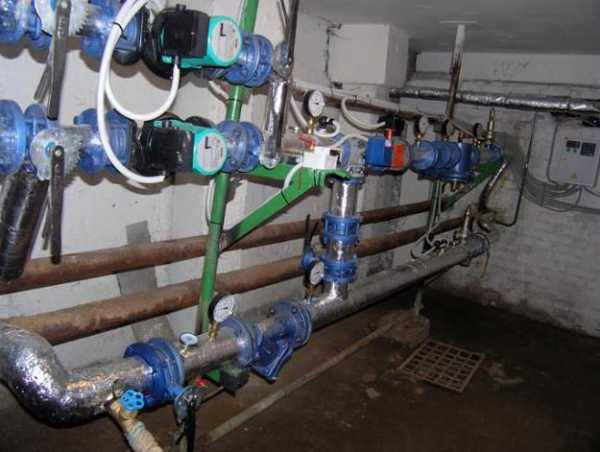

Рабочее устройство в подвале

Самый простой способ узнать о том, что же такое элеваторный узел — побывать в подвале обычного многоэтажного дома.

Среди множества деталей отопительной системы будет несложно отыскать этот важный компонент.

Рассмотрим простую схему. Каким образом в дом поступает тепло? Существует два трубопровода: подающий и обратный. По первому осуществляется подводка горячей воды к дому. С помощью второго в котельную попадает уже холодная вода из системы.

Тепловая камера осуществляет подачу горячей воды в подвальное помещение дома. Обратите внимание на то, что на входе необходимо установить запорную арматуру.

Это может быть простая задвижка, или же шаровые стальные краны. Температура теплоносителя определяет то, как он будет работать дальше. Различают три основных уровня тепла:

  • 150/70°С
  • 130/70°С
  • 95 (90)/70°С

Если температура теплоносителя не выше 95° С, то остается только распределить тепло по всей отопительной системе. Здесь пригодиться коллектор с балансировочными кранами.

Однако все становится не так просто, если температура теплоносителя выходит за пределы норма 95° С. Такую воду нельзя запускать в отопительную конструкцию, поэтому нагрев нужно делать меньшим. Именно в этом и заключается важная функция элеваторного узла.

Принцип и схема работы

Схема и принцип работы

Элеватор способствует охлаждению перегретой воды до температуры, соответствующей норме.

Затем теплоноситель подает ее в отопительную систему жилых помещений. В тот момент, когда горячая вода в элеваторе из подающего теплопровода смешивается с охлажденной из обратного трубопровода, и происходит охлаждение.

Схема размещения элеватора позволяет более детально ознакомиться с его функциональными возможностями. Не сложно понять, что именно эта деталь отопительной системы обеспечивает эффективность ее работы.

Он работает одновременно как 2 устройства:

  • Циркуляционный насос
  • Смеситель

Конструкция элеватора довольно простая, но эффективная. Отличается приемлемой ценой. Для ее работы не нужно подключать электрический ток. Однако имеются и некоторые недостатки, на которые необходимо обращать внимание:

  • Давление в трубопроводах прямой и обратной передачи необходимо поддерживать в пределах 0,8-2 Бар;
  • Выходная температура не поддается регулировке;
  • Каждый элемент элеватора нужно точно рассчитывать.

Можно с уверенностью сказать, что устройства получили широкое применение в коммунальной отопительной системе.

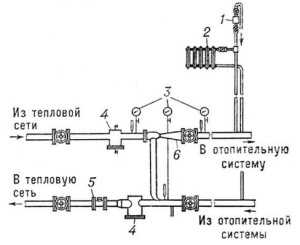

Принципиальная схема элеватора

На эффективность их работы не влияют колебания теплового и гидравлического режима в тепловых сетях. Кроме того, устройства не требуют постоянного наблюдения. Выбрав правильный диаметр сопла, осуществляется вся регулировка.

Основные элементы элеватора

Основные элементы узла

Основными составляющими устройства являются:

  • Струйный элеватор
  • Сопло
  • Камера разрежения

Элеваторный узел отопления состоит из запорной арматуры, контрольных термометров, манометров. Его еще называют «обвязкой элеватора».

Новые технические идеи и изобретения стремительно внедряются в нашу жизнь. Теплофикация не является исключением.

На смену привычным элеваторным узлам приходят устройства, которые осуществляют регулировку теплоносителя в автоматическом режиме.

Их стоимость значительно выше, но, в то же время, эти устройства более экономны и энергомичны. Кроме того, для их работы обязательно требуется электропитание. Иногда необходима его большая мощность. Надежность с одной стороны и технический прогресс — с другой.

Что в итоге окажется важнее, узнаем со временем.

otoplenievdoma.ru

что это? (принцип работы, плюсы и минусы устройства)

Тепло в доме является составной частью комфортных условий проживания. Человек уже не представляет своей жизни без этого, давно позабыв о существовавших ранее способах обогреть свое жилье. Разнообразные отопительные системы, что полностью автоматизированы, избавляют своих владельцев от лишних забот. В результате, человек может наслаждаться теплом, не затрачивая сил.

Еще не так давно главным способом обогреть дом было печное отопление. Некоторые и сегодня используют подобный метод, но свою распространенность он давно утратил. Огромным недостатком отопления печью был холодный пол. По законам физики теплый воздух поднимался вверх, обогревая воздух в квартире, а пол так и оставался холодным. Следовательно, эффективность упомянутого вида отопления снижалась.

Но прогресс коснулся всех отраслей промышленности, улучшая условия жизни людей. Поэтому постепенно произошел переход от печного отопления к водяному. Оно стало значительно эффективней и выгодней. Система водяного отопления остается ведущей в наше время, не уступая своей популярности и прочно занятых позиций новым альтернативным способам обогрева жилья.

Элеваторный узел системы отопления

Тепло одинаково высоко ценится вне зависимости от типа жилища. И в квартире, и в собственном доме (коттедж или дача) человек хочет чувствовать себя комфортно, а тепло – важная его составляющая. Но чтобы выбрать оптимальный вид обогрева, следует принять во внимание тип и категорию жилья. Эти параметры напрямую связаны между собой, и от сочетаемости будет зависеть результативность проделанной работы.

По этой причине в собственных домах используют индивидуальное отопление, которое соответствует требуемым параметрам. К индивидуальному отоплению переходят и жители городских квартир. Но в многоэтажных домах пока что преобладает центральная система отопления.

Эта система требует также тщательного ухода и особого внимания, чтобы работать качественно и без перебоев. Ключевым элементом ее выступает элеваторный узел отопления. Но мало кто знает, чем он является, и в чем состоят его главные функции.

Главный составляющий элемент в системе

Увидеть воочию, что такое узел элеватора, можно посетив подвал в любом многоэтажном доме, где он и расположен. Его легко будет отыскать среди всех устройств системы отопления.

Но чтобы понять предназначение узла, следует вспомнить способ поступления в квартиры тепла. Каждое здание оборудовано двумя трубопроводами. По одному тепло поступает в помещение (подающий), второй выводит холодную воду (обратный). По подающему нагретая вода подводится к помещению. Обратный возвращает отдавшую тепло воду назад в котельную, где та снова будет нагреваться, и нести тепло в дом.

Нагретая вода не сразу поступает в каждую из квартир, сначала она подается в подвал. Важно, чтобы в месте входа была произведена установка специальной запорной арматуры. В некоторых случая будет достаточно задвижки, в остальных используют шаровые краны (изготавливаются из стали). Теплоноситель, которым в указной системе будет вода, имеет разную температуру. Именно она определяет дальнейшую работу всей системы. Соответственно, существуют несколько разных уровней тепла:

Элеваторный узел

  • 90 на 70°С (реже 95 на 70°С)
  • 130 на 70°С
  • 150 на 70°С

В случаях, если температура поступаемой воды не поднимается выше 95°С, то основная задача системы заключается в распределении полученного тепла по всему дому. Для этого потребуется коллектор, оборудованный балансировочными кранами.

Но часто теплоноситель имеет температуру, что существенно превышает упомянутую норму. Нельзя допускать попадания такой горячей воды отопительную систему здания. Предварительно следует снизить нагрев. За этот процесс и отвечает элеваторный узел в отопительной системе.

Как работает узел?

Элеватор отвечает за охлаждения воды и приведения температуры в норму. Пройдя охладительный процесс в узле, вода поступает в отопительную конструкцию дома. Сам процесс охлаждения происходит на основе смешивания нагретой воды из подающего и холодной воды из обратного трубопроводов. Оба водяных потока встречаются в элеваторе, тут они перемешиваются, горячая вода остывает и может подаваться в систему.

Принцип работы элеваторного узла

На функциональные особенности элеватора указывает и схема его размещения в системе отопления. Из этого следует вывод, что эффективность работы всей системы зависит от узла. По своей сути элеваторный узел является многофункциональным устройством, выполняя работу:

Эффективность работы узла обеспечивается простой конструкцией. Это также влияет на умеренную стоимость оборудования. Важно, что для работы узла не требуется электрический ток. Но все же у конструкции кроме очевидных преимуществ найдутся и несколько негативных сторон.

Среди самых серьезных недочетов выделяют:

  • Необходимость придерживать давление внутри трубопровода в строгих рамках (0,8 – 2 Бар). Это касается и подающей, и обратной системы.
  • Невозможность регулировать выходную температуру.
  • Точность в расчетах каждого составляющего узла в отдельности.

Но, тем не менее, такие устройства получили большую популярность и часто используются в отоплении строений, входящих в состав коммунальных хозяйств.

В тепловых сетях часто происходят колебания основных режимов (теплового и гидравлического), но они никак не влияют на качество работы узла. Это объясняет частое использование их в системах подачи тепла, несмотря на очевидные недостатки.

Системы с узлами работают значительно проще, ведь элеваторы не нуждаются в постоянном наблюдении. Вся регулировка их работы осуществляется предварительно: перед монтажом необходимо точно рассчитать диаметр сопла. В этом и состоит суть регулировки работы узла.

Основные элементы конструкции узла

Узел оснащен тремя основными компонентами:

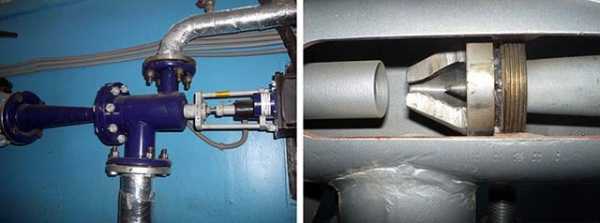

Устройство регулируемого сопла элеватора

  • Элеватор струйного типа
  • сопло
  • камера, где происходит разрежения.

Дополнительными устройствами в элеваторе считаются:

  • запорная арматура
  • тонометры
  • манометры

Их используют для контроля за происходящими процессами внутри узла и параметрами самого оборудования. Упомянутые приборы иногда еще называют «обвязкой элеватора».

По своей сути элеватор – это смешивающее устройства. Вода в него поступает, проходя ряд фильтров. Они расположены сразу после входной задвижки и очищают воду от грязи. Поэтому по-простому их называют грязевиками, а на самом деле – это сетчато-магнитные фильтры.

Внешняя оболочка элеватора представлена стальным корпусом, а внутри располагается камера для смешивания. Еще есть сужающее устройство (сопло).

Горячая вода, которую необходимо остудить, попадает в камеру через сопло. Скорость воды всегда очень высокая. Таким образом, в камере происходит разрежение. Это позволяет подсасывать воду из обратного трубопровода. То есть, происходит процесс инжекции. Незначительно, но все-таки возможно регулировать объем воды, что расходуется. Это достигается путем изменений размеров сопла (увеличение или уменьшение диаметра). Таким образом, температуру выходящей воды из элеватора также можно контролировать в допустимых пределах.

Схема элеваторного узла системы отопления

Выполняя сразу функции и смесителя, и циркуляционного насоса элеватор не требует электричества. Для работы он потребляет перепады в давлении. Перед узлом давление меняется, что техники называют располагаемым напором внутри системы. Именно за счет этого напора и осуществляется работа элеватора.

Секреты экономии тепла

Теперь стало известно, что с использованием элеватора можно экономить тепло. Для этого необходимо снижать температуру в квартире ночью, или днем, когда большая часть жильцов отсутствуют. Недостатком такой экономии становится необходимость в последствии увеличить расход тепла, для обогрева уже остывшего помещения. Но в прохладном помещении спится намного лучше, утверждают ученые.

Чтобы экономия стала эффективной, начали разрабатывать элеватор с регулируемым соплом. Он также является водоструйным, как и его предшественник. Отличается он не столько конструктивными изменениями, сколько глубиной возможной регулировки, не теряя при этом высокого качества своей работы.

Такие регулируемые узлы рекомендуют устанавливать в общественных зданиях и предприятиях. Экономия тогда составляет до 25% от расходов на отопление.

Использование водоструйных элеваторов с регулируемым соплом позволяет снижать температуру отопления ночью, во время выходных, или когда температура воздуха увеличивается.

Но техника продолжает развиваться и вскоре появляться аналоги обычных элеваторных узлов, что способны производить регулировку теплоносителя полностью в автоматическом режиме.

uteplenievdome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
