Редуктор для газового баллона. Назначение и принцип действия редуктора газового баллона.

Редуктор для газового баллона. Назначение и принцип действия редуктора газового баллона. 4.25/5 (85.00%) проголосовало 16



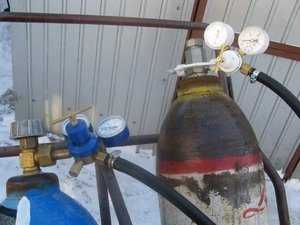

Редуктор назначение и принцип действия.

Газовые редукторы нужны для понижения (редуцирования) давления газа в баллонах или трубопроводах, до величины рабочего давления и для автоматического поддержания его постоянным.

На рис. 1 изображен газовый редуктор. С его принципом действия вы можете ознакомится ниже.

В камеру высокого давления 1 редуктора поступает газ из трубопровода или баллона. Затем газ из камеры высокого давления выходит в камеру низкого давления 2, через клапан 3, который плотно прижимается к седлу с помощью запорной пружины 4.

Одна из стенок камеры низкого давления гибкая (резиновая) мембрана 5. Резиновая мембрана с одной стороны соединена с клапаном при помощи передаточного шпинделя, а с другой стороны имеется нажимная пружина 6 с регулирующим винтом 7.

Рис.1. Схема газового редуктора.

Нажимная пружина в нерабочем состоянии находится в свободном положении. При ввертывании регулирующего винта пружина сжимается и перемещает мембрану, которая нажимает на передаточный шпиндель и открывает клапан.

Газ, проходя через клапан в рабочую камеру, расширяется, и его давление падает.

Имеющийся на камере 2 манометр 8 низкого давления показывает величину рабочего давления, установленную нажимным винтом. Манометр 9 высокого давления, установленный на камере 1, показывает давление газа в баллоне или трубопроводе.

При работе происходит отбор газа из камеры низкого давления. Если этот отбор равен поступлению газа из камеры 1 в камеру 2, то рабочее давление останется постоянным и мембрана будет находиться в установленном положении.

Если же отбор газа из редуктора больше, чем поступление, то давление в рабочей камере понизится, мембрана, встретив меньшее сопротивление газа, под действием нажимной пружины приоткроет клапан, и поступление газа в камеру 2 увеличится.

Наоборот, уменьшение отбора газа увеличит давление в рабочей камере, мембрана силой этого давления передвинется в обратную сторону, и клапан прижмется к отверстию.

Классификация газовых редукторов.

Все редукторы можно классифицировать по следующим признакам:

по принципу действия;

по присоединению редуктора к баллону;

по внешнему виду;

по пропускной способности;

по величине рабочего давления;

по количеству ступеней редуцирования.

По принципу действия.

Бывают редукторы обратного и прямого действия. В редукторах прямого действия газ, который поступает из трубопровода или баллона стремится открыть клапан с помощью своего давления, тем самым помогая действию нажимной пружины.

В редукторах обратного действия, газ поступающий из трубопровода или баллона, наоборот, стремится закрыть клапан, тем самым помогая действию запорной пружины.

Присоединение редуктора к баллону.

Имеются редукторы для кислорода и для горючих газов (ацетилена, водорода и др.). Основное различие между ними заключается в способе прикрепления к вентилю.

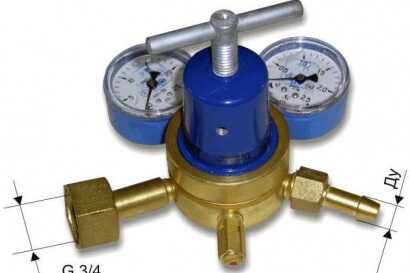

Кислородный редуктор присоединяется к вентилю с помощью накидной гайки диаметром 3/4″ с правой трубной резьбой. Специальным хомутом присоединяется

ацетиленовый редуктор. Редуктора других газов присоединяются с помощью накидной гайки диаметром 21,8 мм с левой трубной резьбой.

По внешнему виду.

Редукторы различаются по цвету окраски: кислородный редуктор окрашивается в голубой цвет, ацетиленовый — в белый, а водородный — в зеленый (защитный).

По пропускной способности и рабочему давлению.

Различают редукторы баллонные (постовые) и центральные (рамповые).

Баллонные редукторы для кислорода и водорода имеют пропускную способность 60 м3/час и рабочее давление до 15 кг/см2, а для ацетилена — пропускную способность 5 м3/час и рабочее давление до 1,5 кг/см2.

Центральные редукторы для кислорода имеют пропускную способность до 250 м3/час (в некоторых случаях — значительно большую) и рабочее давление до 25 кг/см2.

По количеству ступеней редуцирования.

Применяют одноступенчатые (однокамерные) и двухступенчатые (двухкамерные) редукторы. В двухступенчатых редукторах давление газа дважды последовательно понижается. Они отличаются большим постоянством рабочего давления и морозоустойчивостью.



mechanicinfo.ru

особенности, устройство и принцип работы

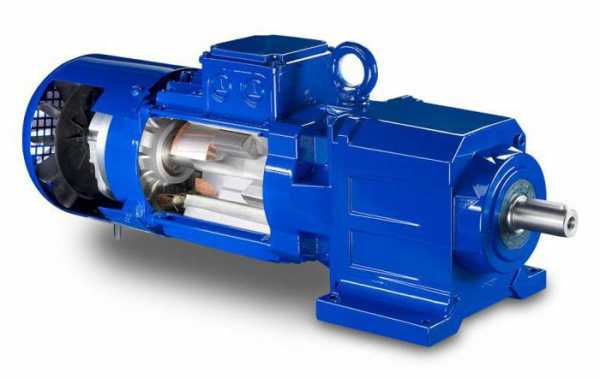

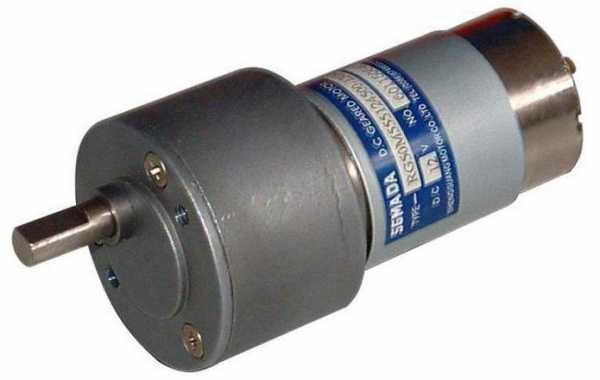

Электродвигатель с редуктором, или, как его еще называют, мотор-редуктор, можно описывать как отдельный узел. Совместная работа электродвигателя и редуктора привела к тому, что это устройство стали использовать в большом количестве разных областей.

Общая информация

Из основных преимуществ электродвигателя с редуктором можно выделить несколько следующих:

  • Данный агрегат является довольно компактным, при этом выполняет огромное количество работы.
  • Малый физический вес этого устройства также увеличивают его мобильность.
  • Электродвигатель обладает довольно высоким коэффициентом полезного действия.
  • Установка и обслуживание этого электромеханического узла довольно просты.

Общий принцип работы электродвигателя мотора-редуктора заключается в том, что первая его часть превращает какую-либо энергию в механическую, а второй элемент уже предназначается для того, чтобы передать имеющуюся механическую энергию на выходной вал для изменения его частоты вращения.

Типы электродвигателей

В настоящее время существует несколько видов моторов-редукторов, которые считаются наиболее распространенными:

  • редукторы червячного типа;
  • цилиндрического типа;
  • конического типа;
  • редукторы планетарного типа;
  • волнового и комбинированного типа.

Логично, что принадлежность электродвигателя с редуктором к одному из вышеперечисленных типов будет зависеть от вида самого редуктора. Также важно отметить, что именно этот элемент будет влиять на то, каким именно образом будет изменяться частота вращения выходного вала, а также способ передачи механической энергии к рабочему органу устройства.

Допустим, принцип работы червячного типа редуктора предполагает, что габариты детали будут довольно малыми, а работа двигателя характеризуется отсутствием шума. На сегодняшний день именно этот вид редукторов можно считать вторыми по распространенности.

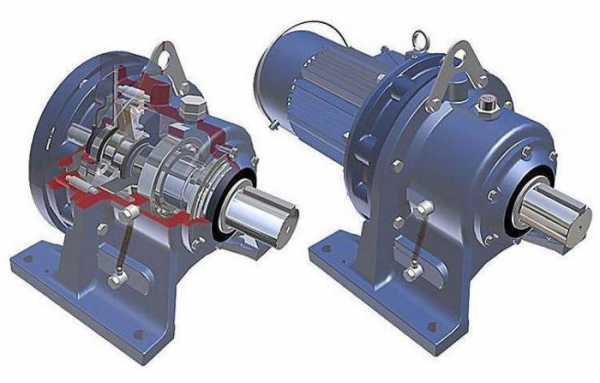

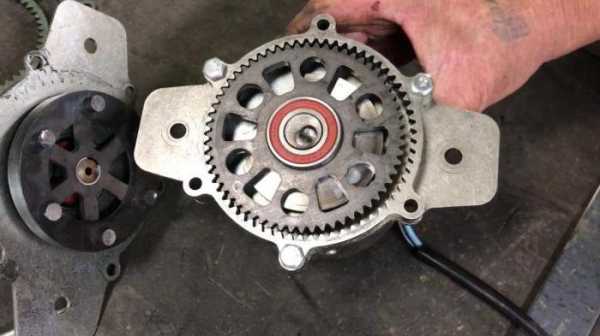

Что собой представляет редуктор

При работе электродвигателя создается механическая энергия, которая должна быть передана на рабочий орган какой-либо машины. Именно для этой цели и используется редуктор. Еще один очень важный момент. При работе электродвигателя на 220в с редуктором получается так, что крутящий момент входного вала очень велик. После того как происходит преобразование энергии какого-либо типа в механическую и ее последующая передача к выходному валу, редуктор понижает количество оборотов, но поддерживает довольно высокий крутящий момент.

Применение этой особенности на практике хорошо можно проследить во время работы ручных машин. В таких видах устройств часто применяется планетарный, цепной или зубчатый вид передачи. Однако на сегодняшний день имеются агрегаты, в которых электродвигатель с редуктором настроены на выдачу не вращательного движения. Ярким примером второстепенного вида работы этого приспособления могут быть отбойные молотки (перфораторы).

Свойства детали

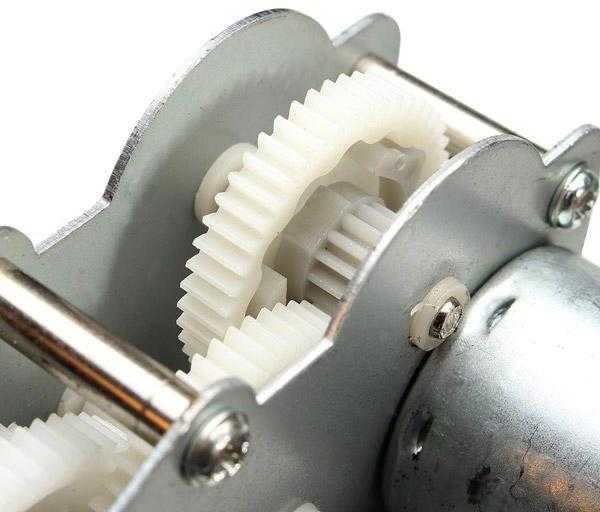

У электродвигателя с редуктором при 220 в напряжении имеются свои особенности. Начать стоит с того, что в первую очередь волнует практически всех, - это срок эксплуатации и надежность оборудования. Эти два свойства будут напрямую зависеть от того, из каких деталей изготавливается этот элемент. Если говорить о бытовых агрегатах, то шестерни могут быть выполнены из пластмассы. Профессиональные редукторы же всегда выполняются полностью из металлических материалов.

Положительным фактором также выделяют и то, что корпус редуктора выполнен из металла, другие материалы считаются неподходящими. Преимуществом металлического корпуса именно для редуктора станет то, что в этом случае он будет гораздо легче переносить все нагрузки и возможные удары.

Еще одним важным свойством редукторного электродвигателя является то, что наличие такой детали позволяет изменять частоту вращения выходного вала ступенчатым образом.

Принцип управления двигателем

Для того чтобы подавать питание на электрические части двигателя, используются разные схемы, включая микропроцессорные электроприводы. Еще одним обязательным элементом в любой системе, в которой используется электродвигатель с редуктором, стал выпрямитель. Он используется в качестве преобразователя, задача которого преобразовать переменный ток, текущий по сети, в постоянный, требующийся для работы агрегата. Стоит отметить, что имеются аккумуляторные инструменты, получающие свое питание от этого элемента. В таком случае использование выпрямителя не требуется.

Также в системе имеется регулятор частоты вращения выходного вала. Наиболее простой вариант преобразователя этих частот - это несколько подключенных реле управления, количество оборотов на которых задается вручную человеком. Кроме этого, некоторые модели могут быть снабжены магнитным пускателем, нажатие которого будет изменять направление вращения выходного вала. Принцип работы таких двигателей является наиболее распространенным, а саму функцию называют реверсом.

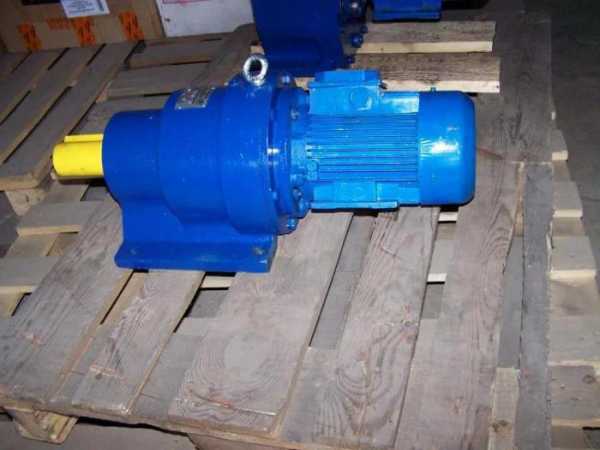

Малооборотный электродвигатель с редуктором

Использование таких моделей, которые еще называют тихоходными, распространенно там, где необходимо поддерживать малое количество оборотов. Ярким примером использования таких устройств стали электрические приводы подъемно-транспортных машин. Чаще всего сферой применения становится горнодобывающая и металлургическая промышленность, однако такая модель вполне пригодна и для общепромышленного применения.

Муфта электродвигателя с редуктором

Предназначение этой детали в том, чтобы передавать крутящий момент между валами или передавать крутящий момент между валом и деталями, которые могут быть на нем установлены.

Данный элемент также является соединительным и выполняет такие функции, как соединение вала двигателя и ведущего вала редуктора, а также ведомого вала редуктора с ведомым устройством. Кроме этого, существуют специализированные агрегаты, в которых муфта может быть также использована для того, чтобы соединять и переключать передачи непосредственно в самом элементе. К тому же эта небольшая деталь может быть использована для того, чтобы уменьшить динамические нагрузки, влияющие на редуктор, а также ограничить передаваемый крутящий момент.

Есть несколько разновидностей муфт. Один из видов называется глухой муфтой. Он используется в том случае, если необходимо соединить оси валов, которые совпадают, а при эксплуатации полностью исключаются какие-либо смещения вала.

Сравнение двух типов

На сегодняшний день самыми распространенными электродвигателями являются те, тип редуктора которых является червячным или же цилиндрическим. Эти два основных типа и можно сравнить между собой, используя их основные характеристики. Будут приведены преимущества цилиндрического типа перед червячным.

Коэффициент полезного действия этого типа редуктора достигает 98 %, если не учитывать передаточное отношение. Такой показатель обеспечивает отличную экономию электроэнергии. Одно из важнейших преимуществ - это высокая нагрузочная способность. Другими словами, цилиндрический тип редуктора способен передать намного большее усилие, чем червячный, при условии, что оба этих элемента имеют одинаковые габариты. Кроме этого, этот вид агрегата обладает довольно высокой кинематической точностью.

fb.ru

Устройство и принцип работы редуктора

Что такое редуктор? Редуктор — это комплект шестеренок, заключенных в один общий корпус, который называется картер. Наличие картера позволяет компактно расположить детали передач, защищает детали от механических повреждений и загрязнений, обеспечивает необходимую смазку.

Для чего нужен редуктор? А нужен он для изменения скорости вращения валов, в меньшую или в большую сторону. Редукторы установлены на всех мотороллерах между вторичным валом автоматического центробежного сцепления (читайте статью о нем: Устройство и принцип работы центробежного автоматического сцепления) и колесом.

На рисунке 1 показана вся трансмиссия мотороллера. Красным обведен картер редуктора 1 с блоком шестерен 2, 3 и 4. Данный редуктор относится к типу зубчатый цилиндрический двухступенчатый, имеет довольно высокое передаточное число и снижает обороты вала 4 с колесом 5 в несколько раз, при этом повышает почти во столько же раз тяговую силу.

А теперь об устройстве. На первичном валу 2 редуктора расположен ведомый шкив вариатора и центробежное сцепление, и на этот же вал передается крутящий момент от них. Далее крутящий момент передается на промежуточный вал с блоком шестерен 3 и затем на вторичный вал 4 на котором находится колесо 5. В картер 1 залито необходимое количество моторного масла для смазывания шестерен.

Существуют также редуктора, которые относится к типу зубчатый цилиндрический одноступенчатый. Принцип построения такого редуктора показан на рисунке 2. В нем, в картере 1 расположены только два вала вместо трех, описанных выше: первичный 2 и вторичный 3. На вторичном валу 3 находится колесо.

Также во всех картерах редуктора находится отверстие одновременно для залива и слива масла. В некоторых моделях есть отдельное отверстие для слива масла, расположенное снизу картера. Роль пробки заливного отверстия выполняет простой болт с шайбой. В некоторых моделях Хонды сливное отверстие совмещено с нижним болтом, которым прикручена крышка редуктора.

Количество (объем) заливаемого масла зачастую пишут на самом картере недалеко от пробки, и в основном для скутеров 49 см3 оно составляет 90-100 грамм.

Масло заливается трансмиссионное, лучше использовать синтетическое. Если редуктор уже «завыл», используйте масло погуще.

Как минимум раз в сезон (а лучше раз в месяц) проверяйте наличие и уровень масла в картере. При отсутствии масла или его малом уровне со стороны редуктора начинает появляться неприятный гул, что приводит к быстрому износу подшипников, втулок и шестерен.

Источник: http://www.moto.com.ua

Устройство клетки для кроликов

Принцип видеообращение "Старость"

remontscooter.com

определение, описание, виды и принцип работы

Волновой редуктор, или, как его еще называют, волновая передача, основывается на том, чтобы передавать вращательное движение, которое возникает за счет бегущей волновой деформации одного из зубчатых колес.

Волновые передачи

Появление и дальнейший процесс развития волновой передачи был осуществлен в далеком 1959 году. Изобретателем, а также человеком, который запатентовал эту технологию, стал американский инженер Массер.

Волновой редуктор состоит из нескольких основных элементов:

  • Неподвижное колесо, имеющее внутренние зубья.
  • Вращающееся колесо, имеющее наружные зубья.
  • Водило.

Среди преимуществ, которые можно выделить у этого способа передачи движения, - меньшая масса и размеры устройства, более высокая точность с кинематической точки зрения, а также меньший мертвый ход. Если есть необходимость, то использовать такой тип передачи движения можно и в герметичном пространстве, не используя при этом уплотняющие сальники. Данный показатель наиболее важен для такой техники, как авиационная, космическая, подводная. Кроме того, волновой редуктор применяется и в некоторых машинах, использующихся в отрасли химической промышленности.

Принцип работы редуктора

С кинематической точки зрения, волновые передачи - это разновидность планетарных передач, которая имеет одно гибкое и зубачатое колесо.

Принцип работы волнового редуктора заключается в следующем. Неподвижное колесо устройства крепится в нужном корпусе, а выполняется оно в виде простого зубчатого колеса, имеющего внутреннее зацепление. Гибкое же зубчатое колесо выполняется в форме стакана, обладающего тонкой стенкой, легко поддающейся деформации. В более толстой части этого же колеса, то есть левой, нарезают зубья, в то время как правая часть выполняется в форме вала. Самый простой элемент - это водило, которое состоит из овального кулачка и подшипника.

Само же движение осуществляется за счет того, что происходит деформация зубчатого венца гибкого колеса.

Конструкции редукторов

В настоящее время науке известно множество разнообразных конструкций для волнового редуктора. Чаще всего предназначение всех этих устройств - это преобразование входного вращательного движения в выходное вращательное или же выходное поступательное. Также стоит отметить, что волновую передачу можно рассматривать, как разновидность многопоточного планетарного механизма. Это вполне возможно, так как эти механизмы обладают многозонным, а если брать в расчет зубчатый механизм, то еще и многопарным контактом между выходным звеном и гибким колесом механизма. Можно отметить, что при номинальной нагрузке на волновой редуктор лишь от 15 до 20% всех зубьев устройства находится в зацеплении. Именно по этой причине во всех волновых передачах используют мелкомодульные механизмы, число зубьев на которых находится в переделах от 100 до 600. Также можно добавить, что в зависимости от числа зон или же волн в устройстве они подразделяются на одноволновые, двухволновые и т.д.

Волновой мотор-редуктор

Описание данного типа волновой передачи можно сделать на основе мотора редуктора модели МВз2-160-5,5. Данная модель обладает сдвоенной волновой зубчатой передачей. Конструкция данного редуктора состоит из гибкого колеса, которое выполнено в виде кольца с тонкими стенками и двумя зубчатыми венцами. Кроме того, в конструкции имеется и общий для этих деталей кулачковый генератор волн, обладающий гибким подшипником.

Также у этой модели есть несколько особенностей, касающихся конструкции редуктора:

  1. Размер вдоль оси вала невелик.
  2. Генератор волн плавающего типа, а соединение с валом электродвигателя шарнирное.
  3. На конце выходного вала этого устройства располагаются прямобочные шлицы.

Этот тип мотора-редуктора может использоваться, как индивидуальный приводной модуль.

Технические параметры мотора-редуктора

Технические параметры для волнового мотора-редуктора - это несколько основных критериев:

  • Первый параметр, которому должен соответствовать редуктор - это крутящийся момент на выходном валу. Он должен составлять - 250 Н⋅м.
  • Второй параметр - это частота вращения вала редуктора. Показатель этого параметра должен быть - 5,5 мин-1.
  • Третий параметр для этого устройства - передаточное отношение. Показатель данного параметра - 264.
  • Коэффициент полезного действия волнового мотора-редуктора должен быть 0,7.
  • Параметры электродвигателя для этой модели следующие: 0,31 кВт мощности, Частота вращения 1450 мин-1, рабочее напряжение для этого механизма 220 В или 380 В.
  • Полный вес устройства составляет 20 кг.

Это основные параметры, которые предъявляются к волновому мотору-редуктору.

Зубчатая передача

Не так давно инженерами был создан новый вид зубчатой передачи, которая по своим параметрам, а также конструкции схожа с планетарной передачей, однако при этом обладает принципиально новой передачей вращения. Эти новые изобретения - волновые зубчатые редукторы. Для того чтобы передавать вращательное движение в этих устройствах, была достигнута волновая бегущая деформация, которой поддается одно из зубчатых колес редуктора. Данное изобретение отлично зарекомендовало себя в некоторого вида следящих системах, а также в системах автоматического управления с высоким требованием к точности. Такое специфическое предназначение эти редукторы получили из-за своих характеристик: небольшой физический вес, а также малые размеры всего устройства в целом, которое при этом обладает большим показателем передаточного отношения, характеризуется более высоким коэффициентом полезного действия, то есть КПД, небольшими люфтами, а также малым износом деталей редуктора. Именно эти параметры и стали решающими в определении цели работы для волновых зубчатых редукторов.

Лебедка с волновым редуктором

Волновые редукторы могут быть двух типов - зубчатые и червячные. Применение лебедки в данном устройстве нашло себя лишь при использовании редуктора червячного типа. Также в волновых редукторах червячного типа с использованием лебедки существует два способа расположения червяка. Нижняя установка, когда он находится под червячным колесом, а также верхняя, когда червяк располагается над этим же колесом.

Кроме того, привод с лебедкой может использоваться для установки на космическом корабле. Привод с лебедкой для космического корабля представляет собой двухступенчатый волновой редуктор. Предназначение этого устройства на таких кораблях - это передача вращения в полностью герметичное пространство. Так как редуктор является двухступенчатым, то первая ступень - планетарная, а вторая - волновая передача. Также стоит отметить, что есть возможность сделать устройство самотормозящим. Для этого необходимо заменить планетарную передачу в редукторе на червячную.

Расчеты редуктора

Как и для любой другой детали, для создания редуктора необходимо проводить определенные расчеты, которые будут показывать, способно ли устройство выполнять свои функции, а также из какого материала должно выполняться устройство и т.д. Основным критерием для расчета волнового редуктора, его работоспособности, является прочность гибкого колеса. Оценить данный параметр можно при помощи сопротивления усталости зубчатого венца. Основной габаритный размер передачи - это внутренний диаметр гибкого колеса. Определяется он по приближенной зависимости сопротивления усталости с учетом нормальных напряжений.

fb.ru

принцип работы редуктора - мир вращения и механических передач

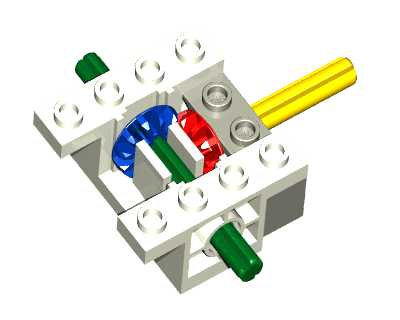

Модель конической передачи

Модели подшипникового редуктора

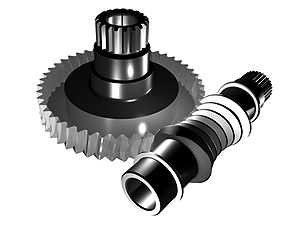

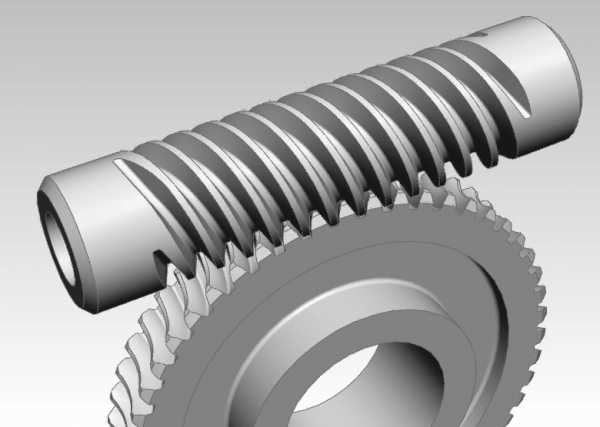

Модели червячной передачи

Модели цилиндрического редуктора одноступенчатого с параллельными валами

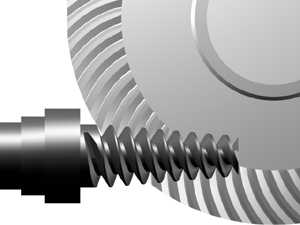

Глобоидная  и планетарная передачи



Модель цилиндрического двухступенчатого редуктора и дифференциала

***







www.vergor.ru

Редуктор давления воды: назначение и принцип работы, разновидности и регулировка



Оглавление:
Редуктор давления воды: назначение и принцип работы
Разновидности редуктора давления воды

Вы никогда не задумывались над тем, почему практически новенький водонагреватель дает течь или под стиральной машиной образуется лужа воды? Только не нужно отвечать сходу и говорить о том, что что-то там проржавело или кто-то установил бракованный шланг. Не без этого, конечно, но в большинстве случаев виною всех протечек является давление воды в трубопроводе, которое, мягко говоря, не всегда стабильно – в некоторые моменты оно может в несколько раз превосходить допустимые значения, что и приводит к порывам даже металлических частей сантехнического оборудования. Так называемые гидравлические удары в состоянии сломать все что угодно и противопоставить их разрушительной силе можно разве что современный редуктор давления воды, о котором и пойдет речь в этой статье. Вместе с сайтом stroisovety.org мы разберемся с его назначением и принципом работы, изучим разновидности и технологию регулировки.

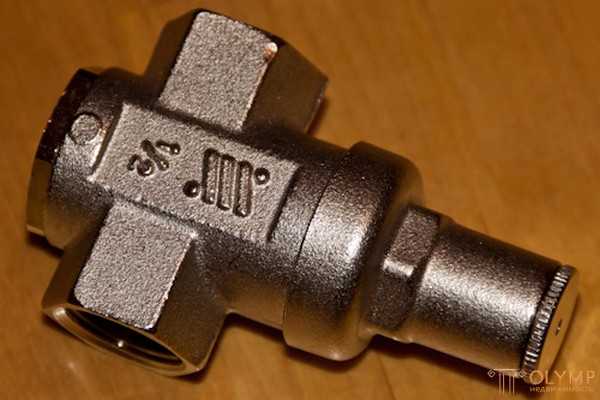

Редуктор давления воды фото

Редуктор давления воды: назначение и принцип работы

С назначением редуктора воды все более или менее ясно – как правило, он используется для стабилизации давления и предотвращения таким образом выхода из строя некоторого сантехнического оборудования. В большинстве случаев установка редуктора давления воды производится тогда, когда в работе домашнего водопровода задействованы такие устройства, как накопительные водонагревательные баки и термостатические смесители – в общем, чувствительные к давлению жидкости агрегаты. Тут все просто и понятно, чего не скажешь про принцип работы редуктора давления воды – разберемся с ним подробнее, так как в этом отношении можно выделить целых три разновидности подобных устройств.

  1. Поршневой редуктор давления воды – его основное преимущество заключается в простоте конструкции. За регулировку давления в водопроводной системе отвечает небольшой подпружиненный поршень, который уменьшая или увеличивая проходное отверстие, регулирует давление воды в системе – установка выходного давления в таких редукторах осуществляется путем ослабления или сжатия пружины посредством вращения специального вентиля. Если говорить о недостатках подобных редукторов, то здесь необходимо выделить такой момент, как необходимость предварительной фильтрации жидкости – без очистки воды от мусора подобные устройства очень быстро засоряются и выходят из строя. В силу такого поведения производители достаточно часто оснащают подобные устройства комплектным фильтрующим элементом – поршневой редуктор давления воды с фильтром способен осуществлять регулировку давления в пределах от 1 до 5атм.
  2. Мембранный редуктор давления. Этот тип редукторов отличается высокой надежностью и неприхотливостью в работе – они выделяются на фоне всех остальных подобных приборов широким диапазоном пропускной способности. Как правило, они в состоянии обеспечить рабочую скорость потока жидкости в пределах от 0,5 до 3 кубических метров в час, что совсем немало, особенно если говорить об их использовании в быту. За работу такого редуктора отвечает подпружиненная мембрана, которая в целях предотвращения засоров помещена в отдельную герметичную камеру – в зависимости от степени сжатия пружины, она оказывает то или иное давление на небольшой клапан, который и уменьшает или увеличивает пропускную способность устройства.
  3. Проточный редуктор понижения давления воды. Устройства этого типа отличаются тем, что в них нет никаких подвижных частей, благодаря чему возрастает их надежность и долговечность – понижение давление здесь достигается за счет внутреннего лабиринта массы небольших протоков. Проходя бесчисленные повороты этих каналов, разделяясь на несколько потоков и снова объединяясь в один, скорость воды гасится, и, как результат, снижается давление жидкости на выходе из подобных устройств. В быту такие устройства используются обычно для систем орошения – основным их недостатком является необходимость установки на выходе дополнительного регулятора.



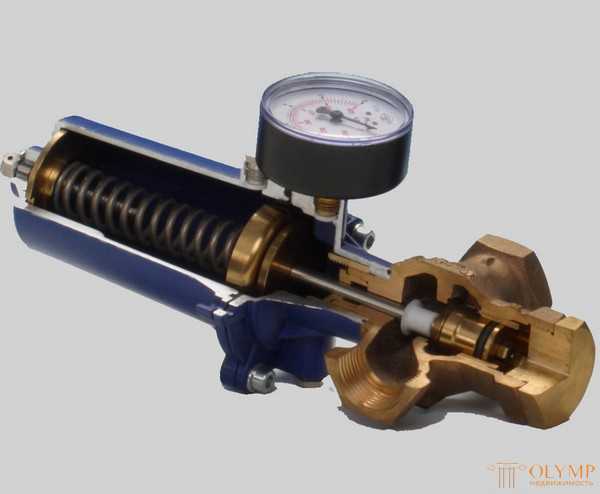

    Принцип работы редуктора давления воды фото

В общем, это все, что можно сказать по поводу редуктора давления воды, а вернее его принципа работы, изучая который мы поневоле затронули тему их разновидностей. Но, как говорится, это только начало, и виды данных устройств этим не ограничиваются.





Реду́ктор давле́ния воды́ — прибор, который стабилизирует и уменьшает давление в водопроводной сети, защищая тем самым от высокого давления и гидроудара как сам трубопровод, так и подключённое к нему бытовое оборудование. Редуктор давления представляет собой компактное устройство в герметичном металлическом корпусе, имеющем два резьбовых отверстия на входе и выходе. Иногда для удобства подключают манометр и винт для регулировки давления.

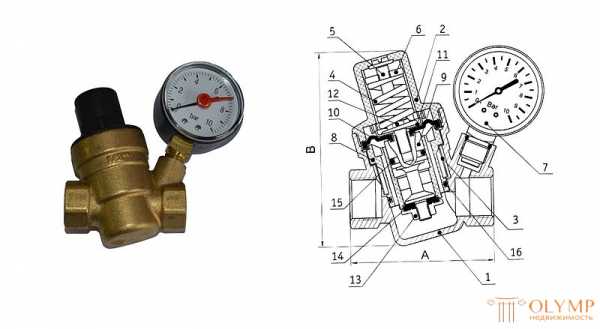

Внешний вид и схема редуктора

  1. Корпус
  2. Крышка
  3. Фильтр-сетка
  4. Пружина
  5. Винт регулировочный
  6. Гайка регулировочная
  7. Манометр
  8. Центральный суппорт
  9. Поршень
  10. Диафрагма
  11. Тарелка поршня
  12. Прижимной болт
  13. Клапан
  14. Прокладка клапана
  15. Кольцо уплотнительное малое
  16. Кольцо уплотнительное большое

Принцип действия

Работа такого редуктора построена на принципе выравнивания усилий диафрагмы и настроечной пружины. При открытии крана в водопроводе выходное давление редуктора уменьшается, что приводит к снижению давления на диафрагму. Усилие пружины при этом оказывается большим, и, выравнивая его, она одновременно открывает рабочий клапан до тех пор, пока рабочее давление на выходе не станет равным заданному значению. При этом давление на входе редуктора, а также его скачки никак не влияют на открытие или закрытие клапана. Установленный на входную трубу редуктор понижает до нужного уровня и стабилизирует давление во всей системе водопровода дома или квартиры. Если же это не было сделано при монтаже системы, то можно установить редуктор отдельно на бойлер, посудомоечную или стиральную машину, которые обычно не рассчитаны на высокое давление. Особенно важно это сделать при наличии в системе насоса, при включении и отключении которого возникает гидроудар.

Условия применения:

  • Водная среда, не содержащая масла и сжатого воздуха.
  • Максимальное давление не более 16 бар.
  • Максимальная температура не более 70 °C.



Разновидности редуктора давления воды

Редуктор давления воды в силу своей востребованности в различных сферах деятельности человека имеет массу всевозможных различий – классифицировать их можно по нескольким признакам.

  1. По производительности. В этом отношении они подразделяются на три подвида – бытовые, производительность которых не превышает 3 кубометра в час; коммерческие с производительностью от 3 до 15 кубометров в час; промышленные, производительность которых свыше 15 кубометров в час. Если речь идет о том, чтобы приобрести редуктор давления воды для бойлера или другого бытового сантехнического прибора, то оптимальным вариантом будет бытовой редуктор давления.
  2. По принципу подключения. Здесь вариантов немного – это резьбовые редукторы и фланцевые. Первые используются на трубопроводах диаметром до 50мм (2 дюйма), а вторые, соответственно, на более толстых трубопроводах.
  3. По диапазону регулировки практически все редукторы давления разделяются на два типа – это редукторы давления воды с широким диапазоном регулировки и тонко настраиваемые редукторы. Первый вариант устройств способен регулировать давление в пределах от 1,5 до 12 бар, а второй всего-навсего в диапазоне от 0,5 до 2 бар.
  4. По максимальному входному давлению. Здесь также имеется два варианта – в первом случае редукторы предназначены для работы в системах водопровода с давлением до 16 бар, а во втором случае до 25 бар.
  5. По максимальной рабочей температуре жидкости. Здесь все просто и также имеется всего пара вариантов – существует редуктор давления для холодной воды и для горячей. Редуктор давления для горячей воды в состоянии пропускать через себя воду с температурой до +70°C, а редуктор холодной воды до +40°C.



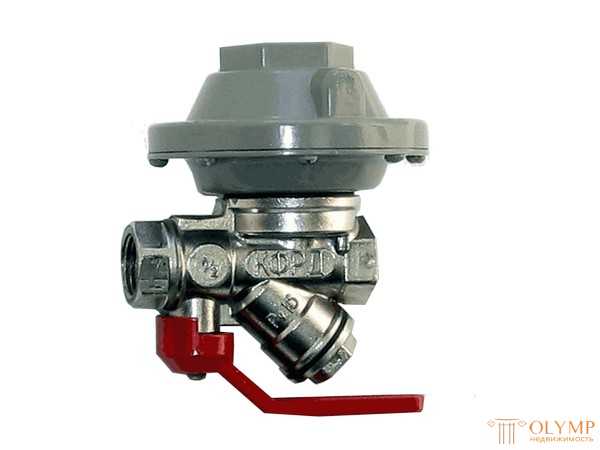

    Редуктор давления воды для бойлера фото

В принципе, существуют и другие отличия в некоторых моделях водных редукторов – к примеру, есть редуктор давления воды с манометром, который облегчает процесс регулировки давления. Также некоторые различия могут наблюдаться в установленных фильтрующих элементах – в одних моделях сетка может быть мельче, а в других крупнее. А некоторые модели могут оборудоваться колбовыми фильтрами тонкой очистки – здесь все зависит от желания производителя защитить свою продукцию от повреждений.

И в завершение темы несколько слов о том, как отрегулировать редуктор давления воды. Сами понимаете, что если приобретенная вами модель оборудована манометром, то здесь проблем не возникнет – вращая специальный вентиль редуктора, просто добиваемся необходимых показаний манометра, приводя их в соответствие с паспортными данными наиболее уязвимого оборудования вашего водопровода. Если редуктор не оборудован манометром, тогда для регулировки прибора его понадобится приобрести дополнительно – это недорогое удовольствие, которое позволит вам быть уверенным в том, что давление в водопроводе в пределах нормы и о безопасности того же водонагревательного бака можно не переживать.

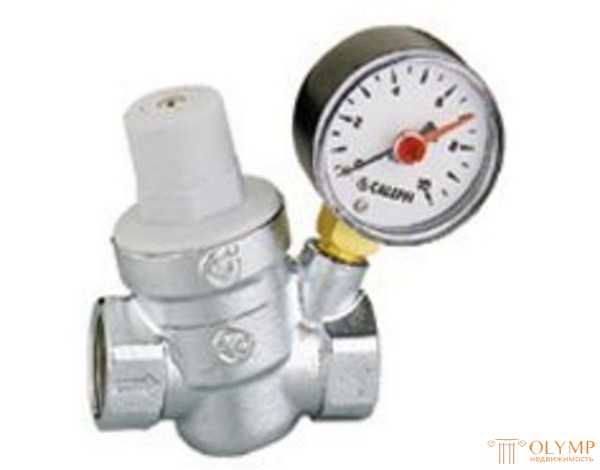

Редуктор давления воды с манометром фото

В принципе, это все, что необходимо знать по поводу такого ставшего незаменимым в наше время прибора для водопровода, как редуктор давления воды. Почему так произошло, объяснять долго не нужно – водоканал использует старое оборудование, а мы приобретаем современную технику, которая очень чувствительна к различным отклонениям от нормы. Мало того, использование редукторов воды также обусловлено необходимостью поднимать воду на высоту, и если, к примеру, на десятом этаже давление в пределах нормы, то на первом оно будет очень высоким, что и необходимо компенсировать посредством редуктора давления воды.

olymp.in

Газовый редуктор | принцип действия и основные типы газового редуктора

Газовый редуктор – это специальное устройство, которое используется для снижения давления газа либо же различного рода газовой смеси в емкостях (как правило, это баллоны и газопроводы) до рабочего уровня. Также, такие редукторы могут применяться еще и для поддержания в автоматическом режиме этого самого давления на постоянном уровне, не зависимо от того, изменился ли уровень давления газа в емкости или нет.

Кроме как в баллонах и газопроводах, редукторы могут также применяться в автомобилях. Специальный газовый редуктор для автомобиля позволяет снизить давление топлива для тех машин, которые работают на пропане либо метане, до рабочего уровня, тем самым значительно повысив эффективность и скорость передвижения авто, а также его безопасность.

Маркировка и ГОСТ

Все без исключения такие устройства как газовый редуктор обязательно изготовляются по ГОСТ 13861-89. Благодаря этой документации, заводы-изготовители просто обязаны выпускать качественную продукцию, которая в ходе эксплуатации не принесет своему владельцу неприятностей и не выйдет из строя в самый неподходящий момент.

Согласно ГОСТ 13861-89 на сегодняшний день все газовые редукторы можно классифицировать по нескольким основным параметрам:

  • По принципу действия: редукторы с прямым и обратным действием.
  • По назначению и месту, где они устанавливаются: редуктор для газового баллона (Б), сетевые (С) и рамповые (Р).
  • По газу, который редуцируется: ацетиленовый, водородный, редуктор газовый пропан, газовый редуктор метан, кислородный, а также бутановый.
  • По количеству ступеней редуцирования, и методу задания необходимого давления рабочей среды: одноступенчатые со специальным пружинным заданием необходимого давления, одноступенчатые с пневматическим механизмом задания давления, двухступенчатые с механическим пружинным регулятором задания давления.

Редуктора для газовых баллонов, а также других емкостей отличаются друг от друга по цвету окраски корпуса, а также по типу присоединительных устройств для крепления их к емкости, в которой хранится газ. Газовый редуктор, кроме ацетиленовых, присоединяется к емкости с газом при помощи накидных гаек, резьба которых является идентичной резьбе штуцера вентиля. Ацетиленовые же газовые редукторы крепятся к емкостям при помощи хомута и упорного винта.


Газовые редукторы давления: принцип действия

Редуктор прямого действия

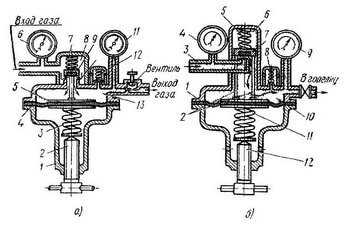

Принцип работы газового редуктора прямого действия, рисунок которого приведен ниже (б), работает довольно интересно. Газ под давлением из емкости, где он хранится, через штуцер попадает в камеру и действует на клапан, стремясь таким образом открыть его. Специальный редуцирующий клапан, в свою очередь, прижимается к седлу запорной пружины, преграждая доступ газа, двигающегося под высоким давлением. Встроенная в редуктор газовый баллонный специальная муфта стремиться отвести вышеупомянутый редуцирующий клапан от седла и таким образом открыть доступ газа в камеру рабочего (низкого) давления. Мембрана, в свою очередь, постоянно находится под действием двух взаимопротивоположных сил. Схема газового редуктора подразумевает наличие еще и нажимной пружины, которая через нажимной винт действует на мембрану и стремиться открыть редуцирующий клапан. Изнутри на мембрану действует также еще и редуцированный газ под высоким давлением, который противодействует нажимной пружине.

При уменьшения давления в камере рабочей, пружина нажимная распрямляется, а специальный клапан уходит от седла на некоторое расстояние, тем самым увеличивая прилив газа в полость редуктора. В случае возрастания давления в газовом редукторе пропановом, встроенная нажимная пружина сжимается и таким образом клапан приближается к седлу, а поступление газа снижается. Давление рабочее такого аппарата как газовый редуктор определяется уровнем натяжения нажимной пружины, которое можно изменить при помощи регулировочного винта. При вывертывании такого винта, и дальнейшем ослаблении пружины нажимной, можно снизить рабочее давление, а также, наоборот, при вкручивании винта и сжатии пружины, можно повысить это самое давление. Настройка газового редуктора осуществляется вышеуказанным путем, а контроль за давлением можно проводить при помощи манометра.

Редукторы прямого и обратного действия

Редуктор обратного действия

Редуктор для газовой плиты обратного действия (рисунок а) имеет следующий принцип действия. Газ, находящийся под высоким давлением, двигается в специальную камеру давления, таким образом препятствуя открыванию клапана. Регулировка газового редуктора осуществляется посредством вращения по часовой (если необходимо подать газ) либо против часовой (если необходимо снизить уровень подачи газа) стрелки специального винта, который в свою очередь ввертывается в крышку. Этот самый винт сжимает пружину, выгибающую мембрану вверх. При этом, специальный передаточный диск со встроенным штоком сжимает обратную пружину, поднимая при этом клапан, закрывающий отверстие для прохода газа в камеру с низким давлением. Клапан не открывается не только благодаря давлению газа в камере, но еще и из-за пружины, которая имеет меньшую силу, чем та же обратная пружина. Стоит отметить, что в таком устройстве как редуктор газовый регулируемый имеется возможность автоматического подержания давления на определенном уровне. Происходит это благодаря тому, что устройство газового редуктора включает в себя специальные механизмы, которые способны слажено работать и в случае необходимости понижать либо повышать давление газа.

Газовый редуктор: основные типы

На сегодняшний день можно встретить несколько основных видов газовых редукторов:

  • Воздушный газовый редуктор (регулятор). Как правило, данный белорусский газовый редуктор очень широко используется на различного рода предприятиях для снижения давления воздуха, а также поддержания его в воздушных сетях и коммуникациях.
  • Кислородный редуктор. Такой редуктор применяется на всяческих предприятиях при проведении автогенных работ, а также в различных областях медицины и подводного плавания.
  • Пропановый редуктор. Этот газовый редуктор, купить который можно практически в любом магазине техники, используется на всяческих предприятиях для проведения работ с автогеном, а также при строительстве для укладки битума и асфальта. Также такое устройство очень часто применяется в быту, как редуктор газовой колонки и автомобилях как редуктор газовый автомобильный. Такие редукторы могут быть как с постоянным рабочим давлением, так и с возможностью его ручной регулировки. Отрегулировать газовый редуктор такого типа можно при помощи специальных устройств до уровня 0-3 кгс/см2.
  • Ацетиленовый редуктор. Данный вид редукторов используется на предприятиях для проведения сварочных работ и работ по разрезанию трубопроводов.

Пропановый редуктор

Кроме того, существуют еще и редукторы для негорючих и горючих газов. Специальные редукторы для горючих газов (метан, пропан, водород), как правило, на отечественном рынке  представлены как газовый редуктор lovato, а также газовый редуктор tomasetto. Такие редукторы имеют левую резьбу, дабы полностью исключить вероятность случайного подключения редуктора, работающего с горючими газами к кислородным баллонам.

Баллоны же с инертными газами (азот, гелий, а также аргон), как правило, имеют электронный газовый редуктор, который снабжен правой резьбой, как и кислородные баллоны.

myfta.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
