Применение колба бунзена: Колба Бунзена – лабораторная посуда для фильтрования и забора химических реактивов

Содержание

Колба Бунзена – лабораторная посуда для фильтрования и забора химических реактивов

Колба Бунзена – лабораторная посуда для фильтрования и забора химических реактивов

Колба – специальный стеклянный сосуд с плоским или круглым дном и с узким горлом. В зависимости от разновидности и вмещаемого объема, колбы могут использоваться как реакционный сосуд, так и как мерная посуда, когда нужно приготовить раствор с высокой аналитической точностью и аккуратностью. Изготавливают все колбы, независимо от объема и назначения, согласно стандартам ГОСТ. Всевозможные колбы нашли широкое применение в медицинских, фармацевтических, научных, нефтехимических, производственных и промышленных лабораториях.

Нагревать колбы с раствором на открытом огне не рекомендуется. Для этого существуют специальные колбонагреватели.

Одной из наиболее часто используемой посудой в лаборатории на протяжении многих лет является именная колба – колба Бунзена. Колба Бунзена – разновидность лабораторной посуды из стекла для фильтрования химических реактивов и растворов.

Она является неотъемлемым элементом научной или производственной лаборатории. Иногда ее называют колба с тубусом, исходя из ее внешнего вида. Изготавливают колбы из специального химически и термически стойкого толстого боросиликатного или лабораторного стекла, которое не подвергается разрушению под действием кислот, щелочей и большинства других агрессивных сред – все это обеспечивает химическую чистоту проводимого эксперимента. Термостойкость стекла позволяет стерилизовать ее, выдерживать различные температурные перепады и перепады давления, а также механические воздействия. Прочность лабораторного стекла сосуда снижает риск того, что такая колба лопнет во время проведения лабораторных работ. Все колбы Бунзена изготавливаются из прозрачного стекла, чтобы можно было наблюдать за проводимыми процессами.

Колба Бунзена на вид конической формы, в верхней части которой находится отросток для присоединения с вакуум-насосом или с вакуумной линией. Такая колба может быть использована для проведения лабораторных работ при пониженном давлении или в вакууме.

Для чего нужна колба Бунзена?

Данная разновидность колб часто используют как промежуточную лабораторную посуду между дефлегматором и паровым источником (источником паров). Применяют для отстаивания побочных продуктов, получаемых в процессе брожения спирта – сивушных масел и других вредных химических реактивов, оседающих на стенках дефлегматора. Дефлегматор купить можно по приемлемой цене и на нашем сайте. Помимо фильтрования растворов, колбу Бунзена применяют для забора газообразных и жидких веществ.

По объему данный вид колбы бывает:
- 100 мл;
- 250 мл;
- 500 мл;
- 1 л;
- 2 л;
- 2,5 л;
- 3 л;
- 5 л;
- 10 л.

Другие разновидности колб

Помимо именной колбы Бунзена, в лабораторной практике достаточно часто используют колбу Эрленмейера (коническую колбу). Такая колба имеет коническую форму с плоским дном и горлышком в форме цилиндра. Она была изобретена более полутора веков назад немецким химиком.

В отличие от колбы Бунзена на ней есть градуированная метка, которая позволяет измерить объем исследуемого химического раствора, а также вставку из загрунтованного стекла или белой эмали для того, чтобы можно было сделать метку карандашом.

Края горлышка немного закруглены, это позволяет закрывать колбу ватным тампоном или резиновой пробкой. Удобная коническая форма колбы Эрленмейера позволяет легко перемешивать содержимое раствора в процессе исследования одной рукой мешалкой магнитной или лабораторным шейкером. Узкая форма горлышка препятствует разливанию жидкости в процессе переливания, сохраняет жидкость от испарения. Плоское дно сосуда позволяет твердо и надежно находиться на поверхности. Основное применение конических колб – для титрования химических растворов.

Колбу Вюрца (круглодонную) используют в качестве лабораторной посуды для перегонки.

Колбы плоскодонные применяются в качестве лабораторной посуды для смешивания нескольких жидких веществ, приготовления различных химреактивов, а также временного хранения смесей и жидкостей.

Лабораторную посуду купить в Москве: как колбы Бунзена, бюретки с краном, воронки капельные и многое другое в широком ассортименте известных торговых марок для оснащения лаборатории, выгодно в интернет-магазине «Прайм Кемикалс Групп».

Покупая в “Prime Chemicals Group”, Вы приобретаете высококачественную, долговечную, надежную лабораторную посуду по доступным ценам. Также возможна доставка любой продукции как оптом, так и в розницу по Москве и области.

И помните, что только качественная лабораторная посуда, химические реактивы, лабораторное оборудование и приборы принесут желаемый результат проводимых исследований и экспериментов.



Колба Бунзена с тубусом для вакуумной фильтрации

Колба Бунзена - что это такое?

Колба Бунзена – яркий представитель именной лабораторной посуды. Это вакуумный сосуд с тубусом. Носит имя своего создателя – химика Р.В. Бунзена, который трудился в 19 веке. Иногда называют колбой Бюхнера, Китасаки. Считается незаменимым инструментом для вакуумной фильтрации, очистки, осушки осадков.

Конструкция фильтровального сосуда

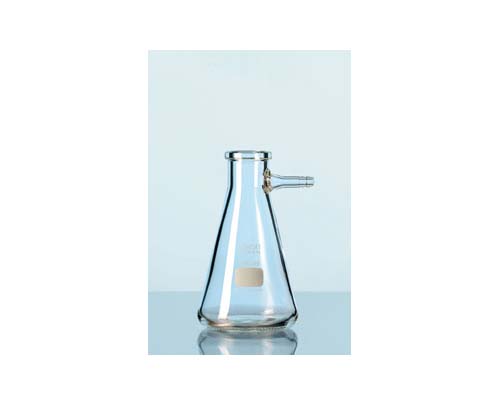

Плоскодонная коническая колба с боковым отводом выпускается из толстого стекла 3-8 мм. Посуда отечественного производства выпускается согласно ГОСТам, из термостойкого стекла (натриевого с добавками) или согласно ISO из боросиликатного, если изделия иностранного производителя.



Стекло должно быть термостойким, с одинаковой толщиной на стенках, дне, так как ее может вдавить внутрь под воздействием вакуума. Толстостенная конструкция позволяет нагревать конструкцию длительное время, но большого перепада или резкого контраста быть не должно, иначе она лопнет, тем более, что есть воздействие вакуума.

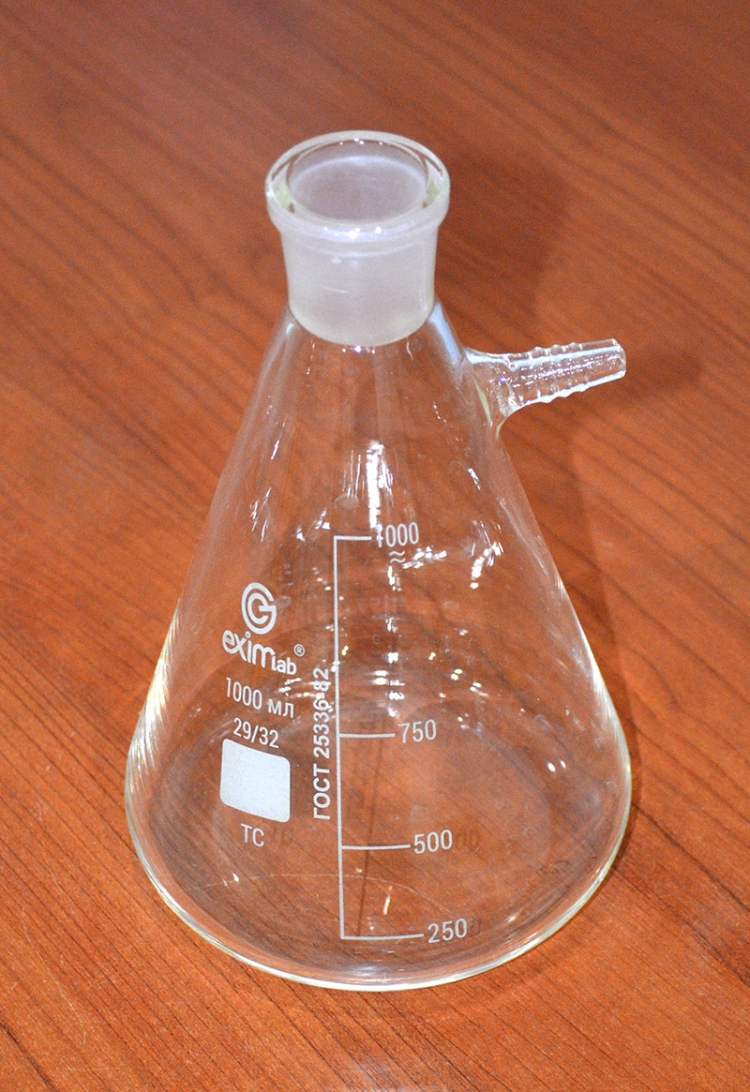

Верхний конус посудины бывает гладким, в такие модификации вставляют резиновые пробки с вырезом под носик воронки или шершавым, для комбинирования посуды с одинаковым шлифом.

Конструкция колбы Бунзена позволяет ее использовать в любой по сложности лабораторной цепочке. Плоское дно плюс коническая форма дают возможность ставить ее на шейкер или фиксировать в штативе.

Самое слабое место в конструкции – отвод. При неаккуратной эксплуатации тубус отламывается, тогда изделие можно выбросить. Очень удобны модели со съемным отводом – пластиковые болты и трубки из стекла или пластика могут меняться при необходимости. Качественная резьба, прокладки позволяют достичь нужной герметичности.

Но прикрутить такой съемный отвод можно только в верхней части сосуда. Вариант со съемный отводом подходит, если не важен фильтрат.

Разновидности колб Бунзена

В зависимости от назначения и типов фильтрации есть разные варианты изготовления:

  • Стандартная – коническая, с боковым отводом, верхним.
  • С нижним тубусом, его используют для слива отходов при отключении насоса.
  • С трехходовым краном – в такой модификации сброс фильтрата возможен даже при включенном насосе.
  • Если в сосуде нет отвода, то сделать условную вакуумную систему можно при помощи фильтровальной воронки с боковым отводом.

Отводы могут быть стационарные или съемные (пластиковые или пластиковый разъем плюс стеклянная трубка). Горловина может быть простая, без шлифа, со шлифом. В нее вставляют воронку или часть стеклянной конструкции. Воронку Бюхнера вставляют в верхний конус при помощи резиновой пробки с подходящим отверстием, если конус без шлифа.

Если конус со шлифом, то воронка вставляется при помощи переходника. Для большей герметичности место вставки вороник дополнительно фиксируется зажимами разного типа.

Виды колб Бунзена по материалу и их особенности:

  1. Стеклянные – термостойкие, видно заполнение сосуда. Достаточно устойчивые, прочные и долговечные. Инертные практически со всеми веществами.
  2. Пластиковые – дешевые, легкие, умеренно прочные. Могут реагировать с компонентами отходов. Неустойчивые – шланг может их переворачивать, нужно фиксировать.
  3. Металлические – прочные, долговечные, дорогие, очень устойчивые. Реагируют с некоторыми составляющими отходов. Неудобно, что не видно, сколько фильтрата.

По объему есть любые виды – от 100 до 5000 см³. Под заказ можно изготовить посуду любого объема. Посуда объемом 3,5 и 10 дм³ выпускаются цилиндрической формы. Можно собрать конструкцию для фильтрации при помощи воронки с отводом и толстостенной, термостойкой конической колбы.

Для чего используется колба Бунзена?

Этот вид лабораторной посуды был изобретен для вакуумной фильтрации, но назначение этого процесса может быть разным:

  • Очищение, мойка осадка – промывка его различными жидкостями.
  • Получение фильтрата – фильтрования реактивов.
  • Предохранительная емкость при процессах с вакуумом.
  • Получение газов.

Фильтры и фильтрация

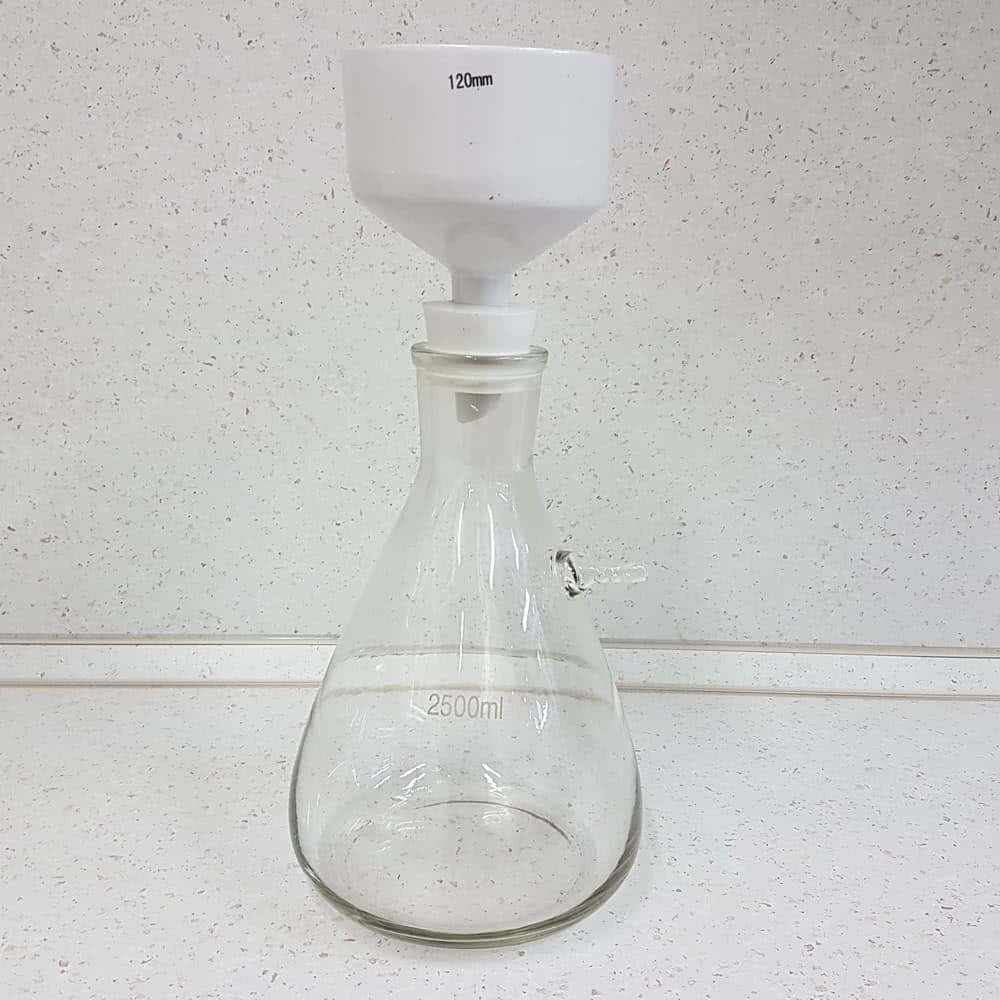

Качество фильтрации зависит от типа фильтровальной воронки – обычно берут воронку Бюхнера, внутрь вкладывают фильтры нужной плотности. Также применяют фарфоровые и стеклянные воронки с пористой пластиной. Для качественного соединения воронки и колбы применяют резиновую пробку с отверстием, различные зажимы или посуду со шлифами.

Используют бумажные, тканевые, флизелированые фильтры или специальные, для ультрафильтрации. Можно вкладывать по несколько слоев материала. Чтобы бумага лучше присосалась, не было потерь осадка или фильтра, его вкладывают в фарфоровую, или стеклянную воронку, поливают дистиллированной водой, стараются выдавить пузырьки воздуха и плотно придавить по краям к стенкам воронки (поэтому, диаметр фильтра должен быть на несколько миллиметров больше, чем диаметр лейки).



Купить колбу Бунзена

Являясь незаменимым лабораторным инструментом, эта именная колба очень распространена, есть практически во всех точках реализации стеклянной посуды. Купив качественную вакуумную колбу можно использовать ее не одно десятилетие, так как высокие требования позволили производить очень долговечные изделия.

Можно приобрести колбы Бунзена отечественного производства в компании Стимул, с сертификатами качествами и соответствия ГОСТ или импортные колбы из боросиликатного стекла, соответствующие ISO.

Товар не найден

Общие положения

Некоторые объекты, размещенные на сайте, являются интеллектуальной собственностью компании StoreLand. Использование таких объектов установлено действующим законодательством РФ.

На сайте StoreLand имеются ссылки, позволяющие перейти на другие сайты. Компания StoreLand не несет ответственности за сведения, публикуемые на этих сайтах и предоставляет ссылки на них только в целях обеспечения удобства для посетителей своего сайта.

Личные сведения и безопасность

Компания StoreLand гарантирует, что никакая полученная от Вас информация никогда и ни при каких условиях не будет предоставлена третьим лицам, за исключением случаев, предусмотренных действующим законодательством Российской Федерации.

В определенных обстоятельствах компания StoreLand может попросить Вас зарегистрироваться и предоставить личные сведения. Предоставленная информация используется исключительно в служебных целях, а также для предоставления доступа к специальной информации.

Личные сведения можно изменить, обновить или удалить в любое время в разделе "Аккаунт" > "Профиль".

Чтобы обеспечить Вас информацией определенного рода, компания StoreLand с Вашего явного согласия может присылать на указанный при регистрации адрес электронный почты информационные сообщения. В любой момент Вы можете изменить тематику такой рассылки или отказаться от нее.

Как и многие другие сайты, StoreLand использует технологию cookie, которая может быть использована для продвижения нашего продукта и измерения эффективности рекламы.

Кроме того, с помощь этой технологии StoreLand настраивается на работу лично с Вами. В частности без этой технологии невозможна работа с авторизацией в панели управления.

Сведения на данном сайте имеют чисто информативный характер, в них могут быть внесены любые изменения без какого-либо предварительного уведомления.

Чтобы отказаться от дальнейших коммуникаций с нашей компанией, изменить или удалить свою личную информацию, напишите нам через форму обратной связи

Колба - бунзен - Большая Энциклопедия Нефти и Газа, статья, страница 1

Колба - бунзен

Cтраница 1


Колбы Бунзена ( рис. 5, а) служат для отсасывания под вакуумом и реже в качестве приемников при перегонке в. Они бывают различной емкости и формы, чаще всего используют колбы конической формы, так как они наиболее устойчивые.  [2]

Колба Бунзена на 250 - 500мл; воронка для отсасывания № 2; открытый ртутный манометр; склянка двухгорлая; водоструйный насос; кран стеклянный с отверстием 6 - 8 мм; зажим; колбы конические на 250 мл; цилиндры мерные на 100 мл; бюксы широкие; шпатель фарфоровый.  [3]

Колбы Бунзена ( рис. 5, б) служат для отсасывания под вакуумом и реже в качестве приемников при перегонке в вакууме.  [5]

Колба Бунзена Воронка Бюхнера Баня водяная Баня масляная Мешалка Воронка делительная емк.  [6]

Колбы Бунзена делают из толстого стекла, так как иначе при работе они могут быть раздавлены атмосферным давлением. Работающие колбы Бунзена ( во избежание несчастного случая) рекомендуется закрывать полотенцем или ящиком из толстого картона или жести. Иногда на наружную стенку посуды спирально наклеивают липкую прозрачную пленку из поливи-нилхлорида, накладывая слой на слой так, чтобы каждый виток захватывал около половины предыдущего слоя. Так получается хорошая защита от разлетания осколков стекла при взрыве.  [8]

Колбы Бунзена, еще не бывшие в употреблении, следует предварительно проверить путем выдерживания под вакуумом не менее 15 мин. Вначале колбу осматривают снаружи. Если на ней будут обнаружены царапины, колбу применять для работ с вакуумом нельзя, так как при создании вакуума колба обязательно лопнет.  [10]

Колбы Бунзена, еще не бывшие в употреблении, следует предварительно проверить путем выдерживания под вакуумом не менее 15 мин. Вначале колбу осматривают снаружи. Если на ней будут обнаружены царапины, колбу применять для работ с вакуумом нельзя, так как при создания вакуума колба обязательно лопнет. Затем колбу закрывают резиновой пробкой, завертывают полотенцем или халатом, или же помещают в предохранительный ящик и только после этого присоединяют к вакуум-насосу. В пробку, которой закрывают колбу, полезно вставить стеклянную трубку, один конец которой оттянут в капилляр.  [11]

Колбы Бунзена тоже плоскодонные, но их можно применять, потому что они изготовлены из очень толстого стекла. Однако при работе с ними требуется осторожность. Рекомендуется, особенно при горячем фильтровании, заворачивать их в полотенце. На промежуточную предохранительную склянку между колбой Бунзена и водоструйным насосом целесообразно надеть старый капроновый чулок пли пластмассовую сетку.  [12]

Колба Бунзена охлаждается снаружи водой. Погруженная в колбу Бунзена, трубка, подводящая смесь хлора и двуокиси углерода, должна иметь на конце расширение. В круглодонную колбу емкостью 750 мл помещают 87 г ( 0 34 моль) марганцовокислого калия и в капельную воронку вливают 440 мл ( 4 7 моль) концентрированной соляной кислоты.  [14]

Страницы:      1    2    3    4    5

Дубовые бочки. Дубовые бочки Колба бунзена применение

Колба Бунзена – яркий представитель именной лабораторной посуды. Это вакуумный сосуд с тубусом. Носит имя своего создателя – химика Р.В. Бунзена, который трудился в 19 веке. Иногда называют колбой Бюхнера, Китасаки. Считается незаменимым инструментом для вакуумной фильтрации, очистки, осушки осадков.

Конструкция фильтровального сосуда

Плоскодонная коническая колба с боковым отводом выпускается из толстого стекла 3-8 мм. Посуда отечественного производства выпускается согласно ГОСТам, из термостойкого стекла (натриевого с добавками) или согласно ISO из боросиликатного, если изделия иностранного производителя.

Стекло должно быть термостойким, с одинаковой толщиной на стенках, дне, так как ее может вдавить внутрь под воздействием вакуума. Толстостенная конструкция позволяет нагревать конструкцию длительное время, но большого перепада или резкого контраста быть не должно, иначе она лопнет, тем более, что есть воздействие вакуума.

Верхний конус посудины бывает гладким, в такие модификации вставляют резиновые пробки с вырезом под носик воронки или шершавым, для комбинирования посуды с одинаковым шлифом.

Конструкция колбы Бунзена позволяет ее использовать в любой по сложности лабораторной цепочке. Плоское дно плюс коническая форма дают возможность ставить ее на шейкер или фиксировать в штативе.

Самое слабое место в конструкции – отвод. При неаккуратной эксплуатации тубус отламывается, тогда изделие можно выбросить. Очень удобны модели со съемным отводом – пластиковые болты и трубки из стекла или пластика могут меняться при необходимости. Качественная резьба, прокладки позволяют достичь нужной герметичности. Но прикрутить такой съемный отвод можно только в верхней части сосуда. Вариант со съемный отводом подходит, если не важен фильтрат.

Разновидности колб Бунзена

В зависимости от назначения и типов фильтрации есть разные варианты изготовления:

  • Стандартная – коническая, с боковым отводом, верхним.
  • С нижним тубусом, его используют для слива отходов при отключении насоса.
  • С трехходовым краном – в такой модификации сброс фильтрата возможен даже при включенном насосе.
  • Если в сосуде нет отвода, то сделать условную вакуумную систему можно при помощи фильтровальной воронки с боковым отводом.

Отводы могут быть стационарные или съемные (пластиковые или пластиковый разъем плюс стеклянная трубка). Горловина может быть простая, без шлифа, со шлифом. В нее вставляют воронку или часть стеклянной конструкции. Воронку Бюхнера вставляют в верхний конус при помощи резиновой пробки с подходящим отверстием, если конус без шлифа. Если конус со шлифом, то воронка вставляется при помощи переходника. Для большей герметичности место вставки вороник дополнительно фиксируется зажимами разного типа.

Виды колб Бунзена по материалу и их особенности:

  1. Стеклянные – термостойкие, видно заполнение сосуда. Достаточно устойчивые, прочные и долговечные. Инертные практически со всеми веществами.
  2. Пластиковые – дешевые, легкие, умеренно прочные. Могут реагировать с компонентами отходов. Неустойчивые – шланг может их переворачивать, нужно фиксировать.
  3. Металлические – прочные, долговечные, дорогие, очень устойчивые. Реагируют с некоторыми составляющими отходов. Неудобно, что не видно, сколько фильтрата.

По объему есть любые виды – от 100 до 5000 см³. Под заказ можно изготовить посуду любого объема. Посуда объемом 3,5 и 10 дм³ выпускаются цилиндрической формы. Можно собрать конструкцию для фильтрации при помощи воронки с отводом и толстостенной, термостойкой конической колбы.

Для чего используется колба Бунзена?

Этот вид лабораторной посуды был изобретен для вакуумной фильтрации, но назначение этого процесса может быть разным:

  • Очищение, мойка осадка – промывка его различными жидкостями.
  • Получение фильтрата – фильтрования реактивов.
  • Предохранительная емкость при процессах с вакуумом.
  • Получение газов.

Фильтры и фильтрация

Качество фильтрации зависит от типа фильтровальной воронки – обычно берут воронку Бюхнера, внутрь вкладывают фильтры нужной плотности. Также применяют фарфоровые и стеклянные воронки с пористой пластиной. Для качественного соединения воронки и колбы применяют резиновую пробку с отверстием, различные зажимы или посуду со шлифами.

Используют бумажные, тканевые, флизелированые фильтры или специальные, для ультрафильтрации. Можно вкладывать по несколько слоев материала. Чтобы бумага лучше присосалась, не было потерь осадка или фильтра, его вкладывают в фарфоровую, или стеклянную воронку, поливают дистиллированной водой, стараются выдавить пузырьки воздуха и плотно придавить по краям к стенкам воронки (поэтому, диаметр фильтра должен быть на несколько миллиметров больше, чем диаметр лейки).

Купить колбу Бунзена

Являясь незаменимым лабораторным инструментом, эта именная колба очень распространена, есть практически во всех точках реализации стеклянной посуды. Купив качественную вакуумную колбу можно использовать ее не одно десятилетие, так как высокие требования позволили производить очень долговечные изделия.

Можно приобрести колбы Бунзена отечественного производства в компании , с сертификатами качествами и соответствия ГОСТ или импортные колбы из боросиликатного стекла, соответствующие ISO.

Колба Бунзена , также колба с тубусом , вакуумная колба , в некоторых странах также колба Бюхнера или колба Китасаки - плоскодонная коническая колба из толстостенного стекла с тубусом (отводом). Колбы Бунзена применяются в основном для вакуумного фильтрования . Создатель - немецкий химик-экспериментатор Роберт Вильгельм Бунзен (1811-1899).

Колба Бунзена имеет разные варианты исполнения:

  • Стандартная колба Бунзена - коническая толстостенная колба с боковым отводом.
  • Колба Бунзена с нижним тубусом, в которой дополнительный тубус применяется для слива фильтрата с отключением источника вакуума.
  • Колба Бунзена с трехходовым краном, в которой слив фильтрата может производиться без отключения источника вакуума.

Изготавливаются колбы Бунзена обычно из стекла толщиной от 3 мм до 8 мм. В Российской Федерации колбы Бунзена стандартизованы как «колбы с тубусом» по ГОСТ 25336 (для их изготовления обычно используется термостойкое стекло марки ТС по ГОСТ 21400 или Симакс ЧСН ИСО 3585). Верхняя конусная часть, предназначенная для установки фильтровальной воронки, может быть гладкой или шлифованной для взаимозаменяемого конуса по ГОСТ 8682. Колбы могут быть изготовлены также из металла или пластмассы.

Используется колба Бунзена в основном для вакуумного фильтрования, в котором эта колба служит сборником фильтрата. Колба Бунзена может быть использована и для других целей, например, для получения газов при химических реакциях, а также как предохранительный сосуд при вакуумных процессах.

Напишите отзыв о статье "Колба Бунзена"

Примечания

Литература

  • в журнале «Химия»
  • Степин Б. Д. Техника лабораторного эксперимента в химии: Учеб. пособие для вузов. М.: Химия, 1999. - 600 с: ил. ISBN 5-7245-0955-5

См. также

Отрывок, характеризующий Колба Бунзена

Все молчали, одна странница говорила мерным голосом, втягивая в себя воздух.
– Пришла, отец мой, мне народ и говорит: благодать великая открылась, у матушки пресвятой Богородицы миро из щечки каплет…
– Ну хорошо, хорошо, после расскажешь, – краснея сказала княжна Марья.
– Позвольте у нее спросить, – сказал Пьер. – Ты сама видела? – спросил он.
– Как же, отец, сама удостоилась. Сияние такое на лике то, как свет небесный, а из щечки у матушки так и каплет, так и каплет…
– Да ведь это обман, – наивно сказал Пьер, внимательно слушавший странницу.
– Ах, отец, что говоришь! – с ужасом сказала Пелагеюшка, за защитой обращаясь к княжне Марье.
– Это обманывают народ, – повторил он.
– Господи Иисусе Христе! – крестясь сказала странница. – Ох, не говори, отец. Так то один анарал не верил, сказал: «монахи обманывают», да как сказал, так и ослеп. И приснилось ему, что приходит к нему матушка Печерская и говорит: «уверуй мне, я тебя исцелю». Вот и стал проситься: повези да повези меня к ней. Это я тебе истинную правду говорю, сама видела. Привезли его слепого прямо к ней, подошел, упал, говорит: «исцели! отдам тебе, говорит, в чем царь жаловал». Сама видела, отец, звезда в ней так и вделана. Что ж, – прозрел! Грех говорить так. Бог накажет, – поучительно обратилась она к Пьеру.
– Как же звезда то в образе очутилась? – спросил Пьер.
– В генералы и матушку произвели? – сказал князь Aндрей улыбаясь.
Пелагеюшка вдруг побледнела и всплеснула руками.
– Отец, отец, грех тебе, у тебя сын! – заговорила она, из бледности вдруг переходя в яркую краску.
– Отец, что ты сказал такое, Бог тебя прости. – Она перекрестилась. – Господи, прости его. Матушка, что ж это?… – обратилась она к княжне Марье. Она встала и чуть не плача стала собирать свою сумочку. Ей, видно, было и страшно, и стыдно, что она пользовалась благодеяниями в доме, где могли говорить это, и жалко, что надо было теперь лишиться благодеяний этого дома.

Колба Бунзена, получившая название в честь своего изобретателя, немецкого химика-экспериментатора Роберта Вильгельма Бунзена, выглядит как толстостенная коническая колба, изготовленная из стекла и снабженная боковым отводом (тубусом). Основное назначение таких колб — вакуумное фильтрование, при котором они используются в качестве приемника фильтрата, поэтому колбу Бунзена иначе называют фильтровальной колбой.

Вакуумное фильтрование представляет собой вид фильтрования, при котором в прохождении жидкости через фильтр наряду с силой тяжести участвует вакуум, создаваемый с помощью насоса. Такой способ позволяет значительно ускорить процесс фильтрации, в ряде случаев невозможный при обычных условиях. Кроме того, вакуум способствует более полному отделению осадка и облегчает его последующую промывку. Тем не менее, существуют и весьма важные ограничения, налагаемые на процесс вакуумного фильтрования. Так, фильтрование под вакуумом нельзя использовать для фильтрации концентрированных растворов и легкокипящих жидкостей в горячем виде. В первом случае осадок сильно забивает поры фильтровального материала, так как за счет уноса части жидкости происходит охлаждение и концентрирование раствора на нижней части фильтра. При фильтровании легкокипящих жидкостей основная опасность состоит в том, что быстро закипающая горячая жидкость в приемной колбе Бунзена может попасть внутрь насоса через боковой отвод колбы.

Для создания разрежения при вакуумном фильтровании чаще всего применяется водоструйный насос, подсоединяемый к боковому отводу колбы Бунзена с помощью гибких шлангов или специальных переходников. Поскольку при внезапном отключении насоса вода из водопровода может попасть в приемную колбу, между ней и насосом нередко устанавливается предохранительный сосуд, в качестве которого чаще всего выступает многогорлая склянка Вульфа или склянка Тищенко. Этот же промежуточный сосуд задерживает фильтрат при случайном выбросе из колбы Бунзена, не позволяя ему попасть внутрь насоса. Тем не менее, во время работы необходимо контролировать уровень фильтрата, своевременно удаляя накопившуюся жидкость из приемной колбы и не допуская, чтобы ее уровень поднимался выше уровня тубуса.

Разные виды фильтровальных колб различаются не только по своей вместимости, но и по способу обработки горловины. В интернет-магазине СТАЙЛАБ представлены колбы Бунзена как с гладким, так и со шлифованным горлом, позволяющие использовать воронки Шотта и другие воронки с коническими шлифами. Объем фильтровальных колб варьирует в очень широких пределах, благодаря чему вы легко сможете подобрать колбу под конкретные нужды вашей лаборатории.

При необходимости колба Бунзена для вакуумного фильтрования может быть заменена на колбу Вюрца или, в случае малых объемов жидкости, на пробирку с отводом, а также на любую колбу, дополненную специальной насадкой с тубусом. Переходники для колб и прочую лабораторную посуду вы легко найдете в соответствующих разделах интернет-магазине СТАЙЛАБ.

Лабораторная посуда отличается своим разнообразием. Ее применяют в процессе проведения анализов в самых разных областях. Огромное количество вариаций представленных емкостей позволяет применять в каждом конкретном случае наиболее подходящую разновидность.

Существующие виды колб можно классифицировать по некоторым признакам. Это позволяет глубже вникнуть в их применение и значение для анализа. Разновидности лабораторной посуды заслуживают особого внимания.

Общая характеристика

В лабораторных исследованиях применяют чаще всего стеклянные колбы . Они позволяют произвести множество различных операций и химических реакций. Достаточно большой статьей расходов любой лаборатории является именно тара.

Так как большинство колб сделано из стекла, они могут биться. Сегодня существуют самые разные виды колб. Они могут подвергаться воздействию температур или химических реагентов. Поэтому материал, из которого изготавливают лабораторную посуду, должен выдерживать подобные нагрузки.

Конфигурация колб может быть очень необычной. Это необходимо, чтобы провести полноценно а также анализ требуемых веществ. Чаще всего подобные емкости имеют широкое основание и узкое горло. Некоторые из них могут оснащаться пробкой.

Разновидности формы

В лабораторных исследованиях может применяться плоскодонная и круглодонная колба . Это самые часто применяемые разновидности емкостей. Плоскодонные разновидности можно ставить на плоскую поверхность. Их назначение очень разнообразно.

Круглодонные колбы удерживаются штативом. Это очень удобно, если тару требуется подогревать. При проведении некоторых реакций это ускоряет процесс. Поэтому круглодонная колба чаще всего изготавливается благодаря этой особенности применения из термостойкого стекла.

Также обе представленные разновидности лабораторной посуды применяются для хранения различных веществ. Иногда в очень редких случаях в ходе лабораторного анализа применяются остродонные разновидности тары.

Применение колб и их конфигурация

Очень разнообразны. Они зависят от сферы применения. Колба Кьельдаля характеризуется грушевидной формой. Ее чаще всего применяют в одноименном приборе для определения азота. Эта колба может обладать стеклянной пробкой.

Для перегонки различных веществ применяется колба Вюрца. В ее конструкции присутствует отводная трубка.

Колба Клайзена обладает двумя горлышками, диаметр которых одинаков по всей длине. К одному из них подводится трубка, предназначенная для отведения пара. Другой конец сообщает посуду с холодильником. Эту разновидность применяют для перегонки и дистилляции при обычном давлении.

Колба Бунзена применяется в процессах фильтрования. Стенки ее очень прочные и толстые. Вверху есть специальный отросток. Он подходит к линии вакуума. Для опытов в условиях пониженного давления эта разновидность подходит идеально.

Колба Эрленмейера

Рассматривая существующие виды колб, нельзя не уделить внимание еще одной форме лабораторной посуды. Название этой емкости дано в честь ее создателя - немецкого химика Эрленмейера. Это коническая тара, которая имеет плоское дно. Ее горловина характеризуется цилиндрической формой.

Эта колба имеет деления, которые позволяют определить объем находящейся внутри жидкости. Уникальной особенностью этой разновидности тары является вставка из специального стекла. Это своего рода записная книжка. На ней химик может делать необходимые пометки.

Горловину при необходимости можно закрывать пробкой. Коническая форма способствует качественному перемешиванию содержимого. Узкое горлышко предотвращает разливание вещества. Процесс испарения в такой таре происходит медленнее.

Колба представленного типа применяется при проведении титрования, выращивания чистых культур или нагревания. Если колба имеет деления на корпусе, их не нагревают. Такая посуда позволяет измерять количество содержимого вещества.

Еще несколько характеристик

Применяемые виды колб можно также разделить на группы в зависимости от типа горловины. Они бывают простые (под резиновую пробку), а также с цилиндрическим или коническим шлифом.

В зависимости от типа материала, из которого изготовлена посуда, она может быть термостойкая или обычная. По назначению колбы можно разделить на мерные емкости, приемники и реакторы.

По объему лабораторная посуда также довольно разнообразна. Их вместительность может составлять от 100 мл до 10 л. Встречаются колбы даже большего объема. При работе с подобной тарой необходимо обязательно соблюдать правила безопасности. Каждая разновидность представленного оборудования должна применяться строго по своему прямому назначению. Иначе можно разбить колбу или нанести вред своему организму.

Колба (нем. Kolben ) — стеклянный сосуд с круглым или плоским дном, обычно с узким длинным горлом. Разновидность технических сосудов, применяемых в химических лабораториях.

Колбами также называют баллоны электровакуумных и газоразрядных ламп. Колбы применяются в лабораториях в качестве реакционных сосудов. Существуют также специальные мерные колбы для приготовления с высокой точностью аналитических растворов.

Для подогревания колб в лабораториях и в химических производствах используют специализированные и универсальные колбонагреватели.

Колбы грушевидные тип Гр

Назначение и область применения колба грушевидная:

Колба грушевидная тип Гр предназначаются для выпаривания, фильтрования, разгонки, перегонки, синтеза и дистилляции химических веществ в лабораторных целях. Колба Гр грушевидной формы имеет взаимозаменяемые конуса. Грушевидная колба Гр изготавливается из химически стойкого стекла группы ТС. Лабораторные колбы тип Гр стойки к воздействиям химических растворов.

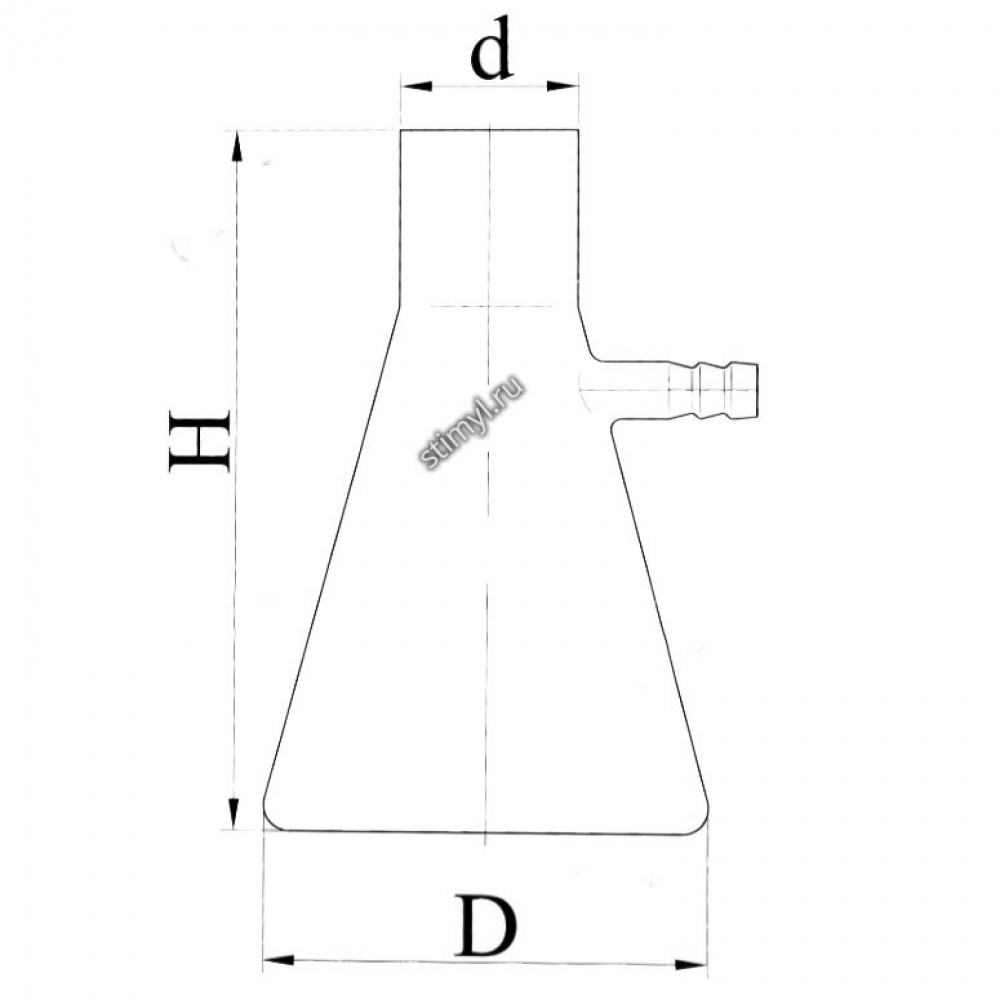

  • H - Общая длина колбы (мм)

Колбы конические тип Кн

Назначение и область применения колбы конической тип Кн

Колбы конические тип Кн предназначаются для выпаривания, фильтрования, разгонки, перегонки, синтеза и дистилляции химических веществ в лабораторных целях. Колба Кн грушевидной формы. Изготавливается из химически стойкого стекла группы ТС. Лабораторные колбы тип Кн стойки к воздействиям химических растворов.

  • H - Общая длина колбы (мм)
  • D - Диаметр широкой части колбы (мм)
Наименование товараАртикулТипИсп.Вместимость, млD, ммКонусК-во, шт.в упак.
Колба коническая (с взаимозаменяемым конусом)200765Кн1505114/23192/12
200766505119/26192/12
2007671006414/23192/12
2007681006419/26192/12
2007691006429/32192/12
2007702508519/2672
2007712508524/2972
2007722508529/3272/8
20077350010529/3248/8
200774100013129/3224на6
200775100013145/4024на6
200776200016629/3212на2
200777200016645/4012

Колбы конические с взаимозаменяемыми конусами, ТС ТУ 14307481.014-95

Наименование товараАртикулТипИсп.Вместимость, млD, ммКонусК-во, шт.в упак.
Колба коническая(с взаимозаменяемым конусом и со шкалой)200161Кн11006429/32192
2001622508519/2672
2001632508524/2972
2001642508529/3272
20016550010529/3248
200166100013129/3224
200167200016629/3212

Колбы конические с цилиндрической горловиной, ТС ГОСТ 25336-82

Наименование товараАртикулТипИсп.Вместимость, млD, ммК-во, шт.в упак.
Колба коническая(с цилиндрической горловиной)200168Кн22518-
2001695022192/12
20017010022192/12
20017110034192/12
2001722503472/8
2001732505072/8
2001755003448/8
2001765005048/8
20017710004224на6
20017810005024на6
20017920005012 на 2
20018030005008 на 2
20018150005004 на 1

Колбы конические с цилиндрической горловиной, ТС ТУ 14307481.014-95

Наименование товараАртикулТипИсп.Вместимость, млD, ммК-во, шт.в упак.
Колба коническая(с цилиндрической горловиной и со шкалой)200182Кн35022192/12
20018310022192/12
20018410034192/12
2001852503472/8
2001872505072/12
2001885003448/8
2001905005048/8
20019110004224на6
20019210005024на6
20019320005012 на 2
20019430005008 на 2
20019550005004 на 1

Колбы круглодонные тип КРН (Энглера)

Назначение и область применения колбы Энглера

Круглоданная колба применяется для проведения лабораторных работ, связанных с перегонкой нефтепродуктов. Колба Энглера изготавливается из химически стойкого стекла группы ТС. Лабораторные колбы тип КРН стойки к воздействиям химических растворов.

  • H - Общая длина колбы (мм)
  • D - Диаметр широкой части колбы (мм)

Колбы круглодонные тип К исп.1 исп.2

Назначение и область применения колбы тип К

Колба предназначена для лабораторных работ, может использоваться в качестве приемника при перегонке. Используется для разных синтезов и лабораторных работ. Колба тип К грушевидной формы. Изготавливается из химически стойкого стекла группы ТС. Лабораторные колбы тип К стойки к воздействиям химических растворов.

  • H - Общая длина колбы (мм)
  • D - Диаметр широкой части колбы (мм)

Колбы круглодонные с цилиндрической горловиной, ТС ГОСТ 25336-82

Наименование товараАртикулТипИсп.Вместимость, млD, ммК-во, шт.в упак.
Колба круглодонная(с цилиндрической горловиной)200622К22518-
2006245018-
20062810022-
20062910034-
20063025034-
20063225050-
20063350034-
20063550050-
200636100042-
200637200050-
200638400050-
200639600065-

Колбы круглодонные с взаимозаменяемыми конусами, ТС ГОСТ 25336-82

Наименование товараАртикулТипИсп.Вместимость, млD, ммКонусК-во, шт.в упак.
Колба круглодонная(с взаимозаменяемым конусом)200220К1254214/23192
200221505114/23
200222505119/26
2002241006414/23
2002251006419/26
2002261006429/32
2002272508529/3272
20023050010529/3248
200233100013129/3224
200236200016629/3212
200238400020745/406
200240600023660/464
2002411000017960/462

* Колба круглодонная вместимостью 1000 мл выпускается только с взаимозаменяемыми конусами (исп.1).
ГОСТ 25336-82

Колбы остродонные тип О с взаимозаменяемым конусом

Описание и применение лабораторные остродонные колбы тип О:

Остродонные колбы тип О применяются для фильтрования, перегонки, разгонки, дистилляции и синтеза химических веществ в лабораторных условиях.

Колбы плоскодонные тип П

Назначение и область применения колбы плоскодонной тип П:

Колбы плоскодонные применяются в качестве приемника для перегонки различных органических синтезов и лабораторных работ.
Колбы плоскодонные тип П изготавливаются из химически стойкого стекла группы ТС.

Лабораторные колбы тип П стойки к воздействиям химических растворов.

  • H - Общая длина колбы (мм)
  • D - Диаметр широкой части колбы (мм)

Колба плоскодонная с взаимозаменяемым конусом

200599505119/261922006001006414/23192/122006011006419/261922006021006429/321922006032508529/327220060450010529/3248200605100013129/3224200606200016629/3212

Колба плоскодонная с цилиндрической горловиной

Наименование товараАртикулТипИсп.Вместимость, млD, ммК-во, шт.в упак.
Колба плоскодонная(с цилиндр. горловиной)900452П22518190
2006095018192/12
2006105022192/12
20061210034192/12
2006132503472
20061425050-
2006155003448/8
2006165004048
2006175005048
200618100042
200619200050

* Колба плоскодонная тип П вместимостью 25 мл выпускается только с цилиндрической горловиной (исп.2) по ТУ 3 Украины 14307481.014-95.

Колбы с тубусом (Бунзена)

Назначение и область применения колбы Бунзена с тубусом:

Колба Бунзена с тубусом применяется при фильтровании под вакуумом.

Колба Бунзена сделана из стекла и имеет толстостенную коническую форму.

Верхняя часть колбы имеет место для соединения с вакуум-насосом или с линией вакуума.

Колба с тубусом предназначена для использования в лабораторных целях.

Изготавливается из химически стойкого стекла группы ТС в двух исполнениях — с взаимозаменяемым конусом и цилиндрической горловиной. Номинальная вместимость в обозначении и наименовании колб является условной. Лабораторные колбы Бунзена стойки к воздействиям химических растворов.

  • H - Общая длина колбы (мм)
  • D - Диаметр широкой части колбы (мм)

Колба с тубусом (Бунзена) с цилиндрической горловиной

Наименование товараАртикулИсполнениеВместимость, млD,ммd,мм
колба с тубусом (Бунзена)20081311006519
2008142509029
20081550010929
200816100013245
200817200018045
200818500023845

Колба с тубусом (Бунзена) с взаимозаменяемыми конусами

Наименование товараАртикулИсполнениеВместимость, млD,ммН,мм
колба с тубусом (Бунзена)200819210065100
20082025090136
200821500109186
2008221000132240
2008232000180288
2008245000238360

Колбы тип Кьельдаля

Назначение и область применения колбы Кьельдаля

Колбу Кьельдаля используют в качестве приемников при перегонке, для различных органических синтезов, лабораторных процессов и определения азота по Кьельдалю.

Колба Кьельдаля имеет грушевидную форму.

Изготавливаются из химически стойкого стекла группы ТС. Лабораторные колбы Кьельдаля стойки к воздействиям химических растворов.

  • H - Общая длина колбы (мм)
  • D - Диаметр широкой части колбы (мм)

Колба Кьельдаля с взаимозаменяемыми конусами

Наименование товараАртикулИсполнениеВместимость, млКонус
Колба Кьельдаля20064215014/23
200643100
20064410029/32
20064525019/26
20064625029/32
200647500
2006481000

Колба Кьельдаля с цилиндрической горловиной

Колбы Кольрауша

Назначение и область применения колбы Кольрауша:

Лабораторные колбы Кольрауша используют для отмеривания объема, отстаивания жидкости и определения процентного содержания сахара в сахарной свекле.

Лабораторные колбы Кольрауша стойки к воздействиям химических растворов.

  • H - Общая высота колбы Кольрауша (мм)
  • D - Диаметр широкой части колбы Кольрауша (мм)

Колбы мерные 1-го и 2-го класса точности

Назначение и область применения колбы мерной:

Колбы мерные используют для хранения и измерения определенного объема жидкости.

Колбы мерные представляют собой мерные стеклянные сосуды округло-грушевидной формы с удлиненной цилиндрической горловиной.

  • H - Высота колбы (мм)
  • D - Диаметр широкой части колбы (мм)Варианты исполнений колб мерных.

Исполнение колб мерных:

  • Исп. 1 - Колбы мерные с одной отметкой;
  • Исп. 2 - Колбы мерные с одной отметкой и пришлифованной пробкой;
  • Исп. 2а - Колбы мерные с одной отметкой и пластмассовой пробкой;
  • Исп. 3 - Колбы мерные с двумя отметками;
  • Исп. 4 - Колбы мерные с двумя отметками и пришлифованной пробкой;
  • Исп. 4а - Колбы мерные с двумя отметками и пластмассовой пробкой.

Колбы мерные 1-го класса точности ГОСТ 1770-74

Наименование товараАртикулИсп.Вместимость, мл
Колба с одной отметкой200519125
20052150
200522100
200525200
200526250
200529500
2005301000
Колба с одной отметкой и пришлифованной пробкой20053225
20053310
20053525
20053750
200539100
200541200
200543250
2005461000
2005472000
Колба с одной отметкой и пластмассовой пробкой20054825
20054950
200550100
200551200
200552250
200553500

Колбы мерные 2-го класса точности ГОСТ 1770-74

Наименование товараАртикулИсп.Вместимость, млК-во, шт.в упак.
Колба мерная с одной отметкой20055415288/12
20055510288/12
20055625304
20055850168
200560100105
200562200112
200564250105
20056650050
200568100024 на 6
200569200012
Колба мерная с одной отметкой и пришлиф.пробкой20057025288/12
20057110288/12
20057325288/12
20057550144/12
20057710096/12
200579200-
200581250-
200583500-
200584100024 на 12
2005852000-
Колба мерная с одной отметкой и пластм.пробкой20058625300
20058750168
200588100105
200589200112
200590250105
20059150050
Колба мерная
с двумя отметками
200592350/55158
200593100/11075
200594200/22098
Колба мерная с двумя отметками и пластм. пробкой20059550/55150
200596100/11075
200597200/22098

Лабораторное стекло VITLAB - это стекло Немецкого производства. Но есть так же лабораторное стекло Schott Duran , и не стоит забывать о чешском производителе "Simax" (Симакс), который изготавливает стекло высочайшего качества.

Лабораторное стекло Украины производится в Полтаве, но несмотря на это, его легко можно купить в Киеве позвонив наш офис ООО «УКР-Химия»

Колбы с тубусом (Бунзена) -

На все виды оборудования, реализуемые компанией «Химтест Украина+», предоставляется гарантия, срок которой может составлять от 1 месяца до 5 лет (в зависимости от вида продукции и фирмы-производителя).

Компания «Химтест Украина+» также осуществляет послегарантийный ремонт лабораторного оборудования отечественного производства, техническое обслуживание лабораторных приборов, модернизацию (компьютеризацию) хроматографов и испытательных машин для определения механических свойств материалов.

За приемлемую цену восстановим работоспособность:

  • влагомеров;
  • газоанализаторов окиси углерода «Палладий»;
  • анализаторов ртути «Юлия»;
  • рокла с весами;
  • пробоотборников воздуха;
  • газовых хроматографов ;
  • жидкостных хроматографов;
  • генераторов водорода;
  • фотоколориметров КФК;
  • весового оборудования;
  • Ph-метров и иономеров;
  • сушильных шкафов и муфельных печей;
  • измерителей шума и вибрации;
  • дистилляторов и др.

Перечень документации к оборудованию:

  • Инструкция оператора (Operator manual)
  • Инструкция по монтажу
  • Инструкция по монтажу и обслуживанию
  • Инструкция по монтажу и эксплуатации
  • Инструкция по наладке (Adjustment Instruction)
  • Инструкция по обслуживанию и ремонту
  • Инструкция по подготовке (Training Manual)
  • Инструкция по применению и обслуживанию (User and Service manual)
  • Инструкция по ремонту (схема электрическая)
  • Инструкция по техническому обслуживанию (Maintenance Instruction)
  • Инструкция по установке (Installation Manual)
  • Инструкция по установке и обслуживанию (Servise and Installation manual)
  • Инструкция по эксплуатации и обслуживанию
  • Инструкция по эксплуатации (Operation manual)
  • Методика поверки
  • Схема электрическая
  • Инструкция пользователя (User manual)
  • Руководство по ремонту (Repair Instructions)
  • Каталог (элементов, запчастей и пр.)
  • Методика испытаний
  • Методика настройки
  • Методика расчета
  • Методические материалы
  • Паспорт
  • Программное обеспечение
  • Рекомендации по ремонту
  • Руководство администратора (Administrator’s Guide)
  • Руководство оператора (Operator’s Guide)
  • Руководство по обработке и уходу (Manual handling)
  • Руководство по установке (Installation Manual)
  • Руководство по установке и эксплуатации (Installation & Maintenance Manual)
  • Руководство пользователя (User's guide)
  • Сервисная инструкция (Service manual)
  • Справочные материалы (Reference manual)
  • Техническая документация (Technical Documentation/Manual)
  • Технические условия
  • Технические характеристики
  • Техническое описание
  • Техническое руководство (Instruction manual)
  • Эксплуатационная и сервисная документация.

Доставка весового, аналитического, медицинского и лабораторного оборудования и приборов, а также лабораторной химической посуды, лабораторной, медицинской и офисной мебели осуществляется логистической компанией «Новая почта» или «Деливери».

Отделения «Новой почты» есть практически в каждом населенном пункте Украины, их адреса вы можете узнать на сайте компании «Новая почта». Товар можно как забрать самостоятельно в ближайшем к вам отделении, так и заказать курьерскую доставку по вашему адресу. Тарифы курьерской доставки также указаны на сайте «Новой почты».

Наличие пункта выдачи грузов определенной службы доставки в вашем населенном пункте, возможность адресной доставки уточняйте на сайте выбранного перевозчика.

Обращаем ваше внимание на возможность бесплатной доставки товаров. В процессе оформления заказа проконсультируйтесь у наших менеджеров и уточните, входят ли выбранные вами товары в перечень бесплатно доставляемых.

Города, куда возможна доставка:

Киев, Белая Церковь, Борисполь, Бровары, Севастополь, Симферополь, Керчь, Евпатория, Феодосия, Ялта, Винница, Балановка, Ладыжин, Луцк, Владимир-Волынский, Ковель, Нововолынск, Днепропетровск, Днепродзержинск, Жёлтые Воды, Кривой Рог, Марганец, Никополь, Новомосковск, Павлоград, Донецк, Авдеевка, Горловка, Макеевка, Мариуполь, Славянск, Житомир, Бердичев, Коростень, Новоград-Волынский, Ужгород, Берегово, Мукачево, Рахов, Свалява, Тячев, Хуст, Запорожье, Бердянск, Кривой Рог, Мелитополь, Энергодар, Ивано-, Франковск, Бурштын, Калуш, Коломыя, Кировоград, Александрия, Луганск, Алчевск, Антрацит, Краснодон, Красный Луч, Лисичанск, Свердловск, Северодонецк, Львов, Дрогобыч, Борислав, Трускавец, Червоноград, Николаев, Одесса, Белгород-Днестровский, Измаил, Ильичевск, Южный, Полтава, Кременчуг, Лубны, Ровно, Сумы, Ахтырка, Конотоп, Тростянец, Шостка, Тернополь, Харьков, Барвенково, Балаклея, Изюм, Лозовая, Хмельницкий, Каменец-Подольский, Черкассы, Чернигов, Новгород-Северский, Прилуки, Черновцы, Новоднестровск, Первомайск.

Мерные колбы

Колба Бунзена

Колба Бунзена 1-250

Объем 250 мл

Колба Бунзена конической формы с боковым отводом в верхней части для вакуумного насоса или линии вакуума. Используется для фильтрования в качестве промежуточной емкости между дефлегматором и источником паров. При производстве используется термостойкое стекло.

Колба Бунзена 1-500

Объем 500 мл

Колба Бунзена конической формы с боковым отводом в верхней части для вакуумного насоса или линии вакуума. Используется для фильтрования в качестве промежуточной емкости между дефлегматором и источником паров. При производстве используется термостойкое стекло.

Колба Бунзена 1-1000

Объем 1000 мл

Колба Бунзена конической формы с боковым отводом в верхней части для вакуумного насоса или линии вакуума. Используется для фильтрования в качестве промежуточной емкости между дефлегматором и источником паров. При производстве используется термостойкое стекло.

Колба Бунзена 1-2000

Объем 2000 мл

Колба Бунзена конической формы с боковым отводом в верхней части для вакуумного насоса или линии вакуума. Используется для фильтрования в качестве промежуточной емкости между дефлегматором и источником паров. При производстве используется термостойкое стекло.

Колба Бунзена 1-2500

Объем 2500 мл

Колба Бунзена конической формы с боковым отводом в верхней части для вакуумного насоса или линии вакуума. Используется для фильтрования в качестве промежуточной емкости между дефлегматором и источником паров. При производстве используется термостойкое стекло.

Колба Бунзена 1-5000

Объем 5000 мл

Колба Бунзена конической формы с боковым отводом в верхней части для вакуумного насоса или линии вакуума. Используется для фильтрования в качестве промежуточной емкости между дефлегматором и источником паров. При производстве используется термостойкое стекло.

Колба Бунзена 2-250-29/32

Объем 250 мл Шлиф 29/32

Колба Бунзена со шлифом из термостойкого стекла с конической формой корпуса снабжена отводом для вакуумного насоса или линии вакуума. Изделия широко применяются для фильтрования в вакууме, в качестве посредствующего элемента между дефлегматором и источником паров, незаменимы при производстве самогона.

Колба Бунзена 2-500-29/32

Объем 500 мл Шлиф 29/32

Колба Бунзена со шлифом из термостойкого стекла с конической формой корпуса снабжена отводом для вакуумного насоса или линии вакуума. Изделия широко применяются для фильтрования в вакууме, в качестве посредствующего элемента между дефлегматором и источником паров, незаменимы при производстве самогона.

Колба Бунзена 2-1000-29/32

Объем 1000 мл Шлиф 29/32

Колба Бунзена со шлифом из термостойкого стекла с конической формой корпуса снабжена отводом для вакуумного насоса или линии вакуума. Изделия широко применяются для фильтрования в вакууме, в качестве посредствующего элемента между дефлегматором и источником паров, незаменимы при производстве самогона.

Колба Вюрца

Колба КП-1-100-29/32 ТС (Вюрца)

Объем 100 мл Шлиф 29/32

Колба Вюрца (КП) применяется для фильтрования, выпаривания, перегонки, разгонки, дистилляции и синтеза химических веществ в лабораторных условиях.

Колба КП-1-250-29/32 (Вюрца)

Объем 250 мл Шлиф 29/32

Колба Вюрца (КП) применяется для фильтрования, выпаривания, перегонки, разгонки, дистилляции и синтеза химических веществ в лабораторных условиях.

Колба КП-1-500-29/32 (Вюрца)

Объем 500 мл Шлиф 29/32

Колба Вюрца (КП) применяется для фильтрования, выпаривания, перегонки, разгонки, дистилляции и синтеза химических веществ в лабораторных условиях.

Колба КП-1-1000-29/32 (Вюрца)

Объем 1000 мл Шлиф 29/32

Колба Вюрца (КП) применяется для фильтрования, выпаривания, перегонки, разгонки, дистилляции и синтеза химических веществ в лабораторных условиях.

Колба грушевидная

Колба ГР-10-14/23

Объем 10 мл Шлиф 14/23

Колба грушевидная используется в лабораторной практике в качестве перегонной колбы в различных установках по отгонке, дистилляции, экстрагированию, ректификации жидких веществ. Может использоваться в качестве реакционной колбы.

Колба ГР-50-14/23

Объем 50 мл Шлиф 14/23

Колба грушевидная используется в лабораторной практике в качестве перегонной колбы в различных установках по отгонке, дистилляции, экстрагированию, ректификации жидких веществ. Может использоваться в качестве реакционной колбы.

Колба ГР-100-14/23

Объем 100 мл Шлиф 14/23

Колба грушевидная используется в лабораторной практике в качестве перегонной колбы в различных установках по отгонке, дистилляции, экстрагированию, ректификации жидких веществ. Может использоваться в качестве реакционной колбы.

Колба для дозатора

Колба для дозатора 300 мл

Применяется для использования совместно с дозатором.

Применяется для использования совместно с дозатором.

Колба для дозатора 500 мл

Применяется для использования совместно с дозатором.

Применяется для использования совместно с дозатором.

Колба Качалка

Колба Качалка 750

Объем 750 мл

Данный сосуд используется для смешивания химических веществ и может применяться практически в любой отрасли. Важной особенностью является устойчивость колбы к высокой температуре, что позволяет помещать в нее горячие жидкости без риска, что стекло сосуда лопнет или треснет.

Колба КГУ

Колба КГУ-2-1-100-29/32-14/23

Вместимость колбы 100 мл. Центральный шлиф-29/32. Боковой шлиф-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-2-1-250-29/32-14/23

Вместимость колбы 250 мл. Центральный шлиф-29/32. Боковой шлиф-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-2-1-500-29/32-14/23

Вместимость колбы 500 мл. Центральный шлиф-29/32. Боковой шлиф-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-2-1-1000-29/32-14/23

Вместимость колбы 1000 мл. Центральный шлиф-29/32. Боковой шлиф-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-2-1-1000-29/32-19/26

Вместимость колбы 1000 мл. Центральный шлиф-29/32. Боковой шлиф-19/26.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-2-1-2000-29/32-14/23

Вместимость колбы 2000 мл. Центральный шлиф-29/32. Боковой шлиф-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-2-1-2000-29/32-19/26

Вместимость колбы 2000 мл. Центральный шлиф-29/32. Боковой шлиф-19/26.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-3-1-100-29/32-14/23-14/23

Вместимость колбы 100 мл. Центральный шлиф-29/32. Боковые шлифы-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-3-1-500-29/32-14/23-14/23

Вместимость колбы 500 мл. Центральный шлиф-29/32. Боковые шлифы-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-3-1-1000-29/32-14/23-14/23

Вместимость колбы 1000 мл. Центральный шлиф-29/32. Боковые шлифы-14/23.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Колба КГУ-3-1-1000-29/32-29/32-29/32

Вместимость колбы 1000 мл. Центральный шлиф-29/32. Боковые шлифы-29/32.

Применяется при проведении различных синтезов, требующих применения термометра, холодильника, мешалки, воронки и т.д.

Лабораторная посуда: типы лабораторных колб

Колбы - это полезные типы химической посуды для хранения жидкости и выполнения смешивания, нагрева, охлаждения, осаждения, конденсации и других процессов. Эти колбы, также известные как научная колба, химическая колба или лабораторная колба (лабораторная колба), бывают разных размеров, материалов и использования.

Обычно используемые типы химических колб включают:

Колба Эрленмейера

Колба Эрленмейера, коническая колба или электронная колба - одна из наиболее часто используемых колб в научных лабораториях, но что делает колба Эрленмейера? Колба имеет коническое основание, которое почти переходит в маленькое цилиндрическое горлышко.Эта форма позволяет закрывать колбу пробкой для нагрева, а также дает исследователю возможность встряхивать или перемешивать колбу, не проливая жидкость. Колба Эрленмейера может использоваться для различных целей, например для хранения и измерения проб химических жидкостей, но также может использоваться для смешивания, нагрева и кипячения химикатов.

Фляжка Бюхнера / Sidearm

Колба Бюхнера или боковая колба - это, по сути, колба Эрленмейера (см. Выше) с дополнительной маленькой трубкой, идущей сбоку от горлышка.Дно имеет коническую форму, с короткой горловиной, из которой выдается небольшая трубка. Вся колба сделана из толстого стекла. Маленькая трубка с боковым рычагом состоит из зазубрины для шланга, которая представляет собой зубчатую секцию, которая захватывает толстостенный гибкий шланг. Благодаря такой конструкции колба Бюхнера хорошо оборудована для создания вакуума с помощью воронки Бюхнера. С помощью воронки на верхней части стеклянного горлышка и трубки, сбрасывающей давление сбоку, внутри колбы можно очень легко создать вакуум для замораживания жидкостей.

Фликер

Флейка - это чемодан, состоящий из слов «фляга» и «химический стакан», и физически напоминает комбинацию колбы Эрленмейера и химического стакана. Цилиндрическое тело завершается шейкой, которая изгибается внутрь, а затем расширяется в округлое отверстие. Флекеры обычно используются для тех же целей, что и колбы Эрленмейера, но чаще всего только для жидкостей.

Florence / Колба для кипячения

Что такое фляжка Флоренция? Флоренция, или колба для кипячения, - это большая круглая сфера с длинным тонким горлышком и слегка расширяющимся краем.Закругленная форма дна такова, что горелка Бунзена может легко нагреть раствор внутри. Некоторые фляги Florence производятся с закругленным дном, и поэтому им необходима поддержка, чтобы стоять в вертикальном положении; другие имеют плоское дно и могут стоять отдельно. Поскольку они очень часто используются для кипячения, колбы Florence производятся из боросиликатного стекла, чтобы предотвратить растрескивание.

Колба реторта

Реторта - это тип колбы, используемой в основном для дистилляции, и ее конструкция предназначена исключительно для этой цели.Реторта похожа на преувеличенную слезу, середина которой изогнута почти под углом 90 градусов. Колба содержит жидкость или химический раствор, нагретый до точки конденсации. Затем конденсат прикрепляется к своду реторты и, когда он начинает оседать, стекает по углу длинной и тонкой точки разрыва, где есть еще одно отверстие. Жидкость собирается в отдельной емкости.

Колба Шленка

Колба Шленка может иметь форму круглой, грушевидной или трубчатой ​​колбы, переходящей вертикально в длинную тонкую шейку с боковым плечом.Боковой рычаг снабжен клапаном, так что давление или газ могут стравливаться из колбы.

Мерные колбы

Мерные колбы - это колбы, используемые для измерения определенных объемов материала. Как правило, они имеют метрическую шкалу для измерения объема материала в контейнере. Обычно они состоят из круглой или грушевидной луковицы и длинной тонкой шейки, увенчанной пробкой или резиновой пробкой. Поскольку мерную колбу обычно используют для измерения или реакций, а не для нагрева или кипения, они могут быть изготовлены из пластика или стекла.

Прочие изделия из стекла

Прочие «виды» изделий

Больше от Instruments & Controls

1.4D: Горелки Бунзена - Chemistry LibreTexts

  1. Последнее обновление
  2. Сохранить как PDF
  1. Для розжига горелки
  2. Contributor

Горелки Бунзена обычно используются для быстрого нагрева высококипящих жидкостей с низкой воспламеняемостью (таких как вода).5 \) и может легко воспламенить большинство органических соединений. Если устройство неправильно настроено или если есть небольшой зазор, позволяющий парам органических веществ выходить из устройства, эти пары могут воспламениться с помощью горелки. Поэтому обычно рекомендуется использовать другие источники тепла для подогрева воспламеняющихся органических жидкостей (например, при перегонке или дефлегмации). Горелки Бунзена никогда не должны использоваться с легковоспламеняющимися растворителями, такими как диэтиловый эфир.

Однако горелки действительно находят свое место в органической лаборатории.Горелки часто используются при перегонке с водяным паром (рис. 1.44a), поскольку пары обычно не горючие. В этом контексте проволочная сетка, установленная поверх кольцевого зажима, часто используется под колбой для рассеивания тепла и предотвращения перегрева одной области. Горелки также используются в тесте Beilsten для галогенов (рис. 1.44b), с пробирками Тиле для определения точки плавления и кипения (рис. 1.44c), а также для пипеток для умягчения для создания капиллярных датчиков ТСХ (рис. 1.44d). Их также можно использовать при сублимации.

Рисунок 1.44: Использование горелок Бунзена в: а) паровой дистилляции, б) тесте Бейльстена, в) пробирке Тиле, г) пипетках для умягчения.

Горелки бывают разных форм. Обычная горелка Бунзена имеет высоту шесть дюймов и имеет две модели, различающиеся тем, как регулируются газ и воздух (горелка Бунзена показана на рисунке 1.45a, а горелка Tirrill - на рисунке 1.45b). Также иногда используются небольшие горелки (микрогорелки, рис. 1.45c) и большие горелки (горелки Meker, рис. 1.45d).

Рисунок 1.45: a) Горелка Бунзена, b) Горелка Tirrill, c) Микрогорелка, d) Горелка Meker.Рисунок 1.46: Воздушные клапаны и закрытые / частично открытые положения на горелках Бунзена двух типов: a + b) горелки Tirrill, c + d) горелки Бунзена.

Для зажигания конфорки

  1. Подсоедините резиновую трубку горелки к газовой линии на столе.
  2. Откройте газовый клапан на горелке на один «оборот» от закрытого, повернув золотой рычаг на горелке Tirrill (Рисунок 1.46a) или отметив циферблат в нижней части горелки Бунзена (Рисунок 1.46c).
  3. Слегка приоткройте воздушный клапан, чтобы увидеть небольшое отверстие в пластинах или на винтовой части горелки (Рисунок 1.46 б + г).
  4. Откройте газовый клапан на столе, пока не будет слышно слабое шипение газа, затем воспользуйтесь ударником, чтобы создать искру и зажечь горелку. Если вместо этого используются спички, сначала зажгите спичку, а затем включите газ. Если горелка не зажигается, значит либо слишком много, либо слишком мало газа или воздуха. Попробуйте отрегулировать оба параметра и понаблюдайте за эффектом.
  5. После того, как горелка зажглась, регулируйте подачу газа и воздуха до тех пор, пока не появится голубое треугольное пламя (« синий конус », рис. 1.47d). Пламя должно быть высотой 1-2 дюйма и сопровождаться слышимым шипением пламени. Оранжевое пламя (рис. 1.47b) образуется при неполном сгорании топлива, оно холоднее синего пламени, и если его использовать для нагрева стеклянной посуды, на стекло осаждается черный уголь. Чтобы оранжевое пламя превратилось в голубое коническое пламя, впустите в горелку больше воздуха. Кончик синего конуса - самая горячая часть пламени.
Рисунок 1.47: a) Зажигание горелки с помощью ударника, b) Слишком оранжевый цвет пламени, c) Нет синего конуса, d) Горелка правильно зажжена.5 \) Как указано в каталоге Fischer Scientific.

Автор

  • Лиза Николс (Колледж Бьютта). Лабораторные методы органической химии находится под лицензией Creative Commons Attribution-NonCommercial-NoDerivatives 4.0 International License. Полный текст доступен онлайн.

Глоссарий по лабораторному оборудованию · Metallacycle

Стакан

Стеклянная посуда цилиндрической формы с крупной маркировкой.Используется для хранения жидкостей, но не должен использоваться для измерения объема, когда требуется точность.

Горелка Бунзена

Металлическая трубка с двумя клапанами и входом для природного газа. Клапан на основании регулирует расход газа; клапан сбоку регулирует количество кислорода в газовой смеси. Руководство

Бюретка (te)

Длинная тонкая стеклянная посуда цилиндрической формы с краном на одном конце.Используется для подачи жидкостей с очень высокой объемной точностью.

Зажим

Используется вместе с кольцевой стойкой для удержания оборудования на месте. Держатель зажима привинчивается как к кольцевой стойке, так и к зажиму.

Глиняный треугольник

Устройство треугольной формы из жаропрочной глины. Используется для хранения тиглей и фарфоровой посуды, нагретой горелкой Бунзена.Равномерно распределяет тепло по поверхности удерживаемых предметов.

Тигель

Фарфоровая посуда, способная противостоять сильному нагреву (например, от горелки Бунзена). Используется для нагрева твердых тел до высоких температур. Накройте крышкой, чтобы избежать потери массы.

Кювета (te)

Прозрачный прямоугольный сосуд из стекла или пластика, используемый для хранения растворов для спектрометрии. Не кладите ребристые стороны на световой путь спектрометра!

Колба Эрленмейера

Коническая колба с отверстием более тонким, чем основание, и крупными объемными отметками.Эрленмейеры используются для удержания жидкостей, но не должны использоваться для измерения объема, когда требуется точность.

Колба фильтровальная

Тяжелая колба Эрленмейера с входным отверстием для вакуума и отверстием для воронки Бюхнера. При подключении к вакууму и закрытой воронкой Бюхнера используется для фильтрации смесей твердых и жидких веществ.

Колба мерная

Круглая колба с длинным тонким отверстием и одной отметкой.Отметка соответствует объему, указанному на колбе. Используется для очень точного приготовления растворов и измерения жидкостей.

Воронка Бюхнера

Фарфоровая или пластиковая воронка с множеством мелких отверстий и резиновой пробкой вокруг насадки. Используется вместе с фильтровальной колбой для фильтрации смесей твердых и жидких веществ.

Воронка, бюретка

Воронка с относительно тонким соплом , которое входит в верхнюю часть бюретки.Используется для доставки жидкостей без беспорядка!

Воронка для порошка

Воронка содержит сопло шириной относительно мм. Используется для доставки твердых веществ без беспорядка, что необходимо для точного приготовления твердо-жидких растворов.

Градуированный цилиндр

Тонкий цилиндр с множеством маркировок. Используется для измерения жидкостей с умеренной точностью.

Горячие руки

Рукав, напоминающий перчатки, из каучукового и теплоизолирующего полимера.Используется для обработки горячей посуды.

Устройство сбора данных LabQuest

Портативное устройство, которое содержит несколько портов для датчиков (см. Ниже) и порт USB для флэш-накопителя. Сенсорным экраном лучше всего управлять с помощью прилагаемого стилуса.

Датчик pH LabQuest

Зонд с тонким электродом в основании, используемый для измерения pH жидких растворов.Когда он не используется, следует хранить в растворе и всегда оставаться влажным во время экспериментов. Должен быть откалиброван с использованием буферов с известным pH.

Датчик давления LabQuest

Зонд прямоугольной формы с входным патрубком Люэра, используемый для измерения давления газов. Максимальное показание давления 2 атмосферы.

Спектрофотометр LabQuest

Большой зонд с USB-шнуром и слотом для кювет. Используется для измерения спектров поглощения чистых жидкостей или жидких растворов.При использовании с растворами необходимо калибровать чистым растворителем.

Датчик температуры LabQuest

Тонкий металлический зонд, используемый для измерения температуры жидкостей или твердых тел.

Мультиметр

Мультиметр используется для измерения тока или напряжения в двух точках электрической цепи. Подключите черный провод к COM, а красный провод к «VΩmA». С помощью шкалы отрегулируйте измеряемую величину и шкалу измерения.

Груша для дозатора

Груша для пипетки - это устройство в форме шара синего цвета из эластичного полимера, которое надевается на конец пипетки. Сожмите грушу, поместите ее на конец пипетки и отпустите, чтобы набрать жидкость.

Пипетка, Пастер

Пипетки Пастера - это маленькие стеклянные пипетки без маркировки, используемой для переноса небольших количеств жидкости и / или добавления жидкости по каплям.Используйте маленькие коричневые лампочки для пипеток Пастера с пипетками Пастера, а не большие синие лампочки.

Пипетка, серологическая

Тонкий цилиндрический кусок стекла или пластика с коническим соплом и множеством маркировок. Используется для доставки жидкостей с умеренной точностью. При использовании выталкивайте содержимое целиком.

Пипетка объемная

Тонкий цилиндрический кусок стекла с колбой на одном конце и единственной меткой.Отметка соответствует объему, указанному на дозаторе. Используется для доставки жидкостей с очень высокой точностью. Не выталкивайте последнюю каплю жидкости - просто позвольте силе делать свое дело.

Подставка для колец

Стойка с широким металлическим основанием и одиночным металлическим стержнем. К штанге прикрепляют зажимы и держатели зажимов.

Резиновый полицейский

Кусок резины клиновидной формы с отверстием, который подходит к концу стеклянной палочки для перемешивания.Используется для вылова липких твердых частиц и других упрямых жук на дне фляжек.

Лопатка

Изогнутая металлическая деталь в форме полутрубы с коническим концом. Используется для переноса твердых тел. Не вставляйте его прямо в твердую банку, если будете осторожны.

Ручной спектроскоп

Это устройство, также называемое «спектрометром», использует дифракцию для разделения входящего светового луча на отдельные длины волн.Разделенные лучи падают на шкалу длин волн в нанометрах, что позволяет измерять длины волн света в падающем луче. Учебник

Нападающий

Кусок кремня, помещенный в небольшую чашу и прикрепленный к металлической детали, которую можно быстро скользить по кремню, чтобы создать искру. Используется для зажигания горелок Бунзена.

Пробирка

Стеклянная трубка, используемая для хранения жидкостей и твердых тел для наблюдения.Поставляется в малых, средних и больших размерах. Не наполняйте контейнер более чем на три четверти, если вы осторожны.

Бутыль для промывки

Бутылка из гибкого пластика с тонкой изогнутой насадкой. Используется для удержания жидкостей (обычно воды) для распыления или деликатной доставки. Полезно для добавления последней капли жидкости во время приготовления раствора в мерной колбе.

Стекло для часов

Неглубокий широкий кусок стекла, используемый для хранения твердых частиц для сушки или наблюдения.Может также использоваться для закрытия стаканов или колб Эрленмейера для минимизации потерь на испарение.

24-луночный планшет

Пластиковая пластина с двадцатью четырьмя цилиндрическими впадинами. Используется для хранения и сравнения многих смесей.

Сетка проволочная

«Одеяло» из перекрещивающихся проволок, помещенное поверх кольца и используемое для удержания сосудов, таких как тигель или фарфоровая тарелка.

← Назад

Перенос объема

с помощью серологических пипеток и микропипеток

5.Типичные результаты

Пример использования серологических пипеток для переноса жидкостей показан на рис. 7 . Эти пипетки часто используются в микробиологической лаборатории для подготовки сред для инокуляции бактериальными культурами. Например, стерильные колбы сначала заполняют определенным объемом культурального бульона, в данном случае бульона Лурия (LB), затем в среду добавляют небольшое количество клеток (например, E. coli ). С помощью серологической пипетки сначала необходимо в асептических условиях перенести бульон из флакона со средой в колбу.В этом случае 25 мл LB добавляли в стерильную колбу на 125 мл с помощью серологической пипетки на 25 мл. Затем в бульон необходимо засеять клеток E. coli . Здесь 10 мкл клеток были перенесены в асептических условиях с использованием микропипеточной машины P20 из предварительно выращиваемой культуральной колбы в 25 мл свежего LB. Колбу инкубируют в камере для выращивания в течение определенного времени, позволяя клеткам реплицироваться (для этого примера клетки E. coli инкубировали в течение ночи при 37 ° C на платформе для встряхивания).В результате получается мутная культура бактериальных клеток, которую можно использовать для последующих экспериментов.

Серологические пипетки также могут использоваться для переноса среды, изначально поставленной в бутылке, в пробирки или между пробирками, как это делается при разведении бактериальной культуры. Если асептическая техника не будет соблюдаться во время этих типов манипуляций со средой, то культуры станут зараженными, и последующие эксперименты с использованием этих культур будут отложены, поскольку необходимо будет приготовить свежие, незагрязненные культуры.Ошибки возникают из-за того, что стерильное поле не поддерживается на протяжении всей процедуры. Например, вы можете забыть продезинфицировать лабораторный стол или обжечь край флакона или пробирки с культурой. Вы можете прикоснуться к кончику пипетки или поставить крышку бутылки или пробирки на стол вместо того, чтобы держать ее в руке. Правильная процедура имеет решающее значение для сведения к минимуму загрязнения сред и культур. На рис. 8A представлен пример сравнения чистой и зараженной культуры E.coli в пробирке, содержащей 5 мл LB. На левой панели показана культура, демонстрирующая однородную мелкую мутность, типичную для чистой культуры E. coli . Напротив, правая панель показывает зараженную культуру, в которой характеристики роста отклоняются от ожидаемых для этого бактериального штамма.

При манипуляциях с серологическими пипетками могут возникать технические ошибки, приводящие к переносу неправильных объемов среды между пробирками. Например, вы можете неправильно прочитать объем на пипетке (т.е.е., верхняя часть мениска по сравнению с ее низом), или вы можете полностью удалить среду из пипетки TD, которая была разработана так, чтобы в наконечнике оставался крошечный кусочек, который не мог быть доставлен. При двухточечной доставке носителя вы можете использовать неправильные калибровочные метки и дозировать неправильный объем. На рисунке 8B показан пример пробирки с правильным и неправильным объемами среды. Пробирка слева содержит 3,5 мл LB, измеренных серологической пипеткой на 5 мл. Студент провел прямую доставку медиа, в которой LB был составлен до 5.Отметка деления 0 мл и дозировка до отметки 1,5 мл. Пробирка справа содержит 2,5 мл LB, измеренного пипеткой того же размера, потому что студент, выполнявший двухточечную доставку среды, неправильно распределил ее с отметки 5,0 мл до отметки 2,5 мл. Эта ошибка приведет к тому, что концентрация бактерий в культуре будет выше, чем планировалось, что приведет к неправильным последующим разведениям. Такое распространение ошибок может привести к провалу эксперимента, который необходимо будет повторить с правильными концентрациями клеток.

Пример приложения для использования микропипеток для перекачки жидкостей показан на рис. 9 . Эти дозаторы используются для различных экспериментов в молекулярной биологии и микробиологии, включая подготовку образцов для ПЦР и гель-электрофореза или инокуляцию стерильной среды или буфера небольшими объемами (менее 1,0 мл) бактериальных клеток или фаговых частиц. В приведенном примере студент перенес 12,5 мкл буфера TE в микроцентрифужную пробирку объемом 1,8 мл (левая пробирка на панели A; обратите внимание, что краситель был добавлен в буфер для облегчения визуализации жидкости внутри прозрачных микроцентрифужных пробирок).Эта процедура потребовала от студента сначала выбрать правильный микропипеточный дозатор, в данном случае P20, а затем установить измеритель объема на правильный объем (панель B). Использовался наконечник с ватным тампоном на конце, чтобы предотвратить возможное загрязнение, которое может быть вытеснено из цилиндра микропипетчика, и не достигнет буферного образца в наконечнике. Эта мера предосторожности не требуется, если соблюдается осторожность при всасывании жидкости в наконечники, медленно нажимая на поршень, чтобы жидкость не попала в цилиндр дозатора.Могут возникнуть технические ошибки, которые приведут к передаче некорректных томов. Например, вы можете выбрать неправильный микропипеточный дозатор для работы или установить объемный измеритель на правильном микропипеточном дозаторе на неправильный объем. Перед тем, как погрузить наконечник в буфер, вы можете протолкнуть поршень за пределы первого упора, что приведет к втягиванию излишка буфера в наконечник при отпускании поршня. В качестве альтернативы вы можете не погружать наконечник в буфер достаточно глубоко, поэтому в наконечник будет втягиваться воздух, а не буфер. Вы можете забыть нажать на поршень до второго упора при дозировании буфера в пробирку для микроцентрифуги, в результате чего из наконечника выходит меньше желаемого объема.Правая пробирка на панели A Рис. 9 показывает пробирку для микроцентрифуги, содержащую неправильный объем буфера по сравнению с пробиркой слева. Вместо 12,5 мкл буфера студент выдал 125 мкл. В этом случае, хотя числа установлены одинаково на волюметре, для работы был выбран неправильный микропипетчик (ученик использовал P200 вместо P20; панель B), что привело к доставке значительно большего объема буфера. Если этот раствор использовался для приготовления смеси реагентов для такого применения, как ПЦР, то эта ошибка изменит конечную концентрацию всех реагентов, впоследствии добавленных в ту же пробирку.Следовательно, маловероятно, что эксперимент будет успешным, поскольку процедуры молекулярной биологии, такие как ПЦР, требуют, чтобы все компоненты были в определенных концентрациях, чтобы реакция работала должным образом.

Поскольку не всегда возможно обеспечить стерильность микропипеток (особенно внутри цилиндра), исходные растворы могут быть загрязнены, что приведет к провалу даже усилий по поиску и устранению неисправностей при проведении экспериментов. При использовании микропипеток для переноса стерильных растворов настоятельно рекомендуется делать аликвоты исходных растворов (среда, буфер, вода) асептическим методом с помощью серологических пипеток.Обычно рабочие исходные растворы хранят в стерильных конических пробирках на 15 или 50 мл. Зачастую ими легче манипулировать при работе микропипеточного дозатора, и их можно заменить свежей аликвотой исходного раствора, если они были загрязнены во время переноса объема.

Рисунок 1. Стерильное поле, создаваемое восходящим потоком пламени горелки Бунзена. Чтобы свести к минимуму загрязнение стерильных растворов и культур, очень важно, чтобы все манипуляции проводились в стерильном поле. Края стеклянных культуральных пробирок и колб должны проходить через кончик синего конуса, самую горячую часть пламени.Пластиковые пробирки и наконечники нельзя сжигать - их следует предварительно стерилизовать альтернативными методами перед использованием.

Рис. 2. Серологические пипетки, используемые для асептического переноса жидкостей. (A) Слева направо показаны пипетки на 25 мл, 10 мл и 5 мл. (B) Серологические пипетки могут быть пластиковыми или стеклянными. Пластиковые пипетки являются одноразовыми (одноразовые) и, как правило, индивидуально завернуты в бумагу и пластиковые рукава, в которых все внутренние поверхности стерильны (левая сторона).Стеклянные пипетки можно использовать несколько раз при условии, что они очищаются и стерилизуются между использованием; они обычно хранятся в металлических канистрах (правая сторона).

Рис. 3. Серологические пипетки бывают двух типов: TC («содержать») или TD («доставить»). Показана пояснительная этикетка пипетки TD 5 мл.

Рис. 4. Асептическая техника. При заборе жидкости из бутылки, колбы или пробирки с крышками никогда не ставьте крышку на стол. Вместо этого держите колпачок той же рукой, что и вспомогательное средство для пипетки, манипулируя сосудом с жидкостью другой рукой, как показано.

Рис. 5. Мениск, образующийся при втягивании жидкости в серологическую пипетку. Объем соответствует отметке на пипетке, где совмещается дно мениска. В этом примере мениск совпадает с отметкой 2,5 мл.

Рисунок 6. Одноканальный микропипеточный дозатор. (A) Показан микропипеточный дозатор для образцов с пластиковым наконечником, прикрепленным к нижней части держателя наконечника цилиндра. Указаны положения измерителя громкости, колесика для изменения настройки измерителя объема, держателя наконечника цилиндра, кнопки выталкивателя наконечника и кнопки для плунжера.(B) Плунжерная система с двумя остановками на микропипетке.

Рис. 7. Использование серологических пипеток для переноса среды в стерильные колбы объемом 125 мл. В левой колбе содержится только 25 мл среды (LB), а в правой колбе - культура E. coli , полученная в результате инокуляции LB клетками, а затем инкубации в течение ночи при 37 ° C. Обратите внимание, как среда в колбе справа мутнеет из-за роста клеток.

Рис. 8. Использование серологических пипеток для переноса среды в стерильные пробирки.(A) Левая пробирка содержит 5 мл чистой культуры E. coli , а правая пробирка содержит 5 мл зараженной культуры бактериальных клеток. Обратите внимание на различия в характеристиках роста между двумя культурами. Хотя обе они мутные, культура справа была заражена грибком или другими переносимыми по воздуху микроорганизмами, что придает культуре другой цвет и консистенцию, чем ожидалось для клеток E. coli . (B) Левая пробирка для культивирования содержит 3,5 мл LB, а правая пробирка - только 2.5 мл LB. Эта разница в объеме возникла из-за ошибки, допущенной при прямой доставке среды в пробирки.

Рис. 9. Использование микропипеток для переноса буфера в стерильные микроцентрифужные пробирки. (A) Левая микроцентрифужная пробирка содержит только 12,5 мкл буфера ТЕ, а правая пробирка - 125 мкл. Обратите внимание, что краситель был добавлен в буфер, чтобы облегчить визуализацию жидкости внутри прозрачных пробирок для микроцентрифуги. (B) Левый волюметр от микропипеточной машины P20, а правый волюметр от микропипеточной машины P200.Распространенная ошибка - это неправильный выбор микропипеточного дозатора. Хотя числа установлены одинаково на измерителях объема P20 и P200, выбор неправильного микропипеточного дозатора приводит к передаче неправильных объемов.

Рис. 10. Ламинарный вытяжной шкаф, используемый для предотвращения загрязнения растворов и культур. Показан шкаф биобезопасности, одобренный для работы с организмами BSL-2.

cerner / bunsen-tutorial: Учебное пособие по изучению данных FHIR с помощью Apache Spark в интерактивной записной книжке

Этот репозиторий содержит руководство по изучению данных FHIR с помощью Apache Spark в интерактивной записной книжке.Это поддерживается библиотекой Бунзена и использует синтетические данные, созданные проектом Synthea, для устранения проблем с безопасностью данных.

См. Также предложение по SQL на FHIR. Проект Бунзена совершенствуется, чтобы соответствовать этой спецификации, поэтому последующая версия этого руководства может последовать за ним.

Предварительные требования

Самый простой способ запустить это - в контейнере Docker. Если у вас еще нет Docker, скачайте и установите версию сообщества здесь.

Затем проект Bunsen предлагает контейнер Docker, который включает его, Project Jupyter, Apache Spark и необходимые зависимости.В распакованном виде это составляет около 5 гигабайт, но это включает общие образы ОС и Python, которые могут использоваться для других нужд. Все это устанавливается следующей командой:

 блокнот docker pull cerner / bunsen

Дополнительные сведения см. В документации по Bunsen Docker.

Запустить учебник

После установки вышеуказанного образа Docker клонируйте или загрузите этот репозиторий git bunsen-tutorial. Затем смените каталог на папку bunsen-tutorial и запустите учебник с помощью следующей команды:

 docker run -p 8888: 8888 -p 4040: 4040 -v $ PWD: / home / jovyan / work cerner / bunsen-notebook

или в Windows:

 docker run -p 8888: 8888 -p 4040: 4040 -v% cd%: / home / jovyan / work cerner / bunsen-notebook

Щелкните URL-адрес, отображаемый в нижней части экрана, и Jupyter откроется в вашем веб-браузере.Оттуда перейдите к work / getting_started.ipynb. Оттуда просто следуйте инструкциям в этой записной книжке!

Начинающие пользователи могут просто прочитать инструкции и выполнить ячейки. По мере знакомства с системой не стесняйтесь экспериментировать, редактируя запросы или код и наблюдая, что происходит. Любые внесенные вами изменения будут сохранены в вашей копии самих записных книжек.

ChemCollective

Снимок экрана

Доступ к виртуальной лаборатории

  1. Запустить веб-браузер.
  2. Перейти в виртуальную лабораторию на веб-сайте ChemCollective

Загрузка домашнего задания

  1. В меню «Файл» выберите « Загрузить домашнее задание ... ». Появится диалоговое окно Загрузить домашнее задание .
  2. Дважды щелкните, чтобы выбрать свой класс из доступных репозиториев на левой панели. После подключения к репозиторию в правой панели отобразится список доступных проблем.
  3. Выберите задачу с домашним заданием и нажмите ОК.Диалоговое окно исчезнет, ​​и вы увидите новый шкаф в окне Stockroom Explorer , расположенном слева от рабочего места. Описание проблемы и все соответствующие решения этой проблемы появятся в новом кабинете.

Получение посуды

  1. На панели действий в левой части рабочего места щелкните значок Получить стеклянную посуду . Отобразится меню опций посуды.
  2. Перетащите указатель вниз к нужному типу посуды и щелкните один раз.Меню исчезнет, ​​и новая посуда появится на активном рабочем месте.

Получение горелки Бунзена

  1. На панели действий, расположенной в левой части рабочего места, нажмите кнопку Получить инструменты . Отобразится меню параметров инструмента.
  2. Выберите Горелка Бунзена из меню. На вашем рабочем столе появится горелка Бунзена.

Получение решения

  1. В окне Stockroom Explorer дважды щелкните шкаф IrYdium Solutions, чтобы открыть его.Будет отображен список шкафов, содержащих решения. Дважды щелкните шкаф, из которого вы хотите получить решение.
  2. Дважды щелкните решение, которое вы хотите добавить в рабочую среду. Колба Эрленмейера, содержащая 100 мл, появится на вашем рабочем столе с названием раствора.

Выбор режима передачи

В меню инструментов щелкните либо Precise Transfer , либо Realistic Transfer .

Вы должны использовать реалистичный режим передачи для моделирования точности, возможной в реальной лаборатории, и точный режим для проверки расчетов.

  • Режим точной передачи включает поле передачи , где вы можете ввести число с несколькими значащими цифрами.
  • Реалистичный режим передачи включает кнопку, которая льется только при удерживании кнопки.

Заливка раствора (реалистичный перенос)

  1. Щелкните колбу, из которой вы хотите вылить раствор (ваш исходный раствор).Название колбы будет выделено.
  2. Перетащите исходный раствор на верхнюю часть колбы, в которую вы хотите налить раствор (приемной колбы), так, чтобы кусочки стеклянной посуды перекрывали друг друга. Исходный раствор будет наклонен над принимающей колбой, и название приемной колбы станет выделенным. .
  3. На панели переноса , расположенной под рабочим столом, нажмите и удерживайте кнопку Pour , пока вы хотите налить исходный раствор в приемную колбу.

    Когда вы удерживаете кнопку « Pour », количество фактически разлитого исходного раствора отображается слева от кнопки « Pour ». Обратите внимание, однако, что этот счетчик сбрасывается каждый раз, когда вы нажимаете кнопку «Залить». Вам нужно будет обратиться к окну Информация о растворе , чтобы определить общее количество раствора в приемной колбе или щелкнуть по исходному раствору и обратиться к окну Информация о растворе , чтобы определить оставшееся количество раствора в исходной колбе.Все изменения концентрации или pH обновляются после отпускания кнопки Pour .

Заливка раствора (точный перенос)

  1. Щелкните колбу, из которой вы хотите вылить раствор (ваш исходный раствор). Название колбы будет выделено.
  2. Перетащите исходный раствор на верхнюю часть колбы, в которую вы хотите налить раствор (приемной колбы), так, чтобы кусочки стеклянной посуды перекрывали друг друга. Исходный раствор будет наклонен над колбой-получателем, и название колбы-получателя станет выделенным.
  3. На панели переноса под активным рабочим столом введите количество исходного раствора (в мл), которое вы хотите налить в колбу-приемник, и нажмите Enter.

    В окне Информация о растворе объем приемной колбы увеличится, чтобы отразить ее новый объем. Если вы щелкните один раз на исходной колбе, вы увидите эквивалентное уменьшение объема исходного раствора. Все изменения концентрации или pH обновляются после нажатия кнопки Pour .

Перенос с помощью пипетки (реалистичный перенос)

  1. Щелкните и перетащите колбу, из которой вы хотите набрать раствор (ваш исходный раствор), на верх пипетки так, чтобы кусочки стеклянной посуды перекрывали друг друга. Появится подробный вид дозатора.
  2. На шкале переноса под рабочим столом нажмите кнопку Отобрать до тех пор, пока вы хотите забрать раствор из исходной колбы в пипетку.

    В окне Информация о растворе объем дозатора увеличится в соответствии с его новым объемом. Если вы щелкните один раз на исходной колбе, вы увидите эквивалентное уменьшение объема исходного раствора. Все изменения концентрации или pH обновляются после нажатия кнопки Pour .

  3. Щелкните один раз и перетащите пипетку на верхнюю часть колбы, в которую вы хотите добавить раствор (приемной колбы), так, чтобы кусочки стеклянной посуды перекрывали друг друга.Подробный вид по-прежнему будет отображаться.
  4. На панели переноса под рабочим столом нажмите кнопку Залить , пока вы хотите выпускать раствор из пипетки в приемную колбу.

    В окне Информация о растворе объем дозатора уменьшится, чтобы отразить его новый объем. Если вы один раз щелкните колбу-получатель, вы увидите эквивалентное увеличение объема раствора-получателя.Все изменения концентрации или pH обновляются после отпускания кнопки Pour .

    Примечание: подробный вид пипеток и бюреток, автоматически отображаемых во время переноса, можно просмотреть в любое время, щелкнув правой кнопкой мыши по стеклянной посуде и выбрав Подробный вид во всплывающем меню.

Перенос с помощью пипетки (точный перенос)

  1. Щелкните и перетащите колбу, из которой вы хотите набрать раствор (ваш исходный раствор), на верх пипетки так, чтобы кусочки стеклянной посуды перекрывали друг друга.Появится подробный вид дозатора.
  2. На линейке переноса под рабочим столом введите количество исходного раствора (в мл), которое вы хотите отобрать с помощью пипетки, и нажмите Enter.

    В окне Информация о растворе объем дозатора увеличится в соответствии с его новым объемом. Если вы щелкните один раз на исходной колбе, вы увидите эквивалентное уменьшение объема исходного раствора. Все изменения концентрации или pH обновляются после нажатия кнопки Pour .

  3. Щелкните один раз и перетащите пипетку на верхнюю часть колбы, в которую вы хотите добавить раствор (колбу-приемник), так, чтобы кусочки стеклянной посуды перекрывали друг друга. Подробный вид все равно будет отображаться.
  4. На панели переноса под рабочим столом введите общий объем пипетки для переноса ее содержимого в приемную колбу и нажмите Enter.

    В окне Информация о растворе объем дозатора уменьшится, чтобы отразить его новый объем.Если вы один раз щелкните колбу-получатель, вы увидите эквивалентное увеличение объема раствора-получателя. Все изменения концентрации и / или pH обновляются после нажатия кнопки заливки.

    Примечание: подробный вид пипеток и бюреток, автоматически отображаемых во время переноса, можно просмотреть в любое время, щелкнув правой кнопкой мыши по стеклянной посуде и выбрав Подробный вид во всплывающем меню.

Получение информации о решении

  1. Щелкните решение, о котором вы хотите получить информацию.Колба станет подсвеченной. Панель Solution Info справа от рабочего места покажет название, объем, концентрат, температуру и pH выбранного раствора.

    Ваш преподаватель может отключить некоторые функции на панели Solution Info для определенных заданий.

  2. На панели Solution Info справа от рабочего места щелкните кружок рядом с состоянием веществ (водный, твердый, газовый), который вы хотите просмотреть.Средство просмотра концентрации, расположенное под кружками, покажет количество каждого элемента в растворе

    Примечание. В настоящее время виртуальная лаборатория не моделирует газы.

Снятие оборудования

  1. Щелкните оборудование, которое вы хотите удалить. Название посуды или инструмента будет выделено.
  2. Нажмите Удалить или Backspace . Оборудование исчезнет. Вы также можете щелкнуть объект правой кнопкой мыши и выбрать во всплывающем меню Удалить .Примечание. В настоящее время нет функции Отменить . Чтобы очистить рабочую область, не снимая оборудование, см. Добавление верстака.

Отопление горелкой Бунзена

  1. Щелкните и перетащите раствор, который нужно нагреть, на горелку Бунзена. Отпустите кнопку мыши, когда указатель окажется внутри контура горелки. Колба станет центром пламени, и температура начнет подниматься на градуснике с правой стороны рабочего стола.
  2. Чтобы отрегулировать высоту пламени, щелкните стрелки Вверх или Вниз . Щелкните и удерживайте стрелку Вверх , чтобы увеличить пламя. Нажмите и удерживайте стрелку Вниз , чтобы уменьшить пламя. Чтобы удалить тепло, нажмите и удерживайте стрелку Вниз , пока пламя не исчезнет.

Регулировка тепловых свойств

Примечание. Отрегулируйте тепловые свойства для охлаждения или постоянной температуры.

  1. Щелкните правой кнопкой мыши решение, для которого вы хотите настроить тепловые свойства.Название посуды будет выделено, и отобразится всплывающее меню. Пользователи Mac: вы можете получить доступ к меню, нажав клавишу Control и один раз щелкнув решение.
  2. Перетащите указатель вниз к параметру Thermal Properties и щелкните один раз. Появится диалоговое окно Thermal Properties .
  3. Введите новую температуру для вашего раствора и нажмите ОК. Диалоговое окно исчезнет, ​​а термометр справа от рабочего стола отобразит новую температуру.Раствор будет либо охлаждаться, либо нагреваться в зависимости от температуры окружающей среды.

    Выберите опцию Изолировано от окружающей среды в диалоговом окне Тепловые свойства , чтобы раствор сохранял новую температуру.

    Примечание. Максимальная температура водных растворов составляет 99 ° C. В настоящее время виртуальная лаборатория не моделирует кипение.

Добавление рабочего места

В меню «Файл» выберите «New Workbench». Другая вкладка с названием «Workbench #» будет добавлена ​​в нижнюю часть области вашего рабочего места, но изначально ваш текущий рабочий стол останется видимым.Вам нужно будет один раз щелкнуть вкладку, чтобы сделать ее активной верстаком, как показано в разделе «Выбор верстака».

Выбор рабочего места

В нижней части рабочей области щелкните вкладку один раз. Это рабочее место или описание проблемы переместятся перед другими вкладками и станут активными рабочими средами или отобразят описание проблемы.

Перемаркировка посуды

Примечание: вы можете изменить метку колбы, чтобы отражать ее новое содержимое каждый раз, когда вы проводите реакцию.

  1. Щелкните правой кнопкой мыши по стеклянной посуде, которую хотите переименовать. Название посуды будет выделено, и отобразится всплывающее меню. Пользователи Mac: вы можете получить доступ к опции Relabel, нажав клавишу F2 на клавиатуре.
  2. Перетащите указатель вниз и выберите опцию Переименовать . Появится диалоговое окно Relabel Solution .
  3. Введите новую этикетку для вашей стеклянной посуды и щелкните Ok . Диалоговое окно исчезнет, ​​и на стеклянной посуде появится новая этикетка.

Изменение метки вкладки

Примечание. Вы можете изменить метку вкладок, когда работаете с несколькими разными рабочими средами или если у вас открыто описание проблемы.

  1. Щелкните правой кнопкой мыши вкладку, которую хотите переименовать. Появится всплывающее меню. Пользователи Mac: вы можете получить доступ к опции Relabel, нажав клавишу F2 на клавиатуре.
  2. Перетащите указатель вниз и выберите опцию Переименовать . Появится диалоговое окно Relabel Tab .
  3. Введите новую метку для вкладки и щелкните Ok . Диалоговое окно исчезнет, ​​и на вкладке появится новый ярлык.

Горелка Бунзена - обзор

Газ

Существует два метода сжигания газообразного топлива:

1.

Газ и воздух можно предварительно смешать в холодном состоянии и сжечь в конце камеры предварительного смешивания. . Горелка Бунзена и многие ее модификации относятся к этому типу. Обычно только часть воздуха, необходимого для горения, смешивается с газом.Это называется первичной подачей воздуха. Остальной, вторичный воздух, уносится пламенем в печи.

2.

Газ и воздух поступают в топку по отдельности и смешиваются вместе в процессе горения, образуя то, что иногда называют «диффузионным пламенем».

Газ обычно подается при низком давлении, составляющем несколько см водяного столба. Воздух может втягиваться в печь через отверстия рядом с каждой горелкой за счет тяги дымохода, или он может подаваться под давлением рядом с каждой горелкой или, по крайней мере, частично через горелки.Чем более интенсивное пламя требуется, тем выше давление, при котором должен подаваться воздух, и тем выше доля первичного воздуха. В этих случаях большим преимуществом является использование дозатора газа / воздуха - устройства, которое обеспечивает правильное соотношение газ / воздух независимо от фактического расхода. Это можно сделать, просто пропустив воздух через горловину Вентури. Пониженное давление в сокращенной вене втягивает газ в воздушный поток через кольцо отверстий, а также определяет положение поршня, на котором установлен рукавный клапан, который регулирует расход газа (см.рис.14 ( г )). При необходимости с помощью такого устройства можно получить широкий диапазон длины пламени.

РИС. 14. Принципиальные схемы некоторых газовых горелок - ( a ) горелка Бунзена, ( b ) промышленная версия горелки Бунзена, ( c ) струйная горелка, ( d ) простое расположение нагнетательного воздуха, ( e ) ) как ( d ), но с подачей некоторого количества первичного воздуха, ( f ) приточный воздух, подаваемый через дымоход, может быть предварительно нагрет, ( г ) газо-воздушный дозатор (см. текст).

Тип (1) используется в небольших установках, где он обеспечивает лучший контроль температуры. В горелке Бунзена воздух уносится газом, выходящим из струи напротив воздушного клапана, в камеру смешения.

Конструкция горловины горелки важна, так как линейная скорость выходящей газо-воздушной смеси должна на небольшую величину превышать скорость распространения пламени для используемой смеси. Если скорость распространения пламени слишком высока, горелка «ответит». По этой причине горловины горелок могут быть сужены до щелей, чтобы выпускаемый газ имел достаточную скорость.

Устойчивое пламя прикреплено к ободу горелки благодаря тому, что скорость газа на ободе равна нулю, а параболоидальная форма фронта горения отражает разницу скоростей газа в поперечном сечении горелки. Крепление к ободу также зависит от охлаждающего эффекта холодного обода горелки, как показано, например, тем фактом, что обратный удар возникает, если обод становится слишком горячим.

В этих горелках первичного воздуха, предварительно смешанного с газом, недостаточно для полного сгорания.Вторичный воздух, обычно вытягиваемый из окружающей атмосферы, также входит в пламя, диффундируя внутрь, чтобы завершить окисление газа. Если бы использовалась теоретическая смесь, скорость распространения пламени обычно была бы непрактично высокой.

Если скорость выброса очень высока, пламя может отделиться и погаснуть. Затем горение можно контролировать на горячей кирпичной поверхности на расстоянии нескольких дюймов. Такая поверхность должна поддерживаться при очень высокой температуре в контакте с очень горячим пламенем, возникающим в результате почти мгновенного сгорания.В альтернативном варианте поверхностного горения смесь газов и газов пропускается через пористую керамическую диафрагму. Горение может происходить на поверхности или под поверхностью в зависимости от скорости газа и задействованных физических параметров, таких как теплопроводность керамики. Если стехиометрическая пропорция воздуха смешивается с газом, горение может происходить полностью внутри керамики, которая может светиться ярко-красным цветом без видимого пламени.

Горелки Meker уносят большое количество воздуха, близкое к стехиометрическому.В этом случае высокая скорость распространения пламени достигается за счет сжигания газа на глубокой металлической решетке, которая охлаждает смесь в точке присоединения за счет теплопроводности и разделяет поток газа на большое количество узких высокоскоростных струй, каждая из которых горит как стабильная пламя на поверхности сетки.

Если воздушный поток не индуцируется, а вдувается под давлением, можно достичь стехиометрических пропорций при условии, что скорость смеси в зоне горения является адекватной.В этих случаях должен быть правильно спроектированный дозатор для регулирования соотношения газ / воздух.

Однако в последнее время в этом типе горелки были усовершенствованы теоретические пропорции, в которых фактически используются теоретические пропорции, предварительно смешиваются и пропускаются через горелку с чрезвычайно высокой скоростью, достаточной для предотвращения ответного удара даже при наличии взрывоопасной смеси. используется. Пламя поддерживается «горящим» с помощью электрического разряда (с помощью свечи зажигания), и считается, что температура пламени близка к теоретической.Компактные стандартные блоки могут использоваться для любых целей, требуемая температура достигается за счет разбавления пламенных газов воздухом перед использованием, но наибольшее технологическое преимущество должно быть там, где можно использовать очень высокую достижимую температуру. Горелки этого типа - недавняя разработка с большими возможностями. Его нельзя было использовать с предварительно нагретым воздухом, но можно было бы приспособить для кислорода и топлива с высокой теплотворной способностью в качестве источника интенсивного тепла для металлургических целей, и есть сообщения об использовании «форсунок для впрыска топлива» или «звуковых» горелок на открытых площадках. подовые печи с очень высокой производительностью стали.* Эти горелки, к сожалению, очень шумные.

Применение горелок простого типа (1) ограничено размером горелки, к которой может быть подключено устойчивое пламя, и тем фактом, что предварительно нагретый воздух (или газ) не может использоваться из-за предварительного зажигания.

Тип (2) . Горение в диффузионном пламени происходит, когда газу дают гореть в отверстии в результате реакции с окружающим воздухом (например, светящееся пламя горелки Бунзена с закрытым воздушным клапаном) или когда потоки газа и воздуха проходят в печь, либо параллельно. или встречные потоки.

В одном из классов горелок этого типа, называемых струйными горелками, газ впрыскивается в топочное пространство через щель особой формы, которая создает турбулентную струю газа, которая, в свою очередь, увлекает воздух в виде потока, определяемого передней поверхностью горелка. Эти горелки могут быть изготовлены из керамики, и они создают характерное плоское пламя, характерное для горелки с крыльями летучей мыши, используемой для обработки стекла. Они могут быть изготовлены в промышленных масштабах и обычно дают полезное светящееся пламя с большими излучающими поверхностями.Их конструкция очень сложна, но в них нет движущихся частей, они просты в эксплуатации и легко обслуживаются. Весь используемый воздух поступает из атмосферы за пределами горелки, и необходимо обеспечить его адекватную подачу, предпочтительно через соседние вентиляционные отверстия. (См. Рис.14 ( c )).

Там, где объемный расход газа высок, сгорание происходит на значительном пространстве, и очевидно, что для полного сгорания требуется некоторое время. В частности, в случае бедного газа, такого как генераторный газ, но также, когда, скажем, сжигается городской газ, «горелки» могут быть очень простыми и незамысловатыми, представляя собой не более чем открытые концы труб, подающих газ в печь вместе с более крупными. воздуховоды, пропускающие предварительно нагретый воздух.Эти входы будут называться «портами» для газа и воздуха, и они могут иметь такие размеры и располагаться таким образом, чтобы вызывать полезную турбулентность в потоках газа и воздуха. Возникающее пламя называется «диффузионным пламенем», но это название вряд ли подходит, потому что скорость, с которой протекают реакции, зависит от степени турбулентности. Параллельные потоки газа и воздуха будут довольно медленно взаимодействовать через узкий фронт горения, который удаляется от газа или воздуха - в зависимости от того, что больше.

В большинстве практических случаев поток является турбулентным, и обычная молекулярная диффузия перекрывается турбулентностью. Эта турбулентность увеличивается на:

(a)

Разница в скоростях газовых и воздушных потоков.

(б)

Разница в направлениях газовых и воздушных потоков.

(в)

Разница плотностей газового и воздушного потоков, если тяжелый находится сверху.

Чем больше эти различия, тем быстрее реакции и тем горячее пламя.Избыток воздуха ускоряет горение, как и дальнейшее увеличение турбулентности за счет перегородок. Можно ожидать, что использование воздуха, обогащенного кислородом, или чистого кислорода увеличит скорость реакции и, конечно же, повысит температуру пламени и по другим причинам.

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
