Прицепные мини экскаваторы Landformer, HBP 9, TD 1
- Содержимое:
- Мини экскаватор Landformer
- Мини экскаваторы TD 1
- Китайские мини экскаваторы HBP 9
Среди широкого спектра землеройной техники можно найти машины для выполнения любого вида работ, на грунтах различной плотности и требуемой интенсивности процесса. Диапазон конструкций очень большой – от машин с объемом ковша 0,025 м³ до 10-15м³ и мощностью моторов от нескольких лошадиных сил до более полутысячи. Все они объединяются одним названием – экскаваторы, правда, некоторые сопровождаются определениями, полностью характеризующими их свойства. Например — мини прицепной экскаватор. Это машины только недавно начавшие завоевывать рынок, но обладающие мощным потенциалом развития.Это весьма занимательные и полезные машины для проведения небольшого объема локальных работ на объектах, куда недоступен путь более тяжелой технике, или работы настолько точны и локализованы, что применение больших машин попросту нецелесообразно экономически. Это могут быть различные подключения септиков или кабельных линий, траншеи под ограждения или расчистка канав, рытье траншей под фундаменты небольших построек в тесноте дворов, мелиоративные и дренажные работы. Всех работ, для которых оптимально применение именно этих мини машин не перечесть.
По устройству они также различаются – каждый производитель разработал и продвигает на рынке именно свой вариант. Это могут быть машины:
- На двухколесном шасси с рабочими опорами;
- На четырехколесном несамоходном шасси;
- Навешиваемые на колесные трактора;
- Навешиваемые на мини погрузчики с бортовым поворотом.
Не исключено, что существуют и другие конструкции этих машин, которые пока пробивают себе место под солнцем на рынке малой землеройной техники. Этот сегмент машин пользуется повышенным спросом и усиленно разрабатывается. Объединить их можно по одному признаку – они не самоходные. Двигатель работает только на гидравлическую систему, приводящую в движение цилиндры стрелы и ковша и механизм поворота. Поэтому они оборудуются бензиновыми или дизельными двигателями небольшой мощности, расходующие 1-2 литра топлива в час, чего достаточно для разработки 5-7 м³ грунта.

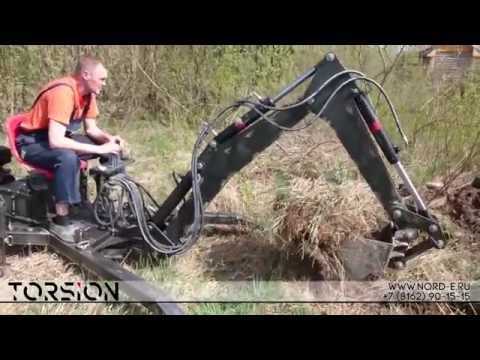

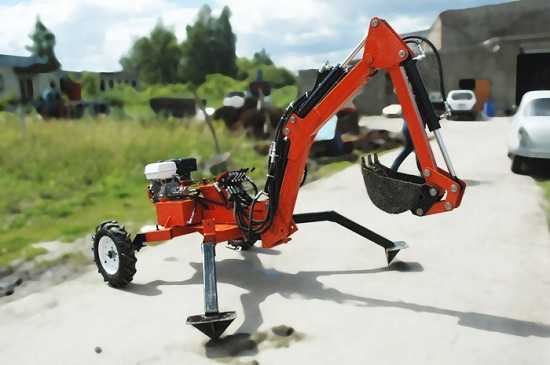

Мини экскаватор Landformer
На российском рынке, как и на рынке большинства европейских стран, наиболее популярными являются прицепные мини экскаваторы Landformer, благодаря простоте конструкции, высокой производительности и удобства транспортировки. Его собственная масса в 465 кг позволяет транспортировать его в прицепном варианте за любой легковой машиной или небольшим фургоном. Небольшие размеры – 3,22м длина и 1,95 м ширина, позволяют поместить его в кузове небольшого грузовика или тракторном прицепе.
Оборудуются эти машины стандартным ковшом шириной 0,25 м, или ковшами увеличенного размера шириной 0,35 или 0,6 м. Естественно, ковши увеличенной ширины следует применять на легких грунтах без каменистых вкраплений, а ковш 0,6 м используется преимущественно для насыпных грузов и грузов облегченной консистенции – например, опилок или измельченных кормов на сельхозпредприятиях.
Очень экономичный двигатель Хонда, работающий на бензине, использует около 1,5 л топлива в час и обеспечивает производительность до 1м³ грунта в 10 минут при использовании стандартного ковша. Стрела экскаватора типа «обратная лопата» позволяет копать до глубины 215 см и подавать грунт с выгрузкой на высоте 2,4 м. Стрела экскаватора может поворачиваться на 130˚.
Мини экскаватор прицепного типа Landformer поставляется в деревянной упаковке в разобранном виде и приводится в рабочее состояние за 2,5 часа. Это позволяет доставить его к месту работы в ящике габаритами 2,24х0,74х0,99м и полностью собрать его без применения сложных инструментов и подъемных приспособлений.
Мини экскаваторы из Великобритании TD 1
Завоевывает популярность и пока малоизвестный в России мини экскаватор TD 1 прицепного типа. Его технические показатели:
- Тип двигателя бензин 9л.с./дизель 10 л.с.;
- Производительность до 8 м³/час;
- Ковш ширина 0,25м/ объем 0,3 м³;
- Поворот стрелы 130˚;
- Глубина разработки грунта 2,3 м.
Для транспортировки прицепной мини экскаватор TD 1 приводится в транспортное положение и его ширина не превышает 1 метра. Он может буксироваться любым транспортом, оборудованным фаркопом – легковым автомобилем, квадроциклом, фургоном, или грузится на прицеп.
Высота погрузки до 2,5 метров и высокая интенсивность работы позволяет использовать эту модель экскаватора для загрузки среднетоннажных автомобилей или тракторных прицепов, а применение ковша до 0,6 м шириной значительно ускоряет этот процесс. Под другими названиями этот экскаватор может производиться в европейских странах, в частности – в Польше. Они могут продаваться под брендом PowerFeb. В Китае эти машины не производятся, по крайней мере – легально.
Китайские мини экскаваторы прицепного типа HBP 9
Почти аналогичен немецким экскаваторам Ландформер прицепной мини экскаватор HBP 9 Китайского производства. Там он изготовляется по немецкой лицензии. Шасси этой машины несколько отличается от конструкции предыдущих моделей – колеса расположены спереди, а опорные штанги – сзади. Двигатель мощностью 9 л.с. смонтирован на резиновых подушках, уменьшающих вибрацию. Запускается он вручную, работает на бензине, что упрощает его пуск при низких температурах.- Ширина стандартного ковша – 30 см;
- Глубина копания — 2,2 м;
- Масса рабочая 465 кг;
- Усилие копания 800 кг;
- Угол поворота 120˚.
Мини экскаваторы прицепного типа HBP 13 – более сложная модель. Она отличается наличием гидравлических опор, удерживающих экскаватор на весу и позволяющим более эффективно работать без угрозы смещения или переворачивания. Этим определен и больший радиус поворота стрелы – 160˚. Глубина рытья и высота выгрузки способом переворачивания ковша соответственно 2,2 и 1,6 м. Оборудуется машина и довольно широким шлейфом дополнительного оборудования – дробителями для асфальта и бетона, захватами для бревен и нестандартных грузов, планировочными ковшами и ковшами увеличенной емкости. При всей своей внешней неуклюжести, машины такого типа вполне эффективны для выполнения определенного рода работ и сравнительно недороги. Самоходные машины подобного уровня работоспособности стоят на порядок дороже.
stroy-plys.ru
Навесные экскаваторы для трактора — виды оборудования и технические характеристики
Поскольку работа на приусадебном участке загородного дома требует привлечения тяжелой спецтехники, машины востребованы, и спрос на них растет. Прицепной или навесной экскаватор не является исключением. Он не только облегчает ручной труд, но и расширяет функциональные возможности агрегатов.
Назначение прицепного экскаватора
Навесное оборудование подходит к любому тягачу, будь то мини-трактор, легковой автомобиль, мотоблок или квадроцикл. С его помощью можно копать траншеи, прокладывать кабель, расчищать территорию, создавать водоем, осуществлять погрузку сыпучих материалов, обрабатывать грунт там, где не справляются крупногабаритные машины. Прицепной мини-экскаватор не предназначен для самостоятельного перемещения между рабочими объектами.
Конструктивная особенность прицепного мини-экскаватора
Строительная техника бывает автономной или на базе мини-трактора.
В первом случае, машина предназначена исключительно для копания. Она стоит на собственных выдвижных опорах и работает с помощью двигателя, мощностью не больше 20 лошадиных сил. При этом стрела с ковшом перемещается с помощью гидравлической системы. Более легкие модели эксплуатируют вручную.
Технические характеристики мини-экскаватора
Ходовая часть такой спецтехники – двух или четырехколесная. Наличие четырех опор делает ее более устойчивой и увеличивает угол поворота стрелы. Работа с такой техникой не требует специальных документов о квалификации управления.
Во втором варианте, прицепной мини-экскаватор маневрирует и работает за счет машины, на которую навешивается, – через вал отбора мощности. Прицепные модели отличаются высокой производительностью и минимальным расходом топлива: не больше двух литров за час работы. Они имеют разный объем ковша, который может заменяться на другое навесное оборудование.
Сфера применения экскаватора навесного типа обширная – от рытья ям до загрузки сыпучих материалов в прицепы. Поскольку машина-носитель становится многофункциональной, она позволяет сократить расходы на приобретение и содержание дополнительной спецтехники. Это особенно важно для компаний, предоставляющих услуги аренды машин специального назначения.
Область применения прицепного экскаватора
Поскольку прицепной мини-экскаватор подходит для любых некрупных земляных работ, он незаменим для загородного дома, коттеджа, дачного участка, где нужно прорыть траншею для прокладки коммуникаций или провести водоотводную систему. Многие хозяева отдают предпочтение услугам землеройной техники, которая отличается маневренностью и производительностью. Ей под силу выполнять работы на небольшом участке земли, там, где габаритная техника не помещается.
Агрегаты навесного типа используют в строительстве, археологии, сельском и коммунальном хозяйствах. Их задействуют при выполнении таких производственных задач:
- Прокладка электрических, водопроводных и газовых систем.
- Ландшафтный дизайн.
- Установка особых емкостей и оборудования.
- Демонтаж дорожного покрытия.
- Уборка мусора.
- Работы в строительной сфере.
- Погрузка сыпучих материалов.
- Удаление древесных корней.
Основные преимущества прицепных экскаваторов
Прицепная мини-техника уникальная, доступная и мобильная. Она имеет много положительных качеств:
- Способна работать при любых погодных условиях и на разных поверхностях грунта, в том числе на наклонной плоскости.
- Отличается легкостью транспортировки.
- Идеально подходит для работ на ограниченном пространстве, поэтому ее часто используют в густонаселенных районах больших городов.
- Компактная, имеет малый вес.
- Надежная, многофункциональная.
- Оснащена простой системой управления.
- Позволяет менять экскаваторное оборудование навесного типа.
- Не требует сложного технического обслуживания и особых разрешительных документов на эксплуатацию.
- Быстро окупается.
Схема прицепного экскаватора
Использование навесного экскаватора выгодно с экономической точки зрения: мини-машины многофункциональные и производительные, притом что расходуют малое количество топлива.
Обзор популярных моделей прицепных мини-экскаваторов
Изготовлением навесного экскаватора с быстросъемным оборудованием занимаются многие компании-производители. Их продукция известна всему миру, так как зарекомендовала себя с наилучшей стороны. Каждое прицепное устройство имеет свои индивидуальные особенности и технические параметры. На современном рынке спецтехники можно найти несколько вариантов российского производства.
Фирма «Pride»
Челябинский машиностроительный холдинг «Pride» выпускает четыре модели Geogid:
- Прицепной мини-экскаватор открытого типа, весом 1 т, оснащен поворотной рукоятью и двигателем мощностью 15 лошадиных сил. Объем ковша – 0,02 м3. Глубина копания – 220 см.
- Самоходные машины, оснащенные поворотной рукоятью, капотом, отвалом. Глубина копания мини-экскаваторов – до 3 м.
Мини-экскаватор Geogid 20G-P
Зеленоградская компания «Кромо-строй»
Организация на основе немецких разработок производит технику Landformer весом до 530 кг, которая оснащена специальными ухватами и может заменить мини-погрузчик. Производительность машин зависит от вида грунта. Они способны копать до 2,3 м. В базовую комплектацию входят ковши шириной 22 и 35 см. Машины дополнительно можно оснастить насыпным ковшом и граблями шириной 55 и 60 см соответственно.
Модели экскаватора Landformer
Белгородская компания «Станки 31»
Предприятие специализируется на производстве экскаваторного оборудования Mini Digger-2500, которое адаптировано к отечественным условиям эксплуатации. Двухколесные мини-экскаваторы, весом 550 кг, подходят для выполнения любых землеройных работ. Они оснащены двумя выносными опорами и функционируют за счет бензинового двигателя 15 лошадиных сил.
ООО «Армстил»
Прицепная модель J8 от разработчиков тверской компании «Армстил» отлично справляется со своими задачами в любую погоду. Мини-экскаватор весит 340 кг и оборудован итальянским мотором мощностью 9 лошадиных сил. Модель J8 многофункциональная:
Модели экскаватора —
прицепная модель J8
- Стандартный ковш, шириной 37,5 см, копает любой вид грунта на глубину 200 см.
- Установленная на стреле гидравлическая лебедка способна поднимать груз на определенную высоту внутри помещения.
- Крюк перемещает тяжести.
- Гидробур, монтируемый на стреле, позволяет вкручивать винтовые сваи и делать отверстия.
- Специальное устройство предназначено для корчевания пней и захватывания бревен.
Челябинская организация
Мини-машина ЭО-112М от Челябинских производителей весит 5,5 тонны. Нагрузка оборудования на ней распределена равномерно. Экскаватор оснащен дизельным мотором с турбокомпрессором мощностью 50 лошадиных сил. Он способен рыть землю глубиной 3,5 м. В основную комплектацию входят два ковша объемом до 0,8 м3.
Мини-экскаватор ЭО-112М
Видео по теме: Экскаватор навесной БЛ 21 (Блюминг)
specnavigator.ru
Прицепной самодельный экскаватор своими руками
Малоэтажное строительство получает все большее развитие. Владельцу в ходе строительства и освоения придомовой территории приходится решать множество небольших по объёму задач, связанных с землеройными работами. Привлечение спецтехники на час, полтора работы не всегда возможно и затратно.
Наиболее просто решить проблему, изготовив самодельный экскаватор своими руками. Имея опыт строительства устройств и механизмов для дома, небольшую мастерскую, оборудование для работы с металлом можно на несущей прицепной раме установить бензомотор, силовую гидравлику и стреловые узлы экскаватора. Как результат — на вашем подворье появится помощник, способный механизировать многие ручные работы.
Выбор кинематической схемы
Задачами, которые должна решать создаваемая машина на территории частного приусадебного участка, являются:
- копка траншей при прокладке канализации, водопроводной и кабельной сети;
- рытье котлованов под фундамент, септики и др.;
- уборочные работы;
- проведение погрузки и разгрузки материалов.
Под эти задачи сформированы технические и эксплуатационные параметры проекта — самодельный экскаватор своими руками.
| Показатель параметра | Единица измерения | Величина |
|---|---|---|
| Общая схема платформы | одноосная прицепная с 2 аутригерами ручной установки | |
| Силовой агрегат | карбюраторный, на 4 рабочих такта, 8-13 л. с., с расходом горючего до 2 литров в час | |
| Схема рабочего цикла | обратная лопата | |
| Угол поворота стрелы | град. | 120—150° |
| Необходимая глубина копания | м | до 2,50 |
| Ширина ковша | м | 0,30 – 0,40 |
| Производительность | м³/ч | до 5 |
| Насосная гидроустановка | шестерёный НШ-10 или аксиально-поршневой | |
| Предельный вес | т | 0,5 |
Исходя из приведенных параметров, в качестве образца, выбран серийно выпускаемый прицепной одноосный экскаватор Mini Digger-2500.
Рисунок 1 Прицепной экскаватор MINI DIGER-2500
Прицепной самодельный экскаватор. Основные узлы и механизмы
- Несущая рама одноосная с пневмоколесами.
- Двигатель и привод гидравлического насоса.
- Опорно-поворотная колонка с закреплённым стреловым оборудованием.
- Исполнительное оборудование из поворотной стрелы на две секции и ковшового устройства.
- Гидравлическая система из насосной установки, масляного фильтра, бака, распределителей золотникового типа, рабочих гидроцилиндров и соединительных трубопроводов.
Рама
Сварная, выполнена из пары лонжеронов и трех поперечин, в качестве материала использованы профильные трубы квадратного сечения Ст3сп 100х100*5.
На раму крепятся: прицепное устройство, ось опорно-поворотной колонки, подрамник двигателя, кресло оператора, мост пневмоколес. Размеры изделия зависят от используемого моста (деталь старого автомобиля, автоприцепа), выбранной компоновки устройств экскаватора.
По бортам рамы устанавливают два откидных винтовых аутригера, которые должны обеспечивать достаточную устойчивость машины при выполнении всех элементов рабочего цикла.
Силовой агрегат
Мотор LIFAN 182F (11,0 л. с., вал диаметром 25 мм, с автоматическим сцеплением и понижающим редуктором 2:1) и гидронасос НШ-10 собираются единым блоком на подрамнике. Соединение фланцевое с резиновыми демпферами.
Стреловой механизм и ковшовое устройство
Стрела и рычаг изготавливаются из профильных труб квадратного сечения Ст3пс2 80х80*5 , Ст3сп 100х100*5, соединительные косынки из стального листа Ст45 толщиной 10-15 мм. Оси стальные, вытачиваются по размеру отверстия в штоке гидроцилиндра.
Рисунок 2 Кинематика и устройство стрелы
Заготовки для ковша вырезаются из качественной листовой стали толщиной 6-8 мм и провариваются по швам. Днище и верхняя полость по периметру усиливаются пластинами из стали. По передней кромке нижней части навариваются «зубья».
Размеры заготовок выбираются пропорциональны рисунку 3 и формируются исходя из ширины ковша по передней кромке: 300, 350, 400 мм.
В качестве механизма разворота стрелы в горизонтальной плоскости использована опорно-поворотная колонка с жестко закрепленной на поперечине рамы экскаватора осью и трубчатым, несущим нагрузку, корпусом.
Рисунок 3 Устройство ковша
Изготовленный стреловой механизм и ковшовое устройство обеспечивают следующие параметры по кинематике.
| Параметры | Обозначение на рисунке 2 | Единица измерения | Значение |
|---|---|---|---|
| Копание на глубину | А | мм | max 2500 |
| Глубина копания по вертикали | Б | -/- | 2017 |
| Высота копания | В | -/- | max 1968 |
| Разгрузка на высоте | Г | -/- | max 1078 |
| Вылет рычага стрелы | Д | -/- | max 3037 |
| Вылет при максимальной глубине копания | Е | -/- | 2225 |
Силовая гидравлическая система самодельного экскаватора
Рисунок 4 Схема гидросистемы (упрощенная)
1 – один из четырёх гидроцилиндров; 2 – запорные устройства; 3 – один из четырёх гидрораспределителей; 4, 5, 7 сапун, щуп, сливная пробка маслобака 6; 8 – масляный фильтр; 9 – насос гидросистемы.
Узел собирается по приведенной на рисунке 4 схеме:
- тип насоса шестеренный НШ-10;
- гидрораспределители РХ-346;
- 4 гидроцилиндра с диаметром штока 50 мм и ходом 400мм для управления опорно-поворотной колонкой, стрелой, рычагом стрелы, ковшом;
- маслопроводы – рукава высокого давления;
- запорные устройства – односторонние гидрозамки трубного монтажа.
В работе не приводятся описание и устройство некоторых узлов, деталей, из которых строятся прицепные экскаваторы. Считаю, что механизм поворота стрелы, систему его крепления к раме, узлы соединения штоков гидроцилиндров с подвижными деталями в состоянии просчитать и исполнить в металле достаточно опытный домашний мастер, своими руками изготовивший не один механизм. Исходить надо из имеющихся материалов, привязывая конструкцию к выбранной схеме экскаватора.
