Реле давления MDR Condor
Предлагаем Вашему вниманию продукцию немецкой компании Condor, пионера использования реле давления MDR для компрессоров и водяных насосов. Компания Condor получила патент на изобретение реле давления в 1935 году и с тех пор является ведущим производителем реле давления для насосов и воздушных компрессоров, а также других средств управления и измерения для электро двигателей и систем автоматики.
Реле давления, в обиходе также часто называемые маностат или прессостат, используются в «классической» схеме управления поршневыми компрессорами — в этом случае они выступают в качестве силового устройства, напрямую замыкая и размыкая цепь питания приводного электродвигателя в зависимости от рабочего давления, подаваемого на механическую часть прессостата.
Также, реле давления CONDOR MDR могут использоваться и в качестве управляющего устройства, когда они замыкают или размыкают цепь управления, что, в свою очередь, вызывает срабатывание устройств запуска электродвигателя или другого силового устройства.
Реле давления с прямой коммутацией нагрузки | Реле давления управляющие другими устройствами | Электронные преобразователи и датчики давления | Устройства контроля и управления электромоторами | Датчики контроля и модули управления уровнем жидкости и насосами |
РЕЛЕ ДАВЛЕНИЯ СИЛОВЫЕ силовые контакты, прямая коммутациия нагрузки | РЕЛЕ ДАВЛЕНИЯ УПРАВЛЯЮЩИЕ слаботочные контакты, подают сигнал на модуль управления | ПРЕОБРАЗОВАТЕЛИ, ДАТЧИКИ ДАВЛЕНИЯ преобразуют изменение давления в электрический сигнал (ток, напряжение) | УПРАВЛЕНИЕ ЭЛЕКТРОМОТОРАМИ пускатели, выключатели, блоки пуска: звезда/треугольник, плавный пуск и т. | КОНТРОЛЬ УРОВНЯ ЖИДКОСТИ датчики уровня, поплавковые выключатели, модули управления насосами |
| MDR-F (FF-4), MDR-K, MDR-P, MDR-43, MDR-53 | EDI, EDS, EDR, EDRA, GLW | OKN, OKE, MKE, TFE, TFA, MSD, FTM, FPF, SGCI, USD | PSN, ENI, ENR, NNRS, LLS, NVS-RG, ENP, CPS, CRW |

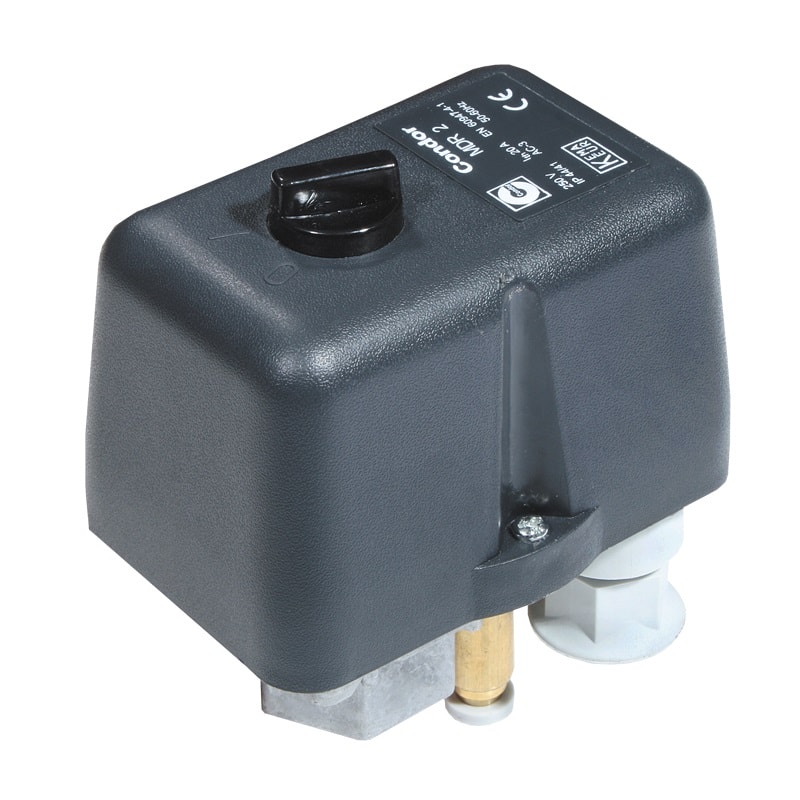

п.Реле давления Condor MDR 2
Комплектация моделей компрессоров с электродвигателем мощностью до 2,2 кВт, в конструкции которого нет преобразователя частоты оборотов, предполагает наличие другого регулирующее устройства – реле давления Condor серии MDR 2.
В зависимости от настраиваемых параметров этот компонент пневмоустановки регулирует избыточное давление в сети или в воздухосборнике, не позволяя при снижении потребления энергоносителя превысить допустимый норматив. Так обеспечивается безопасность работы поршневых и винтовых компрессоров, а также исключается вероятность перегрева электродвигателя.
Назначение и принцип действия Condor MDR 2
Прессостат Condor MDR 2 представляет собой устройство с настраиваемыми пружинами с целью регулировки давления сжатого воздуха в пределах от 2 до 11 бар. Конструкция реле проста, но эффективна.
В корпусе реле размещен контактный блок и настраиваемые малая и большая пружины, которые с помощью винтов настраиваются на нужный диапазон давления, а также устанавливаются показатели отключения/включения электродвигателя.
Функционал предусматривает воздействие рабочей среды на мембрану и при превышении давления над требуемым рабочим нормативом срабатывает большая пружина на отключение двигателя.
Таким образом эффективно регулируется подача сжатого воздуха при нестабильном потреблении энергоносителя пневмоприводными инструментами. Это позволяет снизить нагрузку на двигатель и предотвратить превышение допустимого избыточного давления.
Сфера применения реле Condor MDR 2
Использование в компрессорных воздушных системах реле Condor MDR 2 обеспечивает безопасную работу всей системы. Прессостат предназначен для подключения к двухконтактным системам однофазной электросети напряжением 220 вольт.
Входит в комплектацию компрессоров:
- Fini;
- АСО;
- Atlas Copco;
- Remeza;
- Gardner Denver;
- Ingersol Rand и других марок.
Мембрана реле устойчива к воздействию воздуха и воды, а также характеризуется относительной стойкостью к щелочам, водным растворам кислот и минеральным маслам.
Рекомендации
Выбирая модель реле давления MDR 2, позаботьтесь о полном соответствии спецификации компрессора. Неуверенный выбор может стать причиной проблем при эксплуатации пневмосистемы. Существует ли для конкретной модели компрессора факт взаимозаменяемости по модели прессостата, уточняйте в техпаспорте или у нашего компетентного консультанта.
С вопросами по подбору реле давления Condor MDR 2 для компрессоров, а также ремонту и обслуживанию пневмостанций обращайтесь к специалистам магазина Дробесфера.РУ на электронную почту mail@drobesfera.ru или по телефонам:
+7 800 350 75 67 – звонок бесплатный по РФ
+7 499 769 38 58 – для звонков из Москвы
Реле давления Condor MDR (прессостат) для поршневых и винтовых компрессоров (Condor MDR 1, Condor MDR 2, Condor MDR 3)
Главная страницаРеле давления Condor MDR (прессостат) для поршневых и винтовых компрессоров (Condor MDR 1, Condor MDR 2, Condor MDR 3)
При достижении заданного нижнего и верхнего значения давления происходит включение или отключение питания электродвигателя. Реле давления имеет регулировку диапазона срабатывания. В настоящее время почти все реле давления имеют разгрузочный клапан, который приоткроется на короткое время после остановки электродвигателя и стравит воздух из магистрали «компрессорная головка обратный клапан». За счет этого решаются две задачи: первая клапанный блок не будет находится под давлением (это продлит срок службы клапанных пластин), вторая электродвигатель не будет запускаться под нагрузкой (это продлит срок службы электродвигателя). Стандартные реле давления Condor обладают устройством тепловой защиты двигателя, которое защищает электродвигатель от перегорания. Для грамотного выбора реле давления Condor учитываются такие параметры компрессора, как: 1. интервал рабочего давления
2. мощность и номинальный ток электродвигателя
3. резьба присоединения фланца к ресиверу (G 1/4, G 3/8, G 1/2)
Чаще всего схема работы компрессора следующая: компрессор накачивает воздух в пневмомагистраль или воздухосборник (ресивер) до достижении настроенного на реле давления максимального значения давления.
По наступлении данного события прессостат обесточивает электродвигатель компрессора, и происходит его останов. При достижении давления в магистрали нижнего порога, реле давления запускает электродвигатель. Таким образом происходит работа компрессора с реле давления. Прессостат Condor MDR 2 и Condor MDR 3 позволяет регулировать давление между верхним и нижним порогом в интервале ∆P 2 0,5 бар. Работой компрессора можно также управлять переключателем, который имеет два позиции «авто» работа по давлению» и «выкл». Реле давления производятся однофазные и трехфазные.
Condor Pressure Control GmbH выпускает следующие основные модели реле.
1. Condor MDR 1 (однофазное)
2. Condor MDR 2 (однофазное)
3. Condor MDR 3 (трехфазное)
Приведем их основные характеристики в таблице.
Следует отметить, что они также применяются в винтовых компрессорах самой бюджетной категории. Примерами таких компрессоров могут быть: ВК5, ВК7, ВК10 производства ЗАО «Ремеза», серия Abac ZENITH и Abac SPINN, Abac MICRON производства ABAC.
При замене реле давления не предусмотрительно использовать «ноунейм» прессостаты, потому что, покупка нового электродвигателя и переустановка шкива потребуют значительных финансовых вливаний в случае некорректной работы прессостата, а «радость» от дешевого товара будет не долгой. Будем надеяться, что винтовой блок при аварии не пострадает. Настоящее немецкое реле давления Condor обладает качественной мембраной и контакторами. При грамотном уходе оно будет работать 3 и более лет радуя нас безотказной работой.
| Модель |
Condor MDR 1 |
Condor MDR 2 |
Condor MDR 3 |
| Максимальная мощность двигателя, кВт | 4 | 2.2 | 11 |
| Максимальный ток, А | 20 | 20 | 24 |
| Рабочее давление, бар | 2,5 — 11 | 4-12 | 35 |
| Рабочая температура, оС | -5 — 80 °С | -5 — 80 °С | -5 — 80 °С |
| Наличие пневморазгрузки | нет | есть | есть/опция |
| Тип фланца/Присоедининение, дюйм | G 1/4″ | G 1/4″, F 1/4″, F 1/2″, F 3/8″ | G 1/4″,G 1/2″, F 1/4″, F 1/2″, F 3/8″ |
Реле давления MDR 3/11 10А
Реле давления MDR 3/11 10А для компрессора – электромеханическое утройство для контроля степени сжатия воздуха в системе.
Прессостат MDR 3/11 10А обеспечивает своевременное включение, остановку электродвигателя. Гарантирует бесперебойную, безопасную эксплуатацию оборудования благодаря наличию предохранительного клапана. При неполадках давление сбрасывается, позволяя избежать аварии, повреждения инструмента.
Вы можете купить высококачественное, сертифицированное реле давления в нашем интернет-магазине по доступной и очень выгодной цене.
В случае возникновения вопросов либо для уточнения информации вы можете воспользоваться Online-консультантом или позвонить нам.
Устройство, подбор и регулировка реле давления MDR 3
|
Как подобрать артикул реле давления MDR 3 на замену самостоятельно?
Разберем на примере: MDR 3/11 R3/16 GDA AAAA 090A110 CHI JXX
Всего два простых шага:
1 шаг.
Выбрать артикул по максимальному рабочему давлению. В нашем случае —11 бар
2 шаг. Определить тип теплового реле, которым оснащено реле давления. В нашем случае — 16 A
Тепловое реле можно определить тремя способами
— по стикеру на нижней части реле, стикер содержит SKR 3/6.3 A, SKR 3/10 A, SKR 3/16 A, SKR 3/20 A (поз. 9 на рисунке выше)
— по максимальному значению на желтом колесе настройки теплового реле (поз.5 на рисунке выше)
— по мощности элктродвигателя 6,3А — до 3 кВт, 10А — до 4 кВт, 16А — до 6 кВт, 20А — 8 кВт, 24А — до 10 кВт
Регулировка реле давления MDR 3
Регулировка реле MDR 3 проводится при снятой крышке (1) в следующем порядке:
- Сжимая или разжимая винтом большую пружину (4), выставляем давление отключения (горизонтальная ось графика).
- Сжимая или разжимая винтом малую пружину (3), выставляем интервал между давлением отключения и включения.
- Провести настройку теплового реле на необходимую величину силы тока. Настройка проводится поворотом регулировочного желтого колеса со шкалой (5)
*Направление вращения регулировочных винтов указано стрелками.
Диапазон регулировки реле давления MDR 3 находится в заштрихованной области графика давления MDR 3
| График давления MDR 3/11 | График давления MDR 3/25 | График давления MDR 35 |

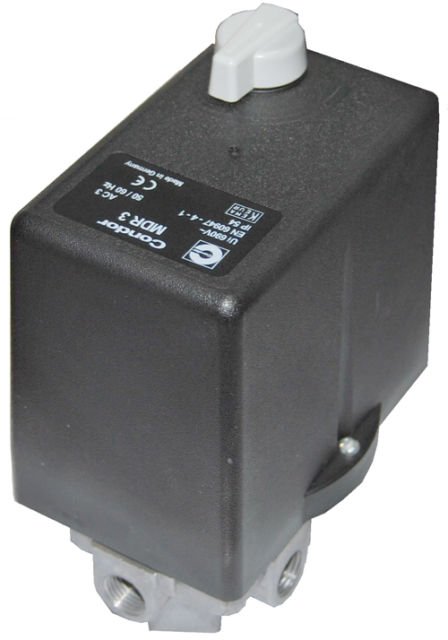

Реле давления Condor MDR 3
Реле давления для компрессоров с одно и трёхфазным двигателем, оснащены разгрузочным клапаном для облегчения пуска компрессора и тепловым реле для защиты электродвигателя
Гарантия – 2 года |
Устройство подбор и регулировка реле давления MDR 3
|
| Регулировка реле давления MDR 3 Регулировка реле MDR 3 проводится при снятой крышке (1) в следующем порядке:
*Направление вращения регулировочных винтов указано стрелками. |
| Модель | Наименование | Применение | Давление, бар | Мощность эл/дв., кВт | Фланец |
| MDR 3/25 R3/16 IDA AAAA 215A250 CHI JXX | Реле давления | Компрессоры | 7,5-25 | 6 | 3/8″, NPT |
| MDR 3/35 R3/16 JAA AAAA 230A250 CHI JXX | Реле давления | Компрессоры | 12-35 | 6 | 1/2″ |
| MDR 3/11 R3/ 6.3 GDA AAAA 090A110 CHI HXX | Реле давления | Компрессоры | 4-11 | 3 | 1/2″, 4L |
| MDR 3/11 R3/16 GDA AAAA 090A110 CHI JXX | Реле давления | Компрессоры | 4-11 | 6 | 1/2″, 4L |
| MDR 3/11 R3/10 GDA AAAA 090A110 CHI IXX | Реле давления | Компрессоры | 4-11 | 4 | 1/2″, 4L |
| MDR 3/11 R3/20 GDA AAAA 090A110 CHI_KXX | Реле давления | Компрессоры | 4-11 | 8 | 1/2″, 4L |
| MDR 3/11 R3/24 GDA AAAA 090A110 CHI LXX | Реле давления | Компрессоры | 4-11 | 10 | 1/2″, 4L |
Купить реле давления Condor MDR 3 в Казани, Набережных Челнах, Нижнекамске, Альметьевске, Уфе, Ижевске, Чебоксарах, Йошкар Оле, Ульяновске можно по тел.
(843) 298-72-00 или по электронной почте tps-compressor@mail.ru
Реле давления MDR (Condor): модели, характеристики
СодержаниеРеле давления является одним из наиболее простых типов насосной автоматики. Такой прибор устанавливается в подающий трубопровод и контролирует работу насосной техники, обеспечивая ее полную автономность. Следствием использования такого реле является увеличение срока эксплуатации насоса, а также снижение потребления электроэнергии.
Одним из авторитетных производителей насосной автоматики является немецкая компания Кондор. Продукция компании отличается высоким качеством сборки и функциональностью.
Какой принцип действия реле давления MDR?
Все варианты реле давления фирмы Кондор сгруппированы в одну единственную серию MDR. Причем независимо от модели прессостата, общая конструкция устройства одинакова. Основой для датчика МДР является пластиковый корпус, внутри которого расположены остальные узлы.
Под крышкой корпуса, на металлической пластине установлен ряд контактов (как правило, четыре) и две пружины.
Все контакты собраны в отдельный блок, также защищенный отдельной пластиковой крышкой. Что касается пружин, то одна пружина больше второй. Она отвечает за минимальный порог давления и включение насоса. Пружина поменьше отвечает за разницу между минимальным и максимальным порогами, а также отключает насосный аппарат. В большинстве моделей Кондор установлены две большие пружины.
Помимо основных комплектующих, в стандартную конструкцию механизма также входит отверстие под электрический кабель, соединяющий прессостат с насосным оборудованием. Также производитель предусмотрел подключение дополнительных опций на прибор, для которых на боковых поверхностях корпуса есть специальные резьбовые разъемы. Сюда монтируется манометр или предохранительный клапан.
Реле давления Condor MDR 3 EN 60947-4-1
Нижняя поверхность прибора оснащена специальным фланцем, который используется для подключения аппарата в водопроводную линию или на компрессор. Внутри фланца располагается эластичная мембрана, которая отвечает за разъединение контактов и отключение насосов (компрессора).
к меню ↑
Какой принцип действия прессостата MDR?
Несмотря на замысловатость конструкции, принцип действия реле давления Condor крайне прост. Когда точка водопотребления открывается, находящаяся в линии вода начинает движение. При этом давление на мембрану падает, соответственно снижается степень сжатия большой пружины. В результате такого действия замыкаются контакты электроцепи и включается насос.
После того, как точка водопотребления закрывается, насос еще некоторое время работает до восстановления давления в линии. При этом мембрана постепенно возвращается в исходное положение и контакты снова размыкаются. Происходит автоматическое отключение насосного аппарата.
Настройка порога отключения проводится при помощи регулировки степени сжатия меньшей пружины. Для этого на пружину установлен специальный винт, который проворачивается руками или ключом. Максимальный показатель разницы между порогами зависит от каждой конкретной модели.
Реле давления MDR F
Результатами такой работы являются:
- полная автоматизация работы насосного устройства, что позволяет минимизировать участие оператора;
- работа с паузами, которая дает возможность экономить электричество и ресурс оборудования;
- безопасность линии, так как давление в системе не может увеличиваться выше указанного (безопасного) значения.
к меню ↑
Модельный ряд
Компания Condor в серии MDR выпускает шесть основных моделей реле давления. При этом первые три из них рассчитаны на работу с компрессорами, а следующие три используются вместе с насосным оборудованием. Все модели оснащены удобным переключателем, с помощью которого выставляется режим работы и выключается прибор.
В серию входят следующие агрегаты:
- Прессостат MDR
- Реле давления Condor MDR
- Модель MDR
- Прессостат MDR
- MDR
- Дополненное реле MDR F.
к меню ↑

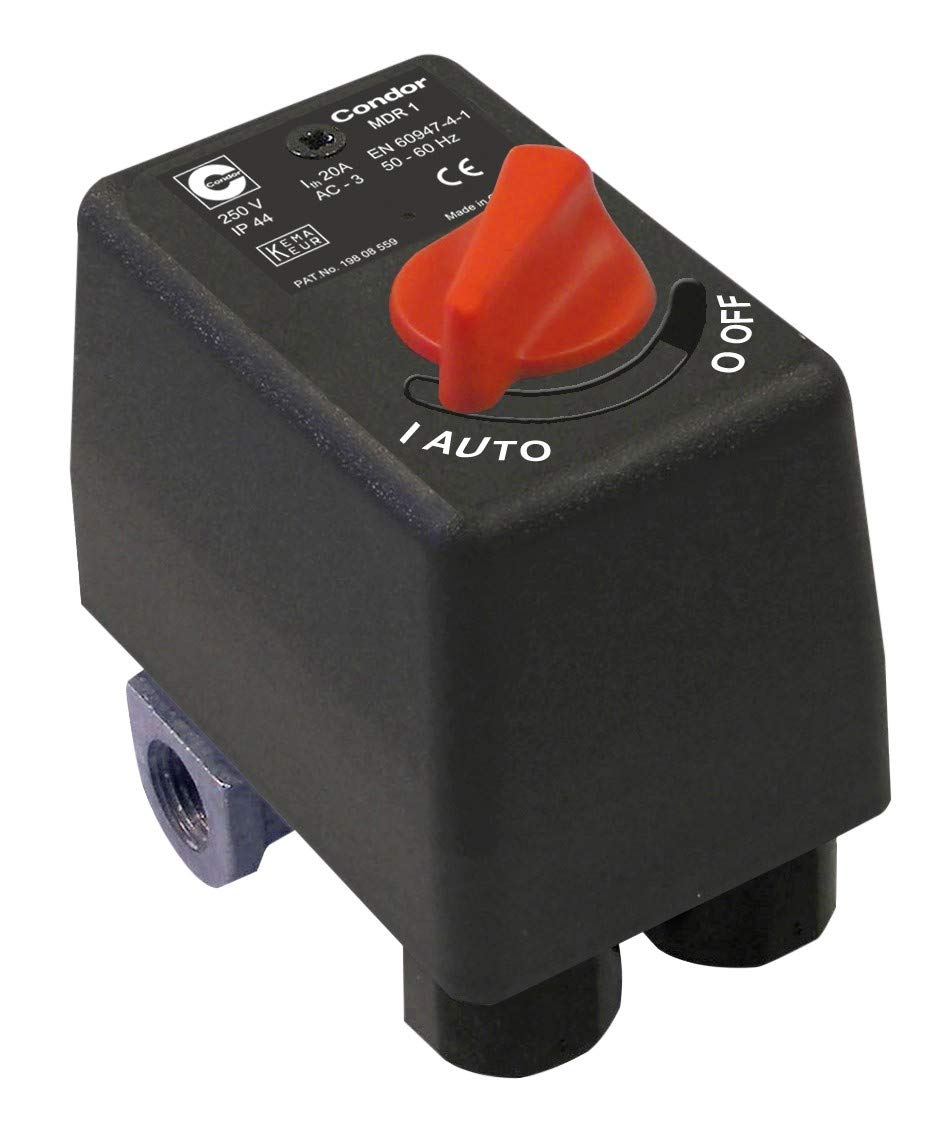

Модель MDR 1
Реле давления MDR 1 является самой простой моделью серии. Однофазное устройство рассчитано на работу в комплекте с воздушными компрессорами. Порог отключения у аппарата выставляет на максимальный показатель давления в 11 бар. При этом аппарат рассчитан на максимальную мощность установки в 4 кВт.
Стандартная комплектация модели не предполагает настройку разницы между порогами отключения и порогом включения.
Настраивается только давление включения компрессора. При этом значение отключение автоматически выставляется на 2 бара выше.
На устройство можно установить манометр и предохранитель.
к меню ↑

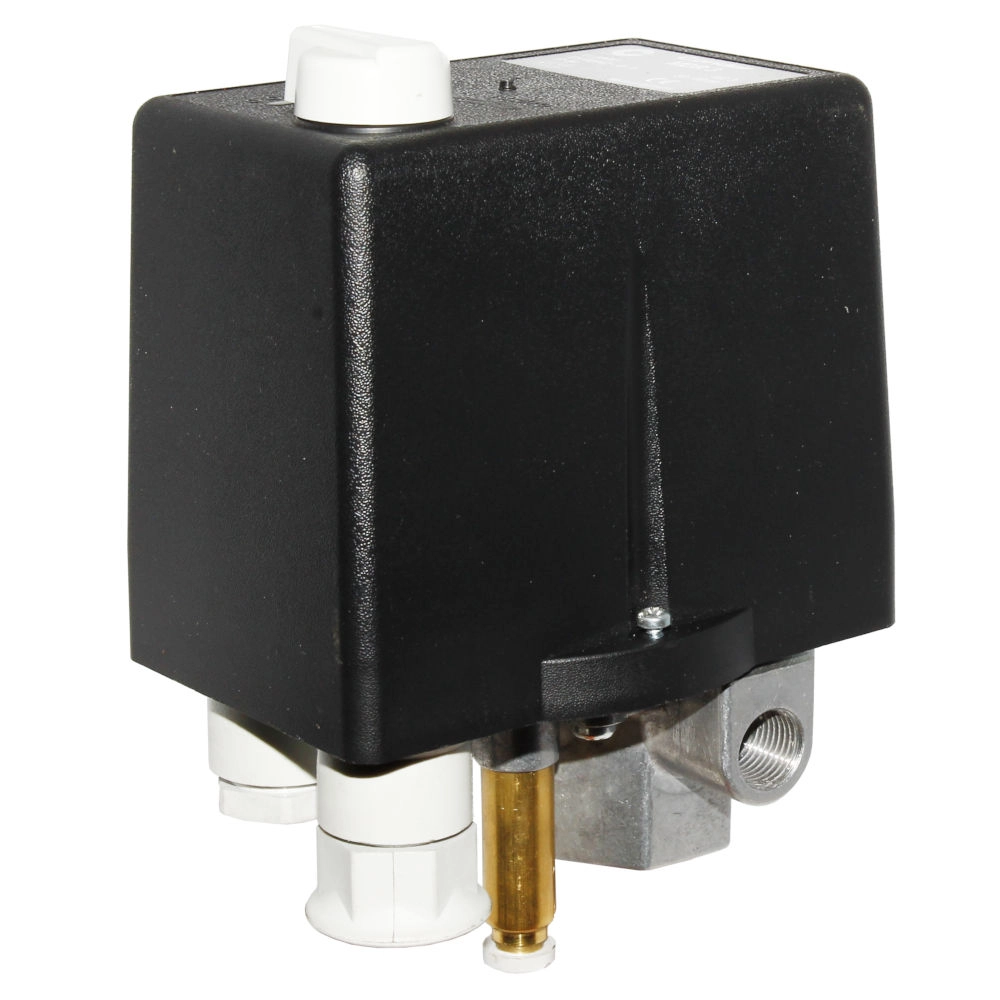

Особенности MDR 2
Реле давления MDR 2 отличается более сложным механизмом. Как и предыдущая модель МДР 2 является однофазным прибором, рассчитанным на воздушный компрессор. Но, в отличии от первой модели серии, данное устройство уже оснащено механизмом настройки разницы давлений. Для более плавного запуска используемой техники, в прессостат встроен разгрузочный клапан.
Реле давления MDR 21 EA6
Максимальный показатель давления для реле давления MDR 2 11 составляет 11 бар. При этом мощность двигателя, используемой с устройством техники не должна превышать 2,2 кВт.
Фланец прибора рассчитан на подключение труб с размерами ¼ и 3/8. За запуск модели отвечает переключатель с двумя положениями.
к меню ↑

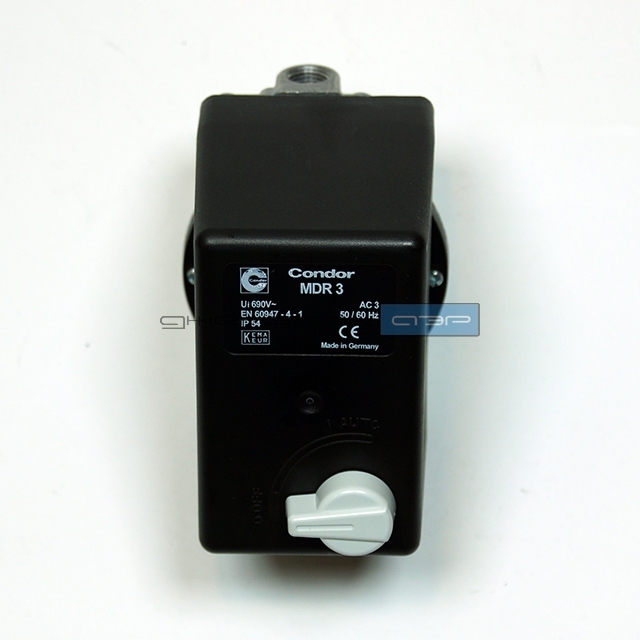

Прессостат MDR 3
Благодаря более сложной конструкции реле давления Condor MDR 3 рассчитано, не только на однофазные, но и на трехфазные двигатели с максимальной мощностью 11 кВт.
Также устройство оборудовано разгрузочным клапаном для безопасного запуска компрессора и специальным термопротектором для защиты электрических узлов.
Максимальный порог отключения для реле давления MDR 3 Condor составляет от 11 до 35 бар. Интервал настраивается при помощи винта. Для правильного подсоединения проводки возле контактного блока расположена наклейка с обозначениями основных контактов.
к меню ↑
Модель MDR 21
Данная модель является наиболее простым вариантом исполнения прессостата для насосной техники. Максимальный порог отключения составляет для реле давления MDR 21 6 или 11 бар (в зависимости от регулировки). Прибор рассчитан на однофазное подключение. Встроена регулировка пружин, включая и интервал порогов включения-отключения. Максимальное значение мощности электромотора, который используется в линии с прибором, составляет 2,2 кВт.
Минимальная комплектация устройства исключает возможность подключения дополнительных опций.
к меню ↑

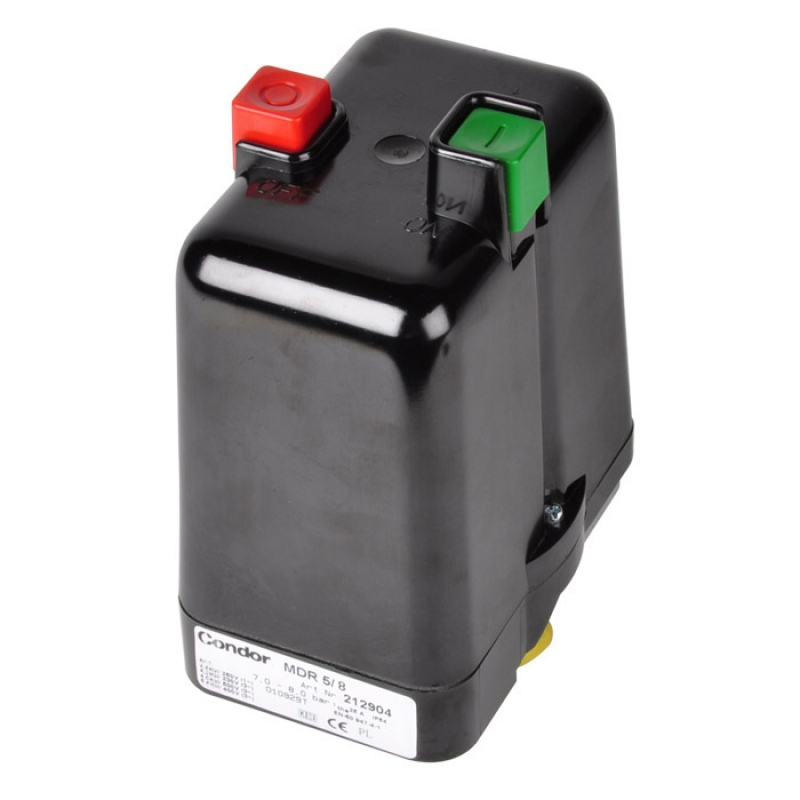

Модель MDR 5
Данный вариант исполнения рассчитан на однофазные или трехфазные двигатели с номинальной мощностью 5,5 кВт.
Управляется прибор посредством контрольного колеса, которое расположено под крышкой корпуса. Крышка на корпусе фиксируется посредством защелок. Поддерживается настройка разницы порогов активации и деактивации насосной техники.
Реле давления CONDOR MDR, MDR-F
Порог отключения настраивается в диапазоне от 5 до 45 бар. При этом в механизме предусмотрена точка подключение манометра.
к меню ↑
Прибор MDR F
Датчик этого типа является наиболее удобным и производительным вариантом серии. Устройство рассчитано на подключение трех и однофазных двигателей. При этом широкий выбор комплектаций позволяет подобрать устройство с максимальным порогом отключения от 2 до 250 бар. Также различные сборки модели, укомплектованы мембранами, выдерживающими температуру в диапазоне 70-200 градусов.
И контактный блок, и рабочий механизм вынесены на плоскую базу, которая сверху накрыта прозрачной крышкой. Такое конструктивное решение позволяет постоянно контролировать шкалу давления.
Также благодаря удобной шкале настройка верхнего порога или интервала производится по точным показателям, а не «в слепую», как на предыдущих моделях. Это дает возможность настраивать прибор самостоятельно, без помощи мастера.
Данная категория прессостатов включает в себя комплектации F 4, F 8, F 16. Они рассчитаны на замену устаревших реле FF4, которые выпускала компания Грундфос.
к меню ↑
Как установить реле давления МДР в рабочую систему?
Каких-то конкретных требований к установке устройств компании Condor нет, но есть отдельные моменты, которые позволяют продлить срок эксплуатации и общую эффективность приборов. Прежде всего, следует определить четкое место в линии, куда будет врезаться устройство. Наиболее оптимальным вариантом является отрезок трубы возле отвода на гидроаккумулятор. Здесь поток наиболее стабилен, без рывков, что позволит более эффективно контролировать давление.
Порядок подключения реле давления
Один конец кабеля выводится к розетке, второй фиксируется на клеммах насоса.
При этом желательно установить на отрезок трубы перед реле следующие комплектующие:
- отвод на канализационную яму;
- фильтры грубой и тонкой очистки воды;
- кран (вентиль), который при необходимости позволит перекрыть поток и снять прибор на ремонт;
- обратный клапан, который будет предотвращать возврат воды назад в трубопровод.
Насос и основная часть трубопровода должны также располагаться перед датчиком. Это позволит более точно определить состояние линии.
к меню ↑
КАК ПОДКЛЮЧИТЬ К НАСОСУ РЕЛЕ ДАВЛЕНИЯ CONDOR MDR 5/8? (ВИДЕО)
Главная страница » Насосы
Реле давления (телепрессостат) Condor MDR-3 с 4-сторонним фланцем F4 1/2 в Иркутске (Компрессоры поршневые)
Реле давления MDR-3 (прессостат) 3-фазный, до 25 атмосфер для компрессоров С415, С416 (Бежецк), СБ4 (Ремеза), любых поршневых
Реле давления, прессостаты Condor MDR— в большинстве поршневых компрессоров.
MDR-3/25 – 3-х фазное реле давления, максимальное давление 25 бар.
Фланец F4 4-хсторонний, можно заглушить, или присоединить до 4-х устройств, манометр, и т. п.
Реле давления или прессостаты используются для управления поршневыми компрессорами. Они используются как силовое устройство, замыкая и размыкая цепь питания электродвигателя в зависимости от рабочего давления, подаваемого на механическую часть прессостата. Телепрессостат (прессостат condor) или реле давления компрессора служит для обеспечения работы компрессора в автоматическом режиме после его пуска, поддержания давления воздуха в ресивере. Устройство прессостата позволяет осуществлять пуск и остановку компрессора по мере расхода воздуха потребителем.
Регулировка пресостата Condor может быть в диапазоне давления ΔР = (0,20 ± 0,05) МПа. Прессостат принцип действия – реле давления компрессора могут использоваться и в качестве управляющего устройства, когда они замыкают или размыкают цепь управления, что, в свою очередь, вызывает срабатывание устройств запуска электродвигателя.
Также реле давления может использоваться как пресостат стиральной машины.
Пресостат Condor серии MDR установлен на всех поршнвых компрессорах Ремеза Aircst, Fiac, Remeza. Пресостат Condor MDR53/16 применяется для винтового компрессора ВК (Ремеза). Прессостаты Condor производит немецкая фирма Condor Werke – мировой лидер в производстве прессостатов для компрессоров. Купить прессостат Вы можете, сообщив нам модель компрессора или мощность двигателя компрессора.
Что нужно знать для заказа реле давления (прессостата)?
Для оформления заказа на реле давления Condor MDR 1, MDR2 и Condor MDR3 нужно, или, по крайней мере, крайне желательно, знать следующее:
какое реле давления требуется (это просто: MDR1; MDR2 или MDR3)
на какое давление (рабочее давление в пневмосети: общепромышленное давление до 11атм. изготовление ПЭТ тары от 16 до 35 атм. )
нужна ли кнопка включения/выключения (стандартно присутствует)
какое присоединение под сжатый воздух (стандартное ¼» или ½»)
Иногда, эту информацию можно найти на самом прессостате: на верхней части крышки, на днище, или даже (в случае с реле перегрузки) внутри корпуса на реле перегрузки.
Производитель – Condor Werke (Германия)
Одним из самых известных производителей реле давления является германская компания Condor Werke, а одним из самых распространенных типов прессостатов — ее серия MDR. Большинство в принципе использующих в конструкции реле давления европейских компрессоров, да и многие компрессоры, производимые неевропейскими фирмами, оснащаются этими реле давления.
Присоединение F4 означает, что прессостат оснащен 4-сторонним фланцем, имеющим 1 главное резьбовое присоединение с указанным диаметром, и 3 вспомогательных присоединения меньшего диаметра (стандартно закрыты заглушками). Использование фланца F4 позволяет обеспечить бóльшую гибкость в установке и размещении прессостата, а также присоединить параллельно с ним какие-либо иные устройства (например, предохранительный клапан или манометр).
MDR11 (США) — Выключатели воздушного компрессора
| Технические характеристики MDR11 (США) | |
| Номинальное напряжение изоляции Ui | 500 В |
| Коммутационная способность двигателя (AC 3) [Ue = 240 В (1 ~ )] | 4,0 кВт |
Коммутационная способность двигателя (UL 508, CSA 22. 2) [Ue = 240 В (1 ~) / Ue = 120 В (1 ~)] | 3,0 HP / 2, 0 HP |
| Электрический ресурс (UL 508, CSA 22.2) [Ue = 240 В постоянного тока; 2,7A] | 0,5 HP |
| Электрический ресурс (AC 3) (циклы) | > 1 x 10 5 |
| Механический ресурс (циклы) | > 5 x 10 5 |
| Макс. электрические циклы (циклов / ч) | 120 |
| Макс.механических циклов (циклов / ч) | 600 |
| Номинальный рабочий ток Ie (EN 60947) [при 240 В переменного тока] | 20A |
| Расчетный рабочий ток Ie (UL / CSA) [при 240 В переменного тока] | 26A |
| Прочность на разрыв Pz | > 35 бар |
| Допустимая температура среды Воздух | — 5… + 80 ° C |
| Допустимая температура среды Вода | + 70 ° C |
| Степень защиты в соотв. согласно EN 60529 | IP 44 |
Сечение проводника 1 . . многопроволочный кабель 1 x / 2 x | 2,5 / 2,5 мм 2 |
| Сечение проводника 1 жесткий кабель 1 x / 2 x | 2,5 / 2,5 мм 2 |
Реле давления Condor, 4 порта, Реле давления Condor PID 284
. Модель Клапан Переключатель включения / выключения на 90 градусов — ДА OEM Модель Импорт клапана Клапан.| Артикул | Товар | Обратите внимание! | Цена | Изображение продукта | Выберите количество | Статус | |
| 095-125 | 095-125 PSI Реле давления Condor | Разгрузочный клапан — ДА Поворотный переключатель разгрузочного устройства на 90 градусов — ДА | $ 58.61 | Количество: | — | ||
| 095-125 370005 | 095-125 PSI Кондор Давление выключателя | YES | Количество: | — | |||
| 100-130 | 100-130 PSI Condor Style Реле давления 90 градусов | Клапан включения / выключения разгрузочного устройства | Выкл. .95 | Количество: | — | ||
| 115-150 | 115-150 PSI Кондорное реле давления | — Да Модель выключателя | Разгрузочное устройство 39,85 $ $ 19,95 | Количество: | — | ||
| 116-145 | 116-145 PSI Реле давления в стиле Condor — переключатель давления 9ES5 9ES5 | 87 долларов США.76 | Количество: | — | |||
| 120-150 | 120-130 PSI Кондорное реле давления | Выкл. Модель усилителя OEM | $ 157,45 | Количество: | — | ||
| 120-155 | 120-155 Клапан давления PS Конденсатор | $ 50. 72 | Количество: | — | |||
| 140-175 | 140-175 PSI Кондорный выключатель давления | — Модель разгрузочного устройства YES $ 39.95 | Количество: | — | |||
| 145-175 | 145-175 PSI Кондорное реле давления | — | Переключатель включения / выключения — Да OEM Модель | $ 61.65 | Количество: | — | |
| Код | Товар | Обратите внимание! | Цена | Изображение продукта | |||
| 160-200 | 160-200 PSI Реле давления Condor Style | Разгрузочный клапан — Да Переключатель включения / выключения — Да OEM Модель | $ 52. 62 | Количество: | — | ||
| Заглушка | 1/4 «Заглушка | 1/4″ Заглушка | 1/4 «Трубная заглушка | 1/4″ Заглушка для заглушек 914 9116 9116 : 01234567891011121314151617181920 | — | ||
| Разгрузчик | Разгрузочный клапан реле давления | Разгрузочный клапан Condor для Mdr21130 и других популярных реле давления.Нажмите здесь, чтобы увидеть другие разгрузочные клапаны Требуется нейлоновая трубка 1/4 дюйма …. Разгрузочный клапан Condor для Mdr21130 и других популярных реле давления. Нажмите здесь, чтобы увидеть другие разгрузочные клапаны Требуется нейлоновая трубка 1/4 дюйма …. [+] | $ 51,64 | Количество: | — | ||
Реле давления кондора 2 типа 4
Вы хотите купить новый воздушный компрессор.
..что теперь? Вам нужно знать кое-что, чтобы найти воздушный компрессор, который наилучшим образом соответствует вашим потребностям и вашему бюджету.
Итак, приступим!
Какую марку воздушного компрессора вы выбираете?
Что лучше: безмасляная или масляная ванна?
Нужен ли мне двухступенчатый агрегат или достаточно одноступенчатого?
Сколько CFM мне потребуется?
Сколько фунтов на квадратный дюйм мне понадобится?
Если вы являетесь подрядчиком или используете свой воздушный компрессор в промышленных или коммерческих целях, твердое качество сборки, долговечность и авторитетная торговая марка должны быть ключевыми в процессе принятия решения.Не сказать, что это неважно для домовладельца или любителя, но компрессор найдется на любой случай и любую работу; чем больше вы будете знать, тем легче вам будет, когда вы окажетесь в торговой точке и собираетесь совершить покупку!
1) Во-первых, для чего вы будете использовать свой воздушный компрессор?
Если вы используете компрессор, например, для распыления краски или пескоструйной обработки, вы, вероятно, захотите приобрести безмасляный агрегат, таким образом вам не придется беспокоиться о попадании влаги в линию и смешивании с водой.
воздуха.Если вам нужен высокий CFM (кубический фут в минуту), вы все равно можете использовать компрессор с масляной ванной, но вам нужно будет приобрести его с водоотделителем и масляным / сажевым фильтром, чтобы сжатый воздух оставался чистым и сухим.
Безмасляные агрегаты великолепны и очень удобны, так как практически не нужно беспокоиться о техническом обслуживании … нет необходимости менять масло, и вы можете работать с агрегатом на неровной поверхности, чего не может предложить агрегат с масляной ванной. Однако большинство безмасляных агрегатов на рынке не имеют высокой CFM, обычно 6 CFM или меньше.Кроме того, эти агрегаты, как правило, громче, чем агрегаты с масляной ванной, поэтому, если шум является фактором, выберите «бесшумный» безмасляный компрессор (например, агрегат Rolair «JC10» или любой из агрегатов California Air Tools). или компрессор с масляной ванной. Установки с масляной ванной всегда рекомендуются для долговечности, и они просто производят чертовски больше CFM, чем любой безмасляный агрегат сможет справиться с производством.
Большинству подрядчиков и всем промышленным предприятиям и коммерческим гаражам требуются сверхмощные воздушные компрессоры с масляной ванной, поскольку они обеспечивают необходимый вам CFM и просто прослужат намного дольше, чем любой безмасляный агрегат.Однако, если вы мелкий подрядчик, у которого есть один или два рабочих, может быть достаточно безмасляной установки. Если вы просто используете обрезной пистолет для установки обрезков на кухне, это не требует высоких CFM, поэтому вам, вероятно, удастся использовать меньший безмасляный блок.
2) Сколько CFM достаточно?
CFM (или кубических футов в минуту), вероятно, является наиболее важной характеристикой, которую вам нужно знать при выборе воздушного компрессора. Ваше приложение, будь то пистолет для кровельных гвоздей, пескоструйный аппарат или шлифовальный станок, будет иметь спецификацию требований CFM (вы можете найти это в руководстве для вашего инструмента).Вам необходимо выбрать воздушный компрессор, который соответствует минимальной производительности или кубических футов в минуту.
Если воздушный компрессор не имеет необходимого CFM для вашего инструмента, он работал постоянно, и вы рискуете сжечь двигатель, насос или и то, и другое, и ваше приложение также пострадает от этого. Убедитесь, что воздушный компрессор выдает необходимое количество кубических футов в минуту (а в идеале — еще пару кубических футов в минуту) для вашего приложения! Спецификация CFM связана с рабочим циклом устройства, поэтому мы обсудим, что означает этот термин сейчас. Ниже приведена очень удобная диаграмма и информация о том, что означает рабочий цикл для воздушного компрессора (и, чтобы отдать должное, эта очень полезная информация поступает от VIAIR по адресу https: // www.viaircorp.com/tech):
Справочная таблица рабочего цикла:
Рабочий цикл относится к количеству времени, в течение которого компрессор может работать в заданный период времени при 100 фунтах на квадратный дюйм и стандартной температуре окружающей среды 72 ° F. Обычно он выражается в процентном формате:
Время работы компрессора ÷ (время работы + время выключения) = Рабочий цикл%
Обратите внимание: Всем компрессорам, независимо от номинального рабочего цикла, требуется достаточное время отдыха между циклами, чтобы обеспечить частичный или полный отвод тепла.
Скорость рассеивания тепла может варьироваться в зависимости от температуры окружающей среды и условий эксплуатации.
ОДНОЧАСОВОЙ РАБОЧИЙ ЦИКЛ
| (100 фунтов на кв. Дюйм при 72 ° F) | МИНУТ ВКЛ / МИНУТ ВЫКЛ |
| 9% рабочий цикл | 5 мин. Вкл / 55 мин. От |
| 10% рабочий цикл | 6 мин. Вкл / 54 мин. От |
| 15% рабочий цикл | 9 мин.Вкл / 51 мин. От |
| 20% рабочий цикл | 12 мин. Вкл / 48 мин. От |
| 25% рабочий цикл | 15 мин. Вкл / 45 мин. От |
| 30% рабочий цикл | 18 мин. Вкл / 42 мин. От |
| 33% рабочий цикл | 20 мин. Вкл / 40 мин. От |
| 50% рабочий цикл | 30 мин. Вкл / 30 мин. От |
| 100% рабочий цикл | Время работы 1 час |
3) Сколько фунтов на квадратный дюйм мне нужно?
фунтов на квадратный дюйм (фунт на квадратный дюйм) — это давление воздуха, которое выпускает компрессор, тогда как CFM сообщает вам объем произведенного воздуха.
PSI не так важен, как CFM, потому что для большинства приложений не требуется высокий CFM. Любой обычный воздушный компрессор выдает давление не менее 120 фунтов на квадратный дюйм, чего достаточно для работы любого пистолета для гвоздей, шлифовального станка или выдувного пистолета. Есть несколько более новых воздушных компрессоров, которые создают высокое давление 225+ фунтов на квадратный дюйм, но они специально созданы для инструментов, которые используют преимущества этого более высокого давления (и вы действительно видите их только в Японии и Европе в настоящее время). Однако всегда полезно подтвердить, что требования PSI к вашему инструменту / приложению являются приоритетными, как и в случае с рейтингом CFM.
4) Нужен ли мне одноступенчатый или двухступенчатый воздушный компрессор?
Различие между одноступенчатыми агрегатами и двухступенчатыми агрегатами довольно простое. Это не имеет никакого отношения к количеству цилиндров или головок у насоса. Основное практическое различие между ними состоит в том, что одноступенчатый блок [обычно] работает при более низком давлении (макс.
155 фунтов на квадратный дюйм), тогда как двухступенчатый блок будет работать при давлении от 175 до 200 фунтов на квадратный дюйм). Кроме того, двухступенчатая установка будет рециркулировать быстрее (быстрее накачивать) и имеет более высокий рейтинг CFM, чем одноступенчатая установка.Для приложений / инструментов, которые требуют высокого CFM, таких как пескоструйный аппарат или шлифовальный станок, вероятно, лучше всего использовать двухступенчатый воздушный компрессор, поскольку он будет рециркулировать очень быстро, когда потребуется больше воздуха, и легко даст вам объем воздуха нужно делать работу качественно. Для большинства домовладельцев и любителей, которые используют небольшие пистолеты для гвоздей, обдувочные пистолеты или накачивают пляжные мячи, однозначно достаточно одноступенчатого устройства. Даже самые мелкие подрядчики могут обойтись без одноступенчатых установок, если у них небольшая бригада.
5) Выбирайте авторитетную марку.
Послушайте, я знаю, что мы живем во все более «одноразовой» культуре, когда на рынке представлены дешевые китайские воздушные компрессоры, и даже у известных брендов есть компоненты (если не целые блоки), изготовленные за границей из более дешевых материалов.
И иногда покупка дешевой стоит того, если вы не часто используете воздушный компрессор, так что, если клапаны треснут или поршневые кольца изнашиваются? Вероятно, вы можете купить замену за ту же сумму, что и ремонт… Я понял. Тем не менее, в большинстве случаев, безусловно, стоит увеличить свой бюджет и купить устройство, произведенное уважаемым брендом, которому вы доверяете; Я думаю о Кэмпбелле Хаусфельде, Ролаире, Дженни, Чемпионе, Ингерсол Рэнд и Коулмане Пауэрмате. Мало того, что эти устройства, как правило, будут более высокого качества, но это того стоит просто потому, что большинство (но не все) устройства, произведенные этими производителями, имеют в наличии запасные части и предлагают отличные гарантии. У них также обычно есть большая сеть авторизованных сервисных центров, доступных по всей стране, поэтому, когда вам нужно отремонтировать устройство, это удобно.Это старая пословица: трать больше сейчас, чтобы не пришлось идти дальше.
Я надеюсь, что это руководство для новичков по покупке первого воздушного компрессора дало вам несколько полезных советов и дало ясное представление.
Чем больше вы будете знать о покупке, тем лучше, и зная, что вам нужно, вы сэкономите деньги сейчас и позже.
Спасибо за чтение!
Реле давления воздушного компрессора | Компрессор для мастерской
Реле давления — важная часть вашего воздушного компрессора.Реле давления сообщает компрессору, когда нужно останавливаться, а когда начинать.
Но, по моему опыту, это тоже деталь, которая довольно часто выходит из строя.
Реле давления воздушного компрессора на маленьких и старых компрессорах является полностью механическим устройством.
С помощью двух установочных винтов вы устанавливаете верхнее и нижнее давление. Часто имеется встроенный продувочный клапан (клапан сброса давления), который сбрасывает давление в выпускном трубопроводе компрессора.
Типовое реле давления воздушного компрессора
Настройки реле давления
Важно установить реле давления на правильное давление включения и выключения.
Это сэкономит вам деньги за счет экономии энергии, а также за счет экономии затрат на техническое обслуживание и ремонт.
Я создал подробное объяснение правильного давления и того, как его установить на нашей странице настроек реле давления воздушного компрессора.
Модели и опции.
Реле давления бывают самых разных типов и форм. В некоторые из них встроены дополнительные опции, например, продувочный клапан, или есть возможность добавить такие дополнительные устройства.
Также есть большая разница в отношении электрических и физических соединений.Некоторые реле давления могут переключать 3-фазный двигатель напрямую, в то время как другие могут переключать только небольшой управляющий ток (для использования с центральным контроллером).
Вы можете прочитать обо всех различных типах и моделях на нашей странице типов и моделей реле давления воздуха.
Как работает реле давления?
Реле давления в открытом состоянии.
Это Condor MDR 11, очень популярный тип реле давления.
Вы знаете, что реле давления каким-то образом «определяет» давление воздуха и переключает электрические контакты на размыкание и замыкание в зависимости от давления и настроек.Но как это работает?
Я создал отдельную страницу, где объясняю, как работает реле давления компрессора.
Покупка реле давления воздушного компрессора
При покупке (запасного) реле давления воздуха важно купить такое, которое подходит к вашему воздушному компрессору.
Помните о пунктах, упомянутых выше в разделе «модели и опции».
Перейдите на мою страницу покупки реле давления компрессора, чтобы получить совет по покупке и купить реле давления непосредственно в Интернете.
Реле давления для компрессора | Реле давления Condor
Мы в PMJ International знаем, что вам нужно. У нас есть запчасти и запчасти. Мы поставляем детали для большинства основных брендов промышленных воздушных компрессоров и пылесосов, например, Boge, Ingersoll Rand и Atlas Copco.
История ведущего бренда Condor насчитывает 125 лет. 85 лет назад компания выдала первый патент на реле давления насоса. Как и все детали, которые мы поставляем в PMJ International, мы с гордостью поставляем вам реле давления Condor для ваших компрессоров.Качественные реле давления необходимы для поддержания долговечности вашего воздушного компрессора. Чтобы проиллюстрировать этот момент, обратите внимание, что переключатели поставляются с разгрузочными клапанами, чтобы предотвратить остановку двигателя компрессора. Они достигают этого, снимая давление с поршня перед перезапуском компрессора.
Как работает реле давления в компрессоре?
Проще говоря, реле давления включает компрессор, когда давление достигает предварительно запрограммированного низкого уровня (значение включения), и выключает, когда давление достигает предварительно запрограммированного верхнего уровня (значение отключения).Реле давления построены с компонентом, который реагирует на давление. Обычно это мембрана, которая сжимается или расширяется в зависимости от приложенного к ней давления.
Когда мембрана деформируется, например, под действием сжатого воздуха, прикрепленный рычаг прерывает электрический контакт. И наоборот, когда мембрана возвращается к своей исходной форме при понижении давления, переключатель включается.
Какие реле давления Condor мне нужны для моего компрессора?
Ниже мы кратко описали два высокопроизводительных переключателя Condor, но обратите внимание, что наш выбор не ограничивается этими двумя моделями.Наши квалифицированные сотрудники могут лучше всего посоветовать вам при устранении неполадок. Мы также предоставляем спецификации, электрические схемы и инструкции по настройке для ваших реле давления от Condor.
MDR 1: MDR 1 — однофазный двухполюсный переключатель, предназначенный для давления воздуха или воды. Могут использоваться различные типы фланцев. Диапазон давления составляет 2,5 — 11 бар для воздушной модели и 2,5 — 6 бар для водяной модели. (Возможны другие диапазоны давления.) Максимальный ток составляет 20 А.
MDR 3: MDR 3 — трехфазный трехполюсный переключатель для давления воздуха или воды. Некоторые версии поставляются с ручкой ВКЛ / ВЫКЛ. Максимальное давление отключения составляет 35 бар. Обратите внимание, что многие версии модели доступны с различными диапазонами давления и диапазонами защиты от перегрузки, чтобы соответствовать вашему конкретному применению.
Можете не сомневаться. Если вы думаете, что ваш компрессор вышел из строя, нет необходимости его выбрасывать. Вместо этого замените неисправные детали необходимыми реле давления Condor, фильтрующими элементами Fluidair или мешками для конденсата Domnick Hunter.Благодаря нашему многолетнему опыту и обширным техническим знаниям в области компрессоров и пылесосов, а также нашему огромному запасу деталей, запасных частей, фильтров и комплектов компрессоров, мы можем предоставить всестороннее решение для того, что беспокоит ваш компрессор. Свяжитесь с нами по бесплатному телефону 0800 677 1367. Мы с нетерпением ждем вашего ответа.
Реле давления и вакуума для воздушного компрессора
Реле давления, используемые в противопожарных воздушных компрессорах General Air Products, перечислены ниже вместе с их заводскими настройками.Наши реле давления регулируются на месте. Для многих переключателей, представленных ниже, есть видео, в котором показано, как именно выполнить настройку. Свяжитесь с нами, если у вас возникнут какие-либо вопросы о наших реле давления — они мозг воздушного компрессора! Неправильная проводка или регулировка могут вызвать отказ компрессора.
SWP60401U-C
Используется с установкой на стояке OL Plus серии стандартного давления и установленными на резервуаре противопожарными воздушными компрессорами (только OL125 — OL365) .
Заводская настройка: 30 фунтов на кв. Дюйм вкл. / 44 фунт / кв. Дюйм выкл.
SWP60601U
Используется с установкой на стояке OL Plus серии стандартного давления и установленными на резервуаре противопожарными воздушными компрессорами (только OL430 — OL1225) .
В этом реле давления используется разгрузчик.
Заводская настройка: 30 фунтов на кв. Дюйм вкл. / 44 фунт / кв. Дюйм выкл.
SWP60304-H
Используется с противопожарными воздушными компрессорами низкого давления серии OL Plus для монтажа на стояке.
Заводская настройка: 13 фунтов на кв. Дюйм вкл. / 18 фунтов на кв. Дюйм выкл.
SWP60602
Используется с установками на стояке OL Plus серии и установленными на резервуаре воздушными компрессорами противопожарной защиты, а также с нашими установками высокого давления LT серии со смазкой на резервуаре и нашими установками Dry Air Pac .
Заводская настройка: 80 фунтов на кв. Дюйм вкл. / 100 фунт / кв. Дюйм выкл.
SWP60401U
Это реле давления используется с нашими воздушными компрессорами OBSOLETED OL Series (голубого цвета), выпущенными до 2012 года.
Заводская настройка: 27 фунтов на кв.
Дюйм вкл. / 40 фунтов на кв.
SWP60114
Используется с нашими смазываемыми маслёнными баками LT серии воздушных компрессоров противопожарной защиты.
Заводская настройка: 45 фунтов на кв. Дюйм вкл. / 60 фунтов на кв.
SWP60113
Используется в устройствах для обслуживания воздуха модели AMD-2 компании General Air Products. используется для запуска и остановки наших воздушных компрессоров серии L со смазкой, установленных на основании. Эту модель также можно использовать с серией LT.
Заводская настройка: 30 фунтов на кв. Дюйм вкл. / 40 фунтов на кв. Дюйм выкл.
Нажмите, чтобы связаться с нами сегодня или позвоните: 1-800-345-8207
Однофазное реле давления SONSBEEK Condor — 1 порт
Пикап в магазине
Если вы не хотите платить за доставку или вам нужно как можно скорее, вы можете забрать его в магазине.
Только учтите, что не во всех магазинах все есть в наличии. Вы сможете увидеть, поступают ли они в процессе оформления заказа.
Бесплатная доставка
Большинство товаров включены в бесплатную доставку, однако некоторые из них исключены:
- Заказы и / или товары до 99 долларов США.
- Заказы и / или предметы, которые считаются громоздкими, большими или тяжелыми.
- Предметы распродажи.
- Заказы, которые включают или предметы, которые классифицируются как опасные грузы.
- Удаленные районы не входят в бесплатную доставку, и вам придется либо оплатить доставку при оформлении заказа, либо с вами свяжутся до доставки, чтобы подтвердить стоимость доставки, если это необходимо.
- Межгосударственные поставки.
Total Tools оставляет за собой право изменить или отозвать бесплатную доставку в любое время.
Расчетные сроки доставки
Если вы решили забрать товары в магазине, вы получите электронное письмо, чтобы проинформировать вас, когда ваши товары будут готовы к получению.
Если вы выбрали доставку, вы получите электронное письмо, когда товары будут отправлены курьерам с подробной информацией, чтобы вы могли отслеживать наш заказ.
Мы стремимся отправлять все заказы в течение 1-2 рабочих дней.В необычных случаях задержки отправки вашего заказа с вами свяжутся при первой возможности. После отправки заказа расчетное время доставки будет следующим:
- Метро (кроме метро Хобарта) 1-2 рабочих дня
- Метро Хобарта 3-4 рабочих дня
- Области 3-4 рабочих дня
- Удаленные районы 6-9 рабочих дней
Обратите внимание, что данные сроки доставки являются приблизительными и не гарантируются.
Возвращает
Передумали? Не волнуйтесь. Вам просто нужно вернуть товар обратно в магазин, из которого он был отправлен (это указано в чеке), в течение 30 дней, неиспользованным и в оригинальной упаковке, и мы вернем вам деньги (без учета затрат на доставку). Вы можете прочитать нашу полную политику возврата и обмена здесь (товары для специальных заказов исключены из этой политики возврата).
