П6320 Пресс гидравлический одностоечный. Схемы, описание, характеристики
Сведения о производителе пресса гидравлического одностоечного П6320
Производителем пресса П6320 является Оренбургский завод гидравлических прессов Гидропресс, основанный в 1953 году.
Первый гидравлический пресс для переработки пластмасс ПА-474 был принят государственной комиссией 23 сентября 1953 года, этот день прессостроители и считают днем рождения завода «Гидропресс».
В настоящее время однокривошипный пресс П6320 производит ПАО «Кувандыкский завод кузнечно-прессового оборудования «Долина» г. Кувандык
В настоящее время пресс П6320 производит, также, ООО СО «Прессмаш», г. Москва
Станки, выпускаемые Оренбургским заводом гидравлических прессов ГидроПресс
- ДГ2432 — пресс гидравлический рамный для пластмасс 1600 кН
- ДГ2434 — пресс гидравлический рамный для пластмасс 2500 кН
- ДГ2436 — пресс гидравлический рамный для пластмасс 4000 кН
- ДЕ2426 — пресс гидравлический рамный для пластмасс 400 кН
- ДЕ2428 — пресс гидравлический рамный для пластмасс 630 кН
- ДЕ2430 — пресс гидравлический рамный для пластмасс 1000 кН
- П6320 — пресс гидравлический одностоечный С- образный правильно запрессовочный 100 кН
- П6320Б — пресс гидравлический одностоечный С- образный правильно запрессовочный 100 кН
- П6324 — пресс гидравлический одностоечный С- образный правильно запрессовочный 250 кН
- П6324Б — пресс гидравлический одностоечный С- образный правильно запрессовочный 250 кН
- П6326 — пресс гидравлический одностоечный С- образный правильно запрессовочный 400 кН
- П6328 — пресс гидравлический одностоечный С- образный правильно запрессовочный 630 кН
- П6328Б — пресс гидравлический одностоечный С- образный правильно запрессовочный 630 кН
- П6330 — пресс гидравлический одностоечный С- образный правильно запрессовочный 1000 кН
- П6334 — пресс гидравлический одностоечный С- образный правильно запрессовочный 2500 кН
- ПД476 — пресс гидравлический рамный для пластмасс 1600 кН
П6320 пресс гидравлический одностоечный.
Назначение, область примененияМашина П6320 разработана в 1977 году. Разработчик ПО Гидропресс г. Оренбург.
Прессы гидравлические одностоечные без гидроподушки П6320 предназначены для выполнения широкого круга работ: запрессовки — выпрессовки, прошивки, калибровки, правки (рихтовки), листовой штамповки без глубокой вытяжки.
Гидравлический пресс одностоечный универсальный модели П6320, усилием 100кН предназначен для выполнения следующих операций:
- гибка, пробивка, штамповка, калибровка, запрессовка;
- правка — при оснащении правильным инструментом и правильным столом;
- точная правка — при оснащении устройством для точной правки и, при необходимости, правильным столом.
Гидравлические прессы П6320 могут применяться как в производственных, так и в ремонтных подразделениях и мастерских.
Прессы П6320, кроме того, имеют возможность встройки в автоматическую линию или комплекс.
По особому заказу все прессы могут оснащаться правильным столом и оснасткой, а прессы ПБ6330-02 и ПБ6334-02 — механизмом точной правки.
Все узлы прессов установлены на С-образной станине сваренной из листового проката. В верхней консоли закреплен рабочий цилиндр. К нижнему торцу штока цилиндра крепится ползун, с левой стороны пресса — конечные выключатели, с правой — электрошкаф с кнопочной панелью управления и манометры. На нижней консоли устанавливается стол для крепления инструмента или правильного стола, на который может быть установлено приспособление для правки. На передней части нижней консоли пресса расположены пульты управления. Для ручного управления предусмотрена рукоятка.
Привод пресса индивидуальный гидравлический, расположен внутри гидробака, установленного на станине.
Цилиндр — поршневого типа крепится в верхней части станины. В отверстие штока цилиндра установлен рабочий инструмент.
Электросхема имеет блокировку, осуществляющую немедленное отключение вводного автомата при открывании дверцы электрошкафа.
Рабочие органы цилиндра, насосов и гидроаппаратуры постоянно смазываются рабочей жидкостью — маслом — и не требуют специальной смазки. Оси рычагов управления смазываются пресс-масленками.
На прессах П6320 установлено ограждение и фотозащита.
Режимы работы:
- наладочный,
- полуавтоматический,
- автоматический.
Управление прессом осуществляется:
- от рукоятки,
- от рукоятки с кнопкой,
- от одной кнопки,
- от двух кнопок.
Смазка комбинированная.
Конструкция прессов позволяет встраивать их в автоматические линии.
Прессы изготовляются и поставляются в соответствии с техническими условиями
- ТУ2-041-748—83 (пресс модели П6320)
- ТУ2-041-747—82 (пресс модели П6328Б)
Климатическое исполнение:
- для умеренного, холодного климата (основное)
- тропическое (по особому заказу)
Разработчик — оренбургский завод гидравлических прессов «Гидропресс» (головной).
Пресс гидравлический. Общие сведения
Гидравлический пресс — это гидравлическая машина, предназначенная для создания больших сжимающих усилий. Ранее назывался «пресс Брама», так как изобретён и запатентован Джозефом Брама в 1795 году.
Гидравлический пресс состоит из двух сообщающихся гидравлических цилиндров (с поршнями) разного диаметра. Цилиндр заполняется гидравлической жидкостью, водой, маслом или другой подходящей жидкостью.
Гидравлические прессы в отличие от молотов деформируют металл при малых скоростях движения рабочего инструмента — до 30 см/с. Эта скорость в начале деформирования заготовки равна нулю.
Основная работа совершается гидропрессами давлением рабочей жидкости (воды, эмульсии, масла), создаваемым в рабочих цилиндрах. Чем выше это давление и чем больше площадь рабочих цилиндров, тем значительнее усилие, развиваемое прессом. В настоящее время в гидравлических прессах создаются давления до 100 МПа (1000 ат). Усилие наиболее крупных гидравлических прессов доходит до 740 МН (75 000 тс).
Обозначение гидравлических прессов
Значения первых двух цифр в обозначениях гидравлических прессов:
- П32 — пресс листоштамповочный, отбортовочный
- П60, П61, П63 — пресс одностоечный правильно запрессовочный
- П31, П34 — пресс одностоечный простого действия
- П33 — пресс рамный двойного действия
За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.
Значения основного параметра в обозначениях прессов:
Таблица 1. Обозначение основного параметра пресса
| Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН |
|---|---|---|---|---|---|---|---|
| 14 | 25 кН | 20 | 100 кН | 30 | 1000 кН | 40 | 10000 кН |
| 15 | 31,5 кН | 21 | 125 кН | 31 | 1250 кН | 41 | 12500 кН |
| 16 | 40 кН | 22 | 160 кН | 32 | 1600 кН | 42 | 16000 кН |
| 18 | 63 кН | 23 | 200 кН | 33 | 2000 кН | 43 | 20000 кН |
| 24 | 250 кН | 34 | 2500 кН | 44 | 25000 кН | ||
| 25 | 315 кН | 35 | 3150 кН | 45 | 31500 кН | ||
| 26 | 400 кН | 36 | 4000 кН | 46 | 40000 кН | ||
| 28 | 630 кН | 38 | 6300 кН | 48 | 63000 кН |
Пример обозначения гидравлических прессов:
- П6328 — 630 кН, пресс одностоечный правильно запрессовочный
- П6330 — 1000 кН, пресс одностоечный правильно запрессовочный
- П6334 — 2500 кН, пресс одностоечный правильно запрессовочный
Габаритные размеры гидравлического пресса П6320
Габаритные размеры гидравлического пресса П6320
Габаритные размеры рабочего пространства гидравлического пресса П6320
Габаритные размеры рабочего пространства пресса П6320

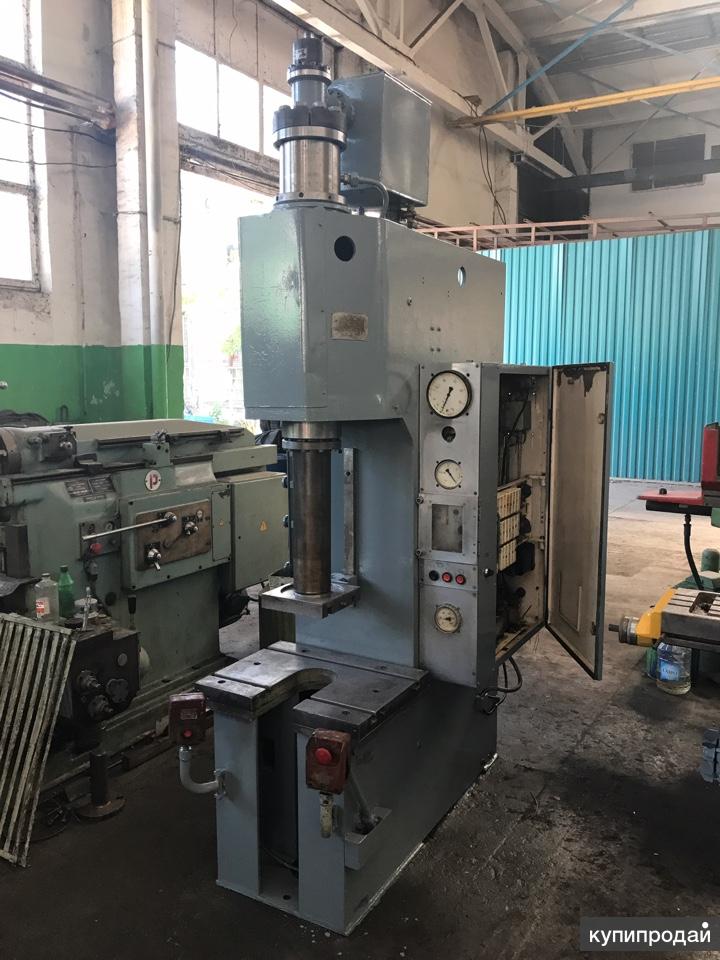

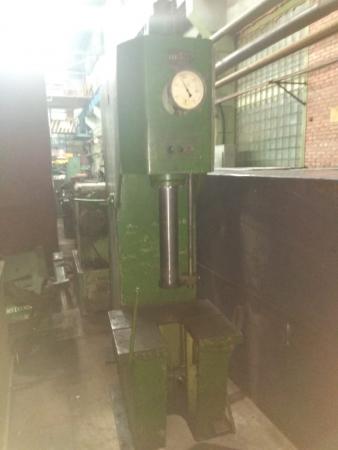

Общий вид гидравлического пресса П6320

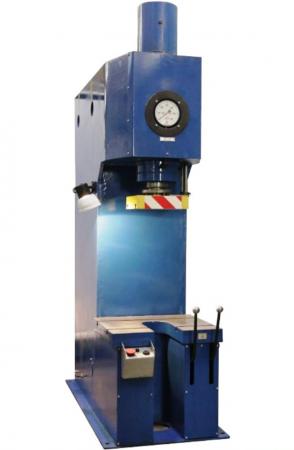

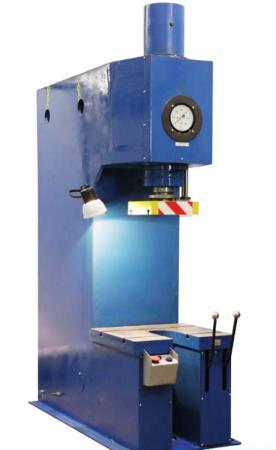

Фото гидравлического пресса П6320
Установочный чертеж гидравлического пресса П6320
Установочный чертеж пресса П6320
Читайте также: Производители кузнечно-прессового оборудования в России
П6320 Пресс гидравлический.
Видеоролик.Технические характеристики пресса П6320
| Наименование параметра | П6320 | П6324 | П6326 | П6328 |
|---|---|---|---|---|
| Основные параметры | ||||
| Номинальное усилие пресса, кН (т) | 100 (10) | 250 (25) | 400 (40) | 630 (63) |
| Наибольший ход штока (ползуна), мм | 400 | 500 | 500 | 500 |
| Наибольшее расстояние между столом и штоком — открытая высота пресса, мм | 600 | 710 | 710 | 710 |
| Наибольшее расстояние между столом и штоком — открытая высота пресса в правильном исполнении, мм | 420 | |||
| Расстояние от оси штока до станины (вылет), мм | 200 | 250 | 320 | |
| Скорость штока — рабочий ход, мм/сек | 20 | 24 | 10 | |
| Скорость штока — холостой ход, мм/сек | 125 | 125 | 220 | |
| Скорость штока — возвратный ход, мм/сек | 300 | 300 | 310 | |
| Размеры стола, мм | 500 х 380 х 57 | 630 х 480 | 710 х 560 | |
| Размеры проема в столе, мм | 125 | 160 | ||
| Размеры съемного правильного стола, мм | 1250 х 300 х 180 | 1600 х 360 х 250 | 1600 х 360 | |
| Масса съемного правильного стола, кг | 290 | |||
| Масса правильного инструмента, кг | ||||
| Высота стола над уровнем пола, мм | 800 | 620 | ||
| Номинальное рабочее давление жидкости основное, МПа (кгс/см²) | 16 (160) | 20 (200) | 25 (250) | |
| Электрооборудование | ||||
| Количество электродвигателей | 1 | 2 | 1 | |
| Электродвигатель главного привода, кВт (об/мин) | 3 (1500) | 7,5 (1450) | 13 | 11 |
| Габариты и масса пресса | ||||
| Габариты пресса (длина ширина высота), мм | 1450 х 810 х 2285 | 1600 х 935 х 2730 | 1600 х 1845 х 2348 | 1060 х 1800 х 2900 |
| Масса станка, кг | 1260 | 1587 | 3000 | 3390 |
- Банкетов А.
Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970 - Бочаров Ю.А., Прокофьев В, Н. Гидропривод кузнечно-прессовых машин, 1969
- Белов А.Ф., Розанов Б. В., Линц В. П. Объемная штамповка на гидравлических прессах, 1971
- Живов Л.И. Кузнечно-штамповочное оборудование, 2006
- Кузьминцев В.Н. Ковка на молотах и прессах, 1979
- Розанов Б.В. Гидравлические прессы, 1959
- Титов Ю.А. Оборудование кузнечно-прессовых цехов, 2001
- Щеглов В.Ф. Кузнечно-прессовые машины, 1989
- Берлет Разработка чертежей поковок, 2001
- Рудман Л.И.
- Романовский В.П. Справочник по холодной штамповке, 1965
- Охрименко Я.М. Технология кузнечно-штамповочного производства, 1966
- Кузьминцев В. Н. Ковка на молотах и прессах, 1979
- Мещерин В.Т. Листовая штамповка. Атлас схем, 1975
Список литературы:
Н., Бочаров Ю.А., Добринский Н.С. и др. Кузнечно-прессовое оборудование, 1970
Н. Ковка на молотах и прессах, 1979Связанные ссылки. Дополнительная информация
Паспорт П6320 (Усилие 10т) Пресс гидравлический одностоечный (Оренбург)
Наименование издания:
Часть 1: Руководство по эксплуатации (П6320.00.001 ЭИ) – 43 страницы
Часть 2: Паспорт пресса (П6320.00.001 ПС) – 16 страниц
Выпуск издания: Оренбургский завод гидравлических прессов «Металлист»
Год выпуска издания: 1978
Кол-во книг (папок): 1
Кол-во страниц: 59
Стоимость: Договорная
Описание: Полный комплект документации
Руководство по эксплуатации (П6320.00.001 ЭИ)
Содержание:
1. Назначение и область применения пресса
2.
Фундамент, монтаж, установка
3. Подготовка к первоначальному пуску
4. Описание конструкции и принципа работы основных узлов
— Станина
— Гидропривод
— Цилиндр
— Втулка
— Управление
— Инструмент правильный
— Схема гидравлическая принципиальная П63В1
5. Описание работы гидросхемы
6. Электрооборудование пресса
— Схема электрическая
7. Указания по обслуживанию и технике безопасности
8. Первоначальный пуск пресса
9. Возможные неполадки и их устранение
Паспорт пресса (П6320.00.001 ПС)
1. Основные данные пресса
2. Спецификация органов управления
Габариты пресса:
— В запрессовочном исполнении
— В правильном исполнении
Габариты рабочего пространства:
— Посадочные и присоединительные базы машины
— Эскиз стола пресса в запрессовочном исполнении
3.
Ведомость комплектации
4. Свидетельство о приёмке
5. Гарантия
Описание пресса:
Если более детальным образом произвести описание на паспорт пресса п6320б, то в нашем архиве документация представлена в хорошем качестве. Что при распечатке будет хорошо отображаться содержимое в виде текста, чертежей и конечно схем, в том числе связанных с электрикой на бумаге. При этом документация обладает двумя частями, что отображаются в первую очередь в виде руководства по эксплуатации в объёме не менее сорока трёх страниц, что представлены в формате А4. И конечно, в виде паспорта пресса, объём издания которого уже порядка шестнадцати страниц всё того же формата. Общий объём документации составит порядка пятидесяти девяти страниц, что является вполне достаточным количеством для применения и работы с документацией в вопросах как обслуживания, так и эксплуатации станка в целом. Производство или выпуск документов был произведён довольно приличное время назад.
Речь идёт об одна тысяча девятьсот семьдесят восьмом годе, тем не менее, представленное нами на этом сайте техническое издание является актуальным и в наше, современное время. Но, этот момент не удивителен, а тем не менее закономерен, ведь гидравлические прессы даже тех времён производства всё ещё работают и весьма успешным образом применяются в различных производствах.
Документация была произведена в городе Оренбург, заводом гидравлических прессов под названием «Металлист». Данный завод широко известен и по сей день, ведь именно на нём, на его мощностях было произведено большое количество кузнечно-прессого оборудования. В руководстве к прессовой машине можно найти всю необходимую информацию, связанную с механической частью пресса. Есть детальное описание по разделам, вообще, документация гидравлический пресс обладает и чертежами, которые всё так же доступны для изучения, а вместе с этим, проработки на их основании со всё той же механикой. В разделе электрооборудования присутствует столь важный элемент как схема электрическая принципиальная пресса.
Ну, а если в более детальном ключе рассматривать непосредственно сам паспорт, то в издании содержится уже информация связанная с развёрнутыми характеристиками, описание в виде текстовой подачи, а так же при детализации чертежей, и прочих важных замечаний для наиболее рационального применения документации на практике, в моментах взаимодействия с оборудованием в условиях производства. Ведь, для той цели подобная техническая литература и создавалась, чтобы работать с машиной в наиболее рациональном ключе.
И конечно, пресс п6320б паспорт которого можно приобрести у нас, мы предоставим его сразу после оплаты и поступления платежа на наш расчётный счёт, направив в электронный адрес заказчика. Сам по себе пресс предназначен для запрессовки самых разнообразных деталей, что применяются как заготовки непосредственно в разнообразных направлениях. При этом гидравлический пресс представляется собой одностоечную машину, которая конструктивно оснащается в том числе гидравлическим приводом. Используется машина, что обладает усилием не менее десяти тонн для прошивки, рихтовки, различных монтажных и мелких штамповочных, а так же прочих работ.
