Особенности работы пресса КД 2126
Кривошипный пресс представляет собой разновидность современных механических прессов. Оборудование широко распространено во многих отраслях промышленности. Принцип работы пресса основан на преобразовании вращательных движений привода в поступательное движение ползуна. Долговечность и надёжность станка обеспечиваются применением закалённой стали и бронзовых вкладышей подшипников скольжения. Нужный крутящий момент создаётся с помощью электропривода.
Существуют разные модификации оборудования, которые различаются по мощности и производительности. Очень хорошо себя зарекомендовал пресс КД 2126.
КД 2126 — это однокривошипный станок простого действия с закрытой наклоняемой высотой и открытой механической регулировкой. Пресс является быстроходным и широко используется для следующих операций холодной штамповки металла:
- неглубокая вытяжка;
Кривошипный пресс КД 2126 эффективен при работе в одиночном, наладочном и автоматическом режимах. Технические характеристики позволяют применять станок в составе роботизированных комплексов. Процесс переналадки упрощён и механизирован, что обеспечивает максимальную безопасность обслуживающего персонала при минимальных трудозатратах.
КД 2126 оборудуется одноступенчатым односторонним приводом. Муфта монтируется в маховике и оснащается пневматическим включением. Ползун имеет уравновешиватели, а специальные предохранители защищают его от перегрузок.
Управление кривошипным прессом КД 2126 осуществляется посредством современной электропневматической панели с педалями и кнопками. В случае опасности включается блокировка. Чтобы заготовки не оставались на столе после вырубки, предусмотрен наклон. Благодаря ему обработанные детали скатываются на транспортёр или в тару под воздействием собственного веса.
Стоимость нового кривошипного пресса КД 2126 является довольно высокой, что делает экономически целесообразным приобретение станка, бывшего в употреблении. Оборудование отличается повышенной надёжностью и долговечностью, поэтому его технические и эксплуатационные характеристики остаются неизменными в течение долгого времени.
ao-dolina.com
| Наименование параметра | КД2126Е |
|---|---|
| Основные параметры | |
| Номинальное усилие пресса, кН (т) | 400 |
| Наибольший ход ползуна (штока), мм | 10..80 |
| Частота ходов ползуна непрерывных, 1/мин | 100 |
| Частота ходов ползуна одиночных от кнопки, 1/мин | 50 |
| Размеры стола, мм | 400 х 600 |
| Размеры отверстия в столе, мм | 200 х 300 |
| Диаметр отверстия в столе, мм | 250 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении — закрытая высота пресса, мм | 340 |
| Расстояние от оси штока до станины (вылет), мм | 220 |
| Величина регулировки расстояния между столом и ползуном, мм | 65 |
| Расстояние между стойками станины в свету, мм | 290 |
| Толщина подштамповой плиты, мм | 65 |
| Размеры нижней поверхности ползуна, мм | 285 х 350 |
| Максимальный ход выталкивателя в ползуне, мм | 60 |
| Высота стола над уровнем пола, мм | 835 |
| Тип муфты тормоза | УА3141 |
| Электрооборудование | |
| Количество электродвигателей | 1 |
| Электродвигатель главного привода, кВт | 4,7 |
| Габариты и масса пресса | |
| Габариты пресса (длина ширина высота), мм | 1270 х 1350 х 2420 |
| Масса пресса, кг | 3260 |
stankos.ru
Особенности конструкции кривошипных прессов
Кривошипный пресс марки КД 2126 служит для холодной штамповки листового и ленточного металла. С его помощью выполняют следующие операции:
- пробивка и прочие.
Оборудование данной модификации обладает высоким коэффициентом полезного действия. Его надёжность подтверждается результатами многолетнего применения. Станок отлично зарекомендовал себя в серийном, мелкосерийном и массовом производстве. Его технические характеристики, а также долговечность и безотказность делают целесообразным покупку даже б/у оборудования. Практическая ценность при этом не уменьшается, а срок окупаемости остаётся минимальным.
Особенности конструкции

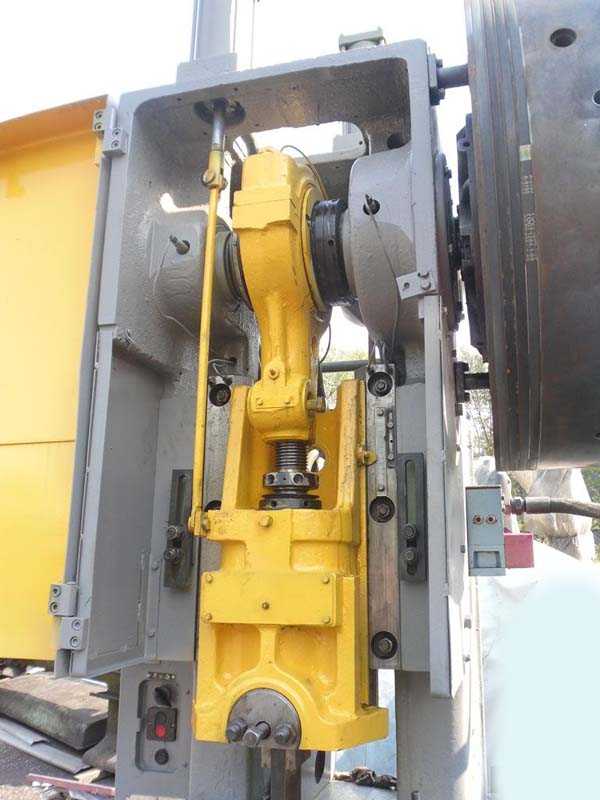

Важнейшим элементом кривошипного пресса КД 2126 является литая станина. Она имеет коробчатую форму и обладает высокой жёсткостью. Станок подвержен искусственному старению, что позволяет ликвидировать внутренние напряжения металла, неизбежно возникающие в процессе длительной эксплуатации. Также КД 2126 оснащается сбалансированной муфтой-тормозом, благодаря которой осуществляется остановка ползуна. Предохранитель защищает оборудование от перегрузок, расклинивающее устройство служит для вывода пресса из распора.
Кривошипный пресс КД 2126 может успешно функционировать в разных режимах работы. Ход может быть ручным, автоматическим и наладочным.
В чём разница между КД 2126 и КД 2128?
Обе модификации представляют собой идентичные конструкции одинакового принципа действия. При этом кривошипный пресс 2128 отличается:
- номинальным усилием;
- мощностью двигателя;
- ходом ползуна;
- габаритами станины;
- размерами стола, ползуна и другими параметрами.
Кривошипный пресс КД 2128 мощнее, чем КД 2126. Ещё большей производительностью обладают станки серий 2129-2135.
При выборе модели следует учитывать потребности конкретного производства. Большим плюсом станка (вне зависимости от его марки) является возможность установки дополнительного оборудования. Это могут быть:
- разматывающие и наматывающие устройства;
- пневматическая подушка;
- система сбора смазки;
- ножницы для резки отходов;
- устройство своевременной подачи материалов;
- пневматический сдуватель.
ao-dolina.com
| Наименование параметра | КД2126 |
|---|---|
| Основные параметры | |
| Номинальное усилие пресса, кН (т) | 400 |
| Наибольший ход ползуна (штока), мм | 10..80 |
| Частота ходов ползуна непрерывных, 1/мин | 100 |
| Частота ходов ползуна одиночных от кнопки, 1/мин | 50 |
| Размеры стола, мм | 400 х 600 |
| Размеры отверстия в столе, мм | 200 х 300 |
| Диаметр отверстия в столе, мм | 250 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении — закрытая высота пресса, мм | 340 |
| Расстояние от оси штока до станины (вылет), мм | 220 |
| Величина регулировки расстояния между столом и ползуном, мм | 65 |
| Расстояние между стойками станины в свету, мм | 290 |
| Толщина подштамповой плиты, мм | 65 |
| Размеры нижней поверхности ползуна, мм | 285 х 350 |
| Максимальный ход выталкивателя в ползуне, мм | 60 |
| Высота стола над уровнем пола, мм | 835 |
| Тип муфты тормоза | УА3141 |
| Электрооборудование | |
| Количество электродвигателей | 1 |
| Электродвигатель главного привода, кВт | 4,7 |
| Габариты и масса пресса | |
| Габариты пресса (длина ширина высота), мм | 1270 х 1350 х 2420 |
| Масса пресса, кг | 3260 |
stankos.ru
КД2130 Пресс однокривошипный простого действия открытый ненаклоняемый схемы, описание, характеристики
Сведения о производителе однокривошипного пресса КД2130
Производителем пресса однокривошипного является Воронежский завод КПО им. М.И. Калинина ВЗКПО.
Станки выпускаемые Воронежским заводом КПО им. М.И. Калинина ВЗКПО
Однокривошипный пресс простого действия. Общие сведения

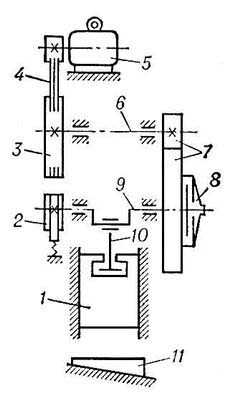

Кинематическая схема однокривошипного пресса:
- ползун
- тормоз
- маховик
- клиноремённая передача
- электродвигатель
- передаточный вал
- зубчатая передача
- муфта
- кривошипный вал
- шатун
- плита для крепления матрицы штампа
Кривошипный пресс — машина с кривошипно-шатунным механизмом, предназначенная для штамповки различных деталей.
Рабочей частью (инструментом) пресса является штамп, неподвижную часть которого крепят к столу, подвижную — к ползуну пресса. Ползун перемещается кривошипно-шатунным механизмом. За один оборот кривошипа шатун совершает полный ход, во время которого при движении ползуна вперёд происходит штамповка.
Усилие пресса создаётся за счёт крутящего момента, передаваемого кривошипному валу электроприводом. Привод однокривошипного пресса состоит из электродвигателя, маховика, муфты включения, тормоза и понижающей зубчатой передачи, от которой вращение передаётся кривошипному валу. Электродвигатель вращает маховик, за счёт силы инерции которого на кривошипном валу возникает крутящий момент. Пресс может работать в режиме одиночных ходов, т. е. с выключением муфты после каждого полного хода, или в автоматическом режиме, когда муфта включена постоянно.
Важнейшие характеристики пресса, определяющие его технологические возможности:
- размеры стола
- ход ползуна
- номинальное усилие
- число ходов ползуна в минуту в автоматическом режиме
Кривошипные прессы различных конструкций используют для объёмной и листовой штамповки.
По конструкции прессы имеют три основных исполнения:
- наклоняемые
- ненаклоняемые
- ненаклоняемые с передвижным столом и рогом для обработки деталей, имеющих большую закрытую высоту штампов, а также снабжаются специальным столом (рогом) для обработки деталей с замкнутым контуром.
Прессы наклоняемые позволяют использовать наклон станины для съема штампуемых изделий или удаления отходов под их собственным весом в просвет между стойками пресса.
Прессы с передвижным столом и рогом позволяют производить штамповку деталей, имеющих увеличенный размер по высоте, а также применять штампы различной высоты.
При замене стола рогом пресс может быть использован для обработки деталей с замкнутым контуром.
Конструкция наклоняемых и ненаклоняемых прессов с неподвижным столом предусматривает возможность установки механизмов автоматической подачи металла и пневматических подушек, а также встраивать их в автоматизированные поточные линии.
Обозначение кривошипных прессов
Значения первых двух цифр в обозначениях кривошипных прессов:
- К14 — пресс открытый (С — типа), однокривошипный, простого действия, одностоечный, с подвижным столом
- К21 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом
- К23 — пресс открытый (С — типа), однокривошипный, простого действия, двухстоечный, с неподвижным столом, наклоняемый
- К30, К31 — пресс открытый (С — типа), двухкривошипный, простого действия
- К25..К27 — пресс закрытый (Н — типа), однокривошипный, простого действия
- К55 — пресс закрытый (Н — типа), однокривошипный, двойного действия
- К35..К37 — пресс закрытый (Н — типа), двухкривошипный, простого действия
- К60..К65 — пресс закрытый (Н — типа), двухкривошипный, двойного действия
- К40..К45 — пресс закрытый (Н — типа), четырехкривошипный, простого действия
- К70..К75 — пресс закрытый (Н — типа), четырехкривошипный, двойного действия
- К19 — пресс дыропробивной
- К01 — пресс координатно-револьверный
- И13 — пресс листогибочный
За двумя первыми цифрами следуют еще две цифры, обозначающие номинальное усилие пресса, а затем буква, которая показывает его модификацию в группе прессов данного вида.
Значения основного параметра (номинальное усилие пресса) в обозначениях прессов:
Таблица 1. Обозначение основного параметра пресса
| Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН | Обозн. пресса | Усилие пресса, кН |
|---|---|---|---|---|---|---|---|
| 14 | 25 кН | 20 | 100 кН | 30 | 1000 кН | 40 | 10000 кН |
| 15 | 31,5 кН | 21 | 125 кН | 31 | 1250 кН | 41 | 12500 кН |
| 16 | 40 кН | 22 | 160 кН | 32 | 1600 кН | 42 | 16000 кН |
| 18 | 63 кН | 23 | 200 кН | 33 | 2000 кН | 43 | 20000 кН |
| 24 | 250 кН | 34 | 2500 кН | 44 | 25000 кН | ||
| 25 | 315 кН | 35 | 3150 кН | 45 | 31500 кН | ||
| 26 | 400 кН | 36 | 4000 кН | 46 | 40000 кН | ||
| 28 | 630 кН | 38 | 6300 кН | 48 | 63000 кН |
Пример обозначения механических прессов:
- КД1424, КД1426, КД1428 — прессы однокривошипные простого действия открытые двухстоечные ненаклоняемые с передвижным столом и рогом
- КД2120, КД2122, КД2126, КД2128 — прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом ненаклоняемые
- КД2320, КД2322, КД2324, КД2326, КД2328 — прессы однокривошипные простого действия открытые двухстоечные с неподвижным столом наклоняемые
- КД2122 — 160 кН, пресс однокривошипный открытый (С — типа), простого действия
- КД2124 — 250 кН, пресс однокривошипный открытый (С — типа), простого действия
- КД2126 — 400 кН, пресс однокривошипный открытый (С — типа), простого действия
- КД2128 — 630 кН, пресс однокривошипный открытый (С — типа), простого действия
- КД2130 — 1000 кН, пресс однокривошипный открытый (С — типа), простого действия
КД2130 пресс однокривошипный простого действия открытый ненаклоняемый. Назначение, область применения
Прессы однокривошипные простого действия открытые ненаклоняемые двухстоечные КД2130 предназначены для изготовления деталей операциями холодной листовой штамповки: гибкой, вырубкой, пробивкой, неглубокой вытяжкой и т.д., в том числе в составе автоматизированных комплексов.
Прессы применяются на предприятиях различных отраслей промышленности, в цехах и на участках холодной листовой штамповки. Находят широкое применение при любом типе производства: мелкосерийном, серийном, массовом.
Прессы предназначены для работы как на одиночных, так и на непрерывных ходах при оснащении их автоматическими подачами (роликовыми, валковыми, шиберными и др.).
Расчет усилий, необходимых для выполнения холодноштамповочных операций, рекомендуется производить, руководствуясь приведенной в паспорте пресса номограммой «усилие — ход» и справочниками по холодной листовой штамповке.
Величину допускаемых усилий на ползуне, в зависимости от угла поворота кривошипа, следует выбирать из графика допускаемых усилий на ползуне, помещенного в паспорте пресса.
Размеры штампуемого изделия на прессе определяются размерами штампового пространства, величиной хода ползуна и допускаемыми усилиями на ползуне.
Прессы оборудованные автоматическими подачами могут использоваться в автоматических и поточных линиях.
Станина прессов литая чугунная коробчатой формы, воспринимает все усилия, возникающие при штамповке.
Ползун, изготовленный из высокопрочного чугуна, коробчатой формы, с призматическими двусторонними направляющими. Левая направляющая регулируемая. Ползун снабжен предохранителем от перегрузки и клиновым устройством для выведения пресса из распора. Величина хода ползуна регулируемая. В механизм регулировки введено кулачковое зацепление для сокращения времени на переналадку. Для устранения влияния массы ползуна и верхней половины штампа на работу прессов, а также для предотвращения произвольного опускания ползуна в аварийных ситуациях предусмотрены пневматические уравновешиватели.
Межштамповое пространство регулируется.
Привод ползуна — от электродвигателя через клиноременную передачу, маховик с вмонтированной в него муфтой-тормозом, и эксцентриковый вал.
Муфта-тормоз — жесткосблокированная, многодисковая, фрикционная, с пневматическим включением; вмонтирована в маховик.
Электросхема блока управления выполнена бесконтактной и сдублированной. Предусмотрены контроль величины тормозного пути и управление системой смазки.
Электроблокировка и ограждения обеспечивают надежную работу и безопасное обслуживание прессов.
Особенности конструкции прессов К 2130
- Станина прессов отлита из чугуна
- Пресс КД2130В имеет неподвижный стол, отлитый заодно со станиной
- Пресс КД2130Б имеет стол регулируемый по высоте (от электродвигателя)
- Прессы имеют двухступенчатый привод с параллельным расположением валов перпендикулярно фронту пресса. Зубчатые колеса защищены специальным кожухом
- Жесткосблокированная муфта-тормоз с безасбестовыми фрикционными накладками
- Двуручное управление от кнопок, расположенных на стационарном или переносном пульте, а также от педали
- Ступенчатая регулировка хода ползуна с ручным переключением
- Ползун с четырьмя направляющими планками, снабжен пневматическим уравновешивателем
- Регулировка расстояния от стола до ползуна – храповым механизмом
- Предохранитель от перегрузки в ползуне – среземая шайба
- Механический выталкиватель в ползуне
- Система смазки – густая от ручного насоса (по запросу – электронасосом для густой смазки)
Пресс состоит из следующих основных узлов:
- станина
- привод
- муфта-тормоз
- вал эксцентриковый
- ползун
- уравновешиватель ползуна
- воздухораспределитель
Для привода рабочих органов пресса используется:
- очищенный сжатый воздух давлением не менее 0,5 МПа
- переменный трехфазный ток напряжением 380 В, частотой 50 Гц (по согласованию с заказчиком напряжение и частота тока могут быть изменены)
Габаритные размеры рабочего пространства пресса КД2130
Габаритные размеры рабочего пространства пресса КД2130
Общий вид однокривошипного пресса К2130
Фото однокривошипного пресса К2130
Общий вид однокривошипного пресса К2130
Фото однокривошипного пресса К2130
Общий вид однокривошипного пресса К2130
Фото однокривошипного пресса К2130
Режимы работы пресса К 2130
- Непрерывные ходы — включается обеими кнопками «Ход» — Разрешается пользоваться только при наличии автоматизации подачи заготовок в штамп и удалении деталей за пределы опасной зоны.
- Одиночные ходы — включается обеими кнопками «Ход» Разрешается пользоваться только при штамповке из штучных заготовок.
- Одиночные ходы – включается при нажатии педали. Разрешается производить штамповку из листа, полосы или крупногабаритных заготовок, которые, в процессе опускания ползуна, необходимо удерживать руками и только при наличии неподвижного ограждения штампового пространства.
- Ручной проворот — разрешается применять только при наладке штампов при отключенном двигателе, путем вращения маховика вручную, ползун можно опустить или поднять.
Штамповка штучных заготовок разрешается только при наличии защитного устройства, исключающего нахождение рук в опасной зоне в период опускания ползуна. Ползун останавливается одновременно с прекращением нажима на кнопки и педаль.

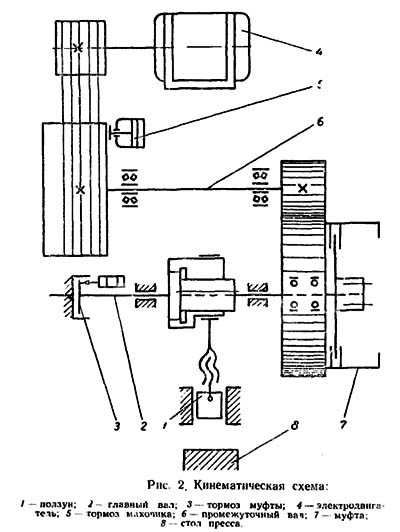

Кинематическая схема ненаклоняемого пресса КД2130
Кинематическая схема однокривошипного пресса КД2130
- ползун;
- вал главный эксцентриковый;
- тормоз муфты;
- электродвигатель;
- тормоз маховика;
- промежуточный вал;
- муфта;
- стол пресса;
КД2130 Пресс однокривошипный открытый ненаклоняемый простого действия. Видеоролик.
Технические характеристики пресса КД2130
| Наименование параметра | К2130Б | К2130В | КД2130 |
|---|---|---|---|
| Основные параметры | |||
| Номинальное усилие пресса, кН (т) | 1000 (100) | 1000 (100) | 1000 (100) |
| Наибольший ход ползуна (штока), мм | 10..130 | 10..130 | 10..130 |
| Частота ходов ползуна непрерывных, 1/мин | 100 | 72 | 72 |
| Частота ходов ползуна одиночных от кнопки, 1/мин | 45 | 45 | 45 |
| Размеры стола, мм | 850 х 560 | 850 х 560 | 850 х 560 |
| Размеры отверстия в столе, мм | 420 х 280 | 420 х 280 | 420 х 280 |
| Диаметр отверстия в столе, мм | 360 | 360 | 360 |
| Наибольшее расстояние между столом и ползуном в его нижнем положении — закрытая высота пресса, мм | 280..560 | 400 | 390 |
| Расстояние от оси штока до станины (вылет), мм | 320 | 320 | 320 |
| Величина регулировки расстояния между столом и ползуном, мм | 100 | 100 | 100 |
| Расстояние между стойками станины в свету, мм | — | 400 | 400 |
| Расстояние между подштамповой плитой и ползуном при максимальном ходе в НМТ при верхнем регулировании ползуна, мм | — | 300 | 300 |
| Толщина подштамповой плиты, мм | 100 | 100 | 100 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при непрерывных ходах (Расстояние недохода ползуна до НМТ), мм | 2,5 | 2,5 | 2,5 |
| Величина рабочего хода ползуна до крайнего нижнего положения, на котором пресс развивает номинальное усилие при одиночных ходах (Расстояние недохода ползуна до НМТ), мм | 5,0 | 5,0 | 5,0 |
| Высота стола над уровнем пола, мм | 700 | 700 | 700 |
| Наибольший ход выталкивателя в ползуне, мм | 40 | 40 | 40 |
| Давление воздуха в сети пресса, минимальное-максимальное, МП | 0,45..1,0 | 0,45..1,0 | 0,45..1,0 |
| Расход сжатого воздуха (в режиме одиночный ход), литр/цикл | 4,5 | 4,5 | 4,5 |
| Технологическая работа, при непрерывных ходах, Дж | 2200 | 2200 | 2200 |
| Технологическая работа, при одиночных ходах, Дж | 4500 | 4500 | 4500 |
| Электрооборудование | |||
| Количество электродвигателей | 2 | 2 | 2 |
| Электродвигатель главного привода, кВт | 11,8 | 11,8 | 11,8 |
| Электродвигатель гидронасоса выталкивателя, кВт | — | — | |
| Габариты и масса пресса | |||
| Габариты пресса (длина ширина высота), мм | 1555 х 1850 х 2935 | 1555 х 1850 х 2725 | 1810 х 1860 х 2980 |
| Масса пресса, кг | 9500 | 6800 | 7800 |
Связанные ссылки. Дополнительная информация
Каталог справочник однокривошипных прессов
Каталог справочник механических прессов
Паспорта и схемы к однокривошипным прессам и кузнечно-прессовому оборудованию
Справочник деревообрабатывающих станков
Справочник КПО
Купить каталог, справочник, базу данных: Прайс-лист информационных изданий
stanki-katalog.ru
