Обслуживание пресса К25041
Особенности обслуживания и ремонта пресса для пакетирования макулатуры на примере пресса К25041.
Прессы для пакетирования макулатуры типа К25041 зарекомендовали себя как долговечные и надежные устройства. Эти механизмы выпускались различными предприятиями России и Украины(Одесса). Успешно влилось в эту компанию предприятие изготовитель прессов К25041 — ООО»Уралгидромех» г.Орск Оренбургской области. Это же предприятие проводит обслуживание и ремонт прессов типа К25041 и накопило некоторый опыт. Новый пресс может иметься на складе, либо придется подождать готовность до двух месяцев.
Сайт предприятия http://uralgm.com ,электронная почта Email:
Этот e-mail адрес защищен от спам-ботов, для его просмотра у Вас должен быть включен Javascript
Актуальным в последнее время становится и предварительное прессование металлической стружки для компактной транспортировки к месту переработки.
Усилия на подобных макулатурных прессах позволяют сжимать и металлическую стружку, если мириться некоторыми неудобствами подачи стружки и ее последующего извлечения и погрузки.
Устройство пресса является достаточно простым по своим конструктивным особенностям , что позволяет предприятиям, занимающимся заготовкой и прессованием ТБО(твердых бытовых отходов, бытового мусора) не прилагать серьезных усилий и не тратить много времени на их содержание. Однако любое оборудование, содержащее гидравлику через некоторое время начинает напоминать о себе различными неисправностями. Поэтому для обеспечения надежной бесперебойной работы, прессы типа К25041 требуют к себе определённого внимания слесаря-гидравлика, хорошо знающего тонкости работы гидравлических механизмов .
Гидравлические прессы для пакетирования макулатуры условно можно разделить на три основные составляющие части: механическую , гидравлическую и электрическую. Исходя из этого техническая служба в ООО»Уралгидромех» г.Орск, состоит из трех групп специалистов.
К механической части относится станина – металлическая конструкция, выполненная из конструкционной стали, включающая в себя несущие элементы, образующие пору станка и другие элементы формирующие проем для укладки ТБО(твердых бытовых отходов). На станине также закрепляются запирающие элементы рабочей зоны – дверцы и др., а также поперечная силовая траверса, на которой устанавливаются рабочие гидроцилиндры. Исходя из вышесказанного, техническое обслуживание механической части сводится к периодическому ежедневному осмотру металлических конструкции пресса на предмет выявления каких либо механических повреждений: трещин, изменений геометрических форм и износа элементов подвижных соединений (шарниров, осей и др.). Своевременное выявление дефектов позволяет быстро и без особых затрат устранить дефекты и снизить время на простой оборудования в ремонте.
Гидравлическая часть прессов для пакетирования не является сложной, но как все гидравлические схемы включает в себя: емкость – бак для гидравлической жидкости(в нашем случае рабочей жидкостью служит масло- индустриальное 20), насос с электродвигателем, регулирующая, контрольная и направляющая аппаратура, фильтр тонкой очистки, трубопровод, манометр, реле давления и исполнительный механизм – гидроцилиндры, с закрепленной на них подвижной траверсой. При покупке пресса обращайте внимание, чтобы в запасных частях на пресс присутствовали ремкомплекты к гидроцилиндрам.
К техническому обслуживанию гидравлики относятся: периодические осмотры оборудования, своевременная замена масла и фильтрующих элементов, промывка гидроаппаратуры.
Осмотр гидробака включает в себя проверку емкости на наличие утечек в сварных швах, пробках и соединениях. Затем проводится очистка от возникших отложений и загрязнений. При замене масла требуется обязательная промывка бака от продуктов окисления масла и дргих загрязнений, остающихся от эксплуатации. Для этого применяются специальные очищающие жидкости либо с помощью уайт-спирита, керосина или бензина.
Обслуживание насоса с электродвигателем включает в себя внешний осмотр и периодическую очистку от грязи. В процессе работы необходимо обращать внимание на посторонние шумы, возникающие при работе двигателя на предмет выявления дефектов двигателя, насоса или упругой соединительной муфты. Замена масла, при наличии всасывающего фильтра, делает обязательной операцию его промывки или замены.
Шестеренные насосы применяемые в конструкции пресса при неисправности заменяются новыми. Ремонт насоса, большей частью является экономически невыгодным и сопоставим со стоимостью нового насоса.Иногда для увеличения производительности пресса можно заменить насос НШ10 применяемый в большинстве из них на насос НШ16.
К регулирующей и направляющей аппаратуре для данных прессов относится следующее оборудование. Гидрораспределитель с ручным приводом и предохранительный клапан, который служит для регулировки давления в системе и предохранения системы от повышенного давления. Их обслуживание сводится к периодической очистке от грязи. При возникновении неисправности распределителя или предохранительного клапана их ремонт, как правило, требует полной разборки, промывки, возможно притирки иглы клапана, устранения рисок и задиров на золотнике гидрораспределителя. Затем окончательная сборка. При всей кажущейся простоте данной операции, для её проведения требуется определенный навык , опыт и внимание, поэтому проводить её собственными неквалифицированными кадрами не рекомендуется. Перечисленные элементы легко устанавливаются в неправильное положение, в котором они запирают проток рабочей жидкости и пресс после пуска мгновенно остановится.
Техническое обслуживание трубопроводов сводится к постоянному контролю соединений на предмет утечек и при необходимости их подтяжка. При обнаружении трещин на металлических трубопроводах, требуется их демонтаж и при возможности, проведение сварочных работ специалистом высокой квалификации или его замена. В случае, если на станке применяются рукава высокого давления (шланги), следует обращать внимание на возможные вспучивания оплетки и при их возникновении рукав заменять. Следует помнить, что гидросистема пресса настраивается на высокое давление (до 150 бар) и несоблюдение требований безопасности при его работе может привести к серьёзным повреждениям оборудования и травмам персонала.
Обслуживание манометров заключается в визуальной проверке его состояния. Эксплуатация манометров запрещена в случае, если повреждено стекло, стрелка при отсутствии давления стоит не на нуле, поврежден корпус или имеются утечки в соединении, установлен манометр с максимальным показателем меньше чем номинальное давление в системе или максимальное давление развиваемое насосом.
Реле давления служит для отключения электродвигателя привода насоса в случае превышения давления в системе от максимально допустимого. Современные реле давления достаточно надежны в работе и их техническое обслуживание сводится к проверке качества контактных соединений в электрической части и проверка работоспособности после замены масла или ремонта гидравлического оборудования.
Гидроцилиндры крепятся на поперечной траверсе и их техническое обслуживание предполагает проверку крепления к траверсе, наличие утечек и состояние подвижной траверсы. В процессе эксплуатации в гидроцилиндрах происходит износ трущихся уплотнительных элементов: уплотнительные манжеты поршня, уплотнение штока и износ направляющих втулок поршня. Это может привести к повышению утечек через уплотнение штока или к снижению усилия прессования при износе манжет поршня. Для определения неисправности и способа её устранения требуется наличие квалифицированной ремонтной службы или ремонт цилиндров в специализированной организации.
Электрическая схема пресса не представляет сложности для электрика средней квалификации и в процессе эксплуатации требуется лишь своевременная проверка состояния контактов автоматов и подтяжка соединений проводов.
Таким образом, соблюдение общепринятых технических требований предъявляемых к оборудованию пресса типа К25041 и выполнение требований предъявляемых инструкцией по эксплуатации на пресс позволяют эксплуатировать пресс по пакетированию ТБО без лишних материальных затрат и значительных не запланированных простоев.
Имеем на складе все комплектующие необходимые для ремонта прессов типа К25041.
uralgm.com
Восстановление гидравлики пресса К25041 — Гидравлика и гидропривод
Всем привет!
Разобрал так: приварил к трубе ухо со второй стороны, взял еще один домкрат, и стукнул концом штока об стену 🙂 В общем 4 тонны + вибрация.
А теперь помогайте пожалуйста, а то опыта нет в этом.
1. От чего так пострадали манжеты?
2. манжеты, как я понимаю, по ГОСТ 14896-84? Если так, то искать такие же или что-то из современного?
Открыл сайт геннлих и глаза разбежались. На сиал джет это на заказ? как то не понятно.
3. Фторопластовые кольца для центровки поршня? если да, то почему потерто бронзовое кольцо посредине поршня?
манжеты 65*80*10; фторопласт 66*81*5снаружи, 4 внутри кольца.
4. штоковое уплотнение: шевронное кн-50*70; м 50*70-2 ОВЗ КПА — 4колечка; КО 50*70. Общая высота 30 мм.
жду помощи, Заранее Спасибо!
www.chipmaker.ru
1 | Паспорт 100-400 2Э (Усилие 100т) Гидравлический вулканизационный пресс |
2 | Паспорт 160-400 2Э (Усилие 160т) Пресс гидравлический вулканизационный (Кузнецк) |
3 | Паспорт 250-600 2Э (Усилие 250т) Пресс гидравлический вулканизационный (Тамбов) |
4 | Паспорт 250-600 4Э (Усилие 250т) Пресс гидравлический вулканизационный (Тамбов) |
5 | Паспорт C-12 Пресс пакетировочный – гидравлический (RIKO, Югославия) |
6 | Паспорт C-26 Пакетировочный гидравлический пресс (RIKO, Югославия) |
7 | Паспорт PH-M100e (Усилие 100т) Гидравлический пресс для пластмассовых изделий (Польша) |
8 | Паспорт PH-M100h (Усилие 100т) Гидравлический пресс (Польша) |
9 | Паспорт PH-M160c (Усилие 160т) Гидравлический пресс (Польша) |
10 | Паспорт PH-M250c (Усилие 250т) Гидравлический пресс (Польша) |
11 | Паспорт PYE10 (Усилие 10т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
12 | Паспорт PYE100 (Усилие 100т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
13 | Паспорт PYE100S1 (Усилие 100т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
14 | Паспорт PYE10S1 (Усилие 10т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
15 | Паспорт PYE160 (Усилие 160т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
16 | Паспорт PYE160S1 (Усилие 160т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
17 | Паспорт PYE25 (Усилие 25т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
18 | Паспорт PYE250 (Усилие 250т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
19 | Паспорт PYE250S1 (Усилие 250т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
20 | Паспорт PYE25S1 (Усилие 25т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
21 | Паспорт PYE40 (Усилие 40т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
22 | Паспорт PYE40S1 (Усилие 40т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
23 | Паспорт PYE63 (Усилие 63т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
24 | Паспорт PYE63S1 (Усилие 63т) Пресс гидравлический одностоечный (Erfurt, ФРГ) |
25 | Паспорт БА1330 (Усилие 100 тонн) Пресс гидравлический для пакетирования легковесных стальных отходов и лома (Азов) |
26 | Паспорт Д2424 (Усилие 25т) Пресс гидравлический для прессования изделий из пластмасс (Оренбург) |
27 | Паспорт Д2428 (Усилие 63т) Пресс гидравлический для пластмасс (Тамбов) |
28 | Паспорт Д2430Б (Усилие 100т) Пресс гидравлический |
29 | Паспорт Д2434А (Усилие 250т) Гидравлический пресс для прессования изделий из пластмасс (Оренбург) |
30 | Паспорт ДА2238 (Усилие 630т) Гидравлический пресс для пластмасс (Рязань) |
31 | Паспорт ДБ2424 (Усилие 25т) Гидравлический пресс (Оренбург) |
32 | Паспорт ДБ2424А (Усилие 25т) Гидравлический пресс (Оренбург) |
33 | Паспорт ДБ2426 (Усилие 40т) Гидравлический пресс (Оренбург) |
34 | Паспорт ДБ2426А (Усилие 40т) Гидравлический пресс (Оренбург) |
35 | Паспорт ДБ2430 (Усилие 100т) Гидравлический пресс-полуавтомат (Оренбург) |
36 | Паспорт ДБ2430А (Усилие 100т) Гидравлический пресс-полуавтомат ускоренного прессования (Оренбург) |
37 | Паспорт ДБ2432 (Усилие 160т) Гидравлический пресс-полуавтомат (Оренбург) |
38 | Паспорт ДБ2432А (Усилие 160т) Гидравлический пресс-полуавтомат ускоренного прессования (Оренбург) |
39 | Паспорт ДВ2428 (Усилие 63т) Гидравлический пресс (Оренбург) |
40 | Паспорт ДВ2428А (Усилие 63т) Гидравлический пресс-полуавтомат ускоренного прессования (Оренбург) |
41 | Паспорт ДГ2428 (Усилие 63т) Пресс гидравлический для пластмасс (Оренбург) |
42 | Паспорт ДГ2428А (Усилие 63т) Пресс гидравлический для пластмасс (Оренбург) |
43 | Паспорт ДГ2430 (Усилие 100т) Пресс гидравлический для пластмасс (Оренбург) |
44 | Паспорт ДГ2430А (Усилие 100т) Пресс гидравлический для пластмасс (Оренбург) |
45 | Паспорт ДГ2432 (Усилие 160т) Пресс гидравлический для пластмасс (Оренбург) |
46 | Паспорт ДГ2432А (Усилие 160т) Пресс гидравлический для пластмасс (Оренбург) |
47 | Паспорт ДГ2434 (Усилие 250т) Пресс гидравлический для пластмасс (Оренбург) |
48 | Паспорт ДГ2434А (Усилие 250т) Пресс гидравлический для пластмасс (Оренбург) |
49 | Паспорт ДГ2436 (Усилие 400т) Пресс гидравлический для пластмасс (Оренбург) |
50 | Паспорт ДГ2436А (Усилие 400т) Пресс гидравлический для пластмасс (Оренбург) |
51 | Паспорт К25.041 Пресс гидравлический пакетировочный (Одесса) |
52 | Паспорт ОКС1671М (Усилие 40т) Пресс монтажно-запрессовочный гидравлический двухстоечный |
53 | Паспорт П411А (Усилие 10т) Пресс гидравлический правильно-запрессовочный (Оренбург) |
54 | Паспорт П414 (Усилие 40т) Гидравлический правильно-запрессовочный пресс (Оренбург) |
55 | Паспорт П459 (Усилие 630т) Гидравлический пресс для пластмасс (Рязань) |
56 | Паспорт П474А (Усилие 100т) Пресс гидравлический для пластмасс |
57 | Паспорт П479 (Усилие 400т) Пресс гидравлический для прессования изделий из пластмасс (Оренбург) |
58 | Паспорт П483 (Усилие 63т) Пресс гидравлический для прессования изделий из пластмасс (Оренбург) |
59 | Паспорт П6320 (Усилие 10т) Пресс гидравлический одностоечный (Оренбург) |
60 | Паспорт П6324 (Усилие 25т) Пресс гидравлический одностоечный (Тамбов) |
61 | Паспорт П6326 (Усилие 40т) Гидравлический одностоечный пресс с индивидуальным приводом (Оренбург) |
62 | Паспорт П6328 (Усилие 63т) Пресс гидравлический одностоечный (Оренбург) |
63 | Паспорт П6330 (Усилие 100т) Пресс гидравлический одностоечный с индивидуальным приводом |
64 | Паспорт П6334А (Усилие 250т) Гидравлический одностоечный пресс (Оренбург) |
65 | Паспорт П7636 (Усилие 400т) Пресс гидравлический для холодного выдавливания рельефных полостей |
66 | Паспорт П7640 (Усилие 1000т) Пресс гидравлический для холодного выдавливания рельефных полостей |
67 | Паспорт П7644 (Усилие 2500т) Пресс гидравлический для холодного выдавливания рельефных полостей |
68 | Паспорт П993 (Усилие 200т) Гидравлический специальный пресс для запрессовки кольцевых заготовок (Оренбург) |
69 | Паспорт ПА413 (Усилие 25т) Гидравлический правильно-запрессовочный пресс (Оренбург) |
70 | Паспорт ПА415 (Усилие 63т) Гидравлический правильно-запрессовочный пресс (Оренбург) |
71 | Паспорт ПБ478 (Усилие 250т) Пресс гидравлический для пластмасс (Оренбург) |
72 | Паспорт ПВ474 (Усилие 100т) Пресс гидравлический (Оренбург) |
73 | Паспорт ПД476 (Усилие 160т) Пресс гидравлический для прессования изделий из пластмасс (Оренбург) |
74 | Паспорт ПО930М (Усилие 100т) Пресс специальный гидравлический (Тамбов) |
75 | Паспорт СГУ.00.000 Гидравлическая специальная установка |
prompasport.ru
Паспорт К25.041 Пресс гидравлический пакетировочный (Одесса)
Наименование издания: Руководство по эксплуатации пакетировочного пресса (К25.041.000.001 РЭ)
Выпуск издания: Одесское производственное объединение «Прессмаш»
Год выпуска издания: 1986
Кол-во книг (папок): 1
Кол-во страниц: 60
Стоимость: Договорная
Описание: Полный комплект документации
Руководство по эксплуатации пакетировочного пресса (К25.041.000.001 РЭ)
Содержание:
1. Техническое описание
— Общий вид пакетировочного гидравлического пресса чертёж
Назначение и область применения
Состав пресса
Устройство пресса и его составных частей
— Пульт управления чертёж
— Камера чертёж
— Поперечина чертёж
— Ползун чертёж
Электрооборудование пресса
— Схема электрическая принципиальная пакетировочного пресса
— Схема электрическая соединений пакетировочного пресса
Гидрооборудование пресса
— Установка насосная чертёж
— Крышка с гидроаппаратурой чертёж
— Схема гидравлическая принципиальная пакетировочного пресса
Смазка пресса
— Точки смазки пресса пакетировочного
— Защитное устройство и блокировки
Работа пресса
2. Инструкция по эксплуатации
Требования безопасности
— Порядок транспортировки пакетировочного пресса
Порядок установки
— Установочный чертёж пресса для пакетирования
Особенности сборки и разборки пресса
3. Паспорт пресса
Общие сведения
Основные технические данные и характеристики пресса
Сведения о ремонте
Сведения об изменениях в прессе
Комплект поставки
Свидетельство о приёмке
Свидетельство о консервации
Свидетельство об упаковке
Гарантии
Материалы по запасным и быстроизнашиваемым деталям
— Схема расположения подшипников
www.vlos.name
Паспорт C-26 Пакетировочный гидравлический пресс (RIKO, Югославия)
Наименование издания:
Книга 1: Инструкция по эксплуатации, испытанию и обслуживанию — 148 Страниц
Книга 2: Чертежи запасных частей и быстроизнашиваемых деталей пресса — 111 Страниц
Выпуск издания: Югославия
Год выпуска издания: 1988
Кол-во книг (папок): 2
Кол-во страниц: 259
Стоимость: Договорная
Описание: Полный комплект документации
Книга 1: Инструкция по эксплуатации, испытанию и облуживанию
Содержание:
1. Пресс пакетировочный
2. Техническая документация
Перечень комплекта пресса
Перемещение, фундамент и сборка пресса
— Схема транспортировки пресса
— План фундамента пресса чертёж
— Схема расположения элементов управления на прессе
— Фундаментный чертёж пресса
— Фундаментный чертёж кабина
— Сборка защиты чертёж
Инструкция по эксплуатации пресса
Каталог запчастей
Чертежи изнашивающихся деталей
3. Паспорт пакетировочного пресса
— Общий вид пресса и его габариты чертёж
Назначение и применение пресса
Общие указания
Пробный пуск пресса
Размещение и работа элементов управления
Основные характеристики пакетировочного пресса
Элементы привода
Гидравлические цилиндры пресса
Краткое описание и инструкция по эксплуатации пресса
Электрооборудование и гидравлическое оборудование пресса с описанием их обслуживания
Смазка пресса
Специальные примечания и инструкции
Подробное описание работы электрогидравлической схемы
— Схема гидравлическая пресса
4. Электрооборудование пресса
— Электропроводка пресса (Схема электрическая принципиальная)
— Схема электрическая соединений электромагнитных клапанов
— Схема электрическая соединений автоматики давления
— Схема электрическая автоматики аварийной сигнализации
— Схема электрическая соединений реле
— Схема электрическая электрошкаф автоматики клеммы
— Диаграмма времени чертёж
— Схема расположения реле автоматики
— Диаграмма времени перегрузки чертёж
— Схема электропроводки пресса. Расположение элементов
— Общий вид пульта управления пресса чертёж
— Схема электрическая управления электрической мощностью
— Схема расположения элементов
— Схема электрическая соединений. Силовой шкаф
— Распределительный шкаф чертёж
— Соединитель чертёж
Книга 2: Чертежи запасных частей и быстроизнашиваемых деталей пресса
— Поршень чертёж
— Поршень для бокового прессования чертёж
— Опора чертёж
— Гидравлический агрегат чертёж
— Корпус подставки чертёж
— Суппорт насоса чертёж
— Насос линде чертёж
— Регулятор чертёж
— Пружинная муфта чертёж
— Реле давления чертёж
— Схема гидравлическая пресса (Гидропроводка)
— Клапанный блок чертёж
— Невозвратный клапан чертёж
— Предохранительный клапан чертёж
— Разгрузочный клапан чертёж
— Золотник чертёж
— Распределитель чертёж
— Цилиндр крышки чертёж
— Цилиндр бокового прессования чертёж
— Цилиндр главного прессования чертёж
— Цилиндр дверцы чертёж
— Цилиндр блокировки чертёж
— Двойной блокировочный клапан чертёж
— Безвозвратный клапан чертёж
— Несущая конструкция электрошкафа чертёж
Чертежи быстроизнашиваемых деталей пресса
— Ось чертёж
— Поперечная балка чертёж
— Покрытие днища чертёж
— Обшивка днища чертёж
— Обшивка чертёж
— Обшивка стенки чертёж
— Обшивка выхода чертёж
— Втулка чертёж
— Головка оси чертёж
— Гайка чертёж
— Блокировка замка крышки чертёж
— Палец чертёж
— Связь чертёж
— Двойной фланец чертёж
— Зуб чертёж
— Ограничитель чертёж
— Ведущая рейка чертёж
— Облицовка чертёж
— Нож крышки чертёж
— Нож корыта чертёж
— Подкладочная плита чертёж
prompasport.ru
Паспорт на гидравлический пакетировочный пресс К25.041 / Гидравлические прессы / Stanok-online.ru
Печать документации: Одесское производственное объединение «Прессмаш»
Год печати документации: 1986
Количество папок: 1
Количество страниц, листов: 60
Узнать стоимость документации
Паспорт и документация к данной модели пресса находится в нашем архиве, в электронном виде. В комплект документации входит, по разделам, согласно содержания:
Руководство по эксплуатации пакетировочного пресса
Содержание:
1. Техническое описание
Назначение и область применения
Состав пресса
Устройство пресса и его составных частей
Электрооборудование пресса
Гидрооборудование пресса
Смазка пресса
Работа пресса
2. Инструкция по эксплуатации
Требования безопасности
Порядок установки
Особенности сборки и разборки пресса
3. Паспорт пресса
Общие сведения
Основные технические данные и характеристики пресса
Сведения о ремонте
Сведения об изменениях в прессе
Комплект поставки
Свидетельство о приёмке
Свидетельство о консервации
Свидетельство об упаковке
Гарантии
Материалы по запасным и быстроизнашиваемым деталям
Чертежи и схемы пресса
— Общий вид пакетировочного гидравлического пресса чертёж
— Пульт управления чертёж
— Камера чертёж
— Поперечина чертёж
— Ползун чертёж
— Цилиндр чертёж
— Схема электрическая принципиальная пакетировочного пресса
— Схема электрическая соединений пакетировочного пресса
— Установка насосная чертёж
— Крышка с гидроаппаратурой чертёж
— Схема гидравлическая принципиальная пакетировочного пресса
— Точки смазки пресса пакетировочного
— Защитное устройство и блокировки
— Порядок транспортировки пакетировочного пресса
— Установочный чертёж пресса для пакетирования
— Схема расположения подшипников
Краткое описание пресса:
Пресс гидравлический пакетировочный модели К25.041 предназначен для пакетирования макулатуры бумажной и картонной по ГОСТ. Пресс может быть использован для пакетирования других неметаллических материалов в пределах своей технической характеристики. Для возможности работы пресса при температурах ниже 0 градусов и до минус 5 градусов в гидросистеме пресса использовать масло марки ВГМЗ. Камера пресса представляет собой сварную конструкцию коробчатого сечения, расширяющуюся от задней стенки к двери. По бокам камеры расположены силовые стойки для крепления оси поворота и фиксатора поперечины в рабочем положении. С лицевой же стороны камера закрывается дверью, вращающейся на петлях и запирающейся двумя замками.
stanok-online.ru
Пресс гидравлический П6324Б — Всё для чайников
Пресс гидравлический П6324Б
- Подробности
- Категория: Пресса, ножницы и молоты

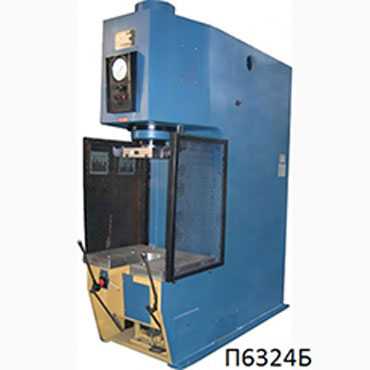

Пресс гидравлический одностоечный усилием 250 кН модели П6324Б относятся к универсальному оборудованию и предназначен для заоресоовки-выпрессовки, прошивки, калибровки, гибки. При установке правильного стола пресс может быть использован для правки.
Пресс не предназначен для выполнения разделительных оперший типа вырубки, обрезки, а также горячештамповочных работ.
По условиям эксплуатации пресс должен использоваться в помещениях с искусственно регулируемыми климатическими условиями. Климатическое исполнение УХЛ, категория^ по ГОСТ 1515069.
Рабочая жидкость — чистое минеральное масло о вязкостью 20…40 оСт при температуре масла 288 К (+ 15°С)…323 К (+50°С), очищенное от частиц размером более 10 мкм. Рекомендуемые марки масел указаны в руководстве по эксплуатация насоса.
Категория условий хранения 9 по ГОСТ 15150-69
Скачать документацию
Рабочий цилиндр

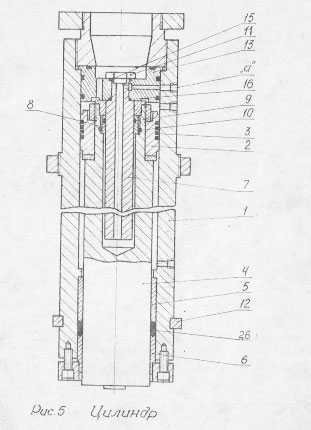

Рабочий цилиндр представляет собой конструкцию поршневого типа, со встроенным в шток плунжером ускоренного хода. Состоит из стального цилиндра 1, чугунного порция 2 с поршневыми кольцами 3.
Поршень насажен на стальной шток 4, который направляется чугунными втулками 5 и 6. В шток цилиндра встроен плунжер ускоренного хода , который направляется чугунной втулкой 8, уплотняемой кольцами 9 и 10. Штоковая полость уплотняется резиновыми манжетами 26.
Конструкция цилиндра позволяет заводить его при сборке пресса сверху станины, для чего нижний опорный бурт выполнен в виде врезных полуколец 12.
Для подвода жидкости в поршневую и штоковую полости цилиндра имеются резьбовые отверстия, к которым подсоединяются трубы от гидроагрегата. Подвод жидкости в полость цилиндра ускоренного хода производится через резьбовое отверстие «а» в цилиндре.
Плунжер 7 ускоренного хода крепится к крыта 13 цилиндра пробкой 11 и уплотняется резиновым кольцом 15.
Управление

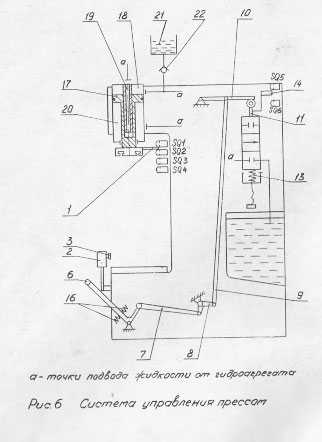

На ползуне пресса закреплен кронштейн с флажком-экраном 1 который взаимодействует с конечными выключателями SQ1, SQ2, SQ3, SQ4. На передних пультах управления 2 установлены кнопки 3. Рукоятки ручного управления 6 через тягу 7, рычи г 8, тягу 9 присоединяется к шарнирно закрепленной на станине планке 10, которая входит в прорезь хвостика золотника 11 дросселя. Дроссель крепится к станине болтами конец золотника подпружинен регулируемой пружиной 13. На золотнике 11 закреплен кронштейн с флажком 14, который взаимодействует с конечными выключателями SQ5, SQ6. Упоры 16 ограничивают ход рукоятки б.
На станине пресса эакреплен цилиндр 17 с полостью 18, фиксирующей полостью 19 и штоковой полостью 20. Совместно с системой управления работает также бак наполнения 21, клапан наполнения 22 и гидроагрегат .

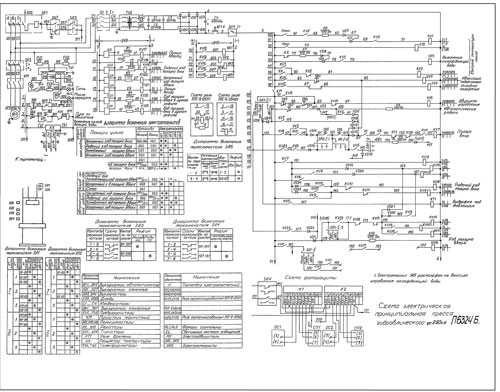

Электрическая схема
Скачать документацию
forkettle.ru
