Изготовление гидравлического пресса своими руками: чертежи, фото, видео

При выполнении различных работ в домашней мастерской нередко возникает необходимость воздействия на обрабатываемые детали методом прессования. О том, как сделать гидравлический пресс своими руками для выполнения таких операций, мы и поговорим в данной статье.

Самодельный гидравлический пресс

Устройство и функции гидравлического пресса

Гидравлический пресс – это такое оборудование, которое специально предназначено для обработки деталей и заготовок путем воздействия на них высоким давлением. Работает такой пресс за счет давления жидкости, воздействующей на элементы его конструкции.

Конструкция большинства гидравлических прессов предусматривает вертикальное расположение рабочего цилиндра, но есть и модели, в которых он расположен горизонтально. Различные модели прессов могут создавать рабочие усилия в диапазоне от нескольких десятков до нескольких тысяч тонн.

Вариант исполнения гидравлического пресса заводского производства

Принцип действия гидравлического пресса основан на законе Паскаля, известном нам из школьного курса физики. Конструкцию пресса составляют две рабочих камеры разного размера или, как их еще называют, цилиндры. Принцип работы гидравлического пресса, если описать его несколькими словами, заключается в следующем.

В меньшем из его цилиндров создается высокое давление рабочей жидкости, которая по соединительному каналу подается в камеру большего диаметра и воздействует на поршень, соединенный с рабочим инструментом. Последний и оказывает давление на обрабатываемую деталь, которая располагается на жесткой опоре во избежание ее перемещения под его действием. В качестве рабочей жидкости во всех гидравлических прессах используются специальные масла.

Принцип работы гидравлического пресса

Наиболее широкое применение гидравлические прессы нашли при выполнении таких операций над металлическими деталями, как штамповка, ковка, правка, гибка, выдавливание труб и других профилей. Кроме того, при помощи таких прессов выполняется брикетирование, пакетирование и прессование различных материалов (как правило, для этих целей используется мини-пресс).

Устройство гидравлического пресса позволяет активно использовать его как на предприятиях по производству изделий из резины, пластика и древесины, так и в других областях. Разнообразие функций и сфер применения этого оборудования определяют существование его различных модификаций. Например, в продаже можно найти пресс гидравлический настольный, мини-пресс, пресс гидравлический напольный, пресс гидравлический ручной, прессы с манометром и без.

Варианты использования в домашних условиях

Применение гидравлического пресса в гараже или домашней мастерской достаточно распространено. Использовать такой пресс, отличающийся небольшими размерами, можно как при ремонте автомобиля, так и для выполнения работ другого характера.

В частности, с помощью такого компактного оборудования можно выполнить выпрессовку подшипников или сайлентблоков, а также запрессовать на их место новые детали. Помимо автомобильного ремонта, гидравлический пресс можно использовать для гибки металлических деталей, создания требуемого давления при склеивании поверхностей, брикетирования отходов, для выдавливания масла и жидкости. Заводское оборудование подобного назначения (даже ручной гидравлический пресс) стоит немалых денег, и приобрести его могут не все желающие. Между тем, можно сделать такой пресс своими руками, затратив средства только на приобретение необходимых материалов.

Использование пресса в качестве соковыжималки

Что примечательно, конструкция изготовленного дома гидравлического пресса сразу может быть адаптирована для решения определенной задачи с конкретной деталью или заготовкой. Сделанный своими руками пресс не займет много места, для его размещения будет достаточно выделить немного места в мастерской или гараже. Подробная инструкция о том, как сделать гидравлический пресс, приведена ниже. В конце статьи также размещено видео на эту тему.

Конструкция домашнего пресса

Гидравлические прессы, сделанные своими руками, не должны обладать слишком уж выдающимися техническими характеристиками, вполне достаточно, чтобы они развивали усилие в 10–20 тонн. Этот параметр самодельного гидравлического пресса зависит от того, какие действия вы соберетесь с его помощью совершать.

Один из самых распространенных и простых вариантов самодельного пресса

Существует ряд других параметров, которым соответствуют не только промышленные, но и самодельные бытовые гидравлические прессы:

  • размеры;
  • масса оборудования;
  • ход поршня;
  • наличие в конструкции пресса манометра;
  • характеристики используемой станины.

В самодельных прессах давление в рабочем цилиндре обычно создается при помощи ручного гидравлического насоса, который может быть как встроенным в конструкцию такого устройства, так и расположенным отдельно от него. Такая конструктивная особенность зависит только от того, какое оборудование вы выберете для изготовления такого приспособления. Очень легко сделать своими руками гидравлический пресс, если взять за основу его конструкции домкрат бутылочного типа. У такого домкрата, что удобно, в конструкции уже предусмотрен встроенный ручной насос.

Гидравлический домкрат бутылочного типа отлично подходит для использования в сделанном своими руками гидропрессе

Прежде чем вы соберетесь приобретать подходящий домкрат для изготовления домашнего гидравлического приспособления, важно определиться, какие задачи вы будете решать с его помощью. От этого зависит как конструктивная схема ручного гидравлического пресса, так и усилие, которое он будет развивать. Следующее действие – это разработка чертежа гидравлического пресса, который вы собираетесь изготовить своими руками. Можно, конечно, найти такой чертеж в Интернете и даже посмотреть фото и видео процесса изготовления пресса из гидравлического домкрата своими руками. Но в таком случае вы столкнетесь с необходимостью подгонять имеющиеся у вас приспособления под чужой самодельный пресс.

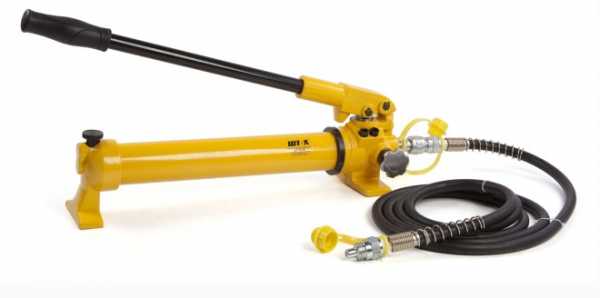

Ручной гидравлический насос

Разработка чертежа вашего будущего самодельного пресса начинается с того, что решается вопрос о том, по какой схеме он будет работать. Здесь есть всего два варианта.

  • Домкрат будет расположен в нижней части пресса – на его станине – и давить будет вверх.
  • Домкрат закрепляется в верхней части конструкции пресса и давит, соответственно, вниз.

Однако при выборе схемы работы самодельного пресса следует учитывать тот факт, что для основной части домкратов, выпускаемых современной промышленностью, единственно правильным является расположение давящим штоком вверх, и размещать их по-другому просто не допускается. Именно поэтому чаще всего за основу берется первая схема гидравлического пресса. Второй вариант используют только в тех случаях, когда требуется изготовить своими руками гидравлическое оборудование для выпрессовывания подшипников или втулок из отдельных узлов и механизмов.

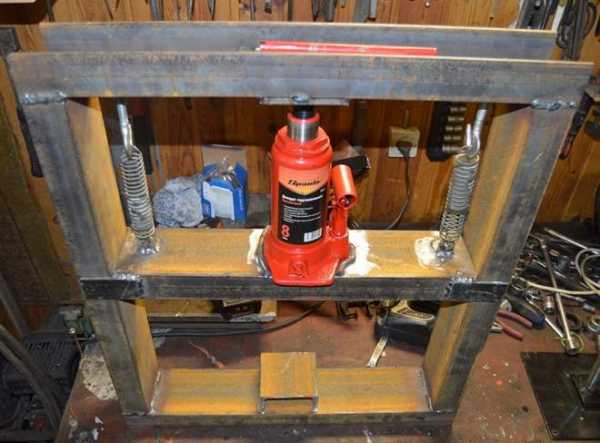

Вариант пресса с нижним расположением домкрата

Что следует учитывать при разработке чертежа самодельного пресса

Несущим элементом любого пресса, в том числе и самодельного, является станина, к разработке чертежа которой следует подойти максимально ответственно. Конструктивно станина представляет собой раму, внутри которой располагается домкрат с рабочим инструментом, оказывающим давление на деталь или заготовку.

Вид станины может значительно отличаться в зависимости от назначения пресса

Рама гидравлического пресса, сделанного своими руками, должна обладать высокой прочностью, так как она будет испытывать нагрузки сразу в двух направлениях. Домкрат, создающий определенное усилие, будет одновременно давить на верхнюю и нижнюю часть рамы, стремясь как бы разорвать ее. Именно поэтому при расчете рамы и выборе материалов для ее изготовления ее прочность обеспечивают с запасом.

Нижнюю часть станины – ее основание – разрабатывают с учетом того, что она должна обеспечивать высокую устойчивость всей конструкции. Рассчитывая ширину внутреннего проема рамы самодельного пресса, учитывают как размеры деталей и заготовок, которые на нем будут обрабатываться, так и суммарные габариты всех составных элементов будущего пресса.

Еще один вариант станины с простейшей конструкцией основания для обеспечения устойчивости

При расчете высоты внутреннего проема рамы суммируют следующие параметры: высоту домкрата, желаемую величину свободного хода его штока, толщину рабочего органа и детали, которую необходимо обрабатывать. Если самодельный пресс изготавливается по первой схеме, то его конструкция выглядит следующим образом: домкрат устанавливается на нижнее основание, а деталь – в верхней части рамы; усилие от домкрата на деталь передается через его шток и подвижную рабочую платформу, двигающуюся по направляющим в боковых элементах рамы.

Для того чтобы обеспечить возврат штока в исходное состояние, используются две пружины, нижняя часть которых крепится к основанию, а верхняя – к подвижной рабочей платформе. Если вы решили сделать пресс из домкрата своими руками, то очень важно правильно рассчитать жесткость пружин, чтобы они эффективно выполняли все возложенные на них функции.

При реализации второй схемы на нижнее основание помещается деталь, а домкрат устанавливается на подвижную платформу, к которой также крепятся пружины, связывающие ее с верхней перекладиной рамы. Как в первом, так и во втором случае в месте контакта штока с подвижной платформой или верхней перекладиной рамы делается так называемое гнездо, в качестве которого можно использовать отрезок трубы соответствующего диаметра.

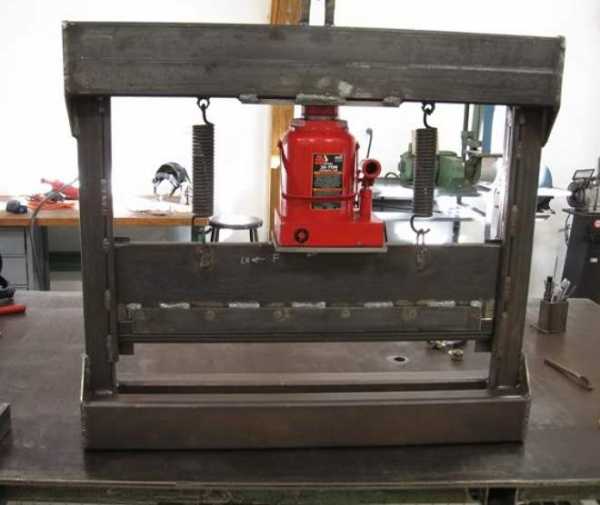

Невозможность регулировки высоты рабочей зоны упрощает конструкцию, но значительно ограничивает варианты использования пресса

Гидравлический пресс, сделанный своими руками, будет намного удобнее в эксплуатации, если предусмотреть в нем возможность регулировки свободного штока домкрата, что также влияет на допустимую высоту обрабатываемой детали. Для этого можно сделать следующее.

  • В верхней части внутреннего контура рамы располагают дополнительную плиту, которая может передвигаться по направляющим за счет винтового привода с штурвалом. Тем самым можно в достаточно широких пределах изменять просвет для расположения деталей внутри рамы.
  • Можно изготовить съемный упор, в качестве которого чаще всего используют передвижную съемную платформу. Фиксировать положение такого упора внутри рамы можно при помощи болтовых соединений, для которых в раме с определенным шагом просверливаются отверстия. При этом шаг расположения таких отверстий по высоте не должен превышать величины свободного хода штока домкрата.
  • Из сплошного куска металла или металлического профиля можно изготовить несколько сменных вставок-прокладок разной толщины.
  • Можно также использовать сразу несколько вышеописанных способов одновременно.

Если вы выполняете чертеж, по которому своими руками сделаете пресс, обязательно указывайте не только габариты основных элементов такого приспособления и обрабатываемой детали, но и размеры швеллеров и другого металлопроката, из которого будет выполнена рама.

Инструменты и материалы

Если вы собираетесь своими руками сделать гидравлический пресс, то вам понадобятся следующие инструменты, расходные материалы и оборудование:

  • сварочное оборудование;
  • электроды;
  • ножовка по металлу или болгарка (угловая шлифмашина).

Кроме того, вам потребуются следующие элементы, из которых будет состоять ваш будущий пресс для гаража: гидравлический домкрат, две пружины, которые будут оттягивать подвижную платформу в исходное состояние. Если вы найдете в своем гараже старый грибок моста, оставшийся после ремонта, то его можно использовать в качестве элемента оттягивающего приспособления для самодельных прессов с нижним расположением домкрата. В таком случае грибок надевают на шток домкрата, верхнюю часть пружин крепят непосредственно к нему, а нижнюю закрепляют на станине.

Вид и количество необходимых для постройки пресса материалов сильно зависит от выбранного варианта конструкции

Для того чтобы изготовить пресс из домкрата, вам понадобится следующий металлопрокат:

  • швеллеры (не меньше 8 номера), прямоугольные или квадратные трубы (с размерами не меньше 40х40), уголки с шириной полок не меньше 50 мм;
  • стальной лист толщиной не менее 8 мм, который будет использоваться в качестве надежного основания для всей конструкции;
  • отрезок стальной полосы толщиной 10 мм – для изготовления направляющих и ребер жесткости, если они необходимы;
  • отрезок трубы – для изготовления гнезд под головку штока домкрата.

Процесс изготовления

Когда чертеж вашего будущего гидравлического пресса готов, а все необходимые материалы, инструменты, оборудование и комплектующие в наличии, переходят непосредственно к изготовлению. Первое, что необходимо сделать, – это нарезать весь металл, руководствуясь размерами, указанными в чертеже.

Один из вариантов чертежа для изготовления пресса

Теперь следует сделать основание пресса, для чего сваривают между собой подготовленные квадратные трубы, а на сформированный из них прямоугольник наваривают стальную пластину. Затем сваривают между собой боковые и верхнюю часть рамы, тщательно следя за тем, чтобы полученная П-образная конструкция была ровной и имела строго прямые углы в соединениях. Теперь полученную конструкцию следует приварить к основанию и можно считать, что рама для вашего гидравлического пресса готова.

Следующий элемент, который вам необходимо будет сделать для пресса, – это подвижная платформа. Для ее изготовления можно использовать швеллер, квадратную или прямоугольную трубу. В центральной части платформы приваривают отрезок трубы, который будет служить гнездом для головки штока домкрата. Для изготовления направляющих для рабочей платформы вам потребуются две стальные полосы, длина которых должна соответствовать ширине рамы пресса по ее внешнему контуру.

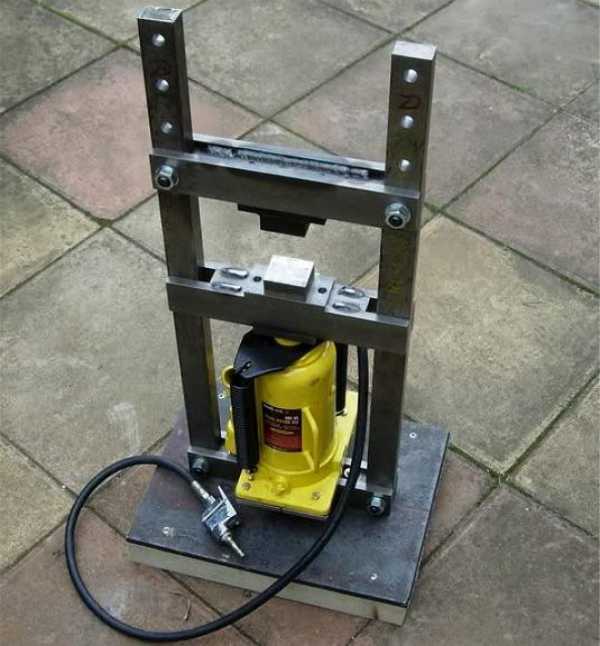

Вариант конструкции пресса с подвижной нижней платформой, фиксация которой производится болтами

Полосы крепят к боковым сторонам передвижной платформы при помощи болтовых соединений, предварительно заведя ее внутрь рамы. По такой же схеме изготавливается и съемный упор, но в его направляющих полосах просверливаются отверстия напротив стоек рамы для фиксации на нужной высоте. Завершает процесс изготовления гидравлического пресса своими руками установка оттягивающих пружин и самого домкрата. Удобен такой гидравлический пресс еще и тем, что вы всегда сможете извлечь из него домкрат (например, если вам необходимо использовать его для ремонта автомобиля).

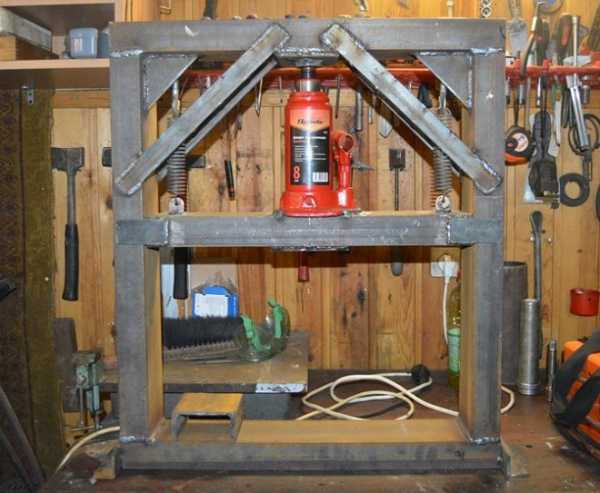

Внешний вид готового самодельного пресса

Одна из довольно экономичных вариаций гидравлического пресса, сделанного собственными руками в своем гараже с использованием нехитрых приспособлений, сварки, домкрата и швеллеров.

Оценка статьи:

Загрузка...

Поделиться с друзьями:

met-all.org

устройство, схема, своими руками, чертеж

В гараже или автосервисе иногда требуется инструмент сжатия, или иными словами инструмент воздействующий на детали принципом прессования. В статье мы обсудим как работает и узнаем, как сделать гидравлический пресс своими руками.

Устройство гидравлического пресса

Гидравлический пресс — это устройство для воздействия на различные изделия большим давлением.  Главным принципом пресса является закон Паскаля и принцип гидравлического рычага. Для понимания устройства гидравлического пресса рассмотрим подробнее формулы.

Схема гидравлического рычага



Функционирует пресс на основе принципа гидравлического рычага, которой похож на принцип механического, то есть прикладывая меньшую силу мы получаем большую отдачу.

Берем 2 сообщающихся сосуда разного диаметра S1 и S2 как показано в схеме гидравлического пресса Рис. 127, и применить к ним силу которая оказывает давление. Мы делаем это при помощи 2 грузиков разной массы, чем больше масса грузика, тем больше сила, действующая на жидкость. У нас получилось 2 силы F1 и F2.

Формула описывает принцип работы гидравлического рычага:

Формула пресса гидравлического



Из формулы видно, чтобы в сосудах сохранялось равновесие нам нужна сила F2 большая чем сила F1. Из этого следует что, имея меньшую силу на одном сосуде получаем прирост силы на другом сосуде и чем больше отношение площадей, тем больший прирост силы мы получаем. Для тех, кто не понял, чем меньше S1 а S2 больше, тем эффективнее пресс у нас получится.

Изготовление пресса в домашних условиях

Если у вас возникло желание сделать гидравлический пресс своими руками, то вы попали на нужную страницу. Что бы сделать пресс нам понадобится гидравлический насос. Его роль прекрасно выполнит домкрат бутылочного типа. Его конструкция как правило содержит ручной насос. Силу нажима, которую он нам даст будет где-то 10-20 тон, в зависимости от грузоподъемности, этого нам вполне хватит для работы в домашних условиях.

Гидравлические бутылочные домкраты



До того, как начнете подбирать подходящий домкрат нужно определится с задачами, для которых он нужен. Чем большее усилие нам нужно, тем жёстче конструкцию нам придется соорудить, и устройство большего тоннажа нам придется приобрести.

Пошагово что нужно что бы создать гидравлический пресс своими руками из домкрата:

  • Определяем какое усилие должен выдавать пресс
  • Покупаем соответствующий домкрат
  • Разрабатываем чертежи гидравлического пресса

Приступаем к разработке чертежа каркаса нашего пресса. Он является не маловажной частью конструкции пресса из домкрата.

Важно понимать, что при работе пресса, домкрат будет давить вверх и вниз конструкции стараясь разорвать каркас. Прочность конструкции каркаса всегда стоит делать с запасом.

Каркас должен обладать высокой устойчивостью, следует обратить внимание на низ рамы. Внутренний проем пресса рассчитывается из следующих параметров: высота домкрата, величина свободного хода штока (ее желательно делать меньше чем величина полного хода штока), Толщину детали которую хотим обрабатывать.

Вот несколько примеров прессов, сделанных своими руками из домкратов:

Чертеж и нюансы при разработке

При составлении чертежа следует учитывать, что вы будете обрабатывать детали разных размеров. Следовательно, нужна возможность регулировки рабочей области. В нашем чертеже предусмотрена такая возможность перекручиванием нижней балки по средство ее снимания и преставления на 150 мм ниже. Предусмотрено 7 положений нижнего основания на которое собственно будет давить домкрат. Также можно предусмотреть возможность преставления и верхнего основания, но в нашем чертеже это не предусмотрено. Вы можете подогнать чертеж под свои размеры.

Пример чертежа самодельного пресса

Инструмент и метал для создания пресса своими руками

  1. Сварочный инструмент
  2. Болгарка или пила по металлу
  3. Домкрат бутылочного типа
  4. Две пружины
  5. Лист из стали толщиной больше 8 мм пойдет для основания конструкции
  6. Обрезок стального патрубка для конструирования втулок под головку штока
  7. Швеллеры, трубки квадратного и круглого сечения, уголки

Как только чертеж готов и список материалов заготовлен, начинаем сборку домкрата. На первой стадии режем метал в соответствии с величинами, указанными в чертеже.

Собираем основную часть пресса. Свариваем квадратные трубы, получаем прямоугольный каркас на него навариваем стальной лист. Должен получится прямоугольник с листом стали в основании. Не забываем следить чтобы углы конструкции были строго 90 градусов. Дальше нам нужна подвижная платформа, которая будет висеть на пружинах в ней будет домкрат. В верхней части нам нужно создать упорную площадку чтобы шток домкрата не выскочил при нагрузке. На самой подвижной площадке тоже следует наварить стенки для чтобы он находился строго по середине конструкции. Для укрепления жёсткости рекомендуется наваривать уголки на углы конструкции. Также нам нужно наварить нижнюю платформу.

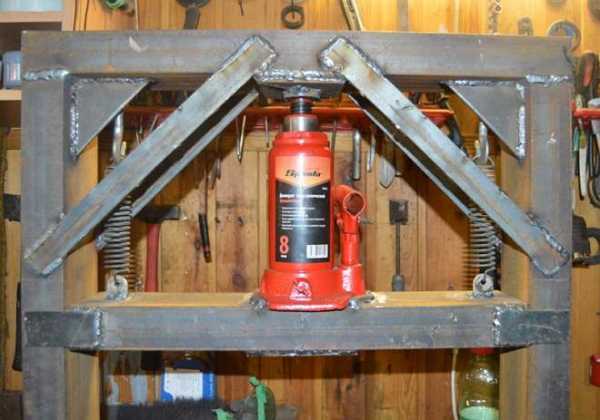

Пример готового самодельного гидравлического пресса.

Сам собрал нехитрое устройство пресса для повседневных нужд в моем гараже.

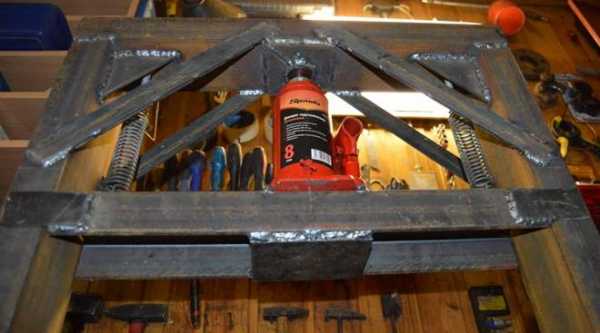

Самодельный пресс

Видео человека который собрал домкрат.

То что вам предлагает Яндекс

То что вам предлагает Google



gidropnevm.ru

Гидравлический пресс: принцип работы и применение на производстве

Главная Советы

Гидравлический пресс – это устройство, которое позволяет применить небольшое усилие в одной точке и значительно увеличить его в другой. Работает оно на основе жидкости – воды, масла или другой подходящей субстанции. Применяется на заводах для обработки с помощью давления материалов, сложно поддающихся изменению.

Устройство пресса: краткая справка

Классический пресс на гидравлике состоит из трех основных элементов: движущейся части (гидроагрегат), передаточной жидкости и гидроцилиндра, исполняющего необходимое действие. В зависимости от особенностей конкретных моделей, они могут представлять собой ручные гидравлические прессы или работать на электрике.

Самая простая модель состоит из двух цилиндров, которые сообщаются между собой по трубе или другим способом. Внутри них – масло или вода, вместо крышек – поршни. Цилиндры при этом разного размера.

Работа агрегата обеспечивается на основе закона Паскаля. Он гласит, что применение давления в одной точке жидкости без изменения передается в любую другую. Это значит, что если нажать на меньший поршень, второй также будет испытывать давление. Причем оно будет в несколько раз больше, чем изначально приложенное. Так машина позволяет увеличить приложенную силу за счет законов физики.

Зачем вам нужен пресс на гидравлике?

Существует немало вариантов применения для подобной аппаратуры. Ее можно использовать как в домашних условиях, так и на производстве. Наиболее частые сферы, где требуется гидравлический пресс:

  • подъем грузов на небольшую высоту. Например, перемещение по разным этажам или разгрузка/погрузка;
  • ремонтные работы в домашних условиях. Актуально для тех, у кого есть машина и кто сам занимается ее ремонтом. Сделать подшипник, склеить детали или спрессовать бумагу – все это может сделать небольшой гидравлический механизм;
  • обработка разнообразных материалов на производстве. Для этих целей обычно создаются специализированные прессы, например, гидравлический трубогиб или пресс для обработки металлических листов и получения профилированных изделий.

Одно из достоинств подобных изделий – простота использования. Персоналу не требуется долгое обучение, чтобы овладеть навыком работы на таких станках, поэтому внедрить их в производственный процесс не составит труда. Механизм на гидравлике позволит вам ускорить и удешевить многие моменты в производстве. Главное – правильно подобрать модель и ее производительность. Можете быть уверены: она окупится в максимально короткие сроки.

Похожие новости

carnewsweek.ru

Гидравлический пресс | Физика

После того как Паскаль провел ряд опытов по измерению атмосферного давления, он решил сконструировать «новую машину для увеличения сил». Его изобретение позволило создать гидравлический пресс (от греческого слова «гидравликос» — водяной).

Гидравлический пресс — это машина для обработки материалов давлением, приводимая в действие сдавливаемой жидкостью.

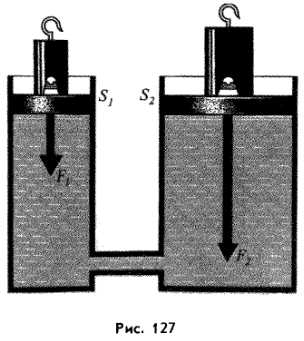

Чтобы понять принцип действия гидравлического пресса, рассмотрим рисунок 127. На нем изображены соединенные между собой два цилиндра с поршнями, имеющими разные площади сечения S1 и S2. В цилиндрах находится вода или минеральное масло.Пусть F1 и F2 — силы, действующие на поршни со стороны находящихся на них гирь. Докажем, что жидкость в цилиндрах будет находиться в равновесии лишь тогда, когда сила, действующая на большой поршень, во столько раз превышает силу, действующую на меньший поршень, во сколько раз площадь большего поршня превышает площадь меньшего поршня. Для этого заметим, что жидкость будет оставаться в равновесии только тогда, когда давления под поршнями будут одинаковыми:

p1 = p2

Но каждое из этих давлений можно выразить через силу и площадь:что и требовалось доказать.

Отношение F2/F1 характеризует выигрыш в силе, получаемый в данной машине. Согласно полученной формуле выигрыш в силе определяется отношением площадей S2/S1. Поэтому, чем больше отношение площадей поршней, тем больше выигрыш в силе.

Например, если площадь малого поршня S1 = 5 см2, а площадь большего поршня S2 = 500 см2, то выигрыш в силе будет составлять сто раз! Установив этот удивительный факт, Паскаль написал, что с помощью изобретенной им машины «один человек, надавливающий на малый поршень, уравновесит силу ста человек, надавливающих на поршень, в сто раз больший, и тем самым преодолеет силу девяносто девяти человек». Это открытие и легло в основу принципа действия гидравлического пресса.

Устройство гидравлического пресса показано на рисунке 128. Цифрой 4 обозначен манометр, служащий для измерения давления жидкости внутри пресса; 5 — предохранительный клапан, автоматически открывающийся, когда это давление превышает допустимое значение.Действие гидравлического пресса основано на законе Паскаля. Прессуемое тело 3 помещают на платформу, соединенную с большим поршнем 2. При действии некоторой силы F1 на малый поршень 1 в узком цилиндре пресса создается избыточное давление p = F1/S1. По закону Паскаля это давление передается во второй цилиндр и на поршень 2 начинает действовать сила:
Так как площадь второго поршня существенно превышает площадь первого поршня, то сила F2 оказывается значительно больше силы F1. Под действием силы F2 поршень 2 начинает подниматься и сдавливает прессуемое тело.

Последующие перекачивания жидкости из узкого цилиндра в широкий осуществляются с помощью периодических нажатий на рычаг 8. После каждого нажатия рычаг следует возвращать в исходное положение. При его подъеме малый поршень перемещается вверх, клапан 6 открывается и в пространство, находящееся под поршнем, из сосуда 9 засасывается очередная порция жидкости. При опускании рычага поршень 1 перемещается вниз и сдавливаемая жидкость закрывает клапан 6; при этом клапан 7 открывается и часть жидкости переходит в широкий цилиндр.

Впервые гидравлические прессы стали применяться на практике в конце XVIII — начале XIX в. Современная техника уже немыслима без них. Они используются в металлообработке для ковки слитков, листовой штамповки, выдавливания труб и профилей, прессования порошковых материалов. С помощью гидравлических прессов получают фанеру, картон и искусственные алмазы.

1. Что такое гидравлический пресс? 2. Чем определяется выигрыш в силе, даваемый гидравлическим прессом (при отсутствии трения)? 3. Расскажите о применении гидравлического пресса. 4. На рисунке 129 изображена схема автомобильного гидравлического тормоза (1 — тормозная педаль, 2 — цилиндр с поршнем, 3 — тормозной цилиндр, 4 — тормозные колодки, 5 — тормозные барабаны, 6 — пружина). Цилиндры и трубки заполнены специальной жидкостью. Объясните принцип действия тормоза.

phscs.ru

Тема: Устройство и работа гидравлического пресса

ЛАБОРАТОРНАЯ РАБОТА № 2.

Тема: Устройство и работа гидравлического пресса

Цель роботы:

1 Ознакомление с устройством и работой гидравлического пресса на примере пресса 1Д2037.

2 Освоение методики расчета усилия прессования при заданном удельном усилии.

Общие сведения

Действие гидравлических прессов основано на законе гидравлического давления Паскаля. Схема пресса показана на рисунке 1.

1 – главный цилиндр; 2 – поршень;

3 – ползун; 4 – стол; 5 – выталкиватель

Рисунок 1 – Схема гидравлического пресса

В верхнюю (поршневую) полость главного цилиндра 1 пресса (рисунок 1) подается рабочая жидкость (масло) высокого давления,

которая давит на поршень 2 и перемещает его вместе со штоком и ползуном 3 вниз. В нижней части ползуна крепится прессовый инструмент (пуансоны, верхние половины пресс-форм, верхние части штампов и т.д.). Вторая часть инструмента (матрицы, нижние половины пресс-форм, нижние части штампов) крепится к столу пресса. Обратный подъем ползуна совершается путем подачи рабочей жидкости в нижнюю (штоковую) часть главного цилиндра. Извлечение готового изделия из пресс-формы производится с помощью выталкивателя 5, установленного в нижней части пресса.

Гидравлические прессы используют для прессования профильных изделий, глубокой втяжки металла, листовой штамповки, изготовления деталей из металлических порошков, получения пластмассовых изделий и т.д. Кафедра МТМ располагает гидравлическими прессами с номинальными усилиями от 0,1 до 4 Ml 1. Среди них 1Д2037, ПЛ474,116320 и др.

Данная лабораторная работа посвящена изучению устройства и работы гидравлических прессов па примере пресса 1Д2037. Расчет усилия пресса для достижения заданного удельного усилия производится по формуле

,

где Р – усилие, создаваемое прессом в направлении, нормальном к рассматриваемому сечению заготовки, МН;

р – удельное усилие прессования, ковки, штамповки и т.д., МПа;

F - площадь поперечного сечения заготовки, м2.

Порядок выполнения работы:

1. Ознакомьтесь с принципом работы гидравлических прессов, а также с устройством и работой пресса 1Д2037.

2. Руководствуясь таблицей 21.1 и разделом 21.2, рассчитайте по­казания манометра пресса для достижения заданного удельного усилия при обработке конкретной заготовки определенной формы и размеров (задание выдается преподавателем).

3. Под наблюдением лаборанта или преподавателя включите пресс. Для этого:

а) закройте с обеих сторон пресса ограждающие створки;

б) нажмите на пульте управления кнопку «Двигатель пуск»;

в) нажмите кнопку «Ползун вниз». После опускания ползуна на 100-200 мм отпустите кнопку (это задание по указанию преподавателя может быть видоизменено. Если на прессе закреплены части штампа или пресс-формы, то студенты могут опустить ползун до соприкосновения верхней и нижней частей прессового инструмента и, наблюдая за показаниями мано­метра, достичь заданного усилия).

г) нажмите кнопку «Ползун вверх». Отпустите кнопку.

д) нажмите кнопку «Двигатель стоп».

Контрольные вопросы:

1 На каком принципе основано действие гидравлических прессов?

2 Каковы области применения гидравлических прессов?

3 Какие основные сборочные единицы входят в конструкции гид­равлического пресса?

4 Как обеспечивается безопасная работа на гидравлических прессах?

5 По какой формуле производится расчет усилия прессования?

Вывод: я ознакомился с устройством и работой гидравлического пресса на примере пресса 1Д2037, освоил методики расчета усилия прессования при заданном удельном усилии.

gigabaza.ru

Гидравлический пресс – как работает, устройства, принципы работы гидравлического пресса

Закон Паскаля лежит в основе устройства и принципа действия такой машины как «Гидравлический Пресс». Слово «Гидравликас» по гречески означает «Водяной», а слово пресс означает — машина, с помощью которой осуществляется сдавливание-прессование каких-либо материалов и деталей.

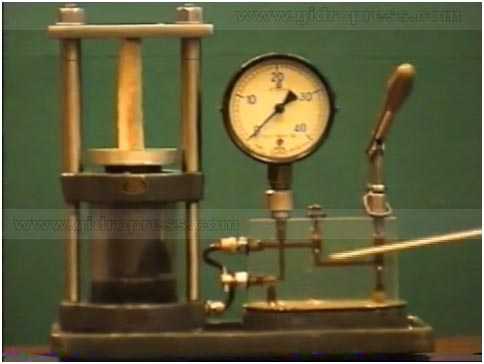

Перед Вами небольшой Гидравлический пресс, правда он не водяной – а масляный и система в нем заполнена маслом. Основными частями простейшего гидравлического пресса является 2 цилиндра с поршнями. Малый цилиндр с поршнем и большой цилиндр с поршнем.

В данном прессе площадь большого поршня больше площади малого поршня примерно в 60 раз. Когда мы давим на малый поршень, то давление без изменения по закону Паскаля передаётся на большой поршень, но поскольку площадь большого поршня больше площади малого примерно в 60 раз, во столько же раз будет большей и сила действующая на большой поршень по сравнению с силой действующей на малый поршень.

Таким образом работая с помощью гидравлического пресса мы выигрываем в силе. Когда мы поднимаем малый поршень – открывается клапан и масло засасывается из бака, который находиться в нижней части гидравлического пресса. При движении малого поршня в низ – этот клапан закрывается и открывается другой клапан, который соединяет цилиндр с малым поршнем через систему с цилиндром с большим поршнем.

По мере работы пресса растет давление в системе, и это давление измеряется с помощью «манометра», где каждое малое деление шкалы манометра соответствует давлению 10 Ньютонов на квадратный сантиметр, или примерно 10 в пятой Паскаля. 10 делений это 100 Ньютонов на квадратный сантиметр или 10 в шестой (миллион Паскалей).

У нас между плунжером большого поршня и верхней плитой сейчас установлен деревянный брусок и мы будем сейчас работая на гидравлическом прессе воздействовать на этот деревянный брусок. Вы следите при работе пресса за деревянным бруском и за показаниями манометра.

- Я начинаю работать малым поршнем, постепенно растет давление.
- И вот оно уже достигает почти 20 Ньютонов на см.кв.
- Доходит до 30 Ньютонов на см.кв.

- Поднимается постепенно плунжер большого поршня а брусок трещит.
- Вот он уже сломался и ясно, что при этом сила давления поднимает большой поршень вверх и давление резко упало.

Современные мощные Гидравлические прессы позволяют развивать усилие на большом поршне до 1000 тонн.

Ромашевский Владимир Алексеевич.
НПФ «Сота-Сталь»
[email protected]

Наши пресса предназначены для пакетирования макулатуры, пластиковых бутылок, различной ПЭТ тары, полиэтиленовой пленки, резины, кожи, текстиля, и прочих бытовых и промышленных отходов.





Часы Путина за 500 000 долларов

www.gidropress.com

Устройство гидравлического пресса - Ковочное оборудование, его выбор и правила эксплуатации

На рис. показана схема гидравлического пресса. Рабочий (главный) цилиндр 6, в котором ходит рабочий (главный) плунжер 5, закреплен в верхней поперечине 4, называющейся архитравом.

Архитрав при помощи четырех колонн 2 соединен с нижней плитой, устанавливаемой на фундаменте. Рабочий плунжер 5 соединен с подвижной поперечиной 3 (траверсой), направляемой при движении колоннами 2, и сообщает ей движение только вниз.

Для подъема траверсы служат установленные на архитраве подъемныецилиндры 8 с подъемными плунжерами 7, соединенные с помощью поперечины 9 и тяг 10 с подвижной траверсой 3. Бойки верхний и нижний соответственно закреплены на траверсе 3 и нижней плите.

Для передвижения нижнего бойка пресса при выполнении ряда основных и вспомогательных операций ковки, а также при замене бойков (вне опасной зоны) применяют механизированные выдвижные столы, перемещение которых осуществляется гидравлическимприводом.

Отработавшая вода из наполнительного бака поступает в гидравлический насос, создающий рабочее давление.

От насоса вода уже под высоким давлением поступает по трубопроводу через проходной клапан в емкость аккумулятора.

«Свободная ковка», Я.С. Вишневецкий

Для ковки крупных поковок, требующих применения молота с весом падающих частей более 5 Т [49 кн], промышленность выпускает прессы со все большими усилиями. При ковке небольших и средних деталей иногда применяют механические кривошипные и кривошипноколенные прессы. Работа на прессах по сравнению с работой на паровоздушных молотах имеет следующие преимущества: ударное действие молотов вызывает сотрясение грунта,…

Необходимо отметить, что при ковке некоторых мелких и средних деталей молоты имеют преимущество перед прессами как по чистоте поверхности получаемых на них поковок, так и по производительности. Поверхность детали, кованой под молотом, получается чище потому, что при ударах окалина с заготовки удаляется легче, своевременно и не заковывается в тело поковки. В современном машиностроении все большее…

На гидравлических прессах в основном куют из слитков крупные поковки. Размеры поковок достигают 2500 мм в поперечном сечении, а вес их до 100 Т и более. Кроме того, для работы ковочных прессов применяют воду, масла и эмульсии, находящиеся под высоким давлением, поэтому обслуживание прессов и гидравлических установок должно быть строго организовано. Правила работы и ухода…

На рис. а показана схема соединения штока со съемным поршнем 1, который насаживают в горячем состоянии на конусную часть штока 2 с расчеканкой его торца 3. Нижняя часть штока соединяется с бабой молота различными способами, наиболее простым из которых является жесткое конусное крепление. Нижний конусный конец штока заводят в конусное отверстие бабы, которую предварительно равномерно…

При рубке горячего металла под молотом внимательно следят за тем, чтобы положение топора было строго вертикальным, и последние удары наносят как можно слабее. Холодная рубка металла под молотом категорически запрещена. Машинист молота осуществляет удары по команде кузнеца, но если он видит неправильно наложенный на заготовку подкладной инструмент или применение опасного, недозволенного приема работы, он не…

www.ktovdome.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
