Пресс для изготовления брикетов – Пресс для производства топливных брикетов своими руками: фото пошагового изготовления

Содержание

Как сделать пресс для брикетов своими руками

Растительный мусор по типу отходов сельхозпроизводства, листьев и опилок является отличным топливом. Однако если вы хотите использовать всё это в связке с обычным котлом, то предварительно следует подготовить прессованные брикеты. Если же топливо не будет иметь определенной формы, то его нужно будет подбрасывать каждые 5 минут, а большая часть при этом упадет через колосниковую решетку.

Купить или изготовить

Пресс для брикетов можно приобрести в магазине соответствующего оборудования, однако стоит такое устройство довольно дорого. Кроме того, выгодным подобное приобретение станет лишь в том случае, если вы планируете организовать постоянное производство. Если же у вас во владении загородный домик или частное жилье в черте города, то такое устройство можно соорудить и самостоятельно.

Рекомендации по изготовлению пресса

Приобретение заводского оборудования для формирования брикетов обойдется в сумму от 300 тыс. до 1 млн р., цена будет зависеть от мощности агрегата. Частному потребителю, которому лишь время от времени необходимо использовать топливные брикеты, такое оборудование окажется не по карману. Гораздо проще изготовить пресс из подручных материалов, тем более что в этой конструкции ничего сложного нет.

Некоторые умельцы пользуются готовыми механизмами, тогда как другие собирают устройство с нуля. Если вы решили воспользоваться последним решением, то пресс для брикетов можно будет изготовить из рычага и винтового механизма. На рычаг вы сможете воздействовать собственным весом. Такая конструкция выполняется из древесины, а вот для винтового решения понадобится токарный станок и стальные заготовки. Шнековый экструдер можно выполнить самостоятельно, однако обходится такая затея дорого, ведь в работе предстоит использовать специальную высококачественную сталь.

Использование готового механизма

Пресс для брикетов можно сделать и на базе готового механизма. Для этого можно воспользоваться гидравлическим прессом или домкратом. Мастеру останется лишь дополнить этот узел матрицей и пуансоном. Любое самодельное устройство для прессования опилок не способно обеспечить выделение лигнина. Взамен придется добавлять сторонние связующие. Для этого подойдут:

  • дешевый обойный клей;
  • размокшая бумага;
  • глина.

Глина должна быть добавлена в объеме 1 части на 10 частей опилок. Если же речь идет о размокшей бумаге, то для этого применяется гофрокартон, в котором содержится лигнин.

Методика проведения работ

Если вы решили сделать пресс для брикетов на основе винтового и рычажного механизма, знайте: необходимости в использовании покупных узлов нет. Однако высоким усилием на сжатие они обладать не будут. Именно поэтому пресс можно создать на базе гидравлического домкрата, оснастив электрическим двигателем или ручным приводом.

К гидравлической установке крепится пуансон, размеры которого должны соответствовать габаритам матрицы, именно в ней и будут формироваться в брикеты. Матрицу можно выполнить из толстостенной трубы, что станет самым простым вариантом. Для того чтобы позволить влаге и воздуху выйти, в стенках трубы необходимо проделать отверстия. Матрица обязательно должна иметь съемное дно. Если его удалить, то готовый брикет можно будет вытолкнуть пуансоном в лоток. Готовый механизм следует дополнить двумя ручками, которые обеспечат удобство транспортировки.

Подготовка материалов

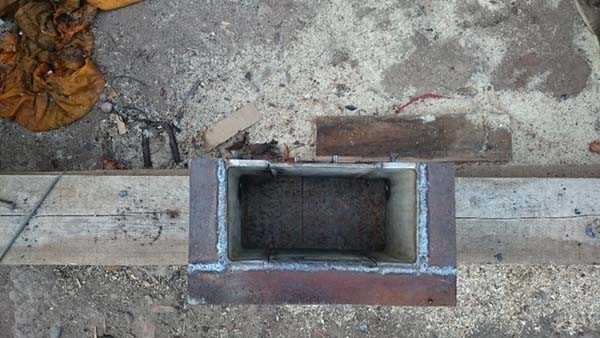

Пресс для брикетов своими руками можно выполнить из стального листа и уголка. Уголок должен быть равнополочным со стороной в 100 мм. Стальной лист должен обладать толщиной от 3 до 6 мм, из него предстоит вырезать пуансон. Диаметр матрицы определяет толщину заготовки. Из данного листа необходимо выполнить съемное дно.

Подготовка основных узлов

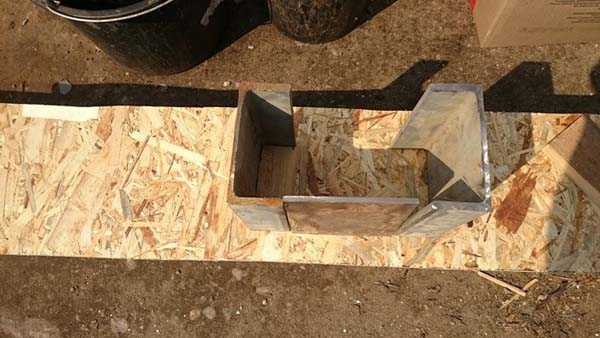

Пресс для брикетов своими руками можно будет изготовить и из трубы и оцинкованной стали. Труба должна обладать диаметром в пределах от 25 до 30 мм, из неё вырежьте шток пуансона. Заготовка для матрицы должна быть изготовлена из толстостенной трубы, диаметр которой будет зависеть от того, какой размер должны будут иметь брикеты.

Если брикеты получатся тонкими, то их плотность увеличится, а производительность станка, напротив, снизится. Для корпуса миксера подойдет труба внушительного диаметра, а если таковой не нашлось, то ее можно изготовить из листа железа. Когда изготавливается пресс для топливных брикетов (своими руками), следует выполнить два лотка, один из которых будет использоваться для приема готовой продукции, тогда как другой – для загрузки подготовленного материала.

Инструкция по сборке

Швеллеры пойдут на основание устройства, тогда как из уголка следует сделать 4 стойки, длина каждой из которых будет равна 1,5 м. Они устанавливаются и крепятся вертикально, расстояние между ними должно быть одинаковым. На следующем этапе из листа железа или готовой трубы следует выполнить барабан, который необходим для перемешивания.

Если у вас есть вышедшая из строя стиральная машина, то барабан можно позаимствовать у нее. Этот элемент фиксируется к стойкам. При необходимости его можно дополнить электродвигателем. Если мотор оказался слишком высокооборотистым, необходимо воспользоваться редуктором, ведь иногда понизить скорость вращения до нужного значения за счёт разницы в диаметрах шкивов нет возможности.

А мы продолжаем собирать пресс для топливных брикетов своими руками. На следующем этапе под барабаном фиксируют лоток, по которому материал будет поступать в матрицу. Отверстия, диаметр которых составит от 3 до 5 мм, должны быть проделаны в стенках трубы, применяемой в роли заготовки для матрицы. Их распределяют максимально равномерно. Матрицу следует закрепить на фланце, к которому фиксируется съемное дно. Его следует изготовить из стального листа, придав вид диска с проушинами.

Когда изготавливается пресс для брикетов из опилок, необходимо следовать технологии. Ознакомившись с ней, можно понять, что матрицу следует укрепить под загрузочный лоток к основанию, а сделать это можно с помощью механического крепежа или сварочного аппарата. Из стального листа следует вырезать круглый пуансон, диаметр которого позволит элементу входить в матрицу. Для изготовления штока понадобится 30-мм труба, к одной стороне которой приваривается пуансон, тогда как другой конец крепится к гидравлической установке.

Особенности изготовления шнекового пресса

Шнековый пресс для изготовления топливных брикетов своими руками тоже можно смастерить, однако работы окажутся более сложными. С помощью такого механизма можно будет обеспечить экструзионный метод изготовления брикетов, который часто рассматривается на примере домашней мясорубки или соковыжималки.

Для работы такого оборудования сырье необходимо будет поместить в приемный бункер, из которого оно переместится шнеком в сужающийся канал конической формы. На этом этапе происходит сжатие, а шнековый пресс будет развивать очень высокое усилие. В итоге можно будет получить настоящие дрова из опилок, которые будут иметь вид шестигранника. В процессе они проходят термическую обработку и отрезаются специальным ножом.

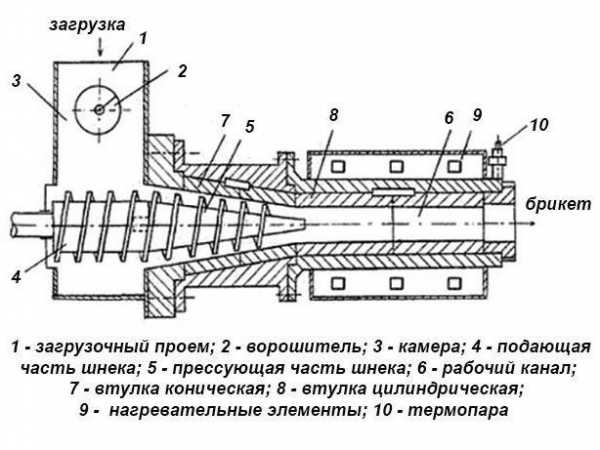

Для того чтобы лучше понять устройство такого механизма, следует взглянуть на чертеж, который представлен в статье. Даже если вы будете использовать гидравлический домкрат в самодельном прессе, то создать усилие больше, чем 300 бар, вам не удастся. Поэтому следует отказаться от заводской технологии, где не используется вода. Это обусловлено тем, что без связующих составляющих брикеты получить не удастся. Как показывает практика, шнековый пресс для брикетов из опилок своими руками смастерить сложнее всего. Причины банальны. Самостоятельно изготовить детали не столь просто, а затраты на производство окажутся высокими. Для корпуса необходимо брать сталь высокого качества, пригодится еще и электрический привод. Данная конструкция требует наличия двигателя, минимальная мощность которого составляет 7 кВт. Далее дело за малым: предстоит лишь собрать все воедино, воспользовавшись чертежом.

Заключение

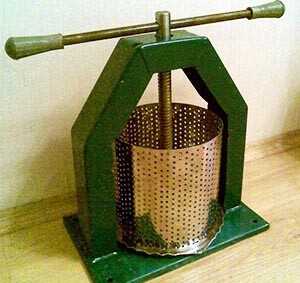

Пресс для брикетов из маслобойки изготавливается по той же технологии, что была описана выше, когда в основе конструкции лежит барабан от стиральной машины. В этом случае отличие будет состоять лишь в том, что ко дну матрицы следует приварить пружину с диском того же диаметра, что и пуансон. Это позволит повысить эффективность работы оборудования, ведь извлечение брикетов займет меньше времени.

fb.ru

Пресс для топливных брикетов из опилок своими руками

Использование топливных брикетов очень популярно в Европе, особенно в северных странах, и в регионах с развитым животноводством. Они намного дешевле, чем привычный топливный материал, доступны, а для владельцев фермы не составит большого труда изготовить их самостоятельно.

О топливных брикетах

В брикеты могут быть спрессованны любые горючие материалы, однако чаще всего применяют опилки, уголь с торфом, солому или древесную стружку. Подходит для прессования и щепа дерева.

Топливные брикеты экологичны и безопасны, обладают хорошей теплоотдачей, разгораются быстрее, чем дрова, не искрят и долго горят.

Квадратная или прямоугольная форма позволяет складывать топливный материал для более удобного хранения. Основные недостатки — ломкость и низкая влагоустойчивость.

Если планируется изготовление брикетов из опилок, то они должны отвечать следующим требованиям:

  • Влажность не более 12%,
  • Средний размер около пяти миллиметров,
  • Количеством загнивших опилок — менее 5% от всего объема.

Оборудование для изготовления брикетов

Метод брикетирования основан на создании максимального давления, достаточного для освобождения материала от влаги. На рынок поставляется несколько видов оборудования для изготовления брикетов. Полный же комплект включает в себя:

  • Аппарат-измельчитель для сырья,
  • Сушильный аппарат,
  • Пресс.

Если изготавливать брикеты из опилок, оборудования требуется меньше — измельчитель не нужен, поскольку опилки имеют уже подходящий размер. Если возможна предварительная просушка опилок в хорошо проветриваемом помещении или же на открытом воздухе, то из списка оборудования можно исключить и сушилку.

Основным и самым важным является пресс для брикетов.

Это оборудование представляет собой силовое устройство, совмещенное с матрицей. С помощью силового каркаса передается давление на заготовленный материал. Пресс может использовать ручные или механические приводы для передачи давления. Работает пресс для брикетирования опилок так: опилки засыпаются в специальную форму, включается работа привода, что ведет к сдавливанию материала внутри формы. Брикет вынимается и выкладывается на окончательную просушку.

Самодельный пресс

Пресс брикетировочный можно не только купить, но и сделать самостоятельно. Самодельное оборудование условно делится на две группы:

  1. С ручным приводом,
  2. Работающие от домкрата.

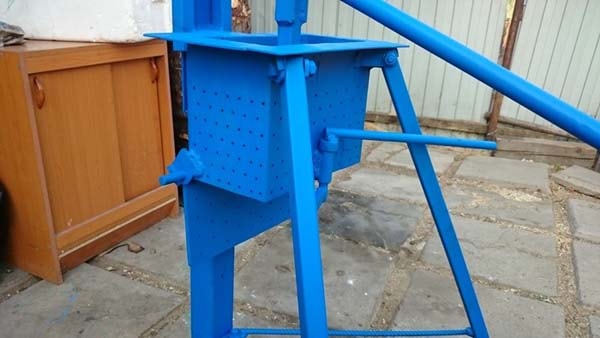

Чтобы изготовить пресс для топливных брикетов своими руками, понадобится также сделать металлическую квадратную или круглую форму, и пуасон. Форму обычно сваривают из металлического листа. В стенках и на дне формы рекомендуется просверлить несколько отверстий тонким сверлом. Нужно это для того, чтобы в процессе прессования выделяемая влага уходила из формы. Для удобства форму можно сделать со съемным дном, тогда брикет будет удобнее вынимать. А для сбора стекающей воды под форму обычно устанавливают небольшую емкость.

Пуасон также изготавливают из плоского листа металла, толщиной около 4,5 мм. Лист необходимо приварить к рычагу давления или закрепить на шарнирах. Пуасон необходимо сделать на несколько миллиметров меньше формы — он должен свободно заходить внутрь.

Не рекомендуется оборудование прессов двумя и более формами. Это повышает производительность, но снижает качество брикетов.

Одного рычага давления недостаточно для качественного брикетирования в нескольких формах.

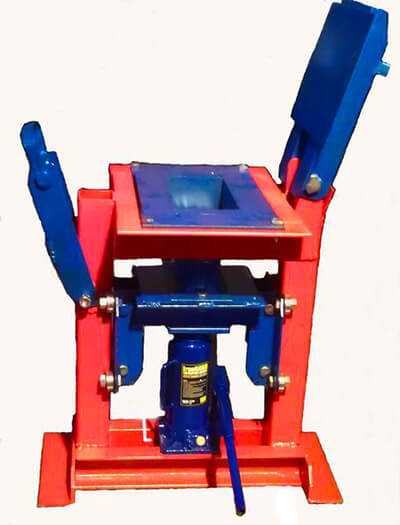

Пресс для опилок из домкрата в качестве рычага отличается большей производительностью, хорошей спресованностью брикетов и легкостью в использовании. Для изготовления пресса можно использовать также гидравлическую установку, которую часто применяют в сервисах по ремонту автомобилей.

Для изготовления брикетов очень важен не только пресс, но и помещение, где он установлен. Оно должно быть достаточно просторным, с хорошей вентиляцией, надежной электропроводкой и иметь несколько огнетушителей.

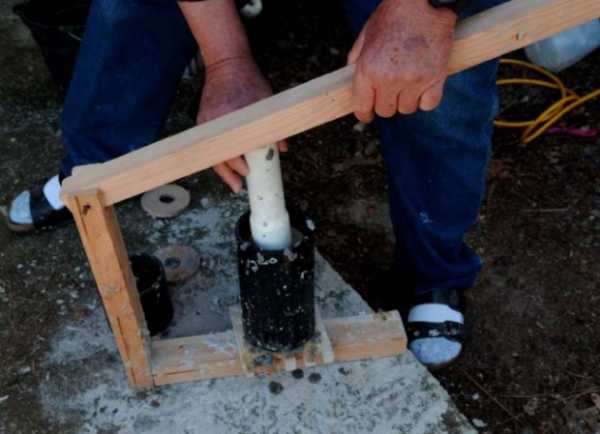

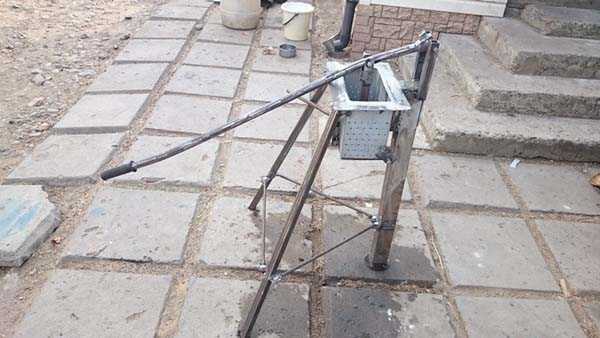

Настенный ручной пресс

Самодельный пресс можно прикрепить к стене для большего удобства. Для этого из любого прочного материала нужно сварить раму. Обычно используют металлический уголок. Готовую раму при помощи дюбелей крепят к стене. На верхней перекладине рамы устанавливают шарнир для рычага.

В качестве рычага можно использовать любой отрез металлической трубы, прочную металлическую шпильку или стальной круг с резьбой. Снизу рамы приваривают форму, а после этого к рычагу присоединяют пуасон. Длина трубы должна обеспечивать свободное вхождение пуасона в форму.

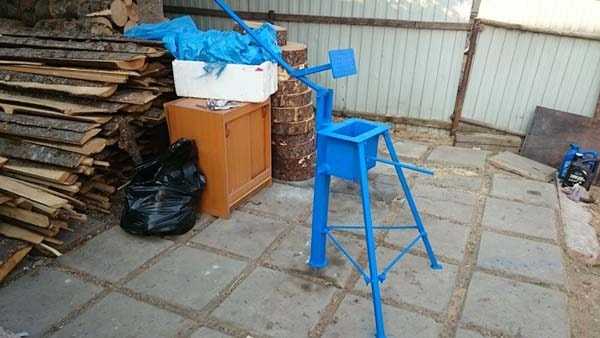

Напольный пресс

Напольный вариант пресса для изготовления опилок отличается тем, что форму с рычагом крепят к устойчивой металлической стойке. Обычно ее сваривают из уголка, или же используют старые столы, металлические треноги или любой доступный металлический каркас. Устройство такого пресса полностью аналогично настенному.

Процесс изготовления брикетов

Производство брикетов основано на создании высокого давления на материал. Высокое (выше 30 МПА) давление приводит к выделению лигнина и формированию брикета. Чтобы изготовить в домашних условиях топливные брикеты из опилок своими руками, в исходное сырье необходимо добавить глину, клей для обоев или раскисшую бумагу, а также воду. Сделать брикеты из опилок без всех этих компонентов невозможно.

Как сделать брикеты: опилки смешивают с сухой глиной в соотношении десять к одному. В полученную смесь понемногу вливают воду, постоянно перемешивая, до образования кашеобразного состояния. Хороший брикет получится из смеси, которая легко лепится в руках. Слишком жидкая смесь будет долго сохнуть, а слишком густая — плохо гореть. Для лучшего горения можно добавить к опилкам немного сухих листьев или бумаги.

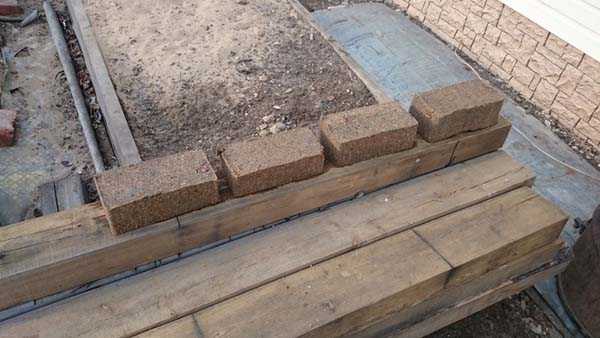

Полученную смесь закладывают в форму, прессуют, достают из-под пресса и выкладывают на просушку.

Переработка опилок в домашних условиях подобным образом очень удобна и практична. Для отопления сараев и других хозяйственных построек можно также изготавливать брикеты из использованных, но просушенных опилок.

Использование торфа и угля

Уголь и торф и сегодня являются актуальными отопительными материалами. Уголь выделяет очень много тепла, но его разгрузка и хранение очень хлопотно. Торф также хорошо горит, но его опасность состоит в том, что он легко воспламеняется, и должен храниться в темном месте с достаточной вентиляцией.

Брикеты из торфа или угля можно делать только тогда, когда материал имеется в очень большом количестве. Перед брикетированием и уголь, и торф необходимо хорошо просушить. Без предварительной просушки брикеты получатся влажными и будут плохо гореть.

Для угольного брикета необходима глина с водой, и угольная пыль. Для приготовления смеси удобнее всего использовать строительный миксер — ручное перемешивание больших объемов займет очень много времени. Брикетированный древесный уголь после прессования нужно также выложить на просушку, а уже потом убрать в помещение для хранения.

Многие частники предпочитают изготавливать древесноугольный брикет, вместо обычного угольного.

Для его получения к угольной крошке необходимо добавить немного опилок. Такие брикеты отличаются лучшими показателями теплоотдачи, большей сухостью и легкостью в приготовления.

Оборудование для изготовления угольных или торфяных брикетов точно такое же. Можно использовать один и тот же пресс для брикетирования угля, соломы, торфа или опилок. Разница лишь в силе оказываемого давления на материал.

Читайте также

nalugah.ru

Оборудование для производства топливных брикетов, состав заводской линии

Буквально недавно на отечественном строительном рынке появилось новое твердое топливо для печей и котлов, производители которого позиционируют его как экономически выгодную альтернативу обычным дровам. Называется топливо евродровами или топливными брикетами, а изготавливается оно из остатков природных материалов, например, древесины, бумаги, соломы, шелухи от семян, скорлупы от орехов.

Процесс производства топливных брикетов простой, необходимо подготовить сырье и спрессовать его под высоким давлением, так же можно провести термическую обработку. Полученное изделие станет плотным, сухим, готовым к использованию в печи. В этой статье мы поговорим о том, какое необходимо оборудование для производства топливных брикетов, рассмотрим состав промышленной линии производства и альтернативные варианты оборудования для домашнего изготовления подобной продукции.

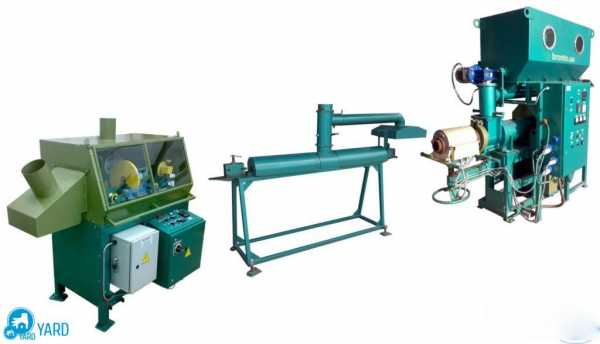

Производственная линия для создания брикетов топлива РУФ

Промышленное оборудование

Как мы уже сказали, топливные брикеты создаются из различного рода биологических отходов. Самым популярным сырьем является древесины, а самые жаркие брикеты получаются из масляных злаковых культур. Полноценные линии производства подобной продукции предполагают проведение нескольких технологических процессов, для каждого из которых необходимо определенное оборудование.

Чтобы произвести качественные евродрова, понадобятся:

  • Дробилки и измельчители. Создавая брикеты из древесины или соломы, следует первым делом качественно подготовить сырье. На первом этапе его следует измельчить до определенного размера фракции. Чем мельче будут гранулы, тем плотнее, а значит лучше получится топливный брикет.
  • Калибраторы. Позволяют отсеивать нужного размера фракцию, а остальное сырье отправлять на дополнительную переработку.
  • Сушильные камеры. Приходящее от поставщиков сырье переполнено влагой, а чтобы от нее избавиться потребуются сушильные камеры. Они могут использовать до и после измельчения сырья. Зависимость здесь опять же прямая, чем суше — тем лучше. Во время работы сушилки применяются электронные измерители влаги, которые четко контролируют показатели сырья.

Брикетирующий станок для евродров Нестро

  • Брикетировочный станок, пресс, экструдер. В зависимости от вида евродров пресс для изготовления топливных брикетов может быть разным по виду и принципу работы. Самые современные машины дополнительно проводят температурную обработку сырья, выпаривая влагу и создавая защитную оболочку. Отметим, что одни и те же прессы могут быть использованы для разного вида сырья.
  • Упаковочная установка. Конечным этапом производства топливных брикетов является упаковка. Евродрова заворачиваются в целлофан, чтобы обезопасить их от влажности и значительно увеличить срок хранения.

Технология изготовления брикетов не отличается особой сложностью, все технологические процессы понятны и просты. Производители оборудования для создания подобных производств предлагают готовые линии в сборе, либо станки по отдельности. Лидерами среди поставщиков оборудования являются немцы и австрийцы. По названиям этих фирм называются и брикеты, так проще понять, по какой технологии они созданы.

В настоящее время чаще всего встречаются три вида топливных брикетов:

  • Евродрова РУФ — созданные на немецком оборудовании, самые простые представители своего класса. Для производства этих топливных брикетов используется гидравлический пресс. Термической обработке сырье не подвержено, поэтому внешний вид евродров светлый, а по форме они напоминают кирпичики. Многие отечественные производители брикетов топлива предпочитают использовать именно гидравлический станок для изготовления своей продукции, считая его наиболее удачным решением.
  • Евродрова Нестро — другая немецкая компания создает оборудование для изготовления похожих изделий. Для производства топливных брикетов этой марки применяется ударно-механический пресс. Ударный пресс позволяет создавать евродрова цилиндрической формы, похожие на небольшие полешки или тонкие стволы деревьев. В зависимости от того, как настроена установка для изготовления топливных брикетов, они могут иметь или не иметь отверстие посередине. Отверстие в центре необходимо для улучшения циркуляции воздуха, и как следствие для лучшего горения твердого топлива.

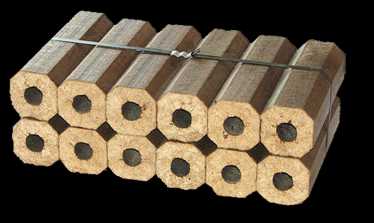

Технология производства топливных брикетов Пини-Кей

  • Евродрова Пини-Кей — самое технологически сложное производство придумали австрийцы, в их линии стоит не просто шнековый пресс, а полноценный экструдер. Этот аппарат позволяет создавать высокие температуры при формовке, тем самым обжигая внешнюю часть топливного брикета. При оплавлении сырья получается внешняя оболочка, которая является защитой от влаги и механических воздействий на изделие. Шнековый пресс для производства топливных брикетов имеет огромную мощность, поэтому плотность выходящих евродров велика, на 30-40% выше, чем у изделий РУФ, Нестро. Евродрова Пини-Кей имеют темный глянцевый цвет, их форма вытянутая, многогранная, цилиндрическая. В центре брикета проделано отверстие для улучшения доступа воздуха.

В домашних условиях качественное производство не наладить, поскольку пресс для топливных брикетов должен иметь высокую мощность. Дело в том, что при сильном сжимании древесины, соломы или другого природного сырья из него выделяется лигнин, который обладает склеивающими свойствами. Поэтому добавлять другие компоненты для формирования брикетов не нужно.

Используя самодельный пресс для изготовления топливных брикетов, конечно же, не добиться такого давления, поэтому и приходится добавлять клеевой состав, но это не останавливает многих людей в организации своего домашнего производства евродров. В качестве клеевого состава могут быть использованы:

  • обойный клей на основе крахмала;
  • обычная глина;
  • картон или бумага, макулатура.

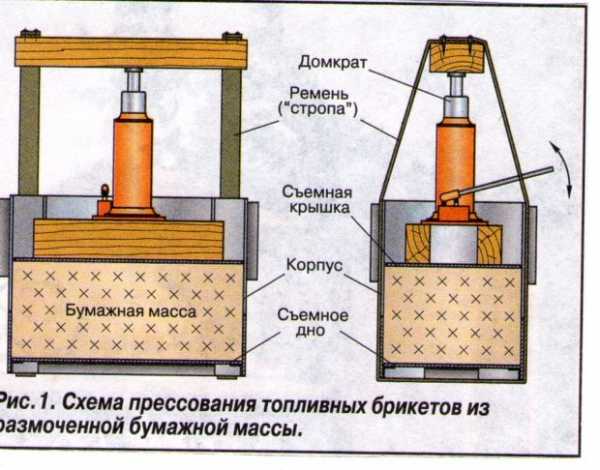

Сборка самодельного гидравлического пресса для производства топливных брикетов

Добавляется клеевой состав к сырью в пропорции 1 к 10. Если использовать обойный клей для формирования брикетов, то это может быть достаточно затратно. При добавлении глины брикет становится более тяжелым, а при сгорании от него остается очень много золы. Оптимальным вариантом является бумага, которая также горит и выделяет тепло.

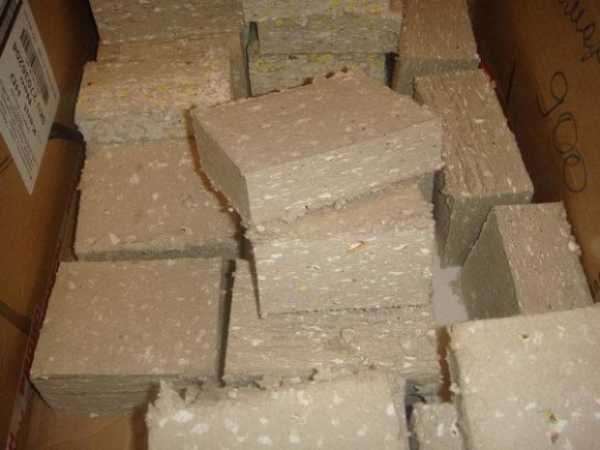

Созданные в домашних условиях брикеты не будут отвечать самым высоким требованиям, но вполне сгодятся для отопления дома в зимний период.

Кустарное производство

Европейские потребители твердого топлива известны нам своим экономным подходом. Однако покупая топливные брикеты, они не задумываются о том, что можно попробовать их создать самому, своими руками в своем гараже. Отечественный потребитель привык все тестировать, поэтому многие люди создают и устанавливают у себя дома оборудование для изготовления топливных брикетов.

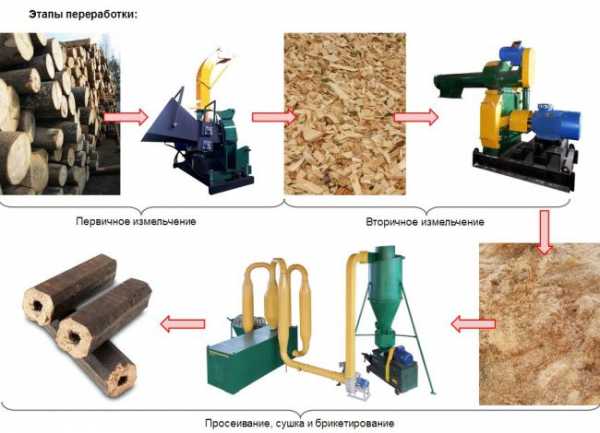

Промышленное производство топливных брикетов состоит из нескольких процессов, но для домашнего изготовления хватит и двух. Главными процессами станут: сушка и прессование. (Сушка сырья и готовых изделий, а также формование прессом брикетов топлива подходящей формы.)

Сразу стоит сказать, что заниматься изготовлением топливных брикетов своими руками стоит тогда, когда у вас есть бесплатное сырье и большое количество свободного времени, а получившиеся брикеты вы будете использовать для отопления дома и их есть где хранить.

В остальных случаях рентабельность домашнего производства может вызывать серьезные вопросы. Все таки заводские брикеты топлива стоят недорого и всегда доступны в магазинах. Но если вы все же решились, то давайте рассмотрим, как построить домашнее производство.

Для сушки нам оборудование не понадобиться, потребуется только место под солнцем и хорошая погода. Под теплыми лучами солнца сырье, а мы будем использовать опилки, сохнет достаточно быстро. Опилки — оптимальный вариант для топливных брикетов самостоятельного производства, ведь даже измельчать их не нужно.

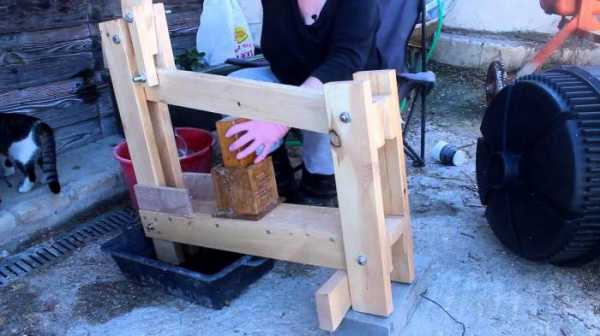

Ручной механический пресс для формовки брикетов

Для производства топливных брикетов нам потребуется хороший пресс. Здесь мы можем пойти по двум разным путям:

  1. Купить подходящий б/у или новый пресс в готовом виде.
  2. Сделать пресс для топливных брикетов своими руками.

Первый вариант потребует некоторого бюджета, но зато вы получите в свое распоряжение готовое устройство. Во втором случае придется проявить фантазию и мастерство. Чтобы собрать свой пресс, можно обратиться к сети Интернет и поискать подходящий чертеж. Грамотный чертеж или образная схема помогут вам сориентироваться в большом многообразии прессующих механизмов и выбрать подходящий.

Совет: если кто-либо в вашем окружении уже имеет у себя дома готовое производство евродров, то можно перенять его опыт и построить уже свой маленький заводик.

Какие разновидности прессов, сделанных самостоятельно, можно поставить себе в дом:

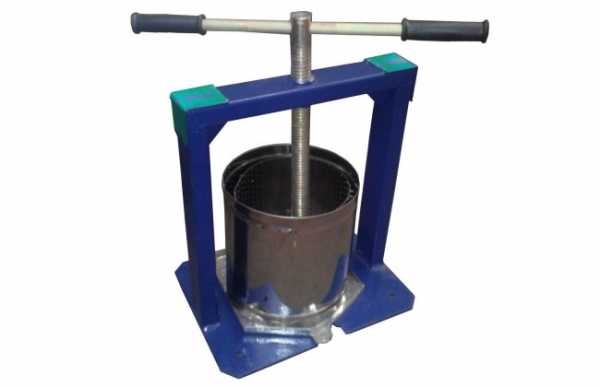

Винтовой пресс для создания плотных брикетов

  • Винтовой пресс — ручной пресс с резьбой станет самым простым вариантом. На станину закрепляется емкость с перфорацией для слива воды, в которую опускается механизм. С помощью ручки мы закручиваем пресс, создавая давление и формируя брикет. Чертеж пресса винтового вида даже не нужен, и так понятно, как он работает. Большим минусом такого станка для изготовления топливных брикетов является чрезвычайно низкая производительность. Только представьте сколько времени уходит на закручивание и откручивание ручки, загрузку сырья и извлечения готового изделия.
  • Механический ручной пресс — простая система прессования основанная на ударном сжатии материала, с длинными рычагами, которыми следует орудовать для создания подходящего давления. Самое главное, чтобы этот самодельный пресс был хорошо закреплен, тогда производство топливных брикетов будет быстрым и простым.
  • Гидравлический пресс — гидравлику можно использовать, взяв за основу автомобильный домкрат. Закрепив его на железной раме кверху ногами, можно получить оригинальную установку для прессования.

В сети можно найти и другие вариации прессов для создания топливных брикетов своими руками. Если же у вас имеется фантазия, вы легко усовершенствуете под себя подходящее изделие.

Сделать топливные брикеты своими руками можно, но стоит ли игра свеч, ведь потратить сил, времени и средств придется много, а результат спрогнозировать практически невозможно. Нередки случаи, когда самодельные брикеты топлива попросту рассыпались после сушки.

Просчитав для себя экономическую составляющую, опробовав в деле обычные дрова и топливные брикеты, принимайте взвешенное решение, тем более вы теперь знаете, какое оборудование вам понадобиться для создания своих топливных брикетов.

ochg.ru

Станки для изготовления брикетов из опилок самодельные, промышленные

На современных дачах имеется много оборудования, которому для нормальной работы необходимо соответствующее топливо.

Появился вопрос: а реально ли из опилок создать брикеты, которые можно будет использовать как топливо, например, для теплицы?

Ненужные материалы найдутся на любой даче. Это могут быть:

  • опилки;
  • доски;
  • остатки древесины;
  • солома;
  • ветки;
  • угольные отходы;
  • сухие листья;
  • картон;
  • бумага.

Все эти материалы хорошо горят, но чтобы ими воспользоваться, необходимо сначала измельчить. Для этого понадобятся предназначенные для этого станки. Делать их самому не нужно, готовые аппараты предлагают к продаже специализированные магазины.

Для такой работы подойдет роторный станок, который при помощи ножей способен измельчить растительный материал. Его стоимость доступна любому дачнику. Этот прибор незаменим, когда необходимо получить удобрения.

Применять такой станок можно и для приобретения топливных брикетов. Однако им одним не обойтись, необходимо иметь и дополнительное оборудование.

Технологический процесс

Для изготовления брикетов потребуется глина и, конечно, опилки. Их смешивают в пропорции 10:1, добавляют воду до тех пор, пока консистенция раствора не станет формообразующей. Очень важно, чтобы глина, которая является основным связующим элементом, равномерно занимала весь объем опилок.

Можно перемешать смесь вручную, но лучше воспользоваться строительным миксером. Он сделает эту работу быстро и качественно.

Чтобы провести формовку брикетов, подойдут самые разные материалы:

  • ящики;
  • выброшенные кастрюли;
  • любая емкость.

Наилучшими формовочными материалами считаются ящики, т. к. они имеют точную геометрическую конфигурацию, прямоугольное сечение. В таком виде их легче хранить, потому что складирование не вызовет никаких сложностей.

Формование будущего топлива должно проводиться при прессовании готового раствора.

Последняя операция изготовления – сушка. Хорошо, когда на улице стоит яркая солнечная погода, потому что брикеты в таких условиях очень быстро сохнут.

Для придания прочности необходимо дно ящика и его стенки до процесса формирования проложить бумагой. Затем насыпать подготовленный раствор и провести прессование.

Каким станком можно изготавливать брикеты

Домашние умельцы делают такие станки своими руками. Брикеты получаются в виде кирпичиков или круглой формы.

В таких станках главным элементом является деталь, формующая брикет под большим давлением.

Подобный самодельный пресс может иметь несколько видов, в которых применяются различные механизмы:

  • ручной привод;
  • домкрат;
  • гидравлический привод.

Самым простым считается ручной механизм. Сварная рама изготавливается из стальной профильной трубы. Такой каркас удобно фиксировать на стене. Внизу рамы прочно крепится неподвижная форма, которая может иметь самый разный вид, но чаще используют прямоугольную конфигурацию. Наверху при помощи шарнирного соединения закрепляется длинный рычаг. С ним соединяется нажимная деталь, которая входит в форму. Для ее свободного движения предусмотрен небольшой зазор.

В других вариантах применяются механизированные домкраты, гидроприводы, которые заменяют рычаг. Чтобы во время работы вода могла беспрепятственно уходить из формы, на дне просверливают небольшие отверстия. Ознакомиться с конструкцией можно на видео:

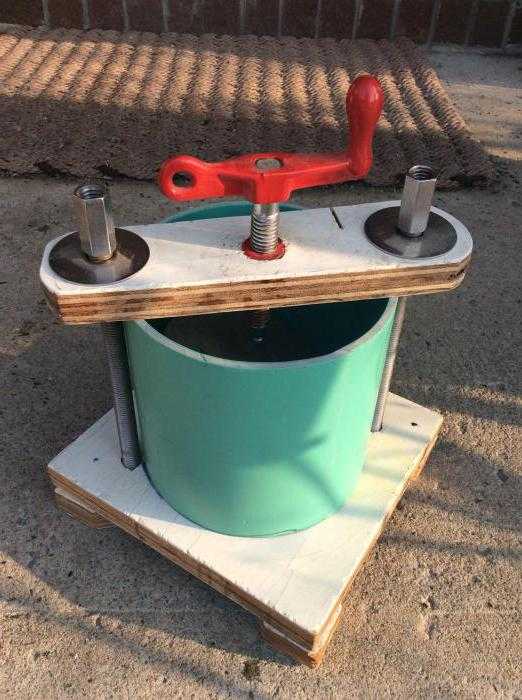

Пресс с винтовым механизмом

Его можно назвать самым простым, изготавливаемым домашними умельцами. В формовочную емкость, имеющую перфорацию, заливают смесь, после чего ее располагают под станиной. Медленно закручивают винт, создавая нужное давление. Принцип работы и устройство такого пресса хорошо видны на представленном рисунке.

Винтовые станки для изготовления брикетов из опилок подобного типа не стали популярными, так как имеют очень низкую производительность. Требуется много времени, чтобы загрузить форму, закрутить винт и вынимать готовое изделие.

Гораздо легче и быстрее изготавливать «кирпичные» брикеты на самодельном прессе, где используется длинный рычаг и система «выталкивания» их из формы. Чтобы процесс был быстрее, некоторые дачники приваривают к раме сразу две формы.

Не всех мастеров устраивает ручная работа. Существует и усовершенствованное механизированное оборудование. К примеру, чтобы сделать станок для изготовления брикетов из опилок более производительным, можно ручной привод заменить гидравлическим домкратом. Конечно, сборка такого агрегата потребует определенных усилий, зато результат повысит КПД.

Ни в одном прессе, сделанном своими руками, где использован гидравлический домкрат, нельзя получить давление выше 300 Бар. Чтобы приблизиться к заводской технологии, нужно обязательно добавлять воду и использовать дополнительные связующие.

Даже трудности в изготовлении деталей не останавливают домашних умельцев. Они смогли самостоятельно смастерить шнековый пресс, на котором брикеты получаются очень хорошего качества. Однако пришлось понести большие затраты, чтобы сделать шнек и корпус, используя высоколегированные стали.

Для такого станка необходим электрический привод, мощность которого должна превышать 7 кВт, а это дополнительные финансовые вложения.

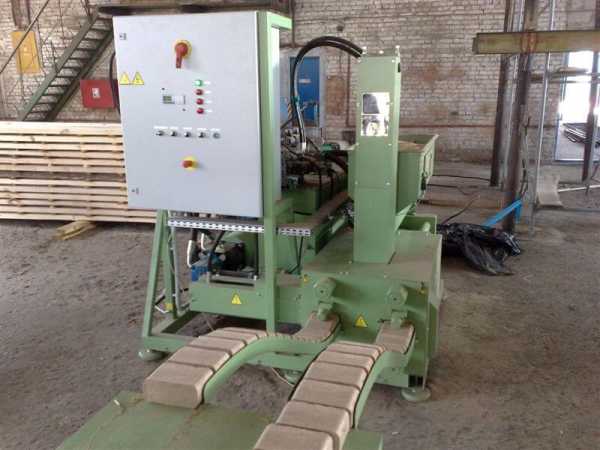

Пресс для брикетирования RUF 600

Промышленность выпускает специальный пресс RUF 600, на котором получаются брикеты с габаритами 150х60 мм.

Его применение имеет несколько преимуществ:

  1. Невысокий износ.
  2. Повышенная надежность.
  3. Небольшой расход электричества.
  4. Качественные и плотные брикеты.
  5. Высокая производительность.
  6. Постоянный режим работы.

В модели RUF 600 используется двухразовое гидравлическое прессование. Применяется материал, влажность которого от 6 до 14% без добавок связующих веществ.

Сначала создается небольшое давление, благодаря которому материал начинает прессоваться за счет имеющихся пустот, образовавшимся между частицами. После этого происходит уплотнение и последующая деформация самих частиц, получается мощное сцепление на молекулярном уровне.

За счет высокого давления, которое создается в конце операции, упругая деформация переходит в состояние пластической. В результате структура брикета становится намного прочнее, заданная форма полностью сохраняется.



Похожие статьи:

pechnoedelo.com

Чертежи шнекового пресса для опилок

Многие современные частные дома оборудованы системами отопления на твердом топливе, которые предполагают использование угля и дров. Такие отопительные котлы также могут работать на пеллетах и топливных брикетах, которые изготавливаются из древесных отходов. Чтобы повысить энергоэффективность альтернативного топлива, его прессуют при помощи специального оборудования, которое можно изготовить самостоятельно. Для этого вам понадобятся качественные и подробные чертежи шнекового пресса для опилок, которые можно найти в специализированных книгах или интернете. Рассмотрим пошагово особенности устройства такого оборудования и сборки в этой статье.

к содержанию ↑

Особенности конструкции пресса

Прессовочное оборудование для изготовления топливных брикетов — механическое устройство, которое состоит из следующих элементов:

  1. Основание — обычно представлено столом, который используется для прикрепления основных конструктивных элементов пресса.
  2. Матрица — одна из основных составляющих прибора, которая образует его основную форму.
  3. Силовой каркас. Данная часть оборудования крепится к основанию. Основная его задача заключается в передачи усилия на сжимаемый сырьевой материал, что осуществляется через пуансон.
  4. Привод. В зависимости от типа шнекового пресса для опилок может быть использован механический или ручной тип воздействия:
    • Для оборудования ручного привода используют дополнительный рычаг, при помощи которого передается силовое усилие пользователя.
    • Механический — гидроусилитель или электромотор.

к содержанию ↑

Принцип функционирования

Перед тем, как сделать пресс для опилок, необходимо разобраться в основном принципе изготовления топливных брикетов:

  1. Сырьевой материал засыпается предназначенную для этой цели матрицу и уплотняется.

Важно! Старайтесь загрузить оборудование максимально возможным количеством сырья.

  1. При помощи системы рычагов основное усилие передается на пуансон.
  2. Этот элемент конструкции осуществляет сдавливание загруженного сырья, образуя из него плотный брикет.
  3. Форму необходимо расфиксировать, а топливный материал отправить сушиться.

Важно! В качестве сырья для данного прибора могут использоваться такие материалы, как щепки, опилки, бумажные отходы, очистки семечек и ореховая скорлупа.

к содержанию ↑

Шнековый пресс для опилок своими руками

Если вам необходимо изготавливать топливные брикеты для личного использования и в небольших объемах, то рациональным решением будет изготовление шнекового пресса своими руками. Если у вас имеется конструкторский опыт или техническое образование, то самостоятельно выполнить графическое изображение прибора не составит особого труда. Если же вы не уверены в собственных силах, то можно использовать один из профессиональных чертежей.

Виды

Наиболее популярными моделями самодельных шнековых прессов являются приборы следующих типов:

  1. Рычажный. В основе такой установки лежит рычаг, при помощи которого и передается физическое усилие на загруженное в матрицу сырье.
  2. Винтовой. Шнековое оборудование, рабочий механизм которого приводится в действие при помощи винтового вала. Он оснащается колесом и рукоятками.

Необходимые материалы

Для изготовления прибора вам могут понадобиться следующие материалы:

  1. Набор инструментов для столярно-слесарных работ, среди которых основную роль играют пассатижи, ножовки по металлу и древесине, молоток, напильники, отвертки и другие абразивные приспособления.
  2. Электродрель или шуруповерт.
  3. Набор сверл для работы по дереву и металлу.
  4. Аппарат для ручной сварки.
  5. Древесные и металлические полуфабрикаты — доски, профили и т. д.

Процесс изготовления прибора

Непосредственно изготовление шнекового пресса для опилок необходимо выполнять согласно следующей инструкции:

  1. Внимательно изучите имеющийся чертеж будущего прибора для создания твердотопливных брикетов.
  2. Выполните отдельные работы по подготовке элементов будущего пресса. На этом этапе производства следует выполнить получистовую обработку деталей и проделать необходимые отверстия.
  3. Осуществите окончательную сборку прибора. Чтобы сэкономить собственные силы и время, данный этап работ рекомендуется выполнять максимально быстро к будущему месту использования.
  4. Выполните пуско-наладочные работы, для чего создайте несколько брикетов с использованием 40-60% сырья от максимально возможной расчетной характеристики.

к содержанию ↑

Преимущества и недостатки самодельных топливных брикетов

Наиболее рациональным будет изготовление шнекового пресса для опилок в случае, если у вас имеется собственное древесное производство или возможность приобретения отходов по выгодной стоимости. Однако следует учитывать, что несмотря на низкую себестоимость такого топлива, оно все же имеет ряд недостатков:

  1. После сушки самодельные брикеты получаются достаточно легкими, что связано с их незначительной плотностью.
  2. Удельная теплота от сгорания таких материалов втрое ниже, чем при использовании древесины.
  3. Процесс самостоятельного производства топливных брикетов занимает достаточно большое количество времени и требует немалых усилий.
  4. В связи с необходимостью создания больших топливных запасов, затрудняется их хранение, ведь надо не допустить промокания брикетов.

к содержанию ↑

Видеоматериал

Самостоятельная переработка древесных отходов при помощи шнекового пресса собственного производства будет рациональной лишь при наличии свободного времени и доступного по стоимости сырья. Поэтому тщательно взвесьте все “за” и “против” такого решения прежде чем приступать к процессу создания оборудования.

Поделиться в соц. сетях:

serviceyard.net

Станок для производства топливных брикетов

Содержание статьи:

Топливные брикеты — это достаточно популярный вид топлива. Производить их можно в небольших цехах и на крупных производствах в качестве дополнительного источника дохода. Чаще всего их изготавливают на деревообрабатывающих производствах, где постоянно образуются опилки. Такая утилизация выгодна и с финансовой, и с экологической точек зрения.

Свойства топливных брикетов

евродрова — топливные брикеты

Топливные брикеты представляют собой 4-х или 6-гранный брус со сквозным отверстием для отвода дыма по центру. Диаметр от 50 до 75 мм, диаметр отверстия около 20 мм. Длина от 10 до 30 см. Плотность их может доходить до 1200 кг на кубометр при содержании золы менее 1%.

Топливные брикеты горят в 3,5-4 раза дольше, нежели дрова. А по теплотворности изделия из лузги равны каменному углю (до 5200 килокалорий в килограмме), опилочных чуть ниже — 4200 ккал\кг. При этом содержание золы в угле доходит до 20%, в брикетах не более 3%. Поэтому они очень удобны для растапливания каминов, европечей.

Станки и оборудование

Чтобы биологические отходы перерабатывались максимально эффективно, создано специальное оборудование. При производстве в качестве сырья используются опилки, солома, лузга подсолнечника, сухая трава бобовых, масличных культур. Конечный продукт переработки — непрерывный брикет, называемый евродровами.

Как правило, оборудование для изготовления брикетов достаточно компактно, созданы даже контейнерные заводы: все необходимое сосредоточено в одном контейнере на колесах.

Топливные брикеты производятся на следующих типах оборудования:

  • сушилки. Чтобы обезводить различные типы сырья, требуются разные виды сушилок;
  • дробилки. Чаще используются дробилки молоткового типа;
  • грануляторы;
  • аппараты для брикетирования: это может быть производственная линия или отдельные станки для переработки опилок или соломы.

Выбор оборудования для брикетирования очень велик. Самые производительные и функциональные — линии, которые выполняют все операции по обработке сырья и изготовлению конечного продукта.

В зависимости от объемов производства и состава сырья можно подобрать подходящий вид станков.

  • Сырье: небольшие объемы сухой стружки и опилок. Брикеты RUF изготавливаются с помощью пресса. Это топливные блоки хорошего качества, которые можно продавать как внутри страны, так и за рубежом. Станки такого типа производятся в Дании, они довольно дороги, очень производительны и обладают высоким ресурсом. Аналоги RUF-прессов выпускают в Прибалтике, они немного дешевле.
  • Сырье: небольшие объемы сырой щепы, опилок и стружки. Чтобы из такого сырья изготовить топливные брикеты, необходимо его подготовить: высушить и подробить, после чего прессовать. Понадобятся: сушилка, измельчитель, пресс.
  • Сырье: много влажных отходов деревообработки. Выгоднее всего приобрести полную линию по изготовлению топливных брикетов. Пресс необходим высокопроизводительный. Значительно повышается эффективность производства, если к одному прессу взять пару сушилок.

Калибратор сырья

завод-контейнер по производству топливных брикетов

Он необходим для отсеивания слишком крупных частиц (больше 5 мм) на дробилку. Сырье подходящего размера подается на транспортер и оттуда в сушилку. Наиболее удобны шнековые транспортеры производительность их может быть от 1,5 до 10 кубометров сырья в час.

Сушилки

Влажность сырья — это один из важнейших параметров для получения качественных брикетов. Для ее измерения используются электронные влагомеры. Для обезвоживания торфа и отходов деревообработки на производстве широко используют аэродинамические сушилки — диспергаторы. Диспергаторы удобны тем, что высушивание происходит за счет горячего дыма, который подается в камеру. Сушилка состоит из воздуховодов, вентилятора, циклонов, приемника, теплогенератора.

Топочная камера обычно возводится из кирпича. Для поддержания температуры устанавливается термодатчик. Производительность сушилок может быть от 100 до 300 кг сырья в час.

Прессы

пресс-экструдер

В производстве используются универсальные брикетирующие прессы для различных видов деревообрабатывающей и пищевой промышленности (шелухи и лузги семян и зерна, опилок). Обрабатывают сырье влажностью от 8 до 12%, с размером частиц не более 5 мм. Для разделения бруса в прессе предусмотрен нож. Обороты шнека регулируются. Кроме этого, существует система термодатчиков. Прессы экструдеры работают при температуре воздуха выше 5 градусов Цельсия.

Под высоким давлением и температурой +200-350 градусов Цельсия сырье прессуется шнеком. В качестве связующего компонента выступает натуральное вещество — лигнин, который присутствует в сырье. При высоких температурах поверхность готовых блоков оплавляется, становится прочной. Поэтому они выдерживают транспортировку, хранение.

В процессе работы пресса выделяются вредные газы, которые отводятся с помощью вытяжки. Ее конструкция содержит: воздуховоды, зонт, вентилятор, короб из металла. Диаметр воздуховодов подбирается в зависимости от местных особенностей.

Дополнительные устройства

Использование дополнительных механизмов при изготовлении топливных брикетов значительно повышает производительность, уменьшает процент использования ручного труда:

  • ленточные или шнековые транспортеры для подачи сырья в сушилку и дозатор;
  • накопительный бункер с дозаторами и ворошителем;
  • постоянные магниты для улавливания металлических примесей;
  • вибрационный сортировщик;
  • страппинг-автомат для упаковки.

Работа линии по производству топливных брикетов Pini-Kay в видеоролике:

stanokgid.ru

Пресс для производства топливных брикетов своими руками: фото пошагового изготовления

Самодельный ручной пресс для изготовления топливных брикетов: фото и описание самоделки.

Топливные брикеты – это прессованные брикеты, предназначенные для использования в печах в качестве топлива.

Брикеты можно изготовлять из отходов деревообработки (опилки, щепа, стружка), из торфа, макулатуры, древесного угля, отходов сельского хозяйств (солома, шелуха, кукуруза и др.).

Топливные брикеты можно делать в домашних условиях с помощью ручного пресса, процесс изготовления такого приспособления показан на этих фото.

Прес форма станка сделана из двух кусков широкого швеллера и листового металла.

Прижимной механизм состоит из прижимной пластины и рычага.

С помощью самодельного пресса, можно сделать вот такие топливные брикеты. Автор сделал брикеты из яичных лотков и опилок, предварительно смоченных водой. После высыхания, топливными брикетами затопили печку, горение около часа, КПД у брикетов намного больше чем от дров.

По сути таким образом, топливо можно сделать практически из мусора.

Автор самоделки: Александр Чумаченко.

Популярные самоделки из этой рубрики

Профилегиб своими руками

Трубогиб для профильной трубы своими руками…

Съемник тормозных барабанов самодельный…

Приспособление для заточки цепей бензопил…

Обратный молоток своими руками…

Шиномонтажный станок своими руками…

Съемник пружин амортизаторов своими руками…

Отрезной станок из болгарки…

Самодельный балансир для подъема двигателя…

Ленточный шлифовальный станок своими руками…

Пескоструй своими руками

Профилегиб своими руками: чертежи, размеры…

Загрузка…

sam-stroitel.com

Отправить ответ

avatar
  Подписаться
Уведомление о
