Чеканочный пресс — это… Что такое Чеканочный пресс?


Чеканочный пресс
        вертикальный кривошипный пресс, предназначенный для чеканки (См. Чеканка) и других операций объёмной штамповки (См. Объёмная штамповка) с малым рабочим ходом. Отличительная особенность Ч. п. — шестизвенный кривошипно-коленный механизм привода ползуна (рис.), верхнее звено колена которого соединено со станиной, а нижнее — с ползуном. Такой механизм при малом крутящем моменте на приводном кривошипном валу развивает большое усилие в конце рабочего хода ползуна. Ч. п. применяют усилием примерно до 40 Мн (4000 mc).

        Кинематическая схема чеканочного пресса: 1 — станина; 2 — верхнее звено колена; 3 — шатун; 4 — кривошип; 5 — нижнее звено колена; 6 — ползун; 7 — штамп.

Большая советская энциклопедия. — М.: Советская энциклопедия. 1969—1978.

  • Чекановского кряж
  • Чеканы

Смотреть что такое «Чеканочный пресс» в других словарях:

  • ЧЕКАНОЧНЫЙ ПРЕСС — вертик. пресс с кривошипно ползунным механизмом для калибровки, чеканки поковок, монет и др. металлич. изделий в штампах. Операции, выполняемые на Ч. п., требуют относительно больших усилий при малых рабочих ходах; Макс. усилие развивается в… …   Большой энциклопедический политехнический словарь

  • чеканочный пресс — [sizing press] вертикальный кривошипный пресс для калибровки, чеканки поковок, монет и других металлических изделий в штампах. Операции, выполняемые на чеканочном прессе, требуют относительно больших усилий при малых рабочих ходах, причем… …   Энциклопедический словарь по металлургии

  • Пресс-брикет вальцовый — [roll briquetting press] брикетный пресс, в котором брикетирование осуществляется сжатием шихты между двумя вращающимися барабанами (валками), поверхность которых снабжена пресс формами (рис.) подушко , яйце , орехо и каплеобразными ячейками… …   Энциклопедический словарь по металлургии

  • пресс Говарда — [Howard press] пресс для отжатия свинца из цинковой «пены» при обессеребривании свинца. Назван по имени конструктора (W. H. Howard, 1896 г.). Закрепляется на штоке пневмоцилиндра (давление 1 1,5 МПа) пластина с зубьями опускается в расположенный… …   Энциклопедический словарь по металлургии

  • Пресс — [press] (от латинского presso давить, жать) машина неударного (статического) действия для обработки материалов давлением, пресс широко применяют в разных отраслях промышленности для обработки металлов, пластических масс, резины, сельско… …   Энциклопедический словарь по металлургии

  • пресс-ножницы — [shearing press] кузнечно прессовая машина, сочетающая комбинированные ножницы и пресс для пробивки отверстий. Смотри также: Пресс чеканочный пресс пресс Говарда …   Энциклопедический словарь по металлургии

  • ПРЕСС — ПРЕСС, а, муж. 1. Машина для сильного сжатия чего н., разглаживания, обработки давлением. Гидравлический, механический п. Штамповочный, чеканочный п. Сенной п. 2. Тяжёлый предмет, предназначенный для придавливания чего н. Положить листы под п.… …   Толковый словарь Ожегова

  • брикетный пресс — [briquetting press] машина для производства брикетов из руд и концентратов. Для брикетирования (прессования) используется вальцовый пресс брикет, механический брикетный пресс ударного действия, кольцевые и гидравлические, револьверные, а также… …   Энциклопедический словарь по металлургии

  • фрикционный пресс — [friction press] механический пресс, в котором движение рабочего органа осуществляют силы трения, возникающие в местах контакта между маховиком и врашающимися дисками. Поэтому фрикционный пресс иногда называют винтовым фрикционным молотом или… …   Энциклопедический словарь по металлургии

  • кривошипный пресс — [eccentric press] механический пресс, в котором рабочий орган (ползун) приводится в движение кривошипным механизмом, работающим от электродвигателя. По способу привода главного ползуна кривошипные прессы делят на: кривошипные, кривошипно коленные …   Энциклопедический словарь по металлургии

dic.academic.ru

КБ8336 Пресс кривошипно-коленный чеканочный. Схемы, описание, характеристики

Сведения о производителе кривошипно-коленного чеканочного пресса КБ8336

Изготовитель кривошипно-коленного чеканочного пресса КБ8336 — Пинский завод литейных и кузнечно-прессовых автоматических линий, КузЛитМаш (ПО КП и ЛАЛ), основанный в 1971 году.

В 2010 года предприятие преобразовано в Открытое акционерное общество «Кузлитмаш» и вошло в состав ПО «Белорусский автомобильный завод».

В настоящее время пресс КБ8336 производит, также, Орский Станкостроительный Завод, г. Орск. Адрес сайта: http://orskstanzavod.ru

Станки, выпускаемые Пинским заводом литейных и кузнечно-прессовых автоматических линий Кузлитмаш


Кривошипно-коленный чеканочный пресс (Knuckle Joint press). Общие сведения

Кривошипно-коленный чеканочный пресс предназначен для чеканки и других операций холодной объёмной штамповки с малым рабочим ходом. Отличительная особенность чеканочного пресса — шестизвенный кривошипно-коленный механизм привода ползуна (рис.), верхнее звено колена которого соединено со станиной, а нижнее — с ползуном. Такой механизм при малом крутящем моменте на приводном кривошипном валу развивает большое усилие в конце рабочего хода ползуна. Чеканочный пресс применяют усилием примерно до 40 Мн (4000 mc).

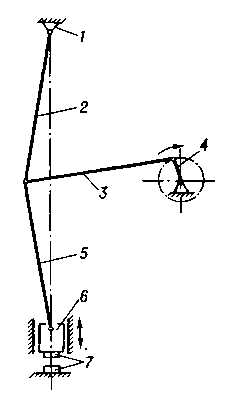

Кинематическая схема чеканочного пресса:

  1. станина
  2. верхнее звено колена
  3. шатун
  4. кривошип
  5. нижнее звено колена
  6. ползун
  7. штамп

КБ8336 пресс кривошипно-коленный чеканочный. Назначение, область применения

Машина кб8336 разработана в 1978 году и серийно выпускалась с 1983 года. Разработчик Воронежское специальное конструкторское бюро кузнечно-прессовых машин и автоматических линий (СКБ КМ) г. Воронеж. Изготовитель — ПО КП и ЛАЛ г. Пинск.

Пресс кб8336 должен соответствовать ГОСТ 5384-89 Прессы холодноштамповочные кривошипно-коленные. Параметры и размеры. Размеры и расположение пазов и отверстий для крепления штампов. Нормы точности.

Основные параметры кривошипно-коленного чеканочного пресса КБ8336:

  • Номинальное усилие — 4000 кН (400 тс)
  • Ход ползуна — 130 мм
  • Частота ходов ползуна — 50 мин-1
  • Наибольшее расстояние между столом и ползуном в его нижнем положении — 475 мм
  • Размеры стола — 500 х 500 мм
  • Мощность привода — 15,5 кВт
  • Вес машины полный — 8,8 т

Предназначен для выполнения холодно-штамповочных работ, требующих высоких удельных давлений при небольших рабочих ходах ползуна (чеканка, калибровка, доводка, объемное формообразование), а также операций холодного выдавливания стальных деталей.

Пресс закрытого типа с верхним расположением привода.

Станина цельносварная из стального проката повышенной жесткости состоит из двух стоек, стола, траверсы. К стойкам станины крепятся Г-образные призматические регулируемые направляющие.

На столе пресса установлена подштамповая плита с Т-образными пазами для крепления нижней части штампа.

Ползун сварной коробчатой формы.

Привод пресса двухступенчатый с валами, расположенными перпендикулярно фронту пресса. Движение от электродвигателя передается через клиноременную передачу, маховик и муфту-тормоз на вал-шестерню, которая входит в зацепление с блоком зубчатых колес. Коленно-рычажный механизм расположен внутри удлиненного ползуна.

Регулирование закрытой высоты пресса (межштампового пространства) — от индивидуального электродвигателя, величина регулировки контролируется микровыключателями.

Удаление готовых изделий производится с помощью верхнего и нижнего выталкивателей.

Пресс оборудован указателем усилий, выполняющим функции предохранителя от перегрузки и счетчика числа нагружений пресса.

Для увеличения производительности пресса предусмотрена установка средств механизации.

Синхронность работы пресса и автоматической подачи обеспечивается командоаппаратом.

Режим работы — автоматический, наладочный и одиночные ходы.

Смазка автоматическая циркуляционная и ручная.

Управление прессом дублированное электропневматическое, с переносного пульта управления или посредством педали.

Разработчик — Барнаульский завод механических прессов.

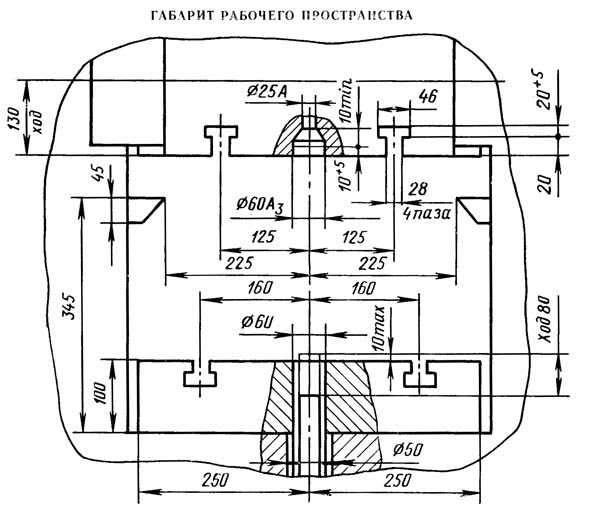

Габаритные размеры рабочего пространства чеканочного пресса КБ8336

Габаритные размеры рабочего пространства пресса КБ8336

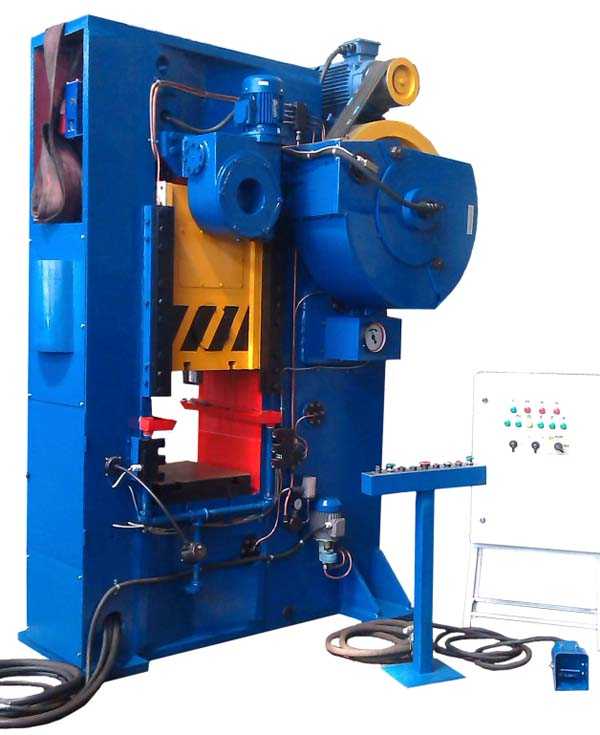

Общий вид кривошипно-коленного чеканочного пресса КБ8336

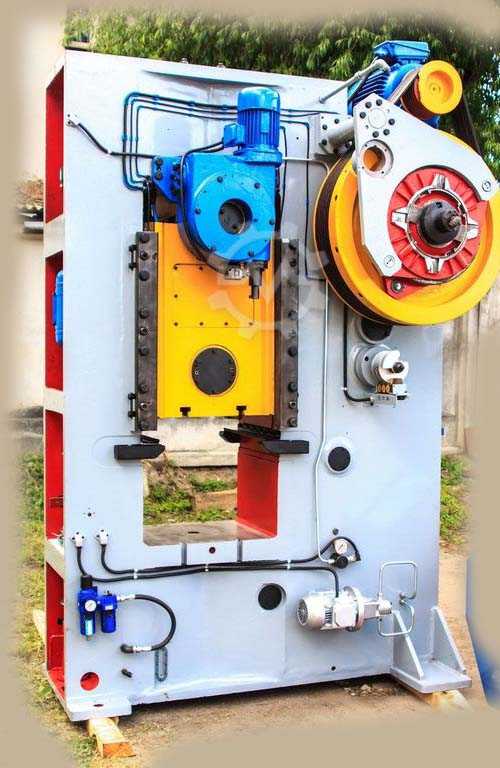

Фото кривошипно-коленного чеканочного пресса КБ8336

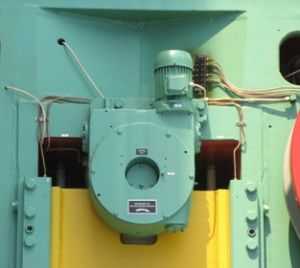

Фото кривошипно-коленного чеканочного пресса КБ8336

Фото кривошипно-коленного чеканочного пресса КБ8336


Общий вид кривошипно-коленного чеканочного пресса КБ8336

Общий вид кривошипно-коленного чеканочного пресса КБ8336


Технические характеристики кривошипно-коленного чеканочного пресса КБ8336

Наименование параметраКБ8336
Основные параметры
Номинальное усилие пресса, кН (тс)4000 (400)
Наибольший ход ползуна (штока), мм130
Частота ходов ползуна непрерывных, 1/мин50
Рабочий ход ползуна до его крайнего нижнего положения, соответствующий номинальному усилию, мм1,6
Наибольшее расстояние между столом и ползуном в его нижнем положении, мм475
Регулировка расстояние между столом и ползуном, мм12
Размеры стола, мм500 х 500
Расстояние между направляющими, мм350
Электрооборудование
Количество электродвигателей
Электродвигатель главного привода, кВт16
Электродвигатель гидронасоса выталкивателя, кВт
Габариты и масса пресса
Габариты пресса (длина ширина высота), мм2005 х 1240 х 2800
Масса пресса, кг8960

Связанные ссылки. Дополнительная информация

Каталог справочник однокривошипных прессов

Каталог справочник механических прессов

Паспорта и схемы к однокривошипным прессам и кузнечно-прессовому оборудованию

Справочник деревообрабатывающих станков

Справочник КПО

Купить каталог, справочник, базу данных: Прайс-лист информационных изданий


stanki-katalog.ru

Технические характеристики и специфика работы чеканочного пресса

Наиболее часто для нанесения различных рисунков на разные металлические изделия, как на крупных современных промышленных предприятиях, так и в мелких компаниях, применяются чеканочные прессы.

Как правило, это оборудование широко используется для выполнения калибровки, продавливания, выдавливания рельефных узоров, чеканки на металлической поверхности.

Главной особенностью этого оборудования является наличие специального кривошипно-коленного механизма, благодаря которому и появляется возможность для проделывания всех этих операций с металлическими заготовками. При этом, несмотря на наличие у этого устройства небольшого и плавного рабочего хода, то усилие, с которым механизм воздействует на поверхность заготовки, вполне достаточно для того, чтобы качественно выполнять чеканочные работы.

Специфика работы

Чеканочные прессы оснащаются такими дополнительными приспособлениями, которые обеспечивают выталкивание уже готового изделия заготовки из-под штамповочного оборудования, после окончания проведения всех необходимых операций. Поэтому работа чеканочного оборудования носит цикличный характер:

  • Вначале заготовка подается в пресс.
  • Затем происходит ее обработка под воздействием штампующих элементов или других деталей.
  • И уже после окончания всех штамповочных операций ее выталкивает из пресса специальное приспособление.

По окончании всех этих операций, производственный цикл изготовления детали завершается и появляется возможность для обработки следующей заготовки.

Техническое устройство

Как правило, для чеканочного оборудования используется станина закрытого типа. Также в зависимости от модификации пресс оснащается одно- или дв

machine-tools-repair.com

чеканочный пресс — это… Что такое чеканочный пресс?


  • sizing press
  • Howard press

Смотреть что такое «чеканочный пресс» в других словарях:

  • ЧЕКАНОЧНЫЙ ПРЕСС — вертик. пресс с кривошипно ползунным механизмом для калибровки, чеканки поковок, монет и др. металлич. изделий в штампах. Операции, выполняемые на Ч. п., требуют относительно больших усилий при малых рабочих ходах; Макс. усилие развивается в… …   Большой энциклопедический политехнический словарь

  • Чеканочный пресс —         вертикальный кривошипный пресс, предназначенный для чеканки (См. Чеканка) и других операций объёмной штамповки (См. Объёмная штамповка) с малым рабочим ходом. Отличительная особенность Ч. п. шестизвенный кривошипно коленный механизм… …   Большая советская энциклопедия

  • Пресс-брикет вальцовый — [roll briquetting press] брикетный пресс, в котором брикетирование осуществляется сжатием шихты между двумя вращающимися барабанами (валками), поверхность которых снабжена пресс формами (рис.) подушко , яйце , орехо и каплеобразными ячейками… …   Энциклопедический словарь по металлургии

  • пресс Говарда — [Howard press] пресс для отжатия свинца из цинковой «пены» при обессеребривании свинца. Назван по имени конструктора (W. H. Howard, 1896 г.). Закрепляется на штоке пневмоцилиндра (давление 1 1,5 МПа) пластина с зубьями опускается в расположенный… …   Энциклопедический словарь по металлургии

  • Пресс — [press] (от латинского presso давить, жать) машина неударного (статического) действия для обработки материалов давлением, пресс широко применяют в разных отраслях промышленности для обработки металлов, пластических масс, резины, сельско… …   Энциклопедический словарь по металлургии

  • пресс-ножницы — [shearing press] кузнечно прессовая машина, сочетающая комбинированные ножницы и пресс для пробивки отверстий. Смотри также: Пресс чеканочный пресс пресс Говарда …   Энциклопедический словарь по металлургии

  • ПРЕСС — ПРЕСС, а, муж. 1. Машина для сильного сжатия чего н., разглаживания, обработки давлением. Гидравлический, механический п. Штамповочный, чеканочный п. Сенной п. 2. Тяжёлый предмет, предназначенный для придавливания чего н. Положить листы под п.… …   Толковый словарь Ожегова

  • брикетный пресс — [briquetting press] машина для производства брикетов из руд и концентратов. Для брикетирования (прессования) используется вальцовый пресс брикет, механический брикетный пресс ударного действия, кольцевые и гидравлические, револьверные, а также… …   Энциклопедический словарь по металлургии

  • фрикционный пресс — [friction press] механический пресс, в котором движение рабочего органа осуществляют силы трения, возникающие в местах контакта между маховиком и врашающимися дисками. Поэтому фрикционный пресс иногда называют винтовым фрикционным молотом или… …   Энциклопедический словарь по металлургии

  • кривошипный пресс — [eccentric press] механический пресс, в котором рабочий орган (ползун) приводится в движение кривошипным механизмом, работающим от электродвигателя. По способу привода главного ползуна кривошипные прессы делят на: кривошипные, кривошипно коленные …   Энциклопедический словарь по металлургии

metallurgicheskiy.academic.ru

Чеканочная пресса — Большая Энциклопедия Нефти и Газа, статья, страница 1

Чеканочная пресса

Cтраница 1


Чеканочные прессы изготовляют с усилием до 800 тс и более.  [2]

Чеканочные прессы не рекомендуется применять для горячей калибровки, ибо тонкие части заготовки успевают подстыть в процессе нарастания деформирующих усилий, в результате при удалении заготовки из штампа она может получить дополнительное коробление.  [3]

Чеканочные прессы отличаются малым ходом при очень больших усилиях на ползуне. Для обеспечения высокой точности штампуемых деталей их конструкцию делают чрезвычайно жесткой.  [5]

Чеканочные прессы применяют для операций, требующих больших усилий при малом ходе ползуна. На чеканочных прессах производят чеканку, правку плоскостей и калибровку изделий. Шарнир 3 ( рис. — 41, б) соединен с коленчатым валом 2 с помощью шатуна.  [7]

Чеканочные прессы оснащаются верхним и нижним рычажными выталкивателями. Верхний выталкиватель действует подобно выталкивателям кривошипных прессов, нижний — получает движение от коленчатого вала через рычаж — ( ный привод. В связи с тем, что при объемной штамповке прессы работают в распор, весьма опасной является их перегрузка. Поэтому современные чеканочные прессы оснащают приборами, показывающими фактическое усилие при штамповке. Эти приборы позволяют проверять нагрузку пресса при его наладке и работе.  [9]

Чеканочные прессы имеют небольшое число ходов — 20 — f — 70 в минуту, величина хода их ползуна также мала — от 45 до 200 мм.  [10]

Чеканочные прессы работают враопор, поэтому их перегрузка весьма опасна и они оснащаются приборами, показывающими фактическое усилие при штамповке. При отсутствии на прессе фирменного прибора показатель нагрузки необходимо сделать при монтаже пресса.  [11]

Чеканочные прессы предназначаются для выполнения операций чеканки, калибровки, правки и пр. Особенностью прессов этого типа является жесткость конструкции.  [12]

Чеканочные прессы изготовляют с номинальным усилием до 800 т ( 8 Мн), я иногда и более.  [14]

Страницы:      1    2    3    4    5
