Сталь 20 - конструкционная сталь

Продажа проката стали 20 со складов на Урале и в Москвской области. Всегда в наличии на складе более 200тн стали 20.

(351) 735-59-79

Сталь 20. Описание

В целом сталь 20 находит широкое применение в котлостроении, для труб и нагревательных трубопроводов различного назначения, кроме того промышленность выпускает пруток, лист. После цементации и цианирования из этой стали можно изготавливать детали, от которых требуется высокая твердость поверхности и допускается невысокая прочность сердцевины: кулачковые валики, оси, крепежные детали, шпиндели, пальцы, звездочки, шпильки, вилки тяг и валики переключения передач, толкатели клапанов, валики масляных насосов, пальцы рессор, малонагруженные шестерни и другие детали автотракторного и сельскохозяйственного машиностроения.

Из стали 20 изготавливается богатый ассортимент проката, конечно при этом учитываются оссобености стали этой марки. Так поковки из этой марки могут быть изготовлены категории прочности только 175, 195, 215, 245 при толщине поковок от 100 до 300 мм, для получения поковок с большей категорией прочностью необходимо уже использовать другую сталь. Для изготовления поковок используют блюмсы или слитки стали, ккатаные или кованые заготовки, либо заготовки отлитые на линии непрерывной разливки стали и какие-либо другие виды проката.

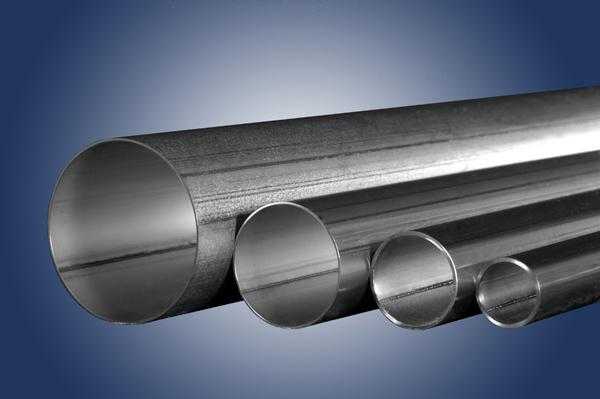

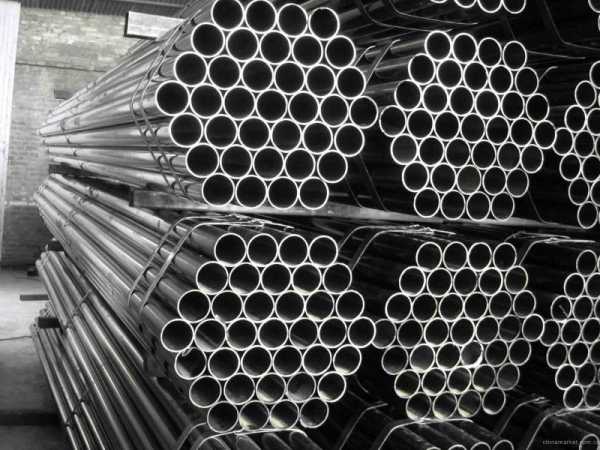

Труба прямошовная из марки 20 создается методом электросварки из листов или рулонов стали, при этом при обозначении такой трубы пишется ее диаметр, толщина стенки, длина, класс точности, ГОСТ, например: труба прямошовная толщиной 89 мм, стенкой 4 мм, мерной длины 6 метров II класса точности, которая была изготовлена по группе Б ГОСТ 10507-80 обозначается следующим образом:

89х4х6000 II ГОСТ 10704-91

Б-20 ГОСТ 10507-80

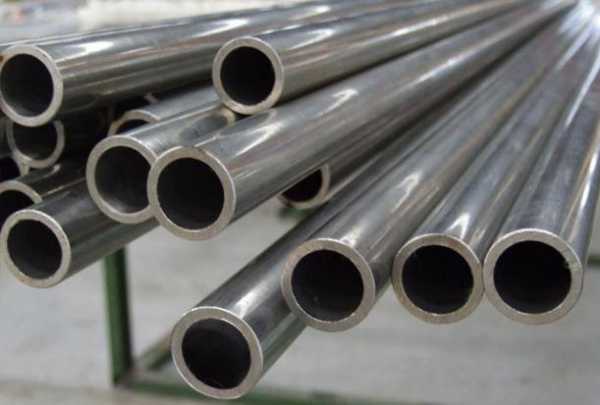

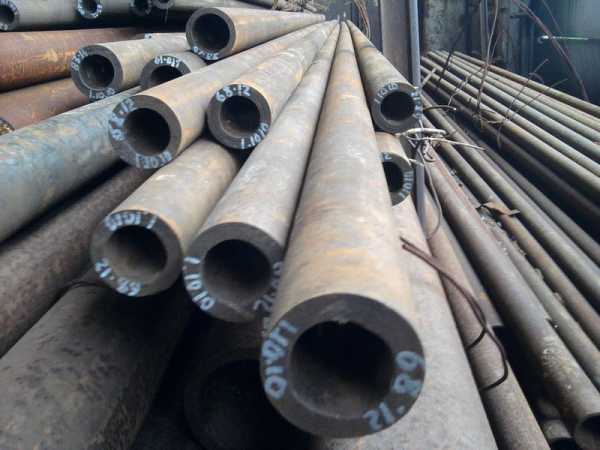

Методом горячего деформирования изготавливаются бесшовные трубы, при этом они должны обладать следующими свойствами: временное сопротивление разрыву 412 МПа, предел текучести 245 МПа, относительное удлинение 21%, твердость по Бринеллю 4,8.



Технологические свойства ст20

Температура начала ковки стали 20 составляет 1280° С, окончания - 750° С, охлаждение поковки - воздушное. Сталь 20 нефлокеночувствительна и не склонна к отпускной способности. Свариваемость стали 20 не ограничена, исключая детали, подвергавшиеся химико-термической обработке. Рекомендованы способы сварки АДС, КТС, РДС, под газовой защитой и флюсом.

Сталь 20 применяют для производства малонагруженных деталей ( пальцы, оси, копиры, упоры, шестерни), цементуемых деталей для длительной и весьма длительной службы (эксплуатация при температуре не выше 350° С), тонких деталей, работающих на истирание. Сталь 20 без термической обработки или после нормализации используется для производства крюков кранов, вкладышей подшипников и прочих деталей для эксплуатации под давлением в температурном диапазоне от -40 до 450°С . Сталь 20 после химико-термической обработки идет на производство деталей, которым требуется высокая поверхностная прочность ( червяки, червячные пары, шестерни). Широко применяют ст20 для производства трубопроводной арматуры, труб, предназначенных для паропроводов с критическими и сверхкритическими параметрами пара, бесшовных труб высокого давления, сварных профилей прямоугольного и квадратного сечения и т.д.



Химический состав в % материала  20
C Si Mn Ni S P Cr Cu
0.17 - 0.24 0.17 - 0.37 0.35 - 0.65 до   0.3 до   0.04 до   0.035 до   0.25 до   0.3

Температура критических точек материала 20
Ac1 = 724 ,       Ar1 = 682 ,      Ac3(Acm) = 845 ,       Ar3(Arcm) = 815



Механические свойства при Т=20oС материала 20

Сортамент Размер Напр. sT d5 y KCU Термообр.
- мм - МПа МПа % % кДж / м2 -
Лист термообработ., ГОСТ 4041-71 4 - 14   340-490   28
Трубы горячедеформир., ГОСТ 550-75     431 255 22 50 780
Трубы, ГОСТ 8731-87
412
245 21
Трубы, ГОСТ 10705-80     372 225 22
Прокат, ГОСТ 1050-88 до 80   410 245 25 55

Нормализация
Прокат нагартован., ГОСТ 1050-88     490   7 40
Прокат отожжен., ГОСТ 1050-88     390   21 50
Лента отожжен., ГОСТ 2284-79     310-540   18
Лента нагартован., ГОСТ 2284-79     490-830

    Твердость   20   после отжига ,             ГОСТ 1050-88 HB 10 -1 = 163   МПа

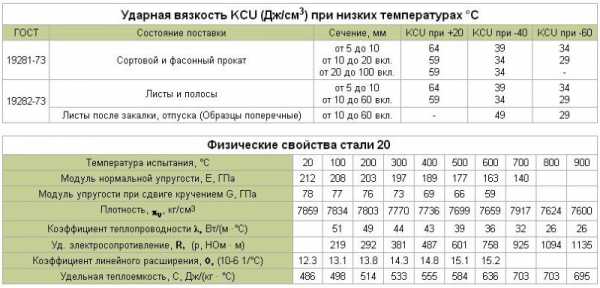

Физические свойства материала 20

T E 10- 5 a 10 6 l r C R 10 9
Град МПа 1/Град Вт/(м·град) кг/м3 Дж/(кг·град)
Ом·м
20 2.13   52 7859
100 2.03 11.6 50.6 7834 486 219
200 1.99
12.6
48.6 7803 498 292
300 1.9 13.1 46.2 7770 514 381
400 1.82 13.6 42.8 7736 533 487
500 1.72 14.1 39.1 7699 555 601
600 1.6 14.6 35.8 7659 584 758
700   14.8 32 7617 636 925
800   12.9   7624 703 1094
900       7600 703 1135
1000         695





www.promgroupchel.ru

Сталь 20: характеристики, свойства, область применения

Во многом эксплуатационные качества металла зависят от концентрации углерода, так как с увеличением его концентрации повышается твердость поверхности, как и хрупкость. Довольно распространенным металлом можно назвать сталь 20. Применяется она в машиностроительной области на протяжении длительного периода. Марка стали 20 обладает эксплуатационными качествами, которые подходят для создания подшипников скольжения, труб, валов и многих других изделий. Государственные стандарты определяют химический состав Ст 20. Во много расшифровка определяет то, какие химические элементы включаются в состав. Сталь 20 ГОСТ применяется только при маркировке металлов, которые производятся на территории стран СНГ. В других странах применяются собственные стандарты, но химический состав и эксплуатационные качества остаются схожими.

Сталь 20

Химический состав

Для обеспечения длительного срока службы химический состав оставляется сбалансированным. Кроме этого, в составе нет большого количества легирующих элементов, за счет чего обеспечивается простота производства. Состав стали 20 характеризуется следующим образом:

  1. Основная часть металла представлена железом. Показатель его концентрации составляет 98%.
  2. Как ранее было отмечено, основные эксплуатационные характеристики зависят от количества углерода и равномерности его распределения. При маркировке указывается именно этот элемент, в рассматриваемом случае его концентрация 0,2%. Стоит учитывать, что в нормативной документации указывается предел, которому должна соответствовать марка: от 0,17 до 0,24%.
  3. В составе также отмечается большая концентрация магния и кремния: первый элемент в пределе 0,35-0,65%, второй 0,17-0,37%. Эти элементы также во многом определяют эксплуатационные характеристики металла.
  4. В составе есть и другие химические элементы, в том числе вредные. Их концентрация выдерживается в строгом пределе, так как их наличие становится причиной снижения прочности и надежности, прочности и ухудшению других качеств.

Ст 20

Несмотря на то, что процесс легирования существенно повышает стоимость металла, этот процесс позволяет существенно увеличить характеристики материала. Примером назовем добавление в состав хрома, за счет которого структура становится более устойчивой к воздействию влаги. Все нержавеющие стали имеют высокий показатель концентрации хрома в составе.

Основные характеристики и свойства

При выборе металла уделяется много внимания основным характеристикам. К ним отнесем:

  1. Показатель твердости. Он может варьировать в большом диапазоне и зависеть от того, была ли проведена термическая обработка. Твердость стали 20 выдерживается на уровне 163 МПа. Этого вполне достаточно для изготовления различных изделий, которые обладают высокой износостойкостью.
  2. Также учитывается и плотность. Менее плотные материалы применяются для изготовления изделий, которые будут обладать небольшим весом. В рассматриваемом случае показатель составляет 7,85 к/см3.
  3. Рассматривая основные характеристики учитывается предел текучести и предел прочности. Они рассматриваются при создании различных проектов. Металл Ст 20 может улучшаться для того, чтобы увеличить характеристики материала.
  4. Структура характеризуется тем, что не склонна к отпускной хрупкости и образованию флокенов.
  5. Проводимая термообработка стали 20 позволяет существенно увеличить срок службы изделия. Проводится она при определенных режимах. К примеру, для ковки структура нагревается до температуры 1 280 градусов Цельсия.
  6. При необходимости есть возможность проводить сваривание деталей.
  7. Ударная вязкость стали 20 определяет то, что металл часто применяется при изготовлении валов и других подобных изделий, которые могут использоваться при создании элементов, применяемых при создании различных механизмов. Модуль упругости также учитывается при рассмотрении основных свойств металла.
  8. Средний коэффициент теплопроводности определяет то, что структура может нагреваться достаточно быстро, но при этом тепло отводится с высокой эффективностью.

Свойства Ст 20

Механические свойства стали 20 определяют довольно широкое распространение этой марки в машиностроительной и других область промышленности. Как ранее было отмечено, технические характеристики могут улучшаться при проведении термической обработки или легировании. Перестроение структуры металла позволяет повысить твердость поверхностного слоя, при добавлении других химических веществ могут придаваться особые качества, к примеру, коррозионная стойкость.

Скачать ГОСТ 1050-2013

Термическая обработка предусматривает изменение структуры за счет оказания воздействия определенной температуры. Критические точки выбираются в зависимости от особенностей химического состава. К особенностям подобной процедуры отнесем следующие моменты:

  1. Для оказания требуемого воздействия применяется специальное оборудование. Примером можно назвать доменные и индукционные печи. На протяжении длительного периода использовали именно доменные печи, но они уступают индукционным. Второй вариант исполнения подходит для установки в небольших мастерских.
  2. Критические точки учитываются при проведении рассматриваемой процедуры. Стоит учитывать, что они уже были выявлены для всех металлов, поэтому не нужно проводить исследования повторно.
  3. Заготовка разогревается до требуемой температуры, после чего происходит первичное перестроение структуры. Время выдержки также является важным показателем, который должен учитываться, как и скорость нагрева.
  4. Уделяется внимание и процессу охлаждения. Слишком большие заготовки охлаждаются на воздухе, так как возникают проблемы с созданием требующейся среды. На протяжении длительного периода охлаждение проводилось в воде, но это приводило к появлению окалины. Обеспечить более высокое качество термической обработки возможно за счет применения масла в качестве охлаждающей среды. Однако, при охлаждении в масле следует учитывать высокую вероятность образования токсичного дыма и воспламенения поверхности от высокой температуры.

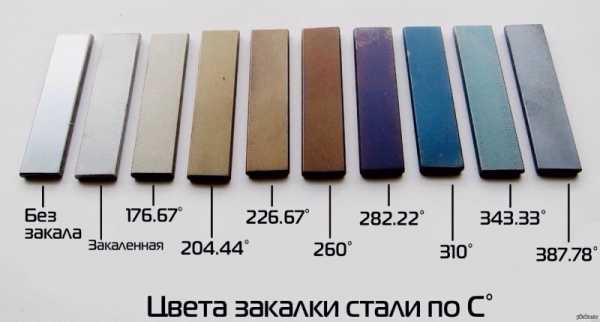

Цвета закалки стали

Во многих случаях после термической обработки образуются поверхностные дефекты. Именно поэтому процедура применяется для заготовок или изделий, которые созданы с учетом припуска. После закалки часто проводится отпуск, который позволяет снять внутренние напряжения и снизить вероятность повреждения изделия при падении или возникновении ударной нагрузки.

Область применения

Низкая стоимость определяет то, что сталь 20, применение которой связано с изготовлением различных изделий, стали использовать для создания различного рода заготовок. Рассматривая особенности стали марки 20 и ее области применения, отметим следующие моменты:

  1. Чаще всего применяется при котлостроении. Примером назовем изготовление труб и нагревательных элементов различного назначения.
  2. В промышленность поставляются заготовки в виде прутка или листа.
  3. Очень часто сталь улучшается путем цементации. Это позволяет увеличить твердость поверхности, но пластичную сердцевину. Примером можно назвать различные оси, кулачки и валики, пальцы и шпиндели, толкательные клапана, пальцы рессора и другие элементы, получившие широкое распространение в машиностроении.
  4. На производственные площадки поставляется прокат с различным диаметром. При этом заготовка может обрабатываться резанием при применении токарного и фрезерного, сверлильного и другого оборудования.

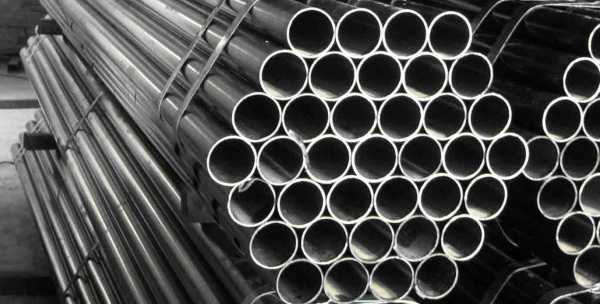

  5. Трубы изготавливаются при применении электросварки. Для этого применяется листовая сталь, которая сваривается в точке соприкосновения. При применении метода горячей деформации получают бесшовные трубы, которые обладают высокими эксплуатационными характеристиками.

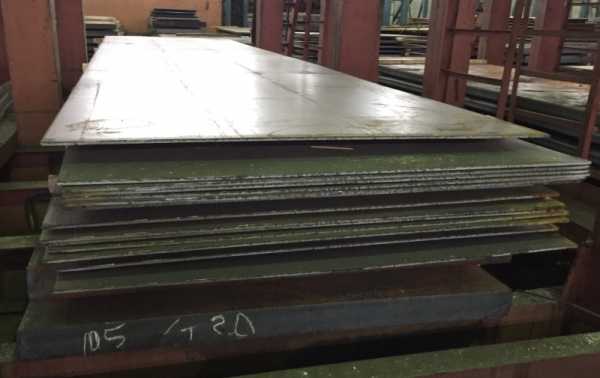

Лист сталь 20

Подобные стали применяются на протяжении длительного периода. Стоит учитывать, что температура применения довольно низкая. Другими словами, структура может быстро нагреваться, за счет чего существенно повышается пластичность. Также металл не может выдерживать воздействие низкой температуры, так как она делает структуру более хрупкой. Существенно увеличить область применения стали 20 смогли при правильном проведении термической обработки, а также легировании структуры.

Аналоги стали 20

Как ранее было отмечено, рассматриваемые стандарты маркировки применяются исключительно при производстве металла на территории стран СНГ. Зарубежные производители проводят выпуск большого количества аналогов, которые обладают схожими эксплуатационными характеристиками. Производство стали 20 налажено в США, Германии, Японии и многих других европейских странах. Зарубежные аналоги могут обладать несколько иным химическим составом, но эксплуатационные качества во многом схожи. Если рассматривать аналоги с другим химическим составом, то можно уделить внимание стали 30, 40Х и другим легированным сплавам. По своим основным качествам они несколько отличаются, но все же могут применяться при изготовлении идентичных изделий.

В заключение отметим, что низкая концентрация углерода определяет необходимость в проведении термической обработки. Очень часто выполняется закалка, а также отпуск, которые позволяют повысить твердость и износостойкость поверхности, но при этом снизить хрупкость. Проводится цементация и другие процедуры внесения химических веществ в поверхностный слой. К примеру, цементация позволяет существенно увеличить твердость изделия. Многие процессы предусматривают применение специального оборудования. Поэтому в домашних условиях провести улучшение металла не получится.

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.



stankiexpert.ru

Характеристики стали 20: температура нагрева, твердость, применение

Марка стали: 20 (отечественные аналоги: сталь 15, сталь 25).

Класс: сталь конструкционная углеродистая обыкновенного качества

Использование в промышленности:
20А: после нормализации или без термообработки крюки кранов, муфты, вкладыши подшипников и другие детали, работающие при температуре от -40 до 450 °С под давлением, после ХТО - шестерни, червяки и другие детали, к которым предъявляются требования высокой поверхностной твердости при невысокой прочности сердцевины;
20кп, 20пс: без термообработки или нормализации - патрубки, штуцера, вилки, болты, фланцы, корпуса аппаратов и другие детали из кипящей стали, работающие от -20 до 425 °С, после цементации и цианирования - детали от которых требуется высокая твердость поверхности и невысокая прочность сердцевины (оси, крепежные детали, пальцы, звездочки).

Удельный вес стали 20: 7,85 г/см3

Твердость материала: HB 10-1 = 163 МПа

Температура критических точек: Ac1 = 735 , Ac3(Acm) = 850 , Ar3(Arcm) = 835 , Ar1 = 680

Температура ковки, °С: начала 1280, конца 750, охлаждение на воздухе.

Обрабатываемость резанием: в горячекатанном состоянии при HB 126-131 и δB=450-490 МПа, Кυ тв. спл=1,7 и Кυ б.ст=1,6

Свариваемость материала: без ограничений, кроме деталей после химико-термической обработки. Способы сварки: РДС, АДС под флюсом и газовой защитой, КТС.

Флокеночувствительность: не чувствительна

Склонность к отпускной хрупкости: не склонна

Вид поставки:

  • Cортовой прокат в том числе фасонный: ГОСТ 1050-88, ГОСТ 2590-2006, ГОСТ 2591-2006, ГОСТ 2879-2006, ГОСТ 8509-93, ГОСТ 8510-86, ГОСТ 8240-97, ГОСТ 8239-89.
  • Калиброванный пруток ГОСТ 7417-75, ГОСТ 8559-75, ГОСТ 8560-78, ГОСТ 10702-78.
  • Шлифованный пруток и серебрянка ГОСТ 14955-77.
  • Лист толстый ГОСТ 1577-93, ГОСТ 19903-74.
  • Лист тонкий ГОСТ 16523-97.
  • Лента ГОСТ 6009-74, ГОСТ 10234-77, ГОСТ 103-2006, ГОСТ 82-70.
  • Проволока ГОСТ 5663-79, ГОСТ 17305-91.
  • Поковки и кованые заготовки ГОСТ 8479-70.
  • Трубы ГОСТ 10704-91, ГОСТ 10705-80, ГОСТ 8731-74, ГОСТ 8732-78, ГОСТ 8733-74, ГОСТ 5654-76, ГОСТ 550-75.
Зарубежные аналоги марки стали 20
США1020, 1023, 1024, G10200, G10230, h20200, M1020, M1023
Германия1.0402, 1.0405, 1.1151, C22, C22E, C22R, Ck22, Cm22, Cq22, St35, St45-8
ЯпонияS20C, S20CK, S22C, STB410, STKM12A, STKM12A-S, STKM13B, STKM13B-W
Франция1C22, 2C22, AF42, AF42C20, C20, C22, C22E, C25E, XC15, XC18, XC25
Англия050A20, 055M15, 070M20, 070M26, 1449-22CS, 1449-22HS, 1C22, 22HS, 430, C22, C22E
Евросоюз1.1151, 2C22, C20E2C, C22, C22E
ИталияC18, C20, C21, C22, C22E, C22R, C25, C25E
БельгияC25-1, C25-2
Испания1C22, C22, C25k, F.112, F.1120
Китай20, 20G, 20R, 20Z
Швеция1450
Болгария20, C22, C22E
ВенгрияA45.47, C22E
Польша20, K18
РумынияOLC20, OLC20X
Чехия12022, 12024
Австралия1020, M1020
ШвейцарияCk22
Юж.КореяSM20C, SM20CK, SM22C

Сталь марки 20 – прочность, надежность и применение

Сталь 20 имеет стандартные характеристики для металла своего класса: она идеально подходит для создания различных труб и нагревательных элементов, широко используется в котлостроении, так как выдерживает воздействие высоких температур, не склонна к деформации и износу. Температура плавления стали 20 составляет от 1280 градусов в начале процесса ковки до 750 в конце.

Как правило, высокая твердость стали 20 позволяет использовать ее для производства различных востребованных в строительстве деталей, таких как:

Этот вид стали идеален для создания тонких деталей, которые работают на истирание. Сталь 20 температура эксплуатации – не выше +350 градусов.

После специальной обработки химико-термическим образом металл можно применять для производства высококачественных деталей повышенной прочности, но наиболее широкое распространение он получил для создания трубопроводных систем, арматуры, предназначенных для подачи воды и пара на критически высоких температурах.

Свойство стали 20

Удельный вес металла составляет 7,85 г/см3. Сталь 20 обладает высокими эксплуатационными характеристиками, что позволяет значительно расширять области ее применения. Для того, чтобы готовые изделия получались максимально качественными, обработка производится в несколько этапов. Изначально производится ковка, изделию придается нужная форма. Затем формируются пазы, резьбы и отверстия. Сталь 20 температура нагрева составляет от 750 градусов.

В нашем магазине мы предлагаем широкий ассортимент различных изделий из металла, в том числе из стали 20 марки. Отечественные ее аналоги – это 15 и 25 марки. У нас вы можете приобрести по приемлемым ценам различные детали для строительства и производства под заказ, также широким спросом пользуются различные металлоконструкции, которые наши мастера изготавливают на мощностях компании. Одним из основных направлений нашей деятельности является изготовление оконных отливов и автомобильных навесов. Мы предоставляем вашему вниманию готовые чертежи, по которым несложно высчитать стоимость изделий и конструкций. Стоит отметить, что цены у нас максимально доступные, мы рады каждому новому клиенту, поэтому предлагаем исключительно высококачественную продукцию собственного производства. Обращайтесь к нам!

atl-met.ru

Cталь 20 - ГП Стальмаш

Справочная информация

           Характеристика материала сталь 20

Химический состав в % материала сталь 20

C Si Mn Ni S P Cr Cu As
0.17 - 0.240.17 - 0.370.35 - 0.65до   0.25до   0.04до   0.04до   0.25до   0.25до   0.08

Температура критических точек материала 20.

Ac1 = 724 ,      Ac3(Acm) = 845 ,       Ar3(Arcm) = 815 ,       Ar1 = 682

Механические свойства при Т=20oС материала сталь 20

СортаментРазмерНапр.sвsTd5y KCU Термообр.
- мм - МПа МПа % % кДж / м2 -
Прокат горячекатан. до 80Прод.420 2502555 Нормализация
Пруток Прод.480 27030621450Отжиг 880 - 900oC,
Пруток Прод.510 32030.7671000Нормализация 880 - 920oC,
    Твердость материала   сталь 20   после отжига ,       HB 10 -1 = 163   МПа
    Твердость материала  сталь 20   калиброванного нагартованного ,       HB 10 -1 = 207   МПа

Физические свойства материала сталь 20 .

TE 10- 5a 10 6lrCR 10 9
Град МПа 1/Град Вт/(м·град)кг/м3Дж/(кг·град) Ом·м
20 2.13   52 7859
100 2.03 11.6 50.6 7834 486 219
200 1.99 12.6 48.6 7803 498 292
300 1.9 13.1 46.2 7770 514 381
400 1.82 13.6 42.8 7736 533 487
500 1.72 14.1 39.1 7699 555 601
600 1.6 14.6 35.8 7659 584 758
700   14.8 32 7617 636 925
800   12.9   7624 703 1094
900       7600 703 1135
1000         695
TE 10- 5a 10 6lrCR 10 9

Технологические свойства материала сталь 20 .

  Свариваемость:без ограничений.
  Флокеночувствительность:не чувствительна.
  Склонность к отпускной хрупкости:не склонна.

Зарубежные аналоги материала сталь 20Внимание!   Указаны как точные, так и ближайшие аналоги.

СШАГерманияЯпонияФранцияАнглияЕвросоюзИталияБельгияИспанияКитайШвецияБолгарияВенгрияПольшаРумынияЧехияАвстралияШвейцарияЮж.Корея
-DIN,WNrJISAFNORBSENUNINBNUNEGBSSBDSMSZPNSTASCSNASSNVKS
1020
1023
1024
G10200
G10230
h20200
M1020
M1023
1.0402
1.0405
1.1151
C22
C22E
C22R
Ck22
Cm22
Cq22
St35
St45-8
S20C
S20CK
S22C
STB410
STKM12A
STKM12A-S
STKM13B
STKM13B-W
1C22
2C22
AF42
AF42C20
C20
C22
C22E
C25E
XC15
XC18
XC25
050A20
055M15
070M20
070M26
1449-22CS
1449-22HS
1C22
22HS
430
C22
C22E
1.1151
2C22
C20E2C
C22
C22E
C18
C20
C21
C22
C22E
C22R
C25
C25E
1C22
C22
C25k
F.112
F.1120

Обозначения:

Механические свойства :
sв- Предел кратковременной прочности , [МПа]
sT- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5- Относительное удлинение при разрыве , [ % ]
y- Относительное сужение , [ % ]
KCU- Ударная вязкость , [ кДж / м2]
HB- Твердость по Бринеллю , [МПа]

Физические свойства :
T - Температура, при которой получены данные свойства , [Град]
E- Модуль упругости первого рода , [МПа]
a- Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l- Коэффициент теплопроводности (теплоемкость материала) , [Вт/(м·град)]
r- Плотность материала , [кг/м3]
C - Удельная теплоемкость материала (диапазон 20o - T ), [Дж/(кг·град)]
R - Удельное электросопротивление, [Ом·м]

Свариваемость :
без ограничений - сварка производится без подогрева и без последующей термообработки
ограниченно свариваемая- сварка возможна при подогреве до 100-120 град. и последующей термообработке
трудносвариваемая- для получения качественных сварных соединений требуются дополнительные операции: подогрев до 200-300 град. при сварке, термообработка после сварки - отжиг
Марочник стали и сплавов

yaruse.ru

ГОСТ, характеристики, свойства и применение

Чистое железо характеризуется ограниченным перечнем свойств и как основной металл не представляет большого интереса. Но сплавы на его основе обладают колоссальными возможностями, нужно только определить химический состав и сделать правильную термическую обработку.

Самые распространенные конструкционные стали

Все стали на основе железа относятся к черной металлургии и имеют многочисленную классификацию. Она производится по различным параметрам: по химическому составу, назначению, содержанию вредных элементов, прочности и ударной вязкости, гибкости и многим другим. Конструкционные - стали самые распространенные в применении. Некоторые из них обладают универсальными свойствами и взаимозаменяемостью.

Конструкционная сталь 20 относится к среднеуглеродистому классу, имеет феррито-перлитную структуру. Сталь качественная, т. е. имеет сниженное содержание вредных элементов: серы и фосфора. Без ограничений по свариваемости. Оптимальное сочетание прочности и пластичности делает ее просто универсальным материалом для производства трубного проката, деталей, подвергаемых последующей термомеханической и термохимической обработке (цементированию, оцинкованию и хромированию).

Двадцатка нашла свое применение

Сталь 20, свойства которой могут изменяться в больших пределах с помощью химико-термической, термомеханической обработки, наиболее востребована в трубном производстве при изготовлении деталей с твердой поверхностью и мягкой серединой. Это могут быть валы, звездочки, передачи, болты, крюки кранов, арматура, листы для штампования (профнастил), гайки и болты для неответственного крепления. Изготавливаемые трубы из такой марки стали применяют для передачи газов, пара, неагрессивных жидкостей, подающихся под давлением. Это трубы перегревателей, трубопроводов, котлов высокого давления и коллекторов.

Изменение структуры термохимической обработкой

Одна и та же марка может менять свои характеристики с помощью термической обработки. Марка стали 20 обладает хорошими пластическими характеристиками, поэтому изделия из нее получают несколькими методами: отливкой, холодным или горячим прокатом или волочением. После получения деталей методом отливок к ним может применяться химико-термическая обработка. Цель этой процедуры – получить твердый износостойкий слой, не поддающийся коррозии, и пластичную мягкую середину.

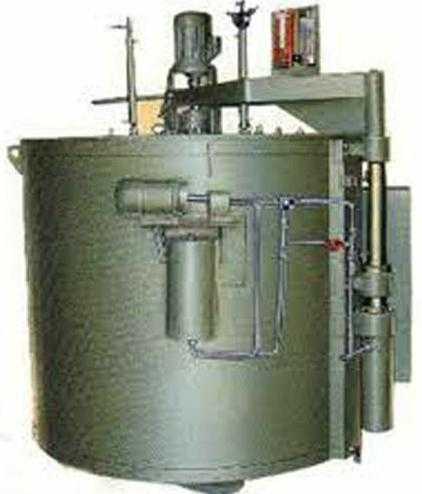

Для этого готовая деталь помещается в соответствующую среду (обкладывается сухим углеродосодержащим веществом, помещается в газообразную или жидкую среду), после чего выдерживается от нескольких часов до 1,5 суток при высокой температуре. Механическая обработка деталей к этому моменту должна быть закончена, так как после термохимической обработки изделие будет иметь уже окончательную структуру. Элемент насыщает верхний слой изделия (от 0,3 до 3,0 мм), соответственно улучшая его структуру и свойства.

В зависимости от применяемого вещества обработка называется: цианированием (покрытие цинком), цементацией (углеродом), хромированием (хромом). Углерод придает прочность, цинк - коррозионную стойкость, хром, вдобавок ко всему перечисленному, делает поверхность зеркальной.

Изменение структуры механической обработкой

В отличие от предыдущего метода обработки, который проводится исключительно для придания твердости в верхнем слое металла и гибкости во внутреннем, термомеханическая обработка – это один из методов придания формы. Сталь 20 может быть деформирована как горячим, так и холодным способом. В каждом виде есть свои преимущества и недостатки. Но используются они исходя из наиболее нужных свойств.

Горячее деформирование применяется к изделиям, имеющим толщину стенки более 5 мм. Так как при нагревании металла образуется окалина и обезуглероженный микрослой (нежелательная структура), то применять этот вид прокатки для тонкостенных деталей нецелесообразно. Однако он имеет одно большое преимущество перед холодной деформацией.

Холодное деформирование применяется к деталям, имеющим толщину менее 5 мм. Для холодного волочения подходят только «мягкие» виды стали. Во время прокатки металл испытывает значительные деформации, или наклеп. Это приводит к увеличению его прочности и наличию больших напряжений в структуре. Такой металл из-за его тонких стенок нельзя нагреть (провести отпуск, т. е. восстановить прежнюю структуру). Он более подвержен разрушению при ударах и других динамических нагрузках. Конструкционная стальная труба (сталь 20) различается методами изготовления и получаемыми техническими характеристиками, влияющими на применение. Для производства каждого вида трубы существуют свои ГОСТы, нормы, оборудование.

Холоднокатаные трубы с прямым швом

Процесс производства начинается с подготовки стальной полосы. Для этого листы стали режутся в полосы и свариваются в одну длинную ленту. Подается лента на гибочные валки, где и принимает форму трубы. Следующий этап – сварка. Для любой конструкции это самое слабое место. Устранить недостатки, которые возникают при сварке (появление оксидов и выгорание углерода), полностью невозможно, но, используя некоторые приемы, их можно снизить. Чтобы соединить сталь 20, используется электродуговая сварка в защитной среде инертного газа (аргона) или же индукционная сварка (токами высокой частоты). Труба проходит обязательный контроль сварного шва, после чего режется на детали нужной длины и складируется.

Холоднотянутые трубы со спиралевидным швом

Подготовка стали для производства этого вида трубы повторяет тот же процесс, как и для труб с прямым видом шва. Также идентичны: сварка, контроль и обрезка. Отличается только угол сворачивания ленты, при котором последующий шов огибает трубу по спиралевидной кривой. В силу своей конструктивной особенности этот метод наиболее прочный. И выдерживает большие нагрузки на разрыв, чем данные изделия с прямым швом.

Бесшовные трубы

Бесшовные трубы особо прочные, обладают несколькими достоинствами: у них нет сварных (слабых мест), в структуре стали отсутствуют какие-либо напряжения, толщина труб составляет не менее 5 мм. Их производство - более сложный процесс, поэтому и дорогостоящий. Сталь 20 уникальна тем, что трубы могут изготавливаться двумя способами - холодным и горячим волочением.

Горячекатаные бесшовные

После разогрева свыше 1100ºС заготовка прошивается гильзой и образует внутренний диаметр. По мере дальнейшего волочения труба принимает заданные размеры внутреннего, наружного диаметра и толщины стенки. В течение всего технологического процесса температура прокатываемой заготовки остается высокой. И только после принятия окончательной формы туба охлаждается. Во время длительного охлаждения происходит отпуск, убираются все негативные последствия проката, повышенная прочность и хрупкость. При полном охлаждении приобретает сталь 20 характеристики, которые имелись изначально. Этот технологический процесс предполагает изготовление только труб со стенами не менее 5 мм, а максимальная толщина может достигать 75 мм.

Холоднотянутые бесшовные

В отличие от предыдущего метода, в этом соблюдается небольшой температурный нюанс. Заготовка нагревается, но после первичной прошивки гильзой температура не поддерживается, и заготовка вытягивается в холодном состоянии. Этот метод отличается от горячекатаного тем, что можно изготавливать прочные трубы с тонкими стенками, тогда как при горячекатаном методе предусматриваются только толстые стенки. Для конечной структуры эти два метода идентичны, так как после холодной прокатки трубы подвергаются нормализации, при которой частично восстанавливается структура, и уходят напряжения.

Это далеко не весь перечень изделий, в основу которых ложится сталь 20 ГОСТ 1050-74. Увеличиваются потребности населения, появляются новые идеи и производства. Но эта марка только меняет форму и назначение, оставляя за собой право на существование.

fb.ru

Сталь 20Х

20Х-сталь конструкционная легированная.

Сварка стали 20Х производится без подогрева и без последующей термообработки.

Сталь 20Х мало мало флокеночувствительна и не склонна к отпускной хрупкости.

Сталь 20Х используется для изготовления деталей, к которым предъявляются требования высокой поверхностной твердости при невысокой прочности сердцевины (работающих в условиях износа при трении):

  • втулки
  • шестерни
  • обоймы
  • гильзы
  • диски
  • плунжеры
  • рычаги и другие цементуемые детали

Заменителями стали 20Х являются марки 15Х, 20ХН, 12ХН2, 18ХГТ.

Химический состав в % стали 20Х.

CSiMnNiSPCrCu
0.17-0.230.17-0.370.5-0.8 до 0.3 до 0.035 до 0.0350.7-1 до 0.3

Механические свойства при Т=20oС стали 20Х.

СортаментРазмерНапр.sвsTd5yKCUТермообр.
-мм-МПаМПа%%кДж / м2-
Поковкидо 100 3901952655590Нормализация
Поковки100-300 3901952350540Нормализация
Поковки300-500 3901952045490Нормализация
Твердость стали 20Х после отжига HB=179
Твердость стали 20Х калиброванного нагартованного HB=207

Физические свойства стали 20Х.

TE 10-5a106lrCR 109
ГрадМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град)Ом·м
202.16 427830
1002.1310.5427810496
2001.9811.6417780508
3001.9312.440 525
4001.8113.1387710537
5001.7113.636 567
6001.6514.0337640588
7001.43 32 626
8001.33 31 706

Обозначения:

Механические свойства:
 sв- Предел кратковременной прочности, [МПа]
sT- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5- Относительное удлинение при разрыве, [ % ]
y- Относительное сужение, [ % ]
KCU- Ударная вязкость, [ кДж / м2]
HB- Твердость по Бринеллю

Физические свойства:
 T- Температура, при которой получены данные свойства, [Град]
E - Модуль упругости первого рода , [МПа]
a - Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l - Коэффициент теплопроводности (теплоемкость стали) , [Вт/(м·град)]
r - Плотность стали , [кг/м3]
C- Удельная теплоемкость стали (диапазон 20o - T ), [Дж/(кг·град)]
R- Удельное электросопротивление, [Ом·м]



www.baltstroymetall.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
