Предел текучести сталь 09г2с – состав и характеристики, механические и технологические свойства, применение в промышленности

Сталь 09г2с Характеристики марки стали. Статьи компании «ООО ПРО МЕТИЗ»

Описание стали 09Г2С: Чаще всего прокат из данной марки стали используется для разнообразных строительных конструкций благодаря высокой механической прочности, что позволяет использовать более тонкие элементы чем при использовании других сталей. Устойчивость свойств в широком температурном диапазоне позволяет применять детали из этой марки в диапазоне температур от -70 до +450 С. Также легкая свариваемость позволяет изготавливать из листового проката этой марки сложные конструкции для химической, нефтяной, строительной, судостроительной и других отраслей. Применяя закалку и отпуск изготавливают качественную трубопроводную арматуру. Высокая механическая устойчивость к низким температурам также позволяет с успехом применять трубы из 09Г2С на севере страны.
Также марка широко используется для сварных конструкций. Сварка может производиться как без подогрева, так и с предварительным подогревом до 100-120 С. Так как углерода в стали мало, то сварка ее довольно проста, причем сталь не закаливается и не перегревается в процессе сварки, благодаря чему не происходит снижение пластических свойств или увеличение ее зернистости. К плюсам применения этой стали можно отнести также, что она не склонна к отпускной хрупкости и ее вязкость не снижается после отпуска. Вышеприведенными свойствами объясняется удобство использования 09Г2С от других сталей с большим содержанием углерода или присадок, которые хуже варятся и меняют свойства после термообработки. Для сварки 09Г2С можно применять любые электроды, предназначенные для низколегированных и малоуглеродистых сталей, например Э42А и Э50А. Если свариваются листы толщиной до 40 мм, то сварка производится без разделки кромок. При использовании многослойной сварки применяют каскадную сварку с током силой 40-50 Ампер на 1 мм электрода, чтобы предотвратить перегрев места сварки. После сварки рекомендуется прогреть изделие до 650 С, далее продержать при этой же температуре 1 час на каждые 25 мм толщины проката, после чего изделие охлаждают на воздухе или в горячей воде – благодаря этому в сваренном изделии повышается твердость шва и устраняются зоны напряженности.

Свойства стали 09Г2С: сталь 09Г2 после обработки на двухфазную структуру имеет повышенный предел выносливости; одновременно примерно в 3—3,5 раза увеличивается число циклов до разрушения в области малоцикловой усталости.
Упрочнение ДФМС(дфухфазные ферритно-мартенситные стали) создают участки мартенсита: каждый 1 % мартенситной составляющей в структуре повышает временное сопротивление разрыву примерно на 10 МПа независимо от прочности и геометрии мартенситной фазы. Разобщенность мелких участков мартенсита и высокая пластичность феррита значительно облегчают начальную пластическую деформацию. Характерный признак ферритно-мартенситных сталей — отсутствие на диаграмме растяжения плошадки текучести. При одинаковом значении общего (δобщ) и равномерного (δр) удлинения ДФМС обладают большей прочностью и более низким отношением σ0,2/σв (0,4—0,6), чем обычные низколегированные стали. При этом сопротивление малым пластическим деформациям (σ0,2) у ДФМС ниже, чем у сталей с ферритно-перлитной структурой.
При всех уровнях прочности все показатели технологической пластичности ДФМС (σ0,2/σв, δр, δобщ, вытяжка по Эриксену, прогиб, высота стаканчика и т. д.), кроме раздачи отверстия, превосходят аналогичные показатели обычных сталей.




При всех уровнях прочности все показатели технологической пластичности ДФМС (σ0,2/σв, δр, δобщ, вытяжка по Эриксену, прогиб, высота стаканчика и т. д.), кроме раздачи отверстия, превосходят аналогичные показатели обычных сталей.



Повышенная технологическая пластичность ДФМС позволяет применять их для листовой штамповки деталей достаточно сложной конфигурации, что является преимуществом этих сталей перед другими высокопрочными сталями.

Сопротивление коррозии ДФМС находится на уровне сопротивления коррозии сталей для глубокой вытяжки.

ДФМС удовлетворительно свариваются методом точечной сварки. Предел выносливости при знакопеременном изгибе составляет для сварного шва и основного металла (σв = 550 МПа) соответственно 317 и 350 МПа, т. е. 50 и 60 % ов основного металла.

В случае применения ДФМС для деталей массивных сечений, когда необходимо обеспечить достаточную прокаливаемость, целесообразно использовать составы с повышенным содержанием марганца или с добавками хрома, бора и т. д.

Экономическая эффективность применения ДФМС, которые дороже низкоуглеродистых сталей, определяется экономией массы деталей (на 20—25%). Применение ДФМС в некоторых случаях позволяет исключить упрочняющую термическую обработку деталей, например высокопрочных крепежный изделий, получаемых методом холодной высадки.

krepezh-optom.ru

Сталь 09Г2С

Сталь 09Г2С -низколегированная конструкционная  для сварных работ. 09Г2С- сталь свариваемая без ограничений, при сварке  не требует подогрева и последующей термообработки.

Сталь 09Г2С не флокеночувствительна и не склонна к отпускной хрупкости.

Сталь 09Г2С используется:

  • для производства паровых котлов
  • для производства аппаратов и емкостей, работающих под давлением при температуре -70 - +450 °С
  • для производства сварных листовых конструкций в химическом и нефтяном машиностроении
  • в судостроении
Типы и размеры 09Г2С:
  • Квадрат 09Г2С изготавливается с размером сторон 63-200 мм ( ГОСТ 2591-88). По тех. соглашению производится квадрат 220 мм.
  • Круг 09Г2С имеет размер от 28 до 180 включительно ( ГОСТ 2590-88)
  • Полоса 09Г2С имеет толщину от 12-50 мм и ширину 40-160 мм ( ГОСТ 103-76)

Заменителями стали 09Г2С являются марки 09Г2,09Г2Т,09Г2ДТ, а так же 10Г2С.

Химический состав в % стали 09Г2С.



CSiMnNiSPCrNCuAs
 до 0.120.5-0.81.3-1.7 до 0.3 до 0.04 до 0.035 до 0.3 до 0.008 до 0.3 до 0.08



Механические свойства при Т=20oС стали 09Г2С.

СортаментРазмерНапр.sвsTd5yKCUТермообр.
-мм-МПаМПа%%кДж / м2-
Лист4 50035021

Физические свойства стали 09Г2С.



TE 10-5a106lrCR 109
ГрадМПа1/ГрадВт/(м·град)кг/м3Дж/(кг·град)Ом·м
20
100 11.4
200 12.2
300 12.6
400 13.2
500 13.8

Обозначения:

Механические свойства:
 sв- Предел кратковременной прочности, [МПа]
sT- Предел пропорциональности (предел текучести для остаточной деформации), [МПа]
d5- Относительное удлинение при разрыве, [ % ]
y- Относительное сужение, [ % ]
KCU- Ударная вязкость, [ кДж / м2]
HB- Твердость по Бринеллю

Физические свойства:
 T- Температура, при которой получены данные свойства, [Град]
E - Модуль упругости первого рода , [МПа]
a - Коэффициент температурного (линейного) расширения (диапазон 20o - T ) , [1/Град]
l
- Коэффициент теплопроводности (теплоемкость стали) , [Вт/(м·град)]
r - Плотность стали , [кг/м3]
C- Удельная теплоемкость стали (диапазон 20o - T ), [Дж/(кг·град)]
R- Удельное электросопротивление, [Ом·м]















www.baltstroymetall.ru

Ответы@Mail.Ru: 09Г2С сталь - помогите описать ее свойства

стали: 09Г2С
Вид поставки
сортовой прокат, в том числе фасонный: ГОСТ 19281-73, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 8240-72. Лист толстый ГОСТ 19282-73, ГОСТ 5520-79, ГОСТ 5521-76, ГОСТ 19903-74. Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74. Полоса ГОСТ 103-76, ГОСТ 82-70. Поковки и кованые заготовки ГОСТ 1133-71.
Назначение
различные детали и элементы сварных металлоконструкций, работающих при температуре от -70 до +425 °С.
Химический состав

Химический элемент
%
Кремний (Si) 0.5-0.8
Медь (Cu), не более 0.30

Мышьяк (As), не более 0.08
Марганец (Mn) 1.3-1.7
Никель (Ni), не более 0.30
Фосфор (P), не более 0.035
Хром (Cr), не более 0.30
Азот (N), не более 0.008
Сера (S), не более 0.040

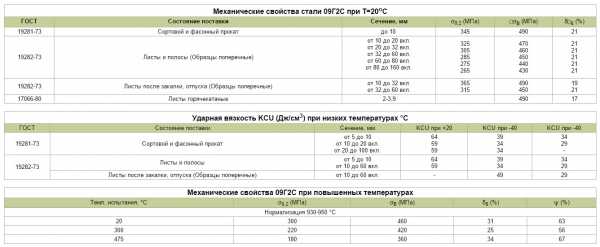

Механические свойства

Механические свойства
Термообработка, состояние поставки Сечение, мм s0,2, МПа sB, МПа d5, % d4, %
Сортовой и фасонный прокат <10 345 490 21
Листы и полосы (образцы поперечные) 10-20 325 470 21
Листы и полосы (образцы поперечные) 20-32 305 460 21
Листы и полосы (образцы поперечные) 32-60 285 450 21
Листы и полосы (образцы поперечные) 60-80 275 440 21
Листы и полосы (образцы поперечные) 80-160 265 430 21
Листы после закалки, отпуска (образцы поперечные) 10-32 365 490 19
Листы после закалки, отпуска (образцы поперечные) 32-60 315 450 21
Листы горячекатаные 2-3,9 490 17

Механические свойства при повышенных температурах
t испытания, °C s0,2, МПа sB, МПа d5, % y, %
Нормализация 930-950 °С
20 300 460 31 63
300 220 420 25 56
475 180 360 34 67

Механические свойства в зависимости от температуры отпуска
t отпуска, °С s0,2, МПа sB, МПа d5, % y, %

Листы толщиной 34 мм в состоянии поставки НВ 112-127 (образцы поперечные)
20 295 405 30 66
100 270 415 29 68
200 265 430
300 220 435
400 205 410 27 63
500 185 315 63
Технологические свойства

Температура ковки
Начала 1250, конца 850.
Свариваемость
сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС.
Обрабатываемость резанием
В нормализованном, отпущенном состоянии при sB = 520 МПа Ku тв. спл. = 1,6, Ku б. ст. = 1,0.
Склонность к отпускной способности
не склонна
Флокеночувствительность
не чувствительна
Температура критических точек

Критическая точка
°С
Ac1
725
Ac3
860
Ar3
780
Ar1
625
Ударная вязкость

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка
+20

-40

-70
ГОСТ 19281-73. Сортовой и фасонный прокат сечением 5-10 мм.
64

39

34
ГОСТ 19281-73. Сортовой и фасонный прокат сечением 10-20 мм.
59

34

29
ГОСТ 19281-73. Сортовой и фасонный прокат сечением 20-100 мм.
59

34

ГОСТ 19282-73. Листы и полосы сечением 5-10 мм.

64

39

34
ГОСТ 19282-73. Листы и полосы сечением 10-160 мм.
59

34

29
ГОСТ 19282-73. Листы после закалки, отпуска (Образцы поперечные) сечением 10-60 мм

49

29
Предел выносливости

s-1, МПа

sB, МПа
235

475
Предел текучести

Температура испытания, °C / s0,2
250

300

350

400
225

195

175

155
Физические свойства

Температура испытания, °С

20- 100

20- 200

20- 300

20- 400

20- 500

20- 600

20- 700

20- 800

20- 900

20- 1000
Коэффициент линейного расширения (a, 10-6 1/°С)

11.4

12.2

12.6

13.2

13.8

otvet.mail.ru

Сталь 09Г2С

$count_ban=1

Уважаемый посетитель портала Мирпром.ру, вся информация, представленная в данном разделе, является справочной.

$count_ban=7

node-18221

Общие сведения

Заменитель

стали: 09Г2, 09Г2ДТ, 09Г2Т, 10Г2С.

Вид поставки

сортовой прокат, в том числе фасонный: ГОСТ 19281-73, ГОСТ 2590-71, ГОСТ 2591-71, ГОСТ 8240-72. Лист толстый ГОСТ 19282-73, ГОСТ 5520-79, ГОСТ 5521-76, ГОСТ 19903-74. Лист тонкий ГОСТ 17066-80, ГОСТ 19903-74, ГОСТ 19904-74. Полоса ГОСТ 103-76, ГОСТ 82-70. Поковки и кованые заготовки ГОСТ 1133-71.

Назначение

различные детали и элементы сварных металлоконструкций, работающих при температуре от -70 до +425 °С.

Химический состав

Химический элемент%
Кремний (Si)0.5-0.8
Медь (Cu), не более0.30
Мышьяк (As), не более0.08
Марганец (Mn)1.3-1.7
Никель (Ni), не более0.30
Фосфор (P), не более0.035
Хром (Cr), не более0.30
Азот (N), не более0.008
Сера (S), не более0.040

Механические свойства

Механические свойства

Термообработка, состояние поставкиСечение,
мм
0,2,
МПа
B,
МПа
5,
%
4,
%
Сортовой и фасонный прокат<1034549021
Листы и полосы (образцы поперечные)10-2032547021
Листы и полосы (образцы поперечные)20-3230546021
Листы и полосы (образцы поперечные)32-6028545021
Листы и полосы (образцы поперечные)60-8027544021
Листы и полосы (образцы поперечные)80-16026543021
Листы после закалки, отпуска (образцы поперечные)10-3236549019
Листы после закалки, отпуска (образцы поперечные)32-6031545021
Листы горячекатаные2-3,9 490 17

Механические свойства при повышенных температурах

t испытания, °C0,2,
МПа
B,
МПа
5,
%
,
%
Нормализация 930-950 °С
203004603163
3002204202556
4751803603467

Механические свойства в зависимости от температуры отпуска

t отпуска, °С0,2,
МПа
B,
МПа
5,
%
,
%
Листы толщиной 34 мм в состоянии поставки НВ 112-127 (образцы поперечные)
202954053066
1002704152968
200265430
300220435
4002054102763
500185315 63

Технологические свойства

Температура ковки
Начала 1250, конца 850.
Свариваемость
сваривается без ограничений. Способы сварки: РДС, АДС под флюсом и газовой защитой, ЭШС.
Обрабатываемость резанием
В нормализованном, отпущенном состоянии при B = 520 МПа Ku тв.спл. = 1,6, Ku б.ст. = 1,0.
Склонность к отпускной способности
не склонна
Флокеночувствительность
не чувствительна

Температура критических точек

Критическая точка°С
Ac1725
Ac3860
Ar3780
Ar1625

Ударная вязкость

Ударная вязкость, KCU, Дж/см2

Состояние поставки, термообработка+20-40-70
ГОСТ 19281-73. Сортовой и фасонный прокат сечением 5-10 мм.643934
ГОСТ 19281-73. Сортовой и фасонный прокат сечением 10-20 мм.593429
ГОСТ 19281-73. Сортовой и фасонный прокат сечением 20-100 мм.5934
ГОСТ 19282-73. Листы и полосы сечением 5-10 мм.643934
ГОСТ 19282-73. Листы и полосы сечением 10-160 мм.593429
ГОСТ 19282-73. Листы после закалки, отпуска (Образцы поперечные) сечением 10-60 мм 4929

Предел выносливости

-1, МПаB, МПа
235475

Предел текучести

Температура испытания, °C / 0,2
250300350400
225195175155

Физические свойства

Температура испытания, °С20- 10020- 20020- 30020- 40020- 50020- 60020- 70020- 80020- 90020- 1000
Коэффициент линейного расширения (a, 10-6 1/°С)11.412.212.613.213.8
