Правила укладки геотекстиль – Инструкция по укладке геотекстиля — технология укладки геотекстиля, полотна дорнит от компании «ГеоНовации»

Содержание

Технология укладки геотекстиля

Марки геотекстиля и порядок укладки геотекстиля в частном строительстве

Нетканый геотекстиль изготовлен из 100% полипропилена по технологии «спанбонд», скрепление нитей в полотне – термоскрепление, иглопробивание.

Марки (плотность) геотекстиля от 100 до 600 г/м2

Стандартная ширина рулона 1,5м; 2,0м, 2,15м, 4,3м, 5,2м

Цвет – белый  Сырье – 100% полипропилен  Метод производства – спанбонд

Для частных лиц имеются рулоны с малой намоткой: 75м2, 100м2, 120 м2, 150м2 и другие (узнавать по наличию у менеджеров).

Функции геотекстиля: дренаж, разделение, укрепление (армирование), фильтрация, изоляция, стабилизация, утепление.

Плотность

(марка), г/м2

Применение геотекстиля

150

- В дорожном строительстве (при строительстве дорог, тротуарных дорожек, парковочных мест, спортивных сооружений, детских площадок).

- Дренаж. Геоткани используют в качестве надежного фильтра, который позволяет воде легко проходить сквозь дренаж, но при этом препятствуя попаданию частиц грунта.

- Для разделения и армирования грунта (при создании подпорных конструкций и укреплении фундамента здания).

- Ландшафтный дизайн: при устройстве садовых и пешеходных дорожек. Геотекстиль позволяет повысить несущую способность конструкций, избежать деформации дорожки, смешения конструкционных слоев, не дает прорастать сорнякам.

-

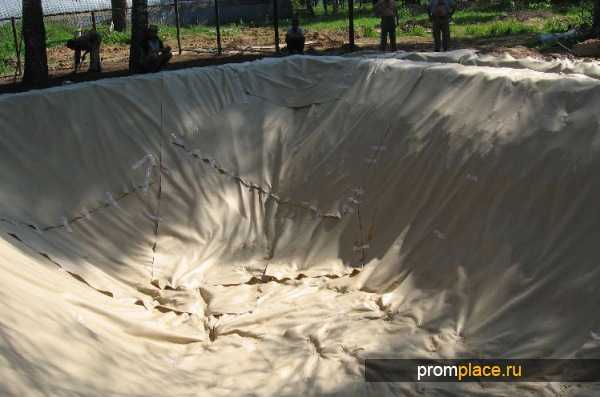

При устройстве искусственных водоемов и прудов используют геоткани с повышенными прочностными характеристиками.

- Геоткань используется при прокладке трубопроводов, газопроводов в коммунальном хозяйстве, в строительстве парковок, устройстве инверсионных кровель и т.п.

200

250

300

350

400

450

500



ПОРЯДОК УКЛАДКИ ГЕОТЕКСТИЛЯ В ДОРОЖНОМ И ЧАСТНОМ СТРОИТЕЛЬСТВЕ

Первый этап – подготовительные работы. Геотекстиль укладывают непосредственно на дернине, на специально подготовленной поверхности. Необходимо удалить деревья, кустарники и остатки корневищ вровень с землей. Очень важно при этом удалить все неровности (ямы, бугры, большие камни).

На втором этапе ведутся сами работы по укладке геотекстиля. Важно помнить о том, что  укладку дорнита начинают с низовой стороны. Укладывать геотекстиль можно любой стороной. В начале раскатывают рулоны вдоль дороги, при раскатывании полотен дорнита производят разравнивание полотен во избежание образования складок и волн. Полотна геотекстиля соединяют внахлест с перекрытием смежных рулонов на 10-20 см на ровной поверхности, а на неровном или неустойчивом грунте – не менее 30-50 см. На поперечных стыках каждое последующее полотно геотекстиля располагается под предыдущее. Это позволит избежать сдвигов при засыпке. Смежные полосы дорнита соединяют П-образными анкерами диаметром 3-5 мм и длиной 10-15 см, вбивают через 2,0-2,5 м.

Следующим этапом укладки геотекстиля является засыпка верхнего слоя (щебенки) дорожной одежды, производят по способу «от себя» бульдозером или вручную. На геотекстиль насыпьте щебень (лучше не известковый ,т.к. он быстро разрушается!) средней фракции толщиной примерно в 15 см. Отсыпка производится достаточно просто, но при этом очень важно не совершать прямой наезд на полотна геотекстиля.

Далее необходимо произвести распределение насыпного материала. Этот процесс, в отличие от предыдущего, не является таким простым. Для осуществления качественного распределения щебня по поверхности можно использовать в гусеничный трактор.

Последним этапом при укладке геотекстиля является уплотнение поверхности. Уплотнение щебня выполняется катками на пневматических шинах за несколько проходов. После уплотнения  щебеночного слоя можно использовать дорогу или площадку.





ТЕХНОЛОГИЯ УКЛАДКИ ГЕОТЕКСТИЛЯ ПРИ УСТРОЙСТВЕ ТРОТУАРНЫХ ДОРОЖЕК

Устройство пешеходной дорожки без заглубления в грунт.

Установка бордюрного камня на раствор с армированием.

Трамбовка щебеночной подушки виброплитой.

Укладка геотекстиля.

Монтажный слой из песка.

1 этап

Подготовка поверхности, на которой планируется создание дорожки. Обязательно выравнивание и утрамбовка грунта.

2 этап

На утрамбованную поверхность укладывается геотекстильное полотно, края которого должны слегка выступать над уровнем земли.

3 этап

Непосредственно на геотекстиль насыпается слой щебня. Толщина слоя щебня примерно 15 см. Обязательно распределить слой щебня равномерно по всей поверхности.

4 этап

На щебневую засыпку укладывается второй слой геотекстиля, который необходимо соединить с первым полотном геотекстиля и плотно их скрепить.

5 этап

На геотекстильное полотно засыпается песок, толщиной слоя около 10 см и потом утрамбовывается с водой.

6 этап

Поверх песка укладывается тротуарная плитка.



Звоните! По Вашему запросу наши менеджеры оперативно рассчитают стоимость геотекстиля и предложат подходящие варианты по плотности в зависимости от предполагаемых видов работ, подберут оптимальный вариант по размеру и цене.

Также можно прислать свой запрос на E-mail Этот адрес электронной почты защищен от спам-ботов. У вас должен быть включен JavaScript для просмотра.">tula-lider-[email protected]yandex.ru.



Похожие материалы:

Геотекстиль (дорнит)

Геотекстиль (дорнит) ГЕОТЕКС

Геотекстиль (дорнит) КАНВАЛАН

Технические характеристики геотекстиля ГЕОТЕКС

Технические характеристики геотекстиля КАНВАЛАН

Сферы применения геотекстиля

Технология мощения садовой дорожки с применением геотекстиля

armgeo.ru

Технология укладки геотекстиля – Ровная дорога

При проведении дорожного строительства используют различные инновационные материалы, каждые из которых обладает своими уникальными свойствами. Укладка геополотна необходима для создания разделительного слоя при выполнении дорожных работ, а также для создания дренажных систем. Технология укладки геотекстиля улучшает эксплуатационные возможности поверхности и позволяет: укрепить склоны, насыпи и другие покрытия; создать гидроизоляцию, которая препятствует появлению влаги; защитить поверхность от механических повреждений; качественно разделить слои насыпных конструкций; повысить прочность покрытия. Монтажная технология геополотна не сложная, но требует соблюдения последовательности и качественности выполнения этапов. Выполнение работ по созданию геотекстильных поверхностей можно разделить на 6 этапов.

Выбор геотекстиля

Существует два типа материала геотекстиля:

  • тканый;
  • нетканый, для производства которых используют разные методы формирования.

На рисунке выше изображен тканый, белый геотекстиль.

Нетканый геотекстиль изготавливают путем массового переплетения синтетических волокон, что улучшает прочность материала, а для закрепления формы полотна производится нагревание и пресовка валами. Данная структура имеет свойство фильтрующей мембраны и является лучшей прослойкой для разделения грунта.

Метод изготовления тканого полотна схож с методом производства нетканого, но благодаря другой структуре нитей, геотекстиль тканого типа обладает лучшей прочностью по основе. Тканый геотекстиль склонен к диагональным деформациям при физической нагрузке, поэтому его используют в местах, где нужна высокая прочность, но незначительная деформация допускается.
Благодаря спутано-волокнистой структуре нетканый тип отлично выполняет функцию фильтрующей мембраны.

Транспортировка и хранение геотекстиля

Полотна геотекстиля должны храниться на сухой и ровной поверхности, чтобы они не утратили форму. Для компактного расположения рулонов допустимо расположение их в слой, который не должен превышать 5 рядов.

Геотекстиль намотан на жесткую сердцевину, которая может сломаться при физической нагрузке, поэтому расположение рулонов накрест строго запрещено. Производители полотен советуют снимать заводскую упаковку необходимо только перед непосредственной укладкой материала на поверхность.

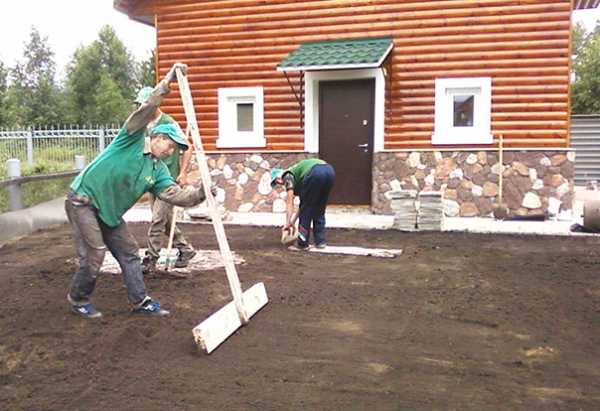

Подготовительные работы

Технология укладки геотекстиля производится на поверхность, которая в свою очередь требует качественную подготовку основания. Прежде чем застелить полотно, необходимо избавиться от дефектов грунта: ям, впадин, трещин, растительность и т.д. Для того чтобы выявить все дефекты, можно выполнить предварительную накатку полотна, которая определит имеющиеся неровности.

Все ямы и впадины нужно засыпать грунтом или песком, уплотнить прослойку при помощи виброплиты или вибротрамбовки и выровнять. Кустарники и корни – выкорчевать или подпилить, а поверхностные воды компенсировать дополнительным слоем песка. Если объект не несет угрозу повреждению геотекстиля, то проводить подготовку основания необязательно.

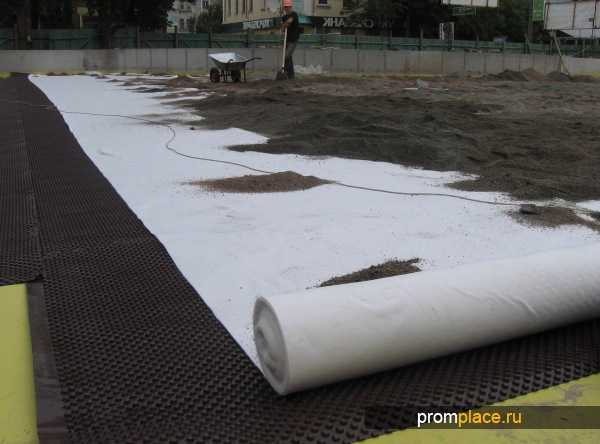

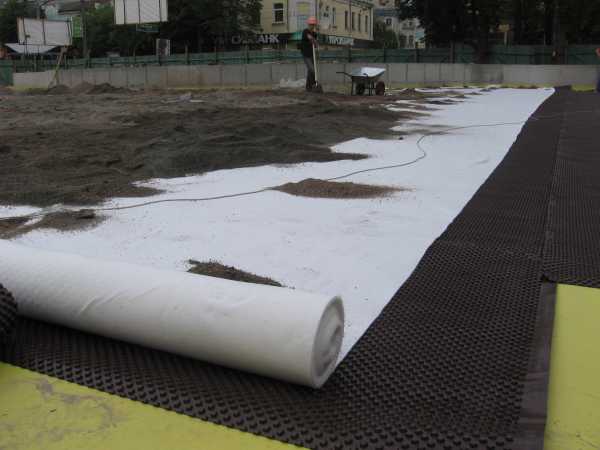

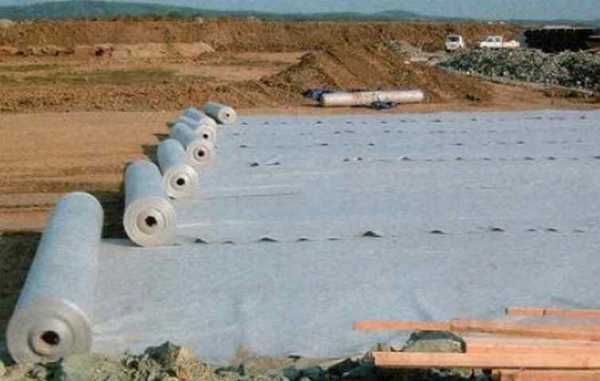

Укладка полотна

После подготовки грунта происходит сам процесс укладки полотна, при котором геотекстиль необходимо расправить и уложить по длине строительного участка. Перед раскатыванием рулонов на готовых участках нужно установить палубку и только потом уложить рулоны геотекстиля таким образом, чтобы его края выходили за пределы насыпи для лучшей фиксации за пределами дороги.

Продольная укладка относительно оси насыпи выполняется проще, а поперечная укладка обеспечивает прочность слоев по ширине насыпи. Для ручной раскатки рулонов полотна потребуется несколько человек, чтобы поэтапно закреплять материал. Также укладку можно выполнить с помощью навесного оборудования, главное чтобы на поверхности уложенного покрытия отсутствовали складки.

Все рулоны нужно равномерно выровнять, скрепить между собой и зафиксировать к грунту с помощью анкеров. Каждый последующий слой не обходимо класть на предыдущий с перекрытием на 0.3-0.7 метров, чтобы обеспечить выполнение определенных возложенных на него функций и минимизировать возможность расхождения закрепленных слоев после того, как будет возложена нагрузка.

При выполнении укладки запрещается передвижение техники или рабочих по уложенным полотнам геотекстиля.

Закрепление полотен

Для минимизации длинны перекрытия, уложенные полотна геотекстиля нужно скрепить между собой. Соединение геотекстиля можно осуществить сварным методом или сшивным методом встык. Сварочное соединение низкотемпературной горелкой позволит сэкономить материал и провести укладку в более короткие сроки, а сшивной метод не требует сложных операций и каких-либо знаний приборов.

В сшивном методе, для закрепления материалы к грунту используются анкера, которые нужно устанавливать через каждые 1.5-2 метра, для обеспечения устойчивости к ветру и сохранения натяжения материала.

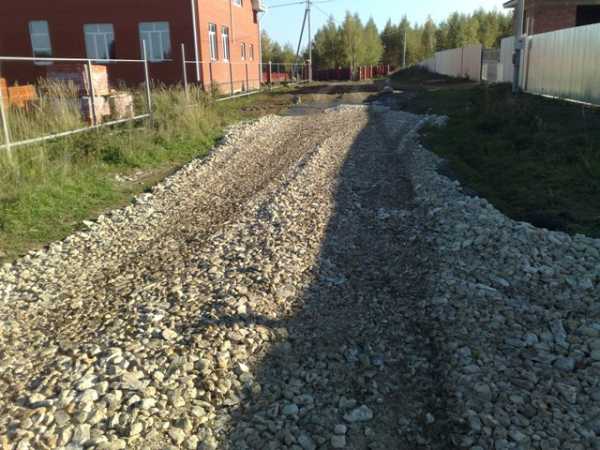

Засыпка и уплотнение

Следующим этапом после закрепления полотен является засыпка конструктивным слоем с высоты не более 1.2-1.5 метров, ведь при падении материал может разрушить целостность геотекстиля. При этом нельзя допускать взаимодействие с тяжелым транспортом на непокрытых полотнах. Основываясь на особенности основания грунта и насыпных материалов выполняется уплотнение грунтового слоя, который может быть выполнен как вручную, так и с использованием техники.

До полного уплотнения последнего слоя не стоит подвергать геотекстиль большим нагрузкам, поэтому перемещение техники по рабочему участку разрешается только при толщине засыпки не меньше 200 мм. При недостаточной способности грунта к большим нагрузкам следует использовать малогабаритную технику с маленьким давлением на единицу площади.

Для достижения лучших результатов уплотнение нужно выполнять послойно. Во время укладки геотекстиля рекомендуется постоянно контролировать качество выполняемой работы, чтобы вовремя устранять ошибки. Если какие-либо участки полотна были повреждены, то необходимо выполнить их замену или поставить заплаты в нахлест на 50 сантиметров, чтобы обеспечить их устойчивость на поверхности геотекстиля.

Укладка асфальта

При укладке асфальта с помощью нивелира нужно определить направление уклона в ту сторону, где будет собираться основная масса дождевой воды и будет располагаться ливневая канализация. Величина уклона не должна превышать 10 мм на 1 метр.

Для выбора толщины асфальтного покрытия необходимо определить степень нагрузки на поверхность. В зависимости от возложенных в будущем нагрузок необходимо выбрать подходящую толщину слоя. Так, для придомовой територии вполне достаточен слой мелкозернистого асфальта в 4-5 сантиметров. При более интенсивной эксплуатации необходим дополнительный нижний слой крупнозернистого асфальта.
Укладку асфальта не стоит проводить при дожде, потому что теряются свойства продукта и дорога не получиться достаточно прочной и устойчивой.

При четком соблюдении установленных правил использования геотекстиля, асфальтобетонное покрытие прослужит достаточно долго и менять его придется не меньше, чем через 10 лет.

Похожие статьи

rovnayadoroga.ru

Укладка геотекстиля - как правильно уложить геотекстиль?

Укладка геотекстиля — технология

Содержание статьи

Укладка геотекстиля подразумевает качественное и тщательно подготовленное основание. Только в таком случае, геотекстиль прослужит максимальный период времени и полностью будет отвечать своим физико-механическим характеристикам.

Кроме того, очень важно выдержать и правильную технологию укладки геотекстиля, которая включает в себя нахлёст материалов и их последующее скрепление одним из нижеприведённых способов.

Укладка геотекстиля

Перед тем как будет выполнен монтаж геотекстиля, очень важно тщательно подготовить основание для этих целей. По возможности, следует избавиться от кустарников, деревьев, а также, что не менее важно, от их корневищ.

Также, потребуется убрать весь мусор с участка, на который будет расстилаться геотекстиль. В итоге, подготовленная поверхность, должна быть ровной и гладкой, без существенных шероховатостей.

После того как основание подготовлено, можно приступать к монтажу материала. Во время этого, не менее ответственного процесса, нужно следить, чтобы на геотекстильном полотне не образовывалось складок. Для этого материал расстилается на поверхности подготовленного участка под укладку, натягивается, а затем разравнивается.

Соединение геотекстиля

Чтобы технология укладки геотекстиля была выдержана правильно, очень важно сделать необходимый нахлёст материалов, который должен быть не менее 15 см. При этом важно учитывать и особенности грунта. Так, например, если грунт на участке неустойчив, то и нахлёст геотекстиля следует в таком случае увеличить, вплоть до 30 сантиметров.

Соединение геотекстиля производится посредством специальных металлических скоб или путём сварки. Следует знать, что при выполнении масштабных земельных работ, сваривание геотекстиля наиболее предпочтительный способ, поскольку он позволяет значительно сэкономить материалы.

Сварка геотекстиля производится путём расплавления нижнего слоя и прижатия к нему верхнего. При этом нахлёст одного полотна к другому допускается уменьшить (до 10 см.).

Можно соединять геотекстиль и посредством металлических скоб. Однако в таком случае, расход материалов значительно выше, поскольку их нахлёст друг на друга не должен быть менее 30, а в некоторых случаях и 50 см.

После того как геотекстиль уложен и соединён между собой, производится его засыпка инертными материалами. Для этих целей используется песок, щебень или грунт. При осуществлении данного процесса, очень важно следить за тем, чтобы техника не наезжала бы на не засыпанное грунтом геотекстильное полотно.

Оценить статью и поделиться ссылкой:

samastroyka.ru

Как правильно укладывать геотекстиль: способы и схемы укладки, какой стороной укладывается

Для обеспечения качественного выполнения дорожных, строительных, ландшафтных работ, а также при создании надежных инженерных коммуникаций требуется применение материалов, изготовленных по инновационным технологиям. Поэтому многих интересует, как и какой стороной укладывать геотекстиль. Правильное решение здесь напрямую зависит от назначения объекта, а также от предполагаемой нагрузки на основание. Чтобы избежать ошибок перед началом работы необходимо детально изучить инструкцию, прилагаемую к изделию.

Стандартная схема укладки геотекстиля подразумевает выполнение определенных действий:

  • Выравнивание строительной площадки песком или другим сыпучим материалом.
  • Тщательная трамбовка поверхности почвы специальными приспособлениями.
  • Размещение текстильного полотна с заходом краев на откосы траншеи.
  • Фиксация материала металлическими или пластиковыми скобами либо методом сварки.
  • Засыпание обрабатываемой площадки грунтом, песком, гравием или щебнем.
  • Окончательное уплотнение поверхности, выполняемое статическим или динамическим способом.

Неукоснительное соблюдение правил укладки геотекстиля значительно облегчит монтаж других элементов конструкции.

Технологические особенности

Способ укладки геотекстиля определяется исходя из качественных показателей материала: ширины, плотности, механической прочности, коэффициента фильтрации, разрывной нагрузки. Нельзя забывать, что нетканое полотно очень восприимчиво к воздействию ультрафиолета. Поэтому рулоны следует разворачивать непосредственно перед использованием. Кроме того, полотно необходимо засыпать грунтом без промедления, что исключит образование на его поверхности различных дефектов. Немаловажное значение для правильной укладки геотекстиля имеет качественно подготовленная рабочая площадка. Такой подход обеспечит максимальное выполнение всех функций, которые возложены на материал.

Предварительное ознакомление с правилами подсчета объемов работ по укладке геотекстиля, а также грамотный подбор оптимальной технологии монтажа позволит повысить эффективность дренажных систем, армировать слабый грунт, создать высококачественное дорожное полотно, усилить прибрежную линию, предотвратить прорастание нежелательной растительности на поверхности.

consaltstroy-geo.ru

Какой стороной укладывать геотекстиль. Правильный ответ

Как правильно уложить геотекстиль, чтобы он прослужил долго?

Особых сложностей при укладке геотекстильных материалов нет. Однако соблюдать технологию и знать, как стелить геотекстильное полотно, для более длительного срока службы, необходимо. Пожалуй, самым важным является подготовительный этап. От того, насколько технологично подготовлен участок под монтаж геотекстильных материалов, будут зависеть и дальнейшие эксплуатационные свойства. Прежде чем стелить геотекстиль, необходимо отчистить покрытие от камней, корневых систем, мелкого и крупногабаритного мусора. Расстилать полотно следует ровным слоем без складок и перекручивания. В месте укладки необходимо предварительно сделать прокатку грунта. Скреплять полотно следует нагелями и специальными скобами, строго следуя руководству по монтажу. Для более доступного понимания, как укладывать геотекстиль, представьте, что вы стелите покрывало на очень большую кровать. Укладывать полотно можно вручную, если объем работ небольшой или с помощью навесного оборудования и спецтехники. Специалисты рекомендуют укладку геотекстильного полотна при помощи техники. В этом случае происходит экономия времени, и шанс повреждения геотекстиля снижается, так как удается быстро и качественно распределить грунт на поверхности материала. Насыпать грунт, так же необходимо с определенной высоты, не превышающей 1.5 метра. При несоблюдении этих рекомендаций, возможны механические повреждения геотекстиля. В случае повреждения полотна, укладка геотекстиля производится или заново, или с помощью заплатки, которая располагается с нахлестом. На начальных этапах формирования грунтовой подушки, техника должна передвигаться строго перпендикулярно, избегая разворотов и резких торможений. Только когда толщина насыпного грунта будет превышать 200 мм и после прокатки техникой, дорожное покрытие можно полноценно эксплуатировать, без опасения повреждений. Учитывая все рекомендации, укладка геотекстиля не вызовет дополнительных проблем или вопросов. Сегодня ровные дороги или красивые ландшафты на участках, стали доступны. С появлением геотекстильных материалов проблемы с традиционным «авось» при строительстве, канули в лету и можно с уверенностью сказать, что укладка геотекстиля даже на второстепенных автомобильных артериях, лишь вопрос времени.

Нюансы или как стелить геотекстиль чтобы не было проблем.

Полотно будет служить долго и правильно, если в момент монтажа не было допущено ошибок, а их допустить очень легко. Ошибка первая – укладка стык в стык. Этого категорически нельзя делать. Полотна укладываются только внахлест не менее чем 30 сантиметров. Ошибка вторая - укладка геотекстиля, без припусков по периметру. Сэкономив таким образом на материале, можно поставить под угрозу срыва все работу. Полотно должно выходить за периметр участка. Это позволяет выводить нагрузку за пределы рабочей площади. Еще одна распространенная ошибка - движение техники. Безусловно, геотекстиль материал прочный, но движение техники по полотну запрещено. Поэтому необходимо продумать заранее моменты с логистикой, чтобы потом не перегонять технику. Если соблюдать простейшие правила и рекомендации, то вопроса, как правильно уложить геотекстиль, у вас не возникнет. Что же касается вопроса, какой стороной укладывать геотекстиль, то здесь все просто – любой.

komitexgeo.ru

Инструкция по укладке геотекстиля и полотно дорнит

Технология монтажа для слабых оснований

  1. Общие требования
      1. Рулоны геоткани предварительно нарезаются на полотна заданной длины. Не допускается поперечное соединение полотен, с целью наращивания их длины.  Если рулон заканчивается и оставшаяся длина полотна не достаточна, следует использовать новый рулон.
    1. Если применяется неравнопрочная марка, полотна геоткани должны  размещаться только в поперечном направлении относительно осевой линии насыпи.
    2. Полотна геоткани при укладке должны быть натянуты. Образование складок и перекосов недопустимо.
    3. Если не применяется сшивание полотен,  перехлесты между ними  должны быть не менее 0,5 м   и  выполняться  с учетом направления надвига грунта.
    4. Для формирования армированного слоя могут применяться передвижные опалубки.  Высота опалубки должна быть не менее высоты армирования (оптимально 0,6 – 0,7 м).
    5. Проезд строительной техники непосредственно по геоткани  недопустим.
  1. Подготовка основания
    Основание должно быть спланировано. Растительный слой, пни, булыжники и другие крупные предметы необходимо удалить, канавы и глубокие рытвины заполнить грунтом.
  2. Устройство нижнего армированного слоя
    1. На длину захватки (минимум 100м) производится установка опалубки или формируются  песчаные валики (высотой 0,6 м),  заменяющие опалубку. Опалубка размещается с двух сторон, симметрично относительно осевой линии дороги.
    2. В поперечном направлении относительно осевой линии дороги размещаются заготовленные полотна геоткани .  Свободные края полотен, выходящие за границу опалубки, должны быть симметричны.  Перехлесты между полотнами должны быть закрытыми по направлению надвига песка.
    3. Поверх геоткани, в два этапа  с  послойным уплотнением, отсыпается песок на высоту 0,6 м.  При отсыпке песка, необходимо следить за отсутствием складок и перекосов геоткани.  При уплотнении песка, не допускается движение катка с включенным вибратором.
    4. Отсыпанный слой песка закрывается свободными краями полотен, образуя обратный загиб (минимальная длина  обратного загиба 1,8 м).  Геотекстиль (дорнит) натягивается бульдозером или  специальными крюками вручную, и пригружается  небольшим  количеством  песка  (0,3 – 0,5 м3) через интервалы 2 – 3 м, с помощью экскаватора или погрузчика с  ковшом.
    5. Далее, производится послойная отсыпка и уплотнение песка  до верхней отметки земляного полотна.  Рекомендуется отсыпать и уплотнять слои песка толщиной не более 0,3 – 0,4 м.

Армирование слабых оснований.

Традиционно строительство сооружений на слабых основаниях связано с полной или частичной заменой грунта, устройством свайного поля и т.д. Применение высокопрочных геотканей  показало возможность успешного строительства без использования вышеперечисленных дорогостоящих методов. Широкий диапазон прочности геотканей  позволяет подобрать нужный тип материала в соответствии с характеристиками грунта и величиной нагрузок.

Известно, что, чем проще технология монтажа, тем качественнее и быстрее возводится сооружение. В связи с этим, геоткани  имеют значительное преимущество в сравнении с аналогичными материалами, т.к. ширина и длина полотен может выпускаться необходимых для проекта размеров (ограничение вес упаковки).

Последовательность производства работ такова:

  1. Подготовка площадки. Основание под геотекстиль (дорнит) должно быть спланировано. Растительный слой, пни булыжники необходимо удалить, канавы и рытвины засыпать. В случае строительства на подтапливаемом участке, геотекстиль (дорнит) может быть уложен на поверхности, покрытой водой.
  2. Укладка рулонов . Если геотекстиль (дорнит) поставлен в стандартной упаковке рулоны раскатываются на спланированной поверхности по всей площади захватки в направлении поперечном оси дороги. Геотекстиль (дорнит) укладывается на всю ширину насыпи таким образом, что часть материала выходила за пределы насыпи.
  3. Отсыпка песка. На уложенный геотекстиль (дорнит)  отсыпается слой песка толщиной минимум 0,3м. Не допускается движение транспорта непосредственно по геоткани. Для схемы 1в, у края насыпи формируется валик высотой 0,5 м и шириной 0,5 м. Песок уплотняется катком до нормативной величины, валик уплотняется при помощи ручной виброплиты. Далее, свободные края геоткани  заворачиваются через валик, ткань натягивается и закрепляется нагелями. Далее отсыпается слой песка до расчетной отметки и уплотняется.

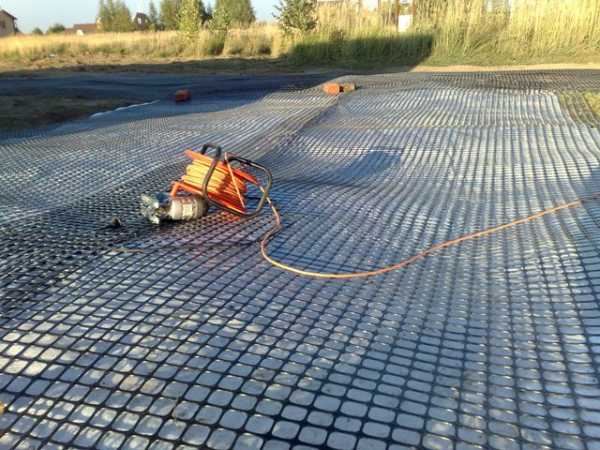

  4. Для армирования слабых оснований обычно используется биоксиальный  (равнопрочный в обоих направлениях). Материал поставляется в рулонах шириной 5.2., но, по заказу, полотна геоткани могут поставляться большей ширины, позволяя раскатывать материал вдоль дороги и сократить количество нахлестов.

Подпорные стенки

Технология  монтажа

    1. Общие требования
      1. Рулоны геоткани предварительно нарезаются на полотна заданной длины. Не допускается поперечное соединение полотен, с целью наращивания их длины.  Если рулон заканчивается и оставшаяся длина полотна не достаточна, следует использовать новый рулон.
      2. Полотна геоткани должны  размещаться только в поперечном направлении относительно осевой линии насыпи.
      3. Полотна геоткани при укладке должны быть натянуты. Наличие складок и перекосов недопустимо.
      4. Перехлесты соседних полотен  должны быть не менее 0,4 м  и  выполняться  с учетом направления надвига грунта.
      5. Для формирования армирующих слоев применяются передвижные опалубки.  Высота опалубки должна быть не меньше высоты одного армированного слоя (шага армирования).  Оптимальный шаг армирования  0,6 м.
      6. Проезд строительной техники непосредственно по геоткани недопустим.
    2. Подготовка основания*
      Основание должно быть спланировано. Растительный слой, пни, булыжники и другие крупные предметы необходимо удалить, канавы и глубокие рытвины заполнить грунтом.

Устройство нижнего армированного слоя

    1. На спланированной поверхности по всей длине захватки производится установка опалубки. Полотна  укладываются в поперечном направлении относительно осевой линии насыпи. Один край полотна заводится в тело насыпи на расстояние, определенное инженерными расчетами. Противоположный край геоткани, используемый для обратного загиба (длиной 2,5 м от основания опалубки, при шаге армирования 0,6 м),  огибает опалубку и свободно размещается на внешней стороне.
    2. На геотекстиль (дорнит) отсыпается слой песка толщиной 0,5 м,  с последующим уплотнением. Песок может отсыпаться экскаватором или бульдозером методом надвига. При уплотнении песка, не допускается движение катка с включенным вибратором ближе 1-го метра к бровке откоса.  В области примыкания к опалубке формируется валик высотой  0,1м (до уровня шага  армирования – 0,6м) и шириной 0,5 м.   Валик уплотняется при помощи виброплиты.
    3. Свободный край геоткани укладывается поверх валика и закрепляется монтажными нагелями. Нагели изготавливаются из арматуры А10, А12 и имеют  П-образную форму (0,15 х 0,15 м).  Устанавливаются нагели в шахматном порядке,  из расчета 1,5 шт.  на погонный метр вдоль валика.  Далее, производится отсыпка слоя песка до отметки валика, с последующим  уплотнением.
    4. Опалубка снимается и перемещается  на следующую захватку.
  1. Устройство промежуточных армированных слоев
    На нижележащий армированный слой производится установка опалубки. Далее все работы осуществляются в последовательности, описанной в п. 3  настоящей инструкции.
  2. Устройство верхнего армированного слоя
    Верхний армированный слой является выравнивающим  и служит основанием под дорожную одежду. Толщина верхнего слоя армогрунта определяется отметкой дорожной одежды и может варьироваться от 0,3 до 0,8 м.  Последовательность  выполнения работ аналогична  указанной  в  п. 3  настоящей инструкции.
  3. Для повышения общей устойчивости насыпи, нижний армированный слой может быть сформирован  ниже уровня нулевой отметки, на глубину шага армирования (без применения опалубки).

www.eurodor.ru

Укладка геотекстиля

Развитие современных материалов не останавливается, расширяя всё более широкие горизонты. Таким образом, на рынке появляется всё большее количество новейших материалов с уникальными свойствами. Одним из них является геополотно, области применения, которого достаточно широки и разнообразны.


Свойства геотекстиля, определяющие положительные характеристики материала:


1. Материал успешно противостоит процессу гниения.
2. Не является благоприятной средой для развития плесени и грибков.
3. Не привлекает различных грызунов или насекомых.
4. Значительно замедляет прорастание корневой системы растений.
5. Диапазон рабочих температур весьма широк (от -60 до +110 градусов).
6. Геотекстиль, обладает высокими прочностными характеристиками.
7. Имеет весьма высокие фильтрующие способности.

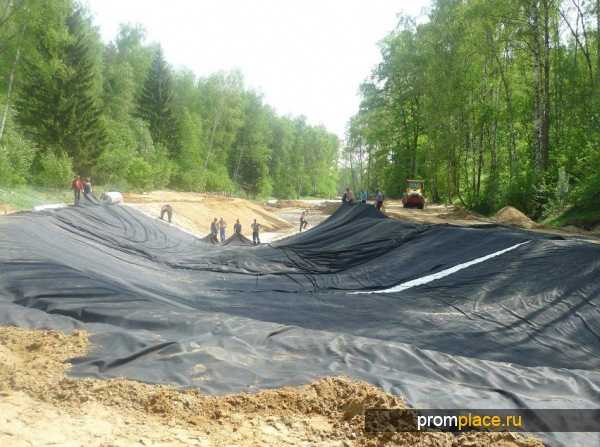

Технология укладки геотекстиля



Процесс укладки геотекстиля, подразумевает наличие у работника весьма обширной теоретической базы знаний, а также специальных навыков. Сами же работы осуществляются в несколько стадий, которые должны следовать в установленном порядке.





Поэтапный технологический процесс укладки геотекстиля:


1. Подготовка поверхности. Для укладки геотекстиля, необходимо обеспечить максимальную чистоту поверхности, на которую будет размещаться материал. Данный процесс, конечная цель подготовительных операций, подразумевает отсутствие различного мусора и корней, каких либо растений.





2.Непосредственная укладка геотектиля. Материал расстилается на заранее подготовленную поверхность. Наиболее оптимальной станет укладка слоёв геополотна внахлёст, что, несомненно, обеспечит большую целостность и прочность слоя. В зависимости от характера поверхности величина захода может изменяться, для ровной поверхности будет достаточно захода в 30 см., если же присутствуют неровности, то увеличить его необходимо до 50 см.





3. Соединение слоёв при укладке геотекстиля. Осуществить этот процесс, можно посредством сварки, а также используя пластиковые или металлические скобки. Однако именно сварной метод является наиболее надёжным и экономичным. При этом сварка осуществляется низкотемпературной газовой горелкой с расширенной зоной охвата. Сварное соединение обеспечивает значительную экономию материала. Данный фактор обусловливается тем, что при такой методике соединения достаточно 10 сантиметров нахлёста. Для того чтобы работы были выполнены качественно и быстро к ним необходимо привлечь специалиста, ранее уже работавшего по укладке геотекстиля.





3. Засыпка полотна при укладке геотекстиля. Для осуществления данного процесса необходимо использовать гусеничную спецтехнику. Засыпка полотна довольно тонкий процесс, ведь грунт необходимо разместить равномерно. Кроме того необходима аккуратность, потому что техника при контакте, может повредить полотно.


4. Уплотнение поверхности. Осуществляется динамической или же статической методикой.


Важно понимать, что только точное соблюдение технологий работ с геополотном, гарантирует проявление всех заявленных производителем свойств материала, после осуществления технического процесса укладки геотекстиля.



Эксплуатация геотекстиля







Геотекстиль, достаточно востребован в разнообразных производственных и промышленных сферах:



- Производство мебели.


- Изготовление матрасов.


- Активно применяется для производства различных модификаций бытовых фильтров.


- Широко применяется в сельскохозяйственной отрасли, при этом геотекстиль используется в качестве мульчирующего слоя.


- Благодаря своим качествам прекрасно подходит для использования в качестве покрытия теплиц.

























promplace.ru
