Ппу установка паровая: Передвижные паровые установки (ППУА) – Завод «Синергия»

Содержание

Устройство и работа передвижной паровой установки

Передвижная паровая установка – оборудование, которое монтируется на передвижной платформе, на шасси грузовиков и прицепов и служит для выработки пара. Установка преимущественно используется для удаления парафиновых углеводородов из скважин, трубопроводов, арматуры и прочих единиц оборудования, использующихся в нефтедобывающей промышленности. Удаление происходит за счет направленной струи горячего пара под давлением.

Что представляет из себя конструкция ППУА?

Необходимое для работы паровой установки оснащение монтируется на специальной площадке, которая закрывается конструкцией из сэндвич-панелей.

Основное назначение конструкции – защита установки от прямого контакта с пылью, снегом, дождем и другими осадками. Оператор управляет ППУА в дистанционном режиме – необходимые элементы управления размещаются в кузове и кабине транспорта.

Кузов парогенераторной установки располагает в себе следующие органы управления:

Рулевое колесо вентиля. Предназначено для регулировки потока пара;
Кран. Запускает и останавливает забор жидкости для генерации пара из цистерны;
Вентиль трубопровода. Функция детали – запуск и остановка забора топлива;
Подводка жидкости в паровой котел.

Парогенераторная установка работает от тягового двигателя автомобиля.

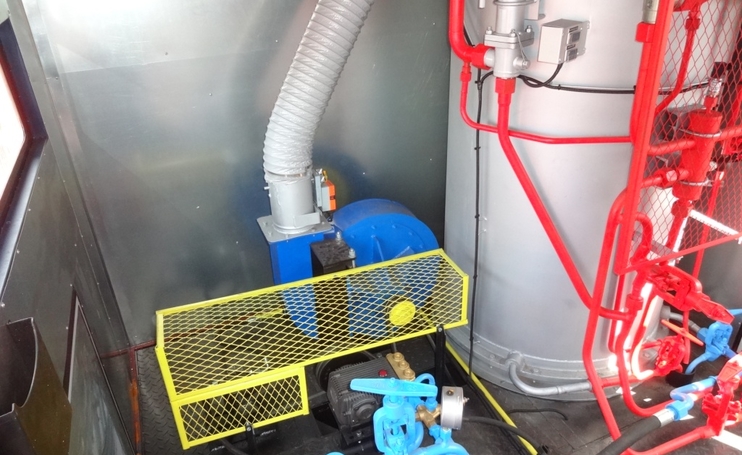

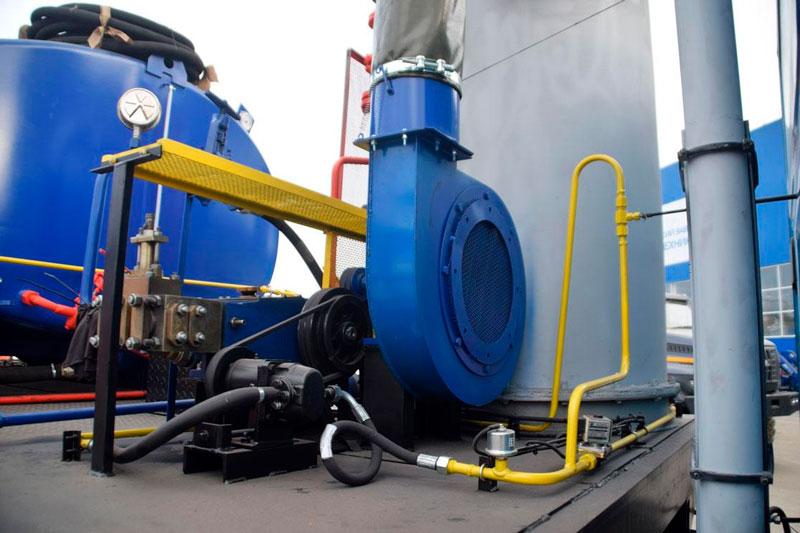

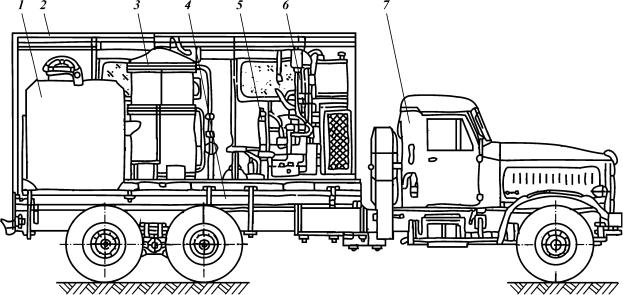

На монтажной платформе шасси/прицепа располагается следующее оборудование, входящее в состав установки:

Котел парового типа с горелкой;
Вентилятор;
2 вида насосов – один отвечает за подачу жидкости из цистерны в котел, второй обеспечивает подачу топлива к горелке;
Баки для топлива и жидкости.

Основной функциональный узел передвижной паровой установки – паровой котел, в котором генерируется необходимый для обработки оборудования от парафиновых углеводородов пар.


Устройство парового котла установки ППУА	Паровой котел установки ППУА

Бак для воды имеет горловину для заливания жидкости с дыхательным клапаном на крышке, а также спускной клапан.

На передней стенке имеются необходимые датчики, с помощью которых можно отслеживать уровень воды в системе, текущую температуру жидкости и пр. Трубы забора и подогрева воды располагаются внутри бака. Концы труб выведены через переднюю стенку.

Тип насоса для бака с жидкостью подбирается в зависимости от способа применения оборудования, потребностей пользователя. На паровую установку может устанавливаться один из трех вариантов питательных насосов: 2,3 ПТ25; 1,1 ПТ25; импортный.

Данные насосы отличаются по габаритам, стоимости и выходному давлению.

При установке насоса 2,3 ПТ, имеющего большую массу и габариты, фургон оборудуется дополнительным лючком для обслуживания.

Бак топливной системы имеет заливную горловину, а также датчик для отслеживания текущего уровня топлива. Еще одна особенность бака – наличие специальных фильтров, они улавливают механические частицы в топливе, чтобы исключить преждевременный выход из строя насоса и горелки.

Для безопасной эксплуатации передвижной парогенераторной установки предусмотрена автоматика для защиты от аварийных и внештатных ситуаций:

Превышение давления в системе;
Резкий скачок температуры пара;
Затухание горелки;
Недостаточный уровень воды в баке и пр.

В случае отклонения рабочих параметров системы от нормальных происходит автоматическое отключение оборудования.

Принцип работы ППУА

Жидкость из бака с помощью насоса подается на змеевик парового котла. Змеевик нагревается горелкой, в итоге температура, проходящей по змеевику воды равномерно повышается. Вода превращается в пар, готовый для дальнейшего использования в нефтяной промышленности. Пар подается с помощью магистральных труб, поворотных колен и запорного узла.

Передвижные паровые установки довольно популярны в промышленной сфере за счет быстрого срабатывания — оборудование готово к использованию уже через 15 минут после запуска. Запаса воды хватает для бесперебойной работы в течении нескольких часов.

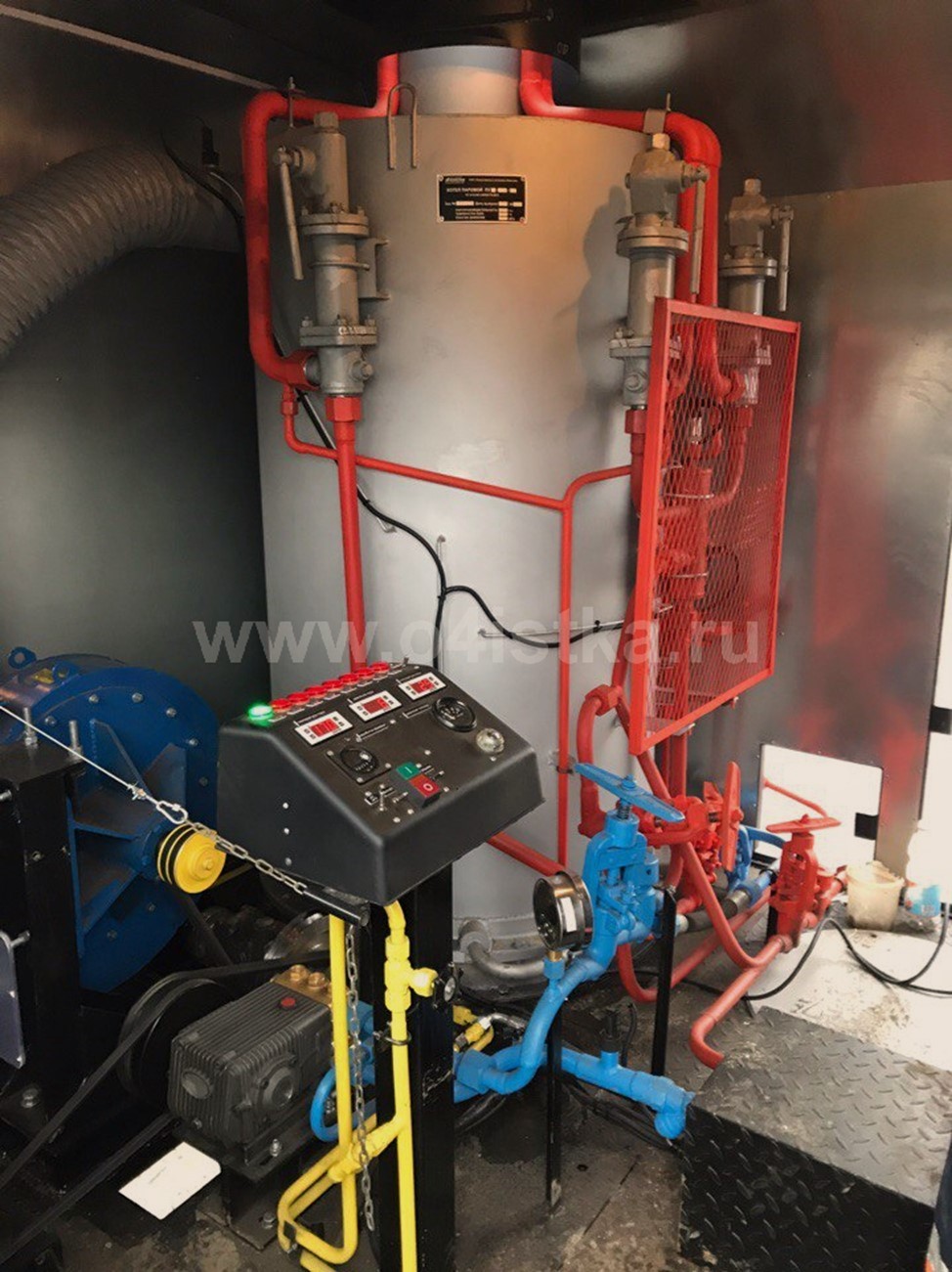

Внутреннее расположение оборудования в ППУА на газовом топливе

Передвижная паропромысловая установка ППУА в работе

Вернуться к списку статей

ППУА 1600/100: описание, особенности, характеристики

Основное предназначение передвижной паровой установки ППУА 1600/100 — это удаление парафиновых углеводородов из призабойной зоны скважин, трубопроводов, резервуаров, арматуры и прочих единиц нефтепромыслового оборудования при помощи насыщенного пара высокого давления. Так же имеется возможность проведения работ по обогреву, мойке и прочих операций, с применением насыщенного пара низкого давления в умеренных и холодных климатических районах.

Прочие сферы использования промысловой установки ППУА 1600/100:

Автотранспортная отрасль. Основным способом использования является очистка транспорта и разогрев цистерн в зимний период времени.

Дорожно-строительная отрасль. Основной задачей является очистка специальной техники, разогрев таких материалов, как битум и асфальт.
Использование в группе с установками, которые производят очистку ёмкостей, а так же резервуаров осуществляющих разогрев моющих растворов.
Железнодорожная отрасль. Основной задаче в данной отрасли является очистка железнодорожного транспорта и подвижных составов, а так же отогрев сыпучих грузов в зимний период времени.
Строительная отрасль. Используется при разогреве бетонных смесей и при обработке специального транспорта в зимнее время.
Коммунальное хозяйство. Используется, как котельная при отоплении различных помещений для вахтовых работников в различных сферах, в том числе в геологической и нефтепромысловой отраслях. Так же применяется при устранении аварий в коммунальных хозяйствах города и различных промышленных объектах, и прочих технологических операциях.

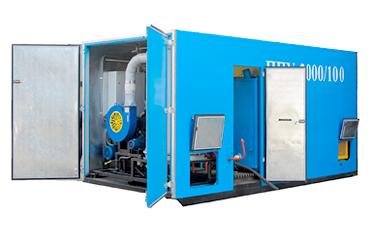

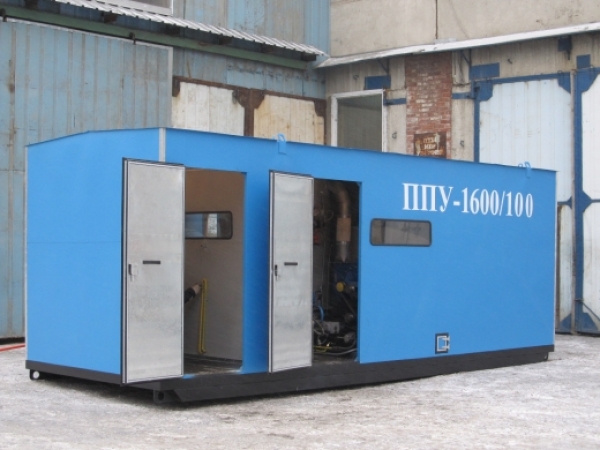

Основное оснащение располагается на монтажной площадке, которая закрыта кузовом из металла. Кузов является основной защитой от пыли, дождя и снега. Установка имеет дистанционное управление, которое выполняется из кабины и кузова машины.

Кузов автомобиля располагает в себе необходимые органы управления:

Рулевое колесо вентиля, которое отвечает за регулировку подачи пара.
Кран, отвечающий за забор жидкости из цистерны.
Вентиль на трубопроводе, отвечающий за забор топлива из бака
Подвод жидкости в котёл.

Тяговый двигатель грузовика приводит в работу всё оборудование установки. Монтажная платформа располагает на себе следующее оборудование:

Паровой котёл, оснащённый горелочным устройством.

Вентилятор высокого давления.
Водяной насос, осуществляющий подачу жидкости из цистерны в котёл.
Топливный насос, отвечающий за подачу топлива к форсункам горелочного устройства.
Бак для питательной воды.
Бак для топлива.

Парогенераторная установка оснащена автоматикой безопасности, которая предохраняет от аварийных ситуаций, связанных с повышением рекомендуемых значений давления и температуры пара, затухания факела в котле, понижение напора в воздуховоде, критическое снижение допустимого уровня воды, снижения расхода питательной воды.

Паровая установка – это автономная передвижная котельная, основным предназначением которой является выработка пара. Змеевики, находящиеся с наружи и внутри, а так же кожух котла крепятся к общему основанию. Насос нагнетает воду из цистерны в внутренний и внешний змеевики.

Вода при прохождении по змеевикам, нагревается и трансформируется в пар, который подаётся на необходимый объект, при помощи комплектов магистральных труб, поворотных колен и запорного узла. Пропарочный рукав осуществляет подачу пара при работе.

Общая база и цилиндрическая форма котла обеспечивает правильный нагрев и непосредственное тепловое расширение элементов котла. Коробка дополнительного отбора мощности располагается на раздаточной коробке грузовика. Карданный вал осуществляет вращательные движения от коробки дополнительного отбора мощности к гидронасосу.

Контрольно-измерительные приборы дают возможность осуществлять контроль работы и отслеживать её основные параметры. Приборы, которые располагаются в кабине водителя имеют дистанционное действие, датчики которых располагаются в соответствующих местах.

Щит приборов, который закреплён на приборной панели кабины водителя, располагает на себе основную часть приборов, показывающих: температуру пара, уровень и давление топлива, время наработки, контроль работы факела, число оборотов ведомого вала редуктора.

Паровая установка укомплектована:

Насосом 2,3 ПТД1М2 / HIKARIMAI EFG282 / 1.1 ПТ25Д1М2 / NP10/10-140
Шестерённым топливным насосом НШ-10Д-ЗА
Паровым котлом
Вентилятором высокого давления
Автоматикой безопасности
Контрольно-измерительными приборами.

Характеристики насосов:

Параметры	1,1 ПТ25Д1М2	2,3 ПТ25Д1М2	HIKARIMAI EFG282	NP10/10-140
Производительность	1-2,5 м³/ч	2 м³/ч	3 м³/ч	0,636 м³/ч
Давление	10 МПа	10 МПа	17,2 МПа	14,0 МПа
Потребляемая мощность	3,6-9,1 кВт	3,6-9,1 кВт	16,17 кВт	3,0 кВт
Вес	100 кг	360 кг	19 кг	5,3 кг
Максимальные обороты	320-970 об/мин	200-500 об/мин	1750 об/мин	1450 об/мин
Максимальная температура	200 C°	200 C°	—	70 C°

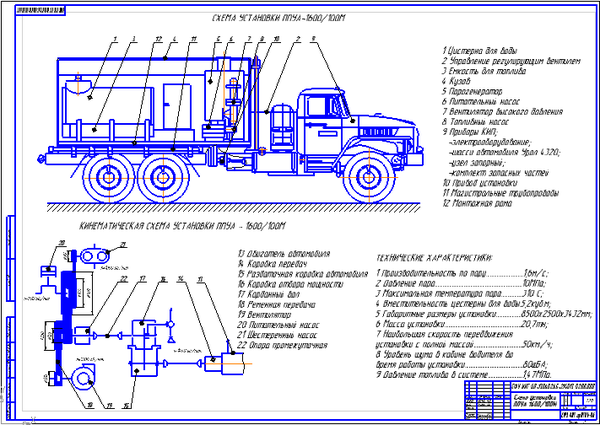

Привод механизмов ППУА 1600/100 состоит из:

коробки дополнительного отбора мощности
карданного вала

редуктора
клиноременной передачи к вентилятору и насосам.

Кузов состоит из:

двух дверей
люка, через который осуществляется обслуживание клапанов насоса
люка, через который производится вывод отработанных газов парового котла

Основные особенности установки:

Цистерна для воды – это сварная конструкция, которая может быть различного объёма. Она устанавливается на платформу и надёжно закрепляется шпильками. Снабжается горловиной для залива, которая имеет дыхательный и спускной клапан. Во внутренней части цистерны располагается трубы забора и прогрева воды, концы которых выведены сквозь переднее днище, на котором установлены датчики уровня и температуры воды.

В состав топливной системы входит: топливный насос, топливный бак, система трубопроводов, имеющая запорно-регулирующую арматуру и контрольно-измерительные приборы. Система осуществляет подачу нужного количества топлива к горелке котла.

Топливный бак имеет заливную горловину с фильтром, сливной вентиль и датчик, который указывает уровень топлива. Управление подачи топлива осуществляется из кабины водителя. С целью защиты насоса и горелки от механических повреждений примесями, топливная система оснащена фильтрами.

Обвязка ППУА 1600/100 состоит из системы трубопроводов, которая связывает основное оборудование установки.

Обвязка состоит из следующих трубопроводов:

трубопровод, осуществляющий подвод питательной воды к котлу
трубопровод, отвечающий за продувку котла и спуск воды при остановке котла
трубопровод, осуществляющий удаление воздуха из котла при заполнении его водой
трубопровод, отвечающий за отвод воды в цистерну при растопке и остановке.

Стандартная комплектация ППУА 1600/100 включает в себя:

Шланг ПАР-2
Полутораметровую пику с БРС
Один запорный узел
Пять колен
Магистральный трубопровод, который состоит из пяти четырёхметровых колен с БРС
Фургон, который утеплён сорокамиллиметровым пенопластом
