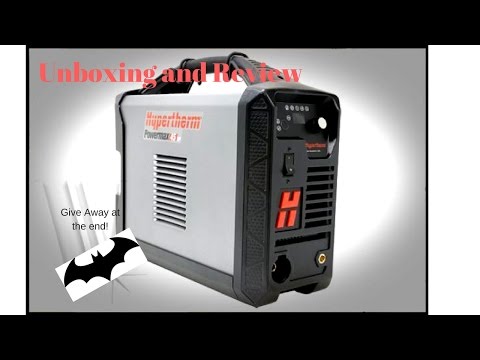

Аппарат плазменной резки Powermax 45 XP
Технические характеристики
| Производительность | Толщина | Скорость резки |
|---|---|---|
| Рекомендуемая | 16мм 22мм | 500мм/мин 250мм/мин |
| Предельная (ручная резка) | 29мм | 125мм/мин |
| Прожиг* | 12мм |
| Максимальная мощность (А) | 45 |
| Макс. толщина прожига (мм) | 22 |
| Фазность | 1-ф, 3-ф |
| Номинальное выходное напряжение | 145 В |
| Размеры с ручками (глубина х ширина х высота) | 442 мм x 173 мм x 357 мм |
| Масса с резаком | 16 кг |
| Входной ток | 200–240 В, 1-ф. , 39/32 А |
| Рабочий цикл | 50 % при 45 А, 200–240 В, 1-ф. 60 % при 41 А, 200–240 В, 1-ф. 100 % при 32 А, 200–240 В, 1-ф. 50 % при 45 А, 480 В, 3-ф. 60 % при 41 А, 480 В, 3-ф. 100 % при 32 А, 480 В, 3-ф. |
| Источник газа | Резка: воздух (чистый, сухой, обезжиренный), азот, F5 Строжка: воздух (чистый, сухой, обезжиренный), азот, F5 Маркировка: воздух (чистый, сухой, обезжиренный), аргон |
| Рекомендованные скорость потока и давление | 188 л/мин при 5,9 бар |
| Значения входного напряжения | 200–240 В, 1-ф., 50–60 Гц |
| Выходной ток | 10–45 А |
| Напряжение холостого хода | 275 В пост. тока (200–240 В, CSA/CE/CCC и 480 В, CSA) 265 В пост. тока (400 В CE/CCC) |
| Длина входящего силового кабеля | 3 м |
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) |
| Требования к приводу двигателя | 12. 5 кВА (10 кВт) для полного вывода 45 А |
| Сертификаты | Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. CCC — для использования в Китае. Система имеет следующие сертификаты: CE, RCM, ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. |
| Гарантия | Источник тока: 3 года Резак: 1 год |
Производственная технологическая карта резки
| Материал | Толщина мм | Сила тока A | Технологическая скорость резки мм/мин |
|---|---|---|---|
| Низкоуглеродистая сталь | 3 | 45 | 5590 |
| 6 | 45 | 2110 | |
| 10 | 45 | 920 | |
| 12 | 45 | 690 | |
| 16 | 45 | 400 | |
| Нержавеющая сталь | 3 | 45 | 4725 |
| 6 | 45 | 1695 | |
| 10 | 45 | 870 | |
| 12 | 45 | 540 | |
| 16 | 45 | 320 | |
| Алюминий | 3 | 45 | 7120 |
| 6 | 45 | 3095 | |
| 10 | 45 | 1015 | |
| 12 | 45 | 745 | |
| 16 | 45 | 340 |
Описание
Аппарат плазменной резки Powermax 45 XP на протяжении длительного времени является лидером продаж, так как с его помощью можно производить резку металла на высокой скорости большей толщины (до 16 мм), обеспечивая, тем самым, более высокую производительность и эффективность плазменной резки при меньшей силе тока (по сравнению с предыдущей версией системы).
Кроме того, автоматическая корректировка подачи газа обеспечивает простоту эксплуатации и настройки.
Система плазменной резки Powermax 45 XP способна выполнять свою работу при силе выходного тока 10 Ампер, благодаря чему становится возможным производить новые виды обработки: нанесение маркировки на металл для идентификации деталей; выполнение прецизионной строжки для быстрого удаления точечных и прихваточных швов; выдавливание лунок на буровых деталях; выполнение насечек для обозначения расположений отверстий, сварных изгибов и швов.
Аппарат плазменной резки Powermax 45 XP снабжен новыми резаками Duramax Lock, которые поддерживают механизированную и ручную резку в широком диапазоне значений толщины металла, строжку с максимальным снятием металла и прецизионную строжку, выполняют задиры для подготовки к сварке, а также маркировку для идентификации деталей.
Система плазменной резки Powermax 45 XP также совместима с резаками Duramax других видов, в том числе длинными ручными и роботизированными резаками.
В резаках Duramax Lock применяются те же расходные детали, что и в стандартных резаках Duramax, в том числе FineCut, CopperPlus и HyAccess. Помимо этого предлагаются новые расходные детали, такие как: прецизионное сопло для строжки, сопло для строжки при силе тока 45 Ампер, защитный экран для механизированной маркировки и защитный экран для эксплуатации при силе тока не превышающей 25 Ампер.
В основную комплектацию системы плазменной резки Powermax 45 XP включен комплект стандартных расходных деталей для ручной резки.
Узнать цену
Система плазменной резки Powermax45 XP
Цена по запросу
Система Powermax45 XP позволяет выполнять резку металла большей толщины — до 16 мм, а также обеспечивает более высокую скорость резки, автоматическую корректировку подачи газа для простой настройки и эксплуатации. Новые резаки Duramax Lock поддерживают ручную и механизированную резку в широком диапазоне значений толщины металла, а также улучшенные функциональные возможности строжки и маркировки.
Категории: Механизированные системы плазменной резки, Ручные системы плазменной резки
- Описание
- Детали
- Характеристики
- Операционные данные
Описание
Простота использования благодаря практичной конструкции
- Небольшой размер и легкий вес обеспечивают отличную портативность системы резки материалов толщиной до 16 мм.
- Использование в системах ручной и механизированной резки с интерфейсом ЧПУ и подключением резаков по технологии FastConnect™.
- Запатентованная технология контактной резки облегчает использование резака даже для операторов, работающих с системой впервые.
- Различные варианты исполнения простых в использовании резаков и расходных деталей помогут Вам успешно справиться с самыми различными заданиями резки.
- Нет необходимости менять давление воздуха. Технология Smart Sense™ постоянно обеспечивает его правильную настройку.
- Маркировка, выполнение задиров и прецизионная строжка новым процессом с низкой силой тока.
Максимальная производительность
- Задания выполняются быстрее, поскольку скорость резки низкоуглеродистой стали толщиной 6 мм в полтора раза выше по сравнению с аналогичным показателем для кислородной резки.
- Превосходное качество резки и строжки позволяет сократить время, которое затрачивается на шлифование и подготовку кромок.
- Быстрая смена расходных деталей с использованием новой возможности — переключателя блокировки резака.
Прочность и надежность
- Резаки Duramax® Lock характеризуются высокой ударопрочностью и термостойкостью.
- Технология SpringStart™ обеспечивает согласованный запуск и большую надежность резака.
- Надежность Hypertherm Certified™ означает, что система работает эффективно в средах с наиболее сложными условиями.
Типичные области применения
Техническое обслуживание недвижимых объектов и оборудования; компании, специализирующиеся на системах ОВКВ и подрядные организации, работающие с механическим оборудованием; производство предметов общего назначения, а также: строительство, техобслуживание и ремонт, техобслуживание сельскохозяйственных машин и оборудования.
Характеристики
Технические характеристики
| Значения входного напряжения (±10 %) | CSA | 200–240 В, 1-ф., 50–60 Гц Или 480 В, 3-ф., 50–60 Гц1 | |
| CE/CCC | 230 В, 1-ф., 50–60 Гц Или 400 В, 3-ф., 50–60 Гц | ||
| Входной ток при 6,5 кВт | CSA | 200–240 В, 1-ф., 39/32 А Или 480 В, 3-ф.  , 9,4 А1 | |
| CE/CCC | 230 В, 1-ф., 33 А Или 400 В, 3-ф., 10 А | ||
| Выходной ток | 10–45 А | ||
| Номинальное выходное напряжение | 145 В пост. тока | ||
| Рабочий цикл при 40 °C | CSA | 50 % при 45 А, 200–240 В, 1-ф. 60 % при 41 А, 200–240 В, 1-ф. 100 % при 32 А, 200–240 В, 1-ф. 50 % при 45 А, 480 В, 3-ф. 60 % при 41 А, 480 В, 3-ф. 100 % при 32 А, 480 В, 3-ф. | |
| CE/CCC | 50 % при 45 А, 230 В, 1-ф. 60 % при 41 А, 230 В, 1-ф. 100 % при 32 А, 230 В, 1-ф. 50 % при 45 А, 400 В, 3-ф. 100 % при 32 А, 400 В, 3-ф. | ||
| Напряжение холостого хода | 275 В пост. тока (200–240 В, CSA/CE/CCC и 480 В, CSA) 265 В пост. тока (400 В CE/CCC) | ||
| Размеры с ручками | 442 мм Г; 173 мм Ш; 357 мм В | ||
| Масса с резаком 6,1 м | CSA | 14 кг | |
| CE/CCC | 15 кг | ||
| Источник газа | Резка: воздух (чистый, сухой, обезжиренный), азот, F5 Строжка: воздух (чистый, сухой, обезжиренный), азот, F5 Маркировка: воздух (чистый, сухой, обезжиренный), аргон | ||
| Рекомендуемая скорость потока и давление газа на входе | 188 л/мин при 5,9 бар | ||
| Длина входящего силового кабеля | 3 м | ||
| Тип источника тока | Инвертор — БТИЗ (биполярный транзистор с изолированным затвором) | ||
| Требования к приводу двигателя | 12. 5 кВА (10 кВт) для полного вывода 45 А | ||
| Электрический КПД | 88 % | ||
| Пригодность к переработке | 100 % | ||
| Сертификаты | Сертификат CSA позволяет использовать оборудование в Северной и Южной Америке и Азии, за исключением Китая. CCC — для использования в Китае. Система имеет следующие сертификаты: CE, RCM, ГОСТ, УкрСЕПРО и AAA. Эти сертификаты позволяют использовать ее в странах ЕС, Австралии, Беларуси, Казахстане, России, Сербии, Украине и других странах, в которых данные сертификаты применимы. | ||
| Гарантия | Источник тока: 3 года Резак: 1 год | ||
| Номинальная мощность двигателя | Выходной ток системы | Производительность (растяжение дуги) |
| 10 кВт | 45 А | Полная |
| 8 кВт | 45 А | Ограниченная |
| 6 кВт | 30 A | Полная |
Операционные данные
Операционные данные
| Толщина | Толщина | Скорость резки |
| Резка | ||
| Рекомендуемая | 16 мм 22 мм | 500 мм/мин 250 мм/мин |
| Предельная (ручная резка) | 29 мм | 125 мм/мин |
| Прожиг* | 12 мм | |
* Номинальная толщина прожига для ручной резки или при использовании автоматической системы регулировки высоты резака
| Толщина | Скорость съема металла | Профиль кромки |
| Строжка | ||
| Типичная строжка | 3,4 кг в час | 3,2 мм Г x 6,8 мм Ш |
Производственная технологическая карта резки
| Материал | Толщина дюймы | Сила тока A | Технологическая скорость резки* дюйм/мин |
| Низкоуглеродистая сталь | 10 GA | 45 | 181 |
| 1/4 | 45 | 72 | |
| 3/8 | 45 | 38 | |
| 1/2 | 24 | ||
| 5/8 | 45 | 16 | |
| Нержавеющая сталь | 10 GA | 45 | 134 |
| 1/4 | 45 | 59 | |
| 3/8 | 45 | 29 | |
| 1/2 | 45 | 19 | |
| 5/8 | 45 | 13 | |
| Алюминий | 1/8 | 45 | 263 |
| 1/4 | 45 | 104 | |
| 3/8 | 45 | 42 | |
| 1/2 | 45 | 26 | |
| 5/8 | 45 | 14 |
| Материал | Толщина мм | Сила тока A | Технологическая скорость резки* мм/мин |
| Низкоуглеродистая сталь | 3 | 45 | 5590 |
| 6 | 45 | 2110 | |
| 10 | 45 | 920 | |
| 12 | 45 | 690 | |
| 16 | 45 | 400 | |
| Нержавеющая сталь | 3 | 45 | 4725 |
| 6 | 45 | 1695 | |
| 10 | 45 | 870 | |
| 12 | 45 | 540 | |
| 16 | 45 | 320 | |
| Алюминий | 3 | 45 | 7120 |
| 6 | 45 | 3095 | |
| 10 | 45 | 1015 | |
| 12 | 45 | 745 | |
| 16 | 45 | 340 |
* Значения скоростей промышленной резки получены при тестировании в лаборатории компании Hypertherm.
Для получения оптимальной производительности фактические значения скорости резки могут отличаться в зависимости от используемой системы.
