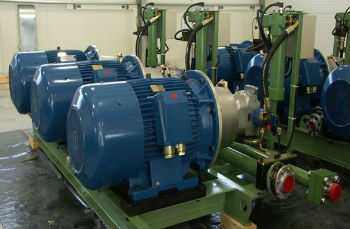

Повысительная насосная станция водоснабжения – первого и второго подъема, циркуляционные, повысительные

Содержание

ТОП – 10 станций для повышения давления воды + советы по выбору оборудования

От обычного насосного оборудования станция повышения давления воды отличается наличием собственного гидробака. Как только поступление ресурса из колодца или скважины прекращается, насос подключается к резервной емкости и подает воду оттуда.

Параллельно агрегат поддерживает стабильное давление в системных коммуникациях и поднимает его до нужного уровня в случае надобности. Вода с одинаково хорошей напорной силой идет из любого крана, имеющегося в доме.

Содержание статьи:

Лучшая десятка насосных станций

Самые лучшие насосные станции для повышения давления и улучшения напора, собраны в отдельный рейтинг-лист. Они отличаются друг от друга габаритами, мощностью, стоимостью и прочими существенными параметрами.

Чтобы понять разницу, нужно внимательно изучить технические особенности, достоинства и недостатки приборов. Помогут в этом отзывы реальных клиентов, уже купивших и протестировавших рабочие качества агрегатов.

1 место – DAB AQUAJET 132 M

Сильный, производительный агрегат дает хороший напор и обладает большой пропускной способностью. Эти качества делают его актуальным для установки в домах большой площади с несколькими точками водопотребления, размещенным на разных этажах.

К насосному блоку от DAB можно параллельно подключить оросительную и поливную системы. На силе напора в доме это никак не отразится.

Технические параметры:

  • вид станции – поверхностная
  • потребляемая мощность – 1490 Вт
  • механизм насоса – центробежный
  • максимальный уровень напора – 48,3 м
  • пропускная способность – 4,8 куб.м/час
  • размер гидробака – 20 л
  • расположение насоса – горизонтальное
  • общий вес блока – 21 кг
  • с какой водой работает – с чистой, свободной от абразивных частичек и химических примесей
  • специфические дополнения – автоконтролирование уровня воды, защита от перегрева и сухого хода, внутренняя мембрана из бутилкаучука.

Изделие легко собирается и монтируется, долго работает и выполняет все заявленные производителем функции. Поддерживает нужный уровень напора воды даже при нескольких одновременно активных точках отбора.

Единственная проблема этой станции – высокий уровень шума (до 82 дБ). Пользователи говорят, что держать ее дома даже в отдельном помещении не удобно. Желательно расположить модель на улице и подальше от жилых строений, если это физически возможно на участке.

2 место – Grundfos MQ 3-35

Прибор от популярного датского бренда надежен, эффективен и полностью безопасен в эксплуатации. Высокая влагостойкость корпуса позволяет ставить оборудование не только в помещении, но и на улице под открытым небом.

Управляющая плата отличается чувствительностью и сразу же реагирует на изменение давления в трубопроводных коммуникациях. Перепады силы напора практически незаметны и на пользователях никак не отражаются.

Технические параметры:

  • вид станции – поверхностная
  • мощность потребления – 850 Вт
  • механизм насоса – центробежного типа
  • максимальный уровень напора – 33,8 м
  • пропускная способность – 3,9 куб.м/час
  • размер гидробака – неизвестен
  • расположение насоса – по горизонтали
  • общий вес блока – 13 кг
  • с какой водой работает – с чистой без химических и абразивных примесей
  • специфические дополнения – электронная система контроля за уровнем воды, предохранение от сухого хода и перегрева.

Пользователям нравятся компактные габариты устройства, мощность и уровень КПД. Прибор поддерживает нормальное давление в коммуникационных системах даже при условии подключения мощных и «прожорливых» агрегатов типа бойлера.

В процессе функционирования заметно шумит, однако, к этому звуку можно привыкнуть. Плохо справляется с загрязненной водой – быстро забивается и может даже выйти из строя.

Если системный блок располагается в сырых, плохо проветриваемых и холодных помещениях, внутри образуется конденсат. Это плохо воздействует на двигатель и может привести к сгоранию модуля.

3 место – Marina CAM 80/22

Агрегат от итальянского бренда изготовлен из нержавеющей стали и снабжен антикоррозийным покрытием. Имеет хорошую всасывающую способность и оптимальные расходно-напорные характеристики. Внутренний диффузор и рабочее колесо состоят из прочного технополимера.

Герметичность внутренних блоков обеспечивают гарфитово-керамзитные прокладочные элементы.

Модуль подключается к однофазной электросети и обладает высокоуровневой защитой от перегрузок. Обеспечивает нужное давление и своевременную подачу воды к любым точкам отбора, подключенным к коммуникациям.

Технические параметры:

  • вид станции – поверхностная
  • потребляемая мощность – 800 Вт
  • механизм насоса – центробежный
  • максимальный уровень напора – 32 м
  • пропускная способность – 3,6 куб.м/час
  • размер гидробака – 22 л
  • расположение насоса – по горизонтали
  • общий вес блока – 12 кг
  • с какой водой работает – с чистой
  • специфические дополнения – электронное устройство контроля уровня воды в системе.

Разумная стоимость, безупречное качество сборки, хорошая мощность в сочетании с экономным расходом энергоресурса, делают прибор выгодным приобретением. Агрегат обеспечивает корректную поставку воды на даче, в загородном доме или любом другом помещении, не подключенном к основным коммуникационным системам.

Минусы изделия – выраженная шумность и чувствительность к низкому напряжению. Если прибор зимой не эксплуатируется, его нужно полностью очистить от внутренней воды или перенести в сухое помещение с постоянно поддерживаемой теплой температурой.

4 место – ДЖИЛЕКС Джамбо 70/50 Н-50

Недорогой и эффективный насосный модуль демонстрирует хорошую производительность в температурном диапазоне внешней среды от 1 °C до 35 °C. Автоматически контролирует количество воды в коммуникационных сетях и повышает/поддерживает нужное давление.

Встроенная защитная система оберегает модуль от перегрева и сухого хода. Это заметно уменьшает нагрузку на аппарат и продлевает срок его эксплуатации.

Технические параметры:

  • вид станции – поверхностная
  • мощность потребления – 1100 Вт
  • механизм насоса – центробежного типа
  • максимальный уровень напора – 50 м
  • пропускная способность – 3,9 куб.м/час
  • размер гидробака – 50 л
  • расположение насоса – горизонтальное
  • общий вес блока – 15 кг
  • с какой водой работает – с чистой
  • специфические дополнения – фильтрация частиц размером до 0,8 мм.

Корпус и все важные элементы системы сделаны из нержавеющей стали и покрыты антикоррозийным составом, предохраняющим от воздействия влажной среды. Инструкция по эксплуатации написана просто и доступно для понимания. Мощность давления набирается быстро. Модель демонстрирует хорошие рабочие показатели даже при снизившемся уровне воды в подающем источнике.

Некоторые пользователи указывают, что в их приборах прокладка между входным армированным шлангом и сильно перетянута, в результате чего из стыка сочится вода. Однако в широкой массе этот недостаток выявить не удалось.

5 место – DAB E.Sybox Mini

Устройство имеет компактные габариты, три рабочих колеса и продвинутый функционал. Благодаря небольшим размерам может размещаться вертикально или горизонтально, висеть на стене или находиться под раковиной.

От аналогичных приборов прежних версий отличается лучшей производительностью, тихой работой (не более 45 дБ в режиме интенсивной эксплуатации), повышенными напорными характеристиками и энергоэффективностью. Комплектуется вибрационными опорами для удобного и быстрого монтажа.

Внешне выглядит стильно, объединяет в одном прочном, привлекательном корпусе из технополимера и стальных фрагментов все рабочие узлы.

Технические параметры:

  • вид станции – поверхностная
  • потребляемая мощность – 800 Вт
  • механизм насоса – нет данных
  • максимальный уровень напора – 50 м
  • пропускная способность – 4,8 куб.м/час
  • размер гидробака – 1 л
  • расположение насоса – вертикально/горизонтально
  • общий вес блока – 6 кг
  • с какой водой работает – с чистой, невязкой химически нейтральной жидкостью с температурой от 0 °C до +40 °C
  • специфические дополнения – частотный инверторный преобразователь, датчики уровня протока и давления, режим постоянного настраиваемой поддержки давления от 1 до 5 бар, дисплей на жидких кристаллах, отображающий текущие рабочие параметры, защита от замерзания, опция самовсасывания.

Клиенты говорят, что прибор обеспечивает нужное давление в системе, имеет удобный экран с понятным русскоязычным интерфейсом и тихо работает, не мешая звуковым фоном окружающим.

Минусов в приборе выявить не удалось.

6 место – Grundfos Hydrojet JPB 6/60

Популярный и уважаемый датский производитель предлагает широкий ассортимент насосного оборудования в разных ценовых категориях. Модель Hydrojet JPB 6/60 отличается надежностью, эксплуатационной стойкостью и высоким уровнем мощности.

Работает на основе прогрессивного самовсасывающего насоса JP. Благодаря этим характеристикам пользуется особым успехом, несмотря на высокую стоимость.

Технические параметры:

  • вид станции – поверхностная
  • мощность потребления – 1400 Вт
  • механизм насоса – центробежный
  • максимальный уровень напора – 48 м
  • пропускная способность – 5 куб.м/час
  • размер гидробака – 60 л
  • расположение насоса – по горизонтали
  • общий вес блока – 25 кг
  • с какой водой работает – с чистой
  • специфические дополнения – однофазный двигатель с производительностью 83.3 л/мин, длинный кабель для подключения к электросети, мембранный напорный бак, эжектор.

По мнению пользователей, насосная станция работает хорошо, поддерживает в коммуникациях нужный уровень напора и обеспечивает возможность пользоваться водой в удобном для жильцов режиме. Нормально качает жидкость из любых резервуаров, включая забивные скважины.

Среди основных минусов – высокая цена продажи, выраженная шумность и чувствительность к перепадам сетевого напряжения.

7 место – Wilo Jet HWJ 20 L 202

Агрегат изготовляет германская компания, специализирующаяся на создании оборудования для водоподающих, отопительных, вентиляционных и кондиционирующих систем. Продукция от Wilo отличается высоким качеством сборки, надежностью и работоспособностью.

Все основные элементы устройства находятся в корпусе из прочной нержавеющей стали. Это защищает от образования коррозии даже при длительном простое оборудования в зимний период времени. Напорный бак мембранного типа способствует уменьшению частотности включений и понижению .

Технические параметры:

  • вид станции – поверхностная
  • потребляющая мощность – 870 Вт
  • механизм насоса – центробежного типа
  • максимальный уровень напора – 42 м
  • пропускная способность – 5 куб.м/час
  • размер гидробака – 20 л
  • расположение насоса – горизонтально
  • общий вес блока – 16,8 кг
  • с какой водой работает – только с чистой
  • специфические дополнения – предохранение от перегрева и сухого хода.

Владельцы называют агрегат производительным, надежным и работоспособным. К качеству сборки претензий нет. Все элементы идеально подогнаны друг к другу и корректно функционируют вместе. Защитная опция оберегает оборудование от перегрева. Нравится и то, что модуль работает автоматически и самостоятельно подстраивается под режим поступления воды в систему.

Как минус пользователи выделяют некоторую шумность модели и сложность с первичным запуском. По всем остальным параметрам никаких проблем не возникает.

8 место – Grundfos Hydrojet JPB 5/24

Прибор принадлежит к классу высококачественных и дорогих изделий. Конструкционно состоит из алюминиевого промежуточного корпуса и хромоникелевых сопутствующих деталей. Корректно перекачивает жидкость в температурном диапазоне от 0 до 55 °С.

Имеет надежное антикоррозийное покрытие и не боится воздействия влажной среды. Не нуждается в постоянно техническом обслуживании. После первичного наполнения водой работает в режиме постоянного всасывания.

Технические параметры:

  • вид станции – поверхностная
  • мощность потребления – 775 Вт
  • механизм насоса – центробежный
  • максимальный уровень напора – 40 м
  • пропускная способность – 3 куб.м/час
  • размер гидробака – 24 л
  • расположение насоса – горизонтальное
  • общий вес блока – 17,1 кг
  • с какой водой работает – с чистой без активных химических веществ, длинных волокон и абразивных частиц
  • специфические дополнения – встроенная система предохранения от перегрузок, мембранный напорный бак.

Прибор демонстрирует высокую надежность и выносливость, не боится интенсивных эксплуатационных нагрузок и может работать как от случая к случаю, так и в круглосуточном режиме.

Среди недостатков клиенты упоминают выраженную шумность модуля и высокую изначальную стоимость, однако, добавляют, что прибор свои деньги отрабатывает.

9 место – КАЛИБР СВД-650П

Конструкционно простая станция экономично расходует электрическую энергию и нормально работает в температурном диапазоне окружающей среды от 5 °C до 40 °C. При сильных морозах иногда промерзает и требует запуска “с толкача”, но на последующем качестве функционирования этот момент практически не отражается.

Технические параметры:

  • вид станции – поверхностная
  • потребляемая мощность – 650 Вт
  • механизм насоса – центробежного типа
  • максимальный уровень напора – 35 м
  • пропускная способность – 3,6 куб.м/час
  • размер гидробака – 20 л
  • расположение насоса – по горизонтали
  • общий вес блока – 12,7 кг
  • с какой водой работает – с чистой
  • специфические особенности – корпус из эксплуатационно прочного пластика, гидроаккумулятор из нержавеющей стали

Пользователи отмечают хорошую производительность станции и высокий уровень КПД. Модель работает тихо и поддерживает нормальное давление в системе, где подключено более 3 водозаборных точек. Легко переносит нерегулярное функционирование. Удобно, быстро и просто монтируется.

Отдельные владельцы жалуются, что бак нужно обязательно заполнять водой перед запуском, нет режима сухого старта и ночью шумовой фон ощущается сильно.

10 место – Quattro Elementi Automatico 801

Прибор отличается хорошей рабочей мощностью и решает проблему водоснабжения в загородных домах, не подключенных к централизованным коммуникационным сетям. Агрегат качает воду с глубины до 8 метров и может подавать до 53 литров в минуту. Поднимает ресурс на высоту до 40 метров, что делает его пригодным для несколько этажных строений.

Технически исправно и корректно функционирует при наличии в системе воды температурой до 30 °С. Имеет датчик сухого хода. Встроенная система защиты от перегрева прекращает работу в период отсутствия воды или при засорении входной сетки насосного оборудования.

Коррозийно уязвимая часть корпуса сделана из анодированной стали, а фрагменты, не контактирующие с рабочей жидкостью – из высокопрочного пластика.

Технические параметры:

  • вид станции – поверхностная
  • мощность потребления – 800 Вт
  • механизм насоса – центробежный
  • максимальный уровень напора – 40 м
  • пропускная способность – 3,2 куб.м/час
  • размер гидробака – 20 л
  • расположение насоса – горизонтальное
  • общий вес блока – 12,6 кг
  • с какой водой работает – с чистой
  • специфические дополнения – интегрированный манометр.

Владельцы говорят, что модель сочетает в себе достойное качество работы с оптимальной стоимостью. Двигатель звучит тихо и не мешает окружающим. Мощность соответствует заявленным параметрам и ее хватает для обслуживания нескольких точек подачи воды.

К минусам пользователи причисляют закисание контактов. Давление раз в сезон нужно подкачивать, так как ниппель стравливает. Отверстия у ручки для переноса не совсем четкие и нуждаются в некоторых исправлениях. Фильтра внутри нет и его приходится докупать отдельно, а это – дополнительные затраты, хотя и не критичные.

На что смотреть при покупке?

Первое, на что нужно обратить внимание перед покупкой, это мощность. В разных моделях она варьируется в диапазоне 0,6-1,5 кВт. Для небольшого помещения подойдет агрегат 0,6-0,7 кВт, для средних с несколькими точками водозабора – 0,75-1,2 кВт, для просторных и габаритных домов с бытовыми коммуникациями и поливной системой – 1,2-1,5 кВт.

Не обязательно покупать самую мощную станцию из имеющихся на рынке. Она быстро опустошит скважинный резервуар и потребует много электроэнергии, а это не целесообразно, особенно, когда в доме не более 3-4 мест потребления ресурса

Большое значение имеет пропускная способность. Чем она больше, тем удобнее и проще пользоваться домашней водопроводной системой. Но показатель станции не должен превышать возможности скважины, иначе в работе обязательно будут перепады.

Для небольшого дачного дома, где хозяева регулярно находятся только в летний сезон, а осенью и зимой появляются от случая к случаю, хватит станции с производительностью до 3 куб.м/ч. Для коттеджа постоянного проживания стоит взять модель с показателем до 4 куб.м/ч.

Рекомендуем также прочесть другую нашу статью, где мы подробно рассказали о том, как выбрать .

Если нужно подключить к коммуникациям оросительную систему, рекомендуется рассмотреть приборы, способные пропустить через себя до 5-5,5 куб.м/ч.

Объем внутренней емкости для хранения воды в стандартных станциях колеблется в диапазоне от 18 до 100 литров. Чаще всего покупатели выбирают резервуары от 25 до 50 литров. Этот размер считается оптимальным для семейства из 3-4 человек. Если в гости часто приезжают друзья или родственники, стоит взять более вместительный агрегат.

Чтобы ни при каких обстоятельствах не страдать от временного отсутствия воды есть смыл обратить внимание на модули с гидробаком около 100 литров. Заплатить придется дороже, но хороший запас воды никогда не будет лишним в доме

Материал корпуса не особо принципиален. Можно использовать насосные станции, интегрированные в технополимерные блоки. Они обойдутся значительно дешевле. За стальной корпус с анодированным покрытием придется отдать дополнительную сумму, но зато станцию получится расположить не только в доме, но и на улице.

Звуковой фон работы имеет большое значение. Для размещения в жилых помещениях нужно искать максимально тихие приборы, не мешающие комфортному отдыху. Более мощные агрегаты, звучащие громко, желательно размещать в подвальных помещениях или хозяйственных строениях, где их шум никого не будет раздражать.

Выводы и полезное видео по теме

Специфические особенности насосных станций. Ответы на самые популярные вопросы, связанные с насосным оборудованием.

Как правильно выбрать для дома хорошую насосную станцию:

Что нужно знать про установку насосной станции. Как смонтировать оборудование, чтобы оно не замерзло зимой:

Поможет наладить нормальную поставку воды во все точки потребления, находящиеся в жилом помещении поможет с опцией повышения давления.

Прибор автоматически отрегулирует уровень воды в системе, поднимет силу напора и обеспечит комфортное использование водного ресурса в любое удобное для владельцев недвижимости время. Больше не придется согласовывать с родными режим принятия душа и закрывать краны во всем доме, чтобы помыть посуду на кухне.

А пользуетесь ли вы станциями для повышения воды? Пожалуйста, расскажите какому прибору отдали свое предпочтение? Какие критерии оказались решающими при выборе? Оставляйте свои комментарии, задавайте вопросы, делитесь опытом в расположенном ниже блоке.

sovet-ingenera.com

как выбрать и установить » SanDizain.ru

Ни в квартире многоэтажки, ни в частном доме современный человек уже не мыслит свой быт без водопровода. Но порой даже его наличие не гарантирует полноценный комфорт – напор воды может быть таким слабым, что удобство бытовых процедур оставляет желать лучшего, а техника и вовсе отказывается работать. Как быть, если вы попали в такую неприятную ситуацию? Наиболее рациональное решение – использование насосной станции для повышения давления воды. Далее мы подробно познакомим вас с этим оборудованием: как оно работает, на какие типы делится, как грамотно выбрать подходящую станцию и как ее самостоятельно установить в квартире или доме.

Строение и принцип работы

Насосная станция конструктивно включает в себя 5 основных компонентов: непосредственно насос, емкость для воды, поплавок или реле давления, фильтр и обратный клапан. Все эти устройства слажено работают для повышения давления в водопроводе. Зачем это необходимо? Тут все просто: в теории норма напора подачи воды составляет 4 атм, но в силу различных причин, например, изношенности трубопроводных сетей или даже большого количества техники-потребителей, на практике этот показатель еле дотягивает до 1,5 атм. Как результат – даже столь обычные приборы как стиральная машина, котел и посудомоечная машина не захотят работать, так как им необходимо давление 2 атм и выше. В такой ситуации и поможет насосная станция.

Общий принцип функционирования агрегата несложен. Сначала при включении насоса накопительная емкость заполняется водой, затем насос отключается и вода подается в выходную трубу с заданным рабочим давлением станции. Когда же давление снижается до минимальной отметки, реле снова включает насос, который опять закачивает воду и выключается после достижения необходимого давления.

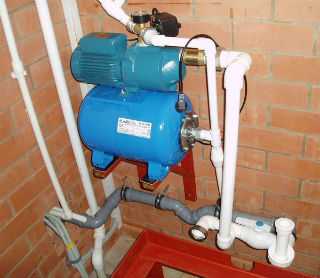

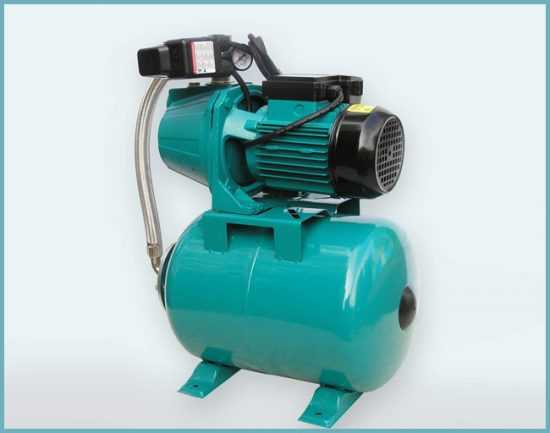

Насосная станция

Но, конечно же, и строение, и схема работы водяной станции могут несколько варьироваться в зависимости от ее типа – чтобы разобраться в отличиях, рассмотрим разные виды агрегатов.

Классификация станций

Насосные установки классифицируют по целому спектру признаков, но наиболее принципиальными среди них являются следующие три.

По способу управления:

  1. Ручные – закачка вода и последующий контроль ее уровня в емкости осуществляются вручную.
  2. Полуавтоматические – снабжены механическим поплавком, который регулирует закачку воды и изменение ее объема в накопительном резервуаре.
  3. Автоматические – имеют специальный датчик, который реагирует на изменение давления и сам включает или выключает насос.

Совет. Для продолжительного использования наиболее подходящими являются станции с автоматическим управлением – они долговечны, удобны и бесперебойно гарантируют своевременную подачу воды потребителю.

По типу насоса:

  1. С центробежным насосом – создают давление с помощью центробежного колеса. Плюсы: устойчивы к абразивным частицам в воде и продолжают работать даже после «проглатывания» небольшого объема воздуха. Минус – характеризуются высоким потреблением электрической энергии.
  2. С вихревым – создают давление посредством вихрей. Плюсы: устойчивы к температурным перепадам и потребляют сравнительно немного электроэнергии. Минус – чувствительны даже к минимальному завоздушиванию.

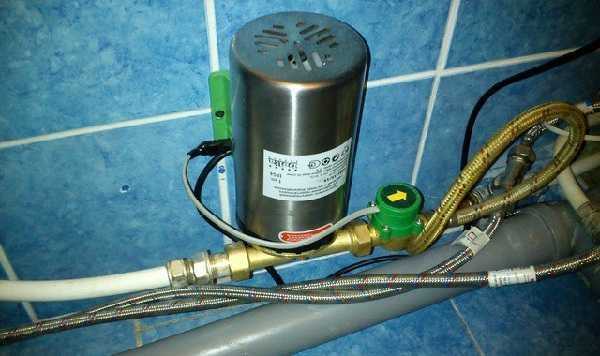

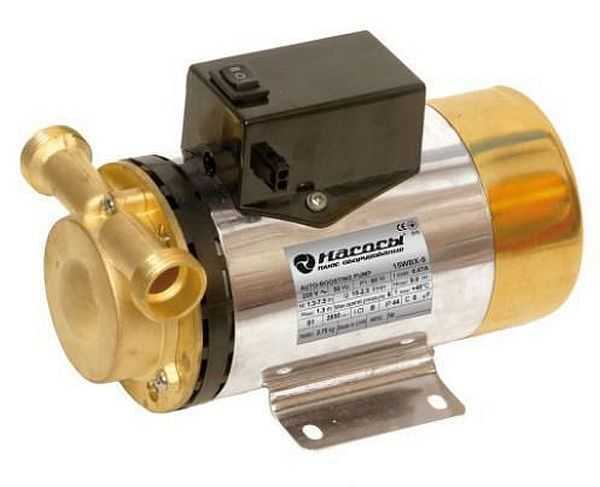

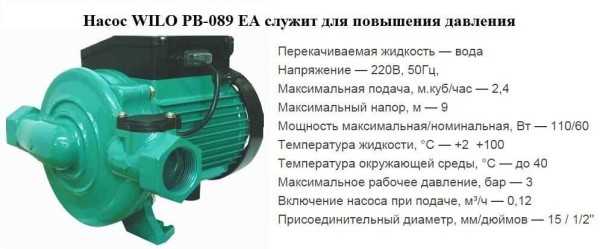

Устройство электрического насоса повышения давления

По виду накопительной емкости:

  1. С баком – работают на механических поплавковых предохранителях. Отличаются низкой стоимостью, но имеют высокий риск затопления и не всегда обеспечивают максимальный напор воды.

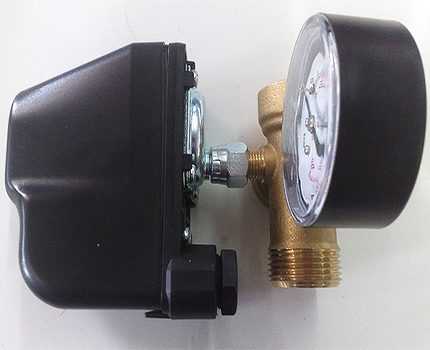

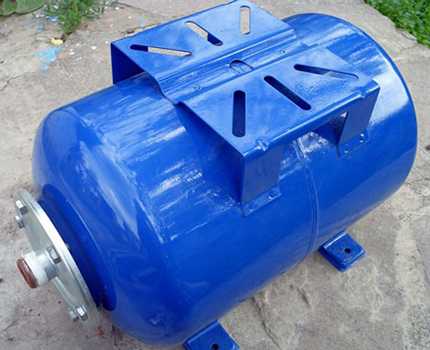

  2. С гидроаккумулятором – функционируют под управлением датчика давления. Имеют относительно высокую стоимость, но отличаются малыми габаритами и гарантируют максимальное давление воды при любых условиях.

Тонкости выбора

Выбирая насосную станцию для повышения давления, учитывайте такие характеристики:

  • Мощность. Подбирается с учетом количества водозаборных точек в жилище – кранов и выходов к технике. Среди бытовых станций различают низкомощные модели – до 600 Вт, среднемощные – 600-1000 Вт и высокомощные – 1000-1500 Вт.
  • Производительность. Рассчитывается с учетом объемов потребления воды домочадцами. Для бесперебойного водоснабжения квартиры или частного дома достаточно станции с производительностью 3000 л/ч.
  • Объем накопительной емкости. Определяется исходя из того, сколько резерва воды необходимо для обеспечения нужд домочадцев в случае несанкционированного отключения электроэнергии или аварийных ситуаций. Как правило, для одного человека достаточно 24 л.
  • Материал накопительной емкости. Резервуар может быть выполнен из чугуна, пластика или стали: пластиковые модели недорогие, но и недолговечные; чугунные – довольно прочные, но очень тяжелые и относительно дорогие; стальные – устойчивы к негативным внешним факторам, долговечны, но также дорогие, по сравнению с пластиком.
  • Защитные функции. Качественная насосная станция должна иметь функции защиты от сухого хода и от перегрева: первая отключает агрегат в случае отсутствия воды в трубопроводе, тем самым уберегая двигатель от деформации, а вторая – останавливает насос, если он начинает работать на чрезмерно повышенных оборотах.

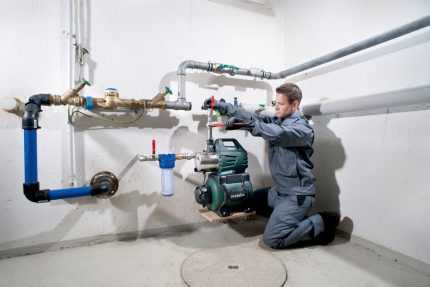

Установка станции

Сразу же отметим, что существует несколько вариантов монтажа насосной станции: для частного дома – возле скважины или колодца, в техническом помещении или в санузле, для квартиры – в техпомещении или в санузле. Исходя из этого, разберем, как устанавливать агрегат внутри жилища и за его пределами.

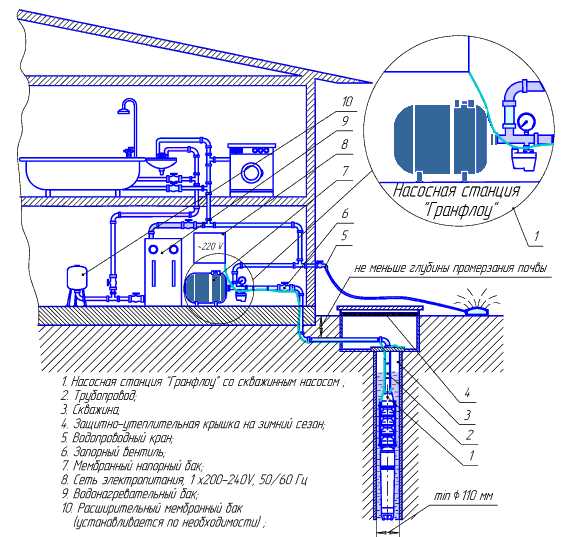

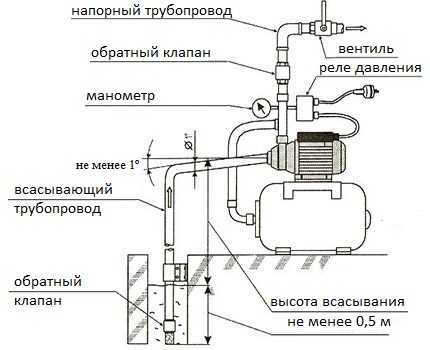

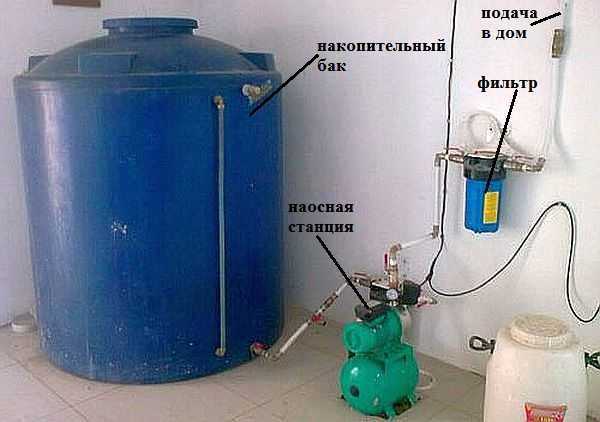

Если вы решили установить станцию возле источника воды – скважины или колодца – сначала поставьте в намеченном месте кессон или специальную камеру. Оборудование следует опустить до глубины промерзания почвы и утеплить. Далее станция помещается в камеру или кессон и первым выходом соединяется с источником воды, а вторым – с водопроводной трубой, которая будет идти в дом. Последняя прокладывается в траншею и заводится в жилище, где осуществляется непосредственная разводка труб ко всем точкам водозабора. Параллельно к станции прокладывается кабель, который подключается к электрощитку для обеспечения питания агрегата.

Подключение станции

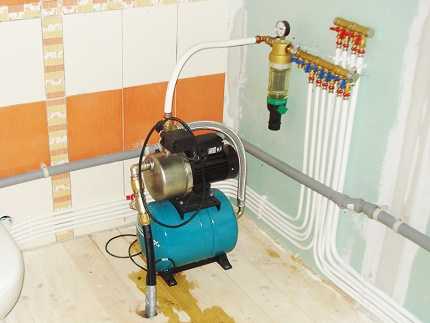

Если же вы будете монтировать станцию внутри дома или квартиры, работу следует выполнять в такой последовательности:

  1. Обрежьте водопроводную трубу в месте подключения агрегата и с двух сторон нарежьте на нее резьбу.
  2. Накрутите на обрезанные торцы переходники и вкрутите в них фитинги.
  3. Конец магистральной трубы подсоедините к накопительной емкости.
  4. Соедините насос и емкость подающей трубой.
  5. Подсоедините насос к трубе, которая подает воду к заборным точкам в жилище.
  6. Подключите насос к электросети – подведите кабель к отдельному автомату в щитке.

Важно! Станцию нужно устанавливать только в утепленном и проветриваемом помещении со свободным доступом к водопроводным трубам и электропроводке.

Таким образом, насосная станция – оптимальное решение проблемы слабого давления воды как для квартиры, так и для дома. Выбирая агрегат, учитывайте все его видовые особенности и отличия, чтобы приобретенное оборудование точно соответствовало условиям эксплуатации вашего жилища. А подобрав подходящую станцию, не забывайте про правила ее установки – их соблюдение является гарантией бесперебойного функционирования прибора.

Насосы для повышения давления воды: видео

Насосная станция для повышения давления воды: фото



sandizain.ru

Насосные станции водоснабжения: повысительные, отзывы

Содержание

Сложно представить современный загородный дом или предприятие, без оборудованной в нем насосной станции. Обойтись без таких устройств можно только в том случае, если вы подключены к центральному водоснабжению и являетесь обладателем небольшого по своей площади дома или квартиры.

Поверхностный насос Вило с электронной автоматикой для насосной станции

Для жителей же коттеджей, хозяев дачи и просто зданий, что не подключены к системам подачи воды, эти конструкции являются единственным выходом из сложившейся ситуации.

Особенности и принцип работы

Насосные станции используются для организации систем питьевого водоснабжения дома. Они полностью организовывают все процессы в трубопроводах и обеспечивают нормальное функционирование всех систем, что отвечают за подачу жидкости.

Необходимость установки станций появляется в том случае, если сборку систем водоснабжения дома приходится начинать с нуля. В такой ситуации первым вашим решением будет разработка скважины или колодца. Наличие источника воды дает возможность получать жидкость в нужных количествах, но не будете же вы бегать с ведром к скважине каждый раз, когда захотите попить.

Внутри дома в обязательном порядке собирают трубопроводы, которые будут подавать жидкость конечному потребителю. Схема трубопроводов определяется индивидуально.

Наличие качественных систем трубопроводов имеет огромное значение. Однако после выполнения вышеописанных процедур необходимо связать источник с трубопроводом, посредством установки специального оборудования. Именно им и является насосная станция.

Устройство подобных систем сложностью не отличается. Их схема предусматривает использование нескольких основных элементов или механизмов. В первую очередь используется насос. Насос подкачивает жидкость из источника и выполняет главные функции по обеспечению работоспособности всех систем питьевого, пожарного и бытового водоснабжения дома.

Насосы для станций водоснабжения могут быть поверхностными или погружными. Для станций бытового назначения с неглубокими источниками чаще всего используются поверхностные насосы.

Стандартная бытовая насосная станция с реле давления, гидроаккумулятором и поверхностным насосом

Однако тут все зависит от производителя. Например, компании Grundfos и Wilo выпускают отличные линейки погружных насосов, поэтому их насосные станции можно комплектовать погружными агрегатами. Отзывы от пользователей говорят о том, что по большому счету серьезной разницы между ними нет. Разве что вы обладатель очень глубокой скважины.

Чтобы стабилизировать давление и напор в системе пользуются разными способами, но самый актуальный и простой – это гидроаккумулятор.

Гидроаккумулятор – это накопительный бак размерами от 30 литров. Внутри его расположена воздушная мембрана. Эта мембрана постоянно наполнена сжатым воздухом и давит на внутренности бака, тем самым образуя определенный уровень давления.

Если уровень воды в гидроаккумуляторе падает, то упадет и давление, что сразу же скажется на измерительных приборах.

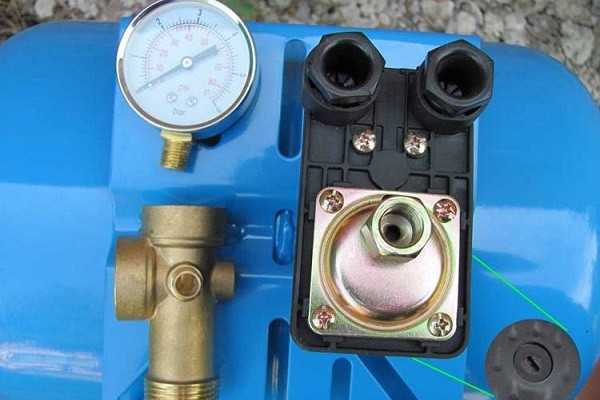

Последний необходимый элемент в нашем списке – это реле давления или блоки автоматического контроля. Они выполняют связующие функции. Как ни странно, но без этих небольших механизмов функционирование насосных станций и систем водоснабжения дома обустроить было бы практически невозможно.

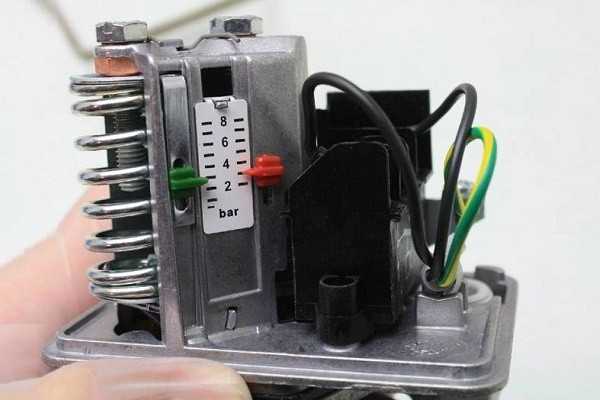

Реле давления – это простейшая автоматика. Самые примитивные модели способны работать только в связке с гидроаккумуляторами. Они подключаются к накопительному баку и отслеживают уровень давления в нем. Устройство гидроаккумулятора изначально задумывалось для взаимодействия с реле давления.

Реле можно настроить на две противоположные позиции. При одной позиции оно автоматически запускает работу насоса, при второй отключает его. Устройство реле делает его настройку очень простой, так как достаточно просто вращать две подпружиненные гайки.

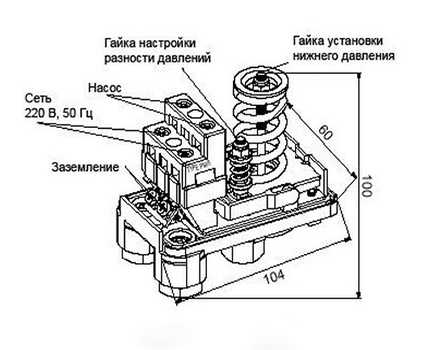

Меньшая гайка отвечает за уровень давления систем водоснабжения дома, при котором необходимо запустить насос. Большая же, наоборот, за выключение насоса, когда бак заполнится и давление выровняется. Как видим, устройство насосных станций питьевого водоснабжения состоит из всего нескольких рабочих механизмов.

Используют бытовые станции практически везде. В быту применяются стандартные и повысительные установки. В промышленности более распространены модульные блочные системы. Модульные насосные станции отличаются более сложной конструкцией.

Модульная насосная станция для водоснабжения

Их устройство предусматривает необходимость применения нескольких насосов и баков, что контролируются из мощного приборного щитка. Дело в том, что насосы для станций водоснабжения модульного типа могут не справляться с поставленными задачами самостоятельно.

В таком случае их объединяют в установки, что работают одновременно либо подключаются попеременно, когда в их задействовании появляется необходимость.

Схема сборки, сложность и стоимость таких систем намного выше, но отзывы и впечатления очевидцев говорят об их исключительной эффективности.

Читайте также: где в Москве можно купить насосы?

к меню ↑

Виды и отличия

Если вам предстоит совершить подбор насосной станции для дома, то помимо оценки, которую дают отзывы от покупателей и самих характеристик, нужно ознакомиться с их разновидностями. Стоит понимать, что предназначение станций и их конкретные составляющие будут влиять на то, какая схема была использована и какие функции она сможет выполнять.

Главное деление насосных станций ведется по степени автоматизирования процессов. По такому принципу их делят на:

  • Схемы с реле давления;
  • Автоматические станции

О принципе работы реле давления и его взаимодействии с гидроаккумуляторами мы уже упомянули. Для небольшого дома такой выбор – лучшее решение.

Промышленная повысительная станция, с возможностью использования для автоматического тушения пожаров

А вот насосные станции автоматического водоснабжения – это уже куда более дорогой и эффективный вариант. Как правило, в них отказываются от использования гидроаккумуляторов, поверхностные модели заменяют погружными, а стандартные реле давления заменяют продвинутой автоматикой.

В такой системе автоматика за счет установленных датчиков реагирует на изменения давления при открытии крана, а насос тут же откликается и подкачивает жидкость до тех пор, пока в системе водоснабжения дома давление не урегулируется.

По типу назначения станции делят на системы:

  • Питьевого водоснабжения;
  • Бытового водоснабжения;
  • Пожарного водоснабжения;
  • Промышленного водоснабжения.

По сути, первые два варианта мало чем отличаются друг от друга. Просто питьевые системы проектируются так, чтобы в них легче можно было внедрять элементы водоподготовки. Бытовые же скорее предназначаются для гигиены, полива огородов и обеспечения бытовых нужд человека.

Насосные станции противопожарного водоснабжения часто комбинируют со стандартными, однако не выделить их было бы ошибкой. Они комплектуются дополнительными датчиками и крупными баками, в которых накапливается жидкость для пожаротушения.

Насос же подключают к ветке пожарных каналов, чтобы в случае опасности автоматика запустила его в работу и потушила потенциальный пожар.

Установки для промышленных нужд подробно описывать смысла нет, так как они слишком неоднородны, а возможных вариантов их схематической конструкции может быть очень много. Заметим лишь что они, как правило, комплектуются несколькими мощными насосами и имеют продвинутые системы управления.

Читайте также: особенности промывных фильтров очистки воды.

к меню ↑

Советы по выбору и отзывы

Промышленные поверхностные насосы. в составе блочных станций водоснабжения

Подбор насосной станции следует вести по нескольким основным параметрам. Для начала продумайте функции, которые она должна выполнять. Оцените свои возможности и бюджет. Также можете прочитать отзывы в интернете. Люди часто рассказывают обо всех особенностях той или иной модели, тем самым предостерегая вас от непредвиденных ситуаций.

Учитывайте также компанию производителя. Желательно покупать станции и их комплектующие от действительно известных брендов типа Grundfos, Wilo, Sprut, Джилекс и т.д.

Читайте также: принцип работы и модельный ряд гидроаккумуляторов Джилекс.

Таким образом, вы защищаете себя от лишних неприятностей, ведь компании Grundfos или Wilo находятся на рынке уже очень давно. Они заинтересованы в наращивании своей популярности, а значит и в довольных клиентах.

Для начала выполните подбор подходящей конструкции насосной станции. Если вам нужна обычная бытовая установка для дачи или загородного дома, то подойдут бытовые системы с гидроаккумуляторами. Для крупных домов желательно покупать что-то более мощное. Хотя можно ограничиться просто крупным гидроаккумулятором и хорошим насосом.

Если у вас есть деньги и желание, то покупайте системы с хорошей автоматикой. Они позволят вам сэкономить ресурсы как во время покупки, так и во время эксплуатации установок.

Из производителей рекомендуем обратить внимание на компании Grundfos и Wilo.

Компания Grundfos на рынке считается одной из самых популярных и проверенных. Она занимается выпуском продукции разного плана. Однако насосы Grundfos – это едва ли не самая главная статья ее дохода.

Ребята из Grundfos собирают действительно качественное оборудование, которое прослужит вам долгие годы. Из конкретных моделей рекомендуем насосные станции: Grundfos JP 6, Grundfos JP 5 и Grundfos MQ.

Пример подключения насосной станции бытового типа к трубопроводу водоснабжения

Аналогичным образом обстоят дела с концерном немецких производителей Wilo. Немецкое качество – это уже имя нарицательное, и производитель Wilo общий тренд не изменяет. Особенно хороши погружные насосы Wilo, однако и насосные станции тоже вас не подведут. Из конкретных моделей стоит покупать станции: Wilo HWJ 301 EM, Wilo HWJ 201 и поверхностный насос Wilo MHI.

Теперь рассмотрим отзывы о насосных станциях.

Алексей, 27 лет, г. Харьков:

Пользуюсь насосной станцией Грундфос. На ее покупку натолкнули отзывы в интернете. Почти все они были положительными — и схема сборки простая, и сами агрегаты хвалят, и характеристики отличные, и устройство надежное. И действительно, установка не подвела, со своими задачами справляется превосходно.

Максим, 41 год, г. Липецк:

У меня стоит система от компании Джилекс. Работой станции доволен, вот только через год приходилось ремонтировать соединение со шлангом на баке. Но это моя ошибка, так как не соблюдал условия инструкции — когда подключал устройство, не удостоверился в герметичности и надежности соединения. В остальном же все отлично. И цена приятная. Как минимум — рекомендую обратить внимание.

Артем, 32 года, Ставрополь:

Насос был нужен для создания систем полива на огороде. Интересовали повысительные модели — территория немаленькая, и большинство обычных колодезных агрегатов и станций попросту не дотягивали по характеристикам. В итоге подобрал подходящий вариант в ассортименте Grundfos.

к меню ↑

Нюансы установки насосных станций

Как правило, насосные станции монтировать очень легко, так как они нуждаются только в сборке, причем схема ее проста. Если используется поверхностный насос, то его крепят непосредственно на гидроаккумулятор. Погружные модели устанавливают внутрь источника воды.

Насос и гидроаккумулятор рекомендуется ставить в теплом помещении без заморозков и возможности попадания на них атмосферных осадков. Реле давления монтируется недалеко от установки, либо непосредственно на ней.

Электронную автоматику можно устанавливать рядом, но здесь уже придется повозиться с датчиками счета состояния трубопровода, поэтому их лучше самому не монтировать. В остальном же процедура стандартная и никаких подводных камней не предусматривает.
к меню ↑

Сборка и демонстрация работы насосной станции водоснабжения (видео)

 Главная страница » Насосы

byreniepro.ru

Повысительный насос для водопровода (холодного водоснабжения, воды)

На чтение 5 мин.

С проблемой слабого напора в водопроводе сталкиваются и жители многоквартирных, и владельцы частных домов. Наиболее распространенные причины – засоренность магистрали, устраняемая чисткой и предупреждаемая своевременным обслуживанием системы водоснабжения, и недостаточный уровень давления воды.

Откорректировать и увеличить уровень давления воды легко благодаря установке повысительного насоса.

Устройство и принцип работы

Повысительный насос для водопровода – это цельная, сразу собранная конструкция. Ее основные элементы – сам насос и электродвигатель. Производители оборудования этой категории используют в процессе изготовления высококачественные, надежные и недорогие материалы. К ним относятся чугун, сталь, керамика и латунь – их срок эксплуатации исчисляется десятилетиями.

Благодаря этому и современным конструкционным решениям насосное оборудование для повышения давления воды доступны и просты в использовании и ремонте.

Устройство циркуляционного насоса

Корпус насоса находится непосредственно в водной среде. То есть, данный сегмент представлен преимущественно моделями с мокрым ротором. Такая комплектация обеспечивает автоматическое не требующее вмешательства пользователя и остановки оборудования охлаждение. Современные модели удобны для установки в квартире или доме, так как создают минимальное количество шума.

Бытовые повысительные насосы, применяемые для модернизации водопроводной системы, компактны и оснащены простой панелью управления.

Показатель работоспособности оборудования для повышения давления воды определяются наличием в комплектации мембранного бака. Классические инлайновые модели, врезаемые непосредственно в общую магистраль, работают на полной мощности без перерыва. Тем не менее, водный дебет может быть ниже ожидаемого ввиду несоответствующего качества подачи воды в месте основного забора. Это провоцирует преждевременный износ и выход оборудования из строя.

Оснащенные мембранным баком или гидроаккумулятором модели более продуктивны для водоснабжения в условиях постоянного отсутствия необходимого напора. Мембранный бак в зависимости от объема аккумулирует запас воды, который при включении кранов или запуске бытовой техники (посудомоечных, стиральных машин, бойлеров и т.д.) используется в первую очередь. Таким образом, в вашей локальной магистрали всегда есть необходимое стартовое количество воды, а по мере ее расходования насос самостоятельно обеспечит наполнение бака.

По типу управления насосы для повышения давления воды делятся на 2 категории:

  • ручные;
  • автоматические.

Оборудование второго типа стоит дороже, но к его достоинствам относятся простота настроек, оснащение большим количеством датчиков и отсутствие необходимости постоянной корректировки рабочих параметров.

Преимущества

К достоинствам применения можно отнести:

Повысительный насос с гидроаккумулятором

  • компактный размер и относительно небольшой габарит;
  • простота монтажа, осуществить который можно и своими руками;
  • удобство в эксплуатации;
  • повышение давления воды на 1,5-2 атмосферы и поддержание заданного уровня;
  • возможность перекачивания жидкостей в широком температурном диапазоне (-15…+100оС), что позволяет использовать установки этого типа не только в быту, но и для реализации промышленных задач;
  • экономное электропотребление;
  • низкий уровень шума.

Параметры выбора модели

Выбор повысительных насосов для воды не может основываться только на стоимости оборудования. Как показывает практика, лучше приобрести более мощный и производительныйнасос, чем в дальнейшем комплектовать магистраль дополнительными установками для подкачки воды и нагнетания напора.

Мы рекомендуем предварительно замерить все фактические показатели (давление и скорость протока) и рассчитать необходимые. 2 атмосферы – достаточный показатель для комфортного использования водопровода в квартире с одним санузлом.

Если в доме несколько санузлов, установлен большой перечень использующей воду бытовой техники, в том числе душевые кабины и джакузи, номинальное давление должно быть не менее 3,5 атмосфер.

Повысительный насос W15GR-10

При выборе модели обращайте внимание на следующие характеристики:

  • мощность;
  • производительность;
  • максимальную напорную способность;
  • тип перекачиваемой воды – горячая или холодная;
  • уровень шума;
  • габарит.

Особенности монтажа и тестирования

Установка повысительного насоса в доме начинается с выбора места его расположения. Это важно, так как включение агрегата осуществляется только в том случае, если через его датчик движется вода. Лучше всего врезать его в месте входа магистрали в квартиру непосредственно перед водозаборной точкой. В большинстве случаев насос устанавливается в подвальных помещениях и полностью обеспечивают 1 и 2 этажи.

Для подъема воды на большую высоту, как правило, применяется еще нагнетательный агрегат.

Схема монтажа повысительного насоса в систему водоснабжения

Монтаж достаточно прост:

  • убедитесь, что в месте установки есть розетка;
  • сделайте разметку в местах вреза оборудования;
  • перекройте подачу воды и спустите ее остатки из трубопровода;
  • обрежьте трубу и оснастите ее внешней резьбой;
  • навинтите переходники;
  • вкрутите фитинги;
  • подключите агрегат к щитку с помощью трехжильного кабеля – естественно, нужно установить индивидуальный автомат;
  • проверьте герметизацию стыков (использовать можно паклю, ленту ФУМ или другие подходящие для водной изоляции герметики).

Теперь можно провести испытание. Первый запуск насоса осуществляется только после возобновления циркуляции воды.

Если для установки вы привлекаете специалистов, обязательно присутствуйте при тестовом включении и составьте акт проверки насосов-повысителей.

Установка в квартире повысительного насоса GPD 15-9A (видео)

nasosovnet.ru

Насос для повышения давления воды

Открываешь кран – а вода из него вытекает вялой струей. Помыть руки или сполоснуть посуду, с горем пополам, еще хватает, но вот принять полноценный душ – уже не получается. Еще хуже дело обстоит со сложной бытовой техникой – газовый водонагреватель просто не запускается, а на дисплеях стиральной или посудомоечной машины высвечивается пресловутый «Error».

Насос для повышения давления воды

Насос для повышения давления воды

Ситуация весьма печальная, но, увы, достаточно распространенная. В большей степени с ней сталкиваются жильцы квартир городских многоэтажек – в пиковые часы водоразбора давление в водопроводе на верхних этажах резко падает. Но ничуть не застрахованы от подобного и владельцы домов «на земле», подключенных к городским сетям водоснабжения – приходится признать, что качество услуг коммунальных служб нередко еще очень далеко от приемлемых показателей. Значит, необходимо принимать какие-либо меры.

Казалось бы – выход очевиден. Необходимо установить насос для повышения давления воды, и проблема уйдет сама по себе. Однако, подобная мера нередко становится «половинчатым решением», то есть не снимает вопрос полностью. А в ряде случаев установка только лишь подобного насоса и вовсе становится бесполезной тратой денег, так как требуется более глубокий, системный подход.

Содержание статьи

Главное – разобраться в причинах слабого напора воды

В технической документации насосного оборудования, в статьях и описаниях на эту тему, на шкалах приборов могут применяться различные единицы давления в водопроводе. Чтобы сразу внести в это вопрос ясность, приведем небольшую табличку, которая поможет ориентироваться в дальнейшем:

 БарТехническая атмосфера (ат)Метр водяного столбаКилопаскаль (кПа)
1 бар11.019710.2100
1 техническая атмосфера (ат)0.9811098.07
1 метр водяного столба0.0980.119.8
1 килопаскаль (кПа)0.010.01020.1021

Слишком высокая точность на бытовом уровне нам не потребуется, поэтому для оценки своих условий, с вполне допустимым уровнем погрешности, можно обойтись и приблизительным соотношением:

1 бар ≈ 1 ат ≈ 10 м вод. ст. ≈ 100 кПа ≈ 0,1 МПа

Итак, какое давление считается нормальных для водопроводной домашней сети?

В соответствии с действующими нормами, конечному потребителю вода должна подаваться под давлением около 4 бар. При таком напоре будет обеспечена работа практически всех существующих сантехнических и бытовых приборов – от обычных кранов и сливных бачков до гидромассажных душевых кабинок или ванн.

Однако, на практике столь ровное давление встречается крайне редко. Причем, отклонения в меньшую или большую сторону бывают весьма значительны. И то, и другое явления могут серьезно повлиять на корректную работу домашней системы водоснабжения. Так, при превышении порога в 6÷7 бар возможны появления разгерметизации на соединениях труб, на запорно-регулирующей арматуре. При скачках до 10 бар появляется высокая вероятность более серьезных аварий.

Но с повышенным давлением бороться, в принципе, несложно – достаточно установить на входе в дом или квартиру специальный прибор, редуктор, который будет выравнивать напор во внутренней разводке водопровода, и исключит явления гидроударов. При правильных выборе или настройке редуктора во всех точках водоразбора будет поддерживаться оптимальное значение давления воды.

Редукторы для стабилизации повышенного давления воды

Редукторы для стабилизации повышенного давления воды

Гораздо острее проблема стоит, если отмечается систематическая недостаточность давления воды в системе. И вот здесь для начала стоит попробовать разобраться, что же является причиной такого явления. Ну а для этого необходимо, прежде всего иметь ясное представление, какое давление в вашем локальном домашнем водопроводе, изменяется ли оно в зависимости от времени суток или точки водоразбора, как обстоят дела, например, у соседей по лестничной площадке и по стояку – сверху и снизу. Такая информация во многом сможет прояснить картину.

Проще всего, конечно, давление замерять с помощью обычного манометра. Стоит такой прибор не столь дорого, и есть смысл установить его стационарно на входе в квартиру или в дом. Еще лучше – смонтировать на входе сетчатый промывной фильтр грубой очистки воды со встроенным манометром – решается сразу две проблемы. Останется лишь в течение определенного периода регулярно снимать и записывать показания примерно четыре раза в стуки – в пиковые часы потребления вечером и утром, в «нормальном» дневном и в ночном режиме. Затем можно будет провести предварительный анализ ситуации.

Манометр, установленный на сетчатом промывном фильтре механической очистки воды

Манометр, установленный на сетчатом промывном фильтре механической очистки воды

Можно иметь в хозяйстве или арендовать у знакомых переносной манометр. Его несложно временно подключить, например, с помощью гибкой подводки, к водяным розеткам смесителей или даже непосредственно к изливам, если позволяет резьбовое соединение.

Можно изготовить и самодельный простейший манометр, который несмотря на примитивность конструкции, тем не менее способен дать весьма точные результаты.

Для изготовления такого прибора потребуется прозрачная пластиковая трубка длиной порядка 2000 мм. Диаметр ее большого значения не имеет – главное, чтобы было удобно выполнить герметичное с=ее соединение со штуцером, который будет накручиваться, например, на излив крана вместо насадки-рассекателя.

Простой, но весьма точный метод определения давления воды

Простой, но весьма точный метод определения давления воды

Трубка перед началом замера присоединяется к крану (в принципе, это может быть и любая другая водяная розетка) и располагается вертикально. Производится кратковременный пуск воды, а затем добиваются такого положения, чтобы уровень жидкости примерно находился на одной горизонтальной линии с точкой подсоединения, чтобы со стороны крана не было воздушной прослойки (показано на схеме – левый фрагмент). В этом положении замеряется высота воздушного участка трубки (ho).

Затем верхнее отверстие рубки плотно закрывается пробкой, чтобы не допустить выпуска воздуха. Кран открывают на полную. Вода, сжимая воздушный столб, поднимется. Когда положение стабилизируется, через минуту-другую, останется замерить высоту воздушного столба экспериментальную ().

Имея эти два значения, несложно вычислить давление по следующей формуле:

Рв = Ро × (ho / hэ)

Рв – давление в водопроводе в данной точке.

Ро – исходное давление в трубке. Не будет большой ошибкой принять его за атмосферное, то есть 1.0332 ат.

ho и hэ – значения высоты воздушного столба, полученные экспериментальным путем

Калькулятор экспериментального определения давления в водопроводе

Перейти к расчётам

Если проводятся замеры в нескольких точках, и показания получаются разными, то это верный признак того, что возможная причина недостаточности давления на том или ином сантехническом или бытовом приборе кроется в дефектах самой внутренней разводки водопровода. Не исключено, что старые трубы капитально заросли ржавчиной или известковым налетом, и никакое дополнительное оборудование ситуацию не изменит – придется менять трубную разводку.

Требовать от такого водопровода нормального давления - просто наивно

Требовать от такого водопровода нормального давления — просто наивно

Причиной падения давления могут стать давно не менявшиеся или не прочищавшиеся фильтры – и проведение соответствующей профилактики разом становит все на места.

Причина может быть скрыта и в давно не обслуживаемых фильтрах

Причина может быть скрыта и в давно не обслуживаемых фильтрах

Следует сравнить показания с аналогичными параметрами в соседних квартирах, расположенных на том же уровне – они должны быть примерно равными. Иногда это помогает выявить проблему, которая кроется в водопроводном стояке.

Было бы неплохо выяснить положение дел в соседних квартирах по вертикали – насколько проблема пониженного давления затрагивает их. С возрастанием высоты этажа давление (в метрах водяного столба) должно снижаться примерно на величину превышения.

И, наконец, если, конечно, удастся, желательно узнать давление на «лежаках» дома, то есть на коллекторах в подвале, к которым подключены стояки по подъездам. Не исключено, что коммунальщики выполняют свои обязательства, и напор воды к стоякам подается нормальный.

Значит, область проблемы будет локализована – нередко «застрельщиком» всех неприятностей становится проживающий ниже по этому же стояку хозяин квартиры, который при проведении ремонта в своей ванной заузил диаметр трубы по тем или иным соображением – «так дешевле», «так удобней и красивее», «так подсказал опытный сантехник» или даже «у меня все нормально, а остальные меня не волнуют». Здесь придется или договариваться по хорошему, или же принимать меры административного воздействия через коммунальные службы.

Если и на домовом коллекторе давление слабое – следует «добиваться правды» у коммунальщиков, так как качество предоставляемой ими услуги не соответствует требованиям. Удастся ли чего-нибудь добиться – еще большой вопрос, так как можно услышать массу причин: от требующих замены магистральных трубопроводов до невозможности в настоящее время установить новое насосное оборудование взамен устаревшего.

Что можно предпринять?

Если все предпринятые шаги «административного плана» не дали результата, и для обеспечения корректно работы сантехники и бытовых приборов давления недостаточно, придётся принимать меры технологической направленности. Вот здесь уже потребуется установка того или иного дополнительного оборудования. Но, опять же, говорить о том, что насос для повышения давления воды станет панацеей – было бы наивно.

Такая мера станет действенной только в том случае, когда вода поступает всегда практически бесперебойно, но ее давления недостаточно для срабатывания бытовой техники. Например, владелец частного дома, подключённого к магистрали, в которой постоянно наблюдается напор не выше 1 – 1,5 бар, вполне сможет установкой насоса на входе в дом или даже перед точкой водоразбора, требующей более высоких показателей. В какой-то мере это допустимо и в городской многоэтажной застройке, но опять же – при стабильной подаче воды, но с «дефицитом» давления.

Насос для повышения давления, установленный перед газовым водонагревателем

Насос для повышения давления, установленный перед газовым водонагревателем

Если же «провалы» напора доходят до того, что на верхних этажах нередко отмечается полное пропадание воды из кранов, повышающий насос себя никак не оправдает. Во-первых, ему нужно «опереться» на минимально допустимое для данной модели давление в трубе, чтобы выдать на выходе нужное значение, а из пустоты он ничего создать не сможет. Во-вторых, повышая давление, насос обязательно создает определенное разрежение позади. При недостаточности напора открытый на каком-либо нижнем этаже кран превращается в «дырку» через которую может подсасываться воздух. Насос начнет пытаться перекачивать воздух, и в лучшем случае, если он оснащен системой защитой от сухого хода, то просто будет постоянно выключаться, ну а если нет – то и вовсе быстро перегорит. И в-третьих, каким-то образом улучшая положение у себя в квартире, владелец насоса невольно ухудшает ситуацию в соседних.

Какой же выход? Их несколько, но далеко не всё осуществить будет легко.

1. Установить насосную станцию, работающую в автоматическом режиме, желательно — с гидроаккумулирующим мембранным баком максимально возможного объема. Основной элемент такой станции – это центробежный насос самовсасывающего типа, то есть способный самостоятельно, даже при «нулевом» давлении на входе поднять воду с определённой глубины (например, от подвального коллектора или автономного источника) и создать весьма значительный напор на выходе.

Требуемое давление обеспечивает компактная насосная станция

Требуемое давление обеспечивает компактная насосная станция

Входящее обычно в комплект станции реле давления обеспечит включение электродвигателя насоса только при понижении напора в домашнем (квартирном) водопроводе ниже установленного уровня. Аккумулирующий бак создаст резервный запас воды, которая также будет находиться под давлением и расходоваться в тех случаях, когда водоснабжение в магистрали временно прервано.

Таким образом, насосная станция и поднимает воду наверх, и создает необходимое давление в системе, и обеспечивает определенный запас воды. Чем больше объем аккумулирующего бака, тем реже будет включаться насос.

Чем больше объем аккумулирующего бака, тем реже будет включаться насос

Чем больше объем аккумулирующего бака, тем реже будет включаться насос

Решение отличное, можно сказать — оптимальное для частных домовладений, но в многоэтажной застройке с ним может возникнуть масса сложностей. Если давление в стояках слабое, то от этого страдают многие жильцы верхних этажей. Если они станут выходить из положения указанным способом, то в доме разгорится настоящее соперничество «за струю», так как общее количество поступающей воды все равно на всех будет недостаточным. Опять та же ситуация, о которой говорилось выше – высасывание воды из труб приведет к завоздушиванию со всеми вытекающими последствиями. Неизбежны на этом воне скандалы и разбирательства, «доносы» друг на друга в эксплуатационную организацию или в «водоканал». А установка такой станции без ведома коммунальщиков вполне может закончиться приличным штрафом, так как оборудование вносит дисбаланс в общую работу водопроводной системы дома.

Есть еще одно ограничение: самовсасывающие насосы обычно ограничены по глубине (в случае с многоэтажкой – высоте) подъема воды – порядка 7 ÷ 8 метров. То есть для первого-второго этажа – подойдет, третий – уже с натяжкой, а выше – уже вряд ли справится.

2. Установить в своем жилище объёмный безнапорный резервуар, чтобы он постоянно пополнялся в часы нормальной подачи воды, пусть даже и с недостаточным напором. Простейший поплавковый клапан не допустит переполнения бака.

Если такую емкость на хотя бы на 200 ÷ 500 литров удастся установить на высоте потолка, то из нее вода будет или самотеком поступать к точкам водоразбора, перед которыми уже можно установить обычные компактные насосы повышения давления, или появится возможность смонтировать на общем выходе из емкости повышающий насос, мощности и производительности которого будет достаточно на все приборы потребления. Как вариант – компактная насосная станция с гидроаккумулятором небольшого объема, которая уже будет запитываться из накопительного бака. В этом случае резервуар можно и не поднимать наверх, а подыскать для него наиболее удобное для имеющихся условий место.

Главное препятствие на пути реализации подобного проекта – теснота стандартных городских квартир: установить даже не самую большую емкость бывает попросту негде. Опять же, такой выход видится оптимальным для частного застройщика.

Однако, вполне возможно, что удастся скооперироваться с соседями, у которых также имеется подобная проблема, чтобы установить коллективный накопительный бак большой емкости, например, в чердачном помещении дома. Схема будет та же — к каждой квартире вода поступает самотеком, а далее хозяева сами решают, на каких точках им требуется установка повышающего насоса.

Возможный вариант решения проблемы - с установкой коллективного накопительного резервуара

Возможный вариант решения проблемы — с установкой коллективного накопительного резервуара

3. Третий вариант также подразумевает кооперацию – это установка на собранные средства мощной насосной станции с внушительным накопительным резервуаром и гидроаккумулятором, чтобы мощности и производительности оборудования хватило на весь стояк. Так, в подвале можно будет иметь значительный безнапорный и находящийся под давлением запас воды, и все жильцы в равной степени будут ее получать в нужном количестве и с требуемым напором.

Понятно, что это – легко говориться, но очень тяжело исполняется, так как уговорить людей бывает чрезвычайно сложно. Тем не менее, примеров такого коллективного взаимодействия жильцов дома – предостаточно.

Теперь, когда рассмотрены основные возможные случаи применения насосов, повышающих давление воды, можно обратиться к обзору оборудования.

Выбор насоса для повышения давления воды

Итак, если ситуация может быть полностью исправлена только лишь установкой насоса для повышения напора воды, то необходимо знать, как правильно выбрать подобный прибор.

Все насосы подобного класса можно разделить на две больших группы – это приборы с сухим и мокрым ротором.

  • Насосы с мокрым ротором – более компактные, менее шумные, не требуют каких-либо профилактических работ, так как смазка всех трущихся частей обеспечивается перекачиваемой жидкостью. Устанавливаются они непосредственно врезкой в трубу, например, перед бытовым прибором или точкой водоразбора, и не требуют никаких дополнительных креплений.
Типичный представитель насосов с "мокрым ротором"

Типичный представитель насосов с «мокрым ротором»

Недостаток у них – невысокие показатели производительности и создаваемого дополнительного напора воды. Кроме того, есть ограничения по способу установки – ось ротора электропривода насоса обязательно должна располагаться в горизонтальном положении.

  • Насосы с сухим ротором можно сразу отличить даже внешне из-за выраженной ассиметричной формы — вынесенного в сторону силового блока, который имеет собственную систему воздушного охлаждения – расположенную на оси крыльчатку вентилятора. Такая компоновка чаще всего предполагает дополнительное консольное крепление прибора к поверхности стены.
Насосы с "сухим ротором" обычно требуют дополнительного крепления к стене

Насосы с «сухим ротором» обычно требуют дополнительного крепления к стене

Такие приборы обычно обладают более высокими эксплуатационными характеристиками, и при правильном выборе и установке порой способны «обслужить» сразу несколько точек водоразбора.

Насосы с сухим ротором требуют регулярной смазки узлов трения, а при работе могут создавать хоть и небольшой, но все же ощутимый шум – это тоже необходимо учитывать при выборе места их установки.

В целом же приборы такого класса обоих типов и по устройству, и по принципу действия и по правилам монтажа очень схожи с циркуляционными насосами, которые встраиваются в контур автономной системы отопления. Чтобы не повторяться, читателя, которого интересует данные вопросы, можно направить к соответствующей публикации.

2016-02-28_125343Что необходимо знать о циркуляционных насосах?

Эти компактные приборы обеспечивают стабильное движение теплоносителя по контурам системы отопления. Об устройстве, расчете требуемых эксплуатационных параметров, выборе и монтаже циркуляционных насосов читайте в специальной публикации нашего портала.

Коренное же отличие заключается в том, что циркуляционные насосы, как правило, работают в постоянно режиме, пока задействована система отопления. Приборам же, предназначенным для повышения давления в водопроводе, такой режим не требуется – они должны работать только при необходимости, когда нужно обеспечить напор.

Существует два подхода к решению этого вопроса.

  • Некоторые недорогие насосы имеют только лишь ручное управление – то есть пользователь включает их самостоятельно по мере необходимости. Это, безусловно, не самый удачный подход, учитывая забывчивость некоторых людей. Кроме того, если прибор, например, обеспечивает работу стиральной машины, то забор воды для стирки и полоскания производится периодически, в соответствии с программой, то есть большую часть цикла усилий насосного оборудования не требуется.
  • Оптимальное решение – установка прибора, оснащенного датчиком потока. Запуск насоса будет производиться только при открытии крана и, естественно, при наличии воды в трубопроводе. Это и разгрузит прибор от ненужной работы, и предотвратит его перегрев или перегорание от «сухого хода».
Насос для повышения давления с датчиком потока

Насос для повышения давления с датчиком потока

Датчик потока может входить в комплект насоса или приобретаться дополнительно. Устанавливается всегда после насоса по ходу движения воды.

Если напор воды в водопроводе нестабилен, то есть может быть нормальным, но в определённые периоды становится недостаточным, то необязательным, но очень полезным дополнением может стать реле давления, которое устанавливается на входе, перед насосом.

Полезное дополнение схемы подключения - реле давления

Полезное дополнение схемы подключения — реле давления

Цепь питания насоса в этом случае коммутируется через реле, которое можно настроить таким образом, чтобы оно срабатывало и включало питание прибора только в случае недостаточности давления в системе. При нормальных показателях напора насос не включится даже после срабатывания датчика потока.

При выборе насоса обязательно учитывается та необходимая разница, на которую следует поднять давление для корректной работы сантехники или бытовых приборов. Не стоит ждать «запредельных» значений – обычно этот параметр лежит в пределах 0,8 ÷ 1,5 бар (8 ÷ 15 метров водяного столба).

Если приобретается насос для установки на трубу горячего водоснабжения (бывают и такие ситуации) то его характеристики должны соответствовать условиям эксплуатации при повышенных температурах перекачиваемой жидкости. Обычно такая информация указывается в паспортах изделий.

Важным параметром является и производительность прибора – количество воды, перекачиваемой в единицу времени. Производительность должна быть выше среднего расхода на точке потребления, перед которой устанавливается оборудование.

При выборе модели, безусловно, стоит отдать предпочтение «авторитетным» брендам, уточнив при этом, насколько доступно в вашем регионе сервисное обслуживание, и какие гарантийные обязательства распространяются на данный прибор.

Несколько популярных качественных моделей приведено в таблице:

Наименование моделиИллюстрацияКраткое описаниеСоздаваемый дополнительный напор воды
«Grundfos UPA 15-90 » и «UPA 15-90N»Одна из наиболее популярных моделей известного датского производителя.
Насос «мокрого типа». Встроенный датчик потока.
Бесшумная работа, небольшие габариты.
Обычно устанавливается перед конкретной точкой потребления (стиральной машиной, газовой колонкой и т.п.).
Модель UPA 15-90 – чугунный корпус, UPA 15-90 – нержавейка.
Минимальное давление на входе — 0,2 бар.
Мощность – 110 Вт.
Производительность максимальная – до 25 л./мин.
8 м вод. ст.
«Wilo-PB-201 EA»Насос с мокрым ротором.
Мощность привода – 200 Вт. Имеется воздушное охлаждение двигателя.
Встроенный датчик потока – срабатывание при расходе не менее 2 л/мин.
Присоединительные патрубки – 1″.
Повышенная производительность – до 55 л/мин.
Бесшумная работа. Консоль для крепления к поверхности.
Способен обеспечить давление на нескольких точках потребления.
15 м вод. ст.
«Jemix W15GR-15 A»Насос с «сухим ротором» и воздушным охлаждением привода».
Мощность -120 Вт.
Рассчитан на использование в холодном и горячем водопроводе – допустимая температуры воды – до 110 °С.
Производительность – номинальная 10 л/мин, максимальная – 25 л/ми.
Патрубки для врезки в трубу – 15 мм.
Датчик потока входит в комплект поставки.
Блок управления позволяет выбирать ручной или автоматический режим работы.
10 ÷ 15 м вод. ст.
«Aquatica 774715»Недорогой насос, рассчитанный обычно на одну точку потребления.
«Сухой ротор». Латунный корпус. Асинхронный, практически бесшумный двигатель.
Невысокое потребление электроэнергии – мощность всего 80 Вт.
Присоединительные патрубки – ¾».
Три режима работы.
Производительность – 10 л/мин.
Только для холодной воды.
до 10 м вод. ст.
Видео: установка в квартире насоса для повышения напора воды

Выбор насосной станции

Итак, вторым вариантом кардинального решения проблемы обеспечения нормального напора воды является установка насосной станции.

Типичная компоновка бытовой автоматической насосной станции

Типичная компоновка бытовой автоматической насосной станции

Этот прибор представляет из себя поверхностный центробежный самовсасывающий насос. Он может быть обычным или оснащённым инжектором – это технологические дополнение существенно повышает возможности насоса по подъему воды со значительной глубина, но, правда, делает его работу более шумной.

Насосная станция может иметь уже встроенный гидроаккумулятор мембранного типа, или же этот элемент необходимого объема приобретается отдельно. Обязательное условие – наличие реле давления, но в данном случае оно уже устанавливается после самого насоса – при достижении в гидроаккумуляторе установленного порога давления, питание силового агрегата отключается.

Рабочее давление в гидроаккумуляторе всегда несколько избыточное — оно рассчитывается таким образом, чтобы обеспечивалась корректная работа всех сантехнических и бытовых устройств, и при этом сохранялся еще и определенный резерв. По мере расхода воды давление падает, и когда оно доходит до определенной нижней границы, заранее установленной производителем или самим пользователем, реле замыкается – и насос вновь отрабатывает цикл пополнения водяного запаса до верхнего порога.

По сути, насосная станция не просто повышает напор воды – он его сама создает в замкнутой домашней системе водопровода и постоянно поддерживает на заданном уровне. А наличие гидроаккумулятора дает возможность надеяться на резервный запас воды в случае, если вдруг прекратится подача из внешнего источника (магистральной сети).

Датчика потока в данном случае не требуется – насос реагирует не на текущий расход воды, а на уровень давления в аккумулирующем резервуаре.

Как правило, насосные станции оснащаются манометрами – чтобы удобнее было вести визуальный контроль за работой.

Установка насосной станции – значительно сложнее, чем обычная врезка повышающего насоса. Лучше этим вопросом не заниматься самостоятельно, а пригласить соответствующего специалиста.

При установке следует учесть, что совершенно бесшумных насосных станций практически не бывает. Значит, для нее необходимо предусмотреть место, которое бы, во-первых, находилось на входе водопровода в дом или в квартиру, а во-вторых – обеспечивало бы необходимую шумоизоляцию для жилых помещений.

Гидроаккумулятор может быть совсем небольшим ...

Гидроаккумулятор может быть совсем небольшим …

Гидроаккумулятор, входящий в комплект насосной станции, может быть и совсем небольшим, буквально на несколько литров. Однако, следует помнить, что выигрывая в компактности, можно проиграть в длительности эксплуатации прибора и в расходе электроэнергии – чем меньше объем бака, тем чаще будет включаться и выключаться насосная установка, тем быстрее расходуется ее «моторесурс».

... но рекомендуется , по возможности, установить емкость максимально большую

… но рекомендуется , по возможности, установить емкость максимально большую

Ничто не мешает приобрести гидроаккумулятор нужного объема – они продаются и отдельно. Для двух человек обычно достаточно бака на 24 литра. Для семьи из 3-5 человек уже потребуется гидроаккумулятор емкостью 50 литров.

Ну а если позволяет свободное пространство, а в подаче воды из городских сетей случаются перебои, то не помешает и безнапорный накопительный резервуар с поплавковым клапаном – насосная станция будет забирать воду именно из него. Об этой схеме уже упоминалось выше.

Оптимальное решение - насосная станция забирает воду из объемного безнапорного накопительного резервуара

Оптимальное решение — насосная станция забирает воду из объемного безнапорного накопительного резервуара

Так как насосная станция обычно устанавливается для обеспечения работы всей водопроводной сети частого дома или квартиры, при выборе модели необходимо обращать особое внимание на создаваемый ею напор и на производительность. Мало будет проку, если с учетом высоты и удаленности точек водоразбора на самом дальнем участке давление будет недостаточным. В практике частного домовладения это может быть, к примеру садовый кран, через который производится полив приусадебного участка. Поэтому ориентироваться при выборе следует именно на самые удаленные по высоте и длине точки. Если это просто смесители, то на них будет достаточно напора в 10÷15 метров (1÷1,5 бар). В случае установки техники, требующей особых параметров давления, за основу берутся они.

Быстро подсчитать требуемые напор насосной станции поможет размещенный ниже калькулятор:

Калькулятор расчета необходимого напора домашней насосной станции

Следующий важный критерий – это вопрос производительности насосной станции. Ее возможностей должно хватать для обеспечения достаточного расхода даже в пик домашнего потребления, в той практически невероятной ситуации, когда одновременно включены все точки водоразбора.

Существует специальная методика расчета, которая основывается на том, что у каждой точки водопотребления имеется свой средний расход воды, измеряемый, например, в литрах в секунду.

Основные типы домашних (квартирных) точек водоразбораУсредненный расход (литров в секунду)
Биде0.08
Смеситель умывальника в ванной0.1
Сливной бачок унитаза0.1
Смеситель на кухонной мойке0.15
Посудомоечная машина0.2
Смеситель с душем для ванны0.25
Душевая кабинка обычная0.25
Душевая кабинка или ванна с гидромассажем0.3
Стиральная машина-автомат0.3
Кран (¾») для хозяйственных нужд (полив, помывка автомобиля, уборка и пр.)0.3

Есть специальная формула, которая не просто дает суммарное значение потребления, но и учитывает вероятностные параметры – вносит поправку на количество точек водоразбора.

Приводить полностью всю формулу, наверное, нет смысла, так как ниже размещен калькулятор, в котором все соотношения уже заложены, и расчет не составит никакого труда.

Калькулятор расчета требуемой производительности насосной станции

Перейти к расчётам

И, наконец, краткий обзор популярных моделей компактных насосных станций для домашней водопроводной системы.

Наименование моделиИллюстрацияКраткое описание моделиСоздаваемы напор / производительность
«Джилекс Джамбо 70/50 Н-50 Н»Насосная станция от известного российского производителя.
Мощность – 1.1 кВт.
Материал изготовления – нержавеющая сталь.
Мембранный гидроаккумулятор на 50 л.
Манометр, реле давления, защита от перегрева и «сухого хода».
Масса – 19,3 кг.
50 метров (5 bar)
4,2 м³/час
«Grundfos Hydrojet JP 6 24»Автоматическая насосная станция компании «Grundfos» (Дания).
Мощность – 1,4 кВт.
Нержавеющая сталь.
Гидроаккумулятор на 24 л.
Комплектация – манометр, реле давления, обратный клапан,защиты от перегрева и «сухого хода».
Масса – 20,7 кг.
48 метров (4,8 bar)
4,5 м³/час
«HAMMER NST1000A»Качественная насосная станция китайского производства.
Мощность – 900 Вт.
Стальной корпус с антикоррозийным покрытием.
Материал рабочей камеры насоса – нержавейка.
Гидроаккумулятор на 24 л.
Манометр, автоматика с реле давления, встроенный фильтр грубой очистки воды.
Системы зашиты.
Масса – 16 кг.
42 метра (4,2 bar)
3,6 м³/час
«GARDENA 5000/5 eco inox»Современная автоматическая насосная станция оригинальной компоновки.
1,2 кВт. «эко-режим» обеспечивающий минимальное потребление энергии.
Встроенный манометр, обратный клапан, фильтр грубой очистки воды.
Все степени защиты.
Аккумулирующий бак на24 литра.
Масса – 17 кг.
50 метров (5 bar)
4,5 м³/час
Видео: советы по выбору автоматической насосной станции

stroyday.ru

параметры, выбор, установка своими руками

Зачастую в существующей системе водоснабжения на даче давление недостаточное. Это обычное явление, если система построена на основе накопительного бака и поступает в систему самотеком. В лучшем случае имеем напор 0,8-1 атм. Этого не всегда достаточно даже для душа, а подключать бойлер или стиральную машинку можно только при 2 атм. Решить проблему можно двумя способами. Первый — установив насосную станцию, которая автоматически поддерживает заданные параметры. Способ хорош, но не всегда есть требуемое количество денег. Второй выход — встраиваемый в систему насос, повышающий давление в водопроводе на даче. Этот вариант гораздо менее затратный. О повысительных насосах и способах их использования и пойдет речь дальше.

Подкачивающий насос для водопровода на даче повысит давление в системе

Повысительный насос для дачи: какие бывают

Содержание статьи

Это устройство небольшого размера, которое повышает уже имеющееся невысокое давление. То есть, с нуля они его создавать не могут. Врезается это устройство в существующий водопровод и подкачивает воду, поднимая давление на 1-3 атм. Есть несколько типов повышающих давление насосов:

  • По типу охлаждения:
    • с сухим ротором — имеют более высокий КПД, но сильнее шумят и имеют большие размеры;
    • с мокрым ротором — уровень шумов невысокий, размеры небольшие, но не очень эффективны, хотя с повышением давления в дачном водопроводе (и не только) справятся на 100%.
  • По способу включения:
    • ручное включение — когда необходимо повысить давление, включаете, не нужно — выключаете; не очень удобно: нужно следить за тем, чтобы насос не перегрелся;
    • автоматическое включение — наличие расхода контролируется датчиком потока; при открытии крана или другого потребителя и наличии определенного расхода в секунду, происходит включение насоса, когда расход отсутствует, насос выключен;
    • комбинированные модели, которые переводом переключателя работают то в одном, то в другом режиме.

      Повысительные насосы с горизонтальным и вертикальным расположением

  • По способу установки:
    • горизонтально;
    • вертикально;
    • в обеих позициях.
  • По наличию скоростей:
    • одноступенчатые — имеют одну скорость подкачки;
    • многоступенчатые — могут работать с разной интенсивностью, которая зависит от величины расхода.
  • По типу конструкции:
    • ин-лайн — компактные, но малопроизводительные модели, встраиваемые в подающий трубопровод;
    • вихревые — производительные, но шумные и требующие специальной обвязки.

Как провести воду в дом из колодца читаем тут, об организации автоматического полива можно прочесть тут.

Как выбрать

Чтобы особо не путаться, подкачивающий насос для водопровода на даче, обычно берут ин-лайн (встраиваемые) с мокрым ротором. Это самый оптималный дачный вариант: небольшой шум, удобство монтажа.

Тип установки вертикальный или горизонтальный — зависит от того места, в котором его будете устанавливать. Относительно скоростей — лучше, конечно, многоступенчатая регулировка, но такие насосы стоят немало, потому в дачном водопроводе устанавливаются редко.

Еще можно обратить внимание на материал корпуса. Он может быть из чугуна или нержавеющей стали. Из нержавейки, естественно, лучше, но и дороже. Нужно обратить внимание на материал, из которого изготовлена крыльчатка насоса. В самых дешевых моделях она может быть из пластика, в более дорогих — из бронзы или латуни.

Вихревой насос для повышения давления на даче

Технические характеристики их значение

В первую очередь нужно помнить, что насос работает от электричества, и ему необходимо нормальное электропитание. В основном они требовательны к напряжению. Если, вдруг, выбранный повышающий насос не выдает требуемого давления, проверьте напряжение. Возможно, оно низкое и требуемая мощность работы просто не достигается.

Основные технические характеристики, определяющие справится ли насос повышающий давление в водопроводе на даче с поставленной задачей — это максимальное рабочее давление. Это та величина, на которую на выходе может выдать оборудование.

Важны еще такие характеристики:

  • Максимальная подача. Показывает, какое количество воды может прокачать насос за единицу времени. Измеряется в литрах в минуту (л/мин) или кубометрах в час (м.куб/час). Чтобы сравнивать было удобнее, л/мин переведите в литры в час — умножьте цифру на 60, полученные литры разделите на 1000 и получите кубометры в час. Например, 30 л/мин переводим в м.куб/час: 30*60=1800 литров в час, 1800/1000=1,8 м.куб/час.
  • Максимальный напор. Это величина, на которую повышающий насос может поднять воду относительно места установки. Это важно, если дача двух этажная или больше, а насос установлен, скажем в техническом этажи или подвале.

    Повысительный насос WILO PB-089 EA и его технические характеристики

Обращаем ваше внимание на то, что указываются обычно максимальные значения. Чтобы узнать реальные показатели, делите заявленные параметры на 2. Вот тогда вы точно не ошибетесь.

Еще важно — при какой величине потока включается автоматический повысительный насос для дачи. Значения могут быть разными: и 0,12 л/мин и 0,3 л/мин. От этой цифры зависит, будет ли включаться насос когда, например, набирается бачок в туалете, или он начнет работу только после того как откроется кран в душе.

Несколько слов о том, каких режимах должен работать насос повышающий давление в водопроводе на даче. Лучше всего брать те модели, которые могут работать и в ручном, и в автоматическом режиме. Вот почему: не все точки разбора создают требуемый для автоматического включения расход. Если устройство будет иметь только автоматический режим, ничем вы беде не поможете. А вот если его можно переключить в ручной — включили перед использованием и наслаждаетесь нормальным напором. Только нужно не забыть выключить.

Пример установки вихревого насоса для повышения давления воды на даче

Следующий параметр — мощность максимальная и номинальная, измеряется в ваттах (Вт). Показывает насколько производительный мотор приводит в действие крыльчатку. В принципе, чем мощнее насос, тем большее давление он в состоянии обеспечить, но многое еще зависит от конструкции и используемых материалов.

Температура рабочей среды. Измеряется в градусах. Тут все более-менее ясно. Есть насосы для повышения давления только для холодной воды, есть для горячей. Это и отображает данный показатель.

Важны также посоединительные размеры. Монтаж повысительного насоса происходит в разрез — кусок трубы вырезается, на это место при помощи фитингов устанавливается устройство. Размер подсоединительных гаек в идеале должен соответствовать диаметру трубы.

Про устройство дачного водопровода (по участку) — выбор труб, разработку схемы и подключение — читайте тут.

Установка насоса, повышающего давление воды

Место установки насосов зависит от конкретной ситуации. Для нормальной работы крана и душа достаточно поставить подкачку на выходе из накопительного бака, если речь идет о такой системе. Если захотите на даче поставить бойлер или стиральную машинку, другие устройства, требовательные к давлению, скорее всего придется ставить перед ними. При достаточной мощности (при достаточном расходе) одного насоса может хватить на два устройства. Только тогда нужно соответственно продумывать схему.

Где можно установить насос повышающий давление в водопроводе на даче при использовании системы с накопительным баком

В любом случае, при разработке схемы, предусмотрите возможность снятия или обхода насоса. Это делают при помощи байпаса (в байпасе должен стоять перекрывающий кран).

Установка нескольких маломощных повышающих насосов — не всегда лучшая идея. В таком случае может быть стоит рассмотреть более мощные и производительные модели, которые могут стабилизировать давление при значительном расходе. Некоторые из них обеспечивают даже поднятие воды из колодца или резервуара, заменяя в каком-то смысле насосную станцию.

Как не заморозить водопровод на даче читаем тут.

Насосная станция для повышения давления

Это выход очень удобный, но не очень дешевый, хотя есть недорогие модели (например, установки Джилекс Джамбо стоят от 130$).  Эти установки могут поднимать воду из колодца или скважины, но можно всасывающий шланг опустить и в резервуар. Тогда накопительный бак может стоять в любом месте, не обязательно наверху.

Их плюс в том, что давление поддерживается постоянно, без вмешательства человека (пока есть электричество). Главное — правильно подобрать параметры. Их можно даже использовать для повышения давления при подключении к централизованному водопроводу. Если у вас на даче такой вариант:

  • вода подается по трубам, но ее давления не хватает даже на душ, не говоря уже о других нуждах,
  • подача идет по часам, а вы не всегда можете находится в это время на даче, и соответственно, все остается без полива, о такой роскоши как душ тогда и речь не идет.

    Вопрос повышения давления на даче можно решить при помощи насосной станции и накопительного бака

Все можно исправить, поставив объемный бак (литров на 1000) и насосную станцию. Вы будете иметь запас воды и душ в любое время, когда пожелаете. Для полива такой емкости может не хватить, но никто не мешает поставить большего размера или несколько поменьше. О выборе и установке насосной станции читаем тут.

stroychik.ru

📐 принципы и правила настройки

Для стабильной поставки воды с необходимыми значениями давления недостаточно просто купить насосную станцию. Оборудование надо еще настроить, запустить и грамотно эксплуатировать. Признайтесь, не все из нас знакомы с тонкостями настройки. А перспектива испортить приборы некорректными действиями не слишком прельщает, согласны?

Мы готовы поделиться с вами ценной информацией о том, как производится регулировка насосной станции. В нашей статье приведены приемы и правила устранения нарушений в работе, связанных с недостаточно высоким напором.

Вы узнаете о причинах падения давления и ознакомитесь с методами их устранения. Графические и фото приложения пояснят, как нужно правильно настраивать насосное оборудование.

Содержание статьи:

Особенности устройства насосной станции

Готовая, укомплектованная производителем насосная станция представляет собой механизм для принудительной подачи воды. Схема работы ее до предела проста.

Насос качает воду в эластичную емкость, расположенную внутри гидроаккумулятора, именуемого также гидробаком. При заполнении водой она растягивается и давит на ту часть гидробака, которая заполнена воздухом или газом. Давление, достигая определенного уровня, становиться причиной выключения насоса.

Во время забора воды давление в системе падает, и в определенный момент, при достижении заданных владельцем значений, насос снова начинает работать. За выключение и включение устройства отвечает реле, контроль уровня давления осуществляется с помощью манометра.

Нарушения в работе бытовой насосной станции могут стать причиной поломок сантехнического оборудования

Подробнее с принципом работы, разновидностями и проверенными на практике схемами установки ознакомит рекомендуемая нами статья.

Причины неполадок оборудования

Статистика неполадок в работе бытовых насосных станций говорит, что чаще всего проблемы возникают из-за нарушения целостности мембраны , трубопровода, утечки воды или воздуха, а также из-за различных загрязнений в системе.

Необходимость во вмешательстве в ее работу может возникать вследствие многих причин:

  • Песок и различные вещества, растворенные в воде, способны вызывать коррозию, приводят к неполадкам и снижению производительности оборудования. Для предотвращения засорения устройства необходимо использовать фильтры, очищающие воду.
  • Снижение воздушного давления в станции становится причиной частого срабатывания насоса и его преждевременного износа. Рекомендуется время от времени проводить измерение давления воздуха и регулировать его, если необходимо.
  • Отсутствие герметичности стыков всасывающего трубопровода причина того, что двигатель работает без выключения, но жидкость перекачивать не может.
  • Неправильная регулировка напора насосной станции также может стать причиной неудобств и даже поломок в системе.

Чтобы продлить срок эксплуатации станции рекомендуется периодически проводить ревизию. Любые работы по регулировке нужно начинать с отключения от электросети и слива воды.

Следует периодически проверять расход энергии и максимальный напор. Повышение расхода энергии сигнализирует о трение в насосе. Если без обнаруженных в системе протечек упал напор, то оборудование изношено

Исправление погрешности в работе

Прежде чем приступать к более серьезному вмешательству в работу оборудования необходимо принять самые простые меры — прочистить фильтры, устранить протечки. Если они не дали результатов, тогда приступают к дальнейшим шагам, пытаясь выявить первопричину.

Следующее, что необходимо предпринять — настроить давление в баке гидроаккумулятора и .

Галерея изображений

Фото из

Условия для нормальной работы насосной станции

Заполнение водой всасывающей трубы и рабочей полости

Запрет на использование без расхода воды

Исключение попадания воздуха во встасывающую трубу

Насосное оборудование в сухом подвале

Установка агрегата в подсобном помещении

Откачка из открытого водоема

Эксплуатация станции в зимний период

Ниже приводятся самые распространенные нарушения в работе бытовой насосной станции, которые пользователь может попытаться решить самостоятельно. При более серьезных проблемах необходимо обращаться в сервисный центр.

Нарушение правил эксплуатации

Если станция беспрерывно работает, не выключаясь, вероятной причиной является неправильная регулировка реле — выставлено высокое давление выключения. А также случается, что двигатель работает, но станция воду не качает.

Причина может крыться в следующем:

  • При первом запуске насос не был заполнен водой. Необходимо исправить ситуацию, залив воду через специальную воронку.
  • Нарушена целостность трубопровода или образовалась воздушная пробка в трубе или во всасывающем клапане. Для обнаружения конкретной причины необходимо убедиться, что: приемный клапан и все соединения герметичны, по всей длине всасывающей трубы нет изгибов, сужений, гидравлических затворов. Все неисправности устраняют, при необходимости заменяют поврежденные участки.
  • Оборудование работает, не имея доступа к воде (на сухую). Необходимо проверить, почему его нет или выявить и устранить иные причины.
  • Засорен трубопровод — необходимо очистить систему от загрязнений.

Бывает, что станция очень часто срабатывает и выключается. Скорее всего это происходит из-за поврежденной мембраны (тогда необходимо заменить ее), или же в системе отсутствует . В последнем случае необходимо измерять наличие воздуха, проверить бак на наличие трещин и повреждений.

Перед каждым запуском необходимо через специальную воронку залить воду в насосную станцию. Она не должна работать без воды. Если есть вероятность работы помпы без воды, следует приобретать насосы-автоматы, оборудованные контролером потока

С меньшей вероятностью, но может случиться, что открыт и заблокирован из-за попадания мусора или постороннего предмета. В такой ситуации придется разобрать трубопровод в районе возможного засорения и устранить проблему.

Неполадки в действии двигателя

Двигатель бытовой станции не работает и не издает шума, возможно, по следующим причинам:

  • Оборудование отключено от питания или отсутствует напряжение в сети. Необходимо проверить схему подключения.
  • Перегорел предохранитель. В таком случае нужно заменить элемент.
  • Если не удается провернуть крыльчатку вентилятора — значит, ее заклинило. Необходимо выяснить почему.
  • Повреждено реле. Его нужно попытаться отрегулировать или, если не удастся, заменить новым.

Неполадки в работе двигателя чаще всего вынуждают пользователя воспользоваться услугами сервисного центра.

Проблемы с напором воды в системе

Недостаточный напор воды в системе можно объяснить несколькими причинами:

  • Давление воды или воздуха в системе выставлено на недопустимо-низкое значение. Тогда необходимо настроить работу реле в соответствии с рекомендуемыми параметрами.
  • Трубопровод или рабочее колесо насоса заблокировано. Очистка элементов насосной станции от загрязнений, возможно, поможет решить проблему.
  • В трубопровод попадает воздух. Проверка элементов трубопровода и их соединений на герметичность сможет подтвердить или опровергнуть эту версию.

Плохая подача воды бывает также обусловлена тем, что происходит втягивание воздуха из-за неплотных соединений водопроводных труб или уровень воды упал настолько, что при ее заборе закачивается воздух в систему.

Плохой напор воды может создавать ощутимый дискомфорт при использовании водопроводной системы

Ревизия накопительного бака

Начиная работы по регулировке оборудования, отключают систему от сети, закрывают напорный вентиль со стороны забора воды. Откручивают кран и сливают воду, а остатки спускают через напорный рукав, отсоединив его от . Сначала проверяют воздушное давление в емкости гидроаккумулятора.

Роль гидроаккумулятора в работе системы

Мембранный бак насосной станции является, по сути, металлической емкостью с расположенной внутри резиновой грушей, которая предназначена для сбора воды.

В свободное пространство между резиновой грушей и стенками бака накачивается воздух. В некоторых моделях гидроаккумуляторов бак разделен пополам мембраной, которая размежевывает емкость на два отделения — для воды и воздуха.

Бак гидроаккумулятора поддерживает давление в системе и создает небольшой запас воды. Раз в месяц следует проводить проверку давления в гидропневматическом баке при отключенном насосе и слитой из подающей трубы воды

Чем больше воды поступает в устройство, тем больше она сжимает воздух, увеличивая его давление, которое стремится вытолкнуть воду из емкости. Это позволяет поддерживать стабильный напор воды даже во время бездействия насоса.

Гидроаккумулятор требует регулярного обслуживания, удаления из груши воздуха, который попадает в нее вместе с водой в виде маленьких пузырьков и постепенно накапливается там, уменьшая полезный объем.

Для этого сверху на больших баках предусмотрен специальный клапан. С маленькими емкостями приходится ухищряться, чтобы удалить воздух: обесточивать систему и несколько раз сливать и наполнять бак.

Подбор гидробака по объему производится с учетом наибольшего значения потребления воды для конкретного потребителя. Учитывается допустимое количество включений в час, указанное производителем, а также номинальные показатели давления включения, давления выключения и заданное пользователем давления в гидробаке

Контроль давления воздуха

Хоть производитель и проводит регулировку всех элементов насосной станции еще на этапе производства, перепроверять давление нужно даже в новом оборудовании, так как на момент продажи оно может несколько снизиться. Устройство, которое эксплуатируется, осматривают до двух раз за год.

Для измерений используют как можно более точный манометр, ведь даже небольшая погрешность в 0,5 бар может повлиять на работу оборудования. Если есть возможность воспользоваться автомобильным манометром, со шкалой, с наименьшей градуировкой — это обеспечит более достоверные результаты.

Показатель давления воздуха в мембранном баке должен соответствовать 0,9-кратному давлению включения насосной станции (выставляется с помощью реле). Для баков с различным объемом показатель может составлять от одного до двух бар. Регулировку осуществляют через ниппель, накачивая или стравливая лишний воздух.

Для нормальной работы станцию оснащают обязательными контрольно-регулирующими приборами:

Галерея изображений

Фото из

Обязательными компонентами насосной станции являются реле давления, позволяющее регулировать значения давления в системе, и манометр, необходимый для его контроля

Для настройки параметров давления в системе реле оснащено двумя пружинами, позволяющими задавать верхний и нижний пределы давления в контуре водоснабжения

Для того чтобы повысить верхний предел параметров давления, при котором автоматически прерывается работа помпы, гайку 1 вращают по часовой стрелке. При этом гайку 2, отвечающую за нижний предел, нужно поднять на такую же величину

Все действия по настройке реле давления необходимо проводить с параллельным контролем изменений манометром. Перепад верхнего и нижнего пределов давления рекомендован в интервале 1,2 — 1,6 бар

Обязательные составляющие насосной станции

Пружины для настройки реле давления

Специфика изменения давления с помощью реле

Использование манометра при настройке реле

Чем меньше воздуха закачано в систему, тем больше воды она способна аккумулировать. Напор воды будет сильным при наполненном баке, и все более ослабляться при заборе воды.

Если такие перепады являются комфортными для потребителя, то можно оставить давление на наименьшем допустимом уровне, но не меньше 1 бар. Меньшее значение может привести к трению наполненной водой груши об стенки бака и ее повреждению.

Чтобы установить в сильный напор воды, необходимо зафиксировать давление воздуха в пределах около 1,5 бар. Так, разница напора при наполненном и пустом баке будет менее ощутимой, обеспечивая ровный и сильный поток воды.

Использование реле для регулировки давления

За автоматизацию системы отвечает — прибор, который управляет насосной станцией, выполняя функцию включения и отключения устройства. Оно также предохраняет систему от создания излишнего давления.

Реле давления управляет циклами включение/выключение при достижении заданного пользователем значения рабочего давления. Работоспособность реле давления контролируется с помощью манометра

#1: Принцип работы датчика давления

Главный элемент реле — группа контактов, которая закреплена на металлическом основании и отвечает за включение и отключение устройства.

Рядом находится две пружины разных размеров для регулировки давления внутри системы. Снизу к металлическому основанию крепится крышка мембраны, под которой размещена сама мембрана и поршень из металла. Сверху все закрыто пластиковым колпаком.

Продукция разных производителей и принцип ее действия практически идентичны, отличаться могут лишь в незначительных деталях

В процессе работы действующего устройства можно выделить несколько этапов:

  1. При включении крана, вода некоторое время поступает к сантехнической точке из наполненного бака. При этом давление, присутствующее в системе, постепенно начинает падать, и мембрана перестает давить на поршень. Происходит замыкание контактов, насос включается.
  2. Насос работает, качая воду к потребителю, а когда все краны выключены, наполняет бак с водой.
  3. При постепенном наполнении бака гидроаккумулятора происходит усиление давления, и оно начинает действовать на мембрану, а та давит на поршень. В результате, происходит размыкание контактов, и работа насоса останавливается.

От того, как настроено реле, зависит частота включения станции, напор воды и даже время службы оборудования. При неправильно выставленных параметрах насос не будет срабатывать вовсе или будет работать непрерывно.

Поршень реле давления и чувствительная металлическая пластина, реагирующая на созданный мембраной гидробака напор, скрыты под корпусом — доступ к ним полностью закрыт

#2: Регулировка и расчет необходимого давления

Новое устройство уже имеет заводские настройки реле, но, все же, лучше дополнительно их проверить. Приступая к настройке, необходимо выяснить рекомендованные производителем значения для установки допустимого порога давления (для смыкания и размыкания контактов).

В случае , по причине неправильной регулировки, производитель имеет полное право отказаться от своих гарантийных обязательств.

Расчет допустимого давления, при включении-выключении устройства, производитель проводит с учетом предполагаемых особенностей эксплуатации. Они учитываются в разработке рабочих параметров для разных моделей насосных станций.

Значение включения равно сумме:

  • Необходимого давления в наиболее высокой точке водопроводной системы, где производится отбор воды;
  • Разницы, между высотой самой верхней точки отбора воды и насосом;
  • Потери в трубопроводе водного давления.

Показатель выключения рассчитывается следующим образом: к давлению выключения плюсуют один и отнимают полтора бар. При этом нельзя допускать, чтобы давление выключения превышало максимально допустимое давление, которое возникает на участке выхода трубопровода из насоса.

Нередкой ошибкой, влияющей на работу насосной станции, является не учет всей суммы горизонтальных и вертикальных участков, а также гидравлических потерь при транспортировке воды к точкам водоразбора

#3: Настройка рекомендуемых параметров

Прежде чем изменять настройки, необходимо зафиксировать прежние показатели с помощью манометра. Включив насос, записывают значения давления в момент выключения и включения. Это поможет определить, в какую сторону проводить регулировку — в сторону уменьшения или увеличения.

Необходимо помнить, что любое изменение установленного порога давления в реле требует также соответствующих изменений и в воздушном отделении гидроаккумулятора

Дальнейшие действия имеют следующую очередность:

  1. Отключают станцию от питания, спускают воду и открывают крышку реле гаечным ключом.
  2. Давление включения насоса регулируют путем вращения гайки, которая держит большую пружину (Р). Закручивая ее по направлению хода часовой стрелки, добиваются сжатия пружины и установки необходимого давления включения. В различных моделях устройства допустимые показатели могут колебаться от 1,1 до 2,2 бар.
  3. Вращением маленькой гайки (∆Р) по направлению движения часовой стрелки можно увеличить разрыв между значением давления отключения и включения устройства, который обычно равен 1 бар. Таким образом давление выключение удается зафиксировать на значениях в диапазоне от 2,2 бар до 3,3 бар.

Важным нюансом является то, что малая пружина не регулирует порог отключения, как некоторые ошибочно понимают.

Она задает именно дельту между значениями включения станции, и ее отключением. То есть, полностью ослабленная пружина не создаст разности — дельта будет равна нулю и значения включения и выключения будут одинаковыми. Но чем больше ее затягивать, тем большей будет разница между ними.

Малая пружина реле давления отличается большей чувствительностью, и сжимать ее нужно крайне осторожно

Проверяют правильность выставленных показателей с помощью манометра. Если не удалось достигнуть требуемых значений с первой попытки, регулировку продолжают.

#4: Выбор нестандартных значений давления

Можно установить иной уровень давления в приборе, отличный от рекомендаций производителя, подстроив оборудование под индивидуальные запросы пользователя. Увеличивая диапазон при включении-отключении, добиваются более редких срабатываний станции.

Это делает службу устройства продолжительней, но придает напору воды неравномерный характер. Уменьшая разницу, добиваются стабильного напора, но так насос будет срабатывать чаще.

Выводы и полезное видео по теме

Как отрегулировать давление станции, продемонстрирует видео:

Видеоролик о том, что делать, если станция часто срабатывает:

Проводя самостоятельную регулировку насосной станции, необходимо учитывать, что иногда изменения заводских рекомендаций могут ухудшить работу водопроводной системы. Насос, шланги, сантехнические приборы — все имеют предельные значения давления, нарушение которых, приведет к поломкам. Поэтому прежде, чем приступать к самостоятельным действиям, лучше попросить совета у опытного специалиста.

Оставляйте, пожалуйста, комментарии в расположенном ниже блоке. Делитесь личным опытом в установке и эксплуатации насосных станций, а также в выполнении их настройки. Задавайте вопросы, сообщайте о недочетах в тексте, размещайте фото по теме статьи.

sovet-ingenera.com

Добавить комментарий

Ваш адрес email не будет опубликован.
