УралКомплектЭнергоМаш :: Поворотные пневмоприводы
Поворотные пневматические приводы Camozzi двустороннего действия рассчитаны на рабочее давление 0,5 … 10 бар. Подходят для управления трубопроводной арматурой: краны шаровые и затворы дисковые поворотные.
Рабочая среда: очищенный воздух без необходимости маслораспыления.
Винты регулировки угла поворота в пределах ± 5° находятся на крышках.
| Технические характеристики | Диаметры цилиндров | Рабочая температура | Материалы |

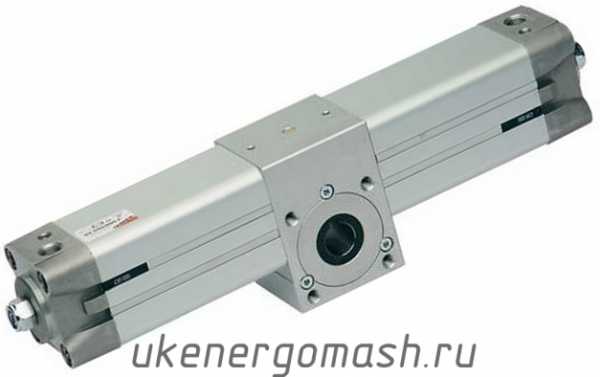

Поворотные приводы Camozzi 69 | · Магнитные · Конструкция: профиль, стяжные шпильки внутри корпуса, втулка (из закаленной шлифованной стали) или вал со шпоночным пазом · демпфирование · углы поворота: 90°, 180°, 270° и 360° · Присоединение: G1/8″, G1/4″, G3/8″, G1/2″ | 32, 40, 50, 63, 80, 100, 125 мм | 0°C … +80°C | Корпус и крышки: алюминий. Зубчатая рейка: сталь. Шестерня: закаленная сталь. Уплотнения: NBR |

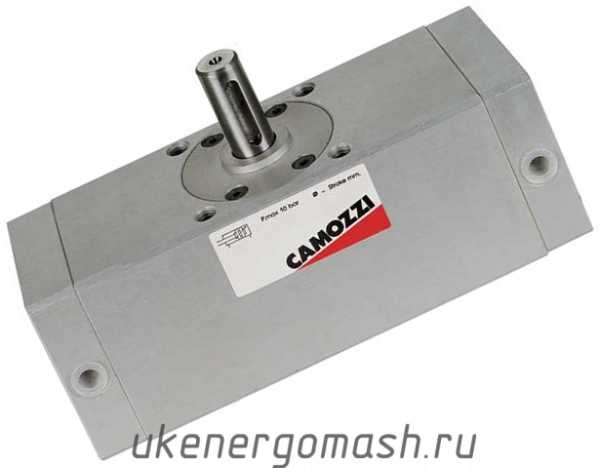

Поворотные пневмоприводы Camozzi 30 | · Конструкция: профиль · немагнитные · с демпфированием / без демпфирования · углы поворота: 90° и 180° · износостойкая направляющая · повышенный срок службы · Вращение по часовой стрелке | 50, 63, 80, 100 мм | 0°C … +50°C |
Технические каталоги:
Camozzi 69
Camozzi 30
По техническим вопросам, вопросам подбора и приобретения пневмоцилиндров Camozzi для затворов, кранов и другой арматуры, обращайтесь: в «УралКомплектЭнергоМаш», коммерческий отдел (343) 222-79-77 либо заполните заявку он-лайн…
www.ukenergomash.ru
ООО «ПГС» — Пневмопривод поворотный
ООО ПГС предлагает широкий ряд пневматических приводов. Они предназначены для установки на запорную арматуру, применяемую для жидких и газообразных сред, такие как
шаровые краны, поворотные затворы, которые управляются сжатым воздухом или неагресивным природным газом.
Приводы RAT приводятся в действие давление сжатого воздуха максимум 10 бар. Гарантийное количество срабатываний пневмопривода — 1000 000 циклов.
Смазка, нанесённая во время сборки привода, гарантирует количество срабатываний привода не менее 500 000 циклов.
Пневмопривод поворотный при помощи реечной передачи преобразует поступательное движение поршней, приводимых в движение энергией сжатого воздуха, во вращательное движение поворотного вала на выходе. При повороте пневмопривода в обратную сторону перемещение поршней осуществляется либо при помощи сжатого воздуха, либо за счет энергии сжатых пружин, находящихся со стороны крышек поворотного пневмопривода. Изменяя комплект пружин, можно подобрать пневмопривод с необходимым крутящим моментом.
Пример заказа пневмопривода серии RAT
| SC- | RAT | -45 | -90 | -12 | |
| 1 | 2 | 3 | 4 | 5 | |
| 1- | Пневмоцилиндры. Пневмопривод. | ||||
| 2- | Тип пневмопривода RAT- пневмопривод двухстороннего действия RST- Пневмопривод одностороннего действия | ||||
| 3- | Габаритный размер | ||||
| 4- | Угол поворота: для пневмоприводов RAT- 90±4°, 180±4° для пневмоприводов RST- 90±4° | ||||
| 5- | Количество возвратных пружин (для цилиндров одностороннего действия) от 5 до 12 шт | ||||
Таблица крутящих моментов пневмопривода серии RAT
| Модель | Давление воздуха в системе (бар) | ||||||
| 2 | 3 | 4 | 5 | 6 | 7 | 8 | |
| RAT032-DA | 2.78 | 4.20 | 6.0 | 7.50 | 9.00 | 10.00 | 11.50 |
| RAT052-DA | 8.32 | 16.64 | 20.8 | 24.96 | 29.12 | 33.28 | |
| RAT063-DA | 14.64 | 21.96 | 29.28 | 36.6 | 43.92 | 51.24 | 58.56 |
| RAT075-DA | 23.5 | 35.3 | 47 | 58.8 | 70.5 | 82.3 | 94 |
| RAT083-DA | 29.7 | 44.5 | 59.4 | 74.2 | 89.1 | 103.9 | 118.8 |
| RAT092-DA | 45.5 | 68.2 | 91.1 | 113.7 | 136.4 | 159.2 | 181.9 |
| RAT105-DA | 67.88 | 101.82 | 136.76 | 169.7 | 203.64 | 237.58 | 271.52 |
| RAT125-DA | 116.6 | 174.9 | 233.2 | 291.5 | 349.8 | 408.1 | 466.4 |
| RAT140-DA | 175.48 | 263.22 | 350.96 | 526.44 | 614.18 | 701.92 | |
| RAT160-DA | 267.4 | 401.1 | 534.8 | 668.5 | 802.2 | 935.9 | 1069.6 |
| RAT190-DA | 430.96 | 646.44 | 861.9 | 1077.4 | 1292.9 | 1508.4 | 1723.8 |
| RAT210-DA | 592.2 | 888.4 | 1184.5 | 1480.6 | 1776.8 | 2072.8 | 2369 |
| RAT240-DA | 831.9 | 1220.8 | 1627.8 | 2030.7 | 2444.6 | 2848.6 | 3255.5 |
| RAT270-DA | 1305.4 | 1958.2 | 2610.9 | 3263.6 | 3916.3 | 4569 | 5221.8 |
| RAT300-DA | 1602 | 3205 | 4006 | 4807 | 5608 | 6409 | |
| RAT350-DA | 2399 | 3598 | 4798 | 5998 | 7197 | 8397 | 9596 |
| RAT400-DA | 3418 | 5127 | 6837 | 8546 | 10255 | 11964 | 13673 |
Поворотные цилиндры (пневмоприводы) для монтажа на шаровые краны и дисковые затворы с фланцевым креплением по стандарту ISO5211/DIN3337. Угол поворота 90±4°; 180±4°. корпус из экструдированного алюминия с глубоким анодированием внутренних и наружных поверхностей. Возможность крепления концевых датчиков, распределителей с присоединением NAMUR. или по телефонам: +7-495-943-78-72
GSM: +7-926-004-01-60
e-mail: [email protected]
spc.ucoz.ru
Тип 2051 — Поворотный пневмопривод
