Оборотный плуг для мотоблока своими руками
Оригинальный
оборотный плуг.Плуг для мотоблока МТЗ: обзор, регулировка и изготовление своими руками
Любой землевладелец, имеющий под руководством довольно большой участок, знает, насколько тяжело Обрабатывать землю. Естественно, что каждый из них ищет любую возможность для упрощения этого процесса, и в этом им помогает быстрый прогресс в сфере сельскохозяйственной техники. Одним из лучших помощников при работе на поле будет плуг.
Что такое плуг и для чего он используется?
Плуг — это высокотехнологичный инструмент, який используется для вспашки земли. Это, по сути, сельскохозяйственное приспособление с широки острым наконечником (лемехом). Основной и главной сферой применения плуга является вспахивание и обработка земли, чтоб на ней можно было выращивать различные культуры. То, что раньше делалось своими руками и являлось долгим кропотливым трудом, теперь можно выполнять в несколько раз быстрее и эффективнее.
К тому же есть возможность установки плуга на мотоблок МТЗ, трактор или мини-трактор. И сделать это очень просто своими руками. Благодаря использованию плуга можно добиться идеальных борозд на поле, одинакового размера пластов, вспахать любую почву.
Существует несколько различных видов плуга для обработки разных почв:
- для обработки болотистой почвы, на которой находится большое количество кустарников и деревьев, а не превышающем 4 метра в высоту;
- для вспахивания солонцовых и подзолистых почв;
- для вспашки садовых участков;
- для вспашки каменистых земель;
- для обработки черноземов путем вспахивания борозд глубиной до одного метра;
- для почв, Которые находятся под воздействием ветровой эрозии.
Установка плуга на мотоблок МТЗ
Мотоблок МТЗ — это универсальная колесная техника, которая превосходно справляется с любыми работами в поле или саду. Устанавливая плуг для мотоблока МТЗ, нужно помнить, что колесный мотоблок может кренит в сторону при неправильной сцепки, таким образом, мешая работе.
Поэтому плуг на мотоблок закрепляется специальными шкворнем, а сцепка используется или универсальная, или стандартная.
Если использовать такой способ сцепки, то можно уменьшить силу сопротивления земли и исключить кренение техники. Регулировка плуга на мотоблок МТЗ нужна, чтоб настроить такие особенности работы с ним, как:
- наклон угла полевой доски;
- глубину вспашки земли;
- отвальный угол наклона.
только зная, как отрегулировать плуг на мотоблок МТЗ, есть возможность Получить качественную обработку определенного поля для посадки разных видов культур.
плуг для
мотоблока МТЗ своими рукамиоборотный плуг для мотоблока МТЗ проходит поле по принципу «борозда к борозде», позволяя избежать появления гребня или лишней борозды. Для того чтоб сделать оборотный плуг для мотоблока МТЗ своими руками необходимо, для начала, полностью продумать переворачивающий механизм, Используя соединение шарнирное, которое поворачивает дышло в определенной траектории к крепления.
После нужно сделать лемех. Этот элемент съемный, что довольно удобно. Его отбивают на наковальню и заостряют.
Используя в виде заготовки трубу диаметром приблизительно 0,5 метра и толщиной стенки не мене 5 мм, газовой сваркой по шаблону вырезается будущий плуг. Все детали шлифуются в обязательном порядке. Когда готов механизм, лемех и заготовка для плуга, создается сам корпус, для его изготовления лучше всего подходит сталь 2-3 мм толщиной. После всех подготовок необходимо собрать все детали вместе в полноценную конструкцию — плуг к мотоблоку МТЗ.
Кроме того, для надежности своего изделия лучше всего изучить внимательно все чертежи и правила работы с металлом.
Как сделать дисковый плуг на мотоблок?
Дисковый плуг-окучник — это очень полезное приспособление, позволяющее подготовить ровные борозды для посадки картофеля и других клубневых культур. Перед тем, как приступать к изготовлению такого плуга, Изучите чертежи. По ним вы сможете контролировать ход сборки и не допустите ошибок.
Порядок действий при изготовлении дискового плуга на мотоблок выглядит следующим образом:
оборотный
плуг для мотоблока своими руками.- В качестве основы плуга Выступает опорный уголок. Для его изготовления Используйте равносторонней уголок, полки которого в холодном состоянии Должны сводиться под углом 70 °;
- К уголку приварите носок. После этого через упорную планку приварите пятку;
- Щечки закрепить на опорном уголке посредством петель. Дистанция между уголком и щечки должна быть такой, чтоб при раскрывания щечек их торцевые стороны НЕ прижавшимся друг у друга;
- Поворотный механизм приварите к упорном уголку таким образом, чтоб опорная часть механизма располагалась перпендикулярно уголку.

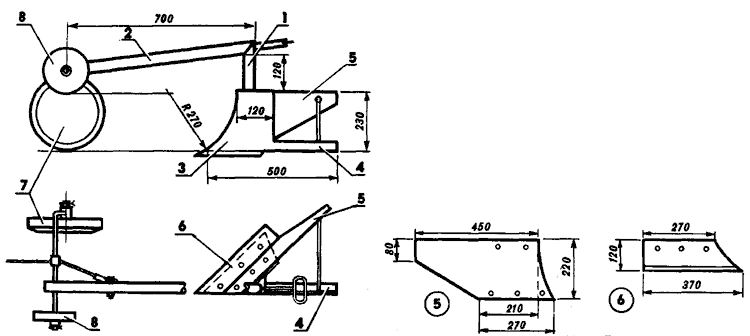

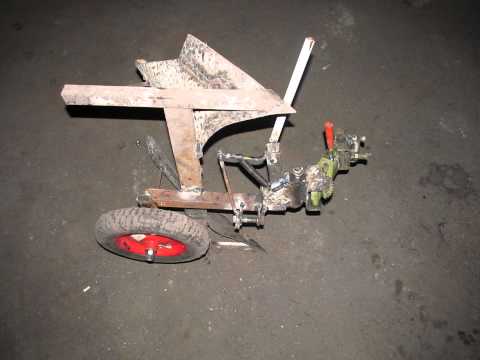

Как сделать плуг на мотоблок своими руками?
Перед тем, как начать изготовление плуга своими руками, потребуется внимательно изучить чертежи. Они Должны подсказать вам, каким способом крепить детали конструкции между собой.
Дальнейший порядок действия выглядит следующим образом:

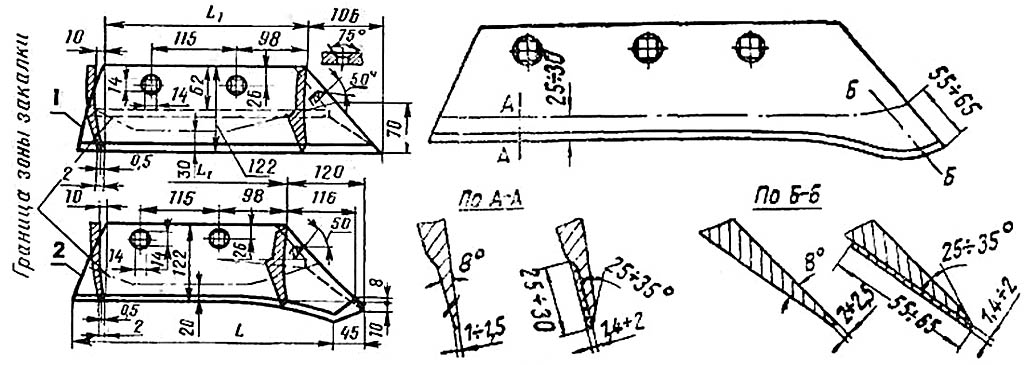

- Для начала сделайте лемех. Для этого возьмите сталь, толщиной не мене 5 мм, и придают ей нужную форму. Режущую часть стальной заготовки отбейте на наковальню, после чего заточите. Делается это точно так же, как и в случае с заточкой ручной косы;

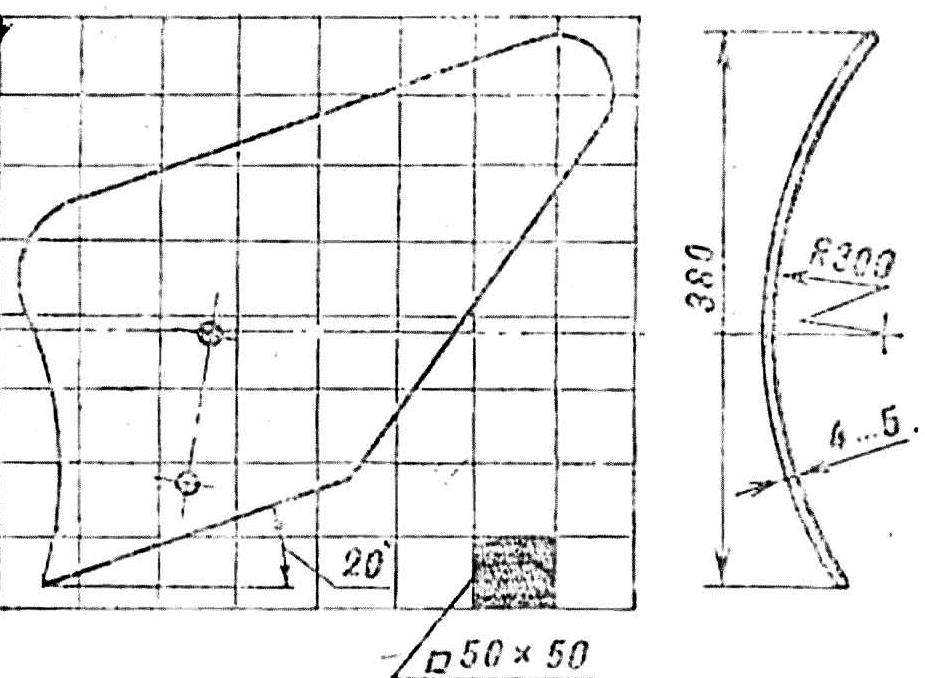

- Далее потребуется изготовить самодельный отвал. Для этого подойдет стальная труба, диаметром 50 см, и толщиной стенок не болей 5 мм. Заготовку для будущего отвала Вырежьте при помощи резака. Чтобы придать изделию нужную форму, отбейте его на наковальне и Обработайте на точильный станке;
- Далее нужно собрать детали плуга в одну конструкцию. Возьмите лист стали, размеры которого Должны составлять 50 × 50 см, а толщина — 3 мм. Сделайте 4-сантиметровый отступ по краям листа и выровняйте его так, чтоб в итоги Получить нулевой угол;
- Далее при помощи клиньев приложить к письму лемех и сделайте двухстороннюю точечную приварку, соблюдая угол в 25 °;
- Лемех и отвал соедините между собой максимально плотно.
Между верхней частью отвала и ножом Лемеха должен образоваться угол в 8 °; - После этого приварите друг к другу боковой щиток, лемех и заднюю часть отвала. Более подробно о изготовлении плуга расскажет видео.
Между верхней частью отвала и ножом Лемеха должен образоваться угол в 8 °;Как отрегулировать плуг на мотоблок?
Вот того насколько правильно вы настроите плуг на мотоблок, зависит качество вспашки грунта. Регулировка навесного оборудования выполняется в 3 этапа, во время которых вы должны:
- настроить глубину вспашки;
- отрегулировать наклон полевой доски:
- настроить угол отвала.
Глубина вспашки — это глубина погружения плуга при вспашки почвы. Как правило, эта величина должна соответствовать высоте штыки лопаты. Если глубина погружения будет недостаточной, то в результате большинство корней сорняков останутся под землей. Если высота погружения будет слишком большой, то это приведет к смешиванию плодородные слоя почвы с землей, расположенной под ним. Из-за этого посаженные растения останутся без питательных веществ.
Настройка глубины вспашки выполняется посредством трех болтов, соединяющий между собой замок и стойку плуга. Опуская плуг вниз, или Поднимая его вверх, вы сможете отрегулировать глубину его погружения в грунт. Наклон полевой доски плуга довольно часто называют «углом атаки». Этот параметр подразумевает уровень наклона плоскости обработки грунта по отношении к поверхности земли. Настройка наклона полевой доски осуществляется при помощи винтовой рукоятки. Для этого необходимо:
- Поставить мотоблок с плугом на несколько подставок;
- Вывернуть рукоятки таким образом, чтоб полевая доска располагалась на земле;
- Выкручивать ручку в другую сторону до того момента, пока доска Не будет висеть над землей на высоте в 2-3 см.
Если «уровень атаки» будет слишком большим, то плуг станет цепляться за землю, что приведет к постоянным пробуксовку мотоблока. Если данный параметр будет слишком маленьким, то плуг Не будет снимать Требуемый для обработки слой почвы.
Выполнив 2 предыдущих этапа, можно приступать к регулировке угла отвала. Порядок действия выглядит следующим образом:
- Для начала установите мотоблок с плугом на край огорода и пройдите первую борозду. Это необходимо для того, чтоб определить глубину вспашки почвы;
- Во время передвижения старайтесь сохранить идеально ровную траекторию, чтоб следующие борозды также были ровным. Для получения ровных борозд можно использовать нить, натянутую между началом и концом ряда;
- Далее установите мотоблок таким образом, чтоб его колесо поместилось в борозду, а плуг располагался перпендикулярно поверхности земли. Чтобы добиться наилучшего результата, Используйте для настройки угольник.
Выполнив все перечисленные действия, вы максимально правильно настроить плуг мотоблока, что поможет добиться наилучшего результата при вспашки огорода.
Установка плуга на мотоблок
В конструкции любого плуга, независимо от его габаритов и формы, присутствует сцепка, посредством которой приспособление крепится к мотоблока.
Независимо от типа сцепки, монтаж конструкции на мотоблок всегда выполняется в одном и том же порядке. Чтобы прицепом плуг к мотоблока, следует действовать в такой последовательности:
- Вначале установите мотоблок на подставки — для этого можно использовать кирпичи или бревна;
- Приложить сцепку плуга к фаркопа мотоблока так, чтоб отверстия на обоих элементах совпадали друг с другом;
- Зафиксируйте сцепку на фаркопе посредством болтов.
Многие новички считают, что чем надежнее крепление плуга к мотоблоку, тем эффективнее будет работа навесного оборудования. Однако практика показывает, что слишком жесткое соединение только ухудшит качество вспашки. Дело в том, что при эксплуатации плуга на него действуют силы, уходящее перпендикулярно по отношении к плоскости отвала.
Как и в первом случае, чтоб изготовить поворотный плуг, нужно изучить схему конструкции. В противном случае даже малейшая неточность приведет к низкой эффективности готового навесного оборудования. Чтобы сделать плуг Зыкова, действуйте в таком порядке:
- Для изготовления Лемеха Используйте листовую сталь, толщиной около 5 мм. Вырежьте из нее заготовку, Нагрейте при помощи газовой горелки и загните так, как указано на рисунке. Лемех обязательно должен быть съемным. Режущая часть детали отбивается на наковальню и затачивается на специально станке;
- Далее изготовить отвал. его можно сделать из трубы с толщиной стенок 5 мм и диаметром 50 см. По шаблону Вырежьте заготовку отвала при помощи газовой горелки, после чего отшлифуйте изделие болгаркой;
- После этого из листовой стали, толщиной 3 мм изготовить корпус плуга и Соберите конструкцию, Используя ссору;
- Сварочные швы зачистите напильником и Обработайте наждачной бумагой.
Плуг к мотоблоку
Плуг к мотоблоку — это одно из Наиболее полезных приспособлений, позволяющее качественно вспахать любую почву, сэкономив массу сил и времени. Давайте рассмотрим особенности монтажа плуга, а также способы изготовления конструкции своими руками.
Роторный плуг на мотоблок — особенности изготовления
Роторный плуг для мотоблока с опорным колесом — это Наиболее сложный тип навесного оборудования, используемого сегодня используется для вспашки. При работе над ним нужно быть крайне внимательным, так как малейшая ошибка приведет к плохому качеству обработки грунта. Порядок действий при изготовлении выглядит следующим образом:
- В качестве рабочего органа Выступает фреза, которую можно изготовить из стальной трубы и металлических пластин. Пластины нужно Привар к трубе таким образом, что при вращении они перемалывалы почву и отбрасывалы его в сторону;
- Далее изготовить раму для редуктора плуга. Она может иметь любую форму, главное — чтоб внутрь редуктора не попадала влага и мусор;
- Редуктор сделать НЕ удастся — его нужно приобрести. После этого механизм нужно подключить к коробке передач мотоблока;
- Так как роторный плуг — конструкция достаточно габаритная, то для его использования потребуются отдельные колеса. Их можно взять от старого мопеда или мотоцикла.
После этого механизм нужно подключить к коробке передач мотоблока;Виды плугов для мотоблоков
Используемые для вспашки плуги делятся на несколько видов. К ним относятся:
- однокорпусные конструкции — эти изделия Наиболее просты в применении. Они обладают минимальным весом и состоят из небольшого количества деталей;
- оборотные или поворотные плуги — верхняя часть таких конструкций оборудована загнутым пером, предназначенным для переворачивания почвы непосредственно в процессе ее вспашки. Реверсивный плуг Наиболее эффективен при обработке тяжелого грунта;
- роторные плуги — навесное оборудование этого типа обладает самой сложной конструкцией. В продаже можно встретить двухкорпусный плуг, состоящий из двух, и трехкорпусной, состоящий из трех Лемехов;
- дисковые плуги — конструкции этого типа используются преимущественно для вспашки мокрой земли. Глубина обработки грунта такими плугами немного меньше, чем в весной оборудовании предыдущих видов.
Глубина обработки грунта такими плугами немного меньше, чем в весной оборудовании предыдущих видов.Каждый из перечисленных типов плугов нашел применение при вспашки того или иного вида почвы. Тем не менее, Самым универсальным принято считать двухсторонний плуг оборотного типа — он показывает Высокую эффективность при обработке грунта любого типа.
Регулировка и настройка плуга для
мотоблокаПосле того, как плуг сделан, нужно его настроить. Но перед этим, необходимо настроить мотоблок. После того, как вывезлы мотоблок, на поле, обязательно снимаются колеса с резиновыми покрышки, и меняются на колеса, Которые Оснащены грунтозацепами.
В противном случае во время вспахивания мотоблок с оборотным плугом начнет буксового из-за сопротивления грунта. Затем плуг для мотоблока крепится к Весной устройству. Для регулировки устройства гайки на крепление полностью НЕ затягиваются. После чего, Используя два металлических штырей, Фиксируем агрегат с крепежной серьгой мотоблока.
Вот максимально правильной настройки напрямую зависит качество вспашки.
Как сделать
оборотный плуг для мотоблокаЧтобы понять, что такое оборотный плуг, и как сделать оборотный плуг для мотоблока, давайте рассмотрим процесс вспашки — обычное переворачивания земли, т.е. то, что было внизу оказывается наверху, и наоборот.
После прохождения плуга по земле остается борозда, разделяющая площадь на вспаханную и нет. В зависимости от направления, плуг переворачивает землю либо налево, либо направо. Есть минусы при работе на небольших участках земли. Когда пашут в свал, при развороте трактора получается небольшой холмик.
А когда пашут вразвал — посередине получается борозда. В итоги огород получается неровным. Чтобы этого избежать, при использовании мотоблока или трактора стараются пятиться назад и пахать заново. Но происходит холостой ход, ведь, когда трактор едет в одну сторону, он пашет, а в другую комментарии.
Для решения этой проблемы, были придуманы разные оборотные плуги. Конструкций таких плугов достаточно много, но при их использовании существенно экономится топливо, время и работать становится удобнее.
Основные этапы регулировки плуга
Для проведения балансировки, мотоблок устанавливают колесами на специально Подготовленные подставки. Вот высоты ЭТИХ подставок зависит глубина вспахивания. Для зимней обработки грунта высота подставок составляет 20-25 см, для весенней обработки — примерно 15-20 см.
Используя регулировочной болты, нужно выставить угол наклона плуга. Следите за тем, чтоб «пятка» плуга сохранял параллель с поверхностью грунта. После закрепления плуга, мотоблок ставится на грунт. Ручки управления выставляются по высоте поясницы пахаря. На последнем этапе оцениваем правильность настройки плуга экспериментальным методом.
Вспахиваем две-три борозды, и определяем глубину среза, дистанцию между гребнями и качество отвала грунта.
Если же между борозды дистанция будет более 10 см, или же они будут перекрываться, то повторяем регулировку.
Техника безопасности при работе с оборотным плугом
Перед началом работы проверьте надежно ли затянуты все резьбовые соединения. Удалите все посторонние предметы с обрабатываемое территории. Во время маневрирования агрегата с установленным плугом, а так же при движении задним ходом, соблюдайте особенную осторожность. Во избежание травм, Которые можно Получить от выступающим острых углов и кромок, во время работы соблюдайте безопасное расстояние до орудия.
Используйте защитные перчатки при обслуживании орудия. Если вы закончили работу, нужно произвести очистку плуга. Все детали и резьбовые соединения, которые не имеют лакокрасочного покрытия, нужно обработать смазкой. Хранить плуг необходимо в закрытом помещении.
Устройство оборотного плуга к мотоблоку

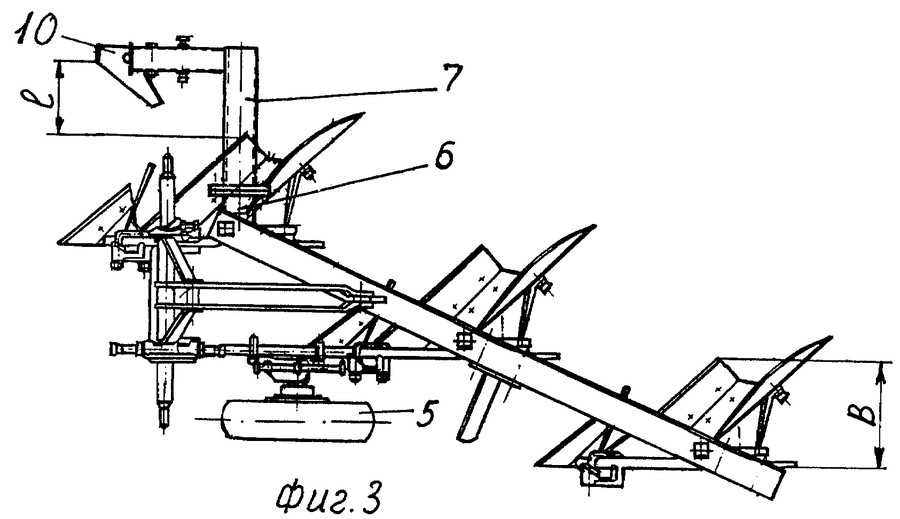

Рассмотрим устройство оборотного плуга к мотоблоку на конкретном примере. Плуг предназначен для крошения и оборота пахотных слоя, и рекомендуется к использованию на почвах, Которые уже обрабатывались.
Если в данном виде деятельности отсутствует какой-либо опыт, сначала необходимо проконсультироваться со специалистом, чтоб понять основные сложности процесса.
Каждая разновидность плуга имеет свои особенности конструкции. Наиболее простую конструкцию имеет однокорпусный плуг, и это оптимальный вариант для новичков, Которые не имеют в этом деле соответствующих навыков. Вверху корпуса оборотного плуга имеется загнутое перо, что позволяет Обрабатывать переворачиваемый пласт земли. Поэтому данное изделие оптимально при обработке твердой почвы.
В процессе изготовления такой конструкции, очень важно соблюдать все инструкции и внимательно соблюдать параметры чертежа. Допущенная малейшая неточность, существенно скажется на характеристиках изделия, и во время эксплуатации негативно проявится в результатах работы.
Для изготовления плуга нужно использовать сталь толщиной 3-5 мм. Первым изготавливается лемех.
Он должен быть съемным. Режущую часть нужно отбить на наковальне и заточить.
В качестве заготовки употребляют трубу, диаметром полметра, с толщиной стенок 5 мм. Газовой сваркой по шаблону вырезают заготовку отвала, и подвергают шлифования болгаркой. После изготовления ЭТИХ двух деталей, из стали толщиной 2-3 мм изготавливается корпус плуга и собирается конструкция.
Плуг Зыкова и другие плуги для мотоблоков и мотокультиваторов.
В последнее время по всей Украине, и даже у нас под боком, в продаже появились плуги Зыкова (Полеход) для мотоблоков. Только Зыков здесь не при чём. Статья о том, чем отличается плуг Зыкова от других плугов, от подделок плуга Зыкова и как не ошибиться при покупке плуга.
(См., например, откровенную подделку в одном из известных интернет-магазинов: www.in-green.com.ua).
Внимание!
У нас вы можете купить настоящий Плуг Зыкова (Плуг Полеход).
Плуг Зыкова является плодом научно-исследовательских разработок Технического центра «Садово-огородная техника» и выпускается исключительно под торговой маркой Полеход.
Мы являемся владельцем патента Украины на конструкцию этого плуга. На сегодняшний день (16 апреля 2013 г) никто, кроме нас не производит Плуг Зыкова, а подделки не выполняют те функции, ради которых он и был задуман! (см. также открытое письмо поддельщикам-бракоделам).
Вот он, плуг Зыкова (Патент Украины №47720). Как видите, ничего революционного в нём нет. Вообще, придумать новый плуг сегодня очень сложно. Написаны десятки, если не сотни диссертаций, получено бесчисленное множество патентов на изобретения. Но отличия плуга Зыкова от плугов, продаваемых в Украине, всё же существуют.
Если рядом с плугом Зыкова поставить обычный, отличия вы увидите даже глазом.
С какой стороны не крути плуги, а форма у них разная. Кстати, обычные плуги в Украине продаются довольно лихо. Не потому, что они такие хорошие, а потому что дешевле.
Главное отличие плуга Зыкова — это хорошо продуманная геометрия лемешно-отвальной поверхности и тщательно подобранные углы.
Здесь мы использовали свой опыт, накопленный за более чем 35-летнее сидение в библиотеках и в полях. А далее мы учли горькие уроки общения с украинскими заводами. Как правило, когда документация поступает на завод, в ход идут «рацпредложения» от заводчан: где-то сделают замену металла, где-то поменяют допуск в размере, где-то что-то упростят, а где-то и своё добавят. В результате изделие внешне хоть и похоже на то, что изображено в чертеже, но в работе ведёт себя совершенно по-другому.
Поэтому конструктор Технического центра «Садово-огородная техника» Павел Зыков тщательно ведёт авторский надзор за изготовлением плуга. Мы и назвали плуг его именем ещё потому, что благодаря именно ему на выходе получаем то, что заложено в чертежах. Работать с таким плугом – одно удовольствие.
В последнее время мы обнаружили, что так называемый плуг Зыкова для мотоблоков уже изготавливается в разных городах Украины и продается через интернет-магазины, другими предприятиями, в супермаркетах и даже у нас под боком.
Не можем сказать, что рады этому (см. также открытое письмо поддельщикам-бракоделам где мы сравниваем оригинальный плуг с подделкой). Тем не менее, лучше уж копия плуга Зыкова (разумеется, под авторским надзором), чем те, которые в больших количествах продаются в Украине.
Например, вот этот. Примитивный отвал бульдозерного типа с недоразвитым крылом не в состоянии перевернуть пласт почвы, а круто поставленный лемех создает мощное сопротивление мотоблоку, что вынуждает оператора толкать перед собой центнер железа вместо того, чтобы легко и без устали пахать свой огород. Как работают плуги такого типа, вы можете посмотреть здесь:
http://www.youtube.com/watch?v=0qjd4p7GnzA&feature=related
Как видите, все пласты почвы, которые нарезает плуг, не переворачиваются, как того требует агротехника, а отодвигаются в сторону, поверхность пашни получается ребристой, верхний слой почвы с травой не укладывается на дно борозды. И это несмотря на то, что в руках оператора довольно приличный мотоблок VARI.
Фактически огород испорчен. Как его в дальнейшем обрабатывать, чтобы привести в культурное состояние, даже затрудняемся сказать. Такие плуги отбивают охоту у людей пахать мотоблоками. Поэтому пусть уж лучше копируют наш плуг Зыкова, чем подобные этим. Хоть какая польза будет.
- Но так называемые «плуги Зыкова», которые делают другие предприятия, всё же отличаются от плуга Зыкова. И причин тут три:
- Во-первых, мы никому не передавали конструкторскую документацию. Все эти плуги делаются неизвестным нам образом, возможно и на глазок. А это не одно и то же.
- Во-вторых, чтобы копия плуга Зыкова успешно продавалась, его стараются сделать дешевле оригинала: применяют более тонкий лист, обычную сталь вместо легированной, делают тоньше стойку плуга, укорачивают отвал. В результате плуги в работе гнутся, о чем нам уже сообщают владельцы таких плугов.
- В-третьих, упрощают конструкцию, например, убирают такой очень важный элемент плуга, как перо для получения слитной пашни. И еще одно важное обстоятельство: к плугу должна прилагаться инструкция по настройке его. Для новичка без инструкции нечего и думать о вспашке. Ничего из этой затеи у него не получится.
В результате, наплевав на конструкторскую документацию и авторский надзор, в Украине появились производители подделок плуга Зыкова.
И еще одно важное обстоятельство: к плугу должна прилагаться инструкция по настройке его. Для новичка без инструкции нечего и думать о вспашке. Ничего из этой затеи у него не получится.Поэтому если вы купите где-то так называемый «плуг Зыкова» и у вас не всё будет получаться, как вы ожидали, не ругайте Зыкова. Он здесь не при чём. Пусть ему не будет икаться.

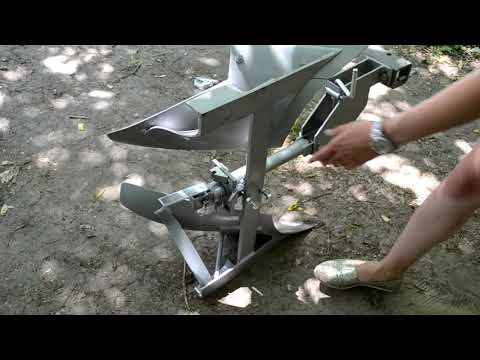

А это оборотный плуг Зыкова. После ряда испытаний и улучшений мы запустили его в серийное производство в январе 2010 года. В Украине его также подделывают. Например, тот же Калиновский ремонтно-механический завод Винницкой области, директору которого мы написали открытое письмо.
Многие, кто пробовал пахать мотоблоком, говорят, что тяжело, а порой невозможно. Действительно, если неправильно подобран плуг, сцепка, колёса, масса мотоблока, его развесовка и др.
, пахать мотоблоком тяжело, в чём мы сами много раз убеждались. А если всё продумано, «упираться рогом» не приходится. Посмотрите, разве тяжело пахать нашему механику с плугом Зыкова? Если сомневаетесь, смотрите следующее фото, где мотоблок пашет сам, без оператора.
Надеемся, мы вас убедили? Если нет, посмотрите работу оригинального плуга Зыкова в фильме, который вам покажут в Техническом центре «Садово-огородная техника».
Обратите внимание, как плуг Зыкова выполняет оборот пласта почвы. Даже при такой небольшой глубине вспашки стерня практически полностью заделывается в почву. А это очень важно для эффективного разложения растительной массы.
Вид на плуг Зыкова слева-сзади. Слева – невспаханный участок со стернёй и сорняками, справа – всё заделано в почву!
После прохода плуга Зыкова поверхность пашни остаётся без растительных остатков, что и требуется по агротехнике.
Плуг Зыкова имеет еще одну особенность: за счёт острого угла вхождения в почву лемех плуга не упирается в прочные корни растений, а срезает их, что существенно облегчает управление мотоблоком.
ПОСЛЕСЛОВИЕ:
Поскольку плуг Зыкова запатентован, те, кто копирует его, продают под другим названием или обозначением. Например, «скоростной плуг». Очевидно авторы, как им кажется, столь «удачного» названия плуга, преследуют цель привлечь покупателя высокой скоростью вспашки (ну кто не хочет быстро вспахать свой огород?), подсовывая им обычный плуг. Заметим на этот счёт, что даже лошади не пахали рысью, не говоря уже о галопе.
Очевидно, на то были причины. А тут такое предлагают человеку!
Кроме того, авторам «скоростного» плуга, как мы понимаем, невдомёк, что ещё 100 лет тому назад было установлено: при повышении скорости вспашки сопротивление почвы плугу не растёт пропорционально. Оно растёт в квадратичной зависимости! Т.е., если увеличить скорость движения плуга в 2 раза, то сопротивление вырастет не в 2 раза, а как минимум в 4! (Сомневающиеся могут почитать об этом в научном труде «Теория плуга» академика В.П.Горякина»). Значит мощности двигателя надо больше, и расход топлива увеличится. Вот почему скоростная вспашка применяется исключительно на тракторной тяге.
А вот итальянская компания Benassi хорошо знает об этой особенности почвы, и удачно использовала скорость для того, чтобы мотоблок Итальяно-6 весом всего 60 кг пахал так же качественно, как и тяжёлый. Подробнее читайте на нашем сайте статью «ИТАЛЬЯНО-6. Часть 2: В работе».
youtube.com/embed/xnsWCwok2YI» frameborder=»0″ allowfullscreen=»»>Здесь вы можете посмотреть вспашку огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова.
Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова (продолжение). Обратите внимание, как наш механик Донец в конце огорода делает разворот: плуг поворачивается лёгким движением ноги, а при развороте мотоблока срабатывает дифференциальная ступица и разблокирует колёса.
Вспашка огорода мотоблоком ГЕПАРД-4 (модель BL-120R) с оборотным плугом Зыкова нашим механиком Русланом Карабутой.
Удачная геометрия лемешно-отвальной поверхности плуга Зыкова обеспечивает качественное крошение почвы, полный оборот пласта и заделку растительных остатков.
