заглушки поворотные атк 26-18-5-93, обтюраторы, заглушки с рукояткой.
Заглушки поворотные, или как их ещё называют обтюраторы, представляют собой фланцевое изделие, состоящее из двух соединенных между собой частей — фланцевой и глухой. Заглушки поворотные (обтюраторы) – это элементы трубопровода, которые используются для перекрытия потока среды с заданной периодичностью.
Заглушка обтюратор
Заглушка обтюратор или как ее по другому называют поворотная, является деталью трубопровода, предназначенной для периодического герметичного перекрытия определенного участка трубопровода и остановки потока среды, которую транспортирует трубопровод, во время ремонтных, опрессовочных, реконструкционных и тому подобных технических работ. Кроме того заглушка обтюратор иногда заменяет собой шаровые краны или задвижки. Температура, при которой применяется заглушка обтюратор, напрямую зависит от типа и марки стали, использованной для ее изготовления, и изменяется в диапазоне от -70 до +650°С. Условное эксплуатационное давление для поворотных заглушек может колебаться в пределах от от 0,1 до 25 МПа. В промышленности их используют на всех типах трубопроводов: энергетических, нефтяных, газовых, а также в химической сфере и ЖКХ.
Поворотные заглушки имеют рад достоинств:
- — гарантия полного перекрытия трубопровода;
- — эксплуатационная долговечность, обеспеченная отсутствием движущихся, а соответственно и трущихся деталей;
- — простота в изготовлении; низкая себестоимость изготовления, а как следствия и более низкая цена;
- — меньшая масса изделия по сравнению с задвижками, имеющими аналогичные характеристики (Dy и Py).
Однако, поворотные заглушки не лишены недостатков. К ним следует отнести:
- — отсутствие возможности частичного перекрытия отверстия трубопровода;
- — потребность большего количества времени для перекрытия отверстия трубопровода;
- — необходимость удаления транспортируемого вещества (среды) из целевого отрезка трубопровода.
Заглушка обтюратор: устройство и принцип работы:
Заглушки Т-ММ-25-01-06 с рукояткой состоят из двух деталей – непосредственно заглушки и приваренной к ней рукоятки. Конструкция поворотных заглушек и заглушек с рукояткой обеспечивает возможность перекрытия сечения трубопровода. Отсечение потока или его возобновление осуществляется поворотом заглушки обтюратора вокруг шпильки или болта, либо установкой или извлечением заглушки с рукояткой Т-ММ-25-01-06.
Применение заглушек Т-ММ-25-01-06 и АТК 26-18-5-93.
Заглушки поворотные АТК 26-18-5-93 и заглушки Т-ММ-25-01-06 с рукоятками применяются для временного перекрытия трубопровода, тем самым в некоторых случаях может заменить задвижку или шаровый кран. С учетом стоимости различных видов запорной арматуры, такая замена дает ощутимую экономию финансовых затрат на строительство трубопроводной системы.
Заглушка поворотная (ЗП) по Т-ММ-25-01-06 состоит из заглушки, кольца и приваренной между ними перемычки с отверстием.

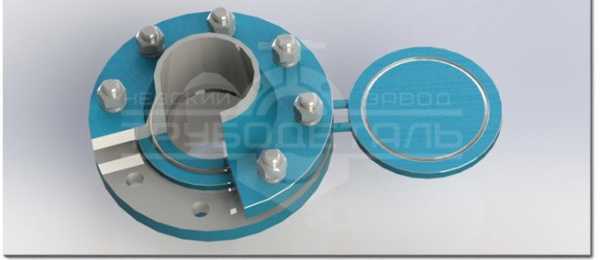

Заглушку поворотную монтируют во фланцевое соединение (как правило, между воротниковыми фланцами по ГОСТ 12821-80) нужной частью в зависимости от того нужно нам перекрыть трубопровод или нет. Соответственно геометрические параметры заглушек поворотных должны полностью отвечать исполнению фланцев, составляющих фланцевое соединение.
Применяют заглушки поворотные, при проведении ремонтных работ на трубопроводах, а также вместо более сложной и дорогостоящей запорной арматуры (шаровых кранов, задвижек, запорных клапанов и т.д.).
Производство: заглушки обтюратора, заглушки Т-ММ-25-01-06, заглушки Т-ММ-25-2000-06 и поворотные АТК 26-18-5-93.
Наш завод изготавливает заглушки поворотные и заглушки обтюраторы с рукояткой из стали 12Х18Н10Т, 09Г2С, сталь 20 и прочие, в соответствии со следующими нормативными документами:
Заглушки поворотные АТК 26-18-5-93
Заглушки Т-ММ-25-01-06
Заглушки Т-ММ-25-2000-06
ООО «Невский завод ТРУБОДЕТАЛЬ» производит поворотные заглушки (обтюраторы) в строгом соответствии с нормативными документами. Возможно изготовление этих деталей по чертежам заказчика.
При производстве заглушек поворотных АТК 26-18-5-93— как правило, применяются углеродистые, легированные и нержавеющие стали, такие как Сталь 20, Сталь 20К, Сталь 09Г2С, Сталь 15Х5М, Сталь 12Х18Н10Т, Сталь 08Х18Н10Т, Сталь 10Х17Н3М2Т, применяемые от условий эксплуатации и характеристики транспортируемой среды и совпадают с материалом фланцев.
Раздел «Фланцевые изделия»
Рекомендуем ознакомиться:
truba-detal.ru
Заглушки поворотные (обтюраторы) | Путешествуем по всему миру!
Заглушки поворотные, или обтюраторы, как правило, изготавливаются двумя методами: Первый – литьем, когда расплавленный металл заливается в форму, а после застывания, делается мех. обработка отлитой заготовки; Второй — резкой (газовой или плазменной) заготовки из листа металла, т.е. из цельного листа металла вырезается заготовка, которая состоит из трех частей (кольцо, соединительная вставка и заглушка), затем все три части обрабатываются на станке, и свариваются между собой.
заглушки обтюраторы, изготовленные методом литья более дешевые, т.к. при таком способе изготовления остается очень мало отходов, но всегда есть риск того, что внутри заглушки могут присутствовать воздушные полости, которые часто образовываются при таком методе, а значит такие заглушки менее надежные. При изготовлении методом резки из листа металла, остается много отходов, поэтому заглушки поворотные (обтюраторы), изготовленные таким методом, стоят дороже, но их качество выше, т.к. отсутствует такой момент как образование воздушных полостей внутри заглушки. На рисунке, приведенном ниже, вы можете посмотреть, как схематично выглядят заглушки поворотные:

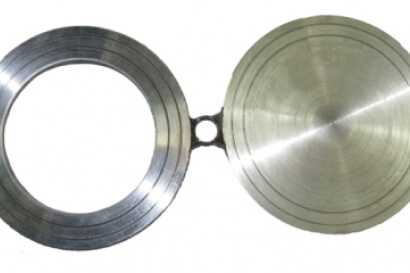

Заглушка поворотная (обтюратор):

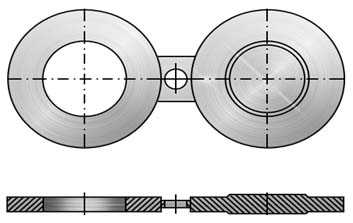

Как видно из схематичного изображения, приведенного выше, поворотные заглушки представляют из себя деталь, состоящую из трех частей — кольцо, соединительная вставка и заглушка, сваренных между собой. Поворотная заглушка (обтюратор) по своей геометрии очень похожа на очки, поэтому заглушки поворотные
Из вышеприведенных схематичных изображений видно, что Исполнение 1 – это заглушки поворотные плоские; Исполнение 2 – это заглушки поворотные выступ — впадина; Исполнение 3 – это заглушки поворотные шип-паз
.Заглушки поворотные (обтюраторы) монтируются на трубопровод во фланцевое соединение (между концевыми фланцами двух участков трубопровода) с помощью болта или шпильки и служат для периодического перекрытия трубопровода. Т.е. если нужно перекрыть трубопровод, то достаточно рассоединить фланцевое соединение, и повернуть обтюратор глухой частью между фланцев. Обычно поворотные заглушки используются в таких трубопроводах где ведутся какие-либо технические работы или опрессовки, для того чтобы временно перекрыть поток движущейся среды. Иногда реверсивные заглушки используют вместо задвижек, т.к. их стоимость значительно ниже, но главные минусы поворотных заглушек заключаются в том, что нельзя частично перекрыть трубопровод, обтюратор может быть монтирован только в двух положениях: полностью открыт или полностью закрыт, а также в том, что для смены положения обтюраторатребуется полный слив применяющейся среды, а это занимает много времени. Т.к. заглушки поворотные (

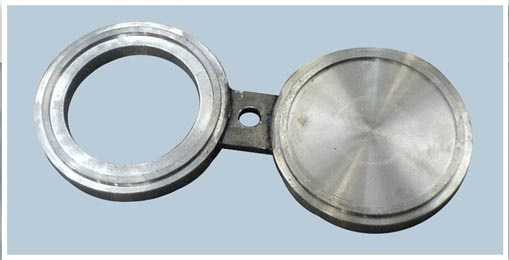

Заглушка поворотная (обтюратор):
Ниже приведен пример условного обозначения заглушек поворотных по Т-ММ-25-01-06:
Заглушка поворотная, исполнения 1, с условным проходом 50мм, на давление 4,0МПа из стали марки 09Г2С:
Заглушка поворотная ЗП(I)50-40-09Г2С Т-ММ-25-01-06
Поворотные заглушки, в зависимости от своего исполнения, могут выдерживать давление от 0,6 МПа до 16МПа, а их диаметр варьируется от 10мм до 1200мм.
В каждом из нормативных документов, приведенных выше, по которым изготавливаются заглушки поворотные (очковые заглушки
), есть таблицы, в которых прописаны все возможные характеристики заглушек поворотных, изготовленных по этому документу. Пользуясь данными таблицами, вы всегда сможете точно рассчитать стоимость транспортных расходов т.к. в них указан вес всех существующих поворотных заглушек (реверсивных заглушек). Все нормативные документы (ГОСТ 12826-60, Т-ММ-25-01-06, ТТ-8924-6-90 и АТК 26-18-5-93), по которым изготавливаются поворотные заглушки (обтюраторы), вы можете скачать на нашем сайте.Наша компания может поставлять заглушки поворотные по Т-ММ-25-01-06, АТК 26-18-5-93, ТТ-8924-6-90 и ГОСТ 12826-60 из различных марок стали, таких как: сталь 20 и 09г2с (заглушки поворотные стальные), сталь 12х18н10т и 10х17н13м2т (заглушки поворотные нержавеющие) и д.р.
Помимо российских нормативных документов, наша компания поставляет заглушки поворотные, изготовленные по американским стандартам:
incomewm.ru
Заглушки поворотные, обтюраторы по лучшим ценам от производителя!!!
Заглушки поворотные по АТК 26-18-5-93
Заглушки поворотные по Т-ММ-25-01-06 (Т-ММ-25-2000-06)
Заглушка с рукояткой по Т-ММ-25-01-06 (Т-ММ-25-2000-06)
Заглушки поворотные по ASME B16.48 (Figure-8 Blank)
Заглушки с рукояткой по ASME B16.48 (Paddle Blank)
Нестандартные заглушки поворотные

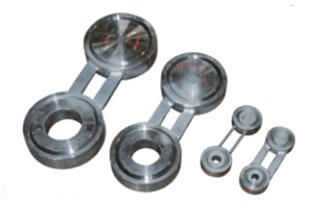

ЗАГЛУШКИ ПОВОРОТНЫЕ, ОБТЮРАТОРЫ
Наше предприятие «ЛТ-ГРУПП» производит и осуществляет продажу поворотных фланцевых заглушек, или обтюраторов. Они используются в качестве задвижек, а также при опрессовке трубопроводов в случаях, когда это технологически допустимо.
Сфера применения поворотных заглушек
Данная деталь служит для временной или постоянной остановки транспортируемых веществ. Она крепится между фланцами и обычно используется в следующих случаях:
Для обеспечения максимальной герметичности поворотные заглушки должны идеально подходить к фланцам, так что их делают в различном конструктивном исполнении. Подобные детали для оперативного перекрытия трубопровода в основном удобно использовать, если это требуется лишь периодически, так их установка занимает довольно много времени по сравнению с монтажом шарового крана или задвижки. Зато при нечастой смене режимов работы, это самый удобный, надежный и экономически выгодный вариант.
Как производятся поворотные заглушки
По конструктивному исполнению поворотные заглушки считаются довольно простыми, поэтому они доступны по сравнительно экономичной цене. На производстве они получаются посредством литья в формы или резкой из стального полотна. Первый вариант более экономичен, чем второй, так как в процессе изготовления практически нет отходов. Тем не менее, при литье существует вероятность появления в конструкции воздушных полостей, которые снижают степень надежности изделий и их рабочий ресурс.
Резка цельного металлического полотна отнимает больше времени. При этом изначально используется высокопрочная сталь (марки 20, 15ХМ, 10Г2, 12Х18Н10Т и др.), которая устойчива к внешним воздействиям и неблагоприятным условиям эксплуатации.
От чего зависит выбор поворотных заглушек
Конструктивно обтюраторы состоят из трех основных элементов:
- кольца;
- заглушки;
- соединяющей вставки.
Все три части обрабатываются для повышения их надежности и свариваются. В результате получаются изделия высокого качества с долгим сроком службы.
Через отверстие в кольце пропускается транспортируемое вещество, а сама заглушка – глухая. В зависимости от задач использования деталь монтируется между фланцами требуемой частью.
Исполнение заглушек бывает разным. В зависимости от выбранного варианта они могут быть рассч
metalloobrabotka-russia.ru
Заглушка поворотная
Заглушка поворотная — (обтюраторы, реверсивные заглушки, болты отжимные, очковые заглушки, очки Шмидта) – это элемент трубопровода, который используется для перекрытия потока среды с заданной периодичностью. Заглушка поворотная состоит из двух частей: глухой и фланцевой, которые монтируются между фланцами на концах двух соединительных участков трубопровода. Перекрытие потока среды достигается путем установки во фланцевое соединение глухой части заглушки поворотной и возобновляется при установке части с отверстием. Заглушка поворотная используется для временного или постоянного перекрытия части трубопровода, также заглушка может применяться вместо задвижек и шаровых кранов. Герметичность соединения обеспечивается за счет соответствия исполнения уплотнительных поверхностей фланцев и заглушки (шип-паз, выступ-впадина и др.).
Шпилька, либо болт, вокруг которой поворачивается заглушка поворотная, является осью и используется для стяжки фланцевого соединения, также осью могут быть отжимные болты, устанавливаемые в резьбовые отверстия во фланцах и служащие для разжима фланцев. Заглушки поворотные часто требуются в тех случаях, когда необходимо провести ремонт или реконструкцию части трубопровода, а также для глушения труб на время гидроиспытаний, продувки или консервации отдельных веток трубопровода и оперативного ввода трубопровода в эксплуатацию. Температура использования заглушек поворотных зависит от того, из какой стали произведены заглушки поворотные, температура меняется в диапазоне от -70 до + 650 градусов по Цельсию.
Условное давление, при котором используются заглушки поворотные, может быть в диапазоне от 0,1 до 25 МПа и так же зависит от технологии и материалов, из которых произведена заглушка поворотная.
Заглушки поворотные обладают рядом преимуществ перед традиционными задвижками:
— использование заглушек поворотных гарантирует полное перекрытие трубопровода;
— заглушки поворотные не имеют в своем составе движущей части, благодаря чему срок их эксплуатации заметно увеличивается;
— заглушки поворотные достаточно легки в производстве;
— себестоимость производства заглушек поворотных гораздо ниже, чем задвижек;
— масса заглушек поворотных значительно меньше массы задвижек для трубопровода с аналогичными параметрами Ду и Ру.
Однако у заглушек поворотных есть ряд недостатков по сравнению с задвижками:
— невозможно частичное перекрытие трубопровода;
— для того чтобы полностью перекрыть трубопровод, необходимо большое количество времени и полное освобождение трубопровода от транспортируемых сред.
Производятся заглушки поворотные из различных марок стали: 20, 09Г2С, 8Х19Н10Т, 15Х5М, 08Х18Н10Т, 10Х17Н13М2Т, 06ХН28МДТ, 6ХН28МДТ.
———————————
Наша компания производит Поворотные заглушки следующих ГОСТов:
ANSI/ASME B16.48, АТК 26-18-5-93, Т-ММ-25-01-06, ТУ 3600-010-88626180-2012
rosmetspb.ru
Заглушка поворотная | плюсы и минусы поворотных заглушек
Определение
ОпределениеЗаглушка поворотная, или как ее по другому называют — очковая заглушка, «очки Шмидта», заглушка реверсная, обтюратор, является деталью трубопровода.
Предназначается она для периодического перекрытия потока среды, которую транспортирует трубопровод.
Состоит заглушка поворотная из двух частей – фланцевой и глухой, которые монтируются в фланцевое соединение, расположенное между двумя участками трубопровода.
Перекрытие потока достигается при помощи монтажа в фланцевое соединение глухой части.
Часть заглушки с отверстием при монтаже открывается.
Заглушка поворотная
Предназначена заглушка поворотная фланцевая как для постоянной, так и для временной герметизации определенного участка трубопровода. Также ее иногда применяют как замену шаровых кранов, задвижек. Их используют во время ремонта, реконструкции и т.д. для того, чтобы отсечь трубопровод. Температура использования будет зависеть, от марки стали, которая была использована при изготовлении. Она может варьироваться от -70 до +650°С. Примерное давление, при котором можно применять заглушки может меняться в пределах где-то от 0,1 до 25 МПа.
Поворотные заглушки если сравнивать их с задвижками обыкновенными, имеют определенные отличия в лучшую сторону:
- Их использование способно обеспечить полное перекрытие системы трубопровода;
- Обтюраторы фланцевые иногда используют на протяжении продолжительного времени, так как у них не имеется движущихся элементов;
- Для изготовления этого вида заглушек требуется намного меньше времени;
- Также следует отметить и то, что себестоимость, также как и цена, производства обтюраторов, ниже, чем стоит изготовление обычных задвижек;
- Кольцо-заглушка поворотная очень легкая при сравнении ее с трубопроводной задвижкой, хотя и имеют одинаковые значения: Dу и Pу.
Однако стоит отметить и минусы, которые имеются у обтюраторов в отличие от обычных задвижек:
- Для того чтобы непосредственно перекрыть трубопроводную систему может потребоваться намного больше времени;
- Необходимо слить применяющуюся среду из требуемой зоны;
- Отсутствует возможность перекрыть конкретный участок трубопровода.
К отличительной особенности данного вида заглушек можно отнести и то, что они имеют непостоянную герметизацию концевых отверстий трубопроводной системы. При помощи этих заглушек, можно такие технические виды работ на ветках магистралей, как опресовка и многие другие. Иногда, в определенных случаях, весьма оправдана установка поворотной заглушки в качестве задвижки.
Также плюсом этого вида заглушек является и их цена, если сравнить ее с другими аналогами запорной арматуры. Необходимо отметить и то, что такие заглушки способны обеспечить достаточно большую степень герметичности.
Помимо этого они имеют меньшие габариты. В зависимости от требований, которые предъявляются к характеристикам той или другой магистрали, для изготовления заглушек применяется сталь различных видов и, соответственно они имеют разный ГОСТ. Если необходимо добиться соответствие высоким требованиям стойкости к коррозии и износоустойчивости, их изготовление осуществляют из стали нержавеющей.
От того, из какой марки стали, изготовлена деталь будет зависеть рабочая температура заглушки. В промышленности их используют на всех типах трубопроводов: энергетических, нефтяных, газовых, а также в химической сфере и ЖКХ.
Если говорить о геометрических параметрах, которые имеют затворы поворотные, они должны в полной мере отвечать выполнению фланцев, составляющих соединение фланцевое, то есть полностью удовлетворять форме, имеющей уплотнительной поверхности. В случае, если поворотная заглушка предназначается для фланцев первого выполнения, она должна быть плоской формы.
Под стальную прокладку обтюратор для фланцевого соединения выполняют с пазами, рассчитанными на прокладку с двух уплотнительных поверхностей. Поворотная заглушка, предназначенная для фланцевого соединения, которое имеет впадину, и выступ должна быть оснащена на одной из поверхностей для уплотнения впадину, на другой – выступ.
myfta.ru
|
1 «;}?>
|
aviashina.com
Заглушки поворотные, обтюраторы
Заглушки поворотные по АТК 26-18-5-93
Заглушки поворотные по Т-ММ-25-01-06 (Т-ММ-25-2000-06)
Заглушка с рукояткой по Т-ММ-25-01-06 (Т-ММ-25-2000-06)
Заглушки поворотные по ASME B16.48 (Figure-8 Blank)
Заглушки с рукояткой по ASME B16.48 (Paddle Blank)
Нестандартные заглушки поворотные
ЗАГЛУШКИ ПОВОРОТНЫЕ, ОБТЮРАТОРЫ
Наше предприятие «ЛТ-ГРУПП» производит и осуществляет продажу поворотных фланцевых заглушек, или обтюраторов. Они используются в качестве задвижек, а также при опрессовке трубопроводов в случаях, когда это технологически допустимо.
Сфера применения поворотных заглушек
Данная деталь служит для временной или постоянной остановки транспортируемых веществ. Она крепится между фланцами и обычно используется в следующих случаях:
Для обеспечения максимальной герметичности поворотные заглушки должны идеально подходить к фланцам, так что их делают в различном конструктивном исполнении. Подобные детали для оперативного перекрытия трубопровода в основном удобно использовать, если это требуется лишь периодически, так их установка занимает довольно много времени по сравнению с монтажом шарового крана или задвижки. Зато при нечастой смене режимов работы, это самый удобный, надежный и экономически выгодный вариант.
Как производятся поворотные заглушки
По конструктивному исполнению поворотные заглушки считаются довольно простыми, поэтому они доступны по сравнительно экономичной цене. На производстве они получаются посредством литья в формы или резкой из стального полотна. Первый вариант более экономичен, чем второй, так как в процессе изготовления практически нет отходов. Тем не менее, при литье существует вероятность появления в конструкции воздушных полостей, которые снижают степень надежности изделий и их рабочий ресурс.
Резка цельного металлического полотна отнимает больше времени. При этом изначально используется высокопрочная сталь (марки 20, 15ХМ, 10Г2, 12Х18Н10Т и др.), которая устойчива к внешним воздействиям и неблагоприятным условиям эксплуатации.
От чего зависит выбор поворотных заглушек
Конструктивно обтюраторы состоят из трех основных элементов:
- кольца;
- заглушки;
- соединяющей вставки.
Все три части обрабатываются для повышения их надежности и свариваются. В результате получаются изделия высокого качества с долгим сроком службы.
Через отверстие в кольце пропускается транспортируемое вещество, а сама заглушка – глухая. В зависимости от задач использования деталь монтируется между фланцами требуемой частью.
Исполнение заглушек бывает разным. В зависимости от выбранного варианта они могут быть рассчитаны на разные фланцы, температуру и условное давление. Например, для фланцев с уплотнительной поверхностью 1 нужна плоская заглушка.
Только при полном соответствии параметров фланцев и геометрии обтюратора возможно герметичное соединение. Допустимая температура использования заглушек зависит от применяемой в ее конструкции стали.
Заказывайте заглушки и другую трубопроводную арматуру от производителя
По Вашей заявке на предприятии «ЛТ-ГРУПП» можно изготовить комплектующие для герметичного фланцевого соединения с поворотной заглушкой:
Оформляйте заказ в режиме онлайн или по многоканальному телефону.
