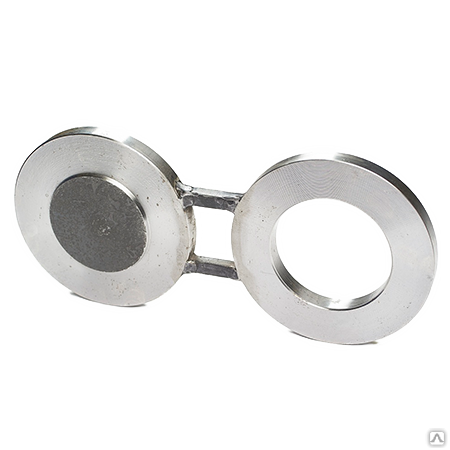

Поворотная заглушка – это деталь трубопровода, предназначенная для периодического перекрывания потока транспортируемой среды. Конструктивно данная заглушка состоит из двух элементов: сплошной диск и кольцо с отверстием для прохода среды. Между этими двумя элементами расположено отверстие для шпильки служащей в качестве поворотной оси.
АТК 26 -18-5-93:
- исполнение 1 — заглушки поворотные с соединительным выступом на условное давление от 1,6 до 4,0 МПа;
- исполнение 2 — заглушки поворотные выступ-впадина на условное давление от 4,0 до 10,0 МПа;
- исполнение 3 — заглушки поворотные под прокладку овального сечения на условное давление от 6,3 до 16,0 МПа.
ТММ-25-01-06:
- Исполнение 1 – Заглушки поворотные плоские на условное давление от 6 кгс/см2 до 25 кгс/см2
- Исполнение 2 – Заглушки поворотные выступ-впадина на условное давление от 6 кгс/см2 до 100 кгс/см2
- Исполнение 3 – Заглушки поворотные шип-паз на условное давление от 6 кгс/см2 до 100 кгс/см2
| Наименование продукции | Типоразмерный ряд | Нормативный документ | Применяемость |
| Поворотные заглушки | DN 50-1000 PN 1-250 кгс/см2 | АТК 26 -18-5-93 | В химической, нефтеперерабатывающей, нефтехимической, газовой, нефтяной и других смежных отраслях промышленности. |
| TMM-25-01-06 | |||
| *Исполнение, материал продукции в соответствии с запросом | |||
TMM-25-01-06
АТК 26 -18-5-93
Позвоните нам или отправьте заявку через форму обратной связи, чтобы связаться с менеджером
Телефон: +7 (8452) 444-111
Запрос со страницы: АО «Газаппарат» — Поворотные заглушки
URL страницы:
gazapparat.
ru/flantsevoe-proizvodstvo/povorotnye-zaglushki.html
IP адрес
Запрос стоимости продукции
Прикрепить опросный лист Поддерживаемые форматы файлов — jpg,jpeg,png,gif,pdf,doc,docx,txt,zip
Я согласен на обработку моих персональных данных
Политика конфиденциальностиЗаглушка поворотная | ПромГазЭнерго
Поворотные заглушки
Основное применение при котором используется заглушка поворотная это временное или постоянное перекрытие трубопровода при ремонте или восстановлении временно или на постоянной основе. Монтаж производится в место соединения фланцев участков трубопровода. При этом одна сторона изделия служит для перекрытия потока, а другая для открытия.
Поворотная заглушка фланцев применяется в различных сферах: нефтяной, газовой, химической и других. Государственных стандартов на её изготовление существует несколько в зависимости от материала изготовления, сферы применения, а так же метода производства.
На данный момент основных методов производства два:
- С применением плазменной или газовой резки. При этом цельный лист металла разрезается для получения заготовок, а далее из полученные элементы соединяются в готовое изделие путем сварки. Данный метод позволяет получить самые высокие эксплуатационные показатели, однако при этом является более дорогостоящим ввиду большого количества отходов металла;
- С применением литья. Заглушка атк получается путем отливания в форме необходимого объема с последующей обработкой на токарно-фрезировальных станках для устранения в полученных процессе отлива шероховатостей и припусков на сжатие металла. Данный процесс производства наименее затратен, т. к. отходы от финишной обработки в виде стружки минимальны, однако такая обработка неизбежно оказывает пагубное влияние на полученое изделие, делая его эксплуатационные характеристики хуже по сравнению с методом резки.
Поворотная заглушка трубопровод которой рассчитан на давление от 1,6МПа до 16МПа может иметь различный диаметр от 10мм до 120 см, а материал изготовления зависит от эксплуатируемой среды и температуры.
Технические характеристики
| Ду | Давление, МПа | Марка стали |
|---|---|---|
| 15 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 20 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 25 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 32 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 40 | 1,6 | Ст. 20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 50 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 65 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 80 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 100 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 150 | 1,6 | Ст. 20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 200 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 250 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 300 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 | ||
| 16.0 | ||
| 350 | 1,6 | Ст.20, 09Г2С, 15Х5М, 12Х18Н10Т |
| 2,5 | ||
| 4,0 | ||
| 6,3 | ||
| 10,0 |
