ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор это – конструкция, Π²ΠΈΠ΄Ρ‹ ΠΈ ΠΊΠ°ΠΊ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ?

Π‘ΠΎΠ΄Π΅Ρ€ΠΆΠ°Π½ΠΈΠ΅

конструкция, Π²ΠΈΠ΄Ρ‹ ΠΈ ΠΊΠ°ΠΊ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ?

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы относятся ΠΊ ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ значСния элСктричСского Ρ‚ΠΎΠΊΠ°. ΠŸΡ€ΠΈΡ‡Π΅ΠΌ ΠΈΡ… входящСС напряТСниС Π±ΡƒΠ΄Π΅Ρ‚ Π²Ρ‹ΡˆΠ΅, Ρ‡Π΅ΠΌ исходящСС. ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»Π΅Π½Π½Ρ‹Π΅ установки ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² линиях элСктропСрСдач ΠΈ Π±Ρ‹Ρ‚Ρƒ. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², особСнности ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π±ΡƒΠ΄ΡƒΡ‚ рассмотрСны Π΄Π°Π»Π΅Π΅.

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ

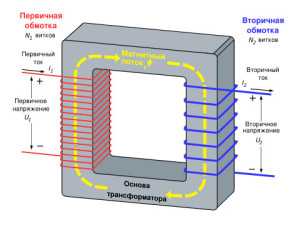

Π’ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ трансформаторов ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ физичСский Π·Π°ΠΊΠΎΠ½ элСктромагнитной ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ. Π‘Ρ‚Π°Π½Π΄Π°Ρ€Ρ‚Π½Ρ‹Π΅ устройства ΠΈΠΌΠ΅ΡŽΡ‚ сСрдСчник ΠΈ Π΄Π²Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ элСктричСской сСти. Π’ΠΎΠΊΡ€ΡƒΠ³ сСрдСчника ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄Π° гСнСрируСтся ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅. Π’ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ появляСтся элСктричСство с ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΌ напряТСния.

ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ опрСдСляСтся ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ количСства Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΎΠ±Π΅ΠΈΡ… ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°Ρ…. Π‘ΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ Π²ΠΈΡ‚ΠΊΠΎΠ², ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΡ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ, ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ характСристики Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния. Устройство трансформаторов позволяСт ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ Ρ‚Ρ€Π΅Π±ΡƒΠ΅ΠΌΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° для питания ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΈ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… элСктроприборов.

Врансформаторы напряТСния Π½Π΅ ΠΌΠ΅Π½ΡΡŽΡ‚ частоту Ρ‚ΠΎΠΊΠ°. Для этого ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌΡƒ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρƒ потрСбуСтся ΠΈΠΌΠ΅Ρ‚ΡŒ Π² конструкции Π²Ρ‹ΠΏΡ€ΡΠΌΠΈΡ‚Π΅Π»ΡŒ. Он Π±ΡƒΠ΄Π΅Ρ‚ ΠΌΠ΅Π½ΡΡ‚ΡŒ частоту Ρ‚ΠΎΠΊΠ° с ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Π΄ΠΎ постоянного значСния, ΠΈ Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚.

Π’ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторах сСгодня ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ ΠΏΠΎΠ»ΡƒΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ. Π˜Ρ… Ρ€Π°Π±ΠΎΡ‚Ρƒ дополняСт схСма ΠΈΠ½Ρ‚Π΅Π³Ρ€Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°. Π’ Ρ†Π΅ΠΏΡŒ Π²ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ кондСнсаторы, микросхСмы, ΠΏΡŒΠ΅Π·ΠΎΡΠ»Π΅ΠΌΠ΅Π½Ρ‚Ρ‹, рСзисторы ΠΈ Ρ‚. Π΄. Π’Π°ΠΊΠΎΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ трансформатор ΠΈΠΌΠ΅Π΅Ρ‚ нСбольшиС Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹, высокий ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ ΠšΠŸΠ”, ΠΌΠ°Π»Ρ‹ΠΉ вСс. Он Π½Π΅ ΡˆΡƒΠΌΠΈΡ‚, Π½Π΅ нагрСваСтся. Π’ трансформаторах прСдставлСнных Ρ‚ΠΈΠΏΠΎΠ² допускаСтся Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ исходящСго Ρ‚ΠΎΠΊΠ°. Устройство Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² схСму Π·Π°Ρ‰ΠΈΡ‚Ρƒ ΠΏΡ€ΠΎΡ‚ΠΈΠ² ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания. Π’Ρ€Π°Π΄ΠΈΡ†ΠΈΠΎΠ½Π½Ρ‹Π΅ конструкции Ρ‚Π°ΠΊΠΆΠ΅ ΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ спросом. ΠŸΠΎΠ΄ΠΎΠ±Π½Ρ‹Π΅ схСмы просты, Π½Π°Π΄Π΅ΠΆΠ½Ρ‹.

Π˜Π½Ρ‚Π΅Ρ€Π΅ΡΠ½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ: ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

НазначСниС

Врансформаторы ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… сфСрах чСловСчСской Π΄Π΅ΡΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ. Π‘ΠΈΠ»ΠΎΠ²Ρ‹Π΅ конструкции ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ΡΡ Π½Π° подстанциях Π½Π° ΠΏΡƒΡ‚ΠΈ слСдования Π»ΠΈΠ½ΠΈΠΉ элСктропСрСдач. ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»Π΅Π½Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΠΎΠ² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‚ ΠΏΡ€ΠΈ Ρ€Π°Π±ΠΎΡ‚Π΅ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ Ρ‚ΠΎΠΊΠ° Π² сСти ΠΎΡ‚ 380 Π΄ΠΎ 220 Π’. ΠŸΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΉ мощности Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ элСктроприборы. ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²Π»Π΅Π½Π½Π°Ρ установка называСтся ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹ΠΌ трансформатором пониТСния Ρ‚ΠΎΠΊΠ°.

К Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹ΠΌ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ разновидностям относят ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ Π½Π° Π±ΠΎΠ»Π΅Π΅ Π½ΠΈΠ·ΠΊΠΈΡ… мощностях. Они ΠΏΡ€ΠΈΠ½ΠΈΠΌΠ°ΡŽΡ‚ 220 Π’ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½Ρ‹ΠΉ ΠΊΠΎΠ½Ρ‚ΡƒΡ€, Π° Π²Ρ‹Π΄Π°ΡŽΡ‚ 42, 36, 12 Π’, учитывая трСбования потрСбитСля.

РасчСт характСристик оборудования

Врансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΎΡ‚Π½ΠΎΡΠΈΡ‚ΡŒΡΡ ΠΊ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ катСгориям, Ρ‡Ρ‚ΠΎ зависит ΠΎΡ‚ ряда ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ². Помимо конструкционных ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠΉ (Π½Π°Π»ΠΈΡ‡ΠΈΠ΅ ΠΏΡŒΠ΅Π·ΠΎΡΠ»Π΅ΠΌΠ΅Π½Ρ‚ΠΎΠ², кондСнсаторов ΠΈ Ρ‚. Π΄.) ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ отличаСтся ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ, Π½Π°Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ΠΌ, строСниСм. ΠžΠ±Ρ‰ΠΈΠΌ для Π½ΠΈΡ… являСтся коэффициСнт трансформации. Он всСгда Π±ΡƒΠ΄Π΅Ρ‚ мСньшС 1. НС сущСствуСт ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор с коэффициСнтом большС 1. Π’Π°ΠΊΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ относятся ΠΊ ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΡ… Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ².

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ΅ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΊΠΎΠ½Ρ‚ΡƒΡ€Π°Ρ…, производится расчСт. Π˜Π·Π²Π΅ΡΡ‚Π½ΠΎ, Ρ‡Ρ‚ΠΎ коэффициСнт трансформации, Ρ€Π°Π²Π΅Π½ 0,2. ΠŸΡ€ΠΈΠ±ΠΎΡ€ ΠΏΠΎΠ½ΠΈΠΆΠ°Π΅Ρ‚ напряТСниС Π² сСти. Π’ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ 120 Π²ΠΈΡ‚ΠΊΠΎΠ². ΠžΠΏΡ€Π΅Π΄Π΅Π»ΠΈΠΌ количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅:

Π’Πž = 120*0,2 = 24 Π²ΠΈΡ‚ΠΊΠ°.

Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡ коэффициСнт трансформации, опрСдСляСм Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС. Если Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ поступаСт Ρ‚ΠΎΠΊ 220 Π’, расчСт Π±ΡƒΠ΄Π΅Ρ‚ Ρ‚Π°ΠΊΠΈΠΌ:

НВ = 220*0,2 = 44 Π’.

Зная коэффициСнт трансформации, ΠΊΠ°ΠΊ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ оборудования, Π½Π΅ составит Ρ‚Ρ€ΡƒΠ΄Π°. Когда ΠΌΡ‹ Π²Ρ‹Π±ΠΈΡ€Π°Π΅ΠΌ ΠΏΡ€ΠΈΠ±ΠΎΡ€ для измСнСния ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² Ρ‚ΠΎΠΊΠ° Π² Ρ†Π΅ΠΏΠΈ, трСбуСтся ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ потрСбностСй стандартных ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ. ΠŸΡ€ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅ Π² сСти бытовая Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ° Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Ρ€Π°Π±ΠΎΡ‚Π°Ρ‚ΡŒ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ. Π§Ρ‚ΠΎΠ±Ρ‹ Π² трансформаторС Π½Π΅ Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π»ΠΎΡΡŒ слишком Π½ΠΈΠ·ΠΊΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ°, ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ коэффициСнт трансформации.

Разновидности

Когда ΠΏΠΎΡ‚Ρ€Π΅Π±Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠ³ΠΎ ΠΈΠ»ΠΈ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ оборудования Π² вопросС уровня напряТСния ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π°, Π½ΡƒΠΆΠ½ΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° Π²Ρ‹Π±ΠΎΡ€ разновидности Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚Π°. Π Π°Π·Π»ΠΈΡ‡Π°ΡŽΡ‚ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Π²ΠΈΠ΄Ρ‹:

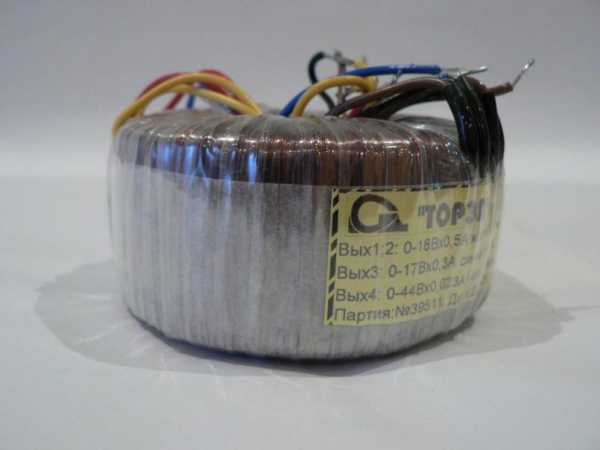

  1. Π’ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΉ. Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠ» Ρ„ΠΎΡ€ΠΌΡƒ Ρ‚ΠΎΡ€Π°. ΠŸΡ€ΠΈΠ±ΠΎΡ€ характСризуСтся ΠΌΠ°Π»Ρ‹ΠΌ вСсом, Π½Π΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌΠΈ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π°ΠΌΠΈ. Π¨ΠΈΡ€ΠΎΠΊΠΎ примСняСтся Π² радиоэлСктроникС.
  2. Π‘Ρ‚Π΅Ρ€ΠΆΠ½Π΅Π²Ρ‹ΠΉ. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ для оборудования высокой ΠΈΠ»ΠΈ срСднСй мощности. ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° конструкции ΠΎΡ‚Π»ΠΈΡ‡Π°Π΅Ρ‚ устройство сСрдСчника.
  3. Π‘Ρ€ΠΎΠ½Π΅Π²ΠΎΠΉ. ΠžΡ‚Π½ΠΎΡΡΡ‚ΡΡ ΠΊ ΠΊΠ°Ρ‚Π΅Π³ΠΎΡ€ΠΈΠΈ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… конструкций. ΠœΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄ ΠΊΠ°ΠΊ броня ΠΎΡ…Π²Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ ΠΊΠΎΠ½Ρ‚ΡƒΡ€Ρ‹.
  4. ΠœΠ½ΠΎΠ³ΠΎΠΎΠ±ΠΌΠΎΡ‚ΠΎΡ‡Π½Ρ‹ΠΉ. Π˜ΠΌΠ΅Π΅Ρ‚ Π΄Π²Π΅ ΠΈ Π±ΠΎΠ»Π΅Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ.
  5. Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΉ. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΠ΅Ρ‚ΡΡ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΠΉ сСти. ΠŸΡ€ΠΈΠ±ΠΎΡ€ ΠΏΡ€ΠΈΠ·Π²Π°Π½ ΠΏΠΎΠ½ΠΈΠΆΠ°Ρ‚ΡŒ напряТСниС с 380 Π’ Π΄ΠΎ ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌΠΎΠ³ΠΎ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΌ уровня. Π’ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… случаях примСняСтся Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… цСлях.
  6. ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ. ΠŸΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΊ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ сСти. Π­Ρ‚ΠΎ ΠΎΠ΄Π½Π° ΠΈΠ· Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ вострСбованных разновидностСй.

ΠœΠ½ΠΎΠ³ΠΎΠΎΠ±Ρ€Π°Π·ΠΈΠ΅ прСдставлСнных конструкций позволяСт ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ ΠΈΡ… Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… сфСрах Π΄Π΅ΡΡ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΠΈ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ°. Π‘Ρ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ оборудования зависит ΠΎΡ‚ мощности Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρ‹, слоТности конструкции, области примСнСния. ΠŸΡ€ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы 380/220 ΠΌΡ‹ ΡƒΠΆΠ΅ писали Π½Π° этой страницС.

Β

Π’ΠΈΠ΄Π΅ΠΎ: Π‘ΠΈΠ»ΠΎΠ²ΠΎΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор с нСсколькими Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹ΠΌΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ.

РаспространСнныС ΠΌΠΎΠ΄Π΅Π»ΠΈ

ΠŸΠΎΠΊΡƒΠΏΠ°Ρ‚Π΅Π»ΠΈ ΠΎΡ‚Π΄Π°ΡŽΡ‚ ΠΏΡ€Π΅Π΄ΠΏΠΎΡ‡Ρ‚Π΅Π½ΠΈΠ΅ Π² Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²Π΅ случаСв всСго нСскольким модСлям. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ Π°ΠΏΠΏΠ°Ρ€Π°Ρ‚ΡƒΡ€Ρƒ, потрСбуСтся Π·Π½Π°Ρ‚ΡŒ ΠΈΡ… ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΡƒ, Π΅Π΅ Ρ€Π°ΡΡˆΠΈΡ„Ρ€ΠΎΠ²ΠΊΡƒ. Π‘ΠΎΠ»ΡŒΡˆΠΈΠΌ спросом ΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ‚Π°ΠΊΠΈΠ΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ:

  1. Π’Π‘Π—Π˜. ВрСхфазная Ρ€Π°Π·Π½ΠΎΠ²ΠΈΠ΄Π½ΠΎΡΡ‚ΡŒ, внутрСнняя конструкция ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Π° ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ ΠΊΠΎΠΆΡƒΡ…ΠΎΠΌ.
  2. ОБМ. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² систСмах сигнализации, освСщСния. Π˜Ρ… ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ Π² ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ ящик. Π’Π½ΡƒΡ‚Ρ€ΡŒ корпуса Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΠΎΠΏΠ°Π΄Π°Ρ‚ΡŒ Π³Ρ€ΡΠ·ΡŒ, ΠΏΡ‹Π»ΡŒ, Π²Π»Π°Π³Π°. ΠœΠΎΠ½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ΡΡ Π½Π° Π΄ΠΈΠ½-Ρ€Π΅ΠΉΠΊΡƒ.

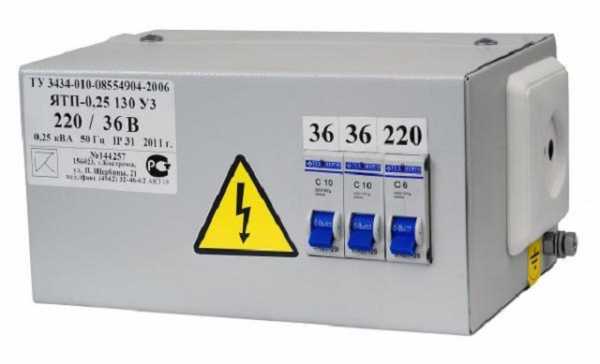

  3. Π’Π’ΠΏ, Π’Π‘-180, ЯВП ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… сСтях. ΠœΠΎΠ½Ρ‚ΠΈΡ€ΡƒΡŽΡ‚ΡΡ просто. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ для напряТСния нСвысокого уровня.
  4. ΠžΠ‘ΠžΠ’, ОБО. ΠžΠ±Π»Π°Π΄Π°Π΅Ρ‚ сухой систСмой охлаТдСния. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… сСтях.

Π˜Π½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡ ΠΎ разновидности ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΏΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π° Π² ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ΅. Она указываСтся Π½Π° корпусС трансформатора. ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° находится Π² ΠΎΡ‚ΠΊΡ€Ρ‹Ρ‚ΠΎΠΌ доступС для ΠΎΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°ΡŽΡ‰Π΅Π³ΠΎ пСрсонала.

Π˜Π½Ρ‚Π΅Ρ€Π΅ΡΠ½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ: Π‘Π΅Ρ‚Π΅Π²ΠΎΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ?

Π’Ρ‹Π±Ρ€Π°Ρ‚ΡŒ трансформаторноС устройство прСдставлСнного Ρ‚ΠΈΠΏΠ° ΠΌΠΎΠΆΠ΅Ρ‚ профСссионал. БущСствуСт нСсколько ΠΏΡ€Π°Π²ΠΈΠ» Π² ΠΏΡ€ΠΎΠ²Π΅Π΄Π΅Π½ΠΈΠΈ этого процСсса. Π’ ΠΏΠ΅Ρ€Π²ΡƒΡŽ ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ слСдуСт ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½Π° ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния. ΠžΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π±Ρ‹Ρ‚ΡŒ рассчитано Π½Π° ΠΏΡ€ΠΈΠ΅ΠΌ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ напряТСния.

Π—Π°Ρ‚Π΅ΠΌ Π½ΡƒΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ, ΠΊΠ°ΠΊΠΎΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ Ρ‚ΠΎΠΊΠ° трСбуСтся ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΡŽ. Π’ соотвСтствии с этой характСристикой Π²Ρ‹Π±ΠΈΡ€Π°ΡŽΡ‚ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ², ΠΏΠΎΠ΄Π²Π΅Π΄Π΅Π½Π½Ρ‹Ρ… ΠΊ трансформатору, Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ Π½Π΅ΠΌΠ½ΠΎΠ³ΠΎ Π½ΠΈΠΆΠ΅, Ρ‡Π΅ΠΌ Π΅Π³ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС.

ΠšΠ°Ρ‡Π΅ΡΡ‚Π²Π΅Π½Π½Ρ‹Π΅ издСлия Π²Ρ‹Π΄Π΅Ρ€ΠΆΠΈΠ²Π°ΡŽΡ‚ Π°Π²Π°Ρ€ΠΈΠΉΠ½Ρ‹Π΅ ситуации. Π’ Π½ΠΈΡ… прСдусмотрСна особая Π·Π°Ρ‰ΠΈΡ‚Π° ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания, пСрСнапряТСния, Ρ€Π΅Π·ΠΊΠΈΡ… скачков элСктричСства, ΠΏΠ΅Ρ€Π΅Π³Ρ€ΡƒΠ·ΠΎΠΊ. Π’ этом случаС систСма Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎ Π΄Π°ΠΆΠ΅ Π² нСблагоприятных условиях.

Установка ΠΈ эксплуатация

Π’Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΡŽΡŽ Ρ‡Π°ΡΡ‚ΡŒ прСдставлСнного Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π½ΡƒΠΆΠ½ΠΎ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΎΡ‚ нСблагоприятных Π²Π½Π΅ΡˆΠ½ΠΈΡ… воздСйствий. Π’ корпус Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Ρ‹ ΠΏΠΎΠΏΠ°Π΄Π°Ρ‚ΡŒ ΠΏΡ‹Π»ΡŒ, Π²Π»Π°Π³Π°, Π³Ρ€ΡΠ·ΡŒ ΠΈ ΠΏΡ€ΠΎΡ‡ΠΈΠ΅ посторонниС вСщСства. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ устанавливаСтся Π² Π·Π°Ρ‰ΠΈΡ‚Π½Ρ‹ΠΉ корпус, ΠΊΠΎΠΆΡƒΡ… ΠΈΠ»ΠΈ ящик. Π’ Π½Π΅Π³ΠΎ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ обСспСчСн Π»Π΅Π³ΠΊΠΈΠΉ доступ. ΠžΠ±ΡΠ»ΡƒΠΆΠΈΠ²Π°ΡŽΡ‰ΠΈΠΉ пСрсонал ΠΏΡ€ΠΈ нСобходимости быстро ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Ρ‚ осмотр систСмы Π² случаС нСобходимости.

ΠœΠΎΠ½Ρ‚Π°ΠΆ Π½ΡƒΠΆΠ½ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π²Π΅Ρ€ΠΎΡΡ‚Π½ΠΎΡΡ‚ΡŒ случайного соприкосновСния Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ° ΠΊ Π½Π΅ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠ°ΠΌ Ρ‚ΠΎΠΊΠ°. АгрСгат ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ зазСмлСнию ΠΏΡ€ΠΈ ΠΏΠΎΠΌΠΎΡ‰ΠΈ ΠΌΠ΅Π΄Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. Π‘Π΅Ρ‡Π΅Π½ΠΈΠ΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡΠΎΡΡ‚Π°Π²Π»ΡΡ‚ΡŒ ΠΎΡ‚ 2,5 ΠΌΠΌ ΠΈ Π±ΠΎΠ»Π΅Π΅.

ΠŸΠ΅Ρ€ΠΈΠΎΠ΄ΠΈΡ‡Π΅ΡΠΊΠΈ производится осмотр, обслуТиваниС ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ трансформаторов. НСисправности Π΄ΠΎΠ»ΠΆΠ½Ρ‹ воврСмя ΡƒΡΡ‚Ρ€Π°Π½ΡΡ‚ΡŒΡΡ.

Π˜Π½Ρ‚Π΅Ρ€Π΅ΡΠ½ΠΎΠ΅ Π²ΠΈΠ΄Π΅ΠΎ: Как Π½Π°ΠΌΠΎΡ‚Π°Ρ‚ΡŒ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ сСтСвой ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 220 Π½Π° 12 Π²ΠΎΠ»ΡŒΡ‚?

ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ мСста установки, условий эксплуатации ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°ΡŽΡ‚ трСбования производитСля. Π“ΠžΠ‘Π’ устанавливаСт климатичСскоС исполнСниС, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ Π΄ΠΎΠ»ΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒΡΡ ΠΏΡ€ΠΈ установкС.

РассмотрСв особСнности, ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΈ условия эксплуатации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов, ΠΌΠΎΠΆΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΎΠΏΡ‚ΠΈΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Ρ€Π°Π·Π½ΠΎΠ²ΠΈΠ΄Π½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ².

protransformatory.ru

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор — для Ρ‡Π΅Π³ΠΎ примСняСтся ΠΈ ΠΊΠ°ΠΊ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ Π½ΡƒΠΆΠ½Ρ‹ΠΉ трансформатор

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΏΡ€Π΅Π΄ΡΡ‚Π°Π²Π»ΡΡŽΡ‚ собой ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΡ‹, Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒ элСктричСского Ρ‚ΠΎΠΊΠ°. Π‘ΡƒΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰ΠΈΠΉ Ρ‚ΠΎΠΊ ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ большСй ΠΈΠ½Ρ‚Π΅Π½ΡΠΈΠ²Π½ΠΎΡΡ‚ΡŒΡŽ, Ρ‡Π΅ΠΌ выходящий. ИмСнно поэтому Π΄Π°Π½Π½Ρ‹Π΅ конструкции ΠΌΠΎΠΆΠ½ΠΎ Ρ‡Π°Ρ‰Π΅ всСго Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ Π² линиях элСктропСрСдач ΠΈ, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях. ΠŸΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС Ρ‚ΠΎΠΊΠ° Ρ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ Π΄Π°Π»Π΅Π΅.

ΠšΡ€Π°Ρ‚ΠΊΠΎΠ΅ содСрТимоС ΡΡ‚Π°Ρ‚ΡŒΠΈ:

Π₯арактСристики трансформатора

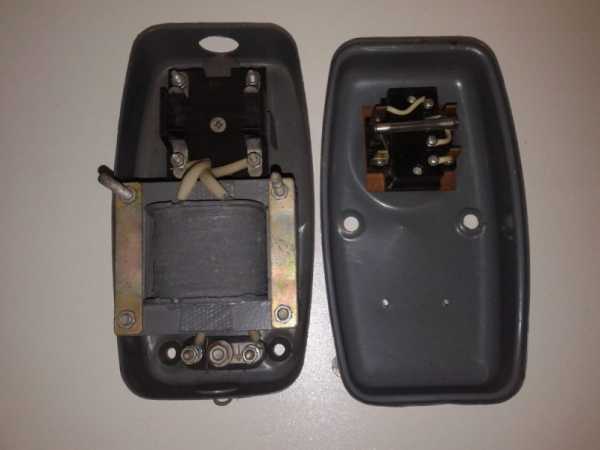

ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ ящика с трансформатором ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ самой Ρ€Π°Π·Π½ΠΎΠΎΠ±Ρ€Π°Π·Π½ΠΎΠΉ. Π“Π»Π°Π²Π½Ρ‹ΠΌ элСмСнтом ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ° являСтся Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ сСрдСчник, ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΠ±Ρ€Π°ΠΌΠ»Π΅Π½Ρ‹ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠΌ ΠΈΠ· ΠΌΠ΅Π΄ΠΈ. ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ Ρ‡Π°ΡΡ‚ΡŒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΊΠΎΠ½Ρ‚Ρ€ΠΎΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ напряТСниС Π² сСти, вторичная ΠΆΠ΅ занимаСтся снятиСм сниТСнного напряТСния.

Π‘Π΅Ρ€Π΄Π΅Ρ‡Π½ΠΈΠΊ ΠΈΠ·Π»ΡƒΡ‡Π°Π΅Ρ‚ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΉ Ρ‚ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ создаСт связь ΠΌΠ΅ΠΆΠ΄Ρƒ двумя ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‰ΠΈΠΌΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ. ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π½Π΅ связаны Π΄Ρ€ΡƒΠ³ с Π΄Ρ€ΡƒΠ³ΠΎΠΌ элСктричСским Ρ‚ΠΎΠΊΠΎΠΌ. К слову, ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ ΡΠ½ΠΈΠΆΠ°Ρ‚ΡŒ напряТСниС Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ благодаря Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΡŽ Π² количСствС Π·Π°Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ этими ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠΌΠΈ.

Π§Π°Ρ‰Π΅ всСго эти элСмСнты Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Ρ‹ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΌ корпусом, ΠΎΠ΄Π½Π°ΠΊΠΎ особСнности строСния ΠΈ разновидностСй Π΄ΠΎΠΏΡƒΡΠΊΠ°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Π²Π°Ρ€ΠΈΠ°Ρ†ΠΈΠΈ.

Π’ΠΈΠ΄Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов

  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΡΠ²Π»ΡΡŽΡ‚ΡΡ самыми популярными, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°ΡŽΡ‚ΡΡ ΠΊ ΠΎΠ΄Π½ΠΎΠΈΠΌΠ΅Π½Π½ΠΎΠΉ сСти.

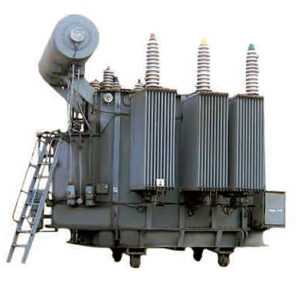

  • К Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΌ относятся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы 380 Π’, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΡΠ½ΠΈΠΆΠ°ΡŽΡ‚ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ напряТСния Π΄ΠΎ Π½ΡƒΠΆΠ½ΠΎΠ³ΠΎ уровня.

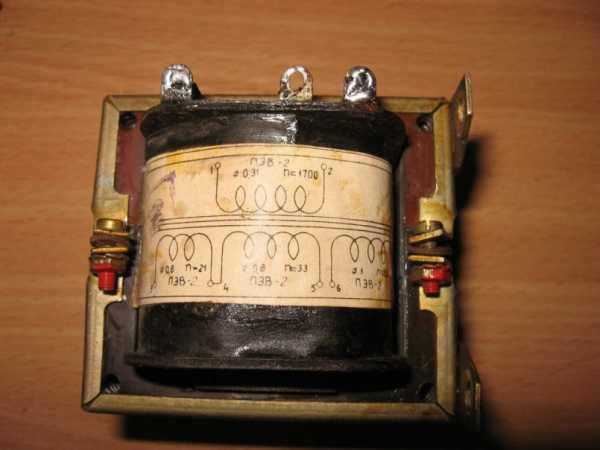

  • ΠœΠ½ΠΎΠ³ΠΎΠΎΠ±ΠΌΠΎΡ‚Ρ‡Π°Ρ‚Ρ‹ΠΉ Ρ‚ΠΈΠΏ содСрТит Π±ΠΎΠ»Π΅Π΅ Π΄Π²ΡƒΡ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.
  • Π‘Ρ€ΠΎΠ½Π΅Π²ΠΎΠΉ Ρ‚ΠΈΠΏΠ°ΠΆ Π½Π΅ отличаСтся большой ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒΡŽ. ΠžΠ±Ρ€Π°ΠΌΠ»Π΅Π½ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΈΠ²ΠΎΠ΄ΠΎΠΌ.
  • Π’ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹ΠΉ Ρ‚ΠΈΠΏΠ°ΠΆ являСтся ΠΈΠ·Π»ΡŽΠ±Π»Π΅Π½Π½Ρ‹ΠΌ для мастСров радиоэлСктроники. ЯвляСтся достаточно ΠΌΠΈΠ½ΠΈΠ°Ρ‚ΡŽΡ€Π½Ρ‹ΠΌ, Π½ΠΎ ΠΌΠΎΡ‰Π½Ρ‹ΠΌ.
  • Π‘Ρ‚Π΅Ρ€ΠΆΠ½Π΅Π²Ρ‹Π΅ трансформаторы Π½Π΅ ΠΎΡ‚Π»ΠΈΡ‡Π°ΡŽΡ‚ΡΡ Π²ΠΈΡ‚ΠΈΠ΅Π²Π°Ρ‚ΠΎΡΡ‚ΡŒΡŽ конструкций ΠΈ ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎ ΡΠΏΡ€Π°Π²Π»ΡΡŽΡ‚ΡΡ со срСдним ΠΈ высоким напряТСниСм.

Π€ΡƒΠ½ΠΊΡ†ΠΈΠΈ трансформаторов

Π˜Ρ‚Π°ΠΊ, Π·Π°Ρ‡Π΅ΠΌ ΠΆΠ΅ Π½ΡƒΠΆΠ½Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы? НачнСм с Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ ΠΎΡ‡Π΅Π½ΡŒ часто этот ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅Ρ‚ силу напряТСния Π² сСти Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… зданиях.

Π’Π°ΠΊ, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 220 Π’ нашСл ΡˆΠΈΡ€ΠΎΠΊΠΎΠ΅ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ ΠΈ домашнСм хозяйствС. ΠšΡ€ΠΎΠΌΠ΅ Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠ³ΠΎ значСния, Π΄Π°Π½Π½Ρ‹Π΅ конструкции ΡΠ½ΠΈΠΆΠ°ΡŽΡ‚ напряТСниС Π² линиях элСктропСрСдач ΠΈ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΡŽΡ‚ Ρ€Π°Π±ΠΎΡ‚Ρƒ Ρ‚ΠΎΠΊΠ°.

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ ΠΈΡ… свойства

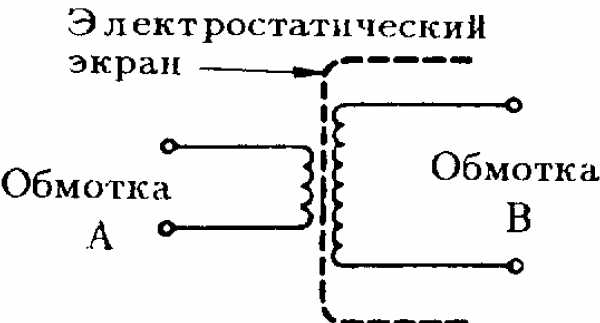

ΠœΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ ΡΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ, ΠΎΠ³Ρ€Π°Π½ΠΈΡ‡ΠΈΠ²Π°ΡŽΡ‰ΠΈΠ΅ поступлСниС Ρ‚ΠΎΠΊΠ° ΠΈ Π΅Π³ΠΎ Π΄Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ двумя элСмСнтами. ΠšΠ°Ρ‚ΡƒΡˆΠΊΠΈ ΠΎΠ±ΠΌΠΎΡ‚Π°Π½Ρ‹ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ, ΠΎΠ±ΠΌΠΎΡ‚Π°Π½Π½Ρ‹ΠΌΠΈ слоями Π±ΡƒΠΌΠ°Π³ΠΈ. ΠŸΡ€ΠΎΠ²ΠΎΠ΄ΡΡ‰ΠΈΠ΅ части ΠΌΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΊΡ€ΡƒΠ³Π»ΡƒΡŽ ΠΈΠ»ΠΈ ΠΏΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½ΡƒΡŽ Ρ„ΠΎΡ€ΠΌΡƒ. ΠœΠΎΠ³ΡƒΡ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ дисковый ΠΈΠ»ΠΈ стСрТнСвой Ρ‚ΠΈΠΏ обматывания.

Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор?

БущСствуСт масса разновидностСй ΠΈ Ρ‚ΠΈΠΏΠ°ΠΆΠ΅ΠΉ трансформаторов, ΠΎΠ΄Π½Π°ΠΊΠΎ ΠΏΡ€ΠΈ ΠΈΡ… Π²Ρ‹Π±ΠΎΡ€Π΅ слСдуСт ΠΎΡ‚Π΄Π°Π²Π°Ρ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅ Π½ΠΈΠΆΠ΅ ΡƒΠΊΠ°Π·Π°Π½Π½Ρ‹ΠΌ характСристикам:

  • ΠŸΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ входящСго напряТСния, ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΡ€ΠΎΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²Π°Π½ Π½Π° корпусС издСлия. Для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Ρ†Π΅Π»Π΅ΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ трансформатор 220 Π’.
  • ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π½Π° корпусС устройства Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΡΠ²ΠΈΠ΄Π΅Ρ‚Π΅Π»ΡŒΡΡ‚Π²ΠΎΠ²Π°Ρ‚ΡŒ ΠΎ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π΅ выходящСй энСргии. Для Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½Π΅Π΅ с особСнностями корпуса ΠΈ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠΈ, Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΎΠ·Π½Π°ΠΊΠΎΠΌΠΈΡ‚ΡŒΡΡ с Ρ„ΠΎΡ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π½Π° просторах Π‘Π΅Ρ‚ΠΈ.
  • Π‘Π΄Π΅Π»Π°ΠΉΡ‚Π΅ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ расчСты для ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠ³ΠΎ ΠΏΠΎΠ΄Π±ΠΎΡ€Π° характСристик мощности. Π‘Π»ΠΎΠΆΠΈΡ‚Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ энСргии всСх устройств, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Ρ‹ ΠΊ устройству ΠΈ ΠΏΡ€ΠΈΠ±Π°Π²ΡŒΡ‚Π΅ Π΅Ρ‰Π΅ 20%.

ΠŸΠ»ΡŽΡΡ‹ ΠΈ минусы трансформаторов

Данная Ρ‚Π΅Ρ…Π½ΠΈΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ свои прСимущСства ΠΈ нСдостатки. ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡ΠΈΡ‚Ρ‹Π²Π°Ρ‚ΡŒ всС Π½ΡŽΠ°Π½ΡΡ‹. НачнСм с плюсов:

  • Π‘Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ° Π΄ΠΎΠΌΠ° ΠΈ Π² условиях ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ гарантируСтся Π΄Π°Π½Π½Ρ‹ΠΌ ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ сниТаСт ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ интСнсивности элСктричСского Ρ‚ΠΎΠΊΠ° Π΄ΠΎ 12 Π’, Ρ‚Π΅ΠΌ самым гарантируя сохранСниС ΠΆΠΈΠ·Π½ΠΈ ΠΈ Π·Π΄ΠΎΡ€ΠΎΠ²ΡŒΡ.
  • ВходящСС напряТСниС ΠΈΠΌΠ΅Π΅Ρ‚ Π½Π΅ слишком большоС Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ выходящий Ρ‚ΠΎΠΊ ΠΈΠΌΠ΅Π΅Ρ‚ ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½Ρ‹Π΅ характСристики.
  • ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΌΠΈΠ½ΠΈΠ°Ρ‚ΡŽΡ€Π½ΠΎΡΡ‚ΡŒ ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ.
  • ΠŸΡ€ΠΎΡΡ‚ΠΎΡ‚Π° Π² ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Ρ‰Π΅Π½ΠΈΠΈ ΠΈ установкС.
  • Π‘Π»Π°Π±Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π² корпуса.
  • Аккуратная рСгуляция напряТСния.

ΠŸΠ΅Ρ€Π΅ΠΉΠ΄Π΅ΠΌ ΠΊ слабым сторонам ΠΌΠ΅Ρ…Π°Π½ΠΈΠ·ΠΌΠ°:

  • НС слишком Π΄ΠΎΠ»Π³ΠΎΠ΅ врСмя слуТСния.
  • Высокая ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ.
  • НСдостаточная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.

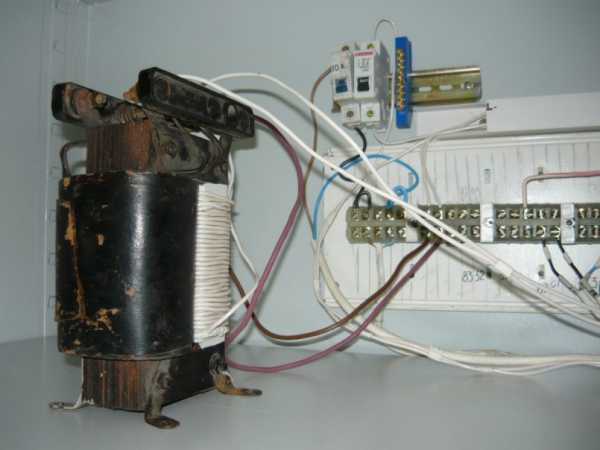

Как ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π’Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΠΈΠ΅ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‰ΠΈΠ΅ трансформатора Π΄ΠΎΠ»ΠΆΠ½Ρ‹ Π½Π°Π΄Π΅ΠΆΠ½ΠΎ Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒΡΡ ΠΎΡ‚ агрСссивных условий внСшнСй срСды, поэтому ΠΈΡ… Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΏΡ€ΡΡ‚Π°Ρ‚ΡŒ Π² ΡˆΠΊΠ°Ρ„Ρ‡ΠΈΠΊ ΠΈΠ»ΠΈ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ.

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ условиСм являСтся простота доступа ΠΊ «внутрСнностям» ΠΊΠΎΡ€ΠΎΠ±ΠΊΠΈ. Π‘ ΠΏΠΎΠΌΠΎΡ‰ΡŒΡŽ ΠΌΠ΅Π΄Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΊΠΈ Π·Π°Π·Π΅ΠΌΠ»ΠΈΡ‚Π΅ ΠΊΠΎΡ€ΠΎΠ±ΠΊΡƒ, сСчСниС ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π΄ΠΎΠ»ΠΆΠ½ΠΎ Π΄ΠΎΡΡ‚ΠΈΠ³Π°Ρ‚ΡŒ Π±ΠΎΠ»Π΅Π΅ Ρ‚Ρ€Π΅Ρ… ΠΌΠΈΠ»Π»ΠΈΠΌΠ΅Ρ‚Ρ€ΠΎΠ².

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΎΡ„ΠΎΡ€ΠΌΠΈΡ‚Π΅ Π΅Π΅ Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΈΡΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ соприкосновСния с ΠΎΠ³ΠΎΠ»Π΅Π½Π½Ρ‹ΠΌΠΈ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ!

НС Π·Π°Π±Ρ‹Π²Π°ΠΉΡ‚Π΅ врСмя ΠΎΡ‚ Π²Ρ€Π΅ΠΌΠ΅Π½ΠΈ ΠΏΡ€ΠΎΠ²Π΅Ρ€ΡΡ‚ΡŒ ΡΡ„Ρ„Π΅ΠΊΡ‚ΠΈΠ²Π½ΠΎΡΡ‚ΡŒ ΠΈ ΠΈΡΠΏΡ€Π°Π²Π½ΠΎΡΡ‚ΡŒ трансформатора ΠΈ Π² ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΌ порядкС ΠΎΠ±Ρ€Π°Ρ‰Π°ΠΉΡ‚Π΅ΡΡŒ ΠΊ мастСрам ΠΏΡ€ΠΈ ΠΎΠ±Π½Π°Ρ€ΡƒΠΆΠ΅Π½ΠΈΠΈ нСисправности.

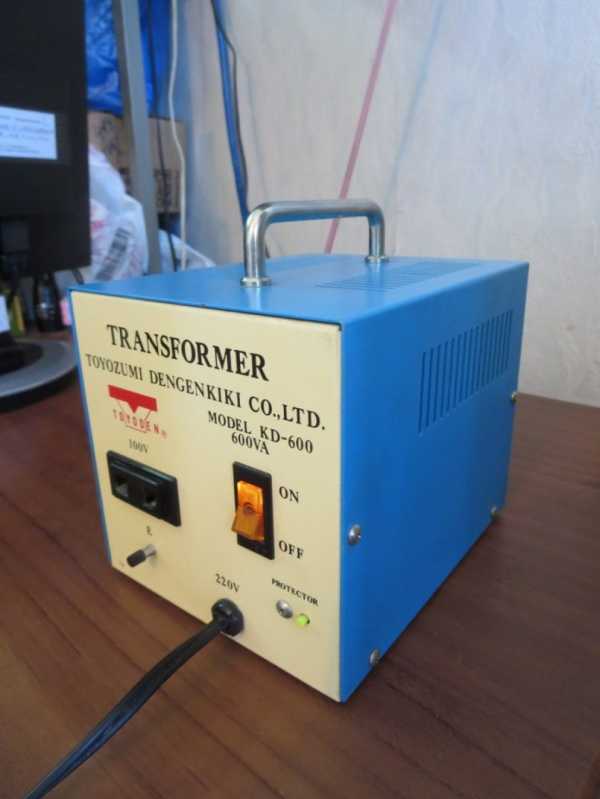

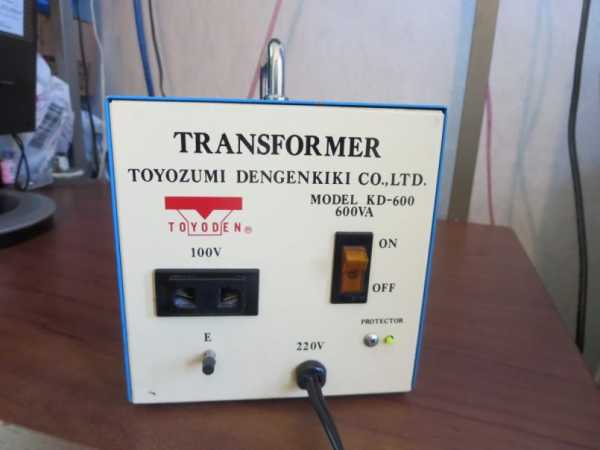

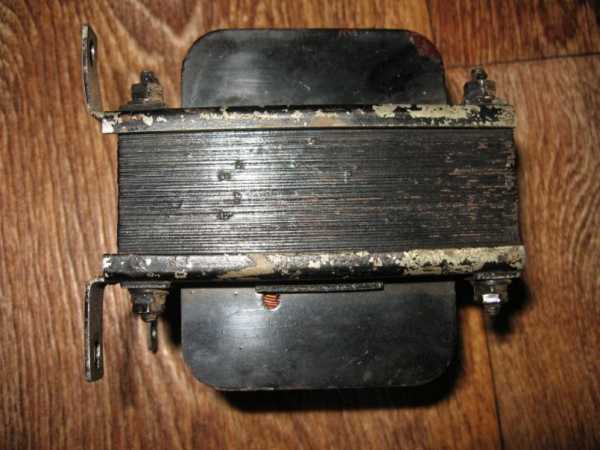

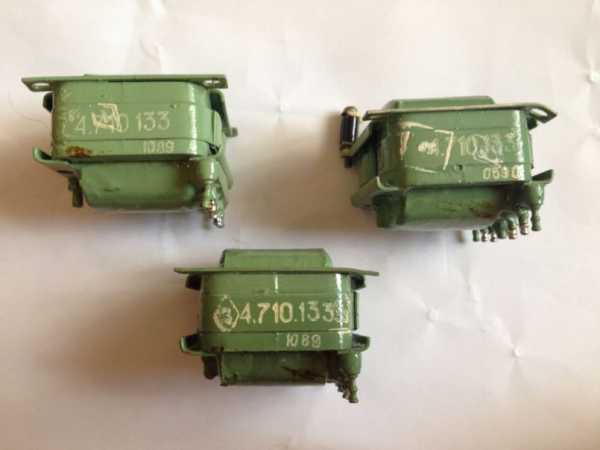

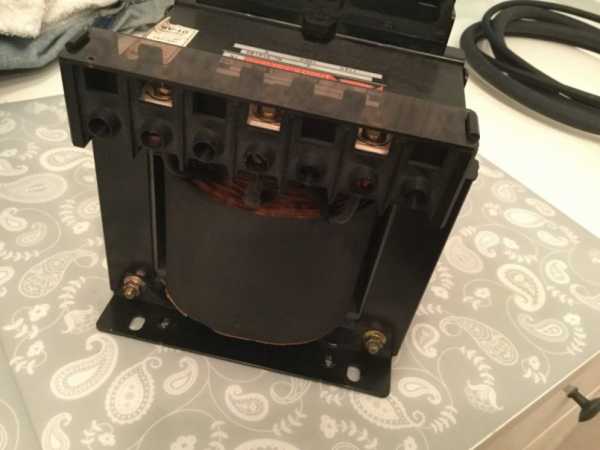

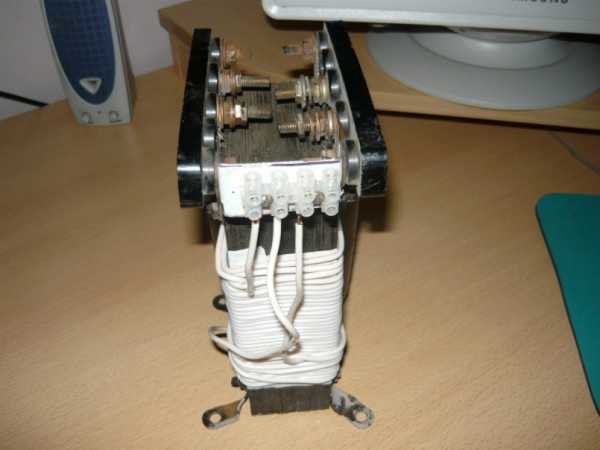

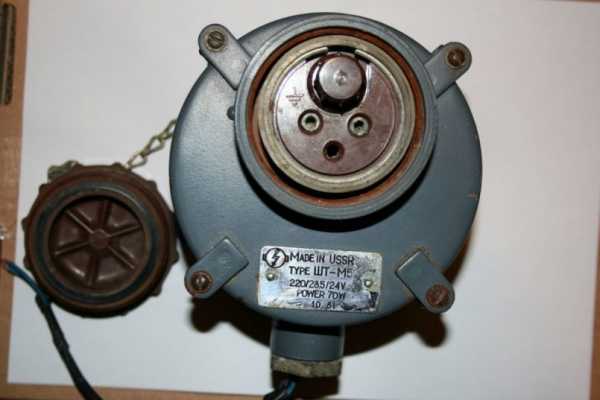

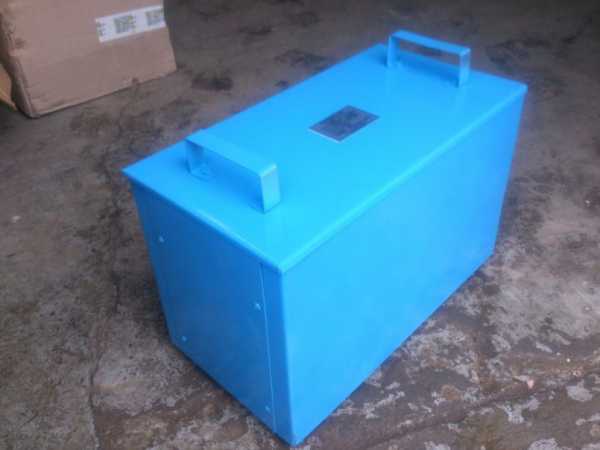

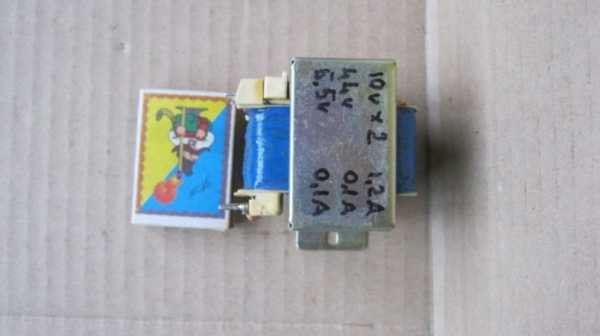

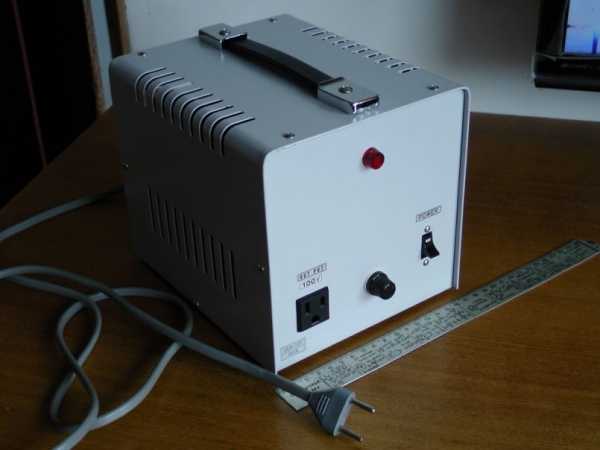

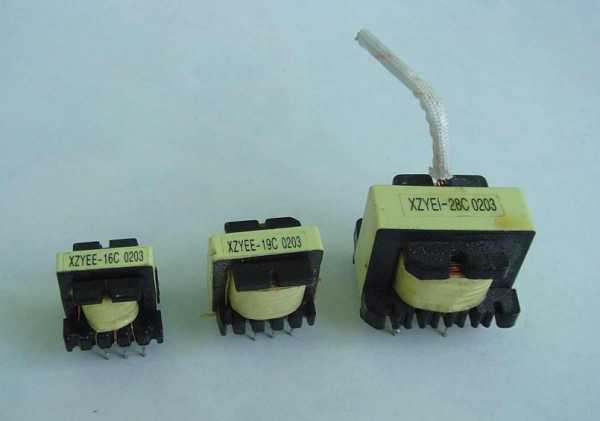

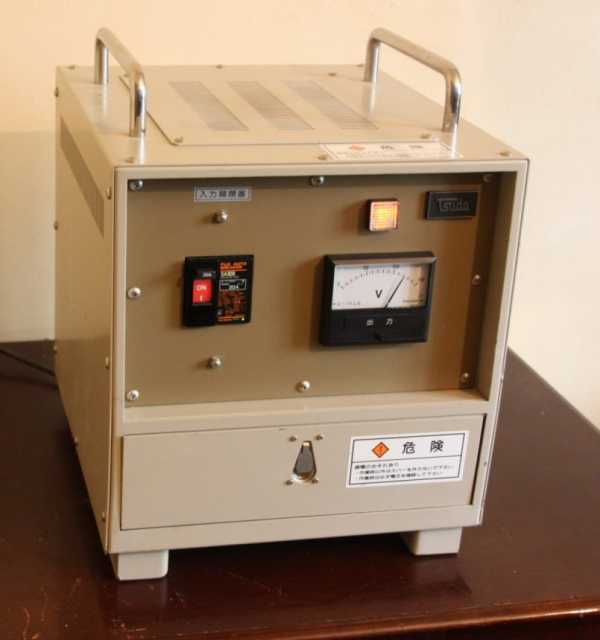

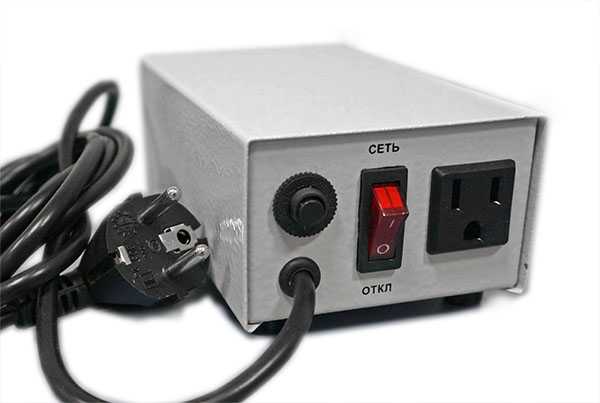

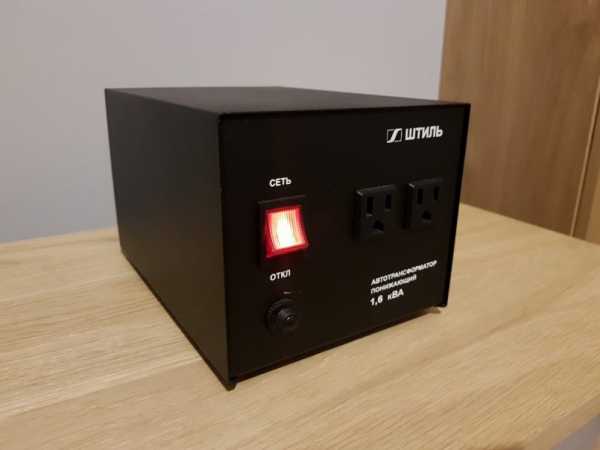

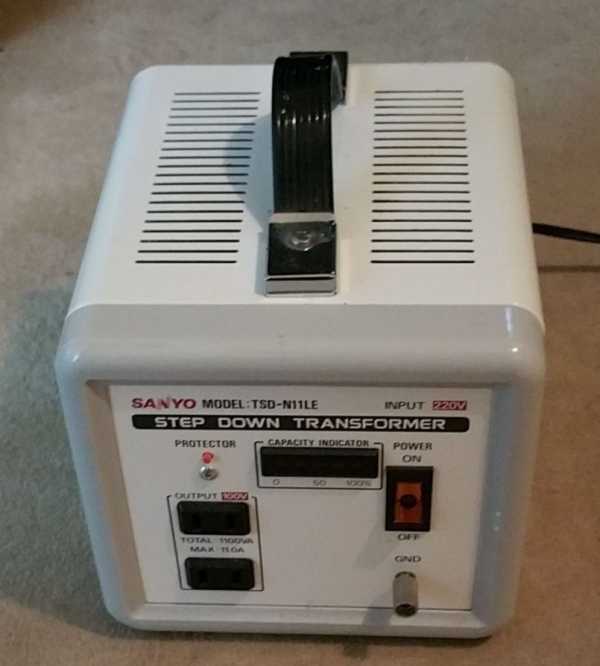

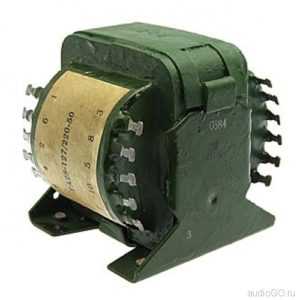

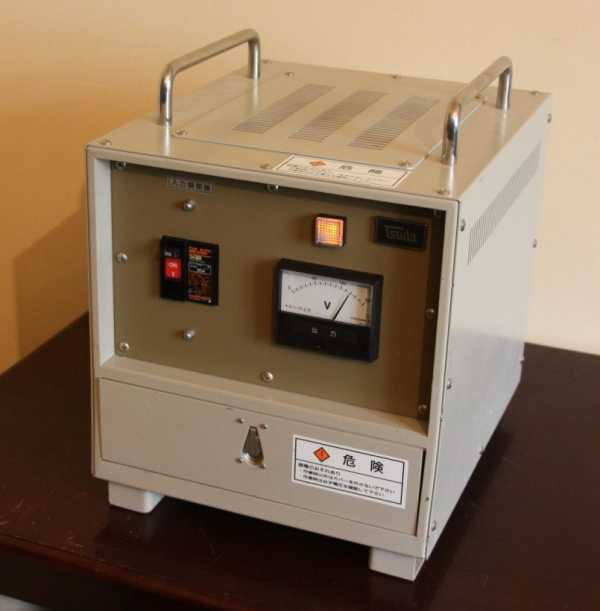

Π€ΠΎΡ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора




Π’Π°ΠΌ ΠΏΠΎΠ½Ρ€Π°Π²ΠΈΠ»Π°ΡΡŒ ΡΡ‚Π°Ρ‚ΡŒΡ? ΠŸΠΎΠ΄Π΅Π»ΠΈΡ‚Π΅ΡΡŒ πŸ˜‰ Β

electrikexpert.ru

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор, схСма, ΠΊΠ°ΠΊ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚, для Ρ‡Π΅Π³ΠΎ Π½ΡƒΠΆΠ΅Π½

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор β€” это ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ трансформатор ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΏΠΎ Ρ‚Π΅ΠΌ ΠΆΠ΅ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ°ΠΌ ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π½ΡƒΠΆΠ΅Π½ для прСобразования ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния с большого значСния Π² мСньшСС. Π’ΠΎ Π΅ΡΡ‚ΡŒ Ссли ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠΌΡƒ устройству Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ напряТСниС 12 Π’ΠΎΠ»ΡŒΡ‚, Π° с Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΠΈ подаСтся стандартно 220 Π’ΠΎΠ»ΡŒΡ‚, Π½ΡƒΠΆΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Ρ‚Π°ΠΊ ΠΆΠ΅ Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… отраслях энСргСтики, элСктротСхники.

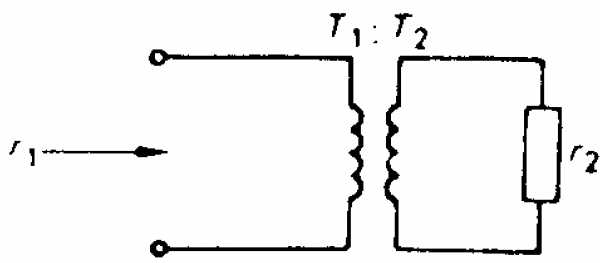

схСма ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора с 220 Π’ Π½Π° 12 Π’

ВН Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΏΠ°Ρ€Π°Π»Π»Π΅Π»ΡŒΠ½ΠΎ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ΅. Π•Π³ΠΎ Π·Π°Π΄Π°Ρ‡Π° состоит Π² ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠΈ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния с Π·Π°Π΄Π°Π½Π½Ρ‹ΠΌ коэффициСнтом.

Как ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΠΈΡ‚ΡŒ этот коэффициСнт?

Π’ ΠΏΡ€ΠΎΡΡ‚Π΅ΠΉΡˆΠ΅ΠΌ случаС ΠΎΠ½ числСнно Ρ€Π°Π²Π΅Π½ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡŽ количСства Π²ΠΈΡ‚ΠΊΠΎΠ² Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ….

Говорят ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΌ трансформаторС, ΠΊΠΎΠ³Π΄Π° количСство Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ (сСтСвой) ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ мСньшС, Ρ‡Π΅ΠΌ Ρƒ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ. Π’ΠΎΠ³Π΄Π° Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ напряТСниС Ρ‚Π°ΠΊΠΆΠ΅ Π±ΡƒΠ΄Π΅Ρ‚ мСньшС. Π£ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰Π΅Π³ΠΎ, Π½Π°ΠΎΠ±ΠΎΡ€ΠΎΡ‚, количСство Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ (Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½ΠΎΠΉ) ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ прСвосходит количСство ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ.

ΠžΠ±Ρ€Π°Ρ‚ΠΈΡ‚Π΅ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅!

Π’ Π±ΠΎΠ»Π΅Π΅ ΠΎΠ±Ρ‰Π΅ΠΌ случаС устройство ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ Π½Π΅ Π΄Π²Π΅, Π° Π±ΠΎΠ»Π΅Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. Для ΠΊΠ°ΠΆΠ΄ΠΎΠΉ ΠΈΠ· ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π±ΡƒΠ΄Π΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒΡΡ свой коэффициСнт трансформации, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ Ρ‡Π°ΡΡ‚ΡŒ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌΠΈ, Π° Ρ‡Π°ΡΡ‚ΡŒ β€“ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌΠΈ.

Π›ΡŽΠ±ΠΎΠΉ трансформатор напряТСния ΠΎΠ±Ρ€Π°Ρ‚ΠΈΠΌ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ, ΠΏΠΎΠ΄Π°Π² Π½Π° Π»ΡŽΠ±ΡƒΡŽ ΠΈΠ· Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ напряТСниС, ΠΏΠΎΠ»ΡƒΡ‡ΠΈΠΌ Π΅Π³ΠΎ ΠΈ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, с Ρ‚Π΅ΠΌ ΠΆΠ΅ коэффициСнтом прСобразования (трансформации).

ΠžΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ коэффициСнта трансформации производится ΠΏΠΎ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π΅: N=U1/U2.

Как ΡƒΠΆΠ΅ Π³ΠΎΠ²ΠΎΡ€ΠΈΠ»ΠΎΡΡŒ, коэффициСнт трансформации опрСдСляСтся ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ количСства Π²ΠΈΡ‚ΠΊΠΎΠ². Π­Ρ‚ΠΎ справСдливо Ρ‚ΠΎΠ»ΡŒΠΊΠΎ для Ρ€Π΅ΠΆΠΈΠΌΠΎΠ² холостого Ρ…ΠΎΠ΄Π°, ΠΊΠΎΠ³Π΄Π° сопротивлСния ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠ² ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π½Π΅ вносят ΠΏΠΎΡ‚Π΅Ρ€ΡŒ. Π’ΠΎΠΊ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°Π΅Ρ‚ Π² ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…, создаСт Π½Π° ΠΈΡ… сопротивлСнии ΠΏΠ°Π΄Π΅Π½ΠΈΠ΅ напряТСния, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ вычитаСтся ΠΈΠ· Π­Π”Π‘ Π½Π΅Π½Π°Π³Ρ€ΡƒΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ прСобразоватСля. Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΏΡ€ΠΈ ΡƒΠ²Π΅Π»ΠΈΡ‡Π΅Π½ΠΈΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ коэффициСнт трансформации ΠΏΠ°Π΄Π°Π΅Ρ‚. Аналогичная ситуация Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ для ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ, Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π½Ρ‹Ρ… ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°ΠΌΠΈ Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠ³ΠΎ сСчСния.

НапримСр.

ИмССм ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор с коэффициСнтом трансформации, Ρ€Π°Π²Π½Ρ‹ΠΌ 10, Π½Π° Π΄Π²ΡƒΡ… Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Ρ…, Π½ΠΎ ΠΎΠ΄Π½Π° ΠΈΠ· ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… Π²Ρ‹ΠΏΠΎΠ»Π½Π΅Π½Π° ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΎΠΌ, сСчСниСм Π² Π΄Π²Π° Ρ€Π°Π·Π° мСньшС. ΠŸΡ€ΠΈ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²Ρ‹Ρ… Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠ°Ρ… напряТСниС Π½Π° Ρ‚ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Π³Π΄Π΅ использовался Π±ΠΎΠ»Π΅Π΅ Ρ‚ΠΎΠ½ΠΊΠΈΠΉ ΠΏΡ€ΠΎΠ²ΠΎΠ΄, Π±ΡƒΠ΄Π΅Ρ‚ Π½ΠΈΠΆΠ΅ Π½Π° Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρƒ падСния напряТСния Π½Π° сопротивлСнии ΠΎΠ±ΠΌΠΎΡ‚ΠΎΡ‡Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°.

Π‘ΡƒΡ‰Π΅ΡΡ‚Π²ΡƒΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ Ρ‚ΠΈΠΏΡ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов. Они ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΎΠ΄Π½ΠΎ-, Π΄Π²ΡƒΡ…- ΠΈΠ»ΠΈ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹ΠΌΠΈ, Ρ‡Ρ‚ΠΎ позволяСт ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΡ… Π² Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… областях энСргСтики. ΠšΠΎΠ½ΡΡ‚Ρ€ΡƒΠΊΡ†ΠΈΡ этих устройств Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя Π΄Π²Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ ΡˆΠΈΡ…Ρ‚ΠΎΠ²Π°Π½Π½Ρ‹ΠΉ сСрдСчник, для изготовлСния ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ элСктротСхничСская ΡΡ‚Π°Π»ΡŒ.Β

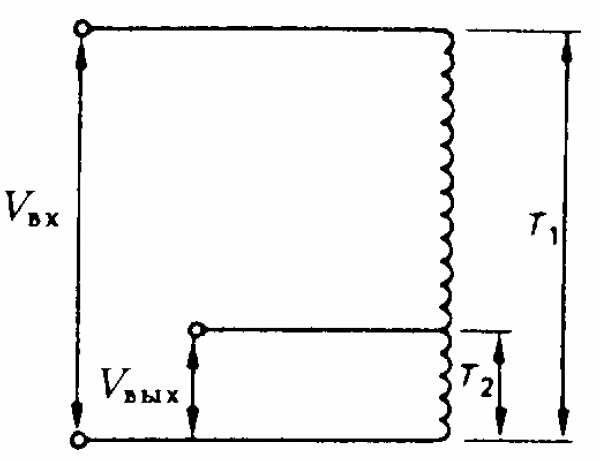

Π£ трансформатора ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈ ΠΎΠ΄Π½Π° ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°. Π’ Ρ‚Π°ΠΊΠΎΠΌ случаС ΠΎΠ½ называСтся автотрансформатором. ΠžΠ±ΠΌΠΎΡ‚ΠΊΠ° Π² Ρ‚Π°ΠΊΠΎΠΌ случаС ΠΈΠΌΠ΅Π΅Ρ‚ ΠΊΠ°ΠΊ ΠΌΠΈΠ½ΠΈΠΌΡƒΠΌ Ρ‚Ρ€ΠΈ Π²Ρ‹Π²ΠΎΠ΄Π°. К ΠΎΠ΄Π½ΠΎΠΉ ΠΈΠ· ΠΏΠ°Ρ€Ρ‹ Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС. Π’Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС снимаСтся с ΠΎΠ΄Π½ΠΎΠ³ΠΎ ΠΈΠ· Π²Ρ…ΠΎΠ΄Π½Ρ‹Ρ… ΠΈ ΠΎΡΡ‚Π°Π²ΡˆΠ΅Π³ΠΎΡΡ свободным. Автотрансформатор Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ.

автотрансформатор

Π’ Ρ‡Π΅ΠΌ Ρ€Π°Π·Π»ΠΈΡ‡ΠΈΠ΅ ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором

ΠŸΡ€ΠΈ Π½Π°Π»ΠΈΡ‡ΠΈΠΈ ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ³ΠΎ количСства элСктроприборов ΠΈ элСктроники Π½Π΅Ρ€Π΅Π΄ΠΊΠΎ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒ использования элСктричСского трансформатора.

Π­Ρ‚ΠΎ элСктромагнитноС устройство позволяСт ΠΈΠ·ΠΌΠ΅Π½ΠΈΡ‚ΡŒ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Ρ‚ΠΎΠΊΠ° благодаря явлСнию самоиндукции. ΠšΠΎΡ€Π΅Π½ΡŒ «трансформ», собствСнно, ΠΈ ΠΎΠ·Π½Π°Ρ‡Π°Π΅Ρ‚ Β«ΠΈΠ·ΠΌΠ΅Π½Π΅Π½ΠΈΠ΅Β».

ИспользованиС трансформаторов Π² Π±Ρ‹Ρ‚Ρƒ ΠΈ Π² производствС связано с особСнностями оборудования. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ это устройства иностранного производства, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΎΠΈΠ·Π²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π² Азии ΠΈ АмСрикС, Π³Π΄Π΅ стандартная ΡΠ»Π΅ΠΊΡ‚Ρ€ΠΎΡΠ΅Ρ‚ΡŒ Π²Ρ‹Π΄Π°Π΅Ρ‚ ΠΎΡ‚Π»ΠΈΡ‡Π½Ρ‹Π΅ ΠΎΡ‚ российских стандартов значСния Ρ‚ΠΎΠΊΠ°. Врансформатор позволяСт Π·Π°Ρ‰ΠΈΡ‚ΠΈΡ‚ΡŒ элСктрооборудования ΠΎΡ‚ Π²Ρ‹Ρ…ΠΎΠ΄Π° ΠΈΠ· строя ΠΈΠ»ΠΈ просто ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΠ΅ ΠΏΠΈΡ‚Π°Π½ΠΈΠ΅ для Π΅Π³ΠΎ эффСктивной Ρ€Π°Π±ΠΎΡ‚Ρ‹.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌΠΈ Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ΡΡ трансформаторы, ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΡƒΡŽΡ‰ΠΈΠ΅ Ρ‚ΠΎΠΊ с Π±ΠΎΠ»ΡŒΡˆΠΈΡ… Π·Π½Π°Ρ‡Π΅Π½ΠΈΠΉ Π½Π° мСньшиС – Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, с 220 Π΄ΠΎ 110 Π’.

ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΌΠΈ трансформаторами Π½Π°Π·Ρ‹Π²Π°ΡŽΡ‚ устройства с ΠΎΠ±Ρ€Π°Ρ‚Π½Ρ‹ΠΌ эффСктом: ΠΏΡ€ΠΎΡ‚Π΅ΠΊΠ°ΡŽΡ‰ΠΈΠΉ ΠΏΠΎ Π½ΠΈΠΌ Ρ‚ΠΎΠΊ Π·Π° счСт ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ Π² ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°Ρ… измСняСтся с ΠΌΠ΅Π½ΡŒΡˆΠΈΡ… Π½Π° большиС значСния. НапримСр, ΠΏΠΎΠ²Ρ‹ΡΠΈΡ‚ΡŒ напряТСниС с 35 ΠΊΠ’ΠΎΠ»ΡŒΡ‚ Π½Π° 110 ΠΊΠ’ для ΠΏΠ΅Ρ€Π΅Π΄Π°Ρ‡ΠΈ элСктроэнСргии Π½Π° большиС расстояния.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, становится понятно, ΠΊΠ°ΠΊΠΎΠΉ трансформатор Π½ΡƒΠΆΠ½ΠΎ Π²Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ для Ρ‚Π΅Ρ… ΠΈΠ»ΠΈ ΠΈΠ½Ρ‹Ρ… Ρ†Π΅Π»Π΅ΠΉ. ΠžΡ‚Π΄Π΅Π»ΡŒΠ½ΠΎ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ, Π² ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Ρ… доступна функция быстрого ΠΏΠ΅Ρ€Π΅ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡ с ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΡ Π½Π° ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΆΠ°. Π£Π½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹Π΅ Ρ‚Ρ€Π°Π½ΡΡ„ΠΎΡ€ΠΌΠΈΡ€ΡƒΡŽΡ‰ΠΈΠ΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ нСсколько Π΄ΠΎΡ€ΠΎΠΆΠ΅ ΠΏΠΎ Ρ†Π΅Π½Π΅, Π½ΠΎ ΠΈ ΡƒΠ΄ΠΎΠ±Π½Π΅Π΅.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформаторы часто ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅ трансформаторы для снабТСния элСктроэнСргиСй ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ прСдприятия ΠΈ ΠΆΠΈΠ»Ρ‹Π΅ Π΄ΠΎΠΌΠ°.

Π’ΠΈΠ΄Π΅ΠΎ: ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов зависит ΠΎΡ‚ Π΅Π³ΠΎ свойств

ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌΠΈ свойствами ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов ΡΠ²Π»ΡΡŽΡ‚ΡΡ:

  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
  • НапряТСниС Π²Ρ‹Ρ…ΠΎΠ΄Π°.
  • Частота.
  • Π“Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹.
  • Масса.

Частота Ρ‚ΠΎΠΊΠ° для Ρ€Π°Π·Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ трансформаторов Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΉ, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΡ… пСрСчислСнных характСристик. Π“Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ масса Π±ΡƒΠ΄ΡƒΡ‚ большС ΠΏΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ мощности ΠΌΠΎΠ΄Π΅Π»ΠΈ. Максимальная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° мощности Ρƒ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов, Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΊΠ°ΠΊ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ масса.

НапряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ, ΠΈ зависит ΠΎΡ‚ назначСния ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. МодСли трансформаторов для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Π½ΡƒΠΆΠ΄ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΌΠ°Π»Ρ‹Π΅ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΈ вСс. Π˜Ρ… Π»Π΅Π³ΠΊΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ ΠΈ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ·ΠΈΡ‚ΡŒ.

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформатора

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ находятся Π½Π° ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π‘Π»ΠΈΠΆΠ΅ ΠΊ сСрдСчнику ΠΊΠ°ΠΊ ΠΏΡ€Π°Π²ΠΈΠ»ΠΎ, Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π΅Π΅ Π»Π΅Π³Ρ‡Π΅ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ. ΠœΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ изоляционныС ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ диэлСктрики, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ элСктротСхничСский ΠΊΠ°Ρ€Ρ‚ΠΎΠ½.

ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° соСдиняСтся с ΡΠ΅Ρ‚ΡŒΡŽ питания ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния. Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π²Ρ‹Π΄Π°Π΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ потрСбитСлям элСктроэнСргии.Β  К ΠΎΠ΄Π½ΠΎΠΌΡƒ трансформатору ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ сразу нСсколько Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… устройств.

Для Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, с изоляциСй ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ слоя кабСльной Π±ΡƒΠΌΠ°Π³ΠΎΠΉ

ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ Π±Ρ‹Π²Π°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ„ΠΎΡ€ΠΌ сСчСния:

  • ΠšΡ€ΡƒΠ³Π»Π°Ρ.
  • ΠŸΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½Π°Ρ (шина).

По способу Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ дСлят:

  • ΠšΠΎΠ½Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅, Π½Π° стСрТнС.
  • ДисковыС, Π½Π°ΠΌΠΎΡ‚Π°Π½Π½Ρ‹Π΅ Ρ‡Π΅Ρ€Π΅Π΄ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ.

ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π·Π°ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ Π² ΠΈΡ… достоинствах:

  • Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒΡŽ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ напряТСния Π΄ΠΎ 12 Π²ΠΎΠ»ΡŒΡ‚ для создания бСзопасности Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ°.
  • Π”Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ примСнСния Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния являСтся Π½Π΅Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ трансформаторов ΠΊ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΈ 110 Π’, ΠΏΡ€ΠΈ этом обСспСчивая ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅.
  • ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹.
  • Малая масса.
  • Удобство транспортировки ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°.
  • ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΠΈΠ΅ ΠΏΠΎΠΌΠ΅Ρ….
  • Плавная Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° напряТСния.
  • ΠΠ΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π².

НСдостатки

  • НСдолгий срок слуТбы.
  • ΠΠ΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
  • Высокая Ρ†Π΅Π½Π°.
Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы

Ворговая ΡΠ΅Ρ‚ΡŒ элСктротСхничСских ΠΈΠ·Π΄Π΅Π»ΠΈΠΉ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π½Π° всС случаи ΠΆΠΈΠ·Π½ΠΈ. ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ устройства, рСкомСндуСтся Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ критСриями Π²Ρ‹Π±ΠΎΡ€Π°:

  • Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния Π½Π° Π²Ρ…ΠΎΠ΄Π΅. На корпусС устройства ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π΅ΡΡ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния 220, Π»ΠΈΠ±ΠΎ 380 Π²ΠΎΠ»ΡŒΡ‚. Для Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ сСти ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ модСль Π½Π° 220 Π’.
  • Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния Π²Ρ‹Ρ…ΠΎΠ΄Π°. Зависит ΠΎΡ‚ назначСния ΠΈ примСнСния устройства. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ это 12 ΠΈΠ»ΠΈ 36 Π²ΠΎΠ»ΡŒΡ‚, ΠΎ Ρ‡Π΅ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°.
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ устройства. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ стабилизатор ΠΏΠΎ мощности, Π½ΡƒΠΆΠ½ΠΎ ΡΠ»ΠΎΠΆΠΈΡ‚ΡŒ мощности всСх ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Ρ… ΠΊ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡŽ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΈ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Ρ€Π΅Π·Π΅Ρ€Π²Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ 20%.
Эксплуатация ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚

ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌ условиСм ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ эксплуатации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½Π½ΠΎΠ΅ мСсто для Π΅Π³ΠΎ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΈ функционирования.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ Π² чистотС, сухом Π²ΠΈΠ΄Π΅, Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΎΡ‚ ΠΏΡ‹Π»ΠΈ ΠΈ Π²Π»Π°Π³ΠΈ. Π’ Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях для трансформатора ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠΊΠ°Ρ„ ΠΈΠ»ΠΈ мСталличСский корпус.

Π—Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ для ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ условиСм.

Врансформатор Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ пСриодичСского обслуТивания ΠΈ ΡƒΡ…ΠΎΠ΄Π°, Π² зависимости ΠΎΡ‚ выполняСмых ΠΈΠΌ Π·Π°Π΄Π°Ρ‡ ΠΈ условий эксплуатации.

Π§Π°Ρ‰Π΅ всСго обслуТиваниС Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹:

  • НаруТный осмотр, очистка ΠΎΡ‚ ΠΏΡ‹Π»ΠΈ ΠΈ грязи.
  • ΠžΡΠΌΠΎΡ‚Ρ€ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ уплотнСния, ΠΊΠΎΠ»Π΅Ρ†, ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΎΠΊ, подтяТка ΠΊΠ»Π΅ΠΌΠΌ.
  • ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° изоляции Π½Π° ΠΏΡ€ΠΎΠ±ΠΎΠΉ.

Π’ трансформаторС ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡΠ²ΠΈΡ‚ΡŒΡΡ нСисправности ΠΈ поврСТдСния ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π² Π²ΠΈΠ΄Π΅ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ сСкций ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ. ΠŸΡ€ΠΈ этом Π½Π΅ трСбуСтся Π΄Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ трансформатор. На ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½ΡƒΡŽ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ Π½Π°ΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Π»Π°ΠΊΠΎΡ‚ΠΊΠ°Π½ΡŒ. ΠŸΡ€ΠΈ ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹Ρ… нСисправностях, связанных с ΠΎΠ±Ρ€Ρ‹Π²ΠΎΠΌ ΠΈΠ»ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ, ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΡŽΡ‚ снятиС трансформатора ΠΈ Π΅Π³ΠΎ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ Π² элСктромастСрской.

Π’ΠΈΠ΄Π΅ΠΎ: ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 220-110Π’ 1500Π’Ρ‚ . Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор

Π Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΠ΅ΠΌ ΠΏΠΎ Ρ‚Π΅ΠΌΠ΅:

transformator220.ru

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы. Π’ΠΈΠ΄Ρ‹ ΠΈ Ρ€Π°Π±ΠΎΡ‚Π°. ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ

Π‘ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ элСктричСских Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… устройств Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΎΡ‚ сСти питания 220 Π’. Иногда Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΏΠΎΠ½ΠΈΠ·ΠΈΡ‚ΡŒ это напряТСниС Π΄ΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½ΠΎΠ³ΠΎ значСния, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡŒ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ. Π’Π°ΠΊΠΈΠΌΠΈ потрСбитСлями ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ Π³Π°Π»ΠΎΠ³Π΅Π½Π½Ρ‹Π΅ ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ, Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ Π½Π°Π³Ρ€Π΅Π²Π°Ρ‚Π΅Π»ΠΈ, свСтодиодныС Π»Π΅Π½Ρ‚Ρ‹ ΠΈ мноТСство Π΄Ρ€ΡƒΠ³ΠΈΡ….

Π’Π°ΠΊΠΎΠ΅ сниТСниС напряТСниС ΠΌΠΎΠ³ΡƒΡ‚ Π²Ρ‹ΠΏΠΎΠ»Π½ΠΈΡ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΈΠΎΠ±Ρ€Π΅Ρ‚Π°ΡŽΡ‚ Π² ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅, ΠΈΠ»ΠΈ ΠΈΠ·Π³ΠΎΡ‚Π°Π²Π»ΠΈΠ²Π°ΡŽΡ‚ ΡΠ°ΠΌΠΎΡΡ‚ΠΎΡΡ‚Π΅Π»ΡŒΠ½ΠΎ. Π’Π°ΠΊΠΈΠ΅ трансформаторы популярны Π² элСктротСхникС ΠΈ радиоэлСктроникС, Π° Ρ‚Π°ΠΊΠΆΠ΅ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях.

ΠžΡΠΎΠ±Π΅Π½Π½ΠΎΡΡ‚ΠΈ конструкции

Основной Ρ‡Π°ΡΡ‚ΡŒΡŽ трансформатора выступаСт Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ сСрдСчник, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ располоТСны Π΄Π²Π΅ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, Π½Π°ΠΌΠΎΡ‚Π°Π½Π½Ρ‹Π΅ ΠΌΠ΅Π΄Π½Ρ‹ΠΌ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠΌ. Π­Ρ‚ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Ρ€Π°Π·Π΄Π΅Π»ΡΡŽΡ‚ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΡƒΡŽ, Π² зависимости ΠΎΡ‚ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° дСйствия. На ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ подаСтся сСтСвоС напряТСниС, Π° с Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ – снимаСтся ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ΅ напряТСниС для ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ.

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ связаны ΠΌΠ΅ΠΆΠ΄Ρƒ собой ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹ΠΌ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΌ ΠΏΠΎΡ‚ΠΎΠΊΠΎΠΌ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ наводится Π² Ρ„Π΅Ρ€Ρ€ΠΎΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΌ сСрдСчникС. ΠœΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ Π½Π΅Ρ‚ элСктричСского ΠΊΠΎΠ½Ρ‚Π°ΠΊΡ‚Π°. ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ большСС количСство Π²ΠΈΡ‚ΠΊΠΎΠ², Ρ‡Π΅ΠΌ вторичная. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΎ.

ΠžΠ±Ρ‹Ρ‡Π½ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы со всСми элСмСнтами находятся Π² корпусС. Однако Π½Π΅ всС ΠΌΠΎΠ΄Π΅Π»ΠΈ Π΅Π³ΠΎ ΠΈΠΌΠ΅ΡŽΡ‚. Π­Ρ‚ΠΎ зависит ΠΎΡ‚ Ρ„ΠΈΡ€ΠΌΡ‹ изготовитСля, Π° Ρ‚Π°ΠΊΠΆΠ΅ назначСния ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора.

ΠžΠ±ΠΎΠ·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ Π½Π° схСмС

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ дСйствия

Π Π°Π±ΠΎΡ‚Ρƒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠΏΠΈΡΠ°Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ. ДСйствиС трансформатора основываСтся Π½Π° ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ΅ элСктромагнитной ΠΈΠ½Π΄ΡƒΠΊΡ†ΠΈΠΈ. НапряТСниС, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½Π½ΠΎΠ΅ Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, ΠΎΠ±Ρ€Π°Π·ΡƒΠ΅Ρ‚ Π² Π½Π΅ΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ пСрСсСкаСт Π²ΠΈΡ‚ΠΊΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. Π’ Π½Π΅ΠΉ образуСтся элСктродвиТущая сила, ΠΏΠΎΠ΄ дСйствиСм ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΉ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ напряТСниС, ΠΎΡ‚Π»ΠΈΡ‡Π½ΠΎΠ΅ ΠΎΡ‚ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния.

Π Π°Π·Π½ΠΈΡ†Π° Π² количСствС Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ опрСдСляСт Ρ€Π°Π·Π½ΠΈΡ†Ρƒ ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ ΠΈ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹ΠΌ напряТСниСм ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора. Π’ процСссС функционирования трансформатора Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‚ Π½Π΅ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ элСктроэнСргии, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½Π΅ΠΈΠ·Π±Π΅ΠΆΠ½Ρ‹, ΠΈ ΡΠΎΡΡ‚Π°Π²Π»ΡΡŽΡ‚ ΠΎΠΊΠΎΠ»ΠΎ 3% мощности.

Π§Ρ‚ΠΎΠ±Ρ‹ Π²Ρ‹Ρ‡ΠΈΡΠ»ΠΈΡ‚ΡŒ Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Ρ‹ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ² трансформатора, Π½ΡƒΠΆΠ½ΠΎ ΡΠ΄Π΅Π»Π°Ρ‚ΡŒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹Π΅ расчСты Π΅Π³ΠΎ конструкции. ЭлСктродвиТущая сила ΠΌΠΎΠΆΠ΅Ρ‚ Π²ΠΎΠ·Π½ΠΈΠΊΠ°Ρ‚ΡŒ ΠΏΡ€ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠΈ трансформатора Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΊ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠΌΡƒ Ρ‚ΠΎΠΊΡƒ. ΠŸΠΎΡΡ‚ΠΎΠΌΡƒ Π±ΠΎΠ»ΡŒΡˆΠΈΠ½ΡΡ‚Π²ΠΎ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… элСктричСских устройств Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ ΠΎΡ‚ сСти ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы входят Π² состав ΠΌΠ½ΠΎΠ³ΠΈΡ… Π±Π»ΠΎΠΊΠΎΠ² питания, стабилизаторов ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΠΎΠ΄ΠΎΠ±Π½Ρ‹Ρ… устройств. НСкоторыС ΠΌΠΎΠ΄Π΅Π»ΠΈ трансформаторов ΠΌΠΎΠ³ΡƒΡ‚ ΡΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ нСсколько Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ для Ρ€Π°Π·Π½Ρ‹Ρ… Π³Ρ€ΡƒΠΏΠΏ соСдинСний. Π’Π°ΠΊΠΈΠ΅ Π²ΠΈΠ΄Ρ‹ ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² стали популярными, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΡΠ²Π»ΡΡŽΡ‚ΡΡ ΡƒΠ½ΠΈΠ²Π΅Ρ€ΡΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ, ΠΈ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ ΠΌΠ½ΠΎΠ³ΠΎΡ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π»ΡŒΠ½ΠΎΡΡ‚ΡŒΡŽ.

Разновидности

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Π΅ исполнСния, Π² зависимости ΠΎΡ‚ конструкции ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° дСйствия.

  • Π’ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½Ρ‹Π΅. Π’Π°ΠΊΠΎΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ трансформатора (рисунок Β«Π°Β») Ρ‚Π°ΠΊΠΆΠ΅ примСняСтся для Π½Π΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… мощностСй, ΠΈΠΌΠ΅Π΅Ρ‚ сСрдСчник Ρ„ΠΎΡ€ΠΌΡ‹ Π² Π²ΠΈΠ΄Π΅ Ρ‚ΠΎΡ€Π°. Он отличаСтся ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ ΠΌΠ°Π»Ρ‹ΠΌ вСсом ΠΈ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π°ΠΌΠΈ. ΠŸΡ€ΠΈΠΌΠ΅Π½ΡΠ΅Ρ‚ΡΡ Π² радиоэлСктронных устройствах. Π•Π³ΠΎ конструкция ΠΏΠΎΠ·Π²ΠΎΠ»ΡΠ΅Ρ‚Β Π΄ΠΎΡΡ‚ΠΈΡ‡ΡŒ Π±ΠΎΠ»Π΅Π΅ высокой плотности Ρ‚ΠΎΠΊΠ°, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Ρ…ΠΎΡ€ΠΎΡˆΠΎ охлаТдаСтся Π½Π° всСм сСрдСчникС, ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΠΈ Ρ‚ΠΎΠΊΠ° намагничивания самыС Π½ΠΈΠ·ΠΊΠΈΠ΅.
  • Π‘Ρ‚Π΅Ρ€ΠΆΠ½Π΅Π²Ρ‹Π΅. На рисункС Β«Π±Β» ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ стСрТнСвой Π²ΠΈΠ΄ трансформатора, Π² конструкции ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΎΡ…Π²Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ сСрдСчники ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. Π’Π°ΠΊΠΈΠ΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ Ρ‡Π°Ρ‰Π΅ всСго Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ для срСднСй ΠΈ большой мощности ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ². Π˜Ρ… устройство довольно простоС ΠΈ Π΄Π°Π΅Ρ‚ Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ Π»Π΅Π³Ρ‡Π΅ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. Π˜Ρ… прСимущСством являСтся Ρ…ΠΎΡ€ΠΎΡˆΠ΅Π΅ ΠΎΡ…Π»Π°ΠΆΠ΄Π΅Π½ΠΈΠ΅, вслСдствиС Ρ‡Π΅Π³ΠΎ трСбуСтся мСньшС ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΎΠ² для ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.
  • Π‘Ρ€ΠΎΠ½Π΅Π²Ρ‹Π΅. Π’ этом Π²ΠΈΠ΄Π΅ трансформатора (рисунок Β«Π²Β») ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄ ΠΎΡ…Π²Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π² Π²ΠΈΠ΄Π΅ Π±Ρ€ΠΎΠ½ΠΈ. ΠžΡΡ‚Π°Π»ΡŒΠ½Ρ‹Π΅ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Ρ‹ ΠΈΠ΄Π΅Π½Ρ‚ΠΈΡ‡Π½Ρ‹ стСрТнСвому Π²ΠΈΠ΄Ρƒ, Π·Π° ΠΈΡΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ΠΌ Ρ‚ΠΎΠ³ΠΎ, Ρ‡Ρ‚ΠΎ Π±Ρ€ΠΎΠ½Π΅Π²Ρ‹Π΅ трансформаторы Π² основном Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹ΠΌΠΈ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ мСньший вСс ΠΈ Ρ†Π΅Π½Ρƒ Π² сравнСнии с ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΠΌ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ, ΠΈΠ·-Π·Π° простой сборки ΠΈ мСньшСго количСства ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ.

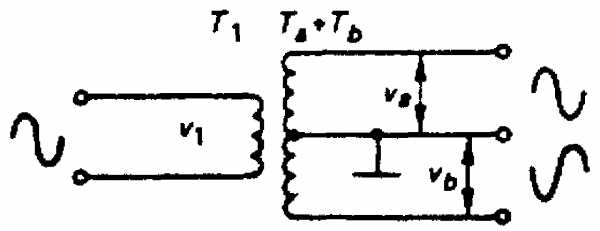

  • ΠœΠ½ΠΎΠ³ΠΎΠΎΠ±ΠΌΠΎΡ‚ΠΎΡ‡Π½Ρ‹Π΅. НаиболСС популярными ΡΠ²Π»ΡΡŽΡ‚ΡΡ Π΄Π²ΡƒΡ…ΠΎΠ±ΠΌΠΎΡ‚ΠΎΡ‡Π½Ρ‹Π΅ 1-Ρ„Π°Π·Π½Ρ‹Π΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы.

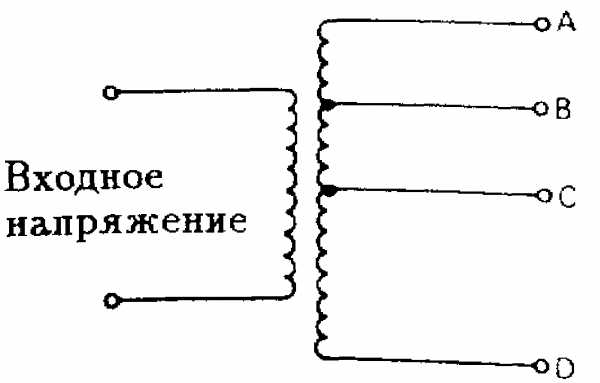

Для получСния Π½Π΅ΡΠΊΠΎΠ»ΡŒΠΊΠΈΡ… Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Π²Π΅Π»ΠΈΡ‡ΠΈΠ½ напряТСний ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΠ³ΠΎ трансформатора ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ нСсколько Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π½Π° сСрдСчникС. Π­Ρ‚ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Ρ€Π°Π·Π½Ρ‹Π΅ ΠΏΠΎ числу Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΈ Π²Ρ‹Π΄Π°Π²Π°Π΅ΠΌΠΎΠΌΡƒ Π½Π°ΠΏΡ€ΡΠΆΠ΅Π½ΠΈΡŽ.

  • Π’Ρ€Π΅Ρ…Ρ„Π°Π·Π½Ρ‹Π΅. Вакая модСль примСняСтся для пониТСния напряТСния Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти. Π’Π°ΠΊΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π½Π΅ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ, Π½ΠΎ ΠΈ для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Π½ΡƒΠΆΠ΄.

Они ΠΌΠΎΠ³ΡƒΡ‚ Π±Ρ‹Ρ‚ΡŒ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Ρ‹ ΠΈΠ· 3-Ρ… ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Ρ… трансформаторов Π½Π° ΠΎΠ±Ρ‰Π΅ΠΌ сСрдСчникС. ΠœΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Π΅ ΠΏΠΎΡ‚ΠΎΠΊΠΈ всСх Ρ„Π°Π· Π² суммС Ρ€Π°Π²Π½Ρ‹ Π½ΡƒΠ»ΡŽ. ΠŸΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Π΅ ΠΎΠ±Ρ€Π°Π·Ρ†Ρ‹ проходят испытания ΠΏΠΎ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½Π½Ρ‹ΠΌ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌ. Π Π΅Π·ΡƒΠ»ΡŒΡ‚Π°Ρ‚Ρ‹ испытаний ΡΡ€Π°Π²Π½ΠΈΠ²Π°ΡŽΡ‚ с Π΄ΠΎΠΊΡƒΠΌΠ΅Π½Ρ‚Π°Ρ†ΠΈΠ΅ΠΉ. Если Π½Π΅Ρ‚ соотвСтствия, Ρ‚ΠΎ трансформатор ΠΏΠΎΠ΄Π»Π΅ΠΆΠΈΡ‚ Π²Ρ‹Π±Ρ€Π°ΠΊΠΎΠ²ΠΊΠ΅. 3-Ρ„Π°Π·Π½Ρ‹ΠΉ трансформатор ΠΈΠΌΠ΅Π΅Ρ‚ соСдинСниС ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΏΠΎ схСмС Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠ° ΠΈΠ»ΠΈ Π·Π²Π΅Π·Π΄Ρ‹. Π‘Ρ…Π΅ΠΌΠ° Π·Π²Π΅Π·Π΄Ρ‹ Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€Π½Π° ΠΎΠ±Ρ‰ΠΈΠΌ ΡƒΠ·Π»ΠΎΠΌ Π²Ρ‹Π²ΠΎΠ΄ΠΎΠ² всСх Ρ„Π°Π·. Π‘ΠΎΠ΅Π΄ΠΈΠ½Π΅Π½ΠΈΠ΅ Ρ‚Ρ€Π΅ΡƒΠ³ΠΎΠ»ΡŒΠ½ΠΈΠΊΠΎΠΌ выполняСтся ΠΏΠΎΡΠ»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΠΉ схСмой Ρ„Π°Π· Π² ΠΊΠΎΠ»ΡŒΡ†ΠΎ.

  • ΠžΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹Π΅. Π’Π°ΠΊΠΈΠ΅ трансформаторы ΠΈΠΌΠ΅ΡŽΡ‚ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΠ΅ питания ΠΎΡ‚ ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½ΠΎΠΉ сСти, Ρ„Π°Π·Π° ΠΈ ноль ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‚ Π½Π° ΠΎΠ΄Π½Ρƒ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ. ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏ ΠΈΡ… Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π΅Π½ всСм ΠΎΡΡ‚Π°Π»ΡŒΠ½Ρ‹ΠΌ Π²ΠΈΠ΄Π°ΠΌ трансформаторов. Π­Ρ‚ΠΎ Π½Π°ΠΈΠ±ΠΎΠ»Π΅Π΅ популярный Π²ΠΈΠ΄ устройств.

ΠžΡΠ½ΠΎΠ²Π½Ρ‹Π΅ свойства

ΠœΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° трансформаторов зависит ΠΎΡ‚ Π΅Π³ΠΎ свойств. ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌΠΈ свойствами ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов ΡΠ²Π»ΡΡŽΡ‚ΡΡ:

  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
  • НапряТСниС Π²Ρ‹Ρ…ΠΎΠ΄Π°.
  • Частота.
  • Π“Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹.
  • Масса.

Частота Ρ‚ΠΎΠΊΠ° для Ρ€Π°Π·Π½Ρ‹Ρ… ΠΌΠΎΠ΄Π΅Π»Π΅ΠΉ трансформаторов Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠ΄ΠΈΠ½Π°ΠΊΠΎΠ²ΠΎΠΉ, Π² ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³ΠΈΡ… пСрСчислСнных характСристик. Π“Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ масса Π±ΡƒΠ΄ΡƒΡ‚ большС ΠΏΡ€ΠΈ ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠΈ мощности ΠΌΠΎΠ΄Π΅Π»ΠΈ. Максимальная Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° мощности Ρƒ ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½Ρ‹Ρ… ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ² ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов, Ρ‚Π°ΠΊ ΠΆΠ΅ ΠΊΠ°ΠΊ Π³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ ΠΈ масса.

НапряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΌΠΎΠΆΠ΅Ρ‚ Π±Ρ‹Ρ‚ΡŒ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹ΠΌ, ΠΈ зависит ΠΎΡ‚ назначСния ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. МодСли трансформаторов для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… Π½ΡƒΠΆΠ΄ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΌΠ°Π»Ρ‹Π΅ Π³Π°Π±Π°Ρ€ΠΈΡ‚Ρ‹ ΠΈ вСс. Π˜Ρ… Π»Π΅Π³ΠΊΠΎ ΡƒΡΡ‚Π°Π½Π°Π²Π»ΠΈΠ²Π°Ρ‚ΡŒ ΠΈ ΠΏΠ΅Ρ€Π΅Π²ΠΎΠ·ΠΈΡ‚ΡŒ.

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформатора

ΠžΠ±ΠΌΠΎΡ‚ΠΊΠΈ находятся Π½Π° ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠΏΡ€ΠΎΠ²ΠΎΠ΄Π΅ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°. Π‘Π»ΠΈΠΆΠ΅ ΠΊ сСрдСчнику Ρ€Π°ΡΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ Π΅Π΅ Π»Π΅Π³Ρ‡Π΅ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ. ΠœΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ ΡƒΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ изоляционныС ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΊΠΈ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ диэлСктрики, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€ элСктротСхничСский ΠΊΠ°Ρ€Ρ‚ΠΎΠ½.

ΠŸΠ΅Ρ€Π²ΠΈΡ‡Π½Π°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° соСдиняСтся с ΡΠ΅Ρ‚ΡŒΡŽ питания ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния. Вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π²Ρ‹Π΄Π°Π΅Ρ‚ Π½ΠΈΠ·ΠΊΠΎΠ΅ напряТСниС ΠΈ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ потрСбитСлям элСктроэнСргии.Β  К ΠΎΠ΄Π½ΠΎΠΌΡƒ трансформатору ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ‚ΡŒ сразу нСсколько Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… устройств.

Для Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½Ρ‹Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°, с изоляциСй ΠΊΠ°ΠΆΠ΄ΠΎΠ³ΠΎ слоя кабСльной Π±ΡƒΠΌΠ°Π³ΠΎΠΉ. ΠŸΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ Π±Ρ‹Π²Π°ΡŽΡ‚ Ρ€Π°Π·Π»ΠΈΡ‡Π½Ρ‹Ρ… Ρ„ΠΎΡ€ΠΌ сСчСния:

  • ΠšΡ€ΡƒΠ³Π»Π°Ρ.
  • ΠŸΡ€ΡΠΌΠΎΡƒΠ³ΠΎΠ»ΡŒΠ½Π°Ρ (шина).

По способу Π½Π°ΠΌΠΎΡ‚ΠΊΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ дСлят:

  • ΠšΠΎΠ½Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΠΈΠ΅, Π½Π° стСрТнС.
  • ДисковыС, Π½Π°ΠΌΠΎΡ‚Π°Π½Π½Ρ‹Π΅ Ρ‡Π΅Ρ€Π΅Π΄ΠΎΠ²Π°Π½ΠΈΠ΅ΠΌ.
Достоинства ΠΈ нСдостатки

Достоинства

  • ΠŸΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов, ΠΊΠ°ΠΊ Π² ΠΏΡ€ΠΎΠΌΡ‹ΡˆΠ»Π΅Π½Π½ΠΎΡΡ‚ΠΈ, Ρ‚Π°ΠΊ ΠΈ Π² Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… условиях ΠΌΠΎΠΆΠ½ΠΎ ΠΎΠ±ΡŠΡΡΠ½ΠΈΡ‚ΡŒ Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎΡΡ‚ΡŒΡŽ ΡƒΠΌΠ΅Π½ΡŒΡˆΠ΅Π½ΠΈΡ Ρ€Π°Π±ΠΎΡ‡Π΅Π³ΠΎ напряТСния Π΄ΠΎ 12 Π²ΠΎΠ»ΡŒΡ‚ для создания бСзопасности Ρ‡Π΅Π»ΠΎΠ²Π΅ΠΊΠ°.
  • Π”Ρ€ΡƒΠ³ΠΎΠΉ ΠΏΡ€ΠΈΡ‡ΠΈΠ½ΠΎΠΉ примСнСния Π½ΠΈΠ·ΠΊΠΎΠ³ΠΎ напряТСния являСтся Π½Π΅Ρ‚Ρ€Π΅Π±ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎΡΡ‚ΡŒ трансформаторов ΠΊ Π·Π½Π°Ρ‡Π΅Π½ΠΈΡŽ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ½ΠΈ ΠΌΠΎΠ³ΡƒΡ‚ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, ΠΏΡ€ΠΈ 110 Π’, ΠΏΡ€ΠΈ этом обСспСчивая ΡΡ‚Π°Π±ΠΈΠ»ΡŒΠ½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅.
  • ΠšΠΎΠΌΠΏΠ°ΠΊΡ‚Π½Ρ‹Π΅ Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹.
  • Малая масса.
  • Удобство транспортировки ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ°.
  • ΠžΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΠΈΠ΅ ΠΏΠΎΠΌΠ΅Ρ….

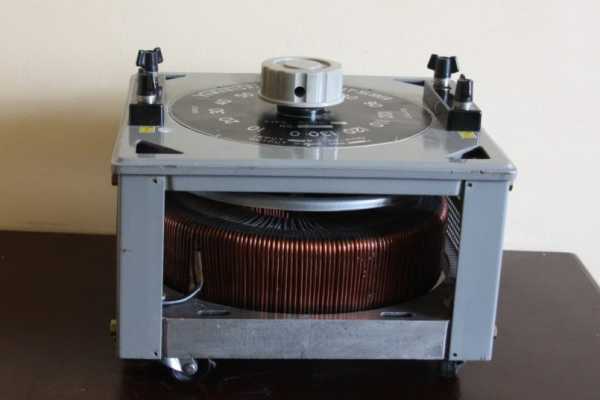

  • Плавная Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΠ° напряТСния.
  • ΠΠ΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ Π½Π°Π³Ρ€Π΅Π².

НСдостатки

  • НСдолгий срок слуТбы.
  • ΠΠ΅Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½Π°Ρ ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ.
  • Высокая Ρ†Π΅Π½Π°.
Как Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы

Ворговая ΡΠ΅Ρ‚ΡŒ элСктротСхничСских ΠΈΠ·Π΄Π΅Π»ΠΈΠΉ ΠΏΡ€Π΅Π΄Π»Π°Π³Π°Π΅Ρ‚ ΠΌΠΎΠ΄Π΅Π»ΠΈ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов Π½Π° всС случаи ΠΆΠΈΠ·Π½ΠΈ. ΠŸΡ€ΠΈ Π²Ρ‹Π±ΠΎΡ€Π΅ ΠΊΠΎΠ½ΠΊΡ€Π΅Ρ‚Π½ΠΎΠ³ΠΎ устройства, рСкомСндуСтся Π²ΠΎΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌΠΈ критСриями Π²Ρ‹Π±ΠΎΡ€Π°:

  • Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния Π½Π° Π²Ρ…ΠΎΠ΄Π΅. На корпусС устройства ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ Π΅ΡΡ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ° Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния 220, Π»ΠΈΠ±ΠΎ 380 Π²ΠΎΠ»ΡŒΡ‚. Для Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ сСти ΠΏΠΎΠ΄Ρ…ΠΎΠ΄ΠΈΡ‚ модСль Π½Π° 220 Π’.
  • Π’Π΅Π»ΠΈΡ‡ΠΈΠ½Π° напряТСния Π²Ρ‹Ρ…ΠΎΠ΄Π°. Зависит ΠΎΡ‚ назначСния ΠΈ примСнСния устройства. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ это 12 ΠΈΠ»ΠΈ 36 Π²ΠΎΠ»ΡŒΡ‚, ΠΎ Ρ‡Π΅ΠΌ Ρ‚Π°ΠΊΠΆΠ΅ Π΄ΠΎΠ»ΠΆΠ½Π° Π±Ρ‹Ρ‚ΡŒ ΠΌΠ°Ρ€ΠΊΠΈΡ€ΠΎΠ²ΠΊΠ°.
  • ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ устройства. Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Ρ‚ΡŒ стабилизатор ΠΏΠΎ мощности, Π½ΡƒΠΆΠ½ΠΎ ΡΠ»ΠΎΠΆΠΈΡ‚ΡŒ мощности всСх ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅ΠΌΡ‹Ρ… ΠΊ ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π΅Π½ΠΈΡŽ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ, ΠΈ Π΄ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ Ρ€Π΅Π·Π΅Ρ€Π²Π½ΠΎΠ΅ Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅ 20%.
Эксплуатация ΠΈ Ρ€Π΅ΠΌΠΎΠ½Ρ‚

ΠžΡΠ½ΠΎΠ²Π½Ρ‹ΠΌ условиСм ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΠΉ ΠΈ Π½Π°Π΄Π΅ΠΆΠ½ΠΎΠΉ эксплуатации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½ΠΎ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½Π½ΠΎΠ΅ мСсто для Π΅Π³ΠΎ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ° ΠΈ функционирования.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΡΠΎΠ΄Π΅Ρ€ΠΆΠ°Ρ‚ΡŒ Π² чистотС, сухом Π²ΠΈΠ΄Π΅, Π·Π°Ρ‰ΠΈΡ‰Π°Ρ‚ΡŒ ΠΎΡ‚ ΠΏΡ‹Π»ΠΈ ΠΈ Π²Π»Π°Π³ΠΈ. Π’ Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях для трансформатора ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ ΡˆΠΊΠ°Ρ„ ΠΈΠ»ΠΈ мСталличСский корпус. Π—Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠ΅ для ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ условиСм.

Врансформатор Ρ‚Ρ€Π΅Π±ΡƒΠ΅Ρ‚ пСриодичСского обслуТивания ΠΈ ΡƒΡ…ΠΎΠ΄Π°, Π² зависимости ΠΎΡ‚ выполняСмых ΠΈΠΌ Π·Π°Π΄Π°Ρ‡ ΠΈ условий эксплуатации.

Π§Π°Ρ‰Π΅ всСго обслуТиваниС Π²ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ Π² сСбя ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠ΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹:

  • НаруТный осмотр, очистка ΠΎΡ‚ ΠΏΡ‹Π»ΠΈ ΠΈ грязи.
  • ΠžΡΠΌΠΎΡ‚Ρ€ Π΄Π΅Ρ‚Π°Π»Π΅ΠΉ уплотнСния, ΠΊΠΎΠ»Π΅Ρ†, ΠΏΡ€ΠΎΠΊΠ»Π°Π΄ΠΎΠΊ, подтяТка ΠΊΠ»Π΅ΠΌΠΌ.
  • ΠŸΡ€ΠΎΠ²Π΅Ρ€ΠΊΠ° изоляции Π½Π° ΠΏΡ€ΠΎΠ±ΠΎΠΉ.

Π’ трансформаторС ΠΌΠΎΠ³ΡƒΡ‚ ΠΏΠΎΡΠ²ΠΈΡ‚ΡŒΡΡ нСисправности ΠΈ поврСТдСния ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ Π² Π²ΠΈΠ΄Π΅ Ρ‚Ρ€Π΅Ρ‰ΠΈΠ½ сСкций ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ. ΠŸΡ€ΠΈ этом Π½Π΅ трСбуСтся Π΄Π΅ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ трансформатор. На ΠΏΠΎΠ²Ρ€Π΅ΠΆΠ΄Π΅Π½Π½ΡƒΡŽ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ Π½Π°ΠΊΠ»Π°Π΄Ρ‹Π²Π°ΡŽΡ‚ Π»Π°ΠΊΠΎΡ‚ΠΊΠ°Π½ΡŒ. ΠŸΡ€ΠΈ ΡΠ΅Ρ€ΡŒΠ΅Π·Π½Ρ‹Ρ… нСисправностях, связанных с ΠΎΠ±Ρ€Ρ‹Π²ΠΎΠΌ ΠΈΠ»ΠΈ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΈΠΌ Π·Π°ΠΌΡ‹ΠΊΠ°Π½ΠΈΠ΅ΠΌ, ΠΎΡΡƒΡ‰Π΅ΡΡ‚Π²Π»ΡΡŽΡ‚ снятиС трансформатора ΠΈ Π΅Π³ΠΎ Ρ€Π΅ΠΌΠΎΠ½Ρ‚ Π² элСктромастСрской.

ΠŸΠΎΡ…ΠΎΠΆΠΈΠ΅ Ρ‚Π΅ΠΌΡ‹:

electrosam.ru

Π·Π½Π°Ρ‡Π΅Π½ΠΈΠ΅, ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹, сфСра примСнСния

Π’ Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½Π½ΠΎΠΉ элСктричСской Ρ†Π΅ΠΏΠΈ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»ΠΈ ΠΏΠΎΠ»ΡƒΡ‡Π°Π»ΠΈ Π½ΡƒΠΆΠ½Ρ‹ΠΉ ΠΈΠΌΠΏΡƒΠ»ΡŒΡ ΠΈ ΠΌΠΎΠ³Π»ΠΈ бСзопасно ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ Π±Ρ‹Ρ‚ΠΎΠ²ΡƒΡŽ Ρ‚Π΅Ρ…Π½ΠΈΠΊΡƒ, Π·Π°ΠΏΡƒΡΠΊΠ°Ρ‚ΡŒ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹, заводскоС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ Π½Π° Π΄Π»ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹ΠΉ срок. Π‘ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎΒ ΠΏΠΎΠ΄ΠΎΠ±Ρ€Π°Π½Π½Ρ‹ΠΌΠΈ ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€Π°ΠΌΠΈ трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ просто Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΡ‚ΡŒ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΡƒΡŽ Ρ€Π°Π±ΠΎΡ‚ΠΎΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒ магистрали Π±Π΅Π· сбоСв ΠΈ энСргСтичСских ΠΏΠΎΡ‚Π΅Ρ€ΡŒ.

Π§Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор: Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ ΠΈ Ρ€Π°Π·Π²Π΅Ρ€Π½ΡƒΡ‚ΠΎΠ΅ ΠΎΠΏΡ€Π΅Π΄Π΅Π»Π΅Π½ΠΈΠ΅ Π°Π³Ρ€Π΅Π³Π°Ρ‚Π°

Π‘ΠΎΠ²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅, Π½Π°Ρ†Π΅Π»Π΅Π½Π½ΠΎΠ΅ Π½Π° ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠ΅ напряТСния Π² сСти Π΄ΠΎ Π·Π°Π΄Π°Π½Π½Ρ‹Ρ… ΠΏΠ°Ρ€Π°ΠΌΠ΅Ρ‚Ρ€ΠΎΠ², называСтся ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором. ΠŸΡ€ΠΈ этом устройство Π΄Π°Π½Π½ΠΎΠ³ΠΎ Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° ΠΎΡ‡Π΅Π½ΡŒ простоС, достаточно для Π΅Π³ΠΎ бСспСрСбойного функционирования ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹ΠΉ сСрдСчник с двумя ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°ΠΌΠΈ ΠΈΠ»ΠΈ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ. ΠŸΡ€ΠΈ этом ΠΎΠ΄Π½Π° ΠΈΠ· ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ ΠΏΠΎ схСмС ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΊ сСти ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ°. И Π΄Π°Π½Π½ΠΎΠ΅ Β«Π³Π½Π΅Π·Π΄ΠΎΒ» считаСтся Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌ источником питания энСргСтичСского оборудования, Π° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅ΠΌΠ°Ρ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° Π·Π° свой Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½Π°Π» ΠΏΠΎΠ»ΡƒΡ‡Π°Π΅Ρ‚ Ρ‚ΠΎΡ‡Π½ΠΎΠ΅ Π½Π°Π·Π²Π°Π½ΠΈΠ΅ – «пСрвичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°Β». Π’ устройствС, ΠΊΠ°ΠΊ Π²Ρ‹ ΠΏΠΎΠΌΠ½ΠΈΡ‚Π΅, имССтся ΠΈ вторая ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°, которая ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ нСпосрСдствСнно ΠΊ элСктроприбору, получая ΠΏΡ€ΠΈ этом Π½Π°Π·Π²Π°Π½ΠΈΠ΅ – вторичная.

Π’Π°ΠΆΠ½ΠΎ Π·Π½Π°Ρ‚ΡŒ!Β Π’ устройствС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора прСдусматриваСтся Π΄Π²Π΅ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΈ, ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠ΅ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ Π² напряТСнии. ΠžΠ±Π΅ΡΠΏΠ΅Ρ‡ΠΈΠ²Π°Π΅Ρ‚ΡΡ Ρ€Π°Π·Π½ΠΎΡΡ‚ΡŒ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΉ напряТСния числом Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Π½ΡƒΡ‚Ρ€ΠΈ систСмы.

Π”Π²Π° основным ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏΠ° Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ энСргооборудования

ΠŸΡ€ΠΈΠ½Ρ†ΠΈΠΏΡ‹ Ρ€Π°Π±ΠΎΡ‚Ρ‹ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ трансформатора ΠΎΡ‡Π΅Π½ΡŒ просты, спокойно ΠΎΠ±ΡŠΡΡΠ½ΡΡŽΡ‚ΡΡ стандартными Π·Π°ΠΊΠΎΠ½Π°ΠΌΠΈ Ρ„ΠΈΠ·ΠΈΠΊΠΈ, Ρ‚Ρ€Π°ΠΊΡ‚ΡƒΡŽΡ‰ΠΈΠΌΠΈ особСнности появлСния ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля, ΠΈ Π·Π²ΡƒΡ‡Π°Ρ‚ ΠΎΠ½ΠΈ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ:

  • НаличиС Π² систСмС ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ°. Напомним, Ρ‡Ρ‚ΠΎ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΈΠΏΠ° формируСтся Π²ΠΎΠΊΡ€ΡƒΠ³ стСрТня, ΠΊΠ°ΠΊ слСдствиС функционирования ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, Π½Π° ΠΊΠΎΡ‚ΠΎΡ€ΡƒΡŽ ΠΏΠΎ схСмС подаСтся Ρ‚ΠΎΠΊ. Π”Π²ΠΈΠΆΠ΅Π½ΠΈΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ° Π½Π°ΠΏΡ€Π°Π²Π»Π΅Π½Π½ΠΎΠ΅, Π° Π½Π΅ Ρ…Π°ΠΎΡ‚ΠΈΡ‡Π½ΠΎΠ΅.
  • ПолС ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ создаСт Ρ‚ΠΎΠΊ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅. ΠŸΡ€ΠΈ этом получаСмая Π²Π΅Π»ΠΈΡ‡ΠΈΠ½Π° Ρ‚ΠΎΠΊΠ° Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ Π±ΡƒΠ΄Π΅Ρ‚ Ρ†Π΅Π»ΠΈΠΊΠΎΠΌ ΠΈ ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ Π·Π°Π²ΠΈΡΠ΅Ρ‚ΡŒ ΠΎΡ‚ количСства Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΈ Π² ΠΏΠ΅Ρ€Π²ΠΎΠΉ, ΠΈ Π²Ρ‚ΠΎΡ€ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ€Π°Π±ΠΎΡ‚Π° элСктричСских Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ², Ρ€Π°Π±ΠΎΡ‚Π°ΡŽΡ‰ΠΈΡ… Π½Π° ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½ΠΈΠ΅ ΠΈΠ»ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½ΠΈΠ΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ°, зависит ΠΎΡ‚ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля, Π²ΠΎΠ·Π½ΠΈΠΊΠ°ΡŽΡ‰Π΅Π³ΠΎ Π²Π½ΡƒΡ‚Ρ€ΠΈ ΠΈ приводящСго Π² дСйствиС трансформатор.

Π“Π΄Π΅ ΠΈ для Ρ‡Π΅Π³ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы

  • трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ΅Π½Π½ΠΎΠ³ΠΎ напряТСния ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ для питания Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… инструмСнтов;
  • ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π² основной магистрали, Ссли Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΠΎ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Ρ‚ΡŒ Ρ†Π΅Ρ…Π° ΠΈΠ»ΠΈ прСдприятия с Ρ€Π°Π·Π»ΠΈΡ‡Π½ΠΎΠΉ Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠΎΠΉ;
  • элСктрооборудованиС с ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠΌ ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚, Ссли Π·Π°Π½ΠΎΠ²ΠΎ оборудуСтся Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Π°Ρ ΡΠ΅Ρ‚ΡŒ освСщСния;
  • ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 12 Π²ΠΎΠ»ΡŒΡ‚ Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ для питания элСктроники.

АссортимСнт трансформаторов ΠΎΠ³Ρ€ΠΎΠΌΠ΅Π½, ΠΈ Π²Ρ‹Π±ΠΎΡ€ Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π² пользованиС всСцСло зависит ΠΎΡ‚ Π²ΠΎΠ»ΡŒΡ‚Π°ΠΆΠ° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. И Π½Π΅ ΠΎΠ±ΠΎΠΉΡ‚ΠΈΡΡŒ Π±Π΅Π· ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅ΠΉ подстанции Π½ΠΈ Π² ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΉ сфСрС, Π½ΠΈ Π² Π±Ρ‹Ρ‚ΠΎΠ²ΠΎΠΉ, Ρ‚ΠΎ Π΅ΡΡ‚ΡŒ Ρ‚Π°ΠΌ, Π³Π΄Π΅ ΠΈΠ΄Π΅Ρ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½Π΅Π½ΠΈΠ΅ инструмСнтов ΠΎΡ‚ простых элСктричСских ΡˆΡƒΡ€ΡƒΠΏΠΎΠ²Π΅Ρ€Ρ‚ΠΎΠ² Π΄ΠΎ массивных ΠΊΡ€Π°Π½ΠΎΠ²Ρ‹Ρ… Π΄Π²ΠΈΠ³Π°Ρ‚Π΅Π»Π΅ΠΉ.

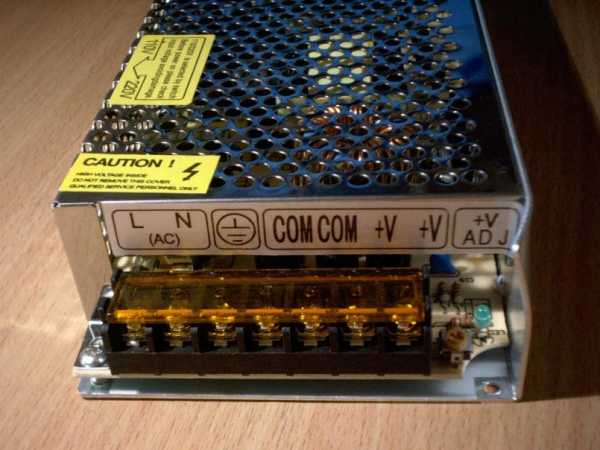

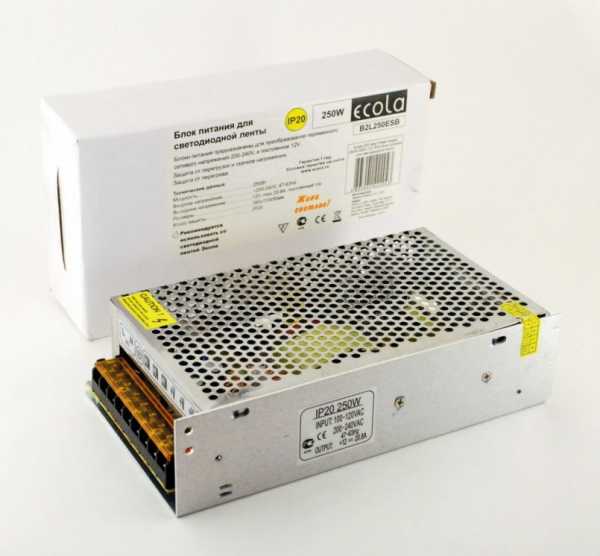

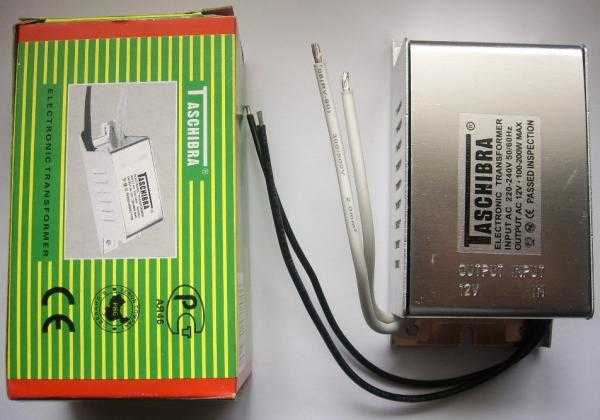

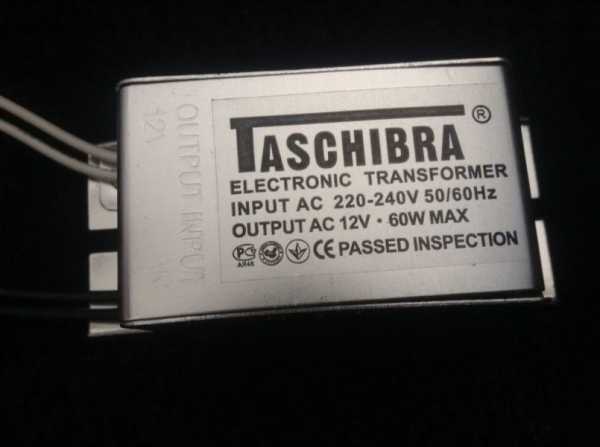

КакиС Π²Ρ‹Π³ΠΎΠ΄Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ элСктронныС трансформаторы ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ° ΠΈ ΠΏΠΎΡ‡Π΅ΠΌΡƒ ΠΎΠ½ΠΈ Π²Ρ‹Ρ‚Π΅ΡΠ½ΡΡŽΡ‚ старыС ΠΌΠΎΠ΄Π΅Π»ΠΈ трансформаторов?

Π£ΠΆΠ΅ нСсколько Π»Π΅Ρ‚ ΠΊΠ°ΠΊ Π² ΠΏΡ€ΠΎΠ΄Π°ΠΆΡƒ поступили элСктронныС трансформаторы ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. Π’Π½ΡƒΡ‚Ρ€ΠΈ соврСмСнных Π°Π³Ρ€Π΅Π³Π°Ρ‚ΠΎΠ² Π½Π΅Ρ‚ Ρ‚Π΅Ρ… ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΈ сСрдСчников, ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΡƒΠΆΠ΅ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Ρ‚ΠΎΡ‡Π½Ρ‹Π΅ микросхСмы, ΡΠΏΠ΅Ρ†ΠΈΠ°Π»ΡŒΠ½Ρ‹Π΅ кондСнсаторы, всС Π½Π΅ΠΎΠ±Ρ…ΠΎΠ΄ΠΈΠΌΡ‹Π΅ рСзисторы, Π° Ρ‚Π°ΠΊΠΆΠ΅ всСвозмоТныС ΠΈ ΠΏΠΎΠ»ΠΎΠΆΠ΅Π½Π½Ρ‹Π΅ ΠΏΠΎ Ρ€Π΅Π³Π»Π°ΠΌΠ΅Π½Ρ‚Ρƒ элСктронныС элСмСнты. И сразу Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ вопрос: Ρ‡Π΅ΠΌ ΠΎΠ½ Π»ΡƒΡ‡ΡˆΠ΅ ΠΏΡ€Π΅Π΄Ρ‹Π΄ΡƒΡ‰ΠΈΠΌ ΠΈ ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹Ρ… ΠΎΠ±Ρ€Π°Π·Ρ†ΠΎΠ².

Π’ Ρ‡Π΅ΠΌ ΠΆΠ΅ Π΅Π³ΠΎ прСимущСство ΠΏΠ΅Ρ€Π΅Π΄ классичСским Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ? – ΠŸΠΎΡΡ‚Π°Ρ€Π°Π΅ΠΌΡΡ Ρ€Π°Π·ΠΎΠ±Ρ€Π°Ρ‚ΡŒΡΡ.

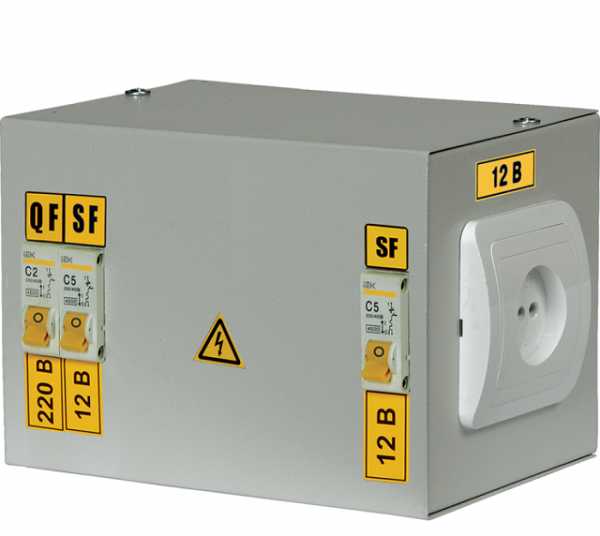

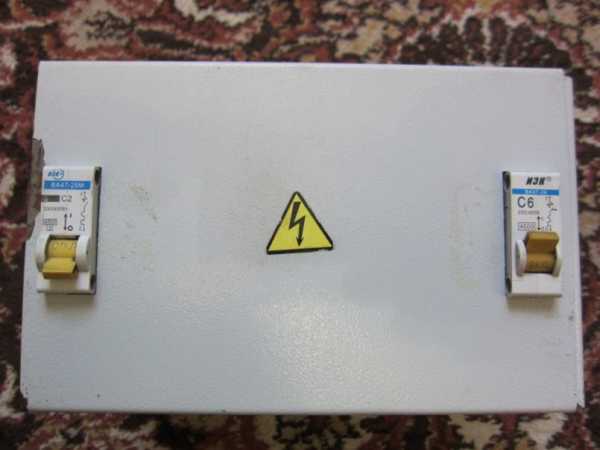

Π’ΠΎ-ΠΏΠ΅Ρ€Π²Ρ‹Ρ…, ящик с ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором ятп ΡƒΠΆΠ΅ Π½Π΅ Ρ‚Π°ΠΊΠΎΠΉ Π³Ρ€ΠΎΠΌΠΎΠ·Π΄ΠΊΠΈΠΉ, Π½Π΅ Π·Π°Π½ΠΈΠΌΠ°Π΅Ρ‚ ΠΌΠ½ΠΎΠ³ΠΎ мСста. Π•Π³ΠΎ Π² большСй стСпСни Ρ…Π°Ρ€Π°ΠΊΡ‚Π΅Ρ€ΠΈΠ·ΡƒΡŽΡ‚, ΠΊΠ°ΠΊ мобильноС ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅, Π½Π΅ Π³Ρ€ΠΎΠΌΠΎΠ·Π΄ΠΊΠΎΠ΅, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ своСй нСбольшой массой Π½Π΅ доставляСт ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ ΠΏΡ€ΠΈ ΠΌΠΎΠ½Ρ‚Π°ΠΆΠ΅ ΠΈ дальнСйшСй эксплуатации. Π‘ΠΎΠ³Π»Π°ΡΠΈΡ‚Π΅ΡΡŒ, Ρ‡Ρ‚ΠΎ ΠΌΠ½ΠΎΠ³ΠΈΠ΅ ΠΏΠΎΠΆΠ΅Π»Π°ΡŽΡ‚ приобрСсти ΠΏΡ€ΠΈΠ±ΠΎΡ€ нСбольшой массы ΠΈ ΠΏΡ€ΠΈΠ΅ΠΌΠ»Π΅ΠΌΡ‹Ρ… для транспортировки ΠΈ установки Π½Π° мСсто использования Π³Π°Π±Π°Ρ€ΠΈΡ‚ΠΎΠ².

Π’ΠΎ-Π²Ρ‚ΠΎΡ€Ρ‹Ρ…, Ρ€Π°Π·ΠΌΠ΅Ρ€Ρ‹ трансформатора ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ 110 Π½Π΅ ΠΏΡ€Π΅ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°ΡŽΡ‚ ΠšΠŸΠ” оборудования. Наладчики Ρ‚Π°ΠΊΠΎΠ³ΠΎ элСктричСского Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π²ΠΎΠΎΠ±Ρ‰Π΅ хвалят Π΅Π³ΠΎ Π·Π° высокий коэффициСнт ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ³ΠΎ дСйствия.

Π’ Π²ΠΈΠ΄Ρƒ массы прСимущСств элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ° ΠΈΡ… Π·Π°Π΄Π΅ΠΉΡΡ‚Π²ΡƒΡŽΡ‚ Π½Π° ΠΌΠ½ΠΎΠ³ΠΈΡ… прСдприятиях, офисных комплСксах, Ρ‚ΠΎΡ€Π³ΠΎΠ²Ρ‹Ρ… ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠ°Ρ…, Π΄Π° Π΅Ρ‰Π΅ ΠΈ ΠΏΠΎΡ‚ΠΎΠΌΡƒ Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΈ Π½Π΅ ΠΏΡ€ΠΎΠ΄ΡƒΡ†ΠΈΡ€ΡƒΡŽΡ‚ Π½Π°Π΄ΠΎΠ΅Π΄Π»ΠΈΠ²Ρ‹ΠΉ ΡˆΡƒΠΌ, Ρ€Π°Π·Π΄Ρ€Π°ΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΈ ΡƒΠ³Π½Π΅Ρ‚Π°ΡŽΡ‰ΠΈΠΉ Ρ€Π°Π±ΠΎΡ‡ΠΈΡ… ΠΈ посСтитСлСй. Π Π°Π±ΠΎΡ‚Π°ΡŽΡ‚ трансформаторы практичСски Π±Π΅ΡΡˆΡƒΠΌΠ½ΠΎ, Π½Π΅ издавая Ρ€Π°Π½Π΅Π΅ ΠΏΡ€ΠΈΠ²Ρ‹Ρ‡Π½Ρ‹ΠΉ Π³ΡƒΠ».

НС стоит Π·Π°Π±Ρ‹Π²Π°Ρ‚ΡŒ Π΅Ρ‰Π΅ ΠΎΠ± ΠΎΠ΄Π½ΠΎΠΌ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠΌ качСствС элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. И ΠΎΠ½ΠΎ проявляСтся Π² Ρ‡Ρ€Π΅Π·ΠΌΠ΅Ρ€Π½ΠΎΠΉ работоспособности Π°Π³Ρ€Π΅Π³Π°Ρ‚Π° Π±Π΅Π· сбоСв ΠΈ ΠΏΡ€ΠΎΠ±Π»Π΅ΠΌ Π² процСссС Π½Π°Π»Π°Π΄ΠΎΠΊ, профилактичСских осмотров ΠΈ нСпосрСдствСнной эксплуатации. И самоС Π³Π»Π°Π²Π½ΠΎΠ΅, Π² ΠΌΠΎΠΌΠ΅Π½Ρ‚ Ρ‚Π°ΠΊΠΎΠΉ интСнсивной Ρ€Π°Π±ΠΎΡ‚Ρ‹, ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π΅ ΠΈΠΌΠΏΡƒΠ»ΡŒΡ ΠΎΠ±ΠΎΡ€ΡƒΠ΄ΠΎΠ²Π°Π½ΠΈΠ΅ Π½Π΅ нагрСваСтся, Π΅Π³ΠΎ повСрхности ΠΎΡΡ‚Π°ΡŽΡ‚ΡΡ бСзопасными ΠΈ ΠΊΠΎΠΌΡ„ΠΎΡ€Ρ‚Π½Ρ‹ΠΌΠΈ для ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰ΠΈΡ….

Для пассивных ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ Π΅Ρ‰Π΅ ΠΎΠ΄Π½ΠΎ ΠΏΠΎΠ»ΠΎΠΆΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ качСство покаТСтся малоэффСктивным, Ρ‚Π°ΠΊ ΠΊΠ°ΠΊ ΠΎΠ±Ρ‹Π²Π°Ρ‚Π΅Π»ΠΈ Π² основном ΠΏΡ€ΠΈΠ²Ρ‹ΠΊΠ»ΠΈ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ энСргосистСмой, Π΄Π°ΠΆΠ΅ Π½Π΅ Π·Π°Π΄ΡƒΠΌΡ‹Π²Π°ΡΡΡŒ, Π° ΠΊΠ°ΠΊ ΠΆΠ΅ ΠΎΠ½Π° Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΎΠ½ΠΈΡ€ΡƒΠ΅Ρ‚, Π·Π° счСт Ρ‡Π΅Π³ΠΎ Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ свой ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π». Но Π²ΠΎΡ‚ спСциалисты ΠΈ элСктрики-Π½Π°Π»Π°Π΄Ρ‡ΠΈΠΊΠΈ хвалят ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы 36Π² Π·Π° Π²ΠΎΠ·ΠΌΠΎΠΆΠ½ΠΎΡΡ‚ΡŒ ΠΏΡ€ΠΎΠ²ΠΎΠ΄ΠΈΡ‚ΡŒ Ρ€Π΅Π³ΡƒΠ»ΠΈΡ€ΠΎΠ²ΠΊΡƒ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния, Ρ‚Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, Ρ€Π°ΡΡˆΠΈΡ€ΡΡ Π³Ρ€Π°Π½ΠΈΡ†Ρ‹ сфСры примСнСния Π΄Π°Π½Π½ΠΎΠ³ΠΎ эффСктивного соврСмСнного ΠΎΠ±Ρ€Π°Π·Ρ†Π° Ρ‚Π΅Ρ…Π½ΠΈΠΊΠΈ.

Π’ΠΎ Π³Π»Π°Π²Ρƒ ΡƒΠ³Π»Π° ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΡΡ‚Π°Π²ΠΈΡ‚ΡŒ Ρ‚Π°ΠΊΠΆΠ΅ ΠΎΡ‡Π΅Π½ΡŒ Π²Π°ΠΆΠ½ΠΎΠ΅ прСимущСство элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. Π­Ρ‚ΠΎ – Π±Π΅Π·ΠΎΠΏΠ°ΡΠ½ΠΎΡΡ‚ΡŒ. А ΠΊΠ°ΠΊ ΠΆΠ΅ Π±Π΅Π· Π½Π΅Π΅! Π’Π΅Π΄ΡŒ вводится Π² ΡΠΊΡΠΏΠ»ΡƒΠ°Ρ‚Π°Ρ†ΠΈΡŽ слоТная элСктричСская ΠΌΠ°Π³ΠΈΡΡ‚Ρ€Π°Π»ΡŒ, рассчитанная Π½Π° большоС количСство ΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ, Π½Π° ΠΏΠΎΠ΄Π°Ρ‡Ρƒ сигнала ΠΊ ΠΎΡ‚Π΄Π°Π»Π΅Π½Π½Ρ‹ΠΌ ΠΎΡ‚ основной подстанции участкам. И Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΎΠ±Π΅Π·ΠΎΠΏΠ°ΡΠΈΡ‚ΡŒ ΠΎΡ‚ сбоСв ΡΠ΅Ρ‚ΡŒ, Π² схСмС ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Π° ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ прСдусматриваСтся встраиваСмая защитная систСма ΠΎΡ‚ ΠΊΠΎΡ€ΠΎΡ‚ΠΊΠΎΠ³ΠΎ замыкания.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ массу прСимущСств элСктронных трансформаторов ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΈΠΏΠ°. Они, ΠΊΠΎΠ½Π΅Ρ‡Π½ΠΎ ΠΆΠ΅, ΠΊΠΎΠ½ΠΊΡƒΡ€Π΅Π½Ρ‚Π½ΠΎ способны, Π½ΠΎ всС Ρ€Π°Π²Π½ΠΎ Π½Π΅ ΡΡ‡ΠΈΡ‚Π°ΡŽΡ‚ΡΡ СдинствСнно Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ΠΎΠΌ, ΠΈΠ·Π±ΠΈΡ€Π°Π΅ΠΌΡ‹ΠΌ для создания соврСмСнных энСргСтичСских сСтСй.

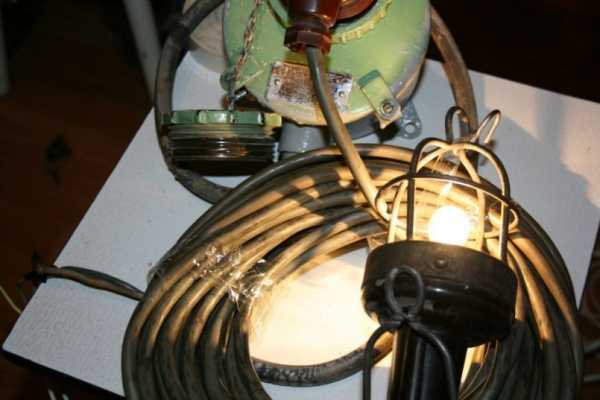

Π›ΡŽΠ±ΠΎΠΏΡ‹Ρ‚Π½Ρ‹ΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ – ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сСрии ЯВП

ΠŸΡ€Π΅Π΄ΡΡ‚Π°Π²ΠΈΠΌ ΡΠΈΡ‚ΡƒΠ°Ρ†ΠΈΡŽ, Ρ‡Ρ‚ΠΎ Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ΡΡ Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π½Ρ‹Π΅ Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π½Π° ΠΎΡ‚Π΄Π°Π»Π΅Π½Π½Ρ‹Ρ… участках ΠΎΡ‚ Ρ†ΠΈΠ²ΠΈΠ»ΠΈΠ·Π°Ρ†ΠΈΠΈ ΠΈΠ»ΠΈ ΠΆΠ΅ просто Π½Π΅Ρ‚ возмоТности ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡ΠΈΡ‚ΡΡ ΠΊ ΠΎΠ±Ρ‰Π΅ΠΉ магистрали, Ρ‚ΠΎΠ³Π΄Π° стоит Ρ€Π°ΡΡΠΌΠΎΡ‚Ρ€Π΅Ρ‚ΡŒ Π»ΡŽΠ±ΠΎΠΏΡ‹Ρ‚Π½Ρ‹ΠΉ Π²Π°Ρ€ΠΈΠ°Π½Ρ‚ оборудования – ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор сСрии ЯВП. Π•Π³ΠΎ Ρ€Π΅ΠΊΠΎΠΌΠ΅Π½Π΄ΡƒΡŽΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒ Π½Π° Ρ‚Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΡ€ΠΈΠΈ ΠΌΠ°Π»ΠΎΠΌΠΎΡ‰Π½Ρ‹Ρ… Ρ†Π΅Ρ…ΠΎΠ², Π½Π° Π½Π΅Π±ΠΎΠ»ΡŒΡˆΠΈΡ… ΠΈ Π²Ρ€Π΅ΠΌΠ΅Π½Π½Ρ‹Ρ… ΡΡ‚Ρ€ΠΎΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΠ»ΠΎΡ‰Π°Π΄ΠΊΠ°Ρ…, ΠΊΠΎΠ³Π΄Π°, Π½Π°ΠΏΡ€ΠΈΠΌΠ΅Ρ€, Π½Π°Π΄ΠΎ провСсти Π²Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ΅ освСщСниС для выполнСния Ρ€Π΅ΠΌΠΎΠ½Ρ‚Π½Ρ‹Ρ… Ρ€Π°Π±ΠΎΡ‚ ΠΈΠ»ΠΈ ΠΆΠ΅ ΡΠΎΠ·Π΄Π°Ρ‚ΡŒ Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎΠ΅ освСщСниС, ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Ρ пСрСносныС ΡΠ²Π΅Ρ‚ΠΈΠ»ΡŒΠ½ΠΈΠΊΠΈ. ЯВП Π² корпусном исполнСнии выглядит ΠΊΠ°ΠΊ ΠΎΠ±Ρ‹Ρ‡Π½Ρ‹ΠΉ пСрСносной ΠΌΠ°Π»ΠΎΠ³Π°Π±Π°Ρ€ΠΈΡ‚Π½Ρ‹ΠΉ ящик с ΡƒΠ΄ΠΎΠ±Π½ΠΎΠΉ Ρ€ΡƒΡ‡ΠΊΠΎΠΉ. Π’Π½ΡƒΡ‚Ρ€ΠΈ ΠΊΠΎΡ€ΠΎΠ±Π° находится ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ трансформатор, Π΄ΠΎΠΏΠΎΠ»Π½ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ ΠΈΠΌΠ΅ΡŽΡ‰ΠΈΠΉ автоматичСский Π²Ρ‹ΠΊΠ»ΡŽΡ‡Π°Ρ‚Π΅Π»ΡŒ ΠΈ ΡˆΡ‚Π΅ΠΏΡΠ΅Π»ΡŒΠ½ΡƒΡŽ Ρ€ΠΎΠ·Π΅Ρ‚ΠΊΡƒ.

ΠŸΠ΅Ρ€Π΅Π΄ самым ΠΌΠΎΠΌΠ΅Π½Ρ‚ΠΎΠΌ эксплуатации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор 380 Ρ€Π°Π·ΠΌΠ΅Ρ‰Π°ΡŽΡ‚ Π½Π° ΠΊΡ€ΠΎΠ½ΡˆΡ‚Π΅ΠΉΠ½Π°Ρ… ΠΈΠ»ΠΈ ΠΏΠΎΠ΄Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½Π½Ρ‹Ρ… ΠΏΠΎΠ»ΠΊΠ°Ρ…, ΠΎΠΏΠΎΡ€Π°Ρ… ΠΎΠΊΠΎΠ»ΠΎ стСн.

Как ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½ΠΎ Π²Ρ‹Π±Ρ€Π°Ρ‚ΡŒ трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ: Π½Π° Ρ‡Ρ‚ΠΎ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒ Π²Π½ΠΈΠΌΠ°Π½ΠΈΠ΅

  1. Π”Π°Π½Π½Ρ‹Π΅ ΠΎ Π²Ρ…ΠΎΠ΄Π½ΠΎΠΌ напряТСнии. Для Π±Ρ‹Ρ‚Π° Π»ΡƒΡ‡ΡˆΠ΅ ΠΈΠ·Π±ΠΈΡ€Π°Ρ‚ΡŒ Π°Π³Ρ€Π΅Π³Π°Ρ‚Ρ‹ с ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»Π΅ΠΌ – 220 Π’, Π° для Π±ΠΎΠ»Π΅Π΅ ΠΌΠΎΡ‰Π½Ρ‹Ρ… Ρ†Π΅Ρ…ΠΎΠ² допустимо ΠΈ 380 Π’.
  2. Π”Π°Π½Π½Ρ‹Π΅ ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠΌ напряТСнии. ВсС зависит ΠΎΡ‚ элСктроприборов, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π±ΡƒΠ΄ΡƒΡ‚ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒΡΡ Π½Π° участкС. ΠžΠ±Ρ‹Ρ‡Π½ΠΎ спСкут Ρ€Π°ΡΡˆΠΈΡ€Π΅Π½ ΠΎΡ‚ 220 Π΄ΠΎ 12 Π’.
  3. ΠœΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ. Π¦ΠΈΡ„Ρ€ΠΎΠ²ΠΎΠΉ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ мощности Ρƒ трансформатора хотя Π±Ρ‹ Π΄ΠΎΠ»ΠΆΠ΅Π½ Π±Ρ‹Ρ‚ΡŒ Π½Π° 20 ΠΏΡ€ΠΎΡ†Π΅Π½Ρ‚ΠΎΠ² большС, Ρ‡Π΅ΠΌ ΠΈΠΌΠΏΡƒΠ»ΡŒΡ ΡƒΠΆΠ΅ ΠΏΠΎΠ΄Π°Π²Π°Π΅ΠΌΡ‹ΠΉ потрСбитСлям. Волько ΠΏΡ€ΠΈ Ρ‚Π°ΠΊΠΎΠΌ условии Ρ€Π°Π±ΠΎΡ‚Π° систСмы Π±ΡƒΠ΄Π΅Ρ‚ Π½ΠΎΡ€ΠΌΠ°Π»ΡŒΠ½ΠΎ Π½Π°Π»Π°ΠΆΠ΅Π½Π°.

Π’Π°ΠΊΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ, трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΠ΅Ρ‚ΡΡ для создания ΠΌΠΎΡ‰Π½ΠΎΠΉ магистрали, ΠΊΠΎΠ³Π΄Π° ΠΎΡ‚ ΠΊ основной подстанции ΠΏΠΎΠ΄ΠΊΠ»ΡŽΡ‡Π°Π΅Ρ‚ΡΡ ΠΈ трансформатор ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ, ΠΈΠΌΠΏΡƒΠ»ΡŒΡΡ‹ ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ³ΠΎ Π½Π°Π΄ΠΎ ΡΠ½ΠΈΠΆΠ°Ρ‚ΡŒ ΠΊ допустимым Π½ΠΎΡ€ΠΌΠ°ΠΌ. Π­Ρ‚Ρƒ Ρ€ΠΎΠ»ΡŒ ΠΈ выполняСт трансформатор ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ. Π’Ρ‹Π±ΠΈΡ€Π°Ρ‚ΡŒ Π°Π³Ρ€Π΅Π³Π°Ρ‚ Π½Π°Π΄ΠΎ Ρ‚Ρ‰Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ρ‡Ρ‚ΠΎΠ±Ρ‹ запросы ΠΏΠΎΡ‚Ρ€Π΅Π±ΠΈΡ‚Π΅Π»Π΅ΠΉ совпадали с возмоТностями элСктричСского оборудования.

provotok.ru

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы: устройство ΠΈ ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹

Π•ΡΡ‚ΡŒ ΠΌΠ½ΠΎΠ³ΠΎ Ρ€Π°Π·Π½Ρ‹Ρ… Ρ‚ΠΈΠΏΠΎΠ² элСктричСских ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»Π΅ΠΉ Ρ‚ΠΎΠΊΠ°. Π’ Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… условиях часто ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ΡΡ Π²Ρ‹ΡΠΎΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ ΠΈ Π½ΠΈΠ·ΠΊΠΎΠ²ΠΎΠ»ΡŒΡ‚Π½Ρ‹Π΅ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы напряТСния.


ΠœΡ‹ прСдставили ΠΏΠΎΠ΄Ρ€ΠΎΠ±Π½ΡƒΡŽ ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ ΠΎΠ± этом Π²ΠΈΠ΄Π΅ трансформаторных устройств. ΠŸΡ€ΠΈ нСобходимости Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Ρ„ΠΎΡ‚ΠΎ ΠΈ Π²ΠΈΠ΄Π΅ΠΎ.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ трансформаторы ΠΈ ΠΈΡ… ΠΏΡ€ΠΈΠ½Ρ†ΠΈΠΏ Ρ€Π°Π±ΠΎΡ‚Ρ‹

Π§Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ½ΠΈΠ·ΠΈΡ‚ΡŒ напряТСниС ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰Π΅Π³ΠΎ Ρ‚ΠΎΠΊΠ° ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ автотрансформаторы, Π°, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΠΏΠΎΠ²Ρ‹ΡΠΈΡ‚ΡŒ – ΠΏΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠ΅. Π­Ρ‚ΠΎ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ бСзопасныС Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Π΅ устройства, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π½ΡƒΠΆΠ½Ρ‹, Ссли Ρƒ вас Π½Π° производствС ΠΈΠ»ΠΈ Π΄ΠΎΠΌΠ° высокоС напряТСниС Π² основной сСти. А Ρ‚Π°ΠΊΠΆΠ΅, Ρ‡Ρ‚ΠΎΠ±Ρ‹ ΡΠΎΡ…Ρ€Π°Π½ΠΈΡ‚ΡŒ Ρ€Π°Π±ΠΎΡ‚Ρƒ Π΄ΠΎΠΌΠ°ΡˆΠ½ΠΈΡ… элСктроприборов. Если ΠΆΠ΅ Ρƒ вас Π² сСти 385 Π²ΠΎΠ»ΡŒΡ‚, Π° домашняя Π°Π²Ρ‚ΠΎΠΌΠ°Ρ‚ΠΈΠΊΠ° Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ Π½Π° 220, Ρ‚ΠΎ Π²Π°ΠΌ Π½ΡƒΠΆΠ΅Π½ ΠΎΠ΄Π½ΠΎΡ„Π°Π·ΠΎΠ²Ρ‹ΠΉ ΠΈΠ»ΠΈ Ρ‚Ρ€Ρ‘Ρ…Ρ„Π°Π·ΠΎΠ²Ρ‹ΠΉ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор. Если Π²Π°ΠΌ Π±ΡƒΠ΄Π΅Ρ‚ интСрСсно, Ρ‚ΠΎΠ³Π΄Π° ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΡ€ΠΎΡ‡Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΎ ΠΈΠΌΠΏΡƒΠ»ΡŒΡΠ½Ρ‹ΠΉ трансформатор.

Π’Ρ€Π΅Ρ…Ρ„Π°Π·ΠΎΠ²Ρ‹Π΅ ΠΈ Π΄Π²ΡƒΡ…Ρ„Π°Π·ΠΎΠ²Ρ‹Π΅ устройства Π²Ρ‹ΠΏΠΎΠ»Π½ΡΡŽΡ‚ Ρ‚Π°ΠΊΠΈΠ΅ Ρ„ΡƒΠ½ΠΊΡ†ΠΈΠΈ:

  1. Π­Π»Π΅ΠΊΡ‚Ρ€ΠΈΡ‡Π΅ΡΠΊΡƒΡŽ ΠΈΠ·ΠΎΠ»ΡΡ†ΠΈΡŽ. Π­Ρ‚ΠΎ являСтся ΠΎΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹ΠΌ условиСм, Ссли Ρƒ вас ΠΏΠΎΠ²Ρ‹ΡˆΠ΅Π½Π½Ρ‹ΠΉ ΡƒΡ€ΠΎΠ²Π΅Π½ΡŒ опасности ΠΈ пораТСния Ρ‚ΠΎΠΊΠΎΠΌ.
  2. РаспрСдСлСниС Ρ‚ΠΎΠΊΠ° ΠΌΠ΅ΠΆΠ΄Ρƒ потрСбитСлями.
  3. ΠœΠΎΠ³ΡƒΡ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ для измСрСния Π°ΠΌΠΏΠ΅Ρ€ Ρ‚ Π²ΠΎΠ»ΡŒΡ‚.

ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ для Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·Π½ΠΎΠΉ сСти Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠ΄Π±ΠΈΡ€Π°Ρ‚ΡŒ Π΄Π²ΡƒΡ… Ρ„Π°Π·Π½Ρ‹ΠΉ ΠΏΡ€Π΅ΠΎΠ±Ρ€Π°Π·ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒ, Π° для Π΄Π²ΡƒΡ…Ρ„Π°Π·Π½ΠΎΠΉ – ΠΎΠ΄Π½ΠΎΡ„Π°Π·Π½Ρ‹ΠΉ.

Врансформатор Ρ‚ΠΎΠΊΠ° Π’ΠžΠ“-110 ΠΊΠ’

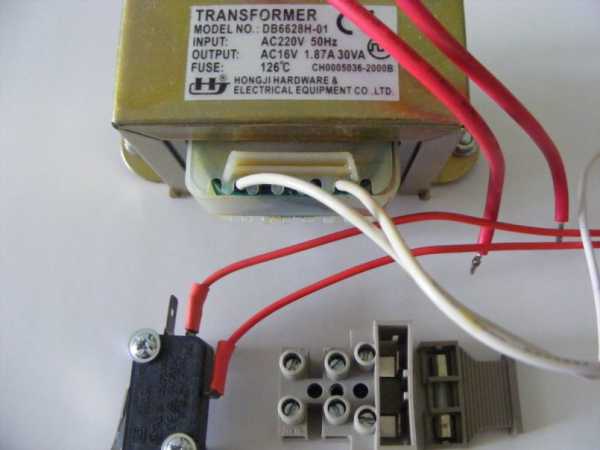

Врансформатор 220 24 Π²Π°Ρ‚Ρ‚ ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² сСти 445 Π²ΠΎΠ»ΡŒΡ‚ (ΠΈΠ½ΠΎΠ³Π΄Π° 385). Π’ΠΎ Π΅ΡΡ‚ΡŒ коэффициСнт трансформации ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰Π΅Π³ΠΎ трансформатора Π½Π΅ измСняСтся ΠΎΡ‚ условий использования. Но Π½ΡƒΠΆΠ½ΠΎ ΠΏΠΎΠΌΠ½ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ нСльзя ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡ‚ΡŒ устройство Π² Ρ†Π΅ΠΏΠΈ с высокими ΠΌΠ°ΠΊΡΠΈΠΌΠ°Π»ΡŒΠ½Ρ‹ΠΌΠΈ показаниями, Π½Π΅ΠΆΠ΅Π»ΠΈ ΡƒΠΊΠ°Π·Π°Π½ΠΎ Π² паспортС.

ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ силовыС трансформаторы ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ состоят ΠΈΠ· Π΄Π²ΡƒΡ… ΠΈΠ»ΠΈ Π±ΠΎΠ»Π΅Π΅ ΠΊΠ°Ρ‚ΡƒΡˆΠ΅ΠΊ ΠΈΠ· ΠΈΠ·ΠΎΠ»ΠΈΡ€ΠΎΠ²Π°Π½Π½ΠΎΠ³ΠΎ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π°. Они Π½Π°ΠΌΠΎΡ‚Π°Π½Ρ‹ Π²ΠΎΠΊΡ€ΡƒΠ³ сСрдСчника, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹ΠΉ сдСлан ΠΈΠ· ΠΆΠ΅Π»Π΅Π·Π°. Когда напряТСниС подаСтся Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ, Ρ‚ΠΎ происходит Π½Π°ΠΌΠ°Π³Π½ΠΈΡ‡ΠΈΠ²Π°Π½ΠΈΠ΅ ΠΆΠ΅Π»Π΅Π·Π½ΠΎΠ³ΠΎ сСрдСчника. А ΠΎΠ½ Π² свою ΠΎΡ‡Π΅Ρ€Π΅Π΄ΡŒ ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΡƒΠ΅Ρ‚ напряТСниС Π² Π΄Ρ€ΡƒΠ³ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ΅.

Π­Ρ‚ΠΎΡ‚ ΠΏΠΎΠΊΠ°Π·Π°Ρ‚Π΅Π»ΡŒ ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ Ρƒ Π°Π±ΡΠΎΠ»ΡŽΡ‚Π½ΠΎ всСх трансформаторов. Но расчСты Π½Π΅ всСгда Π±Ρ‹Π²Π°ΡŽΡ‚ ΠΏΡ€Π°Π²ΠΈΠ»ΡŒΠ½Ρ‹ΠΌΠΈ, поэтому всСгда Ρ‡ΠΈΡ‚Π°ΠΉΡ‚Π΅ характСристики, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ Π΄Π°Π΅Ρ‚ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŒ.

ВСхничСскиС характСристики

Если Π²Ρ‹ ΠΏΠ»Π°Π½ΠΈΡ€ΡƒΠ΅Ρ‚Π΅ ΠΊΡƒΠΏΠΈΡ‚ΡŒ этот трансформатор, Ρ‚ΠΎΠ³Π΄Π° Π²Π°ΠΌ слСдуСт ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Π΅Π³ΠΎ тСхничСскиС характСристики:

  1. ОБМ. Они Π½ΡƒΠΆΠ½Ρ‹ для контроля систСм сигнализации освСщСния. ΠœΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒ ΠΈΡ… ΠΌΠΎΠΆΠ½ΠΎ Ρ‚ΠΎΠ»ΡŒΠΊΠΎ Π² Π·Π°Ρ‰ΠΈΡ‰Π΅Π½Π½Ρ‹Ρ… ящиках. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ Π½ΡƒΠΆΠ½ΠΎ ΡƒΡ‡Π΅ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ ΠΊ Π½ΠΈΠΌ Π½Π΅ Π΄ΠΎΠ»ΠΆΠ½Π° ΠΏΠΎΠΏΠ°Π΄Π°Ρ‚ΡŒ ΠΏΡ‹Π»ΡŒ ΠΈ Π²Π»Π°Π³Π°. Π­Ρ‚ΠΈ трансформаторы Π½ΡƒΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ Π½Π° din-Ρ€Π΅ΠΉΠΊΡƒ.
  2. Π’Π‘Π—Π˜. Π­Ρ‚ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠ΅ Ρ‚Ρ€Π΅Ρ…Ρ„Π°Π·ΠΎΠ²Ρ‹Π΅ трансформаторы. Π’ΠΌΠΎΠ½Ρ‚ΠΈΡ€ΠΎΠ²Π°Π½Ρ‹ ΠΎΠ½ΠΈ Π² Π·Π°Ρ‰ΠΈΡ‚Π½ΠΎΠΌ ΠΊΠΎΠΆΡƒΡ…Π΅. Он Π·Π°Ρ‰ΠΈΡ‰Π°Π΅Ρ‚ ΠΏΡ€ΠΈΠ±ΠΎΡ€ ΠΎΡ‚ Π²Π½Π΅ΡˆΠ½ΠΈΡ… агрСссивных Ρ„Π°ΠΊΡ‚ΠΎΡ€ΠΎΠ².
  3. ОБО ΠΈ ΠžΠ‘ΠžΠ’. Π­Ρ‚ΠΎ ΠΏΡ€ΠΈΠ±ΠΎΡ€Ρ‹ сухого класса. Π˜ΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ ΠΈΡ… ΠΏΡ€ΠΈ напряТСнии сСти Π΄ΠΎ 380 ΠΊΠ’Ρ‚.
  4. ВВП, ЯВП, Π’Π‘-180-2 Π“ΠžΠ‘Π’ 14254 отличаСтся ΠΎΡ‚ всСго нСбольшого напряТСния, ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠ΅ образуСтся Π½Π° Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅. Π˜Ρ… ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π² Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… цСлях. Он ΠΎΡ‡Π΅Π½ΡŒ ΡƒΠ΄ΠΎΠ±Π½Ρ‹ΠΉ Ρ‚Π΅ΠΌ, Ρ‡Ρ‚ΠΎ Π΅Π³ΠΎ ΠΌΠΎΠΆΠ½ΠΎ ΡƒΡΡ‚Π°Π½ΠΎΠ²ΠΈΡ‚ΡŒ своими Ρ€ΡƒΠΊΠ°ΠΌΠΈ.

Π­Ρ‚ΠΎ характСристики этого трансформатора. Если ΠΈΡ… ΠΈΠ·ΡƒΡ‡ΠΈΡ‚ΡŒ Π΄Π΅Ρ‚Π°Π»ΡŒΠ½ΠΎ, Ρ‚ΠΎΠ³Π΄Π° ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠΎΠ½ΡΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ устройство Ρ€Π°Π±ΠΎΡ‚Π°Π΅Ρ‚ качСствСнно. ΠŸΡ€ΠΈ нСобходимости ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΏΡ€ΠΎΡ‡Π΅ΡΡ‚ΡŒ ΠΏΡ€ΠΎ силовой трансформатор.

Π’ΠΈΠ΄Ρ‹ трансформаторов

На Π΄Π°Π½Π½Ρ‹ΠΉ ΠΌΠΎΠΌΠ΅Π½Ρ‚ ΠΌΠΎΠΆΠ½ΠΎ Π²ΡΡ‚Ρ€Π΅Ρ‚ΠΈΡ‚ΡŒ ΠΎΠ³Ρ€ΠΎΠΌΠ½ΠΎΠ΅ количСство ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторов. К основным Π²ΠΈΠ΄Π°ΠΌ ΠΌΠΎΠΆΠ½ΠΎ отнСсти:

  1. Π‘ΡƒΡ…ΠΈΠ΅
  2. ΠœΠ°ΡΠ»ΡΠ½Ρ‹Π΅

Π‘ΡƒΡ…ΠΈΠ΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ Π² повсСднСвном использовании для распрСдСлСния ΠΏΠΎΡΡ‚ΡƒΠΏΠ°ΡŽΡ‰Π΅ΠΉ энСргии Π½Π° ΠΊΠ»Π΅ΠΌΠΌΡ‹ Π³Π°Π»ΠΎΠ³Π΅Π½ΠΎΠ²Ρ‹Ρ… Π»Π°ΠΌΠΏ. Π˜Ρ… прСимущСством являСтся Ρ‚ΠΎ, Ρ‡Ρ‚ΠΎ ΠΎΠ½ΠΈ Π½Π΅Π²Π΅Π»ΠΈΠΊΠΈ Π² Ρ€Π°Π·ΠΌΠ΅Ρ€Π°Ρ… ΠΈ ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ высоким классом Π·Π°Ρ‰ΠΈΡ‚Ρ‹. Π’Π°ΠΊΠΈΠ΅ трансформаторы часто ΠΈΡΠΏΠΎΠ»ΡŒΠ·ΡƒΡŽΡ‚ Π½Π° химичСских Π·Π°Π²ΠΎΠ΄Π°Ρ… ΠΈΠ»ΠΈ Π½Π΅Ρ„Ρ‚Π΅ΠΏΠ΅Ρ€Π΅Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°ΡŽΡ‰ΠΈΡ… производствах. Π‘Ρ…Π΅ΠΌΠ° ΠΈΡ… Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π½Π΅Ρ‡Π΅ΠΌ Π½Π΅ отличаСтся ΠΎΡ‚ стандартной.

Π•Ρ‰Π΅ ΠΈΡ… ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ для Π±Ρ‹Ρ‚ΠΎΠ²Ρ‹Ρ… ΠΈ производствСнных Ρ†Π΅ΠΏΠ΅ΠΉ, для контроля Ρ€Π°Π±ΠΎΡ‚Ρ‹ Π³Π°Π»ΠΎΠ³Π΅Π½Π½Ρ‹Ρ… Π»Π°ΠΌΠΏ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΡ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ².

ΠžΠ±Π·ΠΎΡ€ Ρ†Π΅Π½

ΠšΡƒΠΏΠΈΡ‚ΡŒ ящик с ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΌ трансформатором ΠΈ ΠΏΡ€ΠΈΠ±ΠΎΡ€ Π½Π° 220, 12, 180 ΠΌΠΎΠΆΠ½ΠΎ Π½Π°ΠΉΡ‚ΠΈ Π² спСциализированном ΠΌΠ°Π³Π°Π·ΠΈΠ½Π΅. ΠŸΡ€ΠΈ нСобходимости Π²Ρ‹ Ρ‚Π°ΠΊΠΆΠ΅ ΠΌΠΎΠΆΠ΅Ρ‚Π΅ ΠΎΠ±Ρ€Π°Ρ‚ΠΈΡ‚ΡŒΡΡ Π½Π° Π·Π°Π²ΠΎΠ΄ ΠΊ ΠΏΡ€ΠΎΠΈΠ·Π²ΠΎΠ΄ΠΈΡ‚Π΅Π»ΡŽ ΠΈ Π½Π°ΠΉΡ‚ΠΈ этот Ρ‚ΠΎΠ²Π°Ρ€ Ρƒ Π½Π΅Π³ΠΎ. НиТС ΠΌΡ‹ прСдставили ΠΈΠ½Ρ„ΠΎΡ€ΠΌΠ°Ρ†ΠΈΡŽ, которая прСдставлСна Π½Π° Ρ„ΠΎΡ‚ΠΎ:

Π­Ρ‚ΠΎ основныС Ρ†Π΅Π½Ρ‹, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ прСдставлСны Π½Π° трансформаторы. Если Π²Ρ‹ ΠΆΠ΅Π»Π°Π΅Ρ‚Π΅ ΠΏΠΎΠ»ΡƒΡ‡ΠΈΡ‚ΡŒ ΠΈΠΌΠΏΠΎΡ€Ρ‚Π½Ρ‹Π΅ ΠΌΠΎΠ΄Π΅Π»ΠΈ, Ρ‚ΠΎΠ³Π΄Π° ΠΈΡ… ΡΡ‚ΠΎΠΈΠΌΠΎΡΡ‚ΡŒ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π½Π°Ρ‡ΠΈΡ‚Π΅Π»ΡŒΠ½ΠΎ Π²Ρ‹ΡˆΠ΅.

Как Π²ΠΈΠ΄ΠΈΡ‚Π΅, Π½Π° Π²ΠΈΠ΄Π΅ΠΎ прСдставлСна основная информация ΠΎ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΡ… трансформаторах. НадССмся, Ρ‡Ρ‚ΠΎ эта информация Π±ΡƒΠ΄Π΅Ρ‚ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠΉ.

Π§ΠΈΡ‚Π°ΠΉΡ‚Π΅ Ρ‚Π°ΠΊΠΆΠ΅: Π½Π°ΠΌΠΎΡ‚ΠΊΠ° Ρ‚ΠΎΡ€ΠΎΠΈΠ΄Π°Π»ΡŒΠ½ΠΎΠ³ΠΎ трансформатора.

vse-elektrichestvo.ru

Врансформатор

Врансформатор состоит ΠΈΠ· Π΄Π²ΡƒΡ… ΠΎΡ‚Π΄Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹Ρ… ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ. Π’Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° прикладываСтся ΠΊ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅ ΠΈ создаСт ΠΈΠ·ΠΌΠ΅Π½ΡΡŽΡ‰Π΅Π΅ΡΡ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅. Π­Ρ‚ΠΎ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ взаимодСйствуСт со Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, индуцируя Π² Π½Π΅ΠΉ напряТСниС ΠΏΠ΅Ρ€Π΅ΠΌΠ΅Π½Π½ΠΎΠ³ΠΎ Ρ‚ΠΎΠΊΠ° (Ρ‚ΠΎΡ‡Π½Π΅Π΅, Π­Π”Π‘). НапряТСниС, ΠΈΠ½Π΄ΡƒΡ†ΠΈΡ€ΡƒΠ΅ΠΌΠΎΠ΅ Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, ΠΈΠΌΠ΅Π΅Ρ‚ Ρ‚Ρƒ ΠΆΠ΅ частоту, Ρ‡Ρ‚ΠΎ ΠΈ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС, Π½ΠΎ Π΅Π³ΠΎ Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Π° опрСдСляСтся ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ числа Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΈ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ.

Если Π²Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Π²ΠΎΠ΄Π°Ρ… ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ = V1
Π²Ρ‹Ρ…ΠΎΠ΄Π½ΠΎΠ΅ напряТСниС Π½Π° Π²Ρ‹Π²ΠΎΠ΄Π°Ρ… Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ = V2
число Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ = T1
число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ = T2

Ρ‚ΠΎ

ΠšΡ€ΠΎΠΌΠ΅ Ρ‚ΠΎΠ³ΠΎ, I1/ I2 = T1/ T2, Π³Π΄Π΅ I1 ΠΈ I2 – Ρ‚ΠΎΠΊΠΈ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ соотвСтствСнно.

Β

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ ΠΏΠΎΠ»Π΅Π·Π½ΠΎΠ³ΠΎ дСйствия (ΠšΠŸΠ”) трансформатора

ΠŸΡ€ΠΈΠ²Π΅Π΄Π΅Π½Π½Ρ‹Π΅ Π²Ρ‹ΡˆΠ΅ ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ ΠΏΡ€Π΅Π΄ΠΏΠΎΠ»Π°Π³Π°ΡŽΡ‚, Ρ‡Ρ‚ΠΎ трансформатор ΠΈΠΌΠ΅Π΅Ρ‚ 100%-Π½Ρ‹ΠΉ ΠšΠŸΠ”, Ρ‚. Π΅. ΠΏΠΎΠ»Π½ΠΎΡΡ‚ΡŒΡŽ ΠΎΡ‚ΡΡƒΡ‚ΡΡ‚Π²ΡƒΡŽΡ‚ ΠΊΠ°ΠΊΠΈΠ΅-Π»ΠΈΠ±ΠΎ ΠΏΠΎΡ‚Π΅Ρ€ΠΈ мощности. Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ,
Входная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ I1β€’V1 = Выходная ΠΌΠΎΡ‰Π½ΠΎΡΡ‚ΡŒ I2β€’V2.
На ΠΏΡ€Π°ΠΊΡ‚ΠΈΠΊΠ΅ трансформаторы ΠΈΠΌΠ΅ΡŽΡ‚ ΠšΠŸΠ” ΠΎΠΊΠΎΠ»ΠΎ 96-99%. Для увСличСния ΠšΠŸΠ” трансформатора Π΅Π³ΠΎ пСрвичная ΠΈ вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π½Π°ΠΌΠ°Ρ‚Ρ‹Π²Π°ΡŽΡ‚ΡΡ Π½Π° ΠΎΠ΄Π½ΠΎΠΌ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΌ сСрдСчникС (рис. 7.10).

Β

ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ ΠΈ ΠΏΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформаторы

ΠŸΠΎΠ²Ρ‹ΡˆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ Π½Π° Π²Ρ‹Ρ…ΠΎΠ΄Π΅ (Π²ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅) Π±ΠΎΠ»Π΅Π΅ высокоС напряТСниС, Ρ‡Π΅ΠΌ ΠΏΡ€ΠΈΠ»ΠΎΠΆΠ΅Π½ΠΎ Π½Π° Π²Ρ…ΠΎΠ΄Π΅ (ΠΊ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅). Для этого число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ дСлаСтся большС числа Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ.
ΠŸΠΎΠ½ΠΈΠΆΠ°ΡŽΡ‰ΠΈΠΉ трансформатор Π²Ρ‹Ρ€Π°Π±Π°Ρ‚Ρ‹Π²Π°Π΅Ρ‚ Π½Π° своСм Π²Ρ‹Ρ…ΠΎΠ΄Π΅ мСньшСС напряТСниС, Ρ‡Π΅ΠΌ Π½Π° Π²Ρ…ΠΎΠ΄Π΅, ΠΏΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ Π΅Π³ΠΎ вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° ΠΈΠΌΠ΅Π΅Ρ‚ мСньшСС число Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠΎ ΡΡ€Π°Π²Π½Π΅Π½ΠΈΡŽ с ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ.

Β

ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ привСдСния сопротивлСния

Врансформатор, ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½Π½Ρ‹ΠΉ Π½Π° рис. 7.11, ΠΈΠΌΠ΅Π΅Ρ‚ Π² Ρ†Π΅ΠΏΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ Π½Π°Π³Ρ€ΡƒΠ·ΠΎΡ‡Π½Ρ‹ΠΉ рСзистор r2. Π‘ΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΠ΅ r2 ΠΌΠΎΠΆΠ½ΠΎ ΠΏΠ΅Ρ€Π΅ΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΠΈΠ»ΠΈ, ΠΊΠ°ΠΊ говорят, привСсти ΠΊ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅, Ρ‚. Π΅. ΠΊ ΡΠΎΠΏΡ€ΠΎΡ‚ΠΈΠ²Π»Π΅Π½ΠΈΡŽ трансформатора r1 со стороны ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. ΠžΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ r1/ r2 называСтся коэффициСнтом привСдСния сопротивлСния. Π­Ρ‚ΠΎΡ‚ коэффициСнт ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΡ‡ΠΈΡ‚Π°Ρ‚ΡŒ ΡΠ»Π΅Π΄ΡƒΡŽΡ‰ΠΈΠΌ ΠΎΠ±Ρ€Π°Π·ΠΎΠΌ. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ r1 = V1 / I1 ΠΈ r2 = V2 / I2, Ρ‚ΠΎ

Рис. 7.10. Врансформатор.

Рис. 7.11. ΠšΠΎΡΡ„Ρ„ΠΈΡ†ΠΈΠ΅Π½Ρ‚ привСдСния
сопротивлСния


r1/ r2 = Π’12/ Π’22 = n2.

Рис. 7.12. Автотрансформатор.

Β


Рис. 7.13. Автотрансформатор с нСсколькими ΠΎΡ‚Π²ΠΎΠ΄Π°ΠΌΠΈ.

Β

Но V1 / V2 = T1 / T2 = n ΠΈ I2 / I1 = T1 / T2 = n, поэтому

r1 / r2 = n2

НапримСр, Ссли сопротивлСниС Π½Π°Π³Ρ€ΡƒΠ·ΠΊΠΈ r2 = 100 Ом ΠΈ ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ числа Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ (коэффициСнт трансформации) T1 / T2 = ΠΏ = 2 : 1, Ρ‚ΠΎ со стороны ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ трансформатор ΠΌΠΎΠΆΠ½ΠΎ Ρ€Π°ΡΡΠΌΠ°Ρ‚Ρ€ΠΈΠ²Π°Ρ‚ΡŒ ΠΊΠ°ΠΊ рСзистор с сопротивлСниСм r1 = 100 Ом β€’ 22 = 100 β€’ 4 = 400 Ом.

Β

Автотрансформатор

Врансформатор ΠΌΠΎΠΆΠ΅Ρ‚ ΠΈΠΌΠ΅Ρ‚ΡŒ ΠΎΠ΄Π½Ρƒ-Π΅Π΄ΠΈΠ½ΡΡ‚Π²Π΅Π½Π½ΡƒΡŽ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΡƒ с ΠΎΠ΄Π½ΠΈΠΌ ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠΌ ΠΎΡ‚ части Π²ΠΈΡ‚ΠΊΠΎΠ² этой ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° рис. 7.12. Π—Π΄Π΅ΡΡŒ T1 β€” число Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΠΈ T2 β€” число Π²ΠΈΡ‚ΠΊΠΎΠ² Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. НапряТСния, Ρ‚ΠΎΠΊΠΈ, сопротивлСния ΠΈ коэффициСнт трансформации ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ΡΡ Ρ‚Π΅ΠΌΠΈ ΠΆΠ΅ Ρ„ΠΎΡ€ΠΌΡƒΠ»Π°ΠΌΠΈ, ΠΊΠΎΡ‚ΠΎΡ€Ρ‹Π΅ ΠΏΡ€ΠΈΠΌΠ΅Π½ΠΈΠΌΡ‹ ΠΊ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎΠΌΡƒ трансформатору.
На рис. 7.13 ΠΏΠΎΠΊΠ°Π·Π°Π½ Π΅Ρ‰Π΅ ΠΎΠ΄ΠΈΠ½ трансформатор с СдинствСнной ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΎΠΉ, Π² ΠΊΠΎΡ‚ΠΎΡ€ΠΎΠΌ сдСлано нСсколько ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠ² ΠΎΡ‚ этой ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. ВсС ΡΠΎΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΡ для напряТСний, Ρ‚ΠΎΠΊΠΎΠ² ΠΈ сопротивлСний ΠΏΠΎ-ΠΏΡ€Π΅ΠΆΠ½Π΅ΠΌΡƒ ΠΎΠΏΡ€Π΅Π΄Π΅Π»ΡΡŽΡ‚ΡΡ коэффициСнтом трансформации (V1/Va = Π’1/Π’a, V1/Vb = Π’1/Π’b ΠΈ Ρ‚. Π΄.).

Β

Врансформатор с ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠΌ ΠΎΡ‚ срСднСй Ρ‚ΠΎΡ‡ΠΊΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ

На рис. 7.14 ΠΈΠ·ΠΎΠ±Ρ€Π°ΠΆΠ΅Π½ трансформатор с ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠΌ ΠΎΡ‚ сСрСдины Π΅Π³ΠΎ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ. Π‘ Π²Π΅Ρ€Ρ…Π½Π΅ΠΉ ΠΈ Π½ΠΈΠΆΠ½Π΅ΠΉ ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ ΡΠ½ΠΈΠΌΠ°ΡŽΡ‚ΡΡ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ напряТСния Va ΠΈ Vb, ΠžΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ Π²Ρ…ΠΎΠ΄Π½ΠΎΠ³ΠΎ напряТСния (Π½Π° ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ΅) ΠΊ ΠΊΠ°ΠΆΠ΄ΠΎΠΌΡƒ ΠΈΠ· этих Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Ρ… напряТСний опрСдСляСтся ΠΎΡ‚Π½ΠΎΡˆΠ΅Π½ΠΈΠ΅ΠΌ числа Π²ΠΈΡ‚ΠΊΠΎΠ², ΠΏΡ€ΠΈΡ‡Π΅ΠΌ

V1/Va = Π’1/Π’a V1/Vb = Π’1/Π’b

Π³Π΄Π΅ Π’1, Π’a ΠΈ Π’b β€” число Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ, Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ Π° ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ b ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ соотвСтствСнно. ΠŸΠΎΡΠΊΠΎΠ»ΡŒΠΊΡƒ ΠΎΡ‚Π²ΠΎΠ΄ сдСлан ΠΎΡ‚ сСрСдины Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, напряТСния Va ΠΈ Vb Ρ€Π°Π²Π½Ρ‹ ΠΏΠΎ Π°ΠΌΠΏΠ»ΠΈΡ‚ΡƒΠ΄Π΅. Если срСдняя Ρ‚ΠΎΡ‡ΠΊΠ° Π·Π°Π·Π΅ΠΌΠ»Π΅Π½Π°, ΠΊΠ°ΠΊ Π² схСмС Π½Π° рис. 7.14, Ρ‚ΠΎ Π²Ρ‹Ρ…ΠΎΠ΄Π½Ρ‹Π΅ напряТСния, снимаСмыС с Π΄Π²ΡƒΡ… ΠΏΠΎΠ»ΠΎΠ²ΠΈΠ½ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ, находятся Π² ΠΏΡ€ΠΎΡ‚ΠΈΠ²ΠΎΡ„Π°Π·Π΅.


ΠŸΡ€ΠΈΠΌΠ΅Ρ€

ΠžΠ±Ρ€Π°Ρ‚ΠΈΠΌΡΡ ΠΊ рис. 7.15. (Π°) РассчитайтС напряТСниС ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌΠΈ Π’ ΠΈ Π‘ трансформатора, (Π±) Если ΠΌΠ΅ΠΆΠ΄Ρƒ Π²Ρ‹Π²ΠΎΠ΄Π°ΠΌΠΈ А ΠΈ Π’ Π½Π°ΠΌΠΎΡ‚Π°Π½ΠΎ 30 Π²ΠΈΡ‚ΠΊΠΎΠ², Ρ‚ΠΎ сколь¬ко всСго Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΈΠΌΠ΅Π΅Ρ‚ вторичная ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ° трансформатора?
РСшСниС
a) VBC = VAD – VAB – VCD = 36 Π’ – 6 Π’ – 12 Π’ = 18 Π’.
Число Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ А ΠΈ Π’
b) VAB / VAD == β€”β€”β€”β€”β€”β€”β€”β€”β€”β€”β€”β€”β€”β€”β€”
Число Π²ΠΈΡ‚ΠΊΠΎΠ² ΠΌΠ΅ΠΆΠ΄Ρƒ А ΠΈ D

Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, 6 Π’/36 Π’ = 30/ TAD, ΠΎΡ‚ΡΡŽΠ΄Π° TAD = 30 β€’ 36/6 = 180 Π²ΠΈΡ‚ΠΊΠΎΠ².

Рис. 7.14. Врансформатор с ΠΎΡ‚Π²ΠΎΠ΄ΠΎΠΌ ΠΎΡ‚ срСднСй Ρ‚ΠΎΡ‡ΠΊΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠΈ.

Рис. 7.15. VAD = 36 Π’, VAB = Π± Π’,
VCD = 12 Π’.

Β

ΠœΠ°Π³Π½ΠΈΡ‚Π½Π°Ρ Ρ†Π΅ΠΏΡŒ

ΠŸΡ€ΠΈΠ½ΡΡ‚ΠΎ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ, Ρ‡Ρ‚ΠΎ Π² ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΉ Ρ†Π΅ΠΏΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ (ΠΈΠ»ΠΈ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅), измСряСмый Π² тСслах, создаСтся силой, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΠΎΠΉ ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠ΄Π²ΠΈΠΆΡƒΡ‰Π΅ΠΉ силой (ΠœΠ”Π‘). ΠœΠ°Π³Π½ΠΈΡ‚Π½Π°Ρ Ρ†Π΅ΠΏΡŒ ΠΎΠ±Ρ‹Ρ‡Π½ΠΎ сравниваСтся с элСктричСской Ρ†Π΅ΠΏΡŒΡŽ, ΠΏΡ€ΠΈΡ‡Π΅ΠΌ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΉ ΠΏΠΎΡ‚ΠΎΠΊ сопоставляСтся с Ρ‚ΠΎΠΊΠΎΠΌ, Π° магнитодвиТущая сила с элСктродвиТущСй силой. Π’ΠΎΡ‡Π½ΠΎ Ρ‚Π°ΠΊ ΠΆΠ΅, ΠΊΠ°ΠΊ говорят ΠΎ сопротивлСнии R элСктричСской Ρ†Π΅ΠΏΠΈ, ΠΌΠΎΠΆΠ½ΠΎ Π³ΠΎΠ²ΠΎΡ€ΠΈΡ‚ΡŒ ΠΎ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΌ сопротивлСнии S ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΉ Ρ†Π΅Π½ΠΈ; эти понятия ΠΈΠΌΠ΅ΡŽΡ‚ Π°Π½Π°Π»ΠΎΠ³ΠΈΡ‡Π½Ρ‹ΠΉ смысл. НапримСр, Ρ‚Π°ΠΊΠΎΠΉ магнитомягкий ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π», ΠΊΠ°ΠΊ ΠΊΠΎΠ²ΠΊΠΎΠ΅ ΠΆΠ΅Π»Π΅Π·ΠΎ, ΠΎΠ±Π»Π°Π΄Π°Π΅Ρ‚ Π½ΠΈΠ·ΠΊΠΈΠΌ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΌ сопротивлСниСм, Ρ‚. Π΅. Π½ΠΈΠ·ΠΊΠΈΠΌ сопротивлСниСм для ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ ΠΏΠΎΡ‚ΠΎΠΊΠ°.

Β

ΠœΠ°Π³Π½ΠΈΡ‚Π½Π°Ρ ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒ

ΠœΠ°Π³Π½ΠΈΡ‚Π½Π°Ρ ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° это ΠΌΠ΅Ρ€Π° лСгкости Π΅Π³ΠΎ намагничивания. НапримСр, ΠΊΠΎΠ²ΠΊΠΎΠ΅ ΠΆΠ΅Π»Π΅Π·ΠΎ ΠΈ Π΄Ρ€ΡƒΠ³ΠΈΠ΅ элСктромагнитныС ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹, Ρ‚Π°ΠΊΠΈΠ΅, ΠΊΠ°ΠΊ Ρ„Π΅Ρ€Ρ€ΠΈΡ‚Ρ‹, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ высокой ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠΉ ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒΡŽ. Π­Ρ‚ΠΈ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² трансформаторах, ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠ°Ρ… индуктивности, Ρ€Π΅Π»Π΅ ΠΈ Ρ„Π΅Ρ€Ρ€ΠΈΡ‚ΠΎΠ²Ρ‹Ρ… Π°Π½Ρ‚Π΅Π½Π½Π°Ρ…. Π’ ΠΎΡ‚Π»ΠΈΡ‡ΠΈΠ΅ ΠΎΡ‚ Π½ΠΈΡ… Π½Π΅ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Π΅ ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Ρ‹ ΠΈΠΌΠ΅ΡŽΡ‚ ΠΎΡ‡Π΅Π½ΡŒ Π½ΠΈΠ·ΠΊΡƒΡŽ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΡƒΡŽ ΠΏΡ€ΠΎΠ½ΠΈΡ†Π°Π΅ΠΌΠΎΡΡ‚ΡŒ. ΠœΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Π΅ сплавы, Ρ‚Π°ΠΊΠΈΠ΅, ΠΊΠ°ΠΊ крСмнистая ΡΡ‚Π°Π»ΡŒ, ΠΎΠ±Π»Π°Π΄Π°ΡŽΡ‚ ΡΠΏΠΎΡΠΎΠ±Π½ΠΎΡΡ‚ΡŒΡŽ ΡΠΎΡ…Ρ€Π°Π½ΡΡ‚ΡŒ состояниС намагничСнности Π² отсутствиС ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля ΠΈ поэтому ΠΏΡ€ΠΈΠΌΠ΅Π½ΡΡŽΡ‚ΡΡ Π² качСствС постоянных ΠΌΠ°Π³Π½ΠΈΡ‚ΠΎΠ² Π² громкоговоритСлях (динамичСских Π³ΠΎΠ»ΠΎΠ²ΠΊΠ°Ρ…), магнитоэлСктричСских ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€Π°Ρ… с ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ ΠΈ Ρ‚. Π΄.

Β

Π­ΠΊΡ€Π°Π½ΠΈΡ€ΠΎΠ²Π°Π½ΠΈΠ΅

Рассмотрим ΠΏΠΎΠ»Ρ‹ΠΉ Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€, ΠΏΠΎΠΌΠ΅Ρ‰Π΅Π½Π½Ρ‹ΠΉ Π² ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ (рис. 7.16). Если этот Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€ ΠΈΠ·Π³ΠΎΡ‚ΠΎΠ²Π»Π΅Π½ ΠΈΠ· ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π° с Π½ΠΈΠ·ΠΊΠΈΠΌ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΌ сопротивлСниСм (магнитомягкого ΠΌΠ°Ρ‚Π΅Ρ€ΠΈΠ°Π»Π°), Ρ‚ΠΎ ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ ΠΏΠΎΠ»Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΊΠΎΠ½Ρ†Π΅Π½Ρ‚Ρ€ΠΈΡ€ΠΎΠ²Π°Ρ‚ΡŒΡΡ Π² стСнках Ρ†ΠΈΠ»ΠΈΠ½Π΄Ρ€Π°, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° рисункС, Π½Π΅ попадая Π² Π΅Π³ΠΎ Π²Π½ΡƒΡ‚Ρ€Π΅Π½Π½ΡŽΡŽ ΠΎΠ±Π»Π°ΡΡ‚ΡŒ.

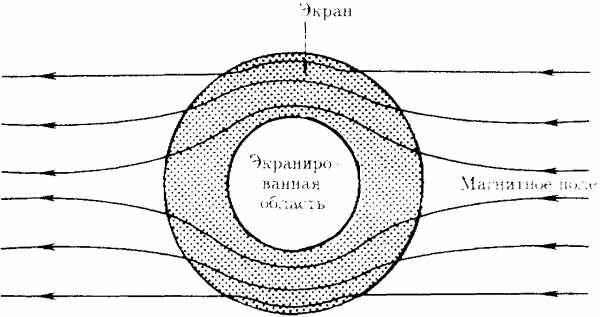

Рис. 7.16. ΠœΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ΅ экранированиС.

Рис. 7.17. ЭлСктростатичСскоС экранированиС Π² трансформаторС.

Π‘Π»Π΅Π΄ΠΎΠ²Π°Ρ‚Π΅Π»ΡŒΠ½ΠΎ, Ссли Π² эту ΠΎΠ±Π»Π°ΡΡ‚ΡŒ ΠΏΠΎΠΌΠ΅ΡΡ‚ΠΈΡ‚ΡŒ ΠΊΠ°ΠΊΠΎΠΉ-Π»ΠΈΠ±ΠΎ ΠΏΡ€Π΅Π΄ΠΌΠ΅Ρ‚, ΠΎΠ½ Π±ΡƒΠ΄Π΅Ρ‚ Π·Π°Ρ‰ΠΈΡ‰Π΅Π½ (экранирован) ΠΎΡ‚ влияния ΠΌΠ°Π³Π½ΠΈΡ‚Π½ΠΎΠ³ΠΎ поля Π² ΠΎΠΊΡ€ΡƒΠΆΠ°ΡŽΡ‰Π΅ΠΌ пространствС. Π’Π°ΠΊΠΎΠ΅ экранированиС, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΠΎΠ΅ ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹ΠΌ экранированиСм, примСняСтся для Π·Π°Ρ‰ΠΈΡ‚Ρ‹ ΠΎΡ‚ Π²Π½Π΅ΡˆΠ½ΠΈΡ… ΠΌΠ°Π³Π½ΠΈΡ‚Π½Ρ‹Ρ… ΠΏΠΎΠ»Π΅ΠΉ элСктронно-Π»ΡƒΡ‡Π΅Π²Ρ‹Ρ… Ρ‚Ρ€ΡƒΠ±ΠΎΠΊ, магнитоэлСктричСских ΠΈΠ·ΠΌΠ΅Ρ€ΠΈΡ‚Π΅Π»ΡŒΠ½Ρ‹Ρ… ΠΏΡ€ΠΈΠ±ΠΎΡ€ΠΎΠ² с ΠΏΠΎΠ΄Π²ΠΈΠΆΠ½ΠΎΠΉ ΠΊΠ°Ρ‚ΡƒΡˆΠΊΠΎΠΉ, динамичСских Π³ΠΎΠ»ΠΎΠ²ΠΎΠΊ Π³Ρ€ΠΎΠΌΠΊΠΎΠ³ΠΎΠ²ΠΎΡ€ΠΈΡ‚Π΅Π»Π΅ΠΉ ΠΈ Ρ‚. ΠΏ.
Π’ трансформаторах ΠΈΠ½ΠΎΠ³Π΄Π° примСняСтся Π΄Ρ€ΡƒΠ³ΠΎΠΉ Ρ‚ΠΈΠΏ экранирования, Π½Π°Π·Ρ‹Π²Π°Π΅ΠΌΡ‹ΠΉ элСктростатичСским ΠΈΠ»ΠΈ элСктричСским экранированиСм. ΠœΠ΅ΠΆΠ΄Ρƒ ΠΏΠ΅Ρ€Π²ΠΈΡ‡Π½ΠΎΠΉ ΠΈ Π²Ρ‚ΠΎΡ€ΠΈΡ‡Π½ΠΎΠΉ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ трансформатора размСщаСтся экран ΠΈΠ· Ρ‚ΠΎΠ½ΠΊΠΎΠΉ ΠΌΠ΅Π΄Π½ΠΎΠΉ Ρ„ΠΎΠ»ΡŒΠ³ΠΈ, ΠΊΠ°ΠΊ ΠΏΠΎΠΊΠ°Π·Π°Π½ΠΎ Π½Π° рис. 7.17. ΠŸΡ€ΠΈ Π·Π°Π·Π΅ΠΌΠ»Π΅Π½ΠΈΠΈ Ρ‚Π°ΠΊΠΎΠ³ΠΎ экрана сильно ΡƒΠΌΠ΅Π½ΡŒΡˆΠ°Π΅Ρ‚ΡΡ влияниС Смкости ΠΌΠ΅ΠΆΠ΄Ρƒ ΠΎΠ±ΠΌΠΎΡ‚ΠΊΠ°ΠΌΠΈ, которая Π²ΠΎΠ·Π½ΠΈΠΊΠ°Π΅Ρ‚ ΠΈΠ·-Π·Π° разности ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»ΠΎΠ² этих ΠΎΠ±ΠΌΠΎΡ‚ΠΎΠΊ. ЭлСктростатичСскоС экранированиС примСняСтся Ρ‚Π°ΠΊΠΆΠ΅ Π² ΠΊΠΎΠ°ΠΊΡΠΈΠ°Π»ΡŒΠ½Ρ‹Ρ… кабСлях ΠΈ Π²ΡΡŽΠ΄Ρƒ, Π³Π΄Π΅ ΠΏΡ€ΠΎΠ²ΠΎΠ΄Π½ΠΈΠΊΠΈ ΠΈΠΌΠ΅ΡŽΡ‚ Ρ€Π°Π·Π½Ρ‹Π΅ ΠΏΠΎΡ‚Π΅Π½Ρ†ΠΈΠ°Π»Ρ‹ ΠΈ находятся Π² нСпосрСдствСнной близости Π΄Ρ€ΡƒΠ³ ΠΎΡ‚ Π΄Ρ€ΡƒΠ³Π°.

Π’ этом Π²ΠΈΠ΄Π΅ΠΎ Ρ€Π°ΡΡΠΊΠ°Π·Ρ‹Π²Π°ΡŽΡ‚ ΠΎ Ρ‚ΠΎΠΌ, Ρ‡Ρ‚ΠΎ Ρ‚Π°ΠΊΠΎΠ΅ трансформатор:

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

radiolubitel.net

Π”ΠΎΠ±Π°Π²ΠΈΡ‚ΡŒ ΠΊΠΎΠΌΠΌΠ΅Π½Ρ‚Π°Ρ€ΠΈΠΉ

Π’Π°Ρˆ адрСс email Π½Π΅ Π±ΡƒΠ΄Π΅Ρ‚ ΠΎΠΏΡƒΠ±Π»ΠΈΠΊΠΎΠ²Π°Π½. ΠžΠ±ΡΠ·Π°Ρ‚Π΅Π»ΡŒΠ½Ρ‹Π΅ поля ΠΏΠΎΠΌΠ΅Ρ‡Π΅Π½Ρ‹ *
