Технология сварки полуавтоматом MIG/MAG

Свар­ка MIG/MAG была изоб­ре­те­на в 1950-х годах и основ­ные прин­ци­пы исполь­зу­ют­ся, в совре­мен­ных сва­роч­ных аппа­ра­тах по сей день. Она явля­ет­ся самой уни­вер­саль­ной и часто при­ме­ня­е­мой в кузов­ном ремон­те. Когда речь идёт о полу­ав­то­ма­ти­че­ской свар­ке, то, име­ют вви­ду, имен­но эту свар­ку. В отли­чие от дру­гих видов руч­ной свар­ки она отли­ча­ет­ся лёг­ко­стью при­ме­не­ния, при этом даёт каче­ствен­ный резуль­тат.

Более пра­виль­ное и пол­ное назва­ние это­го вида свар­ки GMAW (Gas metal arc welding – элек­тро­ду­го­вая свар­ка метал­ла в сре­де защит­но­го газа), но чаще исполь­зу­ют имен­но аббре­ви­а­ту­ру  MIG/MAG (Metal Inert Gas/ Metal Active Gas).

MIG/MAG-свар­ка – это элек­тро-дуго­вая свар­ка, исполь­зу­ю­щая посто­ян­ный ток (DC). В каче­стве элек­тро­да в этом виде свар­ке исполь­зу­ет­ся про­во­ло­ка, кото­рая посту­па­ет в место свар­ки с опре­де­лён­ной задан­ной ско­ро­стью. Обыч­но такая свар­ка исполь­зу­ет­ся вме­сте с защит­ным газом. MIG – полу­ав­то­ма­ти­че­ская свар­ка, где в каче­стве защит­но­го газа исполь­зу­ет­ся инерт­ный газ (аргон, гелий..), а MAG – полу­ав­то­ма­ти­че­ская свар­ка, где в каче­стве защит­но­го газа исполь­зу­ет­ся актив­ный газ (CO2 и сме­си).

Пер­во­на­чаль­но исполь­зо­вал­ся толь­ко аргон для свар­ки всех метал­лов, что было доро­го и недо­ступ­но. В даль­ней­шем ста­ли при­ме­нять дву­окись угле­во­да (CO2) и сме­си и этот вид свар­ки стал более доступ­ным и полу­чил широ­кое рас­про­стра­не­ние.

MIG/MAG-свар­кой мож­но сва­ри­вать раз­лич­ные виды метал­ла: алю­ми­ний и его спла­вы, угле­ро­ди­стую и низ­ко­уг­ле­ро­ди­стую сталь и спла­вы, никель, медь и маг­ний.

Учи­ты­вая высо­кое каче­ство свар­ки и лёг­кость при­ме­не­ния, она, в допол­не­ние к это­му, рас­про­стра­ня­ет срав­ни­тель­но неболь­шой нагрев зоны, вокруг места свар­ки.

Принцип действия

Свар­ка MIG/MAG (Metal Inert Gas/ Metal Active Gas) осу­ществ­ля­ет­ся посред­ством элек­три­че­ской дуги, защи­щён­ной газом, обра­зу­е­мой меж­ду рабо­чей поверх­но­стью и про­во­ло­кой (элек­тро­дом), кото­рые авто­ма­ти­че­ски посту­па­ют к месту свар­ки при нажа­тии на курок. Ско­рость пода­чи про­во­ло­ки, напря­же­ние свар­ки и коли­че­ство газа уста­нав­ли­ва­ют­ся зара­нее. Из-за того, что сва­роч­ная про­во­ло­ка авто­ма­ти­че­ски посту­па­ет к месту свар­ки, а от свар­щи­ка зави­сят толь­ко мани­пу­ля­ции со сва­роч­ной горел­кой, такой вид свар­ки часто и назы­ва­ют полу­ав­то­ма­ти­че­ской.

При MIG/MAG-свар­ке очень важ­на настрой­ка сва­роч­но­го аппа­ра­та. При элек­тро­ду­го­вой свар­ке элек­тро­да­ми и при свар­ке TIG настрой­ки не так кри­тич­ны. Так­же важ­на чисто­та метал­ла перед нача­лом свар­ки.

Конец про­во­ло­ки дол­жен высту­пать на опре­де­лён­ное рас­сто­я­ние, ина­че слиш­ком длин­ная про­во­ло­ка-элек­трод не поз­во­лит защит­но­му газу нор­маль­но дей­ство­вать. Этот пара­метр мы рас­смот­рим ниже в этой ста­тье.

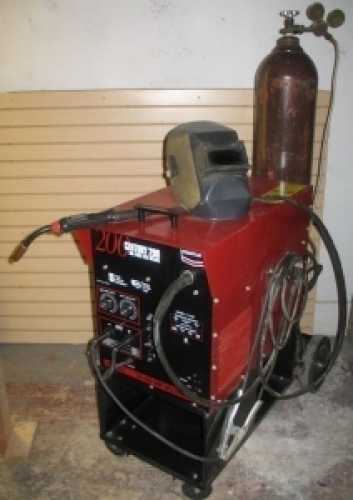

Оборудование для сварки MIG/MAG

Сва­роч­ный аппа­рат  MIG/MAG содер­жит гене­ра­тор элек­три­че­ской дуги (транс­фор­ма­тор или инвер­тер), меха­низм пода­чи про­во­ло­ки, кабель «мас­сы» с зажи­мом, бал­лон для защит­но­го газа.

Защитный газ

Основ­ная зада­ча защит­но­го газа – защи­та рас­плав­лен­но­го метал­ла от атмо­сфер­но­го воз­дей­ствия (кис­ло­род окис­ля­ет, а азот и вла­га из воз­ду­ха вызы­ва­ют пори­стость шва) и обес­пе­чить бла­го­при­ят­ные усло­вия зажи­га­ния сва­роч­ной дуги.

Тип защит­но­го газа вли­я­ет на ско­рость плав­ле­ния, про­ник­но­ве­ние сва­роч­ной дуги, на коли­че­ство брызг при свар­ке, фор­му и меха­ни­че­ские свой­ства сва­роч­но­го шва. Опре­де­лён­ная смесь газов даёт суще­ствен­ный эффект ста­биль­но­сти элек­три­че­ской дуги и умень­ша­ет коли­че­ство брызг при свар­ке. Состав газа вли­я­ет на то, как рас­плав­лен­ный металл от про­во­ло­ки пере­да­ёт­ся к месту свар­ки.

Инерт­ные газы и их сме­си в каче­стве защит­но­го газа (MIG) исполь­зу­ют­ся для свар­ки алю­ми­ния и цвет­ных метал­лов. Обыч­но при­ме­ня­ют­ся аргон и гелий.

Актив­ные газы и сме­си (MAG) при­ме­ня­ет­ся для свар­ки ста­лей. Чаще все­го это чистая дву­окись угле­ро­да (CO2), а так­же в сме­си с арго­ном.

Рас­смот­рим виды и сме­си защит­ных газов подроб­нее:

  • Чистая дву­окись угле­ро­да (CO2) или дву­окись угле­ро­да с арго­ном, а так­же аргон в сме­си с кис­ло­ро­дом обыч­но исполь­зу­ют­ся, для свар­ки ста­ли. Если исполь­зо­вать дву­окись угле­ро­да (CO2) в каче­стве защит­но­го газа, то полу­чи­те высо­кую ско­рость плав­ле­ния, луч­шую про­ни­ка­е­мость дуги, широ­кий и выпук­лый про­филь сва­роч­но­го шва. Когда исполь­зу­ет­ся чистая дву­окись угле­ро­да, то про­ис­хо­дит слож­ное вза­и­мо­дей­ствие сил вокруг рас­плав­лен­ных метал­ли­че­ских капель на кон­чи­ке насад­ки. Эти несба­лан­си­ро­ван­ные силы ста­но­вят­ся при­чи­ной обра­зо­ва­ния боль­ших неста­биль­ных капель, кото­рые пере­да­ют­ся в зону свар­ки слу­чай­ны­ми дви­же­ни­я­ми. Это явля­ет­ся при­чи­ной уве­ли­че­ния брызг вокруг сва­роч­но­го шва. Так­же чистый кар­бон диок­сид обра­зу­ет боль­ше испа­ре­ний.
  • Аргон, гелий и аргон­но-гели­е­вая смесь исполь­зу­ют­ся при свар­ке цвет­ных метал­лов и их спла­вов. Эти сме­си инерт­ных газов дают более низ­кую ско­рость плав­ле­ния, мень­шее про­ник­но­ве­ние и более узкий сва­роч­ный шов. Аргон дешев­ле гелия и сме­си гелия с арго­ном, а так­же даёт мень­шее коли­че­ство брызг при свар­ке. В отли­чие от арго­на, гелий даёт луч­шее про­ник­но­ве­ние, более высо­кую ско­рость плав­ле­ния и выпук­лый про­филь сва­роч­но­го шва. Но когда исполь­зу­ет­ся гелий, сва­роч­ное напря­же­ние воз­рас­та­ет при такой же длине сва­роч­ной дуги и рас­ход защит­но­го газа воз­рас­та­ет в срав­не­нии с арго­ном. Чистый аргон не под­хо­дит для свар­ки ста­ли, так как дуга ста­но­вит­ся слиш­ком неста­биль­ной.
  • Уни­вер­саль­ная смесь для угле­ро­ди­стой ста­ли состо­ит из 75% арго­на и 25% дву­оки­си угле­ро­да (может обо­зна­чать­ся 74/25 или C25). При исполь­зо­ва­нии тако­го защит­но­го газа обра­зу­ет­ся наи­мень­шее коли­че­ство брызг и умень­ша­ет­ся веро­ят­ность про­жи­га насквозь тон­ких метал­лов.

Подготовка металла к сварке

Металл дол­жен быть зачи­щен от крас­ки и ржав­чи­ны. Даже остат­ки крас­ки при свар­ке будут ухуд­шать каче­ство и проч­ность сва­роч­но­го соеди­не­ния. Место под зажим для мас­сы так­же долж­но быть зачи­ще­но.

Как держать сварочную горелку

Сва­роч­ной горел­кой полу­ав­то­ма­та MIG/MAG мож­но управ­лять одной рукой, но исполь­зо­ва­ние двух рук облег­чит кон­троль и уве­ли­чит акку­рат­ность и каче­ство сва­роч­но­го шва. Смысл в том, что­бы одной рукой дер­жать горел­ку и опи­рать­ся ей на дру­гую руку. Так мож­но лег­че кон­тро­ли­ро­вать рас­сто­я­ние от сва­ри­ва­е­мой поверх­но­сти и угол, а так­же делать горел­кой нуж­ные дви­же­ния при фор­ми­ро­ва­нии шва.

Что­бы рабо­тать дву­мя рука­ми, необ­хо­ди­мо исполь­зо­вать пол­но­раз­мер­ную сва­роч­ную мас­ку (луч­ше с авто­за­тем­не­ни­ем), кото­рая удер­жи­ва­ет­ся на голо­ве и руки оста­ют­ся сво­бод­ны­ми.

Движение сварочной горелкой во время сварки

  • Суще­ству­ет мно­же­ство дви­же­ний сва­роч­ной горел­кой при фор­ми­ро­ва­нии шва. Для метал­лов, име­ю­щих тол­щи­ну 1- 2 мм, мож­но при­ме­нять вол­ни­сто-зиг­за­го­об­раз­ное дви­же­ние, что­бы удо­сто­ве­рить­ся, что элек­три­че­ская дуга дей­ству­ет на оба сва­ри­ва­е­мых листа. Так мож­но полу­чить проч­ный и гер­ме­тич­ный шов. При таком дви­же­нии элек­три­че­ская дуга не успе­ва­ет про­жечь металл насквозь.

  • Пря­мой шов, без каких-либо дви­же­ний в сто­ро­ну мож­но при­ме­нять на метал­лах, име­ю­щих прак­ти­че­ски любую тол­щи­ну, но здесь нужен опре­де­лён­ный опыт, что­бы удо­сто­ве­рить­ся, что сва­роч­ная дуга рав­но­мер­но дей­ству­ет на оба сва­ри­ва­е­мых метал­ла.
  • При свар­ке метал­ли­че­ских дета­лей, име­ю­щих тол­щи­ну мень­ше 1мм, луч­ше исполь­зо­вать элек­трод­ную про­во­ло­ку мень­ше­го диа­мет­ра, умень­шить пара­мет­ры силы тока, а так­же ско­рость пода­чи про­во­ло­ки. Нуж­но варить корот­ки­ми импуль­са­ми, делая пере­рыв меж­ду ними в пре­де­лах 1 секун­ды, что­бы металл успе­вал охла­дить­ся. Корот­кий пере­рыв нужен, что­бы сле­ду­ю­щий сег­мент сли­вал­ся с преды­ду­щим и полу­чал­ся моно­лит­ный гер­ме­тич­ный шов.
  • При свар­ке длин­но­го сег­мен­та, во избе­жа­ние пере­гре­ва метал­ла и теп­ло­вой дефор­ма­ции, мож­но сва­ри­вать неболь­ши­ми сег­мен­та­ми или точ­ка­ми с интер­ва­ла­ми, пооче­рёд­но, то с одно­го, то с дру­го­го кон­ца сва­ри­ва­е­мо­го отрез­ка. Таким обра­зом, мож­но про­ва­рить весь сег­мент, без полу­че­ния теп­ло­вой дефор­ма­ции листо­во­го метал­ла.

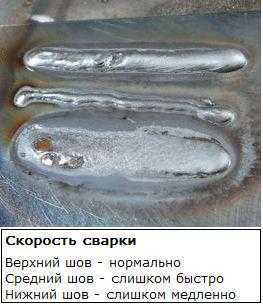

Скорость сварки

Ско­рость свар­ки – это ско­рость, с кото­рой элек­три­че­ская дуга про­хо­дит вдоль места свар­ки. Она кон­тро­ли­ру­ет­ся свар­щи­ком.

Ско­рость дви­же­ния сва­роч­ной горел­ки долж­на кон­тро­ли­ро­вать­ся свар­щи­ком и соот­вет­ство­вать ско­ро­сти пода­чи про­во­ло­ки и напря­же­нию элек­три­че­ской арки, выбран­ных, в соот­вет­ствии с тол­щи­ной сва­ри­ва­е­мо­го метал­ла и фор­мы шва.

Важ­но добить­ся пра­виль­ной ско­ро­сти свар­ки. Слиш­ком высо­кая ско­рость может вызвать слиш­ком мно­го брызг рас­плав­лен­но­го метал­ла. Защит­ный газ может остать­ся в быст­ро засты­ва­ю­щем рас­плав­лен­ном метал­ле, обра­зуя поры. Слиш­ком мед­лен­ная ско­рость свар­ки может стать при­чи­ной излиш­не­го про­ник­но­ве­ния сва­роч­ной дуги в сва­ри­ва­е­мый металл.

Ско­рость дви­же­ния сва­роч­ной горел­ки вли­я­ет на фор­му и каче­ство сва­роч­но­го шва. Мно­гие опыт­ные свар­щи­ки опре­де­ля­ют с какой ско­ро­стью нуж­но дви­гать сва­роч­ную горел­ку, гля­дя на тол­щи­ну и шири­ну шва в про­цес­се свар­ки.

Скорость потока защитного газа

Может зна­чи­тель­но вли­ять на каче­ство свар­ки. Ско­рость пото­ка защит­но­го газа долж­на стро­го соот­вет­ство­вать ско­ро­сти пода­чи про­во­ло­ки. Слиш­ком мед­лен­ный поток не даёт нор­маль­ной защи­ты от окис­ле­ния, в то вре­мя как слиш­ком высо­кая ско­рость пото­ка защит­но­го газа может создать завих­ре­ния, кото­рые так­же поме­ша­ют нор­маль­ной защи­те. Все откло­не­ния ведут к пори­сто­сти сва­роч­но­го шва. Важ­но создать ров­ный поток воз­ду­ха, без завих­ре­ний. На это может вли­ять нали­чие застыв­ших брызг на насад­ке.

Угол сварочной горелки во время сварки

Свар­ка MIG/MAG может сва­ри­вать раз­ные дета­ли под раз­ны­ми угла­ми, поэто­му не суще­ству­ет уни­вер­саль­но­го угла, кото­рый нуж­но соблю­дать при свар­ке. При свар­ке дета­лей, лежа­щих в одной плос­ко­сти иде­аль­ным будет угол в 15–20 гра­ду­сов (от вер­ти­каль­но­го поло­же­ния). При свар­ке двух дета­лей под углом удоб­нее дер­жать горел­ку под углом 45 гра­ду­сов. Прак­ти­ку­ясь, мож­но для себя опре­де­лить наи­бо­лее удоб­ный угол в кон­крет­ной ситу­а­ции.

Сварочное напряжение (длина электрической дуги)

Дли­на дуги одна из самых важ­ных пере­мен­ных в свар­ке MIG/MAG, кото­рую нуж­но кон­тро­ли­ро­вать. Нор­маль­ное напря­же­ние сва­роч­ной дуги в дву­оки­си угле­ро­да (CO2) и гелии (He) намно­го выше, чем в Ароне (Ar). Напря­же­ние дуги вли­я­ет на про­ник­но­ве­ние, проч­ность и шири­ну шва.

С уве­ли­че­ни­ем напря­же­ния элек­три­че­ской дуги, шов ста­но­вит­ся более плос­ким и широ­ким и до опре­де­лён­ных пре­де­лов уве­ли­чи­ва­ет­ся про­ник­но­ве­ние. Низ­кое напря­же­ние даёт более узкий и выпук­лый шов и умень­ша­ет­ся про­ник­но­ве­ние.

Слиш­ком боль­шое и слиш­ком малень­кое напря­же­ние вызы­ва­ет неста­биль­ность дуги. Избы­точ­ное напря­же­ние явля­ет­ся при­чи­ной обра­зо­ва­ния брызг и пори­сто­сти шва.

Сварочная проволока

Сва­роч­ная про­во­ло­ка слу­жит при­са­доч­ным мате­ри­а­лом. При свар­ке про­во­ло­ка посту­па­ет к месту шва и рас­плав­ля­ет­ся вме­сте с кром­ка­ми метал­лов, запол­няя шов. У неё дол­жен быть хими­че­ский состав, схо­жий с соста­вом  сва­ри­ва­е­мых мате­ри­а­лов. К при­ме­ру, содер­жа­ние угле­ро­да, от кото­ро­го зави­сит пла­стич­ность шва.

Тем­пе­ра­ту­ра плав­ле­ния элек­трод­ной про­во­ло­ки долж­на быть чуть ниже или такой же, как метал­лов, кото­рые сва­ри­ва­ют­ся. Если про­во­ло­ка будет пла­вить­ся поз­же, чем сва­ри­ва­е­мый металл, то уве­ли­чи­ва­ет­ся веро­ят­ность про­жже­ния метал­ла насквозь.

Для свар­ки алю­ми­ния и его спла­вов при­ме­ня­ет­ся про­во­ло­ка из чисто­го алю­ми­ния или с при­ме­сью маг­ния и крем­ния.

Диа­метр сва­роч­ной про­во­ло­ки

Диа­метр сва­роч­ной про­во­ло­ки вли­я­ет на раз­мер шва, глу­би­ну про­ник­но­ве­ния сва­роч­ной дуги, проч­ность шва и на ско­рость свар­ки.

Боль­ший диа­метр элек­тро­да (про­во­ло­ки) созда­ёт шов с мень­шим про­ник­но­ве­ни­ем, но более широ­кий. Выбор диа­мет­ра про­во­ло­ки зави­сит от тол­щи­ны сва­ри­ва­е­мо­го метал­ла и поло­же­ния сва­ри­ва­е­мых дета­лей.

В боль­шин­стве слу­ча­ев малень­кий диа­метр про­во­ло­ки под­хо­дит для тон­ко­го метал­ла и для свар­ки в вер­ти­каль­ном поло­же­нии.

Про­во­ло­ка боль­ше­го диа­мет­ра жела­тель­на для более тол­сто­го метал­ла. Ей нуж­но рабо­тать с умень­шен­ной ско­ро­стью пода­чи про­во­ло­ки, из-за более низ­ко­го про­ник­но­ве­ния.

Длина выхода сварочной проволоки

До каса­ния сва­ри­ва­е­мо­го метал­ла про­во­ло­ка долж­на высту­пать из нако­неч­ни­ка на опре­де­лён­ную дли­ну.

Этот сег­мент про­во­ло­ки про­во­дит сва­роч­ный ток. Таким обра­зом, уве­ли­че­ние дли­ны это­го сег­мен­та уве­ли­чи­ва­ет элек­три­че­ское сопро­тив­ле­ние и тем­пе­ра­ту­ру это­го отрез­ка про­во­ло­ки. Чем боль­ше высту­па­ет про­во­ло­ка, тем мень­ше будет элек­три­че­ская дуга. При длин­ном выхо­де про­во­ло­ки из нако­неч­ни­ка полу­ча­ет­ся узкий шов, низ­кое про­ник­но­ве­ние и повы­шен­ная тол­щи­на шва.

При умень­ше­нии дли­ны выхо­да отрез­ка сва­роч­ной про­во­ло­ки даёт про­ти­во­по­лож­ный эффект. Уве­ли­чи­ва­ет­ся про­ник­но­ве­ние сва­роч­ной дуги, полу­ча­ет­ся более широ­кий и тон­кий шов.

Типич­ная дли­на выхо­да сва­роч­ной про­во­ло­ки варьи­ру­ет­ся от 6 до 13 мм.

При исполь­зо­ва­нии порош­ко­вой про­во­ло­ки без газа дли­на выхо­да сва­роч­ной про­во­ло­ки долж­на быть боль­ше, чем с газом (30 – 45 мм).

Cварка самозащитной проволокой без газа

Порош­ко­вая само­за­щит­ная про­во­ло­ка, кото­рую  так­же назы­ва­ют флю­со­вой име­ет сер­деч­ник, содер­жа­щий в себе все необ­хо­ди­мые при­сад­ки для защи­ты шва и сва­роч­ной дуги в про­цес­се свар­ки без газа.

Такая про­во­ло­ка содер­жит ком­по­нен­ты, обра­зу­ю­щие газ во вре­мя свар­ки, анти­окис­ли­те­ли, очи­сти­те­ли, а так­же при­сад­ки, улуч­ша­ю­щие элек­три­че­скую дугу. Таким обра­зом, при воз­ник­но­ве­нии дуги обра­зу­ет­ся газ, кото­рый защи­ща­ет рас­плав­лен­ный металл, а так­же спе­ци­аль­ные ком­по­нен­ты обра­зу­ют подо­бие шла­ка поверх метал­ла во вре­мя осты­ва­ния, кото­рый защи­ща­ет его во вре­мя затвер­де­ва­ния.

Такую про­во­ло­ку удоб­но исполь­зо­вать, когда сва­роч­ный аппа­рат нужен не часто. Пре­иму­ще­ством явля­ет­ся луч­шая мобиль­ность обо­ру­до­ва­ния (не тре­бу­ет­ся бал­лон с газом) и воз­мож­ность исполь­зо­ва­ния на ули­це (даже в вет­ре­ную пого­ду, вви­ду отсут­ствия при­то­ка защит­но­го газа).

При свар­ке само­за­щит­ной про­во­ло­кой обра­зу­ет­ся мно­го дыма и испа­ре­ний и слож­но визу­аль­но кон­тро­ли­ро­вать про­цесс свар­ки. Сва­роч­ный флюс, кото­рый оста­ёт­ся поверх гото­во­го шва, не про­во­дит элек­три­че­ства, поэто­му после охла­жде­ния, что­бы сва­ри­вать поверх гото­во­го шва, его необ­хо­ди­мо сна­ча­ла зачи­стить.

При помо­щи порош­ко­вой про­во­ло­ки мож­но сва­ри­вать более тол­стый металл, чем при помо­щи про­во­ло­ки, исполь­зу­е­мой с газом.

Свар­ка при помо­щи это­го типа про­во­ло­ки «про­ща­ет» недо­ста­точ­но хоро­шо под­го­тов­лен­ную поверх­ность.

Полярность при сварке без газа

Поляр­ность – это направ­ле­ние пото­ка элек­три­че­ства в цепи сва­роч­но­го аппа­ра­та.

При пря­мой поляр­но­сти элек­трод (про­во­ло­ка) – это минус, а сва­ри­ва­е­мый металл (зазем­ле­ние) – это плюс. При обрат­ной поляр­но­сти элек­трод – плюс, а сва­ри­ва­е­мый металл – минус.

Для свар­ки при помо­щи порош­ко­вой про­во­ло­ки исполь­зу­ет­ся пря­мая поляр­ность (про­во­ло­ка – минус, зазем­ле­ние — плюс).

При свар­ке с газом – элек­трод (+), мас­са (-).

Поляр­ность, с кото­рой будет нор­маль­но рабо­тать порош­ко­вая про­во­ло­ка, зави­сит от её соста­ва. Быва­ют и такие, кото­рые будут нор­маль­но сва­ри­вать с любой поляр­но­стью.

В боль­шин­стве слу­ча­ев, при свар­ке без газа сва­роч­ный аппа­рат дол­жен быть настро­ен с пози­тив­ным зазем­ле­ни­ем и нега­тив­ным элек­тро­дом. Это даст боль­ше мощ­но­сти для плав­ле­ния порош­ко­вой про­во­ло­ки.

Звук правильной сварки полуавтоматом

При обу­че­нии свар­ки MIG/MAG, важ­но слу­шать зву­ки, изда­ва­е­мые при свар­ке и, конеч­но же, кон­тро­ли­ро­вать про­цесс свар­ки визу­аль­но (через затем­нён­ную мас­ку). При пра­виль­ной свар­ке полу­ав­то­ма­том изда­ёт­ся звук, напо­ми­на­ю­щий жар­ку мяса на ско­во­ро­де. Этот «шипя­ще-жуж­жа­щий» звук гово­рит о хоро­шем балан­се меж­ду ско­ро­стью пода­чи про­во­ло­ки, пода­че газа и настрой­ка­ми напря­же­ния. Застыв­шие брыз­ги на насад­ке или нако­неч­ни­ке сва­роч­ной горел­ки ухуд­ша­ют поток защит­но­го газа, пло­хой кон­такт зажи­ма мас­сы, пло­хо очи­щен­ная область свар­ки, всё это может ухуд­шать фор­ми­ро­ва­ние сва­роч­ной дуги, и будет отра­жать­ся на зву­ке свар­ки. Так­же може­те про­чи­тать ста­тью “как настро­ить сва­роч­ный полу­ав­то­мат” для боль­ше­го пони­ма­ния пра­виль­ной настрой­ки аппа­ра­та перед свар­кой.

Меры безопасности

  • Свет, кото­рый обра­зу­ет­ся в про­цес­се любо­го вида элек­тро­ду­го­вой свар­ки, очень яркий. Нуж­но защи­щать гла­за и кожу. Для это­го важ­но исполь­зо­вать сва­роч­ную мас­ку. Сей­час про­да­ют­ся сва­роч­ные мас­ки с авто­за­тем­не­ни­ем, кото­рые авто­ма­ти­че­ски защи­ща­ют от ярко­го све­та, как толь­ко он появ­ля­ет­ся. Это поз­во­ля­ет поль­зо­вать­ся дву­мя рука­ми, не забо­тясь о мас­ке.
  • Важ­но исполь­зо­вать пер­чат­ки для защи­ты от брызг рас­плав­лен­но­го метал­ла. Они важ­ны для защи­ты так­же и от нагре­ва и уль­тра­фи­о­ле­то­во­го излу­че­ния, обра­зу­е­мо­го в про­цес­се свар­ки. Если свар­ка длит­ся боль­ше мину­ты, то уль­тра­фи­о­ле­то­вое излу­че­ние губи­тель­но воз­дей­ству­ет на неза­щи­щён­ные участ­ки кожи.
  • Защит­ный костюм дол­жен быть сде­лан из мате­ри­а­ла, кото­рый хоро­шо выдер­жит воз­дей­ствие рас­плав­лен­ных брызг метал­ла. Если нет воз­мож­но­сти исполь­зо­вать защит­ный костюм, то мате­ри­ал одеж­ды не дол­жен содер­жать син­те­ти­че­ских мате­ри­а­лов, кото­рые лег­ко пла­вят­ся и могут при­чи­нить вред свар­щи­ку.
  • Нуж­но наде­вать закры­тую обувь, внутрь кото­рой не попа­дут брыз­ги рас­ка­лён­но­го метал­ла при свар­ке.
  • Поме­ще­ние, в кото­ром осу­ществ­ля­ет­ся свар­ка долж­но хоро­шо вен­ти­ли­ро­вать­ся. В про­цес­се свар­ки выде­ля­ют­ся вред­ные испа­ре­ния, кото­рые нель­зя вды­хать.

Поде­лить­ся “Тех­но­ло­гия свар­ки полу­ав­то­ма­том”

Печа­тать ста­тью

Ещё интересные статьи:

kuzov.info

металла, нержавейки, алюминия, чугуна, с углекислотой, без газа

На сегодня сварочное дело распространено повсюду. Сварка используется в различных отраслях промышленности: машиностроение, металлургия. Она нашла широкое применение при прокладке и ремонте трубопроводов, в судостроении, в процессе осуществления монтажных работ. Известно несколько видов сварки: ручная дуговая, газовая, полуавтоматическая, автоматическая. Технология сварки полуавтоматом несколько отличается от простой дуговой. Главное отличие – автоматизация процесса. Если при ручной дуговой сварке всю работу выполняет человек, то здесь требуются меньшие усилия.

Классификация видов сварки.

В настоящее время сварка полуавтоматом используется в основном для соединения различных деталей из стали, алюминия и железа. Благодаря точно установленному режиму работы сварочного аппарата можно добиться получения отличного сварного шва и прочности конструкции. Чтобы этого достичь, требуется правильно подготовить оборудование и само рабочее место. Большое значение имеет скорость подачи сварной проволоки, а также подаваемая сила тока и напряжение сети. Необходимо более подробно рассмотреть основные этапы работы при сварке полуавтоматом.

Подготовительный этап работы

Подключение сварочного аппарата.

Для сварки полуавтоматом потребуется приобрести необходимое оборудование. В первую очередь понадобится сварочный полуавтомат. Он представляет собой устройство, с помощью которого осуществляется сам процесс сварки. В качестве электрода в данной ситуации выступает проволока. Она может быть различного диаметра. Это во многом зависит от толщины свариваемых изделий. Если при автоматическом процессе все делает сам агрегат, а человек только наблюдает за процессом, то здесь работник должен сваривать сам, аппарат только подает ток и проволоку. Оборудование для сварки таким способом различается по устройству и внешним параметрам.

Выделяют стационарные, передвижные и переносные агрегаты. В зависимости от того, какая используется проволока, различают автоматы со сплошным электродом из стали, алюминия или универсальные. Существует и другая классификация. Она основана на механизме защиты сварного шва. Важно, что сварной шов должен быть защищен специальным газом. Выделяют сварку в среде защитного газа, под флюсом.

Подготовительный этап включает в себя организацию заземления, установление нужного напряжения и силы тока. Режим работы выбирается индивидуально для каждого изделия. Непосредственно до сварки нужно правильно отрегулировать наконечник. Его величина должна превышать размер проволоки. Проволока должна быть цельной. Что же касается подающего механизма, то целесообразно проверить его исправность. Сварка осуществляется с соблюдением всех мер безопасности. При этом используются средства индивидуальной защиты (перчатки, невозгораемая одежда, щиток или маска).

Все о кровле крыш своими руками – kryshikrovli.ru.

Технология сварки в среде защитного газа

Сварка в среде защищенного газа.

В качестве защитного газа чаще всего выступает углекислота или гелий. Защитный газ в значительной степени снижает окисление металла, что повышает прочность изделия. До сварки деталей из нержавейки или другого металла нужно тщательно очистить поверхность от грязи, мусора, смазочных веществ. Делается это при помощи щетки или ветоши. Если сварка деталей проводится в вертикальном положении или планируется формирование потолочного шва, то проволока берется небольшого сечения. Сила тока тоже не должна быть большой.

Технология сваривания бывает следующих типов:

  • непрерывного;
  • точечного;
  • с помощью коротких замыканий.

Сварочный полуавтомат в углекислой газовой среде.

Чаще всего сварка проводится при подаче переменного тока. Углекислый газ для сварки выпускается в баллонах. Он нетоксичен. Выделение газа из баллона осуществляется при помощи сопла горелки. Необходимый расход газа зависит от режима сварки. Что же касается подачи проволоки, то оптимальный расход ее составляет около 35-40 мм/с. После того как оборудование подготовлено, осуществляется возбуждение электрической дуги. Делается это посредством касания проволоки о поверхность изделия. Движение сварочной проволоки достигается путем нажатия на кнопку «пуск», расположенную на держателе.

Проволока не должна располагаться слишком близко к изделию, так как это ухудшает обзор для работника. Проволоку нужно вести прямо. В целях обеспечения безопасности не рекомендуется направлять сопло горелки на себя. Одной рукой нужно придерживать деталь, а второй – держать горелку. При сварке важно, чтобы между кромками свариваемых деталей соблюдался нужный интервал. Технология работы такова, что при толщине металла до 10 мм зазор должен быть не более 1 мм, при толщине изделий более 10 мм зазор составляет 10% от данной величины. Очень часто детали в лежачем состоянии сваривают на подложке. При этом ее располагают снизу и очень плотно к основному металлу.

Технология сварки алюминия

Сваривать полуавтоматом можно не только сталь, но и алюминий. Сложность сварки этого металла в том, что на его поверхности имеется особый слой амальгамы. Он затрудняет процесс плавления и образования сварного шва. Соединение деталей полуавтоматом осуществляют при подаче защитного газа аргона. В данной ситуации подойдут плавящиеся электроды. Так как металл обладает высокой текучестью, под изделие устанавливается подкладка.

Особенность этого вида сварки в том, что она проводится под действием постоянного тока обратной полярности.

Аргонная сварка.

При этом на горелку подключается «-», а на деталь – «+». Это обеспечивает разрушение поверхностного слоя алюминия и плавление детали. Необходимо помнить, что этот метод будет эффективным только в случае небольшой толщины защитной пленки. Если же слой окиси алюминия значительный, то перед проведением сварочных работ рекомендуется провести механическую или химическую обработку поверхности деталей.

Алюминий лучше сваривать аппаратами с тянущим механизмом подачи проволоки. Технология сварки может проводиться в разных пространственных положениях детали. Если сварка выполняется в вертикальном положении, то горелку нужно двигать сверху вниз. Это обязательное правило, в противном случае шов не удастся. Сопло должно быть направлено несколько вверх. Вертикальные изделия нужно сваривать быстро, чтобы расплавленный металл не успевал стекать вниз.

Как варить полуавтоматом без газа?

Сварка под флюсом.

У сварки полуавтоматом масса достоинств, одним из которых является возможность проведения работ без защитного газа. В последние годы большой популярностью среди сварщиков пользуется сварка под флюсом. Она проводится с применением порошковой проволоки и представляет собой металлическую трубку, внутри которой расположен порошок. Порошок в процессе сварки плавится, в результате чего выделяется газ, который защищает поверхность деталей от окисления. Сам флюс схож по своему химическому составу со смазкой простых электродов.

При этом типе сварки не нужно покупать баллоны с газом. Способ хорош тем, что имеется широкий ассортимент порошковой проволоки. В зависимости от ее состава можно сформировать необходимый шов и организовать оптимальный режим горения дуги. Технология соединения деталей отличается тем, что подача проволоки требует определенного усилия (нажатия). Как и при сваривании алюминия, в этом случае применяется обратная полярность. Это нужно для повышения температуры сварочной дуги и расплавления флюса.

Основные правила при проведении сварочных работ

Техника безопасности при сварочных работах.

Сварщик должен помнить некоторые важные моменты. Во-первых, в самом начале сварочных работ рекомендуется сделать пробный шов на каком-либо ненужном изделии. Это необходимо, для того чтобы отрегулировать режим работы (силу тока, скорость подачи проволоки). Если этого не делать, то можно получить некачественный сварной шов. Во-вторых, сваривать изделия требуется, опираясь на инструкцию, приложенную к аппарату. В-третьих, работать необходимо в специальной одежде. При сварке выделяется большой объем газа, поэтому лучше проводить процедуру на улице или оборудовать помещение вентиляцией.

В-четвертых, для каждого типа сварочной проволоки форма канавки должна иметь определенную форму. Если проволока сплошная и сделана из стали, то канавка должна быть V-образной, при флюсовой проволоке канавка такая же, только с насечками. В-пятых, при горении дуги нельзя прикасаться к сварному шву, так как он очень сильно нагревается. В-шестых, категорически запрещено сваривать изделия, емкости, на поверхности которых имеются горючие материалы. Изделия должны быть очищены. Кроме того, не нужно работать беспрерывно, требуется делать небольшие паузы.

Необходимые инструменты и материалы

Чтобы осуществить сварочные работы, потребуется набор инструментов и материалов:

  • сварочный полуавтомат;
  • проволока необходимого диаметра;
  • источник тока, баллон с защитным газом;
  • перчатки;
  • маска или щиток;
  • молоток;
  • щетка.

Нужно убедиться, чтобы газ и проволока были в достаточном объеме. При приобретении сварочного оборудования необходимо обращать внимание на его стоимость. Лучше приобретать товар по средней цене, дешевый агрегат может быть плохого качества.

Полуавтомат должен иметь инструкцию по применению, гарантийный талон. Рекомендуется обращать внимание на производителя. Существуют полуавтоматы с коротким и длинным шлангом. Второй вариант оптимальный. Стационарное оборудование используется только при регулярных сварочных работах. Современные же переносные аппараты являются более компактными и удобными.

Таким образом, технология полуавтоматической сварки сводится к тому, что с помощью оборудования на изделие подается проволока, а работник осуществляет плавление металла и формирует сварной шов. Условно полуавтоматическую сварку можно разделить на газовую и под флюсом. Оба метода очень эффективны и позволяют получить качественный сварной шов. От того, насколько правильно выбран режим работы оборудования, зависят результат работы и прочность полученного изделия. Если соблюдать все вышеописанные правила и опираться на инструкцию к оборудованию, то свариваемые детали не будут иметь дефектов.

moyasvarka.ru

Полуавтоматическая дуговая сварка | Железная лаборатория

Высокая производительность сварочного автомата, заложенная в его конструкции, может быть успешно использована только при сварке крупногабаритных строительных конструкций, имеющих доступные для сварки швы большой протяженности. Поэтому только 25—30% веса строительных стальных конструкций, выпускаемых промышленностью, может быть сварено автоматами. Остальной объем приходится на ручную сварку и сварку полуавтоматами.
Полуавтоматом для электродуговой сварки называется аппарат, в котором механизирована только подача электрода. Перемещение же электрода вдоль шва производится вручную.
С появлением шланговых полуавтоматов сварка под флюсом получила дальнейшее распространение.
К основным преимуществам этого способа сварки следует отнести высокое качество швов и быстрое обучение рабочих профессии сварщика на шланговом полуавтомате.
Сущность сварки полуавтоматом состоит в следующем: голая электродная проволока диаметром 0,8—2 мм по гибкому шлангу 4 длиной 3—5 м механизмом 1 подается к держателю 3, с помощью которого сварщик и производит сварку под слоем флюса. Флюс в зону сварки поступает из небольшого бункера 2, укрепленного на держателе.

1 — механизм подачи проволоки, 2 — бункер для флюса, 3—держатель, 4 — гибкий шланг для направления проволоки

Расстояние между держателем и изделием может быть от 12 до 20 мм. На режиме сварки изменение указанного расстояния мало сказывается, и сварщик быстро приобретает необходимый навык в пользовании шланговым полуавтоматом.
Этот способ сварки, получивший название шланговой полуавтоматической сварки, позволяет выполнять высококачественные криволинейные швы и швы, расположенные в местах, недоступных для сварки автоматом.
Полуавтоматами успешно производится сварка деталей, соединенных в тавр или внахлестку.
Технолог, назначая для данной конструкции применение сварки шланговым полуавтоматом, обязан проверить условия удержания флюса и в случае необходимости назначить приспособления. Это особенно важно при сварке решетчатых конструкций: ферм, связей, опор линий электропередач и др.
Имеются различные конструкции держателей, облегчающие труд сварщика.
Последней, более совершенной моделью полуавтомата, разработанной тем же институтом, является полуавтомат ПШ-54. Он отличается от модели ПШ-5 меньшим весом и более простой конструкцией держателя, улучшенным механизмом подачи электродной проволоки, упрощенной электрической схемой. Сварка может вестись как на постоянном, так и на переменном токе электродной проволокой диаметром 1,6—2 мм.

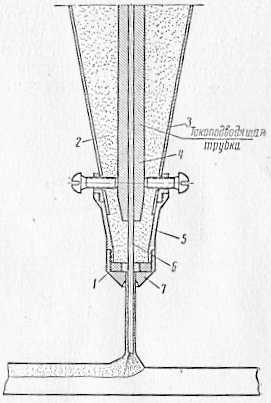

1 — электродная проволока, 2 — криволинейный мундштук, 3 — заслонка, 4 — флюс, 5 — воронка для флюса (бункер), 6 — ручка, 7 — костыль для опирания держателя во время работы

Применение полуавтоматической сварки ограничивается сложностью удержания флюса в местах наложения швов. Это затруднение особенно велико при необходимости наложения швов, расположенных вблизи кромок, а также вертикальных и наклонных швов, например при сварке стропильных ферм и других решетчатых конструкций.

1 — постоянный магнит, 2 — намагничивающийся флюс, 3 — бункер для флюса, 4 — токоведущая трубка, 5 — корпус наставки, 6 — электродная проволока, 7 — медная втулка

Эти недостатки полуавтоматической сварки устраняются применением способа сварки с намагничивающимся флюсом. При сварке этим способом устройство держателя ДШ-5 несколько изменяется: к нижней его части прикрепляется наставка, которая состоит из корпуса 5, медной втулки 7 и постоянного магнита 1 в виде кольца. Во время работы полуавтоматом вокруг сварочной проволоки возникает магнитное поле, действие которого сильнее действия магнитного кольца. Флюс, который содержит железный порошок и железные руды, намагничиваясь, притягивается к сварочной проволоке и вместе с нею поступает в сварочную ванну.
При перерывах в сварке флюс освобождается от действия магнитного поля вокруг проволоки и притягивается к постоянному магниту.
Таким образом из флюса образуется пробка, которая препятствует высыпанию его.

загрузка...

iron-lab.ru

Преимущества полуавтоматической сварки

Широкое распространение механизированной сварки обусловлено хорошей производительностью и высоким качеством выполнения сварных соединений этим способом. В производстве механизированной (полуавтоматической) и автоматической сварки используются специальные аппараты, называемые автоматами и полуавтоматами. Последний состоит из сварочной горелки и устройства автоматизированной подачи сварочной проволоки. Передвижение горелки вдоль линии шва осуществляется производящим сварку вручную. То есть в полуавтоматической сварке только одна из операций механизирована – подача электродной проволоки.



Оборудование для полуавтоматической сварки



Сварочная установка обычно состоит из набора оборудования, который составляют аппарат для полуавтоматической сварки, источник для питания дуги и приспособление, предназначенное для передвижения заготовки либо оборудования. Последний включает подающие ролики, электрический мотор и коробку переключения скоростей. Подающее сварочную проволоку устройство бывает трех вариантов: толкающего, универсального тянуще-толкающего и тянущего.

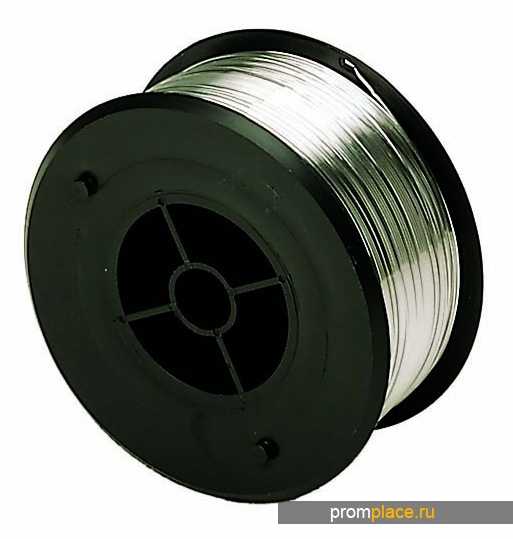

Сварочная проволока для полуавтоматической сварки подается по внутренней полости специального шланга. Он, помимо этой резиновой оболочки, имеет еще проволочную спираль в особой оплетке. Устройство гибкого шланга позволяет раздельную подачу сварочных токов, защитного газа и охлаждающей воды. Для них и цепи управления внутри шланге предусмотрены отдельные провода. С учетом типа подающего устройства протяженность гибкого шланга варьируется в пределах 3,5 м. Большая длина нецелесообразна из-за возникающей неравномерности в подаче сварочной проволоки на свариваемый участок.









Главной при работе частью такого сварочного аппарата служит горелка для полуавтоматической сварки. При ее участии в зону проведения соединения подаются сварочная проволока с флюсами и защитные газы. Рукоятка горелки снабжена кнопкой пуска подающего устройства проволоки. Как правило, с ее же помощью открывается газовый клапан.


В ходе производства ручной полуавтоматической сварки важное место занимает вылет электродной проволоки. Под ним подразумевается промежуток от детали до точки подвода электротока. Если он больше, чем нужно, появляется эффект разбрызгивания металла, что нарушает сварочный процесс. В противном случае, если вылет проволоки слишком мал, может начать подгорать наконечник горелки. Постоянство вылета сварочной проволоки для надежной работы оборудования для полуавтоматической сварки обеспечивается специальными сапожками, которых с учетом формы наконечника может быть один (для изогнутого) или два (для прямого).





Сварочная установка при полуавтоматической сварке в защитном газе дополнительно оснащается комплектом газового оборудования. Оно обычно состоит из баллонов с используемыми газами, подогревателя, отсекателя, осушителя, смесителя газов, а также редукторов для их дозирования. Все газы находятся в баллонах с высоким давлением в сжатом состоянии. Не касается это только углекислого газа для полуавтоматической дуговой сварки, поставляемого в виде кислоты в жидком состоянии, заполняющей баллон. Осушитель газа необходим для устранения влажности углекислого газа. С этой целью в нем содержатся осушающие вещества: медный купорос либо силикагель. Кнопка пуска аппарата служит также управлением отсекателем газа. Технологией полуавтоматической сварки предусмотрена подача газа в таком режиме, чтобы обеспечивать защитную газовую среду до зажигания дуги с сохранением ее до окончательного остывания металла еще какое-то время после погашения пламени.



Технология полуавтоматической сварки



Процесс соединения в разных пространственных положениях возможен на различных режимах полуавтоматической сварки. Их изменение вручную продолжительно по времени и отвлекает от работы. Во избежание этого ряд моделей сварочных аппаратов оснащаются специальными приспособлениями для дистанционной корректировки режимов сварки. Они подходят и для выполнения операций, связанных с началом сварки и завершением процесса.








Отдельную группу полуавтоматов составляет универсальное оборудование, позволяющее осуществлять настройку полуавтоматической сварки как для работ в средах защитных газов, так и под флюсом. Например, есть аппараты, предназначенные для полуавтоматической сварки порошковыми проволоками, однако они легко перенастраиваются под газовую сварку обычной электродной проволокой.


Принцип полуавтоматической сварки с использованием флюса заключен в подаче сварочных проволок в область горения дуги особым устройством (сварочной головкой полуавтомата) и последующей сборке флюса для вторичного использования. По ходу ручного передвижения сварочной головки к месту проведения сварки поступает флюс, покрывающий слоем в 4-5 см поверхность детали со сварочной проволокой. Он подается из особой воронки, расположенной в сварочной головке, либо пневматической способом с использованием сжатого воздуха через шланг. Сварной шов, выполненный полуавтоматической сваркой под флюсом, приблизительно на треть составляется из материала присадок, а оставшиеся две трети заполняет расплав основного металла.





К преимуществам полуавтоматической сварки, помимо высокой производительности, относят стабильный сварочный процесс, способность соединять заготовки значительных толщин без скосов кромок, незначительность потерь от разбрызгивание металла и угара, надежная защита сварочной зоны от атмосферного воздействия. Этим способом возможно выполнение различных видов соединений, одно- или многопроходных, с одно- либо двусторонними швами.


Сварка полуавтоматом с применением флюса имеет несколько разновидностей: на весу, на флюсовой подушке, по ручной подварке либо на подкладках (из стали и меди, убирающихся и остающихся). К примеру, односторонняя инверторная полуавтоматическая сварка, выполняемая с неполным проваром без разделывания кромок, требует такого режима, который позволял бы не полностью расплавленному основному материалу удерживать сварочную ванну. А при необходимости полного провара, например, при полуавтоматической сварке труб, требуется обеспечение таких условий, чтобы расплав металла не вытекал через зазоры. С этой целью сварочный процесс ведут такими методами, как сварка на подкладке либо на флюсовой подушке.





Различные флюсы, используемые в этом способе сварки, оказывают существенное влияние на характеристики горения дуги, форму и химический состав металла получаемых швов. От выбора флюса также зависит надежность сцепления поверхности шва со шлаковой коркой. А его состав в значительной мере определяет устойчивость шва к образованию кристаллизационных трещин и пор.

promplace.ru

Полуавтоматы для дуговой сварки плавящимся электродом


Полуавтоматы для дуговой сварки плавящимся электродом

Категория:

Сварка металлов



Полуавтоматы для дуговой сварки плавящимся электродом

Для получения качественного сварного шва и стабильного горения сварочной дуги необходимо, чтобы скорость подачи электродной проволоки в зону дуги была равна скорости ее плавления. В полуавтоматах это обеспечивается за счет регулирования скорости подачи в зависимости от напряжения на сварочной дуге или саморегулирования дуги при случайных колебаниях сварочного тока с помощью дополнительных механизмов.

Основными частями подающих механизмов являются система подающих роликов, редуктор и привод подачи. При плавном регулировании в качестве приводного двигателя применяются асинхронные электродвигатели с фрикционными вариаторами или двигатели постоянного тока; при ступенчатом регулировании применяются асинхронные электродвигатели и редукторы.

Сварочные полуавтоматы можно классифицировать: по способу подачи электродной проволоки — на толкающего, тянущего, тяни-толкающего, шпулечного типов; по способу установки — на стационарные, передвижные, легкие переносные; по способу защиты зоны дуги — для сварки в защитных газах, для сварки под флюсом, для сварки открытой дугой, универсальные; по роду применяемого тока —для сварки постоянным током, для сварки ,переменным током; по способу охлаждения горелки —без охлаждения, с принудительным воздушным или водяным охлаждением.

Полуавтоматы для дуговой сварки в защитных газах плавящимся электродом

Основными элементами полуавтоматов этой группы являются горелка, механизм подачи электродной проволоки, газовая аппаратура и система газоподвода, источник питания, электропровода. В состав газовой аппаратуры входят баллоны для газов, газовые редукторы,осушители, подогреватели, расходомеры и газовые клапаны.

Полуавтоматы для дуговой сварки плавящимся электродом изготовляются по ГОСТ 18130—72. Напряжение питающей сети равно 380 В и 220 В; частота — 50 Гц, длительность цикла сварки составляет 5 мин.

Полуавтоматы для сварки в защитных газах обладают рядом положительных свойств: надежностью в работе, простотой обслуживания, возможностью работы в любых пространственных положениях, возможностью наблюдения за дугой, сравнительно невысокой стоимостью аппаратов.

Регулирование скорости подачи электродной проволоки полуавтоматов типа ПДГ и ПДПГ плавнее, скорость подачи стабилизирована. В комплект полуавтоматов ПДГ-306, ПДГ-504, ПДГ-505 входят многопостовые источники питания.

В полуатоматах для импульсно-дуговой сварки в защитных газах плавящимся электродом на постоянный по значению ток дежурной дуги периодически с частотой в несколько десятков герц накладываются кратковременные импульсы тока рабочей дуги. Вследствие этого улучшаются условия переноса электродного металла в зону дуги и повышается качество сварного шва.

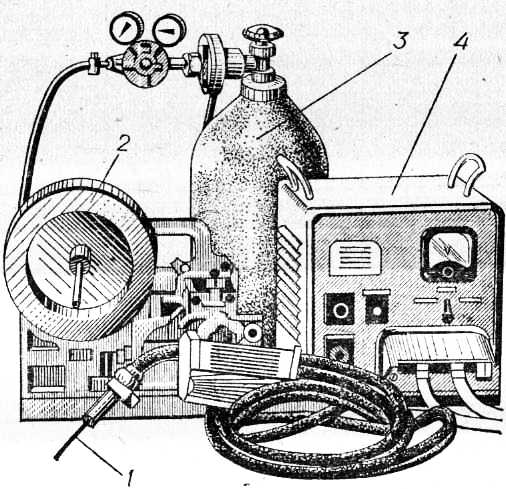

Рис. 1. Полуавтомат А-537:
1 — горелка; 2 — механизм подачи; 3 — баллон с газом; 4 — источник питания.

Полуавтоматы для дуговой сварки под флюсом

В полуавтоматах этой группы защита зоны дуги и металла от разбрызгивания осуществляется с помощью флюса.

Регулирование скорости подачи электродной проволоки у полуавтоматов ПШ-5-1 и ПШ-54 ступенчатое, ПДШР-500 и ПДШР-500М — плавное. У полуавтомата ПДШМ-500М регулирование скорости подачи плавное на двух ступенях; флюс подается в зону дуги с помощью сжатого воздуха.

Универсальные полуавтоматы. Полуавтомат А-1197 применяется в зависимости от варианта исполнения; для сварки и наплавки в углекислом газе сплошном и порошковой проволоками, для сварки под флюсом, для сварки открытой дугой самозащнтны-ми проволоками. В полуавтомате модели А-1197П регулирование скорости подачи электродной проволоки плавное, в модели А-1197С — ступенчатое.

Рис. 2. Общая схема полуавтомата для сварки под флюсом:
1 — патрубок; 2 — бункер для флюса; 3 — рукоятка; 4 — канал для подачи электродной проволоки.

Рис. 3. Общая схема полуавтомата для сварки под флюсом ПДШМ-500М:
1 — горелка с держателем; 2 — кассета с электродной проволокой; 3 — трубка для подачи флюса; 4 — бункер для флюса с виброситом; 5 — шкаф управления; 6 — камера инжектора; 7 — влагоотделитель.

Рис. 4. Общая схема сварочного полуавтомата А-1197:
1 — блок управления; 2 — источник питания; 3 — газоподвод; 4 — баллон с газом; 5 — сварочный кабель; 6 — электрододержатель; 7 — подающий механизм; 6 — кассета с проволокой.

Полуавтомат А-1035 предназначен для сварки и наплавки порошковой проволокой в углекислом газе и открытой дугой, может быть применен для сварки под флюсом.

Полуавтоматы для сварки открытой дугой самозащитными проволоками. Полуавтомат А-765 предназначен для сварки и наплавки стали самозащитной сплошной и порошковой проволоками. Регулирование скорости подачи электродной проволоки ступенчатое.

Полуавтомат А-1114М предназначен для сварки самозащитной проволокой при монтажных работах; он может быть модернизирован для сварки в углекислом газе. Скорость подачи электродной проволоки настраивается ступенчато сменой подающих роликов; в пределах каждой ступени скорость регулируется плавно с помощью генератора постоянного тока.

Рис. 5. Электрическая принципиальная схема сварочного полуавтомата А-765
S1, S2 — кнопки подачи электродной проволоки; Q—переключатель; F1—F3—предохранители; X1 — штепсельный разъем; Х2 — штыревой разъем; К — промежуточное реле; М — электродвигатель подачи; Т1, Т2 — понижающие трансформаторы.

Реклама:

Читать далее:
Автоматы для дуговой сварки плавящимся электродом

Статьи по теме:

pereosnastka.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
