Полистиролбетонные перемычки: свойства, плюсы и минусы
Среди разнообразия легких бетонов особой популярностью пользуется полистиролбетон, отличающийся максимально высокой прочностью. Используется как конструкционный, а также теплоизолирующий материал, из него изготовляют полистиролбетонные перемычки для оконных либо дверных проемов.
Что такое полистиролбетон
Композит был разработан в качестве теплоизолятора, способного заменить минеральную вату или пенопласт. В составе, помимо цемента и кварцевого песка, содержатся полистрольные гранулы, обеспечивающие низкую теплопроводность.
Наличие воздухововлекающих добавок придает пористость структуре, исключая расслоение компонентов. Полистиролбетон используется для создания перегородок, возведения стен, устройства стяжки.
Полистиролбетонные блоки являются серьезной альтернативой применяемым аналогам, составляя им успешную конкуренцию:
- высокой прочностью;
- сохранением тепла;
- легкостью обработки.
Структура композитного полистиролбетона отличается с учетом его назначения:
- плотная – характеризуется незначительным числом пор и мелким наполнителем;
- среднепористая – имеет средние параметры гранул и равномерно распределенные воздушные полости;
- крупноячеистая – обладает максимальным размером ячеек с крупным наполнителем.
Изменение плотности оказывает влияние на сферу применения и эксплуатационные характеристики.
Основные свойства
Исследователи долгие годы трудились над созданием подобного материала, обладающего отменными физико-механическими показателями. В полученном «гибриде» присутствует прочность бетонного камня и низкая теплопроводность пенополистирола.
Высококачественный композит по праву занимает лидирующие позиции среди конструкционно-теплоизолирующих материалов. Он приравнивается функциональным значением и плотностью к ячеистым бетонам.
Несмотря на низкую плотность, полистиролбетон отличается достойными прочностными характеристиками, высокой звукоизоляцией и низкой теплопроводностью.
Полистиролбетон предъявляет меньше требований к сырьевой базе, в сравнении с остальными легкими бетонами. Его свойства остаются неизменными при использовании различных партий наполнителя, поэтому его применяют как теплоизоляционный, так и конструкционный материал. Кроме того, он не имеет ограничений в вариантах отделки. Ему легко придать необходимую форму, и распилить на требуемые размеры. Также следует учитывать, то полистиролбетонная стена на 15% теплее стен из остальных бетонов.
Существует несколько разновидностей полистиролбетонных стройматериалов, которые отличаются размерами поперечного сечения и толщиной:
- Не несущая. Характеризуется наличием стального каркаса и плотностью 400кг/м3. Использование подобных перемычек ограничено незначительной несущей способностью, которая соответствует низкой стоимости.
- Самонесущая. При производстве используется стальная арматура для изготовления упрочняющего каркаса. Изделия отлично зарекомендовали себя в индивидуальном и массовом строительстве, и отличаются достойными характеристиками.
- Марка Д800. Их прочность позволяет выдерживать порядка 2 тонн веса, а морозоустойчивость значительно превышает предыдущие виды.
Область применения
Несмотря на противоречивость мнений о целесообразности применения, композит пользуется популярностью не только у частных застройщиков. Перемычки из полистиролбетона применяются для укрепления оконных и дверных проемов.
С учетом высокой морозостойкости, а также незначительного веса, их используют в сочетании с различными стеновыми материалами:
- пеноблок;
- газоблок;
- кирпич;
- арболит
- другие.
Сфера применения изделий не ограничивается частным домостроением. При сооружении каркасных многоэтажных строений, наружные стены зданий с оштукатуренным фасадом выкладываются из пористых блочных материалов. Соответственно, здесь будут уместны легкие балки для окон.
Достоинства
Сочетание изделий с бетонами позволяет сооружать здания, надежно сохраняющие тепло без использования дополнительных изоляторов. Армированные полистиролбетонные перемычки относятся к эффективным и доступным энергосберегающим материалам. Благодаря инновационным технологиям не требуется дополнительной изоляции при строительстве коттеджей или многоэтажных домов.
Помимо этого, данный композиционный полистиролбетон обладает массой других преимуществ:
- высокая прочность – легко выдерживает достаточные нагрузки;
- небольшая масса – не создает дополнительной нагрузки на основание;
- высокая пластичность – исключает деформации и растяжение;
- отличная звукоизоляция;
- легкость монтажа балок и транспортировка.
Четкие геометрические формы изделий позволяют уменьшить количество используемого клея при монтажных работах, и обеспечивают высокую точность укладки. Кроме того, изделия являются экологически чистыми, и не наносят окружающей среде вреда.
Недостатки
Несмотря на большое количество преимуществ, без недостатков обойтись не удалось. К ним нужно отнести:
- низкую паропроницаемость – если при возведении стен использовался полистиролбетон, помещение нуждается в дополнительной вентиляции;
- высокую степень усадки – порядка 1 мм на каждый метр.
Однако на качестве перемычек Юникон данные недостатки не отражаются.
Внимание! Использование балок допускается при понижениях температуры не более -47 градусов.
Особенности
Полистиролбетон относится к одному классу с пенно- и газобетонными перемычками, и отличается от них наполнением из теплых гранул.
К основным особенностям изделий следует отнести:
- высокая точность размеров – допуски не превышают 3 мм, это позволяет использовать минимальное количество клея и толщину швов порядка 3-4 мм, что значительно улучшает теплоизоляцию;
- незначительный вес позволяет монтировать балки без привлечения грузоподъемной техники;
- длительность эксплуатации достигает 100 лет;
- большой выбор размеров дает возможность подобрать изделия, соответствующие параметрам конструкции;
- высокая устойчивость к гниению, грибкам и плесени.
Укладывание легкобетонных блоков предусматривает площадь опоры, составляющую 20 см с обеих сторон. Независимо от длины и размеров поперечного сечения перемычки, ее вес не превышает 60 кг. В сравнении с остальными ячеистобетонными изделиями аналогичной толщины, можно отметить выгодное преобладание перемычек ПСБ:
- термическое сопротивление – превышает в 3.4 раза;
- расход арматуры – меньше в 7.9;
- трудоемкость монтажа — снижена в 2.6 раза;
- стоимость – в 6 и более раз ниже.
Для изготовления перемычек ПБ, имеющих стальной каркас, может использоваться сырье с плотностью 250-540 кг/м3, тогда как ждя ячеистых бетонов это невозможно.
Технические характеристики полистиролбетонных армированных стальными каркасами перемычек
Внутри изделий находится сварной армированный металлический каркас с сечением прктком не менее 10 мм. Дополнительная антикоррозийная обработка полностью исключает образование ржавчины. Эксплуатационные и технические показатели, технология производства и типоразмеры регламентированы ГОСТ 51263-99.
Армированные изделия из полистиролбетона соответствуют следующим показателям:
- плотность – Д250-Д700
- марка по морозостойкости не ниже F100
- коэффициент теплопроводности составляет 0.077-0.144Вт/м
- класс прочности на сжатие В1.0 – В3.5
- ширина – 100 – 415 мм (возможна кратность шага, равная 5мм)
- высота – 65 – 360 мм (с кратностью шага 5мм)
- длина – 1000 – 4500 мм (шаг кратен 10 мм)
В сравнении с железобетонными перемычками, полистиролбетон отличается незначительным числом капиллярных каналов, что обеспечивает низкую гигроскопичность. Попадающая на поверхность влага, не имеет возможности просочиться внутрь. Это увеличивает морозостойкость материала, и позволяет нейтрализовать основной источник утечки тепла – мостик холода. По своим физико-механическим характеристикам полистиролбетон значительно превосходит ячеистый бетон, не обладающий конструктивными свойствами при плотности менее 400кг/м3.
Активное использование полистиролбетонных перемычек обусловлено уникальными характеристиками изделий и тем, что они не нуждаются в дополнительном утеплении. Простота монтажа, низкая стоимость и высокая прочность являются основными факторами использования продукции.
1beton.info
Полистиролбетонные перемычки: особенности изделий, размеры
Среди всех видов легких бетонов значимое место занимает полистиролбетон, особенностью которого является наиболее высокая прочность. Поэтому его используют не только в качестве утеплителя, но и конструкционного материала, в том числе при изготовлении таких ответственных элементов строений, как перемычки оконных и дверных проемов. Далее мы рассмотрим основные особенности этих изделий и область их применения.

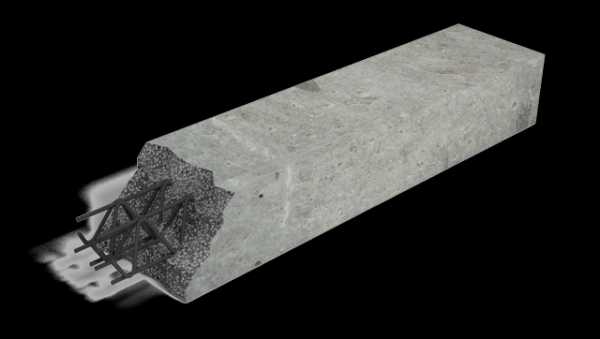

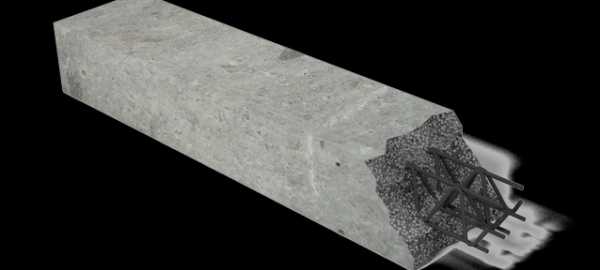

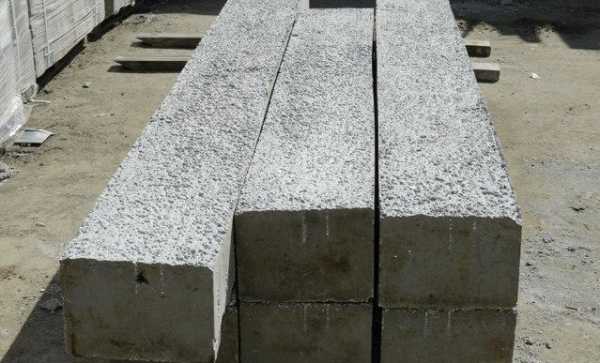

Армированная перемычка из полистиролбетона
Что такое полистиролбетон
Итак, в первую очередь ознакомимся с таким материалом как полистиролбетон, так как далеко не все знают, что это такое. В отличие от обычного бетона, в его состав входит не только песок и цемент, но и гранулированный полистирол. Так как теплоизоляционные свойства во многом зависят от плотности, наличие таких гранул позволяет снизить объемный вес и теплопроводность изделий из полистиролбетона.
Основные свойства
Надо сказать, что газобетон, пенобетон и полистиролбетон относятся к одному классу ячеистых бетонов. Отличия между ними заключаются в том, что структура первых двух материалов содержит ячейки заполненные воздухом, а в структуре полистиролбетона имеются теплые гранулы.
Теперь сравним характеристики этих видов ячеистых бетонов:
| Параметры | Газобетон | Полистиролбетон |
| Удельный вес, кг/м3 | 300 — 1200 | 150-600 |
| Теплопроводность, Вт/м°С | 0,104-0,38 | 0,08-0,15 |
| Коэффициент паропроницаемости, мг/мПа | 0,10-0,26 | 0,068-0,135 |

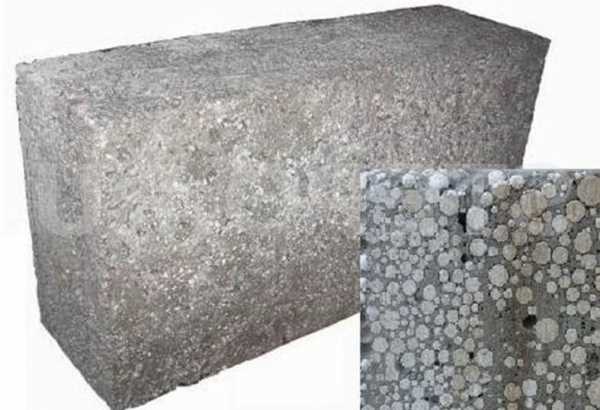

На фото — структура бетона с гранулами полистирола
В результате стена из полистиролбетона получается на 10 или даже 15 процентов «теплее» аналогичной стены из других ячеистых бетонов. Кроме того, следует отметить влагонепроницаемость данного материала.
Если при увлажнении пено- и газобетона пустоты заполняются водой, то полистирол влагу не пропускает. Благодаря этим свойствам, его морозостойкость в несколько раз выше газо- и пенобетона, а влагопоглощение в несколько раз меньше.
Достоинства
Среди основных достоинств материала, как уже было сказано выше, можно выделить его прочность. В отличие от других пористых бетонов, он хорошо переносит нагрузки, в результате чего широко применяется в качестве конструкционного материала, который помимо основной своей функции, обеспечивает еще и теплоизоляцию. Примером того как раз и являются перемычки.

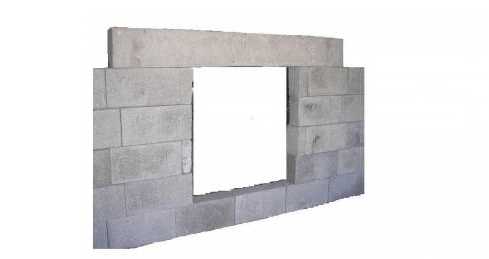

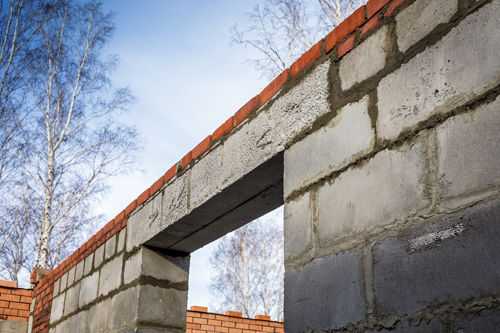

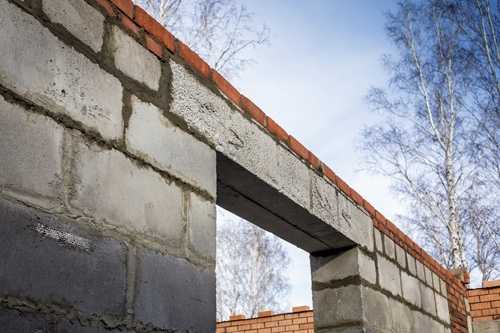

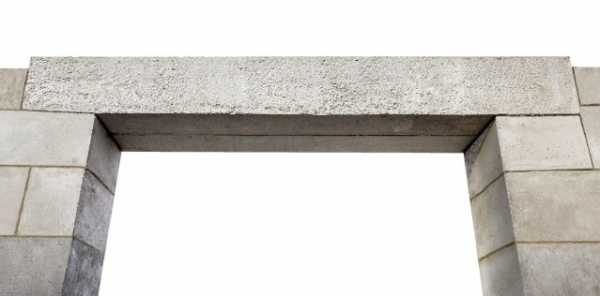

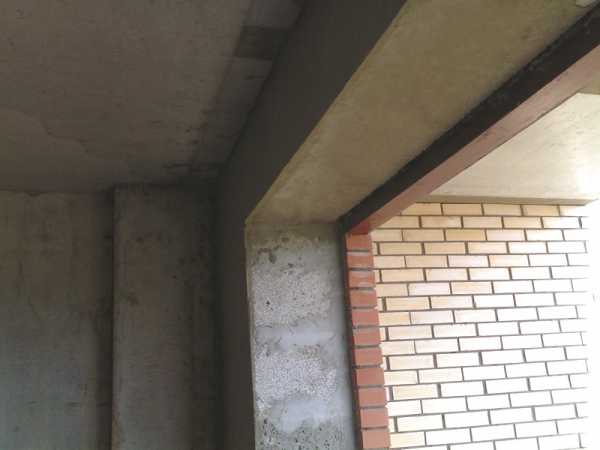

Пример укладки балки над оконным проемом
Кроме того, полистиролбетон является единственным материалом из группы ячеистых бетонов, который может работать на изгиб. Это свойство обусловлено его высокой пластичностью. Даже под воздействием больших нагрузок он не растрескивается, а только деформируется.
Среди других его достоинств можно выделит такие моменты как:
- Невысокая цена по сравнению с другими строительными материалами;
- Долговечность.
- Простота обработки. Если для обработки железобетона используют специальное оборудование, к примеру, зачастую во время строительных работ выполняется резка железобетона алмазными кругами или алмазное бурение отверстий в бетоне, то для рассматриваемого материала можно использовать обычный инструмент, даже ручной. В частности, разрезать его можно обычной ножовкой по дереву.
- Благодаря небольшому весу, оказывают незначительную нагрузку на фундамент.

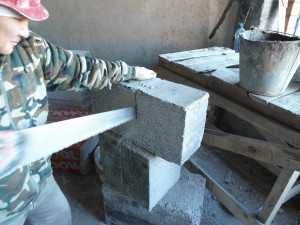

Разрезка блока из полистиролбетона ножовкой
Все эти свойства делают данный материал практически идеальным для изготовления строительных перемычек.
Недостатки
Что касается недостатков, то к ним относится низкая паропроницаемость, в результате чего в помещениях, стены которого выполнены из полистиролбетона, необходимо использовать дополнительно вентиляцию.
Кроме того, он обладает высокой усадкой, в сравнении с обычным бетоном. Этот показатель составляет около 1 мм/метр.Однако, все эти недостатки не отображаются на качестве балок.
Область применения
Армированные перемычки из полистиролбетона используются при кладке наружных стен над дверными,оконными и другими проемами. Как уже было сказано выше, они выполняют как конструкционные, так и теплоизоляционные функции.

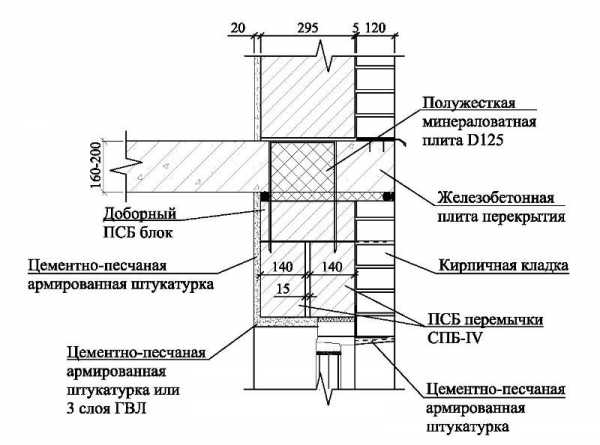

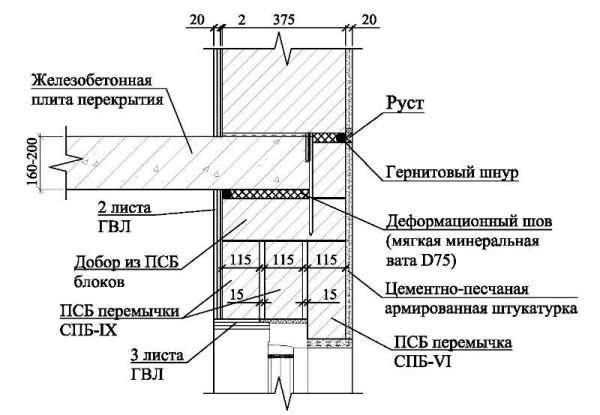

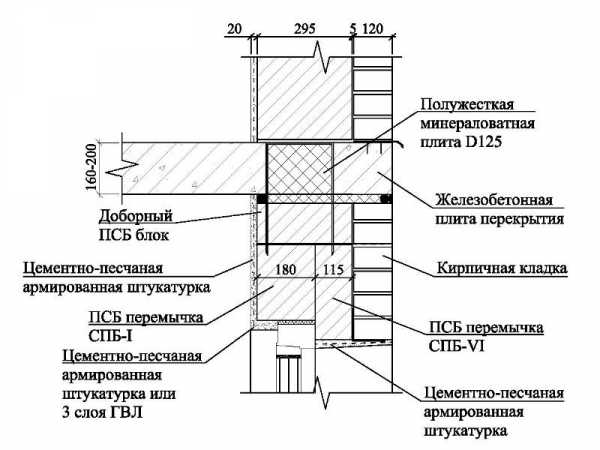

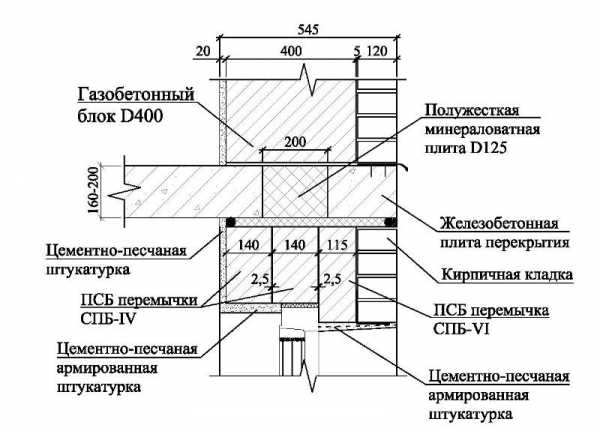

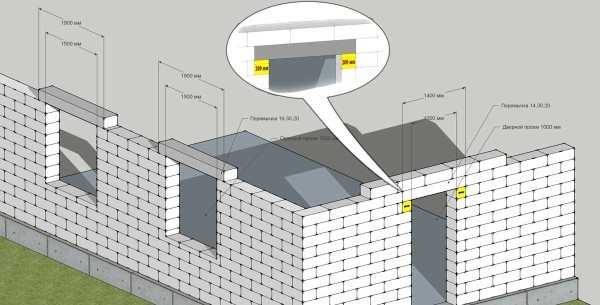

Схема монтажа балок
Благодаря небольшому весу и высокой морозостойкости этих изделий, их можно использовать совместно со многими современными стеновыми материалами.
В частности, они нашли широкое применение при строительстве домов из:
- Пеноблока;
- Кирпича;
- Газоблока;
- Арболита и др.
Однако только частным домостроением сфера их применения не ограничивается. Как правило, при строительстве каркасных многоэтажных домов, внешние стены возводят из пористых блоков. Соответственно легкие оконные балк издесь также будут как нельзя кстати.
Обратите внимание!
Использовать данные перемычки можно в регионах, в которых расчетная температура воздуха составляет до -46 градусов по Цельсию.

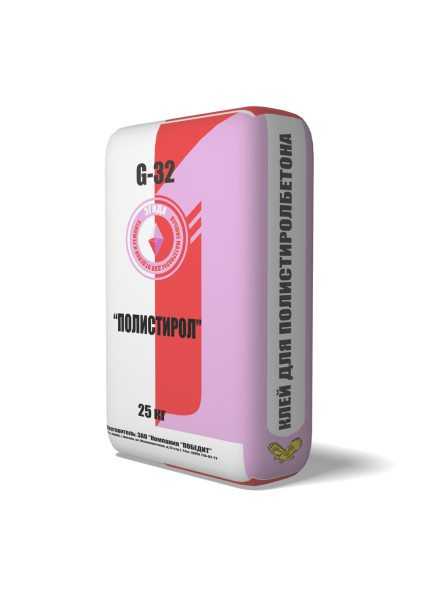

Клей для ячеистых бетонов
Особенности
Основное требование к перемычкам заключается в прочности, так как им необходимо выдерживать собственную массу, а также массу блоков, которые лежат над проемом.Поэтом для их изготовления этих балок по ГОСТу Р 51263-99 используют бетон плотностью не ниже Д300-Д600.
Среди их особенностей можно выделить следующие моменты:
- Высокую точность форм – допуски составляют ±1,5-3,0 мм. Благодаря этому, монтаж можно выполнять на клею с толщиной швов 3-5 мм. Небольшая толщина швов позволяет улучшить теплозащитные свойства стены.
- Небольшой вес – что позволяет осуществлять монтаж балок двоим-троим рабочим своими руками, без использования грузоподъемной техники.
- Срок эксплуатации составляет до 100 лет.
- Размеры полистиролбетонных перемычек могут быть самыми разными, что позволяет подобрать наиболее подходяще изделия в зависимости от параметров возводимой конструкции.
Обратите внимание!
Инструкция по монтажу перемычек предполагает площадь их опоры на стену не менее 200 мм с каждой стороны.
Вот, пожалуй, и все основные особенности перемычек из полистиролбетона.
Вывод
Выполненные из полистиролбетона перемычки нашли широкое применение в строительстве. Это связано с их уникальными свойствами и множеством достоинств этого вида бетона, таких как хорошая прочность, низкая стоимость и простота монтажа.
Кроме того, в большинстве случаев они не нуждаются в дополнительном утеплении.Из видео в этой статье можно получить дополнительную информацию по данной теме.
masterabetona.ru
Дверные и оконные перемычки полистиролбетонные в Екатеринбурге
ПСБ-перемычки — полистиролбетонные перемычки, армированные с стальными каркасами, имеют плотность 600кг/м3, прочность класса В3,5 и морозостойкость F300. Несущая способность основной номенклатуры перемычек 50-150кг/м перемычки.
Полистиролбетон — это единственный материал из легких ячеистых бетонов, позволяющий делать перемычки.
Вес одной перемычки варьируется от 14 до 170 кг, в зависимости от сечения и длины. Предназначены перемычки для дверных и оконных проемов. Монтируются на клей для ячеистых бетонов.
ОСНОВНЫЕ ПРЕИМУЩЕСТВА:
- прочность на изгиб в 1,2-1,5 раз выше, чем у бетонных;
- вес псб- перемычки в 2-3 раза ниже бетонной;
- монтируется без грузоподъемной техники;
- снижают нагрузку на фундамент и расходы на транспортировку и перегрузку;
- стоимость в 1,5-2 раза ниже, чем у бетонных перемычек;
- псб -перемычки не набирают влагу и защищают арматурных карказ от коррозии.
РАЗМЕРЫ ПСБ-ПЕРЕМЫЧЕК:
Ширина 300-380мм Высота 188 мм Длина 1290-4500мм
КОМПАНИЯ «ПСБ -БЛОК» — предлагает оконные и дверные армированнные самонесущие перемычки из полистиролбетона. Продукция востребована при строительстве жилых, хозяйственных и промышленных зданий. Она обладает высокими прочностными показателями, устойчива к воздействию влаги и температурным перепадам.
Приобретение полистиролбетонных перемычек у компании «ПСБ-БЛОК» позволит:
- Получить изделия от производителя. Предприятие производит продукцию посредствам собственных мощностей. Перемычки имеют идеальную геометрию, отвечают требованиям отраслевых ствндартов.
- Отсутствие переплат. Купить армированные перемычки из полистиролбетона можно при скромном бюджете. Компания работает с заказчиками напрямую, реализует продукцию без комиссей и наценок.
- Подобрать подходящий товар. Помощь в выборе изделий окажут менеджеры комании. Они подробно расскажут о ПСБ-перемычках: размеры. цены, вес, специфика монтажа.
ОФОРМИТЬ ЗАЯВКУ НА ПОКУПКУ МОЖНО ПО ТЕЛ: 8(343)202-2000, (343)202-3000, (343)318-20-22
Номенклатура перемычек
из армированного полистиролбетона для наружных и внутренних стен зданий и сооружений
|
Маркировка |
Габаритные размеры, мм |
Расчётный пролет L, мм |
Нагрузка, кН/м (кг/м) |
|||||
|
Длина L, мм |
Ширина В, мм |
Высота Н, мм |
Расчетная |
Нормативная |
||||
|
1ПП5-13-32 |
1290 |
200 300 380 400
|
188 200 300 400
|
790 |
0,2 (200) |
0,16 (166) |
||
|
1ПП5-15-32 |
1550 |
1050 |
||||||
|
1ПП5-17-32 |
1710 |
1210 |
||||||
|
1ПП5-18-32 |
1810 |
1310 |
||||||
|
1ПП5-19-32 |
1910 |
1410 |
||||||
|
1ПП5-22-32 |
2210 |
1710 |
||||||
|
1ПП5-25-32 |
2510 |
2010 |
||||||
|
1ПП5-29-32 |
2880 |
2380 |
||||||
|
2ПП5-13-32 |
1290 |
200 300 380 400 |
188 200 300 400 |
790 |
10 (1000) |
8,3 (830) |
||
|
2ПП5-15-32 |
1550 |
1050 |
||||||
|
2ПП5-17-32 |
1710 |
1210 |
||||||
|
2ПП5-18-32 |
1810 |
1310 |
||||||
|
2ПП5-19-32 |
1910 |
1410 |
||||||
|
2ПП5-22-32 |
2210 |
1710 |
||||||
|
2ПП5-25-32 |
2510 |
2010 |
||||||
|
2ПП5-29-32 |
2880 |
2380 |
||||||
|
3ПП5-13-32 |
1290 |
200 300 380 400 |
188 200 300 400 |
790 |
30 (3000) |
25 (2500) |
||
|
3ПП5-15-32 |
1550 |
1050 |
||||||
|
3ПП5-17-32 |
1710 |
1210 |
||||||
|
3ПП5-18-32 |
1810 |
1310 |
||||||
|
3ПП5-19-32 |
1910 |
1410 |
||||||
|
3ПП5-22-32 |
2210 |
1710 |
||||||
|
3ПП5-25-32 |
2510 |
2010 |
||||||
|
3ПП5-29-32 |
2880 |
2380 |
||||||
tdpsbblock.ru
Перемычки
Перемычки ЮНИКОН
Компания «ЮНИКОН-ЗСК» предлагает полистиролбетонные армированные стальными каркасами перемычки, имеющие следующие характеристики:
- Плотность 300-500 кг/м3
- Класс прочности на сжатие – B1,0-B2,0
- Марка по морозостойкости – не ниже F100
- Несущая способность основной номенклатуры перемычек – 100-150 кг/м
Возможно изготовление перемычек с несущей способностью до 300 кг/м, а также по индивидуальному заказу различных типоразмеров (минимальная высота 140 мм).
Для строительной системы «ЮНИКОН» институтом АО «ВНИИжелезобетон» разработаны рабочие чертежи полистиролбетонных перемычек шириной номенклатуры, изготовление которых освоено АО «ЮНИКОН-ЗСК» по ТУ 5741-254-00284807-06 (изм. 1-3) в объемах 8-10 тыс.м3/год.
Компания «ЮНИКОН-ЗСК» производит следующий ассортимент перемычек:
№ п/п | Марка перемычки | Размеры, мм BxHxL | Класс по прочности на сжатие | Марка по средней плотности | Объем, м3 | Масса перемычки, м3 |
| 1 | СБП-120.I/100 | 180х295х1195 | B0,75 | D300 | 0,064 | 24,0 |
| 2 | СБП-120.II/100 | 140х295х1195 | B0,75 | D300 | 0,049 | 18,7 |
3 | СБП-120.III/100 | 180х235х1195 | B0,75 | D300 | 0,051 | 19,2 |
4 | СБП-120.IV/100 | 140х235х1195 | B0,75 | D300 | 0,039 | 15,1 |
5 | СБП-120.VI/100 | 115х295х1195 | B0,75 | D300 | 0,041 | 15,5 |
6 | СБП-120.VIII/100 | 140х180х1195 | B0,75 | D300 | 0,030 | 11,7 |
7 | СБП-120.IX/100 | 115х235х1195 | B0,75 | D300 | 0,032 | 12,6 |
8 | СБП-150.I/100 | 180х295х1495 | B0,75 | D300 | 0,079 | 30,0 |
9 | СБП-150.II/100 | 140х295х1495 | B0,75 | D300 | 0,062 | 23,6 |
10 | СБП-150.III/100 | 180х235х1495 | B0,75 | D300 | 0,063 | 24,3 |
11 | СБП-150.IV/100 | 140х235х1495 | B0,75 | D300 | 0,049 | 18,9 |
12 | СБП-150.VI/100 | 115х295х1495 | B0,75 | D300 | 0,051 | 19,4 |
13 | СБП-150.VIII/100 | 140х180х1495 | B0,75 | D300 | 0,038 | 15,1 |
14 | СБП-150.IX/100 | 115х235х1495 | B0,75 | D300 | 0,040 | 15,8 |
15 | СБП-180.I/100 | 180х295х1795 | B0,75 | D300 | 0,095 | 36,3 |
16 | СБП-180.II/100 | 140х295х1795 | B0,75 | D300 | 0,074 | 28,6 |
17 | СБП-180.III/100 | 180х235х1795 | B0,75 | D300 | 0,076 | 29,5 |
18 | СБП-180.IV/100 | 140х235х1795 | B0,75 | D300 | 0,059 | 23,0 |
19 | СБП-180.VI/100 | 115х295х1795 | B0,75 | D300 | 0,061 | 23,5 |
20 | СБП-180.VIII/100 | 140х180х1795 | B1,0 | D350 | 0,045 | 20,7 |
21 | СБП-180.IX/100 | 115х235х1795 | B0,75 | D300 | 0,049 | 19,2 |
22 | СБП-210.I/100 | 180х295х2095 | B0,75 | D300 | 0,111 | 42,3 |
23 | СБП-210.II/100 | 140х295х2095 | B0,75 | D300 | 0,087 | 33,5 |
24 | СБП-210.III/100 | 180х235х2095 | B0,75 | D300 | 0,089 | 34,6 |
25 | СБП-210.IV/100 | 140х235х2095 | B1,0 | D350 | 0,069 | 31,2 |
26 | СБП-210.VI/100 | 115х295х2095 | B1,0 | D350 | 0,071 | 32,0 |
27 | СБП-210.VIII/100 | 140х180х2095 | B1,0 | D350 | 0,053 | 24,3 |
28 | СБП-210.IX/100 | 115х235х2095 | B1,0 | D350 | 0,057 | 25,5 |
29 | СБП-240.I/100 | 180х295х2395 | B0,75 | D300 | 0,127 | 49,1 |
30 | СБП-240.II/100 | 140х295х2395 | B0,75 | D300 | 0,099 | 38,7 |
31 | СБП-240.III/100 | 180х235х2395 | B1,0 | D350 | 0,101 | 45,7 |
32 | СБП-240.IV/100 | 140х235х2395 | B1,5 | D400 | 0,079 | 40,6 |
33 | СБП-240.VI/100 | 115х295х2395 | B1,0 | D350 | 0,081 | 36,9 |
34 | СБП-240.VIII/75 | 140х180х2395 | B1,5 | D400 | 0,060 | 31,2 |
35 | СБП-240.IX/100 | 115х235х2395 | B1,5 | D400 | 0,065 | 33,7 |
36 | СБП-270.I/100 | 180х295х2695 | B0,75 | D300 | 0,143 | 54,8 |
| 37 | СБП-270.II/100 | 140х295х2695 | B1,0 | D350 | 0,111 | 50,0 |
38 | СБП-270.III/100 | 180х235х2695 | B1,0 | D350 | 0,114 | 59,1 |
39 | СБП-270.IV/100 | 140х235х2695 | B1,5 | D450 | 0,089 | 51,6 |
40 | СБП-270.VI/100 | 115х295х2695 | B1,5 | D450 | 0,091 | 52,8 |
41 | СБП-270.VIII/50 | 140х180х2695 | B1,5 | D450 | 0,068 | 39,7 |
42 | СБП-270.IX/75 | 115х235х2695 | B1,5 | D450 | 0,073 | 42,5 |
43 | СБП-300.I/100 | 180х295х2995 | B1,0 | D350 | 0,159 | 71,0 |
44 | СБП-300.II/100 | 140х295х2995 | B1,0 | D350 | 0,124 | 55,9 |
45 | СБП-300.III/75 | 180х235х2995 | B1,5 | D400 | 0,127 | 64,9 |
46 | СБП-300.IV/75 | 140х235х2995 | B1,5 | D400 | 0,099 | 51,1 |
47 | СБП-300.VI/100 | 115х295х2995 | B1,5 | D400 | 0,102 | 52,3 |
48 | СБП-300.IX/50 | 115х235х2995 | B1,5 | D450 | 0,081 | 46,8 |
Примечания: 1. В наименовании марки перемычки указана длина в мм, тип сечения и расчетная нагрузка в кг/п.м. 2. Масса перемычек указана в состоянии естественной влажности. 3. Возможно изготовление перемычек по индивидуальным заказам с другими размерами и нагрузками по предварительному согласованию с АО «ВНИИжелезобетон» и АО «ЮНИКОН-ЗСК». | ||||||
Вес перемычек – от 15 до 70 кг в зависимости от их длины и размеров поперечного сечения.
Полистиролбетон, в качестве материала для перемычек, по основным физико-механическим показателям (прочность, плотность, морозостойкость и расчетная теплопроводность) заметно превосходит (см. таблицу) ближайший аналог – ячеистый бетон, который при плотности ниже 400 кг/м3 не обладает конструкционными свойствами.
Сопоставление нормируемых физико-механических характеристик ячеистого бетона и полистиролбетона для перемычек
Характеристики | Ячеистый бетон (ГОСТ 25485-89) | Полистиролбетон (ГОСТ Р 51263-2012) | ||||||
Марка по средней плотности | D400 | D500 | D600 | D250 | D300 | D400 | D500 | D600 |
Класс прочности на сжатие | B0,5 B0,75 | B0,75 B1 | B1-B2 | B0,5 B0,75 | B0,75 B1 | B1,5 | B2 | B2,5 |
Марка по морозостойкости | — | F15-F35 | F15-F35 | F100 | F150 | F150 | F200 | F300 |
Теплопроводность для условий эксплуатации «Б», Вт/(м·°С) | 0,15 | 0,2 | 0,26 | 0,080 0,073 | 0,096 0,083 | 0,124 | 0,150 | 0,2 |
(СП 50.13330.2012) | ||||||||
Примечания: 1. Для полистиролбетона плотностью D250 и D300 приведены характеристики по прочности и теплопроводности: в числителе – получаемые по обычной технологии, а в знаменателе – по спецтехнологии. 2. Сопоставление нормируемых характеристик полистиролбетона и автоклавного ячеистого бетона по ГОСТ 31359-2007 не может быть выполнено, т.к. в этом стандарте классы по прочности, марки по средней плотности и морозостойкости материала взаимно не увязаны и не приведены значения расчетной теплопроводности для условий эксплуатации «А» и «Б». | ||||||||
Полистиролбетон для перемычек, армированных стальными элементами, может иметь плотность 250-550 кг/м3, в то время как в ячеистых бетонах плотностью менее 600 кг/м3 стальная арматура не может использоваться без специальных антикоррозийных обмазок.
Полистиролбетонные перемычки, изготавливаемые АО «ЮНИКОН-ЗСК», имеют существенные преимущества перед другими известными надпроемными конструкциями ненесущих наружных стен: железобетонными, сборными (из стальных уголков, на которые укладываются легкобетонные блоки) и сборно-монолитными (из армированных U-образных керамзитобетонных или ячеистобетонных конструкций, заполняемых легким бетоном) по термическому сопротивлению, материалоемкости, трудоемкости монтажа и стоимости.
Сравнение с наиболее близким аналогом – ячеистобетонными (газобетонными) перемычками одинаковой толщины и длины показывает, что у ПСБ перемычек:
1. Термическое сопротивление – выше в 3,2 раза;
2. Удельный расход арматуры – ниже в 7,8 раза;
3. Трудоемкость монтажа – меньше в 1,9 раза;
4. Стоимость – ниже в 7,1 раза
Перемычки «не горючие» (НГ)
Компания «ЮНИКОН-ЗСК» предлагает полистиролбетонные перемычки класса пожарной безопасности НГ (негорючие), армированные стальными каркасами, в том числе с пространственным армированием, выпускающиеся по ТУ 5741-033-86549669-2015 «Перемычки полистиролбетонные негорючие».
Выпускаемые перемычки имеют следующие характеристики:
- Плотность — 400-600 кг/м3
- Класс прочности на сжатие — В1,5-В2,5
- Класс пожарной безопасности — НГ
- Марка по морозостойкости — не ниже F150
- Несущая способность основной номенклатуры перемычек — 150 кг/м
Возможно изготовление перемычек с несущей способностью до 300 кг/м, а также по индивидуальному заказу различных типоразмеров (минимальная высота 140 мм).
Вес перемычек — от 15 до 70 кг в зависимости от их длины и размеров поперечного сечения.
Полистиролбетон для перемычек, армированных стальными элементами, может иметь плотность 400-600 кг/м3, в то время как в ячеистых бетонах плотностью менее 600 кг/м3 стальная арматура не может использоваться без специальных антикоррозийных обмазок. Для применения перемычек данного типа нет необходимости проведения огнезащитных мероприятий (оштукатуривание, облицовка ГВЛ). Перемычки подходят для применения в составе конструкций зданий 1 и 2 класса огнестойкости, в качестве материала «НГ».
Применение
АО «ВНИИжелезобетон» разработал технические решения применения полистиролбетонных перемычек шириной 115-180 (200) мм в наружных стенах зданий для строительных систем «ЮНИКОН» и «ЮНИКОН-2», которые отражены в СТО 86549669-001-2012 и СТО НОСТРОЙ 2.7.131-2013. Приведенное сопротивление таких стен составляет 3,13-4,12 (м2·°С)/Ит.
В надпроемной части стены укладываются 2-3 (в зависимости от толщины ПСБ блоков) полистиролбетонные перемычки высотой 180, 235 или 295 мм: равновысоких (система «ЮНИКОН») или разновысоких (система «ЮНИКОН-2»), когда перемычка высотой 295 мм выполняет функции верхней горизонтальной четверти проема, улучшающей теплозащитные характеристики и исключающей выпадение конденсата на ее внутренней поверхности. На перемычки могут укладывать полистиролбетонные доборные блоки.
Применение перемычек ЮНИКОН
Вариант технического решения применения равновысоких полистиролбетонных перемычек в наружных стенах зданий с кирпичным фасадом (толщина полистиролбетонных блоков 295 мм, система «ЮНИКОН»)
Рис.1 Вариант технического решения применения равновысоких полистирилбетонных перемычек в наружных стенах зданий с кирпичным фасадом
Вариант технического решения применения полистиролбетонных перемычек в наружных стенах зданий с кирпичным фасадом (толщина полистиролбетонных блоков 295 мм, система «ЮНИКОН-2»)
Рис.2 Вариант технического решения применения полистиролбетонных перемычек в наружных стенах зданий с кирпичным фасадом
Вариант технического решения применения полистиролбетонных перемычек в наружных стенах зданий с оштукатуренным фасадом (толщина полистиролбетонных блоков 375 мм, система «ЮНИКОН-2»)
Рис.3 Вариант технического решения применения полистиролбетонных перемычек в наружных стенах зданий с оштукатуренным фасадом
Примеры применения полистиролбетонных перемычек системы «ЮНИКОН» при строительстве зданий
Рис.4 Пример применения равновысоких перемычек

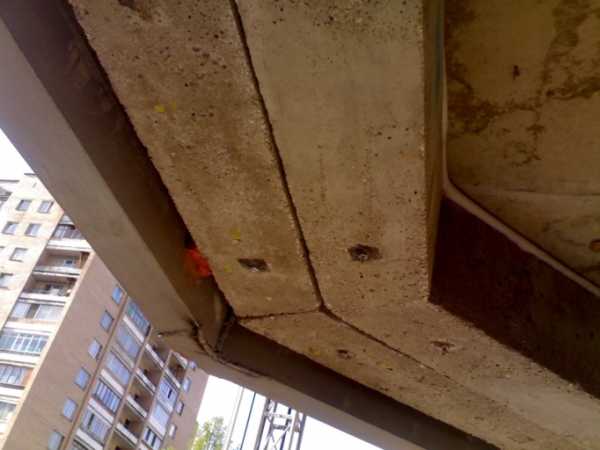

Рис.5 Пример применения полистиролбетонных перемычек на подвесе в эркерном проеме
Применение полистиролбетонных перемычек «ЮНИКОН» в наружных ненесущих стенах строительных систем-аналогов
Высокие теплозащитные и низкие стоимостные характеристики полистиролбетонных перемычек, разработанных для систем «ЮНИКОН» и «ЮНИКОН-2» и изготавливаемых АО «ЮНИКОН-ЗСК», позволяют применять их в наружных ненесущих стенах других строительных систем-аналогов, например из ячеистобетонных (газобетонных) блоков, в т.ч. с утеплителем. Приведенное сопротивление теплопередаче таких стен находится на уровне 1,95-2,5 (м2·°С)/Вт.

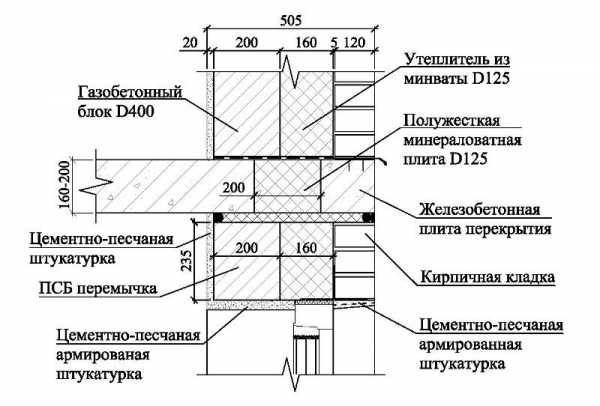

Вариант технического решения применения полистиролбетонных перемычек «ЮНИКОН» в наружных ненесущих стенах из газобетонных блоков D400 для зданий с кирпичным фасадом
Рис.6 Вариант технического решения применения прлистиролбетонных перемычек «ЮНИКОН» в наружных стенах из газобетонных блоков
Вариант технического решения применения полистиролбетонных перемычек «ЮНИКОН» в 3х-слойных наружных ненесущих стенах с утеплителем из минваты и газобетонных блоков D400 для зданий с кирпичным фасадом
Рис.7 Вариант технического решения применения полистиролбетонных перемычек «ЮНИКОН» в 3х-слойных наружных стенах с утеплитетем и газобетонных блоков
Применение «не горючих» (НГ) перемычек
Рис.1 Вариант технического решения применения полистиролбетонных перемычек НГ в наружных стенах зданий с навесным вентилируемым фасадом
unicon-zsk.ru
Свердловская область, посёлок Большой Исток, улица Свердлова 39А. Телефоны: (343) 345-73-80, +7-982-627-49-03.
Главная » Полистиролбетонные перемычки »Завод полистиролбетонных изделий «Беал» предлагает армированные перемычки из полистриолбетона
собственного производства. Изготовление данных перемычек осуществляется на основе цемента и
вспененного пищевого полистирола.
Применение полистиролбетонных перемычек
Перемычки из полистиролбетона применяются для перекрытия оконных и дверных проёмов в стене
зданий и помещений в малоэтажном и многоэтажном строительстве.
Преимущества перемычек из полистиролбетона
Преимуществами полистиролбетонных перемычек являются: лёгкость (вес перемычки около 50 кг.),
монтаж блоков возможен без применения специальной строительной техники, высокая прочность
на изгиб, способность выдерживать высокие нагрузки и ряд других показателей.
Стоимость перемычек из полистиролбетона
| Наименование | Размер | Стоимость (руб) |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1100 х 300 х 188 | 1 500 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1200 х 300 х 188 | 1 550 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1300 х 300 х 188 | 1600 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1410 х 300 х 188 | 1 650 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1600 х 300 х 188 | 1 800 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1710 х 300 х 188 | 1 950 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1810 х 300 х 188 | 2100 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 1910 х 300 х 188 | 2 250 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 2210 х 300 х 188 | 2 450 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 2510 х 300 х 188 | 2 659 |
| Перемычка ПСБ, армированная (самонесущая) марки Д 500 | 3020 х 300 х 188 | 3100 |
psb-beton.ru
ПЕРЕМЫЧКИ ПОЛИСТИРОЛБЕТОННЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
перемычек, отнесенных по результатам испытаний на прочность
полистиролбетона при сжатии к одному и тому же классу.
3.3.При приемке готовых изделий проверке ОТК подлежат:
а) плотность полистиролбетона;
б) отпускная прочность полистиролбетона; в) влажность изделий;
г) линейные размеры изделий, размеры сколов, раковин, наплывов, выколов, трещин;
д) категория бетонной поверхности.
Отпуск перемычек из полистиролбетона потребителю производить только по достижении ими отпускной прочности на сжатие, определяемой при испытании образцов-кубов. При этом отпускная прочность в процентах от проектной марки по прочности на сжатие должна быть не менее 75%.
Предприятие-изготовитель при отпуске перемычек из полистиролбетона с прочностью ниже их проектной марки обязано гарантировать достижение ими проектной марки в возрасте 28 суток со дня изготовления.
Контроль перемычек из полистиролбетона по показателю морозостойкости следует производить перед началом серийного изготовления и далее не реже одного раза в 6 месяцев, а также при каждом изменении технологии или вида сырьевых материалов.
Образцы-кубы в насыщенном водой состоянии должны выдерживать без каких-либо видимых повреждений (расслоения, шелушения, выкрашивания) не менее 50 циклов замораживания и оттаивания соответственно.
Потеря прочности при сжатии образцов-кубов, испытанных на
морозостойкость не должна превышать 10% марочной прочности контрольных образцов, а потеря массы не должна превышать 5 %.
Отпускная влажность перемычек из полистиролбетона не должна превышать
15 %
Коэффициент теплопроводности полистиролбетона в сухом состоянии при
температуре +250с не должен отличатся более чем на 10% от значения
приведенного в п. 1.1.5.
3.4 Потребитель имеет право производить контрольную проверку
соответствия перемычек требованиям ГОСТ р 51263 и настоящих технических условий, применяя при этом указанный ниже порядок отбора перемычек и методы
их испытаний.
3.5.При контрольной проверке от каждой партии отбирают четвертую часть
общего количества перемычек, но не менее 3 штук. Выбор проводится из разных мест штабеля в последовательности, заранее установленной приемщиком перемычек. Отобранные образцы подвергают поштучному обмеру и внешнему осмотру для про- верки соответствия их требованиям настоящих технических
условий.
3.6.Если в результате проверки общее количество перемычек с отклонениями
окажется более 5 %, то производится повторное испытание удвоенного количества образцов. При неудовлетворительных результатах испытаний партия
приемке не подлежит.
stirolbeton.ru
ПЕРЕМЫЧКИ ПОЛИСТИРОЛБЕТОННЫЕ ТЕХНИЧЕСКИЕ УСЛОВИЯ
перемычек, отнесенных по результатам испытаний на прочность
полистиролбетона при сжатии к одному и тому же классу.
3.3.При приемке готовых изделий проверке ОТК подлежат:
а) плотность полистиролбетона;
б) отпускная прочность полистиролбетона; в) влажность изделий;
г) линейные размеры изделий, размеры сколов, раковин, наплывов, выколов, трещин;
д) категория бетонной поверхности.
Отпуск перемычек из полистиролбетона потребителю производить только по достижении ими отпускной прочности на сжатие, определяемой при испытании образцов-кубов. При этом отпускная прочность в процентах от проектной марки по прочности на сжатие должна быть не менее 75%.
Предприятие-изготовитель при отпуске перемычек из полистиролбетона с прочностью ниже их проектной марки обязано гарантировать достижение ими проектной марки в возрасте 28 суток со дня изготовления.
Контроль перемычек из полистиролбетона по показателю морозостойкости следует производить перед началом серийного изготовления и далее не реже одного раза в 6 месяцев, а также при каждом изменении технологии или вида сырьевых материалов.
Образцы-кубы в насыщенном водой состоянии должны выдерживать без каких-либо видимых повреждений (расслоения, шелушения, выкрашивания) не менее 50 циклов замораживания и оттаивания соответственно.
Потеря прочности при сжатии образцов-кубов, испытанных на
морозостойкость не должна превышать 10% марочной прочности контрольных образцов, а потеря массы не должна превышать 5 %.
Отпускная влажность перемычек из полистиролбетона не должна превышать
15 %
Коэффициент теплопроводности полистиролбетона в сухом состоянии при
температуре +250с не должен отличатся более чем на 10% от значения
приведенного в п. 1.1.5.
3.4 Потребитель имеет право производить контрольную проверку
соответствия перемычек требованиям ГОСТ р 51263 и настоящих технических условий, применяя при этом указанный ниже порядок отбора перемычек и методы
их испытаний.
3.5.При контрольной проверке от каждой партии отбирают четвертую часть
общего количества перемычек, но не менее 3 штук. Выбор проводится из разных мест штабеля в последовательности, заранее установленной приемщиком перемычек. Отобранные образцы подвергают поштучному обмеру и внешнему осмотру для про- верки соответствия их требованиям настоящих технических
условий.
3.6.Если в результате проверки общее количество перемычек с отклонениями
окажется более 5 %, то производится повторное испытание удвоенного количества образцов. При неудовлетворительных результатах испытаний партия
приемке не подлежит.
eng.stirolbeton.ru
