Полимерное покрытие труб – один из методов антикоррозионной защиты трубопровода

С самого начала использования металлических труб довольно остро стоит вопрос об их защите от коррозионных процессов. Наиболее остро, подобная проблема стоит в сети газовых и нефтяных трубопроводов, которые эксплуатируются над землей и под землей. Поскольку подобные системы находятся в довольно жестких климатических условиях, они нуждаются, как и любое металлическое изделие, в мерах антикоррозионной защиты. Наиболее эффективным средством, для защиты металлов от соприкосновения с окружающей средой, является полимерное покрытие труб.

Трубы с внутренней защитой

Подобные трубы используются в трубопроводах, которые предназначены для транспортировки агрессивных сред. Трубы, которые используются для транспортировки подобных сред, имеют внутреннее покрытие. Внутренние покрытие трубопроводов может быть нанесено при помощи порошковых полимеров и при помощи ЛКМ на полимерной основе. Современная промышленность выпускает достаточно много видов полимерных покрытий труб. Критерием выбора являются условия, в которых эксплуатируется трубопровод, степень агрессивности перекачиваемой жидкости и технические параметры самого полимерного покрытия.

Наружная защита труб

Такая защита может быть нанесена в заводских условиях и в условиях непосредственной прокладки трубопровода. Традиционно, в трассовых условиях, применяется битумно-мастичная изоляция. Однако, с появлением более прогрессивных и более эффективных полимерных материалов, подобная изоляция, применяется довольно редко. Наиболее эффективной защитой трубопроводов, в трассовых условиях, является  ленточное покрытие. Такая лента клеится на трубу при помощи адгезионной грунтовки. Толщина защитного слоя составляет не менее 1,2мм. Полимерные покрытия для трубопроводов применяются достаточно давно. За время их эксплуатации они показали себя с самой лучшей стороны. А, перенос нанесения подобной изоляции из трассовых условий в заводские, может значительно ускорить монтаж наружных сетей.

Линии наружного покрытия труб

В промышленности существует четкое разграничение

полимерных покрытий, которые наносятся на трубы. Для труб большого диаметра, которые используются в трубопроводах для транспортировки нефти и газа, применяется трехслойное покрытие на основе полимерных порошковых покрытий. В таком покрытии, порошковый полимер, играет двойную роль. Во-первых, он надежно защищает поверхность трубы от контакта с внешней средой и надежно склеивается со слоем экструдированного полимера, который выполняет функцию механической защиты трубы. Современные покрытия, вместо традиционного полиэтилена, содержат полипропиленовые композиции, которые позволяют эксплуатировать трубы при температурах в +100град.

Подобные покрытия, как внутренние, так и наружные, наносятся на трубы в заводских условиях. Для этого используются специальные производственные линии, которые полностью автоматизированы. Процесс нанесения покрытия состоит из двух основных этапов.

На первом этапе труба подвергается тщательной обработке, которая заключается в подготовке поверхности. Механическая очистка позволяет удалить ненужные образования на поверхности трубы. Затем, на поверхность трубы наносят хроматирующий раствор, который обеспечивает лучшую адгезию покрытия к основанию металла. Далее следует нанесение основного слоя полимерного материала. Весь этот процесс происходит в условиях высокой температуры, что позволяет материалу растекаться и образовывать однородную равномерную пленку.

Основное преимущество заводских изолированных труб состоит не только в качестве наносимого покрытия, но и в возможности всесезонной прокладки трубопроводов.

ЗАКАЗАТЬ ТРУБУ В ИЗОЛЯЦИИ

Полимерное покрытие труб — стальные трубопроводы с защитным покрытием от ООО «Антикор Полимер».

  • Документация
  • Калькулятор труб
  • Нормы загрузки
  • Вопрос-ответ
  • Статьи

Для стальных трубопроводов самая большая опасность — влажность. Металлические коммуникации не боятся трения и вибрации, выдерживают резкое повышение внутреннего и внешнего давления. Однако во влажной среде самые прочные и надежные стальные трубы могут быстро прийти в негодность. Коррозия и ржавчина очень быстро разрушают любой металл, из-за чего система теряет герметичность.

Особенно опасны такие повреждения для газопроводов. Даже небольшое нарушение герметичности коммуникаций может привести к утечке газа, которая очень опасна для людей и окружающей среды. Газопроводам при прокладке нужно обеспечить максимальную защиту от коррозии.

Полимерное покрытие труб — лучшая защита от влаги и преждевременного износа. Современные полимерные материалы отличаются уникальной водостойкостью. Они не впитывают и не пропускают влагу, даже если полностью погрузить их в жидкость на длительный срок.

На газовые стальные трубы обычно наносят многослойное полимерное защитное покрытие. Основной слой — экструдированный полиэтилен, дополнительные — адгезивы, праймеры или грунтовки. Этот полимерный материал обладает рядом преимуществ:

  • выдерживает длительное нахождение в воде или влажной среде,
  • биостоек, на нем не растут плесень, мох, грибки,
  • имеет ровную гладкую поверхность, которая защищает от образования минеральных отложений,
  • износостоек,
  • устойчив к растяжению и разрыву,
  • имеет небольшой вес, не утяжеляет трубы.

Покрытие на газовые трубы наносят на предприятии. Существуют также специальные ленты на битумной основе, с помощью которых можно обеспечить трубопроводу защиту от коррозии уже после монтажа, в полевых условиях. Однако созданная в заводских условиях изоляция считается более надежной и долговечной.

Срок службы газопроводов, на которые нанесено полимерное защитное покрытие, — более 30 лет. Антикоррозийную изоляцию после этого срока можно восстановить. Те участки, где покрытие повреждено, дополнительно защищают полимерными лентами. Эту операцию можно провести в полевых условиях, демонтировать трубы для этого не придется.

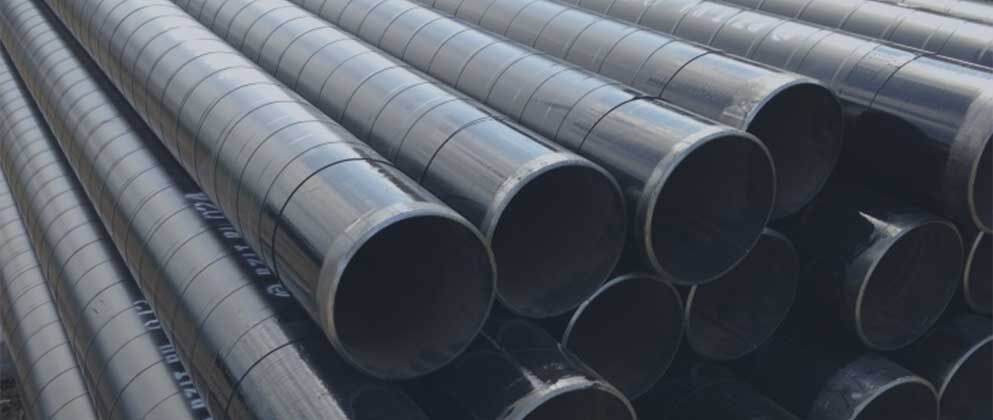

В нашем каталоге представлены стальные газовые трубы с уже нанесенным защитным полимерным покрытием. Всегда в наличии любые типоразмеры:

  • диаметр — от 57 до 630 мм,
  • толщина стенки — от 3,5 до 10 мм.

Для создания изоляции на предприятии используется современное оборудование. После окончания работ готовая продукция проходит многоступенчатую проверку, один из этапов которой — исследования в заводской лаборатории. Покупателям мы предлагаем только те трубы, которые прошли все испытания, полностью соответствуют требованиям стандартов. Чтобы узнать цены на выбранные наименования, оставьте заявку на сайте. Менеджер очень скоро свяжется с Вами и поможет оформить заказ.

Полимерное покрытие | NCSPA

Обзор

Обзор полимерных покрытий

Полимерное покрытие (AASHTO M245, ASTM A742) представляет собой многослойную пленку, которая наносится поверх защитных металлизированных покрытий, обычно гальванических.

Основным используемым продуктом является марка 10/10 (толщина 10 мил с каждой стороны). Полимерное покрытие обеспечивает отличную адгезию к стали-основе и повышенную коррозионную стойкость и стойкость к истиранию. Рекомендации по сроку службы основаны на обширных лабораторных и полевых испытаниях. Хотя CSP с полимерным покрытием используется не так долго, как гальванизированные или алюминизированные покрытия, установка CSP с полимерным покрытием все еще существует почти 40 лет назад.

Эксплуатационные характеристики полимерного CSP контролировались Corrpro, и было обнаружено, что они практически не ухудшаются, несмотря на установку в некоторых экстремальных условиях. NCSPA и The Dow Chemical Company, производитель защитной пленки TRENCHCOAT™, провели лабораторные испытания, чтобы получить дополнительные данные, касающиеся срока службы CSP с полимерным покрытием. На участках были условия окружающей среды с удельным сопротивлением всего 100 Ом·см и рН всего 2,1.

Недавние испытания показали, что CSP с полимерным покрытием может выдерживать условия третьего уровня абразивного износа. Поскольку полимер представляет собой барьерное покрытие, он демонстрирует одинаково предсказуемые характеристики долговечности в определенных диапазонах окружающей среды. Эти критерии и определенные диапазоны для труб с полимерным покрытием показаны на рисунке 3. Трубы с полимерным покрытием, работающие в этих диапазонах, могут достигать 100-летнего срока службы на основе текущих оценок установок в рекомендуемых диапазонах неблагоприятных условий в течение почти 40 лет.

Примечание: Коррозионные условия в крайних пределах диапазона окружающей среды могут потребовать корректировки значений срока службы.

Полимерные приложения

Истории успеха

Истории успеха

2021 Проект Года — Полимерное покрытие: гидрит химический расширение

от: Metal Culverts, Inc Steve Huelsmann, A Pe Sea Donescension. Engineering в Сент-Луисе, штат Миссури, и его команда были…

Подробнее

В центре внимания проекта: округ Лонок

Автор: Metal Culverts, Inc Округ Лонок в Арканзасе – это сельский округ, расположенный в Центральном Арканзасе, географический район которого… Ограждение канала

e-news

Автор: Contech Engineered Solutions Расположенные в Спэниш-Форк, штат Юта, шесть основных ответвлений от реки Спэниш-Форк. Они…

Подробнее

Проект года по восстановлению плотины Шейки-Лейкс

Проекты года

Автор: Contech Engineered Solutions Парк Шейки-Лейкс, расположенный в округе Меномини, штат Мичиган, известен своей отличной рыбалкой и великолепными…

Подробнее

CSP & Pipe Arch Project of the Year Победитель: Замена моста города Лайонс

Проекты года

Автор: Metal Culverts Inc. Город Лайонс в округе Уолворт, штат Висконсин, столкнулся с задачей замены одного…

Подробнее

Ресурсы

Исследования, ресурсы и маркетинговые материалы

  • Результаты испытаний стального листа с предварительно нанесенным полимерным покрытием. для повышения производительности и возможности использования в более агрессивных средах. Обеспечивает еще большую устойчивость самого экологичного продукта на рынке — стали. В этом отчете описываются испытания, проведенные на восьми системах покрытий с различной массой цинка и толщиной полимерного покрытия в сравнении с требованиями к полимерному покрытию (раздел 7) ASTM A742/A742M, Стандартные технические условия для стального листа с металлическим покрытием и предварительно нанесенным полимерным покрытием для Гофрированная стальная труба.
  • Конструкционная плита с полимерным покрытием и испытания крепежа. Конструкционная плита из гофрированной стали с полимерным покрытием была разработана как более прочная и эластичная альтернатива конструкционной плите из оцинкованной стали. Сборка конструкций из гофрированного листа осуществляется с помощью резьбовых соединений, на которые также наносится полимерное покрытие. В этом отчете описываются испытания, проведенные в поддержку разработки новой спецификации ASTM для конструкционной плиты из гофрированной стали с полимерным покрытием.
  • Превосходная стойкость к истиранию гофрированной стальной трубы с полимерным покрытием Трубная промышленность разработала полимерную защитную пленку, которая значительно продлевает срок службы оцинкованного CSP и обеспечивает более чем столетнее решение в таких агрессивных средах, как уровень абразивности 3. На основе большого опыта, лабораторных и полевых испытаний; Гофрированная стальная труба с полимерным покрытием зарекомендовала себя как прочная, надежная и устойчивая часть инфраструктуры нашей страны. Гофрированная стальная труба с полимерным покрытием, изготовленная в соответствии со спецификациями, что может быть подтверждено квалификационными и плановыми испытаниями по обеспечению качества; имеет, может и будет обеспечивать не только ценность, но и необходимые показатели срока службы под дорогами нашей великой страны, обеспечивая безопасность будущих поколений.
  • Долгосрочное полевое исследование гофрированной стальной трубы с полимерным покрытием — отчет корпорации Elzly Technology Corporation, документирующий характеристики и условия окружающей среды CSP с полимерным покрытием в 5 штатах (Арканзас, Лос-Анджелес, Мичиган, Нью-Йорк и Висконсин) по всей стране.
  • Оценка эксплуатационных характеристик труб с полимерным покрытием в штате Миннесота – отчет, документирующий рабочие характеристики и условия окружающей среды CSP с полимерным покрытием в штате Миннесота на площадках, которым почти 40 лет.
  • Эксплуатационная оценка конструкций с полимерным покрытием в штате Нью-Йорк — отчет Corrpro Companies, Inc., документирующий эксплуатационные характеристики и условия окружающей среды CSP с полимерным покрытием/асфальтовым покрытием в штате Нью-Йорк.
  • Эксплуатационная оценка конструкций с полимерным покрытием в Висконсине — отчет Corrpro Companies, Inc., документирующий эксплуатационные характеристики и условия окружающей среды CSP с полимерным покрытием в Висконсине на объектах возрастом до 27 лет
  • Повышение срока службы — восстановление

ASTM СТАНДАРТЫ –

  • A742/A742M-18 Стандартные технические условия на стальной лист с металлическим покрытием и полимерным покрытием для гофрированной стальной трубы
  • A762/A762M-19 Стандартные технические условия на гофрированные стальные трубы с полимерным покрытием для канализационных и водосточных систем
  • A796/A796M-17a Стандартная практика проектирования гофрированных стальных труб, труб-арок и арок для ливневых и канализационных канализаций и других подземных применений
  • A798/A798M-17 Стандартная практика установки заводских гофрированных стальных труб для канализации и других применений и другие подземные трубопроводы
  • A1113-20 Стандартные технические условия на конструкционную плиту из гофрированной стали с полимерным покрытием для труб с болтовым креплением, трубных арок и арок

Узнать больше

Хотите узнать больше?

Свяжитесь с нами сегодня, чтобы назначить личную презентацию. Просто заполните форму ниже, и кто-то свяжется с вами в ближайшее время.

Контакты

Покрытия CSP | NCSPA

Гофрированные стальные трубы (CSP) уже более 100 лет успешно используются в системах ливневой канализации и водопропускных труб в Северной Америке и во всем мире. За последние 50 лет CSP претерпел эволюционный процесс, в результате которого были созданы более качественные материалы с более длительным сроком службы в сложных условиях. На этой странице описаны различные покрытия, доступные на CSP для продления срока службы.

С полимерным покрытием CSP

Полимерное покрытие (AASHTO M245, ASTM A742) представляет собой многослойную пленку, которая наносится поверх защитных металлических покрытий, обычно оцинкованных. Основным используемым продуктом является марка 10/10 (толщина 10 мил с каждой стороны). Полимерное покрытие

обеспечивает отличную адгезию к основной стали и повышенную устойчивость к коррозии и истиранию. Рекомендации по сроку службы основаны на обширных лабораторных и полевых испытаниях. Хотя CSP с полимерным покрытием используется не так долго, как гальванизированные или алюминизированные покрытия, установка CSP с полимерным покрытием все еще существует почти 40 лет назад.

Эксплуатационные характеристики полимерного CSP контролировались Corrpro, и было обнаружено, что они практически не ухудшаются, несмотря на установку в некоторых экстремальных условиях. NCSPA и The Dow Chemical Company, производитель защитной пленки TRENCHCOAT™, провели лабораторные испытания, чтобы получить дополнительные данные, касающиеся срока службы CSP с полимерным покрытием. На участках были условия окружающей среды с удельным сопротивлением всего 100 Ом·см и рН всего 2,1.

Недавние испытания показали, что CSP с полимерным покрытием может выдерживать условия третьего уровня абразивного износа. Поскольку полимер представляет собой барьерное покрытие, он демонстрирует одинаково предсказуемые характеристики долговечности в определенных диапазонах окружающей среды. Эти критерии и определенные диапазоны для труб с полимерным покрытием показаны на рисунке 3. Трубы с полимерным покрытием, работающие в этих диапазонах, могут достигать 100-летнего срока службы на основе текущих оценок установок в рекомендуемых диапазонах неблагоприятных условий в течение почти 40 лет.

Для получения дополнительной информации о CSP с полимерным покрытием посетите нашу страницу «Исследования и отчеты». Эта страница представляет собой обширный ресурс для различных исследований, связанных с CSP и сроком его службы.

Примечание: Коррозионные условия в экстремальных пределах окружающей среды могут потребовать корректировки значений срока службы

Оцинкованная (гальванизированная) вес покрытия 610 г/м² (2 унции/фут²) поверхности (всего с обеих сторон) для обеспечения толщины цинкового покрытия 43 мкм (0,0017 дюйма) на каждой поверхности.

Превосходная коррозионная стойкость цинка обусловлена ​​гальваническим покрытием, которое обеспечивает барьерное покрытие, а также его катодной защитой или образованием защитной пленки на цинке во время воздействия. Высокие скорости коррозии в сильнокислых и сильнощелочных растворах можно объяснить отсутствием пленки на поверхности металла (устойчивые пленки на поверхности присутствуют при малых скоростях коррозии).

Срок службы оцинкованной стали определяется с использованием таблицы Американского института чугуна и стали (AISI) для оценки среднего срока службы оцинкованной стали CSP (см. ниже). Эта диаграмма прогнозирует переменный срок службы на основе pH и удельного сопротивления воды и почвы и уже много лет является отраслевым стандартом. Срок службы CSP можно разумно прогнозировать, исходя из рассмотренных выше условий окружающей среды. Эта таблица основана на оцинкованном CSP калибра 16 с покрытием 610 г/м² (2 унции/фут²) и может быть применена к другим толщинам с соответствующим коэффициентом.

Тип 2 с алюминиевым покрытием

Тип 2 с алюминиевым покрытием (AASHTO M274, ASTM A929) представляет собой покрытие из чистого алюминия (содержание кремния не более 0,35%). Он производится с плотностью покрытия 305 г/м² (1 унция/фут²) поверхности (всего с обеих сторон), что обеспечивает толщину покрытия 48 мкм (0,0019 дюйма) на каждой поверхности. Алюминиевое покрытие типа 2 (ALT2) является наиболее широко используемым дополнительным покрытием для CSP. «Алюминий является химически активным металлом, но он образует пассивное покрытие или пленку из оксида алюминия, которая защищает его от коррозии во многих средах». Эта пленка довольно стабильна в нейтральных и многих кислых растворах, но подвергается воздействию щелочей с pH выше 9.. С точки зрения коррозии алюминий имеет преимущество перед оцинковкой при более низком рН и в условиях мягкой воды за счет образования оксидной пленки. Покрытия практически одинаковы при истирании и в воде, где быстро образуется пленка оксида цинка.

CSP типа 2 с алюминиевым покрытием были установлены на тысячах объектов за последние 50 лет, и производительность многих из этих объектов подвергалась и продолжает контролироваться. Недавние исследования AK Steel показали, что срок службы 14 калибра ALT2 CSP может достигать 100 лет, когда условия окружающей среды имеют pH от 5 до 9.и удельное сопротивление более 1500 Ом·см.

Для получения дополнительной информации о CSP с полимерным покрытием посетите нашу страницу «Исследования и отчеты». Темы исследований варьируются от характеристик алюминизированных стальных труб типа 2 в ливневой канализации до оценки срока службы гофрированной стальной трубы.

Дополнительные покрытия

Дополнительный срок службы может быть обеспечен за счет увеличения толщины основной стали в соответствии с коэффициентами, указанными в таблице для оценки среднего срока службы инверта, или за счет использования дополнительных систем покрытий. Значения дополнительного срока службы представлены на рис. 4, озаглавленном «Дополнительный срок службы для дополнительных дорожных покрытий и покрытий». Эти покрытия обладают преимуществами по сравнению с металлическими покрытиями в виде повышенной стойкости к истиранию, более широкого диапазона воздействия окружающей среды и более длительного срока службы. Этим покрытиям свойственна меньшая изменчивость эксплуатационных характеристик, поэтому для различных уровней истирания рекомендуются определенные дополнительные значения срока службы.

Асфальтовое покрытие (AASHTO M190, ASTM A849)

Асфальтовое покрытие наносится на внутреннюю и внешнюю поверхность трубы минимальной толщиной 1,3 мм (0,05 дюйма) как с полным, так и с половинным покрытием. Асфальтовые покрытия обычно используются для защиты со стороны почвы, но также обеспечивают дополнительную защиту со стороны воды. Многочисленные исследования пришли к выводу, что асфальтовое покрытие обычно увеличивает срок службы внутренней части трубы на 10 лет. Асфальтовые покрытия обеспечивают гораздо более длительный срок службы со стороны почвы и по своей природе расширяют диапазоны экологических условий для почвенных условий. Согласно Corrpro, «результаты исследования показывают, что добавление асфальтового покрытия могло обеспечить срок службы со стороны почвы более 100 лет».

Полностью облицованный асфальтовым материалом (ASTM A849)

Асфальтовый материал используется для заполнения гофр и обеспечивает минимальную толщину 3,2 мм (1/8 дюйма) над гребнем гофра, обеспечивая гладкую поверхность поверх гофра. вся внутренняя часть трубы. Асфальтовое покрытие обычно используется для улучшения гидравлических характеристик, но также обеспечивает дополнительную защиту от истирания и продлевает срок службы. Использование асфальтового материала и стали с металлическим покрытием обеспечивает более высокие значения срока службы.

Инвертное асфальтовое покрытие (AASHTO M190, ASTM A849)

Асфальтовый материал используется для заполнения гофр и обеспечивает минимальную толщину 3,2 мм (1/8 дюйма) над гребнем гофра в течение не менее 25 процентов окружности круглой трубы и 40 процентов окружности дуги трубы. CSP с асфальтовым покрытием обеспечивает как дополнительный срок службы, так и дополнительную защиту от истирания на водной стороне трубы. На основании нескольких исследований считается, что покрытие и асфальтирование обеспечивают дополнительный срок службы на 30 лет при большинстве уровней абразивного износа. Это считается очень консервативной оценкой неабразивности и низкой абразивности (уровни 1 и 2).

Инвертное покрытие из полимеризованного битумного материала (ASTM A849)

Полимерно-модифицированный битумный материал используется для заполнения гофров и обеспечивает минимальную толщину 1,3 мм (0,05 дюйма) над гребнем гофра по крайней мере для 25 процентов поверхности. окружность круглой трубы и 40 процентов окружности дуги трубы. Как правило, используемый только для инвертирования, полимеризованный асфальт обеспечивает улучшенную адгезию и стойкость к истиранию по сравнению со стандартными асфальтовыми продуктами. Полномасштабные испытания на истирание, проведенные Ocean City Research, показали отсутствие ухудшения покрытия при умеренном истирании (уровень 3). Основано на результатах независимой испытательной лаборатории с использованием метода испытаний ASTM A9. 26, результаты показывают, что коммерчески доступное полимеризованное асфальтовое покрытие служит по меньшей мере в 10 раз дольше, чем стандартное асфальтовое покрытие, и по меньшей мере в три раза дольше, чем стандартное водопропускное покрытие с покрытием и покрытием.

Полимерное покрытие и асфальтобетон

Полимерное покрытие и асфальтобетон имеют превосходную адгезию полимерного покрытия к стальной основе и последующую адгезию дорожного покрытия к грунтовочному покрытию. Согласно лабораторным и полевым испытаниям, комбинация трех покрытий позволяет получить трубу с высокой устойчивостью к кислотным стокам. Битумный материал имеет гораздо лучшую адгезию к полимерному покрытию, чем к оцинкованному.

Полимерное покрытие с полимерным асфальтовым покрытием с обратным покрытием

Полномасштабные испытания на истирание, проведенные OCR, показали одинаковые характеристики полимеризованного асфальта по сравнению с полимерным покрытием по сравнению со стандартным асфальтовым покрытием. Эта система имеет такие же характеристики сцепления, как полимерное покрытие и асфальтобетонное покрытие. Полевые участки также указывают на улучшенную адгезию.

Обратное покрытие с бетонным покрытием (ASTM A849, ASTM A979)

Слой бетона толщиной 75 мм (3 дюйма) укладывается в установленную трубу не менее чем на 25 процентов окружности круглой трубы и на 40 процентов окружности для трубной арки. Бетонные инверты обеспечивают экстремальную защиту от истирания и увеличенный срок службы. По словам Стратфулла, «металлическая труба с обратным покрытием, вымощенным бетоном, должна обеспечивать неограниченный срок службы, если она имеет достаточную ширину, толщину и качество. По расчетам, можно ожидать, что покрытие толщиной 4 дюйма поверх инвертированной стали отсрочит начальное время ее коррозии примерно в 7,7 раза больше, чем покрытие толщиной 3/4 дюйма».

Полностью облицованный бетонным материалом (ASTM A849, ASTM A979)

Высокопрочный бетонный материал используется для заполнения гофр и обеспечивает минимальную толщину 3,2 мм (1/8 дюйма) над гребнем гофра, обеспечивая гладкая поверхность по всей внутренней поверхности трубы.
