Полиэтилен высокой плотности полиэтилен низкого давления – В чем отличие полиэтилена высокого давления от полиэтилена низкого давления / Полезная информация / УралПолитекс

Содержание

Полиэтилен низкого давления (высокой плотности) ПНД, ПВП

Полиэтилен низкого давления (расшифровка ПНД или ПЭНД - аббревиатуры) – это полимер высокой плотности, получаемый реакцией полимеризации этилена при низком давлении. В стандартных условиях является твердым, жестким, сравнительно прозрачным веществом, используемым в качестве сырья для производства предметов как технического, так и бытового и назначения. Из-за особого строения молекулярной клетки с высокой степенью межмолекулярных связей имеет несколько большую плотность, чем полиэтиленовые вещества других видов, поэтому может называться также как полиэтилен высокой плотности (ПВП либо англоязычный вариант HDPE).

Основные характеристики ПНД

Мономер для производства ПНД связывается в плотную полимерную структуру благодаря присутствию катализаторов и стабилизаторов, часть из которых затем становится составной частью полиэтилена. Таким строением и составом объясняются его свойства и возможности, подарившие ему столь высокую популярность.

Свойства

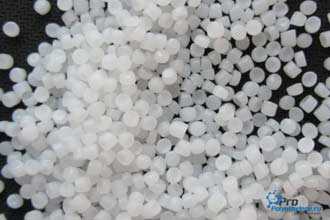

Полиэтилен низкого давления производится в виде гранул диаметром 2-5 мм, имеет плотность около 0,960-ти г/см3, температуру плавления +129-135 0C, температуру состояния хрупкости -70 0C и обладает следующими физико-химическими характеристиками:

  • Высокой твердостью, объясняемой высокой кристалличностью вещества,
  • Высокой прочностью на растяжение и сжим,
  • Практически абсолютной паровой и жидкостной непроницаемостью,
  • Хорошей химической стойкостью по отношению к большинству агрессивных сред с содержанием кислот, щелочей, жиров и масел,
  • Отличными диэлектрическими свойствами,
  • Возможностью переработки термическими методами, легкостью сварки и склейки.

Отличие ПНД от ПВД и ЛПНП

Полиэтилен низкого давления является наиболее жестким полимером среди других пластмасс, получаемых из того же мономера. А для пластика увеличение плотности обычно означает изменение двух самых главных свойств – повышение прочности и химической стойкости. Отсюда следуют отличия его от не менее распространенных полимеров – ПВД и ЛПНП:

ПНД и ПВД. В сравнении с ПВД этот полиэтилен имеет:

  • Повышенную твердость, но меньшую прозрачность и воскообразность,
  • Большую прочность, но меньшую сопротивляемость деформациям и большую хрупкость (особенно при низких температурах),
  • Более высокую температуру плавления, при которой возможна стерилизация изделий из него даже при помощи пара,
  • Меньшие водопоглощение и паропроницаемость,
  • Лучшую стойкость относительно различных реагентов, особенно масел и жиров.

ПНД и ЛПНП. Линейный полиэтилен ЛПНП по химическим характеристикам находится между ПНД и ПВД. Он практически не уступает ПЭНД в жесткости и химической инертности, но при этом обладает большей пластичностью и устойчивостью к растрескиваниям и проколу.

ЗНАЙТЕ! При ударе о твердые поверхности изделия из ПНД издают звонкий звук, с помощью которого их можно быстро отличить «на глазок» от предметов, изготовленных из пластмасс других видов. Это отличие может применяться наравне с таким признаком, как более твердая и матовая поверхность (поверхности изделий из ПВД более гладкие и блестящие).

Классификация

Полиэтилен высокой плотности может быть разных видов в зависимости от изменения технологии изготовления. При этом он может содержать в своей массе всевозможные примеси, являющиеся как продуктами проводимой реакции, так и остатками сопутствующих веществ:

  • Суспензионный ПВП может содержать различные химические стабилизаторы, образующие суспензионную массу из гранул при холодной» полимеризации этилена. Это могут быть неагрессивные кислоты, оксиды легких металлов, полимерные спирты и даже некоторые виды глины. Такой пластик наиболее качественный, однородный, без нарушений структуры и слабых зон.
  • Растворный полиэтилен часто содержит доли катализаторов, присутствующих в реакции полимеризации «горячим» способом.
  • Газофазный имеет в составе остатки газов и эфирных веществ. Из всех трех видов он имеет наиболее слабую структуру, так как сравнительно неоднороден и включает наличие менее устойчивых к износу участков.

ВНИМАНИЕ! Из-за наличия в составе ПЭВП посторонних элементов и веществ (особенно катализаторов) он чаще всего используется в промышленных целях, где прочность является более важным фактором, чем экологичность и нетоксичность.

Применение

Широкое применение ПНД в промышленности и в быту объясняется не только его высокими характеристиками, но также сравнительной дешевизной производства. Легкость придания любой формы в условиях нагревания выше температуры плавления дает возможность изготовления из него различной продукции, поэтому гранулы этого полиэтилена становятся сырьем для изготовления следующих необходимых материалов:

Методом экструзии из ПЭНД производятся:

  • пленки – гладкие и пузырьковые,
  • пленочный рукав для изготовления пакетов,
  • коммуникационные трубы,
  • изоляции электрокабелей,

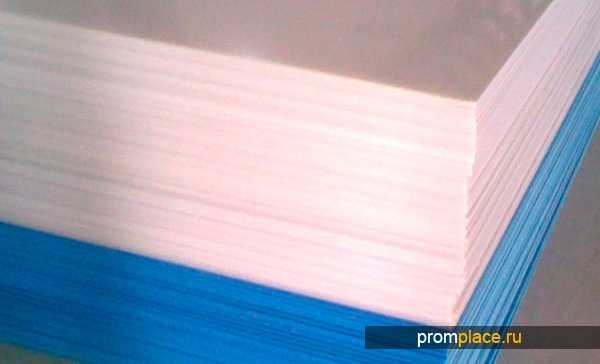

  • листовые и сеточные материалы.

Из него выдувают емкости для бытовой химии, канистры, бочки и т.п.

Под давлением отливают:

  • товары бытового назначения (игрушки, посуду, инвентарь, изделия для кухни и ванной, крышки для банок, бутылочной тары и т.п.),
  • швейную и мебельную фурнитуру,
  • комплектующие для различной техники (авто, бытовые приборы и др.).

Формируют методом ротора:

  • Баки,
  • Дорожные блоки,
  • Масштабные конструкции в виде игровых площадок, колодцев, эстакад.

Кроме этого, при вспенивании ПЭВП получают качественно новый продукт – пенополиэтилен, который применяется в теплоизоляционных строительных работах.

ИНТЕРЕСНО! Из полиэтилена низкого давления получают наиболее тонкие пленки, напоминающие папиросную бумагу, толщина которых достигает всего 7 мкм. Они выступают альтернативой жиростойким бумагам типа пергаментных, в отличие от которых обладают отличной водостойкостью, а также паро- и аромабарьерными свойствами.

propolyethylene.ru

ПЭНД — полиэтилен низкого давления: свойства, особенности производства и получения материала

ПЭНД имеет общее назначение и характеризуется линейной структурой с незначительными ответвлениями от основной цепи.

Отсутствие объёмных ограничений позволяет выработать материал с повышенной кристалличностью, которая может достигать 80%.

Благодаря этому достигаются высокие эксплуатационные свойства данного полимера.

Композиционными особенностями полиэтилена низкого давления является качественное улучшение модификации базового полиэтилена ПЭНД 276-73.

Для образования такого полиэтилена требуются определённые условия:

  • температурный режим на уровне 120–150 °C;
  • показатели давления ниже 0,1–2 МПа;
  • наличие катализаторов Циглера — Натта. Пример: смесь TiCl4 и AlR3.

Процесс полимеризации протекает в суспензии при условиях ионно-координационного механизма. В результате образуется полиэтилен со средним молекулярным весом 80–300 тыс.

Основные физические и химические свойства

Полиэтилен низкого давления соответствует формуле (-СН2-СН2-)n. Он химически стоек по отношению к агрессивным химическим элементам и обладает отличными диэлектрическими свойствами.

Гранулированная форма полиэтилена низкого давления изготавливается методом полимеризации. Показатель плотности при таком технологическом процессе составляет более 0,945 г/см³. Гранулы получаются более кристаллическими и с низкой степенью прозрачности. Температура плавления зависит от длины полимерных цепей.

Высокая температура плавления при изготовлении изделий из ПЭНД очень энергозатратна. Однако эксплуатационные характеристики таких изделий прекрасные. Они выдерживают довольно суровые условия и относительно высокие температурные режимы без образования механических повреждений.

Субъективными недостатками изделий из ПЭНД являются матовость поверхности, некоторая шершавость и недостаточная тягучесть. Кроме того, плёнка из полиэтилена низкого давления легко мнётся и шуршит.

Склонность к хладотекучести со временем изменяет размер плёнки при постоянной нагрузке.

Применение в промышленности

Особенности ПЭНД, характеризующиеся высокой прочностью, небольшим относительным удлинением при разрыве и повышенной морозостойкостью, делают сферу его применения достаточно широкой. В бытовом сегменте ПЭНД используется при производстве разнообразных кухонных принадлежностей и предметов быта.

В строительстве этот материал нашёл широкое применение в изготовлении водопроводных труб и различных строительных материалов. Наиболее часто используется в упаковочной промышленности в процессе производства упаковочной тары и бутылок.

Экструзия плёнки позволяет получить пакеты для фасовки, пакеты «майка» и пакеты с вырубной ручкой. Используется при выработке барьерного слоя для многослойных упаковочных материалов, воздушно-пузырьковой плёнки и мусорных пакетов.

Произведённые таким способом трубы применяются в системах газоснабжения, холодного водоснабжения и с целью защиты электросетей. Применяются в дренажных системах, внешней и внутренней канализации, а также в виде обсадных труб в скважинах. Кроме того, в процессе экструзии вырабатываются листы гидроизоляции, детали изделий для машиностроительной отрасли, мембраны для гидроизоляционных работ, конвейерные ленты и геоячейки.

Методом выдувания получают разнообразные плёнки и ёмкости. При помощи литья под давлением вырабатываются товары народного потребления, двусоставные и односоставные крышки, тарные ящики, мебельная фурнитура и почти 400 наименований автокомплектующих.

Результатом ротоформования является выпуск:

  • баков,
  • бочек,
  • мобильных туалетов,
  • детских игровых комплексов,
  • дорожных ограждений,
  • колодцев,
  • септиков,
  • мусоросборов и эстакад.

Страны — производители ПЭНД

Потребление полимерного сырья на территории Европы показывает ежегодный рост на уровне 6%. Объём рынка полиэтилена низкого давления в России составляет примерно 340 тыс. т/год, а средний ежегодный рост — 30%.

Эксперты «Лукойл-нефтехим» оценивают производство в РФ в 450 тыс. тонн ПЭНД, из которых 315 тыс. т/год приходится на внутреннее потребление. От 30 до 35% от общего объёма, произведённого в России ПЭНД, идёт на экспорт.

Почти 87% всего объёма ПЭНД, производимого в России, приходится на предприятия: «Ставролен» от «Лукойл-нефтехимия», «Томскнефтехим» от АК «Сибур», «Казаньоргсинтез», «Нижнекамскнефтехим» и «Газпромнефтехим Салавата». В прошлом году российскими предприятиями был сокращён выпуск ПЭНД на 18%. Основной причиной стал простой предприятия «Ставролен».

Лидирующие позиции на мировом рынке занимает фирма Univation Technologies. Она является совместным детищем компаний Exxon Mobil и Dow/Union Carbide, которые являются признанными мировыми лидерами по производству полиолефинов.

Вторичная переработка

Многократная переработка ПЭНД изменяет вязкостные свойства на уровне 5–10%, а прочностные характеристики понижаются на 10–20%. Применение вторичной переработки полиэтиленов существенно не влияет на прочностные и вязкостные свойства ПЭНД. Свойства вязкости можно легко скорректировать изменением температурного режима при литье.

На данный момент большие денежные средства вкладываются в улучшение качественных характеристик ПЭНД. Именно в этом полиолефине видят будущее многие современные производители.

greenologia.ru

Полиэтилен низкого давления Википедия

Полиэтиле́н — термопластичный полимер этилена, относится к классу полиолефинов[1]. Является органическим соединением и имеет длинные молекулы …—CH2—CH2—CH2—CH

2—…, где «—» обозначает ковалентные связи между атомами углерода.

Представляет собой массу белого цвета (тонкие листы прозрачны и бесцветны). Химически- и морозостоек, диэлектрик, не чувствителен к удару (амортизатор), при нагревании размягчается (80—120°С), адгезия (прилипание) — чрезвычайно низкая. Часто неверно называется целлофаном[2].

История

Изобретателем полиэтилена считается немецкий инженер Ганс фон Пехманн, который впервые случайно получил этот продукт в 1899 году. Однако это открытие не получило распространения. Вторая жизнь полиэтилена началась в 1933 году благодаря инженерам Эрику Фосету и Реджинальду Гибсону. Сначала полиэтилен использовался в производстве телефонного кабеля и лишь в 1950-е годы стал использоваться в пищевой промышленности как упаковка[3].

По другой версии, более принятой в научных кругах, развитие полиэтилена можно рассматривать с работ сотрудников компании Imperial Chemical Industries по созданию промышленной технологии производства, проводившихся начиная с 1920-х. Активная фаза создания начата после монтажа установки для синтеза, с которой в 1931 году работали Фосет и Гибсон. Ими был получен низкомолекулярный парафинообразный продукт, имеющий мономерное звено, аналогичное полиэтилену. Работы Фоссета и Гибсона продолжались вплоть до марта 1933, когда было принято решение модернизировать аппарат высокого давления для получения более качественного результата и большей безопасности. После модернизации эксперименты были продолжены совместно с М. В. Перрином и Дж. Г. Паттоном и в 1936 завершились успешно, получением патента на полиэтилен низкой плотности (ПЭНП). Коммерческое производство ПЭНП было начато в 1938 году[4].

История полиэтилена высокой плотности (ПЭВП или ПЭНД) развивалась с 1920-х, когда Карл Циглер начал работы по созданию катализаторов для ионно-координационной полимеризации. В 1954 году технология была в целом освоена, и был получен патент. Позже было начато промышленное производство ПЭНД[4].

Названия

Различные виды полиэтилена принято классифицировать по плотности[5]. Несмотря на это, имеется множество ходовых названий гомополимеров и сополимеров, часть из которых приведена ниже.

  • Полиэтилен низкой плотности (высокого давления) — ПЭНП[6], ПЭВД, ПВД, LDPE (Low Density Polyethylene).
  • Полиэтилен высокой плотности (низкого давления) — ПЭВП[6], ПЭНД, ПНД, HDPE (High Density Polyethylene).
  • Полиэтилен среднего давления (высокой плотности) — ПЭСД[6].
  • Линейный полиэтилен средней плотности — ПЭСП[6], MDPE или PEMD[1].
  • Линейный полиэтилен низкой плотности — ЛПЭНП[6], LLDPE или PELLD[1].
  • Полиэтилен очень низкой плотности — VLDPE
  • Полиэтилен сверхнизкой плотности — ULDPE
  • Металлоценовый линейный полиэтилен низкой плотности — MPE
  • Сшитый полиэтилен — PEX или XLPE, XPE.
  • Высокомолекулярный полиэтилен — ВМПЭ, HMWPE или PEHMW или VHMWPE[1].
  • Сверхвысокомолекулярный полиэтилен — UHMWPE

В данном разделе не рассматриваются названия разных сополимеров, иономеров и хлорированного полиэтилена.

Молекулярное строение

Макромолекулы полиэтилена высокого давления (n≅1000) содержат боковые углеводородные цепи C1—С4, молекулы полиэтилена низкого давления практически неразветвлённые, в нём больше доля кристаллической фазы, поэтому этот материал более плотный; молекулы полиэтилена среднего давления занимают промежуточное положение. Большим количеством боковых ответвлений объясняется более низкое содержание кристаллической фазы и соответственно более низкая плотность ПЭВД по сравнению с ПЭНД и ПЭСД.

Показатели, характеризующие строение полимерной цепи различных видов полиэтилена:
ПоказательПЭВДПЭСДПЭНД
Общее число групп СН3 на 1000 атомов углерода:21,651,5
Число концевых групп СН3 на 1000 атомов углерода:4,521,5
Этильные ответвления14,411
Общее количество двойных связей на 1000 атомов углерода0,4—0,60,4—0,71,1-1,5
в том числе:
винильных двойных связей (R-CH=CH2), %174387
винилиденовых двойных связей , %71327
транс-виниленовых двойных связей (R-CH=CH-R'), %12256
Степень кристалличности, %50-6575-8580-90
Плотность, г/см³0,9-0,930,93-0,940,94-0,96

Полиэтилен высокой плотности HDPE (High-Density - высокая плотность)

Физико-механические свойства ПЭНД при 20°C:
ПараметрЗначение
Плотность, г/см³0,94-0,96
Разрушающее напряжение, кгс/см²
при растяжении100—170
при статическом изгибе120—170
при срезе140—170
относительное удлинение при разрыве, %500—600
модуль упругости при изгибе, кгс/см²1200—2600
предел текучести при растяжении, кгс/см²90-160
относительное удлинение в начале течения, %15-20
твёрдость по Бринеллю, кгс/мм²1,4-2,5

С увеличением скорости растяжения образца разрушающее напряжение при растяжении и относительное удлинение при разрыве уменьшаются, а предел текучести при растяжении возрастает.

С повышением температуры разрушающее напряжение полиэтилена при растяжении, сжатии, изгибе и срезе понижается. а относительное удлинение при разрыве возрастает до определённого предела, после которого также начинает снижаться

Изменение разрушающего напряжения при сжатии, статическом изгибе и срезе в зависимости от температуры (определено при скорости деформации 500 мм/мин и толщине образца 2 мм):
Разрушающее напряжение, кгс/см²Температура, ºС
20406080
при сжатии1267740-
при статическом изгибе1188860-
при срезе1691319253
Зависимость модуля упругости при изгибе ПЭВД от температуры:
Температура, °С-120-100-80-60-40-2002050
Модуль упругости при изгибе, кгс/см²2810026700232001920013600740030502200970

Необходимо отметить, что свойства изделий из полиэтилена будут существенно зависеть от режимов их изготовления (скорости и равномерности охлаждения) и условий эксплуатации (температуры, давления, продолжительности. воздействия нагрузки и т. п.).

Сверхвысокомолекулярный полиэтилен высокой плотности

Относительно новой и перспективной разновидностью полиэтилена является сверхвысокомолекулярный полиэтилен высокой плотности (СВМПЭ, англ. UHMW PE), изделия из которого обладают рядом замечательных свойств: высокой прочностью и ударной вязкостью в большом диапазоне температур (от - 200°С до + 100°С), низким коэффициентом трения, большими химо- и износостойкостью и применяются в военном деле (для изготовления бронежилетов, шлемов), машиностроении, химической промышленности и др.[7]

Химические свойства

Горит голубоватым пламенем, со слабым светом[8], при этом издаёт запах парафина[9], то есть такой же, какой исходит от горящей свечи.

Устойчив к действию воды, не реагирует со щелочами любой концентрации, с растворами нейтральных, кислых и основных солей, органическими и неорганическими кислотами, даже с концентрированной серной кислотой, но разрушается при действии 50%-й азотной кислоты при комнатной температуре и под воздействием жидкого и газообразного хлора и фтора. При реакции полиэтилена с галогенами образуется множество полезных для народного хозяйства продуктов, поэтому эта реакция может быть использована для переработки отходов полиэтилена. В отличие от непредельных углеводородов, не обесцвечивает бромную воду и раствор перманганата калия[8].

При комнатной температуре нерастворим и не набухает ни в одном из известных растворителей. При повышенной температуре (80°C) растворим в циклогексане и четырёххлористом углероде. Под высоким давлением может быть растворён в перегретой до 180°C воде.

Со временем подвергается деструкции с образованием поперечных межцепных связей, что приводит к повышению хрупкости на фоне небольшого увеличения прочности. Нестабилизированный полиэтилен на воздухе подвергается термоокислительной деструкции (термостарению). Термостарение полиэтилена проходит по радикальному механизму, сопровождается выделением альдегидов, кетонов, перекиси водорода и др.

Получение

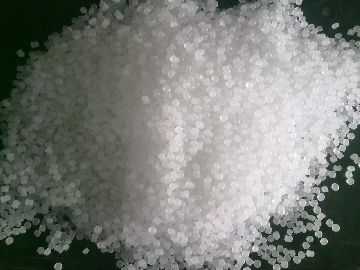

На обработку поступает в виде гранул от 2 до 5 мм. Полиэтилен получают полимеризацией этилена:

Получение полиэтилена высокого давления

Полиэтилен высокого давления (ПЭВД), или Полиэтилен низкой плотности (ПЭНП), образуется при следующих условиях:

в автоклавном или трубчатом реакторах. Реакция идёт по радикальному механизму. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 80 000—500 000 и степень кристалличности 50-60 %. Жидкий продукт впоследствии гранулируют. Реакция идёт в расплаве.

Получение полиэтилена среднего давления

Полиэтилен среднего давления (ПЭСД) образуется при следующих условиях:

продукт выпадает из раствора в виде хлопьев. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 300 000—400 000, степень кристалличности 80-90 %.

Получение полиэтилена низкого давления

Полиэтилен низкого давления (ПЭНД), или Полиэтилен высокой плотности (ПЭВП), образуется при следующих условиях:

Полимеризация идёт в суспензии по ионно-координационному механизму. Получаемый по этому методу полиэтилен имеет средневесовой молекулярный вес 80 000—300 000, степень кристалличности 75—85 %.

Следует иметь в виду, что названия «полиэтилен низкого давления», «среднего давления», «высокой плотности» и т. д. имеют чисто риторическое значение. Так, полиэтилен, получаемый по 2 и 3-му методам, имеет одинаковую плотность и молекулярный вес. Давление в процессе полимеризации при так называемых низком и среднем давлениях в ряде случаев одно и то же.

Другие способы получения полиэтилена

Существуют и другие способы полимеризации этилена, например под влиянием радиоактивного излучения, однако они не получили промышленного распространения.

Модификации полиэтилена

Ассортимент полимеров этилена может быть значительно расширен получением сополимеров его с другими мономерами, а также путём получения композиций при компаундировании полиэтилена одного типа с полиэтиленом другого типа, полипропиленом, полиизобутиленом, каучуками и т. п.

На основе полиэтилена и других полиолефинов могут быть получены многочисленные модификации — привитые сополимеры с активными группами, улучшающими адгезию полиолефинов к металлам, окрашиваемость, снижающими его горючесть и т. д.

Особняком стоят модификации так называемого «сшитого» полиэтилена ПЭ-С (PE-X). Суть сшивки состоит в том, что молекулы в цепочке соединяются не только последовательно, но и образуются боковые связи которые соединяют цепочки между собой, за счёт этого достаточно сильно изменяются физические и в меньшей степени химические свойства изделий.

Различают 4 вида сшитого полиэтилена (по способу производства): пероксидный (а), силановый (b), радиационный (с) и азотный (d). Наибольшее распространение получил РЕх-b, как наиболее быстрый и дешёвый в производстве.

Применение

  • Полиэтиленовая плёнка (особенно упаковочная, например, пузырчатая упаковка или скотч),
  • Тара (бутылки, банки, ящики, канистры, садовые лейки, горшки для рассады)
  • Полимерные трубы для канализации, дренажа, водо-, газоснабжения
  • Электроизоляционный материал.
  • Полиэтиленовый порошок используется как термоклей[10].
  • Броня (бронепанели в бронежилетах)[11]
  • Корпуса для лодок[12], вездеходов, деталей технической аппаратуры, диэлектрических антенн, предметов домашнего обихода и др.
  • Вспененный полиэтилен (пенополиэтилен) используется, как теплоизолятор. Наиболее известны следующие марки: МультиФлекс, Изоком, Изолон, Порилекс, Алентекс
  • Полиэтилен низкого давления (ПЭНД), или высокой плотности (HDPE), применяется при строительстве полигонов переработки отходов, накопителей жидких и твёрдых веществ, способных загрязнять почву и грунтовые воды.[13]
  • Полиэтилен низкого давления широко применяется в благоустройстве придомовых территорий и детских площадок, отодвигая фанеру и дерево на второй план, ведь срок использования скатов из ПНД более 15 лет в то время как у "деревянных аналогов" срок использования всего 10 лет причем через 3-5 лет дерево теряет товарный вид

Малотоннажная марка полиэтилена — так называемый «сверхвысокомолекулярный полиэтилен», отличающийся отсутствием каких-либо низкомолекулярных добавок, высокой линейностью и молекулярной массой, используется в медицинских целях в качестве замены хрящевой ткани суставов. Несмотря на то, что он выгодно отличается от ПЭНД и ПЭВД своими физическими свойствами, применяется редко из-за трудности его переработки, так как обладает низким ПТР и перерабатывается только прессованием.

Утилизация

Переработка

Изделия из полиэтилена пригодны для переработки и последующего использования. Полиэтилен (кроме сверхвысокомолекулярного) перерабатывается всеми известными для пластмасс методами, такими как экструзия, экструзия с раздувом, литьё под давлением, пневматическое формование. Экструзия полиэтилена возможна на оборудовании с установленным «универсальным» червяком.

Сжигание

При нагревании полиэтилена на воздухе возможно выделение в атмосферу летучих продуктов термоокислительной деструкции. При термической деструкции полиэтилена в присутствии воздуха или кислорода образуется больше низкокипящих соединений, чем при термической деструкции в вакууме или в атмосфере инертного газа. Исследование структурных изменений полиэтилена во время деструкции на воздухе, в атмосфере кислорода или в смеси, состоящей из O2 и О3, при 150—210°С показало, что образуются гидроксильные, перекисные, карбонильные и эфирные группы. При нагревании полиэтилена при 430°С происходит очень глубокий распад на парафины (65—67 %) и олефины (16—19 %). Кроме того, в продуктах разложения обнаруживаются: окись углерода (до 12 %), водород (до 10 %), углекислый газ (до 1,6 %). Из олефинов основную массу составляет обычно этилен. Наличие окиси углерода свидетельствует о присутствии кислорода в полиэтилене, то есть о наличии карбонильных групп.

Биоразложение

Плесневые грибки Penicillium simplicissimum способны за три месяца частично утилизировать полиэтилен, предварительно обработанный азотной кислотой. Относительно быстро разлагают полиэтилен бактерии Nocardia asteroides. Некоторые бактерии, обитающие в кишечнике южной амбарной огнёвки (Plodia interpunctella), способны разложить 100 миллиграммов полиэтилена за восемь недель. Гусеницы пчелиной огнёвки (Galleria mellonella) могут утилизировать полиэтилен еще быстрее[14][15].

См. также

Примечание

  1. 1 2 3 4 Описание и марки полимеров - Полиэтилен
  2. ↑ Король упаковки: как появился целлофан
  3. ↑ История полиэтилена: неожиданное рождение пластикового пакета
  4. 1 2 Дж. Уайт, Д.Чой.// Полиэтилен, полипропилен и другие полиолефины. — СПб.: Профессия, 2007.
  5. ↑ Vasile C., Pascu M.// Practical Guide to Polyethylene. — Shawbury: Smithers Rapra Press, 2008.
  6. 1 2 3 4 5 Кулезнев В. Н. (ред.), Гусев В. К. (ред.)// Основы технологии переработки пластмасс. — М.: Химия, 2004.
  7. ↑ Сайт Polymeri.ru " Сверхвысокомолекулярный полиэтилен: рынок в ожидании переработчиков"
  8. 1 2 Цветков Л. А. § 10. Понятие о высокомолекулярных соединениях // Органическая химия. Учебник для 10 класса. — 20-е изд. — М.: Просвещение, 1981. — С. 52—57. — 1 210 000 экз.
  9. Шульпин Г. Эти разные полимеры // Наука и жизнь. — 1982. — № 3. — С. 80—83.
  10. ↑ Сжать и провернуть: Сделано в России
  11. ↑ Доспехи XXI века
  12. ↑ Total Petrochemicals создала ротомолдинговую лодку из полиэтилена
  13. ↑ Геомембрана HDPE
  14. Русакова Е. Гусеницы приспособились к скоростному перевариванию полиэтилена. N+1 Интернет-издание (25 апреля 2017). Проверено 25 апреля 2017.
  15. Bombelli P., Howe C. J., Bertocchini F. Polyethylene bio-degradation by caterpillars of the wax moth Galleria mellonella // Current Biology. — Vol. 27. — P. R283—R293. — DOI:10.1016/j.cub.2017.02.060.

Ссылки

wikiredia.ru

Технические характеристики полиэтилена низкого давления ПНД (высокой плотности)

Полиэтилен низкого давления (коротко ПНД) – это термопластичный полимер высокой плотности, получивший широкое применение благодаря свойствам пластичности, прочности и долговечности. Уникальное сочетание в одном материале множества удобных характеристик дало возможность его использования для создания пленочной упаковки, жесткой тары, коммуникационных труб и деталей к ним, огромного количества другой полезной продукции.

Состав материала

ПЭ низкого давления является продуктом полимеризации углеводорода этилена, получаемым при низком давлении, но при разных температурах и в присутствии различных веществ. При этом получаются ПНД-модификации разной плотности, имеющие несколько разные свойства. При изготовлении изделий они маркируются наиболее высокими индексами – ПЭ-80, ПЭ-100. Эти марки незначительно различаются:

  • По твердости,
  • Прочности разрыва и растяжения,
  • Стойкости к механическим повреждениям и деформированию,
  • Температурным режимам эксплуатации и т.п.

Внутреннее строение полиэтилена низкого давления независимо от технологии изготовления остается линейным: он имеет структуру полимерных макромолекул с большим количеством ответвлений и беспорядочными межмолекулярными связями.

ВАЖНО! Производство материала ПНД и изделий из него имеет сравнительно низкую себестоимость, так как для этого используется дешевое сырье и несложное оборудование (изготовление труб либо пленок обходится всего одним цехом).

Основные свойства

Технические показатели

Полиэтилен низкого давления изготавливается по стандарту ГОСТ 16338-85, в соответствии с которым должен иметь следующие технические возможности:

  • Плотность в диапазоне от 930 до 970 кг/м3;
  • Температура плавления – +125-135 0C;
  • Нижний предел допустимых температур, при котором материал становится хрупким – -60 0C;
  • Прочность на разрыв растяжения достигает 1000 часов и более,
  • Период естественного разложения – порядка 100 лет,
  • Срок службы материала ПНД при соблюдении допустимых условий эксплуатации доходит до отметки в 50-70 лет и более.

ПНД базовых марок выпускают в порошковом виде, а их композиции поставляются в виде неокрашенных либо окрашенных гранул. Гранулированное сырье, идущее на изготовление широкого ассортимента продукции, регламентируется по линейным размерам частиц – в пределах от 2-х до 5-ти мм по диаметру и одинаковой формы. Могут быть разной сортности – высшей, первой и второй.

ИНТЕРЕСНО! Изделия из полиэтилена низкого давления очень твердые и жесткие. Даже при изготовлении из ПЭНД тончайших пленок это свойство обнаруживается внешне издаваемым ими шуршанием при прикосновении и смятии.

Преимущества

ПЭНД является наиболее плотным среди полиэтиленовых материалов, имеющих линейную структуру молекул. Именно поэтому он обладает наиболее высокой прочностью на разрыв и твердостью, уменьшающей его пластические свойства. При этом он имеет:

  • Высокую стойкость к оцарапыванию и растрескиванию в пределах допустимых температур,
  • Химическую и биологическую инертность, при которых ему не страшны воздействия микроорганизмов и химически активных веществ,
  • Отличные диэлектрические показатели и даже стойкость к излучению радиации;
  • Изоляционные свойства в отношении жидких и газообразных веществ,
  • Полную безопасность использования и нетоксичность в отношении человека и среды.

ИНТЕРЕСНО! Благодаря высоким изоляционным свойствам полиэтиленовые материалы низкого давления применяются в гидроизоляционных целях, для изготовления газовых труб, а также накопителей для экологически вредных веществ.

Недостатки

ПНД – это один из полимеров-термопластов, которые при всей их прочности и стойкости к большим нагрузкам различного характера имеют следующие отрицательные свойства:

  • Плавкость при повышении температур выше допустимой нормы,
  • Старение под воздействием прямого солнечного света, богатого ультрафиолетом.

ВНИМАНИЕ! Последний недостаток может быть устраним с помощью специальных покрытий для полиэтиленовых продуктов (краски, напыления, твердые материалы), а также введение в структуру ПНД защитных веществ на этапе изготовления изделий.

propolyethylene.ru

Полиэтилен низкого давления - характеристики и способы производства

Полиэтилен высокого и низкого давления является очень распространенным синтетическим сырьем для производства различных изделий. Этот материал обладает огромным запасом прочности на разрыв, что и обуславливает основную сферу его применения. Он используется для изготовления различных упаковочных пленок, входит в состав полимерных труб для водопроводов и газопроводов, служит в качестве изоляционного слоя в некоторых видах электрического и оптоволоконного кабеля, применяется в теплоизоляционных целях.


Производство полиэтилена обходится достаточно дешево, поэтому он и получил столь широкое распространение. Но в последнее время его производство сокращается благодаря усилиям борцов за экологию. Дело в том, что изделия из полиэтилена не разлагаются под воздействием природных факторов и отходы наносят существенный вред окружающей среде. Развитые страны уже перешли на изготовление упаковок и пакетов из экологически чистых материалов. В будущем эта тенденция затронет весь мир, так что за полиэтиленом останется только промышленная сфера, а бытовую сторону жизни возьмут на себя другие материалы.


Полиэтилен низкого давления (ПНД) - это жесткий полимерный продукт высокой плотности. Он обладает высокой степенью связанности между молекулами структурной сетки, что повышает его износоустойчивость. Из-за высокой плотности молекулярной сетки этот материал менее прозрачен, чем полиэтилен высокого давления. Используется ПНД в основном в промышленных целях, так как он имеет повышенную стойкость к химическим маслам и другим техническим жидкостям. Его применяют для изготовления различных технологических емкостей. Лишь незначительный процент идет на удовлетворение бытовых нужд населения.



Технологии производства ПНД



Существует три технологии изготовления данного материала. Первая называется «суспензионная полимеризация». Этот метод подразумевает полимеризацию заранее подготовленных гранул. Весь процесс происходит в специальном растворе - суспензии. Для устойчивости материала используются химические стабилизаторы, которыми могут выступать полимерные спирты, оксиды легких металлов, неагрессивные кислоты и некоторые виды глины. Протекает процесс при постоянном перемешивании состава, благодаря чему полимеризация происходит в каждом мономере, что обеспечивает максимально устойчивое слияние элементов. Такая технология позволяет получать максимально однородный по строению продукт, который не будет содержать изъянов или слабых зон. Недостатком метода является попадание остатков стабилизатора в структуру конечного продукта.


Растворная полимеризация протекает под действием температуры 60-130 градусов при помощи катализатора. Получаемый полиэтилен низкого давления имеет однородное строение, высокую степень гибкости, хорошо восстанавливает структуру после незначительных деформаций, более устойчив к истиранию. Из минусов стоит отметить сложность подбора катализатора, так как многие химические элементы под воздействием температуры начинают принимать участие в химической реакции, что является недопустимым ввиду влияния подобного процесса на конечный результат.





Газофазная полимеризация в наши дни сохранилась на единицах заводов. Она практически не применяется ввиду невысокого качества получаемой продукции. Основа метода состоит в использовании газовой среды для полимеризации мономеров. Процесс соединения протекает благодаря воздействию диффузии. Этот процесс подразумевает свободное перемещение и столкновение молекул, поэтому финальный продукт имеет не совсем однородную структуру и некоторые участки могут быть гораздо менее устойчивы к износу.


Производство полиэтилена, как видно из приведенных методов, основано на применении законов химии. Оно сопряжено с постоянным использованием реакций между различными элементами. В ходе протекания реакций выделяется большое количество побочных продуктов, которые являются отходами производства. Большинство отходов являются вредными для экологии, поэтому требуют правильного хранения и утилизации. Не стоит пренебрегать этими процедурами, так как они урегулированы законодательными актами и нарушение повлечет за собой серьезные последствия.







Также на многих заводах налажено производство вторичного полиэтилена. В качестве сырья используются отслужившие свой срок материалы. Этот метод привлекателен с нескольких точек зрения. С экономической стороны он требует меньших затрат на производство, так как идет фактически не производство нового материала, а возвращение к жизни уже готового элемента. А с точки зрения экологии, вторичное сырье, которое идет на переработку, не загрязняет природу и не требует больших площадей для хранения после окончания эксплуатационного периода.



Требования ГОСТ



Установлены рабочие параметры полиэтилена низкого давления ГОСТом 16338-85. Постановление было принято еще советским правительством в 1985 году и дошло до наших дней без изменений и поправок. Установленные стандарты удовлетворяют, в том числе и международным требованиям, так что отечественная продукция пригодна для экспорта во все страны мира. Продукция, которая соответствует предъявляемым требованиям, относится к высшей и первой категориям качества. Технические характеристики согласно ГОСТу: плотность - не менее 0,93 грамма на сантиметр кубический, температура плавления - 125-130 градусов по Цельсию, плотность гранул мономера в структурном строении - не менее 0,5 грамм на сантиметр кубический, стойкость к разрушению на изгиб - не менее 19 мегапаскаль, стойкость к разрушению на порез - не менее 19 мегапаскаль, удельное электрическое сопротивление - 1,014 килоом, водопоглощение за календарный месяц - не более 0,04%.





Полиэтилен высокой плотности имеет линейное строение молекулярной кристаллической сетки. Продукция высокого качества не содержит разветвлений, которые приводят к неоднородности структуры материала. Неоднородное строение влечет за собой негативные последствия в виде не одинаковой прочности изделия на любом участке. Поэтому необходимо тщательно соблюдать требования технологического процесса производства и использовать только сырье высокого качества. Из основных свойств полиэтилена низкого давления также стоит выделить высокую степень связи между молекулами в кристаллической решетке и растворимость в ароматических углеводородах только под воздействием температуры свыше 120 градусов по Цельсию. Плотность полиэтилена низкого давления должна соответствовать ГОСТу, иначе материал будет непригоден для использования в целевой отрасли. Это является самым важным параметром, который и определяет принадлежность полиэтилена к той или иной группе.



Широкая сфера применения полиэтилена обусловлена его отличными характеристиками



В мире насчитывается огромное количество производителей полиэтилена. Они ведут постоянную конкурентную борьбу между собой. Высокая степень стандартизации продукции не дает широких просторов для производственных экспериментов. Поэтому основными аргументами в споре за внимание потенциальных клиентов являются ценовая политика и качество продукции. Немаловажным фактором является и реклама. А на фоне осознания многими людьми проблемы глобального загрязнения природы весомым условием может оказаться внедрение более современного оборудования, минимизирующего количество вредных выбросов.


Марки полиэтилена весьма разнообразны. Материалы отличаются своим назначением и способом производства. В их структуру могут быть введены различные добавки, изменяющие базовые свойства до необходимого для определенных целей значения. Некоторые фирмы практикуют изготовление материалов по специальному заказу с уникальными свойствами. Но такой вид производства используется крайне редко ввиду его дороговизны. Изделия из полиэтилена отличаются высоким качеством и долговечностью. Невосприимчивость к разрушающим природным факторам и способность противостоять многим видам агрессивных химических элементов значительно расширяет сферу возможного использования готовой продукции.


Полиэтилен является материалом для изготовления различных изделий. Поэтому его закупают в основном другие заводы, занимающиеся производством продукции из синтетического сырья. В продажу чаще всего поступает листовой полиэтилен низкого давления. Подобный вид расфасовки очень удобен для клиентов. Он позволяет отматывать необходимое количество пленки и производить с ней всевозможные манипуляции. К тому же рулон дает возможность хранить большое количество продукции в компактном виде, что также имеет положительное значение для транспортировки.





Одним из самых важных моментов в промышленном масштабе является производство труб из полиэтилена. Эти изделия приходят на смену металлическим трубопроводам. Они гораздо более долговечны, им не требуется защитное покрытие, и они имеют меньший вес. Используются такие трубы как непосредственно в домах, так и при прокладке надземных и подземных коммуникаций. Сварка производится при помощи электрического нагревания концов соединяемых предметов. Под воздействием температуры материал переходит в вязкое состояние, которое позволяет легко совместить два элемента. Для этого их плотно прижимают друг к другу и держат некоторое время до полного остывания. Затем при помощи специального инструмента удаляют лишние детали, а полиэтиленовые изделия остаются надежно скрепленными друг с другом.









promplace.ru

Чем отличается полиэтилен высокого давления от полиэтилена низкого давления

Полиэтилен считается самым доступным и недорогим материалом синтетической промышленности. Его возможно увидеть где угодно, в составе любого упаковочного материала. Поэтому он имеет широкий диапазон применения в повседневной жизни и на производстве хозяйственной продукции. Изготовление этого продукта налажено в большинстве нефтехимических заводов предприятиях. Синтез продукта проводится при использовании низкого или высокого давления. Этот материал разделяется на полиэтилен высокого давления и низкого давления, отличия заключаются в способе синтеза и внутренней структуре. Чтобы знать, как отличить пнд от пвд, требуется знать характеристики каждого вида.

Основные характеристики и отличия полиэтилена высокого и низкого давления

Материал, изготовленный при низком давлении, имеет ряд свойств:

  • устойчивость к механическому воздействию, истиранию;
  • хорошие показатели эластичности;
  • водонепроницаемость и паровая защита;
  • устойчивость к воздействию агрессивной среды;
  • слабая тепловая проводимость;
  • минимальная стоимость;
  • безопасность для человека;
  • нанесения рисунков на изделия, изготовленные из пнд.

Характеристики следующего материала значительно отличаются от представленного выше. Главная разница между пнд и пвд заключается в их внутренней химической структуре. Полиэтилен высокого давления создан на основе ветвистой молекулярной структуры, и связь между молекулами настолько слабая, что не представляется возможным сформировать кристаллическую решетку.  Это заметно влияет на разрывную устойчивость. Зато обеспечивает высокий уровень пластичности. Материалы пнд имеет значительную плотность по сравнению с пвд. Плотность – это свойство определяющее прочность и химическую стойкость продукта.

Особенности синтеза

Отличие пвд от пнд заключается в особенностях изготовления каждого из них. При синтезировании полиэтилена высокого давления требуются следующие условия:

  1. Температура при создании должна находиться на отметке от 200 градусов до 260 градусов Цельсия.
  2. Давление на уровне от 150 до 300 мега паскалей.
  3. Наличие катализаторов, в качестве которых используют кислород или органический пероксид.

Условия для формирования полиэтилена низкого давления:

  1. Температурный показатель на уровне от 120 градусов до 150 градусов Цельсия.
  2. Показатель давления варьируется от 1/10 до 2 мега паскалей.
  3. Применение катализатора Циглера/Натта.

Как видно из технических условий синтеза каждого вида, для создания пвд требуется больше затрат. Все это влияет на эластичность готового продукта, что считается серьезным отличием пнд и пвд.

Как можно визуально отличить пнд от пвд?

Определить вид и качество полиэтилена можно, осмотрев его визуально и прощупав. Внешние признаки каждого отличаются:

ПВДПНД
Признаки·         блестит;

·         эластичен;

·         гладкий на ощупь;

·         тянуться.

·         матовая поверхность;

·         прочная структура;

·         шершавый на ощупь;

·         шуршащая поверхность.



Оба этих материала получили широкую популярность в изготовлении пакетов. В чем разница пакетов для мусора пнд и пвд? Например, в пвд – пакетах можно без страха разрыва переносить острые предметы или коробки с острыми углами. За счет высокой степени тягучести и эластике такие пакеты не порвутся. Но в них не получится переносить тяжелые и крупногабаритные продукты. Пнд за счет своей прочности способен выдерживать большие веса, но если острый предмет нарушит структуру, то по всему пакету пойдет трещина. Можно сделать вывод, что отличия пакетов пвд и пнд заключаются в прочности.

Области применения

Главной областью применения полиэтилена низкого давления считается промышленность и строительство. Такой материал получил распространение в изготовлении водопроводных труб, бочек, биотуалетов и мебельной фурнитуры. Используется в качестве продукта для упаковки. В повседневной действительности можно встретить пакеты из пнд. Это «майки» либо сумки с вырубленной ручкой. Такие изделия имеют высокую прочность и надежность.

Полиэтилен высокого давления применяется в области изготовления фирменных, красочных пакетов, форм для упаковки. Благодаря возможности печати красочных рисунков на них, такой материал имеет высокую популярность. Из него выполняют фирменные пакеты с логотипами изготовителя. Также из него создают пищевые контейнеры. Из-за своей тягучести и вязкости применяются в создании упаковочных пленок. В обыденной жизни каждый покупает продукцию, созданные из этого химического продукта, в магазинах.

Разница целлофана и полиэтилена

Соперником этого продукта в среде упаковочных материалов является целлофан. По способу синтеза он менее токсичен для человека, потому что формируется из целлюлозы, а полиэтилен из химических полимеров. Но в прочности он сильно уступает своему противнику. Производство целлофана довольно затратное, поэтому редко можно встретить в магазине «майки» из этого материала. Его в основном применяют в качестве упаковки для пищевой продукции. Потому что не несет никакого вреда организму.

Способы и условия изготовления полиэтилена значительно расширяют области его применения. В каждой сфере социальной жизни можно встретить этот продукт нефтехимической промышленности. И разница пвд и пнд в пленке, в упаковке и других продуктах — это прочность и эластичность.

oplenke.ru

ПВД и ПНД - отличия полиэтилена высокого и низкого давления

В чем разница между ПНД и ПВД, как их отличить? Какой материал лучше выбрать для Ваших фирменных пакетов? Мы постарались ответить просто и доступно.



ПВД - полиэтилен высокого давления

Гладкий, блестящий, эластичный, тянущийся.

Пакеты с вырубной ручкой (как и с петлевой) чаще изготавливают из ПВД. Обычно за счет глянца материала печать на пакетах ПВД выглядит ярче, а цвета - "сочнее". Пакеты ПВД мнутся меньше, чем ПНД. По этим причинам имиджевые пакеты обычно изготавливают именно из ПВД. Плюс, пакеты из ПВД не слишком-то боятся острых углов и режущих кромок.

ПНД - полиэтилен низкого давления

Шершавый на ощупь, матовый, шуршит.

Пакеты Майка обычно изготавливают именно из ПНД. Если при заказе пакетов с вырубной ручкой взять за принцип "Максимум прочности при минимальном бюджете", то тогда тоже стоит выбрать ПНД как материал для производства пакетов. Пленка ПНД меньше растягивается, поэтому пакет из него лучше приспособлен для переноски тяжестей. Увы, пленка из ПНД сильнее мнется и шуршит, поэтому имиджевые пакеты обычно изготавливают из ПВД. Из-за прокола ПНД-пакетможет "разойтись" по прямой линии. Многим нравится за то, что пакет из ПНД больше похож на бумагу.

ПСД - полиэтилен среднего давления или смесовый полиэтилен.

Материал, представляющий собой композицию из ПВД, ПНД и иногда еще ряда добавок (для блеска, скольжения и т.п.) Смешивать ПВД и ПНД можно в различных пропорциях. Соотношение в смеси полиэтиленов высокого и низкого давления определяет конечные свойства получаемого ПСД. Он может быть "ближе" к ПВД или к ПНД, или иметь средние между ними параметры.

При производстве пакетов из ПВД в сырье нередко добавляют 5-15% гранул ПНД для придания пленке большей прочности. И наоборот, при производстве пакетов из ПНД иногда добавляют 5-15% гранул ПВД для придания пленке большей эластичности и стойкости на раздир. Так что, по сути, большинство пакетов, которые мы используем, изготовлены из ПСД.

Физические свойства

Основное сырье для производства полиэтиленовой пленки, и, как следствие, пакетов, служат полиэтиленовые гранулы. Они изготавливаются на крупных специализированных нефтеперерабатывающих предприятиях путем полимеризации этилена. Различия в способах производства ПНД и ПВД определяют разницу их физических свойств.

В зависимости от условий полимеризации (температуры, давления) получают гранулы полиэтилена с различными химическими и физическими свойствами.

Первый вид гранулированного полиэтилена - Полиэтилен Высокого Давления. Обычно его называют ПВД. Это гранулы, изготовленные при высоком давлении (1000-3000 кг/см2), имеют меньшую плотность (около 0,925 г/см3). Пленка, изготовленная из этих гранул, тактильно имеет некоторое сходство с воском, относительно прозрачна, легко растягивается, обладает большим количеством поперечных связей, препятствующих «раздиру», менее кристаллична, полимерные цепи более короткие, плавится при сравнительно низкой температуре (103-110°C).

Цены на полиэтилен ПНД и ПВД за последние 5 лет

Смотреть графики >>



Второй тип гранул, используемых для производства пленки –гранулы Полиэтилена Низкого Давления ПНД. Здесь полимеризация этилена происходит в условиях более низкго давления (всего 1-5 кг/см2). Плотность получаемого вещества выше (0,945 г/см3). Полимерные цепи длинные, гранула более кристаллична и, как следствие, менее прозрачна. Плавится при температуре плавления на 20-30°С выше, нежели ПВД. Как следствие, энергозатраты при плавлении более высокие, но зато и при эксплуатации такая пленка способна выдерживать, не разрушаясь, более высокую температуру. Структура ПНД позволяет экструдировать (выдувать) пленку намного меньшей толщины. Основное отличие – шуршит при сминании.



Обозначения, аббревиатуры

В обозначениях часто используется зарубежный стандарт аббревиатуры, отличный от российского по своей сути. Для иностранцев главный критерий - не давление, при котором изготавливается гранула, а плотность конечного продукта. Такая разница в подходах к наименованию, увы, иногда ведет к некоторой путанице. Судите сами:

Российские гранулы, пленки и пакеты ПВД (полиэтилена высокого давления) соответствуют зарубежному аналогу LDPE (Low Density PolyEthylene – полиэтилен низкой плотности)

Российские гранулы, пленки и пакеты ПНД (полиэтилена низкого давления) соответствуют зарубежному аналогу HDPE (High Density PolyEthylene – полиэтилен высокой плотности).



Смотрите также:



Вернуться в каталог статей Энциклопедии



Компания ТулаПак
  Мы в соцсетях:    Поделиться:
звоните бесплатно:
тел./факс в Москве:
тел./факс в Туле:
8 800 700-05-65
+7 (495) 960-87-78
+7 (4872) 35-87-75




www.tulapack.ru

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
