Содержание

Как правильно выбрать стержневой теплый пол?

Стержневой теплый пол является одним из распространенных способов обогрева жилых помещений. Технология такого устройства позволяет равномерно распределить прогретый воздух по всему напольному покрытию. Установка его имеет свои особенности и массу преимуществ. Давайте разберемся, что же представляет собой теплый пол стержневого типа и как проводится монтаж такого оборудования.

Устройство и принцип работы

Стержневой пол относится к виду электрических карбоновых нагревательных устройств. Он имеет довольно сложную конструкцию, которая состоит из термических эластичных матов. Они в свою очередь оснащены гибкими стержнями заполненными смесью из карбона.

Система имеет параллельную схему подключения. Каждый стержень в ней изготовлен из полимерного материала с высокой термостойкостью. Карбоновые элементы между собой скреплены медным многожильным кабелем. Все провода имеют пленочную оболочку, которая ограничивает доступ влаги.

Устройство оснащено датчиком температуры и терморегулятором. При подключении к электросети нагревательные элементы конструкции стержневого типа излучают инфракрасное тепло. При этом половое покрытие прогревается равномерно, а параллельное соединение позволяет оставаться системе в рабочем процессе при повреждении одного составляющего карбонового элемента.

Технические характеристики

Стержневая электрическая система обогрева пола выпускается шириной 83 сантиметров. Каждый стержень имеет толщину от 3 до 3,5 миллиметра. Расстояние между нагревательными элементами составляет не более 10 сантиметров.

Практически все теплые полы стержневого типа обладают такими характеристиками:

  • изначальная потребляемая мощность – 140 Вт/ м2;
  • максимальный нагорев стержня – 60 °С;
  • рабочая мощность матов – 105 Вт/ м2;
  • спектральный диапазон ИК излучения — от 8 до 14 мкм.

Количеств потребления энергии при обогреве зависит от мощности устройства. При этом статистический расход ее составляет от 70 до 160 ватт на метр квадратный.

Критерии выбора

На современном рынке электрический стержневой пол представлен различными производителями.  При выборе такой системы обогрева следует учитывать такие параметры:

  1. Мощность. Такой показатель зависит от объема обогреваемой площади. Также учитывается, для каких целей приобретается оборудование. Если стержневой теплый пол предусмотрен как основной источник обогрева, то требуется максимальная мощность.
  2. Материал и качество изготовления. Приобретать рекомендуется оборудование для обогрева пола у проверенных производителей, которые могут предоставить сертификат качества изделия. Элементы конструкции системы не должны содержать вредных для организма человека веществ.
  3. Наличие датчика температуры и терморегулятора. Данные приборы должны обязательно входить в комплект к основным нагревательным элементам теплого пола.
  4. Целостность системы. При покупке оборудования рекомендуется визуально осмотреть изделие. Такая проверка позволит исключить наличие трещин, царапин или сломанных элементов конструкции. Большим плюсом является гарантийная документация на товар.

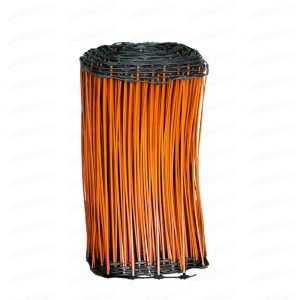

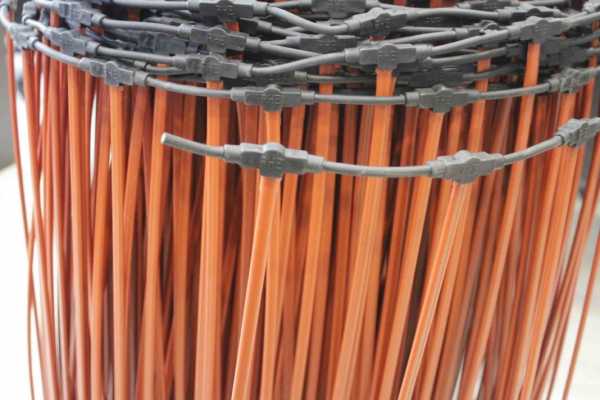

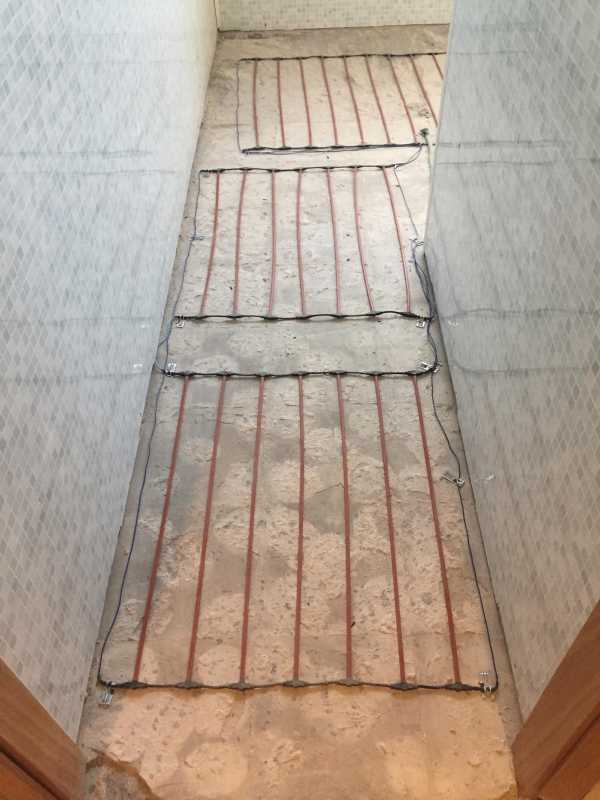

Как выглядит стержневой теплый пол

Теплый электрический пол стержневого типа должен соответствовать всем заявленным техническим характеристикам.

Сфера применения

Стержневая система карбонового электрического пола используется практически для всех типов покрытия. Благодаря высоким техническим показателям устройство широко применяется для обогрева в жилых помещениях.

Такой тип отопления может использоваться в качестве основного или дополнительного оборудования. Его часто устанавливают в отдельных комнатах, на балконах и лоджиях или санузлах. Также свое применение теплый стержневой пол нашел в спортивных залах, в офисах, в зимних садах, в больших общественных или складских помещениях. Нередко электрическая система монтируется как устройство против обледенения.

Преимущества и недостатки

Стержневой теплый пол прекрасно подходит для установки в помещениях со сложной планировкой. К его основным достоинствам применения относят:

  • возможность укладки под любой тип облицовки пола;
  • легкость конструкции;
  • пожаробезопасность всего устройства;
  • экономичность использования;
  • длительность эксплуатационного срока;
  • безопасное применение для помещений с высоким уровнем влажности;
  • отсутствие вредных электромагнитных излучений;
  • способность функционирования системы при выходе из строя отдельных ее элементов;
  • обеспечение равномерного прогрева всей площади пола;
  • устойчивость к коррозийным образованиям.

Конструкция стержневого теплого полового покрытия включает защиту от перегрева.

Среди недостатков использования таких систем обогрева пола можно выделить:

  • высокую цену на изделие;
  • возможность установки только в слой цементно-песчаной или клеевой стяжки.
Среди недостатков стержневого теплого пола — высокая стоимость

Иногда к недостаткам относят сложность подключения к электросети системы. Но если это доверить профессионалам, то такой недочет совершенно не имеет значения.

Технология монтажа

Установка системы теплого пола стержневого типа имеет свои особенности, которые требует учитывать для правильного функционирования устройства.

Подготовка к укладке

Чтобы установить стержневой обогрев пола необходимо сделать схему укладки всей системы. В ней обозначаются места прохождения матов, а также укладка их под предметами мебели. При этом учитывается, что нагревательные элементы не должны соприкасаться между собой.

Перед началом монтажных работ необходимо выбрать место в помещении для установки терморегулятора. Прибор должен располагаться так чтобы электрические провода системы и температурный датчик подключались удобно. Если монтаж оборудования предполагается в комнате с повышенной влажностью, то рекомендуется закреплять регулятор за пределами помещения. Расстояние от пола до прибора должно быть в пределах 50 – 70 сантиметров.

Обозначив необходимые зоны для установки системы можно переходить к подготовке основания:

  • Монтаж оборудования проводится на черновой пол, который полностью очищается от грязи и пыли.
  • На чистую основу укладывается слой теплоизоляционного материала, который должен располагаться по всей площади пола. Толщина подложки зависит от характеристик помещения. Для холодных квартир, расположенных на первых этажах требуется довольно плотный изолирующий материал.

Края подложки фиксируются двухсторонним скотчем или степлером. Чтобы избежать значительной температурной разницы между половым покрытием и несущие конструкциями рекомендуется утеплить стены. Теплоизолирующий слой в этом случае защищает от образования трещин.

Установка

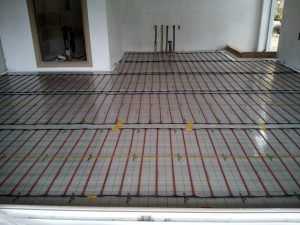

Закончив подготовку основания можно приступать к укладке комплектующих деталей нагревательной системы. Монтаж теплого стержневого пола осуществляется от места крепления терморегулятора. Последующая установка состоит из таких действий:

  • рулон ровно выкладывается на площадь пола между стенами;
  • для осуществления разворота конструкции следует аккуратно разрезать соединительный кабель, который располагается между стержнями;
  • затем полотно нужно повернуть так, чтобы его можно было уложить к противоположной стене;
  • таким образом, маты необходимо выкладывать по всей половой поверхности.

Для фиксации полотен используют скотч. Во время монтажа матов следует избегать соприкосновения нагревательных элементов.

Подключение

Выполнив укладку матов можно осуществлять подключение системы к электросети. Изначально следует подсоединить провод в местах разреза матов. Для этого необходимо:

  • конец провода зачистить на один сантиметр от изоляции;
  • достать соединитель – коннектор, который входит в комплект к системе отопления, и вставить кабель гнездо;
  • соединительный разъем зажать;
  • зачистить конец второго кабеля;
  • провести провод через трубку термоусаживаемую и подключить второй контакт;
  • для закрепления трубку следует прогреть с помощью фена строительного;
  • чтобы получилось изолированное подсоединение такую процедуру необходимо проделать со вторым контактом;
Слой раствора должен быть примерно 20 см

Согласно такой схеме нужно соединить все провода на участках где есть разрезы. Датчик температуры размещается в гофрированной трубе. Для этого следует проделать в стяжке проем по размеру прибора. Провода, идущие от датчика, подключаются к терморегулятору. Все устройства соединяются между собой по схеме, указанной в инструкции к теплому стержневому полу.

После всех подключений можно проверить работу системы. Вся поверхность матов должна прогреться в течение пятнадцати минут. Если оборудование функционирует правильно, можно приступать к стяжке. Слой раствора должен быть не меньше двадцати сантиметров.

Финишное покрытие

Электрический стержневой пол универсален тем, что используется практически для всех половых покрытий.

Ламинат

Ламинат укладывают на систему обогрева пола при условии, что стержневой теплый пол будет использоваться как дополнительное отопление помещения. Это обусловлено тем, что материал не выдерживает регулярные высокие температуры.

При использовании ламината пол прогреваться должен до двадцати одного градуса. Иначе покрытие начнет деформироваться от пересыхания.

Линолеум

На такой материал температурный режим не оказывает особого влияния. Условием его выбора является термостойкость.

Укладку линолеума выполняют на совершенно ровную стяжку толщиной более двадцати сантиметров.

Плитка

Такой вариант финишного покрытия наиболее распространенный для теплых полов. Перед укладкой плитки поверхность матов покрывается специальными термостойкими растворами. Слой клея и смеси рекомендуется накладывать не более двух сантиметров толщиной.

Плитка — один из вариантов финишного покрытия стержневого теплого пола

Подключать электропитание к системе стержневого теплого пола допускается только после полного высыхание всех растворов.

Дерево

На теплый пол укладывается материал из определенных пород деревьев. Толщина покрытия должна составлять не менее 8 сантиметров. Оптимальным вариантом считается отделка пола из акации, дуба или ясеня.

Резкие изменения температурного режима могут стать причиной образования щелей в древесном материале. Поэтому укладка дерева в качестве финишного покрытия для теплого электрического пола производится довольно редко.

Особенности эксплуатации

При правильной установке теплого стержневого пола не должно возникнуть никаких проблем при его использовании. Но все же чтобы обеспечить безопасную эксплуатацию такой системы обогрева и продлить срок ее использования следует учитывать некоторые моменты:

  • подключение к электропитанию оборудования рекомендуется осуществлять только квалифицированным электрикам.
  • соединения проводов должны проводиться согласно схеме, обозначенной в инструкции к системе;
  • установка матов со стержнями должна выполняться только в стяжку или в клеевой раствор для плитки;
  • подключать оборудование разрешается только к электрической сети, напряжение которой соответствует указанным в инструкции показателям;
  • установка матов от стены должна проводиться на расстоянии не меньше тридцати сантиметров;
  • не допускать перегревания системы превышая указанную на терморегуляторе мощность;
  • в зоне размещения матов нельзя в пол вбивать гвозди или сверлить отверстия;
  • толщина ковровых покрытий укладываемых сверху теплого пола не должна превышать десяти миллиметров;
  • в летний период термостат следует отключать.

Особенности подключения и эксплуатационные моменты для каждого типа системы теплых полов всегда указаны производителем в прилагаемой к оборудованию инструкции.

Стержневая система является распространенным вариантом обогрева пола. Благодаря высоким техническим характеристикам и отсутствию электромагнитных излучений оборудование данного типа часто устанавливают в жилых комнатах. Правильная организация монтажа электрического стержневого устройства позволит создать комфортный микроклимат в зимнее время в любом помещении.

pechiexpert.ru

Стержневой теплый пол под плитку: порядок устройства

Инфракрасный стержневой теплый пол используют для отопления помещения. Его действие происходит за счет излучения волн инфракрасного диапазона. Излучение нагревает предметы, находящиеся в квартире, а те передают тепло воздуху.

Также подобное излучение имеет целебные свойства и положительно влияет на нервные клетки, способно уничтожить любой запах и очистить воздух. В данной статье мы более подробно ознакомимся с характеристиками и преимуществами стержневого теплого пола, а также рассмотрим процедуру его монтажа.

Структура и характеристики стержневого пола

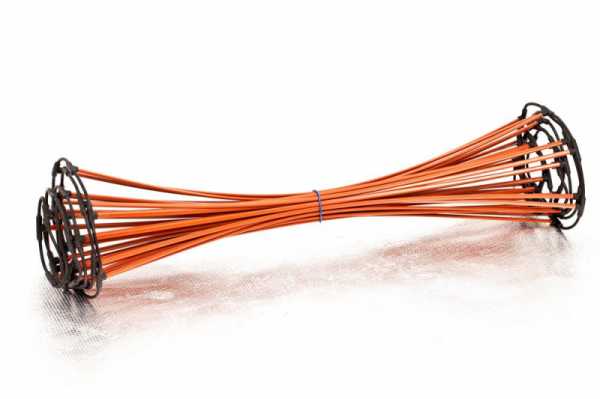

Такой вид пола состоит из большого количества стержней, которые параллельно подключаются при помощи гибкого провода. Стержни состоят из карбона, серебра и меди. При попадании тока на карбон происходит интенсивное выделение тепла.

Такая поверхность имеет одно довольно весомое преимущество, выделяемое тепло зависит от ее температуры. Таким образом, если температура пола возрастает, выделение тепла будет приостановлено до тех пор, пока она не понизится.

Но использование терморегулятора все равно необходимо. Он поможет регулировать мощность пола и при этом экономить на отоплении, а саморегулирование предотвратит возможный перегрев и тем самым продлит срок эксплуатации поверхности.

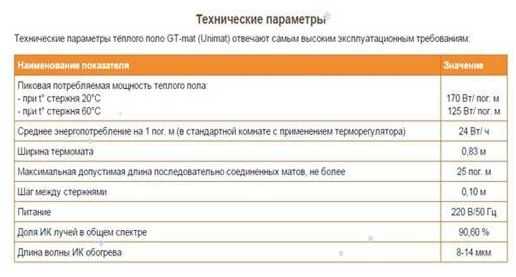

Технические характеристики стержневого пола, представленного конкретным производителем, можно увидеть в следующей таблице.

Учитывайте, что монтаж терморегулятора и датчика температуры является обязательным. В противном случае обогрев будет работать на одинаковой мощности, что может привести к уменьшению срока службы покрытия.

Недостатки стержневого пола

Стержневые полы отличаются высокой стоимостью

Главным недостатком можно считать довольно высокую цену покрытия. Стоимость намного превосходит даже инфракрасные пленочные теплые полы.

Еще один недостаток – это довольно сложная процедура подключения, особенно для людей, слабо в этом разбирающихся.

К тому же монтаж происходит в стяжку или на плиточный клей, а это значит, что процедура будет довольно долгая, и в случае ремонта понадобится разбивать стяжку.

Подготовка пола и рекомендации

Процедура подготовки состоит из множества этапов. Давайте рассмотрим каждый из них более подробно:

  1. Первым делом понадобится выбрать место для установки терморегулятора. Его необходимо разместить в удобном для вас месте. Довольно часто выбирается расположение около выключателя. Если пол устанавливают в комнате с высоким показателем влаги, выключатель выносят за ее пределы. Учитывайте, что к нему понадобится подключить датчик температуры и проводку от нагревательных матов.
  2. После необходимо начертить план квартиры в масштабе и выделить зоны, в которых монтаж обогревателей не потребуется, например, под мебелью. Для оставшихся зон разрабатывается план установки тепловых стержней. Расстояние от стен должно составлять порядка 20 см. Ширина мата стандартная 83 см. Между стержнями может быть небольшой интервал, однако они ни в коем случае не должны пересекаться или соприкасаться.

    Кабель необходимо уложить на выровненные чистые полы

  3. Учитывайте, что для укладки пола необходима ровная и чистая поверхность, в противном случае нагрев пола будет неравномерным. Также обязательно нужно позаботиться о теплоизоляции пола, это позволит повысить эффективность обогрева и сэкономить на электричестве. Толщина изоляции зависит от того, что находится под полом. Если это квартира, хватит рулонного изолятора. Если вы проживаете на первом этаже, понадобится использовать более прочные материалы, такие как полистирол или маты из минеральной ваты.
  4. Чтобы уменьшить потери тепла на подогрев стены, понадобится проложить теплоизолятор вдоль нее. Можно использовать демпферную ленту, которая позволит предотвратить образование трещин под воздействием тепла. Также можно применить ленточный утеплитель или полосы полистирола. После того, как стяжка или плитка будут уложены, избавьтесь от излишков и произведите монтаж плинтуса.
  5. В качестве теплоизоляторов рекомендуется использовать приспособления с металлической верхней частью. Главное, не перепутать фольгированный и металлизированный верхний слой. При внешней схожести они обладают совершенно разными характеристиками. Фольга в стяжке крайне быстро разрушается, поэтому ее использовать не рекомендуется. Металлические покрытия, в свою очередь, имеют прекрасные характеристики и высокий срок эксплуатации.
  6. Производить монтаж плит необходимо вплотную, зазоров быть не должно. При появлении щелей от них необходимо тут же избавляться. Стыки обрабатываются скотчем или металлической лентой на клее. После этого можно переходить к раскатыванию стержневого рулона. Начинать процедуру необходимо со стены, где расположен терморегулятор. Подробнее о стержневом нагревателе смотрите в этом видео:

Установка стержневого пола

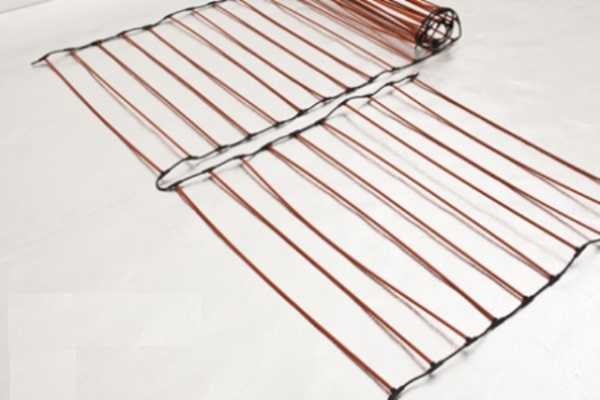

Провод между двумя стержнями можно разрезать ножницами

После всех подготовительных работ можно начинать монтаж. Постепенно раскатывайте рулон. Когда дойдете до места, где необходим разворот, возьмите ножницы и разрежьте провод между двумя стержнями. Затем поверните рулон на 180° и раскатайте покрытие в другую сторону. Повторяйте процедуры, пока не накроете всю поверхность.

Также существует другой более быстрый способ. Можно приобрести несколько небольших рулонов необходимой длины. Тогда можно будет избавиться от резки рулонов. Существуют рулоны от 1 до 7 м или на 25м.

Таким образом, если площадь вашей комнаты составляет 6 м, можно приобрести две полосы по 3 м и разложить их рядом или же один рулон на 6 м, но тогда понадобится его разрезать. При этом цена для обоих случаев практически одинаковая.

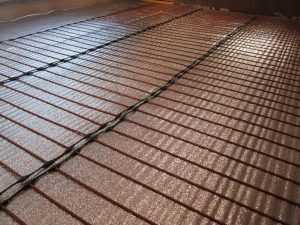

Разложив рулоны, зафиксируйте их при помощи скотча к утеплителю и скрепите между собой. После чего в шахматном порядке вырежьте отверстия для лучшего крепления с поверхностью.

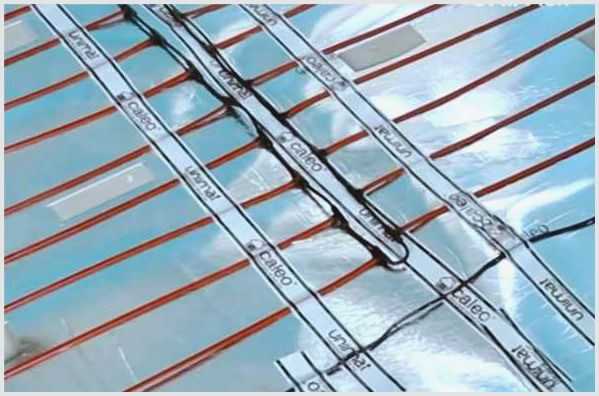

После всех проделанных процедур можно переходить к подключению проводов.

Подключение электрической схемы стержневого пола

В том месте, где был произведен разрез соединительного провода и понадобится выполнить электрическое соединение. Первым делом зачистите изоляцию примерно на 1см. Затем возьмите коннектор, который идет в поставке, и вставьте в контакт оголенный провод. С помощью клещей зажмите его и проверьте на прочность соединения. О том, как подключить терморегулятор к полу смотрите в этом видео:

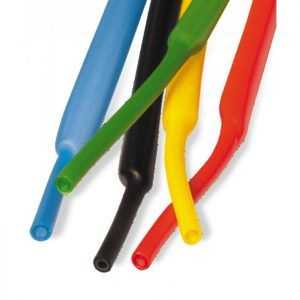

После чего установите на провод специальную термоусадочную трубку, зачистите изоляцию и прикрепите ко второму контакту коннектора.

После проверки прочности соединения с помощью строительного фена нагрейте термоусадочную трубку, в которою вставлялся коннектор.

Затем установите вторую и нагревайте ее до тех пор, пока не обожмется соединение. Таким образом, вы получите изолированное соединение. Таким же способом собирается вся схема.

Не использующиеся провода изолируйте при помощи концевых комплектов, которые идут в поставке.

Обогрейте термоусадочную трубку феном

После сборки схемы можно переходить к установке температурного датчика. Рекомендуем устанавливать его в гофрошланге, чтобы при необходимости произвести замену без осложнений.

Для скрытой установки понадобится сделать отверстие в стяжке. В него укладывается шланг и затем вставляется датчик.

После провода заводятся к терморегулятору и подключаются в необходимые гнезда. Затем можно приступать к подаче питания.

Учитывайте, что подачу питания лучше доверить опытному электрику. Не забудьте провести испытания, включив и нагрев оборудование. Если все прошло хорошо, можно переходить к отделке.

Напольное покрытие для стержневого пола

Поверх стержневого контура удобно делать стяжку

Лучше всего класть стержни под плитку. Это значительно облегчит работу, и вы сможете использовать клей и плитку без дополнительных процедур. Однако понадобится соблюдать два условия:

  1. Необходимо применять только специальные растворы для теплого пола.
  2. Толщина клеящего вещества и плитки должна быть больше 2-х см.

Для экономии можно сделать стяжку, а после ее высыхания положить плитку. О том, какое покрытие используют для теплых полов, смотрите в этом видео:

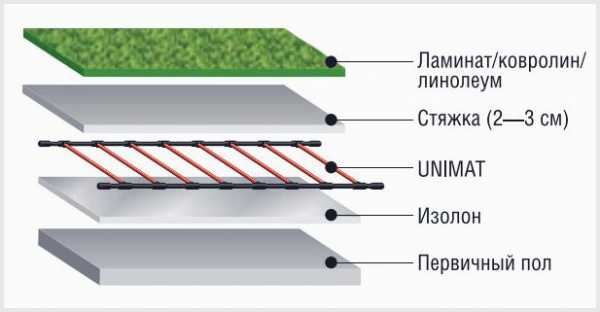

Для остальных типов покрытия необходима стяжка с минимальной толщиной в 2 см. Использовать пол можно только после полного высыхания раствора.

Применять нагревание для ускорения процедуры высыхания крайне не рекомендуется. Это может привести к короткому замыканию и растрескиванию стяжки. После полного высыхания можно приступать к эксплуатации.

Инфракрасный стержневой пол является прекрасным выбором. Вы не только сможете обеспечить подогрев комнаты, но и проводить лечебные процедуры. Правда стоимость такого решения довольно высокая, но взамен вы получите хорошее качество и высокий срок эксплуатации.

Похожие статьи:

gurupola.ru

Использование теплого инфракрасного пола под плитку. Стержневой инфракрасный теплый пол под плитку

ГлавнаяПолСтержневой инфракрасный теплый пол под плитку

Инфракрасный стержневой теплый пол под плитку

В сфере отопительной техники больше всего новинок появляется среди электрических обогревателей. Одна из них — инфракрасный стержневой теплый пол, присутствующий на рынке всего несколько лет. О новых видах обогревателей рядовому пользователю мало что известно, людям приходится доверять продавцам, которые не всегда отличаются добросовестностью. Поэтому данная статья нацелена на освещение вопроса, что такое стержневые электрические нагреватели, как они функционируют и какими реальными достоинствами обладают.

Конструкция и принцип действия

Главный функциональный элемент этого вида теплых полов – электрический нагреватель в виде стержня, изготавливаемого с применением новых технологий на основе аморфного углерода (карбона) и графита с добавлением серебра. Каждый элемент для подключения к электрической сети снабжен контактами, расположенными на разных концах изделия. Максимальная температура, до которой может прогреться карбоновый стержень – 60 °С.

Элементы соединены в маты с помощью проводов, интервал между ними – 10 см, ширина матов (она же – длина стержня) – 0.83 м. Максимально допустимая длина матов – 25 м, способ применения – замоноличивание в стяжку пола либо под клей для кафельной плитки. Полный состав комплекта стержневого напольного обогрева показан на рисунке:

Для справки. На данный момент продукция представлена всего несколькими производителями, самый известный из них – фирма из Южной Кореи под названием CALEO, она продает нагреватели под брендом UNIMAT. Есть и другой южнокорейский производитель FELIX, предлагающий практически такой же теплый пол RHE, его ширина на 1 см меньше (0.82 м).

Фирма – изготовитель декларирует, что каждый нагревательный элемент выделяет тепловую энергию в инфракрасном диапазоне, длина электромагнитных волн составляет от 8 до 14 мкм. В результате все поверхности в помещении воспринимают это тепло и передают его воздуху, при этом комната прогревается равномерно, а конвективная составляющая практически отсутствует. Максимальная тепловая мощность, выделяемая термоматами различной длины, отражена в таблице:

Монтаж стержневых теплых полов

Как уже было сказано выше, инфракрасные стержневые обогреватели укладываются поверх чернового пола и укрываются стяжкой с последующим напольным покрытием или же кафельной плиткой. Для того чтобы тепловая энергия не уходила в толщу бетонной подготовки или плиты пере

pilorama-chita.ru

Стержневой теплый пол

Стержневой теплый пол – это одна из последних разработок систем напольного отопления, которой нет аналогов. Нагревательными элементами данной системы являются гибкие высокотехнологичные стержни из искусственно созданного недородного сплошного материала, состоящего из карбона (большая часть), графита и серебра. Стержневой теплый пол представляет собой эластичный термомат, ширина которого составляет 83 см. Внутри него по обеим сторонам вставлены токопроводящие шины и множество нагревательных стержней на расстоянии 10 см друг от друга.

Стержневые карбоновые маты являются одним из продуктов нового поколения, разработанных по нанотехнологиям. Длина данного вида теплого пола может составлять 25 метров при последовательном подключении, а при параллельном сколько угодно. Такая саморегулирующаяся система напольного отопления используется как основной, так и дополнительный источник тепла. Стержневые маты монтируются в тонкую, 2-3 см, стяжку или в плиточный клей.

Принцип работы

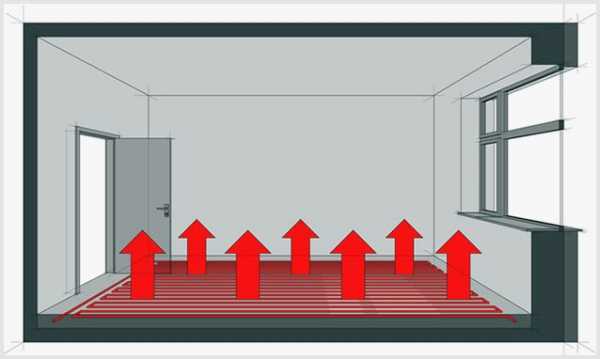

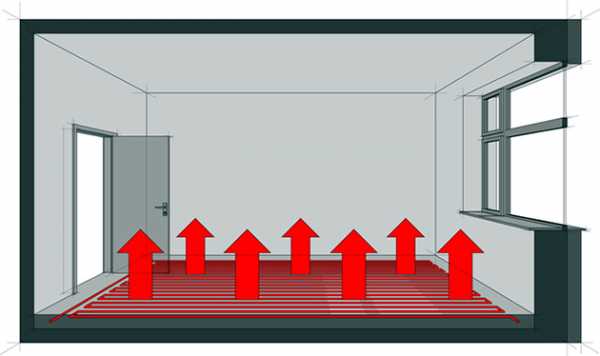

Принцип работы стержневого теплого пола состоит в дальнем инфракрасном излучении, длина волны которого составляет от 8 до 14 мкм. Считается, что данная система поможет вам сэкономить до 60 % электроэнергии, благодаря прекрасным свойствам инфракрасного излучения быстро и равномерно нагревать поверхность. На сегодняшний день стержневой карбоновый теплый пол считается самым эффективным и экономичным.

Максимальная мощность потребления 115 Вт/м, при нагреве стержня до 20 °С. Если температура стержня составляет 60°С, то потребляется всего 77 Вт/м. Карбоновые стержни данной конструкции подключены параллельно и за счет этого обеспечивается высокая надежность карбонового мата. Даже если вдруг повредится один или несколько стержней, все другие участки карбонового мата будет работать в привычном режиме.

Благодаря саморегулирующей функции данная система защищена от перегревания. Поэтому вы спокойно можете менять интерьер, делать перестановку мебели и стелить ковры, не учитывая при этом укладку теплого пола. Если на одном из участков снизилась теплоотдача, то мат сам уменьшает на них мощность, что исключает возможность возникновения перегрева и неисправностей.

Обзор стержневого теплого пола на видео ниже.

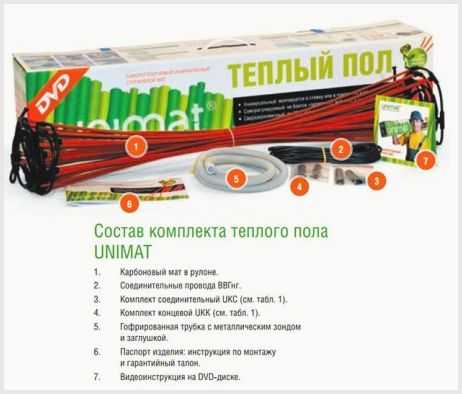

Комплектация

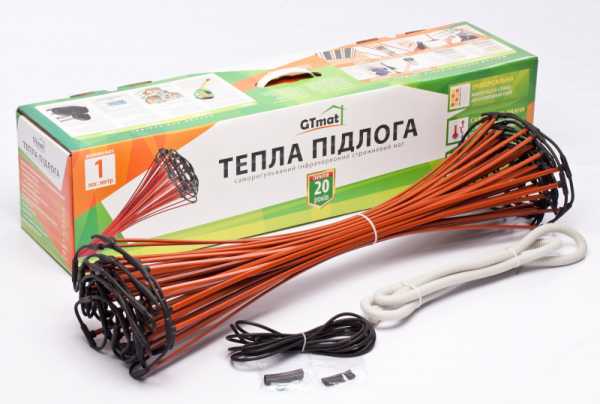

Обычно стержневой теплый пол продается в виде комплекта, полностью готового к установке. В комплект входят:

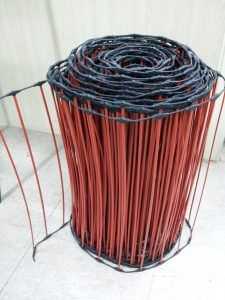

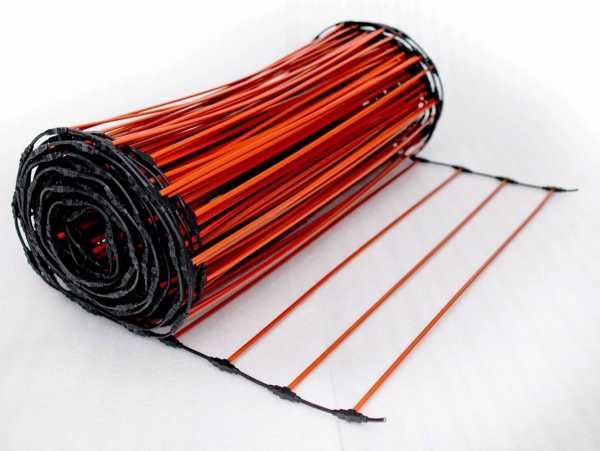

  • Карбоновый мат, свернутый в рулон;
  • Гофрированная трубка;
  • Монтажный комплект концевой;
  • Соединительные провода;
  • Монтажный соединительный комплект;
  • Паспорт товара, где хранится гарантийный талон и инструкция по монтажу.

polgid.ru

Что нужно знать про стержневой теплый пол

В области техники для отопления более всего новинок появляется среди электрообогревателей. Одна из них — инфрокрасный стержневой кабельный пол, содержащийся на рынке только пару лет. О новых видах обогревательных приборов рядовому клиенту мало что известно, людям приходится доверять торговым менеджерам, которые не всегда выделяются добросовестностью. Благодаря этому эта статья нацелена на освещение вопроса, Что такое стержневые бойлеры, как они функционируют и какими настоящими положительными качествами владеют.

Конструкция и рабочий принцип

Главный практичный компонент данного вида полов с подогревом – электрический нагреватель в виде стержня, изготавливаемого с использованием передовых технологий на основе аморфного углерода (карбона) и графита с добавкой серебра. Любой компронент для подсоединения к электросети снабжен контактами, размещенными на различных концах изделия. Самая большая температура, до которой может нагреться карбоновый стержень – 60 °С.

Детали соединены в маты при помощи проводов, интервал между ними – 10 см, ширина матов (она же – длина стержня) – 0.83 м. Максимально допустимая длина матов – 25 м, метод использования – замоноличивание в напольную стяжку либо под клей для керамической плитки. Полный состав комплекта стержневого напольного обогревания показан на рисунке:

Для справки. На этот момент продукция представлена всего несколькими изготовителями, наиболее известный из них – фирма из Республики Корея с названием CALEO, она продает нагреватели под брендом UNIMAT. Есть и другой южнокорейский изготовитель FELIX, предлагающий почти что такой же кабельный пол RHE, его ширина на 1 см меньше (0.82 м).

Фирма – производитель декларирует, что любой элемент нагрева выделяет энергию тепла в инфракрасном диапазоне, длина электро-магнитных волн может составлять от 8 до 14 мкм. В результате все поверхности в помещении воспринимают это тепло и передают его воздуху, при этом комната нагревается одинаково, а конвективная составная часть почти что не присутствует. Самая большая теплопроизводительность, выделяемая термоматами разной длины, отображена в таблице:

Монтаж стержневых полов с подогревом

Как мы уже говорили выше, инфракрасные стержневые обогревательные приборы ложатся сверху базового пола и укрываются стяжкой с дальнейшим покрытием пола либо же керамической плиткой. Для того чтобы тепловая энергия не уходила в толщу бетонной подготовки или плиты перекрытия, перед монтажными работами матов поверхность стелится теплоизолятором. Причем поверхность материала обязана быть покрыта теплоотражающим слоем.

Важно. А дело все в том, что стержневой инфрокрасный кабельный пол под плитку или стяжку не любит контакта с металлом или алюминиевой фольгой. Из-за этой причины можно применять исключительно отражающий слой из полипропилена или лавсана, аналогичной пленкой покрыт теплоизолятор типа Изолон.

Сверху теплоизолятора разлаживаются говоря по существу термоматы, соединяются кабелем по инструкции и затем система подсоединяется к внешнему водяному термостату и домовой электрические сети. Выполняется первичная проверка на трудоспособность и при успехе делается приспособление стяжки или приклеивание плитки. После полного отвердевания раствора стержневые маты включаются в сеть и выполняется температурная регулировка нагрева. Согласно существующим нормативам напольная поверхность может разогреваться до температуры не выше 35 °С.

Положительные и отрицательные стороны

Маркетинговый проспект компании CALEO даёт следующий список положительных качеств стержневых полов с подогревом UNIMAT:

  • нагреватели имеют функцию саморегуляции и не боятся перегрева. Во время температурного повышения детали собственными силами уменьшают употребление электричества в 1,5 раза. Оттого могут прокладываться в местах, где позже будет стоять мебель;
  • электрические стержневые полы с подогревом Unimat на 60% экономнее кабельных систем;
  • надежность: стержни присоединены к сети параллельно, если один из которых поломается, то другие продолжат работу;
  • наличие благотворного для человеческого здоровья инфракрасного тепла;
  • в комнате происходит ионизация воздуха, тоже благоприятно влияющая на человеческий организм;
  • нет неблагоприятного воздействия на влажность в помещении в сторону осушения;
  • убирает плохие запахи, к примеру, от курения или после покраски.

Если тщательно разобрать каждый пункт, то раскроется, что половина из них – информация для заманивания потребителей, не подходящая настоящему положению дел. Итак, поэтапно: к саморегуляции претензий нет, технически это реально. Экономия 60% если сравнивать с кабелем – чистейшей воды выдумка, на обогрев одного и того же помещения эти 2 системы израсходуют одинаковое кол-во энергии.

Пункт относительно надежности корректен, если не считать того, что на оставшиеся карбоновые стержни возрастет нагрузка по обогреву комнаты. Более всего вопросов вызывает слово «инфрокрасный» в наименовании и описании рабочего принципа. Изготовитель заверяет, что детали выделяют волны в инфракрасном диапазоне, однако не объясняют, как эти волны преодолевают преграда в виде стяжки. В действительности вся «плита» стяжки получает тепло от стержней, а потом отдает его воздуху комнаты. Это реальная конвекция, ведь инфракрасное излучение не идет через преграды.

Другие пункты, говорящие, что электрический стержневой кабельный пол выполняет ионизацию, остановит запахи и не сушит воздух, рассчитаны на рядового потребителя, совсем не владеющего таким вопросом. Примитивными словами, являются мифом. Вы спросите – а в чем же правда? Она состоит в том, что аналогичные полы с подогревом право имеют на существование и работают по принципу кабеля нагрева, только элемент нагрева осуществлен иначе.

Иная часть правды – горькая, так как подобные полы с карбоновыми стержнями обходятся дороже кабельной системы. В то же время в интернете есть масса отрицательных отзывов о работе углеродных нагревателей. Отказы начинаются через год после начала эксплуатации, становятся холодными напольные участки различной величины, а то и вся площадь комнаты. Несложно представить, сколько труда и средств необходимо инвестировать, чтобы вскрыть стяжку и все переделывать, применяя очень надежные средства обогревания.

Заключение

На этот момент техническое решение с полом с подогревом из углеродных стержней не назовешь удачливым. И не имеет особого значения, каким вариантом происходит прогрев стяжки, и даже цена не всегда играет огромную роль. Важно то, что сами карбоновые детали оказались ненадежными, в сыром виде. А это означает, просят доработки.

Водяной Тёплый Пол , подготовка основания


oracal.net

Стержневой теплый пол под плитку: порядок устройства

Инфракрасный стержневой теплый пол используют для отопления помещения. Его действие происходит за счет излучения волн инфракрасного диапазона. Излучение нагревает предметы, находящиеся в квартире, а те передают тепло воздуху.

Также подобное излучение имеет целебные свойства и положительно влияет на нервные клетки, способно уничтожить любой запах и очистить воздух. В данной статье мы более подробно ознакомимся с характеристиками и преимуществами стержневого теплого пола, а также рассмотрим процедуру его монтажа.

Структура и характеристики стержневого пола

Такой вид пола состоит из большого количества стержней, которые параллельно подключаются при помощи гибкого провода. Стержни состоят из карбона, серебра и меди. При попадании тока на карбон происходит интенсивное выделение тепла.

Такая поверхность имеет одно довольно весомое преимущество, выделяемое тепло зависит от ее температуры. Таким образом, если температура пола возрастает, выделение тепла будет приостановлено до тех пор, пока она не понизится.

Но использование терморегулятора все равно необходимо. Он поможет регулировать мощность пола и при этом экономить на отоплении, а саморегулирование предотвратит возможный перегрев и тем самым продлит срок эксплуатации поверхности.

Технические характеристики стержневого пола, представленного конкретным производителем, можно увидеть в следующей таблице.

Учитывайте, что монтаж терморегулятора и датчика температуры является обязательным. В противном случае обогрев будет работать на одинаковой мощности, что может привести к уменьшению срока службы покрытия.

Недостатки стержневого пола

Стержневые полы отличаются высокой стоимостью

Главным недостатком можно считать довольно высокую цену покрытия. Стоимость намного превосходит даже инфракрасные пленочные теплые полы.

Еще один недостаток – это довольно сложная процедура подключения, особенно для людей, слабо в этом разбирающихся.

К тому же монтаж происходит в стяжку или на плиточный клей, а это значит, что процедура будет довольно долгая, и в случае ремонта понадобится разбивать стяжку.

Подготовка пола и рекомендации

Процедура подготовки состоит из множества этапов. Давайте рассмотрим каждый из них более подробно:

  1. Первым делом понадобится выбрать место для установки терморегулятора. Его необходимо разместить в удобном для вас месте. Довольно часто выбирается расположение около выключателя. Если пол устанавливают в комнате с высоким показателем влаги, выключатель выносят за ее пределы. Учитывайте, что к нему понадобится подключить датчик температуры и проводку от нагревательных матов.
  2. После необходимо начертить план квартиры в масштабе и выделить зоны, в которых монтаж обогревателей не потребуется, например, под мебелью. Для оставшихся зон разрабатывается план установки тепловых стержней. Расстояние от стен должно составлять порядка 20 см. Ширина мата стандартная 83 см. Между стержнями может быть небольшой интервал, однако они ни в коем случае не должны пересекаться или соприкасаться.

    Кабель необходимо уложить на выровненные чистые полы

  3. Учитывайте, что для укладки пола необходима ровная и чистая поверхность, в противном случае нагрев пола будет неравномерным. Также обязательно нужно позаботиться о теплоизоляции пола, это позволит повысить эффективность обогрева и сэкономить на электричестве. Толщина изоляции зависит от того, что находится под полом. Если это квартира, хватит рулонного изолятора. Если вы проживаете на первом этаже, понадобится использовать более прочные материалы, такие как полистирол или маты из минеральной ваты.
  4. Чтобы уменьшить потери тепла на подогрев стены, понадобится проложить теплоизолятор вдоль нее. Можно использовать демпферную ленту, которая позволит предотвратить образование трещин под воздействием тепла. Также можно применить ленточный утеплитель или полосы полистирола. После того, как стяжка или плитка будут уложены, избавьтесь от излишков и произведите монтаж плинтуса.
  5. В качестве теплоизоляторов рекомендуется использовать приспособления с металлической верхней частью. Главное, не перепутать фольгированный и металлизированный верхний слой. При внешней схожести они обладают совершенно разными характеристиками. Фольга в стяжке крайне быстро разрушается, поэтому ее использовать не рекомендуется. Металлические покрытия, в свою очередь, имеют прекрасные характеристики и высокий срок эксплуатации.
  6. Производить монтаж плит необходимо вплотную, зазоров быть не должно. При появлении щелей от них необходимо тут же избавляться. Стыки обрабатываются скотчем или металлической лентой на клее. После этого можно переходить к раскатыванию стержневого рулона. Начинать процедуру необходимо со стены, где расположен терморегулятор. Подробнее о стержневом нагревателе смотрите в этом видео:

Установка стержневого пола

Провод между двумя стержнями можно разрезать ножницами

После всех подготовительных работ можно начинать монтаж. Постепенно раскатывайте рулон. Когда дойдете до места, где необходим разворот, возьмите ножницы и разрежьте провод между двумя стержнями. Затем поверните рулон на 180° и раскатайте покрытие в другую сторону. Повторяйте процедуры, пока не накроете всю поверхность.

Также существует другой более быстрый способ. Можно приобрести несколько небольших рулонов необходимой длины. Тогда можно будет избавиться от резки рулонов. Существуют рулоны от 1 до 7 м или на 25м.

Таким образом, если площадь вашей комнаты составляет 6 м, можно приобрести две полосы по 3 м и разложить их рядом или же один рулон на 6 м, но тогда понадобится его разрезать. При этом цена для обоих случаев практически одинаковая.

Разложив рулоны, зафиксируйте их при помощи скотча к утеплителю и скрепите между собой. После чего в шахматном порядке вырежьте отверстия для лучшего крепления с поверхностью.

После всех проделанных процедур можно переходить к подключению проводов.

Подключение электрической схемы стержневого пола

В том месте, где был произведен разрез соединительного провода и понадобится выполнить электрическое соединение. Первым делом зачистите изоляцию примерно на 1см. Затем возьмите коннектор, который идет в поставке, и вставьте в контакт оголенный провод. С помощью клещей зажмите его и проверьте на прочность соединения. О том, как подключить терморегулятор к полу смотрите в этом видео:

После чего установите на провод специальную термоусадочную трубку, зачистите изоляцию и прикрепите ко второму контакту коннектора.

После проверки прочности соединения с помощью строительного фена нагрейте термоусадочную трубку, в которою вставлялся коннектор.

Затем установите вторую и нагревайте ее до тех пор, пока не обожмется соединение. Таким образом, вы получите изолированное соединение. Таким же способом собирается вся схема.

Не использующиеся провода изолируйте при помощи концевых комплектов, которые идут в поставке.

Обогрейте термоусадочную трубку феном

После сборки схемы можно переходить к установке температурного датчика. Рекомендуем устанавливать его в гофрошланге, чтобы при необходимости произвести замену без осложнений.

Для скрытой установки понадобится сделать отверстие в стяжке. В него укладывается шланг и затем вставляется датчик.

После провода заводятся к терморегулятору и подключаются в необходимые гнезда. Затем можно приступать к подаче питания.

Учитывайте, что подачу питания лучше доверить опытному электрику. Не забудьте провести испытания, включив и нагрев оборудование. Если все прошло хорошо, можно переходить к отделке.

Напольное покрытие для стержневого пола

Поверх стержневого контура удобно делать стяжку

Лучше всего класть стержни под плитку. Это значительно облегчит работу, и вы сможете использовать клей и плитку без дополнительных процедур. Однако понадобится соблюдать два условия:

  1. Необходимо применять только специальные растворы для теплого пола.
  2. Толщина клеящего вещества и плитки должна быть больше 2-х см.

Для экономии можно сделать стяжку, а после ее высыхания положить плитку. О том, какое покрытие используют для теплых полов, смотрите в этом видео:

Для остальных типов покрытия необходима стяжка с минимальной толщиной в 2 см. Использовать пол можно только после полного высыхания раствора.

Применять нагревание для ускорения процедуры высыхания крайне не рекомендуется. Это может привести к короткому замыканию и растрескиванию стяжки. После полного высыхания можно приступать к эксплуатации.

Инфракрасный стержневой пол является прекрасным выбором. Вы не только сможете обеспечить подогрев комнаты, но и проводить лечебные процедуры. Правда стоимость такого решения довольно высокая, но взамен вы получите хорошее качество и высокий срок эксплуатации.

dekormyhome.ru

Почему стержневой пол отлично подходит под керамическую плитку

Содержание статьи

Стержневой пол, наряду с другими разновидностями инфракрасных теплых полов, обеспечивает обогрев комнат с помощью волн ИК диапазона. Особенность этого излучения состоит в том, что происходит нагревание не воздушных масс, а предметов интерьера, которые делятся своим теплом с окружающим пространством. Достоинство этого излучения состоит в том, что оно оказывает положительное влияние на нервную систему, ионизирует воздух и устраняет запахи.

Основная же особенность пола теплого стержневого состоит в том, что он отлично подходит для укладки под керамическую плитку, поскольку для него подходит «мокрый» монтаж, т.е. такой пол можно укладывать прямо в массу плиточного клея или стяжки.

Стержневой пол: конструктивные особенности и эксплуатационные достоинства


Стержневые теплые полы образованы совокупностью большого количества стержней, имеющих параллельное подключение. Их соединение обеспечивается очень гибкими проводами. По своему внешнему виду этот пол напоминает знакомую многим веревочную лестницу.

Стержни этой системы обогрева образованы материалом, в состав которого входит карбон, а также медь с серебром. При подаче напряжения карбон начинает интенсивно производить тепловую энергию.

Особенность и одновременно огромное достоинство такого теплого пола состоит в его свойстве саморегуляции – способности изменять объем производимого тепла в зависимости от собственной температуры. Это значит, что в случае местного перегрева пол начинает меньше производить тепла, обеспечивая тем самым понижение температуры. Такое может произойти, например, когда на поверхность пола что-то положили, и он чрезмерно нагрелся вследствие плохой теплоотдачи.

Эта особенность вовсе не является свидетельством того, что стержневой пол может обойтись без терморегулятора. Данное устройство позволяет управлять потребляемой полом мощностью, экономя ваши деньги, а наличие саморегуляции, оберегающее пол от перегревов, продлевает ему срок жизни.

Стержневые полы – не единственные представители инфракрасных систем обогрева. Мы уже писали о полах пленочных, о которых вы сможете почитать тут и тут.

О недостатках стержневых теплых полов


Достоинства, которыми обладает инфракрасный стержневой пол неоспоримы. Однако, собираясь приобрести его и установить в своей квартире, необходимо иметь исчерпывающую информацию и о присущих ему недостатках, основными из которых являются:

  1. Высокая цена. Она существенно выше, чем у полов пленочного типа, о которых мы рассказывали ранее и которые также едва ли можно отнести к дешевым.
  2. Сложность электрического подключения, зачастую являющаяся непреодолимым препятствием для людей неискушенных в данных вопросах.
  3. «Мокрый» монтаж, названный среди достоинств, которое все-таки выливается в недостаток: единожды установленный инфракрасный стержневой теплый пол полностью утрачивает свою мобильность. Более того, в случае неисправности такого пола его ремонт возможен только лишь при условии демонтажа стяжки, в которую он уложен.

Немного о производителях стержневых полов

Данный сегмент изделий представлен в большинстве своем продукцией корейских фирм, наиболее известной из которых является компания Caleo. Ею производятся две основные марки различной мощности:

  • Rail – 130 Вт/м2;
  • Boost – 160 Вт/м2.

Двумя другими достаточно известными производителями стержневых обогревающих матов являются корейские фирмы DYS Tech и HOTmat.

Стержневой пол: порядок укладки

Подготовительные работы начинаются с выбора того места, куда будет установлен терморегулятор. Чаще всего его устанавливают рядом с выключателем освещения. Следующий этап подготовки состоит в составлении плана укладки пола, из которого исключаются места, занятые стационарно установленной мебелью.

Перед началом укладки теплого пола необходимо тщательно подготовить основание. Для этого оно тщательно выравнивается и очищается от возможного мусора. На основание укладывается слой теплоизоляции, важность которого особенно велика в квартирах, расположенных на первом этаже. Следует помнить, что теплопотери можно существенно сократить, если теплоизолятор укладывается с некоторым заходом на поверхность стен и если верхний слой самого теплоизолятора металлизирован.

Укладка матов теплого пола должна производиться без зазоров. Стыки между ними проклеиваются скотчем. Чтобы избежать необходимости разрезания матов, что порой вызывает некоторые затруднения, лучше приобретать рулоны небольшой длины. Данное решение выгодно еще и потому, что это вовсе не отражается на общей стоимости изделия.

После укладки матов производится электрическое подключение стержневого теплого пола. Ввиду достаточно большой сложности данной операции лучше, чтобы ее выполнял настоящий специалист.

Отзывы пользователей о теплых стержневых полах

Следует отметить обилие отрицательных отзывов, публикуемых теми, кто решил отапливать свой дом с помощью стержневого теплого пола. Практически у всех ситуация складывается почти одинаково. После первого года безупречной работы у пола начинаются проблемы, чаще всего состоящие в прогорании стыка между стержнями и питающим проводником. Однако немало и таких пользователей, которые рассказывают о многолетней безупречной работе установленной ими системы обогрева.

Итак, теплый стержневой пол – это достаточно привлекательная система обогрева, эффективно способствующая расслаблению и даже оздоровлению всех проживающих в доме. Кроме того, если верить производителям, нагревательные стержневые маты являются довольно экономичными потребителями электроэнергии. Это все, конечно, хорошо. Но нельзя забывать и об обилии отрицательных выводов. И после этих размышлений напрашивается вопрос, а не лучше ли отдать предпочтение полам пленочным, отрицательные отзывы о которых практически отсутствуют?

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите Ctrl+Enter.

Мне нравится!0Мне не нравится!0

Я вкладываю в написанные мной материалы всю свою душу и все свои знания в надежде, что это будет полезно посетителям нашего сайта. Буду очень признателен всем, кто решит написать свое мнение о моей работе, свои замечания и предложения в форме для комментариев, имеющейся после каждой из опубликованных мной статей.

www.allremont59.ru

Отправить ответ

avatar
  Подписаться
Уведомление о
