Описание

Основные производственные процессы погрузчика могут быть проведены в автоматическом режиме работы. Управление погрузчиком — дистанционное с переносного пульта управления. Погрузчик обслуживает один человек.

В состав электрического оборудования КШП входит:

• 5 приводных двигателей;
• шкаф электроаппаратуры;
• пульт ДУ;
• осветительные приборы.

Электрооборудование предохраняется от коротких замыканий, от обрыва фаз и перегрева.

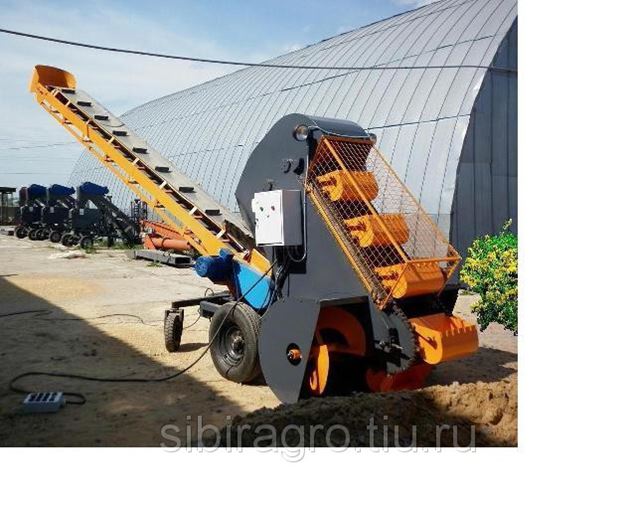

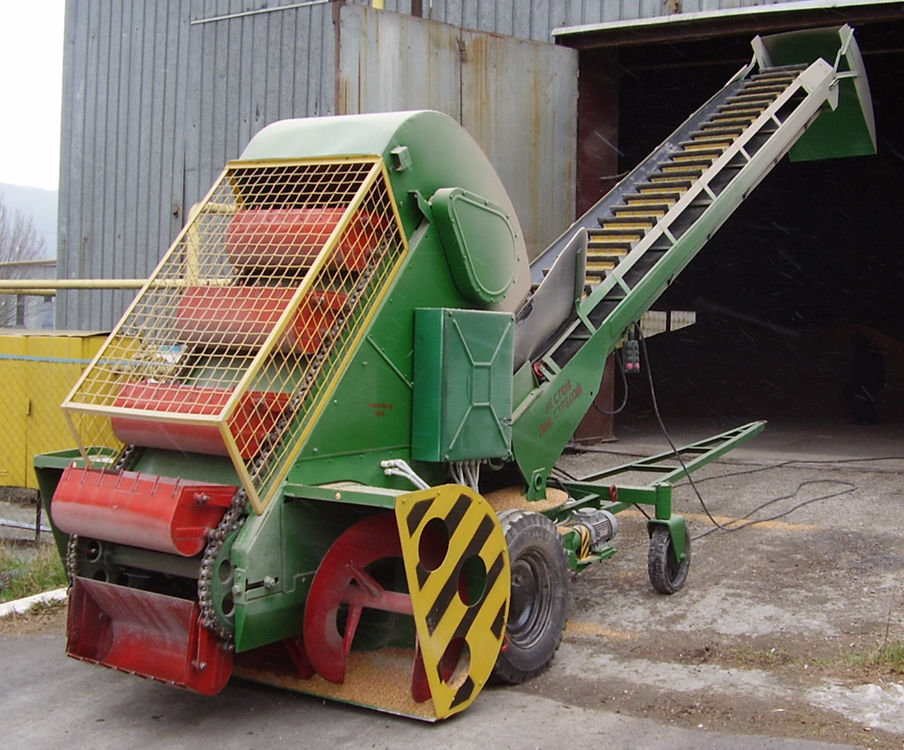

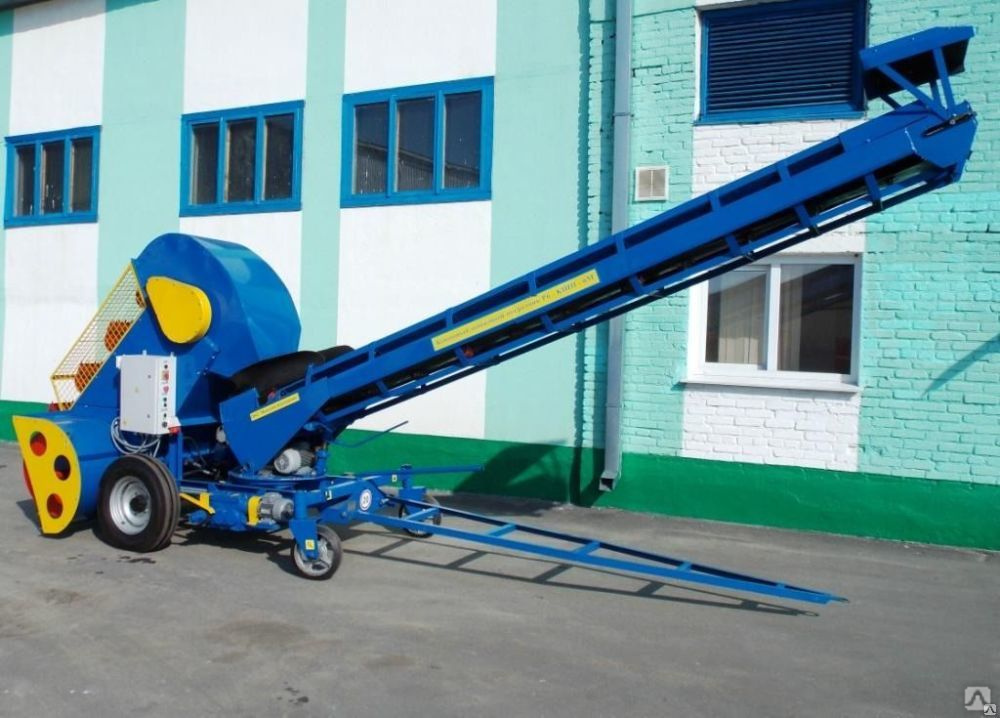

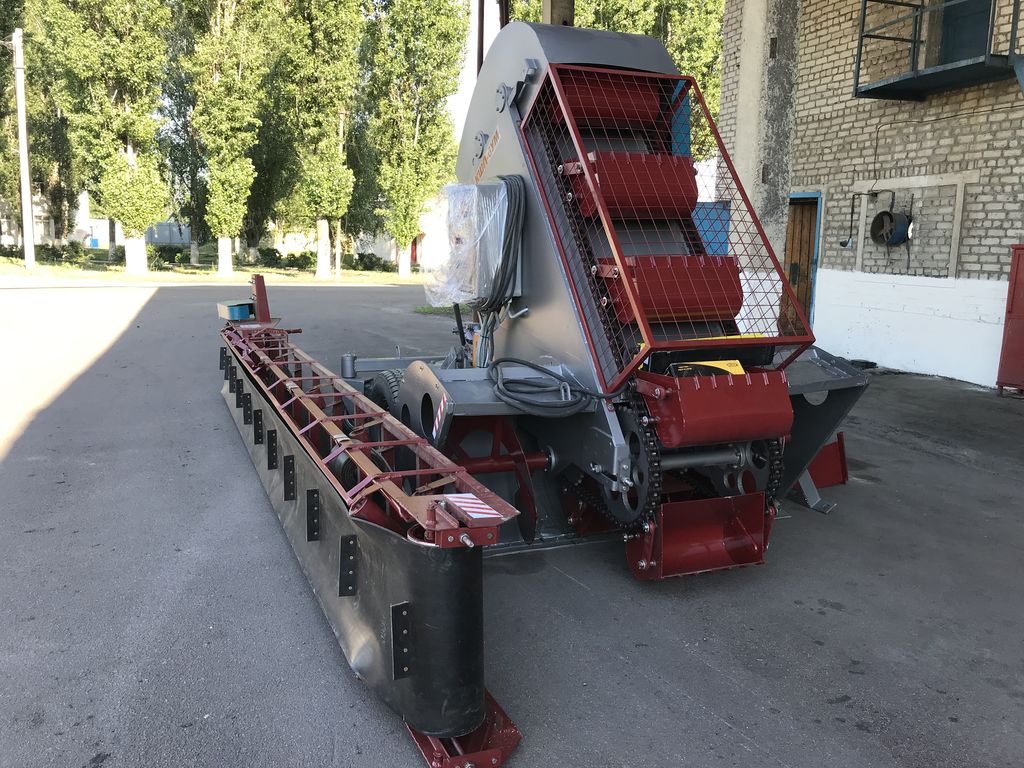

В качестве заборного устройства погрузчика используется элеватор, представляющий собой ковшовую цепь с 10-ю ковшами. Для обеспечения плавного и равномерного движения предусмотрены деревянные планки, поддерживающие рабочую ветвь ковша, по которым она скользит. Высокопрочный корпус электроцилиндров, которые обеспечивают подъем элеватора, рассчитан на длительную и интенсивную работу при любых температурных режимах.

В конструкции стальной рамы элеватора для выгрузки продукции, применены трубы с прямоугольным сечением, которые заменили привычные швеллера. Поэтому данный шнековый погрузчик имеет более надежные и прочные узлы, которые подвергаются деформированию на других аналогичных машинах.

Отгрузку материалов осуществляет ленточный конвейер (поворотный), сварная рама которого крепиться на круге, способном вращаться. Для скольжения транспортерной ленты применяются несущие доски и роликовые механизмы, необходимые также для опоры. Чтобы доставляемый материал лучше сцеплялся с лентой, лицевая сторона оснащается вертикально расположенными скребками. Для регулировки натяжения ленты предусмотрены 2 болта М16. Для ручного изменения наклона транспортера в КШП применяется винтовой домкрат, который является в этой машине механизмом подъема.

Отличие от существующих аналогов:

Исключено полностью гидравлическое оборудование имеющее множество недостатков.

Для подъёма элеватора применены электроцилиндры (актуаторы) типа LA с высокопрочным корпусом предназначенным для интенсивной работы в течении длительного времени при любых отрицательных и положительных температурах.

Существующие 3-х ступенчатые червячно-зубчатые редукторы заменены на соосные итальянские цилиндрические мотор редукторы Bonfiglioli не требующие в течении 8 лет дополнительного обслуживания.

В конструкции рамы выгрузного элеватора применена сталь 09Г2с, трубы прямоугольного сечения вместо швеллеров, что повышает надёжность и прочность отдельных узлов, подвергающихся деформации на существующем аналоге.

За счёт изменения конструкции ковшей повышена производительность КШП до 110 тонн в час.

Высота погрузки в транспортное средство не менее 4-х метров.

Технические характеристики

Технические характеристики

Примечание-подсказка
Таблица технических характеристик

Инструкции

Техническое описание и инструкция по эксплуатации КШП-6УМ

2 Мб

Видео

Погрузчик ковшовый шнековый КШП-6УМ-02

ТЕХНИЧЕСКИЕ ДАННЫЕ

Наименование показателя	Значение
1.2.1. Марка	КШП-6УМ — 02
1.2.2. Тип	самопередвижной
1.2.3. Привод	электрический
1.2.4. Производительность погрузчика, теоретическая, т/ч до: -на зерне с объемной массой 750 кг/м3 -на кукурузе в початках с объемной массой 500 кг/м3	110 65
1.2.5. Ширина захвата, мм не более	2000±50
1. 2.6. Суммарная установленная мощность, кВт, не более	8,65
1.2.7. Источник энергии — сеть трехфазного переменного тока напряжением 380В (+15%; -11%)
1.2.8. Эквивалентный уровень звука, дБ, не более	80
1.2.9. Скорость погрузчика при передвижении самоходом, м/с, не менее	0,1
1.2.10. База, мм	1426…1626±15
1.2.11. Колея, мм	1300±6
1.2.12. Габаритные размеры погрузчика мм -длина -ширина -высота	6000±20 2000±20 3100±20
1.2.13. Масса погрузчика кг, не более	1934±50
ЭЛЕВАТОР
1.2.14. Емкость ковша, литров	26
1. 2.15. Количество ковшей	10
1.2.16. Тяговая цепь	ПРЛ-38,1-10000 ГОСТ 13568-75 (2х138)
1.2.17. Приводной двигатель	Мотор-редуктор ТRС03-12,6-222-В3-124-3-380-50(2Р) St=1,5
1.2.18. Мощность, кВт	3,0
1.2.19. Частота вращения, об/мин	3000
1.2.20. Приводная цепь	ПР-25,4-10000 ГОСТ 13568-75 (57 звеньев)
1.2.21. Время подъема элеватора, с, не более	8
1.2.22. Время опускания элеватора, с	2-3
1.2.23. Высота подъема элеватора, мм	180…200
1.2.24. Подъем элеватора	Актуатор LA36С42±20100В25 (0,24 КВТ) -24в
ТРАНСПОРТЕР
1. 2.25. Лента	Ремень М-500-3-Б-800-0-1,0 В ГОСТ 28831-79 с вертикальными скребками
1.2.26. Количество скребков, шт	21
1.2.27. Приводной двигатель	АИР М112МАУ3
1.2.28. Мощность, кВт	4 кВт.
1.2.29. Частота вращения, об/мин	1000 об/мин
1.2.30. Приводная цепь	ПР-19,05-3000 ГОСТ 13568-75
1.2.31. Наклон транспортера к горизонту	от 13 до 40 градусов
1.2.32. Угол поворота транспортера вокруг вертикальной оси	120 градусов
1.2.33. Время поворота транспортера, с, не более	60
1.2.34. Механизм подъема транспортера	Домкрат плунжерный АЕGТ Т20208
1.2.35. Поворот транспортера	Мотор-редуктор NMRW090-100-6,8-0,25-В3
РАМА
1.2.36. Ведущие колеса	Шина 6,50-16 ГОСТ 4754-80
1.2.37. Колесо в сборе	4.00х8
1.2.38. Приводной двигатель (2шт)	Мотор-редуктор ТRС03-44,18-20,4-В3-248-0,55-280-50(6Р) St=1,2
1.2.39. Приводная цепь	ПР-25,4-10000 ГОСТ 13568-75

Существенные отличия от Р6 КШП-6



1) Исключено полностью гидрооборудование имеющее множество недостатков.

2) Для подъёма элеватора и поворота транспортёра применены электро цилиндры (актуаторы) типа LA c высокопрочным корпусом предназначенным для интенсивной работы в течении длительного времени.

3) Существующие 3-х ступенчатые червячно-зубчатые редукторы заменены на насосные цилиндрические моторы редукторы не требующие в течении 8 лет дополнительного обслуживания.

4) Разработана более совершенная поворотная платформа, эффективная в эксплуатации.

5) В конструкции рамы выгрузного элеватора применена сталь 09Г2с, трубы прямоугольного сечения вместо швеллеров, что повышает надёжность и прочность отдельных узлов, подвергающихся деформации на существующем аналоге.

6) За счет изменения конструкции ковшей повышена производительность машины до 150 тонн в час.

7) Высота погрузки в транспортное средства более 4-х метров.

8) Поворот транспортера производится механизмом, который представляет собой горизонтальный мотор-редуктор с встроенным тормозом.
