13 самых впечатляющих подвесных мостов в мире

Недавнее возведение подвесного моста в Швейцарии, проведенного от пика Glacier-3000 к пику Scex Rouge, явилось еще одним примером того как эти конструкции все чаще разрабатываются не просто для преодоления сложных препятствий, а еще и для получения острых ощущений.

Пристально изучить швейцарское новшество и увидеть другие удивительные сооружения, разбросанные по разным уголкам земли, поможет эта статья.

Прогулка по склонам гор Титлис (Швейцария, Бернский Оберланд)

Первый в мире пешеходный подвесной мост соединил две горные вершины гор Титлис высотой 3000 метров в Швейцарии в местечке Бернер Оберланд. Со смотровой площадки 107-метрового чуда можно полюбоваться видами Монбалана, Меттерхорна, Эйгера, Монка и Юнгфрау.

СкайБридж (Россия, Сочи)

Самый длинный в мире пешеходный мост стал новым аттракционом в городе Сочи. На нем установлены платформы для любителей банджи-джампинга (прыжков с высоты на тросе), гигантские качели и 700-метровая канатная дорога. Здесь можно не только заняться экстремальным спортом, но и насладиться захватывающим видом на Черное море.

Пик дю Миди (Франция, Мон Блан)

Мост соединяет северную и южную вершину Пка дю Миди французских Альп. Дорога к подвесному совершенству включает в себя самый высокий вертикальный подъем в мире на канатной дороге. Посетители смогут увидеть с моста горные массивы трех стран: Франции, Швйцарии и Италии.

Бамбуковый висячий мост (Филиппины, Бохоль)

Его структура является вовсе не такой хрупкой, как это может показаться. На самом деле сделан он из металла, а бамбуком украсили лишь верхний слой тросов, чтобы придать строению историчный вид. На берегу реки, над которой и возвышается строение, есть ларек, где продают шляпы, как у знаменитого Индиана Джонса. Преобразившись в героя, можно почувствовать себя настоящим искателем сокровищ.

Мост в Таман Негара (Малайзия)

Самый длинный (530 метров) и узкий мост Малайзии находится в национальном парке Таман Негара и проходит над верхушками деревьев. Для спокойствия посетителей это тончайшее сооружение проверяют на прочность каждое утро.

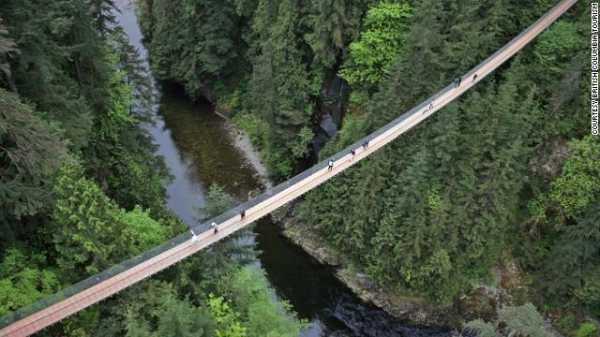

Капилано (Канада, Ванкувер)

Эта чудесная подвесная постройка называется Капилано и тянется на протяжении 137 метров над рекой. Она была сконструирована шотландским инженером по имени Джордж Грант МакКей в 1889 году, но спустя 67 лет ее полностью переделали. Адреналиновый аттракцион очень популярен среди местных жителей и туристов, ежегодно он собирает 700 тысяч гостей.

Висячий мост Гаса (Непал)

Воздушная конструкция активно пользуется спросом не только у людей, но и у домашних животных: ослов, коров и коз. Собственно она и была построена для передвижения крупного рогатого скота, чтобы те не создавали помех, на узких дорогах Непала.

Трифт мост (Швейцария, Гадмен)

Швейцарское пешеходное чудо парит в воздухе над одноименным озером и позволяет туристам увидеть ледник. Длина сооружения 170 метров, а структура берет основы из традиционных непальских канатных мостов.

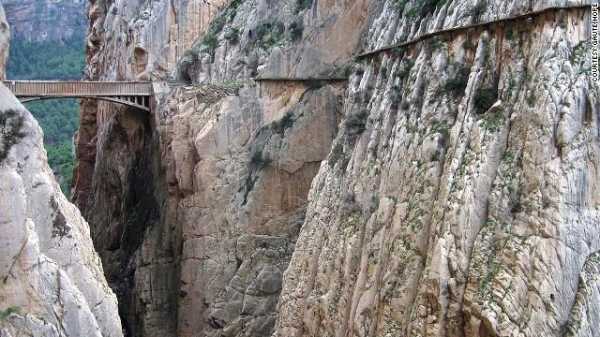

Королевская тропа (Испания)

Эль Каминито дель Рей протянулся над ущельем Эль Чоро. Пожалуй, прогулка по такому «мосту» станет самым экстремальным времяпрепровождением. Дорожка составляет всего лишь метровую ширину и поднимается более чем на 100 метров над рекой. Несмотря на опасность, тропа завоевала сердца многих путешественников, а капитальный ремонт, принес новую волну желающих получить фантастические впечатления.

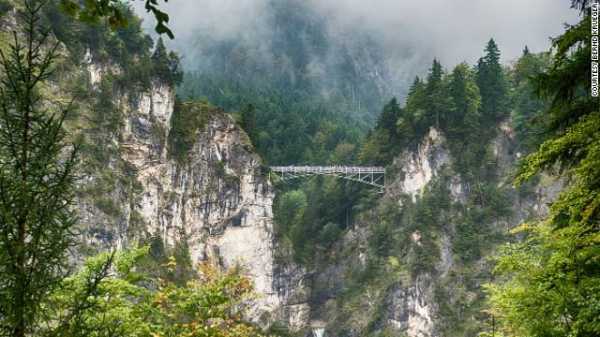

Мост Марии (Германия, Бавария)

Это висячее чудо Мариенбрюке находится всего в нескольких метрах от красивого замка Нойшванштайн в Баварии над ущельем Пеллат. Подвесное сооружение было названо в честь Марии, жены короля Максимилиана II и матери короля Людовика II, который и построил крепость.
Людовик II хотел, чтобы замок и мост лучше сочетались друг с другом и поэтому он взял да и заменил деревянные перила железными.

Каррик-а-Рид (Северная Ирландия, графство Антрим)

Первоначальной целью построения путепровода было помочь рыбакам беспрепятственно пересечь ущелье, чтобы проверить улов в сетях. Но скоро мост стал одной из главных достопримечательностей Северной Ирландии. На нем любят выполнять трюки смельчаки. Например, делать стойку на руках.

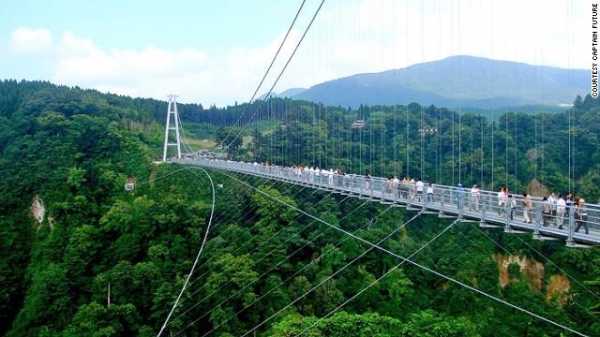

Мост Коконоэ (Япония, Оита)

Это неземное сокровище было возведено в 2006 году. К нему стекаются все туристы, чтобы поближе взглянуть на прекрасный водопад Шиндонотаки.

Хайлайн 179 (Австрия, Ройтте)

Древние руины замка Эренберг и Форт Клаудия в городе Ройтте соединяет 403-метровый мост Хайлайн 179. Официальное открытие позволит ему стать самым длинным в мире пешеходным подвесным сооружением.

http://www.youtube.com/watch?v=IX8Qi0MYk00

Если вы нашли ошибку, пожалуйста, выделите фрагмент текста и нажмите

Ctrl+Enter

Оцените статью


putevodnyj.ru

📌 ПОДВЕСНОЙ МОСТ - это... 🎓 Что такое ПОДВЕСНОЙ МОСТ?


ПОДВЕСНОЙ МОСТ

ПОДВЕСНОЙ МОСТ, мост, настил которого подвешен на одном или нескольких ТРОСАХ, обычно проходящих через приподнятые пилоны (башни) и прочно закрепленных на концах. Тросы состоят из скрученных спиралью проволок, а настилу придают жесткость поперечные балки. Мост, проложенный через устье р. Хамбер в Великобритании, имеет длину пролета 1410 м - это один из самых больших подвесных мостов в мире.

Научно-технический энциклопедический словарь.

  • ПОГОДЫ ПРОГНОЗ
  • ПОДВЗДОШНАЯ КИШКА

Смотреть что такое "ПОДВЕСНОЙ МОСТ" в других словарях:

  • Подвесной мост — Висячий мост  мост, в котором основная несущая конструкция выполнена из гибких элементов (кабелей, канатов, цепей и др.), работающих на растяжение, а проезжая часть подвешена. Висячие мосты часто называют «подвесными», однако в специализированной …   Википедия

  • подвесной мост для кабелей — — [А.С.Гольдберг. Англо русский энергетический словарь. 2006 г.] Тематики энергетика в целом EN cable bridge …   Справочник технического переводчика

  • Подвесной мост в городе Семей — Новый мост Координ …   Википедия

  • Мост Винсента Томаса — Координаты …   Википедия

  • Мост Сен-Луи — Вид на мост Сен Луи и одноимённый остров …   Википедия

  • Мост короля Людовика Святого (фильм — Мост короля Людовика Святого (фильм, 2004) Мост короля Людовика Святого (фильм, 2004) The Bridge of San Luis Rey Жанр драма Режиссёр Мэри МакГакиан Продюсер Майкл Коуэн …   Википедия

  • Мост короля Людовика Святого (фильм, 2004) — Мост короля Людовика Святого The Bridge of San Luis Rey …   Википедия

  • Мост Акинада — (2009). Мост Акинада (яп. 安芸灘大橋, あきなだおおはし, аки нада охаси, «Великий мост моря Аки»)  подве …   Википедия

  • Мост — У этого термина существуют и другие значения, см. Мост (значения) …   Википедия

  • Мост о четырех львах — Львиный мост Вид моста середины XX века Область применения пешеходный Пересекает канал Грибоедова Место расположения Адмиралтейский район Санкт Петербурга Общая длина 27,8 м …   Википедия

dic.academic.ru

ЭСБЕ/Висячие мосты — Викитека

Висячие мосты. — Прототипами современных металлических висячих мостов являются известные уже в глубокой древности индусам, американцам и китайцам веревочные. Через ущелье, горный поток или овраг перекидывалось две или несколько толстых веревок, иногда просто лиан; пространство между ними застилалось или закладывалось досками, и мост был готов. Иногда протягивался еще один свободный канат, чтобы служить поручнем. Существенное отличие наших мостов от только что описанных, не говоря о разнице в совершенстве конструкции, заключается в способе прикрепления к канатам или цепям, проходной или прозжей части (полотна). Она не помещается более непосредственно на канатах, а прикрепляется к ним особыми прутьями, благодаря чему полотно может быть вполне горизонтально или иметь лишь желаемую кривизну, не зависящую от кривизны цепей или канатов. Мостовое полотно обыкновенно помещается под цепью, хотя есть несколько примеров с обратным расположением, причем вытянутые подвесные прутья заменяются сжатыми стойками. Висячие фермы (см. это сл.) могут быть сделаны или из металлических полос, соответственно соединенных шарнирами и образующих цепь, или из полос, а также проволок, обращенных в канат. Отсюда разделение В. мостов на

цепные и канатные. Цепи или канаты поднимаются от точек, где они закреплены на берегах реки или оврага на высокие опорные быки, устроенные обыкновенно в виде башен, и образуют одну или несколько бухт, смотря по числу промежуточных опор.

В висячих мостах материал (железо, сталь) работает сообразно своим лучшим свойствам: подвергается вытягивающим усилиям; центр тяжести сооружения расположен ниже точек привеса, откуда устойчивость фермы; сборка ферм может быть произведена без подмостей или при помощи подмостей легкой конструкции; висячие фермы представляются вполне пригодными для перекрытия больших пролетов, глубоких долин, оврагов или рек, в которых устройство промежуточных опор или было бы невозможно, или обошлось бы крайне дорого. В настоящее время наибольший пролет в цепных мостах — 114 саж. (мост в Питсбурге, черт. 13), а из числа проволочных — 243,5 саж. (Бруклинский — в Нью-Йорке, черт. 14). Но висячие фермы требуют высоких опор, весьма прочного закрепления удерживающих цепей в каменных устоях, достаточно массивных, чтобы сопротивляться опрокидыванию и скольжению. При сильном ветре или даже при энергичном движении по висячим мост

ru.wikisource.org

Подвесной мост - Википедия

Материал из Википедии — свободной энциклопедии

(перенаправлено с «»)
Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 3 мая 2016; проверки требует 21 правка. Текущая версия страницы пока не проверялась опытными участниками и может значительно отличаться от версии, проверенной 3 мая 2016; проверки требует 21 правка.

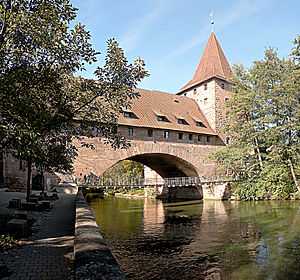

Первый в Германии железный висячий мост. Нюрнберг.

Вися́чий мост — мост, в котором основная несущая конструкция выполнена из гибких элементов (кабелей, канатов, цепей и других), работающих на растяжение, а проезжая часть подвешена. Висячие мосты часто называют «подвесными», однако в специализированной литературе по архитектуре и строительству термин «подвесной мост» не используется.

Висячие мосты находят наиболее удачное применение в случае большой длины моста, невозможности или опасности установки промежуточных опор (например, в судоходных местах). Мосты такого типа выглядят очень гармонично, одним из наиболее известных примеров является мост Золотые Ворота, расположенный на входе в бухту Сан-Франциско.

Основные несущие тросы (или цепи) подвешивают между установленными по берегам пилонами. К этим тросам крепят вертикальные тросы или балки, на которых подвешивается дорожное полотно основного пролёта моста. Основные тросы продолжаются за пилонами и закрепляются на уровне земли. Продолжение тросов может использоваться для поддержки двух дополнительных пролётов.

Под действием сосредоточенной нагрузки несущая конструкция может изменять свою форму, что уменьшает жёсткость моста. Для избежания прогибов в современных висячих мостах дорожное полотно усиливают продольными балками или фермами, распределяющими нагрузку.

Используются также конструкции, в которых дорожное полотно поддерживается системой прямолинейных канатов, закреплённых непосредственно на пилонах. Такие мосты называются вантовыми.

Достоинства висячих мостов[ | ]

  • Основной пролёт можно сделать очень длинным при минимальном количестве материала. Поэтому использование такой конструкции очень эффективно при строительстве мостов через широкие ущелья и водные преграды. В современных висячих мостах широко применяют проволочные тросы и канаты из высокопрочной стали с пределом прочности около 2—2,5 ГПа (200—250 кгс/мм²), что существенно снижает собственный вес моста.
  • Висячие мосты могут быть построены высоко над водой, что обеспечивает прохождение под ними даже высоких судов.
  • Отсутствует необходимость ставить промежуточные опоры, что даёт большие преимущества, например, в случае горных разломов или рек с сильным течением.
  • Будучи относительно податливыми, висячие мосты могут, без ущерба для целостности конструкции, изгибаться под действием сильного ветра или сейсмических нагрузок, тогда как более жёсткие мосты нужно строить более крепкими и тяжёлыми.

Недостатки висячих мостов[ | ]

  • Висячий мост, в принципе, представляет собой крыло[источник не указан 2477 дней]. И это требует при его конструировании и привязке к месту установки обязательного расчёта его аэродинамических свойств. Из-за недостаточной жёсткости моста может потребоваться перекрытие движения при штормовых погодных условиях (смотрите историю Такомского моста).
  • Под действием сильного ветра опоры подвергаются действию большого крутящего момента, поэтому для них требуется хороший фундамент, особенно при слабых грунтах.
  • Полотно моста сильно прогибается, если на одном участке сосредоточена нагрузка существенно больше, чем на других. Из-за этого висячие мосты реже используются в качестве железнодорожных, чем другие типы. Тем не менее, есть много примеров совмещения автомобильного и железнодорожного движения (как правило, в разных ярусах) на висячем мосту: Манхэттенский мост в Нью-Йорке, Мост 25 апреля в Лиссабоне и мн. др.

Структура конструкции[ | ]

Основные напряжения в висячем мосте — это напряжения растяжения в основных тросах и напряжения сжатия в опорах, напряжения в самом пролёте малы. Почти все силы в опорах направлены вертикально вниз и стабилизируются за счёт тросов, поэтому опоры могут быть очень тонкими. Сравнительно простое распределение нагрузок по разным элементам конструкции упрощает расчёт висячих мостов.

encyclopaedia.bid

Висячий мост — Википедия

Первый в Германии железный висячий мост. Нюрнберг.

Вися́чий мост — мост, в котором основная несущая конструкция выполнена из гибких элементов (кабелей, канатов, цепей и других), работающих на растяжение, а проезжая часть подвешена. Висячие мосты часто называют «подвесными», однако в специализированной литературе по архитектуре и строительству термин «подвесной мост» не используется.

Висячие мосты находят наиболее удачное применение в случае большой длины моста, невозможности или опасности установки промежуточных опор (например, в судоходных местах). Мосты такого типа выглядят очень гармонично, одним из наиболее известных примеров является мост Золотые Ворота, расположенный на входе в бухту Сан-Франциско.

Основные несущие тросы (или цепи) подвешивают между установленными по берегам пилонами. К этим тросам крепят вертикальные тросы или балки, на которых подвешивается дорожное полотно основного пролёта моста. Основные тросы продолжаются за пилонами и закрепляются на уровне земли. Продолжение тросов может использоваться для поддержки двух дополнительных пролётов.

Под действием сосредоточенной нагрузки несущая конструкция может изменять свою форму, что уменьшает жёсткость моста. Для избежания прогибов в современных висячих мостах дорожное полотно усиливают продольными балками или фермами, распределяющими нагрузку.

Используются также конструкции, в которых дорожное полотно поддерживается системой прямолинейных канатов, закреплённых непосредственно на пилонах. Такие мосты называются вантовыми.

Достоинства висячих мостов

  • Основной пролёт можно сделать очень длинным при минимальном количестве материала. Поэтому использование такой конструкции очень эффективно при строительстве мостов через широкие ущелья и водные преграды. В современных висячих мостах широко применяют проволочные тросы и канаты из высокопрочной стали с пределом прочности около 2—2,5 ГПа (200—250 кгс/мм²), что существенно снижает собственный вес моста.
  • Висячие мосты могут быть построены высоко над водой, что обеспечивает прохождение под ними даже высоких судов.
  • Отсутствует необходимость ставить промежуточные опоры, что даёт большие преимущества, например, в случае горных разломов или рек с сильным течением.
  • Будучи относительно податливыми, висячие мосты могут, без ущерба для целостности конструкции, изгибаться под действием сильного ветра или сейсмических нагрузок, тогда как более жёсткие мосты нужно строить более крепкими и тяжёлыми.

Видео по теме

Недостатки висячих мостов

  • Висячий мост, в принципе, представляет собой крыло[источник не указан 2375 дней]. И это требует при его конструировании и привязке к месту установки обязательного расчёта его аэродинамических свойств. Из-за недостаточной жёсткости моста может потребоваться перекрытие движения при штормовых погодных условиях (смотрите историю Такомского моста).
  • Под действием сильного ветра опоры подвергаются действию большого крутящего момента, поэтому для них требуется хороший фундамент, особенно при слабых грунтах.
  • Полотно моста сильно прогибается, если на одном участке сосредоточена нагрузка существенно больше, чем на других. Из-за этого висячие мосты реже используются в качестве железнодорожных, чем другие типы. Тем не менее, есть много примеров совмещения автомобильного и железнодорожного движения (как правило, в разных ярусах) на висячем мосту: Манхэттенский мост в Нью-Йорке, Мост 25 апреля в Лиссабоне и мн. др.

Структура конструкции

Основные напряжения в висячем мосте — это напряжения растяжения в основных тросах и напряжения сжатия в опорах, напряжения в самом пролёте малы. Почти все силы в опорах направлены вертикально вниз и стабилизируются за счёт тросов, поэтому опоры могут быть очень тонкими. Сравнительно простое распределение нагрузок по разным элементам конструкции упрощает расчёт висячих мостов.

Под действием собственного веса и веса мостового пролёта тросы провисают и образуют дугу, близкую к параболе. Ненагруженный трос, подвешенный между двумя опорами, принимает форму т. н. «цепной линии», которая близка к параболе в почти горизонтальном участке. Если весом тросов можно пренебречь, а вес пролёта равномерно распределён по длине моста, тросы принимают форму параболы. Если вес троса сравним с весом дорожного полотна, то его форма будет промежуточной между цепной линией и параболой.

Исторический очерк

Идея применения гибких растянутых элементов растительного происхождения (лианы, бамбук) для перекрытия рек и ущелий возникла, очевидно, на заре человеческого общества. Имеются в достаточной мере достоверные исторические данные о постройке таких мостов в Древнем Египте, Юго-Восточной Азии, Центральной и Южной Америке.

О висячих мостах инков неоднократно сообщает в своих книгах Сьеса де Леон (1553):

«На каждом берегу реки установлено по два крупных могучих камня, добытые целиком с очень глубокими и крепкими основаниями, для наведения моста, сделанного из сплетенных в канат ветвей, наподобие веревок с помощью которых через колесо на водокачках добывают воду. И они настолько крепкие, что по ним могут пройти спущенные с поводов лошади, как если бы они шли по мосту Алькантары или Кордовы. Когда я переходил через него, он был в длину 166 футов.»[1]

Путь Сьесы пролегал по дороге Инков (длиной 3000 км от Куско до Кито), где он встретил почти нетронутыми, и как будто вытянутыми в одну линию, архитектурные монументы и висячие мосты, техника натягивания которых опережала современную тогда инженерную мысль на несколько веков.[2]

Переход от примитивных конструкций висячих мостов к современным системам относится к XVII—XVIII вв. и связан с именами испанца Веррантиуса, француза Пойе и англичанина Джеймса Финли. Последний получил на свою висячую систему патент в 1801 году.[3].

Первые висячие мосты, оказавшиеся способными соответствовать современным требованиям, были построены в Северной Америке в конце XVIII столетия. Первый висячий мост был построен Джеймсом Финли в Пенсильвании в 1796 г. В начале XIX века в этом штате существовало уже довольно много таких мостов. Самым крупным из них был мост через реку Скулкил (Schuylkill) близ Филадельфии. Британские инженеры последовали примеру американцев, в результате чего на протяжении первой четверти XIX века было построено много таких мостов и в Англии. Крупнейший из них — мост через Менай, соединяющий берег Уэльса с островом Англси, со средним пролётом 165 м был спроектирован и построен Томасом Тельфордом. Строительство велось с 1822 по 1826 гг.

В XX веке было построено большое количество висячих мостов, основные достижения технологии их строительства таковы:

  • В 1929 г. в Детройте построен висячий мост Амбассадор длиной 564 м, вышедший на первое место среди всех систем мостов по длине пролёта, превзойдя Квебекский мост с пролётом 548 м (металлическая консольно-подвесная ферма).
  • В 1931 г. построен мост Джорджа Вашингтона через Гудзон длиной 1067 м, — первый мост, превзошедший километровый пролёт, окончательно закрепивший превосходство висячих систем.
  • В 1937 г. в Сан-Франциско построен мост Золотые Ворота, длина 1280 м, предмет национальной гордости американцев (на праздновании 50-летия моста в 1987 г. собралось 150 000 человек), получил много призов за красоту, особый эффект от оранжевого троса на фоне голубого океана.
  • В 1965 г. в Нью-Йорке построен «Мост Верразано», длина 1298 м, — последний американский мировой рекорд, остающийся до сих пор рекордом Америки.
  • В 1997 г. в Японии, между островами Сикоку и Хонсю построен мост Акаси-Кайкё, который дважды вошёл в книгу рекордов Гиннесса: как самый длинный подвесной мост — длина одного его пролёта составляет 1991 м — и как самый высокий мост, так как его пилоны поднимаются на 297 м, что выше девяностоэтажного дома. Общая же протяжённость этого уникального трехпролетного сооружения составляет 3910 м. Несмотря на огромные размеры моста, его конструкция достаточно прочна, чтобы выдержать порывы ветра до 80 м в секунду и землетрясения до 8 баллов по шкале Рихтера, которые нередки на Дальнем Востоке.

Висячие мосты в России

Строительство первых висячих мостов в России началось в 1820-х гг. Первый цепной мост был построен в Петербурге в парке Екатерингоф в 1823 году по проекту П. П. Базена. Это был небольшой пешеходный мост, с пролётом 15,25 м[4]. В Петербурге строительство цепных мостов продолжалось всего несколько лет (1823 — 1826 гг.). Подобная конструктивная схема была использована Треттером при строительстве небольших мостов через Мойку, Канал Грибоедова и Фонтанку: Египетского, Пантелеймоновский, Почтамтского, Банковского и Львиного[3].

Цепные мосты строились не только в Петербурге — в подмосковной усадьбе Кузьминки архитектором Д. И. Жилярди в 1825 году был построен цепной мост, аналогичный по конструкции пилонов Почтамтскому мосту. Инженер П. Я. Девитте в 1825 году построил в Москве через Яузу пешеходный мост с несущими кабелями из проволок[5].

В 1853 г. был построен мостовой переход через р. Великую в городе Остров — единственные цепные транспортные мосты середины XIX века, сохранившиеся на территории России[6].

В 1934—1936 гг. был построен Ининский мост через р. Катунь — первый двухцепной висячий мост в СССР[7].

Одним из наиболее известных российских висячих мостов является Крымский мост через Москва-реку (1938 г., архитектор А. В. Власов, инженер Б. П. Константинов).

В России висячие мосты не получили такого большого развития, как в США, Англии, Франции, Японии и других странах. Во-первых, они появились в России значительно позже (1823 год). Отставание в этой области объясняется многими причинами, одна из которых заключается в отсутствии сравнительно больших водных преград, которые требовали бы строительства столь больших пролетов[8]. Кроме того, поскольку большая часть территории России находится в зонах с зимним ледоставом на реках и промерзанием почвы, сооружение промежуточных опор в зимнее время не представляет большой сложности, в отличие от стран с теплым климатом, где для установки промежуточных опор в донном грунте водоемов требуется искусственное замораживание.

Самые длинные висячие мосты

Длина моста считается по длине основного пролёта (свыше 1000 метров).

  1. Мост Акаси-Кайкё, Япония. 1991 м, построен в 1998.
  2. Мост Сихоумэнь, Китай. 1650 м, построен в 2009.
  3. Мост Большой Бельт, Дания. 1624 м, построен в 1998.
  4. Мост Ли Сунсин, Республика Корея. 1545 м, построен в 2012.
  5. Мост Жуньян, Китай 1490 м, построен в 2005
  6. Мост Хамбер, Англия. 1410 м, построен в 1981 (был самым большим с 1981 до 1998).
  7. Мост Султана Селима Грозного, Турция. 1408 м, построен в 2016 (считается самым широким висячим мостом в мире).
  8. Мост Цзянъинь, Китай, р. Янцзы. 1385 м, построен в 1997.
  9. Мост Цзин Ма, Гонконг. 1377 м, построен в 1997 (с железнодорожными путями и метро).
  10. Мост Верразано, США. 1298 м, построен в 1964 (был самым большим с 1964 до 1981).
  11. Золотые Ворота, США. 1280 м, построен в 1937 (был самым большим с 1937 до 1964).
  12. Мост Хёгакустенбрун, Швеция. 1210 м, построен в 1997.
  13. Мост Макинак, США. 1158 м, построен в 1958.
  14. Мост Минами Бисан-Сето, Япония. 1118 м, построен в 1988.
  15. Мост Султана Мехмеда Фатиха, Турция. 1090 м, построен в 1988.
  16. Босфорский мост, Турция. 1074 м, построен в 1973.
  17. Мост Джорджа Вашингтона, США. 1067 м, построен в 1931 (был самым большим с 1931 до 1937).
  18. Мост Курусима-3, Япония. 1030 м, построен в 1999.
  19. Мост Курусима-2, Япония. 1020 м, построен в 1999.
  20. Мост имени 25 апреля, Португалия. 1013 м, построен в 1966.

Мост через Мессинский пролив с центральным пролётом 3300 м соединит Италию и Сицилию, но его строительство ещё не началось. Также планируется создание мостов через Гибралтарский пролив и через Суданский пролив, где длины пролётов будут достигать нескольких километров. Мост через Бухту Измит (Мраморное море, Турция) с длиной основного пролёта 1668 м может стать вторым по длине в мире, но по состоянию на июнь 2009 года его строительство находится на стадии разработки проекта.[9]

Другие висячие мосты

Семипалатинский подвесной мост через реку Иртыш

См. также

Примечания

  1. ↑ Сьеса де Леон, Педро. Хроника Перу. Часть Первая. — Киев, 2008 (пер. А. Скромницкий). Архивировано 9 июля 2012 года.
  2. ↑ :: Bienvenidos al web de Rodolfo Pérez Pimentel — Escritor Ecuatoriano
  3. 1 2 Dr.-Ing.Sergej G.Fedorov. St-Petersburg- Leningrad. (2.Auflage) Universitet Karlsruhe (TH) Institut für Baugeschichte- Prof.Dr.-Ing.Wulf Schimmer- Karlsruhe 2000
  4. ↑ М. С. Бунин. «Мосты Ленинграда. Очерки истории и архитектуры мостов Петербурга — Петрограда — Ленинграда». Л., Стройиздат, 1986, стр.76
  5. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 12
  6. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 36
  7. А. В. Абакаева. Роль Чуйского тракта в развитии сёл Горного Алтая. // Вестник молодых ученых. — 2010 г. — № 1.
  8. ↑ Смирнов В. А. «Висячие мосты больших пролетов». М., Высшая школа, 1970, стр.10
  9. ↑ Izmit bridge ссылка проверена 3 июня 2009

wiki2.red

Подвесной мост Википедия

Первый в Германии железный висячий мост. Нюрнберг.

Вися́чий мост — мост, в котором основная несущая конструкция выполнена из гибких элементов (кабелей, канатов, цепей и других), работающих на растяжение, а проезжая часть подвешена. Висячие мосты часто называют «подвесными», однако в специализированной литературе по архитектуре и строительству термин «подвесной мост» не используется.

Висячие мосты находят наиболее удачное применение в случае большой длины моста, невозможности или опасности установки промежуточных опор (например, в судоходных местах). Мосты такого типа выглядят очень гармонично, одним из наиболее известных примеров является мост Золотые Ворота, расположенный на входе в бухту Сан-Франциско.

Основные несущие тросы (или цепи) подвешивают между установленными по берегам пилонами. К этим тросам крепят вертикальные тросы или балки, на которых подвешивается дорожное полотно основного пролёта моста. Основные тросы продолжаются за пилонами и закрепляются на уровне земли. Продолжение тросов может использоваться для поддержки двух дополнительных пролётов.

Под действием сосредоточенной нагрузки несущая конструкция может изменять свою форму, что уменьшает жёсткость моста. Для избежания прогибов в современных висячих мостах дорожное полотно усиливают продольными балками или фермами, распределяющими нагрузку.

Используются также конструкции, в которых дорожное полотно поддерживается системой прямолинейных канатов, закреплённых непосредственно на пилонах. Такие мосты называются вантовыми.

Достоинства висячих мостов

  • Основной пролёт можно сделать очень длинным при минимальном количестве материала. Поэтому использование такой конструкции очень эффективно при строительстве мостов через широкие ущелья и водные преграды. В современных висячих мостах широко применяют проволочные тросы и канаты из высокопрочной стали с пределом прочности около 2—2,5 ГПа (200—250 кгс/мм²), что существенно снижает собственный вес моста.
  • Висячие мосты могут быть построены высоко над водой, что обеспечивает прохождение под ними даже высоких судов.
  • Отсутствует необходимость ставить промежуточные опоры, что даёт большие преимущества, например, в случае горных разломов или рек с сильным течением.
  • Будучи относительно податливыми, висячие мосты могут, без ущерба для целостности конструкции, изгибаться под действием сильного ветра или сейсмических нагрузок, тогда как более жёсткие мосты нужно строить более крепкими и тяжёлыми.

Недостатки висячих мостов

  • Висячий мост, в принципе, представляет собой крыло[источник не указан 2650 дней]. И это требует при его конструировании и привязке к месту установки обязательного расчёта его аэродинамических свойств. Из-за недостаточной жёсткости моста может потребоваться перекрытие движения при штормовых погодных условиях (смотрите историю Такомского моста).
  • Под действием сильного ветра опоры подвергаются действию большого крутящего момента, поэтому для них требуется хороший фундамент, особенно при слабых грунтах.
  • Полотно моста сильно прогибается, если на одном участке сосредоточена нагрузка существенно больше, чем на других. Из-за этого висячие мосты реже используются в качестве железнодорожных, чем другие типы. Тем не менее, есть много примеров совмещения автомобильного и железнодорожного движения (как правило, в разных ярусах) на висячем мосту: Манхэттенский мост в Нью-Йорке, Мост 25 апреля в Лиссабоне и мн. др.

Структура конструкции

Основные напряжения в висячем мосте — это напряжения растяжения в основных тросах и напряжения сжатия в опорах, напряжения в самом пролёте малы. Почти все силы в опорах направлены вертикально вниз и стабилизируются за счёт тросов, поэтому опоры могут быть очень тонкими. Сравнительно простое распределение нагрузок по разным элементам конструкции упрощает расчёт висячих мостов.

Под действием собственного веса и веса мостового пролёта тросы провисают и образуют дугу, близкую к параболе. Ненагруженный трос, подвешенный между двумя опорами, принимает форму т. н. «цепной линии», которая близка к параболе в почти горизонтальном участке. Если весом тросов можно пренебречь, а вес пролёта равномерно распределён по длине моста, тросы принимают форму параболы. Если вес троса сравним с весом дорожного полотна, то его форма будет промежуточной между цепной линией и параболой.

Исторический очерк

Идея применения гибких растянутых элементов растительного происхождения (лианы, бамбук) для перекрытия рек и ущелий возникла, очевидно, на заре человеческого общества. Имеются в достаточной мере достоверные исторические данные о постройке таких мостов в Древнем Египте, Юго-Восточной Азии, Японии, Центральной и Южной Америке.

О висячих мостах инков неоднократно сообщает в своих книгах Сьеса де Леон (1553):

«На каждом берегу реки установлено по два крупных могучих камня, добытые целиком с очень глубокими и крепкими основаниями, для наведения моста, сделанного из сплетенных в канат ветвей, наподобие веревок с помощью которых через колесо на водокачках добывают воду. И они настолько крепкие, что по ним могут пройти спущенные с поводов лошади, как если бы они шли по мосту Алькантары или Кордовы. Когда я переходил через него, он был в длину 166 футов.»[1]

Путь Сьесы пролегал по дороге Инков (длиной 3000 км от Куско до Кито), где он встретил почти нетронутыми, и как будто вытянутыми в одну линию, архитектурные монументы и висячие мосты, техника натягивания которых опережала современную тогда инженерную мысль на несколько веков.[2]

Переход от примитивных конструкций висячих мостов к современным системам относится к XVII—XVIII вв. и связан с именами испанца Веррантиуса, француза Пойе и англичанина Джеймса Финли. Последний получил на свою висячую систему патент в 1801 году.[3].

Первые висячие мосты, оказавшиеся способными соответствовать современным требованиям, были построены в Северной Америке в конце XVIII столетия. Первый висячий мост был построен Джеймсом Финли в Пенсильвании в 1796 г. В начале XIX века в этом штате существовало уже довольно много таких мостов. Самым крупным из них был мост через реку Скулкил (Schuylkill) близ Филадельфии. Британские инженеры последовали примеру американцев, в результате чего на протяжении первой четверти XIX века было построено много таких мостов и в Англии. Крупнейший из них — мост через Менай, соединяющий берег Уэльса с островом Англси, со средним пролётом 165 м был спроектирован и построен Томасом Тельфордом. Строительство велось с 1822 по 1826 гг.

В XX веке было построено большое количество висячих мостов, основные достижения технологии их строительства таковы:

  • В 1929 г. в Детройте построен висячий мост Амбассадор длиной 564 м, вышедший на первое место среди всех систем мостов по длине пролёта, превзойдя Квебекский мост с пролётом 548 м (металлическая консольно-подвесная ферма).
  • В 1931 г. построен мост Джорджа Вашингтона через Гудзон длиной 1067 м, — первый мост, превзошедший километровый пролёт, окончательно закрепивший превосходство висячих систем.
  • В 1937 г. в Сан-Франциско построен мост Золотые Ворота, длина 1280 м, предмет национальной гордости американцев (на праздновании 50-летия моста в 1987 г. собралось 150 000 человек), получил много призов за красоту, особый эффект от оранжевого троса на фоне голубого океана.
  • В 1965 г. в Нью-Йорке построен «Мост Верразано», длина 1298 м, — последний американский мировой рекорд, остающийся до сих пор рекордом Америки.
  • В 1997 г. в Японии, между островами Сикоку и Хонсю построен мост Акаси-Кайкё, который дважды вошёл в книгу рекордов Гиннесса: как самый длинный подвесной мост — длина одного его пролёта составляет 1991 м — и как самый высокий мост, так как его пилоны поднимаются на 297 м, что выше девяностоэтажного дома. Общая же протяжённость этого уникального трехпролетного сооружения составляет 3910 м. Несмотря на огромные размеры моста, его конструкция достаточно прочна, чтобы выдержать порывы ветра до 80 м в секунду и землетрясения до 8 баллов по шкале Рихтера, которые нередки на Дальнем Востоке.

Висячие мосты в России

Строительство первых висячих мостов в России началось в 1820-х гг. Первый цепной мост был построен в Петербурге в парке Екатерингоф в 1823 году по проекту П. П. Базена. Это был небольшой пешеходный мост, с пролётом 15,25 м[4]. В Петербурге строительство цепных мостов продолжалось всего несколько лет (1823 — 1826 гг.). Подобная конструктивная схема была использована Треттером при строительстве небольших мостов через Мойку, Канал Грибоедова и Фонтанку: Египетского, Пантелеймоновский, Почтамтского, Банковского и Львиного[3].

Цепные мосты строились не только в Петербурге — в подмосковной усадьбе Кузьминки архитектором Д. И. Жилярди в 1825 году был построен цепной мост, аналогичный по конструкции пилонов Почтамтскому мосту. Инженер П. Я. Девитте в 1825 году построил в Москве через Яузу пешеходный мост с несущими кабелями из проволок[5].

В 1853 г. был построен мостовой переход через р. Великую в городе Остров — единственные цепные транспортные мосты середины XIX века, сохранившиеся на территории России[6].

В 1934—1936 гг. был построен Ининский мост через р. Катунь — первый двухцепной висячий мост в СССР[7].

Одним из наиболее известных российских висячих мостов является Крымский мост через Москва-реку (1938 г., архитектор А. В. Власов, инженер Б. П. Константинов).

В России висячие мосты не получили такого большого развития, как в США, Англии, Франции, Японии и других странах. Во-первых, они появились в России значительно позже (1823 год). Отставание в этой области объясняется многими причинами, одна из которых заключается в отсутствии сравнительно больших водных преград, которые требовали бы строительства столь больших пролетов[8]. Кроме того, поскольку большая часть территории России находится в зонах с зимним ледоставом на реках и промерзанием почвы, сооружение промежуточных опор в зимнее время не представляет большой сложности, в отличие от стран с теплым климатом, где для установки промежуточных опор в донном грунте водоемов требуется искусственное замораживание.

Самые длинные висячие мосты

Длина моста считается по длине основного пролёта (свыше 1000 метров).

  1. Мост Акаси-Кайкё, Япония. 1991 м, построен в 1998.
  2. Мост Сихоумэнь, Китай. 1650 м, построен в 2009.
  3. Мост Большой Бельт, Дания. 1624 м, построен в 1998.
  4. Мост Ли Сунсин, Республика Корея. 1545 м, построен в 2012.
  5. Мост Жуньян, Китай 1490 м, построен в 2005
  6. Мост Хамбер, Англия. 1410 м, построен в 1981 (был самым большим с 1981 до 1998).
  7. Мост Султана Селима Грозного, Турция. 1408 м, построен в 2016 (считается самым широким висячим мостом в мире).
  8. Мост Цзянъинь, Китай, р. Янцзы. 1385 м, построен в 1997.
  9. Мост Цзин Ма, Гонконг. 1377 м, построен в 1997 (с железнодорожными путями и метро).
  10. Мост Верразано, США. 1298 м, построен в 1964 (был самым большим с 1964 до 1981).
  11. Золотые Ворота, США. 1280 м, построен в 1937 (был самым большим с 1937 до 1964).
  12. Мост Хёгакустенбрун, Швеция. 1210 м, построен в 1997.
  13. Мост Макинак, США. 1158 м, построен в 1958.
  14. Мост Минами Бисан-Сето, Япония. 1118 м, построен в 1988.
  15. Мост Султана Мехмеда Фатиха, Турция. 1090 м, построен в 1988.
  16. Босфорский мост, Турция. 1074 м, построен в 1973.
  17. Мост Джорджа Вашингтона, США. 1067 м, построен в 1931 (был самым большим с 1931 до 1937).
  18. Мост Курусима-3, Япония. 1030 м, построен в 1999.
  19. Мост Курусима-2, Япония. 1020 м, построен в 1999.
  20. Мост имени 25 апреля, Португалия. 1013 м, построен в 1966.

Мост через Мессинский пролив с центральным пролётом 3300 м соединит Италию и Сицилию, но его строительство ещё не началось. Также планируется создание мостов через Гибралтарский пролив и через Суданский пролив, где длины пролётов будут достигать нескольких километров. Мост через Бухту Измит (Мраморное море, Турция) с длиной основного пролёта 1668 м может стать вторым по длине в мире, но по состоянию на июнь 2009 года его строительство находится на стадии разработки проекта.[9]

Другие висячие мосты

Семипалатинский подвесной мост через реку Иртыш

См. также

Примечания

  1. ↑ Сьеса де Леон, Педро. Хроника Перу. Часть Первая. — Киев, 2008 (пер. А. Скромницкий) (неопр.). Архивировано 9 июля 2012 года.
  2. ↑ :: Bienvenidos al web de Rodolfo Pérez Pimentel — Escritor Ecuatoriano
  3. 1 2 Dr.-Ing.Sergej G.Fedorov. St-Petersburg- Leningrad. (2.Auflage) Universitet Karlsruhe (TH) Institut für Baugeschichte- Prof.Dr.-Ing.Wulf Schimmer- Karlsruhe 2000
  4. ↑ М. С. Бунин. «Мосты Ленинграда. Очерки истории и архитектуры мостов Петербурга — Петрограда — Ленинграда». Л., Стройиздат, 1986, стр.76
  5. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 12
  6. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 36
  7. А. В. Абакаева. Роль Чуйского тракта в развитии сёл Горного Алтая. // Вестник молодых ученых. — 2010 г. — № 1.
  8. ↑ Смирнов В. А. «Висячие мосты больших пролетов». М., Высшая школа, 1970, стр.10
  9. ↑ Izmit bridge ссылка проверена 3 июня 2009

Ссылки

wikiredia.ru

Висячий мост — Википедия. Что такое Висячий мост

Первый в Германии железный висячий мост. Нюрнберг.

Вися́чий мост — мост, в котором основная несущая конструкция выполнена из гибких элементов (кабелей, канатов, цепей и других), работающих на растяжение, а проезжая часть подвешена. Висячие мосты часто называют «подвесными», однако в специализированной литературе по архитектуре и строительству термин «подвесной мост» не используется.

Висячие мосты находят наиболее удачное применение в случае большой длины моста, невозможности или опасности установки промежуточных опор (например, в судоходных местах). Мосты такого типа выглядят очень гармонично, одним из наиболее известных примеров является мост Золотые Ворота, расположенный на входе в бухту Сан-Франциско.

Основные несущие тросы (или цепи) подвешивают между установленными по берегам пилонами. К этим тросам крепят вертикальные тросы или балки, на которых подвешивается дорожное полотно основного пролёта моста. Основные тросы продолжаются за пилонами и закрепляются на уровне земли. Продолжение тросов может использоваться для поддержки двух дополнительных пролётов.

Под действием сосредоточенной нагрузки несущая конструкция может изменять свою форму, что уменьшает жёсткость моста. Для избежания прогибов в современных висячих мостах дорожное полотно усиливают продольными балками или фермами, распределяющими нагрузку.

Используются также конструкции, в которых дорожное полотно поддерживается системой прямолинейных канатов, закреплённых непосредственно на пилонах. Такие мосты называются вантовыми.

Достоинства висячих мостов

  • Основной пролёт можно сделать очень длинным при минимальном количестве материала. Поэтому использование такой конструкции очень эффективно при строительстве мостов через широкие ущелья и водные преграды. В современных висячих мостах широко применяют проволочные тросы и канаты из высокопрочной стали с пределом прочности около 2—2,5 ГПа (200—250 кгс/мм²), что существенно снижает собственный вес моста.
  • Висячие мосты могут быть построены высоко над водой, что обеспечивает прохождение под ними даже высоких судов.
  • Отсутствует необходимость ставить промежуточные опоры, что даёт большие преимущества, например, в случае горных разломов или рек с сильным течением.
  • Будучи относительно податливыми, висячие мосты могут, без ущерба для целостности конструкции, изгибаться под действием сильного ветра или сейсмических нагрузок, тогда как более жёсткие мосты нужно строить более крепкими и тяжёлыми.

Недостатки висячих мостов

  • Висячий мост, в принципе, представляет собой крыло[источник не указан 2361 день]. И это требует при его конструировании и привязке к месту установки обязательного расчёта его аэродинамических свойств. Из-за недостаточной жёсткости моста может потребоваться перекрытие движения при штормовых погодных условиях (смотрите историю Такомского моста).
  • Под действием сильного ветра опоры подвергаются действию большого крутящего момента, поэтому для них требуется хороший фундамент, особенно при слабых грунтах.
  • Полотно моста сильно прогибается, если на одном участке сосредоточена нагрузка существенно больше, чем на других. Из-за этого висячие мосты реже используются в качестве железнодорожных, чем другие типы. Тем не менее, есть много примеров совмещения автомобильного и железнодорожного движения (как правило, в разных ярусах) на висячем мосту: Манхэттенский мост в Нью-Йорке, Мост 25 апреля в Лиссабоне и мн. др.

Структура конструкции

Основные напряжения в висячем мосте — это напряжения растяжения в основных тросах и напряжения сжатия в опорах, напряжения в самом пролёте малы. Почти все силы в опорах направлены вертикально вниз и стабилизируются за счёт тросов, поэтому опоры могут быть очень тонкими. Сравнительно простое распределение нагрузок по разным элементам конструкции упрощает расчёт висячих мостов.

Под действием собственного веса и веса мостового пролёта тросы провисают и образуют дугу, близкую к параболе. Ненагруженный трос, подвешенный между двумя опорами, принимает форму т. н. «цепной линии», которая близка к параболе в почти горизонтальном участке. Если весом тросов можно пренебречь, а вес пролёта равномерно распределён по длине моста, тросы принимают форму параболы. Если вес троса сравним с весом дорожного полотна, то его форма будет промежуточной между цепной линией и параболой.

Исторический очерк

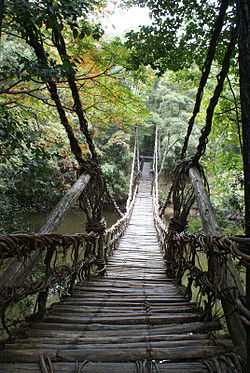

Идея применения гибких растянутых элементов растительного происхождения (лианы, бамбук) для перекрытия рек и ущелий возникла, очевидно, на заре человеческого общества. Имеются в достаточной мере достоверные исторические данные о постройке таких мостов в Древнем Египте, Юго-Восточной Азии, Центральной и Южной Америке.

О висячих мостах инков неоднократно сообщает в своих книгах Сьеса де Леон (1553):

«На каждом берегу реки установлено по два крупных могучих камня, добытые целиком с очень глубокими и крепкими основаниями, для наведения моста, сделанного из сплетенных в канат ветвей, наподобие веревок с помощью которых через колесо на водокачках добывают воду. И они настолько крепкие, что по ним могут пройти спущенные с поводов лошади, как если бы они шли по мосту Алькантары или Кордовы. Когда я переходил через него, он был в длину 166 футов.»[1]

Путь Сьесы пролегал по дороге Инков (длиной 3000 км от Куско до Кито), где он встретил почти нетронутыми, и как будто вытянутыми в одну линию, архитектурные монументы и висячие мосты, техника натягивания которых опережала современную тогда инженерную мысль на несколько веков.[2]

Переход от примитивных конструкций висячих мостов к современным системам относится к XVII—XVIII вв. и связан с именами испанца Веррантиуса, француза Пойе и англичанина Джеймса Финли. Последний получил на свою висячую систему патент в 1801 году.[3].

Первые висячие мосты, оказавшиеся способными соответствовать современным требованиям, были построены в Северной Америке в конце XVIII столетия. Первый висячий мост был построен Джеймсом Финли в Пенсильвании в 1796 г. В начале XIX века в этом штате существовало уже довольно много таких мостов. Самым крупным из них был мост через реку Скулкил (Schuylkill) близ Филадельфии. Британские инженеры последовали примеру американцев, в результате чего на протяжении первой четверти XIX века было построено много таких мостов и в Англии. Крупнейший из них — мост через Менай, соединяющий берег Уэльса с островом Англси, со средним пролётом 165 м был спроектирован и построен Томасом Тельфордом. Строительство велось с 1822 по 1826 гг.

В XX веке было построено большое количество висячих мостов, основные достижения технологии их строительства таковы:

  • В 1929 г. в Детройте построен висячий мост Амбассадор длиной 564 м, вышедший на первое место среди всех систем мостов по длине пролёта, превзойдя Квебекский мост с пролётом 548 м (металлическая консольно-подвесная ферма).
  • В 1931 г. построен мост Джорджа Вашингтона через Гудзон длиной 1067 м, — первый мост, превзошедший километровый пролёт, окончательно закрепивший превосходство висячих систем.
  • В 1937 г. в Сан-Франциско построен мост Золотые Ворота, длина 1280 м, предмет национальной гордости американцев (на праздновании 50-летия моста в 1987 г. собралось 150 000 человек), получил много призов за красоту, особый эффект от оранжевого троса на фоне голубого океана.
  • В 1965 г. в Нью-Йорке построен «Мост Верразано», длина 1298 м, — последний американский мировой рекорд, остающийся до сих пор рекордом Америки.
  • В 1997 г. в Японии, между островами Сикоку и Хонсю построен мост Акаси-Кайкё, который дважды вошёл в книгу рекордов Гиннесса: как самый длинный подвесной мост — длина одного его пролёта составляет 1991 м — и как самый высокий мост, так как его пилоны поднимаются на 297 м, что выше девяностоэтажного дома. Общая же протяжённость этого уникального трехпролетного сооружения составляет 3910 м. Несмотря на огромные размеры моста, его конструкция достаточно прочна, чтобы выдержать порывы ветра до 80 м в секунду и землетрясения до 8 баллов по шкале Рихтера, которые нередки на Дальнем Востоке.

Висячие мосты в России

Строительство первых висячих мостов в России началось в 1820-х гг. Первый цепной мост был построен в Петербурге в парке Екатерингоф в 1823 году по проекту П. П. Базена. Это был небольшой пешеходный мост, с пролётом 15,25 м[4]. В Петербурге строительство цепных мостов продолжалось всего несколько лет (1823 — 1826 гг.). Подобная конструктивная схема была использована Треттером при строительстве небольших мостов через Мойку, Канал Грибоедова и Фонтанку: Египетского, Пантелеймоновский, Почтамтского, Банковского и Львиного[3].

Цепные мосты строились не только в Петербурге — в подмосковной усадьбе Кузьминки архитектором Д. И. Жилярди в 1825 году был построен цепной мост, аналогичный по конструкции пилонов Почтамтскому мосту. Инженер П. Я. Девитте в 1825 году построил в Москве через Яузу пешеходный мост с несущими кабелями из проволок[5].

В 1853 г. был построен мостовой переход через р. Великую в городе Остров — единственные цепные транспортные мосты середины XIX века, сохранившиеся на территории России[6].

В 1934—1936 гг. был построен Ининский мост через р. Катунь — первый двухцепной висячий мост в СССР[7].

Одним из наиболее известных российских висячих мостов является Крымский мост через Москва-реку (1938 г., архитектор А. В. Власов, инженер Б. П. Константинов).

В России висячие мосты не получили такого большого развития, как в США, Англии, Франции, Японии и других странах. Во-первых, они появились в России значительно позже (1823 год). Отставание в этой области объясняется многими причинами, одна из которых заключается в отсутствии сравнительно больших водных преград, которые требовали бы строительства столь больших пролетов[8]. Кроме того, поскольку большая часть территории России находится в зонах с зимним ледоставом на реках и промерзанием почвы, сооружение промежуточных опор в зимнее время не представляет большой сложности, в отличие от стран с теплым климатом, где для установки промежуточных опор в донном грунте водоемов требуется искусственное замораживание.

Самые длинные висячие мосты

Длина моста считается по длине основного пролёта (свыше 1000 метров).

  1. Мост Акаси-Кайкё, Япония. 1991 м, построен в 1998.
  2. Мост Сихоумэнь, Китай. 1650 м, построен в 2009.
  3. Мост Большой Бельт, Дания. 1624 м, построен в 1998.
  4. Мост Ли Сунсин, Республика Корея. 1545 м, построен в 2012.
  5. Мост Жуньян, Китай 1490 м, построен в 2005
  6. Мост Хамбер, Англия. 1410 м, построен в 1981 (был самым большим с 1981 до 1998).
  7. Мост Султана Селима Грозного, Турция. 1408 м, построен в 2016 (считается самым широким висячим мостом в мире).
  8. Мост Цзянъинь, Китай, р. Янцзы. 1385 м, построен в 1997.
  9. Мост Цзин Ма, Гонконг. 1377 м, построен в 1997 (с железнодорожными путями и метро).
  10. Мост Верразано, США. 1298 м, построен в 1964 (был самым большим с 1964 до 1981).
  11. Золотые Ворота, США. 1280 м, построен в 1937 (был самым большим с 1937 до 1964).
  12. Мост Хёгакустенбрун, Швеция. 1210 м, построен в 1997.
  13. Мост Макинак, США. 1158 м, построен в 1958.
  14. Мост Минами Бисан-Сето, Япония. 1118 м, построен в 1988.
  15. Мост Султана Мехмеда Фатиха, Турция. 1090 м, построен в 1988.
  16. Босфорский мост, Турция. 1074 м, построен в 1973.
  17. Мост Джорджа Вашингтона, США. 1067 м, построен в 1931 (был самым большим с 1931 до 1937).
  18. Мост Курусима-3, Япония. 1030 м, построен в 1999.
  19. Мост Курусима-2, Япония. 1020 м, построен в 1999.
  20. Мост имени 25 апреля, Португалия. 1013 м, построен в 1966.

Мост через Мессинский пролив с центральным пролётом 3300 м соединит Италию и Сицилию, но его строительство ещё не началось. Также планируется создание мостов через Гибралтарский пролив и через Суданский пролив, где длины пролётов будут достигать нескольких километров. Мост через Бухту Измит (Мраморное море, Турция) с длиной основного пролёта 1668 м может стать вторым по длине в мире, но по состоянию на июнь 2009 года его строительство находится на стадии разработки проекта.[9]

Другие висячие мосты

Семипалатинский подвесной мост через реку Иртыш

См. также

Примечания

  1. ↑ Сьеса де Леон, Педро. Хроника Перу. Часть Первая. — Киев, 2008 (пер. А. Скромницкий). Архивировано 9 июля 2012 года.
  2. ↑ :: Bienvenidos al web de Rodolfo Pérez Pimentel — Escritor Ecuatoriano
  3. 1 2 Dr.-Ing.Sergej G.Fedorov. St-Petersburg- Leningrad. (2.Auflage) Universitet Karlsruhe (TH) Institut für Baugeschichte- Prof.Dr.-Ing.Wulf Schimmer- Karlsruhe 2000
  4. ↑ М. С. Бунин. «Мосты Ленинграда. Очерки истории и архитектуры мостов Петербурга — Петрограда — Ленинграда». Л., Стройиздат, 1986, стр.76
  5. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 12
  6. ↑ Пунин А. Л. «Архитектура отечественных мостов». Л., Стройиздат, 1982, стр. 36
  7. А. В. Абакаева. Роль Чуйского тракта в развитии сёл Горного Алтая. // Вестник молодых ученых. — 2010 г. — № 1.
  8. ↑ Смирнов В. А. «Висячие мосты больших пролетов». М., Высшая школа, 1970, стр.10
  9. ↑ Izmit bridge ссылка проверена 3 июня 2009

wiki.sc

Добавить комментарий

Ваш адрес email не будет опубликован. Обязательные поля помечены *
