Ролики для подшипника

Одними из элементов, применяющиеся в промышленных и механических узлах внутри подшипников, являются подшипниковые ролики. Перекатывающиеся вдоль дорожки качения ролики разделяются распоркой для равного распределения и движения. Ролики изготавливаются из углеродистой хромированной стали и помогают подшипникам выдерживать определенные нагрузки в зависимости от типа и расположения.


(Ролики для подшипников и их расположение)

Ролики для подшипников делятся на: цилиндрические, игольчатые, конические и сферические. Поэтому подшипники получают название в зависимости от того, какой формы ролики размещены внутри.

Типы и сферы применения роликов для подшипников

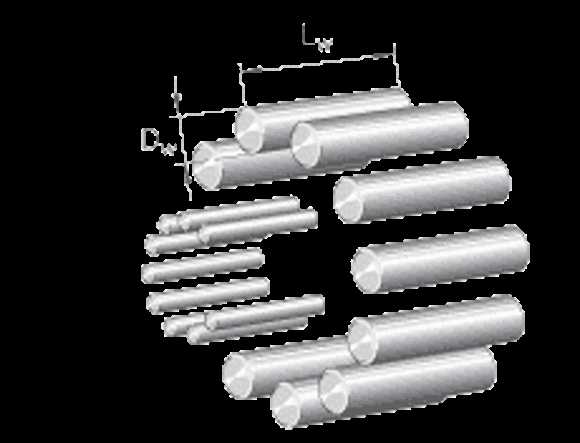

Цилиндрические

Имеют форму цилиндра, почему и получили такое название. Их изготавливают из высокоуглеродистой подшипниковой стали, например из стали конструкционной подшипниковой — ШХ15 или ШХ15СГ. Свойства сталей позволяют устанавливать ролики в подшипниках, используемых при высоких радиальных нагрузках и небольшой скорости вращения. Цилиндрические ролики различают по форме, размерности, степени точности и качеству контактных поверхностей.

Короткий цилиндрический роликДлинный цилиндрический ролик

(Длинные и короткие цилиндрические ролики:
D — номинальный диаметр;
L — номинальная длина.)

Производят 2 типа цилиндрических роликов для подшипников:

  • ролики короткие, их длина менее удвоенного диаметра (L< 2D) твердостью 61 — 66 HRC, изготавливаемые с шестью степенями точности в соответствии со стандартом ГОСТ 22696;
  • ролики длинные, их длина превышает удвоенный диаметр ролика (L>2D) твердостью 60 — 65 HRC, имеющие три степени точности и тестируемые по ГОСТ 25255-82.

Степень точности отображает соответствие отклонений различных величин (отклонения длины роликов, разноразмерность по диаметру и т.д.) цилиндрических роликов при сортировке обозначенным данным.

Длинные ролики имеют три степени точности, обозначаемые римскими цифрами, согласно ГОСТ25255-82: I; II и III в порядке снижения точности. Т.е. I — степень точности с наименьшими отклонениями от размерности и форм роликов II — степень с чуть большими отклонениями, чем I, III — самая низкая степень точности, так как по ней допускаются наибольшая величина отклонения от размеров.

Ниже представлены таблицы предельных отклонений размеров, отклонений формы и расположения поверхностей, а также шероховатости поверхностей роликов, согласно ГОСТ 25255-82.

Степень точность роликов по длине

Степень
точности

Длина,
мм

Предельные
отклонения длины роликов, применяемых

Разноразмерность
по диаметру

Конусо-

образность

Выпуклость
торца ролика (без углубления на торцах)

Шероховатость
торцевой поверхности

в
виде отдельных деталей

в
подшипниках

мкм,
не более

I

До
30 в ключ.

+1,5

-7,5

0

-16

3

0,6

2

0,16

Св.
30 до 50 включ.

+3,0

-15,0

0

-20

6

1,0

II

До
30 включ.

+3,0

-15,0

1,5

3

0,32

Св.
30 до 50 включ.

+5,0

-25,0

10

2,0

Св.
50 до 90 включ.

+5,0

-25,0

2.5

III

До
30 включ.

+15,0

-45,0

0

-16

3,0

0,63

Св.
30 до 50 включ.

+30,0

-70,0

0

-20

20

3,5

Св.
50 до 90 включ.

+45,0

-105,0

30

4,0

Присваиваемая степень точности тела качения зависит от соответствия ГОСТу его размерности и форм. Короткие тела качения наиболее востребованы в подшипниках, применяющихся в производстве транспортных средств, в металлургии, в тяжелом машиностроении и других подобных областях.

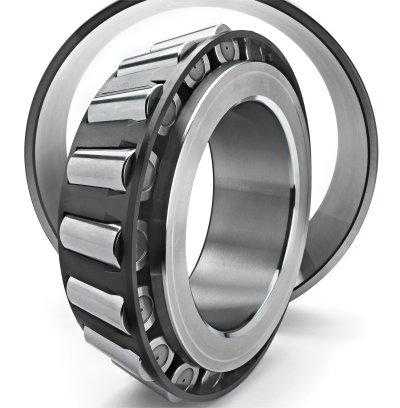

Конические

Их особое расположение к оси вращения подшипника дают возможность выдерживать совмещение нагрузок: осевой и радиальной. Их изготавливают из качественной (высокоуглеродистой подшипниковой с повышенной чистотой) стали с уменьшенным содержанием кислорода и химических включений. В зависимости от применения ролики в конических подшипниках могут располагать по-разному.

Конический ролик

(D — номинальный диаметр;
D2 — второй диаметр;
L — номинальная длина.)





Установка конических роликов враспор Расположение с наклоном

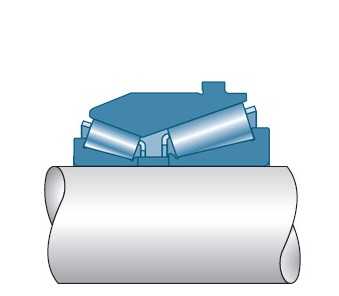

Представленные выше изображения показывают однорядное и двухрядное расположение роликов, используемое в подшипниках для косозубых механических передач, для оборудования и механизмов, для металлургических станков или в устройстве ручных электроинструментов и т. п.

Возможность изготовить подшипники с выбором расположения в них конических роликов позволяет увеличить их сопротивляемость ударным нагрузкам, износу, срок эксплуатации и надежность.

Игольчатые

Детали, расположенные между валом и ложем подшипника без внутреннего и внешнего кольца или с ним по причине ограничения размеров в радиальном направлении, называют игольчатыми роликами. Они используют при повышенных радиальных усилиях и малых частот вращения. Соотношение длины игольчатого ролика L к диаметру D значительнее, чем у цилиндрических. Размерность и предельные отклонения в форме изготавливаемых и применяемых игольчатых роликов должна соответствовать ГОСТ 6870-81.

Игольчатые ролики выпускают трех степеней точности и в двух типах:

  • тип А — со сферическими торцами;
  • тип В — с плоскими.
Игольчатый ролик

(D — номинальный диаметр;
L — номинальная длина;
A и B — тип исполнения торцов.)

Для получения благополучного соотношения жесткости и грузоподъемности в изготовлении подшипников применяют длинные игольчатые ролики. Использование двойного ряда игольчатых роликов одинаковой длины, разделенных сепаратором, спасают ситуацию. Если сопряженные с подшипниками игольчатые ролики использовать в качестве поверхности качения невозможно, так, как это описано выше, то используют упорные кольца.

Сферические

Ролики, использующиеся в сферических подшипниках при особо тяжелых нагрузках, называют сферическими. Главными из свойств, которые влияют на работоспособность сферических подшипников — геометрия роликов, допуски для роликов и их профиль.

Бочкообразный сферический ролик Сферический асимметричный ролик (со скосом одной стороны) Сферический асимметричный ролик (вогнутый)

(D — номинальный диаметр;
L — номинальная длина.)

Правильно распределить нагрузку вдоль подшипника помогают сферические ролики, свободно располагающиеся внутри на дорожке качения наружного кольца в два ряда.

При особо больших нагрузках на механизмы напряжение остается низким благодаря геометрии тел качения и их распределению.Тесное расположение сферических роликов и дорожек качения позволяет равномерно распределить нагрузки на подшипники при сохранении высокой грузоподъемности узлов. Такое свойство позволяет продлить эксплуатацию.

Все допустимые отклонения размеров и форм для сферических роликов также, как и для остальных, регламентируются ГОСТ.

Упорные

Упорные тела качения в совокупности с кольцами подшипников постоянно испытывают определенные нагрузки. В случаях, когда на промышленные узлы действуют большие осевые нагрузки, используют упорные роликовые подшипники. Роль упорных роликов выполняют: цилиндрические, конические и сфероконические ролики.

Расположение упорных роликов
  • Упорные подшипники с цилиндрическими роликами устанавливают при воздействии на них несильных скоростей, но больших нагрузок в механизмах.
  • Конические ролики применяются в подшипниках при повышенных скоростях вращения, высоких осевых нагрузках и ударах.
  • Подшипники со сфероконическими упорными роликами способны выдерживать большие радиальные и осевые нагрузки, а также обладают свойствами самоустанавливаемости.

Упорный ролик используют в подшипниках для небольших механизмов: в подвесках грузовых авто, гидроусилителях и прочих конструкциях.

themechanic.ru

Какие бывают подшипники для роликов? Советы и рекомендации

Если вы активный роллер и немало времени проводите на своих любимых восьми колесах – подшипники для роликов прослужат вам в среднем 1 сезон. Конечно, если вы обеспечите им хороший уход. Но ведь немало и таких людей, которые надевают ролики нечасто и катаются только по идеально асфальтированным дорожкам. В таком случае подшипники могут служить годами.

Вы легко поймете, когда придет время их сменить – колесики просто с каждым днем будут крутиться все хуже и хуже, несмотря на то, что они чисты и хорошо смазаны.

Также, если вы покатались под дождем и по прибытии домой ничего не сделали с роликами, не удивляйтесь, когда через некоторое время колесики совсем перестанут крутиться. Тут у вас лишь один выход – сменить подшипники.

Так что если хотите подольше кататься без проблем – старайтесь ездить по качественному асфальту, избегая дорог, на которых много пыли, грязи и луж.

Характеристика

У всех подшипников есть свои стандарты, то есть у них существуют условленные размеры и характеристики. Подшипники для роликов чаще всего бывают двух типов: 608 и 688 классов (так называемые микроподшипники). Чаще всего используются подшипники класса 608. Расшифруем эту формулировку.

Первая цифра — 6 — показывает, что данный подшипник относится к типу «single-row deep groove» (один ряд с глубокой канавкой).

Вторая цифра – 0 – обозначает серию подшипника. Существует несколько серий, от сверхтонких до тяжелых.

Третья цифра — 8 — соотвествует диаметру внутреннего кольца.

Обычно после типа подшипника пишутся латинские буквы, которые символизируют тип пыльника на нем. Чаще всего используются:

Z – металлический пыльник защищает опорные ролики с одной стороны.

ZZ – металлические пыльники имеются с двух сторон подшипника.

RS (rubber shild) – говорит о том, что подшипник влагозащищенный (но не водостойкий), то есть имеет пылезащитную пластинку, покрытую резиной. Пластинка значительно продлевает срок службы подшипника.

2RS – закрыт обрезиненными пластинками с двух сторон, служит дольше всех.

Также подшипники для роликов классифицируются по шкале АВЕС (англ. «Ежегодный совет инженеров подшипников»). Чем больше число АВЕС, тем точнее изготовлен подшипник. Чем выше класс точности, тем меньше подшипник вибрирует при большой частоте вращения. Существует несколько классов точности: АВЕС 1, АВЕС 3, АВЕС 5, АВЕС 7 и АВЕС9.

Смазка подшипников

От того, как и насколько хорошо смазан подшипник, зависит легкость вращения колеса. Если в магазине смазка подшипников пластичная (густая, консистентная), то колесо будет вращаться туговато, а если смазка жидкая, то колесо будет легко крутиться. Но необходимо учитывать то, что в магазине колесо вращается без нагрузки, на весу, а под действием вашей массы тела положение изменится. Ресурс густой смазки ощутимо выше, да и в обслуживании они нуждаются реже. Жидкая смазка более недолговечна в силу того, что она может испариться или вытечь, а в таком случае подшипники для роликов изнашиваются быстро, что доставляет некоторые неудобства, так как их приходится часто заменять. А это, в свою очередь, ведет к лишним расходам.

fb.ru

Статья. Все о подшипниках для роликовых коньков: выбор, строение, уход

Роликовые коньки, как и любой другой спортивный снаряд, где есть элемент вращения — нуждаются в хороших подшипниках. Подшипники для роликов — залог хорошего разгона и наката. Так давайте разберемся, чем отличаются подшипники для роликовых коньков и как подобрать подходящие для Ваших роликов.

Какие подшипники выбрать для роликовых коньков?

Всего на пару роликовых коньков с 4-мя колесами приходится 16 подшипников. На рынке существует множество предложений, но мы рекомендуем отдавать предпочтение качественным брендам, купленным в специализированных магазинах, например: Twincam, K2, Seba, Powerslide и другие.

Каждый добросовестный производитель маркирует подшипники специальным номером, указывающим на точность настройки механизма. Более точный механизм — более скоростной, но менее прочный. Поэтому здесь важно найти золотую середину.

Чаще всего, подшипники для роликов маркируются аббревиатурами ABEC или ILQ. Все вместе выглядит так: ABEC 5 или ILQ 7.

Также подшипники бывают изготовлены из разных материалов и сплавов. Из титана — самые «неубиваемые». Керамические — самые скоростные, почти не боятся влаги: но самые хрупкие.

Подшипники для детских роликов

Чаще всего, детям покупают раздвижные фитнес-ролики, для которых будет достаточно подшипников от ABEC 3 до ABEC 5. Такие варианты развивают среднюю скорость, что помогает ребенку увереннее делать первые шаги в катании на роликах. Кроме того, они достаточно прочные, что увеличивает срок их эксплуатации. Если ребенок катается профессионально, и Вы купили ему слалом или фрискейт ролики, здесь понадобятся более накатистые подшипники: от ABEC 7 до ABEC 9.

Подшипники для фитнес роликов

Среди фитнес роликов наблюдается большой разбег по уровню катания и техническим характеристикам. В бюджетных моделях прогулочных роликов для взрослых, как правило, стоят подшипники ABEC 5, что вполне удовлетворяет характеристикам для размеренного катания. Если речь идет о фитнес роликах, которые по характеристикам уже ближе к спидскейт-моделям (для скоростного катания), то нужно отдавать предпочтение скоростным подшипникам типа ABEC 7-9 или ILQ 7-9.

Подшипники для фрискейт/слалом роликов

Если Вы катаетесь в стиле фрискейт, тогда Вы знаете, что ролики испытывают повышенные нагрузки, поэтому подшипники должны быть не только быстрыми и накатистыми, но и достаточно прочными. Поэтому не стоит гнаться за супер-точными подшипниками, вполне достаточно будет ABEC 5-7, которые чаще всего стоят на таких моделях.

Когда мы говорим о слаломе, то ждем от подшипников быстрого разгона: для лучшей маневренности и хорошего наката, который требуется при выполнении таких элементов как «Монолайн». Можно поискать специальные подшипники для слалома типа ILQ9 Pro Slalom.

Подшипники для спидскейт-роликов

Быстрее и накатистее — вот принцип выбора подшипников для спидскейтинга. Варианты ниже ILQ 7 или ABEC 9 — не рассматриваем! Есть также специализированные подшипники типа Abec 9 (HTO PRO): любителям скорости нужно поискать такие. Или рассмотрите керамические модели: очень скоростные и накатистые, с минимальным трением.

Подшипники для агрессивных роликов

Прочность — вот главное качество подшипников для агрессивных роликов. Прыжки, приземления, слайды: постоянная нагрузка может быстро привести неподходящие подшипники в негодность. Усиленные ABEC 5 — то, что нужно.

Разобрались? Тогда давайте рассмотрим, как за ними ухаживать, и когда пора подшипники менять?

Строение подшипника

Подшипники считаются расходником для роликов — то есть элементом, который в плановом порядке может прийти в негодность. Чтобы понять, почему это происходит и как увеличить срок службы подшипников, входящих в комплектацию купленных роликовых коньков, стоит рассмотреть его строение:

Важно сказать, что любые подшипники (кроме керамических) боятся прямых контактов с водой. — Да-да, и даже те, которые со специальной водоотталкивающей смазкой. Поэтому, если Вы хотите, чтобы они послужили как можно дольше — не допускайте этого. Ничего страшного, если Вы попали в небольшой дождь: просто хорошо высушите роликовые коньки. А вот езды по лужам и мытья роликов под струей воды категорически стоит избегать. Врагами подшипников, помимо воды, являются грязь и песок. Многие сталкиваются с тем, что ролики во время катания начинают греметь: так вот, это наверняка в подшипники что-то попало. Как это исправить?

Подшипники можно и нужно чистить и обязательно регулярно смазывать. Это касается как разборных, так и неразборных моделей.

Как почистить подшипники

Вы уже ознакомились со схемой строения подшипников и быстро поймете, как их разобрать и почистить. Чистка разборных и неразборных моделей немного отличается, поэтому определитесь, какие у Вас. В разборных моделях присутствует стопорное кольцо, а в неразборных, как Вы уже догадались, его нет.

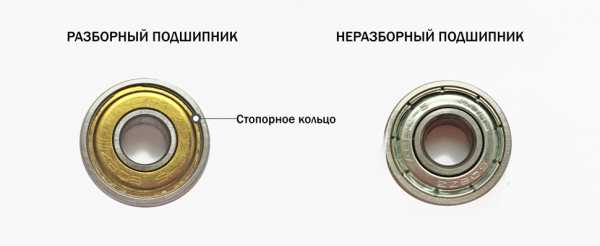

Как почистить разборные подшипники:

После того, как Вы вытащили подшипники из колес, тщательно протрите их сухой тряпкой. Подцепите тонким предметом, типа пинцета, стопорное кольцо. После того, как вы потянете за него, у Вас образуется достаточное пространство, чтобы подцепить и вынуть пыльник. Перед Вами внутренняя часть подшипника, которую мы и будем чистить и/или смазывать. Поместите подшипники в «Уайт спирит» и оставьте их на некоторое время. Также, можно аккуратно потрясти контейнер с жидкостью для лучшего очищения.

Как почистить неразборные подшипники:

С неразборными подшипниками для роликов вопрос обстоит труднее. Отсутствие стопорного кольца приводит к тому, что пыльник вынуть сложнее. Подцепите пыльник с внутренней стороны ножичком с узким лезвием. И, как консервную банку, аккуратно отгибайте по кругу. Осторожно, если погрузить нож слишком глубоко, то можно задеть сепаратор. В открытом виде поместите подшипники в «Уайт спирит» и оставьте их на некоторое время. Также, можно аккуратно потрясти контейнер с жидкостью для лучшего очищения.

Смазка подшипников

После того, как Вы почистите подшипники, удалив раствором грязь и старую смазку, необходимо заново смазать их. Для этого используется специальная смазка, которая часто идет в комплекте к подшипникам. Если такой у Вас нет, ищите ее в специализированных магазинах роликов.

Существует два основных вида смазки. Жидкая и пластичная. Жидкую проще нанести, но чаще нужно обновлять. Смазку необходимо обновлять, в среднем, каждые 60-80 откатанных километров.

После ухода разборный подшипник можно защелкнуть обратно, а неразборный просто поместите открытой стороной внутрь колеса.

Если все же чистка и уход Вам не помогли, и Вы чувствуете, что подшипники «уже не те»: стучат, хуже разгоняются, меньше держат накат — пора менять.

Если у Вас остались вопросы, Вы всегда можете задать их в комментариях или по телефону, и мы поможем Вам разобраться. Приятного катания!

Читайте также:

www.rollerpower.ru

Шары и Ролики —

Ролик для подшипника 1,600Х11,800 А5
[Подробнее…]

Ролик для подшипника 1,600Х8,800 А5
[Подробнее…]

Ролик для подшипника 10,000Х10,000
[Подробнее…]

Ролик для подшипника 10,000Х12,000
[Подробнее…]

Ролик для подшипника 10,000Х14,000
[Подробнее…]

Ролик для подшипника 10,000Х18,000
[Подробнее…]

Ролик для подшипника 10,000Х20,000 ПН
[Подробнее…]

Ролик для подшипника 10,000Х25,000
[Подробнее…]

Ролик для подшипника 10,000Х30,000
[Подробнее…]

Ролик для подшипника 10,000Х40,000
[Подробнее…]

Ролик для подшипника 12,000Х12,000
[Подробнее…]

Ролик для подшипника 14,000Х28,000
[Подробнее…]

Ролик для подшипника 15,000Х15,000
[Подробнее…]

Ролик для подшипника 16,000Х16,000
[Подробнее…]

Ролик для подшипника 16,000Х47,000
[Подробнее…]

Ролик для подшипника 17,500Х19,000
[Подробнее…]

Ролик для подшипника 18,000Х18,000 Д3КН
[Подробнее…]

Ролик для подшипника 18,700Х19,000
[Подробнее…]

Ролик для подшипника 2,000Х11,800 А5
[Подробнее…]

Ролик для подшипника 2,000Х13,800 А5
[Подробнее…]

podservise.ru

Все о подшипниках — SAM Roller Club

Anna Muzyka 3 апреля 2009

Строение, виды, размеры, стандарты ABEC, керамические или swiss — эта статья ответит на большинство ваших вопросов о подшипниках. А также немного практики, а конкретно — снятие пыльника.

     В каждых роликовых коньках есть подшипники, их количество зависит от количества колес: по два на каждое колесо, между которыми находится втулка. Роль втулки – плотно сидеть между подшипниками и передавать боковое давление от одного внутреннего кольца к другому, а от последнего – к раме. Таким образом, когда роллер при катании заваливает раму на внешнюю или внутреннюю сторону, практически все давление идет на раму, а не на подшипники. Это позволяет им вращаться при такой нагрузке и не ломаться.
Все подшипники для роликовых коньков стандартизированы, т.е. они производятся условленных размеров и характеристик. Это обеспечивает возможность ставить практически любые подшипники на колеса.

Строение

1.Внутреннее кольцо
2.Внешнее кольцо
3.Шарики
4.Клетка
5.Пыльник
6.С-кольцо

 Виды подшипников

     Роликовые подшипники наиболее часто используют трех видов: 608, 688 и 698. Первая цифра – тип подшипника – 6, означает, что подшипник относится к типу «single-row deep groove» (один ряд с глубокой канавкой). Это наиболее часто встречаемые подшипники. Вторая цифра указывает на серию подшипника. Существуют такие серии (от самой легкой к самой тяжелой):
8 – сверхтонкие
9 – очень тонкие
0 – сверхлегкие
1 – сверхлегкого давления
2 – легкие
3 – средние
4 – тяжелые
     Третья и последняя цифра указывает на диаметр внутреннего кольца.

608 подшипник. Используется в большинстве роликов. Внутренний диаметр 8мм, внешний – 22мм, толщина – 7мм.
688  или микроподшипник. Используются в основном в беговых ролликах. Внутренний диаметр – 8мм, внешний – 16мм, толщина – 5мм.
698 подшипник. Еще их называют карликовыми (dwarf size). Используются довольно редко. Внутренний диаметр – 8мм, внешний – 19мм, толщина – 6мм.

608 vs 688

     688 микроподшипники отличаются тем, что внешний диаметр на 6мм меньше 608 подшипников, а толщина – на 2 мм, благодаря этому они обладают меньшей массой (стальной 608 подшипник весит около 12 грамм, 688 микроподшипник – около 4г), лучше защищены от пыли и влаги. Количество шариков обычно 9-11 (в 608 подшипниках 7 шариков, реже 6 или 8). Однако в обычные колеса такой микроподшипник просто так не поставить. Необходим специальный переходник под 688 подшипник и 688 втулки (они, как правило, чуть длиннее обычных втулок). Так как переходники делают, как правило, из легкого пластика, а 608 и 688 втулки примерно одинаковы по весу, то можно получить выигрыш в массе ролика. Например, на 4-х колесных роликах 608 подшипники в сумме весят около 96 г., что примерно равняется масса еще одного колеса. При замене на микроподшипники масса уменьшается примерно до 50г, что почти вдвое меньше. Это может совсем незаметно для обычных роликов, но для беговых это не так уж мало, когда масса рамы до 200г., а ботинка около 300г. Здесь снижение веса на каждые пару грамм уменьшает затраты энергии при беге, что особенно важно на длинных дистанциях. Однако 688 микроподшипники не так хорошо переносят неровные дороги или грубый асфальт. К тому же стоят намного дороже, из-за повышенной сложности производства.

Виды клеток

     Для удержания и разделения шариков служат клетки (или «сепаратор», как вам больше нравится). Обычно  металлические, так называемого «ленточного»  типа (Ribbon cage). Состоят из двух половинок, в которые запрессовывают шарики.      На подшипниках более высокого качества, а также на беговых, чаще используют клетки типа «корона» (Crown type cage), сделанные из различных синтетических полимеров или металлические. Состоят из одной цельной детали, легко одеваются и снимаются с шариков.



Стандарты ABEC

     Также практически на всех подшипниках указывается классификация по шкале ABEС (Annular Bearing Engineering Council – англ. Ежегодный Совет Инженеров Подшипников). Чем большее число ABEC, тем выше точность изготовления. При этом не существует необходимости придерживаться определенных материалов при изготовлении, подшипники должны быть сделаны с определенной точностью (например, в списке указана наибольшая погрешность внутреннего кольца). Более высокий класс точности позволяет подшипнику вращаться при большей частоте с меньшей вибрацией, трением. Существуют 5 классов точности:
ABEC 1 – Недорогие подшипники. Ими оборудуют большинство дешевых ролликов и скейтбордов, часто не указывая класс. Как правило, не рассчитаны на обслуживание. Погрешность – 0,0075 мм.
ABEC 3 – Обычные подшипники для ролликов среднего типа. Неплохие для хоккея и роллеров, которым часто приходится переставлять подшипники в зависимости от условий катания. Погрешность – 0,005 мм.
ABEC 5 – Улучшенные подшипники для большинства хороших ролликов. Хорошие для обычного частого катания. Встречаются наиболее часто из-за хорошего качества и относительно невысокой, по отношению к ABEC 3 подшипникам, цене. Погрешность – 0,0035 мм.
ABEC 7 – Гоночные подшипники. В основном используются опытными роллерами, которым нужно наилучшее качество. Дороже других подшипников из-за повышенной сложности изготовления. Погрешность – 0,0025 мм.
ABEC 9 – Наиболее точные и качественные подшипники, поэтому и самые дорогие. Погрешность – 0,0012 мм.
Классификация ABEC  используется в основном только для роликовых и скейтбордических подшипников. Везде же используется общепринятая система стандартов ISO (International Standards Organisation – англ. Международная Организация Стандартов).

Таблица классификации по системе ISO подшипников ABEC:

ABEC 1 эквивалентен ISO P0
ABEC 3 эквивалентен ISO P6
ABEC 5 эквивалентен ISO P5
ABEC 7 эквивалентен ISO P4
ABEC 9 эквивалентен ISO P2

    Однако не всегда можно ощутить разницу между, например, ABEC 7 и ABEC 3 подшипниками. Более высокая точность практически не заметна на скорости 20 км/ч. Снижение вибраций и улучшение качения хорошо заметны примерно на скорости 10 000 оборотов/минуту (на 80мм колесе это примерно 150км/ч). Наибольшая частота вращения для подшипников ABEC 1 стандарта примерно 32 000 об/мин. Обычный роллер катается примерно со скоростью до 2 000 об/мин, на даунхилле можно разогнаться до 4 000 об/мин. К тому же нужно учитывать, что попадание пыли, грязи, износ приводят к ухудшению класса подшипника. Из-за этого, при замене подшипников на новые, выше по классу, может показаться, что они ездят быстрее. Это лишь благодаря тому, что в них нет грязи, смазка чистая, они не повреждены частичками пыли и т.д. Так что замена смазки, снижение силы трения воздуха, изменением своей посадки, и улучшение техники катания, скорее всего, намного эффективнее увеличат скорость, чем замена подшипников.

Высококачественные подшипники

     Многие производители выпускают также высококачественные подшипники, так называемые Swiss. Они отличаются от простых высокой точностью обработки и использованием лучших технологий (полимерные клетки, прорезиненные пыльники, жидкие смазки). Следовательно, и стоят дороже обычных. Также производители на подшипниках часто указывают «Titanium». Это значит, что в состав сплава входит титан, что позволяет повысить выносливость.

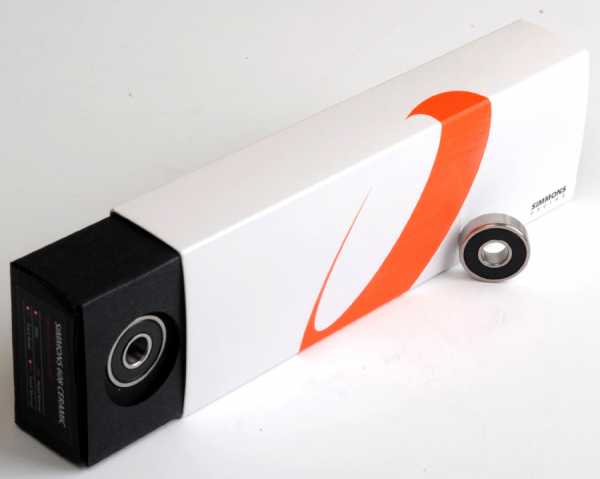

Керамические подшипники

     Существуют еще отдельный вид подшипников – керамические, отличающиеся от обычных материалом. Если практически все сделаны либо из нержавеющей стали, либо из хромированной, то в этих шарики изготавливают из нитрида кремния. Керамический шарик  более гладкий, крепкий, легкий, чем стальной. Благодаря этому такие подшипники обладают рядом преимуществ:

керамические шарики легче стальных. Масса керамического подшипника примерно 9-10 грамм. Также благодаря этому меньше и центробежная сила, действующая на каждый шарик. А это приводит в свою очередь к уменьшению энергии, затрачиваемой на трение.

крепче стальных. Благодаря этому качественный керамический подшипник прослужит на порядок дольше стального.
обладают более гладкой поверхностью, что уменьшает трение в подшипнике.
обладают лучшими температурными свойствами. Они не так сильно разогреваются, что позволяет уменьшить испарение смазки.
не восприимчивы к окислению и химическим реакциям, а также практически не требуют смазки. Благодаря этому такие подшипники более устойчивы к воде и не требуют частого обслуживания. В качестве смазки всегда используется масло.
Однако внутреннее и внешнее кольца остаются, как и в обычных подшипниках, стальными и уязвимыми к влаге. Это сделано для уменьшения трения при качении шарика в канавке. Металл, в отличие от керамики, обладает гибкостью и со временем, под давлением шариков, канавки слегка формируются. Это отшлифовывает  канавки и уменьшает трение. Еще один негативный в этом момент – при постоянной перестановке местами подшипников эти канавки расширяются, и появляется люфт, из-за постоянной смены направления давления.

Но не все керамические подшипники хороши! Существуют и дешевые варианты, в которых шарики сделаны из стали и покрыты слоем нитрида кремния. Такие лучше не использовать по двум причинам. Во-первых, они не обладают всеми преимуществами качественных керамических подшипников. Во-вторых, из-за различий в свойствах этих двух материалов происходит отслаивание керамического слоя от стали.
Керамические бывают не только 608. но и 688 подшипники. Если они к тому же Swiss – наилучший вариант для гонок. Цена соответствующая наилучшему качеству.

Суфиксы

    Обычно производители после типа подшипника дописывают латинские буквы – суффиксы — например «RS» или «ZZ». Они характеризуют тип пыльника на нем. Наиболее часто используются следующие обозначения:
Z – металлический пыльник с одной стороны подшипника
ZZ – металлические пыльники с обеих сторон подшипника (чаще используется именно «Z», хотя пыльники с обеих сторон)
RS – металлический пыльник с резиновым покрытием
2RS – с обеих сторон подшипника
Однако некоторые производители использует свои обозначения, и один и тот же подшипник может быть по-разному обозначен.

Снятие пыльника

    Практически всегда подшипник закрыт пыльником с одной или с обеих сторон. Если пыльник держится при помощи так называемого С-кольца, то подшипники называют разборными. В случае необходимости пыльник у них легко можно снять.  Для этого потребуется лишь булавка или иголка. Нужно подковырнуть кольцо с одной стороны и вытащить его. После этого пыльник спокойно вытаскивается или вытряхивается. Обратно его тоже можно без проблем вставить и не забыть одеть С-кольцо. Эта процедура проделывается, если нужно почистить подшипник и поменять смазку. Некоторые производители выпускают подшипники с пыльником с одной стороны. Эта сторона должна быть внешней при установке на колесо. Вовнутрь колеса все равно пыль не попадает, поэтому такой прием позволяет не тратить постоянно время на снятие пыльников.

     Однако существуют еще очень похожие подшипники, в которых нет С-кольца, а вместо этого пыльник запрессован сплошным кольцом. Такие подшипники называют неразборными. Но это не значит, что в них нельзя снять пыльники, просто это не предусмотрено конструкцией и обратно их потом не одеть. А снимаются они чуть иначе, при помощи небольшой отвертки или ножа и пассатижей. Нужно вставить конец отвертки или ножика в зазор между внутренним кольцом и пыльником, подковырнуть его и выгнуть, а затем захватить пассатижами и выдернуть. После промывки стороной без пыльника ставить нужно вовнутрь колеса.

     Обычный металлический пыльник не касается внутреннего кольца, так как при вращении это приведет к негативному эффекту. Так что вся грязь попадает вовнутрь через маленький зазор. На некоторых подшипниках для увеличения пыле- и водостойкости применяют технологию “Inner Race Step” (Ступенька на внутреннем кольце). Суть заключается в том, что на внутреннем кольце подшипника имеется небольшая «ступенька», и внутренний радиус пыльника из-за этого чуть больше обычного. Такая технология создает дополнительное препятствие на пути пыли и влаги.      Также часто для уменьшения попадания посторонних частиц в подшипник используют прорезиненный пыльник. Он представляет из себя металлический пыльник, покрытый слоем резины с внешней стороны. При этом, резина соприкасается с внутренним кольцом. На вращение это практически не влияет, однако значительно повышает выносливость подшипника, уменьшая попадание пыли и воды.








samroller.org

Роликовые подшипники | стандарты и типы роликовых подшипников

Роликовые подшипники представляют собой обычные подшипники качения, где телами качения выступают не шарики, а специальные удлиненные цилиндры или ролики. Применение роликовых подшипников было обусловлено повышением осевой нагрузки, а также стремлением максимально препятствовать прогибу и перекосу вала под нагрузкой.

В зависимости от формы и назначения различают несколько типов роликовых подшипников:

  • подшипник роликовый цилиндрический радиальный
  • подшипник роликовый конический
  • подшипник роликовый игольчатый

Рассмотрим различные типы роликовых подшипников качения.

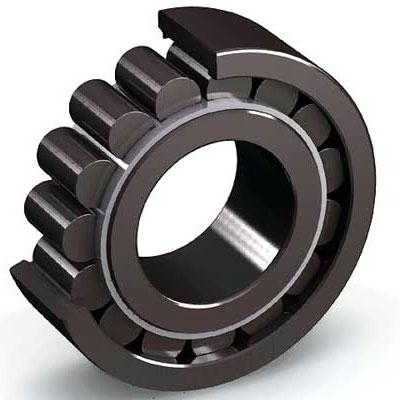

Подшипник роликовый цилиндрический радиальный

Роликовые подшипники цилиндрические различаются по размеру роликов. Это обеспечивает стабильную работу с различными по силе нагрузками. Выпускаются с сепараторами и без них. Значительные осевые перекосы вызывают повышенное кромочное напряжение, поэтому данные подшипники с укороченными роликами требуют точной настройки соосности рабочего вала. Различаются несколькими подвидами:

  • Подшипники роликовые прямые
  • Подшипники упорные роликовые конические радиальные
  • Подшипники роликовые сферические радиальные

Как уже говорилось выше, прямые роликовые подшипники различаются по длине ролика. Цилиндрические роликовые подшипники радиальные разрабатывались именно для восприятия радиальной нагрузки. Однако некоторые модификации таких подшипников способны обеспечивать работу узла при осевой нагрузке. Основное достоинство – восприятие весьма значительных радиальных нагрузок на узел.

Подшипник роликовый радиально-упорный сконструирован специально для восприятия и осевых, и радиальных нагрузок. Данные свойства достигаются благодаря конической форме подшипника. Подшипник роликовый однорядный конический работает значительно медленнее аналогичных шариковых конических подшипников, но способен обеспечивать надежную работу при значительных нагрузках. Не допускает осевого перекоса при нагрузках. Требует точной регулировки при посадке на рабочий вал.

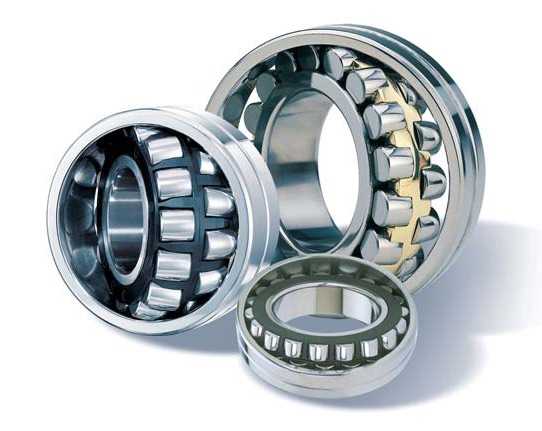

Сферические роликовые радиальные подшипники предназначены для работы в узлах с радиальной нагрузкой. Но благодаря сферическому расположению роликов данные подшипники способны воспринимать и небольшие осевые нагрузки. При умеренных перекосах оси способны обеспечивать нормальную и стабильную работу узла. Двухрядный сферический роликовый подшипник способен воспринимать радиальную нагрузку почти в два раза превышающую нагрузку на однорядный подшипник.

Существуют многорядные радиальные роликовые подшипники, которые выпускаются специально для работы в узлах с повышенной нагрузкой.

Основная сфера использования радиальных подшипников – машиностроение, станкостроение, рабочие механизмы редукторов, вентиляторов, станков и так далее.

Подшипник роликовый конический

Роликовые подшипники конические являются разъемными, что упрощает монтаж и демонтаж колец и тел качения (роликов). Данный тип роликовых подшипников способен воспринимать разные по направленности нагрузки: осевую (продольную) и радиальную (поперечную). Причем, при возрастании осевой нагрузки и увеличении угла контакта, радиальная нагрузка уменьшается.

Существует два основных подвида данного типа подшипников:

  • Подшипники однорядные роликовые
  • Подшипники двухрядные роликовые

Подшипник роликовый однорядный конический способен воспринимать радиальную и одностороннюю осевую нагрузки. Величины воспринимаемых нагрузок значительны, что требует тщательной регулировки. При некоторых нагрузках целесообразнее использовать роликовый упорный подшипник со специальным бортом, что значительно облегчает обработку посадочных мест в корпусе. Данные подшипники выпускаются и без внутреннего кольца (в целях уменьшения общих радиальных габаритов). Дорожка качения выполняется прямо на валу.

Подшипник роликовый двухрядный конический способен воспринимать радиальную двухстороннюю осевую нагрузки. Выпускается со специально заданным зазором, что не требует наладки на узлах. Подшипник воспринимает нагрузку, почти в два раза превосходящую нагрузку однорядного подшипника. Это дает возможность его использования в узлах с повышенной нагрузкой

Используются конические роликовые подшипники в автомобилестроении и механизмах общего машиностроения. Двухрядные подшипники используются в автомобильных узлах, требующих особенной ответственности, например, в ступицах колес переднеприводных машин. Используются для обслуживания мощных шкивов, приводных валов, барабанов и промышленных вентиляторов.

Подшипники роликовые игольчатые

Основное достоинство игольчатых роликовых подшипников состоит в восприятии значительных нагрузок. Эта достоинство достигается за счет малых радиальных размеров, что позволяет использовать их в системах с ограниченными размерами. Также благодаря удлиненному ролику и скруглению на концах практически отсутствует такое понятие как кромочное напряжение. Условно игольчатые подшипники можно разделить на три подвида:

  • Подшипник роликовый игольчатый с внутренним кольцом
  • Подшипник роликовый игольчатый без внутреннего кольца
  • Подшипник роликовый игольчатый комбинированный

Игольчатый роликовый подшипник с внутренним кольцом используется при невозможности применения закаленного шлифованного вала. Однако осевое смещение при этом незначительное. При значительных нагрузках на такой вал возникает необходимость ее компенсирования. Для этого применяют роликовые подшипники с расщиренным внутренним кольцом.

Игольчатый роликовый подшипник без внутреннего кольца дает возможность использовать его на шлифованных закаленных валах. Благодаря этому достигается максимальная прочность и жесткость вращающегося узла.

Комбинированный роликовый подшипник представляет собой объединение шарикового и игольчатого подшипников. Потребность в комбинированных роликовых подшипниках возникает при необходимости сочетания скорости вращения и обеспечения надежной работы узла при больших нагрузках. Шариковые подшипники, в данном случае, выполняют скоростную роль, а роликовые подшипники обеспечивают работоспособность узла при нагрузке.

Стандарты

Роликовые подшипники выполняются в соответствии с Государственными стандартами (ГОСТы). Ниже приведены основные из них.



ГОСТ 520-2002Качения подшипники. Общие технические описания и условия.
ГОСТ 3395-89Качения подшипники. Типы и конструктивные исполнения.
ГОСТ 4657-82Роликовые подшипники игольчатые радиальные однорядные. Технические требования. Размеры.
ГОСТ 5377-79Роликовые подшипники радиальные с укороченными цилиндрическими роликами при отсутствии внешнего кольца или внутреннего кольца. Основные размеры, подвиды и типы.
ГОСТ 5721-75Сферические роликовые подшипники радиальные двухрядные. Основные размеры, подвиды и типы.
ГОСТ 6364-78Роликовые подшипники конические двурядные. Основные размеры.
ГОСТ 6870-81Роликовые подшипники. Игольчатые ролики. Технические условия
ГОСТ 8328-75Роликовые подшипники радиальные с укороченными цилиндрическими роликами. Основные размеры и типы.
ГОСТ 9942-90Сферические роликовые подшипники упорно-радиальные одинарные. Технические условия

Ремонт и обслуживание

Обслуживание и смазка роликовых подшипников зависит от типа используемых подшипников. Закрытые типы не подразумевают дополнительное обслуживание после заводского выпуска. Открытые типы (например, без внутреннего кольца) выходят из строя значительно быстрее и, поэтому, нуждаются в обслуживании

Ремонт роликовых подшипников осуществляется специалистами с использованием специфических инструментов и оборудования.

myfta.ru

Ролик Игольчатый,Ролик цилиндрический.Ролик от подшипника.



Компания ООО «Ленподшипник» продает из наличия на складе  РОЛИКИ ТЕЛА КАЧЕНИЯ





Ролики могут поставляться в виде свободных деталей. Применение свободных тел качения позволяет изготавливать экономичные бессепараторные подшипниковые узлы, способные выдерживать высокие нагрузки, но предназначенные для работы при низких скоростях вращения или колебательных движениях. Все это при условии, что сопряженные детали вращения могут выполнять роль дорожек качения, т.е. имеют тот же класс точности и ту же твердость, что и подшипниковые кольца.



РОЛИКИ ЦИЛИНДРИЧЕСКИЕ:



 РОЛИКИ  цилиндрические изготавливают из высокоуглеродистой хромистой подшипниковой стали ШХ15, ШХ15СГ. Ролики различаются по форме, размерам, точности и качеству поверхностей. В соответствии с ГОСТ6870 игольчатые ролики бывают в двух исполнениях:

 — исполнение А (со сферическими торцами)

 — исполнение В (с плоскими торцами)
Цилиндрические ролики изготавливают короткие L< 2D с твердостью от 61 до 66 HRC по ГОСТ 22696 и длинные L 2D с твердостью от 60 до 65 HRC по ГОСТ 25255. Для снижения кромочных напряжений при несоосности посадочных мест подшипника ролики изготавливают с выпуклой образующей регламентированного радиуса. Из технологических соображений цилиндрические ролики диаметром свыше 10 мм обычно имеют на торцах углубление диаметром не более 0,6 диаметра ролика и глубиной не более 2 мм. В зависимости от точности размеров и точности формы согласно ГОСТ 22696 и ГОСТ 25255 ролики изготавливаются трех степеней точности (I, II, III).













РОЛИКИ ИГОЛЬЧАТЫЕ ИСПОЛНЕНИЕ «А» И «В»



Ролики игольчатые выпускаются трех степеней точности (2, 3, 5). Предельные отклонения формы игольчатых роликов соответствуют ГОСТ 6870.
Допуски на разноразмерность по диаметру роликов зависят от степени точности ролика. Возможно по согласованию с потребителем изготовление роликов с предельными отклонениями h23 по длине, такие ролики в условном обозначении перед обозначением номинального диаметра и длины имеют букву К. В зависимости от отклонений номинального диаметра ролики одной степени точности сортируют по группам. Игольчатые ролики каждой группы упаковываются в отдельную коробку. Маркировка на коробке указывает среднее отклонение от номинального диаметра в партии.











РОЛИКИ ИГОЛЬЧАТЫЕ ИСПОЛНЕНИЕ «М»













Нужный Вам ролик  Вы можете запросить

по телефону или написать нам на эл почту:

+7 (812) 983-57-08

Lenbe[email protected]



lenbearing.ru

Добавить комментарий

Ваш адрес email не будет опубликован.
