Особенности и применение подшипников качения и скольжения

Современную технику сложно представить без подшипников. Каждый вид подшипников нашел свою нишу и применение.

Давайте разберемся в устройстве и применении подшипников

Подшипник — узел системы, обеспечивающий вращение с минимальным сопротивлением. Его цель — передать усилие от подвижного узла на другие части.

Все подшипники можно разделить на две группы:

1. Подшипники качения.

Состоят из двух колец, шариков и сепаратора. Снижение трения и износа обеспечивается, благодаря замене трения скольжения на трение качения. В них используются шарики, ролики и иголки. Их использование возможно в агрессивных средах с большим диапазоном температур.

2. Подшипники скольжения

Внешняя и внутренняя обоймы с минимальным показателем трения. Обычно изготавливаются из металла, служат опорой. Для эффективной работы подшипник содержит смазку. Они бывают гидростатическими и гидродинамическими.

Качественные материалы, из которых изготовлены подшипники и смазка для них, обеспечивают долгий срок службы.

Подобрать необходимый вам подшипник поможет маркировка, она отражает все рабочие параметры подшипника. Важным показателем является класс точности (максимальное отклонение размеров подшипника от номинала).

Подшипники можно разделить:

по материалу качения (шарики, ролики),
принципу работы (осевая нагрузка — упорные, радиально осевая — радиально-упорные),
по количеству рядов (одно-, двух-, многорядные),
самоцентрующиеся (сферические),
по отношению длины ролика к его диаметру (игольчатые).

Выделим некоторые из них.

Шариковые: ( для качения используются шарики)

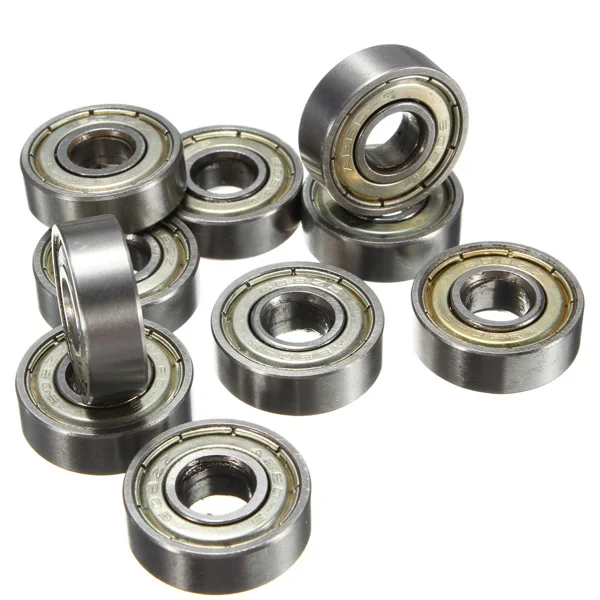

шариковый радиальный однорядный подшипник
шариковый радиальный сферический двухрядный подшипник
шариковый упорный и радиально-упорный подшипник

И роликовые: (соответсвтенно используются ролики)

роликовый радиальный сферический двухрядный подшипник

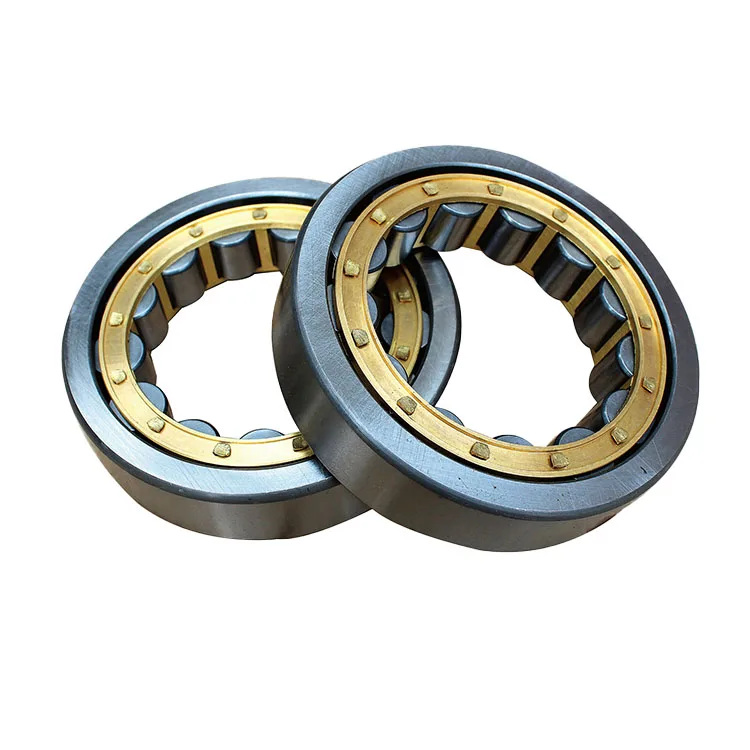

роликовый радиальный с короткими и длинными цилиндрическими роликами подшипник
конический роликовый подшипник
роликовый упорный подшипник

Компания «УСА» предлагает широкий выбор подшипников различных классов точности и размеров от отечественных и импортных производителей.

Всегда большой выбор продукции в наличии на складе и возможность оформления под заказ. Вся продукция сертифицирована и доступна для приобретения.

При возникновении любых вопросов обращайтесь по телефону 8 (8332) 35-50-40, наши квалифицированные специалисты проконсультируют вас.

Вернуться

Читать следующую статью

Что такое сальники и зачем они нужны?

Эти уплотнения могут использоваться в самых разных областях и предотвращать утечку, выпуск воздуха и попадание пыли.

Свойства и типы резины

Каждый тип резинового материала — будь то натуральный или каучук — демонстрирует различные свойства, которые делают его пригодным для определенных областей применения.

Изготовление, сборка и применения РВД

Большинство гидравлических шлангов изготовлены из специального герметичного внутреннего резинового слоя, стального или текстильного армирования и защитного внешнего слоя.

Полиграфия и бумажная промышленность

Полиграфическая и бумажная промышленность — это разнообразные отрасли, поскольку они включают в себя различные продукты, которые имеют ту или иную форму печати.

где они находятся и как распознать их неисправность?

Подшипники — это широко применяемые в автомобилях узлы, без которых отдельные компоненты и целые системы не могли бы функционировать. Конструкторы используют их, например, в коробке передач, ступицах колес, приводе осей, в двигателе. Где еще применяются подшипники и как распознать их неисправность, которая может привести к серьезным последствиям?

Существует несколько типов подшипников, в числе которых — подшипники качения (например, шариковые или роликовые подшипники). Они имеют один или два ряда тел качения. В свою очередь, подшипники качения подразделяются на радиальные и упорные. Не менее распространены конические подшипники, встречающиеся в нескольких вариантах. Реже используются игольчатые или радиальные роликовые подшипники. Применяемые в двигателе подшипники рассчитаны на весь срок службы автомобиля. Как правило, независимо от типа подшипников, признаки их неисправности проявляются уже на раннем этапе. Именно поэтому очень важно научиться ее быстро идентифицировать.

Одним из типовых мест установки подшипников являются неразборные ступичные узлы колес, состоящие из подшипника, ступицы и датчика ABS. Здесь используются шарикоподшипники, в которых производитель обеспечивает предварительный натяг. Еще одно место установки — это двигатель: на подшипники опирается его коленчатый вал. Подшипники скольжения также используются в газораспределительном механизме. Исключением могут быть, например, клапанные механизмы BMW, оснащенные роликовыми толкателями, в которых используются игольчатые, а иногда — шарикоподшипники. Эти подшипники не подлежат замене в качестве отдельных запчастей (ситуация аналогична ступичному узлу). Подшипники также устанавливаются в шатунах.

Их тип зависит от типа двигателя: в традиционных четырехтактных двигателях обычно устанавливаются подшипники скольжения.

«Большое количество подшипников можно также найти в коробке передач и в приводе осей автомобиля. «Гудящий» подшипник в коробке передач — часто встречающееся явление в длительно эксплуатирующихся грузовых автомобилях. Этот шум возрастает с увеличением частоты вращения и может быть слышен не на каждой передаче, а только в определенном режиме. Распространен также выжимной подшипник сцепления, представляющий собой комбинацию радиального и упорного подшипников. В прошлом привод разъединения двигателя и коробки передач осуществлялся с помощью троса и так называемой «вилки выключения сцепления». На смену тросу пришла гидравлическая система с выжимным подшипником. В новейших автомобилях все чаще используется центральный выжимной подшипник, то есть гидравлический рабочий цилиндр, встроенный в упорный подшипник. Признаком его неисправности будет шумная работа, а в некоторых случаях — трудности с переключением передач.
Неправильная диагностика усугубит эту проблему и может привести к преждевременному износу других компонентов», — объясняет Томаш Охман из компании SKF.

Подшипники (ранее — качения, теперь — скольжения) также находят применение в конструкции ведущего моста — в узлах, обеспечивающих передачу крутящего момента. Подшипники ведущей шестерни и дифференциала — конические, реже встречаются игольчатые. Не менее важная область — это подвеска (например, амортизаторные стойки) и система рулевого управления, в которой насчитывается более десятка различных подшипников. Нельзя не упомянуть и шарикоподшипники генератора. Неисправность подшипника (со стороны шкива) может стать следствием чрезмерных нагрузок, которые воздействуют на генератор, неправильной установки клинового ремня или механических повреждений.

«Проще всего диагностировать неисправность подшипника, к которому у нас относительно легкий доступ — колес, подвески, генератора. Гораздо больше проблем с подшипниками внутри двигателя или агрегатов трансмиссии. Стиль вождения и техническое состояние автомобиля в широком понимании служат решающими факторами, которые могут вызвать преждевременный износ подшипников независимо от их типа. Если подшипник подлежит замене по причине естественного износа или повреждения, дают о себе знать два основных признака — его люфт или шумная работа. Правильная диагностика крайне важна прежде всего для того, чтобы исключить выход из строя других, сопряженных узлов, что естественным образом отображается на затратах времени и труда», — резюмирует

Томаш Охман.

Где используются подшипники скольжения? – Блог igus

Подшипники скольжения

Ларс Бутеншен | 6. август 2021 г.

Где используются подшипники скольжения? И когда использовать металлические подшипники скольжения, а когда пластиковые? На эти вопросы нелегко дать четкие ответы. Рынок большой и сложный, и постоянно появляются новые продукты, расширяющие границы применимости и предлагающие новые преимущества. Но я дам вам грубый обзор, покажу преимущества и недостатки и приведу несколько примеров применения.

Типы подшипников: однокомпонентные или многокомпонентные?

Везде, где предметы движутся друг против друга, возникает трение. Везде, где есть трение, обычно есть тепло и истирание. В то время как тепло означает только то, что температура в точке подшипника повышается во время работы, и часть ценной энергии привода не может быть преобразована в кинетическую энергию, истирание означает износ и, следовательно, повреждение движущихся частей. Подшипники используются для минимизации этих эффектов. Они отделяют движущиеся части друг от друга и гарантируют, что если и есть износ, то именно в самих подшипниках. Поэтому подшипники должны быть сменными. Их выгодные коэффициенты трения также снижают потери эффективности и тепловыделение.

Существует два основных типа подшипников. Многокомпонентные подшипники (шарикоподшипники, подшипники качения, игольчатые роликоподшипники, конические подшипники) и подшипники скольжения, которые состоят из нескольких компонентов, но представляют собой одну деталь. Их простая конструкция также является преимуществом по сравнению с другими типами подшипников: подшипники скольжения экономят место при установке и вес. Основным недостатком по сравнению с коническими или роликовыми подшипниками является относительно высокий коэффициент трения. Это означает, что они могут увеличить требуемую движущую силу, а при высоких скоростях и больших нагрузках они могут быстрее выделять тепло.

Смазка или работа всухую?

Существуют различные способы дальнейшего снижения трения в подшипниках скольжения. Некоторые вещества скользят лучше, чем другие. Смазочные материалы используются для максимального снижения трения. Различают жидкие и твердые смазки. Жидкие смазки значительно уменьшают трение, но рассеиваются. Либо их нужно повторно наносить повторно, либо необходимо соблюдать большую осторожность, чтобы удерживать их в точке опоры. Твердые смазочные материалы более устойчивы к внешним воздействиям и могут быть включены непосредственно в качестве неподвижного компонента подшипника. Таким образом, подшипники скольжения также можно отличить по типу смазки. Некоторые подшипники скольжения необходимо смазывать, а некоторые могут работать всухую. Последние часто частично или полностью изготавливаются из пластика и поэтому не могут воспринимать такие же механические нагрузки, как металлические подшипники скольжения со смазкой.

Где используются подшипники скольжения?

Учитывая перечисленные выше свойства, подшипники скольжения используются везде, где что-то должно двигаться. Диапазон их применения варьируется от простых петель на люке для техобслуживания до амортизаторов горных велосипедов и поршневых подшипников в двигателях. Так что в нашей повседневной жизни без подшипников скольжения ничего бы не работало.

Где используются подшипники скольжения: транспортные средства

Применение подшипников скольжения в транспортных средствах (Источник: igus GmbH)

В любом транспортном средстве установлены сотни подшипников скольжения. Не только в моторном отсеке, но и в подвесках колес, системах рулевого управления, насосах, тормозах, педалях и сиденьях. Большинство из этих приложений требуют точности, бесшумной работы, малого веса и, конечно же, минимизации цены. Но могут быть и другие требования, иногда очень жесткие, в зависимости от конкретного применения. Например, в подшипнике педали должен быть как можно меньше люфта. С другой стороны, подшипник в топливном насосе или насосе охлаждающей жидкости должен быть особенно устойчивым к соответствующим жидкостям. Другие подшипники, такие как дверные петли, должны быть в состоянии поглощать большие краевые нагрузки и не должны вызывать провисания дверей, что негативно повлияло бы на видимые снаружи размеры зазора.

Где используются подшипники скольжения: горные велосипеды

Горный велосипед с подшипниками скольжения (Источник: igus GmbH)

Большое количество подшипников скольжения также используется в различных амортизаторах, рычагах и шарнирах горных велосипедов. Как и транспортные средства, горные велосипеды требуют небольшого веса, допусков и шума. Также прилагаются большие усилия, и подшипники постоянно подвергаются воздействию грязи, пыли и воды.

Где используются подшипники скольжения: машиностроение

Подшипники скольжения при розливе бутылок (Источник: igus GmbH)

Машиностроение включает практически неограниченное количество различных применений подшипников скольжения. Точно так же, как есть машина для каждой возможной задачи, от машины для наполнения бутылок, в которой подшипники скольжения направляют наливные сопла, до дефлекторов конвейерной ленты и подшипниковых втулок в приводных цепях. Профили приложений соответственно разнообразны. Требования варьируются от высокой точности до специальной сертификации для таких предметов, как контакт с пищевыми продуктами, электропроводность и предотвращение нежелательных статических зарядов.

Где используются подшипники скольжения: медицинская техника

Подшипники скольжения в рентгенографии (Источник: igus GmbH)

Подшипники скольжения также используются в медицинской технике. Области применения варьируются от механизмов регулировки в медицинской мебели и оборудовании до подшипниковых опор в шланговых насосах и аппаратах для диализа. Частыми требованиями являются чистота, тихая работа, устойчивость к химическим веществам и совместимость с человеческим организмом.

Где используются подшипники скольжения: сельскохозяйственные и строительные машины

Экскаватор с подшипниками скольжения (Источник: igus GmbH)

Сельскохозяйственная и строительная техника часто выполняет очень тяжелую работу. Подвижные части экскаваторов, самосвалов, тракторов и различных почвообрабатывающих машин в поле подвергаются очень большим нагрузкам. Грязь, пыль, дождь и снег особенно вредны для материалов, не устойчивых к коррозии.

Где используются подшипники скольжения? Везде!

Это лишь некоторые области применения подшипников скольжения. Вы когда-нибудь задумывались, как вращается барабан вашей сушилки для белья? Или почему требуется так мало усилий, чтобы сдвинуть входную дверь? Знаете ли вы, что солнечные панели в пустыне используют подшипники скольжения, чтобы следовать по пути солнца? А знаете ли вы, что без подшипников скольжения ваша посудомоечная машина не может ни использовать, ни откачивать воду? Одним словом, подшипники скольжения есть везде! Не странно ли, что мало кто знает, что такое подшипники скольжения?

Вы уже проголосовали!

Где используются шарикоподшипники? И какие шарикоподшипники бывают? – Блог igus

Подшипники скольжения

Патрик Чайя | 2.

Апрель 2020

Шариковые подшипники стали незаменимыми в машиностроении. Существуют различные конструкции шарикоподшипников, для которых масса и технический состав компонентов зависят от спецификаций промышленного применения . В следующем списке представлены наиболее часто используемые шарикоподшипники и где они используются :

Радиальные шарикоподшипники согласно DIN 625:

Эта форма шарикоподшипника предназначена для восприятия радиальных сил и используется везде, где компоненты вращаются. В автомобильной промышленности , например, радиальные шарикоподшипники можно найти в шасси, где они поддерживают и направляют оси. Всегда есть радиальная сила, когда ось вращается.

Радиально-упорные шарикоподшипники согласно DIN 628:

Подшипник предназначен для восприятия как радиальных, так и осевых усилий в заданном направлении. Радиально-упорные шарикоподшипники позволяют более высокие скорости и уменьшают трение для самых разных нагрузок. Радиально-упорные шарикоподшипники используются в велосипедной промышленности , в автомобильной промышленности и в шпинделях станков .

Самоустанавливающиеся шарикоподшипники в соответствии с DIN 630:

Этот тип шарикоподшипника обычно используется в устройствах с длинными валами . Это связано с проблемами сборки, возникающими из-за отверстий в корпусе. Осевые силы важны для самоустанавливающихся шарикоподшипников. Эти силы необходимо поддерживать на низком уровне, поскольку рабочие канавки в наружном кольце имеют ограниченные контактные поверхности для тел качения. Этот тип используется для машиностроения общего назначения .

Упорные подшипники по DIN 711:

Упорные подшипники служат для восприятия осевых нагрузок. Существуют однорядные версии и двухрядные версии , и этот тип уже используется в медицинской технике и в упаковочной промышленности .

Вы можете найти другие типы шарикоподшипников по адресу: https://www.igus.eu/info/ball-bearings-technology?L=en

_x000D_

Где используются полимерные шарикоподшипники xiros? Наши три основных применения

Работа с низким коэффициентом трения привлекает клиентов

Полимерные шарикоподшипники xiros устанавливаются в 36 направляющих роликов , которые имеют функцию отклонения пленки и заменяют металлические подшипники, которые использовались до сих пор. Они обеспечивают бесперебойную работу с оптимальными ходовыми качествами и коэффициентом трения.
